Rollopower Premium - Slim huis Schellenberg - Gratis gebruiksaanwijzing en handleiding

Producttype	Buismotor voor rolluik
Merk	Schellenberg
Model	Rollopower Premium
Voedingsspanning	230 V AC / 50 Hz
Radiofrequentie	868,4 MHz
Max. zendvermogen	10 mW
Max. bereik binnen	20 m
Beschermingsgraad	IP44
Beschermingsklasse	I
Isolatieklasse	H
Max. bedrijfsduur	4 minuten
Nominaal vermogen	98 - 228 W afhankelijk van model
Koppel	6 - 40 Nm afhankelijk van model
Max. trekkracht	15 - 60 kg afhankelijk van model
Max. oppervlak kunststof rolluik	4,0 - 15 m² afhankelijk van model
Onbelast toerental	14 - 17 tpm afhankelijk van model
Geluidsdrukniveau	≤ 70 dB(A)
Stand-by vermogen	1,0 W
Montagelengte	555 - 620 mm afhankelijk van model
Diameter achthoekige as	40 mm (Mini) of 60 mm (Maxi)
Eindpuntinstelling	Via radio
Functies	Omhoog, Omlaag, Stop, Radio-programmering
Onderhoud	Geen speciaal onderhoud vereist; controleer regelmatig de beweging en vorst in de winter
Garantie	5 jaar
Aantal kanalen (radiozender)	5 kanalen

Veelgestelde vragen - Rollopower Premium Schellenberg

Hoe koppel ik de radiozender aan de motor?

Zet de motor in programmeermodus door op de programmeerknop (achterkant van de zender) te drukken. De motor geeft een pieptoon en maakt een korte beweging. Druk op de knop Omhoog of Omlaag van de zender om te koppelen. De motor bevestigt met een pieptoon. Raadpleeg de sectie D3 De radiozender koppelen van de handleiding.

Hoe stel ik de eindposities (boven en onder) in?

In programmeermodus gebruikt u de knoppen Omhoog/Omlaag om het gordijn naar de gewenste positie te brengen. Druk op de Stopknop om de eindpositie (boven of onder) te bevestigen. Volg de stappen D6 en D7 van de handleiding.

Wat te doen bij oververhitting van de motor?

De motor stopt automatisch bij oververhitting. Wacht minstens 20 minuten tot afkoeling voordat u het product opnieuw gebruikt. Vermijd lange bedrijfscycli (max. 4 minuten).

Kan ik deze motor in een badkamer installeren?

Het product heeft een beschermingsgraad IP44 en is geschikt voor droge ruimtes. Voor installatie in een vochtige ruimte (badkamer) dient u de normen DIN VDE 0100 delen 701 en 702 te volgen. Raadpleeg een elektricien.

Wat is het maximale bereik van de afstandsbediening?

Het bereik binnenshuis kan tot 20 meter bedragen. Dit kan worden verminderd door de eigenschappen van het gebouw (muren, metalen voorwerpen).

Hoeveel motoren kunnen op dezelfde voedingskabel worden aangesloten?

U kunt maximaal 5 rolluikmotoren op dezelfde voedingskabel aansluiten, indien mogelijk met individuele uitschakeling.

Hoe wijzig ik de draairichting van de motor?

In programmeermodus gebruikt u de functie voor richtingswijziging zoals beschreven in stap D5 van de handleiding. De motor keert zijn draairichting om na bevestiging.

Heeft het product garantie?

Ja, de fabrieksgarantie is 5 jaar vanaf de aankoopdatum. Deze dekt materiaal- en fabricagefouten, onder voorbehoud van correct gebruik en overlegging van het aankoopbewijs.

Wat te doen als het rolluik niet meer reageert op commando's?

Controleer eerst de voedingsspanning en of er vorst of obstructie is. Als de motor in thermische beveiliging is, laat hem dan afkoelen. Anders reset de radiokoppeling (sectie D van de handleiding). Neem contact op met de klantenservice als het probleem aanhoudt.

Welke accessoires zijn beschikbaar voor deze motor?

Accessoires zoals de draagbare radiozender, het Schellenberg Smart Home-systeem en cilindermoffen (MAXI ref. 80100, MINI ref. 80200) zijn beschikbaar. Raadpleeg de catalogus of handleiding voor meer details.

GEBRUIKSAANWIJZING Rollopower Premium Schellenberg

Veiligheid en aanwijzingen 20

EU-conformiteitsverklaring 21

Garantievoorwaarden 21

Uitleg m.b.t. toetsen.... 23

Benodigd gereedschap 144

Leveromvang....144

A Montage 145

A1 Berekening van de asmaat 151

A2 Toebehoren: Rolluikophangveer 153

B Rolluikmotor in leermodus zetten 158

C Rolluikmotor-adressen toewijzen 161

D Programmering van de rolluikmotor door middel van radiografische zender.... 162

D1 Toebehoren: Draadloze zender (niet inbegrepen in de levering).... 162

D2 Programmeermodus starten radiografische zender 165

D3 Radiografische zender met rolluikmotor koppelen 165

D4 Rolluikmotor-draairichting controleren 167

D5 Rolluikmotor-draairichting veranderen 168

D6 Eindpositie boven instellen 169

D7 Eindpositie beneden instellen 170

D8 Programmeermodus beeindigen 171

D9 Testrit 171

E Verdere rolluikmotoren aanleren 172

F Programmering/koppeling van de rolluikmotor d.m.v. Smart Home System....174

F1 Toebehoren: Smart Home System.... 174

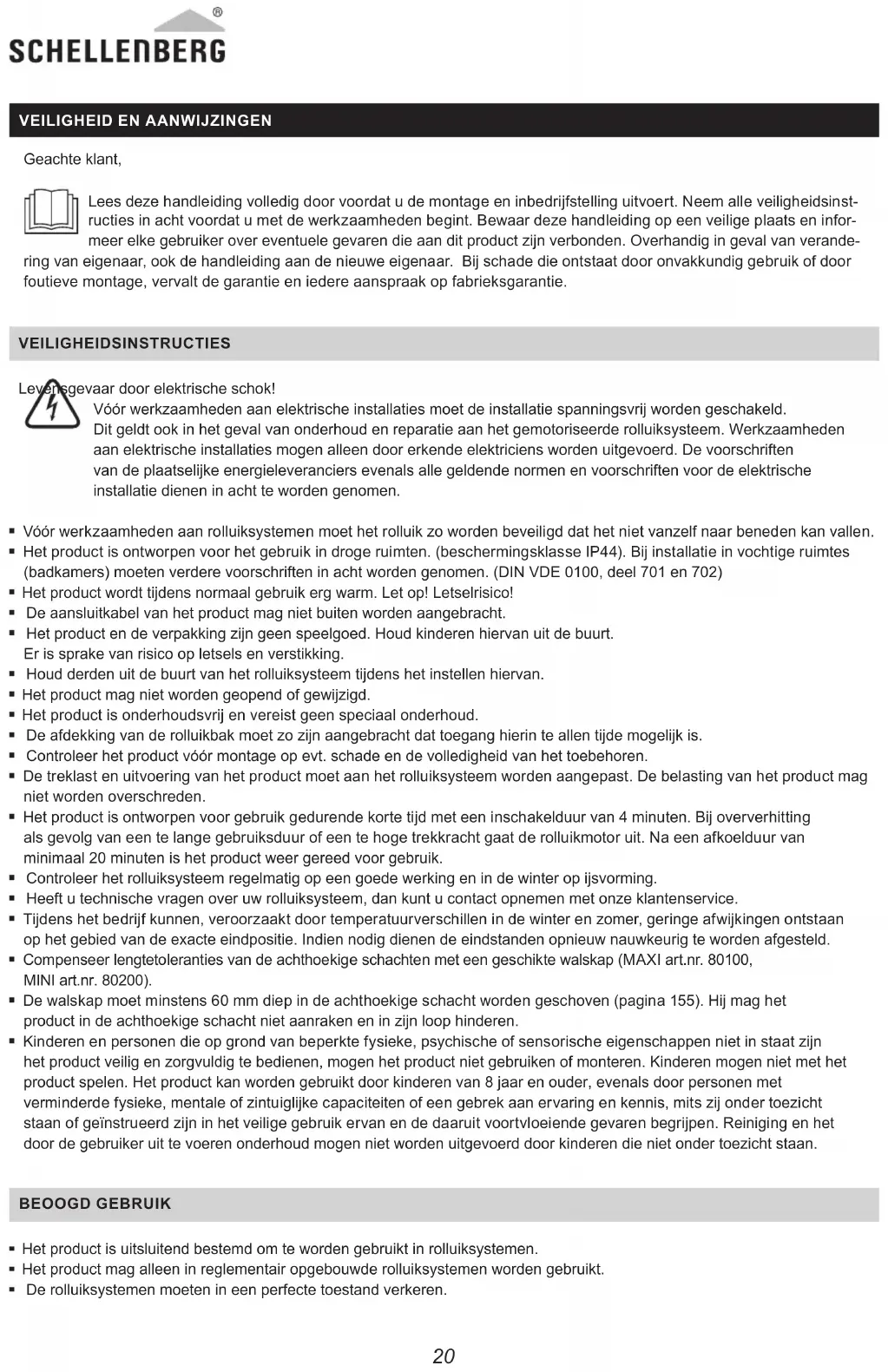

VEILIGHEID EN AANWIJZINGEN

Geachte klant,

Lees deze handleiding volledig door voordat u de montage en inbedrijfstelling uitvoert. Neem alle veiligheidsinstructies in acht voordat u met de werkzaamheden begint. Bewaar deze handleiding op een veilige plaats en informeer elke gebruiker over eventuele gevaren die aan dit product zijn verbonden. Overhandig in geval van verande-eigenaar, ook de handleiding aan de nieuwe eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door montage, vervalt de garantie en iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSINSTRUCTIES

Vóór werkzaamheden aan elektrische installaties moet de installatie spanningsvrij worden geschakeld. Dit geldt ook in het geval van onderhoud en reparatie aan het gemotoriseerde rolluiksysteem. Werkzaamheden aan elektrische installaties mogen alleen door erkende elektriciens worden uitgevoerd. De voorschriften van de plaatselijke energieleveranciers evenals alle geldende normen en voorschriften voor de elektrische installatie dienen in acht te worden genomen.

• Vóór werkzaamheden aan rolluiksystemen moet het rolluik zo worden beveiligd dat het niet vanzelf naar beneden kan vallen.
• Het product is ontworpen voor het gebruik in droge ruimten. (beschermingsklasse IP44). Bij installatie in vochtige ruimtes (backamers) moeten verdere voorschriften in acht worden genomen. (DIN VDE 0100, deel 701 en 702)
• Het product wordt tijdens normaal gebruik erg warm. Let op! Letselrisico!
• De aansluitkabel van het product mag niet buiten worden aangebracht.
• Het product en de verpakking zijn geen speelgoed. Houd kinderen hiervan uit de buurt. Er is sprake van risico op letsels en verstikking.
• Houd derden uit de buurt van het rolluiksysteem tijdens het instellen hiervan.
• Het product mag niet worden geopend of gewijzigd.
• Het product is onderhoudsvrij en vereist geen speciaal onderhoud.
• De afdekking van de rolluikbak moet zo zijn aangebracht dat toegang hierin te allen tijde mogelijk is.
• Controleer het product vóór montage op evt. schade en de volledigheid van het toebehoren.
• De treklast en uitvoering van het product moet aan het rolluiksysteem worden aangepast. De belasting van het product mag niet worden overschreden.
• Het product is ontworpen voor gebruik gedurende korte tijd met een inschakelduur van 4 minuten. Bij oververhitting als gevolg van een te lange gebruiksduur of een te hoge trekkracht gaat de rolluikmotor uit. Na een afkoelduur van minimaal 20 minuten is het product weer gereed voor gebruik.
• Controleer het rolluiksysteem regelmatig op een goede werking en in de winter op ijsvorming.
• Heeft u technische vragen over uw rolluiksysteem, dan kunt u contact opnemen met onze klantenservice.
• Tijdens het bedrijf kunnen, veroorzaakt door temperatuurverschillen in de winter en zomer, geringe afwijkingen ontstaan op het gebied van de exacte eindpositie. Indien nodig dienen de eindstanden opnieuw nauwkeurig te worden afgesteld.
• Compenseer lengtetoleranties van de achthoekige schachten met een geschikte walskap (MAXI art.nr. 80100, MINI art.nr. 80200).
• De walskap moet minstens 60 mm diep in de achthoekige schacht worden geschoven (pagina 155). Hij mag het product in de achthoekige schacht niet aanraken en in zijn loop hinderen.
• Kinderen en personen die op grond van beperkte fysieke, psychische of sensorische eigenschappen niet in staat zijn het product veilig en zorgvuldig te bedienen, mogen het product niet gebruiken of monteren. Kinderen mogen niet met het product spelen. Het product kan worden gebruikt door kinderen van 8 jaar en ouder, evenals door personen met verminderde fysieke, mentale of zintuiglijke capaciteiten of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd zijn in het veilige gebruik ervan en de daaruit voortvloeiende gevaren begrijpen. Reiniging en het door de gebruiker uit te voeren onderhoud mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan.

BEOOGD GEBRUIK

• Het product is uitsluitend bestemd om te worden gebruikt in rolluiksystemen.
• Het product mag alleen in reglementair opgebouwde rolluiksystemen worden gebruikt.

• De rolluiksystemen moeten in een perfecte toestand verkeren.

• Gebreken aan de rolluiksystemen moeten worden verholpen en beschadigde onderdelen moeten worden vervangen, voordat het product wordt ingebouwd.

• Elk ander gebruik of gebruik van het product dat verder gaat dan dit wordt beschouwd als oneigenlijk gebruik.
• Het rolluik moet worden beveiligd tegen zijwaarts verschuiven. (arrêterend rolluikschem conform DIN EN 13695, EN 12045)
• Voor persoonlijk letsel, materiële schade en vervolgschade bij niet beoogd gebruik kan de Alfred Schellenberg GmbH niet aansprakelijk worden gesteld.
• Het product mag alleen worden gebruikt met door Schellenberg vrijgegeven radiografische zenders.

EU-CONFORMITEITSVERKLARING

De rolluikmotor (art.nr. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) voldoet aan de geldende eisen van de Europese en nationale richtlijnen. De conformiteit werd aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (menu. 'Service' in het downloadcenter).

Machinerichtlijn

2006/42/EG

Richtlijn betreffende radioapparatuur

2014/53/EU

EMC-richtlijn

2014/42/EU

RoHS-richtlijn

2011/65/EU

Niet via het huisvuil weggooien! Het product is recyclebaar en kan worden afgevoerd naar een recyclingcentrum of bij een inzamelpunt voor huishoudelijk elektrisch afval.

GARANTIEVOORWAARDEN

Wij garanderen dat onze producten geen materiaal- en fabricagefouten bevatten. Uitgezonderd van de garantie is schade die veroorzaakt is door:

■ normale slijtage als gevolg van gebruik
- ondeskundige montage, aansluiting, bediening of behandeling
■ overmacht of andere externe invloeden
- ondeskundig onderhoud en reparatie door derden
■ technische wijzigingen door derden

In het geval van een garantieclaim zullen wij het product naar eigen goeddunken repareren of vervangen door een gelijkwaardig SCHELLENBERG-product. De garantieperiode wordt niet verlengd door vervanging of reparatie van het product! Voorwaarde voor het beroep op garantie is de overlegging van het aankoopbewijs. Voeg bij het opsturen van het product een kopie van het ontvangstbewijs en een beschrijving van het defect toe.

De garantieperiode voor een Schellenberg-product bedraagt 5 jaar (zie opdruk op verpakking) en begint met de aankoopdatum van uw product. Deze fabrieksgarantie laat wettelijke garantieaanspraken, die u als consument kan hebben tegen de verkoper op grond van het geldende recht inclusief bijzondere beschermende bepalingen voor consumenten, onverlet. Deze fabrieksgarantie leidt niet tot uitsluiting of beperking van uw wettelijke garantie.

TECHNISCHE GEGEVENS

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rolluiksysteem Mini Mini	Maxi Maxi Maxi
∅ achthoekige as	40 mm	40 mm	60 mm	60 mm	60 mm
Bedrijfsspanning	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Radiofrequentie	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Zendvermogen	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Bereik in het gebouw*	20 m 20 m 20 m 20 m 20 m

TECHNISCHE GEGEVENS

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Draaimoment 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm
max. inschakelduur	4 minuten	4 minuten	4 minuten	4 minuten	4 minuten
max. oppervlak kunststof rolluik	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Trekkracht max.	15 kg	25 kg	20 kg	34 kg	60 kg
Nominaal vermogen	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Instelling eindstanden	Radiografisch	Radiografisch	Radiografisch	Radiografisch	Radiografisch
incl. wandlager	1 comfortset	1 comfortset	1 comfortset	1 comfortset	1 comfortset
Garantietijd	5 jaar	5 jaar	5 jaar	5 jaar	5 jaar

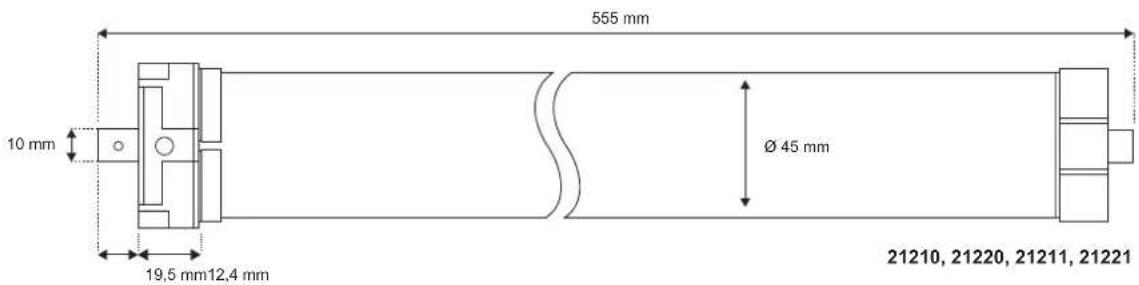

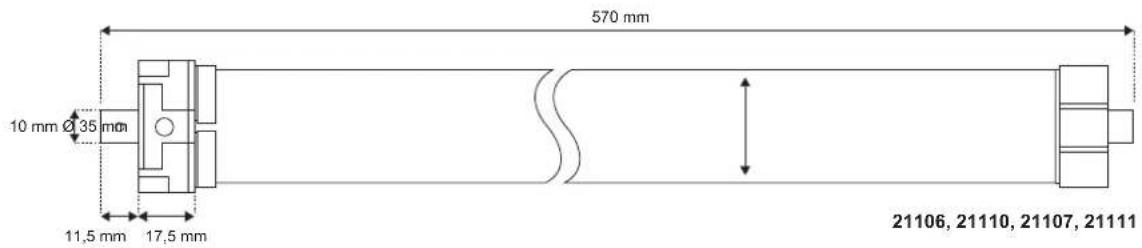

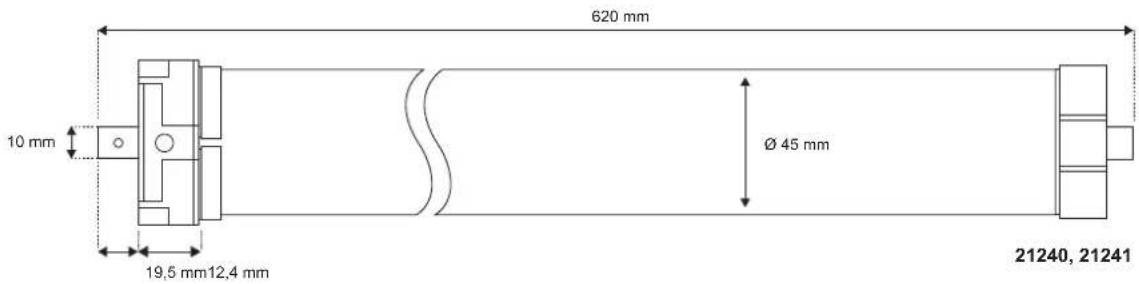

max. inbouwlengte	570 mm	570 mm	555 mm	555 mm	620 mm
Vermogen Stand-bymodus	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt
IP-code	IP44	IP44	IP44	IP44	IP44
Toerental bij ruststand	14 omw./min.	17 omw./min.	15 omw./min.	15 omw./min.	15 omw./min.
Isolatieklasse	H	H	H	H	H
Veiligheidsklasse	I	I	I	I	I
Geluidsdrukniveau	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Het ontvangstbereik kan worden beïnvloed door bouwkundige omstandigheden. Plaats het product niet in de buurt van storingsbronnen zoals grote voorwerpen, elektrische apparaten met metalen behuizingen en dergelijke.

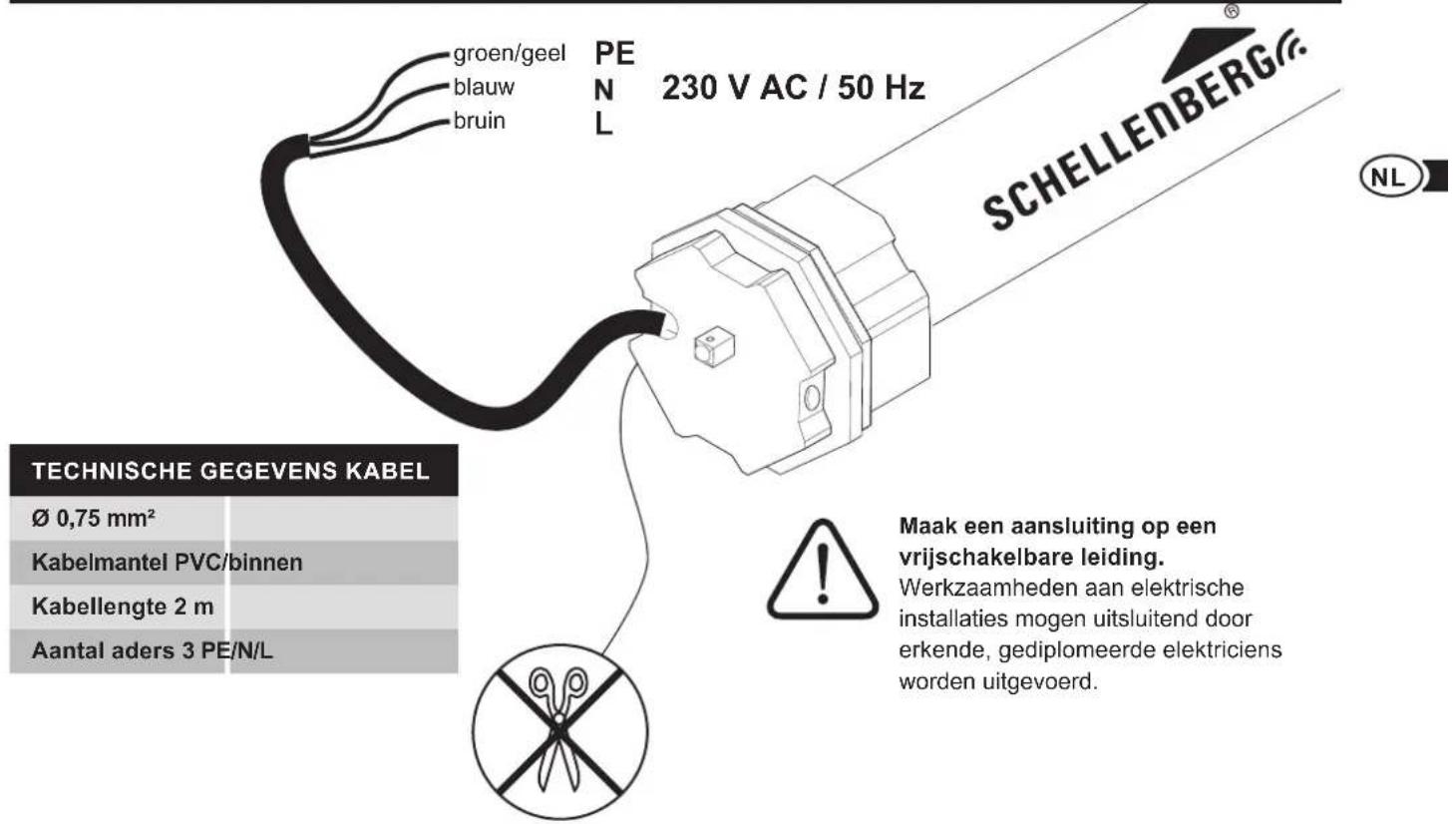

KABELAANSLUITING

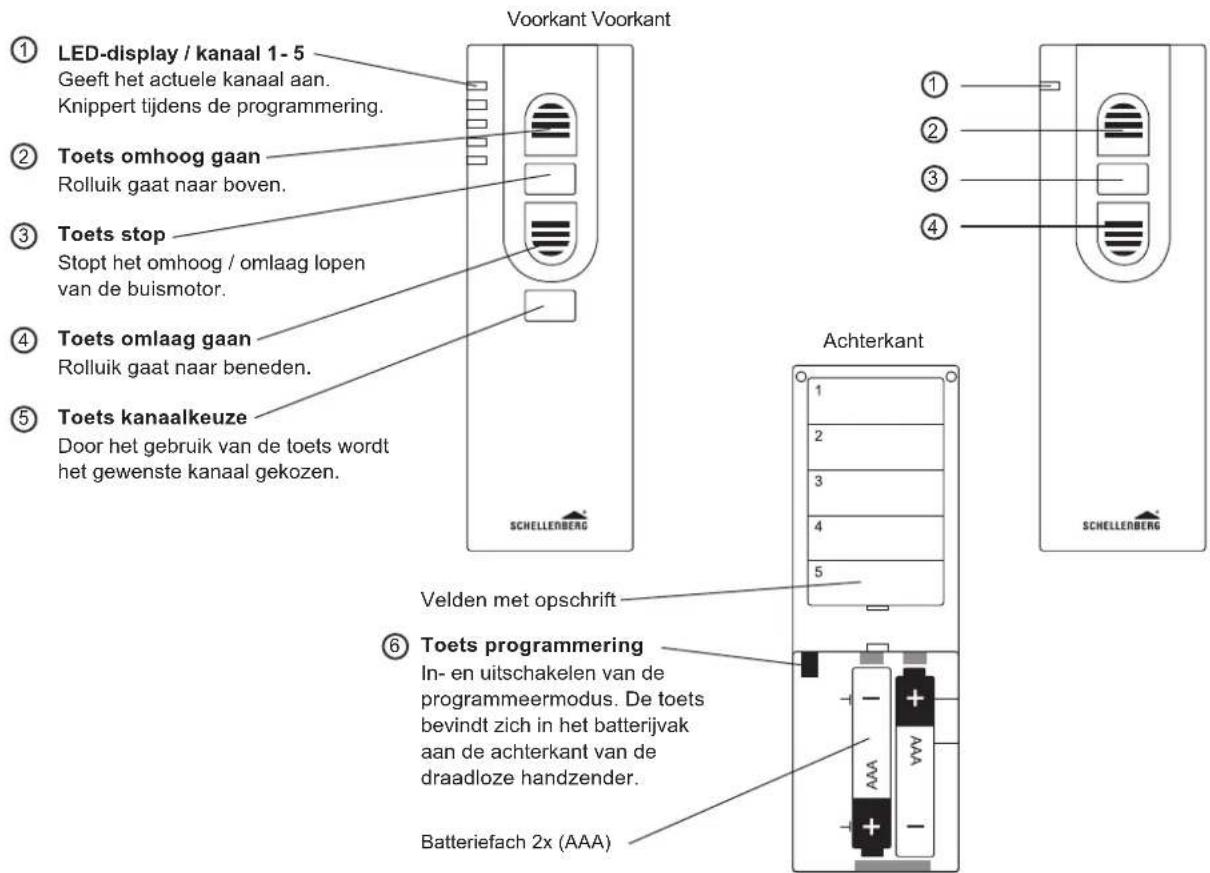

UITLEG M.B.T. TOETSEN

5 kanalen 1 kanalen

SPIS TREŚCI

Maak een aansluiting op een vrijschakelbare leiding.

NL Werkzaamheden aan elektrische installaties mogen uitsluitend door erkende, gediplomeerde elektriciens worden uitgevoerd.

NL Aanwijzing: de leermodus is actief zodra de rolluikmotor dit door een geluidssignaal alsook door een korte voorwaartse en achterwaartse beweging bevestigt. Hierna hebt u ca. 15 minuten tijd voordat de leermodus, zonder dat er instellingen worden uitgevoerd, weer wordt gesloten.

Aanwijzing: zodra meerdere rolluikmotoren op dezelfde toevoerleiding zijn aangesloten, dienen deze bij voorkeur zo te worden gemonteerd dat elke motor apart spanningsvrij kan worden geschakeld. Er kunnen max. 5 rolluikmotoren op één toevoerleiding worden aangesloten.

NL U kunt verdere instelmogelijkheden vinden in de bedieningshandleiding van de draadloze handzender.
