Tuotetyyppi	Putkimoottori rullakaihtimelle
Merkki	Schellenberg
Malli	Rollopower Premium
Syöttöjännite	230 V AC / 50 Hz
Radiotaajuus	868,4 MHz
Suurin lähetysteho	10 mW
Suurin kantama sisätiloissa	20 m
IP-luokitus	IP44
Suojausluokka	I
Eristysluokka	H
Suurin käyttöaika	4 minuuttia
Nimellisteho	98 - 228 W mallista riippuen
Vääntömomentti	6 - 40 Nm mallista riippuen
Suurin vetovoima	15 - 60 kg mallista riippuen
Suurin muovisen rullakaihtimen pinta-ala	4,0 - 15 m² mallista riippuen
Nopeus ilman kuormaa	14 - 17 r/min mallista riippuen
Äänenpainetaso	≤ 70 dB(A)
Valmiustilan teho	1,0 W
Asennuspituus	555 - 620 mm mallista riippuen
Kahdeksankulmaisen akselin halkaisija	40 mm (Mini) tai 60 mm (Maxi)
Pääteasemien säätö	Radiotse
Toiminnot	Nousu, Lasku, Pysäytys, Radio-ohjelmointi
Huolto	Ei vaadi erityishuoltoa; tarkasta säännöllisesti liikkuvuus ja jäätyminen talvella
Takuu	5 vuotta
Kanavien lukumäärä (radiolähetin)	5 kanavaa

Usein kysytyt kysymykset - Rollopower Premium Schellenberg

Kuinka yhdistän radiolähettimen moottoriin?

Aseta moottori ohjelmointitilaan painamalla Ohjelmointi-painiketta (lähettimen takapuolella). Moottori antaa äänimerkin ja tekee lyhyen liikkeen. Yhdistä painamalla Nousu- tai Lasku-painiketta lähettimessä. Moottori vahvistaa äänimerkillä. Katso ohjeen kohta D3 Radiolähettimen yhdistäminen.

Kuinka säädän ylä- ja ala-asemat?

Ohjelmointitilassa käytä Nousu/Lasku-painikkeita siirtääksesi rullakaihdin haluttuun asemaan. Paina Pysäytys-painiketta vahvistaaksesi ylä- tai ala-asema. Noudata ohjeen vaiheita D6 ja D7.

Mitä tehdä moottorin ylikuumentuessa?

Moottori pysähtyy automaattisesti ylikuumentuessa. Odota vähintään 20 minuuttia jäähtymistä ennen tuotteen uudelleenkäyttöä. Vältä pitkiä käyttöjaksoja (max 4 minuuttia).

Voinko asentaa tämän moottorin kylpyhuoneeseen?

Tuotteella on IP-luokitus IP44 ja se sopii kuiviin tiloihin. Asennettaessa kosteaan tilaan (kylpyhuone), noudata standardeja DIN VDE 0100 osat 701 ja 702. Ota yhteyttä sähköasentajaan.

Mikä on kaukosäätimen enimmäiskantama?

Sisätiloissa kantama voi olla jopa 20 metriä. Sitä voivat vähentää rakennuksen ominaisuudet (seinät, metalliesineet).

Kuinka monta moottoria voidaan kytkeä samaan virtajohtoon?

Voit kytkeä enintään 5 rullakaihdinmoottoria samaan sähköjohtoon, mahdollisuuksien mukaan erillisellä jännitekatkaisulla.

Kuinka muutan moottorin pyörimissuuntaa?

Ohjelmointitilassa käytä suunnanvaihtotoimintoa, joka on kuvattu ohjeen vaiheessa D5. Moottori kääntää pyörimissuuntansa vahvistuksen jälkeen.

Onko tuotteella takuu?

Kyllä, valmistajan takuu on 5 vuotta ostopäivästä. Se kattaa materiaali- ja valmistusvirheet edellyttäen asianmukaista käyttöä ja ostotodistuksen esittämistä.

Mitä tehdä, jos rullakaihdin ei enää vastaa komentoihin?

Tarkista ensin sähkönsyöttö ja ettei ole jäätymistä tai estettä. Jos moottori on lämpösuojauksessa, anna sen jäähtyä. Muussa tapauksessa nollaa radiolinkki (ohjeen kohta D). Ota yhteyttä huoltoon, jos ongelma jatkuu.

Mitä lisävarusteita on saatavilla tälle moottorille?

Lisävarusteita, kuten kannettava radiolähetin, Schellenberg Smart Home -järjestelmä ja sylinteriholkit (MAXI viite 80100, MINI viite 80200) ovat saatavilla. Katso lisätietoja luettelosta tai ohjeesta.

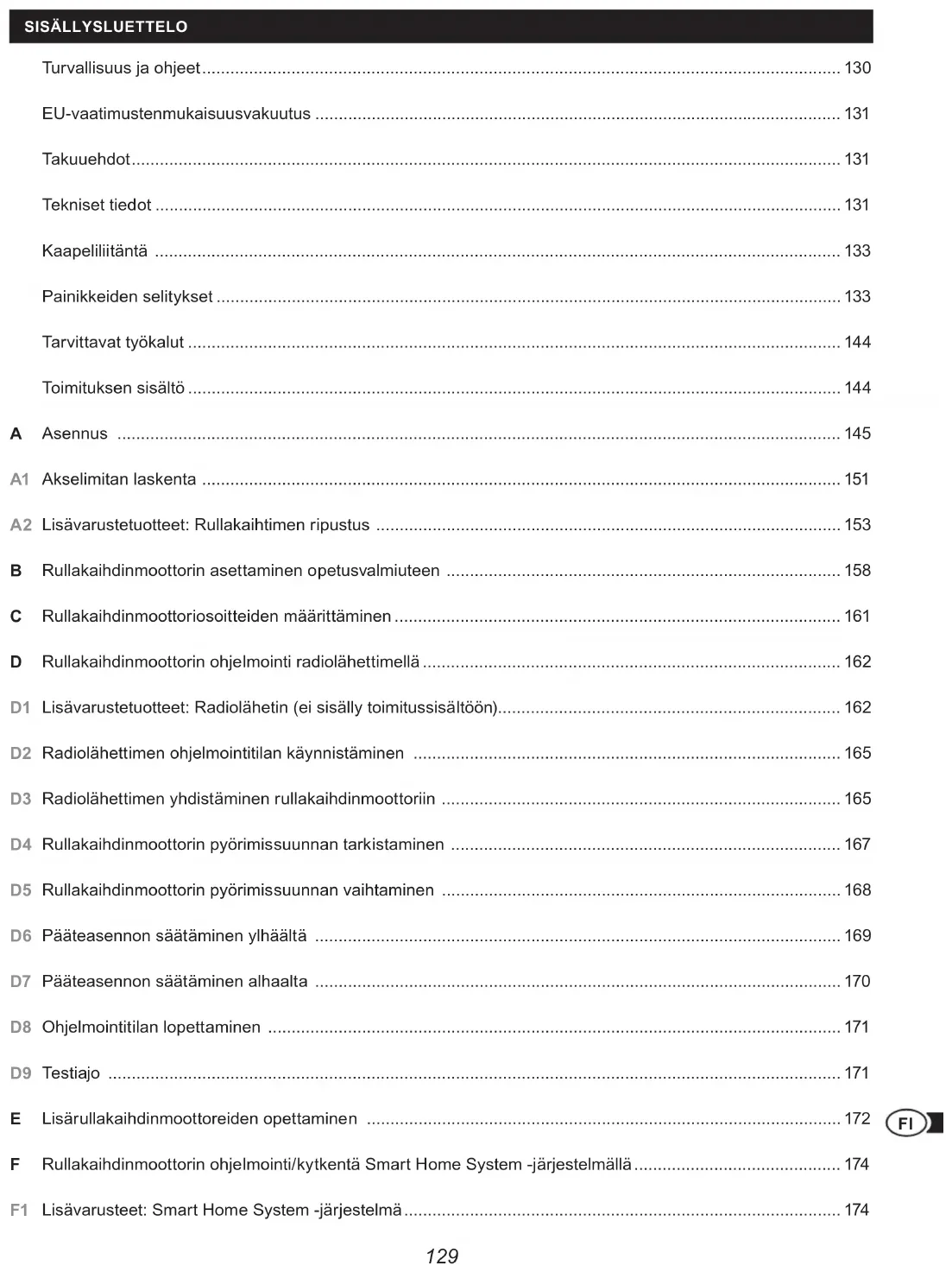

KÄYTTÖOHJE Rollopower Premium Schellenberg

Turvallisuus ja ohjeet....130

EU-vaatimustenmukaisuusvakuutus 131

Takuuehdot....131

Tekniset tiedot 131

Kaapelilitäntä 133

Painikkeiden selitykset 133

Tarvittavat työkalut 144

Toimituksen sisältö 144

A Asennus 145

A1 Akselimitan laskenta 151

A2 Lisävarustetuotteet: Rullakaihtimen ripustus 153

B Rullakaihdinmoottorin asettaminen opetusvalmiuteen 158

C Rullakaihdinmoottoriosoitteiden määrittäminen....161

D Rullakaihdinmoottorin ohjelmointi radiolähettimellä 162

D1 Lisävarustetuotteet: Radiolähetin (ei sisälly toimitussisältöön).... 162

D2 Radiolähettimen ohjelmointitilan käynnistäminen 165

D3 Radiolähettimen yhdistäminen rullakaihdinmoottoriin 165

D4 Rullakaihdinmoottorin pyörimissuunnan tarkistaminen 167

D5 Rullakaihdinmoottorin pyörimissuunnan vaihtaminen 168

D6 Pääteasennon säätäminen ylhäältä 169

D7 Pääteasennon säätäminen alhaalta 170

D8 Ohjelmointitilan lopettaminen 171

D9 Testiajo 171

E Lisärullakaihdinmoottoreiden opettaminen 172

F Rullakaihdinmoottorin ohjelmointi/kytkentä Smart Home System -järjestelmällä 174

F1 Lisävarusteet: Smart Home System -järjestelmä 174

TURVALLISUUS JA OHJEET

Hyvä asiakas,

lue nämä ohjeet huolellisesti läpi ennen asennusta ja käyttöönottoa. Huomioi kaikki turvallisuusohjeet ennen töiden aloittamista. Säilytä tämä ohje ja kerro kaikille käyttäjille tämän tuotteen käyttöön mahdollisesti liitty vistä vaaroista. Kun myyt tuotteen, luovuta nämä ohjeet

tuotteen mukana uudelle omistajalle. Takuu ja ,valmistajan vastuu eivät kata vaurioita, jotka ovat seurausta epäasianmukaisesta käytöstä tai virheellisestä asennuksesta.

TURVALLISUUSOHJEET

On olemassa sähköiskun aiheuttama hengenvaara!

Laitteisto on kytkettävä jännitteettömään tilaan ennen sähköisiin laitteistoihin kohdistuvien töiden aloittamista. Se koskee myös motorisoidun rullakaihdinlaitteiston korjaamista ja huoltoa. Sähköisiin laitteistoihin kohdistuvat työt saa antaan ainoastaan valtuutettujen sähköalan ammattilaisten suoritettaviksi. Paikallisen energialaitoksen määräyksiä sekä kaikkia voimassa olevia standardeja ja määräyksiä on noudatettava.

• Rullakaihdin on varmistettava itsenäiseltä putoamiselta ennen rullakaihdinlaitteistoon kohdistuvien töiden aloittamista.
• Tuote on tarkoitettu käytettäväksi kuivissa tiloissa. (kotelointiluokka IP44). Kosteisiin tiloihin (kylpyhuoneet) tapahtuvassa asennuksessa on otettava lisämääräykset huomioon. (DIN VDE 0100, osa 701 ja 702)
• Tuote kuumenee normaalikäytössä erittäin kuumaksi. Varo, loukkaantumisvaara!
• Tuotteen liitäntäkaapelia ei saa sijoittaa ulkoalueelle.
• Tuote ja pakkaus eivät ole leikkikaluja. Pidä ne lasten ulottumattomissa. On olemassa loukkaantumis- ja tukehtumisvaara.
• On varmistettava, ettei rullakaihdinlaitteiston läheisyydessä ole asetusten teon aikana muita henkilöitä.
• Tuotetta ei saa avata eikä siihen saa tehdä muutoksia.
• Tuote on huoltovapaa eikä se vaadi erityistä hoitoa.
• Rullakaihdinkotelon suojus tulee kiinnittää siten, että siihen on aina vapaa pääsy.
• Tarkista tuote ennen asennusta mahdollisten vaurioiden varalta. Tarkista myös lisätarvikkeiden täydellisyys.
• Tuotteen vetovoima ja suunnittelu on sovitettava rullakaihdinlaitteiston mukaan. Tuotteen suurimpia sallittuja kuormitusrajoja ei saa yllittää.
• Tuote on suunniteltu lyhytaikaiseen käyttöön päällekytkentäajan kestäessä neljä minuuttia. Liian pitkästä käyttöajasta tai liian suuresta vetokuormasta johtuva ylikuumeneminen kytkee tuotteen pois päältä. Tuote on jälleen käyttövalmis vähintään 20 minuutin jäähtymisajan jälkeen.
• Tarkista säännöllisesti rullakaihdinlaitteiston kevyt liike ja talvella jäätyminen.
• Jos sinulla on rullakaihdinlaitteiston teknisiin ominaisuuksiin liittyviä kysymyksiä, käänny asiakaspalvelumme puoleen.
• Käytön aikana pääteasentojen sijainnissa voi esiintyä pieniä poikkeamia talven ja kesän lämpötilaeroista johtuen. Pääteasentojen hienosäädön voi joutua suorittamaan uudelleen.
• Tasaa kahdeksankulmaisen akselin pituustoleranssit soveltuvalla telaholkilla (MAXI tuotenro 80100, MINI tuotenro 80200).
• Telaholkkia on työnnettävä sisään vähintään 60 mm kahdeksankulmaiseen akseliin (sivu 155). Tuotteen kahdeksankulmaiseen akseliin ei saa koskea eikä sen liikettä saa estää.
• Lapset ja henkilöt, jotka rajoittuneista fyysisistä, psyykkisistä tai sensorisista ominaisuuksistaan johtuen eivät kykene käyttämään tuotetta turvallisesti ja harkitusti, eivät saa käyttää tai asentaa tuotetta. Lapset eivät saa leikkiä tuotteella. 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat heikentyneet tai joiden kokemus ja tietämys ovat puutteelliset, voivat käyttää tuotetta valvonnan alla tai jos heidät on opastettu sen turvalliseen käyttöön ja he ymmärtävät käytöstä seuraavat vaarat. Lapset eivät saa puhdistaa tuotetta eivätkä suorittaa käyttäjälle kuuluvia huoltotoimia ilman valvontaa.

MÄÄRÄYSTEN MUKAINEN KÄYTTÖ

• Tuote on tarkoitettu käytettäväksi ainoastaan kuivissa tiloissa.
• Tuotetta saa käyttää vain ohjeiden mukaisesti asennetuissa rullakaihdinlaitteistoissa.
• Rullakaihdinlaitteistojen on oltava moitteettomassa kunnossa.
• Rullakaihdinlaitteistojen puutteet on korjattava ennen tuotteen käyttöä ja vialliset osat on vaihdettava.
• Muu tai sen ylittävä käyttö katsotaan määräysten vastaiseksi käytöksi.

• Rullakaihdin on varmistettava sivuttaiselta siirtymiseltä. (Lukittu rullakaihdinverho standardien DIN EN 13695, EN 12045 mukaisesti)

• Alfred Schellenberg GmbH ei ole vastuussa määräysten vastaisesta käytöstä aiheutuvista henkilövahingoista, aineellisista vahingoista ja välillisistä vahingoista.

• Tuotetta saa käyttää vain Schellenbergin hyväksymien radiolähettimien kanssa.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Rullakaihdinmoottori (tuotenrDE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) täyttää eurooppalaisten ja kansallisten direktiivien voimassa olevat vaatimukset. Yhdenmukaisuus on osoitettu. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan osoitteessa http://www.schellenberg.de (latauskeskuksen valikkokohta Service).

Konedirektiivi

2006/42/EY

Radiolaitedirektiivi RED

2014/53/EU

EMC-direktiivi

2014/42/EY

RoHS-direktiivi

2011/65/EU

Ei saa hävittää kotitalousjätteen mukana! Tuote on kierrätettävissä ja sen voi toimittaa sähkölaiteromulle tarkoitettu-un kierrätyspisteeseen tai muihin keräyspisteisiin.

TAKUUEHDOT

Takaamme, että tuotteissamme ei ole materiaali- eikä valmistusvirheitä. Takuu ei koske vaurioita, jotka aiheutuvat:

• käytöstä johtuvasta normaalista kulumisesta
• epäasianmukaisesta asennuksesta, käytöstä tai käsittelystä
• ylivoimaisesta esteestä tai muista ulkoisista vaatimuksista
• kolmansien osapuolten tekemästä epääasianmukaisesta huollosta ja korjauksesta
• kolmansien osapuolten tekemistä teknisistä muutoksista

Takuutilanteessa korjaamme tuotteen tai vaihdamme sen samanarvoiseen SCHELLENBERG-tuotteeseen oman harkintamme mukaan. Takuuaika ei pitene tuotteen vaihdon tai korjauksen myötä! Edellytyksenä takuun toteutumiselle on ostokuitin esittäminen. Kun lähetät tuotteen, liitä mukaan kopio kuitista sekä ilmenneen puutteen kuvaus.

Hankkimallesi Schellenberg-tuotteelle myönnetään 5 vuoden takuu (katso pakkauksen tiedot), joka alkaa tuotteen ostopäivästä. Tämä valmistajan myöntämä takuu ei vaikuta kuluttajan myyjää kohden sovellettaviin lakisääteisiin takuuoikeuksiin, mukaan lukien erityiset kuluttajansuojaa koskevat määräykset. Takuu ei poista eikä rajoita lakisääteistä takuuta.

TEKNISET TIEDOT

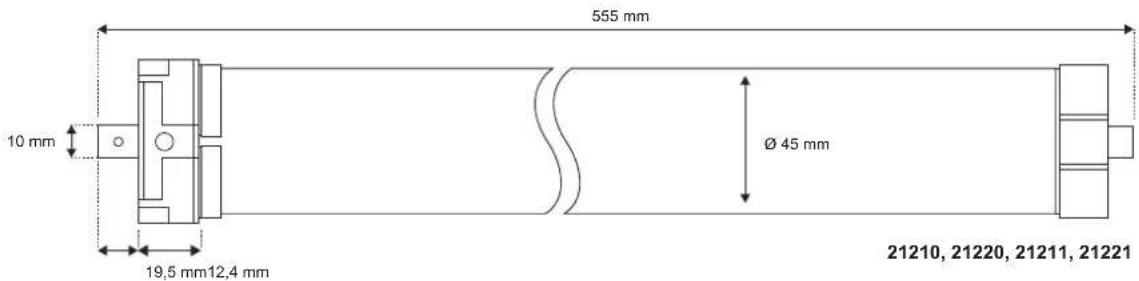

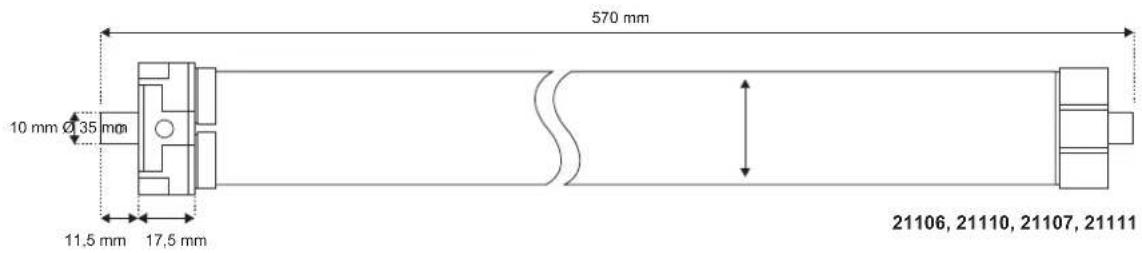

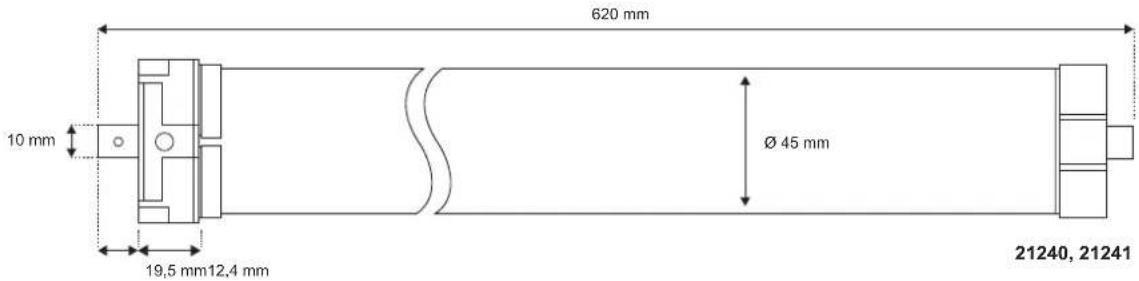

Tuotenro	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rullakaihdinjärjestelmä	Mini	Mini	Maxi	Maxi	Maxi
∅ kahdeksansärmäinen akseli	40 mm	40 mm	60 mm	60 mm	60 mm
Käyttöjännite	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Radiotaajuus	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Lähetysteho	maks. 10mW	maks. 10mW	maks. 10mW	maks. 10mW	maks. 10mW
maks. Kantama rakennuksessa*	20 m	20 m	20 m	20 m	20 m
Vääntömomentti	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. päällekytkentäaika	4 minuuttia	4 minuuttia	4 minuuttia	4 minuuttia	4 minuuttia
Muovirullakaihtimen maks. ala	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2

TEKNISET TIEDOT

TuotenroVetovoima maks. 15 kg 25 kg 20 kg 34 kg 60 kg	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Nimellisteho	98 W	144 W	113 W	161 W	228 W
Pääteasennon säätösis. seinälaakerin	Radiotaajuus	Radiotaajuus	Radiotaajuus	Radiotaajuus	Radiotaajuus
	1 Comfort-setti	1 Comfort-setti	1 Comfort-setti	1 Comfort-setti	1 Comfort-setti
Takuuaika	5 vuotta	5 vuotta	5 vuotta	5 vuotta	5 vuotta
Maks. asennuspituus	570 mm	570 mm	555 mm	555 mm	620 mm
TehoStandby-valmiustila	1,0 W 1,0 W 1,0 W 1,0 W 1,0 W
Kotelointiluokka	IP44	IP44	IP44	IP44	IP44
Tyhjäkäyntipyörimis-nopeus	14 U/Min	17 U/Min	15 U/Min	15 U/Min	15 U/Min
Eristysluokka	H	H	H	H	H
Suojausluokka	I	I	I	I	I
Äänenpainetaso	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Rakenteelliset olosuhteet voivat vaikuttaa radiokantamaan. Älä sijoita tuotetta häiriölähteiden, kuten suurten esineiden tai sähkölaitteiden, joissa on metallikotelo, läheisyyteen.

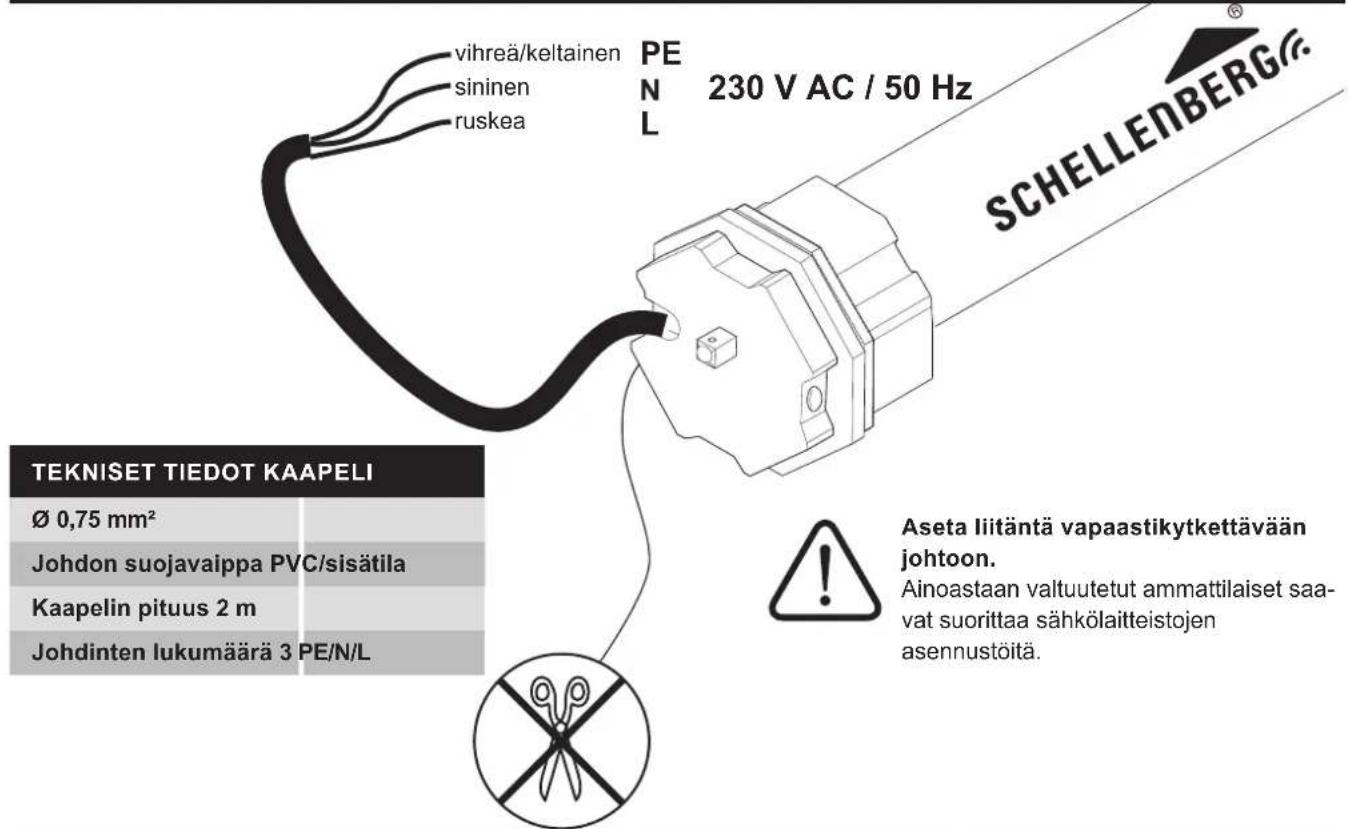

KAAPELILIITÄNTÄ

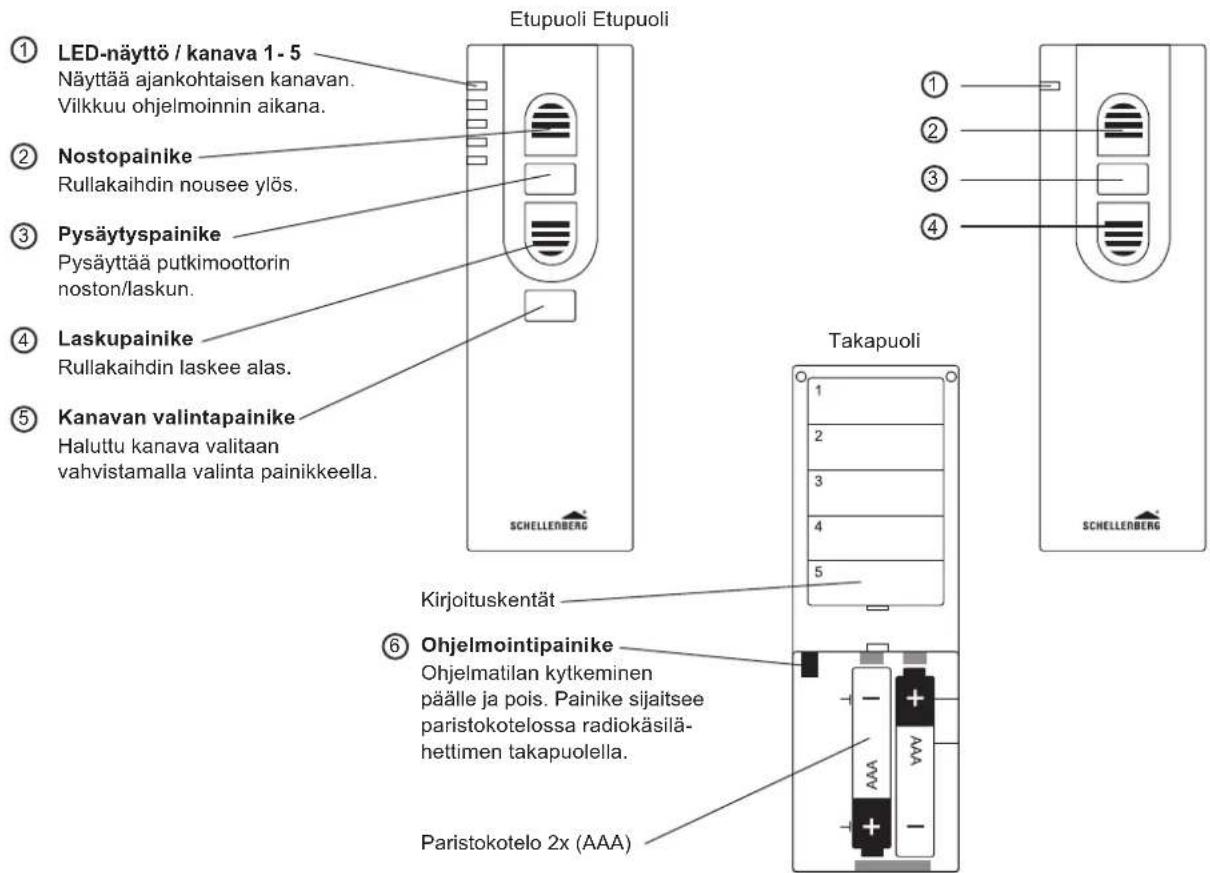

PAINIKKEIDEN SELITYKSET

5-kanavainen 1-kanavainen

SADRŽAJ

Sigurnost i napomene 135

Aseta liitäntä vapaastikytkettävään johtoon.

Ainoastaan valtuutetut ammattilaiset saavat suorittaa sähkölaitteistojen asennustöitä.

FI Huomautus: Opetustila on aktiivisena heti kun rullakaihdinmoottori vahvistaa sen signaaliäänellä sekä lyhyellä liikkeellä eteen- ja taaksepäin. Sen jälkeen sinulla on n. 15 minuuttia aikaa ennen opetustilan sulkeutumista, mikäli mitään asetuksia ei tehdä.

Huomautus: Heti kun samaan virtajohloon kytketään useita rullakaihdinmoottoreita, ne tulee mieluiten asentaa siten, että jokaisen moottorin voi kytkeä yksitellen ilman jännitettä. Yhteen virtajohtoon voi kytkeä enintään viisi rullakaihdinmoottoria.

BA Napomena: Režim učenja je aktivan čim motor roletni to potvrdi putem signalnog tona, kao i kratkog pomjeranja napred i nazad. Nakon toga imate oko 15 minuta vremena prije nego se režim učenja, bez radnji podešavanja, ponovo zatvori.

FI Lisää asennusvaihtoehtoja löydät radiokäsilähettimen käyttöohjeesta.

BA Za ostale mogućnosti podešavanje pogledajte upute za uporabu daljinskog upravljača.
