Tip produs	Motor tubular pentru oblon rulant
Marcă	Schellenberg
Model	Rollopower Premium
Tensiune de alimentare	230 V AC / 50 Hz
Frecvență radio	868,4 MHz
Putere de emisie max.	10 mW
Rază maximă în interior	20 m
Grad de protecție	IP44
Clasă de protecție	I
Clasă de izolare	H
Durată maximă de funcționare	4 minute
Putere nominală	98 - 228 W în funcție de model
Cuplu de rotație	6 - 40 Nm în funcție de model
Forță de tracțiune max.	15 - 60 kg în funcție de model
Suprafață maximă oblon rulant plastic	4,0 - 15 m² în funcție de model
Viteză fără sarcină	14 - 17 rot/min în funcție de model
Nivel de presiune acustică	≤ 70 dB(A)
Putere în standby	1,0 W
Lungime de montaj	555 - 620 mm în funcție de model
Diametru arbore octogonal	40 mm (Mini) sau 60 mm (Maxi)
Reglarea pozițiilor finale	Prin radio
Funcții	Ridicare, Coborâre, Oprire, Programare radio
Întreținere	Nu necesită întreținere specială; verificați periodic deplasarea și înghețul iarna
Garanție	5 ani
Număr de canale (emițător radio)	5 canale

Întrebări frecvente - Rollopower Premium Schellenberg

Cum se cuplează emițătorul radio cu motorul?

Puneți motorul în modul de programare apăsând tasta Programare (partea din spate a emițătorului). Motorul emite un bip și efectuează o scurtă deplasare. Apăsați tasta Ridicare sau Coborâre de pe emițător pentru a cupla. Motorul confirmă printr-un bip. Consultați secțiunea D3 Cuplarea emițătorului radio din manual.

Cum se reglează pozițiile finale superioară și inferioară?

În modul de programare, utilizați tastele Ridicare/Coborâre pentru a aduce oblonul în poziția dorită. Apăsați tasta Oprire pentru a valida poziția finală superioară sau inferioară. Urmați pașii D6 și D7 din manual.

Ce să faceți în caz de supraîncălzire a motorului?

Motorul se oprește automat în caz de supraîncălzire. Așteptați cel puțin 20 de minute de răcire înainte de a reutiliza produsul. Evitați ciclurile prelungite de funcționare (max. 4 minute).

Pot instala acest motor într-o baie?

Produsul are un grad de protecție IP44 și este potrivit pentru încăperi uscate. Pentru instalarea în zone umede (baie), respectați normele DIN VDE 0100 părțile 701 și 702. Apelați la un electrician.

Care este raza maximă de acțiune a telecomenzii?

Raza de acțiune în interiorul unei clădiri poate atinge 20 de metri. Poate fi redusă de caracteristicile clădirii (pereți, obiecte metalice).

Câte motoare pot fi conectate la același cablu de alimentare?

Puteți conecta maximum 5 motoare de oblon rulant la același cablu de alimentare electrică, dacă este posibil cu deconectare individuală.

Cum se modifică sensul de rotație al motorului?

În modul de programare, utilizați funcția de schimbare a sensului descrisă la pasul D5 din manual. Motorul va inversa direcția de rotație după validare.

Produsul este garantat?

Da, garanția producătorului este de 5 ani de la data achiziției. Acoperă defectele de material și de fabricație, cu condiția utilizării conforme și a prezentării dovezii de cumpărare.

Ce să faceți dacă oblonul rulant nu mai răspunde la comenzi?

Verificați mai întâi alimentarea electrică și absența gheții sau a obstrucțiilor. Dacă motorul este în protecție termică, lăsați-l să se răcească. În caz contrar, resetați cuplarea radio (secțiunea D din manual). Contactați serviciul clienți dacă problema persistă.

Ce accesorii sunt disponibile pentru acest motor?

Accesorii precum emițătorul radio portabil, sistemul Smart Home Schellenberg și manșoane de cilindru (MAXI ref. 80100, MINI ref. 80200) sunt disponibile. Consultați catalogul sau manualul pentru mai multe detalii.

MANUAL DE UTILIZARE Rollopower Premium Schellenberg

Securitate și indicatii 70

Declaratie de conformitate UE 71

Conditii de garantie 71

Date tehnice 71

Conector de cablu 73

Explicație taste 73

Scule necesare....144

Pachet de livrare 144

A Montaj 145

A1 Calculul dimensiunii tubului 151

A2 Articole accesoriu: Montură storuri 153

B Activarea regimului de învățare al motorului storurilor 158

C Atribuire adrese motor storuri....161

D Programarea motorului storurilor prin intermediul emițătorului radio.... 162

D1 Articole accesoriu: Emițător radio (nu este inclus în pachetul de livrare).... 162

D2 Pornire mod de programare Emițător radio 165

D3 Cuplarea emițătorului radio cu motorul storurilor 165

D4 Verificarea directiei de rotație a motorului storurilor 167

D5 Modificarea direcției de rotație a motorului storurilor 168

D6 Setarea poziției finale de sus 169

D7 Setarea poziției finale de jos 170

D8 Încheierea modului de programare ....171

D9 Cursă de probă 171

E Instruire alte motoare de storuri 172

F Programarea/cuplarea motorului storurilor prin intermediul sistemului Smart Home 174

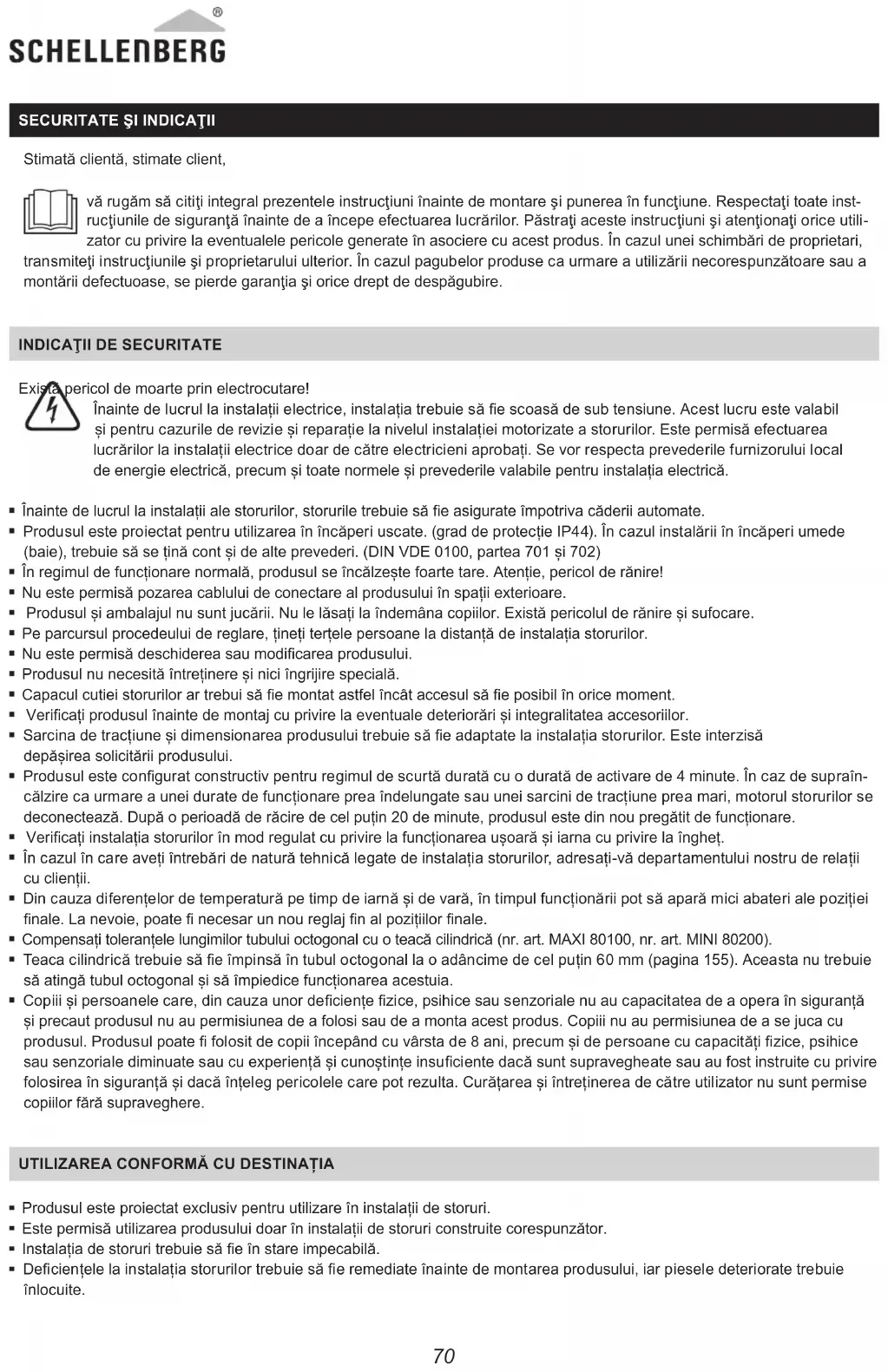

Stimată clientă, stimate client,

vă rugăm să citiți integral prezentele instrucțiuni înainte de montare și punerea în funcțiune. Respectați toate instrucțiunile de siguranță înainte de a începe efectuarea lucrărilor. Păstrați aceste instrucțiuni și atenționați orice utilizator cu privire la eventualele pericole generate în asociere cu acest produs. În cazul unei schimbări de proprietari, transmiteți instrucțiunile și proprietarului ulterior. În cazul pagubelor produse ca urmare a utilizării necorespunzătoare sau a montării defectuoase, se pierde garanția și orice drept de despăgubire.

INDICAȚII DE SECURITATE

Exista pericol de moarte prin electrocutare!

Înainte de lucrul la instalații electrice, instalația trebuie să fie scoasă de sub tensiune. Acest lucru este valabil și pentru cazurile de revizie și reparație la nivelul instalației motorizate a storurilor. Este permisă efectuarea lucrărilor la instalații electrice doar de către electricieni aprobați. Se vor respecta prevederile furnizorului local de energie electrică, precum și toate normele și prevederile valabile pentru instalația electrică.

• Înainte de lucrul la instalații ale storurilor, storurile trebuie să fie asigurate împotriva căderii automate.
• Produsul este proiectat pentru utilizarea în încăperi uscate. (grad de protecție IP44). În cazul instalării în încăperi umede (baie), trebuie să se țină cont și de alte prevederi. (DIN VDE 0100, partea 701 și 702)
• În regimul de functionare normală, produsul se încălzește foarte tare. Atenție, pericol de rănire!
• Nu este permisă pozarea cablului de conectare al produsului în spații exterioare.
• Produsul și ambalajul nu sunt jucării. Nu le lăsați la îndemâna copiilor. Există pericolul de rănire și sufocare.
• Pe parcursul procedeului de reglare, tineți terțele persoane la distanță de instalatia storurilor.
• Nu este permisă deschiderea sau modificarea produsului.
  ■ Produsul nu necesită întreținere și nici îngrijire specială.
• Capacul cutiei storurilor ar trebui să fie montat astfel încât accesul să fie posibil în orice moment.
• Verificați produsul înainte de montaj cu privire la eventuale deteriorări și integralitatea accesoriiilor.
• Sarcina de tracțiune și dimensionarea produsului trebuie să fie adaptate la instalația storurilor. Este interzisă depășirea solicitării produsului.
• Produsul este configurat constructiv pentru regimul de scurtă durată cu o durată de activare de 4 minute. În caz de supraîncălzire ca urmare a unei durate de funcționare prea îndelungate sau unei sarcini de tracțiune prea mari, motorul storurilor se deconectează. După o perioadă de răcire de cel puțin 20 de minute, produsul este din nou pregătit de funcționare.
• Verificați instalația storurilor în mod regulat cu privire la funcționarea ușoară și iarna cu privire la îngheț.
• În cazul în care aveți întrebări de natură tehnică legate de instalația storurilor, adresați-vă departamentului nostru de relații cu clientii.
• Din cauza diferențelor de temperatură pe timp de iarnă și de vară, în timpul funcționării pot să apară mici abateri ale poziției finale. La nevoie, poate fi necesar un nou reglaj fin al pozițiilor finale.
• Compensati toleranțele lungimilor tubului octogonal cu o teacă cilindrică (nr. art. MAXI 80100, nr. art. MINI 80200).
• Teaca cilindrică trebuie să fie împinsă în tubul octogonal la o adâncime de cel puțin 60 mm (pagina 155). Aceasta nu trebuie să atingă tubul octogonal și să împiedice funcționarea acestuia.
• Copiii și persoanele care, din cauza unor deficiențe fizice, psihice sau senzoriale nu au capacitatea de a opera în siguranță și precaut produsul nu au permisiunea de a folosi sau de a monta acest produs. Copiii nu au permisiunea de a se juca cu produsul. Produsul poate fi folosit de copii începând cu vârsta de 8 ani, precum și de persoane cu capacități fizice, psihice sau senzoriale diminuate sau cu experiență și cunoștințe insuficiente dacă sunt supravegheate sau au fost instruite cu privire folosirea în siguranță și dacă înțeleg pericolele care pot rezulta. Curățarea și întreținerea de către utilizator nu sunt permise copiilor fără supraveghere.

UTILIZAREA CONFORMĂ CU DESTINAȚIA

• Produsul este proiectat exclusiv pentru utilizare în instalații de storuri.
• Este permisă utilizarea produsului doar în instalații de storuri construite corespunzător.
• Instalația de storuri trebuie să fie în stare impecabilă.

• Deficiențele la instalația storurilor trebuie să fie remediate înainte de montarea produsului, iar piesele deteriorate trebuie înlocuite.

• Orice altă utilizare sau care depășește acest cadru a produsului este considerată ca neconformă cu destinația.

• Storurile trebuie să fie asigurate împotriva deplasării în lateral. (draperie-stor blocată conform DIN EN 13695, EN 12045)
• Compania Alfred Schellenberg GmbH nu își asumă responsabilitatea pentru vătămări de persoane, prejudicii materiale și prejudicii ulterioare în cazul utilizării neconforme cu destinația.
• Produsul trebuie exploatat numai cu emițătoarele radio aprobate de Schellenberg.

DECLARATIE DE CONFORMITATE UE

Motorul storurilor (nr. art. DE 21106, 21110, 21210, 21220, 21240 2M07, 21111, 21211, 21221, 21241) îndeplinește cerințele în vigoare ale directivelor europene și naționale. Conformitatea a fost certificată. Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: http://www.schellenberg.de (punctul de meniu „Service” în centrul de download).

Directiva privind echipamentele tehni-ce 2006/42/CE

Directiva privind echipamentele radio RED 2014/53/UE

Directiva privind compatibilitatea electromagnetică 2014/42/UE

Directiva privind restrictiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice 2011/65/UE

Nu este permisă eliminarea împreună cu deșeurile menajere! Produsul este reciclabil și poate fi predat la centrul de reciclare sau la un alt punct de colectare pentru deșeuri electrice.

CONDIȚII DE GARANȚIE

Garantăm faptul că produsele noastre nu prezintă defecte materiale și de fabricație. Sunt excluse din garanție daunele cauzate de:

• uzură normală, în urma utilizării
• montaj, racordare, operare sau manevrare necorespunzătoare
• forță majoră sau alte influențe externe
• întreținere și reparatie necorespunzătoare realizate de către terți
• modificări tehnice efectuate de către terți

În caz de garanție vom repara produsul sau îl vom înlocui cu un produs SCHELLENBERG echivalent, la alegerea noastră. Perioada de garanție nu se prelungește prin înlocuirea sau repararea produsului! Premisa pentru executarea garanției este prezentarea documentului de achiziție. La trimiterea produsului către noi, vă rugăm includeți și o copie a acestui document, precum și o descriere a deficienței apărute.

Perioada de garanție pentru produsul Schellenberg achiziționat de dumneavoastră este de 5 ani (a se vedea imprimarea de pe ambalaj) și începe cu data cumpărării produsului. Această garanție a producătorului nu aduce atingere drepturilor de garanție legală care vă revin în calitate de consumator față de vânzător, în conformitate cu legislația în vigoare, inclusiv dispozițiile speciale de protectie pentru consumatori. Garanția pentru produs nu exclude și nici nu limitează garanția legală.

DATE TEHNICE

Nr. art.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Sistem de rulouri	Mini	Mini	Maxi	Maxi	Maxi
∅ ax octogonal	40 mm	40 mm	60 mm	60 mm	60 mm
Tensiune de lucru	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Frecvență radio	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Putere de emisie	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Raza de acțiune în clădire*	20 m	20 m	20 m	20 m	20 m

DATE TEHNICE

Nr. art.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Cuplu 6 Nm 10 Nm 10 Nm	20 Nm	40 Nm
Timp de cuplare max.	4 minute	4 minute	4 minute	4 minute	4 minute
Suprafață max. rulou din plastic	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Fortă de tractiune max.	15 kg	25 kg	20 kg	34 kg	60 kg
Putere nominală	98 W	144 W	113 W	161 W	228 W
Reglaj poziție finală	Radio	Radio	Radio	Radio	Radio
Incl. lagăr de perete	1 set Comfort	1 set Comfort	1 set Comfort	1 set Comfort	1 set Comfort
Perioadă de garanție	5 ani	5 ani	5 ani	5 ani	5 ani

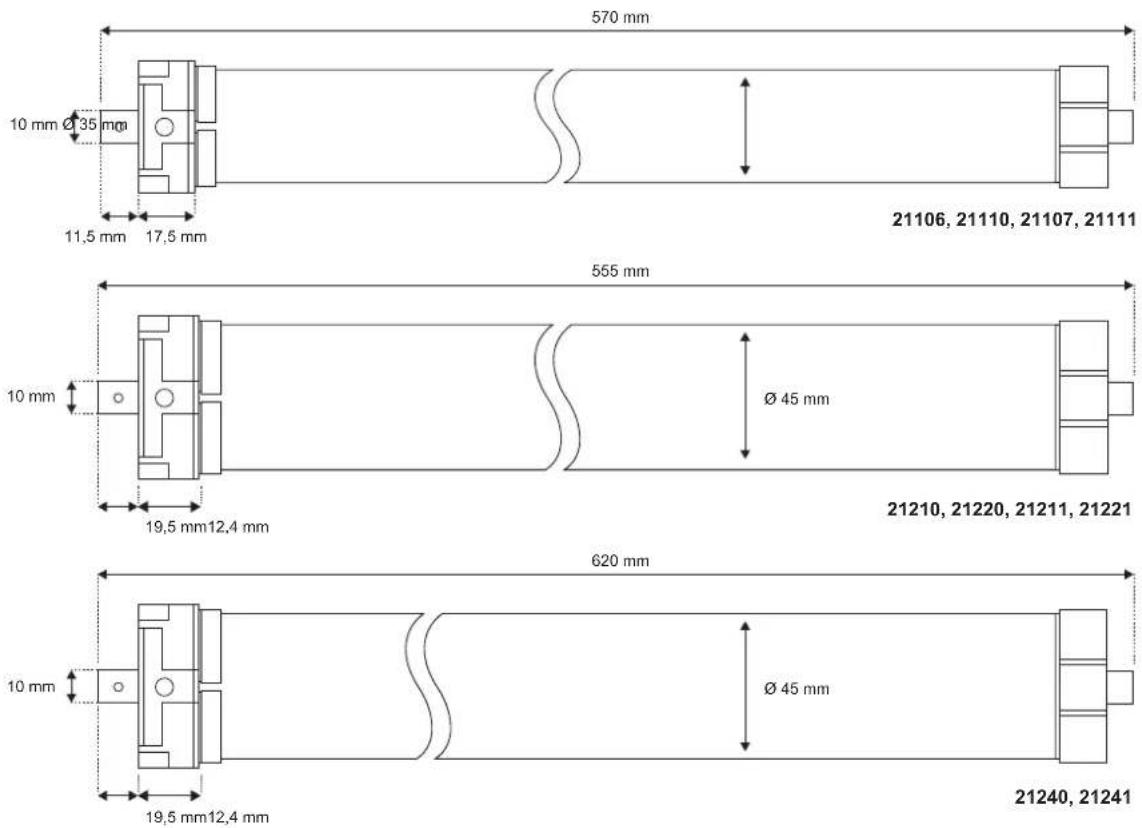

Lungime de montaj max.	570 mm	570 mm	555 mm	555 mm	620 mm
Putere Mod stand-by	1,0 W	1,0 W	1,0 W	1,0 W	1,0 W
Grad de protecție	IP44	IP44	IP44	IP44	IP44
Leerlaufdrehzahl	14 rot/min	17 rot/min	15 rot/min	15 rot/min	15 rot/min
Clasă de izolație	H	H	H	H	H
Clasă de protecție	I	I	I	I	I
Nivel de presiune acustică	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Raza de acțiune radio poate fi influențată de particularitățile constructive. Vă rugăm să nu amplasați produsul în apropierea surselor de perturbare, precum obiecte de mari dimensiuni, aparate electrice cu carcasă metalică sau altele asemănătoare.

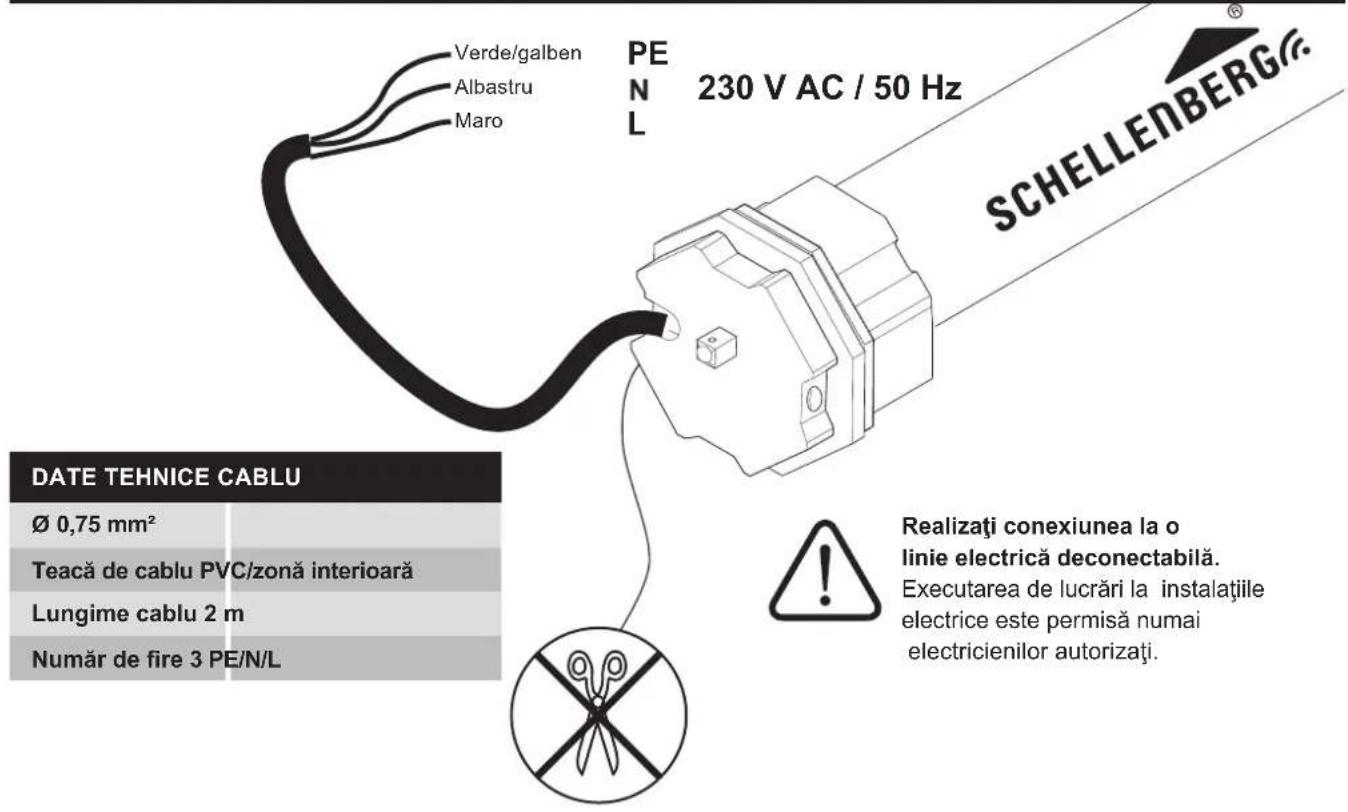

CONECTOR DE CABLU

EXPLICATIE TASTE

СЪДЪРЖАНИЕ

Realizați conexiunea la o linie electrică deconectabilă.

Executarea de lucrări la instalațiile electrice este permisă numai electricienilor autorizați.

ВС Поставете извода на изолиран проводник.

RO Indicație: modul de învățare este activ de îndată ce motorul storurilor confirmă acest lucru printr-un ton de semnal, precum și printr-o scurtă mișcare înainte și înapoi. Apoi, aveți la dispoziție aprox. 15 minute înainte ca modul de învățare să fie închis din nou, fără acțiuni de setare.

Indicație: de îndată ce mai multe motoare de storuri sunt conectate la aceeași linie de curent, vă rugăm să montați preferabil astfel încât fiecare motor să poată fi comutat individual fără tensiune. Pot fi conectate max. 5 motoare de storuri la o linie de curent.

RO Pentru alte posibilități de reglare, consultați instrucțiunile de utilizare ale radioemitătorului portabil.
