Rollopower Premium - Chytrá domácnost Schellenberg - Bezplatný návod k obsluze

Typ produktu	Trubkový motor pro roletu
Značka	Schellenberg
Model	Rollopower Premium
Napájecí napětí	230 V AC / 50 Hz
Rádiová frekvence	868,4 MHz
Maximální vysílací výkon	10 mW
Maximální dosah uvnitř	20 m
Stupeň krytí	IP44
Třída ochrany	I
Třída izolace	H
Maximální doba provozu	4 minuty
Jmenovitý výkon	98 - 228 W podle modelu
Točivý moment	6 - 40 Nm podle modelu
Maximální tažná síla	15 - 60 kg podle modelu
Maximální plocha plastové rolety	4,0 - 15 m² podle modelu
Rychlost naprázdno	14 - 17 ot/min podle modelu
Hladina akustického tlaku	≤ 70 dB(A)
Příkon v pohotovostním režimu	1,0 W
Montážní délka	555 - 620 mm podle modelu
Průměr osmihranné hřídele	40 mm (Mini) nebo 60 mm (Maxi)
Nastavení koncových poloh	Rádiově
Funkce	Zvedání, Spouštění, Zastavení, Rádiové programování
Údržba	Není vyžadována žádná speciální údržba; pravidelně kontrolujte pohyb a mráz v zimě
Záruka	5 let
Počet kanálů (rádiový vysílač)	5 kanálů

Často kladené otázky - Rollopower Premium Schellenberg

Jak spárovat rádiový vysílač s motorem?

Přepněte motor do režimu programování stisknutím tlačítka Programování (na zadní straně vysílače). Motor vydá pípnutí a provede krátký pohyb. Stiskněte tlačítko Zvedání nebo Spouštění na vysílači pro spárování. Motor potvrdí pípnutím. Podívejte se do sekce D3 Spárování rádiového vysílače v návodu.

Jak nastavit horní a dolní koncové polohy?

V režimu programování použijte tlačítka Zvedání/Spouštění k pohybu rolety do požadované polohy. Stiskněte tlačítko Zastavení pro potvrzení horní nebo dolní koncové polohy. Postupujte podle kroků D6 a D7 v návodu.

Co dělat v případě přehřátí motoru?

Motor se v případě přehřátí automaticky zastaví. Před opětovným použitím počkejte alespoň 20 minut na ochlazení. Vyhněte se prodlouženým provozním cyklům (max. 4 minuty).

Mohu tento motor nainstalovat do koupelny?

Produkt má stupeň krytí IP44 a je vhodný do suchých prostor. Pro instalaci ve vlhkém prostředí (koupelna) dodržujte normy DIN VDE 0100 části 701 a 702. Požádejte o pomoc elektrikáře.

Jaký je maximální dosah dálkového ovládání?

Dosah uvnitř budovy může dosáhnout 20 metrů. Může být snížen vlastnostmi budovy (stěny, kovové předměty).

Kolik motorů lze připojit na jeden napájecí kabel?

Na jeden napájecí kabel můžete připojit maximálně 5 motorů rolety, pokud možno s individuálním odpojením napětí.

Jak změnit směr otáčení motoru?

V režimu programování použijte funkci změny směru popsanou v kroku D5 návodu. Motor po potvrzení obrátí směr otáčení.

Je na produkt záruka?

Ano, záruka výrobce je 5 let od data nákupu. Vztahuje se na vady materiálu a zpracování, za předpokladu správného používání a předložení dokladu o nákupu.

Co dělat, když roleta nereaguje na příkazy?

Nejprve zkontrolujte napájení a zda není přítomen mráz nebo překážka. Pokud je motor v tepelné ochraně, nechte jej vychladnout. Jinak resetujte rádiové spárování (sekce D v návodu). Kontaktujte zákaznický servis, pokud problém přetrvává.

Jaké příslušenství je k tomuto motoru k dispozici?

K dispozici je příslušenství jako přenosný rádiový vysílač, systém Smart Home Schellenberg a cylindrové manžety (MAXI ref. 80100, MINI ref. 80200). Podrobnosti naleznete v katalogu nebo návodu.

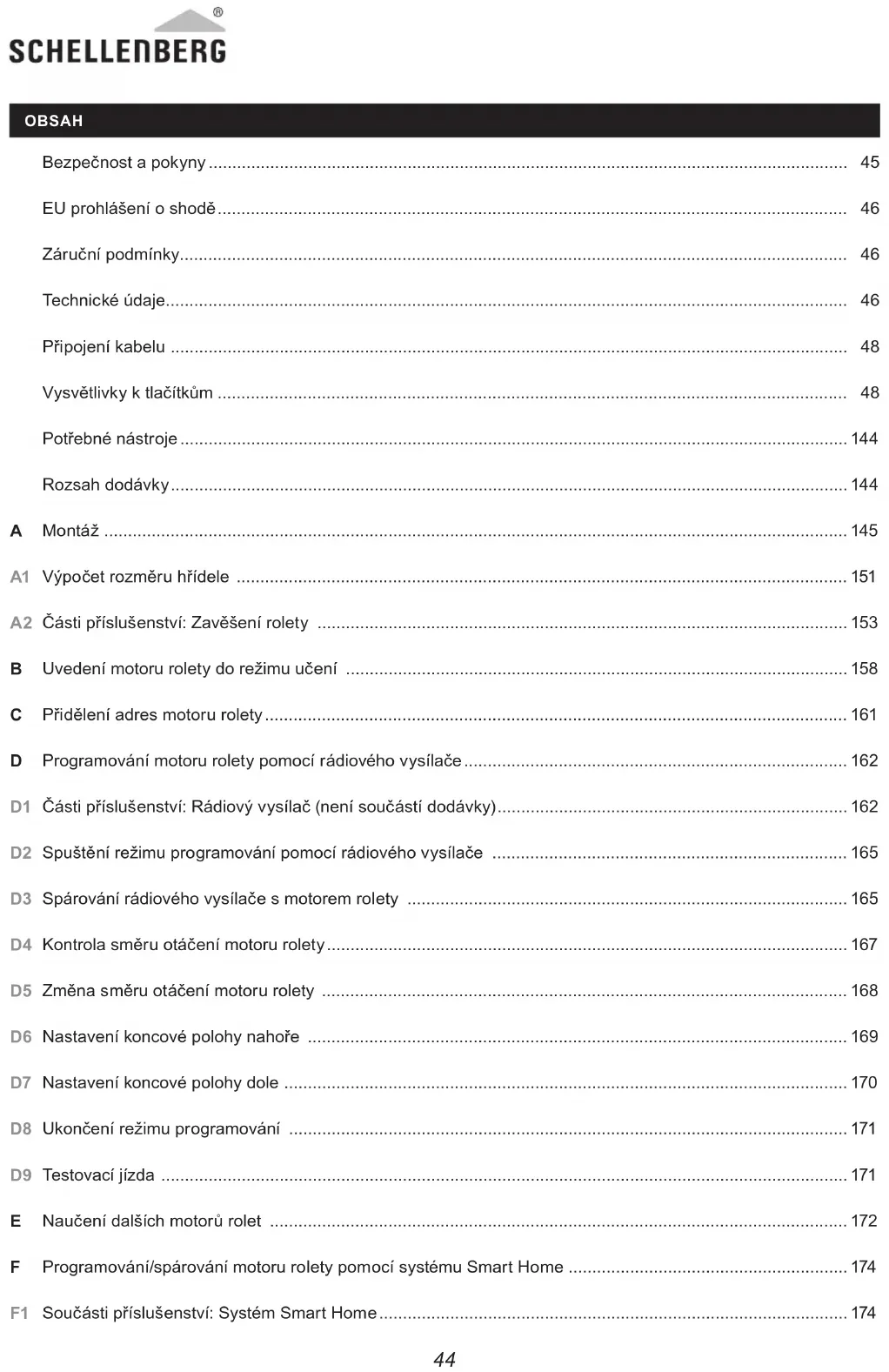

NÁVOD K OBSLUZE Rollopower Premium Schellenberg

Bezpečnost a pokyny 45

EU prohlášení o shodě 46

Záruční podmínky.... 46

Technické údaje.... 46

Připojení kabelu 48

Vysvětlivky k tlačítkům 48

Potřebné nástroje 144

Rozsah dodávky 144

A Montáž 145

A1 Výpočet rozměru hřídele 151

A2 Části příslušenství: Zavěšení rolety 153

B Uvedení motoru rolety do režimu učení 158

C Přidělení adres motoru rolety 161

D Programování motoru rolety pomocí rádiového vysílače 162

D1 Části příslušenství: Rádiový vysílač (není součástí dodávky).... 162

D2 Spuštění režimu programování pomocí rádiového vysílače 165

D3 Spárování rádiového vysílače s motorem rolety 165

D4 Kontrola směru otáčení motoru rolety....167

D5 Změna směru otáčení motoru rolety 168

D6 Nastavení koncové polohy nahoře 169

D7 Nastavení koncové polohy dole 170

D8 Ukončení režimu programování 171

D9 Testovací jízda 171

E Naučení dalších motorů rolet 172

F Programování/spárování motoru rolety pomocí systému Smart Home 174

F1 Součásti příslušenství: Systém Smart Home 174

BEZPEČNOST A POKYNY

Vážená zákaznice, vážený zákazníku,

před montáží a uvedením do provozu si prosím kompletně pročtěte tento návod. Věnujte zvýšenou pozornost všem bezpečnostním pokynům, než začnete s prací. Návod uschovejte a upozorněte každého uživatele na eventuální nebezpečí, která existují v souvislosti s tímto výrobkem. Předejte při změně majitele novému majiteli i tento návod. Při škodách, které vzniknou použitím v rozporu s určením nebo chybnou montáží, zaniká záruka a jakékoliv záruční nároky.

BEZPEČNOSTNÍ POKYNY

Ohrožení života při úrazu elektrickým proudem!

Před zahájením prací na elektrickém vybavení musí být zařízení odpojeno od napětí. Totéž platí také pro případy údržby a oprav motorizovaného zařízení rolety. Práce na elektrickém vybavení smějí provádět pouze autorizovaní elektrikáři. Musejí být dodržovány předpisy místního dodavatele energie a všechny platné normy a předpisy pro elektrické instalace.

• Pred zahájení prací na zařizení rolet musí být roleta zajištěna proti samočinnému pádu.
• Produkt je určený pro použití v suchých prostorách. (Třída krytí IP 44). Při instalaci ve vlhkých prostorách (koupelna) musejí být dodrženy další předpisy. (DIN VDE 0100, část 701 a 702)
• Produkt se v normální provozu silně zahřívá. Pozor, nebezpečí poranění!
• Připojovací kabel produktu nesmí být pokládán venku.
• Produkt ani jeho obal není hračka. Zabraňte v přístupu dětem. Hrozí nebezpečí poranění a udušení.
• Během procesu seřizování se třetí osoby nesmějí přibližovat k zařízení rolety.
• Produkt nesmí být otevírán nebo pozměňován.
• Produkt je bezúdržbový a nevyžaduje žádnou zvláštní péči.
• Kryt skříně rolety by měl být připevněný tak, aby kdykoliv umožnoval přístup.
• Před montáží zkontrolujte produkt z hlediska poškození a úplnosti jeho příslušenství.
• Tažné zatížení a dimenzování produktu musí být přizpůsobeno zařízení rolety. Zatížení produktu nesmí být překračováno.
• Produkt je dimenzovaný pro krátkodobý provoz s dobou zapnutí 4 minuty. V případě přehřátí v důsledku příliš dlouhé doby provozu nebo příliš vysokého tažného zatížení se motor rolety vypne. Po fázi ochlazování, trvající min. 20 minut, je produkt znovu připravený k provozu.
• Zařízení rolety pravidelně kontrolujte s ohledem na lehký chod a v zimě s ohledem na námrazu.
• Máte-li technické dotazy, týkající se vašeho zařízení rolety, obraťte se na náš zákaznický servis.
• Během provozu mohou v důsledku rozdílných teplot v zimě a v lětě vzniknout drobné odchylky v pozici koncové polohy. V případě potřeby může být nutné opakované jemné seřízení koncových poloh.
• Délkové tolerance osmihranné hřídele vyrovnejte pomocí vhodného válcového pouzdra (MAXI č. pol. 80100, MINI č. pol. 80200).
• Válcové pouzdro je třeba zasunout nejméně 60 mm hluboko do osmihranné hřídele (strana 155). V osmihranné hřídeli se nesmí dotýkat produktu a nesmí ho omezovat v chodu.
• Děti a osoby, které nejsou z důvodu nedostatečných fyzických, psychických nebo smyslových vlastností schopny produkt bezpečně a opatrně ovládat, nesmějí produkt používat ani montovat. Děti si nesmějí s produktem hrát. Produkt mohou používat děti od 8 let a starší a také osoby se sníženými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání a chápou z toho vyplývající nebezpečí. Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.

POUŽITÍ V SOULADU S URČENÍM

• Produkt je určený výhradně pro použití v zařízení rolety.
• Produkt smí být používán pouze v řádně nainstalovaných zařízeních rolet.
• Zařízení rolety musejí být v bezvadném stavu.
• Závady na zařízení rolety musejí být odstraněny před instalací a poškozené díly musejí být vyměněny.
• Jakékoliv jiné použití produktu je považováno za použití v rozporu s určením.

SCHELLENBERG

• Roleta musí být zajištěná proti posunutí do strany. (aretovaný závěs rolety podle norem DIN EN 13695, EN 12045)
• Za újmy na zdraví, věcné škody a následné škody při použití v rozporu s určením firma Alfred Schellenberg GmbH neručí.
• Produkt smí být provozován pouze se schválenými rádiovými vysílači Schellenberg.

EU PROHLÁŠENÍ O SHODĚ

Motor rolety (č. pol. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) splňuje platné požadavky evropských a národních směrnic. Shoda byla doložena. Úplný text EU prohlášení o shodě je k dispozici na následující internetové adrese: http://www.schellenberg.de (položka nabídky „Service“ v centru stahování).

Směrnice 2006/42/ ES o strojních zařízeních

Směrnice 2014/53/EU (RED) o rádiových zařízeních

Směrnice o elektromagnetické kompatibilitě 2014/42/ES

Směrnice 2011/65/EU o omezení používání některých nebezpečných látek (RoHS)

Neodkládejte do domovního odpadu! Produkt je recyklovatelný a lze ho odevzdat ve sběrném dvoře nebo do kontejneru pro elektroodpad.

ZÁRUČNÍ PODMÍNKY

Zaručujeme, že naše výrobky nevykazují vady materiálu ani zpracování. Záruka se nevztahuje na škody, které byly způsobeny:

• normálním opotřebením, vzniklým při používání
• neodbornou montáží, připojením, obsluhou nebo péčí
• vyšší mocí nebo ostatními vnějšími vlivy
  ■ neodbornou údržbou a opravou třetími osobami
• technickými změnami, provedenými třetí osobou

V případě reklamace rozhodneme o tom, zda výrobek opravíme, nebo vyměníme za rovnocenný produkt značky SCHELLENBERG. Záruční doba se neprodlužuje o dobu potřebnou k výměně nebo opravě produktu! Předpokladem pro uznání nároku na záruku je předložení dokladu o zakoupení. Při zaslání produktu prosím přiložte kopii dokladu a také popis vyskytnuvší se závady.

Záruční doba pro Váš zakoupený produkt firmy Schellenberg je 5 let (viz potisk na obalu) a začíná plynout dnem nákupu Vašeho produktu. Tato záruka výrobce nemění zákonné nároky ze záruky, které Vám přísluší jako uživateli vůči prodejci podle platného zákona včetně zvláštních ochranných opatření pro spotřebitele. Záruka ani nevylučuje, ani neomezuje zákonné ručení.

TECHNICKÉ ÚDAJE

Obj. č.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Roletový systém	Mini	Mini	Maxi	Maxi	Maxi
∅ osmihranného hřídele	40 mm	40 mm	60 mm	60 mm	60 mm
Provozní napětí	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Radiofrequência	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Vysílací výkon	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Alcance em edifícios*	20 m	20 m	20 m	20 m	20 m
Utahovací moment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Período de ligação	4 minuty	4 minuty	4 minuty	4 minuty	4 minuty

TECHNICKÉ ÚDAJE

Obj. č.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
max. plocha rolety z plastu	4,0 m^2 6,0 m^2 4,2 m^2 8,5 m^2 15 m^2
Tažná síla max.	15 kg	25 kg	20 kg	34 kg	60 kg
Jmenovitý výkon	98 W	144 W	113 W	161 W	228 W
Nastavení koncových poloh	Rádiový provoz	Rádiový provoz	Rádiový provoz	Rádiový provoz	Rádiový provoz
vč. nástěnného uložení	1 komfortní sada	1 komfortní sada	1 komfortní sada	1 komfortní sada	1 komfortní sada
Záruční doba	5 let	5 let	5 let	5 let	5 let

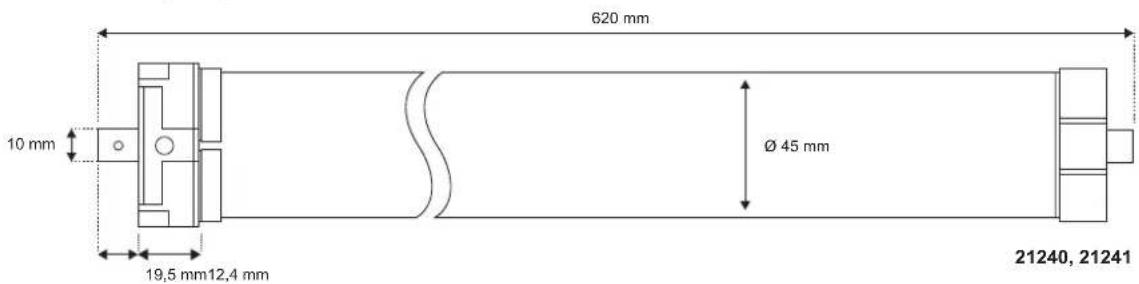

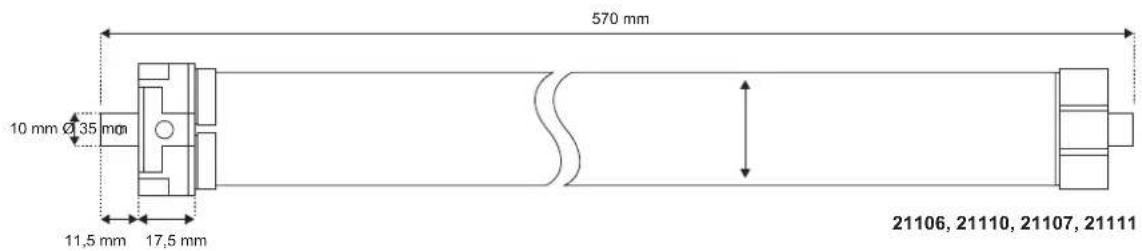

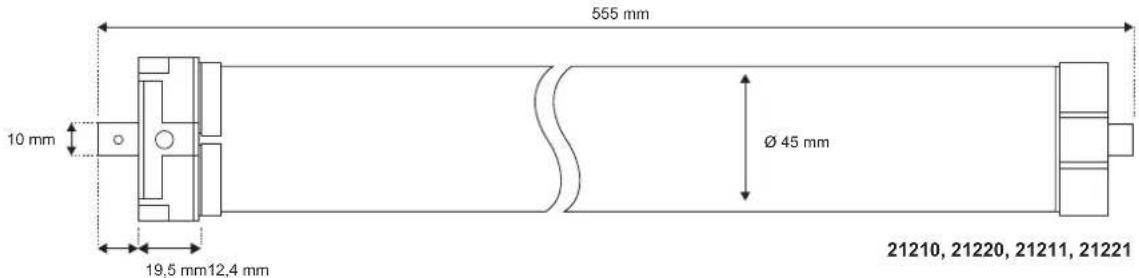

max. montážní délka	570 mm	570 mm	555 mm	555 mm	620 mm
Výkon Pohotovostní režim	1,0 W	1,0 W	1,0 W	1,0 W	1,0 W
Stupeň krytí	IP44	IP44	IP44	IP44	IP44
Počet otáček naprázdno	14 ot./min.	17 ot./min.	15 ot./min.	15 ot./min.	15 ot./min.
Třída izolace	H	H	H	H	H
Třída ochrany	I	I	I	I	I
Hladina akustického tlaku	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Vysílací dosah může být ovlivněn stavebními okolnostmi. Neumístujte produkt do blízkosti zdrojů rušení, jako jsou velké kovové předměty, elektrospotřebiče s kovovým pláštěm apod.

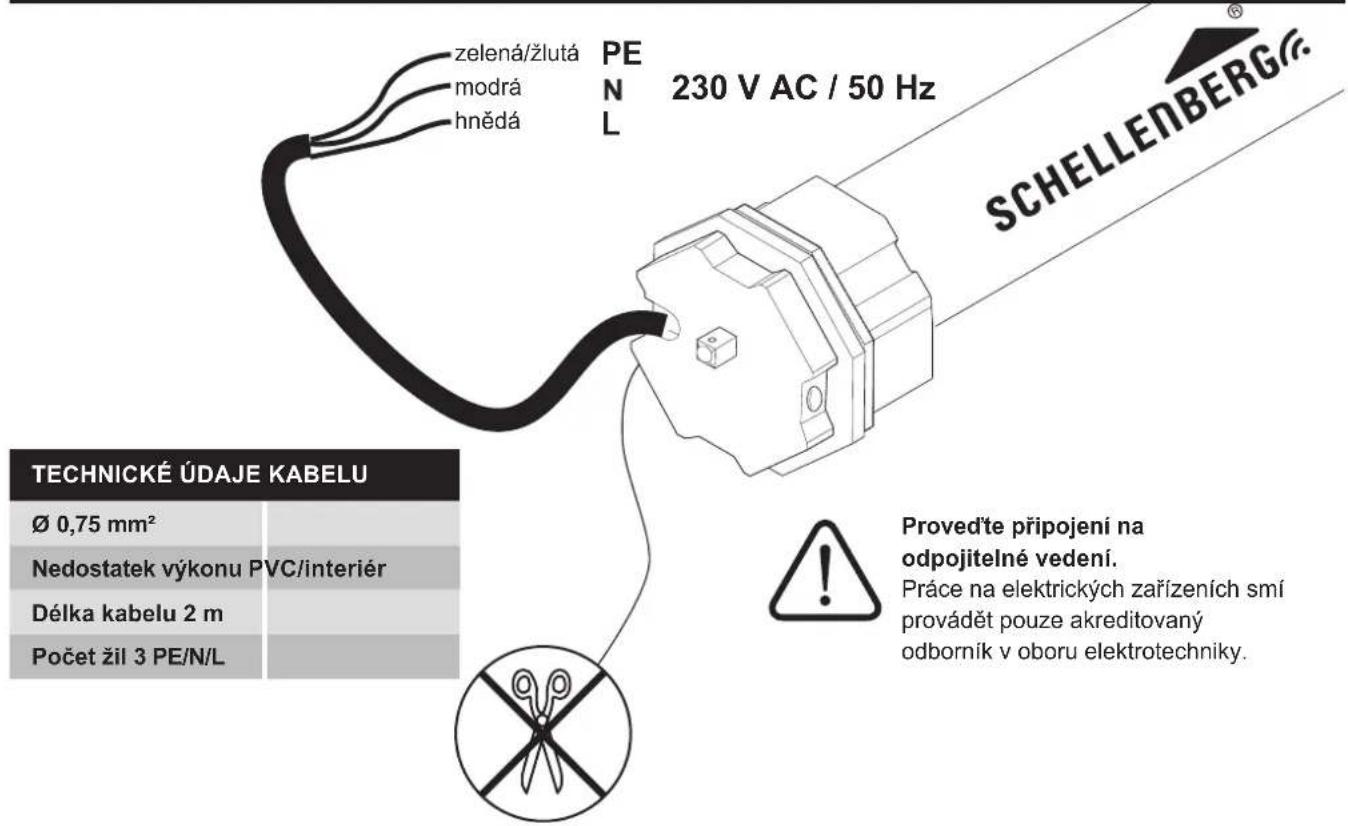

PŘIPOJENÍ KABELU

KAZALO VSEBINE

Varnost in navodila 50

Izjava EU o skladnosti 51

A1 Výpočet vlnového rozmeru 151

D8 Zatvorit' programovací režim 171

D9 Testovací chod 171

E Zaučenie d'alších motorov roliet 172

F Programovanie/spojenie motora rolety pomocou systému Smart Home....174

Hrozi nebezpečenstvo zásahu elektrickým prúdom!

Bezpečnost' a pokyny.... 65

Technické údaje.... 66

Vážená zákazníčka, vážený zákazník,

Proved'te připojení na odpojitelné vedení.

Práce na elektrických zařízeních smí provádět pouze akreditovaný odborník v oboru elektrotechniky.

CZ Upozornění: Režim učení je aktivní, jakmile tuto skutečnost potvrdí motor rolety signálním tónem a krátkým pohybem vpřed a vzad. Poté máte asi 15 minut čas, než se režim učení znovu ukončí, aniž byste provedli jakékoliv nastavení.

Upozornění: Pokud je ke stejnému napájecímu vedení připojených více motorů rolet, namontujte je pokud možno tak, aby bylo možné každý motor zvlášť odpojit od napájení. K jednomu napájecímu vedení lze připojit max. 5 motorů rolet.

CZ Další možnosti nastavení naleznete v návodu k obsluze ručního dálkového ovladače.
