BRUGSANVISNING Rollopower Premium Schellenberg

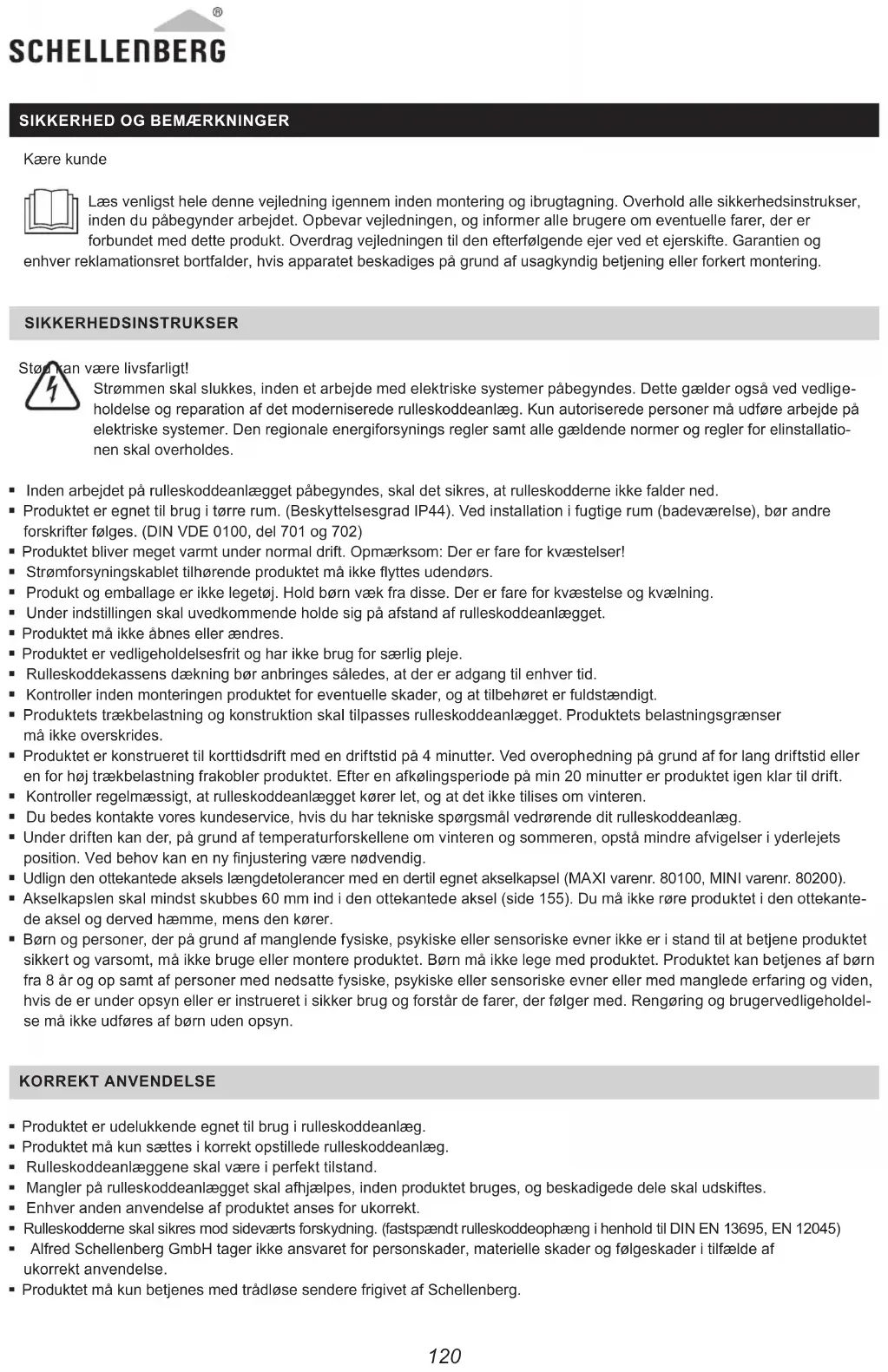

Kære kunde Læs venligst hele denne vejledning igennem inden montering og ibrugtagning. Overhold alle sikkerhedsinstrukser, inden du påbegynder arbejdet. Opbevar vejledningen, og informer alle brugere om eventuelle farer, der er forbundet med dette produkt. Overdrag vejledningen til den efterfølgende ejer ved et ejerskifte. Garantien og enhver reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening eller forkert montering. SIKKERHEDSINSTRUKSER Stød kan være livsfarligt! Strømmen skal slukkes, inden et arbejde med elektriske systemer påbegyndes. Dette gælder også ved vedlige- holdelse og reparation af det moderniserede rulleskoddeanlæg. Kun autoriserede personer må udføre arbejde på elektriske systemer. Den regionale energiforsynings regler samt alle gældende normer og regler for elinstallatio- nen skal overholdes. Inden arbejdet på rulleskoddeanlægget påbegyndes, skal det sikres, at rulleskodderne ikke falder ned. Produktet er egnet til brug i tørre rum. (Beskyttelsesgrad IP44). Ved installation i fugtige rum (badeværelse), bør andre forskrifter følges. (DIN VDE 0100, del 701 og 702) Produktet bliver meget varmt under normal drift. Opmærksom: Der er fare for kvæstelser! Strømforsyningskablet tilhørende produktet må ikke yttes udendørs. Produkt og emballage er ikke legetøj. Hold børn væk fra disse. Der er fare for kvæstelse og kvælning. Under indstillingen skal uvedkommende holde sig på afstand af rulleskoddeanlægget. Produktet må ikke åbnes eller ændres. Produktet er vedligeholdelsesfrit og har ikke brug for særlig pleje. Rulleskoddekassens dækning bør anbringes således, at der er adgang til enhver tid. Kontroller inden monteringen produktet for eventuelle skader, og at tilbehøret er fuldstændigt. Produktets trækbelastning og konstruktion skal tilpasses rulleskoddeanlægget. Produktets belastningsgrænser må ikke overskrides. Produktet er konstrueret til korttidsdrift med en driftstid på 4 minutter. Ved overophedning på grund af for lang driftstid eller en for høj trækbelastning frakobler produktet. Efter en afkølingsperiode på min 20 minutter er produktet igen klar til drift. Kontroller regelmæssigt, at rulleskoddeanlægget kører let, og at det ikke tilises om vinteren. Du bedes kontakte vores kundeservice, hvis du har tekniske spørgsmål vedrørende dit rulleskoddeanlæg. Under driften kan der, på grund af temperaturforskellene om vinteren og sommeren, opstå mindre afvigelser i yderlejets position. Ved behov kan en ny njustering være nødvendig. Udlign den ottekantede aksels længdetolerancer med en dertil egnet akselkapsel (MAXI varenr. 80100, MINI varenr. 80200). Akselkapslen skal mindst skubbes 60 mm ind i den ottekantede aksel (side 155). Du må ikke røre produktet i den ottekante- de aksel og derved hæmme, mens den kører. Børn og personer, der på grund af manglende fysiske, psykiske eller sensoriske evner ikke er i stand til at betjene produktet sikkert og varsomt, må ikke bruge eller montere produktet. Børn må ikke lege med produktet. Produktet kan betjenes af børn fra 8 år og op samt af personer med nedsatte fysiske, psykiske eller sensoriske evner eller med manglede erfaring og viden, hvis de er under opsyn eller er instrueret i sikker brug og forstår de farer, der følger med. Rengøring og brugervedligeholdel- se må ikke udføres af børn uden opsyn. KORREKT ANVENDELSE Produktet er udelukkende egnet til brug i rulleskoddeanlæg. Produktet må kun sættes i korrekt opstillede rulleskoddeanlæg. Rulleskoddeanlæggene skal være i perfekt tilstand. Mangler på rulleskoddeanlægget skal afhjælpes, inden produktet bruges, og beskadigede dele skal udskiftes. Enhver anden anvendelse af produktet anses for ukorrekt. Rulleskodderne skal sikres mod sideværts forskydning. (fastspændt rulleskoddeophæng i henhold til DIN EN 13695, EN 12045) Alfred Schellenberg GmbH tager ikke ansvaret for personskader, materielle skader og følgeskader i tilfælde af ukorrekt anvendelse. Produktet må kun betjenes med trådløse sendere frigivet af Schellenberg.DK

21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) opfylder de europæiske og nationale direktivers gældende krav. Overensstemmelsen er dokumenteret. Den fulde tekst fra EU-overensstemmelseserklæringen ndes på internetadressen: http://www.schellenberg.de (menupunkt „Service“ i download-centret). Må ikke bortska󰀨es med husholdningsa󰀨aldet! Produktet kan genbruges og aeveres på genbrugsstationen eller et indsamlingssted til elektrisk husholdningsa󰀨ald. GARANTIBETINGELSER Vi garanterer, at vores produkter er uden materiale- og fremstillingsfejl. Ikke omfattet af garantien er skader, der er forårsaget af: brugsrelateret, normal slitage ukorrekt montering, tilslutning, betjening eller behandling force majeure eller andre ydre påvirkninger ukorrekt vedligeholdelse og reparation udført af tredjepart tekniske ændringer udført af tredjepart I tilfælde af garanti vil vi efter eget valg reparere produktet eller udskifte det med et tilsvarende SCHELLENBERG-produkt. Garantitiden forlænges ikke på grund af udskiftning eller reparation! Forudsætning for brug af garantien er, at der fremlægges kvittering. Når du indsender produktet, bedes du vedlægge en kopi af kvitteringen og en beskrivelse af fejlen. Garantiperioden for dit erhvervede Schellenberg-produkt er på 5 år (se tryk på emballagen) og starter på købsdatoen for dit produkt. Producentgarantien påvirker ikke lovmæssige garantikrav, som du har ret til som forbruger, over for sælger iht. gæl- dende ret inkl. særlige beskyttelsesbestemmelser for forbrugere. Garantien hverken udelukker eller begrænser den lovmæssi- ge reklamationsret. TEKNISKE DATA Varenr. 21106 / 21107 21110 / 21111 21210 / 21211 21220 / 21221 21240 / 21241 Rullejalousi-enhed Mini Mini Maxi Maxi Maxi Ø Ottekantede hjulaksel 40 mm 40 mm 60 mm 60 mm 60 mm Driftsspænding 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz Trådløs frekvens 868,4 MHz 868,4 MHz 868,4 MHz 868,4 MHz 868,4 MHz Sendee󰀨ekt maks. 10mW maks. 10mW maks. 10mW maks. 10mW maks. 10mW maks. Rækkevidde i bygninger* 20 m 20 m 20 m 20 m 20 m Omdrejningstal 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm maks. Tænd-varighed 4 minutter 4 minutter 4 minutter 4 minutter 4 minutter maks. Overade kunststof rullejalousier 4,0 m² 6,0 m² 4,2 m² 8,5 m² 15 m² Trækkraft maks. 15 kg 25 kg 20 kg 34 kg 60 kg Mærkee󰀨ekt 98 watt 144 watt 113 watt 161 watt 228 watt Justering af yderstilling Trådløs Trådløs Trådløs Trådløs Trådløs122

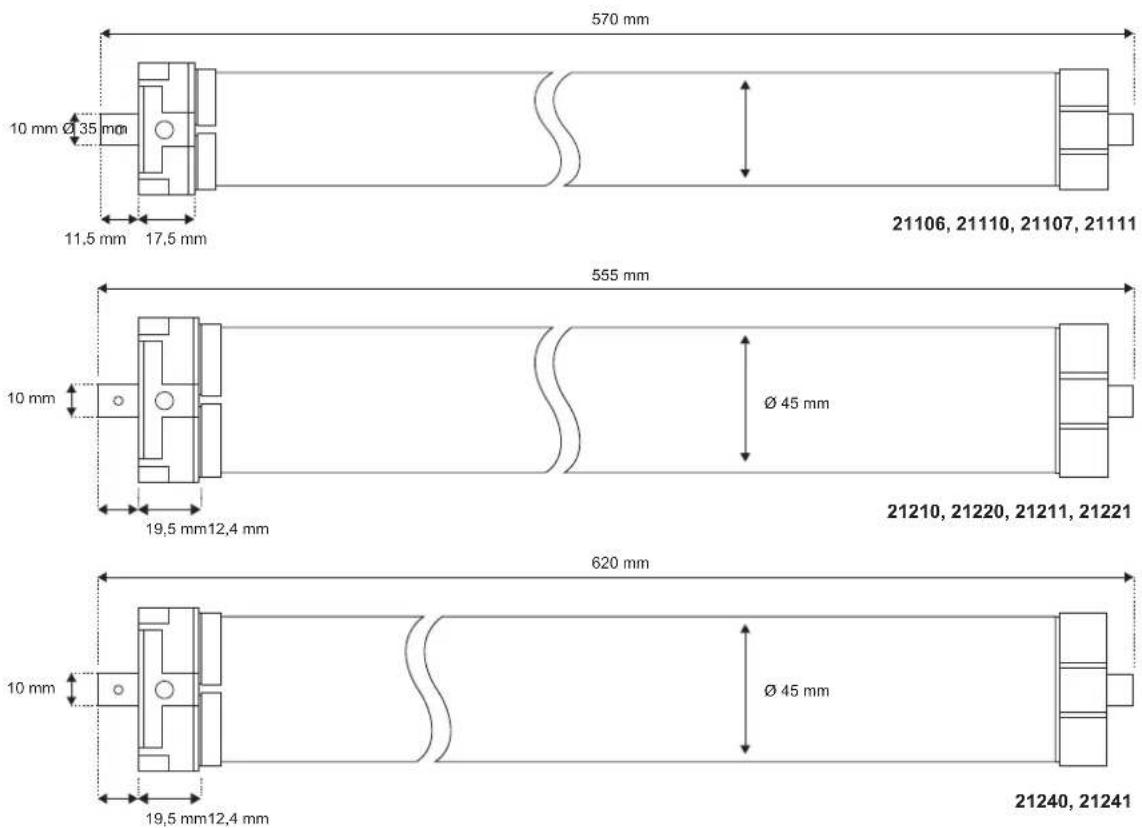

• Den trådløse rækkevidde kan påvirkes af konstruktionsmæssige forhold. Placér ikke produktet i nærheden af inteferenskilder som store genstande, elektroniske apparater med metalhus og lign. 17,5 mm 570 mm 11,5 mm 10 mm Ø 35 mm Ø 45 mm 21106, 21110, 21107, 21111 21210, 21220, 21211, 21221 555 mm 19,5 mm12,4 mm 10 mm Ø 45 mm 21240, 21241 620 mm 19,5 mm12,4 mm 10 mm TEKNISKE DATA Varenr. 21106 / 21107 21110 / 21111 21210 / 21211 21220 / 21221 21240 / 21241 inkl. vægadapter 1 komfort sæt 1 komfort sæt 1 komfort sæt 1 komfort sæt 1 komfort sæt Garantiperiode 5 år 5 år 5 år 5 år 5 år maks. Indbygningslængde 570 mm 570 mm 555 mm 555 mm 620 mm Ydelse Standbytilstand 1,0 watt 1,0 watt 1,0 watt 1,0 watt 1,0 watt Beskyttelsesgrad IP44 IP44 IP44 IP44 IP44 Tomgangsomdre- jningstal 14 U/min 17 U/min 15 U/min 15 U/min 15 U/min Isolationsklasse H H H H H Beskyttelsesklasse I I I I I Lydtryksniveau ≤ 70 dB(A) ≤ 70 dB(A) ≤ 70 dB(A) ≤ 70 dB(A) ≤ 70 dB(A)DK

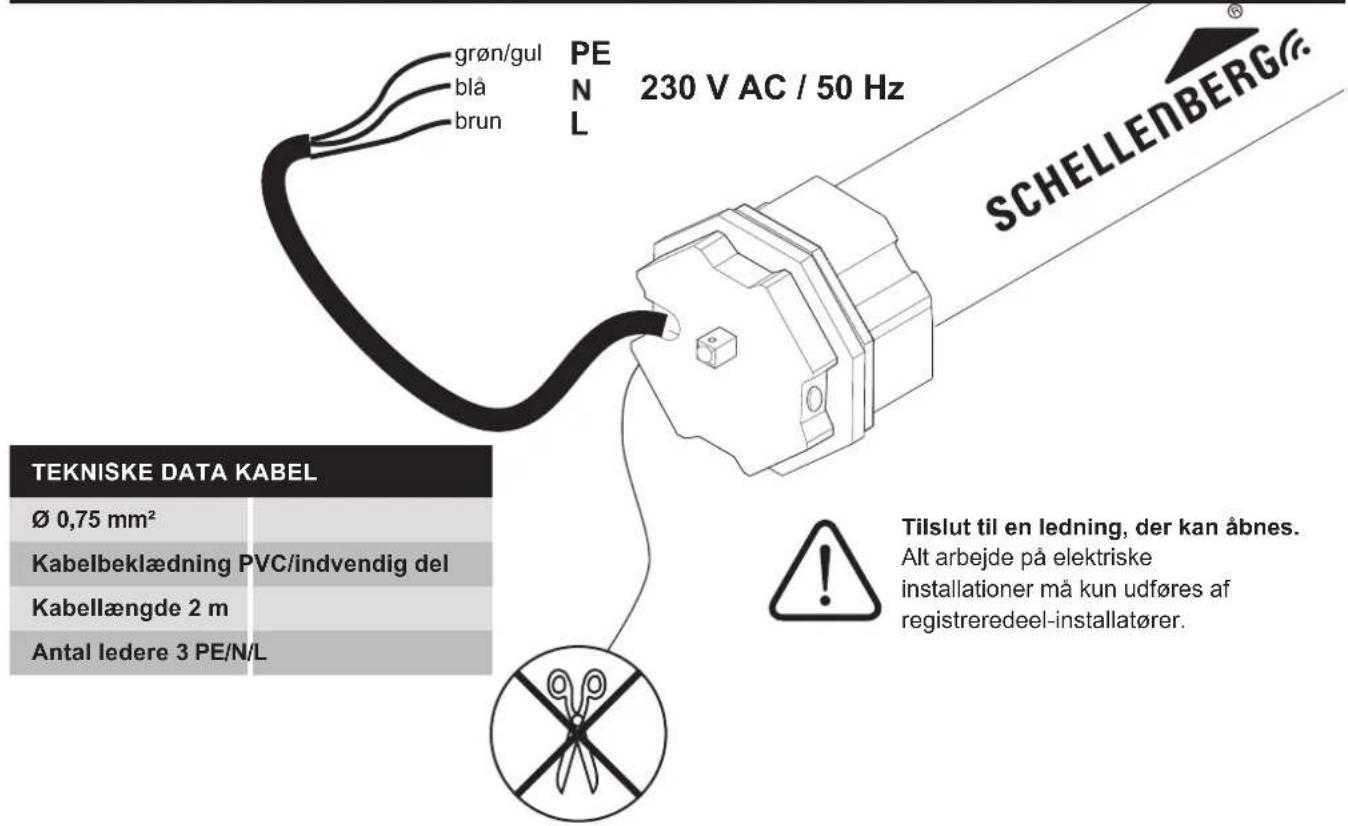

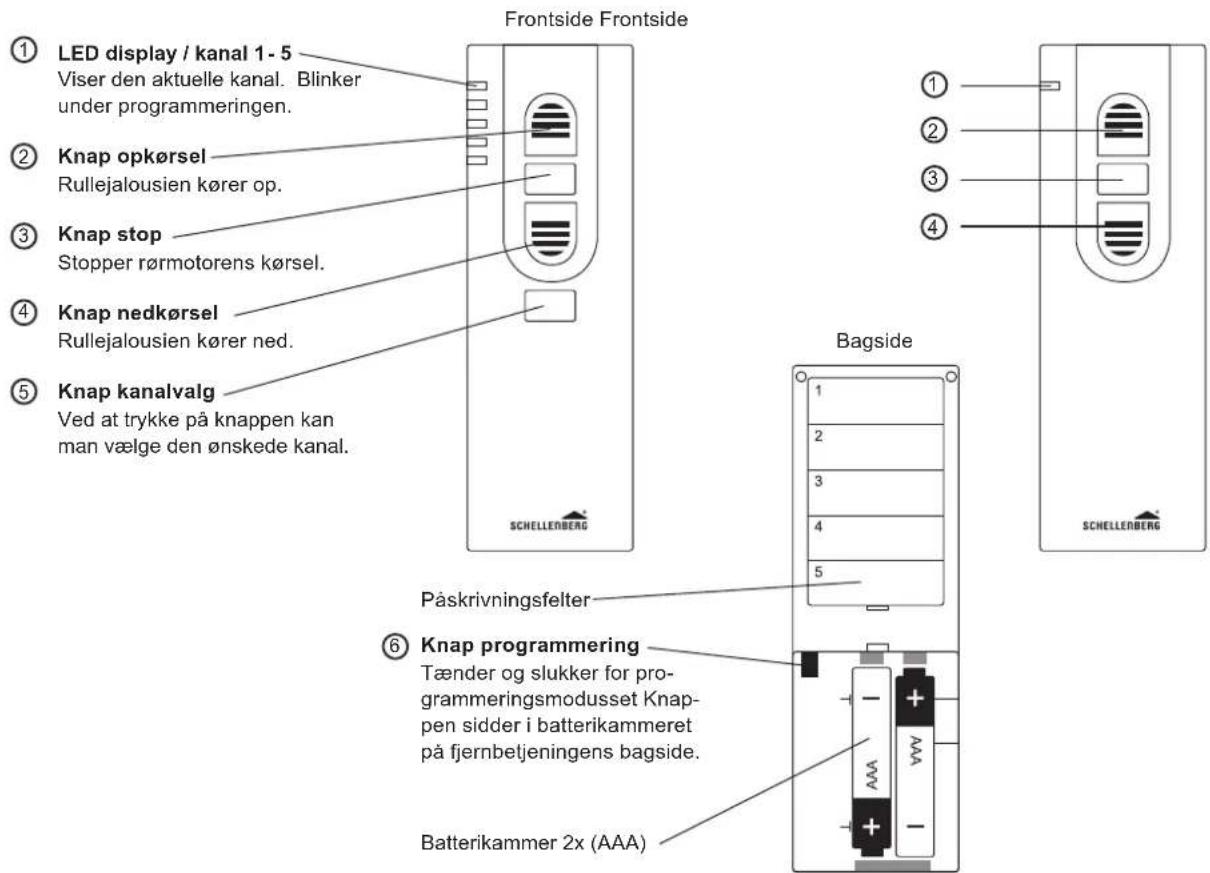

Ø 0,75 mm² Kabelbeklædning PVC/indvendig del Kabellængde 2 m Antal ledere 3 PE/N/L Tilslut til en ledning, der kan åbnes. Alt arbejde på elektriske installationer må kun udføres af registrerede el-installatører. TASTEVEJLEDNING LED display / kanal 1 - 5Viser den aktuelle kanal. Blinker under programmeringen.Knap opkørselRullejalousien kører op.Knap stopStopper rørmotorens kørsel.Knap nedkørselRullejalousien kører ned.Knap kanalvalgVed at trykke på knappen kan man vælge den ønskede kanal.Frontside Frontside

Tilslut til en ledning, der kan åbnes. Alt arbejde på elektriske installationer må kun udføres af registrerede el-installatører.

Læs mere om indstillingsmulighederne i den trådløse fjernbetjenings brugervejledning.
