HASZNÁLATI ÚTMUTATÓ Solo 6646 AL-KO

1. Dokrcic nakrtki szesciokatne (06/2).

5 URUCHOMIENIE

5.1 Paliwo

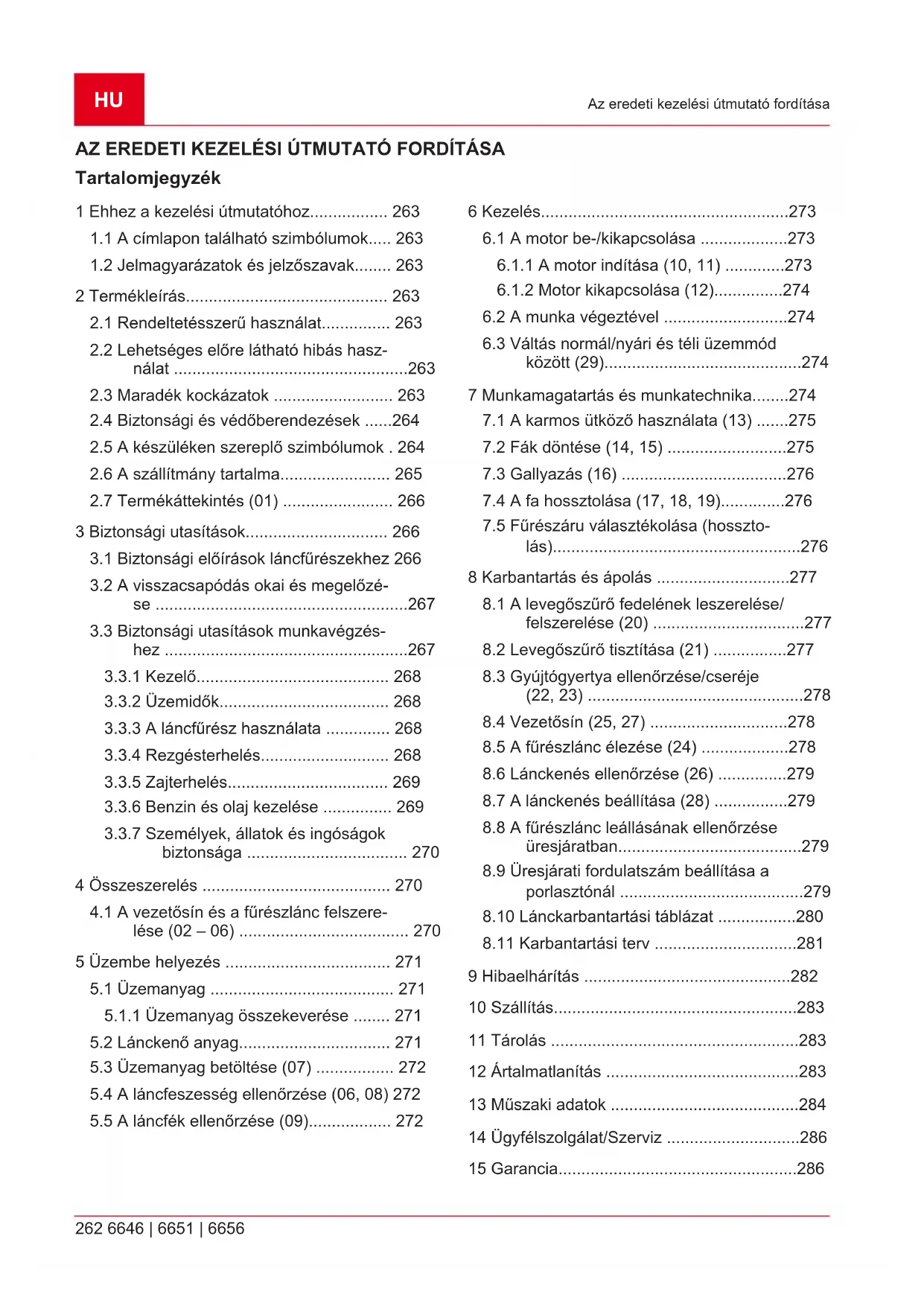

1 Ehhez a kezelési utmutatóhoz. 263

1.1 A címlapon taláhato szimbóolumok...... 263
1.2 Jelmagyarazatok es jelzoszavak.... 263

2 Terméklefras. 263

2.1 Rendeltetesszeru hasznalat 263
2.2 Lehetséges elore lathato hibas hasznalat 263
2.3 Maradek kockazatok 263
2.4 Biztonsági és védöberendezések .....264
2.5 A keszuleken szereplő szimbólumok. 264
2.6 A szallitmány tartalma 265
2.7 Termékattekintés (01) 266

3 Biztonsagi utasitások. 266

3.1 Biztonsági elóirások lancfúreszekhez 266
3.2 A visszacsapodás okai és megelősezse 267
3.3 Biztonsagi utasitások munkavégzéshez .267

3.3.1 Kezeló 268
3.3.2 Üzemidok 268
3.3.3 A lancfurész hasznalata 268
3.3.4 Rezgesterhelés 268
3.3.5 Zajterhelés 269
3.3.6 Benzin es olaj kezelése 269
3.3.7 Szemelyek, állatok és ingóságok
biztonsága 270

4 Osszeszerelés 270

4.1 A gezetösin és a füreszlanc felszere- lese (02 - 06) 270

5 Üzembe helyezés 271

5.1 Üzemanayag 271
5.1.1 Üzemanyag összekeverése 271
5.2 Lánckenő anyag 271
5.3 Üzemanayag betölte (07) 272
5.4 A lancfeszesség ellenörzese (06, 08) 272
5.5 A lancfek ellenorzese (09). 272

6 Kezelés. 273

6.1 A motor be-/kikapcsolasa 273
6.1.1 A motor inditasa (10, 11) 273
6.1.2 Motor kikapcsolasa (12) 274

6.2 A munka végéztével 274
6.3 Valtas normal/nyari es teli uzemmod kozott (29). 274

7 Munkamagatartás es munkatechnika. 274

7.1 A karmos utkozho hasznalata (13) ....275
7.2 Fak dontese (14, 15) 275
7.3 Gallyazás (16) 276
7.4 A fa hossztolasa (17, 18, 19) 276
7.5 Fureszaru valasztekolasa (hossztolas). 276

8 Karbantartás és ápolas 277

8.1 A levego szur fedelenek leszerelse/ felszerelse (20) 277
8.2 Levegoszuro tisztlitasa (21) 277
8.3 Gyújógyertya Ellenőrsezése/cseréje (22, 23) 278
8.4 Vezetosin (25, 27) .278
8.5 A fureszlanc elezese (24) 278
8.6 Lánckenés ellenörzese (26) 279
8.7 A lánckenés beallitasa (28) 279
8.8 A fureszlanc leallasanak ellenorzese uresjaratban.279
8.9 Üresjárati fordulatszám beállitása a porlasztónal 279
8.10 Lánckarbantási tablazat 280
8.11 Karbantartasi terv 281

9 Hibaelhárítas 282

10 Szallitas. 283
11 Tárolás 283
12 Artilmatlanitas 283
13 Muszaki adatok 284
14 Ugyfelszolgalat/Szerviz 286
15 Garancia. 286

1 EHHEZ A KEZELESI UTMUTATOHOZ

A nemet valtozat esetuben az eredeti uzemeltetesi utmutatorol van szo. Minden mas nyelvi valtozat az eredeti uzemeltetesi utmutato forditasa.
Tárolja mindig úgy ezt a kezeleşi utmutató, hogy barmikor beleolvashasson, ha a berendezéssel kapcsolatos informacióra van szüksege.
Másik szeménynekCsak ezzel a kezelési utmutatóval együtt adja tovább a készüléket.
Olvassa el es tartsa be a jelen kezelesi utmutatóBiztonsagi tudnivaloit es figyelmezteteseit.

1.1 A címlapon található szimbólumok

Szmbó-lum

Uzembe helyezes elott feltetlenul olvassa el gondosan ezt a kezelesi utmutatot. Ez a zavarmentes munkavegzes es a hibamentes kezelés feltetele.

Uzemeltetési utmutató

Benzines keszüléket ne muködtessen nyilt láng vagy hoforrások kozelben.

1.2 Jelmagyarazatok és jelzöszavak

VESZÉLY! Olyan veszélyes helyzet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérülseket eredményez.

FIGYELMEZTETÉS! Olyan potenciálan veszélyes helyzet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérülseket erednényezhet.

VIGYAZAT! Olyan potenciálan veszelyes helyzet jelez, amely - ha nem kerülik el - ki-sebb vagy kozepesen sulyos seruléseket eredmenyezhet.

FIGYELEM! Olyan helyzet jelez, amely - ha nem kerulik el - anyagi károkat eredményezhet.

TUDNIVALO Az erhetosseget es a hasznalatot segitó, kulonleges tudnivalok.

2 TERMÉKLEÍRÁS

Ez a kezelési utmutato egy benzinmotorral üzemeltetett kézi lancfürészt mutat be.

2.1 Rendeltetésszerü hasznalat

Ez a keszülek kerti fafürészelési munkákra hasznalható:

fatorzsek furészelése
elfa furészèlese
- agak fureszelése a vágasi hossztól fuggöen A készülékCsak teljesen összeszerelt allapotban hasznalható.

Ez a gép magancélu hasznalatra készült. Minden mas felhasznalás, valamint az engedély nélküli atépités vagy hozaépités helytelen hasznalatnak minősül, ami a jotállas megszünését, valamint a megfeleloségi nyilatkozat (CE-jelóles) érvenytelenné valásat eredményezi, és a gyárto a felhasznalóvagy harmadik felet érö minded kár esetében mentesül a felelosseg alól.

VIGYAZAT! Sérulésveszély nem rendeltetesszerú alkalmazás miatt! Ha a lancfureszt idegen testeket tartalmazo fa- vagy egyeb anyagok fureszelésere hasznalják, sérulés tortenhet.

A lancfurészt csak konnyu fafurészelési munkakhoz hasznalja.
Fúreszelés elött keresse meg a fában lévo idegen testeket, pl. szegeket, csavarokat, v-asalatkat.

2.2 Lehetséges elore lathato hibas hasznalat

A keszülek nem alkalmas nyilvános parkokban és sportlétesítányekben történő iparszerő hasznalatra, valamint mező- és erdoğanzáságokban való alkalmazásra sem.

Mindenek elott a kovetkezokre ügelyjen:

Ne vágon le olyan ágakat, amelyek kozvetlenül vagy hegyes szöget bezárva a felhasználo vagy mászemélyek felett talalható.
Ne hasznaljon Faradt olaj.
A keszüléket robbanásveszélyes környezetben ne használja.

2.3 Maradek kockázatok

Még a készülék rendeltetesszerú hasznalata esétén is mindig marad valamennyi esszerú kockázat, amely nem zarhato ki. A készülék fajtajabol és szerkezetbol adódoan alkalmazástol fuggöen

a kōvetkezō potenciális veszélyeztetešek fordulhatnak eló:

A lánc szabadon lévo fogainak megérintése (vágasi sérulés veszélye).
Hozzaféres a MOZgo lánchoz (vagasi sérulés veszélye).
A pajzs hirtelen es varatlan mozgasa (vagasi serulés veszelye).
A lanc alkatrészeinek levalása (vagasi / egyeb serulések veszelye).
A megmunkált fa darabjainak levalasa.
A megmunkalt fa részecskeinek belégzese.
A benzinmotor fustgazai.
A bör érintkezésé az üzemanyaggal (benzin/ olaj).
A hallás károsodása munka kozben, ha a kezelő nem visel hallásvedót.

2.4 Biztonsági és védöberendezesek

FIGYELMEZTETÉS! Sérulésveszély. A sé-rûlt es kikiṭatottBiztonságiés védōberendezešek sulyos sérulëseket okozhatnak.

A séruiltBiztonságiés védoberendezéseket javittassa meg.
ABiztonsagi es vedoberendezeseket soha ne iktassa ki.

Vezetösin védōtokja

Szallitas elott a vedoburkolatot a gezetosinre es a fureszlancra fel kell helyezni azsemelyi serulesek es anyagi krok elkerulésenek erdekében.

Lancék

A lancéket egy visszacapás során a kezvedó kioldja és ezzel a muködó lancfúreszt azonnal le-allitja.

Biztonsági reteszelogomb

A gázkar csak akkor nyomhato meg, ha a biztonsági reteszelogombat már megnyomták.

2.5 A keszüléken szereplő szimbólumok

Szimbó-lum	Jelentés
!	A kezelésnél különös óvatosságot tanúsítson!
	Visszarúgás veszélye!

Szimbó-lum	Jelentés
	Üzembe helyezés előtt olvassa el a kezelési útmutató!
	Viseljen védősisakot, hallásvédőt és szemvédőt!
	Viseljen védőkesztyű!
	Viseljen erős cipőt!
	A láncfūrészt ne műkötesse egy kézzel!
	A láncfūrészt mindig két kézzel mű-kötesse!
	Benzin/olaj keverék tartálya
→d	Primer
	Nap: Normál/nyári üzemnéld
	Hópehely: Téli üzem

ABiztonsagos üzemeltetéshez es a karbantartashoz szimbólumokat helyeztunk el a szerszámon. Mindig vegye figyemlebe ezeket.

Szimbó-lum	Jelentés
	Csatlakozó az üzemanyag-keverék betöltéséhez Helye: A benzintartályon, a tank-sapka közelében
	A láncolaj betöltésére szolgáló csat-lakozó Helye: Az olajartályon, az olajtar-tály sapkájának közelében
STOP	A motorkapcsoló működése; állítsa a kapcsoló t a „STOP" pozícióba, a motor azonnal leáll. Helye: a hátsó markolattól balra
	Hidegindító forgatható gombjának működtetése: Ha elfordítja a hideg-indító forgatható gombját az oramutató járásával ellentétes irányba, a fojtószelep elzárul. Ha a fojtószelep el van zárva, forgassa el a hidegindító gombját az oramutató járásával egyező irányba a fojtószelep is-mételt kinyitásához. Helye: Légszǔró tető
CHAIN OIL MAX	Olajpumpa beálítása: Forsassa el a rudat egy csavarhúzóval a nyíl irányába a MAX állásig, ha erősebb olajáramlást szeretne, illetve a MIN állás irányába, ha kisebb olajáram-lást szeretne. Helye: A hajtóegység alja
H	A „H" felolés alatti csavar a keverék beálítására szolgál nagy fordulatsámon. Helye: a hátsó markolat jobb felső részén
L	Az „L" felolés alatti csavar a keverék beálítására szolgál kis fordulatszá-mon. Helye: a hátsó markolat jobb felső részén
T	A „T" felolés feletti csavar a keverék beálítására szolgál üresjárati fordu-latszámon. Helye: a hátsó markolat jobb felső részén

Szimbó-lum	Jelentés
	Azt mutatja, hogy a láncfék melyik irányban old ki (fehér nyíl), illetve húz be (fekete nyíl). Helye: a lánckerékburkolat felső ré-szén
	Azt mutatja, hogy a lánc melyik irányban van felszerelve. Helye: A gezetősín elülso oldala
	A dekompresszor szelep kinyitásá-hoz nyomja meg a dekompresszáló gombot.
115dB	Garantált zajsztint: 6646: 115 dB(A) 6651 és 6656: 116 dB(A)

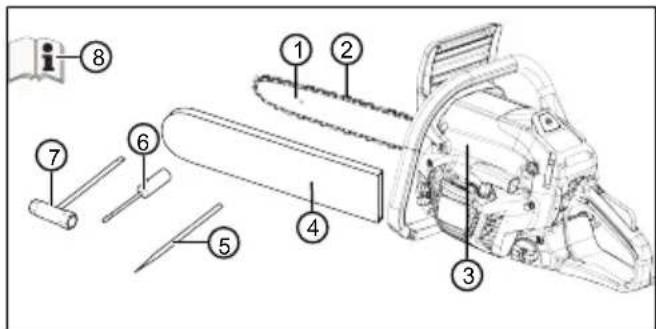

2.6 A szallitmány tartalma

Kicsomagolas utan ellenorizze, hogy az osszes reszegyseget leszallitottak-e.

Sz. Alkatrész

1 Vezetősín

2 Fürészlánç

3 Benzines láncfürész

4 A gezetősín védőtokja

5 Reszelő

6 Csavarhúzó

7 Kombinál't kulcs

Sz. Alkatrész

8 Üzemeltetési utmutató

2.7 Termékattekintés (01)

Sz. Alkatrész

1 Vezetosin
2 Fureszlanc
3 Elso kézvedo
4 Elulso kengyelmarkolat
5 Legszüro tetö
6 Levegoszuro fedelenek rogztocsavarjai
7 Gazkar
8 Biztonsági reteszelogomb
9 Hátso kengyelmarkolat
10 Billenogomb a motor kikapcsoláshoz, onvisszaálló
11 Üzemanyagtartály
12 Hideginditó forgathato gombja (hideginditáshoz)
13 Inditomarkolat
14 Olajtartaly
15 A gezetösín védótokja
16 Fatámasztó bordázat
17 Rögzítoanyák a vezetósinhéz
18 Sinrogzito
19 Primer golyó
20 Dekompresszáló gomb
21 Üzemeltetési utmutató

3 BIZTONSÁGI UTASITÁSOK

Naponta minded hasznalat elott es minded leesés vagy mas esemeny, pl. utkozes vagy utés miatti erszakos behatasok bekovetkezte utan ellenorizze a keszulek seruliseit es uzembitzos allapotat.
Ellenorizze az uzemanyag-rendszer tomitett-segét és aBiztonsagi berendezesek uzemke-pessegét. Nem uzembiztos keszulekeket semmikeppen se hasznaljon tovabb. Ketseg eseten keresse fel szakkereskedojet.

A keszülékkel vegzett munka kozben viseljen hallásvédót, különösen, ha a napi munkaidő meghaladja a 2,5 orat. A keszülék használata erős zajjal jár, ami a kezelő halláskárosodá-sát okozhatja.
Viseljen rezgésalló lábbelit és rendszeresentartson szünetet az ujjelszínezódési betegsegelkerülése erdekében. A keszülék hosszabbideig tartó hasznalata a vibrácio réven a kezek verellatásanak zavarához gezehet. Pontos hasznalati idöartamot nem lehet meghatározni. Ez kulönboź tényezoktokfugg. Akszülék allandó hasznalata eseten ügyeljen akezeire és az ujjaira. Forduljon orvoshoz, ha olyan tunetek tapasztalhatok, minta tapintaselvesztése, fajdalom, viszketés, a testi ercsökkenese vagy a börszín vagy magának abörnek a megvaltozasa.
Soha ne hasznalja a keszüléket zart helyiségekben, és kapcsolja ki, ha a keszülék hasznalata közben rosszullétet, hanyingert vagy gyengeséget érez. Azonnal forduljon orvoshoz. A keszülék mergezo fustgázokat termel, ha a motor muködk. Ezek a gazok szagtalanok és szintelenek lehetnek.
Ne muködtesse a keszüléket nyilt lang vagy hoforrások kozelében. A benzin és a kenőolaj fokozottan gyulékony anyagok.
Viseljen porvedo maszkot, ha a keszülékkel vegzett munka kozben fureszpor, por vagy fust keletkezik. Ezek egészszegkárosíto hatásuak lehetnek.

3.1 Biztonsági elóirások láncfürészekhez

Minden testresztartsa tavol a mukodofurész lancatl. Gyozodjon meg a furész inditasa elott arrol, hogy a furészlanc semmihez nem er hozza.A lancfurresszel vegzett munka kozben egyetlen pillanatnyi figyelmetlenseg is a ruhazat vagy testreszek furészlancba csipodeset okozhatja.
A lancfurészt jobb kezevel mindig a hatsó fogónal, bal kezevel az elso fogónal tartsa. A lancfurész forditott helyzetben tartasa noveli a serulések kockázatát, ezert mellözze.
Az elektromos eszkoczCsak az sizgetelt fogantyuknal fogva szabad tartani, kulonben a lancfurasz fedett gezetekinek megérintese kovetkezhet be. Ha a fureszlancaram alatt lev'o gezetekhez er, akkor az elektromos eszkoz fem részei feszultséget gezetové valnak es a kezelot aramutés erheti.

Viseljen védőszemüveget és hallásvededő. További védőfelszerelést javasolunk a fej, a kez és a labak védelmére. A megfelelo védöruházat csökkenti a kirepóló forgács és a fúreszlancnévêletlen érintese okozta sérülés-veszelyt.
Ne dolgozzon a lancfurreszel fán tartoz-kodva. Az eló fával valo munkavégzs fokozza a serulésveszelyt.
Mindig üglyeljen stabil poziciójára, és csak akkor használja a lancfureszt, ha szilard, biztonságos, sik felületen all. A csuszós al-jzat vagy az instabil felület, pl. létra miatt el-veszitheti egyensúlyát vagy a lancfuresz feletti kontrollt.
Ha feszül a vigott ag, vágás kozben számítson esetleges visszacsapódására. Ha elenged a faag feszülse, visszacsapása el-találhatja szerszámot hasznaló személyt és/vagy kiranhatja a lancfúreszt az ellenörzsés alól.
Legyen kūlönen ovatos alnjövenyzet és fiatal fák vágásakor. A vékony anyag a fú-részlancba akadhat és megütheti vagy kibillentheti Önt az egyensülyából.
A lancfurészt elso fogojánal fogva, kikapsolt allapotban szallitsa ugy, hogy a furerszlancot testetol ellenkeziranyban tartja. Szallitas vagy tárolas kozben mindig legyen a lancfurészen a vedotakaró. A lancfurész gondos kezelése csokkenti a mozgo furerzlanc veletlen érintésénék valszinü-segét.
Tartsa be a kenési, lancfeszítési utasitáso-kat és a tartozékok cseréjét. A szakszerütlenül feszített vagy kent lanc elszakadhat vagy noveli a visszacsapódás kockázatat.
A markolatak mindig legyenek szarazak, tisztk, olaj- es zsirmentesek. A zsiros, olajos fogantyu csuszos es az iranyitas elvesztését okozhatja.
Csak fa furészelesére használja a szerszámmal. A lancfurészt csak rendeltetesszerüen használja. Peldául: Ne használja muanyag, fal vagy nem fából levo épitoanyag vagására. A lancfurész nem rendeltetesszeru használata veszelyes helyzeteket okozhat.

3.2 A visszacsapódás okai és megelözese

Visszacsapódás keletkezhet, ha a gezetósin csúcsa targyat érint vagy Hajlik a fa és a fúreszlanc a vágatba szorul.

A sin csucsanak akadallyal valo erintkezese
egyes esetakben oylan varatlan hatrafelé iranyu-lo reakciot valthat ki, amelynel avezetosin felfele
es a kezel'o iranyaba csapodik.

A fureszlancnak a gezetosin felso elenel torteno becsipodese miatt a sin hirtelen a kezel o iranyaba visszauthet.

Minden ilyen reakció ahhoz gezethet, hogy elveszti a furesz feletti Ellenörzést és sulyosan megserülhet. NeBizza magatCsak a Iancfurészbe epitettbiztonsagi berendezesekre.AIancfurész hasznalojakent foganatositson kulönbozo intézkedeseket, hogy baleset- es serulésmentesen dolgozhasson.

A visszacsapodás a szerszám helytelen vagy hibás hasznalatának kovetkezménye. A vissza-csapodás megfelelo, az alábbiakban leirt ovintézkedesekkel megakadályozhato:

Tartsa mindkét kezevel szorosan a fureszt ugy, hogy a huvelykujja és a többi uuja a lancfuresz fogoit körbefogják. Helyezze testét és karjat abba a pozicióba, amelyben a visszacapo erőt képes felfogni. Megfelelo intezkedesek vegrehajtasa eseten a kezelő Ellenörzese alatt tarhatja a hatrafelé ható erőket. Soha ne engedje el a lancfureszt.
Kerülje a nem természetes testtartast es ne végezzen fureszelést vallmagassag felett. Igy elkerülheto a sincsucsal valo veletlen érintkezés es jobban ellenorizheto a lancfuresz varatlan helyzetekben.
Mindig hasznalja a gyartó altal eloirt tartaleksineket es fureszlancokat. A hibás tartaleksinek es fureszlancok a lanc elszakadasat vagy visszacapodásat okozhatjak.
Tartsa be a gyartoiutasitasokat a fureszlanc elezesekor, karbantartasakor. A tul alacsony melységkorlatozo noveli a vissaca-sapodás lehetosegot.

3.3 Biztonsági utasíások munkavégzshez

Tartsa be az adott országban érvényes bizzonsági elóirásokat, pl. a szakmai szervezetek, a társadalombíztosítok, munkávedelmi hatóságok elóirásait.
Csak megfelelo napeny vagy jó megvilágitas mellett dolgozzon.
A munkaterület legyen akadályoktól mentes (pl. levágott fadarabok) - botlásveszély.
Más személyek baleseteiér és azok tulajdonáér a hasznaló viseli a felelosséget.

3.3.1 Kezelő

16 evnel fiatalabb gyermekek es a kezelési utmutatot nem ismero szemelyek a gépet nem hasznalhatjak.
Ha elso alkalommal dolgozik lancfurresszel: Az eladóval vagy egy masik szakemberrel magyaraztassa el, hogyan kell banni a lancfurresszel, vagy vegyen részt egy tanfolyamon.
A lancfurészt hasznaló személynek kipihentnek, egészsegesnek és jo allapotban levonek kell lennie. Ha valaki egészsegügyi okok miatt erökifejtésre nem alkalmas, orvos veleményét kell kéri arrol, hogy a lancfurésszel valo munkavégzes lehetseges-e.
Tegyen intezkedeseket, hogy megvedje magat a rezgési terhelésektól. A szerszám alkalmazásanak modjától fuggöen a tenyleges rezgési ertekek elterhetnek a Muszaki adatok címú részben megadott ertekektól. Eközben a teljes munkafolyamatot vegye figyembe, vagyis azokat az idopontokat is, amelyekben a szerszám terhelés nélkül muködkiv vagy ki van kapcsolva. A megfelelo intezkedesek kóze tartozik tobbek kozött a szerszám rendszeres karbantartása és gondózasa, a kez melegen tartása, rendszeres szunetek, valamint a munkafolyamatok helyes megtervezese.

• Allapitsa meg a maximalis kezelési idö-tartamot és munkaszüneteket a rezgési ertékkel kapcsolatban.

3.3.2 Üzemidok

Tartsa be az adott országban a lancfürészekkel vegzett munka idöartamára vonatkozo elóirásokat. A lancfürészekkel vegzett munka idöartamát nemzeti és helyi elóirások korlatozhatják.

3.3.3 A lancfurész hasznalata

FIGYELMEZTETÉSI Súlyos sérülések veszelye. Egy nem teljesen összeszerelt lancfürész hasznalata eseten súlyos személyi sérülések fordulhatnak eló.

A lancfuresztCsak akkor hasznalja,ha az teljesen ossze van szerelve.
Minden hasznalat elott szemrevetelezesse ellenorizze, hogy a lancfuresz teljesen ossze van-e szerelve, es hogy nincsenek-e rajta sérult vagy elhasznalodott alkatrészek. ABiztonsagi es vedoberendezeseknek epeknek kell lenniuk.
Sohase dolgozzon egyedul.

Mindig tartson készenlétben elsosegélydobozt esetleges balesetak esetére.
■ Kerülje oyan fémṭargyak érintését, amelyek a talajban talalhatok, vagy azokkal elektramos gezető kapcsolatban vannak.
A szemelyes védöfelszerelés részei:

védősisak
hallásvedó (pl. fulvedó), különosen napi 2,5 orat meghalado munkaidó eseten
védőssemüveg vagy a védősisak arcvédője
védónadrag vágásvedö betéttel
eros munkakesztyu
munkavédelmi cipó jol tapado talppal, acélkaplival es vágasalló betéttel

A lancfureszt ne hasznalja vallmagassag folott, mert aBiztonsagos kezelés igy nem lehetséges.
A munkaallas megvaltoztatasakor a motort kapcsolja ki es a lancvedot helyezze fel.
Ha nem használjá, akkor a benzinmotort allit-sa le és tegy fel a lancvédót.
A lancfurésztCsak kikapcsolt allapotban helyezze le.
A lancfureszt ne hasznalja fa emelésere vagy mozgatasára.
A gezetolemez hosszánal vastagabb fatorzseketCsak szakember fureszelhet.
Csak jaró fūrészlánccal fogjon hozza a vágashoz, soha ne kapcsolja be a lancfūrészt raillesztett fūrészlánccal.
Ugyeljenarra, hogy ne keruljön fureszlancolaj a talajba.
Esoben, hóban vagy viharban ne vegezzen fureszelési munkákat.
ABiztonsagi es vedoberendezeseket soha ne iktassa ki.

3.3.4 Rezgesterhelés

Rezgés miatti veszély
A keszülék hasznalata kozben a tényleges
rezgéskibocsatasi érték a gyartó altal megadott értéktöl elterhet. Hasznalat elott, ill. kozben vegye figyelembe a kovetkezőbefolyá-soló tenyezoket:

• Rendeltetes keszüléket rendeltetesszerüen használják?
  Az anyag vágása, ill. elokészítese a megfelelo modeston és formában történik?

A keszülék a szokásos üzemi allapotban talalható?
A vagoszerszám megfeleloen meg van élezve, ill. a megfelelo vagoszerszám van beszerelve?
A tartófogantúyés az.optionalis vibrációs fogantúyfel van szerelve es ezek szilár-dan vannak a keszülékre erösítve?

A keszüléketCsak a belso égésu motornakCsak az adott munka elvégzéséhzsükséges fordulatszámával muködtesse. Kerüle amaximalis fordulatszamot a zaj es a rezgésekcsokkentese erdekében.
Szakszerutlen hasznalat es karbantartas miatt a keszulek altal kibocsatott zaj es a rezgés fokozodhat. Ez egeszsegkárosodast okoz. Ilyen esetben azonnal kapcsolja ki a keszuleket, majd egy hivatalos szervizben ja-yittassa meg.
Arezgés miatti terhelés merteke az elvg-zendó munkátol, ill. a keszülék hasznalatátol fugg. Merlegelje a helyzet es iktasson be megfelelo munkaszūneteket. Ezzel jelen-tösen csökenthetö a teljes munkaido alatt kapott rezgés miatti terhelés merteke.
A keszülk tartos hasznalata eseten a kezelő rezgéseknek van kiteve, ami verkeringési problemákhoz (az ujjak elfehéredéséhez) vezethet. Ennek a kockázatnak az elkerüléséhez viseljen keszttyut és tartsa melegen a kezet. Ha az ujjak elfehéredése tapasztalhato, azonnal forduljon orvoshoz. A tünetekhez tartoznak: érzeketlenség, az érzekeloképesség elvessztése, bizsergés, viszketés, fajdalom, elgyengülés, a bör szinének vagy allapotának megvaltozasa. Normál esetben ezek a tünetek az ujjakat, a kezeket vagy a pulzust erintik. Alacsonyabb homérskletek eseten (kb. 10°C alatt) a yeszely fokozódik.
Iktasson be a munkanapba hosszabb szuneteket, hogy a zajtol es a rezgesektol valo regeneralodas lehetseges legyen. A munkat ugy tervezze meg, hogy az eros rezgolest keltokeszulekek hasznalata tobb napra legyen elosztya.
Ha a keszülék hasznalata kozben a kezeinél kellemetlen erzese lenne vagy a bore elszínežódne, akkor azonnal szakitsa meg a munkavégzét. Iktasson be megfelelo pihenoket. Megfelelo hosszúsagú piheno nélkül kez-karrezgésszindromat tapasztalhat.

Minimalizálja a rezgésekból adódo kockázatot. A keszüléket a kezelési utmutatóban talalhatóutasítások szerint gondozza.
Ha a keszüléket gyakran hasznalják, lépjen kapcsolatba a szakkereskedövel antivirusrációs tartozékok (pl. fogantyúk) beszerzese erdekében.
Egy munkatervben hatarozza meg, hogy hogyan korlatozhato a rezges okozta terheles.

3.3.5 Zajterhelés

A keszülék használata kozben bizonyos mertékü zajterhelés elkerülhetetlen. Nagy zajjal jaró munkákatCsak az engedélyezett es erre a celra meghatározott idöpontokban végezzen. Tartson zajmentes szuneteket es a munka idotartamátCsak a legszükségesebb mertékre korlátozza. Sajat személyes védelme es a kölben tartózkodok védelme erdekében megfelelo hallásvédôt kell viselni.

3.3.6 Benzin és olaj kezelése

VESZÉLY! Robbanás- és tüzveszély. A felszabaduló benzin/levego keverék miatt robbanásveszélyes legkor all fenn. Az üzmanyag kezelése során előforduló durranás, robbanás és tüz súlyos személyi sérülsekhez és akár halalhoz is gezethet.

Soha ne dohányozzon, ha benzinnel foglalkozik.
A benzinnelCsak a szabadban foglalkozzon, zart helyisegekben soha.
Feltétlenül tartsa be az alabb felsorolt visel-kedési szabályokat.
Benzint es olajat kizarolag engedelyezett tartalyban szabad szallitani es taroI. Gondos-kodjon rola, hogy gyerekek ne ferjenek hozza a tarolt benzinhez es olihoZ.
A talajszenyezodés megelozésère (kornyezetvédelem)biztositsa, hogy ne jusson benzin vagy olaj a talajba. Tankolashoz hasznal-ion tolcsert.
A tankolast soha ne végezze zárt helyiségben. A padlo kozelében felgyulhet a benzingoz, ami miatt durranás vagy robbanás tortenhet.
A kiömlött benzint haladéktalanul távolítsa el a készülékról és a talajról. Mielott ártalmatlanitja, jós szellóžó helyen szárítsa meg a textílákat, amelyekkel letörölte az uzemanyagot. Ellenkező esetben varatlan öngyulladas is keletkezhet.

A benzin kiömlésekor benzingőzök szabadulnak fel. A készüléket ezert ne a tankolás helyén indítsa be, hanem legalább 3 méternet pávolabb.
Kerülje a borkontaktust koolajtermekekkel. Ne lelegezbe a benzingozt. Tankolas kzen ben viseljen vedokesztyut. Rendszeresen cserelje es tiszitisa vedoruhat.
Ugyeljen ra, hogy a ruhazatara ne keruljon benzin. Ha ez megis bekovetkezik, azonnal csereljen ruhat.
Soha ne tankolja a keszüléket, ha a motor jár vagy forró.

3.3.7 Személyek, állatok és ingóságokBiztonsága

A keszüléketCsak oylan munkára használja, amire az szolgál. A nem rendeltetesszeru hasznalat seruléseket, valamint anyagi károkat okozhat.
Csak akkor kapcsolja be a keszuleket, ha a munkateruleten nem tartozkodik sem ember, sem allat.
A szemelyeket és allatokat tartsa biztonságos távolságban, illetve kapcsoljka i a készüléket, ha emberek vagy allatok KOzelednek.
A motor kipufogogaz-sugarat soha ne tartsa emberek vagy allatok felé,ésne forditsa gyulékony termekek és târgyak felé.
A szívo-és szellőzórácsot soha ne fogja meg, ha a motor muködik. A készülék forgo alkatrészei serülseket okozhatnak.
Mindig kapcsolja ki a keszüléket, ha nincs már raszüksége, pl. masik munkaterületreszállitaskor, karbantartasi es apolasi munkák, benzin-olaj keverék betöltese eseten.
Baleset eseten a keszüléket azonnal kapcsolja ki a tovabbi serulések és anyagi károk elkerulése erdekében.
Soha ne muködtesse a gépet elhasznalódott vagy serült alkatrészekkel. Az elhasznált vagy hibás keszülékrészek súlyos serülèseket okozhatnak.
A keszüléket gyerekektólvokell tartani.

4 OSSZESZERELEs

VESZÉLY! Életveszély és súlyos sérülsek veszélye. Életveszély és a legsúlyosabb sérülsek veszélye a motor bekapcsolt allapotában.

Csak kikapcsolt motor mellett szabad barmilyen beavatkozast vexezni.

FIGYELEM! A keszülék károsodhat. A berendezés károsodásanak veszélye szakszerütlén szereles miatt

A kicsomagolast es az osszeszerelest vizszintes, stabil feluleten kell végezni.
Elegendo helyet kellBiztositani a gep MOZgatasahoz, kicsomagolasahoz es a megfelelo szerszamoknak.

FIGYELEM! Környezeti károk veszélye. A környezet károsodásanak veszélye szakszerütlen ártalmatlanítas miatt
A csomagolas leselejtzesét a helyi elóirasoknak megfeleloen végezze.

VIGYAZAT! Sérulésveszély. Az éles szélüés MOZgo keszülékalkatrészek sérulëseket okozhatnak.

Viseljen mindig megfelelo munkakesztyut a lancvezetó és a lanc szereles kozben.
A lancvezetó és a lanc összeszerelése során a lehetó legnagyobb ovatossággal járjon el a gépBiztonságanak és hatékonyságanak fenntartására; kérds eseten forduljon a kereskedöhoz.

TUDNIVALO A gépet leszerelt lancvédóvel és lanccal, üres üzemanyag-és olajtályal szàllitja a gyartó.

Szerelés elott gyrozödjön meg arról, hogy a lancfék nincs muködtetve. A lancfék akkor van kioldva, ha a kezvedot (01/3) a kengyelmarkolat (01/4) irányába húzza.

4.1 A gezetösín és a füreszlanc felszerelése (02-06)

1. Lazitsa meg mindkét hatlapú anyát (02/1) a kombinált kulccsal. Vegye le (02/a) a lánckenékburkolatot (02/2) a hatlapú anyákalk együtt.
2. Távolítsa el a muanyag távtartókat (02/3), amelyek kizárólag a csomagolt gép szállitá-sára szolgálnak, kicsomagolás után nincs rajuk szükség.
3. A gezetősín (03/1) hornyát helyezze be (03/a) a tócsavarba (03/2). A gezetősint tolja (03/b) a gépburkolat irányába.

4. A fureszlancot (04/1) helyezze fel (04/3) a lanckerek (04/2) kore es a gezetosin hornyaba, kozben ügyeljen a futasi iranyra. A fureszlancot helyezze (05/a) a terelocsillag kore.

5. Szerelje fel ismet a länckeréburkolatot (06/1). A hatlapu anyakat (06/2)Csak annyira huzza meg, hogy a fureszlancot meg meg lehessen fesziteni.

6. A gépburkolattól tolja el a gezetösint annyira, hogy a fureszlanc megfeleloen feszes legyen (A lancfeszesség Ellenörzese (06, 08)).
7. Húzza meg a hatlapú anyákat (06/2).

5 ÜZEMBE HELYEZÉS

5.1 Üzemanyag

FIGYELEM! A keszülék károsodhat. Ha csak benzint használna, ártana a motornak, és megszünik a garancia.

Kizarolag jo minosegu benzint es kenolajat hasznaljon a mechanikai elemek teljesitmenenek es elettartamanak hosszu tavu fennartasara.

TUDNIVALO Az olommentes benzintól le-rakódas keletkezhet a tartályban, ha két honapon túl van benne. Mindig friss benzint használjon!

A gép kétütemu motorral rendelkezik, amely benzin-olaj keverékkel muködk.

Megfelelo olaj

Csak kivalo minosegu szintetikus, ketutemu motorolajokat hasznaljon. A kereskedonel kaphtosppecialis, kifejezetten ilyen motorokhoz alkumas olaj, amely nagyon jo teljesitmenyt képes garantáni.

Megfelelo benzin

Csak olommentes, legalabbb 90-es oktanszamu benzint hasznaljon.

5.1.1 Üzemanyag összekeverese

VESZÉLY! Robbanás-és tüzveszély. A benzin és az üzmanyag keverék gyülékony!

A benzint es az üzemanyag keveréket kizárolag ilyen anyagokra engedélyezett tartályban szabad tárolni, biztonságos helyen, hoforrastól, nyǐlt lángtól támol.
A tartalyt gyermekek elöl elzarva tartsa.
Az uzemanyag keverek keszítese kozben ti-los a dohányzás. Kerülje a benzingőz beleg-zését.

FIGYELEM! Motorkárosodások veszélye. A tiszta benzin a motor károsodásat és teljes meghibásodásat okozhatja. Ebben az esetben a gyártoval szemben semmilyen garanciális igény nem tímaszthato.

A motor mindig az eloirt keveresi aranyban elkésztitet benzin/olaj keverékkel használja.

TUDNIVALO Az uzemanyag keverek folyamatosan oregszik. Az eloregedes megelozese re ne keszitsen elore tul nagy mennyiseget.

TUDNIVALO Rendszeresen tisztitsa meg a benzin- es keverektaralyt a lerakodasok eltavolitasa.

Ha a keverek nem megfelelo, fokozodik a dugatyu ido elotti beragodasanak kockazata a tul szegeny keverek miatt. A garancia akkor is ervenyét veszti, ha a jelen kezikonyvnek az uzemanyagkeverek keszitésere vonatkozo utasitasait nem tartjak be.

Az alábbi tablázat a helyes keverési arányt mutatja be egy példán keresztül.

50:1 (50 rész üzem- 5 liter 100 ml anyag es 1 rész olaj)

1. Az engedélyezett kannába tõltse be az elöirt mennyiségü benzin kb. felét.
2. Adja hozza a tablazatban irt teljes mennyisegu olajat.
3. Adja hozza a maradek benzint.
4. Zárja le a tartályt, majd alaposan rázza összsize.

5.2 Lánckenő anyag

FIGYELEM! A keszülék károsodhat. Ha a lánckenéshez fáradt olajat használnak, akkor az abban talalhato fémes részecsék a gezetösín és a füreszlanc idő elötti elkopását eredményezik. Erre a gyartó jotállasa nem vonatkozik.

Soha ne hasznaljon fárdt olajat, hanemCsak biologiailag lebomlo fureszláncolajat.
FIGYELEM! Környezeti károk veszelye. Ásványolajoknak a lanckenéshez történő alkalmazása sulyos környezeti károkhoz gezet.
Soha ne használjon ásványolajat, hanemCsak biologiailag lebomlo fureszláncolajat.

Nem szabad tisztítatlan olaj használni, mert el-tömódik a tartályszúró és javíthatatlan sérului keletkezik az olajszivattyúban.

A jo minosegu olaj hasznalata donto fontossagu, hogy megfelelo hatasu legyen a kenesre varo elemek kenese; a hasznalt vagy gyenge minosegu olaj csokkenti a kenes erteket es csokkenti a fureszlanc es aveztosin elettartamat.

Javasoljuk, hogy az olajtályt minded uzemanyag toltéskor (tolcsér segitségével) toltse tele. Az olajtály kapacíasat uyg méreetzte a gyartó, hogy az uzemanyag elobb fogyjon ki, mint az olaj, igy garantál, hogy a gép nem fog ke-noanyag nélkül uzemelni.

5.3 Üzemanyag betölte (07)

VESZÉLY! Robbanás- és tüzveszély. A felszabaduló benzin/levego keverék miatt robbanásveszélyes légkor all fenn. Az üzemanyag kezelése során előforduló durranás, robbanás és tüz súlyos személyi sérülsekhez és akár halához is gezethet.

Soha ne dohányozzon, ha benzinnel foglalkozik.
A benzinnelCsak a szabadban foglalkozzon, zart helyiségekben soha.
Feltétlenül tartsa be az alabb felsorolt visel-kedési szabályokat.

Uzemanyag betoltese

1. Kapcsolja ki a motort es a védōburkolatot húzza a fel a fūrészlánca.
2. Tiszítsa meg a tanksapkazárat (07/1) és a környező területet, hogy ne jusson szennyezódés a tartályba.
3. A tanksapkazárat (07/1) ovatosan nyissa ki, mert lehet, hogy a tartályban nyomás alakult ki.
4. Az uzemanyagot egy tolcsirrel toltse be.
5. Tegye fel a tartalyra a tanksapkazarat, majd huzza szorosra.
6. A talaj és a készüléket tisztítsa meg a kiömlott üzemanyagétól.
7. A keszüléketCsak akkor inditsa el,ha az üzemanyag gozei már elillantak.

Töltsön be fureszláncolajat

1. Kapcsolja ki a motort es a védōburkolatot húzza a fel a fūrészlánca.

2. Tisztítsa meg az olajartály zárókupakját (07/2) és a környező területet, hogy ne jusson szennyeződés a tartályba.

3. Az olajtartaly zárókupakját (07/2) csavarja fel.

4. A fureszlancolajat egy tolcserrel toltse be.
5. Tegye fel a tartalyra az olajtartaly zarokupakjat, majd huzza szorosra.
6. A talaj es a keszüléket tisztitsa meg a kiömlott fureszolajtol.

5.4 A lancfeszesség Ellenörzese (06, 08)

VESZÉLY! Életveszély és súlyos sérülsek veszélye. Életveszély és a legsúlyosabb sérülsek veszélye a motor bekapcsolt állapotában.

Csak kikapcsolt motor mellett szabad barmilyen beavatkozast vexezni.

A feszesség akkor megfelelo, ha a szemek a fú-részlanc felemelésekor a gezetösin kozepén meg nem szabadulnak ki a gezetobol (08/1), de a fú-részlanc meg forgathato.

A fureszlanc megfesztése

1. Lazitsa meg a lánckerékburkolat (06/1) hatlapú anyait (06/2) a mellekelt kombinált kulcsçsal annyira, hogy a fureszlancot meg lehessen feszitéseni.
2. A gépburkolattól tolja el a gezetósint annyira, amíg a fúrészlanc megfeleloen feszes le-gyen.
3. Húzza meg a hatlapú anyákat (06/2).

5.5 A lancfek Ellenorzese (09)

FIGYELMEZTETÉS! Életveszély és a leg-súlyosabb sérülsek veszelye hibás lancfék miatt. Ha a lancfék nem mukódik, akkor pl. visszarugás (kickback) kozben a mozgo fürészlanc a kezelö legsúlyosabb, akár halálos sérülseit is okozhatja.

Minden munkakezdés elott ellenorizze a lancfeket.
Ne kapcsolja be a lancfurészt, ha a lancfek hibás. Ilyen esetben egy ügyfelszolgálati muhelyben ellenoriztesse a lancfurészt.

A keszülék egyBiztonsági fékrendszerrel (lancfékkel) rendelkezik.

A lancfek egy oylan berendezes, amelyet arra terveztek, hogy a fureszlanc mozgasat azonnal leallitsa, ha visszacsapodás fordul elo. Normál esetben a lancfeket a tomegtehetlenség aktivalja.
A fék az Ellenörzséshez kézzel is muködtethetó.
1. Inditsa el a motort es a két markolatnál tartsa erösen a készüléket.

1. Használja aBiztonsági reteszelogombat (01/8)és a gázkart (01/7),hogy a lánc moz-gásban maradjon, majd a kézvedot (09/1) a kézfejével tolja elore (09/a);a fureszlancnak azonnal meg kell allnia.
2. Amint a fureszlanc megallt, azonnal engedje el aBiztonsagi reteszelogombot, majd a gaskart.
3. Kapcsolja ki a motort.
4. A lancfek kioldasahoz a kezvedot huzza hatra (09/b)

6 KEZELELES

A mukódési idore vonatkozo országspecifikus rendelkezéseket vegye figyelembe.
A hátó fogantyút jobb kézzel, az elülsö fogantyút bal kézzel erösen markolja és fogja.
A fogantyukat ne engedje el, amig a motor jár.
A fureszlancot ne hasznalja a kovetkez o esetakben:

fáradtsag
rosszullét
alkohol, gyogyszer vagy kabitoszer hatasa

6.1 A motor be-/kikapcsolasa

FIGYELMEZTETÉS! Robbanás-és tuzveszély. A felszabaduló benzin/levego keverék miatt robbanásveszélyes légkor all fenn. Az uzemanyag kezelése során eloforduló durranás, robbanás es tuz sulyos személyi serülsekhez és akár halalhoiz is gezethet.
A motort az uzemanyag-feltoltés helyétól legalabb 3 méterre inditsa be.

6.1.1 A motor inditasa (10, 11)

VIGYAZAT! Sérulésveszély az inditózinör miatt. Az inditózsinör gyors vissahuzása miatt a zsinör a kezét gyorsan a motorhoz ranthatja. Eközben zuzódásokat és rändulásokat szenvedhet.
Az inditózsinór soha ne csavarja a keze köré.

FIGYELEM! A keszülk károsodhat. Ha az inditózsinórt tulzottan kihúzza, ez károsodások-hoz gezethet.

Ne huzza ki teljesen a zsinort es ne erjen hozza a zsinorvezetonyilas szelhez,ne engedje el a fogantuyut, de kozben akadalyozza meg, hogy a zsinor ellenorzes nelkul vissazhuzodjon.

FIGYELEM! A keszülék károsodhat. Ha a motort magasabb fordulatszámon és a lancféket muködtetve használaja, a kuplung tulmelegedhet.

Kerülje el a motor magas fordulatszamon és a lancfek muködtésével történő hasznalatát.

Hideginditudes

Hideginditas alatt a motor legalabbb 15 perc allysido vagy az uzemanyaggal valo feltoltés utan torten bo inditatasat ertjuk.

1. Helyezze a keszüléket egy sima felületre, fogja erösen az elülsö kengyelmarkolatot és nyomja a keszüléket a talajra. Szükség esétén a jobb lábfejével lépjen ra a hatso kengyelmarkolatra.
2. Mūködtesse a lancféket, ehbez a kézvedót tolja elore.
3. Távolítsa el a fúreszlanc védóburkolatát.
4. A primer golyot (10/1) 3-4 alkalommal nyomja meg (10/a).
5. Nyomja meg a dekompresszáló gombot (11/1). A dekompresszor szelep kinyílik, és az inditófogantyún lecsökken a szükséges húzóerő. A dekompresszáló gomb a motor beindítása után azonnal visszaálleredeti helyzetébe.
6. Forditsa el utkozesig a hidegindito forgathotogombjat (11/2) az oramutato jarasaval ellentetes iranyba (a lancfurreszen levo jelolésnek megfeleloen).
7. A szabad kezével az inditófogantyút (11/3) húzza felfelé (11/a), amíg Ellenállást nem érez.
8. Ne engedje el az inditofogantyut, amig a motor eloszor be nem ugrik. Ezutan forditsa el utkozesig a hidegindito forgathato gombjat (11/2) az oramutato jarasaval egyezo iranyba (a lancfurészen levo jelolésnek megfeleloen).
9. Az inditofogantyut (11/3) tobbszor erosen huzza meg, amig a motor ismet be nem ugrik.
10. Amint a motor beindult, roviden nyomja meg aBiztonsagi reteszelogombot (11/4) es a gazkart (11/5).Ezaltal a porlasztó fojtoszelepe kiszabadul a reteszeit poziciobol.
11. A keszüléket kb. egy percig hagyj terhelés nélkül muködni.
12. Oldja ki a lancfeket, ehhez a kezvedot huzza hatra.

Meleginditas

Ha a motort csak rovid idore allyitottak le, akkor a beinditashozCsakaprimer golyot es a dekcompresszalo gombot kell megnyomni, a hidegindito forgathato gombjat nem kell elforgatni.

6.1.2 Motor kikapcsolasa (12)

1. Engedje el aBiztonsagi reteszelogombot (12/1), majd a gazkart (12/2) is.
2. A motort néhány masodpercig hagyja muködni üresjáratban.
3. A billenokapcsolot (12/3) kapcsolja "STOP" pozióba (12/a).

6.2 A munka végéztével

FIGYELMEZTETÉS! Vágasi sérülések ve-szelye. A fureszlanc éles tagjai vagott sérülése-ket okozhatnak.

Kapcsolja ki a motort.
Viseljen védökesztyút.

FIGYELMEZTETÉS! Tüzveszély. A felfor-rosodott géptól a vágasi hulladék (pl. a faforgács, a gallymaradékok vagy a falevelek) meggyullad-hatnak.

Hutse le a motort, mielott a gépet tarohelyiségbe teszi.
A tuzveszely csokkentesere tiszitsa meg a gépet a forgacstól, agmaradványoktól, levelektól, a felesleges zsirtól.
Nyesedekkel teli tartaly nem tarolhato zart helyisegben.

1. Kapcsolja ki a motort (Motor kikapcsolasa (12)).
2. Hagyja lehulni a keszuleket.
3. Távolítson el minded forgács- és olajmarad-ványt.
4. Eros szennyezodés eseten szerelje le a fū-részlancot és néhány orára tegye kūlönleges tiszṭitópolyadékkal teli edénybe. Ezután tiszta vizzel mossa le és összeszerelés elött kezel je a készüléket szórba be megfelelo rozsda-védö anyaggal.
5. A keszülék megtiszttāsa elött a védōburkola-tot húzza fel a fūrészlánca.

6.3 Valtas normal/nyari es teli uzemmod kozott (29)

Ahhoz, hogy alacsony kornyezeti homerseklen (5 ^ C alatt) megelozze a porlasztó jegesedesét, a beszivott levegot a tolbetet teli allasba allitasasa

val elő lehet melegíteni. A tolóbetét a levegőszüró tetejények levétele után közvetlenül elérhető.

FIGYELEM! Motor károsodásanak vesélye tulmelegedés miatt. Ha a lancfürészt 5°C felett üzemeltetik és a tolbetét teli allasban talalható, akkor tulmelegedés fordulhat elö.

Hasznalat elott ellenorizze a kornyezeti hó-mersékletet, es ha szükséges, valtoztassa meg a tolbetét allasát.
1. Legszüro tetö leszerelése (lásd Fejezet 8.1 "A levegőszüro fedelének leszerelése/felszerelese (20), oldal 277).
2. A tolóbetétet (29/1) kézzel húzza ki (29/a) a keretbol.
3. Forditsa el fuggolegesen a tolobetetet (29/b), majd helyezze vissza (29/c):

5°C felett, azaz normal/nyári üzemmod-ban: A tolóbetét nyilását a nap-szimbólumhoz (29/2) igazítsa.
5 °C alatt, azaz teli üzemmodban: A tolobetét nyilásat a hopehely-szimbóolumhoz (29/3) igazítsa.

1. Legszüro tetö felszerelése (lásd Fejezet 8.1 "A levegősztőfedelének leszerelése/felszerelése (20), oldal 277).

7 MUNKAMAGATARTÁS ÉSMUNKATECHNIKA

VESZÉLY! Életveszély égctelen szaktudás kōvetkeztében! Az égctelen szaktudás suLyos, akár haláros serülsekhez is gezethet!
Favagast es gallyazastCsak képzettés tapasztalt szemelyek végezhetnek.
VESZÉLY! Életveszély a gép nem elle-nörizhétő mozgásai miatt. A mozgásban levő füreszlanc oriási erőket fejt ki, amelyek a láncfú-resz hirtelen és ellenőrzés nélkülì kitöreseit és ki-repülését okozhatják.
A lancfurészt mindig két kezzel tartsa erösen, a bal kezével az elülső kengyelmarkolatot, a jobb kezével pedig a hatsó kengyelmarkolatot tartva. Ebból a szempontból mindegy, hogy Ölbal- vagy jobbkezes.

VESZÉLY! Életveszély a visszarugás (kickback) kōvetkeztében! A készülék visszarugása (kickback) miatt a kezelő életveszélyes sérülseket szenvedhet.

Feltétlen üll tartsa be a visszarugás elkerulésere vonatkozo intézkedeseket!

VIGYAZAT! Egészsegkárosodás veszelye veszelyes anyagok belelegzese miatt! A kenőolajgözok, a kipufogóz és a fureszpor belegzesenek egészsegkárosito hatása lehet.

Viselje mindig az eloiras szerinti szemelyi vedofelszerelest.

VIGYAZAT! Sérulésveszély a lancfūrész elakadása esétén. Ha megprobál egy vágás kōzben elakadt vágóeszköz-készletet - vagyis fū-reszlancot/vezetósint - a motor mūkōdése kōzben kihúzni, fennàll a személyi sérulés és a készülék károsodásanak a veszélye.

Állitsa le a motort, majd támaszkodjona szerszámra (pl. feszítovassal) vagy egy má-sodik lancfúresszel, illetve vágokészlettel végezzen tehermentesito vágast. A vágas befejezesekor azonnal vegye ki a beszorult vágokészletet.
Kövesse a kovetkező szakaszokban megadott tudnivalókat és eljárásokat, amelyek a fúrészlanc elakadásanak, ill. beszorulásanak megakadályozására szolgálnak.

TUDNIVALO A mezogazdasagi szakmaiBiztositoegyesuletek rendszeresen szerveznektanfolyamokat a Iancfureszek kezeléserol es a favagrsrol.

7.1 A karmos utkozho hasznalata (13)

1. A karmos utkozot (13/1) szurja bele a fatorzsbe, majd a fureszlanc ivelt mozgatasaval (13/a) gezesse be a fureszlancot a fa vagasahoz.
2. Ismételje meg töbpször is a munkalépást, és közben a karmos utköz ö illesztési pontját helyezze át (13/b).

7.2 Fak dontese (14, 15)

VESZÉLY! Életveszély ledolô fa kovetkeztében! Ha egy fa dôlesekor hatralásra nincsmod, akkor sulyos, akár haláros sérülèsek kovetkezhetnek be!

Csak akkor fogjon a fa donteséhez, ha a zuhanó fátol valo akadálymentes hárralásBiztositott.

VESZÉLY! Életveszély Ellenörizetlenül dǒlô fa kōvetkeztében! Az ellenörizetlenül ledǒ ló fák súlyos, akár halálos serulëseket okozhat-nak!

A fa Ellenorizett dontesenekBiztositasa erdekuben a bevagas es a kidonto vagat kozott hagyjon meg a torzsatmero kb. 1/10-et kitevo toroelt.
Szel eseten ne végezzen fadontest.

TUDNIVALO Csak fa, muanyag vagy alumiemekek alkalmazhatok.

Mielott hozzafogna a dontesi munkakhoz, a kovetkezintezkedeseket kell elvegeznie.

Biztositsa, hogy a veszelyes teruleten ne legyenek mas szemelyek, allatok vagy targyak.
A legkozelebbi munkahelytol vagy targytol valoBiztonsagi tvolsag legalabb 21 / 2 fahossznyira legyen.
Ugyeljen az ellatóvezétékre és az idegen vagyonra. Szükség eseten értesítse az energiaszolgaltató vallalatot vagy a tulajdonost.
Itelje meg a fa dolsi iranyat. A fa dolsi iranyat a kovetkezok befoyasoljak:

a fa természêtes Hajlasa
a fa magassága
egyoldalu agkepzodés
sik vagy lejtos fekvés
aszimmetrikus novés, fakárok
szélirányészélsebesség
hóteher

lejtós terepen mindig a kivágando fa folött dolgozzon.
Ellenorizze, hogy az elozoleg meghatarozott
hátralasi utvonalon nincsenek-e akadalyok. A
hátralasi utvonalnak az eses iranyatol kb. 45^ -ban ferden visszafelé kell gezetnie (14).
A törzsnek mentesnek kell lennie a bozóttól, agaktól és idegen testektól (pl. szennyező-dés, kovek, laza fakéreg, szögek, kapcsok, dróstb.).

Egy fa kivagásához egy bevágast és egy kidontó vágast kell végeznı.

1. Kidonto es hossztoló vágasoknál a karmos ütkozotBiztonságosan vigye a levágando fá-hoz.
2. A bevagast (15/c) eloször vizszintesen, majd felülrol legalabb 45^ -os szögen fureszelje be. Ezzel elkerulhető a lancfurész beszorula-

sa a masodik bevagás vegzesekor. A bevagst lehetőleg a talaj közelben és a kivant dontési irányban (15/e) kell elvegezni. A bevagás mélységének a rönk atméröje kb. 1/4-ének kell lennie.

1. A kidonto vagatot (15/d) a bevagassal szemben pontosan vizszintesen kell befureszelni. A kidonto vagatot a vizszintes bevagas folott 3-5 cm-rel kell bevagni.
2. A kidonto vagatot (15/d) oyan mélyen fureszelje be, hogy a törzsátméro legalább 1/10-ének megfelelo törél (15/f) maradjon a bevágás (15/c) és a kidonto vagat (15/d) közott. A törél megakadályozza, hogy a fa elforduljon és a nem megfelelo irányba döljön. A kidonto vagatnak (15/d) a törélhez (15/f) való közeltésénéla fadolésénék meg kell kezdódnie.

A fa a fureszelés kozben döl:

Ha a fa esetleg rossz iranyba dol, vagy visszahajlik, es beszoritja a lancfurészt, akkor a kidonto vagatot abba kell hagyni. A vagat megnyitasyhoz es a fanak a kivant dontesi vonalba valo athelyezesehez ekeket kell behajtani.
A lancfureszt azonnal huzza ki a vagatabol, kapcsolja le es tegye le.
Menjen a háralási területre.
Ugyeljen a lezuhanó gallyakra éságakra.

1. Ha a fa állva marad, akkor ékeknek a dontési vágatba valo behajtásával ellenörzöllen kell ledonteni.
2. A fureszelési munka befejezése utan azonnal vegye le a hallásvédót és ügyeljen a jelekre vagy a figyelmeztető hivásokra.

7.3 Gallyazás (16)

Ehhez a munkához a következő pontokat kell figyelembe venni:

A lancfureszt tármassza neki a faagnak, majd a jol hozzaférhétó ágakat közvetlenül a fatorzsnél vágja le (16/a). Lejtós területen alulrol felfelé elorehaladva dolgozzon.
A nagyobb, lefelé irányuló, a fát tamasztó ágakat egyelöre hagyja állni.
A kisebb agakat egy vágással valassza le.
Ugyeljen a feszültseg alatt allo ágakra, ezeket elször felfelé kissé vagja be, majd alulrol felfelé fureszelje at, hogy elkerülje a lancfresz beszorulásat (16/b).
A szabadon levó ágakat egy kisse vágja be alulrol, majd felürlófureszelje at (16/c).

Bedugo, hossz-és szivvagatokatCsak tapasztalt es képzett személyek végezzenek.

7.4 A fa hossztolasa (17, 18, 19)

Ehhez a munkához a következő pontokat kell figyelembe venni:

Lejtos teruleten mindig a fatorzs folott dolgozzon, mivel a fatorzs legurulhat.
A lancfureszt uyg gezesse, hogy egy testresze se legyen a fureszlanc meghosszabbitt Iengoteruleten.

A lancfureszt tegy a fatorzsre:

A karmos utkozot kozvetlenul a vagott el melle helyezze, es a lancfurészt e pont korul forgassa.
A lancfurasz felrakas kozben megcsuszhat vagy kissé megugorhat. Ez a fától és a fureszlanc allapotatól fugg. Ezert a lancfurészt mindig szorosan kell tartani.

A vágás végén a láncfürész a sját sulya miatt kilendül, mert már nincs alatámasztása a bevágásban. Kontrolláltan tartson a mozgás Ellen, de ne fejtsen ki nyomást, hogy a fū-részlanc nepogy a talajhoz érjen.
A vágás befejezese után varja meg,(amig a fúrészlanc leall,mielott a lancfúreszt kikapcsolja.
A lancfuresz motorjat mindig kapcsolja ki, mielott a kovetkezofahoz megy.

A fatorz teljes hossza egyenletesen fekszik fel:
A fatorzset felulrol fureszelje at, es ne fureszeljen a talajba (17/a).
A fatorz as z egyik végén fekszik fel:
A lancfuresz beszorulasanak es a fa forgacsolodasanak megakadalyozasara eloszora törzs atmerojenek 1/3- at alulrol fureszelje (18/a), majd a maradekot felulrol az also vagassal parhuzamosan fureszelje at (18/b).

A fatorz mindkét végén felfekszik:

A lancfuresz beszorulasanak es a fa forgacsolodasanak megakadalyozasara eloszor a torzs atmerojenek 1/3-at alulrol fureszelje (19/a), majd a maradekot alulrol a felsevagassal parruzamosan fureszelje at (19/b).

7.5 Fureszaru valasztekolasa (hossztolas)

Ehhez a munkahoz a kovetkez o pontokat kell figyelembe venni:

A vágástBiztosan támassza meg (fúrészbak, ékek, gerendák).
Ugyeljenarra, hogybiztosanalljon, valamint testsulya egyenletes elosztasara.

A rönköketBiztositsaelfordulás Ellen.
Csak mukodofureszlancot errintsen a vagah helyehez.Felhelyezett fureszlanccal soha ne kapcsolja be a lancfurészt.
A fát ne tartsa lábbal vagy más személy által.

8 KARBANTARTÁS ÉS ÁPOLÁS

VESZÉLY! Életveszély szakszerütlen karbantartás miatt. Szakképzetlen szemelyek által vegzett karbantartás munkák, valamint nem engedélyezett pótalkatrészek használata súlyos, akár haláros sérlésekhez is gezethetnek.

ABiztonsagi berendezeseket ne tavolitsa el es ne helyeze ezeket uzemen kivul.
Csak engedélyezett eredeti pótalkárészeket használjon.
Rendszeres es szakszeru karbantartassal gondoskodjon arrol, hogy a keszülek mukö-doképes es tiszta allapotban legyen.

VESZÉLY! Életveszély és súlyos sérülsek veszélye. Életveszély és a legsúlyosabb sérülsek veszélye a motor bekapcsolt allapotában.

Csak kikapcsolt motor mellett szabad barmilyen beavatkozást vegezni.

VIGYAZAT! Sérulésveszély. Az éles szélü és MOZgo keszülékalkatrészek sérulseket okozhatnak.

Karbantartasi, apolasi es tiszitasi munkak kozben mindig viseljen vedokesztyut!
Alapvetó fontosságú a helyes karbantartás a gép eredeti hatékonyságának és hasznalatiBiztonságának fenntartására.
Gondoskodjon rola, hogy az összes anyag és csavar megfelelo modon meg legyen húzva, igy biztosítva, hogy a gép megfelelo feltétek mellett muködjon.
Ne használa j a készüléket kopott vagy sértl alkatrészekkel. A sértl alkatrészeket ki kell cserélni és semmíkepp nem szabad javitani.

Karbantartási munkák elött:

Kapcsolja ki a motort es hagyja lehulni.
A gyújtógyertya pipáját húzza le.
A lancfureszen vegzendmunkahoz viseljen vedokesztyut.
A vedoburkolatotCsak akkor tavolitsa el, ha magan a gezetosinen vagy a lancon kell beavatkozast vegezni.

Az elóirásoknak megfeleloen ártalmatlanítsa az olajat, a benzint és az egyeb szennyező anyagokat.

8.1 A levegőszürö fedelének leszerelése/felszerelése (20)

A levegoszurofedelenek leszerelse

1. Oldja ki a levegoszuro tetejenek (20/2) rogzitocsavarjait (20/1) csavarhuzóval.
2. Emelje le (20/a) a levegószúrofedelét a készülékról.

A levegőszürö fedelének felszerelése

1. Helyezze fel (20/b) a keszülékre a levegőszü- ro tetejét.
2. Húzza meg a levegőszűrő tetejények rögzítócsavarjait (20/1).

8.2 Levegőszőrő tiszítása (21)

FIGYELEM! Veszelya szennyezett, hibas vagy hianyzo levegoszuro miatt. A keszulek motorjat visszafordithatatlan kurosodasok erhetik, ha a levegoszuro hianyzik, szennyezett vaghibas.

A levegoszuro tiszitasa a gep hibatlan muko-dsesnek es hossz u elettartamanak feltetele. A motor serulésenek megelozesere ne hasznalja a gepet levegoszuro nelkul vagy serult levegoszurovel.
15 gépuzemóranként végezzen tisztitást.
A szúroelemet nem lehet kimosni, és mindigCsak akkor kell kicserélni, ha szennyezettévalik vagy megserül.

A levegoszuro leszerelése

1. A motort kapcsolja ki és hagyja lehülni.
2. Szerelje le a levegőszürö fedelét (lásd Fejérzet 8.1 "A levegőszüró fedelének leszerelese/felszerelse (20)", oldal 277).
3. Lazitsa meg a szánnyas anyát (21/1).
4. A levegoszurot (21/2) huzza felfelé (21/a).
5. A szívonyilást (21/3) egy tiszta kendövel zár-ja le. Ezzel megakadályozhato, hogy a szennyezódés a porlasztóterbe kerüljön.

Tisztitsa meg a levegőszűró

1. A szúrot egy ecsettel vagy egy finom kefével tiszítitsa meg, adott esetben süritett levegövel belürló kiféle ovatosan fuvassa át.

Levegoszurofelszerelse

1. A levegoszurot (21/2) tegye fel (21/b) a szívonyilásra (21/3).

2. A levegoszurot a szarnyas anyaval (21/1) erosen csavarozza fel.

8.3 Gyujtógyertya Ellenörzese/cseréje (22, 23)

A szigetelés károsodása, erős elektrédabeegés vagy az elektrédák beolajozódása esétén a gyújtógyertyát ki kell cserélni.

Elokeszités

1. A motort kapcsolja ki és hagyja lehülni.
2. Szerelje le a levegoszuro fedelét (lásd Fejezet 8.1 "A levegoszuro fedelének leszerelse/felszerelse (20), oldal 277).
3. A gyertyapipat (22/1) huzza le.

Az elektródahézag Ellenörzese (23)

1. A gyújtógyertyát (22/2) a mellekelt kombinált kulccsal csavarja ki.
2. Az elektródát egy kefével tisztītsa meg (23/1).
3. Méje meg a távolságot (23/2). A távolságnak 0,6 - 0,7 mm kozott kell lennie.

Gyújtógyertya cseréje

1. A gyújtógyertyát (22/2) a mellekelt kombinált kulccsal csavarja ki.
2. Az uyguyjtogyertyat utkozesig csavarja be.
3. Tegye fel a gyertyapipát a gyujtógyertyára.

8.4 Vezetosin (25, 27)

Az aszimmetrikus kopás megelözese érdekében a gezetösint rendszeresen meg kell forditani.

A következő karbantartásimunkákat kell elvegezni:

Zsirozza be a terelócsillag csapágyát (27).
Tisztltsa meg (25) a gezetosin hornyat egy kaparoval (nem része a szalltmynak).
Tisztítsa meg a zsirzófuratokat.
Lapos reszelovel tavolitsa el a sorjat a gezetok szelerol, majd egyenlitse ki a gezetok kozotti esetleges eltereseket.

Ki kell cserelni a gezetosint, ha:

a horonymélységet kisebb, mint a huzószem magassága (hogy ne érhessen a horony alá-hoz);
a gezető belso fala úgy elkopott, hogy oldalrdol a lánc.

8.5 A fureszlanc elezese (24)

VESZÉLY! Életveszély a visszarugás (kickback) kōvetkeztében! A szakszerütlenül megelezett fūreszlanc fokozza a visszarugás és ezzel a halálos balesetek veszélyét.

A fureszlancot szakszeruen elezme meg, hogy csokkentse a visszarugas veszelyet.
TUDNIVALO A ureszlancok tapasztalatlan hasznaloja szamara ajanlatos, hogy a fureszlanc elezesevel megfelelo vevoszolgagalati szakembert bizzon meg.

Biztonsági és hatékonysági okokból mindig a fú-részlanc legyen mindig élegege elesek.

Elezni kell, ha

torszerforgacstapasztalunk.
nagyobb erő szükséges a vágáshoz.
a vágás nem egyenes.
fokozódkarezgés.
nó az uzemanyag fogyasztás.

Ha vevoszolgalattal csinaltatja az elezest, megfeló szerszámokkal vegzik, igy minimális az anyagkopás és az összes fog egyenletes elezésétbiztositjak.

A fureszlanc sajat kezü elezese kerek reszelövel
végezhetö, amelynek atméroje megfelelo az
adott lancfajtahoz (Lanckarbantartasi tablazat).
Ugyesség es tapasztalat szükséges ahhoz, hogy
a fogak ne sérüljenek meg.

A furészlanc élezéséhez:

1. Kapcsolja ki a motort, oldja ki a lancfeket, majd fogja be a gezetosint a felszerelt fureszlanccal egy megfelelo satuba, de ugyeljen ra, hogy a fureszlanc szabadon mozoghasson.
2. Feszítse meg a fúreszlancot, ha meglazul.
3. A reszelot szerelje a megfelelo verzetobe, majd gezesse a fog kihagyasaba, kozben tartsa meg a fogprofilnak megfelelo egyenletes dollesszoget.
4. Csak néhanyszor reszeljen elore, majd a munkalépét végezze el ugyanebben az irányban az összes fognál (jobbra vagy balra).
5. A gezetósín pozúoját fordítsa meg a satuban és ismételje meg a muveletet az összes többi fognál is.

6. Ellenorizzee, hogy a szelso fog ne nyuljon tul az ellenorz o szerszamon es az esetleges kiallast lapos reszelovel reszelje a profil lekerekitesevel.

7. Élezés után távolítsa el a keletkezett forgá-csot es port, majd olajfurdóvel végezze el a fúreszlanc kenését.

Ki kell cserelni a lancot, ha

a fogak hossza kisebb, mint 5 mm;
Ha vannak: a fogakon levo jelolest a vagotagok nem erik el;
a szemek jatéka a lancszegecsen tul nagy.

8.6 Lánckenés Ellenörzese (26)

Soha ne üzemeltesse a keszüléket a lanc megfelő kenese nélkül. Ellenkező esetben a keszülék élettartama csökken. Ezert minded munkakezdés elott ellenorizze az olaj mennyiségét az olajtartályban és ellenorizze az olajszállitást.

1. Inditsa el a keszüléket.
2. A muködő füreszlancot tartsa kb. 15 cm-reley fatönk vagy egy megfelelo alatét föle.

Megfelelo kénés eseten vékony olajfilm képzódik a fatönkon (26/1).

8.7 A lanckenés beallitasa (28)

VESZÉLY! Életveszély és súlyos sérülsek veszélye. Életveszély és a legsúlyosabb sérülsek veszélye a motor bekapcsolt allapotában.
Csak kikapcsolt motor mellett szabad barmilyen beavatkozást vegezni.

A szállitott olaj mennyisége egy beálítócsavarral szabályozhato. A beálítócsavar a készülék also oldalan találhato (28/1).

Egy kis csavarhuzot hasznaljon a szallitott menynyiség beallitasyhoz:

Az ora jarasa szerint elforgatva a szallitott mennyiseg csokken
Az orá jarásával ellentétesenforgatva azal-litott mennyiség no

Munka kozben rendszeresen ellorizze, hovy legendo olaj van-e az olajtartalyban.

8.8 A fureszlanc leallasanak Ellenorzese uresjaratban

FIGYELMEZTETÉS! Veszély a fúreszlanc MOZgása miatt. Egy üresjáratban forgo fúreszlanc munka kózben életveszélyes seruléseket okozhat.

Semmikeppen se dolgozzon a lancfurresszek, ha a fureszlanc uresjaratban mozog.
Minden hasznalat elott ellenorizze, hogy a fureszlanc all-e, ha a motor uresjaratban mukodik.

1. A motor inditsa el es jarassa uresjaratban.
2. Ellenorizzee, hogy a fureszlanc allye.
3. Ha a fureszlanc mozog, a kovetkez hibakrol lehet szo:

Az uresjarati fordulatszam tul magas (Uresjarati fordulatszam beallitasa a porlasztonal).
A tengelykapcsoló hibás, szennyezett vagy rosszul van beallitva. Forduljon AL-KO szervizhez.

8.9 Üresjárati fordulatszám beallitása a porlasztónal

Az üresjárati fordulatszám megtalálható a muszaki adatok kozott (Muszaki adatok). A beallitas a legjobban egy fordulatszamméro segitségével végezhetó.

Ha az üresjárati fordulatszám helyesen van beálítva, a motor üresjáratban muködik, a fürészlanc azonban nem mozog. A használat helyétól fuggö-en (hegyvidék, síkság) az üresjárati beálítas helyesbítěse lehet szükséges a „T“ üresjárati szabályozócsavarral.

TUDNIVALO Az üresjárati keverek „L" jelú szabályozócsavarját és a teljes terheles „H" jelú csavarjátCsak egy AL-KO szervizmuhelyben szabad beallitani.

A fureszlanc gazadas nelkul mozog:

Az üresjárati fordulatszám tül magas.

1. A "T" üresjárati szabályozócsavart (11/6) forgassa el az ora jarásával ellentêtes irányba addig, amíg a fúreszlanc mar egyál talan nem mozog.

A motor mindig leall, ha nincs gazadas:

Az üresjárati fordulatszám tuli alacsony.

1. A "T" üresjárati szabályozócsavart (11/6) forgassa el az orá jarásával egyező irányban addig,(amig a motor egyenletesen nem mu-ködk.

Ha az optimális porlasztóbeállitas a „T“ üresjárati szabályozócsavar segítségevel nem érhető el, akkor egy AL-KO szervizzel állittassa be a porlasztó.

8.10 Lánckarbantartási tablázat

FIGYELMEZTETÉS! Súlyos sérulések veszélye. Ha a lancfureszen nem jovahagyott furerzlanc vagy vezetosin talalhato, akkor súlyos sérulések kovetkezhetnek be.

Csak engedélyezett fureszlancokat es vezetösineket hasznaljon.

A tablazat kulönbozó lancfajták ertekeit mutatjabe.

Lanc típusa Reszelö átmé- rõje	Fejszög Alulsó szög Fej dölèsszöge (55°)			Mélység
	A szerszám forgásszöge	A szerszám dölèsszöge	Oldalszög
6646, 6651, 6656
21BPX056E	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /	0,025"
21BPX056X
21BPX064E	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /	0,025"
21BPX064X
21BPX072E	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /	0,025"
21BPX072X
6651, 6656
21LPX056E	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /	0,025"
21LPX056X
21LPX064E	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /	0,025"
21LPX064X
21LPX072E	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /	0,025"
21LPX072X
6656
73LPX060E	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /	0,025"
73LPX060X
73LPX068E	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /	0,025"
73LPX068X
73LPX072E	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /	0,025"
73LPX072X

Lanc tipusa Reszeló atméroje

Fejszog Alulso szog Fej dolésszöge (55°)

Mélység

Mélység Reszelö

8.11 Karbantartási tery

Az alabbi munkakat a felhasznalonak kell vegre-hajtania. Minden tovabbi munkatCsak szakemberek vegezhetnek el.

A következő előirások normal használati viszonyokra vonatkoznak. Különleges korulmények, pl. különösen hosszú napi munkaidő mellett az előirt karbantartásidoközöket megfeleloen csökkenteni kell.

Karbantartasi terv

	5 üze-móra után egyszer	a munka megkez-dese előtt	heten-te	50 üze-mórán-ként	100 üze-mórán-ként	szük-ség sze-rint	szezon előtt/után, évente
Karburátor
Üresjárat ellenőrzésé X
Légszűrő
Tisz títs X
Csere X
Gyújtógyertya
Elektróda távolság elle-nőrzésé, szükség esetén beálításá				X			X
Csere X X
Hangtompíto
Optikai ellenőrzés és ál-lapotellenőrzés		X
Üzemanyag tartály, olajartály
Tisz títs X X
Láncfék
A mücködés ellenőrzésé X
Tisz títs, csukláhelyek kenése			X			X
Lánckenés
Ellenőrzés X				X
Fürészlanc

Karbantási terv

	5 üze-móra után egyszer	a munka megkez-déselött	heten-te	50 üze-mórán-ként	100 üze-mórán-ként	szük-ség sze-rint	szezon elött/után, évente
Optikai ellenörzés és al-lapotellenörzés, élesség ellenörzés		X
Élezés X X
Csere, szükség esétén a lánckerék cseréje és a lánckerékcsapágy kené-se						X
Vezetősin
Optikai ellenörzés és al-lapotellenörzés		X
A gezetősin megfordítása X
Terelőcsillag konése X
Lánychorony/olajfurat tisz-tításá		X
Lánycezető tető belső ol-dalának tiszításá		X
Minden elérhető csavar (kivéve állítcsalvarok)
Meghúzás X X X
Teljes gép
Optikai ellenörzés és al-lapotellenörzés		X
Tiszítás (levegöbeme-net, henger-hütöbordák is)		X X X

9 HIBAELHÁRITÁS

VIGYAZAT! Sérulésveszély. Az éles szelü es MOZgo keszülékalkatrészek séruléseket okozhatnak.

Karbantartasi, apolasi es tiszitasi munkak kozben mindig viseljen vedokesztyut!

TUDNIVALO Olyan hibak esetuben, amelyek nem szerepelnek ebben a tablazatban, vagy amelyeket sajat maga nem tutja kijavitani, fordunjon vevoszolgalatunkhoz.

Zavar Ok Elhárítás
A motor nem indítható be vagy mindig leáll.	Helytelen folyamat A motort az ebben az üzemeltétési útmutatóban leírtak szerint indítsa be.
	A gyújtógyertya szennyezett vagy nem megfelelő az elektródahézag	Tiszíttsa meg vagy cserélje ki a gyújtógyertyát.
	Elszennyeződött levegőszűrő	Tiszíttsa meg vagy cserélje ki a levegőszűrőt
A gezetősín és a fürészlancmuködés bözen forró. Füst-képződés.	A fürészlanc tülzottan feszes.	Lazítsa meg a lancfeszítõt.
	Az olajartály üres. Töltsfel fürészláncolajjal.
	Az olajbemeneti nyílás és/ vagy a vezetősín vájata szennyezett.	Tiszíttsa meg az olajbemeneti nyí-last és/vagy a vezetősín vájatát.
A motor jár, de a fürészlanc nem mozdul.	A fürészlanc tülzottan feszes.	Lazítsa meg a lancfeszítõt.
	Meghibásodás Forduljon AL-KO szervizhez.
Fürészforgács helyett csak fü- részpor kerül ki. A lancfürészt neki kell nyomni a fának.	A fürészlanc topm. Élesítse meg a fürészlancot vagy keressen fel egy AL-KO szervizt.
A készülék szokatlanul rezeg. Meghibásodás Forduljon AL-KO szervizhez.

10 SZÁLLITÁS

FIGYELMEZTETÉS! Életveszély és su-

lyos serulisek veszelye. Egy mukodofureszlanc szallitas kozben sulyos, akar halalos serullseket is okozhat.

A lancfureszt sohase hordja es szallitsa jarofureszlanccal.
Szallitas tegye meg az elo zio intezkedeseket.

Szállitás elött tegye meg a következő intézkedéseket:

1. Kapcsolja ki a motort.
2. Hagyja lehulni a keszuleket.
3. Távolítson el minded forgács- és olajmarad-ványt.
4. A védóburkolatot húzza rá a gezetósínre.

A lancfuresztCsak a kengyelmarkolatnal fogvatartsa.Avezetosin ekkor hatrafelé nez.

Jarmüvekben: Biztositsa a lancfürészt felborulas, károsodás és az üzemelési anyagok kiömlése Ellen.

11 TÁROLÁS

A keszüléket minded hasznalat utan alaposan tisztitsa meg es tegyen fel minded védoburkolatot

• ha vannak. A keszüléket száraz, zárható, gyermekek által nem elérhető helyen tárolja.

Ha a keszüléket 2-3 hönapnál hosszabb ideig nem szeretné használni, akkor a károsodások el-kerülésé erdekében a kovetkező munkákat keI elvegezni:

1. Az uzemanyagtartalyt és az olajtartalyt teljesen uritse ki.
2. A fureszlancot es a gezetosint vegye le, tisz-titsa meg es rozsdvedo olajal permetezbe.
3. A keszüléket lehetőleg száraz helyen tárolja.

FIGYELEM! A keszülék károsodhat. A beszáradt/ragacsos fureszláncolaj hosszabb tárolas esetén kárositja az olajvezető alkatrészeket.

A fureszlancolajt hosszabb tárolás elott távolítsa el a készülékból.

12 ARTALMATLANITAS

A benzin es a motorolaj nem tartozik a háztartási hulladékhoz vagy a szennyvizhez, hanem gondoskodni kell a szétvalogatott begyüjtéseról, ill. artilmatlanitásaról!

A gép ártalmatlanítása elòtt az üzemanyag-tartályt és a motorolajtartályt ki kell ürìteni!

A csomagolás, a gép és a tartozékok ujrahasznosithato anyagokból keszültek, ezert ennek megfeleloen kell leselejtezni öket.

13 MUSZAKI ADATOK

Lancfurészek

Tipus 6646 6651 6656

Cikkszám 127523 127524 127525
Motortipus 2 ütemü, léghüté-	ses	2 ütemü, léghüté-	2 ütemü, léghüté-
Motor lökettérfogata 46,5 cm³ 50,9 cm³ 55,5 cm³
Maximális motorteljesitmény kW-ban (az ISO 7293/sheint)	2,0/9000 min-1	2,2/9000 min-1	2,4/9000 min-1
Easy Start rendszer Igen / Primer Igen / Primer Igen / Primer
Üresjárati fordulatszám 3000 +/- 400 min	-1	3000 +/- 400 min-1	3000 +/- 400 min-1
Maximális fordulatszám 13000 min	-1	13000 min-1	13000 min-1
Üzemanyag Benzin, olommen-	tes, legalább 90 oktános	Benzin, olommen-tes, legalább 90 oktános	Benzin, olommen-tes, legalább 90 oktános
Keverési arány 1:50 1:50 1:50
Üzemanyagartály térfogata	510 cm³	510 cm³	510 cm³
Olajartály térfogata	290 cm³	290 cm³	290 cm³
Lánckerék:
■ Fogak száma	7T	7T	7T
■ Osztás	0,325" / 8,255 mm	0,325" / 8,255 mm	0,325" / 3/8" 8,255 / 9,525 mm
Láncbiztosítás	Igen / automatikus	Igen / automatikus	Igen / automatikus
A lancfürész tömege üres tartályokkal:
■ Súly vezetösinnel és fürészlanc-cal	max. 6,89 kg	max. 7,0 kg	max. 7,0 kg a 0,325" esétén max. 7,25 kg a 3/8" esétén
■ Súly vezetösín és fürészlanc nél-kül	5,75 kg	5,75 kg	5,75 kg
Hangnyomásszint LpA (a DIN EN ISO 22868/sheint)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A), K=3,0 dB(A)	100,3 dB(A), K=3,0 dB(A)
Hangteljesítmenyszint LwA (a DIN EN ISO 22868/sheint)	112,4 dB(A), K=3,0 dB(A)	112,9 dB(A), K=3,0 dB(A)	113,2 dB(A), K=3,0 dB(A)
Egyenértekü rezgési összerték (a DIN EN ISO 22867/sheint):
Első markolat (K = 1,5 m/s²)	3,69 m/s²	4,20 m/s²	4,43 m/s²
Típus 6646 6651 6656
Hátsó markolat (K = 1,5 m/s2) 3,91 m/s	2	4,40 m/s2	4,38 m/s2
CO2-értékek 1311 g/kWh 925 g/kWh 925 g/kWh
Ezek a CO2-értékek a motortipust, ill. a motorcshaládot képviselő alap(motor) állandó ellenörzési ciklusokban, laboratoriumi körülmények böztött vegzett vizsgálatának során kapotteredmények, és nemjentenek kizárólagos és implicit garanciát egy adott motor teljesítményére.

Furészlancok és lancvezetö sinek

	Fürészlánck Vezetősinek
Készü- lékti- pus	Oreg- on ti- pus	Osztás	Lánc- szem- széles- ség	Se- bes- ség	Fog ti- pusa	Tipus Oreg- on	Osztás	Hosz- sz	Hasz- nos hossz	Fogak száma
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s LF		138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
						138PXL BK095			29,8 10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s LF		158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
						158VXL GK095			36,2 12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s LF		188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43 10
						188VXL GK095			42,7 12
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s SF		138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
						138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s SF		158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
						158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s SF		188RN BK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
						188VXL GK095			42,7 12
	Fūrészlánçok Vezetősinek
6656	73LPX 060E / 060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s SF	168RN DK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
					168VXL HK095			38,9 11
	73LPX 068E / 73LPX 068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s SF	188RN DK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
					188VXL HZ095			46,3 11
	73LPX 072E / 73LPX 072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s SF	208RN DK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
					208VXL HK095			50 11

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciaval, javitassal vagy potalkatrzesekkel kapcsolatos kerdesek eseten kerjuk, forduljon a

legkozelebbi AL-KO szervizhez. Ezeket megtalaja az interneten a kovetkez'o oldalon: www.al-ko.com/service-contacts

15 GARANCIA

A berendezes esetleges anyag-és gyartasi hibainak elharitasa javitassal vagy alkatreszcserevel tortenik a torvenyben eloirt jotallasi idon belul. A jotallasi hataridot azon orszag jogrendszere hatarozza meg, ahol a berendezest vasaroltak.

A garancia kizarolag akkor ervenyes, ha:

betartjak ezt az uzemeltetésiutasítást
szakszeruen hasznaljak a berendezest
csakeredeti potalkatrészeket használnak
A garancia nem vonatkozik:
a használatból eredő festékhibáakra,
a kopo alkatrzesekre, amelyek a potalkatresz-katalogusban be vannak keretezve xxxx (x)
belsó égésu motorokra (ezekre a motorgyartó ceg garancialis rendelkezesei ervenyesek).

A garancia az elso vegfelhasznaló vásarlasátol lép életbe. Az idopont meghatározásakor a fizétési bizonylaton szerepló datum a mervado. A garanciajeggyel és azeredeti fizétési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügfélszolgálathoz. A vevő eladóval szembeni kelekszavatossági jogainak törvenyes érvenyésitési lehetõsegeit a jelen nyilatkozat nembefolyásolja.

OVERSÄETTESE AF DEN ORIGINALE BRUGSANVISNING Indholdsfortegnelse

1 Om denote brugsanvising. 288
