3 Varnostni napotki 142

3.1 Varnostni napotki za verižneŽage..... 142
3.2 Vzroki in preprecevanje povratnega udarca 143
3.3 Varnostni napotki za delo 143

3.3.1 Upravljavec. 143
3.3.2 Obratovalni casi 144
3.3.3 Dela z verižno Žago 144
3.3.4 Obremenitve zaradi vibracij 144
3.3.5 Obremenitev zaradi hrupa 145
3.3.6 Ravnanje z bencinom in oljem.... 145
3.3.7 Varnost oseb, zivali in predmetov 145

4 Montaza 146

4.1 Montaža meča in verige Žage (od 02 do 06) 146

5 Zagon. 146

5.1 Gorivo 146
5.1.1 Priprava meşanine goriva 146
5.2 Mazivo za verige 147
5.3 Dolivanje delovnega sredstva (07).... 147
5.4 Preverjanje napetosti verige (06, 08). 148
5.5 Preverjanje zavore verige (09) 148

6 Upravljanje 148

6.1 Vklop/izklop motorja 148
6.1.1 Zagon motorja (10, 11) 148
6.1.2 Izklop motorja (12) 149

6.2 Po koncu dela 149
6.3 Preklop med obicajnim/poletnim in zimskim delovanjem (29) 149

7 Obnašanje pri delu in delovna tehnika ....150

7.1 Uporaba klinastega omejevalnika (13) 150
7.2 Sečnja stebel (14, 15) 150
7.3 Obvejevanje (16) 151
7.4 Skrajsevanje stebla (17, 18, 19) 151
7.5 Skrajsevanje zaganega lesa....152

8 Vzdrževanje in nega. 152

8.1 Demontaža/montažaPokrova filtra za zrak (20) 152
8.2 Ciscenje filtrza za zrak (21) 152
8.3 Preverjanje/zamenjava vžigalne
svečke (22, 23) 153
8.4 Meč (25, 27) 153
8.5 Bruşenje verige (24) 153
8.6 Preverjanje mazanja verige zage (26) 154
8.7 Nastavitev mazanja verige (28) 154
8.8 Preverjanje mirovanja verigeŽage v praznem teku. 154
8.9 Nastavitev stevila vrtljajev v prostem teku na uplinjau.... 154
8.10 Tabela za vzdrževanje verige.....154
8.11 Načrt vzdřevanja 155

9 Pomoč pri motnjah 157

10 Transport. 158
11 Shranjevanje 158
12 Odstranjevanje 158
13 Tehnični podatki 158
14 Servisna sluzba/servis. 161
15 Garancija 161

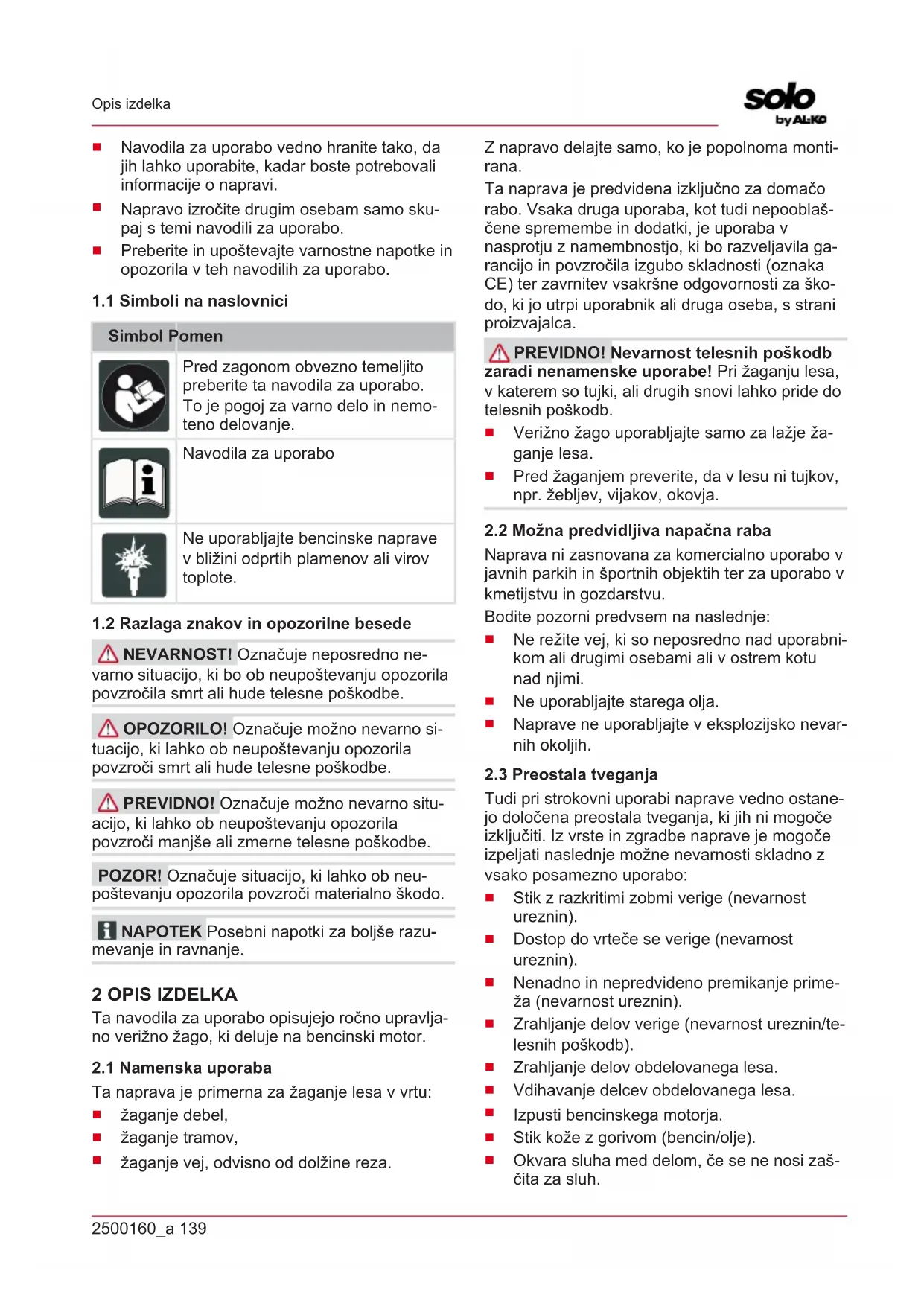

1 K TEM NAVODILOM ZA UPORABO

Nemška razlicica je izvirnik navodil za uporabo. Razlicice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.

Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
- Napravo izročite drugim osebam samo skupaj temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoto delovanje.

Navodila za uporabo

Ne uporablajte bencinske naprave v blizini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

NEVARNOST! Oznacuje reposredno nevarno situacio, ki bo ob neuostoovanju opozorila povzroica smrt ali hude telesne poskodbe.

OPOZORILO! Oznacuje mozno nevarno situaciono, ki lahko ob neupostevanju opozorila povzroci smrt ali hude telesne postkodbe.

PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupostevanju opozorila povzroci manjše ali zmerne telesne poskodbe.

POZOR! Označuje situacijo, ki lahko ob neu-postevanju opozorila povzroci materialno škodo.

NAPOTEK Posebni napotki za bolje razumevanje in ravnanje.

2 OPIS IZDELKA

Ta navodila za uporabo opisujejo ročno upravljano verizno Žago, ki deluje na bencinski motor.

2.1 Namenska uporaba

Ta naprava je primerna zaŽaganje lesa v vrtu:

zaganje debel,
Zaganje tramov,
zaganjevej,odvisno od dolzine reza.

Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblasčene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrmitev vsakrsne odgovornosti za škodo, ki jo utpri uporabnik ali druga oseba, s strani proizvajalca.

PREVIDNO! Nevarnost telesnih poskodb zaradi nenamenske uporabe! Pri zaganju lesa, v katerem so tujki, ali drugih snovi lahko pride do telesnih poskodb.

Verižno Žago uporabljajte samo za lažje Žaganje lesa.
Pred zaganjem preverite, da v lesu ni tujkov, npr. Zebljev, vijakov, okovja.

2.2 Można predvidljiva napačna raba

Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu.

Bodite pozorni predvsem na naslednje:

Ne rezite vehj, ki so neosredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
Ne uporabljaje starega olja.
- Naprave ne uporabljajte v eksplozijsko nevar-nih okoljih.

2.3 Preostala tveganja

Tudi pri strokovni uporabi naprave vedno ostanejo dolocena preostala tveganja, ki jih ni mogoce izkljuciti. Iz vrste in zgradbe naprave je mogoce izpeljati naslednje要考虑 nevarnosti skladno z vsako posamezno uporabo:

Stik z razkritimi zobmi verige (nevarnost ureznin).
Dostop do vrtece se verige (nevarnost ureznin).
Nenadno in nepredvideno premikanje prime-za (nevarnost ureznin).
Zrahljanje delov verige (nevarnost ureznin/tesnih poškodb).
Zrahljanje delov obdelovanega lesa.
Vdihavanje delcev obdelovanega lesa.
Izpustibencinskega motorja.
Stik koze z gorivom (bencin/olje).
Okvara sluha med delom, ce se ne nosi zašcita za sluh.

2.4 Varnostne naprave in zaščita

OPOZORILO! Nevarnost telesnih poškodb. Okvarjene in izklopljene varnostne napravce in zašite lahko povzročijo hude telesne poškodbe.

Okvarjene varnostne naprave in zašcite od-dajte v popravilo.
Varnostnih naprav in zašcite nikoli ne izklapljaje.

ZašcitniPokrov meča

Pred transportom je treba na mec in verigo zage namestiti zašcitniPokrov, da se preprećijo telesne poskodbe oseb in gmotna škoda.

Zavora verige

Zavora verige se sproži z ročnim varovalom ob povratnem udarcu in takoj zaustavi delujoco verigoŽage.

Varnostno zaporno tipkalo

Ročico za plin je mogoce pritisniti šele, ko se pri-tisne varnostno zaporno tipkalo.

2.5 Simboli na napravi

Simbol Pomen

!	Pri ravnanju bodite posebej previd- ni!
	Nevarnost povratnega udarca!
	Pred zagonom preberite navodila za uporabo!
	Nosite zašcitno Čelado, glušnike in zašcitna očala!
	Nosite zašcitne rokavice!
	Obujte trdne Čevlje!

Simbol Pomen

	Verižne Žage ne upravlajte z eno roko!
	Verižno Žago vedno upravlajte z obema rokama!
	Rezervoor za mešanico bencina/olja
→	Vbrizgalna šoba
	Sonce: Običajno/poletno delovanje
	Snežinka: Delo pozimi

Za varno uporabo in vzdrrzevanje so na stroju natisjeni symboli. Vedno upostevajte te napotke.

Simbol Pomen

Δ-Δ-	Prikljucek za dolivanje mešanicegoriva Lega: Na rezervaarju za bencin, vbliziniPokrova rezervaarja
Δ-Δ-	Prikljucek za dolivanje verižnegaolja Lega: Na rezervaarju za olje, vbliziniPokrova rezervaarja za olje
←STOP	Uporaba stikala motorja: Stikalo prestavite na »STOP«, motor takujugasne. Lega: levo od zadnjega ročaja

Simbol Pomen

Uporaba vrtljivega gumba lopute za zagon: Ko obrnete vrtljivi gumb lopute za zagon v nasprotni smeri urinega kazalca, se loputa za zagon zapre. Ko se loputa za zagon zapre, obrnite loputo za zagon v smeri urinega kazalca, da se loputa za zagon znova odpre.

Lega: Pokrov filtra za zrak

Nastavljanje oljne crpalke: Zavrtite palico z izvijačem v smeri pusčice do položaja MAX, ce zelite vecji dotok olja, oz. do položaja MIN za manjsi dotok veriznegа olja.

Lega: Spodnja stran pogonske enote

Vijak pod oznako H je namenjen nastavljanju mestanice pri visokem stevilu vrtlajev.

Vijak pod oznako L je namenjen.
nastavljanju meşanice pri nizkem
stevilu vrtljajev.

Lega: zgoraj na šcitniku verižnika

Prikazuje, v katero smer je namescena veriga.

Lega: Sprednja stran meča

Za odpiranje dekompresijskega ventila pritisnite tipko za dekompresijo.

Simbol Pomen

Zagotovljen nivo zvoka:

6646:115dB(A)
6651 in 6656: 116 dB(A)

2.6 Obseg dobave

Po razpakiranju preverite, ali so dostavljeni vsi sestavni deli.

St. Sestavni del

1 Meč
2 Veriga
3 Bencinska verižna Žaga
4 ZaščitniPokrov za meč
5 Pila
6 Izvijač
7 Kombinirani ključ
8 Navodila za uporabo

2.7 Pregled izdelka (01)

St. Sestavni del

1 Meč
2 Veriga
3 Sprednja zaščita rok
4 Sprednji ročaj
5 Pokrov filtra za zrak
6 Prirdlni vijaki zaPokrov filtra za zrak
7 Ročica za plin

Št. Sestavni del

8 Varnostno zaporno tipkalo
9 Zadnji ročaj
10 Klecno stikalo za izklop motorja sa-modejnim vračanjem
11 Rezervoor za gorivo
12 Vrtljivi gumb Iopute za zagon (za hladni zagon)
13 Ročaj zaganjalnika
14 Rezervaar za olje
15 ZašcitniPokrov za mec
16 Ostroga
17 Pritrdilne matice za meč
18 Pritrditev meça
19 Vžigalna kapica
20 Tipka za dekompresijo
21 Navodila za uporabo

3 VARNOSTNI NAPOTKI

Dnevno, pred vsako uporabo in po vsakem padcu ali drugem dogodku, kot je npr. delovanje sile zaradi udarca ali trka, preverite, da naprava ni poskodovana in da je varna za uporabo.
Preverite tesnjenjeistema za gorivo in fungc cionalnost varnostnih naprav. Naprav, ki niso varne za uporabo, v nobenem primeru ne uporabite. V primeru nejasnosti se posvetujte s svojim trgovcem.
Pri delu z napravo nosite glusnike, zlasti pri dnevnm delovnem casu vec kot 2,5 ure. Med delovanjem naprave nastaja mochan hrup, ki lahko pri upravljavcu povzroci poškodbe sluha.
Nosite rokavice za zašcito pred tresljaji in si redno vzemite premor kot preventivni ukrep proti sindromu belega prsta. Daljši Čas upora-be naprave lahko povzroči s tresenjem pogojene motnje v prekrvavitvi roke. Točega trajanja uporabe ni mogoće dolociti. Ovisno je od razlicnih dejavnikov. Pri stalni uporabi naprave pazite na roke in prste. Če se tam pojavijo znaki, kot so izguba otipa, boleçine, srbenje, oslabitev telesne moči in sprememba

barve koze ali koze, poiscite zdravniško pomoc.

Motorja nikoli ne uporablajte v zaprtih prostorih in ga takoj izklopite, ce pri uporabi motorja zacutite slabost, omotico ali sibkost. Takoj poiscite zdravniško pomoc. Naprava med delovanjem motorja oddaja strupene izpušne pline. Ti plini so brez vonja in nevidni.
Ne uporabljaje naprave v blizini odprtih plamenov ali virov toplate. Hlapi bencina in olja za mazanje so zelo lahko vnetljivi.
- Nosite masko za zašcito pred prahom, Če med delom z napravo nastaja prah od Žaganja, para ali dim. To je lahko nevarno za zdravje.

3.1 Varnostni napotki za verižneŽage

Delov telesa ne približujte verigi, ko se vrti. Pred zagonom Žage se prepricajte, da se veriga nicesar ne dotika. Pri delu z ve-rižno Žago lahko v trenutku nepazljivosti veriga zagrabi oblačila ali dele telesa.
Držite verižno zago vedno z desno roko za zadnji ročaj in z levo roko za sprednji ročaj. Če verižno zago držite v obratnem delov-nem položaju, se poveča tveganje poskodb in tak delovni položaj ni dovoljen.
Elektricno orodje je dovoljeno držati samona izoliranih prijemalnih povrsinah, saj se verižnaŽaga lahko dotika skritih vodnikov. Pri verižnih zagah, ki se dotikajoŽic pod napetostjo, kovinski deli elektricnega orodjaprevajao elektrici tok in lahko povzrocijo elektrici udar uporabnika.
Nosite zašcitna očala in zašcitno sluha. Priporočljiva je tudi zašcitga glave, rok, nog in stopal. Primerna zašcitna oblačila zmanjsajo nevarnost poskodb zaradi letečih predmetov in nakljucnegadotika verige.
Verižne zage ne uporabljaje na drevesu. Pri uporabi na drevesu obstaja nevarnost poškodb.
Vedno bodite pozorni na trdno stojisce in uporabljaje verizno zago samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilnem stojiscu, kot je lestev, lahko izgubite ravnotezeje in nadzor nad verizno zago.
Pri zaganju napete veje lahko pricakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja za-dane uporabnika in/ali le-ta lahko izgubi nad-zor nad verizno zago.

Bodite še posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namreč zaplete v verigo in vas udari, izgubit lahko ravnotežje.
Izklopljeno verižno Žago nosite za sprednji ročaj in obrjeno stran od svoje-ga telesa. Pri transportu ali shranjevanju verižne Žage vedno namestite šcitnik. Previdno ravnanje z verižno Žago zmanjsa mož-nost nenamernega stika z vrtečo se verigo.
Upostevaje navodila za mazanje, napenjanje verige in menjavo dodatne opreme. Nepravilno napeta ali namazana veriga se lahko pretrga ali poveca tveganje povratnega udarca verizneŽage.
Ročaji morajo biti vedno suhi, Čisti in na njih ne sme biti olja in maziva. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad napravo.
Zagajte samo les. Verižne zage ne uporabljaje za dela, za katera ni predvidena. Primer: Verižne zage ne uporabljaje za zaganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne zage za nedovoljene namene lahko povzroci nevarne situacije.

3.2 Vzroki in preprečevanje povratnega udarca

Do povratnega udarca lahko pride, ce se konica meça dotakne nekega predmeta ali pa se les upogiba in se verigaŽage zatakne v rezu.

Stik s konico meca lahko v nekaterih primerih pouzroci nenaden sunek v nasprotno smer in potisne mec navzgor ali proti upravljavcu.

Zaradi zagozdenja verige钇age na zgornjem robu meca se lahko mec hitro odbije nazaj proti upravliavcu.

V vsaki od teh situacij lahko izgubit nadzor nad zago in se pri tem hudo poskodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene v verizno zago. Kot uporabnik verizne zage morate sprejeti razlìčne ukrepe, da bo vaše delo potekalo brez nesrec in poskodb.

Povratni udarec je posledica nepravilne ali napacne uporabe orodja. Tega lahko preprecite zustreznimi varnostnimi ukrepi, ki so opisani v nadalievani:

Zago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verizneŽage. Prestavite telo in roke v položaj, v katerem se lahko uprete silam povratnega udarca. Pri uporabi ustreznih var

nostnih ukrepov lahko upravljavec obvladujesile povratnega udarca. Nikoli ne izpustite verizne zage.

Izogibaje se nenaravni drzi telesa in ne zagajte nad visino ramen. Tako preprecite nenameren stik s konico meca in zagotovite boljsi nadzor nad verizno zago v nepričakovanih situacijah.
Uporabljaje samo nadomestne mece in verige zage, ki jih priporoça proizvajalec. Napačni nadomestni meci in verige zage lahko privedejo do pretrganja in/ali povratnega
Upostevajte navodila proizvajalca za ostrenje in vzdrževanje verigeŽage. Pre-nizki omejevalniki globine povećajo možnost povratnega udarca.

3.3 Varnostni napotki za delo

Upostevajte nacionalne varnostne predpise, npr.Poklicnih zdruzenj, socialnih skladov, organov za varstvo pri delu.
Delopopravljaje sam pri zadostni dnevni ali umetni svetlobi
V delovnem območju ne sme biti predmetov (npr. odžaganih delov) - nevarnost spotikānia.
Uporabnik je odgovoren za nesrece drugih oseb in nijhove lastnine.

3.3.1 Upravljavec

MladOLEtniki, mlajski od 16 let, ali osebe, ki nisoseznanjeneznavodili za uporabo,naprave ne smejo uporabliati.
- Če prvič delate z verižno Žago: Trgovec ali drug strokovnjak raj vam pojasni ravnanje z verižno Žago, lahko se tudi udelezite usposablianja.
Kdor dela z verižno Žago, mora biti dobro opremljen, zdrav in v dobri telesni pripravljenosti. Kdor se zaradi zdravstvenih razlogov ne sme naprezati, mora vprašati svojega zdravnika, ali lahko dela z verižno Žago.
Sprejmite ukrepe za zašcito pred obremenitvami zaradi vibracij. Glede na uporabo orodja lahko dejanske vrednosti vibracij odstopajo od vrednosti vibracij, navedenih v tehnicihih podatkih. Pri tem upostevajte celoten potek dela, torej tudi trenutke, ko orodje dela brez obretenite ali je izklopljeno. Primerni ukrepi med drugim vljučujejo tudi redno yzdřevanie in nego orodiaj in nastavkov

orodja, ohranjanje toplih rok, redne premore in dobro nacrtovanje poteka dela.

Maksimalno trajanje rokovanja in delovne premore dolocite preko vrednosti vibracij.

3.3.2 Obratovalni casi

Upostevajte nacionalne predpise zaČase delovanja verizneŽage.Casi uporabe verizneŽage somorda omejeni z nacionalnimi in lokalnimi predpisi.

3.3.3 Dela z verižno Žago

OPOZORILO! Nevarnost Hudih telesnih poskodb. Ce uporabite nepopolno montirano verižno zago, lahko pride do Hudih telesnih posskodb.

Verižno Žago uporabite šele, ko je popolnoma montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna Žaga popolna in da noben sestavni del ni poskodovan ali obrabljen. Varnostne in zašitne naprave morajo biti neposkodovane.
Nikoli ne delajte sami.
Vedno prijavite skatlo za prvo pomoč v primeru nezgod.
Izogibajte se dotiku kovinskih predmetov, ki se nahajjo v tleh ali ki so s njimi elektricno povezana.
Osebno zašcitno opremo sestavljajo:

Zašcitna Čelada
Glušniki (npr. Čepi za ušesa), zlasti pri dnev nem delu vec kot 2,5 ure
Zašcitna očala ali šcitnik zašcitne celade za obraz
Zascitne hace z vstavkom za zašcito predrezanjem
Trde delovne rokavice
Varnostni cevlji z oprijemljivim podplatom, jekleno kapo in vlozkom za zašcitopredvrezi

Verižne Žage ne uporabljajte nad visino raimen, ker varno rokovanje ni več mogoće.
Pri spremembi lokacije izklopite motor in nataknite šcitnik verige.
Ko naprave ne uporabljajte, odklopite bencinski motor in nataknite šcitnik verige.
Verižno Žago odložite le v izklopljenem sta-nju.
Verižne zage ne uporabljaje za dvigovanje ali premikanje lesa.

Hlode, ki so debelejši od dolžine meča, smeŽagati le strokovno osebje.
Na rez položite le tekoco verigoŽage, verižneŽage nikoli ne vklopite s položeno verigo.
Pazite na to, da olje za verigo ne dospe v tla.
Zaganja ne izvajaje po dežju, snegu ali v primeru nevihte.
Delovanja varnostnih naprav in zašcite ne smete nikoli onemogovičiti.

3.3.4 Obremenitve zaradi vibracij

Nevarnost zaradi vibriranja
Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upostevajte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravinacin?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilno rezalno orodje?
Ali so rocaji in po potrebi izbirni vibracijski rocaji montirani in ali so trdno povezani z napravo?

Napravo uporabljaje samo s potrebnim stevi- Iom vrtljajev zgorevalnega motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu stevilu vrtljajev motorja, da se zmanjsajo hrup in vibracione.
Nepravilna uporaba in vzdrževanje lahko povecata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblasčena servisna delavnica.
Stopnja obretenite zaradi vibracij je odvisna od opravljanega dela oz.uporabe naprave.Ocenite jo in vključite ustrezne delovnepremore.S tem se bistveno zmanjsa obretenitev zaradi vibracij skozi celoten Čas dela.
Dalgsha uporaba naprave uporabnika iz-postavlja vibracijam in lahko povzroci težave z obtokom (»bele prste«). Da bi zmanjsali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poisčite zdravniško pomoc. Med temi simptomi so: otrplost, šćemenje, srbenje, bolecina, popušanje moči, sprememba

barve ali stanja koze. Obicajno se ti simptomi pokazejno na prstih ali rokah ali pri utripu. Pri nizjih temperaturah (pod približno 10^ ) se nevarnost poveča.

Med delovnim dnem naredite daljse premore, da si lahko opomorete od hrupa in vibracij. Delo naCRTujte takto, da je uporaba naprav, ki povzrocajo moche vibracije, razporejena na vecdni.
Ce med uporabo naprave na rokah zaznate nelagodje ali razbarvanje koze, takoj prekinite delo. Vkljucite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjsajte tveganje izpostavljenosti vibracijam. Vzdrujte napravo v skladu z napotki v navodilih za uporabo.
- Ce napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijski opremo (npr. ročaje).
V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.

3.3.5 Obremenitev zaradi hrupa

Doloceni ravni hrupa zaradi te naprave se ni mogoce izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in prevideno. Po potrebi ustavite dela ob Času mirovanja in omejite delovni Čas na majnujnejse. Za osebno zašcit no site primerno zašcit zo sluh; tudi druge osebe v blizini morajo nositi primerno zašcit zo sluh.

3.3.6 Ravnanje z bencinom in oljem

NEVARNOST! Nevarnost eksplozije in požara. Zaradi mešanice iztekajocega bencina in zraka se tvori eksplozijski ozračje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tud smrti.

Pri ravnanju z bencinom ne kadite.
Z bencinom delajeismo na prostem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju navedena pravila za ravnanje.
Bencin in olje transportirajte in skladiscite izključno v za to predvidenih posodah. Poskrbi te, da otroci nimajo dostopa do uskladisčene-ga bencina in olja.
Da bi preprecili onesnazenje tal (varstvo okolja), pri tocenju poskrbite, da se bencin in olje ne razljeta v zempljo. Za tocenje uporabljaje lijak.

Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopicenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.
Takoj obrisite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posusijo na dobro prezracevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadega samovziiga.
- Ce ste razlili bencin, se tvorijo bencinski hlapi. Naprave zato ne zazenite na istem mestu, temveč najmanj 3 m stran.
Preprečite stik kože z mineralnim oljem. Ne vdirhujte bencinskih hlapov. Pri točenju vedno nosite rokavice. Redno menjavaje in Čistite zašcitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjaje oblačila.
Naprave nikoli ne polnite, dokler motor deluje ali je vroc.

3.3.7 Varnost oseb, zivali in predmetov

• Napravo uporabljaje samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroci telesne poskodbe in gmotno skodo.
  Stroj vklopite samo, c e v delovnem območju ni oseb aliŽivali.
  Ohranite varno razdaljo do drugih oseb in zi- vali ali izklopite napravo, ko se druge osebe ali ziivali priblizujejo.
  Nikoli ne usmerite izpuha motorja proti osebam in zivalim ter proti vnetljivim izdelkom in predmetom.
  Ne segajte v sesalno in prezračevalno rešetko, ko motor deluje. Vrteci se deli napravelahko povzrocijo telesne poskodbe.
  Kadar naprave ne potrebujete, jo vedno izklopite, npr. pri menjavi delovnega območja, pri izvajanju vzdřevalnih del in nege ter pri tocenju mešanice bencina in olja.
  V primeru nesrece takoj izklopite napravo, da preprecite nadaljnje telesne poskodbe in materialno skodo.
  Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Odsluženi ali okvarjeni deli naprave lahko povzroćijo hude telesne poskodbe.
  Napravo hranite izven dosega otrok.

4 MONTAZA

NEVARNOST! Smrtna nevarnost in nevarnost Hudih telesnih poškodb. Smrtna nevarnost in nevarnost Hudih telesnih poškodb privklopljenem motorju.

Vsa dela izvajaje, ko je motor izklopljen.

POZOR! Nevarnost poskodb naprave. Nevarnost poskodb naprave zaradi neustrezne montaže

Razpakiranje in montazo je treba izvajati na ravni in stabilni povrsini.
Na voljo mora biti dovolj prostora za premikanje naprave in embalaze ter primerno orodje.

POZOR! Nevarnost skode v okolju. Nevar-nost skode v okolju zaradi neustreznega odstra-njevanja.

• Embalazo je treba odstraniti v skladu z lokalmimi predpisi.

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poškodbe.

Pri montaži meča in verige vedno nosite trpežne delovne rokavice.
Pri montaži meča in verige delajte izjemno previdno, da ne boste vplivali na varnost in učinkovitost naprave; v primeru dvomov kontaktirajte vašega prodajalca.

NAPOTEK Ob dobavi naprave sta mec in veriga demontirana, rezervojarja za meşanico in olje pa sta prazna.

Pred montažo se prepričajte, da zavora verige ni aktivirana. Zavora verige se sprosti, ko povlečete zašcitno za roke (01/3) proti ročaju (01/4).

4.1 Montaza meça in verige zage (od 02 do 06)

1. Ohlapno odvijte obe šestrobi matici (02/1) s kombiniranim ključem. Odstranite šcitnik verižnika (02/2) skupaj s šestrobima maticama (02/a).
2. Odstranite plastica distancnika (02/3); distancnika se uporabljata samo med transporte zapakirane naprave in nista vec potrebna.

3. Zarezo meça (03/1) postavite (03/a) na zaticna vijaka (03/2). Potisnite mec proti ohišju stroja (03/b).

4. Verigo zage (04/1) položite okrog verižnika (04/2) in v zarezo meča (04/3), pri Čemer pa-zite na smer teka. Verigo zage položite prek obračalne zvezde meča (05/a).

5. Znova montirajte šcitnik verižnika (06/1); šestrobi matici (06/2) le toliko pritegnite, da je verigoŽage še mogoče napeti.
6. Mec potiskajte z ohisiya stroja, dokler ni veriga zage pravilno napeta (Preverjanje napetosti verige (06, 08)).
7. Zategnite šestrobo matico (06/2).

5 ZAGON

5.1 Gorivo

POZOR! Nevarnost poškodb naprave. Če uporabite samo bencin, se bo poškodoval motor in garancija bo zapadla.

• Uporabljajte samo visokokakovosten bencin in olje za mazanje, saj boste takto dolgorocno zagotovili popolno zmogljivost inŽiviljenskodobo mehanskih delov.

NAPOTEK Ce neosvincen bencin hranite dlje kot 2 meseca, začnejo nastajati usedline. Vedno uporabljaje svež bencin!

Ta naprava je opremljena z dvotaktnim motorjem, ki obratuje z mešanico bencina in olja.

Ustrezno olje

Uporabljaje samo visokokakovostno sintetično olje za dvotaktne motorje. Pri vašem prodajalcu so na voljo olja, ki so bila razvita posebej za takšne motorje in ki lahko zagotavljajo visokezmogljivosti.

Ustrezen bencin

Uporablajte samo neosvinichen bencin z oktanskim stevilom majmanj 90.

5.1.1 Priprava mešanice goriva

NEVARNOST! Nevarnost eksplozije in požara. Bencin in mešanica sta vnetljiva!

Bencin in mešanico hranite samo v homologiranih posodah za gorivo, na varnem mestu, vstran od virov toplate in odprtega ognja.
Posod nikoli ne puscajte v dosegu otrok.
Med pripravo mešanice ne kadite in poskusi te preprečiti vdihavanje bencinskih hlapov.

POZOR! Nevarnost poskodb motorja. Čisti bencin povzroča poskodbe in popolni izpad mot- torja. V tem primeru garancijski zahtevki do proizvajalca niso veljavni.

Motor vedno uporabljaje z meşanico bencina/olja v predpisanem razmerju.

NAPOTEK Mešanica je izpostavljena ne-nehnemu staranju. Ne pripravljaje prevelikh količin, da preprećite nastajanje usedlin.

NAPOTEK Posodi za bencin in mešanico redno Čistite, da odstranite morebitne usedline.

V primeru nezadostne meşanice se poveča tve-ganje predčasnegа sprožanja bata zaradi presib-ke meşanice. Garancija preneha veljati tudi, ce navodila za meşanje goriva itd. iz tega priročnika niso upostevana.

V nadaljevanju je v tabei podano pravilno razmerje mešanje sprimerom.

Razmerje mešanja Bencin Olje

50:1 (50 delov goriva in 1 del olja)

5 litrov 100 ml

1. V homologirano posodo nalijte prbl. polovico navedene kolicine bencina.
2. Dolijte vso olje, kot je navedeno v tabeli.
3. Dolijte preostali bencin.
4. Zaprite posodo in jo dobro premešajte.

5.2 Mazivo za verige

POZOR! Nevarnost poskodb naprave. Uporaba starega olja za mazanje verigeŽage povzroča zaradi vsebovanih kovinskih delcev, ki nastanejo pri drgnjenju, prezgodnjo obrabo meča inverige. Ob tem se razveljavi garancija proizvajalca.

Nikoli ne uporabljaje starega olja, temveč smo biolosko razgradljivo olje za verigoŽage.

POZOR! Nevarnost škode v okolju. Uporaba mineralnaega olja za mazanje verigeŽage povzroča resno škodo v okolju.

Nikoli ne uporabljaje mineralnega olja, temvec samo biolosko razgradljivo olje za verigo zage.

Umazanega olja ni dovoljeno uporabljati, saj lahko pride do zamašitve filtra v rezervoorju in traj.nih poskodb oljne Čpalke.

Uporaba visokokakovostega olja je odlocilnegapomena za učinkovito mazanje rezalnih organov;

rabljeno ali manjvredno olje vpliva na mazanje in skrajsha ziviljensko dobo verige zage in meca. Priporocljivo je, da rezervoor za olje pri vsakem dolivanju goriva (z lijakom) napolnite do konca. Kapaciteta rezervoorja za olje jezasnovana takao, da se gorivo porabi pred oljem, s cimer je zagotovljeno, da naprava ne more delovati brez maziva.

5.3 Dolivanje delovnega sredstva (07)

NEVARNOST! Nevarnost eksplozije in požara. Zaradi mešanice iztekajćega bencina in zraka se tvori eksplozijski ozracje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.

Pri ravnanju z bencinom ne kadite.
Z bencinom delajteismo na prostem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju navedena pravila za ravnanje.

Točenje goriva

1. Izklopite motor in nataknite zašcitniPokrov prek verigeŽage.
2. Očistite zapiralo rezervaorja goriva (07/1) in območje okoli njega, da v rezervaor ne bi prisla umazanija.
3. Previdno odvijtePokrovrezervaarja (07/1), saj je v posodi mordaNSTal tlak.
4. Natočite gorivo prek lijaka.
5. NamestitePokrovrezervojarnarezervooringa privijte.
6. Očistite razlito gorivo s tal in naprave.
7. Napravo zaenite sele, ko hlapi goriva izpuhtijo.

Dolivanje olja za verige

1. Izklopite motor in nataknite zašcitniPokrov prek verigeŽage.
2. OčistitePokrovrezervojarjal07/2)in območje okoli njega, da v rezervoorne bi priša umazanija.
3. PrivijtePokrovrezervoarja za olje (07/2).
4. Natočite olje za verigoŽage prek lijaka.
5. NamestitePokrovrezervojarza za olje na re-zervoor in ga privijte.
6. Očistite razlito olje za verigoŽage s tal in naprave.

5.4 Preverjanje napetosti verige (06, 08)

NEVARNOST! Smrtna nevarnost in nevarnost Hudih telesnih poskodb. Smrtna nevarnost in nevarnost hudih telesnih poskodb privklopljenem motorju.

Vsa dela izvajajte, ko je motor izklopljen.

Napetost je pravilna, Če pogonski Členi ne izstopijo iz tirnice, ko dvignete verigoŽage na sredini meča (08/1), verigaŽage pa se še lahko vrti.

Napenjanje verige

1. S prilozenim kombiniranim ključem odvjte šestrobi matici (06/2) šcitnika verige (06/1) let toliko, da je verigoŽage šmogoče napeti.
2. Mec potiskajte z ohiša stroja, dokler ni verigaŽage pravilno napeta.
3. Zategnite šestrobo matico (06/2).

5.5 Preverjanje zavore verige (09)

OPOZORILO! Smrtna nevarnost in nevar-nost Hudih telesnih poskodb zaradi okvarjene zavore verige. Ce zavora verige ne deluje, lahko npr. pri povratnem udaru delujoca veriga povzroci hude telesne poskodbe in celo smr uporabnika.

Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne Žage ne vklopite, Če je zavora verige okvarjena. V tem primuru oddajte verižno Žago v pregled v servisno delavnico.

Naprava je opremljena sistemom varnostne za-vore (zavoro verige).

Zavora verige je naprava,zasnovana za takojsnjo zaustavitev premikanja verige zage, ce pride do povratnega udarca. Obicajno se zavora verige samodejno aktivira zaradi vztrajnosti.

To verigo je za preverjanje možno aktivirati tudročno.

1. ZaZenite motor in drzite napravo na obeh rocajih.
2. Sprozite varnostno zaporno tipkalo (01/8) in rocico za plin (01/7), da se veriga še naprej vrti, nato pa zašcito za roko (09/1) s hrbtno stranjo dlani potisnite naprej (09/a); verigaŽage se mora takoj zaustaviti.
3. Ko se verigaŽage ustavi,takoj spustite var-nostno zaporno tipkalo in nato še ročico za plin.
4. Izklopite motor.
5. Za sprostitev zavore verige potisnite šcitnik rok v smeri naprej (09/b)

6 UPRAVLJANJE

Upostevajte lokalne predpise glede chasov obratovanja.
Zadnji ročaj trdno primite in držite z desno roko, nosilni ročaj pa z levo roko.
Ročajev ne spustite, dokler motor dela.
VerižneŽage ne uporabljajte vprimeru:

utrujenosti,
slabega počutja,
vpliva alkohola, zdravil in drog.

6.1 Vklop/izklop motorja

OPOZORILO! Nevarnost eksplozije in požara. Zaradi mešanice iztekajococea bencina in zraka se tvori eksplozijski ozracje. Pri nepravil-nem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.
Motor zaženite vsaj 3 metre stran od mesta polnjenja.

6.1.1 Zagon motorja (10, 11)

PREVIDNO! Nevarnost telesnih poškodb zaradi vrvice zaganjalnika. Zaradi hitrega povratnega vleka vrvice zaganjalnika se roka hitro povlće proti motorju. To lahko povzroci udarnine in izpahe.
Nikoli ne navijajte vrvice okrog roke.

POZOR! Nevarnost poskodb naprave. Ce se vrvica zaganjalnika prevec izvlece, lahko to povzroci poskodbe.
Vrvice ne izvlecite v celoti in se z vrvico ne dotikajte odprtine za vodenje vrvice ter pri izpuščanju ročaja preprečite, da bi se vrvica nekontrolirano navijala.

POZOR! Nevarnost poškodb naprave. Če motor deluje z visokim številom vrtlajev in z aktivirano zavoro verige, se sklopka lahko pregreje.
Izogibajte se delovanju motorja z visokim ste-vilom vrtljajev in aktivirano zavoro verige.

Hladni zagon

Hladni zagon pomeni zagon motorja po tem, ko je bil najmanj 15 minut izklopljen, ali po dolivanju goriva.

1. Odložite napravo na ravno povrsino, držite sprednji ročaj in potisnite napravo na tla. Po potrebi s konico desne noge stopite v zadnji ročaj.

2. Aktiviraje zavoro verige takto, da potisnete šcitnik za roko naprej.

3. Odstranite zaščitniPokrov verigeŽage.
4. 3-4-krat pritisnite (10/a) vžigalno kapico (10/1).
5. Pritisnite tipko za dekompresijo (11/1). Dekompresijski ventil se odpre in potrebna vlečna sila na ročaj zaganjalnika se zmanjša. Tipka za dekompresijo se takoj po zagonu motorja samodejno vrne v začetni položaj.
6. Obrnite vrtljivi gumb lopute za zagon (11/2) v nasprotni smeri urinega kazalca do oznake (v skladu z oznako na verizni zagi).
7. S prosto roko povlecite ročaj zaganjalnika (11/3) navzgor (11/a), dokler ne začutite upornosti.
8. Ne spustite ročaja zaganjalnika, večkrat močno povlecite, dokler se motor prvič ne zažene. Nato obrnite vrtljivi gumb lopute za zagon (11/2) v smeri urinega kazalca do oznake (v skladu z oznako na verizni Žagi).
9. Večkrat močno povlècite ročaj zaganjalnika (11/3), dokler se motor znova ne zažene.
10. Dokler motor deluje, na katko pritsnite varnostno zaporno tipkalo (11/4) in rocico za plin (11/5). S tem se dusilna loputa uplinjača sprosti iz zapornega položaja.
11. Pustite napravo priblizno eno minuto delovati v prostem teku.
12. Sprostite zavoro verige tako, da povlecete sicutnik za roko nazaj.

Topli zagon

Če je motor le kratek Čas izklopljen, je postopek zagona mozen samo prek pritiskanja vžigalne kapice in tipke za dekompresijo, toda brez obračanja vrtljivega gumba lopute za zagon.

6.1.2 Izklop motorja (12)

1. Spustite varnostno zaporno tipkalo (12/1) in nato rocico za plin (12/2).
2. Motor naj nekaj sekund deluje v prostem tek
3. Potisnite klecno stikalo (12/3) v položaj «STOP« (12/a).

6.2 Po koncu dela

OPOZORILO! Nevarnost telesnih poškodb zaradi ureznin. Ostričlenki verigeŽage lahko povzroćijo ureznine.

Izklopite motor.
Nosite zašcitne rokavice.

OPOZORILO! Nevarnost pozara. Segretanaprava lahko povzroci vzig odrezanaega materia-la (npr. zagovine, vej ali listov).

Preden napravo odložite v kateremkoli prostoru, se mora motor ohladiti.
Da bi zmanjsali nevarnost pozara, je treba zi naprave odstraniti zagovino, ostanke vehic, liste ali odvećno mazivo.
Posod z ostanki od zaganja ne shranjujte v prostoru.

1. Izklopite motor (Izklop motorja (12)).
2. Pocakajte, da se naprava ohladi.
3. Odstranite vse sledi zagovine ali ostanke olja.
4. V primeru vecje umazanije demontirajte verigo zage in jo nekaj ur namakajte v posodi s posebnim cistilom. Nato jo sperite s cisto vodo in jo pred montazo na napravo naprsite s protikorozijskim prsilom.
5. Pred cischenjem naprave nataknite zašcitniPokrov prek verigeŽage.

6.3 Preklop med obicajnim/poletnim in zimskim delovanjem (29)

Da bi pri nizkih temperaturah okolice (pod 5^ ) preprecii nastajanje ledu na uplinjacu, je mogoce vsesani zrak s preklopom drsnega vlozka v zimski polozej predhodno ogreti. Drsni vlozek je mogoce doseci neposredno z odstrinitvijoPokrova filtra za zrak.

POZOR! Nevarnost skode na motorju zaradi pregrevanja. Ce veriga zage deluje pri vec kot 5^ in je drsni vlozek v zimskem položaju, lahko pride do pregrevanja.

Pred delovanjem preverite temperaturo okolja in - po potrebi - nastavite položaj drsnega vložka.

1. DemontirajtePokrov filtra za zrak (glejte Poglavje 8.1 "Demontaza/montazaPokrova filtra za zrak (20), stran 152).
2. Ročno izvlecite drsni vložek (29/1) iz okvirja (29/a).
3. Obrnite drsni vlozek navpično (29/b) in ga znova vtaknite (29/c):

Več kot 5 °C, tj. obicajno/poletno delovanje: Poravnajte okno drsnega vložka naznak sonca (29/2).
Manj kot 5^ tj. zimsko delovanje: Poravnajte okno drsnega vlozka na znak snezinke (29/3).

1. MontirajtePokrov filtra za zrak (glejte Poglavje 8.1 "Demontaza/montazaPokrova filtra za zrak (20),stran 152).

7 OBNASANJE PRI DELU IN DELOVNA TEHNIKA

NEVARNOST! Smrtna nevarnost zaradi nezadostnega strokovnega znanja! Nezado-stno strokovno znanje lahko privede do najhujših poskodb in smtri!
Stebla smejo podirati in obvejevati le usposobljene in izkušene osebe.
NEVARNOST! Smrtna nevarnost zaradinenadzorovanih premikov stroja. Premikajocea se veriga zage ustvarja moene sile, ki lahko povzrocijo nenadno nenadzorovano odtrganje in odskok verizne zage.
Vedno drzite verizno zago z obema rokama, z levo roko na sprednjem rocaju in desno roko na zadnjem rocaju. Ne gledo na to, ali ste levo- ali desnoročni.

NEVARNOST! Smrtna nearnost zaradi povratnega udarca! Povrati nudarec naprave lahko povzroci smrtno nearnost za uporabnika.

Z ustreznimi ukrepi obvezno poskrbite za preprečitev povratnega udarca.
PREVIDNO! Nevarnost za zdravje zaradi vdihovanja nevarnih snovi! Vdihavanje hlapov olja za mazanje, izpušnih plinov in prahu, ki na-staja priŽaganju, lahko povzroči zdravstvene težave.
Vedno nosite predpisano osebno zašcitno opremo.

PREVIDNO! Nevarnost telesnih poskodb pri blokirani verizni zagi. Ce poskušate izvleči med rezom zagozdeni rezilni pribor - tj. verigo zage/meč - pri delujocem motorju, obstaja nevar-nost telesnih poskodb in nevarnost poskodb naprave.

Zaustavite motor in odprite rez (npr. z drvarskim klinom) ali z drugo verizno zago oz. rezilno garnituro opravite sprostitveni rez. Ko se rez odpre, takoj odstranite stisnjeno rezilno garnituro.
Sledite navodilom in postopkom v naslednjih poglavjih, da preprecite blokado ali zagozditev verizne zage.

NAPOTEK Kmetijska strokovna zdruzenja redno ponujajo tecaje iz ravnanja z veriznimi zagami ter secnje stebel.

7.1 Uporaba klinastega omejevalnika (13)

1. Klinasti omejevalnik (13/1) vstavite v hlod in opravite premik verigeŽage v loku (13/a), da verigaŽage zareže v les.
2. Večkrat ponovite delovni korak in s tem prestavite stično točko klinastega omejevalnika (13/b).

7.2 Secnja stebel (14, 15)

NEVARNOST! Ziviljenjska nevarnost zaradi padanja stebla! Ce umikanje pred padajocim steblon ni mogoce, lahko pride do Hudih telesnih poskodb ter tudi do smrti!

S podiranjem zacnite sele, ko je zagotovljeno umikanje do stebla, ki ga boste podirali, brez ovir.

NEVARNOST! Ziviljenjska nevarnost zaradi nekontroliranega padanja stebla! Nekontrolirano padanje stebel lahko povzroci hude telesne poskodbe ter tudi smrt!

Da bi zagotovili nadzorovano padanje stebla, pustite med zasekom in podiralnim rezom sklep, ki znaša približno 1/10 premera hloda.
Podiranja ne izvajaje v vetru.

NAPOTEK Smejo se uporabljati le lesene, plasticne ali aluminijaste zagozde.

Pred začetakom sečnje morate izvesti naslednje ukrepe.

Poskrbite, da se v področju nevarnosti ne nahajajo druge osebe,Živali ali predmeti.
Varnostna razdalja med drugimi delovnimi mesti ali predmeti mora znašati majmanj 21 / 2 dolžini stebla.
Pazite tudi na napajalne vode in tujo lastnino. Po potrebi obvestite elektrodistribucijsko podjetje ali lastnika.
Ocenite smer padanja stebla. Za smer padanja stebla so odlocilni:

naravni nagib stebla
višina stebla
enostranska rast veg
ravna ali strma lega
asimetrična rast, poškodbe drevesa
smer in hitrost vetra
obremenjenost s snugom

Pri stmi legi vedno delajte nad steblom, ki ga boste podirali.
Poskrbite, da se na predhodno ugotovljeni poti umikanja ne nahajajo ovire. Pot umikanja mora potekati okoli 45^ posevno nazaj od smeri padanja (14).
Hlod mora biti prost grmovja, vej in tujk (npr. umazanije, kamnov, majave skorje, zebljev, sponk, zice, itd.).

Za secnjo stebla je treba narediti en zasek in en podiralni rez.

1. Pri podiralnih in skrajsevalnih rezih postavite klinasti omejevalnik varno ob les, ki ga boste rezali.
2. Zasek (15/c) najprej vrežite vodoravno, potem poševno od zgoraj pod kotom majmanj 45^ . S tem se prepreci zagozditev verižne za-ge pri izdelovanju drugega zaseka. Zasek je treba postaviti kar se da blizje tlom in v zeleni smeri padanja (15/e). Globina zaseka mora znašati okoli 1/4 prečnika stebla.
3. Podiralni rez (15/d) vrezite tocno vodoravno nasproti zaseka. Podiralni rez se mora vrezati na visini 3-5 cm nad yodoravnim zasekom.
4. Podiralni rez (15/d) vrezite takto globoko, da med zasekom (15/c) in podiralnim rezom (15/ d) ostane sklep (15/f) majmanj 1/10 premera debla. Ta sklep preprecuje, da se steblo obrne in pade v napacni smeri. Pri priblizanju podiralnegara reza (15/d) skepu (15/f) bi steblo moralo zacreti padati.

Ce steblo pada med zaganjem:

• Ce steblo morda pada v napacni smeri ali se nagiba nazaj in zagozdi verizno zago, prekinite podiralni rez. Za odpiranje reza in podiranje stebla v zeleni crti padca za bijte zagozdo.
  Verižno zago takoj izvlecite iz reza, izklo-pite in odložite.
  Poidite v podrocie umika.
  Pazite na padajoe veje.

• Ce steblo ostane stati, ga z zagijanjem zagozd v podiralni rez kontrolirano privedite do padca.

• Po zakljucku zaganja takoj snemite glusnike in pazite na signale ali opozorilne klice.

7.3 Obvejevanje (16)

Pri tem delu je treba upostevati naslednje tocke:

Podpritveriznozago na debluin odzagajte prosto dostopne veje eno za drugo neposred

no na deblu (16/a). Na strmih legitah delajte od spodaj navzgor.

Veçje, navzdol usmerjene veje, ki podpirajo steblo, sprva pustite.
Manjse veje odrežite z enim rezom.
Pazite na napete veje in najprej vrežite en kos od zgoraj, nato jih odrezite od spodaj navzgor, da preprečite zagozditev verizne za-ge (16/b).
Pri prosto visecih vehaj najprej vrezite en kos od spodaj, nato odrezite od zgoraj (16/c).
Vbodne, vzdolzne reze in reze v jakro naj izvajao izkušene ali usposobliene osebe.

7.4 Skrajševanje stebla (17, 18, 19)

Pri tem delu je treba upoštevati naslednje točke:

Pri stmi legi vedno delajte nad deblom, ker se deblo lahko odkotali.
Verižno zago vodite tak, da se v podaljsanem obracalmem območju verige ne nahaja noben del telesa.

Nastavite verizno zago na deblo:

Klinasti omejevalnik postavite direktno poleg rezalega roba in pustite, da se verižnaŽaga obrača okoli te točke.
Verižna Žaga lahko pri nastavitvi stransko zdrsne ali rahlo odskovi. To je odvisno od lesa in stanja verižne zage. Vedno trdno držite verižno Žago.

Na koncu reza se verižna Žaga zasuka skozi s svojo lastno težo, ker je rez ne podpira vec. Pri tem jo nadzorujte in ne potiskajte, da se ne dotakne tal.
Preden izklopite verizno zago, počakajte, da se veriga zage po zakliučku reza ustavi.
Motor verižne zage vedno izklopite, preden preidete na drugo steblo.

Da preprecite zagozditev verizne zage in drobljenje lesa, najprej zagajte 1/3 premera debla od spodaj navzgor (18/a), potem pa ostanek prerezite od zgoraj vzporedno s spodnjim rezom (18/b).

Deblo se prilega na obeh koncih:

Da preprecite zagozditev verizne zage in drobljenje lesa, najprej zagajte 1/3 premera debla od zgoraj navzdol (19/a), potem pa ostanek prerezi-te od spodaj vzporedno z zgornijim rezom (19/b).

7.5 Skrajševanje Žaganega lesa

Pri tem delu je treba upostevati naslednje tocke:

Uporabite varno rezalno podlago (kozo za zaganje, zagozde, grede).
Pazite na varno stojo in enakomerno porazdelitev telesne teze.
Oblovino zavarujte pred ostracanjem.
Na rez položite le tekoco verigo. Verižne za-ga-ge nikoli ne vklopite s položeno verigo.
- Lesa ne držite z nogo ali s pomočjo druge osebe.

8 VZDRŽEVANJE IN NEGA

NEVARNOST! Smrtna nevarnost zaradi nepravilnega vzdrzevanja. Ce vzdrzevalna dela izvajao nekvalificirane osebe ali ce se uporabljajo neodobreni nadomestni deli, lahko med delovanjem pride do hudih telesnih poskodb in tudi smrti.

Nikoli ne odstranjujte varnostnih naprav in jih nikoli ne izklaplajte.
Uporabljaje samo dovoljene originalne nadomestne dele.
Z rednim in pravilnim vzdrrzevanjem skrbite, da je naprava v delujoem in cistem stanju.

NEVARNOST! Smrtna nevarnost in nevarnost Hudih telesnih poškodb. Smrtna nevarnost in nevarnost hudih telesnih poškodb privklopljenem motorju.

Vsa dela izvajaje, ko je motor izklopljen.

PREVIDNO! Nevarnost telesnih poskodb. Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!
Pravilno vzdhrzevanje je obvezno potrebno za ohranjanje prvotne učinkovitosti in varne uporabe naprave.
Poskrbite, da bodo vse matice in vijaki dobro priviti, da bo naprava lahko vedno delovala v dobrih pogojih.
- Naprave z obrjenimi ali poskodovanimi sestavnimi deli ne uporabljajte. Poškodovane dele je treba zamenjati in jih ni dovoljeno popravljati.

Pred vzdrrzevalnimi deli:

Izklopite motor in počakajte, da se ohladi.
Snemite konektor vžigalne svečke.

Pri delih na verigiŽage nosite zašcitne rokavice.
ZašcitnegaPokrova ne odstranjujte,razen med izvajanem del na samem mecu ali na verigi.
Olja, bencin ali druge snovi, ki onesnažujejo okolje, odstranite v skladu s predpisi.

8.1 Demontaža/montažaPokrova filtra za zrak (20)

DemontažaPokrova filtra za zrak

1. Z izvijačem odvjte pritrdilne vijake (20/1) sPokrova filtra za zrak (20/2).
2. SnemitePokrov filtra za zrakznaprave (20/ a).

MontažaPokrova filtra za zrak

1. PostavitePokrov filtra za zrak na napravo (20/b).
2. Privijte pritrdilne vijake (20/1)Pokrova filtra za zrak.

8.2 Cischenje filtra za zrak (21)

POZOR! Nevarnost zaradi umazanega, okvarjenega ali manjkajočega filtrza za zrak.

Ce filtra za zrak ni ali je umazan ali okvarjen, se bo motor naprave nepopravljivo poskodoval.

Ciscenje filtra za zrak je pogoj za nemoteno delovanje in dolgo ziviljenjsko dobo naprave. Ne delajte brez filtra ali s poškodovanim filtrom, da preprečite poškodbe motorja.
Cischenje je treba izvesti vsakah 15 ur uporabenaprave.
- Filtrskega vložka ni dovoljeno prati in ga je treba vedno zamenjati,Če je umazan ali poškodovan.

Demontaža filtra za zrak

1. Izklopite motor in pocakajte, da se ohladi.
2. DemontirajtePokrov filtra za zrak (glejte Poglavje 8.1 "Demontaza/montazaPokrova filtra za zrak (20), stran 152).
3. Odvijte krilato matico (21/1).
4. Povlecite filter za zrak (21/2) navzgor in stran (21/a).
5. Zaprite sesalno odprtino (21/3) s cisto krpo. To preprecuje padanje delcev umazanije v prostor uplinjača.

Ciscenje filtra za zrak

1. Filter očistite s Čopćem ali fino krtaco, po potrebi previdno izpihajte od znotraj navzven s stisnjenim zrakom.

8.3 Preverjanje/zamenjava vžigalne svečke (22, 23)

Zamenjava vžigalne svečke

1. Odvijte vžigalno svečko (22/2) s priloženim kombiniranim klujem.
2. Privijte novo vžigalno svečko do oznake.
3. Potisnite konektor vžigalne svečke na vžigalno svečko.

8.4 Meč (25, 27)

Za preprecevanje asimetrične obrabe je treba meč redno obračati.

Opraviti je treba naslednja vzdrrzevalna dela:

Namažite ležaj obráčalne zvezde (27).
Zarezo na mecu očistite s strgalom (ni prilozeno v obsegu dobave) (25).
Ocistite odprtine za mazanje.
S plošćato pilo je treba odstraniti zarobek na bočni strani in izravnati morebitna odstopanja med vodili.

NEVARNOST! Smrtna nevarnost zaradi povratnega udarca! Nepravilno nabrušena verigaŽage povečuje nevarnost povratnega udara in s tem nevarnost smrtnih telesnih poskodb.

• Pravilno nabusite verigoŽage, da zmanjsate nevarnost povratnega udara.

NAPOTEK Za neizkušenega uporabnika verižnih zag priporočamo, da verigo nabrusi strokovnjak servisne sluzbe.

Zaradi varnosti in učinkovitosti mora biti veriga vedno dobro nabrušena.

Bruşenje je potrebno, ko:

Je zagovina podobna prahu.
Je za zaganje potrebna večja moč.
Rezniraven.
So tresljami mochnejsi.
Se poveča poraba goriva.

Če brusenje zaupate specializirani servisni sluzbi, bo ta za brusenje uporabila ustrezna orodja, ki zagotavljajo minimalno odstranjevanje materiala in enakomerno nabruşenost vseh zob.

Samodejno ostrenje verige lahko poteka s pomocjo posbine okrogle pile, katere premer se vedno ujema s posamezno vrsto verige (Tabela za vzdhrževanje verige). Potrebne so vescine in izkušnje, da se preprećijo poskodbe zob.

Bruşenje verige:

1. Izklopite motor, izklopite zavoro verige in mec z montirano verigo zage fiksno vpnite v primeren primez ter pazite, da boste verigo zage lahko prosto premikali.
2. Ce je veriga zrahljana, jo napnite.
3. Pilo vstavite v ustrezno vodilo in nato v odprino zoba, pri tem je treba ohrani enaki kot v skladu s profilom zoba.
4. S pilo pobrusite le nekajkrat in samo v smeri naprej, delovni korak pa nato ponovite na vseh zobeh in vedno v isti smeri (desno ali levo).
5. Obrnite mec v primezu in delovni korak pono-vite na ostalih zobeh.
6. Preverite, ali omejevalnik globine ne gleda cz orodje za preverjanje in popilite morebitni presezek s plošćato pilo ter zaokrožite profil.
7. Po brusenju odstranite vse ostruzke od piljenja in prah ter verigo namocite v mazivo.

so zobjedolgi manj kot 5mm

• Ce je oznaka na zobeh za rezanje presežena,
  je rega chenov na kovicah verige prevelika.

8.6 Preverjanje mazanja verige zage (26)

Naprave nikoli ne uporabljaje brez ustreznega mazanja verige. V nasprotnem primeru se boŽivlenjska doba naprave skrajšala. Pred vsakim začetakom del zato preverite kolićino olja v rezervoorju za olje in dovajanje olja.

1. ZaZenite napravo.
2. Delujoco verigo zage drzite prriblizno 15 cm nad storom ali primerno podlago.

Pri ustreznem mazanju se na storu tvori tanka oljna plast (26/1).

8.7 Nastavitev mazanja verige (28)

NEVARNOST! Smrtna nevarnost in nevarnost Hudih telesnih poškodb. Smrtna nevarnost in nevarnost Hudih telesnih poškodb privklopljenem motorju.

Vsa dela izvajaje, ko je motor izklopljen.

Kolicino dovajanja olja je mogoce uravnavati z nastavitvenim vijakom. Nastavitveni vijak je na spodnji strani naprave (28/1).

Zanastavitev količine dovajanja uporabite mali izvjac:

1. Zaženite motor in ga pustite teči v prostem teku.

2. Preverite, ali verigaŽage miruju.

3. Če se veriga Žage premika, je vzrok lahko naslednja napaka:

Stevilo vrtljajev v prostem teku je previsoko (Nastavitev stevila vrtljajev v prostem tekuna uplinjaču).
Sklopka je okvarjena, umazana ali nepravilno nastavljena. Obišcite servisno delavnico AL-KO.

8.9 Nastavitev stevila vrtljajev v prostem teku na uplinjacu

Stevilo vrtlajev v prostem teku je podano v tehnicih podatkih (Tehnici podatki). Najprimerneje ga je nastaviti s pomoćjo merilnika stevila vrtlajev.

Če je stevilo vrtljajev prostem teku pravilno nastvljeno, motor deluje v prostem teku in veriga zage se ne premika. Ovisno od kraja uporabe (gorovje, ravnina) je morda potreben popravek nastavitve prostega teka prek omejevalnega vija ka za prosti tek »T«.

NAPOTEK Regulacijska vijaka za mešanico za prosti tek «L« in mešanico za polno obremenitev «H« Iahko nastavi samo servisno mesto AL-KO.

Veriga zage se premika, nega bi dali plin:

Stevilo vrtljajev v prostem teku je previsoko.

1. Obračajte omejevalni vijak za prosti tek «T« (11/6) po malem v levo, dokler se verigaŽage ne premika vec.

Motor se vedno znova izklopi, ce ne daste plina:

Stevilo vrtljajev v prostem teku je prenizko.

1. Obračajte omejevalni vijak za prosti tek «T« (11/6) po malem v desno, dokler motr ne teče enakomerno.

Če optimalne nastavitve uplinjača ni mogoće došeci z obračanjem omejevalnegа vijaka za prosti tek «T«, nj vamp uplinjac optimalno nastavi servisno mesto AL-KO.

8.10 Tabela za vzdhrževanje verige

OPOZORILO! Nevarnost Hudih telesnih poskodb. Ce je na verižni Žagi neodobrena veriga ali mec, lahko pride do Hudih telesnih posskodb.
Uporabljajte samo odobrene verige in mece.

Tabela prikazuje vrednosti za različne vrste verig.

Vrsta verige za-ge	Premer pile Čelni kot Izpodrezni kot			Čelni nagib (55°)	Globina
		Vrtilni kot orodja	Nagibni kot orodja	Stranski kot
6646, 6651, 6656
21BPX056E 21BPX056X	4,8 mm / 3/16" 30° 10° 60° 0,64 mm /				0,025"
21BPX064E 21BPX064X	4,8 mm / 3/16" 30° 10° 60° 0,64 mm /				0,025"
21BPX072E 21BPX072X	4,8 mm / 3/16" 30° 10° 60° 0,64 mm /				0,025"
6651, 6656
21LPX056E 21LPX056X	4,8 mm / 3/16" 25° 10° 60° 0,64 mm /				0,025"
21LPX064E 21LPX064X	4,8 mm / 3/16" 25° 10° 60° 0,64 mm /				0,025"
21LPX072E 21LPX072X	4,8 mm / 3/16" 25° 10° 60° 0,64 mm /				0,025"
6656
73LPX060E 73LPX060X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /				0,025"
73LPX068E 73LPX068X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /				0,025"
73LPX072E 73LPX072X	5,5 mm / 7/32" 25° 10° 60° 0,64 mm /				0,025"
Globina Pila

Naslednja dela Iahko opravi uporabnik.Vsa druga dela mora opraviti strokovna delavnica.

Naslednja navodila veljajo za obicajne razmere med uporabo. V posebnih pogojih, npr. posebej

dolgem, vsakodnevem delu, je treba navedene
vzdrzevalne intervale ustrezno skrajatsi.

Načrt vzdhrževanja

	enkrat po 5 urah	pred za-četakom dela	te-densko	vsakih 50 obr atoval-nih ur	vsakih 100 obratalnih ur	po potre-bi	pred sezo-no/por sezoni, letno
Uplinjač
preverjanje prostega teka X
Filter za zrak
čišćenje X
zamenjava X
Vžigalna svečka
preverjanje razmika med elektrodama, po potrebi nastavitev				X			X
zamenjava XX
Zvočna izolacija
vizualni pregled in pre-gled stanja		X
Rezervoor za gorivo, re-zervoor za olje
čišćenje XX
Zavora verige
preverjanje delovanja X
čišćenje, mazanje sklo-pnih mest			X			X
Mazanje verige
preverjanje XX
Veriga
vizualni pregled in pre-gled stanja, preverjanje nabrušenosti		X
naknadno brušenje XX
zamenjava, po potrebi tu-di zamenjava verižnika in mazanje ležaja verižnika						X
Meč
vizualni pregled in pre-gled stanja		X

Načrt vzdřevanja

	enkrat po 5 urah	pred za-Četkom dela	te-densko	vsakah 50 obratoval-nih ur	vsakah 100 obratovalnir	po potre-bi	pred sezo-no/por sezo-ni, letno
obračanje meča X
mazanje premičega ko-leščka		X
čišćenje utora verige/od-prtine za olje		X
čišćenje zašcitnega po-krova na notranji strani		X
Vsi dosegljivi vijaki (raZen nastavitvenih vijakov)
Privijanje XX X
Celotna naprava
vizualni pregled in pre-gled stanja		X
čišćenje (vklj. z vstopomzraka, hladilnimi rebri va-lja)		XXXX

9 POMOC PRI MOTNJAH

PREVIDNO! Nevarnost telesnih poškodb.

Predmeti z ostrimi robovi in premikajosci se predmeti lahko povzrocijo telesne poškodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na na so servisno sluzbo.

Motnja Vzrok Ukrep
Motorja ni mogoće zagnati ali pa se takoj izklopi.	Napačen postopek Zaženite motor, kot je opisano v teh navodilih za uporabo.
	Umazana vžigalna svečka ali manjkajović razmik med elek-trodami	Očistite ali zamenjajte vžigalno svečko.
	Zakrit filter za zrak Očistite ali zamenjajte filter za zrak
Meč in veriga se segrejeta. Na-staja dim.	Veriga je preveč napeta. Popustite napetost verige.
	Rezervoor za olje je prazen. Dolijte olje za verigo.
	Luknja za vstop olja in/ali utor meča sta umazana.	Očistite luknjo za vstop olja in utor meča.
Motor deluje, vendar se veriga ne premika.	Veriga je preveč napeta. Popustite napetost verige.
	Napaka naprave Obiščite servisno delavnico AL-KO.

Motnja Vzrok Ukrep

Namesto zagovine nastaja samo lesni prah. Verižno zagogo je treba potiskati skozi les.

Veriga je topo. Naostrite verigo ali obišcite servisno delavnico AL-KO.

Naprava neobičajno vibrira. Napaka naprave Obišcite servisno delavnico AL-KO.

10 TRANSPORT

OPOZORILO! Smrtna nevarnost in nevar-nost Hudih telesnih poškodb. Delujoča veriga lahko pri transportu povzroci najhujše telesne poškodbe in tudi smrt.

Verižne Žage nikoli ne nosite niti ne transportirajte z vklopljeno verigo.
Pred transportom opravite zgoraj navedene ukrepe:

Pred transportom opravite naslednje ukrepe:

1. Izklopite motor.
2. Počakajte, da se naprava ohladi.
3. Odstranite vse sledi zagovine ali ostanke olja.
4. Nataknite zašcitniPokrov na mec.

Verižno zago nosite samo na ročaju. Meč mora biti pri tem obrjen nazaj.

V vozilu: Zavarujte verižno Žago pred prevračanjem, poskodbam in iztekanjem delovnegasredstva.

11 SHRANJEVANJE

Po vsaki uporabi temeljito očistite napravo in – Če so na voljo – namestite zašcitnaPokrivala. Hranitete napravo na suhem mestu z možnostjo zaklepanja in izven dosegā otrok.

Če naprave ne boste uporabljali vec kot 2-3 me-sece, so za preprecitev poskodb potrebna naslednja dela:

1. Popolnama izpraznite rezervaarja za gorivo in olje.
2. Snemite verigo in mec, očistite in poškropite z oljem za zašćito pred rjo.
3. Napravo po moznosti skladišcite na suhem mestu.

POZOR! Nevarnost poškodb naprave. Izsušeno/zlepljeno olje za verigoŽage pri daljsem skladisčenju poškoduje sestavne dele, po katerih se pretaka olje.

Pred daljsim skladišcenjem odstranite olje za verigoŽage iz naprave.

12 ODSTRANJEVANJE

Bencin in motorno olje ne sodita med gospodinjske odpadke ali odtok, temveč jih je treba ločeno oddati na posebnem zbirnem mestu!

Pred odstranjevanjem naprave morate izprazniti rezervoor za gorivo in posodo za motorno olje!
- Embalaža, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

13 TEHNIČNI PODATKI

Verižne Žage

Tip 6646 6651 6656
Št. izd. 127523 127524 127525
Tip motorja 2-taktni, zračno	hlajen	2-taktni, zračno hlajen	2-taktni, zračno hlajen
Delovna prostornina motorja 46,5 cm³ 50,9 cm³ 55,5 cm³
Maksimalna moč motorja v kW (v skladu s standardom ISO 7293)	2,0/9.000 min-1	2,2/9.000 min-1	2,4/9.000 min-1
Sistem za preprost zagon	Da/vbrizgalna šo-ba	Da/vbrizgalna šo-ba	Da/vbrizgalna šo-ba
Število vrtljajev v prostem teku 3.000 +/- 400 min	-1	3.000 +/- 400 min-1	3.000 +/- 400 min-1
Maksimalno število vrtljajev 13.000 min	-1	13.000 min-1	13.000 min-1
Gorivo Neosvinčen bencin	z oktanskim števi-lom majmanj 90	Neosvinčen bencin z oktanskim števi-lom majmanj 90	Neosvinčen bencin z oktanskim števi-lom majmanj 90
Razmerje mešanje 1:50 1:50 1:50
Prostornina rezervaorjarja za gorivo 510 cm	3	510 cm3	510 cm3
Prostornina rezervaorjarja za olje 290 cm	3	290 cm3	290 cm3
Verižnik:
Število zob 7T 7T 7T
Razdelitev 0,325" / 8,255 mm 0,325" / 8,255 mm 0,325" / 3/8"			8,255 / 9,525 mm
Varovalka verige Da/samodejno Da/samodejno Da/samodejno
Teža verižne Žage pri praznih rezervaorjih:
Teža z mečem in verigo	maks. 6,89 kg	maks. 7,0 kg	maks. 7,0 kg za 0,325" maks. 7,25 kg za 3/8"
Teža brez meča in verige 5,75 kg	5,75 kg	5,75 kg
Raven zvočnegа tlaka LpA (v skladu s standardom DIN EN ISO 22868)	99,1 dB(A), K = 3,0 dB(A)	100,8 dB(A), K = 3,0 dB(A)	100,3 dB(A), K = 3,0 dB(A)
Raven zvočne moči LwA (v skladu s standardom DIN EN ISO 22868)	112,4 dB(A), K = 3,0 dB(A)	112,9 dB(A), K = 3,0 dB(A)	113,2 dB(A), K = 3,0 dB(A)
Enakovredna skupna vrednost vibracij (v skladu s standardom DIN EN ISO 22867):
Sprednji ročaj (K = 1,5 m/s2)	3,69 m/s2	4,20 m/s2	4,43 m/s2
Zadnji ročaj (K = 1,5 m/s2)	3,91 m/s2	4,40 m/s2	4,38 m/s2
Vrednosti CO2	1311 g/kWh	925 g/kWh	925 g/kWh
Ta meritev CO2 je rezultat preizkujšanja (obicajnega) motorja, ki je značilen za tip motorja oz. družino motorjev, v fiksnem preizkusnom ciklu v laboratorijskih pogojih in ne predstavlja nobene izrecne ali naznačene garancije zazmogljivost določenegа motorja.

Verige zage in meci

	Verige Žage Meči
Tip na-prave	Tip Ore-gon	Razde-litev	Širina po-gonske-ga Člena	Hit-rost	Oblika zoba	Tip Ore-gon	Razde-litev	Dolži-na	Upo-rabna dolži-na	Število zob
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s ZZ		138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
						138PXL BK095			29,8 10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s ZZ		158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
						158VXL GK095			36,2 12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s ZZ		188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43 10
						188VXL GK095			42,7 12
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s OZ		138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
						138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s OZ		158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
						158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s OZ		188RN BK095	0,325"/8,2 55 mm	45 cm / 18"	42,7 12
						188VXL GK095			42,7 12
6656	73LPX 060E / 73LPX 060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s OZ		168RN DK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
						168VXL HK095			38,9 11
	73LPX 068E / 73LPX 068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s OZ		188RN DK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
						188VXL HZ095			46,3 11
	73LPX 072E / 73LPX 072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s OZ		208RN DK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
						208VXL HK095			50 11

14 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblžjo ser

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoševana,
je bilnaprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x).
Motorji z notranjim izgorevanjem (za te veljajo garancijska dolocila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasčeno servisno sluzbo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacao o Uputama za uporabu. 162

1.1 Simboli na naslovnoj stranici 163
1.2 Objasnjenja oznaka i signalnih riječi .. 163

2 Opis proizvoda 163

2.1 Namjenska uporaba 163
2.2 Muguca predvidiva nepravilna uporaba 163
2.3 Ostali rizici 163
2.4 Sigurnosni i zaistni uredaji 164
2.5 Simboli na uredaju 164
2.6 Opseg isporuke 165
2.7 Pregled proizvoda (01) 165

3 Sigurnosne napomene 166

3.1 Sigurnosne upute za lançane pile..... 166
3.2 Uzroci i sprječavanje povratnog trza-ja 167
3.3 Sigurnosne napomene za rad 167
3.3.1 Korisnik 167
3.3.2 Radna vremena 167
3.3.3 Rad's lancanom pilom 168
3.3.4 Opterecenje vibracijama 168
3.3.5 Izlozenost buci 169
3.3.6 Rukovanje benzinom i uljem..... 169
3.3.7 Sigurnost Ijudi, zivotinja imovine 169

4 Montaza 169

4.1 Montaža vodilice i lanca pile (02 do 06) 170

5 Pušanje u rad. 170

5.1 Gorivo 170
5.1.1 Mijeşanje goriva 170
5.2 Mazivo za Ianac 171
5.3 Ulijevanje pogonskog sredstva (07) ... 171
5.4 Provjera zategnutosti lanca (06, 08) ..171
5.5 Provjera kočnice lanca (09) 172

6 Upravljanje 172

6.1 Uključivanje/isključivanje motora.... 172
6.1.1 Pokretanje motora (10, 11) 172

6.1.2 Iskligite motor (12) 173
6.2 Nakon kraja rada 173
6.3 Promjena izmeu normalog/ljetnog i zimskog načina rada (29) 173

7 Ponašanje pri radu i radna tehnika 174

7.1 Uporaba kandžastog graničnika (13)..174
7.2 Rušenje stabala (14, 15) 174
7.3 Rezanje grana (16) 175
7.4 Skracivanje stabla (17, 18, 19) 175
7.5 Skracivanje rezanog driveta 176

8 Održavanje i njega 176

8.1 Demontaža/montažaPoklopca filtra
zraka (20) 176
8.2 Ciscenje filtra zraka (21). 176
8.3 Provjera/zamjena svjeice (22, 23) ....177
8.4Vodilica (25,27) 177
8.5 Ostrenje Ianca pile (24) 177
8.6 Provjera podmazivanja lanca (26) 178
8.7 Regulacion podmazivanja Ianca (28)...178
8.8 Provjera mirovanja lançane pile u praznome hodu. 178
8.9 Namješanje broja okretaja u praznome hodu na rasplinjaču 178
8.10 Tablica odrzavanja lanca. 178
8.11 Plan održavanja 180

2.2 Moguca predvidiva nepravilna uporaba

7.1 Uporaba kandžastog graničnika (13)

1. Kandžasti graničnik (13/1) ubodite u deblo i provedite lučnu kretnju lanca pile (13/a) takoda lanac pile zareže drvo.
2. Vise puta ponovite radni rez i pritom pomaknite tocku nalijeganja kandzastog graničnika (13/b).

7.2 Rušenje stabala (14, 15)

OPASNOST! Opasnost poŽivot od padajućeg stabla! Ako pri padanju stabla povlačenije moguce, moze doci do teških ozljeda pa Čak i smrti!

Sa sječom počnite tek kada je osigurano povlačenje od padajućeg stabla bez prepreka.
OPASNOST! Opasnost poŽivot od ne-kontroliranog padanja stabla! Nekontrolirano padanje stabala moze uzrokovati najteže ozljede pa Čak i smrt!
Kako biste zajamcili kontrolirano padanje stabla, izmedu usjeka i osnovog reza ostavite spojnicu koja iznosi oko 1/10 promjera debla.
Sjcu ne provodite pri vjetru.

NAPOMENA Smiju se koristiti sami drveni, plastični ili aluminijski klinovi.

Prije početka sjěče morate provesti sljedecé mjere.

Nebezpečenstvo vibracij
