KULLANIM KILAVUZU Solo 6646 AL-KO

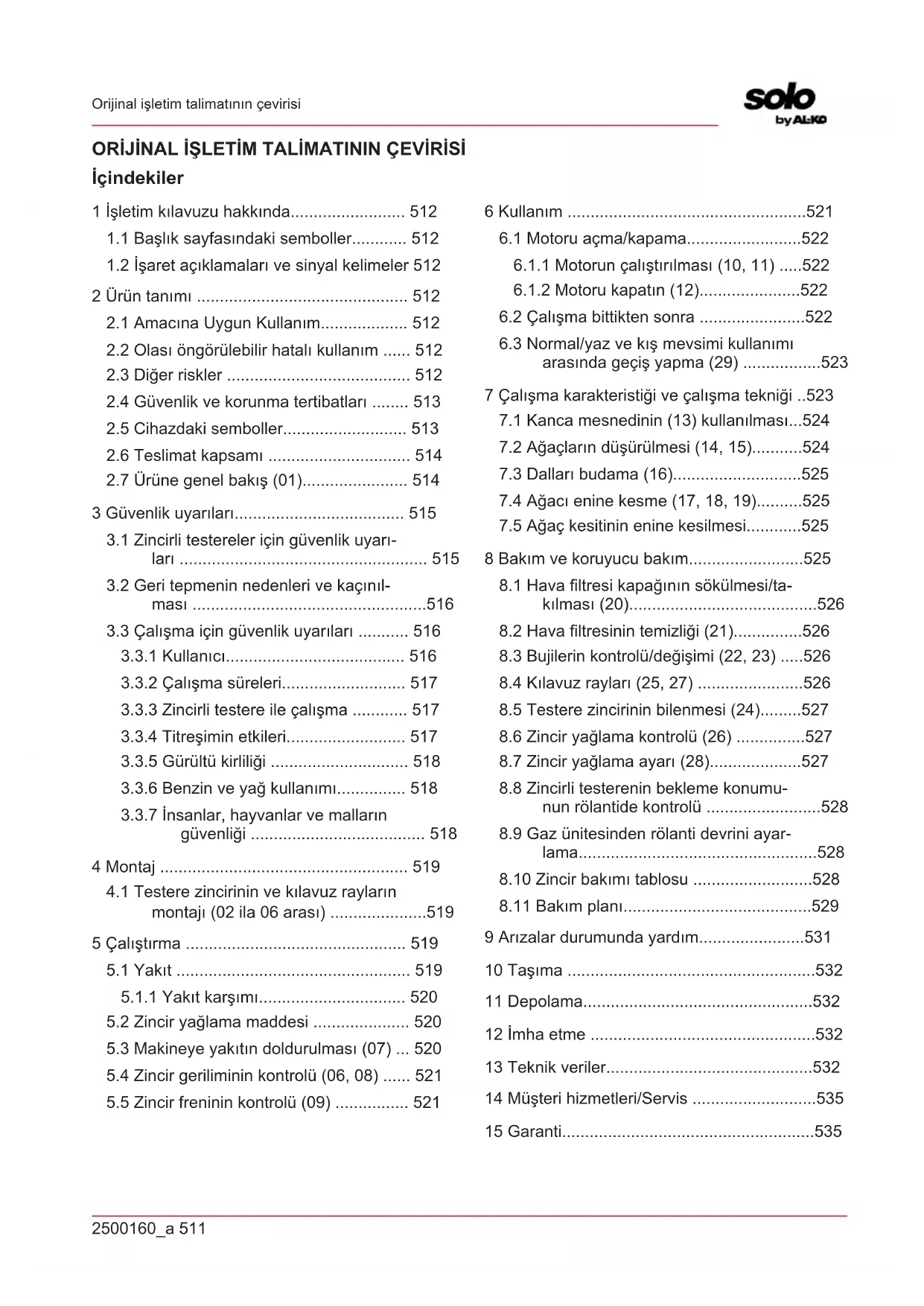

1.1 Baskik sayfasindaki semboller.. 512
1.2 Isaret açiklamaları ve sinalay kelimeler 512

2 Urun tanimi 512

2.1 Amacina Uygun Kullanim 512
2.2 Olasi ongorulebilir hatal kullanim .... 512
2.3 Diger riskler 512
2.4 Güvenlik ve korunma tertibatlari 513
2.5 Cihazdaki semboller. 513
2.6 Teslimat kapsami 514
2.7 Urune genelbakis (01) 514

3 Güvenlik uyarilari 515

3.1 Zincirli testereler icin guvenlik uyari-lar 515
3.2 Geri tepmenin nedenleri ve kaçınilması 516
3.3 Calisma iin guvenlik uyarilari 516

3.3.1 Kullanici 516
3.3.2 Calisma sureleri 517
3.3.3 Zincirli testere ile calisma 517
3.3.4 Titresimin etkileri 517
3.3.5Gurultu kirligi 518
3.3.6 Benzin ve yag kullanimi 518
3.3.7 Insanlar, hayvanlar ve mallarin
güvenligi 518

4 Montaj 519

4.1 Testere zincirinin ve kilavuz raylarin montaji (02 ila 06 arasi) .519

5 Calistirma 519

5.1 Yakit 519
5.1.1 Yakit karimi 520
5.2 Zincir yaglama maddesi 520
5.3 Makineye yakitin doldurulmasi (07) ... 520
5.4 Zincir geriliminin kontrlu (06, 08) ....... 521
5.5 Zincir freinin kontrlu (09) 521

6 Kullanim 521

6.1 Motoru açama/kapama 522
6.1.1 Motorun calistirilmasi (10, 11) ....522
6.1.2 Motoru kapatin (12) 522

6.2 Calisma bittikten sonra 522
6.3 Normal/yaz ve kılı mevsimi kullanimiarasinda gecis yapma (29) .523

7 Calisma karakteristi ve calisma tekniqi .523

7.1 Kanca mesnedinin (13) kullanlmasi...524
7.2 Açaçlarin Düşürülmesi (14, 15) 524
7.3Dallari budama (16). 525
7.4 Agaci enine kesme (17, 18, 19)....525
7.5 Agaç kesitinin enine kesilmesi....525

8 Bakim ve koruyucu bakim. 525

8.1 Hava filtresi kapaginin sokulmesi/takilmasi (20) 526
8.2 Hava filtresinin temizligi (21). 526
8.3 Bujilerin kontrolü/değisimi (22, 23) .....526
8.4 Kilavuz raylari (25, 27) .526
8.5 Testere zincirinin bilenmesi (24) 527
8.6 Zincir yağlama kontrlü (26) 527
8.7 Zincir yaglama ayari (28) 527
8.8 Zincirli testerenin bekleme konumunun rolantide kontrlu .528
8.9 Gaz unitesinden rolanti devrini ayar-lama... .528
8.10 Zincir bakimi tablosu .528
8.11 Bakim plani 529

9 Arizalar durumunda yardim. 531

10 Taşima 532
11 Depolama. 532
12 imha etme 532
13 Teknik veriler. 532
14 Musteri hizmetleri/Servis 535
15 Garanti. 535

1 ISLETIM KILAVUZU HAKKINDA

Almanca versiyonda orijinal isletim talimatis oz konusudur. Tum diger dil versiyonlari orijinal isletim talimatinin cevirileridir.
■ Isletim kilavuzunu daima cihaz hakkinda bil-giye ihtiyaç duyduğunuzda icerisinden bilgi alacak sekilde saklayin.
Cihazi sadece bu isletim kılıvuzu ile böcka kiselere verin.
Bu isletim kilavuzunun icerisindeki güvenlik ve uyari bilgilerini okuyun ve dikkate alin.

1.1 Beispiel sayfasindaki semboller

Sembol Anlam

Isletime almadan once bu isletim ki-lavuzunu dikkatlice okuyun. Bu, guvenli calisma ve sorunsuz kullanim icin on kosuldur.

Isletim talimat

Benzinli testereyi açık alevlerin ya da isi kaynaklarınin)yakininda isletmeyin.

1.2 Isaret açiklamaları ve sinal kalylimeler

TEHLIKE! Gerçekleşebilecek tehlike durumunu gosterir - kaçınilmaz ise - olüme ve agr yaralanmalara neden olur.

UYARI! Olasi bir tehlike durumunu gosterir - kacinilmaz ise - olüme ve ağır yaralanmalaraneden olur.

DIKKAT! Olasi bir tehlike durumunu gosterir - kacinilmaz ise - hafif veya kucuk yaralanmalar na neden olur.

DIIKKAT! Bir durumu gosterir - kacinilmaz ise - maddi hasarlara neden olur.

Bilgi Daha iyi anlasiIm ve kullanim icin ozel notlar.

2 URUN TANIMI

Bu kullanim kilavuzu, benzinli motorla calistiran ve elde kullanilabilir zincirli testereyi açiklamaktadir.

2.1 Amacina Uygun Kullanim

Bu makine bahçede odun kesmek icin kullanilabi-lir:

Aagc govdelerini testere ile kesmek
Parca kerestelerin testere ile kesilmesi
Kesit uzunluğuna güre dallarin testere ile ke-silmesi

Cihazla sadece, eksiksiz sekilde monte edilisse calisma yapilabilir.

Bu cihaz sadece özel alanda kullanim icin on go- rulmustür. Her turlü diger kullanim, ayrica izinsiz degisiklikler ve eklemeler amaci disinda olarak algilanir ve garantinin geçersiz olmasina ayrica uygunluğunu (CE isareti) kaybetmesine ve uretici tarafindan kullanicinin veya üçuncu sahiscalin hasar sorumluluğunu reddetmesine neden olur.

DIIKKAT! Amacina uygun kullanilmadi-ginda yaralanma tehlikesil Zincirli testere ile icerisine yabanci madde karismis olan keresteler kesilirse bu durumun sonucu olarak yaralanmalar meydana gelebilir.

Zincirli testereyi hafif açaç isleri icin kullan-mayin.
Testere ile kesmeden once kereste icerisinde orn. civi, vida gibi yabanci madde olup olmadigi kontrol edin.

2.2 Olasi ongorulebilir hatali kullanim

Cihaz ne kamu parklari ve sport tesislerinde ticari kullanim icin ne de tarimcilik ve ormancilik alanlarinda kullanim icin uretilmemistir.

Özel dikkat:

• Doğrudan kullaniciya ya da diger insanlaradönuk bir açida olan dallari kesmeyin.
  Atik yag kullanmayin.
  Cihazi patlama tehlikesi olan ortamlarda kul-anmayin.

2.3 Diger riskler

Cihaz amacina uygun sekilde kullanı sa dahi her zaman bir artık risik soz konusudur. Cihazın Türve tasarimi nedeni ile kullanı gore asagidaki potansiyel tehlikeler turetilebilir:

Zincirin açikta duran disleriyle temas (kesmetehlikesi).
Dönen zincire erisim (kesme tehlikesi).
- Testerenin ani ve öngörülmeyen hareketii (kesme tehlikesi).
Zincir parcalarin cozulmesi (kesikler / yaralanma tehlikesi).

■ Islenmis odundan gozulen parcalar.
■ Islenmis odundan gezülen parçalarin solunmasi.
Benzin motorunun emisyonu.
Cildin yakitla temasi (benzin / yag).
Kulaklik takilmazsa, calisma esnasinda kulagin olumsuz etkilenmesi.

2.4 Güvenlik ve korunma tertibatlari

UYARI! Yaralanma tehlikesi. Arizali ve devre disi birakilmis减免lik ve koruma tertibatlari agir yaralanmalara neden olabilir.

Arizali guvenlik ve koruma tertibatarlirin onarilmasini saglayin.
Güvenlik ve koruma tertibatları devre disi birakmayın.

Kilavuz rayin koruyucu kapaqi

Nakliye sirasinda insanlarin yaralanmasini ve esyalarin hasar gormesini onlemek icin koruyucu kapak nakliyeden once kilavuz raylarin ve testere zincirinin uzerine monte edilmelidir.

Zincir fremi

Herhangi bir geri tepme olmasi durumunda el koruma tertibati araciligiyla zincir fremi devreye girerek zincirli testereyi bekleme konumuna getirir.

Emniyet kilidi butonu

Emniyet kilidi butonuna basildiktan sonra gaz kolu calisabilir.

2.5 Cihazdaki semboller

Sembol Anlam

Kullanim sirasinda dikkatli olunmalir!

Geri tepme tehlikesi!

Isletime almadan once isletim kila- yuzu okunmalir!

Koruyucu kask, kulak koruyucu vegoz koruyucu kullanin!

Sembol Anlam

Koruyucu eldiven giyin!

Sagliam ayakkabigiyin!

Zincirli testereyi tek elle kullanmayin!

Zincirli testereyi daima iki elle kulla-nn!

Benzin/Yağ karişimi deposu

Primer

Güneş: Normal/Yazın kullanım

Kar yagi: Kisin kullanim

Güvenli isletim ve güvenli bakim icin makine üzerinde semboller yer almaktadir. Daima bu bilgiler dokkat edin.

Sembol Anlam

Yakit karisiminin doldurulmasi icin baglanti

Konum: Yakit deposunda, doldurma kapaginin yaninda.

Zincir yagini ilave etmek icin baglanti

Konum: Yag deposunda, yag deposu kapağınin yaninda.

Sembol Anlam

Motor salterinin devreye alinmasi; salteri "STOP" konumuna getirin, motor aninda durdurulur.

Konum: Arka tutamağın solunda

Jikle dugmesine basin: Jikle dugmesini saat yönunun tersine cevirirseniz, jikle kapanacaktir. Jikle kapandiginda jikleyi tekrar açmak icin jikleyi saat yönunde cevirin.

Konum: Hava filtresi kapagi

Yag pompasin ayarlama: Cubugu bir tornavida ile ok yonunde zincir yaginin daha guclu yag akisi icin MAKs konumuna kadar ve daha dusuk yag akisi icin MIN konumuna getirin.

Konum: Tahrik Ünitesinin alt tarafi

"H" isaretinin altindaki civata, yuk-sek devirde karism ayari icindir.

Konum: Arka tutamakta sag üstte

"L" isaretinin altindaki civata, duşuk devirde karişim ayari icindir.

Konum: Arka tutamakta sag üstte

"T" isaretinin uzerindeki civata ro-lanti devrini ayarlamak icindir.

Konum: Arka tutamakta sag üstte

Zincir freninin hangi yonde czuldugunu (beyaz ok) veya devreye alindigin (siyah ok) gosterir.

Konum: Disli koruyucunun tepesinde

Zincirin hangi yonde monte edildigi-ni gosterir.

Konum: Kilavuz rayinin on tarafi

Dekompresyon (basinç azaltma)
valfini açmak ilen dekompresyon
duğmesine basin.

Sembol Anlam

Garanti edilen gurultu seviyesi:

6646:115dB(A)
6651 ve 6656: 116 dB(A)

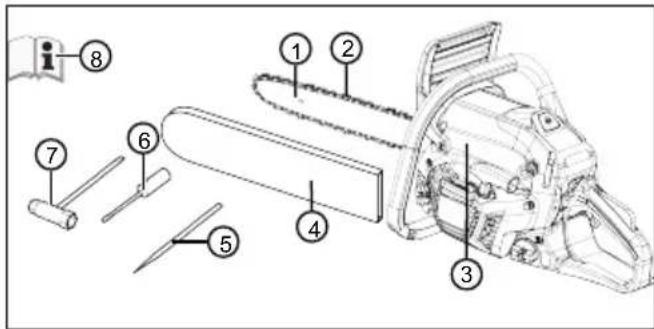

2.6 Teslimat kapsami

Paketi acinca tum parcalarin paket icerisinde yer alip almadigini kontrl edin.

No. Yapi parçasi

1 Kilavuz raylari
2 Testere zinciri
3 Benzinli zincirli testere
4 Kilavuz ray içın koruyucu kapak
5 Egeler
6 Tornavida
7 Kombine anahtar
8 Isletim talimati

2.7 Ürüne genel bakis (01)

No. Yapi parçasi

1 Kilavuz raylari
2 Testere zinciri
3 On el korumasi
4 On tutamak
5 Hava filtresi kapagi
6 Hava filtresi kapaçı icin montaj vidari
7 Gaz kolu

No. Yapi parçasi

8 Emniyet kilidi butonu

9 Arka tutamak

10 Motoru kapatmak devre anahtarı, ken- di kende resetlenebilir

11 Yakı deposu

12 (Soğuk bölatma ilein) jikle anahtarı

13 Marş motoru tutama�能

14 Yaş deposu

15 Kılıvuz ray ilein koruyucu dapat

16 Açoç tahrdir Türkıng

17 Kılıvuz raylar ilein sabitleme somunlari

18 Ray sabileme

19 Birinci bilye

20 Basınç��,stürkıncı

21 İsletim kılıvuzu

3 GÜVENLIK UYARILARI

Cihazi her kullanimdan once ve her duşme sonrasinda ya da darbe veya carpma gibi siddet kaynakli etkilere karşi, hasar ve isletim emniyetine yönelik durumu bakimindan günluk olarak kontrol edin.
Yakit sisteminin sizdirmazligini ve guvenlik donanimilarin calisma durumunu konrol edin. Isletim aci sindan guvenli olmayan cihazlari asla kullanmaya devam etmeyin. Kusku duyulmasi halinde yetkili saticiniza basvurun.
Cihazla calisma sirasinda ozellikle 2,5 saat uzerinde calisma suresi durumunda kulak korumasi kullanin. Cihazin isletiminden dolayi, kullanicida isitme bozukluklarina yol acabilecek gurultu olusur.
Titresim koruyucu eldiven kullanin ve titresim kaynakli beyaz parmak hastaligina karsi onleyici tedbir amaciyla duzenli molalar belirleyin. Cihazin daha uzun sureli kullanimi uller de titresime bagl dolasim bozukluguna yol açabilir. Kesin bir kullanim suresi tespit edilemez. Bu durum ceşitli faktörlere baglidir. Cihazin surekli kullanilmasi halinde ellerinize ve parmaklariniza dikkat edin. His kaybi, agrilar, kasinma, vucutta kuvvetin olumsuz yonde etkilmesi ya da ciltte veya cilt renginde

deigisiklikler olmasi gibi belirtilerin ortaya cikmasi halinde doktora basvurun.

Motoru asla kapali mekanlarda isletmeyin ve cihazin kullanimi sirasinda basiniz donerse, kendinizi kotu ya da halsiz hissederseniz cihazi kapatin. Derhal doktora basvurun. Cihaz, motorun calismasi sirasinda zehirli gazlar olusturur. Bu gazlar kokusuz ve gozle gorulmez sekilde olabilir.
Cihazi aık alevlerin ya da isi kaynaklarin in yakininda isletmeyin. Benzin ve)yagli maddesi buharlari yuksek seviyede alev alir.
Calisma sirasinda testere tozu, buhar ya da duman olusuyorsa toz koruma maskesi kulla-nin. Bunlar sagliga zararl olabilir.

3.1 Zincirli testereler icin guvenlik uyanlari

Testere donerken tum uzuvlarinizi testere zincirinden uzak tutun. Testereyi calistirmadan once testere zincirinin hisbir seye temas etmedigiinden emin olun. Bir zincirli testere ile calisirken bir anluk dikkatsizlik klya-fetin veya uzuvlarin testere zinciri tarafindan yakalanmasina neden olabilir.
Zincirli testereyi daima sag el ile arka tutamagindan ve sol el ile on tutamaqindan tutun. Zincirli testerenin tam tersi calisma konumunda tutulmasi yaralanma riskini arttirir ve tabbik edilemez.
Elektrikli alet sadece yaliriml kavrama yuzeylerinde tutulabilir, cunku testere zinciri, kapli kablolara temas edebilir. Elektrik i leten bir kabloya dokunan testere zincirleri, elektrikli aletin metal parçalarina enerji verir ve operatörün elektrik carpmasina maruz kalmasina neden olabilir.
Koruyucu gozluk ve kulaklik takin. Bas, eler, bacaklar ve ayaklar icin diger koruyucu donanim tavsiye edilir. Uygun koruyucu donanim etrafta uusan talas malzemesi nedenyile yaralanma tehlikesini ve testere zincirinin rastlantisal temasini azaltir.
Zincirli testere ile bir açaç üzerinde calismayin. Bir açaç üzerinde zincirli testere ile calisirken yaralanma tehlikesi varduı.
Daima sabit durmaya dikkat edin ve zincirli testereyi ancak sabit, guvenli ve diz bir zemin uzerinde duruyorsaniz kullanin. Kaygan zemin veya bir merdiven uzeri gibisabit olmayan durus yuzeyleri dengenin kaybedilmesine veya zincirli testere uzerindekikontrolun kaybedilmesine neden olabilir.

Gergin duran bir dali keserken bu dalin geri Yaylanma yapacagini hesaba katn. A-gac lifleriarasindaki gerginlik aigiagikacak olursa, gergin durumdaki dal aleti kullanan ki-siye isabet edebilir ve/veya zincirli testerenin kontrolunu kaybettirebilir.
Caliliklari ve genc agaclari keserken ozeli-likle dikkatli olun. Ince malzeme, testere zincirine kapilabilir ve carpmalara ya da den-genizi kaybetmenize yol acabilir.
Zincirli testereyi kapali konumda on tutamağindan tutarak ve testere zinciri vucudunuza bakmayacak sekilde taşıyın. Zincirli testereyi taşırken ya da muhafaza ederken daima koruyucu kapagini üzerine takın. Zincirli testere ile dikatli bir sekilde calisilmasi, calisir haldeki testere zincirine istemeden temas etme olasilgün azaltır.
Yaqlama, zincir gerginligi ve aksesuarlari n degistirilmesine iliskin talimatlara uyun. Usulune uygun olmayan sekilde gerilmis ya da yaglanmis bir zincir, asinabilir ya da geri tepme riski artabilir.
El tutamaklarini kuru, temiz, yag ve gres yağlarindan arinmiş略有ukhufaza edin. Gresli, yagl tutamaklar kaygan olur ve kontrolün kaybedilmesine yol acar.
Testereyle yalinizca aagaclarikisin.Zincirli testereyi uygun olmayan islerde kullanmayin.Ornek: Zincirli testereyi plastik,duvar ya da ahsap olmayan yapimalzemelerinin kosilmesinde kullanmayin.Zincirli testerenin amacina uygun olmayan islerde kullanilmasi,tehlikeli durumlara yol acabilir.

3.2 Geri tepmenin nedenleri ve kaçınilması

Sayet kilavuz rayinin ucu bir cisme temas edecek olursa ya da aagc bukulecek ve kesik icerisindeki testere zincirini sikistiracak olursa, geri tepme meydana gelebilir.

Ray ucuyla bir temas olmasi, bazir durumlarda gerije dogru beklenmedik sekilde bir reaksyon oluşmasina neden olabilir, bu sirada kilavuz ucuyla yukariya dogru ve kullanici yönunde carpilar.

Testere zincirinin kilavuz raylarin ust kenarinda sikismasi, kilavuz raylarin kullanici yonunde kuvetli bir sekilde gerijeogrucarpmasina neden olabilir.

Bu reaksiyonlarin her biri, testere uzerindeki kontrolün kaybolmasina ve muhtemelen ağır yaralanmalara yol acabilir. Yalnizca zincirli testere üzerine entegre edilmigi gunvlik donanimlarina guvenmeyin. Bir zincirli testere kullanici olarak,

kazasz ve yaralanmadan calisabilmek icin cesisli onlemler almaniz gerekmektedir.

El takimlarinin yanliss veya hatali kullanimi sonucunda geri tepme soz konusu olabilir. Asagida tarif edilen uygun itina onlemleri sayesinde, geri tepme onlenebilir:

Basparmaklariniz veParmaklariniz zincirli testerenin tutamaklarinikavrayacak sekilde, testereyi her iki elinizle birden sikica tutun. Vucudunuzu ve kollarinizi geri tepme kuvvetlerine karsi koyabilecek bir pozisyona getirin. Eger uygun onlemler alina-cak olursa, kullanici geri tepme kuvvetleriylebara cikabilir. Hicbir zaman zincirli testereyi serbest birakmayin.
Normal olmayan vucut duruslarindan kacinin ve omuz yuksekliginde kosim isleri yapmayin. Bu sayede ray uculya istenmeyem temaslari onlemis olur, beklenmeyen durumlarda zincirli testere uzerinde daha iyi bir kontrol saglarsiniz.
Daima ureticarafindan onceden belirlen yedek raylarve testere zincirlerini kullanin. Yanlis yedek raylar ve testere zincirleri, zincirin asinmasina ve/veya geri tepmeye yol acabilir.
Testere zincirinin bilenmesi ve bakiminin yapilmasina iliskin uretici talimatlarna uyun. Cok duşuk derinlik sinirlayicilar, geri tepme egilimi artirrlar.

3.3 Calisma icin guvenlik uyarilari

Makinenin kullanildigi ülkeye ait ulusal, meslek örgütleri, sosyal güvenlik merkezleri, isgüvenligi muddurlukleri vb. güvenlik yönergelirine uyulması zorunludur.
Sadece yeterli gun isiginda veya yapay isiklandirmada calisin.
Calisma alanini (orn. testere ile kesilmis parcalar vb.) arindirin - kayarak du sm tehlikesi.
Kullanici, baska kisilerle meydana gelen kalazardan ve onlarin mulkiyetinden sorumludur.

3.3.1 Kullanici

16 yaş altindaki gençlerin veya kullanım kılıvuzunu bilmeyen,isilerin cihazi kullanmalarıyasaktır.
Eger ilk kez buna benzer bir cihaz ile calisi-yorsaniz: Satici veya baska bir uzmandan cihazin kullanimi hakkinda bilgi aln ya da cihazla ilgili bir egitim alin.

Bu cihaz ile calisan kisilerin dinlenmis, saglikI ve iyi durumda olmaları gerekmektedir. Saglik nedenleri ile kendini zorlamaları)yasakolan kisilerin, bu cihazla calismalarinin mumkun olup olmadigi konusunda doktorarina danismaları gereklidir.
Titresim yukunden korunmak icin gerekli onlemleri alin. Cihazin)nasil kullanildigina baglil olarak teknik verilerde yazan titresim degerleri ile kullanim sirasindaki degerler farklilik gosterebilir. Makinenin yuk olmadan calistigi veya katatldigi zamanlar dahil olmak üzere tum is akisini dikkate alin. Uygun onlemler, makinenin ve makine parcalarin dinzenli bakimini, elleri sicut tutmayi, duzenli molaları ve is sureclerin in iyi planlanmasini icerir.
Maksimum kullanma suresi ve molariti titresim degerleri uzerinden belirleyin.

3.3.2 Calisma sureleri

Zincirli testere calisma sureleri icin testerenin kulanildigi ulkeye ozgu regulasyonlara dokkat edin. Zincirli testerenin calisma suresi ulusal ve yerel yonetmeliklerle sinirlandirilmis olabilir.

3.3.3 Zincirli testere ile calisma

UYARI! Agir yaralanma tehlikesi. Tama-menogrulu sekilde monte edilmemi bir zincirli testere agir ve ciddi yaralanmalara neden olabilir.

Bir zincirli testereyi ancak tamamen veogrusekilde monte edildikten sonra kullanin.
Her kullanimdan once zincirli testere uzerinde bir gorsel kontrol yaparak asinan ya da hasarli herhangi bir parca olup olmadigina bakin. Emniyet ve koruma tertibatlarin calisir durumda olmasi gerekmektedir.
Asla tek basiniza calismayin.
Olasi kazalara karsi calisirken daima ilk yardim cantasibulundurun.
Toprakta bulunan ve herhangi bir elektrik kaynagina®, olması muhtemel olan metal parçalara temas etmektenkıncın.
Kisisel koruyucu donanim asagidakilerden oIusur:

Koruyucukask
Kulak koruyucu (orn. kulak tikaci), özelli kgle gunde 2,5 saatten uzun calisma su-releri icin
Koruyucu gozluk ya da koruyucu kaskin yuz koruması

Kesilmeye karı dayanikl koruyucu pantolon
is guvenligi ayakkabis
Kaymaz tabanli ve Çelik burunlu, kesilme-ye karsı dayanıkligüvenlik ayakkabiları

Zincirli testereyi omuz hizasinda kullanmayin,减免bu hizada testereyiogrupsikilde ku-manda etmek mumkun olmayabilir.
Calisma ortami degistirilecekse motoru kapatin ve zincir korumasini takin.
Testereyi kullanmayacaksaniz benzinli motoru dokun ve zincir korumasini takin.
Zincirli testereyi yalnizca kapali konumda depolayin.
Zincirli testereyi kaldirilan ya da hareket halindeki aagaclarda kullanmayin.
Nominal boyuttan uzun olan govdeleri yalnizca uzman kisiler testere ile kesebilir.
Kesim yaparken zincirli testerenin zincirlerinin doner halde olması gerekmektedir, duran zinciri asla bir kesite yerleştinrip testereyi calistirmayin.
Testere yaginin yere dokulmediginden emin olun.
Testere ile yagmur, kar ya da fertinada kesme isleri yapmayin.
Güvenlik ve koruma duzeneklerini asla devreden Çiarmayın.

3.3.4 Titresimin etkileri

Titresimden kaynaklanan tehlike Cihazin kullanimi sirasindakiGPCEK titresim emisyon degeri,ureticarafindan bildirilen degerden farkl olabilir.Cihazi kullanmadan once veya kullanirken asagidaki etki faktorlerini dikkate alin:

Cihaz kullanim amacina uygun olarak kullaniliyor mu?
Malzeme dokru biçimde kesiliyor veya ileniyor mu?
Cihaz dizgün bir kullanim durumunda mi?
Kesim gereci duzgünce bilenmis mi veya dokru kesim gereci takili mi?
Tutma yerleri ve gerektiinde opsiyonel titresim kollari monteli mi ve cihaza sikica bagli mi?

Cihazi sadece o sirada yapilan isin gerektir-digi motor devir sayisinda calistirn. Gurultu ve titresimi azaltmak icin azami devir sayisindan sakinin.

Uygun olmayan sekilde kullanim ve bakim nedeni ile cihazin gurultu ve titresimi artabilir. Bu durum具有良好 sourlarina yol acar. Boyle bir durumda cihazi derhal kapatin ve yetkili bir servis noktasinda tamir ettirin.
Titresim etkisi, yapilan ise veya cihazin kulla-nimina baglidir. Bunun degerlendirmesini yapin ve gerekli mola surelerini verin. Boylece titresim etkisi tum calisma suresi boyunca buyuk olcude azalir.
Cihazin uzun sureli kullanimi kullanıciyi titreşime maruz birakir ve dolarim sistemi problelmerine ("parmak beyazlasması") neden olabilir. Bu riski engellemek icin eldiven giyin ve elleri sicut tutun. "Parmak beyazlasması" durumunun herhangi bir semptomu gürülürse hemen bir doktora basvurun. Bu semptomlararasinda: Hissizlik, hassasiyet kaybi, karincalanma, kasınma, ağrı,GPCUN azalmasi, cildin renginin veya durumunundehyigiimi. Normalde bu semptomlar parmaklar, ell veya nabiz ile ilgilidir.Dusuk sicutlklarda (10^ alti) tehlike artar.
Gürültü ve titresimin etkilerinden kurzulmak içın calisma günu boyunca uzun molalar verin. lsinizi, agr titresim olusturan cihazlarin kullanimini birkac Güne)yayarak planlayin.
Eger cihaz ile calisma sirasinda hos olmayan bir hisse kapilrsaniz veya ellerinizde bir renk degisimi fark ederseniz, derhal calismayi kesin. Yeteri kadar mola verin. Yeteri kadar calisma molalari olmadan el/kol titresim sendromu meydana gelebilir.
Titresime kapilma riskinizi azaltin. Cihazin bakimini, isletim kilavuzundaki talimatlar dokultusunda yapin.
Eger cihaz cok sik kullanilacaksa, yetkili saticiniza anti titresim ekipmani (orn. tutamaklar) almak uzere basvurun.
Titresim etkilerinin{nasilinirltutulabilecegini bir calisma planile sabitleyin.

3.3.5 Gürültu kırkıriage

Bu cihazdan kaynaklanan belirli bir gurultu etkisi kaçınilmazdir. Gürultu olusturacak calismaları i-zin verilen ve bunun icin öngrülmüş zamanlara kaydirin. Gerektiğinde dinlenme surelerine uyun ve calisma suresini olması gerektigi kadar tutun. Kendi güvenliginiz ve yakindaki kisilerin güvenligi icin uygun kulak koruyucuları takilmaldir.

3.3.6 Benzin ve yag kullanimi

TEHLIKE! Patlama ve yangin tehlikesi.

Çikan benzin/hava karisimi nedeniyle patlama riski bulunan ortam olusur. Usulüne uygün olmayan yakit kullanimindan dolayi tutusma, patlama ve yangın,agicyaralanmalara hatta olume neden olabilir.

Benzinle calisirken sigara icmeyin.
Benzinle ilgili islemleri sadece açık alanlarda yapın, asla kapalı mekanlardadehyil.
Aşaqıda belirtilen davranış kurlları késinlikle dikkate alın.
Benzin ve yagi sadece bunun icin onaylanmis kaplarda taigiin ve muhafaza edin. Cocuklarin depolanan benzin ve yaga erisimleri-nin olmadigindan emin olun.
Yerin (cevre koruma) kontaminasyonunu onlemek icin depoyu doldururken benzin veya ya'in topraqa dokulmemesine dikkat edin. Depoyu doldurmak icin huni kullanin.
Cihazin deposunu asla kapali mekanlarda doldurmayin. Yerde benzin buhari toplanabilir ve bunun sonucunda parlama ve hatta patlama meydana gelebilir.
Doklen benzini derhal cihaz uzerinden ve yerden silerek temizleyin. Benzini sildiginiz bezleri imha etmeden once iyi havalanan bir yerde kurutun. Aksi takdirde ani bir Kendiligin den alev alma durumu sos konusu olabilir.
Benzini yere dokerseniz benzin buhari olusur. Bu nedenle cihazi ayni yerde calistirmayin, oradan en az 3 m uzakta calistirin.
- Madeni yag urunlerini cildiniz ile temas ettirmeyin. Benzin buharini solumayin. Depoyudoldururken daima gvenlik eldiveni takin. Koruyucu kiyafetleri duzenli olarak degistirine temizleyin.
Kiyafetinizin benzin ile temas etmemesine dokkat edin. Kiyafetinize benzin bulasmis isekiyafeti derhal degistirin.
Cihazin deposunu asla calisirken veya motor sicakken doldurmayin.

3.3.7 insanlar, hayvanlar ve mallarin güvenligi

Cihazi sadece ongorulen isler icin kullanin. Usulune uygun olmayan bir kullanim yaralanmalara ve maddi hasarlara yol acabilir.
Cihazi sadece calisma alaninda kisiler ve hayvanlar bulunmuyorsa calistirin.

■ Insanlar ve hayvanlara bir güvenlik mesafesi birakin veya insanlar ve hayvanlar yaklassinca cihazi kapatin.
Motorun egzoz cikisini asla insanlar ve hayvanlara ya da tutusabilen urun ve nesnelere dokru tutmayin.
Motor calisirken asla hava cekme ve havalandirma izgaralarinin icine elinizi sukmayin. Donen cihaz parcalari yaralanmalara neden olabilir.
Cihazi kullanmadiginiz durumlarda mutlaka kapatin, ornek olarak calisma alanini degisti-rirken, bakim calismalarinda, benzin/yag karismini doldururken.
Baska yaralanmalari ve maddi hasarlari onle mek icin bir kaza aninda cihazi derhal kapatin.
Cihazi asla asinmis veya arizali parçalar ile calistirmayin. Asinmis veya arizali parçalar agr yaralanmalara yol acabilir.
Cihazi Çocukların ulasamayacagi yerde muḥafaza edin.

4 MONTAJ

TEHLIKE! Hayati tehlike ve aigr sekilde yaralanma tehlikesi. Calisan motorda hayati tehlike ve aigr sekilde yaralanma tehlikesi.

Tümmudahalerilerimotorkapaliykenyapin.

DİKKAT! Cihaz-hasari tehlikesi. Usulüne uy-gun olmayan montaj nedeniyle cihaz-hasari tehlikesi.

Ambalajindan cikarma ve montaj islemleri diz ve sabit bir yuzey uzerindeGPCkelestirilmelidir.
Makinenin hareket ettirilmesi, ambalaj ve uygun aletler icin yeterince yer kullanima sunulmaldir.

Dikkat! Cevresel zarar tehlikesi. Usulne uygun olmayan imha nedeniyle cevresel zarar tehlikesi.

• Ambalajin tasfiyesi yerel talimatlara gore ya-pilmalidir.

DIKKAT! Yaralanma tehlikesi. Keskin ke-narli ve hareketli parçalar yaralanmalara sebep olabilir.

Testereyi ve zinciri monte edebilmek icin dai-ma dayanikli is eldivenleri giyin.
Makinenin güvenligine ve etkinligine zarar vermemek icin testerenin ve zincirin montajinda azami ozen gosterin, süpe durumunda saticinizla iletisime geleçn.

Bilgi Makine takilmami testere ve zincir ile ayrica boş durumdaki karıim ve)yag deposu ile gonderilir.

Montajdan once zincir fremin aktive edilmis olmadigiindan emin olun. El fremini (01/3) tutama (01/4)ogrucektiiginizde zincir fremi serbest kalir.

4.1 Testere zincirinin ve kilavuz raylarin montaji (02 ila 06 arasi)

1. Iki altigen somunu (02/1) Kombine anahtar ile gezşetin. Zincir tekerlek korumasini (02/2) altigen somunlarla (02 / a) birlikte Çikarın.
2. Plastik ara parçaları (02/3)*cıkarin, bu ara parçalar yalinizca pakketlenmis makineyi taşimak ilen kullanilir ve artık gerekli degildir.
3. Kilavuz raylarin somununu (03/1) saplamaya (03/2) takin (03/a). Kilavuz raylari makine govdesi yonunde kaydirin (03/b).
4. Testere zincirini (04/1) zincir dislisinin (04/2) etrafina ve kilavuz rayin (04/3) oluguna yerleştin ve hareket yönünek dikkat edin. Testere zincirini kilavuz rayin yönlendirme dislisinin üzerine yerleştin (05/a).
5. Zincir tekerlei koruyucusunu (06/1) tekrar takin, altigen somunjari (06/2) sadece testere zinciri hala gerilebilecek kadar sikin.
6. Kilavuz raylari testere zinciri hafifce gerilinceye kadar makine govdesinden disari dokru cekerek kaydirin.(Zincir geriliminin kontrolu (06, 08)).
7. Altigen somunlari (06/2) sikin.

5 CALISTIRMA

5.1 Yakit

DIIKKAT! Cihaz hasari tehlikesi. Benzinin tek basina kullanilmasi motora zarar verir ve garantinin geçersiz olmasini netice verir.

Mekanik parçaların genel verimini ve kulla-nim suresini uzun vadepe de temin etmek i-cin yüksek kaliteli benzin ve yağlama yagi kullanin.

BILGI 2 aydan uzun sure boyunca muha-faza edildigiinde kursunsuz benzin kap icerisinde torku olusturmayayatkindir. Daima yeti benzin kullanin!

Bu makine benzin yag karismi ile calistirilan iki zamanl bir motorla donatilmustir.

Uygun yağ

Sadece yuksek kaliteli sentetak iki zamanl motor yaglar kullanin. Saticinizda yuksek verim garanti edebilen bu tur motorlar icin gelifstirilmis yaglar bulunmaktadir.

Uygun benzin

Sadece oktan sayisi 90 ROZ altindaki kurşunsuz benzin kullanin.

5.1.1 Yakit karşimi

TEHLIKE! Patlama ve yangin tehlikesi. Benzin ve karişim alev alabilir!

Benzin ve karişimi sadece yakitalar icin izin verilen kaplarda ve hatta isi kaynaklarindan ve açık alevden uzak güvenli bir yerde muha-faza edin.
Kaplari hicbir zaman cocuklarin erisebilecegiyerde muhafaza etmeyin.
Karisim hazirlarken sigara icmeyin ve benzin buharlarini solumamaya calisin.

DİKKAT! Motor hasar tehlikesi. Saf benzin hasara ve motorun tamamen devreDMI kalması na neden olur. Bu durumda üreticiye karı garanti talep ve dava edilemez.

Motoru her zaman belirtilen karism orangindaki benzin/yag karismi ile isletin.

Bilgi Karism daima bir eskime surecine maruz kalmıstir. Tortulari onlemek icin cok buyuk miktarlar hazirlamayin.

BILGI Olasi tortulari gidermek icin benzin kabini ve karisim kabini duzenli olarak temizleyin.

Yetersiz bir karism durumunda az karism nedeniyle zamanindan once olusan bir piston sikismasin riski artar. Bu el kitabindiaki yakitin karismit talimatlarina vs. uyulmazsa garanti gelerligiini kaybeder.

Aşaqidaki tabloda verilen örnekte.Doğru karişim orani Güsterilmektedir.

Karism durumu Benzin Yag

50:1 (50 birim benzin ve 1 birim yag)

5 Litre 100 ml

1. Izin verilen bir bidona belirtilen benzin miktarin yaklaşik yarınsı koyun.
2. Taboda belirtildigi gibi tum yağı üzerine ilave edin.
3. Kalan benzini ekleyin.
4. Kabin kapağını kapatın ve iyi bir seksilde karışirin.

5.2 Zincir yaglama maddesi

DIIKKAT! Cihaz hasari tehlikesi. Zinciri yağlamada eski yaq kullanilmasi halinde, yagin iceri-sinde bulunan metalik asindiriciidan dolayi kla-vuz kizakta ve testere zincirinde zamaninda once aşınma meydana gelir. Ayrica üreticinin garantisi geçersiz olur.

Asla eski yag kullanmayin, sadece biyolojik olarak ayrilabilen testere zinciri yagk kullanin.
DİKKAT! Çevresel zarar tehlikesi. Zincir yag-laması,—çın mineralli,—yak kullanimi,—ciddi derecede,—çevresel zarara neden olur.
Asla minerali yag kullanmayin, sadece biyolojik olarak ayrilabilen testere zinciri yagi kulanin.

Depodaki filtrin tikanmasini ve yag pompasinda geri donusulmayan bir hasari onlemek icin kirlenmemis yag kullanilmaldir.

Kesici aksamlarin etkili bir sekilde yağlanmasinin saglanması icin yüksek kaliteli yag kullanilmasi önm arz etmektedir, kullanilmı veya Dennis kaliteli yag kullanimi, yaglamay olumsuz etkiler ve zincirin ve testerenin kullanim ömrün kisaltir.

Yag deposunun her yakit dolumunda (bir huni yardimilya) tamamen doldurulmasi tavyiye edilir.

Yaq deposunun kapasitesi yakit yagdan once sona erecek seklinde tasarlandigindan, makinenin yaglama maddesi olmadan calistirilmaması saglanir.

5.3 Makineye yakitin doldurulmasi (07)

TEHLIKE! Patlama ve yangin sehlikesi.

Cikan benzin/hava karisimi nedeniyle patlama riski bulunan ortam olusur. Usulune uygun olma

yan yakit kullanimindan dolayi tutusma, patlama ve yangin, agir yaralanmalara hatta olume neden olabilir.

Benzinle calisirken sigara icmeyin.
Benzinle ilgili islemleri sadece açık alanarda yapın, asla kapal mekanlardadehyil.
Asagida belirtilen davranis kurallarini kesinlikle dikkate alin.

Yakit doldurma

1. Motoru kapatin ve koruyucu muhafazayi testere zinciri uzerinden cekin.
2. Dolum esnasinda deponun icine kir duşmesi icin depo kapagini (07/1) ve cevresini temizleyin.
3. Iceride muhtemelen basinç olusmus olabileceğinden deponun kapağıni (07/1) daima dokkatli bir sekilde acın.
4. Yakiti bir huni yardimiyla doldurun.
5. Depo kapaçını depo üzerine takın ve seksin.
6. Zemini ve cihazi dokülen yaglardan temizleyin.
7. Yakit buharlari buharlasana kadar cihazi tek- rar calistirmayin.

Testere zinciri yağıni doldurun

1. Motoru kapatin ve koruyucu muhafazayi testere zinciri uzerinden cekin.
2. Dolum esnasinda deponun içine kir Düşmesi icin depo kapagini (07/2) ve cevresini temizleyin.
3. Yaq deposunun kapaqini (07/2) kapatin.
4. Zincir yagini bir huni yardimiyla doldurun.
5. Yag deposu kapaçini depo üzerine takin ve sikin.
6. Zemini ve cihazi dokülen yaglardan temizleyin.

5.4 Zincir geriliminin kontrlu (06, 08)

TEHLIKE! Hayati tehlike ve ağır seksilde yaralanma tehlikesi. Çalısan motorda hayati tehlike ve ağır seksilde yaralanma tehlikesi.

Tümmudahalereri motorkapaliyken yapin.

Gerilim elemanlari, kilavuz rayin ortasindaki testere zincirini kaldirirken kilavuz elemandan (08/1) cikmiyorsa, gerginlik dokrudur, ancak testere zinciri hala dondurulebilir.

Testere zincirini gerin

1. Testere zinciri gerdirilinceye kadar zincir te-kerlek korumasinin (06/1) altigen somunlarini (06/2) verilen Kombine anahtar ile gevsetin.

2. Kilavuz raylari testere zinciri hafifce gerilinceye kadar makine govdesinden disariogrucekerek kaydirin.

3. Altigen somunlari (06/2) sikin.

5.5 Zincir freninin kontrlu (09)

UYARI! Arizali zincir fremi nedeniyle hayati tehlike ve aigr sekilde yaralanma tehlikesi. Zincir fremi calismiyorsa, calisan testere zincirinin orn. geri tepmesi (Kickback) nedeniyle aigr sekilde yaralanmalarva hatta operatoren olumune neden olunabilir.

Her calisma baslangicindan once zincir freni test edin.
Zincir fremi arizali ise, zincirli testereyi calistirmayin. Bu durumda zincirli testereyi musterihizmeti bolumunde kontrl ettirin.

Cihaz bir emniyet fremi sistemi (zincir fremi) ile donatilmistir.

Zincir fremi, testere zincirinin hareketini bir geritepme durumunda aninda durdurmasi增長asarlanmis bir tertibattir. Normalde zincir fremi, otomatik olarak atalet kuvyeti tarafindan tetiklenir.

Fren ayni sekilde kontrol icin manuel olarak da tetiklenebilir.

1. Motoru harekete geçirin ve cihazi her iki tutamağindan tutun.
2. Zinciri hareket ettirmek icin emniyet kilidi dugmesine (01/8) ve gaz koluna (01/7) basin, daha sonra el korumasini (09/1) elin arkasiyla (09/a) ileriye dokru itin; testere zinciri derhal durmalidir.

3. Testere zinciri durursa, hemen guvenlik kilidi dugmesini serbest birakin ve ardindan gaz kolunu serbest birakin.

4. Motoru kapatin.

5. Zincir frenini serbest birakmak icin el korumasini gerije匐cekin (09/b)

6 KULLANIM

Calisma zamanlarina iliskin uilkelere ozel yonetmeliklere uyun.
Arka tutamağı sag elinizle ve yay tutamağıni sol elinizle sikica kavrayin.
Motor calisirken tutamaqi birakmavin.

Zincirli testereyi asaigidaki durumlarda kullanmayin:

Yorgunluk
Keyifsizlik
Alkol, ilac ya da uyusturucu madde etkisi.altinda

6.1 Motoru açma/kapama

UYARI! Patlama ve yangin tehlikesi. Qi-kan benzin/hava karişi nedeniyle patlama riski bulunan ortam olusur. Usulüne uygun olmayan yakit kullanimindan dolayi tutusma, patlama ve yangin,agicyaralanmalara hatta olüme neden olabilir.
Motoru dolum yerinden en az 3 metre uzaklikta calistirin.

6.1.1 Motorun calistirilmasi (10, 11)

DIIKKAT! Marş halati nedeniyle yaralanma. Marş halatinin hizla geri cekmesi nedeniyle el hizlica motora Çekilir. Bu esnada ezilmeler ve burkulmalar meydana gelebilir.
Marshalatini asla ele dolamayin.

DIIKKAT! Cihaz hasari tehlikesi. Marş halatiçok fazla disari seksilirse,hasara neden olabilir.

Halati tamamen disari cekmeyin ve halat kilavuzu aci kliginin agzi ile temas ettirmeyin ve kolu birakin, ancak bu esnada halatin kontrolsuz sekilde tekrar iceri cekilmesini onleyin.
DİKKAT! Cihaz hasari tehlikesi. Yüksek mot- tor devirsaysyla ve tetiklenmis zincir fremi ile isletilirse, kavramada asiri sinma meydana gelebi- lir.
Motoru yuksek devir sayisiyla ve tetiklenmis zincir fremi ile calistirmaktan kaçınin.

Soguk calistirma

Soguk calistirma, motorun en az 15 dakika ya da yakit ikmalinden sonra kapatildiginda calistirilmasi anlamina gelir.

1. Cihazi diz bir zemine yerleştinir, on kolu tutun ve cihazi zemine dokru itin. Gerekirse arka tutamağa sag ayagınizla basin.
2. Zincir fremini aktive edin, bunun icin el korumasini oneogrubastirin.
3. Testere zinciri koruma kapagini cikarin.
4. Birincil bilyeye (10/1) 3-4 defa basin (10/a).
5. Dekompresyon duğmesine (11/1) basin. Dekompresyon valfi açilir ve marş kolu üzerindeki gerekli seksme kuvveti azaltülir. Dekomp-

resyon duğmesi motoru calistirdiktan hemen sonra otomatik olarak orijinal konumuna döner.

1. Jikle Düğmesini (11/2) saatin tersi yönunde sonuna kadar cevirin (testere üzerindeki isarete gore).
2. Serbest elinizle, direnc hissedene kadar marş kolunu (11/3) yukari.Doğruçekin (11/a).
3. Marş kolunu serbest birakmayın, motor ilk kez calisana kadar birkac kez sertçeckin. Ardindan Jikle Düğmesini (11/2) duruncaya kadar saat)yönunde cevirin (testere üzerindeki isarete gore).
4. Marş kolunu serbest (11/3) motor ilk kez calişana kadar birkac kez sertçeckin.
5. Motor calisir calismaz, guvenlik kilidi dugmesine (11/4) ve gaz koluna (11/5) kisa sureli basin. Sonuc olarak, karbaturun gaz kelebegi kilitli pozisyondan serbest birakilir.
6. Cihazi yaklaşık bir dakika rolantide calistirin.
7. Zincir fremini serbest birakin, bunun icin el korumasini arkayaDOGRU cekin.

Sicak calistirma

Motor sadece kisa bir sure icin durursa, baslatma islemi sadece birincil bilye ve dekompresyon bilyeye basilarak, ancak jikle dugmesi cevrilmeden yapilabilir.

6.1.2 Motoru kapatin (12)

1. Emniyet kilidi düğmesini (12/1) ve ardindan gaz kelebeginci (12/2) birakin.
2. Motoru birkac saniye rolantide calistirin.
3. Devre anahtarini (12/3) "STOP" (12 / a) pozisyonuna basin.

6.2 Calisma bittikten sonra

UYARI! Kesim sirasinda yaralanma tehlikesi. Testere zincirinin keskin baglantilari kesilme kaynakları yaralanmalara neden olabilir.

Motoru kapatin.
Koruyucu eldivenleri takin.

UYARI! Yangin tehlikesi. Isinmis makine, kasim atiklarini (orn. testere talasları, dal kalıntı-ları veya yapraklar) atesleyebilir.

• Makineyi bir mekan icerisinde birakmadan önce motoru soğumaya birakin.
  Yangin tehlikesini azaltmak icin makine testere talaslarindan, dal artiklarindan, yapraklardan veya fazla ya'dan temizlenmelidir.
  Kesim articlari olan kaplar kapali mekanlardamuhafaza edilmemelidir.

• Motoru kapatin (Motoru kapatin (12)).

• Cihazi soğumaya birakın.
• Tum testere talaşi ve yag artigi izlerini temizleyin.
• Yogun kirlenme durumunda zinciri dokun ve birkac saat boyunca ozel temizleyicili bir kap icerisinde temizleyin. Ardindan temiz su ile durulayin ve montajdan once cihaz uzerinde uygun bir pas koruyucu uygulayin.
• Cihazi temizledikten sonra koruyucu kapagi testere zincirinin uzerine takin.

6.3 Normal/yaz ve kılı mevsimi kullanimiarasinda geleçis yapma (29)

Dusuk ortam sicutklikarinda (5 ^ C nin alteinda) karbaturdeki buzlanmalari onlemek icin emme havasi itici grubunun konumu uzerinden kis isletiminde onceden istilabilir. Hava filtresi kappaikarildiktan sonra itici grubunaogrudan ulasilabilir.

DIKKAT! Asiri isinma sonucu motor hasari tehlikesi. Testere 5^ den fazla calistirilrsa ve surgu ucu kis konumundaysa, asiri sinma meydana gelebilir.

Calismadan once ortam sicutigiinikontrol edin ve -gerekiyorsa- itici grubunun konumunu ayarlayin.
1. Hava filtresi kapaginci seksun (bkz. Bolüm 8.1 "Hava filtresi kapaginci seksülmesi/takilmasi (20), sayfa 526).
2. Itici grubunu (29/1) manuel olarak cergeveeden disari dokru cekin (29/a).
3. Sūrgūlū parçayī dikey (29 / b) dōndürün ve tekrar takīn (29 / c):

5^ C uzerinde yani normal/yaz mevsimi kullanimi: Surgu ekinin penceresini gune sembolü (29/2) ile hizalayin.
5°C altinda yani kş mevsimi kullanimi: Surgü ekinin penceresini kar tanesi sembolüyle (29/3) hizalayin.

1. Hava filtresi kapagini takin (bkz. Bolüm 8.1 "Hava filtresi kapagini nisokulmesi/takilmasi (20), sayfa 526).

7 CALIŞMA KARAKTERİSTİGİ VE CALIŞMA TEKNİGI

TEHLIKE! Yetersiz uzmanlik bilgisi nedeniyle hayati tehlike! Yetersiz uzmanlik bilgisi ciddi yaralanmalarava ve hatta olume neden olabi-lir!
Yalnizca egitim almi ve deneyimli kisilerin a-gaclari duurmesine ve kesmesine izin verilmelidir.

TEHLIKE! Kontrolsuz makine hareketi nedeniyle olum tehlikesi. Hareketli testere zinciri, aniden kontrol edilemeyen kırilmaya ve zincir testeresini firlatacak kadar buyuk kuvvetler gelistire bilir.
Zincir testeresini her zaman iki elinizle, sol elinizle on tutma kolunu ve sag elinizle arka kolunu tutun. Saqlak ya da solak olmak önemli degildir.

TEHLIKE! Geri tepme (Kickback) nedeniyle hayati tehlike! Cihazin geri tepmesi (Kickback) nedeniyle operatör hayati tehlike derecesinde yaralanabilir.

Geri tepmenin önlenmesine yönelik önlemleri alin!
DIKKAT! Tehlikeli madde solunmasi nedeniyle saglik tehlikesi! Yaqlama yagi buharin, dumanin ve talasin solunmasi, saglikla ilgili olumsuz etkilere neden olabilir.
Daima ki§isel koruyucu ekipman kullanin.

DIKKAT! Zincir testeresi bloke oldugunda yaralanma tehlikesi. Kesme isleminde bloke olmus bir kesme tertibatini, yani testere zincirini/ kilavuz rayini motor calisirkencekip sikarmaya calisirsaniz yaralanma ve cihaz hasari riski olusur.

Motoru durdurun ve kesiti kaldirin (orn. bir kaldiracile) veya ikinci bir zincir testeresi vye kesme tertibati ile bir tahiye kosimi yapin. Kesik açildında sikişmiş kesme tertibatini derhal Çiakin.
Zincir testerenin sikismasini onlemek icin a-sagidaki bolumlderde verilen talimatlari ve prosedürleri izleyin.

Bilgi Düzenli olarak zincirli testere kulla-nimi hakkinda kurlar ve ayrica tarimsal meslek kuruluşu tarafindan ağac kesme kurlari sunulur.

7.1 Kanca mesnedinin (13) kullanilmasi

1. Kanca mesnedini (13/1) govdeye takin ve testere zincirinin (13/a) bir dongu hareketini yapin, boylece testere zinciri odunu keser.
2. Prosedürü birkac kez tekrarlayin ve kanca mesnedinin (13/b) böglanti noktasini ayarlayin.

7.2 Aagaclarin duusurulmesi (14, 15)

TEHLIKE! Düşenagine nedeniyle hayati tehlike! Biragine duşugunde seksmak mumkündegilse, ciddi yaralanma veya hatta olum meyda-na gelebilir!

Kesilecek olan aagacin duşmesine karşi herhangi bir engel olmadiğindan emin olduktansonra kesime baslayin.
TEHLIKE! Kontrolsuz duşen açaç nedeniyle hayati tehlike! Kontrolsüzce duşen dallar agir yaralanmalarava ve olüme neden olabilir!
Bir aagacin kontrollu duususunu garanti etmek icin govde centigi ile kesilmis bolumarasinda,govde capinin yaki.1/10'u kadar bir kopma cubugu yerlestirin.
Rüzgarli havalarda婴幼儿'se me calismasi yapmayin.

Bilgi Sadece ahsap, plastik veya alumin-yumdan yapilmis kamalar kullanilabilir.

Kesim calisması baslamadan.Once, asağidaki onlemler alınmaldir.

Tehlike bolgesinde insan, esya ya da hayvan bulunmadigindan emin olun.
Diger calisma alanlari veya nesnelerarasindaki gvenlik mesafesi en az 21 / 2 agac uzunluğunda olmalidir.
Ayrica tedarik hatlarina ve üçuncü sahis malarına da dikkat edin. Gerekirse, enerji tedarakçisi firmayı veya sahibini bilgilendirin.
AAGMA duşme yönunj belirleyin.
Ağacin duşme yönüne asağidakilerle birlikte karar verin:

Aagacin dogal bukulmesi
Agnin yuksekligi
Tek tarafldal yapisi
Katman ya da asma konumu
Asimetrik oyuk, açaç hasari

Rüzgar yönü ve kuvveti
Kar yuku

Eigimi arazide calisirken daima aagacin duus yonunun ust kisminda olacak sekilde calisin.
Önceden belirlenmis geri seksilme yolunda herhangi bir engel olmadiğindan emin olun. Geri seksilme yolu, Düşme)yönunde (14) yaklasik olarak 45^ eğimli olmaldir.
Gövde fīrça, dal ve yabanci cisimlerden (örn. kir, taş, gezsek kabuk, civi, zimba teli, tel vb.) arinmiş olmalidir.

Bir ağacd duşürmek icin bir oyuk ve duşme kesiti açilmaldir.

1. Kesim ve kesme ilemleri durumunda, kanca mesnedini kesilecek tahtaya seksilde takin.
2. Centigi (15/c) ilk onceyatayolarak,dahasonra en az 45^ likbir aciyla eigik olarak kesin.Sonuc olarak,ikinci centik kesimini ayarlarken zincir testerenin sikismasi onlenir.Centik mumkun oldugunca zemine ve istenendusme yonunde (15/e) yerlestirlmelidir.Centik derinligi govde capinin yaklasik 1/4'u olmaldir.
3. Centigin karisindaki kesme bolunu (15/d) testereyle tam olarak yatay sekilde kesin. Kesilen bolum, yatay cengitken 3-5 cm yukseklikte kesilmelidir.
4. Kesilen böllumun (15/d) derinligini ayarlarken, centik (15/c) ile kesilen böllum (15/d)arasinda govde capinin en az 1/10 oraninda bir kesmetakozu (15/f) kalmasini saglayin. Bu kesme takozu,agacin donmesini ve ters yone duşmesini engeller.Kesilen böllum (15/d)kesme takozuna (15/f)yaklastikca agacduşmeye baslamaldir. Kesim sirasinda agacduserse:

Açac yanlis yonde duşerse ya da gerije eigilirse ve zincir testeresini sikistiriyorsa kesimi durdurun. Kesimi acmak ve açacin istenilen duşmehattina duşmesiicens oyuklara takoz yerleştin.
Zincir testereyi derhal kesitten cikarin, kapatin ve depoya kaldirin.
Arka alan bolgesine gadin.
Dusen dallara dikkat edin.

1. Açaç dik bir sekilde duruyorsa takoz yerleşirken kontrollü bir sekilde Düşme pozisyonuna getirin.
2. Testere ile kesme islemi bittikten hemen sonra derhal koruyucu ekipmanlari cikarin ve sinaly ya da uyari sinyaline dikkat edin.

7.3 Dallari budama (16)

Bu calismada aasaigidaki noktalara dikkat edin:

Zincir testereyi kutuk uzerinde destekleyin ve serbeste erisilebilen dallari agac govdesine (16/a)ogrudan birbiria ardina birakin. Egimli bolgelerde allttan ust dogru calisin.
Ağaci destekleyen buyuk dallara ilkISTA dokunmayin.
Küçuk dallari keserek ayirin.
Gerilim altindaki dallara dikkat edin ve bunlari ilk once ust kismilarindan bir parca keserek, daha sonra alttan yukari dokru keserek cika-rin, bu sekilde zincirli testerenin sikismasi onlenir (16/b).
Bosta sallanan dallari ilk once alttan yukari dokru en sonunda da yukaridan kesin (16/c).
Oyma, boyuna ve kalp kesilmeleri sadece denyimli vya eatimli kisiler tarafindan yapilmaldir.

Bu calismada asagidaki noktalara dikkat edin:

Egimli arazilerde calisirken daima agac gov desinin ust kisminda calisin, govde yuvarlanabilir.
Zincirli testereye, govdenin hisbir parcasinin testere zincirinin uzatilmis donme araliginda olmadigiindan emin olacak sekilde kumanda edin.
Zincirli testereyi agac govdesine yerlestitme:

Kanca mesnedini kesme kosesinin hemen yanina takin ve testereyi bu noktaetrafinda calistirin.
Zincirli testere, kesim alaninda calisirken gerijeogrdu kayabilir ya da haficce ziplama yapabilir. Bu durum aagacin yapisi ve zincirli testerenin durumu ile ilgildir. Bu nedenle testerenin daima bakiml olmasi gerekmektedir.

Kesim sonunda testere kendi aigrligindan dolayi asagidogru kesis icerisinde desteklenmedigi inci kayar. Buna karsi konrol edin ve testere zinciri zemine degmeyecek sekilde basinc uygulayin.
Kesim bittikten sonra testereyi kapatmadan once makinenin bekleme konumuna gelemsini bekleyin.
Bir sonraki aghaca gezmeden once mutlaka motoru kapatin.

Ağac güvdesinin toplam uzunluğu daima Şu sekilde desteklenir:

Ağac güvdesinin yukaridan baslanarak kesilmesi ancakzeminden kesilmemesi (17/a).

Aragc govdesi bir uncundan sucikilde desteklenir:

Testere sikismalarini onlemek ve ahsabiayirmak icin once govde capinin 1/3'unu asaigidan (18/a) kesen, sonra gerije kalan kismi alttan kesime parallel (18/b) olarak kesen.

Ağac güvdesi bir ucundan Şu sekilde desteklenir: Testere sikismalarini onlemek ve ahşabi ayirmak icin once güvde capinin 1/3'unu yukaridan (19/a) kesin, sonra gerije kalan alt kismi üstten kesime parallel (19/b) olarak kesin.

7.5 A ac kesitinin enine kesilmesi

Bu calismada aasaigdaki noktalara dikkat edin:

Uygun kesici ekipmanlar kullanin (testere sehpasi, takoz, cubuk).
Güvenli bir hareket ve hatta vucut ağirligi dagilimi saglayin.
Oval aagaclaridonmeyekarSi emniyete aln.
Yalnizca calisir durumdaki testereyi kesite yerleştin. Duran pozisyondaki testereyi asla kesite yerleştinip calistirmayin.
Ağaci asla aygünizla ya dainsula kisilerle tutmayin.

8 BAKIM VE KORUYUCU BAKIM

TEHLIKE! Uygun olmayan bakim nedeniyle hayati tehlike. Kalifiye olmayan kisiler tarafindan yapilan bakim ve izin verilmeyen yedek parçalarin kullanimi, calistirma sirasinda agr yaralanmalara ve hatta olume yol acabilir.

Güvenlik tesisatlarini Çi karmayin veya bunlari devre disi birakmayin.
Sadece izin verilen original yedek parçaları kullanın.
Düzenli ve uygun bakimlar ile cihazın calişir ve temiz durumda olmasıni saglayin.

TEHLIKE! Hayati tehlike ve agr sekilde yaralanma tehlikesi. Calisan motorda hayati tehlike ve agr sekilde yaralanma tehlikesi.
Tümmudahalerilerimotorkapaliykenyapin.

DIKKAT! Yaralanma tehlikesi. Keskin kenarli ve hareketli parçalar yaralanmalara sebep olabilir.

Bakim, koruyucu bakim ve temizlik calisma-larinda her zaman koruyucu eldiven takin!

Makinenin baslangictaki etkinligini ve kulla-nim guvenligini muhafaza etmek icin esasendeogrubirbakim gerekmektedir.
Cihazin daima iyi kosullar altinda calistigindan emin olmak icin tum somunlarin ve civatalarin iyice sikilmis olmasini saglayin.
Cihazi kesinlikle eskimiş veya hasarlı yapi parçalarıyla kullanmayın. Hasarlı parçalar yanileri iledehyşirilmeli ve kesinlikle onarilmamalidir.

Bakim calismalarindan once:

Motoru kapatin ve soğumaya birakin.
Buji fişini cekin.
Testere zincirindeki calismalar icin koruyucu eldiven takin.
Müdahaler testerenin üzerinde veya zincir üzerindegerekeleştilmediigi takdirde testere koruyucu tertibatiniçikarmayin.
Yaglari, benzini veya diger kirleten maddeleri talimatlara uygun sekilde tasfiye edin.

8.1 Hava filtresi kapaginin sokulmesi/ takilmasi (20)

Hava滤resi kapaginin sokulmesi

1. Bir tornavida kullanarak, sabitleme vidalarini (20/1) hava filtresi kapagindan (20/2) gevsetin.
2. Hava filtresini cihazdan ayirin (20/a).

Hava filtresi kapağınin takilması

1. Hava filtresi kapağıni cihaza yerleştin (20 / b).
2. Hava filtresi kapağınin tespit vidaların (20/1) sikan.

8.2 Hava filtresinin temizligi (21)

DİKKAT! Kirli, arizali veya eksk hava filtresi nedeniyle tehlike. Hava filtresi kirlı, bozuk vya eksk ise cihazın motoru geri DONUŞ Olmayan hasarlar gürur.

Hava filtresinin temizlenmesi kusursuz bir calismanin ve cihazin uzun kullanim omrununkosuludur.Motorda geri donu olmayan hasarlar onlemek icin hava filtresi olmadan veya hasarlbir hava filresi ile calismayin.
Temizleme islemi, makinenin her 15 saatlik kullanimindan sonra yapilmalidir.
Filtre elemani asla yikanmamalidir, asiri kirlendiginde veya arizalandiginda degi sterilmelidir.

Hava filtrsinin sökülmesi

1. Motoru kapatin ve soğumaya birakin.

2. Hava Filtresi kapağın işökün (bkz. Bölüm 8.1 "Hava filtresi kapağınin seksülmesi/takilmasi (20), sayfa 526).

3. Kelebek somunlari (21/1) gevsetin.

4. Hava filtresini (21/2) yukaridoğancekin (21/a).
5. Vakum kanalini (21/3) temiz bir bezle temizleyin. Bu sekilde kir partikullerin yakit odasinadusmesi onlenir.

Havafiltresini temizleyin

1. Filtreyi bir firca veya ince bir firca ile temizleyin, gerekirse iceriden disariya basinci hava ile hafifce ufleyin.

Havafiltresinin montaju

1. Hava filtresini (21/2)vakum kanali (21/3) uzerine yerlestirin (21/b).
2. Hava filtresini kelebek somunlarla (21/1) sabitleyin.

8.3 Bujilerin kontrolü/değisimi (22, 23)

Yalitimin, aigr elektrot asinmasi veya aigr yaiglelektrotlarin hasar gormesi halinde bujinin degis-tirilmesi gerekir.

Hazirlik

1. Motoru kapatin ve soğumaya birakin.
2. Hava Filtresi kapağını seksün (bkz. Bolum 8.1 "Hava filtresi kapağınin seksülmesi/takilmasi (20), sayfa 526).
3. Buji yuvasini (22/1) Çikarın.

Elektrot mesafesinin kontrlu (23)

1. Bujiyi (22/2) birlikte verilen kombine anahtarla soskun.
2. Elektrotlari bir firca ile temizleyin (23/1).
3. Mesafeyi (23/2) ölcün. Mesafe 0,6-0,7 mm olmalidir.

Bujiyi degistirin

1. Bujiyi (22/2) birlikte verilen kombine anahtarla sökün.
2. Yeni bujileri dayanağa gelinceye kadar cevi-rerek takin.
3. Buji soketini bujiye takin.

8.4 Kilavuz raylari (25, 27)

Asimetrik bir sekilde asinmayi onlemek icin kila-vuz raylar duzenli olarak ters cevrilmelidir.

Aşaqidaki bakim calismalarınin yapilması gerekmektedir:

Dondürme dislisi (27) rulmanlarini yağlayin.
Kilavuz rayi somunlari n bir siyirici (teslimata dahil degildir) ile temizleyin (25).
Yaglama deliklerini temizleyin.

Düz bir ege ile capaşi kilavuz yanaklarindan giderin ve kilavuzlararasindaki sapmaları dengeleyin.

Asgidaki durumlarda kilavuz raylar degistirilmidir:

Yuvanin derinligi zincir baklasinin yuksekliginden daha kucuktur (yuva tabanina asla temas etmemelidir);
Zincir yana eigilecek sekilde ic kilavuz duvar a sinmistr.

8.5 Testere zincirinin bilenmesi (24)

TEHLIKE! Geri tepme (Kickback) nedeniyle hayati tehlike! Yanlis bilenmis bir testere zinciri geri tepme riskini ve dolayisiyla olumcul yaralanma riskini artirir.
Geri tepme riskini azaltmak icin testere zinciriniogrulu sekilde bileyin.

Bilgi Tecrubesiz testere kullanici icin testere zincirinin bir servis teknsiyeni tarafindan bilenmesi tavsiye edilir.

Güvenlik ve etkinlik nedenlerinden dolayi kesici aksamlar daima iy bilenmis olmalidir.

Aşaqidaki durumlarda bileme gerekmektedir:

Testere talaslaritozabenziyorsa.
Kesmek icin buyuk bir kuvvet gerekmektedir.
Kesim diz degildir.
Titresimler artmaktadir.
Yakit tuketimi artmaktadir.

Bileme gorevi egitimli bir musteri hizmetlerine birrakilirsa bu islem tum dislerden asgari duzyde talas kaldirarak ve esit duzyde bileme saglayan uygun alelterle gereklestirilebilir.

Testere zincirinin kendi kendini bileme islemi, capi bireysel zincir tipine uyarlanmis ozel yuvarlake egeler araciligiyla yapilabilir (Zincir bakim tablosu). Dislere zarar vermemek beceri ve deneyim gerektirir.

Testere zincirinin bilenmesi增長:

1. Motoru kapatin, zincir fremini gezün ve testereyi monte edilmis zincirle siki bir sekilde kendi mengenizde sikin ve zincirin serbest hareket edebilmesine dikkat edin.
2. Testere zinciri gevsekse sikn.

3. Egeyi ilgili kilavuza monte edin ve ardindan egeyi disin yuvasina surun, bu esnada dis profiline uygun esit egimi koruyun.

4. Sadece ileri yonde birkaç kez egeyi surtün ve is adimini tum dislerde esit yonde (saga veya sola) tekrarlayin.

5. Testerenin mengeneke pozisyonunu ters cevirin ve is adimin kalan dislerde tekrarlayin.
6. Sinirdaki disin kontrol aletinin ust kismindan disari cikintili olmadigi ne ve olasi cikinti durumnda diz bir ege ile egeleyin ve profilde pah kiriin.
7. Biledikten sonra tum ege talaşlarini ve tozugiderin ve zinciri yag banyosunda yaglayin.

Aşaqidaki durumlarda zincir dheşirilmelidir:

Disin uzunlu 5mm den daha kucuk;
Eger mevcutsa: Kesici dislinin dislerinin uzerindeki isaretlerin kaybolup kaybolmadigi kontrol edin;
Baklalarin zincir perçınlerindeki boşluğu;cok buyuk.

8.6 Zincir yaglama kontrlü (26)

Cihazi asla yeterli zincir yağlamasi olmadan calistirmayin. Aksi halde cihazin omru kisalir. Her calisma oncesinde once yag deposundaki yag miktarini ve yag talebini kontrol edin.

1. Cihazi calistirin.
2. Çalısan testere zincirini bir ağac kütügün un veya uygün bir yüzeyin yaklaşık 15 cm üzerinde tutun.

Yeterli yağlama ile açaç kütügü üzerinde hafif bir yaq filmi olusur (26/1).

8.7 Zincir yağlama ayari (28)

TEHLIKE! Hayati tehlike ve agre sekilde yaralanma tehlikesi. Çalısan motorda hayati tehlike ve agre sekilde yaralanma tehlikesi.
Tümmudahaleleri motorkapaliyken yapin.

Yaq talep miktari ayar civatasi ile ayarlanabilir. Ayar civatasi cihazin alt kismindadir (28/1).

Talep miktarini ayarlamak icin kucuk bir tornavida kullanin:

Saat yonunde cevirerek daha fazla yag talebi olmasi
Saatin tersi yonde cevirerek daha az yağ talebi olması ayarlanir

Calisma sirasinda yag deposunda yeterli miktarda yag olup olmadigi nikontrol edin.

8.8 Zincirli testerenin bekleme konumunun rolantide kontrolü

UYARI! Hareketli testere zinciri nedeniyle tehlike. Rolantideyken doner halde olan bir testere calisma sirasinda hayati onem taşiyan yara-lanmalara neden olabilir.

Testere rolantide donuyorsa testere ile asla calismayin.
Her kullanimdan once, motor rolantide calisirken, testere zincirinin durduugunu kontrol edin.

1. Motoru calistirin ve kendiliginden duruncaya kadar rolantide calistirin.
2. Testere zincirinin donup donmedigini kontrl edin.
3. Testere zinciri hareket ediyorsa asagidaki tehlikeler ortaya cikabilir:

Rölanti devri cok yuksektir (Gaz unitesinden rolanti devrini ayarlama).
Kaplin kiri, arizali ya da yanlis takilmis. AL-KO servisini arayin.

8.9 Gaz unitesinden rolanti devrini ayarlama

Rölanti devri teknik verilerde verilmistir (Teknik veriler). En iyisi bir takometre ile ayarlamaktir.

Rölanti hizidoğan ayarlandiğnda, motor rolantide kalir ve testere zinciri hareket etmeyecekir. Kulanim yerine (dağlar, Yaylalar)®, Olarak rolanti ayar vidası "T" üzerinden rolanti ayarinin dizeltilmesi gerekir.

BILGI Rolfanti "L" ve tam yuk karişimi "H" i-cin ayar vidaları sadece bir AL-KO servis merkezi tarafindan ayarlanabilir.

Gaz verilmediği halde testere zinciri donüyorsa:

Rölanti devriçok yuksektir.

1. Rölanti dayanak vidasini "T" (11/6) saat yönün n tersine testere zincirinin hareketi duruncaya kadar biraz dondürün.

Gaz verilmedigi surece motor durur:

Rölanti devriçokduşuktur.

1. Rölanti dayanak vidasini "T" (11/6) saat yö-nünde testere zincirinin hareketi baslayinca-ya kadar biraz dondürün.

Optimum karbürator ayari rolanti durdurma vidasini "T" cevirerek ayarlanamazsa, karbüratorun bir AL-KO servis merkezi tarafindan en uygun sekilde ayarlanmasini saglayin.

8.10 Zincir bakimi tablosu

UYARI! Agir yaralanma tehlikesi. Zinciri testerede onaysiz zincirler veya kilavuz raylar bulunuyorsa, bu durum agir yaralanmalara neden olabilir.
Yalnizca onayli testere zinciri ve kilavuz raylari kullanin.

Aşaqidaki tablo farkı zincir türlerinin degerlerin Güstermektedir.

Zincir tipi Egeçapi Baş污染防治 Kesim a-		Çişi	Baş eğimi污染防治 (55°)	Derinlik ol-çeşi
		Aletin dönmeme污染防治	Aletin eğimi污染防治	Yan Türkiye
		Tütophil	Tütophil
6646, 6651, 6656
21BPX056E	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /	0,025"
21BPX056X

Zincir tipi Eşçapi Başkısti Alt késim a-			ÇıSİ	Başkımikısti (55°)	Derinlik ol- çeşi
21BPX064E 21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E 21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
21LPX056E 21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E 21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E 21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656
73LPX060E 73LPX060X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX068E 73LPX068X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX072E 73LPX072X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
Derinlik.olçebin Egeler

8.11 Bakim plani

Aşaqidaki calismalar kullanı tarafindan uygulanabilir. Diger=tum calismalar uzman,isiler tarafindan yapilmaldir.

Aşaqidaki bilgiler normal kullanim durumlari ile il-gilidir. Örn. oldukça uzun günlük calisma saati gib özel kosullarda belirtilen bakim aralijklari uygun olarak kisaltilmalidir.

Bakım planı
	5 saat sonra- sinda bir defa	Çalışma başlan- günindan 处理器	Her hafta	Her 50 cali- ma saa- tinde	Her 100 cali- lşma sa- atinde	Gerek- tiğin- de	Sezondan 处理器/sonra, yıda bir
Karbürató
Röntantiyi kontrl edin X
Hava filtresi
Temizleme X
Değiştirin X
Buji

Bakim plani

	5 saatsonra-sinda bir defa	Çalışmabestos-gicindan önce	Herhafta	Her50 caliş-ma saa-tinde	Her100 caliş-ma sa-atinde	Gerek-tigin-de	Sezondan önce/sonra,yilda bir
Elektrot mesafesini kontrol edin, gerektiğine ayar-layın				X			X
Değişirin X X
Susturucu
Görsel kontrol ve durumkontrolü		X
Yakult deposu, yağ de-posu
Temizleme X X
Zincir fremi
Fonksiyon kontrolü X
Temizleyin, mafsal yerle-rini yağlayın			X			X
Zincir yağlaması
Kontrol edin X X
Testere zinciri
Görsel kontrol ve durumkontrolü, keskinlik duru-munu kontrol edin		X
Bileyin X X
Yenileyin, gerekirse zincirçarkın yenileyin ve zincirçarkı yatağını yağlayın						X
Kilavuz raylanı
Görsel kontrol ve durumkontrolü		X
Kilavuz rayların ters cev-rilmesi			X
Saptirma yildizinci yağla-yın		X
Zincir yucası/Yağ deli-ğinci temizleyin		X
Koruyucu kapağın ic tara-finı temizleyin		X

Bakim plani

	5 saat sonra- sinda bir defa	Çalışma başlan- günindan 处理器	Her hafta	Her 50 cali- ma saa- tinde	Her 100 cali- sma sa- atinde	Gerek- tin- de	Sezondan 处理器/sonra, yilda bir
Tüm ullabilir*civata- lar (ayar*civatalinin di- sinda)
Tekrar sikiX X X
Tüm makine
Görsel kontrl ve durum kontrolü		X
Temizleyin (hava,girişi, silindir soğutma kanllari dahil)		X X X

9 ARIZALAR DURUMUNDA YARDIM

DIIKKAT! Yaralanma tehlikesi. Keskin kenarli ve hareketli parçalar yaralanmalara sebep olabilir.

Bakim, koruyucu bakim ve temizlik calisma-larinda her zaman koruyucu eldiven takin!

BILGI Bu tabloda açiklanmamiş veya tarafinizdan giderilemeyen arizalar durumunda, lüfen musteri hizmetlerine basvurun.

Arıza Nedeni Giderme
Motor calışamaz ya da hemen durur.	Hatali proses Motoru,yalınizca	bu kılıvuzda belir-fildmiş sekilde seksilde次会议
	Kirli buji ya da hatali elektrot mesafesi	Bujileri temizleyin ya da次会议
	Kirli hava filtresi Hava filtresini	temizleyin ya da次会议
Kılıvuz raylar ve testere zinciri次会议,isinarak次会议.Duman olusumu.	Testere zinciri aşırı gergindir.Zincir gergisini azaltın.
	Yağ deposu boştur.Testere zinciri yağını ilave edin.
	Yağlama delikleri ve/veya kılıvuz ray somunları kırildir.Yağlama deliklerini ve次会议ray somunları参加会议.
Motor次会议anak zincir)dönymiyor.	Testere zinciri aşırı gergindir.Zincir gergisini azaltın.
	Cihaz hatası AL-KO servisini arayın.
Testere taşa yerine sadece tahta tozu disari atleast.Zincirli testere ağaca bastırilmalık.	Testere korelm次会议.Zincirli testereyi bileyin ya da AL-KO servisini arayın.
Cihaz次会议AL-KO servisini arayın.

10 TASIIMA

UYARI! Hayati tehlike ve agre sekilde ya-ralanma tehlikesi. Taşima sirasinda calisir durumda olan bir zincirli testere agre yaralanmalarahaatta olume yol acabilir.

Asla calisir durumdaki bir testereyi taImayin ya da nakliye etmeyin.
Taşimadan.Once yukarıda verilenönlemleri uygulayın.

Tāṣima sirasinda aṣaṭida verilen önlemleri uygu-layin:

1. Motoru kapatin.
2. Cihazi soğumaya birakın.
3. Tüm testere talaşi ve yaq artişi izlerini temizleyn.
4. Kilavuz raylarin üzerine koruyucu kapagi takin.

Yalnizca demir tutamaği kullanarak testereyi taşıyın. Kilavuz raylar arka tarafa isaret eder.

Araç icerisinde: Zincirli testereyi devrilmeye, hasarlanmaya, kullanim parçalarınin Düşmesine karşi emniyete alın.

11 DEPOLAMA

Her kullanimdan sonra cihaziyice temizleyin ve varsa tum koruyucu kapaklari takin. Cihazikuru

bir yerde ve Çocuklarin erişemeyeceşi sekilde muhafaza edin.

Eger cihazi 2 - 3 aydan uzun sure boyunca kulanmak istemezseniz, hasar olusmasini onlemek icin asagidaki islemlerin yapilmasi zorunludur:

1. Yakit ve yag deposunu tamamen boşaltın.
2. Testere zincirini ve kılıavuz raylari sökün, temizleyin ve paslanma önleyici yag uygulayin.
3. Cihazi mumkun oldugunca kuru bir yerde depolayin.

DIIKKAT! Cihaz hasari tehlikesi. Kuru/yapis-mis yag, uzun sureli depolamalarda yag ile calisan parcalara hasar verir.

Uzun sureli depolama icin zincir yaagini n cihazdan tamamen boşaltilması gerekmekte dir.

12 IMHA ETME

Benzin ya da motor yaigev atigina atilmaz,ayiri bir noktaya vya imha yerine atilmalidir!

Cihazi imha etmeden once yakit deposu ve motor yaqi deposu boşaltilmaldir!
Ambalaj, cihaz ve aksesuarleri geri donusturulebilir malzemeden uretilmiştr ve buna uygunbir sekilde imha edilmelidir.

13 TEKNIK VERILER

Zincirli testere

Tip 6646 6651 6656
Ürn. No. 127523 127524 127525
Motor tipi 2 zamanlı hava so-ğutmali	2 zamanlı hava so-ğutmali	2 zamanlı hava so-ğutmali
Motor silindir hacmi 46,5 cm3 50,9 cm3 55,5 cm3
Maksimum motor güüçü kW (ISO 7293'e güre)	2,0/9000 min-1	2,2/9000 min-1	2,4/9000 min-1
Kolay seksfatma (Easy Start) sistemi Evet / Birinciçel Evet / Birinciçil Evet / Birinciçil
Rölanti devir saymiş 3000 ± 400 min	-1	3000 ± 400 min-1	3000 ± 400 min-1
Azami devir saymiş 13000 min	-1	13000 min-1	13000 min-1
Yakı Kırkınsuz en az	90 ROZ benzin	Kırkınsuz en az90 ROZ benzin	Kırkınsuz en az90 ROZ benzin
Karışim oranı	1:50	1:50	1:50
Yakı deposu hacmi 510 cm	3	510 cm3	510 cm3
Yaq deposu hacmi 290 cm	3	290 cm3	290 cm3
Zincir dislisi:
■ Disli seksli 7T 7T 7T
■ Bölme 0,325" / 8,255 mm 0,325" / 8,255 mm 0,325" / 3/8"			8,255 / 9,525 mm
Zincir emniyeti Evet / Otomatik Evet / Otomatik Evet / Otomatik
Boş depoyla zincirli testere ağırkı:
■ Testere zinciri ve kılıvuz raylarla birlikte ağırkı	Maks. 6,89 kg Maks. 7,0 kg 0,325":içın	maks. 7,0 kg 3/8":içın maks. 7,25 kg
■ Testere zinciri ve kılıvuz raylar ol-madan ağırkı	5,75 kg 5,75 kg 5,75 kg
Ses basinci değeri LpA (DIN EN ISO 22868'e güre)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A), K=3,0 dB(A)	100,3 dB(A), K=3,0 dB(A)
Akustik güç seviyesi LwA (DIN EN I-SO 22868'e güre)	112,4 dB(A), K=3,0 dB(A)	112,9 dB(A), K=3,0 dB(A)	113,2 dB(A), K=3,0 dB(A)
Eşdeğer toplam titreceim değeri (DIN EN ISO 22867):
Önt tutamak (K = 1,5 m/s2) 3,69 m/s	2	4,20 m/s2	4,43 m/s2
Arka tutamak (K = 1,5 m/s2) 3,91 m/s	2	4,40 m/s2	4,38 m/s2
CO2-Değerleri	1311 g/kWh	925 g/kWh	925 g/kWh
Bu CO2-olçümü, motor tipl veya motor ailesini temsil eden bir (ana) motor temsilcisinin laboratuvar koşullarinda sabit bir test)dönşünde test edilmesinin sonucudur ve herhangi bir üzel motorun per-formansinı,açık vaya zimni garantisini teşkil etmez.

Testere zincirleri ve kilavuz raylari

	Testere zincirleri Kılıvuz raylar
Cihaz tipi	Ore-gon tipi	Bölme	Tahrik grubu genişli-şi	Hz Keski tipi	Tip Ore-gon	Bölme Üzun-luk	Kulla-nlabi-lir u-zunluk	Dişlişkli
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s yarıncski	138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
					138PXL BK095			29,8 10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s yarıncski	158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
					158VXL GK095			36,2 12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s yarıncski	188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43 10
					188VXL GK095			42,7 12
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s tam keş-ki	138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
					138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s tam keş-ki	158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
					158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s tam keş-ki	188RN BK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
					188VXL GK095			42,7 12
6656	73LPX 060E / 73LPX 060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s tam keş-ki	168RN DK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
					168VXL HK095			38,9 11
	73LPX 068E / 73LPX 068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s tam keş-ki	188RN DK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
					188VXL HZ095			46,3 11
	73LPX 072E / 73LPX 072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s tam keş-ki	208RN DK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
					208VXL HK095			50 11

14 MÜSTERI HIZMETLERİ/SERVİS

Garanti, onarim ya da yedek parcalarla ilgili sorlariniz icin en yakindaki AL-KO servis merkezine

basvurun. Internette bulabileceginiz adresler: www.al-ko.com/service-contacts

15 GARANTI

Cihazdaki muhtemel malzeme veya uretim hatalarini, ayipli maldanDOGAN haklarin yasal zaman asimi suresi icinde, kendi sejmimize bagli olarak onarim veya degistirme yoluyla gideririz. Zaman asimi suresi, her durumda urunun satin alinmis oldugu ulkedeki hukuka gore belirlenir.

Garanti taahhudumuz asagidaki durumlarda ge-gerlidir:

Garanti asagidaki durumlarda gecerligini kayberder:

Bu isletim talimati dikkate alinmalidir

■ Izinsiz onarim denemeleri

Amacina uygun kullanim

■ Izinsiz teknik degisiklikler

Original yedek parca kullanim

Amacina uygun olmayan kullanim

Garanti disinda kalan hususlar sunlardir:

Boyadaki, normal yipranmaya baglanabilecek olan hasarlar
Yedek parca kartinda xxxxx (x) cereve ile isaretlenmis olan asinmaya tabi parcalar
Icten yanmal motorlar (burada ilgili motor ureticilerinin garanti hukumleri gecerlidir)

Garanti suresi, ilk nihai alcinin satin alimi ile baslar. Tarih ve satin alma belgesi belirleyicidir. Bu beyan ve orijinal satin alma belgesiyle beraber saticiniza veya en yakin yetkili servis merkezine basvurun. Satin alan kisinin, saticiya karsi ayipl maldanDOGAN haklari bu bayan tarafindan etkilmenmez.
