BRUKSANVISNING Solo 6646 AL-KO

1.1 Symboler på forsiden 288
1.2 Symboler og signalord 288

2 Produktbeskrivelse 288

8 Service og vedligeholdelse 301

1.2 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situati- on, som, his den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

Driv altid kaedesaven med to haender!

Tank til benzin/olieblanding

Primer

Sol: Normal/sommerdrift

Snefnug: Vinterdrift

Position: til venstre for bagerste grep

Brug af choker-knappen: Drejes choker-knappen mod uret, lukker chokeren. När chokeren lukkes, skal den drejes med uret for at abne den igen.

Position: Luftfilterdacksel

Position: Underside på drevet

3.3.6 Omgang med benzin og olie

4.1 Montering af styreskinne og savkade (02 til 06)

FARE! Eksplosions- og brandfare. Benzin og blanding er letantaendelige!

FARE! Livsfare somt fare for alvorlige kveestelser. Livsfare og fare for meget alvorlige kvestelser narn motoren er tilsluttet.

ADVARSEL! Eksplosions- og brandfare.

1. Sæt luftfilteret (21/2) på indsugningsåbningen (21/3) (21/b).
2. Skru luftfilteret fast med vingemøtrikken (21/1).

Med uret til mindre maengde
Mod uret til en større maengde

8.11 Vedligeholdelsessplan

Savkaeder og styreskinner

Savkæder Styreskinner
Apparatus type	Type Oregon	Deling Brede kæde-led	Ha-stig-hed	Mej-sel-tand-type	Type Oregon	Deling Læng-de	Brug-bar læng-de	Antal tæn-der
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s HALV	138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7 10
					138PXL BK095			29,8 10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s HALV	158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5 10
					158VXL GK095			36,2 12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s HALV	188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43 10
					188VXL GK095			42,7 12
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s HEL	138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
					138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s HEL	158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
					158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s HEL	188RN BK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
					188VXL GK095			42,7 12
6656	73LPX 060E / 73LPX 060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s HEL	168RN DK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
					168VXL HK095			38,9 11
	73LPX 068E / 73LPX 068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s HEL	188RN DK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
					188VXL HZ095			46,3 11
	73LPX 072E / 73LPX 072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s HEL	208RN DK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
					208VXL HK095			50 11

14 KUNDESERVICE/SERVICE

1 Omenna bruksanvisning 311

Den tyska versionen utgor bruksanvisingen i original. Alla andra sprakversioner ar over-sattninger av bruksanvisingen i original.

2.5 Symboler på redskapet

Symbol Betydelse

Anslutning for pafylling av bransblelandningen

Lage: Pá bensintanken, i narheten av tanklocket

Anslutning for pafylling av kedjeolja

Lage: På oljetanken, i narheten av oljetansloket

VARNING! Fara for svara kroppsskador. Anvanding av ofullstandigt monterad kedjesag kan fororsaka svara kroppsskador.

6.1.2 Stanga av motorn (12)

Satt emot kedjesagen mot stammen:

1. Satt på (21/b) luftfiltret (21/2) på insugningsoppningen (21/3).
2. Skruva fast luftfiltret med vingmattern (21/1).

8.3 Kontrollera/byta tandstiftet (22, 23)

OBS! Fara for skador på redskapet! Vid langvarig forvaring kan intorkad sagkedjeolja orsaka skador på oljeforande componenter på redskapet.

Beakta denna bruksanvising

egenmaktiga reparationsforsok

redskapet har hanterats korrekt

egenmaktiga teknska forandringar

originalreservdelar har anvants

3.3 Sikkerhetsanvisninger for arbeidet.... 339
3.3.1 Operatør 339
3.3.2 Brukstider 339
3.3.3Arbeider med kjedesagen 340
3.3.4 Vibrasjonsbelastning 340
3.3.5 Stoybelastning 341
3.3.6 Omgang med bensin og olje..... 341
3.3.7 Sikkerhet for personer, dyr og eiendom 341

4 Montering. 341

4.1 Montering av sverdet og sagkjedet (02 til 06) 342

5 lgangsetting 342

5.1 Drivstoff 342
5.1.1Blande drivstoff.. 342
5.2 Kjedesmøremiddel 343
5.3 Fylle pà driftsmidler (07) 343
5.4 Kontrollere kjedestramming (06, 08) .. 343
5.5 Kontroll av kjedebrems (09) 344

6 Betjening 344

6.1 Sla motoren pa/av 344
6.1.1 Starte motoren (10, 11) 344
6.1.2 Slà av motoren (12) 345

6.2 Etter arbeidsslutt. 345
6.3 Skifte mellom normal/sommer- og vinterdrift (29) 345

7Arbeidsfremtreden og arbeidsteknikk.345

7.1 Bruk av barkstotte (13) 346
7.2 Felle traer (14, 15). 346
7.3 Beskjaering (16) 347
7.4 Avkorting av treet (17, 18, 19) 347
7.5 Kutte opp et kappet tre 347

8 Vedlikehold og pleie 348

8.1 Demontere/montere luftfilterdekslet (20) 348
8.2 Rengjoring av luftfilter (21) 348
8.3 Skiffe ut pennpluggen (22, 23) 348
8.4 Sverdet (25, 27) 349
8.5 Kvesse sagkjedet (24) 349
8.6 Kontrollere kjedesmøring (26) 349
8.7 Stille inn kjedesmoring (28) 350
8.8 Kontroll av at sagkjedet står stille pa tomgang... 350
8.9 Stille inn tomgangsturtallet pa forgassenen 350
8.10 Tabell over kjedevedlikehold 350
8.11 Vedlikeholdsplan 351

9 Feilsøking. 353

10 transport 354
11 Oppbevaring. 354
12 Avfallshandtering. 354
13 Tekniske data. 354
14 Kundeservice/service 357
15 Garanti. 357

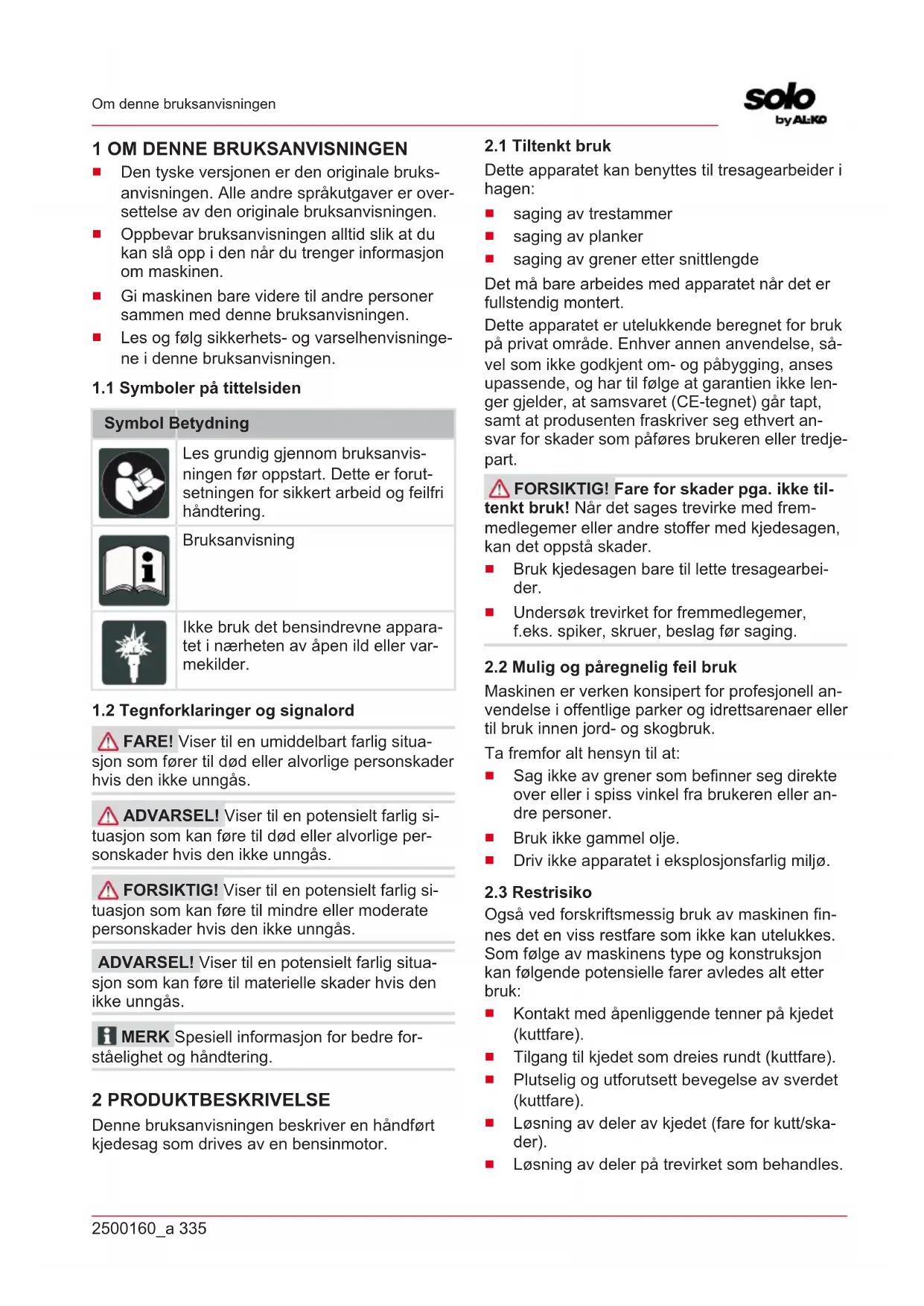

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale brauksanvisningen. Alle andre sprakutgaver er oversettelse av den originale brauksanvisningen.
- Oppbevar bruksanvisingen alltid sik at du kan slå opp i den nár du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med/DDne bruksanvisingen.
Les og følg sikkerhets- og varselhenvisningene i dette bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvis- ningen for oppstart. Dette er forutsettingen for sikkert arbeid og feilfri handtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i naerheten av apen ild ell er var-mekilder.

1.2 Tegnforklaringer og signalord

FARE! Viser til en umiddelbart farlig situation som forer til død aller alvorlige persorskader hvis den ikke unngås.

ADVARSEL! Viser til en potensielt farlig situasjon som kan fore til død eller alvorlige persorskader,hvis den ikke unngås.

FORSIKTIG! Viser til en potensielt farlig situasjon som kan fore til mindre eller moderate persorskader,hvis den ikke unngås.

ADVARSEL! Viser til en potensielt farlig situacion som kan fore til materielle skader hvis den ikke unngås.

MERK Spesiell informasjon for bedre forstaelighet og handtering.

2 PRODUKTBESKRIVELSE

Denne bruksanvisingen beskriver en handfort kjectedag som drives av en bensinmotor.

2.1 Tiltenkt bruk

Dette apparatet kan benyttes til tresagearbeider i hagen:

saging av trestammer
saging av planker
saging av grener etter snittlengde

Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, sävel som ikke godkjent om- og pabygging, anses upassende, og har til ffolge at garantien ikke lenger gjelder, at samsvaret (CE-tegnet):gartapt, samt at produsenten fraskriver seg ethvert ansvar for skader som paforesBrukeren eller tredjepart.

FORSIKTIG! Fare for skader pga./DDienkdtbruk!Nar det sages trevirke med fremmedlegemer erler andre stoffer med kjedesagen,kan det oppsta skader.

Bruk kjedesagen bare tillette tresagearbeider.
Undersk trevirket for fremmedlegemer, f.eks. spiker, skruer, beslag for saging.

2.2 Mulig og parestnelig feil bruk

Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer ell til bruk innen jord- og skogbruk.

Ta fremfor alt hensyn til at:

Sag-ilke av grener som befinner seg direkte overEllerispissvinkelfraBrukerenellerandre personer.
Bruk okay gammad olje.
- Driv ikke apparatet i eksplosjonsfarlig miljo.

2.3 Restrisiko

Ogsa ved forskriftsmessig bruk av maskinen finnes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:

Kontakt med äpenligende tenner på kjected (kuttfare).
Tilgang til kjuredet som dreies rundt (kuttfare).
Plutselig og utforutsett bevegelse av sverdet (kuttfare).
Lösning av deler av kjedet (fare for kutt/skader).
Løsning av deler på trevirket som behandles.

Innanding av smadeler fra trevirket som behandles.
Utslipp fra bensinmotoren.
Hudkontakt med drivstoff (bensen/olje).
Nedsatt horsel under arbeid uten bruk av horselsvern.

ADVARSEL! Fare for personskader! Defekte sikkerhets- og beskyttelsenanordninger som er satt ut av kraft kan forarsake alvorlige skader.

Sorg for a fā reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsenusanordninger ut av funksjon.

Beskyttelsesdeksel pa sverdet

Beskyttesesdekselet ma settes pa sverdet og sagkjedet for transport for a unnga personskader og materielle skader.

Kjedebrems

Kjedebremsen utloses av handbeskyttelsen ved et tilbakeslag, og stanser straks det roterende sagkjedet.

Sikkerhetssperretast

Gasshendelen kan først trykkes nr sikkerhetssperretasten er trykket.

2.5 Symboler på maskinen

Symbol Betydning
!	Vær spesielt forsiktig ved hendte-ring!
	Tilbakeslagsfare!
	Les bruksanvisningen før driften settes i gang!
	Bruk hjelm, hørselsvern og verne-briller!
	Bruk vernehansker!

Symbol Betydning
	Bruk solid skotøy!
	Du@må ikke drive kjedesagen med bare,enhand!
	Du@må alltid drive kjedesagen med begge hendene!
	Tank for bensin-/olje-blanding
→	Primer
	Sol:Normal/sommerdrift
	Snefnugg:Vinterdrift

For sikker drift og sikkert vedlikehold er det stanset symboler pa maskinen. Ta alltid hensyn til disse merknadene.

Symbol	Betydning
	Kobling til fylling av drivstoffblandinen Plassering: På bensintanken, i nærhen av tanklokket
	Kobling til fylling av kjedeoljen Plassering: På oljetanken, i nærhen av oljetanklokket
STOP	Trykk på motorbryteren,sett bryte- ren på "STOP", motoren slår seg straks av. Plassering: til venstre fra bakre håndtak

Symbol Betydning

Plassering: Undersiden av driftsenheten

Skruen under merket "H" brukes til innstilling av blandingen ved hoyt turtall.

Plassering: oppe til høyre på bakre handtak

Skruen under merket "L" brukes til innstilling av blandingen ved lavt turtall.

Plassering: oppe til hoyre på bakre handtak

Skruen under merket "T" brukes til innstilling av tomgangsturtallet.

Plassering: oppe til hoyre på bakre handtak

Viser i hvilken retning kjedebremsen Iosnes (hvit pil) ell er settes pa (svart pil).

Plassering: oppe på kjedehjulbeskyttelsen

Viser i hvilken retning kjected er montert.

Plasserig: Forsiden av sverdet

Trykk pa dekompresjonsknappen for a apne dekompresjonsventilen.

Symbol Betydning

Garantert lydniva:

6646:115dB(A)
6651 og 6656: 116 dB(A)

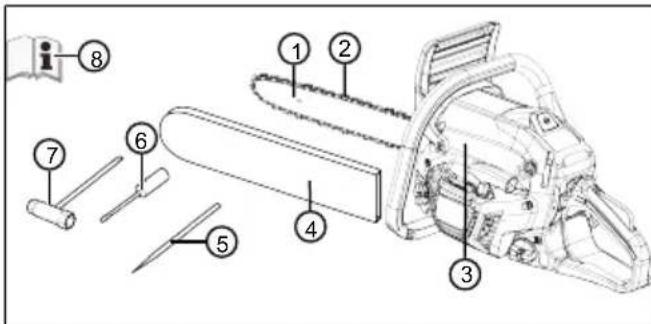

2.6 Leveransens omfang

Kontroller om alle komponentene er levert etter utpakking.

Nr. Komponent

1 F-ringsskinne
2 Sagkjede
3 Bensin-kjedesag
4 Beskyttelsesdeksel for sverdet
5 Filer
6 Skrutrekker
7 Kominasjonsnokkel
8 Bruksanvisning

2.7 Produktoversikt (01)

Nr. Komponent

1 Føringsskinne
2 Sagkjede
3 Fremre handbeskytter
4 Fremre händtaksbøyle
5 Luftfilterdeksel
6 Festeskrue for luftfilterdeksel
7 Gasshendel

Nr. Komponent

8 Sikkerhetssperretast
9 Bakre handtaksbøyle
10 Vippbryter for á slá av motoren, selvstendig return
11 Drivstoffank
12 Choke-dreieknapp (for kaldstart)
13 Starterhandtak
14 Oljetank
15 Beskyttelsesdeksel for sverdet
16 Treanslagsstopp
17 Festemutrer for sverdet
18 Sverdfeste
19 Choke
20 Dekompresjonsnapp
21 Bruksanvising

3 SIKKERHETSHENVISNINGER

Kontroller apparatet for skader og driftssikker tilstand daglig før hver bruk og etter hvert fall, eller andre liknende situasjoner, som f.eks. kraftpavirkninger som folge av slag ell er stot.
Kontroller teethet til drivstoffsystemet og sikkerhetsinnretningenes funksjonsdyktigkeit. Bruk ikke videre apparater som ikke er driftssikre. Oppsk forhandleren om du er i tvil.
Bruk hørsvern under arbeidet med apparatet, spesielt ved en daglig arbeidstid pa over 2,5 timer. Under driften av apparatet oppstar sterk stoy som kan fremkalle horselsesskader hosBrukeren.
Bruk vibrasjonsvernesko, og legg inn en pause regelmessig som forebyggende tiltak mot hvite fingre. En lengre driftstid av apparatet kan fore til vibrasjonsbetingede forstyrelser i blodsirkulasjonen i hendene. En eksakt driftstid kan ikke fastlegges. Dette avhenger av forskjellige faktorer. Vær forsiktig med hender og fingre ved stadig bruk av apparatet. Oppsok lege dersom det oppstar symptomer som f.eks. tap av felsese, smerter, kloe, nedsatt kroppskraft eller endret hudfarge eller hud.
- Driv aldri motoren i lukkede rom, og slå den av nár du føler deg svimmel eller uvel ved bruk av apparatet. Oppsok straks lege. Appa

ratetlagergiffigeavgassernarnmotoreng. Gassene kan vare uten lukt og kan vare usynlige.

Ikke bruk apparatet i nærhen av apen ild ell er varmekilder. Bensin- og oljedamper er svert lettantennelig!
Bruk stovvernemaske nár det forekommersagesponstov, dunster eller røyk under arbeidet med apparatet ettersom dette kan vare helsefarlig.

3.1 Sikkerhetsanvisninger for kjedesager

Mens sagen gär ma alle kroppdeler holdes unna sagkjedet. Forviss deg før du starter sagen av sagkjedet ikke berøreres. Und er arbeid med kjedesag kan et øyeblikks uoppmerksomhet fore til at klær eller kroppsdelerkommen i kontakt med kjeted.
Hold alltid kjedesagen med hoyre hand pa det bakre handtaket og venstre hand pa det fremre handtaket. Hvis sagen holdes omvendt er det økt risiko for skader. Sagen skal ikke brukes sik.
Elektroverktøyet ma bare holds pa de isolerte handtakene fordi sagkjedet kankommen i kontakt med skjulte ledninger. Sagkjeder som berer en spenningsforendeleder, gjør metalldelene til elektroverktoyet spentningsforende og kan utsetteBrukeren for et elektrisk stot.
Bruk vernebriller og hørselvern. Øvrig verneutstyr for hode, hender, ben og føtter anbefales. Passende verneklaer reduserer faren for skader fra sponmaterialie og utilsiktet berøring av sagkjedet.
Ike sta pa en tre nar du arbeider med kjedesag. Ved arbeid fra et tre er det fare for skader.
Sorg alltid for a innta en stodig stilling, og bruk bare kjedesagen nár du star pa fast, sikker og jevn grunn. Glatt grunn og ustabil stilling, som fra en stige, kan fore til at man mister balansen ell er mister kontrollen over kjedesagen.
Nár du sager over en gren som står under spenning, kan du regne med at den slår tilbake. Nár spennen i treet løsner, kan grenen treffe brukeren og/eller fore til at man mister kontroll over kjedesagen.
Vær spesielt forsiktig ved saging i underskog eller iunge trær. Det tynne materialet kan hekte seg opp i sagkjedet og slå tilbake på deg eller fä deg ut av likevekt.

Bær kjedesagen i det fremre handtaket i avslatt tilstand og med sagkjedet vendt bort fra kroppen. Sett alltid beskyttelsese dekslet pa kjedesagen ved transport eller oppbevaring. Varsom handtering av kjedesagen reduserer sanssynlighenet for utilsiktet beroring med det roterende sagkjedet.
Folg anvisingene for smoring, kjedestramming og bytte av tilbehør. Et feilaktig strammet eller smurt kjede kan ryke eller okte faren for tilbakeslag.
Hold handtakene tøre og fri for olje og fett. Fettete og oljete handtak glipper og førertil at man mister kontrollen.
Sag bare i tre. Kjedesagen ma ikke brukes til arbeid den ikke er beregnet for. Eksempler: IkkeBruk kjedesagen til a sage i plast, murverk ell er byggmaterialer som ikke er av tre. Bruk av kjedesagen til arbeid den ikke er beregnet for kan fere til farlige situasjoner.

Tilbakeslag kan inntreffe dersom tuppen av sverdet berorer en gjenstand eller dersom treet boyer seg og sagkjedetkommen i klem i snittet.

Beröring med tuppen av sverdet kan i mange tilfelle före til en bra reaksjon bakover, slick at sverdet slås opp og mot brukeren.

Hvis kjetdet kommer i klem pa oversiden av sverdet, kan sverdet bl slatt raskt tilbake motBrukeren.

Begge disse reaksjonene kan fore til at du mister kontroll over sagen og blir pafør alvorlige skader. Stol不解 utelukkende pa sikkerhetsinnretningene som er innebygd i semen. Som bruker av kjectedag bcr du ta ulike forholdsregler for a kinne arbeide uten uhell og skader.

Et tilbakeslag skyldes feilaktig bruk av verktoyet. Det kan forbindres ved egnede forsiktighetsregler, som beskrevet her:

Hold sagen fast med begge hender sikat tommelen og fingrene omslutter handtakene pa kjedesagen. Hold kroppen og armene i en stilling der du kan holde stand mot tilbakeslagskreftene.Ved egnede for-holdsregler kanBrukeren beherske tilbakeslagskreftene.Slipp aldri kjedesagen.
Unnga en unnormal kroppstilling, og sag aldri over skulderhoyde. Demed unngas utilsiktet beroring med sverdspissen, og man

far bedre kontroll over sagen i uventede situ-asjoner.

Bruk alltid reservesverd og sagkjeder som er foreskrevet av produsenten. Feil reserveskinne og sagkjede kan fore til at kjected ryker, og øker faren for tilbakeslag.
Folg produsentens anvisninger for slipog vedlikehold av kjected. For lav dybdebegrenser oker faren for tilbakeslag.

3.3 Sikkerhetsanvisninger for arbeidet

Folg landsspesifikke sikkerhetsforskrifter, f.eks. fra yrkesorganisasjoner, HMS-myndig-heter aller arbeidstilsynet.
Det skal kun jobbes ved tilstrekkelig daglys ell er med kunstig belysning.
Hold arbeidsområdet fritt for gjenstander (f.eks, avsagde deler) - fare for a snuble.
Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

3.3.1 Operatør

Ungdom under 16 År eller personer som ikke kjenner tilBruksanvisningen skal ikkeBruke maskinen.
Hvis det er forste gang du arbeider med en kjedesag: Få forskart av selger aller en annen fagkyndig hvordan du handterer kjedesagen, eller ta et kurs.
Den som arbeider med kjedesagen ma vare uthvilt, sunn og i god form. Den som ikke anstrenge seg av helsemessige ørsaker, ma spørre legen om han eller hun kan arbeide med这部分 kjedesagen.
Iverksett tiltak for a beskytte deg mot vibrasjonsbelastning. Avhengig av hvordan verktoyet brukes, kan de faktiske vibrasjonsverdiene avvike fra verdiene angitt i tekniske data. Ta til dette hensyn til hele arbeidsforlopet, altsa ogsa tidspunktene verktoyet arbeider uten last aller er slatt av. Egnede tiltak omfatter blant annet regelmessig vedlikehold og stell av verktoyet og av verktoyoppsatene, holde hendene varme, regelmessige pau-seramt god planlegging av arbeidsforlopet.
Bestem maksimal brukstid og arbeidspauser ved hjelp av vibrasjonsverdien.

3.3.2 Brukstider

Folg de landsspesifikke bestemmelsene for nár du kan bruke kjedesagen. Brukstidene for kjedesager kan vare begrenset av nasjonale eller loka- le forskritter.

3.3.3 Arbeider med kjedesagen

ADVARSEL! Fare for alvorlige skader.

Nár en ufullstendig montert kjedesag brukes, kan det oppsta alvorlige personskader.

Bruk kjedesagen først nar den er fullstendig montert.
Utfør en visuell kontroll før bruk for a kontrollere om kjedesagen er fullstendig og at den ikke inneholder skadde eller slitte komponenter. Sikkerhets- og beskyttelsesanordninger ma vare intakte.
Arbeid aldri alene.
Ha alltid et forstehjelpsskrin tilgengelig for eventuelle uhell.
Unngå kontakt med metallgjenstander som befinner seg i jorden aller er forbundet med donne på en strømforende mæte.
Det personlige verneutstyret bestar av:

Hjelm
Horselsvern (f.eks. oreplugger), spesielt ved en daglig arbeitsidstid pa over 2,5 timer
Vernebriller aller visiret til hjelmen
Beskyttelsbukse med sagbeskyttelse
Faste arbeidshansker
Vernesko med saremed godt grep, stalhette og verneskosaleinnlegg

Ikke bruk kjedesagen over skulderhoyden sid den det ikke er mulig Åhandtere den sikker da.
Slå av motoren og sett på kjedebeskyttelsen nár du skifter arbeidssted.
När verktøyet ikke brukes, slå av motoren og sett på kjedebeskyttelsen.
- Legg kjedesagen bare ned när den er slätt av.
Ikke bruk kjedesagen til a lofte aller flytte tre.
Stammer som er tykkere enn sverdlengen skal bare kuttes av fagpersonale.
- Sett sagen bare til kuttetningar den gär, start al-dri kjedesagen mens sagkjedet hviler pa materialet som skal sages.
Sorg for at ingen kjedeolje kommt i jordsmonnet.
Ikke gjennomfor sagarbeider ved regn, snøller storm.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

3.3.4 Vibrasjonsbelastning

Fare pga. vibrasjon

Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til ffolgende faktorer som kan pärvirke dette for og underbruken:

Brukes apparatet forskriftsmessig?
Kuttes aller bearbeides materialet på rikkig这部分？
Befinner apparatet seg i en god stand for bruk?
Er skjaereverktoyet riktig slipt,ller det riktige skjaereverktoyet montert?
Erhandtakene og ev. vibrasjonshandtakene montert, og er disse godt festet til apparatet?

• Driv apparatet kun med nødvendig turtall på forbrenningsmotoren i henhold til arbeidet som utfores. Unnga maksimalt turtall for a redusere støy og vibrasjon.
• På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helsinki. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
  Belastningsgraden pga. vibrasjon er avhengig av arbeidet som skal utfores allerbruken av apparatet. Sla det av, og legg inn tilsvarende arbeidspauser. Demed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
  Lengre bruk av apparatet utsetterBrukeren for vibrasjoner, og kan forarsake kretslpsproblemer ("hvite fingre").For a redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom pa "hvite fingre" oppdages, opposk lege umiddelbart. Til disesseymptomene horer: folelselsloshet, tap av sensilitet, kribling, kloe, smerte, tap av kraft, endring av farge ell er tilstand paHUDen. Normalt rammer disse symptomene fingrene, hendene ellr pulsen.Ved lave temperaturer ca. under 10^) oker faren.
• Legg inn lengre pauser i lopet av arbeidsda-gen, sik at du kan komme deg igjen etter stoy og vibrasjon. Planlegg arbeidet sik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
  Hvis det fastslas ubehagelig folelse aller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige ar

beidspauser. Uten tilstrekkelige arbeidspauser kan det oppsta et hand-arm-vibrasjons-syndrom.

Minimer risikoen for a bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisingene i bruksanvisingen.
Hvis apparatet brukes hypppig,kontakt forhandler for a anskaffe deg antivibrasjonstilbehør (f.eks.handtak).
Sett opp en arbeidsplan sik at vibrasjonsbelastningen kan begrenses.

3.3.5 Stoybelastning

En viss stoybelastning fra dette apparatet er uunngælig. Legg stoyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørssvern til personlig beskyttelse og til beskyttelse i nærhen av personer.

3.3.6 Omgang med bensin og olje

FARE! Eksplosjons- og brannfare. På grunn av bensin-/luft-blandingen somkommen ut, er det fare for eksplosjonsfarlig atmospere. Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Røyking forbudt ved handtering av bensin.
Handter bensin kun utendors og aldri i lukke-de rom.
Følg forholdsreregelene som angis nedenfor.

Transporter og oppbevar drivstoff utelukken de i godkjente kanner. Sorg for at barn ikke har tilgang til drivstoff og olje som oppbevarares.
For a unnga forurensing av jordbunnen (miljoven) ma man alltid sorge for at bensin og olje ikke havner på bakken ved tanking. Bruken trakt ved tanking.
Tank aldri opp apparatet i et lukket rom. Bensindamp kan samle seg pa gulvet, noe som kan fere til eksplosjon.
Tørk straks opp solt bensin fra maskinen og bakken. Tekstiler som er brukt til a tørke opp bensin skal tørke pa et godt ventiliert sted før de avfallshandtering. Hvis ikke kan tekstilene plutselig selvantenne.
Hvis du har solt bensin, oppstar detbensindamp.Start derfor elleke maskinen pa detsame stedet,men minst 3 meter derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid verne

hansker ved tanking. Verneklaerne bør byttes og vaskes regelmessig.

3.3.7 Sikkerhet for personer, dyr og eiendom

Du skal kun benyitte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
Hold sikkerhetsavstand til personer og dyr, ellr sla av maskinen nar du naermer deg personer ellr dyr.
Hold化进程 in the next 10 minutes.
- Hold化进程 in the next 10 minutes.
- Hold化进程 in the next 10 minutes.
- Hold化进程 in the next 10 minutes.
- Hold化进程 in the next 10 minutes.
- Hold化进程 in the next 10 minutes.
- Hold化进程 in the next 10 minutes.
Ta aldri i innsugings- og ventilasjonsgitre nár motoren gár. Det kan oppsta skader pga. roterende apparatdeler.
Slå alltid av apparatet när det ikke longer brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleearbeider ved fylling av bensin-olje-blandingen.
Slå apparatet straks av ved ulykker for Å unn-gå videre skader på personer eller eiendom.
- Driv aldri apparatet med utslitte aller defekte deler. Slitte aller defekte apparatdeler kan fore til alvorlige personskader.
Oppbevar elektroverktoyutilgjengelig for barn.

4 MONTERING

FARE! Livsfare og fare for de alvorligste personskader. Livsfare og fare for de alvorligste personskader nár motoren er i gang.

Alt arbeid ma finne sted med avslatt motor.

ADVARSEL! Fare for skader på apparatet. Fare for maskinskader ved ukyndig montering

Utpakkingen og monteringen mag gjores pa en flat og stabil overflate.
Det ma vare plass nok til a bevege maskinen og forpakningen, og egnede verktoy ma vare tilgengelig.

ADVARSEL! Fare for miljøskader. Fare for miljøskader ved ukyndig avhending.

Forpakningen ma avfallshandteres i trad med lokale forskrifter.

FORSIKTIG! Fare for personskader! Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fore til skader.

Bruk alltid feste arbeidshansker nár sverdet og kjerdet monteres.
Arbeidet med a montere sverdet og kjeted ma gjores svert omhyggelig for icke a pavirke maskinens sikkerhet og effektivitet. Henvend deg til forhandleren om du er i tvil.

MERK Maskinen leveres med demonert sverd og kjede, og med tom drivstoff- og oljetank.

Forsikre deg om at kjedebremsen ikke er på før montering. Kjedebremsen er frigjort nr du trekker handbeskyttelsen (01/3) i retning av handtaksbøylen (01/4).

4.1 Montering av sverdet og sagkjedet (02 til 06)

1. Begge sekskantmutrene (02/1) dreies Iose med kombinokkelen.Fjern kjedehjulbeskyttelsen (02/2) sammen med sekskantmutrene (02/a).
2. Ta av avstandsstykkene i plast (02/3). Disse avstandsholderne brukes bare ved transport av maskinen i forpakningen, og trengs ikke longer.
3. I sporet i sverdet (03/1) settes stiftskruene (03/2) inn (03/a). Skyv sverdet i retning av maskinhuset (03/b).
4. Legg sagkjedet (04/1) rundt kjedehjulet (04/2) og i sporet pa sverdet (04/3). Vær obs pa rotasjonsretning. Sagkjedet legges over topptrinsen pa sverdet (05/a).
5. Monter kjedehjulbeskyttelsen (06/1) igjen, trekk bare til de to sekskantmutrene (06/2) sik at sagkjedet fortssatt lar seg stramme.
6. Skyv sverdet bort fra maskinhuset til sagkjedet er korrekt strammet (Kontrollere kjedestramming (06, 08)).
7. Skru fast sekskantmutrene (06/2).

5 IGANGSETTING

5.1 Drivstoff

ADVARSEL! Fare for skader på apparatet.

Bruk av bare bensin skader motoren, og fører til at garantien blir opphevet.

Bruk bare høyverdig bensin og smøreolje for a opprettholde effekten og sorge for at de mekaniske delene har lang levetid.

MERK Blyfri bensin har en tendens til a danne avleiringer i beholderen dersom den oppbevares i mer enn 2 maneder. Bruk alltid fersk bensin!

Bruk bare syntetisk totakts-motorolje av hoy kvalitet. Olje som er spesielt utviklet for slike motorer fas hos forhandleren.

Egnet bensin

Benytt bare blyfri bensin med et minsteoktantall
på 90 ROZ.

5.1.1 Blonde drivstoff

FARE! Eksplosjons- og brannfare. Bensin og drivstoffblanding er brennbart!

Bensin og drivstoffblanding skal utelukkende oppbevares i kanner som er egnet for driv-stoff, pa et sikkert sted, unna varmekilder og apne flammer.
Beholdere m' oppbevares utenforrekkevide for barn.
Du ma不同程度 du blander drivstoffet, og du ma heller不同程度 bensindamp.

ADVARSEL! Fare for motorskader. Ren bensin foorer til at motoren skades og bryter fullstendig sammen. I dette tilfellet kan ingen garantikrav gjores gjeldende ovenfor produsenten.

• Driv alltid motoren med bensin-/olje-blanding iht. foreskrevet blandingsforhold.
  MERK Blandingen er utsatt for en pagaende eldringspross. For a unnga avleiringer bocr du ici lage for store mengder.
  R MERK Rengjør kannene regelmessig for a fjerne eventuelle avleiringer.

I tilfelle utilstrekkelig blanding oker faren for en for tidlig slitasje av stemplet pa grunn av en for

fattig blanding. Garantien taper ogsa sin gyldighet när anvisningene for blanding av drivstoff osv. i dette handboken ikke fjlges.

I tabellen nedenfor finner du riktig blandingsforhold med et eksempel.

Blandingsforhold Bensin Olje

50:1 (50 deler drivstoff og 1 del olje)

5 Liter 100 ml

1. Hell ca. halvparten av den angitte bensinmengden i en godkjent kanne.
2. Tilsett hele oljemengden i henhold til tabellen.
3. Tilsett deretter resten av bensinen.
4. Lukk beholderen og bland godt.

5.2 Kjedesmøremiddel

ADVARSEL! Fare for skader på apparatet.

Bruk av gammad olje til kjedesmøring fører til for tidlig slitasje av sverdet og sagkjedet på grunn av metallrestene som oljen ineholder. I tillegg bortfaller produsentens garanti.

Bruk aldri gammad olje, men bare biologist nedbrytbar sagkjedeolje.

ADVARSEL! Fare for miljøskader. Bruk av mineralbasert olje for kjedesmøringen fører til alvorlige miljøskader.
Bruk aldri mineralbasert olje, men bare biologisk nedbrytbar sagkjedeolje.

Oljen pågressive forurenset, det kan före til at filteret i tanken tilstoppes og paføre oljepumpen uoppretelig skade.

Bruk av høyverdig olje er avgjørende for a fæ en effektiv smøring av skjærutstyret. Brukt eller mindeverdig olje hemmer smøringen og forkorter levetiden for sagkjedet og sverdet.

Det anbefales Å fylle oljetanken helt opp (ved hjelp av en trakt) hver gang det fylles drivstoff. Kapasiteten på oljetanken er konstrukt slick at maskinen går tom for drivstoff För den går tom for olje, slick at maskinen ikke blir drevet uten smoremiddel.

5.3 Fylle pà driftsmidler (07)

FARE! Eksplosjons- og brannfare. På grunn av bensin-/luft-blandingen somkommen ut, er det fare for eksplosjonsfarlig atmospere. Ek

splosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Røyking forbudt ved handtering av bensin.
Handter bensin kun utendørs og aldri i lukke-de rom.
Folg forholdsrregelene som angis nedenfor.

Fylle pa drivstoff

1. Slå av motoren, og trekk beskyttelsesdekselet over sagkjedet.
2. Rengjør tanklokket (07/1) og området omkring sik at det ikke kommt smuss i tanken.
3. Tanklokket (07/1) mä apnes forsiktig, da det kan danne seg trykk i tanken.
4. Fyll på drivstoffet ved hjelp av en trakt.
5. Tanklokket settes pa tanken og skrus fast.
6. Rengjør underlaget og apparatet i tilfelle solt drivstoff.
7. Start Först apparatet nár drivstoffdampene har fordunstet.

Fyll pa sagkjedeolje

1. Slå av motoren, og trekk beskyttelsesdekselet over sagkjedet.
2. Rengjør oljetanklokket (07/2) og området omkring sik at det/DDE kOMMER SMUSS i tanken.
3. Skru pól oljetanklokket (07/2).
4. Fyll pa sagkjedeoljen ved hjelp av en trakt.
5. Oljetanklokket settes pa tanken og skrus fast.
6. Rengjør underlaget og apparatet i tilfelle sølt sagkjedeolje.

5.4 Kontrollere kjedestramming (06, 08)

FARE! Livsfare og fare for de alvorligste personskader. Livsfare og fare for de alvorligste personskader nár motoren er i gang.
Alt arbeid mä finne sted med avslätt motor.

Strammingen er riktig nár drivledene ikke løsner fra sverdet nár sagkjedet loftes i midten av sverdet (08/1), men sagkjedet fortsett lar seg dreie.

Stram sagkJedet

1. Løsne sekskantmutrene (06/2) hos kjedehjulbeskyttelsen (06/1) med kombinokkelen som leveres med, sik at sagkjedet fremdeler lar seg stramme.
2. Skyy sverdet bort fra maskinhuset til sagkjedet er korrekt strammet.
3. Skru fast sekskantmutrene (06/2).

5.5 Kontroll av kjedebrems (09)

ADVARSEL! Livsfare og fare for de alvorligste persorskader ved defekt kjedebrems.

Hvis kjedebremsen ikke fungerer, kan det f.eks. ved et tilbakeslag (Kickback) oppsta de alvorligste personskader og død av det roterende sagkjected.

Test kjedebremsen for hver gang du begynner a arbeide.
Koble kjedesagen ikke inn,hvis kjedebrem-sen er defekt. Få i dette tilfellet kjedesagen kontrollert på et kundeserviceverksted.

Apparatet er utstyrt med et sikkerhetssystem (kjedebrems).

Kjedebremsen er en innretning som er utviklet for à stanse bevegelsen av sagkjedet med én gang dette opplever et tilbakeslag. Normalt aktiveres kjedebremsen automatisk av massereaktans.

Denne bremsen kan ogsa betjenes manuelt for kontroll.

1. Start motor og hold apparatet fast med begge hender.
2. Trykk pa sikkerhetssperretasten (01/8) og gasshendelen (01/7) for a sette kjeret i bevegelse, deretter trykkes handbeskyttelsen (09/1) for over med den venstre handbaken (09/a). Sagkjedet ma stoppe umiddelbart.
3. Hvis sagkjedet blir staende, slipp opp sikkerhetssperretasten og deretter gasshendelen med en gang.
4. Slà av motoren.
5. Trekk handbeskyttelsen bakover (09/b) for a Iosne kjedebremsen.

6 BETJENING

Vær oppmerksom på nasjonale forskrifter for driftstider.
Hold fast det bakre handtaket med hyre og boylehandtaket med venstre hand.
Ilke slipp handtakene sa lenge motoren gar.
Ikke bruk kjedesagen nár:

ADVARSEL! Eksplosjons- og brannfare.

På grunn av bensin-/luft-blandingen somkommen ut, er det fare for eksplosjonsfarlig atmosfare.

Eksplosjoner og brann kan fore til alvorlige personskader og død ved ukyndig handtering av drivstoff.

Start motoren minst 3 meter fra pafyllingsstedet.

6.1.1 Starte motoren (10, 11)

FORSIKTIG! Fare for personskader forarsaket startsnoren. Ved et raskt tilbakeslag av startsnoren trekkes handen for raskt mot motoren. Du kan da bla klemt eller fforstuing.

Startsoren ma aldri vikles rundt handen.

ADVARSEL! Fare for skader på apparatet.

Hvis startsnoren trekkes for langt ut kan det fore til skader.

Trekk ikke snoren helt ut og dra ikke snoren over kanten på snorføringsapningen for starthandtaket slippes, men du skal derimot forbindre at snoren trekkes ukontrollert tilbake.

ADVARSEL! Fare for skader på apparatet.

Hvis motoren drives med høyt turtall og kjedebremsen på, kan koblingen overopphetes.

Unngå à kjore motoren med høyt turtall nár kjedebremsen er på.

Kaldstart

Med kaldstart forstar man start av motoren etter en pause pa minst 15 minutter aller etter fylling av drivstoff.

1. Sett apparatet pa et javnt underlag, hold fast i fremre handtaksbøyle og trykk apparatet ned mot underlaget. Sett eventuelt høyre fotspiss inn i den bakre handtaksbøylen.
2. Sett på kjedebremsen ved Å trykke handbeskyttelsen forover.
3. Ta beskyttelsesedekselet av sagkjedet.
4. Trykk pachoken (10/1) 3-4 ganger (10/a).
5. Trykk på dekompresjonsknappen (11/1). Dekompresjonsventilen apnes og paktev trekk-kraft på starterhandtaket reduseres. Dekompresjonsknappen gär automatisk tilbake til sin opprinnelige stilling umiddelbart etter at motoren er startet.
6. Chokeknappen (11/2) dreies mot urviseren til anslaget (i henhold til markeringen på kjedesagen).
7. Trekk starterhandtaket (11/3) opp (11/a) med den ledge handen til du merker motstand.
8. Ikke slipp starterhandtaket, trekk kraftig flere ganger til motoren starter forste gang. Choke

knappen (11/2) dreies sa med urviseren til anslaget (i henhold til markeringen pa kjesedesagen).

1. Trekk kraftig flere ganger i starterhandtaket (11/3) til motoren starter igjen.
2. När motoren er i gang, trykk sikkerhetssperretasten (11/4) og gasshendelen (11/5) kort. Slik frigjores drosselventilen til forgassenen fra sperrepositionjonen.
3. La apparatet gä i cirka ett minutt på tomgang.
4. Løsne kjedebremsen ved á trekke handbeskyttelsen bakover.

Varmstart

Hvis motoren bare stanses kort, kan start foretas ved bare a trykke pa choken og dekompresjonsknappen uten a vri pa chokeknappen.

6.1.2 Slå av motoren (12)

1. Slipp deretter sikkerhetssperretasten (12/1) og deretter gasshendelen (12/2).
2. La motoren gå pa tomgang i noen sekunder.
3. Sett vippebryteren (12/3) i posisjon "STOP" (12/a).

6.2 Etter arbeidsslutt

ADVARSEL! Fare for persorskader forarsaket av kapping. De skarpe leddene pa sagkje-det kan fore til kuttsar.

Slamotorenav.
Bruk beskyttelseshansker.

ADVARSEL! Brannfare. Den varme maskinen kan antennene skjaereavfall (f.eks. sagspon, grener aller blader).

La motoren avkjoles før maskinen settes i et rom.
For a redusere brannfaren ma maskinen ren-gjores for sagflis, grenrester, blader og overflodig fett.
Beholdere med skjareavfall kal/DDe oppbevares innendors.

1. Slá av motoren Slá av motoren (12).
2. La apparatet avkjoles.
3. Fjern alle spor av sagflis og oljerester.
4. Ved sterk tilsmussing ma sagkjedet tas av og legges i en beholder med spesialrengjorer i noen timer. Skyll deretter med rent vann, og for montering pa apparatet ma kjetet sprayes med egnet rustbeskyttelsesspray.
5. Trekk beskyttesesdekselet over sagkjeted for apparatuset settes bort.

6.3 Skifte mellom normal/sommer- og vinterdrift (29)

For a unnga ising pa forgasseren ved lave temperaturer (under 5^ ) kan innsugingsluften forhandsvarmes ved a sette skyverinnsatsen i vinterstilling. Man nar skyverinnsatsen direkte ved a ta av luftfilterdekselet.

ADVARSEL! Fare for motorskader på grunn av overoppheting. Hvis kjedesagen drives ved mer enn 5^ og skyverinnsatsen befinner seg i vinterstilling, kan det fore til overoppheting.

Kontroller omgivelsestemperaturen f#r drift og,dersom nadvendig,tilpass stillingen til skyverinnsatsen.

1. Demoner luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20), side 348).
2. Trekk skyverinnsatsen (29/1) ut av rammen for hand (29/a).
3. Drei skyverinnsatsen vertikalt (29/b) og sett den inn igjen (29/c):

Over 5^ dvs. normal/sommerdrift: Vin-duet til skyverinnsatsen justeres etter sol-symbolet (29/2).
Under 5^ dvs. vinterdrift: Vinduet til skyverinnsatsen justeres etter snosymbolet (29/3).

1. Monter Luftfilterdekslet (se Kapittel 8.1 "Demontere/montere Luftfilterdekslet (20), side 348).

FARE! Livsfare pga. utilstrekkelig fagkunnskap! Ikke tilstrekkelig fagkunnskap kan fore til alvorlige skader eller ddsulykker!
Kun opplaerte og erfarne personer fär felle og avgrene traer.
FARE! Livsfare pga. ukontrollerbare maskinbevegelser. Sagkjedet som beveger seg, utvikler enorme krefter som kan fore til at kjedesagen bryter ut og hopper plutselig og ukontrollert.
Hold kjedesagen alltid fast med begge hendene, venstre hand pa fremre handtaksbyle og hoyre hand pa bakre handtaksbyle. Dette gjelder uavhengig om du er hoyre-eller venstrehendt.

FARE! Livsfare pga. tilbakeslag (Kickback)! Ved et tilbakeslag (Kickback) av apparatet kanBrukeren bli livstruende skadet.

Overhold tiltakene for unngåelse av et tilbakeslag.
FORSIKTIG! Helsefare pga. innanding av farlige stoffer! Innanding av smoreoljedamp, avgasser og sagestov kan fore til helseproblemer.
Bruk alltid foreskrevet personlig verneutstyr.
FORSIKTIG! Fare for personskader forarsaket av blokkert kjedesag. Hvis du forsoker a trekke ut skjaere mekanismen - dvs. sagkjede/ sverd - med motoren i gang, er det fare for personskader og materielle skader.
Stans motoren og avstem kappingen (f.eks. med brekkstang), eller foreta et avlastningskutt med en annen kjedesag eller skjaerekanisme. Fjern straks den innklemte skjaerekanismen när kuttet apnes opp.
Folg anvisingene og fremgangsmatene som er gitt i avsnittene nedenfor for unngblokkering ellerrinnklemming av kjectedagen.

MERK Landbrukets yrkesorganisasjoner gir regelmessig kurs i omgang med kjedesager og trefelling.

1. Stikk barkstøtten (13/1) inn i stammen, og foreta en buebevegelse med sagkjedet (13/a) sik at sagkjedet skjærer inn i treet.
2. Gjenta arbeidstrinnet flere ganger, og flytt anleggspunktet for barkstootten (13/b) när du gjør dette.

7.2 Felle trae (14, 15)

FARE! Livsfare pga. fallende tre! Hvis det\ ikke er mulig a trekke seg tilbake nár et tre faller,\ kan detkommen til meget alvorlige skader eller\ dødsfall!

Start forst med fellingsarbeidet nár du er sikker pa at du kan trekke deg tilbake fra treet som skal felles.

FARE! Livsfare pga. ukontrollert fallende tre! Ukontrollert fallende traer kan fore til meget alvorlige skader eller ddsulykker!

For a garantere at treet faller kontrollert ma en bruddlist beholdes mellom felleskjaret og styreskjaret som er omtrent 1/10 av stam diameteren.
Ikke utfør noen fellingsarbeider i vind.

MERK Bruk kun kiler av tre, plast ell er al-. minimum.

Følgende tiltak ma ha blitt gjennomfør før du går i gang med trefelling.

Forsikre deg om at ingen andre personer, dyr ell er gjenstander befinner seg i fareomradyet.
Sikkerhetsavstanden mellow andre arbeidsplasser eller gjenstander skal vare minst 21 / 2 trelengder.
Vær ogss oppmerksom pa tilforselsledninger og andres eiendom. Gi eventuelt beskjed til energiverket og eieren.
Vurder fallretningen til treet. Folgende er av betydning for hvilken vei treet faller:

treets nattlige helling
hoyden pa treet
grener pa den ene siden
flattEllskranendeunderlag
asymmetrisk vekst, treskader
vindretning og vindhastighet
snodekke

Jobb alltid overfor treet som skal felles i heng.
Forsikre deg om at det er ingen hinder i tilbakketrekkingsveien som er bestemt pa forhand. Tilbakketrekkingsveien skal gca. 45^ paskratt bakover i forhold til fallretningen (14).
Stammen mä vare fri for kratt, grener og fremmedlegemer (f.eks. smuss, steiner, løs bark, spiker, klemmer, trad etc.).

Det kreves et styreskjær og et felleskjær for a fel- le et tre.

1. Plasser barkstøtten sikkert på veden som skal kuttes ved styre- og felleskjæret.
2. Sag forst styreskjæret (15/c) vannrett, og deretter på skrå ovenfra med en vinkel på minst 45^ . Dette hinderer at kjedesagen blir klemt fast'nar felleskjæret lages. Styreskjær-et mæ vare sa nær bakken og onsket fallret

ning (15/e) som mulig. Skjærésdybden bør være omtrent 1/4 av stammens diameter.

1. Skjaer ut felleskjaret (15/d) noyaktig horisontalt overfor styreskjaret. Felleskjaret mai sages i en hovy de pa 3-5 cm over det vannrette styreskjaret.

2. Sag felleskjaret (15/d) sa dyp at en bruddlist (15/f) pa minst 1/10 av stammediameteren forblir mellom styreskjaret og (15/c) og felskjaret (15/d). Denne bruddlisten hinderer at treet dreier seg og faller i feil retning. Nar felskjaret (15/d) nærmer seg bruddlisten (15/ f) burde treet starte a falle. Dersom treet faller mens du sage:

Dersom treet muligens faller i feil retning, ellher heller bakover erler klemmer inn sa-gen skal felleskjaret avbrytes.Driv inn kiler for a apne skjaeret og for a legge om treet til onsket fallretning.
Trekk kjedesagen straks ut av skjaeret, sla den av og legg den ned.
Gä i tilbaketrekkingsområdet.
Pass pa fallende grener og kvister.

1. Hvis treet blir staende, farn mandette til a falle kontrollert ved a sette inn kiler i felleskjæret.
2. Ta straks av horselvernet'nar sagarbeidet er unnagjort og vær oppmerksom pa signaler el- ler varselrop.

7.3 Beskjæring (16)

Stott kjedesagen opp pa trestammen, og sag av fritt tilgengelige grener etter hverandre direkte pa trestammen (16/a). I bratt terreng arbeider nedenfra og opp.
La storre grener som er rettet nedover og stotter treet vaere pa plass inntil videre.
Skjaer bort mindre grener.
Vær oppmerksom på grener under spenning, og sag i disse forst litt ovenfra og deretter nedenfra og opp for a unnga at kjedesagen setter seg fast (16/b).
Sag frittthengende grener forst litt nedenfra og deretter welt gjennom ovenfra (16/c).
Sag innover, på langs og hjertekutt bør bare utføres av erfarne eller opplæte personer.

7.4 Avkorting av treet (17, 18, 19)

Ved heng bør du alltid stå ovenfor trestammen under arbeidet da trestammen kan rullebort.
För kjedesagen sik at ingen kroppsdeler befinner seg i det forlengede svingningsomradet for sagkjedet.
Legg kjedesagen an mot stammen:

Sett på barkstøtten direkte ved sider av skjærakanten og la kjedesagen rotere rundt dette punktet.
Kjedesagen kan gli til sider eller hoppe lett nár den legges an. Dette avhenger av tre og sagkjedets tilstand. Kjedesagen skal derfor alltid holds fast.

Til slutt i skjaeringen svinger kjedesagen gjennom pga. egenvekten fordi den/DDke Ienger stottes mot kuttet.Hold kontrollert mot, og/DDke utov trykk for at sagkjedet/DDke skal komme ikontakt med bakken.
- Vent til sagkjedet har stanset nár skjæret er avsluttet før du slar av kjedesagen.
Slà alltid av motoren til kjedesagen før du gär videre til;neste tre.

Hele treet ligger jevnt pa bakken:

Sag gjennom treet fra toppen og seks sag i bakken (17/a).
Trestammen ligger på bakken på en Ende:
For a hindre at kjedesagen klemmes fast ell er at treet splinter bør du forst sage 1/3 av stamdiamateren nedenfra (18/a), og deretter sage resten ovenfra parallelt med det nedre kuttet (18/b).

Trestammen ligger på bakken med begge ender: Foråhindre at kjedesagen klemmes fast eller at treet splinter bør du forst sage 1/3 av stam diameteren ovenfra (19/a), og deretter sage resten ovenfra parallelt med til det øvre kuttet (19/b).

7.5 Kutte opp et kappet tre

Bruk sikkert skjareunderlag (sagbukk, kil, bjelke).
Sorg for at du star stødig og har fordelt kroppsvekten jevnt.
Sikre tommer mot a vri seg.

Sett sagkjedet bare til kuttet nar det gär. Slå aldri på kjedesagen mens sagkjedet hviler på materialet som skal sages.
Ikke hold fast veden med foten aller ved hjelp av en annen person.

FARE! Livsfare pga. feil vedlikehold. Ved-likeholdsarbeider utfør av ukyndige personer samt bruk av ikke-godkjente resedeler kan fore til alvorlige persorskader og død under bruk.

Fjern ikke sikkerhetsinnretningene, og sett disse ikke ut av funksjon.
Bruk kun godkjente originale resvedeler.
Sorg for at apparatet befindner seg i funksjonsdyktig og plettfri stand i kraft av regelmessig og sakkyndig vedlikehold.

FARE! Livsfare og fare for de alvorligste personskader. Livsfare og fare for de alvorligste personskader när motoren er i gang.

FORSIKTIG! Fare for personskader! Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fore til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjoringsarbeider.
Korrekt vedlikehold er grunnleggende ndevendig for a opprettholde maskinens opprinnelige effektivitet og brukssikkerhet.
Sorg for at alle mutre og skruer er fast tilskrudd for a sikre at maskinen alltid fungerer under gode betingelser.
Bruk aldri apparatet med avslitte aller skadde komponenter. De skadde delene ma byttes, og skal aldri repareres.

For vedlikeholdsarbeider:

Slà av motoren og la den kjøle ned.
Trekk av pennplugghetten.
Bruk vernehansker ved arbeid på sagkjetet.
Ta参加会议的董事和股东应当在会议召开前将有关资料提供给董事会。
Olje, bensin og andre forurensende stoffer ma avfallsbehandles forskriftsmessig.

8.1 Demontere/montere luftfilterdekslet (20)

Demontere luftfilterdekslet

1. Løsne festeskruene (20/1) fra luftfilterdekslet (20/2) med skrutrekken.
2. Løft luftfilterdekslet av apparatet (20/a).

Montere luftfilterdekslet

1. Sett luftfilterdekslet på apparatet (20/b).
2. Trekk til festeskruene (20/1) hos luftfilterdekslet.

8.2 Rengjoring av luftfilter (21)

ADVARSEL! Fare pga. skittent, defekt aller mänglende luftfilter. Motoren til apparatet paføres irreversible skader hvis luftfilteret mangler, blir skittent aller defekt.

Rengjoring av luftfilteret er en forutsetning for problemfri drift og lang levetid for apparatet. For a unnga skade pa motoren ma det ikke arbeides uten filter eller med et skadet luftfilter.
Filteret skal rengjores eter hver 15. driftstime.
- Filterelementet må aldri vaskes, og må alltid skiftes ut straks hvis det blir skittent eller skades.

Demonter luftfilteret

1. Slá av motoren og la den kjøle ned.
2. Demonter luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20), side 348).
3. Løsne vingemutteren (21/1).
4. Trekk luftfilteret (21/2) oppover og ut (21/a).
5. Innsugsapningen (21/3) dekkes til med ren klut. Det forhindrer at smusspartiklerkommen inn i forgasserrommet.

Rengjoring av luftfilter

1. Rengjør filteret med en pensel eller en fin børste, eventuelt forsiktig med trykkuft innen fra og ut.

Montere luftfilteret

1. Sett luftfilteret (21/2) på innsugsåpningen (21/3) (21/b).
2. Skru luftfilteret fast med vingemutteren (21/1).

8.3 Skifte ut pennpluggen (22, 23)

Hvis det finnes skader på isolasjonen, sterk elektrodeavbrenning eller sterkt oljeskadde elektroder ma tennpluggen skiftes ut.

Forberedelse

1. Slà av motoren og la den kjøle ned.
2. Demonter luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20), side 348).
3. Trekk av tennplugghetten (22/1).

Kontrollere elektrodeavstanden (23)

1. Skru ut tennpluggen (22/2) med den medfol-gende kombinokkelen.
2. Rengjør elektroden med en børste (23/1).
3. Mål avstanden (23/2). Avstanden ma være 0.6 - 0.7 mm.

Shift tennplugg

1. Skru ut tennpluggen (22/2) med den medfogende kombinokkelen.
2. Skru inn den nye Tennpluggen helt til anslag.
3. Sett pennplugghetten pa tennpluggen.

8.4 Sverdet (25, 27)

For a forhindre en asymmetrisk slitasje skal sverdet dreies regelmessig.

Følgende vedlikeholdsrbeider ma utfores:

Lageret til topptrinsen mä smores (27).
Sporet i sverdet rengjores med en skraper (ikke inkludert i leveransen) (25).
Rengjør smorehullene.
Fjerne grat fra føringsflankene med en flatfil, og utligne eventuelle avvik.

dybden pà falsen er mindre enn høyden pa drivleddet (som aldri skal berøre bunnen av falsen)
den indre føringsveggen er sa slitt at kjected star skratt

8.5 Kvesse sagkjected (24)

FARE! Livsfare pga. tilbakeslag (Kickback)! Et sagkjede som er slipt ufgmessig, økerfaren for tilbakeslag, og dermed faren for dodelige skader.
Slip sagkJedet bare fagmessig for a reduserfaren for tilbakeslagsfare.

MERK For uerfarne brukere av kjedesager anbefales det à la sagkjedet kvesses av en fagperson fra kundeservice.

Av hensyn til sikkerheten og effektiviteten ma sagkjedet alltid vare.goit slipt.

sagfisen er stv lignende
det kreves mer kraft ved sagingen
snittet nikke er rett
■ vibrasionene tiltar
drivstoffbruket Øker

Dersom slipingen overlates til en kundetjeneste, kan den utfores med verktoy som gir minimal materialslitasie og jevn skjerping av alle tennene.

Man kan slime sagkjedet selv med en spesiell rundfil som er tilpasset diameteren for de enkelte kjedotypene (Tabell over kjedevedlikehold). Det krever handlag og erfaring a unnga skader pa tennene.

For a kvesse sagkjedet:

1. Slå av motoren, lösne kjedebremsen og spenn opp sverdet med montert sagkjede i en egnet skruetvinge. Pase at sagkjedet kan bevege seg fritt.
2. Stram sagkiedet dersom det er slakt.
3. Monter filen i holderen, og før filen inn i ut-sparingen pa tannen mens du holder den i en helling som tilsvarer tannprofilen.
4. Foreta bare noen få tak med filen, og utelukkende fremover, og gjenta dette på alle tennene med samme retning (venstre eller høyre).
5. Snu sverdet i skruetvingen, og gjenta arbeidstrinnene for den gjenværende tennene.
6. Kontroller at grensetannen ikke rager over kontrollverktøyet, og slip ned det eventuelt overstænde med en flatfil, og avrund profilen
7. Etter slipingen ma alt filspon og stov fjernes før sagkiedet smores i oljebad.

8.6 Kontrollere kjedesmoring (26)

Bruk aldri apparatet uten tilstrekkelig kjedesmøring. Ellers reduseres levetiden til apparatet. Kontroller derfor oljemengden i oljetanken og oljestrømming før bruk.

1. Start apparatet.
2. Hold det roterende sagkjedet cirka 15 cm over en trestamme aller et egnet underlag.

Ved tilstrekkelig smrning danner det seg en lett oljefilm pa trestammen (26/1).

8.7 Stille inn kjedesmoring (28)

FARE! Livsfare og fare for de alvorligste personskader. Livsfare og fare for de alvorligste personskader nár motoren er i gang.

Alt arbeid ma finne sted med avslatt motor.

Oljestrommingen kan reguleres med innstillingskruen. Innstillingsskruen finner du pa undersiden av apparatet (28/1).

Kontroller regelmessig under arbeidet om det finnes tilstrekkelig olje i oljetanken.

8.8 Kontroll av at sagkjedet står stille på tomgang

ADVARSEL! Fare pga. roterende sagkje- de. Et sagkjede som roterer pa tomgang kan fere til livsfarlige skader under arbeidet.

Arbeid不解 med kjedesagen hvis sagkjedet beveger seg pà tomgang.
- Kontroller at sagkjedet står stille när motoren er på tomgang.

1. Start motoren og la den gå pa tomgang.
2. Kontroller om sagkjedet star stille.

3. Hvis sagkjedet beveges, kan følgende feil foreligge:

4. Tomgangsturtallet er for høyt (Stille inn tomgangsturtallet paforallseren).
   Koblingen er defekt, tilsmusset aller feil innstilt. Oppsok AL-KO serviceverksted.

8.9 Stille inn tomgangsturtallet påforall

Tomgangsturtallet er angitt i tekniske data (Tekniske data). Det er enklest a stille inn ved hjelp av en turtallsmaler.

Hvis tomgangsturtallet er stilt inn riktig, gär motoren rundt på tomgang og sagkjedet beveger seg icke. Alt avhengig av braksstedet (fjell, flatt landskap) er en korrektur av tomgangsinnstillingen nødvendig via tomgangsstillskruen "T".

MERK Reguleringsskruene for tomgangs-blanding "L" og fullastblanding "H" ma bare stilles inn av et AL-KO serviceverksted.

SagkJedet beveger seg uten at det gis gass:

Tomgangsturtallet er for hoyt.

1. Skru tomgangsstillskruen "T" (11/6) litt mot urviseren til sagkjedet ikke longer beveger seg.

1. Skru tomgangsstillskruen "T" (11/6) med urviseren litt til motoren gär jevnt.

Hvis den optimale forgasserinnstillingen ikke kan stilles inn ved á dreie på tomgangsstillskruen "T", fö forgasseren stilt inn optimal av AL-KO serviceverksted.

8.10 Tabell over kjedevedlikehold

ADVARSEL! Fare for alvorlige skader.

Hvis det befindner seg et uegnet sagkjede pa kjedesagen aller sverdet, kan det oppsta alvorlige personskader.

Bruk bare tillatte sagkjeder og sverd.

Tabellen viser verdiene for forskjellige kjerdetyper.

Kjedetype Fild diameter Hodevinkel	Underkutt-	vinkel	Hodehellings-vinkel (55°)	Dybdemål
	Dreibvinkel på verktøyet	Hellingsvinkel på verktøyet	Sidevinkel

Kjedetype Fild diameter Hodevinkel Underkutt-			Vinkel	Hodehellings-vinkel (55°)	Dybdemål
6646, 6651, 6656
21BPX056E21BPX056X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX064E21BPX064X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
21BPX072E21BPX072X	4,8 mm / 3/16"	30° 10° 60° 0,64	mm /		0,025"
6651, 6656
21LPX056E21LPX056X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX064E21LPX064X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
21LPX072E21LPX072X	4,8 mm / 3/16"	25° 10° 60° 0,64	mm /		0,025"
6656
73LPX060E73LPX060X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX068E73LPX068X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
73LPX072E73LPX072X	5,5 mm / 7/32"	25° 10° 60° 0,64	mm /		0,025"
Dybdemål Filer

8.11 Vedlikeholdsplan

Folgende arbeider ma utfores av brukeren selv. Alle videre arbeider ma utfores av et fagverksted.

Folgende anvisninger gjelder normale bruksforhold. Ved spesielle forhold, f.eks. spesielt lang arbeidstid daglig, ma angitte vedlikeholdsintervaler reduseres tilsvarende.

Vedlikeholdsplan

	En gang erter 5 timer	Før arbeids-start	Ukent-lig	Hver 50. ti-me	Hver 100. time	Ved behov	før/etter se-sungen, ør-lig
Forgasser
Kontrolléromgangen X

Vedlikeholdsplan

	En gang etter 5 timer	Før arbeids-start	Ukent-lig	Hver 50. ti-me	Hver 100. time	Ved behov	før/etter se-songen, ør-lig
Luftfilter
Rengjøring X
Skift X
Tennplugg
Kontroller elektrodeav-stand, evt. juster				X			X
Skift X X
Lyddemper
Visuell og tilstandskon-troll		X
Drivstofftank, oljetank
Rengjøring X X
Kjedebrems
Funksjonskontroll X
Rengjør og smør leddste-der			X			X
Kjedesmøring
Kontrollér X X
Sagkjede
Visuell kontroll og til-standskontroll, sjekk skarpheten		X
Filing X X
Bytt, bytt eventuelt kjede-drevet og kjededrevsla-geret samtidig						X
Føringsskinne
Visuell og tilstandskon-troll		X
Snu sverdet X
Smør topptrinsen X
Rengjør kjedefalsen / ol-jeboringen		X
Rengjør beskyttesesdek-selet på innsiden		X

Vedlikeholdsplan

	En gang erter 5 timer	Før arbeids-start	Ukent-lig	Hver 50. ti-me	Hver 100. time	Ved behov	før/letter se-songen, ør-lig
Alle skrues som kan nås (unntatt innstillings-skruene/forgasserskrue-ne)
Ettertrekkes XX X
Hele maskinen
Visuell og tilstandskon-troll		X
Rengjøring (inkl. luftinn-tak, cylinderkjøleribber)		XX X

9 FEILSØKING

FORSIKTIG! Fare for personskader! Apparatdeler med skarpe kanter og bevegelige apparatdeler kan fere til skader.

Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, på du kontakte.Var kundeservice.

Feil Årsak Utbedring
Motoren starter不解, eller dør ut med én gang.	Feil fremgangsmåte Start motoren sik det fremgår av bruksanvisningen.
	Tilsmusset tennplugg eller feil elektrodeavstand	Rengjørller skift ut tennpluggen.
	Skrittent luftfilter Rengjørller skift ut luftfilteret
Sverd og sagkjede går varme. Røykutvikling.	Sagkjedet er for stramt spent.	Løsne kjedestrammingen.
	Oljetanken er tom. Fyll på sagkjedeolje.
	Oljepåfyllingshullet og/eller sporet i sverdet er tilsmusset.	Rengjør oljepåfyllingsshullet og spo-ret i sverdet.
Motoren går, men sagkjedet beveger seg不解.	Sagkjedet er for stramt spent.	Løsne kjedestrammingen.
	Apparatceil Oppsøyk AL-KO serviceverksted.
I stedet for trestøv slyngses tre-spon opp. Kjedesagen på tryk-kes mot treet.	Sagkjedet er sløvt. Kvess sagkjedet, eller oppsøyk et AL-KO serviceverksted.
Apparatet vibrerer unnormalt. Apparatceil Oppsøyk AL-KO serviceverksted.

10 TRANSPORT

ADVARSEL! Livsfare og fare for de alvorligste personskader. Et sagkjede som er i gang, kan fere til alvorlige personskader og død.

Bær og transporter aldri kjedesagen mens sagkjected gär.
Utfør tiltakene ovenfor for transport.

1. Slá av motoren.
2. La apparatet avkjoles.
3. Fjern alle spor av sagflis og oljerester.
4. Trekk beskyttelsesedekselet over sverdet.

Bær kjedesagen bare etter boylehandtaket. Sverdet peker da bakover.

I kjoretoy: Sikre kjedesagen mot velt, skade og utslipp av driftsmidler.

11 OPPBEVARING

Etter bruk skal maskinen rengjores grundig, og - hvis monter - sett pa alle beskyttelsesdekslene igjen. Oppbevar apparatet pa et tort sted som kan lases og som er utenforrekkevdden til barn.

1. Tøm drivstoff- og oljetanken welt.
2. Ta av sagkjedet og sverdet, rengjør disse og spray med rustbeskyttelsesolje.
3. Lagre apparatet pa et mest mulig tort sted.

ADVARSEL! Fare for skader på apparatet.

Uttørket/klebrig sagkjedeolje skader oljeforende komponenter ved lengre tids lagring.

Fjern sagkjedeoljen fra apparatet før lagring i lengre tid.

12 AVFALLSHÄNDTERING

Bensin og motorolje hører ikke til i husholdningsavfallet eller avlopet, men skal tilfores atskilt for avfallshandtering eller deponering!

För avfallsbehandling av apparatet ma drivstofftanken og motoroljebeholderen tømnes!
- Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvarende.

13 TEKNISKE DATA

Kjedesager

Type 6646 6651 6656
Art.-nr. 127523 127524 127525
Motortype 2-takt luftkjølt 2-takt luftkjølt 2-takt luftkjølt
Slagvolum motor 46,5 cm³ 50,9 cm³ 55,5 cm³
Maksimal motorytelse i kW (iht. ISO 7293)	2,0/9000 min-1	2,2/9000 min-1	2,4/9000 min-1
Easy Start-system Ja / choke Ja / choke Ja / choke
Tomgangsturtall 3000 +/- 400 min	-1	3000 +/- 400 min-1	3000 +/- 400 min-1
Maksimalt turtall 13000 min	-1	13000 min-1	13000 min-1
Drivstoff	Bensin, blyfri minst 90 ROZ	Bensin, blyfri minst 90 ROZ	Bensin, blyfri minst 90 ROZ
Blandingsforhold	01:50	01:50	01:50
Volum drivstofftank	510 cm³	510 cm³	510 cm³
Volum oljetank	290 cm³	290 cm³	290 cm³
Kjedehjul:
Antall tenner	7T	7T	7T
■ Deling 0,325" / 8,255 mm 0,325" / 8,255 mm 0,325" / 3/8"			8,255 / 9,525 mm
Kjedesikring Ja / automatisk Ja / automatisk Ja / automatisk
Vekt av kjedesagen med tom tank:
■ Vekt med sverd og sagkjede maks.	6,89 kg maks.	7,0 kg maks.	7,0 kg for
			0,325"
			maks. 7,25 kg for
			3/8"
■ Vekt uten sverd og sagkjede 5,75 kg	5,75 kg	5,75 kg
Lydtrykknivå LpA (iht. DIN EN ISO 22868)	99,1 dB(A), K=3,0 dB(A)	100,8 dB(A), K=3,0 dB(A)	100,3 dB(A), K=3,0 dB(A)
Lydeffektnivå LwA (iht. DIN EN ISO 22868)	112,4 dB(A), K=3,0 dB(A)	112,9 dB(A), K=3,0 dB(A)	113,2 dB(A), K=3,0 dB(A)
Ekvivalent total vibrasjonsverdi LwA (iht. DIN EN ISO 22867):
fremre händtak (K = 1,5 m/s2) 3,69 m/s	2	4,20 m/s2	4,43 m/s2
bakre händtak (K = 1,5 m/s2) 3,91 m/s	2	4,40 m/s2	4,38 m/s2
CO2-verbier 1311 g/kWt 925 g/kWt 925 g/kWt
Denne CO2-målingen er resultatet av testing av en (stam-)motor, som er representative for denne motortypen hhv. motorfamilien, i en fast testsyklus under laboratorieforhold, og utgjør ingen uttrykke-lig aller implisitt garanti for ytelsen til en konkret motor.

Sagkjeder og føringsskinner

	Sagkjeder					Føringsskinner
Appa-rattype	Type Oregon	Deling	Driv- ledd-bredde	Has-tighet	Mei-sel-ty-pe	Type Oregon	Deling	leng-de	An-vende-lig lengde	Antall tenner
6646, 6651, 6656	21BPX 056E / 21BPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s	HM	138PX BK095	0,325" / 8,255 mm	33 cm / 13"	29,7	10
						138PXL BK095			29,8	10
	21BPX 064E / 21BPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s	HM	158PX BK095	0,325" / 8,255 mm	38 cm / 15"	36,5	10
						158VXL GK095			36,2	12
	21BPX 072E / 21BPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s	HM	188PX BK095	0,325" / 8,255 mm	45 cm / 18"	43	10
						188VXL GK095			42,7	12
	Sagkjeder Føringsskinner
6651, 6656	21LPX 056E / 21LPX 056X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s FM	138RN BK095	0,325" / 8,255 mm	33 cm / 13"	29,4 12
					138PXL BK095			29,8 10
	21LPX 064E / 21LPX 064X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s FM	158RN BK095	0,325" / 8,255 mm	38 cm / 15"	36,1 12
					158VXL GK095			36,2 12
	21LPX 072E / 21LPX 072X	0,325" / 8,255 mm	0,058" / 1,47 mm	25 m/s FM	188RN BK095	0,325" / 8,255 mm	45 cm / 18"	42,7 12
					188VXL GK095			42,7 12
6656	73LPX 060E / 73LPX 060X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s FM	168RN DK095	3/8" / 9,525 mm	40 cm / 16"	38,8 11
					168VXL HK095			38,9 11
	73LPX 068E / 73LPX 068X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s FM	188RN DK095	3/8" / 9,525 mm	45 cm / 18"	46,3 11
					188VXL HZ095			46,3 11
	73LPX 072E / 73LPX 072X	3/8" / 9,525 mm	0,058" / 1,47 mm	28,9 m/s FM	208RN DK095	3/8" / 9,525 mm	50 cm / 20"	50,1 11
					208VXL HK095			50 11

14 KUNDESERVICE/SERVICE

Ved sporsmal om garanti, reparasjon aller resveredeler henvend deg til det naermeste AL-KO

Vi utbedrer eventuelle material-ller produksjonsfeil pa maskinen innenfor den lovmessige foreldesesfristen for mangelskrav ved at vi velger a foreta en reparasjon ellere levere et nytt produit. Foreldesesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Vár garanti gjelder kun ved:

overholdelse av bruksanvisingen
Sakkyndig handling
Bruk av originale reservedeler

Garantien gjelder ikke ved:

Egenutforte reparasjonsforsok
Egenutforte tekniske endringer
Ikke tiltenkt bruk

Lakskader som skyldes normal slitasje
Slitasjedeler som på reservedelskortet er merket med xxxxx (x) ramme
Forbrenningsmotorer (for disse gjelder de garantivikarene til den respektive motorprodusenten)

Garantitiden begynner Å lope med kjopet til den fpre sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler ell er til narmeste autorisierte kundeservice med donne garantierklaringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom donne erklaringen.

KÄNNÖS ALKUPERAISESTÄ KÄYTTÖOHJEESTA

Sisallysluettelo
