| Termék típusa | Asztali oszlopos fúrógép |
| Márka | Scheppach |
| Modell | DP19Vario |
| Bemeneti feszültség | 230-240 V~, 50 Hz |
| Névleges teljesítmény | 550 W |
| Motorfordulatszám | 1490 min⁻¹ |
| Kimenő fordulatszám (folyamatosan állítható) | 440 - 2 580 min⁻¹ |
| Tokmánytartó | B16 |
| Tokmány kapacitása | 1,5 - 13 mm |
| Fúrási mélység | 60 mm |
| Fúróasztal | 190 x 190 mm |
| Asztal szögállítása | 45° - 0° - 45° |
| Oszlop átmérője | 59,5 mm |
| Magasság | 870 mm |
| Tömeg | 27 kg |
| Lézerosztály | 2 |
| Lézer hullámhossza | 650 nm |
| Lézer teljesítménye | < 1 mW |
| Hangnyomásszint (LpA) | 73,8 dB (bizonytalanság 3 dB) |
| Hangteljesítményszint (LWA) | 86,8 dB (bizonytalanság 3 dB) |
| Rezgéskibocsátási érték (a_h) | 1,7 m/s² (bizonytalanság 1,5 m/s²) |
| Megmunkálható anyagok | Fém, fa, műanyag, csempe |
| Fő funkciók | Fúrás, dörzsárazás, központfúrás, süllyesztés |
| Biztonsági berendezések | Lehajtható forgácsvédő, vészleállítás (piros kapcsoló), nullfeszültségű kioldó |
| Karbantartás és tisztítás | Kefével vagy porszívóval tisztítani, a mozgó alkatrészeket kenőanyaggal ellátni, oldószereket nem használni |
| Kopó alkatrészek | Trapézszíj, fúrószár, elem |
| Javíthatóság | A javításokat szakképzett szakemberre bízni, csak eredeti pótalkatrészeket használni |
Gyakran ismételt kérdések - DP19Vario SCHEPPACH
Felhasználói kérdések a következőről DP19Vario SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét DP19Vario - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DP19Vario márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ DP19Vario SCHEPPACH
A készüléken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.
 | Figyelmeztetés! Be nem tartása esetén életveszély, sérülésveszély vagy a szerszám károsodásának veszélye fordulhat elő! |
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Viseljen védőszemüveget! |
 | Viseljen hallásvédőt! |
 | Porképződés esetén viseljen megfelelő légzésvédőt! |
 | A hosszú hajat tilos nem összefogva viselni. Használjon hajhálót! |
 | Ne viseljen kesztyűt. |
 | Figyelem! Lézersugárzás |
 | A termék megfelel a hatályos európai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 142
- A készülék leírása (1 - 2. ábra).... 142
- Szállított elemek 142
- Rendeltetésszerű használat.... 143
- Általános biztonsági utasítások.... 143
- Müszaki adatok....146
- Üzembe helyezés előtt 147
- Összeszerelés 147
- Kezelés 148
- Elektromos csatlakoztatás 150
- Tisztítás és karbantartás 151
- Tárolás 151
- Ártalmatlanítás és újrahasznosítás 151
- Hibaelhárítás.... 153
- Megfelelőségi nyilatkozat 279

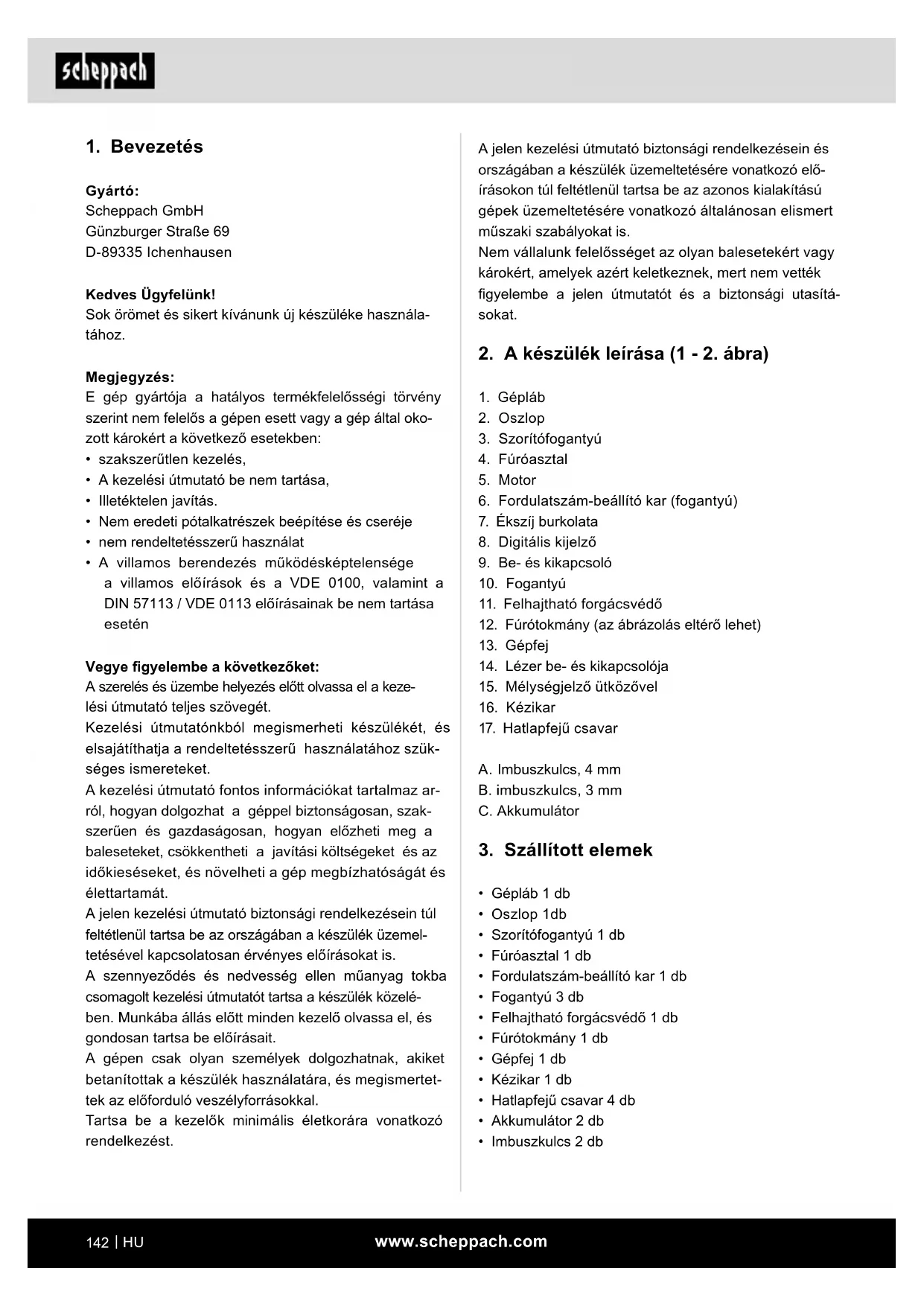

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új készüléke használatához.
Megjegyzés:
E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:
- szakszerűtlen kezelés,
- A kezelési útmutató be nem tartása,
- Illetéktelen javítás.
- Nem eredeti pótalkatrészek beépítése és cseréje
- nem rendeltetésszerű használat
- A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén
Vegye figyelembe a következőket:
A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.
Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.
A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.
A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.
A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.
A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal.
Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.
A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.
2. A készülék leírása (1 - 2. ábra)
- Gépláb
- Oszlop
- Szorítófogantyú
- Fúróasztal
- Motor
- Fordulatszám-beállító kar (fogantyú)
- Ékszíj burkolata
- Digitális kijelző
- Be- és kikapcsoló
- Fogantyú
- Felhajtható forgácsvédő
- Fúrótokmány (az ábrázolás eltérő lehet)
- Gépfej
- Lézer be- és kikapcsolója
- Mélységjelző ütközövel
- Kézikar
- Hatlapfejü csavar
A. Imbuszkulcs, 4 mm
B. imbuszkulcs, 3 mm
C. Akkumulátor
3. Szállított elemek
• Gépláb 1 db
- Oszlop 1db
- Szorítófogantyú 1 db
- Fúróasztal 1 db
• Fordulatszám-beállító kar 1 db
- Fogantyú 3 db
• Felhajtható forgácsvédő 1 db
- Fúrótokmány 1 db
• Gépfej 1 db
- Kézikar 1 db
- Hatlapfejű csavar 4 db
- Akkumulátor 2 db
- Imbuszkulcs 2 db
4. Rendeltetésszerű használat
Az asztali oszlopos fúrógép fém, fa, műanyag és kölap fúrására rendeltetett. A készülékkel 1,5 mm és 13 mm közötti fúróátmérőjű, hengeres szárú fúrószárak használhatók.
A berendezés magáncélú használatra készült. Nem tervezték tartós ipari használatra. A berendezést 16 éven aluli személyek ne használják. 16 év fölötti fiata-lok a berendezést csak felügyelet mellett használják. A gyártó nem vállal felelősséget azokért a károkért, amelyeket a nem rendeltetésszerű használat vagy a helytelen kezelés okoz.
Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Általános biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS! Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és müszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözöket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnövekedik az áramütés kockázata, ha a teste földelve van.
c) Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a kábelt a rendeltetésétől eltérő módon, például az elektromos szerszám szál-lításához, felakasztásához vagy a csatlakozó-dugó aljzatból való kihúzásához. Tartsa távol a kábelt hötől, olajtól, éles élektől és a készülék mozgó alkatrészeitől. A sérült vagy összeguban-colódott kábel növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szer-
számmal, akkor csak olyan hosszabbító kábe-
leket alkalmazzon, amelyek kültéri használatra
is alkalmasak. A kültéri használatra engedélye-
zett hosszabbító kábel használata csökkenti az
áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvédő maszk, biztonsági kesztyű, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csa-varkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porszívó és -gyűjtő berendezések felszerelése, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak és megfelelően használhatók. Porelszívó használatával csökkentheti a por által okozott veszélyeket.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
Az elektromos szerszám használata és kezelése
a) Ne terhelje túl a készüléket. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantar-tott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és könnyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.
Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
A fúrógépre vonatkozó biztonsági utasítások
a) A fúrógépet ki kell biztosítani. A nem megfelelően rögzített fúrógép mozoghat vagy felbillenhet, ami sérülésekhez vezethet.
b) A munkadarabot a munkadarab támasztón kell befogni vagy rögzíteni. Ne végezzen fú-rást olyan munkadarabon, amelyik túl kicsi a biztonságos befogáshoz. A munkadarab kézzel tartása sérülésekhez vezethet.
c) Ne viseljen kesztyüt. A kesztyüt a forgó alkatrészek vagy a fúrás közben keletkező forgács elkaphatja, ami sérülésekhez vezethet.
d) Az elektromos szerszám működése közben tartsa távol kezeit a fúrás területétől. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.
e) A fúrószerszámnak forognia kell, mielőtt a munkadarabhoz vezeti. Különben a fúrószerszám a munkadarabban elakadhat, ezzel a munkadarab nem várt mozgását okozva, ami sérülésekhez vezethet.
f) Ha a fúrószerszám blokkol, ne nyomja tovább lefelé, és kapcsolja ki az elektromos szerszá-mot. Állapítsa meg és szüntesse meg a blok-kolás okát. A blokkolás a munkadarab nem várt mozgását okozhatja, és sérülésekhez vezethet.
g) Akadályozza meg, hogy hosszú forgácsok keletkezzenek úgy, hogy rendszeresen abbahagyja a lefelé nyomást. Az éles fémforgácsok egymásba akadhatnak, és sérüléseket okozhatnak.
h) Az elektromos szerszám működése közben soha ne távolítsa el a forgácsot a fúrás területéről. A forgács eltávolításához vegye el a fúrószerszámot a munkadarabtól, kapcsolja ki az elektromos eszközt, és várja meg, amíg leáll. A forgácsok eltávolításához használjon kefét vagy kampót segédeszközként. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.
i) A használati szerszám megengedett fordulatszáma legalább akkora legyen, mint az elektromos szerszámon megadott legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat.
Figyelem: Lézersugárzás
Ne nézzen bele a sugárba
Lézer veszélyességi osztálya: 2
A balesetveszély ellen a megfelelő óvintézkedésekkel védje saját magát és környezetét!
- Szemvédő nélkül ne nézzen közvetlenül a lézersugárba.
- Soha ne nézzen közvetlenül a fénysugár útjába.
- Soha ne irányítsa a lézersugarat fényvisszaverő felületre és emberre vagy állatra. A kis teljesítményű lézersugár is károsíthatja a szemet.
- Vigyázat - az itt megadott eljárásmódoktól történő eltérés veszélyes sugárzásnak való kitettséghez vezethet.
- A lézermodult felnyitni tilos. Ez ugyanis váratlanul sugárzásnak való kitettséghez vezethet.
- Ha hosszabb ideig nem használja a készüléket, akkor célszerű kivenni az akkumulátorokat.
- A lézert nem szabad másik típusú lézerre kicserélni.
- A lézeren javítást csak a lézer gyártója vagy felhatalmazott képviselő végezhet.
Biztonsági utasítások az elemek kezeléséhez
- Minden esetben ügyeljen arra, hogy helyes polaritással (+ és –) használja az elemeket, az elemen megadottaknak megfelelően.
- Az elemeket ne zárja rövidre.
- A nem tölthető elemeket ne töltse.
- Ne merítse le túlságosan az elemet!
- Ne használjon vegyesen régi és új, valamint külön-böző típusú és gyártmányú elemeket! Mindig teljes készletnyi elemet cseréljen egyszerre.
- A lemerült elemeket haladéktalanul távolítsa el a készülékböl, és megfelelően ártalmatlanítsa őket! Ne dobja az elemeket a háztartási hulladékba. A hibás vagy lemerült elemeket a 2006/66/EK irány-elv szerint hasznosítsa újra. Az elemeket és/vagy a készüléket a megfelelő gyűjtőpontokon adja le. Az ártalmatlanítási lehetőségekről a községi vagy városi önkormányzatnál tájékozódhat.
- Az elemeket ne hevítse!
-
Ne hegesszen vagy forrasszon közvetlenül az ele- men!
-
Az elemeket ne szedje szét!
-
Az elemeket ne deformálja!
-
Az elemeket ne dobja tüzbe!
-
Az elemeket gyermekek számára nem hozzáférhető helyen tárolja.
-
Ne engedje, hogy gyermek felügyelet nélkül ele- met cseréljen!
-
Ne tárolja az elemeket tüz, tüzhely, vagy egyéb höforrás közelében. Ne tegye ki az elemet közvetlen napsugárzásnak, meleg időben ne használja vagy tárolja járműben.
-
A nem használt elemeket eredeti csomagolásukban tárolja, és tartsa öket távol a fémtárgyaktól. A kicsomagolt elemeket ne keverje össze, ne ömlessze öket! Ez rövidzárlatot okozhat az elemben, és ennek anyagi kár, égési sérülés vagy akár tüzveszély lehet a következménye.
-
Ha hosszabb ideig nem használja a készüléket, vegye ki belőle az elemeket, kivéve, ha a készülék vészhelyzetben használandó!
-
Ha az elemböl kifolyt a sav, SOHA ne fogja meg megfelelő védőfelszerelés nélkül. Ha a kilépő folyadék a böréhez ér, azonnal mossa le az érintett börfelületet folyó vízzel. Mindenképp kerülje el, hogy a folyadék a szeméhez vagy a szájához érjen. Ilyen esetben azonnal forduljon orvoshoz.
-
Az elemek behelyezése előtt tisztítsa meg az elemek és a készülék érintkezőit.
⚠ FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
Fennmaradó kockázatok
Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- A nem nyilvánvaló maradék kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.
- Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Szükségtelenül ne terhelje túl a gépet: ha túl nagy nyomást fejt ki fúrás közben, az gyorsan tönkreteszi a cserélhető szerszámot. Ez a gép teljesítményének csökkenését eredményezheti a megmunkálás során, illetve csökkenti a pontosságot is.
- Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot.
- Mindig a kézikönyvben javasolt szerszámot használja. Ezzel biztosíthatja, hogy készüléke mindig optimális teljesítménnyel működjön.
- A kezét tartsa távol a munkaterülettől, ha a gép üzemel.
- Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.
6. Müszaki adatok
| Névleges bemenő feszültség | 230-240 V~ 50 Hz |
| Névleges teljesítmény 550 W | |
| Motor fordulatszáma 1490 min | ^-1 |
| Kimeneti fordulatszám (fokozatmentesen állítható) | 440 - 2580 min ^-1 |
| Fúrótokmány-befogó B16 | |
| Fúrótokmány 1,5 - 13 mm. | |
| Fúróasztal mérete 190 x 190 mm | |
| Szög átállítása 45° - 0° - 45° | |
| Fúrásmélység | 60 mm |
| Oszlop átmérője 59,5 mm | |
| Magasság | 870 mm |
| Tömeg | 27 kg |
| Lézerosztály | 2 |
| Lézer hullámhossza 650mm | |
| Lézer teljesítménye | 1mW |
A müszaki változtatás jogát fenntartjuk!
Zaj és vibráció
A zaj értékeinek megállapítása az EN 62841 szabvány szerint történt.
L_pA hangnyomásszint 73,8 dB
K_pA bizonytalanság 3 dB
L_WA hangteljesítményszint 86,8 dB
K_WA bizonytalanság 3 dB
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor. Teljes rezgési érték (három irány vektorösszege) meghatározása az EN 62841 szabványnak megfelelően.
„ah” Rezgéskibocsátási érték = 1,7 m/s ^2
K bizonytalanság = 1,5 m/s²
A megadott rezgéskibocsátási értéket egy szabvány eljárással mértük, ami az elektromos szerszám használatának módjától és típusától függően változhat, illetve kivételes esetben a megadott értéket meghaladhatja.
A megadott rezgéskibocsátási érték az elektromos szerszámok összehasonlítására is használható.
A megadott rezgéskibocsátási érték a károsodás bevezető becsléséhez is használható.
7. Üzembe helyezés előtt
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze, hogy hiánytalan-e a szállítmány.
- Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
- Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
- A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.
- Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
- Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.
⚠ FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!
8. Összeszerelés
⚠️ Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül
Oszlop és gépláb, 3. ábra
-
Állítsa a talajra vagy a munkapadra az (1) géplábat.
-
Úgy állítsa az alaplapra az oszlopot (2), hogy az oszlop (2) lyukai fedésbe kerüljenek az alaplap (1) lyukaival.
-
Csavarozza az oszlop rögzítésére szolgáló négy darab (17) hatlapfejű csavart az alaplapba, és egy imbuszkulccsal húzza szorosra ezeket.
A fogasléc eltávolítása, 4. ábra
Ahhoz, hogy a fúrógépet fel lehessen szerelni, először le kell szerelni a (D) fogaslécet.
-
Egy imbuszkulcs (SW3) segítségével szerelje le az (E) gyűrűt, és húzza le a (2) oszlopról.
-
Ekkor húzza ki a (D) fogaslécet.
Fúróasztal tartójának felszerelése, 5 - 7. ábra
-
Dugja a fúróasztal (4) tartójának hornyába a (D) fogaslécet.
-
Igazítsa a fúróasztal (4) tartójának közepére a (D) fogaslécet.
-
A (D) fogasléc összevezetésekor ügyeljen arra, hogy hornyon belül egymáshoz illő legyen a fogazás a fúróasztal (4) tartója és a fogasléc között.
-
Ekkor helyezze a fúróasztal (4) tartóját a (D) fogasléccel a (2) oszlopra, és vezesse a (D) fogaslécet az állólábnál az alsó fogaslécvezetésbe.
-
Az (E) gyűrűvel biztosítsa a (D) fogaslécet. Közben ügyeljen arra, hogy az (E) gyűrűnél lefelé mutasson a fogasléc vezetése. Az integrált imbuszcsavar meghúzásával rögzítse az (E) gyűrűt.
-
Helyezze a kézikart (16) a fúróasztal tartójának tengelyére (4), majd rögzítse azt a belső hatszög kulcsnyílású csavarral. Ehhez használja az imbuszkulcsot (B).
-
Csavarozza a szorítófogantyút (3) a fúróasztal tartójába (4).
A gépfej és oszlop felszerelése, 8. ábra
-
Helyezze a gépfejet (13) az oszlopra (2).
-
Vezesse egymás fölé a fúrógép orsóját, az asztalt és az alaplapot, és szorosan húzza meg a gépfej oldalán található imbuszcsavart. (4-es kulcsnyílá-sú imbuszkulcs / A)
A fogantyúk felszerelése, 9 +10. ábra
- Csavarjon be három (10) fogantyút a fogantyútartó menetébe. Ehhez segítségként használjon imbuszkulcsot.
- Csavarozza a maradék (6) fordulatszám-beállító kart (fogantyút) a sebesség beállításának fogantyútartójába. Ehhez segítségként használjon imbuszkulcsot.
A felhajtható forgácsvédő és a fúrótokmány felsze- relése, 11. ábra
- Tolja a (11) felhajtható forgácsvédőt a gépfejnél található orsóra, és csillagfejű csavarhúzó használatával rögzítse.
A fúrótokmány felszerelése, 12. ábra
-
Tisztítsa meg a fúrótokmány kúpos lyukát és az orsókúpot egy darab tiszta ronggyal. Ellenőrizze, hogy ne maradjanak szennyeződés maradványok a felületén. A legkisebb szennyeződés is megakadályozza a fúrótokmány kifogástalan tartását. A fúró ezzel adott esetben visszaüt. Ha a fúrótokmány kúpos lyuka kifejezetten szennyezett, akkor használjon tisztítóoldatot a tiszta darab rongyon.
-
Tolja a fúrótokmányt a lehető legjobban az orsó- agyra.
-
Forgassa el a fúrótokmány külső gyűrűjét az óra-mutató járásával ellenkező irányba (felülnézet) és nyissa ki a fúrótokmány pofáit.
-
Helyezzen be egy darab fát a gépasztalba és eressze le az orsót a fadarabra. Nyomja szorosan, hogy a tokmány pontosan üljön.
Akkumulátor behelyezése/cseréje: A lézer üzemeltetése 13. ábra
-
Akkumulátor behelyezése/cseréje: Kapcsolja ki a lézert, és tegye be, ill. vegye le az elem tartórekeszének fedelét (14.1). Vegye ki az akkumulátorokat, és cserélje ki újakra (2 db AA-akkumulátorra).
-
Bekapcsolás: A lézer bekapcsolásához mozgassa „I” állásba a lézer (14) be-/kikapcsolóját. A megmunkálni kívánt munkadarabra két lézervonal lesz vetítve, amelyek metszéspontja mutatja a fúróhegy középpontját.
-
Kikapcsolás: Mozgassa „0” állásba a lézer (14) be-/kikapcsolóját.
A lézer beállítása, 13. ábra
A lézer a beállítócsavarokkal (F) állítható be.
Megjegyzés: A korrózió elleni védelem céljából az ösz-szes csupasz alkatrész be van zsírozva. A (12) fúrótok-mány orsóra történő felhelyezése előtt környezetbarát oldószer használatával mindkét alkatrész tegye teljesen zsírmentessé, hogy biztosítható legyen az optimális erőátvitel.
A gép felállítása
Az üzembe helyezés előtt fixen szerelje fel a fúrógépet egy szilárd alapra.
Ehhez használja a padlólemezben található két rögzítőfuratot. Ügyeljen arra, hogy az üzemeltetéshez, valamint a beállítási és karbantartási munkálatokhoz a gép szabadon hozzáférhető legyen.
Megjegyzés: A rögzítőcsavarokat csak olyan szorosan szabad meghúzni, hogy az alaplap ne feszüljön meg és ne torzuljon. Túlzott igénybevétel esetén törésveszély áll fenn.
Tudnivalók az üzembe helyezés előtt
Ügyeljen arra, hogy a hálózati csatlakozás feszültsége egyezzen a típustáblán szereplő adattal. Csak megfelelően telepített védőérintkezővel rendelkező aljzathoz csatlakoztassa a gépet. A fúrógép egy nullfeszültség-kioldóval van felszerelve, amely védi a kezelőket a feszültségkimaradás utáni akaratlan újraindulástól. Ebben az esetben újra kapcsolja be a gépet.
9. Kezelés
Általános információk, 14. ábra
A bekapcsoláshoz nyomja meg a zöld színű (9) „I” bekapcsolót, és elindul a gép. A kikapcsoláshoz nyomja meg a piros színű (9) „O” gombot, és kikapcsol a ké-szülék.
Ügyeljen arra, hogy ne terhelje túl a készüléket.
Ha üzemelés közben csökken a motorzaj, akkor túl nagy a motor terhelése.
Soha ne terhelje olyan erősen a gépet, hogy leálljon a motor. Az üzemeltetés alatt mindig a gép előtt álljon.
Szerszám behelyezése a fúrótokmányba, 1. ábra
Feltétlenül ügyeljen arra, hogy szerszámcse esetén ki legyen húzva a hálózati csatlakozó. A (12) fúrótokmányba csak a megadott maximális szárátmérővel rendelkező, hengeres szerszámokat szabad befogni. Csak kifogástalan állapotban lévő és éles szerszámot használjon. Ne használjon olyan szerszámokat, amelyeknek sérült a szára, vagy amelyek egyéb módon torzultak vagy sérültek.
Csak a kezelési útmutatóban megadott vagy a gyártó által engedélyezett tartozékokat és kiegészítő készülékeket használjon. Ha az oszlopos fúrógép blokkolására kerül sor, akkor kapcsolja ki a gépet, és vigye vissza a kiindulási helyzetbe a fúrót.
A gyorsbefogó fúrótokmány kezelése
Az oszlopos fúrógép egy gyorsbefogó fúrótokmánnyal van felszerelve. A szerszámcse plusz tokmánykulcs segítsége nélkül végezhető el úgy, hogy a szerszámot behelyezi a gyorsbefogó fúrótokmányba, majd kézzel szorosan meghúzza.
Fordulatszám beállítása, 1. ábra
A gép fordulatszáma fokozatmentesen állítható be.
Figyelem!
- A fordulatszámot csak járó motornál szabad módosítani.
- Ne mozgassa hirtelen mozdulatokkal a (6) fordulatszám-beállító kart. Lassan és egyenletesen állítsa be a fordulatszámot, miközben a gép üresjáratban van.
- Gondoskodjon arról, hogy akadálytalanul működhessen a gép (távolítsa el a munkadarabokat, fúrókat stb.).
A (6) fordulatszám-beállító kar segítségével fokozatmentesen állíthatja be a fordulatszámot. A beállított sebesség fordulat per perc egységben jelenik meg a (8) digitális kijelzőn.
Figyelem! Soha ne járassa nyitott ékszíjborítással a fúrógépet. A fedél nyitása előtt mindig húzza ki a hálózati csatlakozót. Soha ne nyúljon a mozgó ékszíjakhoz.
Fúrásmélység ütközője, 15a ábra
A fúróorsó a fúrásmélység beállításához egy elforgat-ható skálázó gyűrűvel (19) rendelkezik. Csak nyugalmi helyzetben végezze ez a beállítást.
- Nyomja lefelé a fúróorsót, amíg a fúrócsúcs a munkadarabhoz nem ér.
- Lazítsa ki a (18) rögzítőcsavart és a (19) skálázó gyűrűt ütközésig tekerje előrefelé.
- A (19) skálázó gyűrűt tekerje vissza a kívánt fúrás-mélységre, majd rögzítse azt a (18) rögzítőcsavarral.
Figyelem! Egy hengeres furat fúrásmélységének beál-lításakor a fúrócsúcs hosszát is be kell számítani.
A fúróasztal dőlésének beállítása, 1, 15. ábra
- Lazítsa meg a (20) hatlapfejű csavart a (4) fúróasztal alatt.
- Állítsa a kívánt szögbe a (4) fúróasztalt.
- Ahhoz, hogy ebben a helyzetben rögzítse a fúróasztalt (4), húzza meg ismét a kapupánt-csavart (20).
A fúróasztal magasságának beállítása, 16. ábra
- Lazítsa meg a (3) feszítőcsavart.
- Állítsa a fúróasztalt a kívánt helyzetbe a kézikarral (16).
- Ismét húzza szorosra a (3) feszítőcsavart.
Az orsót visszatérítő rugó beállítása, 17. ábra
Szükséges lehet az orsóvisszahúzó rugó beállítása, mert a feszessége változik és így az orsó túl gyorsan vagy túl lassan megy vissza.
- További szabad munkatérhez eressze le az asztalt.
- A fúrógép bal oldalán dolgozzon.
- Helyezze a csavarhúzót az elülső alsó horonyba (1) és tartsa helyben.
- Távolítsa el a külső anyát (3) egy villáskulccsal (SW14)
- A csavarhúzóval a horonyban lazítsa meg a belső anyát (4), amíg a rovátka meglazul az agyon (6). FIGYELEM, a rugó feszültség alatt áll!
- A rugófedelet (2) csavarhúzóval óvatosan forgassa el az óramutató járásával ellentétes irányba addig, amíg a horony (1) az agyba (6) nyomható.
- Eressze az orsót a legalsó helyzetbe és tartsa a rugófedelet (2) helyzetben. Ha az orsó fel és le mozog, ahogy szeretné, akkor ismét húzza meg a belső anyát (4).
- Ha laza, akkor ismételje meg a 3-5. lépést. Ha túl szoros, akkor fordított sorrendben, 6. lépés.
- Rögzítse a külső anyát (3) a belső anyával szemben (4) egy villáskulccsal.
- MEGJEGYZÉS: Ne forgassa túl és ne korlátozza az orsó mozgását!
Az orsó axiális holtjátéka, 18. ábra
Ha az orsó alsó helyzetben van, akkor kézzel forgassa el. Ha a játék túl nagy, akkor a következőképpen járjon el:
- Lazítsa meg az ellenanyát (21).
- Forgassa a csavart (22) az óramutató járásával azonos irányba a játék kiegyenlítéséhez az orsó fel-, és lefelé mozgatása nélkül (kis játék normálisnak tekinthető).
- Ismét húzza meg az ellenanyát (21).
A munkadarab befogása
Alapvetően gépsatu vagy megfelelő befogóeszköz segítségével fogja be a munkadarabokat. Soha ne tartsa kézzel a munkadarabokat! A fúrás közben a munkadarabnak szabadon kell mozognia a (4) fúróasztalon, hogy megtörténhessen az automatikus központosítás. Feltétlenül biztosítsa elfordulás ellen a munkadarabot. Ez akkor működik legjobban, ha egy fix ütközőhöz helyezi a munkadarabot, illetve a gépsatut.
Figyelem! A lemezdarabokat be kell fogni, hogy ne tudjanak megemelkedni. A munkadarabnak megfelelően állítsa be a fúróasztal magasságát és dőlését. Maradjon elegendő hely a munkadarab felső széle és a fúrócsúcs között.
Munkasebességek
Fúrás közben ügyeljen a megfelelő fordulatszámra. Ez a fúró átmérőjétől és az anyagtól függ.
Az alábbi lista segít Önnek abban, hogy a megfelelő fordulatszámokat válassza ki a különböző anyagokhoz.
A megadott fordulatszámoknál kizárólag irányadó értékekről van szó.
| Fúróø | Szürkeön-tvény | Acél Vas Alum | Alum | Inium Bronz | |
| 3 | 2550 | 1600 | 2230 | 9500 | 8000 |
| 4 | 1900 | 1200 | 1680 | 7200 | 6000 |
| 5 | 1530 | 955 | 1340 | 5700 | 4800 |
| 6 | 1270 | 800 | 1100 | 4800 | 4000 |
| 7 | 1090 | 680 | 960 | 4100 | 3400 |
| 8 | 960 | 600 | 840 | 3600 | 3000 |
| 9 | 850 | 530 | 740 | 3200 | 2650 |
| 10 | 765 | 480 | 670 | 2860 | 2400 |
| 11 | 700 | 435 | 610 | 2600 | 2170 |
| 12 | 640 | 400 | 560 | 2400 | 2000 |
| 13 | 590 | 370 | 515 | 2200 | 1840 |
| 14 | 545 | 340 | 480 | 2000 | 1700 |
| 16 | 480 | 300 | 420 | 1800 | 1500 |
| 18 | 425 | 265 | 370 | 1600 | 1300 |
| 20 | 380 | 240 | 335 | 1400 | 1200 |
| 22 | 350 | 220 | 305 | 1300 | 1100 |
| 25 | 305 | 190 | 270 | 1150 | 950 |
Süllyesztés és központfúrás
Ezzel az asztali fúrógéppel süllyesztést és központfúrást is végezhet. Ehhez vegye figyelembe, hogy a sülylyesztést a legalacsonyabb sebességgel kell végezni, miközben a központfúráshoz nagy sebességre van szükség.
Fa megmunkálása
Kérjük, vegye figyelembe, hogy fa megmunkálásához megfelelő porszívást kell használni, mivel a fapor káros lehet az egészségre. Porképződéssel járó munkálatok esetén feltétlenül viseljen megfelelő porvédő maszkot.
10. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.
Fontos utasítások
A motor túlterhelés esetén magától lekapcsol. A (változó időtartamú) lehülés után a motor ismét bekapcsolható.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés.
Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
- Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
- Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés előregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott tipusmegnevezés megléte.
Y csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.
Váltóáramú motor
- A hálózati feszültség értéke 230 V váltóáram legyen.
- A legfeljebb 25 m hosszú hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzenek.
A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre.
Információ kérése esetén a következő adatokat adja meg:
• A motor áramneme
• A gép típustáblájának adatai
• A motor típustáblájának adatai
11. Tisztítás és karbantartás
Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót.
Azokat a munkálatokat, melyek ismertetetése nem szerepel ebben az üzemeltetési útmutatóban, szakmühelyben végeztesse el. Csak eredeti alkatrészeket használjon. A karbantartási és tisztítási munkák előtt mindig hagyja lehülni a berendezést. Égési sérülések veszélye áll fenn!
Minden használat előtt ellenőrizze, nincsenek-e szemmel látható hiányosságok a készüléken, pl. laza, kopott vagy sérült alkatrészek, illetve vizsgálja meg a csavarok és egyéb alkatrészek szoros rögzítését. A sérült alkatrészeket cserélje ki.
Tisztítás
Ne használjon tisztítószert, illetve oldószert. A vegyi anyagok kikezdhetik a készülék műanyag alkatrészeit. Soha ne tisztítsa a berendezést folyó vízzel.
- Minden használat után alaposan tisztítsa meg a berendezést.
- A szellőzőnyílások és a berendezés felületének tisztítását puha kefével, ecsettel vagy ronggyal végezze.
- A forgács, por és szennyeződések eltávolításához esetleg használjon porszívót.
- Rendszeresen végezze el a mozgó alkatrészek kenését.
- Ügyeljen arra, hogy ne kerüljön kenőanyag a kapcsolóra, ékszíjra, hajtótárcsákra és a fúró emelőkarjaira.
Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: Ékszíj, fúrószárak, akkumulátor * nem szerepel kötelezően a szállított elemek között!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
12. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektöl elzárva tárolja. Az optimális tárolási hömérséklet 5 °C és 30 °C között van.
Az elektromos szerszámot az eredeti csomagolásában tárolja.
Letakarással védje az elektromos szerszámot a portól és a nedvességtől.
Tartsa a használati utasítást az elektromos szerszámon.
13. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
Az akkumulátorok ártalmatlanítására vonatkozó megjegyzések (törvényi rendelkezések)
A leselejtezett akkumulátorok és elemek nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- Az akkumulátorok és elemek biztonságos kivételére vonatkozó tudnivalókért, illetve a típusukkal és vegyi összetételükkel kapcsolatos információkért forduljon a készülék kezelési és szerelési útmutatójában foglalt részletes ismertetőhöz.
- Az akkumulátorok és elemek tulajdonosát, illetve használóját törvény kötelezi a leadásukra az élettartamuk lejártával. A visszaadási lehetőség a háztartásban szokványos mennyiségre korlátozódik.
- A leselejtezett akkumulátorok és elemek káros anyagokat és nehézfémeket tartalmazhatnak, melyek károsak lehetnek a környezetre és az egészségre. A leselejtezett akkumulátorok és elemek újrahasznosítása és a bennük található nyersanyagok felhasználása jelentősen hozzájárul ezek védelméhez.
- Az áthúzott kuka ikonja arra utal, hogy az akkumulátorok és elemek nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
- Ha az áthúzott kuka ikonja alatt megtalálható a Hg, Cd vagy Pb felirat is, akkor ezek az alábbiakra vonatkoznak:
- Hg: Az akkumulátor több mint 0,0005% higanyt tartalmaz
- Cd: Az akkumulátor több mint 0,002% kadmiumot tartalmaz
- Pb: Az akkumulátor több mint 0,004 % ólmot tartalmaz
- Az akkumulátorokat és elemeket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az akkumulátorok és elemek értékesítési helyén
- A készülékek leselejtezett akkumulátorainak országos visszavételi rendszerének átvételi pontjai
- A gyártó kijelölt átvételi pontja (ha nem tagja az országos visszavételi hálózatnak)
A fentebb közöltek csak azokra az akkumulátorokra és elemekre, melyeket az Európai Unióban értékesítet- tek, és így a 2006/66/EK európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett akkumulátorok és elemek ártalmatlaní- tására.
14. Hibaelhárítás
Figyelmeztetés:
Hibakeresés előtt mindig kapcsolja ki a gépet, és húzza ki a dugós csatlakozót a csatlakozóaljzatból.
| Hiba Problema Megoldás | ||
| A tengely túl gyorsan vagy túl lassan megy vissza a kiindulási pozíciójába | Hibás a rugós előfeszítés beállítása. Az előfeszítés beállítása, lásd: „Orsó visszaállító rugója”. | |
| A fúrótokmány az ismételt rögzítés ellenére is újra és újra leoldódik az orsóról | Szennyeződés, zsír vagy olaj az orsón vagy a fúrótokmány belsejében. | Az orsó és a fúrótokmány felületét háztartási tisztítószerrel tisztítsa meg. Lásd még: „A fúrótokmány szerelése”. |
| Erős zajképződés üzemelés közben | Helytelen ékszíjfeszítés. | Állítsa be újra az ékszíjfeszítést. Lásd még: „A fordulatszám és az ékszíjfeszítés kiválasztása”. |
| Túl száraz az orsó. Tesztelje az orsót. Lásd még: „Kenés”. | ||
| Laza az ékszíjtárcsa az orsónál. Ellenőrzze az ékszíjtárcsánál lévő anya szoros illeszkedését, és adott esetben húzza után. | ||
| Laza az ékszíjtárcsa a motornál. Húzza meg a beállítócsavart a motor ékszíjtárcsájánál. | ||
| A fa szilánkosra törik a fúró kilépő nyilásánál | Nincs megfelelő alátét a munkadarab alatt. | Használjon megfelelő alátétet. Lásd még: „Az asztal és a munkadarab beállítása”. |
| A munkadarab kirántódik a kézből | Nincs megfelelő alátét a munkadarab alatt vagy elégtelen a rögzítés. | Lássa el megfelelő alátéttel vagy rögzítse a munkadarabot. |
| Felizzik a fúró | Helytelen sebesség. | Módosítsa a sebességet. Lásd még: „A fordulatszám és az ékszíjfeszítés kiválasztása”. |
| Nem jön ki forgács a furatból. A forgácsok kiszállításához rendszeresen húzza ki a fúrót a furatból. | ||
| Tompa fúró. Élezze meg a fúrót. | ||
| Túl kicsi az előtolás. | Növelje az előtolást. | |
| Félremegy a fúró vagy nem kerek a furat | Kemény helyek a fában, vagy eltérő a fúrócsúcs hossza és szöge. | Élezze meg a fúrót. |
| Elgörbült a fúró. | Cserélje ki a fúrót. | |
| A fúró blokkolására kerül sor a munkadarabban | Elakad a munkadarab vagy a fúró, vagy túl nagy az előtolás. | Helyezzen valamit a munkadarab alá, vagy rögzítse a munkadarabot. Lásd még: „A munkadarab pozicionálása”. |
| Elégtelen ékszíjfeszítés | Állítsa be az ékszíjfeszítést. Lásd még: „A fordulatszám és az ékszíjfeszítés kiválasztása”. | |
| A fúró helytelen haladása vagy szitálása | Görbe fúró. | Egyenes fúrót használjon. |
| Az orsócsapágyak túl erős kopása. | Cserélje ki az orsócsapágyakat. | |
| A fúró nem középen van a fúrótokmányba fogva. | Ellenőrizze a központosítást. Lásd még: „A fúró behelyezése”. | |
| A fúrótokmány nem megfelelően van rögzítve. | Megfelelően rögzítse a fúrótokmányt. Lásd még: „A fúrótokmány szerelése”. | |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
