DP19Vario - Vrtalnik SCHEPPACH - Brezplačna navodila za uporabo

Vrsta izdelka	Namizna stolpna vrtalna naprava
Znamka	Scheppach
Model	DP19Vario
Vhodna napetost	230-240 V~, 50 Hz
Nazivna moč	550 W
Motorska hitrost	1490 min⁻¹
Izhodna hitrost (neprekinjeno nastavljiva)	440 - 2 580 min⁻¹
Nosilec vpenjalne glave	B16
Zmogljivost vpenjalne glave	1,5 - 13 mm
Globina vrtanja	60 mm
Vrtalna miza	190 x 190 mm
Nastavitev kota mize	45° - 0° - 45°
Premer stebra	59,5 mm
Višina	870 mm
Teža	27 kg
Razred laserja	2
Valovna dolžina laserja	650 nm
Moč laserja	< 1 mW
Raven zvočnega tlaka (LpA)	73,8 dB (negotovost 3 dB)
Raven zvočne moči (LWA)	86,8 dB (negotovost 3 dB)
Vrednost emisije vibracij (a_h)	1,7 m/s² (negotovost 1,5 m/s²)
Obdelovalni materiali	Kovina, les, plastika, ploščice
Glavne funkcije	Vrtanje, razširjanje, centrirno vrtanje, vgreznjenje
Varnostna oprema	Zložljiva zaščita pred ostružki, izklop v sili (rdeče stikalo), sprožilec brez napetosti
Vzdrževanje in čiščenje	Čistite s krtačo ali sesalnikom, namažite gibljive dele, ne uporabljajte topil
Obrabljivi deli	Klinasti jermen, sveder, baterija
Možnost popravila	Popravila prepustite usposobljenemu strokovnjaku, uporabljajte samo originalne rezervne dele

Pogosto zastavljena vprašanja - DP19Vario SCHEPPACH

Kako zamenjati vpenjalno glavo?

Očistite stožčasto odprtino vpenjalne glave in stožec vretena s čisto krpo. Potisnite vpenjalno glavo čim dlje na nos vretena. Odprite čeljusti vpenjalne glave, na mizo položite kos lesa in spustite vreteno, da vpenjalno glavo trdno vstavite.

Kako nastaviti hitrost vrtenja?

Hitrost se nastavlja neprekinjeno z ročico za nastavitev hitrosti (6) samo, ko motor deluje. Hitrost se prikaže na digitalnem zaslonu (8) v vrtljajih na minuto.

Kako uporabiti laserski vodnik?

Aktivirajte laser s stikalom za vklop/izklop (14) v položaju 'I'. Dve laserski črti se križata na obdelovancu, kar označuje središče vrtanja. Za izklop obrnite stikalo v položaj '0'.

Kako nastaviti globino vrtanja?

Spustite vreteno, dokler se konica svedra ne dotakne obdelovanca. Odvijte pritrdilni vijak (18), zavrtite graduirani obroč (19) naprej do omejilnika, nato ga zavrtite nazaj do želene globine in ga pritrdite z vijakom.

Kako nastaviti nagib mize?

Odvijte šestkotni vijak (20) pod mizo, nastavite želeni kot (45° do 0° do 45°), nato ponovno zategnite vijak.

Katere vrste svedrov lahko uporabim?

Uporabite svedre s cilindričnim steblom premera od 1,5 mm do 13 mm. Svedri morajo biti dobro nabrušeni in nepoškodovani.

Kako vzdrževati vrtalni stroj?

Pred vsakim vzdrževanjem izključite omrežni vtič. Očistite napravo z mehko krtačo, čopičem ali sesalnikom. Redno mažite gibljive dele, vendar se izogibajte mazivom na stikalih, jermenih in jermenicah.

Kaj storiti, če se sveder zatakne v obdelovancu?

Ne pritiskajte več navzdol in takoj ustavite stroj. Preglejte vzrok zastoja (zvijanje, prevelik podajanje). Pod obdelovanca namestite podporno ploščo ali ga pravilno pritrdite.

Ali lahko s tem vrtalnim strojem vrtam kovino?

Da, vrtalni stroj je namenjen za kovino, les, plastiko in ploščice. Hitrost prilagodite glede na premer svedra in material (glejte tabelo hitrosti v navodilih).

Kako zamenjati klimasti jermen?

Izključite omrežni vtič. Odprite zaščito jermena. Popustite napetost jermena, odstranite starega in namestite novega v skladu s potekom. Prilagodite napetost in zaprite zaščito jermena. Ta postopek je opisan v navodilih.

NAVODILA ZA UPORABO DP19Vario SCHEPPACH

Električna sigurnost

a) Utikač električnog alata mora odgovarati utičnici. Utikač nije dopušteno ni na koji način izmijeniti. Ne rabite adapterske utikače zajedno s uzemljenim električnim alatima. Originalni utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
b) Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i hladnjaci. Postoji povećan rizik od električnog udara ako je vaše tijelo uzemljeno.
c) Ne izlažite električne alate kiši ili vlazi. Prodiranje vode u električni alat povećava rizik od električnog udara.
d) Ne rabite kabel za nošenje ili vješanje električnog alata ili za izvlačenje utikača iz utičnice. Držite kabel dalje od izvora topline, ulja, oštrih rubova i pomičnih dijelova uređaja. Oštećeni ili zapleteni kabeli povećavaju rizik od električnog udara.
e) Pri radu s električnim alatom na otvorenom ra-bite samo produžne kabele koji su namijenjeni uporabi na otvorenom. Uporaba produžnog ka-bela koji je namijenjen za vanjsku uporabu sma-njuje rizik od električnog udara.
f) Ako nije moguće izbjeći rad električnog alata u vlažnoj okolini, uporabite zaštitni uređaj diferencijalne struje. Uporaba zaštitne strujne sklopke smanjuje rizik od električnog udara.

Sigurnost Ijudi

14. Otklanjanje neispravnosti

Upozorenje:

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja!
	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Nosite zaščitna očala!
	Nosite zaščito sluha!
	Pri prašenju nosite zaščito dihal!
	Dolgi lasje ne smejo biti razpuščeni. Uporabljajte mrežico za lase.
	Ne nosite rokavic.
	Pozor! Lasersko žarčenje
	Izdelek ustreza veljavnim evropskim direktivam.

Kazalo:

Stran:

1. Uvod.... 184
2. Opis naprave (sliki 1–2).... 184
3. Obseg dostave.... 184
4. Namenska uporaba 184
5. Splošni varnostni napotki 185
6. Tehnični podatki.... 188
7. Pred zagonom 189
8. Montaža 189
9. Uporaba 190
10. Električni priključek.... 192
11. Čiščenje in vzdrževanje.... 192
12. Skladiščenje.... 193
13. Odlaganje med odpadke in reciklaža 193
14. Pomoč pri motnjah.... 195
15. Izjava o skladnosti 279

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• Neupoštevanje navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjavi z njimi,
• nenamenski uporabi
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

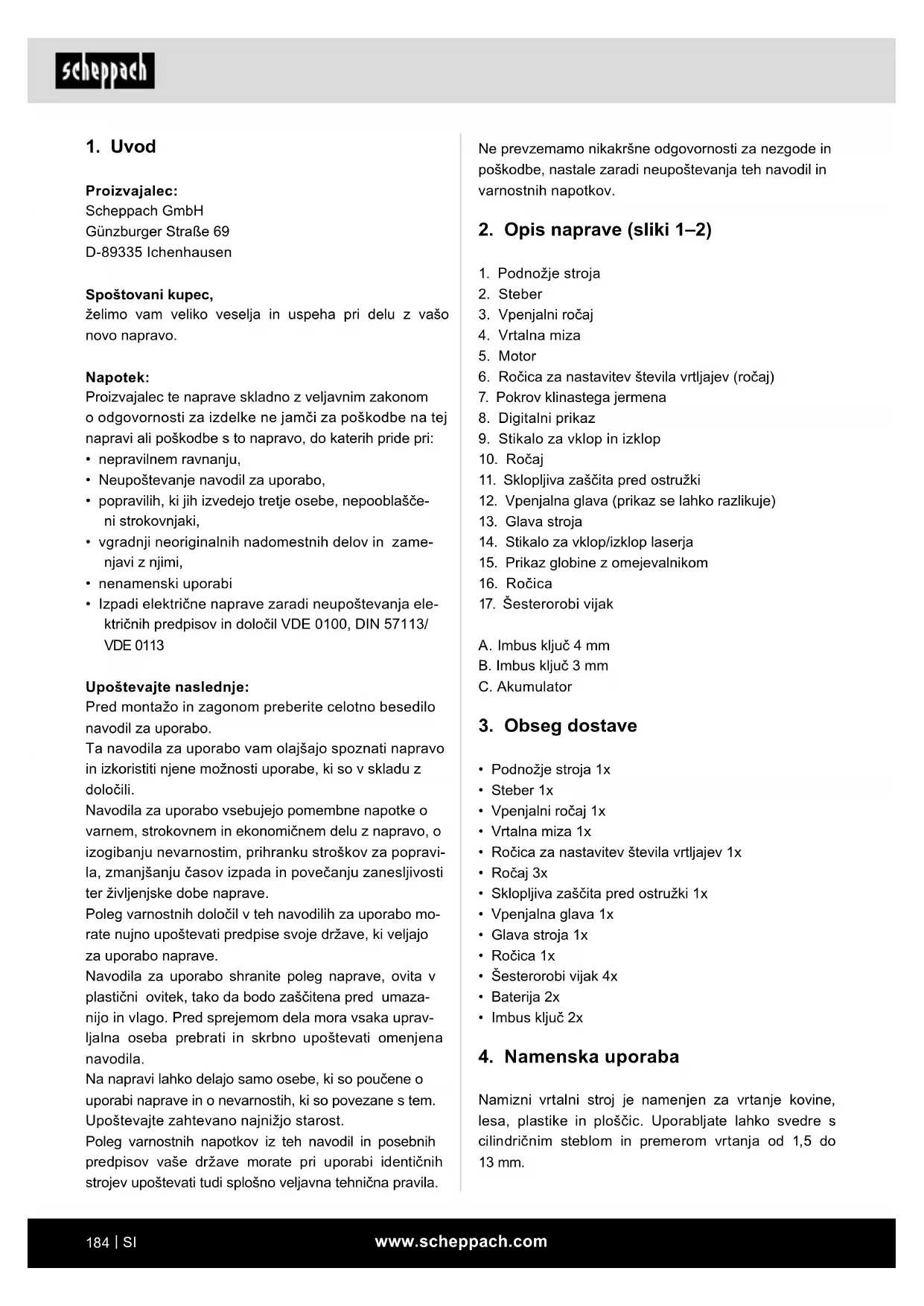

2. Opis naprave (sliki 1–2)

1. Podnožje stroja
2. Steber
3. Vpenjalni ročaj
4. Vrtalna miza
5. Motor
6. Ročica za nastavitev števila vrtljajev (ročaj)
7. Pokrov klinastega jermena
8. Digitalni prikaz
9. Stikalo za vklop in izklop
10. Ročaj
11. Sklopljiva zaščita pred ostružki
12. Vpenjalna glava (prikaz se lahko razlikuje)
13. Glava stroja
14. Stikalo za vklop/izklop laserja
15. Prikaz globine z omejevalnikom
16. Ročica
17. Šesterorobi vijak

A. Imbus ključ 4 mm

B. Imbus ključ 3 mm

C. Akumulator

3. Obseg dostave

• Podnožje stroja 1x
• Steber 1x
  • Vpenjalni ročaj 1x
  • Vrtalna miza 1x
  • Ročica za nastavitev števila vrtljajev 1x
• Ročaj 3x
• Sklopljiva zaščita pred ostružki 1x
  • Vpenjalna glava 1x
• Glava stroja 1x
• Ročica 1x
• Šesterorobi vijak 4x
• Baterija 2x
• Imbus ključ 2x

4. Namenska uporaba

Namizni vrtalni stroj je namenjen za vrtanje kovine, lesa, plastike in ploščic. Uporabljate lahko svedre s cilindričnim steblom in premerom vrtanja od 1,5 do 13 mm.

Naprava je primerna za uporabo v domačih delavnicah. Stroj ni bil oblikovan za uporabo v gospodarski trajni uporabi. Naprava ni namenjena za uporabo za osebe, mlajše od 16 let. Mladostniki, starejši od 16 let, smejo uporabljati napravo samo pod nadzorom. Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačnega upravljanja.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Splošni varnostni napotki

Splošni varnostni napotki za električna orodja

⚠ OPOZORILO! Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara.
d) Kabla ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Kabla ne približujte vročini, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zamotani kabli povečujejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne kable, ki so primerni za zunanje območje. Uporaba podaljševalnega kabla, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.
f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo za okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je protiprašna maska, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga bos- te priklopili na tokovno napajanje in/ali priklju- čili akumulatorsko baterijo, ga pobrali ali nosili.

Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las, oblačil in rokavic ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če lahko montirate naprave za odsesavanje in lovljenje prahu, se prepričajte, da so te priključene in se pravilno uporabljajo. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenite naprave. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite sne-mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.

d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Skrbno negujte električna in vstavitvena orodja. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovlje- no, da električno orodje ostane varno.

Varnostni napotki za vrtalnike

a) Vrtalnik je treba zavarovati. Nepravilno pritrjen vrtalnik se lahko premika ali prevrne, kar lahko povzroči poškodbe.

b) Obdelovanec je treba vpeti ali pritrditi na podlago za obdelovanec. Ne vrtajte obdelovancev, ki so premajhni za varno vpetje. Če obdelovanec držite z roko, lahko pride do poškodb.

c) Ne nosite rokavic. Rokavice se lahko zataknejo za vrteče dele ali vrtalne ostružke in povzročijo poškodbe.

d) Kadar električno orodje deluje, rok ne približujte območju vrtanja. Stik z vrtečimi deli ali vrtalnimi ostružki lahko povzroči poškodbe.

e) Preden vrtalnik primaknete k obdelovancu, se mora vrtalno orodje vrteti. V nasprotnem primeru se lahko vrtalno orodje zatakne v obdelovancu in s tem povzroči nepričakovano premikanje obdelovanca ter poškodbe.

f) Če pride do blokade vrtalnega orodja, ga ne-hajte pritiskati navzdol in izklopite električno orodje. Raziščite in odpravite vzrok blokade. Blokada lahko povzroči nepričakovano premikanje obdelovanca in poškodbe.

g) Nastajanju dolgih vrtalnih ostružkov se izognete z rednimi prekinitvami pritiskanja navzdol. Ostri kovinski ostružki se lahko kam zapletejo in povzročijo poškodbe.

h) Kadar električno orodje deluje, nikoli ne odstranjujte vrtalnih ostružkov iz območja vr- tanja. Če želite ostružke odstraniti, premaknite vrtalno orodje proč od obdelovanca, električ- no orodje izklopite in počakajte, da se vrtalno orodje zaustavi. Ostružke odstranite s pomo- žnimi sredstvi, kot je ščetka ali kavelj. Stik z vrtečimi deli ali vrtalnimi ostružki lahko povzroči poškodbe.

i) Dovoljeno število vrtljajev vložnega orodja, ki ima nazivno število vrtljajev, mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran.

Pozor: Lasersko žarčenje Ne glejte v žarek Razred laserja 2

Zaščitite sebe in okolje s primernimi previdnostni- mi ukrepi pred nevarnostmi nesreč!

- V laserski žarek ne glejte neposredno z nezaščitenimi očmi.

- Nikoli ne glejte neposredno poti laserja.

- Laserski žarek nikoli ne usmerite na odbojne površine in v osebe ali živali. Tudi laserski žarek z malo moči lahko poškoduje oči.

- Previdno: Če uporabljate postopke, ki so drugačni od tukaj opisanih, lahko pride do nevarne izpostavljenosti sevanju.

- Laserskega modula nikoli ne odpirajte. Nepričakovano lahko pride do izpostavljenosti sevanju.

- Če naprave ne uporabljate dalj časa, odstranite baterije.

- Laserja ne smete zamenjati z laserjem drugega tipa.

- Popravila na laserju lahko opravlja samo proizvaja-lec laserja ali pooblaščen zastopnik.

Varnostni napotki za ravnanje z baterijami

1. Stalno pazite na to, da baterije vstavite s pravilno polarnostjo (+ in -), kot je navedeno na bateriji.

2. Ne povzročajte kratkega stika na baterijah.

3. Ne polnite baterij, katerih ni mogoče ponovno na- polniti.

4. Baterij ne napolnite prekomerno!

5. Ne mešajte med seboj starih in novih baterij ter baterij različnega tipa ali proizvajalca! Istočasno zamenjajte en komplet baterij.

6. Izrabljene baterije takoj odstranite iz naprave in jih pravilno zavrzite! Baterij ne mečite med gospodinjske odpadke. Okvarjene ali porabljene baterije je treba reciklirati v skladu z direktivo 2006/66/ES. Baterije in/ali napravo oddajte na ustreznem zbirnem mestu. O možnostih odstranitve se lahko pozanimate pri vaši občinski ali mestni upravi.

7. Ne pregrevajte baterij!

8. Ne varite ali spajkajte neposredno na baterijah!

9. Baterij ne razstavljajte!

10. Baterij ne deformirajte!

11. Baterij ne mečite v ogenj!

12. Baterije hranite izven dosega otrok.

13. Otrokom ne dovolite menjave baterij brez nadzora!

14. Baterij ne hranite v bližini ognja, štedilnikov ali drugih toplotnih virov. Baterij ne izpostavljajte neposrednim sončnim žarkom, ne uporabljajte ali hranite jih v vozilu ob vročem vremenu.

15. Nerabljene baterije hranite v originalni embalaži in jih ne približujte kovinskim predmetom. Baterij, odstranjenih iz embalaže, ne mešajte med seboj! To lahko povzroči kratki stik in s tem poškodbe, opekline ali celo nevarnost požara.

16. Vzemite baterije iz naprave, če je dalj časa ne uporabljate, razen v primerih v sili!

17. Baterij, ki so iztekle, se NIKOLI ne dotikajte brez ustrezne zaščite. Če iztečena tekočina pride v stik s kožo, jo na tem območju takoj izperite pod tekočo vodo. V vsakem primeru preprečite stik tekočine z očmi in usti. V tem primeru takoj obiščite zdravnika.

18. Baterijske kontakte in tudi kontakte v napravi pred vstavljanjem baterij očistite.

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke.

Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Preostala tveganja

Električno orodje je izdelano skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.

• Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje zaradi elektrike.
• Poleg tega so lahko kljub vsem zadevnim preventivnim ukrepom prisotna preostala tveganja, ki niso očitna.
• Ostala tveganja lahko minimizirate, će skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo.
• Stroja ne obremenjujte po nepotrebnem: zaradi premočnega pritiska pri vrtanju se vstavitveno orodje poškoduje. To lahko povzroči zmanjšanje moči stroja pri obdelovanju in vpliva na natančnost.
• Izogibajte se naključnemu zagonu stroja: Ko vtikač vtaknete v vtičnico, tipka za aktiviranje ne sme biti pritisnjena.
• Uporabite orodje, ki je priporočeno v tem priročniku. S tem poskrbite, da doseže vaša naprava optimalno moč.
• Kadar stroj deluje, rok ne smete vstaviti v delovno območje.
• Pred izvajanjem nastavitvenih ali vzdrževalnih del izklopite napravo in izvlecite omrežni vtič.

6. Tehnični podatki

Nazivna vhodna napetost	230–240 V ~ 50 Hz
Nazivna moč	550 W
Število vrtljajev motorja	1490 min ^-1
Izhodno število vrtljajev (zvezno nastavljivo)	440–2580 min ^-1
Nastavek za vpenjalno glavo	B16

Vpenjalna glava 1,5–13 mm.

Velika vrtalna miza 190 x 190 mm

Nastavljanje kota 45° - 0° - 45°

Vrtalna globina 60 mm

Premer stebra 59,5 mm

Višina 870 mm

Teža 27 kg

Razred laserja 2

Valovna dolžina laserja 650mm

Moč laserja 1mW

Tehnične spremembe so pridržane!

Hrup in vibracije

Vrednosti hrupa so bile ugotovljene skladno s standardom EN 62841.

Raven hrupa L_pA	73,8 dB
Nezanesljivost K_pA	3 dB
Nivo moči zvoka L_WA	86,8 dB
Negotovost K_WA	3 dB

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite. Ugotovljene skupne vrednosti nihanja (vektorska vsota treh smeri) ustre-zajo standardu EN 62841.

Vrednost emisij vibracij a_n = 1,7m / s^2

Negotovost K = 1,5 m/s²

Navedena vrednost emisij vibracij je bila izmerjena z normiranim preizkusnim postopkom in se glede na način uporabe električnega orodja lahko spremeni in izjemoma preseže navedeno vrednost.

Navedeno vrednost emisij vibracij je mogoče uporabiti za primerjavo električnega orodja z drugim.

Navedeno vrednost emisij vibracij je mogoče uporabiti tudi za začetno oceno negativnega vpliva.

7. Pred zagonom

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, će so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati napravo.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave naprave.

⚠ OPOZORILO!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

8. Montaža

⚠ Pozor!

Pred zagonom morate izdelek obvezno montirati v celoti!

Steber in podnožje stroja, slika 3

1. Podstavek stroja (1) položite na tla ali delovni pult.
2. Steber (2) položite na osnovno ploščo, da se lu- knje na stebru (2) prekrivajo z luknjami na osnovni plošči (1).
3. Štiri šesterorobe vijake (17) za pritrditev stebra privijte v osnovno ploščo in jih zategnite s šesterorobim ključem.

Odstranjevanje zobate letve, slika 4

Da boste lahko montirali vrtalni stroj, morate najprej demontirati zobato letev (D).

1. Z imbus ključem (vel. 3) demontirajte obroč (E) in ga potegnite s stebra (2).
2. Zdaj izvlecite zobato letev (D).

1. Zobato letev (D) vstavite v utor držala vrtalne mize (4).
2. Zobato letev (D) poravnajte na sredino držala vrtalne mize (4).
3. Pri spajanju zobate letve (D) znotraj utora pazite na ustrezno ozobljenje držala vrtalne mize (4) z zobato letvijo.
4. Držalo vrtalne mize (4) z zobato letvijo (D) name-stite na steber (2) in zobato letev (D) vstavite v spodnje vodilo zobate letve na nosilnemu podnožju.
5. Z obročem (E) fiksirajte zobato letev (D). Pri tem pazite, da je vodilo zobate letve na obroču (E) usmerjeno navzdol. Obroč (E) fiksirajte z vgraje-nim imbus vijakom.
6. Ročico (16) namestite na gredo držala vrtalne mize (4) in ga zavarujte z imbus vijakom. Za ta namen uporabite imbus ključ (B)
7. Vpenjalni ročaj (3) privijte v držalo vrtalne mize (4).

Montaža glave stroja in stebra, slika 8

1. Glavo stroja (13) namestite na steber (2).
2. Vreteno vrtalnega stroja poravnajte z mizo in osnovno ploščo ter trdno zategnite inbus vijak, ki se nahaja ob strani glave stroja. (Imbus ključ vel. 4/A)

Montaža ročajev, sliki 9 +10

1. Tri ročaje (10) trdno privijte v navoj držala ročaja. Pomagaite si s šesterorobim ključem.
2. Preostalo ročico za nastavitev števila vrtljajev (ročaj) (6) privijte v držalo ročaja za nastavitev hitrosti. Pomagajte si s šesterorobim ključem.

Montaža sklopljive zaščite pred ostružki in vpenjalne glave, slika 11

1. Sklopljivo zaščito pred ostružki (11) potisnite na vreteno na glavi stroja in jo fiksirajte s križnim iz-vijačem.

Montaža vpenjalne glave, slika 12

1. Stožčasto odprtino vpenjalne glave in stožčasto vreteno očistite s čistim kosom tkanine. Prepričajte se, da na površini ni umazanije. Že najmanjša umazanija na površini lahko prepreči neovirano name-stitev vpenjalne glave. V tem primeru sveder lahko začne udarjati. Če je stožčasta odprtina v vpenjalni glavi zelo umazana, uporabite čistilo in čisto krpo.
2. Vpenjalno glavo čim bolj potisnite v nastavek vre-tena.

3. Zunanji obroč vpenjalne glave zavrtite v nasprotni smeri urinega kazalca (gledano od zgoraj) in odprite čeljust vpenjalne glave.

4. Na mizo stroja položite kos lesa in vreteno spustite do tega lesenega elementa. Temeljito pritisnite, da se vpenjalna glava natančno nameščen.

Vstavljanje/zamenjava baterije: Delovanje laserja Sl. 13

1. Vstavljanje/zamenjava baterije: Izklopite laser in vstavite oz. odstranite pokrovček prostora za baterije (14.1). Odstranite bateriji in jih zamenjajte z novima (2 bateriji vrste AA).
2. Vklop: Laser vklopite, tako da stikalo za vklop/izklop laserja (14) premaknete v položaj »I«. Na obdelovanec, ki se ga obdeluje, sta projicirani dve laserski črti, katerih presečišče kaže na sredino konice svedra.
3. Izklop: Stikalo za vklop/izklop laserja (14) premak-nite v položaj »0«.

Nastavitev laserja, slika 13

Laser lahko usmerite s pomočjo nastavitvenih vijakov (F).

Napotek: Vsi goli deli so zaradi zaščite pred korozijo na- maščeni. Pred nameščanjem vpenjalne glave (12) na vreteno morate z okolju prijaznim topilom oba dela pov- sem razmastiti, da omogočite optimalen prenos moči.

Postavljanje stroja

Pred zagonom morate vrtalni stroj stacionarno montirati na trdno podlago.

Za to uporabite dve pritrdilni izvrtini v talni plošči. Pazi-te, da je stroj za potrebe delovanja ter nastavitvenih in vzdrževalnih del prosto dostopen.

Napotek: Pritrdilna vijaka lahko zategnete le toliko, da se osnovna plošča ne nategne ali deformira. Če je preveč obremenjena, se lahko zlomi.

Pred zagonom upoštevajte

Pazite, da se napetost omrežnega priključka ujema s podatki na tipski ploščici. Stroj priključite samo na vtičnico z ustrezno nameščenim zaščitnim kontaktom. Vrtalni stroj je opremljen s sprožilnikom ničelne nape- tosti, ki uporabnike varuje pred neželenim ponovnim zagonom po izpadu napetosti. V tem primeru je treba stroj ponovno vklopiti.

9. Uporaba

Splošno, slika 14

Da stroj vklopite, pritisnite zeleno stikalo za vklop »I« (9) in stroj se zažene. Če ga želite izklopiti, pritisnite rdečo tipko »O« (9) in naprava se izklopi.

Pazite, da naprave ne preobremenite.

Če zvok motorja med delovanjem pojenja, je motor pre-obremenjen.

Naprave ne preobremenite do te mere, da bi se motor ustavil. Med delovanjem vedno stojte pred strojem.

Vstavljanje orodja v vpenjalno glavo, slika 1

Nujno pazite, da bo pri zamenjavi orodja odstranjen omrežni vtič. V vpenjalno glavo (12) se lahko vpne samo cilindrična orodja z navedenim maksimalnim premerom osi. Uporabljajte samo brezhibno in ostro orodje. Ne uporabljajte orodja, ki ima poškodovan roč oziroma je drugače deformirano oziroma poškodovano. Uporabljajte samo pribor in dodatne naprave, ki so navedene v navodilih za uporabo ali jih odobri proizvajalec. Če stebrni vrtalni stroj blokira, stroj izklopite in sveder pomaknite nazaj v izhodiščno lego.

Ravnanje s hitrovpenjalno glavo

Stebrni vrtalni stroj je opremljen s hitrovpenjalno glavo. Orodje lahko menjate brez dodatnega ključa za glavo, tako da orodje vstavite v hitrovpenjalno glavo in ga ročno zategnete.

Nastavitev števila vrtljajev, slika 1

Število vrtljajev stroja lahko nastavljate brezstopenjsko.

Pozor!

• Število vrtljajev smete spreminjati samo, ko motor teče.
• Ročice za nastavitev števila vrtljajev (6) ne premikajte sunkovito, število vrtljajev nastavljajte počasi in enakomerno, medtem ko je stroj v prostem teku.
• Poskrbite, da stroj lahko neovirano deluje (odstranite obdelovance, sveder itd.).

Z ročico za nastavitev števila vrtljajev (6) lahko brezstopenjsko prilagodite število vrtljajev. Nastavljena hitrost je na digitalnem prikazu (8) prikazana v vrtljajih na minuto.

Pozor! Vrtalni stroj ne sme nikoli delovati z odprtim pokrovom klinastega jermena. Pred odpiranje pokrova vedno izvlecite omrežni vtič. Nikoli ne posegajte v de-lujoč klinasti jermen.

Omejevalnik vrtalne globine, slika 15a

Vrtalno vreteno ima vrtljiv obroč s skalo (19) za nastavljanje vrtalne globine. Nastavitvena dela izvajajte samo, ko stroj miruje.

• Vrtalno vreteno potisnite navzdol, da se konica svedra nahaja na obdelovancu.
• Popustite vpenjalni vijak (18) in obroč s skalo (19) zavrtite naprej do omejevalnika.
• Obroč s skalo (19) zavrtite nazaj do želene vrtalne globine in ga fiksirajte z vpenjalnim vijakom (18).

Pozor! Pri nastavljanju vrtalne globine cilindrične izvrtine mora prišteti tudi dolžino konice svedra.

Nastavljanje nagiba vrtalne mize, slika 1, 15

• Popustite šesterorobi vijak (20) pod vrtalno mizo (4).
  • Vrtalno mizo (4) nastavite na želeno kotno mero.
• Ponovno trdno zategnite varovalni vijak (20), da vrtalno mizo (4) fiksirate v tem položaju.

Nastavljanje višine vrtalne mize, slika 16

• Popustite vpenjalni vijak (3).
- Vrtalno mizo z ročico (16) premaknite v želeni položaj.
- Ponovno zategnite vpenjalni vijak (3).

Nastavitev povratne vzmeti vretena, slika 17

Mogoče je potrebna nastavitev povratne vzmeti vretena, saj se napetost te lahko spremeni, vreteno pa se prehitro ali prepočasi premika nazaj.

1. Za več prostega delovnega prostora mizo spustite.
2. Delajte na levi strani vrtalnega stroja.

3. V sprednji spodnji utor (1) vstavite izvijač in ga držite na mestu.

4. Zunanjo matico (3) odvijte z viličastim ključem (SW14).

5. Medtem ko je izvijač še v utoru, sprostite notranjo matico (4), da se zareza sprosti s pesta (6). PO-ZOR Vzmet je napeta!

6. Kapico vzmeti (2) z izvijačem previdno obračajte v nasprotno smer urnega kazalca, dokler utora (1) ni mogoče potisniti v pesto (6).

7. Pomaknite vreteno v najnižji položaj in kapico vzmeti (2) držite v položaju. Če se vreteno premika tako, kot želite, notranjo matico zopet privijte (4).

8. Če je preveč ohlapno, ponovite korake 3–5. Če je preveč zategnjeno, ponovite korak 6.

9. Zunanjo matico (3) zategnite z viličastim ključem v notranjo matico (4).

10. NAPOTEK: Ne privijte premožno in ne omejite pre-mikanja vretena!

Aksialna rega vretena, sl. 18

Ko je vreteno v spodnjem položaju, ga ročno zavrtite. Če ugotovite, da je rega prevelika, naredite naslednje:

1. Odvijte protimatico (21).
2. Vijak (22) zavrtite v smeri urnega kazalca, da izravnate rego, pri čemer ne vplivate na premikanje vretena navzgor in navzdol (manjša rega je običajna).
3. Ponovno privijte protimatico (21).

Vpenjanje obdelovanca

Obdelovance temeljito vpnite s pomočjo vpenjalne priprave stroja ali s primernim vpenjalnim sredstvom. Obdelovancev nikoli ne držite z roko! Pri vrtanju mora biti obdelovanec na vrtalni mizi (4) premičen, da se lahko doseže samodejno centriranje. Obdelovanec morate nujno zavarovati pred vrtenjem. To je najbolje izvesti, tako da se obdelovanec oz. vpenjalno pripravo stroja prisloni na fiksno omejevalo.

Pozor! Pločevinaste dele je treba vpeti, tako da jih ne more dvigniti. Vrtalno mizo nastavite v skladu z obde- lovancem na ustrezno višino in nagib. Med zgornjim robom obdelovanca in konico svedra mora ostati dovolj velika razdalja.

Delovne hitrosti

Pri vrtanju pazite na primerno število vrtljajev. To je odvisno od premera svedra in obdelovanca.

Spodnji seznam vam bo v pomoč pri izbiri števila vrtlja-jev za različne materiale.

Pri navedenih številih vrtljajev gre zgolj za referenčne vrednosti.

ø svedra	Siva litina	Jeklo Železo Aluminij Bron
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

Grezenje in centrirno vrtanje

S tem namiznim strojem za vrtanje lahko izvajate tudi grezenje ali centrirno vrtanje. Pri tem upoštevajte, da je treba grezenje izvajati z najnižjo hitrostjo, za centrirno vrtanje pa je potrebna višja hitrost.

Obdelava lesa

Upoštevajte, da je treba pri obdelavi lesa uporabljati primerno odsesavanje prahu, ker je lahko lesni prah zdravju škodljiv. Pri vseh delih, kjer se praši, nujno uporabljajte primerno masko za zaščito pred prahom.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.

Pomembni napotki

Pri preobremenitvi motorja se ta samodejno izklopi. Po določenem času hlajenja (različni časi) lahko motor znova vklopite.

Poškodovan električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na električnemu omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H05VV-F.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Če se omrežni priključni vod tega orodja poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalificirana oseba, da se izognete nevarnostim.

Motor na izmenični tok

• Omrežna napetost mora biti \~ 230 V.
• Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki tipske ploščice motorja

11. Čiščenje in vzdrževanje

Pred vsakim nastavljanjem, vzdrževanjem ali servisiranjem izvlecite omrežni vtič.

△ Dela, ki niso opisana v teh navodilih, pustite izvesti samo strokovni delavnici. Uporabljajte samo originalne dele. Pred vsemi vzdrževalnimi in čistilnimi deli počakajte, da se naprava ohladi. Obstaja nevarnost opeklin!

Pred vsako uporabo preverite, ali so na napravi razločno vidne pomanjkljivosti, kot so ohlapni, obrabljeni ali poškodovani deli, in ali so vijaki oziroma drugi deli pravilno nameščeni. Zamenjajte poškodovane dele.

Čiščenje

Ne uporabljajte čistil ali topil. Kemične snovi lahko poškodujejo plastične dele naprave. Naprave nikoli ne čistite s tekočo vodo.

• Napravo po vsaki uporabi temeljito očistite.
• Prezračevalne odprtine in površine naprave očistite z mehko ščetko, čopičem ali krpo.
• Ostružke, prah in umazanijo po potrebi odstranite s sesalnikom.
• Premične dele redno mažite.
• Na stikalih, klinastem jermenu, pogonskih ploščah in dvižnih rokah svedra ne pustite nič maziva.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Klinasti jermen, sveder, baterija

Napravo in njen pribor skladiščite v temnem, suhem prostoru, ki je zaščiten pred zmrzaljo in izven dose-ga otrok. Idealna temperatura skladiščenja je med 5 in 30°C.

Električno orodje shranjujte v originalni embalaži.

Pokrijte električno orodje, da ga zaščitite pred prahom ali vlago.

Navodila za uporabo hranite ob električnem orodju.

13. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.
• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.
• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!
• Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

• Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)

• Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.
• Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

• Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

Napotki glede zakona o baterijah

Stare baterije in akumulatorji ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

- Za varno odstranjevanje baterij ali akumulatorjev iz električne naprave in za informacije o njihovem tipu oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo oz. montažo.

- Lastnik oz. uporabnik baterij in akumulatorjev je zakonsko zavezan, da stare naprave po njihovi uporabi odda. Vračilo je omejeno na oddajo običajnih količin za gospodinjstvo.

- Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki so lahko okolju in zdravju škodljive. Ponovna uporaba starih baterij in uporaba virov iz njih prispeva k ohranjanju teh dveh vrednot.

- Simbol prečrtanega smetnjaka pomeni, da baterij in akumulatorjev ne smete odlagati med gospodinjske odpadke.

- Če so pod simbolom smetnjaka še znaki Hg, Cd ali Pb, to pomeni naslednje:

• Hg: Baterija vsebuje več kot 0,0005 % živega srebra
• Cd: Baterija vsebuje več kot 0,002 % kadmija
• Pb: Baterija vsebuje več kot 0,004 % svinca

- Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja)

- Prodajna mesta baterij in akumulatorjev

- Prevzemna mesta za vračilo skupnega sistema za vračila za stare baterije naprav

- Prevzemna mesta proizvajalca (če ni član skupnega sistema za vračila)

- Te izjave veljajo le za akumulatorje in baterije, ki so prodane v državah Evropske unije in so predmet evropske direktive 2006/66/ES. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih akumulatorjev in baterij med odpadke.

14. Pomoč pri motnjah

Opozorilo:

Pred iskanjem napak vedno izklopite stroj in izvlecite omrežni vtič iz vtičnice.

Napaka Težava Rešitev
Os se prehitro ali počasi premika v izhodni položaj	Napetost vzmeti je napačno nastavljena.	Za nastavljanje prednapenjanja glejte poglavje »Povratna vzmet vretena«.
Vpenjalna glava se navkljub večkratnemu zategovanju vedno zrahlja z vretena	Na vretenu ali notranji strani vpenjalne glave je umazanija, maščoba ali olje.	Z gospodinjskim čistilom očistite površino vretena in vpenjalne glave. Glejte tudi »Montaža vpenjalne glave«.
Med delovanjem se pojavlja močan hrup	Napačno nastavljena napetost klinastega jermena.	Znova nastavite napetost klinastega jermena. Glejte tudi »Izbira števila vrtljajev in napetosti klinastega jermena«.
	Vreteno je presuho. Preverite vreteno.	Glejte poglavje »Mazanje«.
	Jermenica vretena je zrahljana. Preverite, ali so matice na jermenici ustrezno pritrjene in jih po potrebi zategnite.
	Jermenica motorja je zrahljana. Zategnite nastavitveni vijak na motorju jernenice.
Ob izvleku svedra iz lesa se ta drobi	Pod obdelovancem ni primerne podlage.	Uporabite primerno podlago. Glejte tudi poglavje »Nastavljanje mize in obdelovanca«.
Obdelovanec se iztrga iz roke P	Pod obdelovancem ni primerne podlage ali ni ustrežno pritrjena.	Podložite obdelovanec ali ga pritrdite
Sveder izžari	Napačna hitrost.	Spremenite hitrost. Glejte tudi »Izbira števila vrtljajev in napetosti klinastega jermena«.
	Iz izvrtine ni ostružkov. Sveder redno izvlecite iz izvrtine, da spodbudite izhajanje ostružkov.
	Top sveder. Nabrusite sveder.
	Premajhen pomik. Povečajte pomik.
Sveder uhaja ali luknja ni okrogla	Trši deli lesa ali pa je različna dolžina oziroma kotnik svedra.	Nabrusite sveder.
	Sveder je skrivljen. Zamenjajte sveder.
Sveder se zatakne v obdelovancu	Obdelovanec in sveder imata robove ali pa je pomik premočan.	Podprite obdelovanec ali ga pritrdite. Glejte tudi »Nameščanje obdelovanca«.
	Nezadostna napetost klinastega jermena	Nastavite napetost klinastega jermena. Glejte tudi »Izbira števila vrtljajev in napetosti klinastega jermena«.
Prekomerno tresenje svedra	Upognjen sveder.	Uporabite raven sveder.
	Prekomerna obraba ležaja vretena.	Zamenjajte ležaj vretena.
	Sveder ni vpet v sredini vpenjalne glave.	Preverite centriranje. Glejte tudi »Namestitev svedra«.
	Vpenjalna glava ni pravilno pritrjena.	Ustrezno pritrdite vpenjalno glavo. Glejte tudi »Montaža vpenjalne glave«

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
