BRUGSANVISNING DP19Vario SCHEPPACH

Bænkboremaskine Oversættelse fra den oprindelige betjeningsvejledning 262www.scheppach.com 2www.scheppach.com

15. Djupindikering med anslag

Forklaring til symbolerne på produktet Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sik- kerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker. Advarsel! Tilsidesættelse er forbundet med livsfare, fare for personskader eller beskadigelse af værktøjet! Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning! Brug beskyttelsesbriller! Brug høreværn! Brug åndedrætsværn i støvede omgivelser! Undgå betjening med langt, løsthængende hår. Benyt hårnet. Undlad brug af handsker. Pas på! Laserstråling Produktet opfylder gældende EU-direktiver.www.scheppach.com

Ud over sikkerhedsanvisningerne i denne brugsanvis- ning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsma- skiner, overholdes. Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

6. Hastigheds-indstillingsarm (greb)

9. Tænd- og slukknap

11. Klapbar spånbeskyttelse

14. Laserens tænd/sluk-knap

• Hastigheds-indstillingsarm 1x

• Klapbar spånbeskyttelse 1x

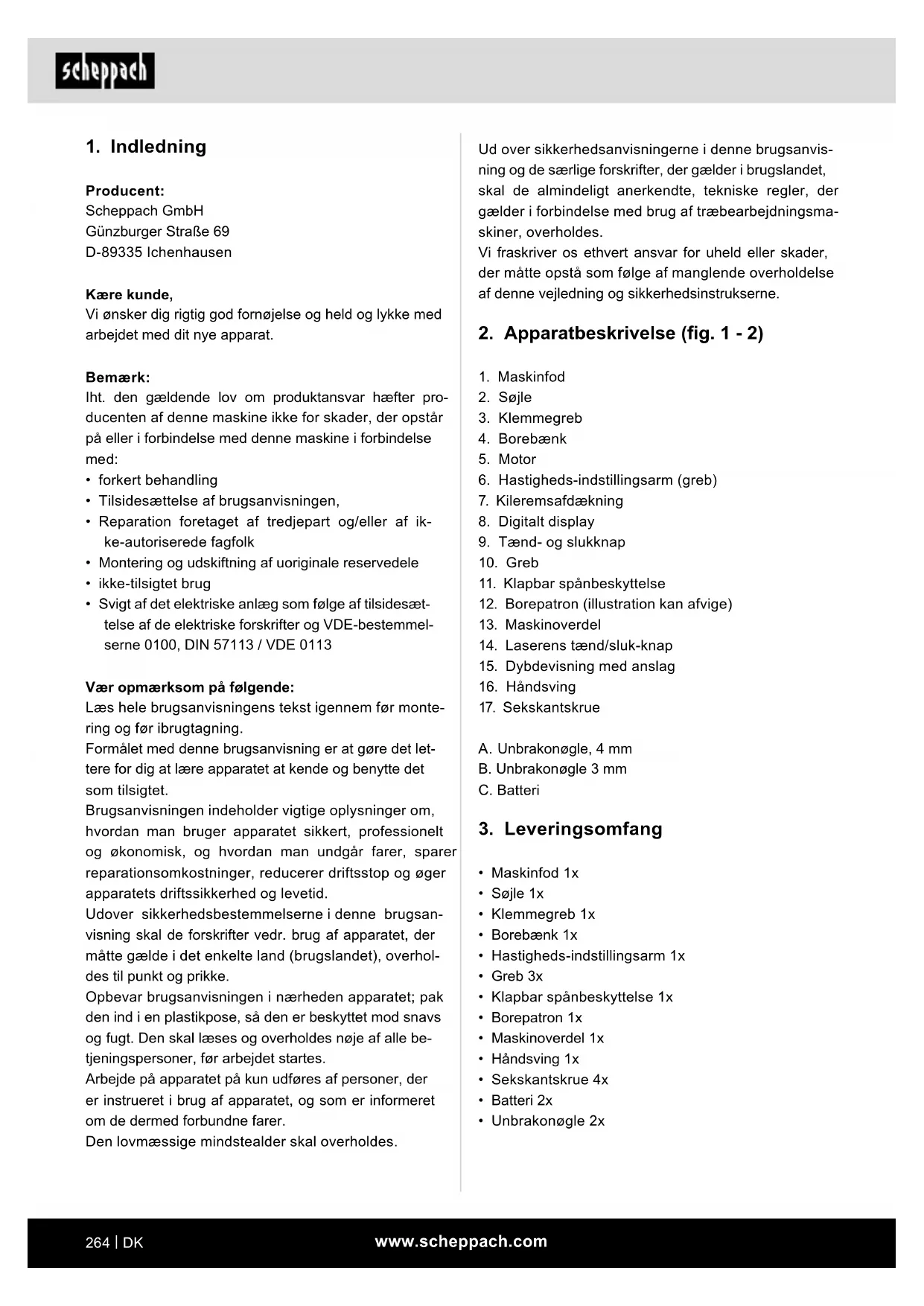

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kære kunde, Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat. Bemærk: Iht. den gældende lov om produktansvar hæfter pro- ducenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• Tilsidesættelse af brugsanvisningen,

• Reparation foretaget af tredjepart og/eller af ik- ke-autoriserede fagfolk

• Montering og udskiftning af uoriginale reservedele

• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel- serne 0100, DIN 57113 / VDE 0113 Vær opmærksom på følgende: Læs hele brugsanvisningens tekst igennem før monte- ring og før ibrugtagning. Formålet med denne brugsanvisning er at gøre det let- tere for dig at lære apparatet at kende og benytte det som tilsigtet. Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsan- visning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overhol- des til punkt og prikke. Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle be- tjeningspersoner, før arbejdet startes. Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.www.scheppach.com

Elektrisk sikkerhed a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på no- gen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overader som rør, varmeapparater, komfurer og køle- skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Hold elværktøj på afstand af regn og fugt. Ind- trængning af vand i et elværktøj øger risikoen for at få stød. d) Brug ikke kablet utilsigtet til at bære eller op- hænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af apparatet. Beskadigede eller sammenltrede kab- ler øger risikoen for at få stød. e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som også er egnet til udendørs brug. Brug af forlængerkabel, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød. f) Hvis brug af elværktøjet i fugtigt miljø er uund- gåelig, skal der anvendes fejlstrømsrelæ. Brug af et fejlstrømsrelæ mindsker risikoen for at få elek- trisk stød. Personers sikkerhed a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et el- værktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medi- kamenter. Et øjebliks uagtsomhed, mens elværk- tøjet bruges, kan føre til alvorlige personskader. b) Brug personlige værnemidler og altid beskyt- telsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, be- skyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for per- sonskader. c) Undgå utilsigtet ibrugtagning. Sørg for, at el- værktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/ eller batteriet. Hvis du holder ngeren på kontak- ten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

Bænkboremaskinen er beregnet til boring i metal, træ, kunststof (plast) og iser. Der kan anvendes cylinder- skaftbor med en bordiameter på 1,5 mm til 13 mm. Maskinen er beregnet til gør-det-selv-arbejde. Den er ikke designet til kontinuerlig erhvervsmæssig brug. Maskinen er ikke beregnet til at blive betjent af per- soner under 16 år. Unge over 16 år må kun benytte maskinen under opsyn. Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt an- vendelse eller forkert betjening. Vær opmærksom på, at vores apparater ikke er kon- strueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksom- heder samt til lignende arbejde.

5. Generelle sikkerhedshenvisninger

Generelle sikkerhedsforskrifter for elværktøj m ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende in- struktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug. Udtrykket ”elværktøj”, der er anvendt i sikkerhedsfor- skrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel). Arbejdspladssikkerhed a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b) Arbejd ikke med elværktøjet i eksplosionsfar- lige omgivelser, hvor der ndes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.www.scheppach.com

f) Hold skæreværktøj skarpt og rent. Omhyg- geligt plejet skæreværktøj med skarpe skæ- rekanter sætter sig mindre hyppigt fast og er lettere at føre. g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hen- syn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h) Hold greb og gribeader tørre, rene og fri for olie og fedt. Glatte greb og gribeader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer. Service a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina- le reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge. Sikkerhedsforskrifter for boremaskiner a) Boremaskinen skal sikres. En boremaskine, som ikke er fastgjort korrekt, kan bevæge sig eller vippe, hvilket kan medføre personskader. b) Emnet skal være fastspændt eller fastgjort på emnesupporten. Undlad at bore i emner, som er for små til at blive sikkert fastspændt. Fast- holdning af emnet med hånden kan føre til person- skader. c) Undlad brug af handsker. Handsker kan hænge fast i roterende dele eller borespåner og dermed forårsage personskader. d) Hold hænderne på afstand af boreområdet, mens elværktøjet kører. Kontakt med roterende dele eller borespåner kan forårsage personskader. e) Boreværktøjet skal rotere, inden det føres ind mod emnet. Ellers kan boreværktøjet sætte sig fast i emnet og forårsage uventede bevægelser af emnet og personskader. f) Hvis boreværktøjet sætter sig fast (blokerer), skal man undlade at presse det længere ned, men i stedet slukke for elværktøjet. Undersøg og afhjælp årsagen til blokeringen. Blokering kan medføre uventet bevægelse af emnet og per- sonskader. g) Undgå lange borespåner ved at afbryde det nedadgående tryk med jævne mellemrum. Skarpe metalspåner kan blive indfanget og forår- sage personskader. d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte bende sig i en roterende del af apparatet, kan medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer. f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele. g) Hvis der kan monteres støvudsugnings- og opsamlingsindretninger, skal man sikre sig, at disse er tilsluttet og bruges rigtigt. Brug af støvudsugning kan mindske faren pga. støv. h) Forlad dig ikke på falsk sikkerhed, og over- skrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværk- tøjet efter længere tids brug. Skødesløse hand- linger kan føre til alvorlige personskader på en brøkdel af et sekund. Anvendelse og behandling af elværktøjet a) Overbelast ikke produktet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne e󰀨ektområde. b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager juste- ringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænder- ne på uerfarne personer. e) Elværktøjer og indsatsværktøjer skal plejes omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beska- diget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulyk- ker skyldes dårligt vedligeholdt elværktøj.www.scheppach.com

4. Aad ikke batteriet for meget!

5. Bland ikke gamle og nye batterier samt batterier

af forskellig type eller fra forskellige producenter! Skift alle batterier fra en pool på samme tid.

6. Fjern omgående opbrugte batterier fra apparatet

og bortskaf dem korrekt! Bortskaf aldrig batterier- ne med husholdningsa󰀨aldet. Defekte eller brugte batterier skal genvindes iht. direktivet 2006/66/EF. Indlever batterier og/eller maskinen på genbrugs- stationen. Kontakt kommunen for at få nærmere oplysninger om genbrugsstationer og indsamling af genbrug lokalt.

7. Opvarm ikke batterier!

8. Hverken svejs eller lod direkte på batterier!

9. Skil ikke batterier ad!

10. Deformer ikke batterier!

11. Kast ikke batterier i ilden!

12. Opbevar batterier uden for børns rækkevidde.

13. Børn skal være under opsyn, hvis de skifter bat-

14. Opbevar ikke batterier i nærheden af ild, komfurer

eller andre varmekilder. Udsæt ikke batteriet for direkte solstråler og opbevar det ikke i køretøjer, når det er varmt.

15. Opbevar ubrugte batterier i den originale embal-

lage og hold dem væk fra metalgenstande. Bland ikke udpakkede batterier og yt ikke rundt på dem! Dette kan føre til kortslutning på batteriet og der- med til beskadigelser, forbrændinger eller endda til fare for brand.

16. Tag batterier ud af apparatet, hvis dette ikke bru-

ges i længere tid, medmindre det er til nødstilfæl- de!

17. Tag ALDRIG fat i batterier, der er løbet ud, uden

passende beskyttelse. Kommer den udløbende væske i kontakt med huden, skal dette område af huden straks skylles under rindende vand. Forhin- dr i hvert fald, at øjne og mund kommer i kontakt med væsken. Gå i dette tilfælde straks til læge.

18. Rengør batterikontakter og modkontakter i appa-

ratet, før batterierne lægges i. m ADVARSEL! Dette elværktøj fremstiller et elektro- magnetisk felt under driften. Dette felt kan under be- stemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvor- lige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes. h) Fjern aldrig borespåner fra boreområdet, mens elværktøjet kører. Man fjerner spåner ved at ytte boreværktøjet væk fra emnet, slukke for værktøjet og vente på, at elværktøjet stopper. Brug redskaber som f.eks. børste eller krog til at fjerne spånerne. Kontakt med roterende dele eller borespåner kan forårsage personskader.

i) Det tilladte omdrejningstal for indsatsværk-

tøjer med nominelt omdrejningstal skal være mindst lige så høj som det maksimale omdrej- ningstal, der er angivet på elværktøjet. Tilbe- hør, der roterer hurtigere end tilladt, kan knække og blive slynget bort. Pas på!: Laserstråling Kig ikke ind i strålen Laserklasse 2 Beskyt dig og dine omgivelser mod fare for uheld ved at træ󰀨e egnede sikkerhedsforanstaltninger!

• Kig ikke direkte ind i laserstrålen med ubeskytte- de øjne.

• Kig aldrig direkte ind i strålen.

• Ret aldrig laserstrålen mod reekterende overader og personer eller dyr. Også en laserstråle med ringe ydelse kan føre til øjenskader.

• Vær forsigtig - udføres der procedurer, der afviger fra dem, der er angivet her, kan dette føre til en far- lig strålingseksponering.

• Åbn aldrig lasermodulet. Dette kan føre til uventet stråleeksponering.

• Hvis apparatet ikke skal benyttes i en længere pe- riode, bør batterierne fjernes.

• Laseren må ikke erstattes af en laser af en anden type.

• Laseren må kun repareres af laserproducenten eller af en autoriseret repræsentant. Sikkerhedshenvisninger vedrørende håndtering af batterier

1. Vær altid opmærksom på, at batterierne sættes rigtigt

i (+ - og – -poler) iht. det, der er angivet på batteriet.

2. Kortslut ikke batterier.

3. Oplad ikke batterier, der ikke er egnet til genop-

Laserklasse 2 Bølgelængde laser 650mm E󰀨ekt laser 1mW Forbehold for tekniske ændringer! Støj og vibration Støjværdierne er bestemt i overensstemmelse med EN 62841. Lydtryksniveau L

73,8 dB Usikkerhed K

86,8 dB Usikkerhed K

3 dB Brug høreværn. Støjpåvirkning kan føre til høretab. Svingningsværdi- er i alt (vektorsum for tre retninger) beregnet iht. EN

Det angivne svingningsemissionstal er blevet målt iht. en standardiseret prøvningsmetode og kan ændre sig afhængigt af den måde, elværktøjet anvendes på, og undtagelsesvist komme til at ligge over den angivne værdi. Det angivne svingningsemissionstal kan bruges til at sammenligne et elværktøj med et andet. Det angivne svingningsemissionstal kan også bruges til at gennemføre en indledende vurdering af forringel- sen.

• Åbn emballagen, og tag forsigtigt maskinen ud.

• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne ndes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér maskinen og tilbehørsdelene for trans- portskader. Informér straks transportrmaet i tilfæl- de af reklamation. Senere reklamationer anerken- des ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med maskinen ved at læse brugs- anvisningen, før arbejdet påbegyndes. Restrisici Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alli- gevel kan der være tilbageværende risici under driften.

• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Desuden kan der være ikke-åbenbare tilbagevæ- rende risici, selv om alle foranstaltninger er tru󰀨et.

• Tilbageværende risici kan reduceres til et minimum, hvis ”Sikkerhedsanvisningerne” og ”Brug i overens- stemmelse med formålet” samt betjeningsvejlednin- gen overholdes.

• Undlad at belaste maskinen unødigt: Et for kraf- tigt tryk under boringen kan hurtigt beskadige ind- satsværktøjet. Dette medfører en kapacitetsfor- ringelse for maskinen under arbejdet og forringet nøjagtighed.

• Undgå utilsigtet igangsætning af maskinen: Når stik- ket isættes i stikkontakten, må driftsknappen ikke være trykket ind.

• Brug det værktøj, der anbefales i denne håndbog. Sådan opnås optimal ydeevne med apparatet.

• Hold hænderne væk fra arbejdsområdet, når maski- nen er i drift.

• Inden der foretages indstillings- eller vedligeholdel- sesarbejde, skal man slukke for apparatet og trække netstikket ud.

Nominel indgangsspænding 230-240V~ 50 Hz Nominel e󰀨ekt 550 W Motorhastighed 1490 min

Udgangshastighed (kan indstilles trinløst)

Montering af maskinoverdel og søjle, g. 8

1. Sæt maskinoverdelen (13) på søjlen (2).

2. Bring boremaskinens spindel inkl. bænken og

grundpladen i dækning, og spænd den unbrako- skrue, der ndes på siden af maskinoverdelen, fast. (Unbrakonøgle SW4 / A) Montering af greb, g. 9 +10

1. Skru de tre greb (10) fast i grebholderens gevind.

Dette gøres ved hjælp af en sekskantnøgle.

2. Skru de andre hastigheds-indstillingsarme (greb)

(6) i grebholderen til hastighedsindstilling. Dette gøres ved hjælp af en sekskantnøgle. Montering af klapbar spånbeskyttelse og borepa- tron, g. 11

1. Skub den klapbare spånbeskyttelse (11) ind på

spindlen på maskinoverdelen, og fastlås den med en stjerneskruetrækker. Montering af borepatronen, g. 12

1. Rengør det koniske hul i borepatron og spindelko-

nus med et rent stykke stof. Sørg for, at der ikke hænger smudspartikler fast på overaden. Ved selv den mindste forurening af en af overaderne forhindres det, at borepatronen kan gribe ordent- ligt om værktøjet. Herved risikerer man, at boret evt. slår sig. Hvis det koniske hul i borepatronen er ekstremt tilsmudset, skal man benytte en rengø- ringsopløsning og et rent stykke stof.

retning (set ovenfra), og åbn spændepatronens bakker.

4. Anbring et stykke træ på maskinbænken, og sænk

spindlen helt ned på træstykket. Tryk til, så patro- nen sidder præcist. Isætning/udskiftning af batteri: Laserdrift Fig. 13

1. Isætning/udskiftning af batteri: Sluk laseren, og

monter eller afmonter låget til batterirummet (14.1). Fjern batterier, og udskift dem med nye (2 stk. AA-batterier).

2. Tænding: Sæt laserens tænd/luk-kontakt (14) i

stilling ”I” for at tænde laseren. Der projiceres to laserlinjer på det emne, der skal bearbejdes, og disse to linjers skæringspunkt angiver borspid- sens centrum.

3. Slukning: Sæt laserens tænd/sluk-kontakt (14) i

• Husk at bestillinger skal være forsynet med artikel- numre samt apparattype og fremstillingsår. m ADVARSEL! Maskinen og emballeringsmaterialet er ikke le- getøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

m Pas på! Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! Søjle og maskinfod, g. 3

1. Stil maskinfoden (1) på gulvet eller på arbejdsbæn-

2. Stil søjlen (2) på grundpladen, så hullerne i søjlen

(2) ugter med hullerne i grundpladen (1).

3. Fastgør søjlen ved at skrue de re sekskantskru-

er (17) ind i grundpladen og spænde dem med en sekskantnøgle. Fjernelse af tandstang, g. 4 For at boremaskinen kan monteres, skal tandstangen (D) først afmonteres.

1. Afmonter ringen (E) ved hjælp af en unbrakonøgle

(SW3), og træk den af søjlen (2).

2. Træk derefter tandstangen (D) ud.

Montering af borebænkholder, g. 5 - 7

det sikres, at borebænkholderen (4) er korrekt for- tandet i forhold til tandstangen.

4. Anbring derefter borebænkholderen (4) med tand-

stangen (D) på søjlen (2), og før tandstangen (D) ind i den nederste tandstangsføring på foden.

5. Fastgør tandstangen (D) ved hjælp af ringen (E).

Vær opmærksom på, at tandstangsføringen på rin- gen (E) skal vende nedad. Fastgør ringen (E) ved at spænde den integrerede unbrakoskrue.

6. Sæt håndsvingene (16) på borebænkholderens (4)

aksel, og fastgør dem med unbrakoskruen. Dette gøres ved hjælp af unbrakonøglen (B)

7. Skru klemmegrebet (3) ind i borebænkholderen

Håndtering af hurtigspændeborepatron Søjleboremaskinen er udstyret med en hurtigspæn- deborepatron. Værktøjsskift kan udføres, uden at der kræves en ekstra patronnøgle, ved at indsætte værk- tøjet i hurtigspændeborepatronen og fastspænde det manuelt. Hastighedsindstilling, g. 1 Maskinens hastighed kan indstilles trinløst. Pas på!

• Hastigheden må kun ændres, mens motoren kører.

• Flyt ikke hastigheds-indstillingsarmen (6) pludseligt; indstil hastigheden langsomt og jævnt, mens maski- nen kører i tomgang.

• Sørg for, at maskinen kan køre uhindret (fjern emner, bor mv.). Med hastigheds-indstillingsarmen (6) kan man tilpasse hastigheden trinløst. Den indstillede hastighed vises i omdrejninger pr. minut på det digitale display (8). Pas på! Man må aldrig lade boremaskinen køre med åbnet kileremsafdækning. Inden man åbner dækslet, skal man altid huske at trække netstikket ud. Man må aldrig række hånden ind i kørende kileremme. Boredybdeanslag, g. 15a Borespindlen har en drejelig skalaring (19) til indstilling af boredybden. Indjusteringsarbejde må kun ske i stil- stand.

• Pres borespindlen ned, til borspidsen ligger an mod emnet.

• Løsn spændeskruen (18), og drej skalaringen (19) frem til anslag.

• Drej skalaringen (19) tilbage svarende til den ønske- de boredybde, og fastlås den med spændeskruen (18). Pas på! Når man indstiller boredybden af en cylindrisk boring, skal man tillægge længden på borspidsen. Indstilling af borebænkens hældning, g. 1, 15

• Løsn sekskantskruen (20) under borebænken (4).

• Indstil borebænken (4) til det ønskede vinkelmål.

• Fastspænd atter bræddebolten (20) for at fastlåse borebænken (4) i denne position. Indstilling af borebænkens højde, g. 16

• Løsn spændeskruen (3).

• Bring borebænken i den ønskede position ved hjælp af håndsvinget (16).

• Spænd atter spændeskruen (3) fast. Indstilling af laser, g. 13 Laseren kan justeres ved hjælp af stilleskruerne (F). Bemærk: Til beskyttelse mod korrosion er alle blan- ke dele indfedtet. Inden borepatronen (12) sættes på spindlen, skal begge dele renses fuldstændigt for fedt med et miljøvenligt opløsningsmiddel, så der sikres op- timal kraftoverførsel. Opstilling af maskinen Inden ibrugtagningen skal boremaskinen monteres stationært på et stabilt underlag. Dette gøres ved hjælp af de to fastgørelsesboringer i bundpladen. Sørg for, at maskinen er frit tilgængelig til drift og til indstillings- og vedligeholdelsesarbejde. Bemærk: Fastgørelsesskruerne må kun spændes så fast, at grundpladen ikke vrides eller deformeres. Hvis den overbelastes for kraftigt, er der risiko for brud. Vær opmærksom på følgende før ibrugtagning Sørg for, at nettilslutningens spænding stemmer overens med typeskiltet. Maskinen må kun sluttes til en stikkon- takt med korrekt jordet installeret beskyttelseskontakt. Boremaskinen er udstyret med en nulspændingsudløser, der beskytter operatøren mod utilsigtet genstart efter et spændingsfald. I så fald skal maskinen startes på ny.

Generelt, g. 14 Tryk på den grønne tænd-kontakt ”I” (9) for at tænde; maskinen startes. Tryk på den røde knap ”O” (9) for at slukke; apparatet slukkes. Pas på ikke at overbelaste apparatet. Hvis motorstøjen bliver svagere under drift, betyder det, at motoren belastes for kraftigt. Undlad at belaste apparatet så kraftigt, at motoren standser. Stå altid foran maskinen under drift. Indsættelse af værktøj i borepatron, g. 1 Sørg altid for, at stikket er trukket ud af stikkontakten, inden der skiftes værktøj. I borepatronen (12) må der kun fastspændes cylinderformede værktøjer med den foreskrevne maksimale skaftdiameter. Der må kun be- nyttes fejlfrit og skarpt værktøj. Der må ikke benyttes værktøj, som har skader på skaftet eller på anden vis er deforme eller beskadigede. Anvend kun tilbehør og ekstraudstyr, som er angivet i brugsanvisningen eller godkendt af producenten. Hvis søjleboremaskinen sid- der fast, skal maskinen slukkes, og boret sættes tilba- ge i udgangsstilling.www.scheppach.com

Der skal stadig være tilstrækkelig afstand mellem em- nets overkant og borets spids. Arbejdshastigheder Under boringen skal man være opmærksom på den rigtige hastighed. Denne afhænger af borets diameter og emnematerialet. Man kan bruge nedenstående liste som hjælp til at væl- ge hastigheden til de forskellige materialer. De angivne hastigheder er kun vejledende værdier. ø bor Gråt støbejern Stål Jern Aluminium Bronze

Forsænknings- og centrerboring Med denne bænkboremaskine kan man udføre fors- ænknings- eller centrerboring. Her skal man være opmærksom på, at forsænkning skal udføres med den laveste hastighed, mens man til centrerboring skal be- nytte en høj hastighed. Træbearbejdning Husk at anvende passende støvudsugning, når der ar- bejdes med træ, da træstøv kan være sundhedsfarligt. Det er obligatorisk at benytte passende åndedrætsma- ske i forbindelse med støvet arbejde. Indstilling af spindeltilbageholdsfjeder, g. 17 Det kan være nødvendigt at indstille spindelreturfje- deren, fordi dens spænding har ændret sig, hvilket be- virker, at spindlen kører for hurtigt eller for langsomt tilbage.

1. Man kan gøre arbejdsrummet større ved at sænke

2. Man skal arbejde på venstre side af boremaski-

3. Indsæt en skruetrækker i den forreste, nederste

rille (1), og hold den på plads.

4. Fjern den udvendige møtrik (3) med en ga󰀨elnøgle

5. Mens skruetrækkeren stadig sidder i rillen, løsnes

den indvendige møtrik (4), til kærven løsner sig fra navet (6). PAS PÅ! Fjeder er under spænding!

6. Drej forsigtigt fjederkappen (2) imod urets retning

med skruetrækkeren, til rillen (1) kan presses ind i navet (6).

7. Sænk spindlen til laveste position, og hold fjeder-

kappen (2) på plads. Når spindlen bevæger sig op og ned som ønsket, spændes den indvendige møtrik (4) igen.

8. Hvis den er for løs, gentages trin 3-5. Hvis den er

for stram, i omvendt rækkefølge trin 6.

9. Spænd den udvendige møtrik (3) mod den indven-

dige møtrik (4) med en ga󰀨elnøgle.

10. BEMÆRK: Undgå at overspænde, og sørg for ikke

at begrænse spindlens bevægelse! Spindlens aksiale slør, g. 18 Hvis spindlen bender sig i nederste position, skal du dreje den med hånden. Hvis sløret er for stort, gør du som følger:

uden at begrænse spindlens op- og nedbevægel- se (et lille slør er normalt).

3. Spænd kontramøtrikken (21) til igen.

Fastspænding af emne Emnet skal principielt fastspændes ved hjælp af en ma- skinskruestik eller med passende spændemiddel. Hold aldrig emner i hånden! Ved boringen skal emnet kunne bevæge sig på borebænken (4), så der er mulighed for selvcentrering. Emnet skal altid sikres mod drejning/ vridning. Dette gøres bedst ved at lægge emnet eller maskinskruestikken an mod et fast anslag. Pas på! Pladedele skal fastspændes, så de ikke kan blive revet op. Indstil borebænken korrekt mht. højde og hældning i forhold til emnet.www.scheppach.com

Træk altid netstikket ud, før der foretages indstil- lings-, vedligeholdelses- eller reparationsarbejde. m Arbejde, der ikke er beskrevet i denne drift- svejledning, må kun gennemføres på et autorise- ret værksted. Der må kun benyttes originale dele. Lad maskinen køle helt af, inden du påbegynder vedligeholdelses- og rengøringsarbejde. Fare for forbrænding! Inden hver brug skal man kontrollere maskinen for syn- lige fejl og mangler såsom løse, slidte eller beskadige- de dele, korrekt montering af skruer eller andre dele. Udskift beskadigede dele. Rengøring Undlad brug af rengørings- eller opløsningsmidler. Ke- miske sto󰀨er kan angribe maskinens plastdele. Rengør aldrig maskinen under rindende vand.

• Rengør maskinen grundigt efter hver brug.

• Rengør udluftningsåbningerne og maskinens over- ader med en blød børste, en pensel eller en klud.

• Fjern evt. spåner, støv og smuds med en støvsu- ger.

• Husk at smøre bevægelige dele med jævne mel- lemrum.

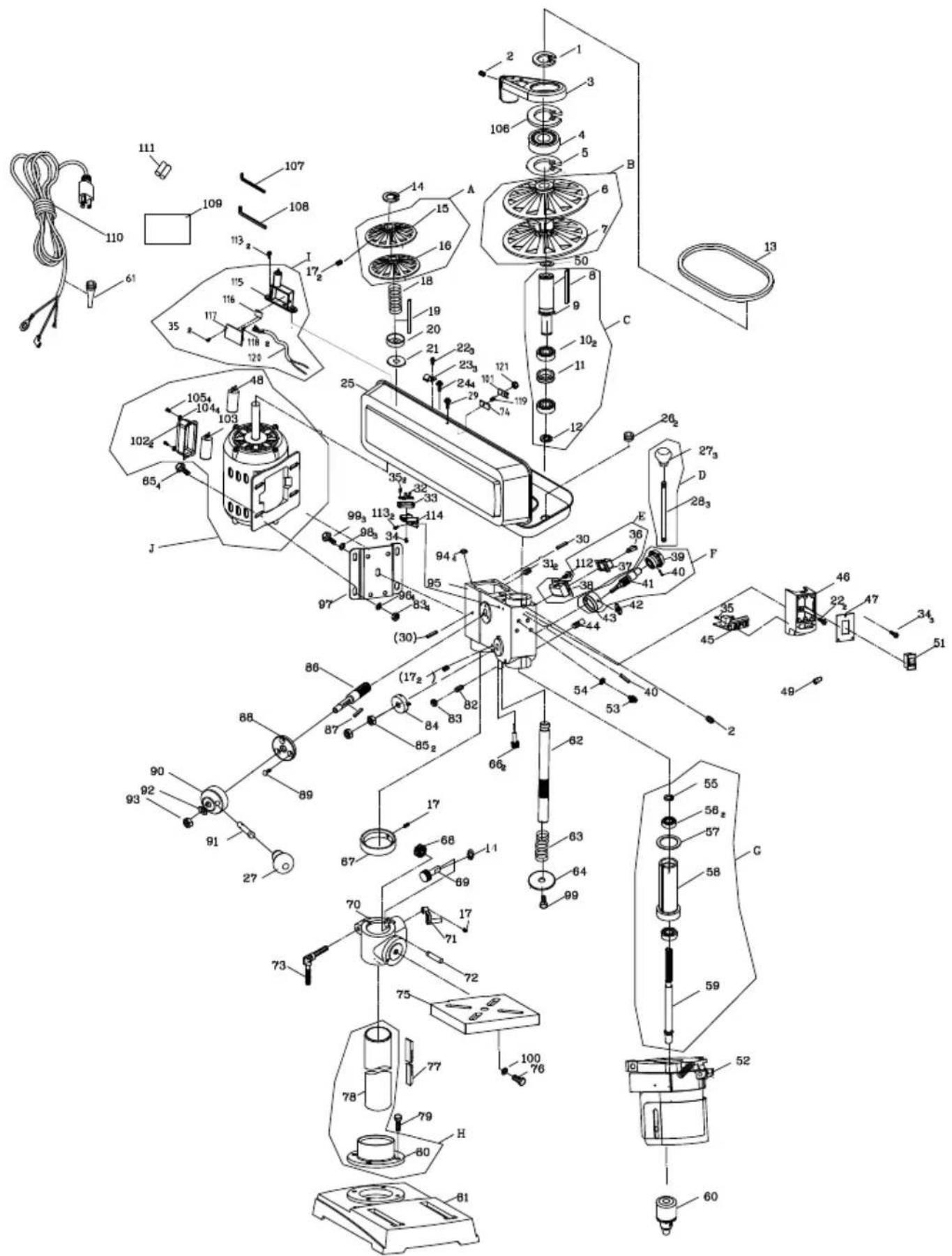

• Sørg for, at der ikke kommer smøremiddel på kon- takter, kileremme, drivremsskiver og borearme. Serviceinformationer Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Kilerem, bor, batteri

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den op- timale opbevaringstemperatur er mellem 5 og 30˚C. Opbevar elværktøjet i den originale emballage. Tildæk elværktøjet for at beskytte det mod støv el- ler fugt. Opbevar brugsanvisningen sammen med elværktøjet.

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-be- stemmelser. Nettilslutningen hos kunden samt den an- vendte forlængerledning skal opfylde disse forskrifter. Vigtige anvisninger Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan mo- toren tændes igen. Defekt elektrisk tilslutningsledning Der opstår ofte isoleringsskader på elektriske tilslut- ningsledninger. Årsagerne hertil kan være:

• Tryksteder, når tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.

• Knæksteder, når tilslutningsledning fastgøres eller trækkes forkert.

• Skæresteder, når tilslutningsledningen køres over.

• Isolationsskader, når stikket trækkes ud af stikkon- takten på væggen.

• Revner pga. ældning af isoleringen. Sådanne defekte elektriske tilslutningsledninger må ik- ke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutnings- ledningen ikke hænger i lysnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de rele- vante VDE- og DIN-bestemmelser. Der må kun anven- des tilslutningsledninger med mærkningen H05VV-F. Påtryk af typebetegnelsen på tilslutningskablet er et krav. Tilslutningstype Y Hvis nettilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at undgå risici. Vekselstrømsmotor

• Netspændingen skal andrage 230V~.

• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter. Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere. Ved forespørgsler bedes følgende data opgives:

• Disse erklæringer gælder kun for apparater, der in- stalleres og sælges i landene i EU, og som er un- derlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortska󰀨else af brugte elektriske og elektroniske apparater (elskrot). Oplysninger om batteriloven Brugte (genopladelige) batterier hører ikke til husholdningsa󰀨aldet, men skal indsam- les og/eller bortska󰀨es separat!

• For sikker udtagning af (genopladelige) batterier fra det elektriske apparat og for information om dets type og/eller kemiske system skal du være opmærk- som på de yderligere oplysninger i betjenings- eller monteringsvejledningen.

• Ejere og/eller brugere af (genopladelige) batterier er juridisk forpligtet til at returnere sådanne efter brug. Returneringen er begrænset til levering af normale husholdningsmængder.

• Brugte batterier kan indeholde forurenende sto󰀨er eller tungmetaller, der kan skade miljøet og menne- skers sundhed. Genanvendelse af brugte batterier og udnyttelse af de ressourcer, de måtte indeholde, bidrager til at beskytte disse to vigtige goder.

• Symbolet med den overstregede skraldespand be- tyder, at (genopladelige) batterier ikke må bortskaf- fes sammen med husholdningsa󰀨ald.

• Hvis også forkortelserne Hg, Cd eller Pb er vist un- der skraldespandssymbolet, betyder dette følgende: - Hg: Batteri indeholder mere end 0,0005 % kvik- sølv - Cd: Batteri indeholder mere end 0,002 % cadmi-

• (Genopladelige) batterier kan aeveres gratis på føl- gende steder: - O󰀨entlige bortska󰀨elses- og/eller indsamlings- steder (f.eks. kommunale genbrugsstationer) - Salgssteder for (genopladelige) batterier - Tilbagetagningssteder for det fælles tilbagetag- ningssystem for brugte apparat-batterier - Producentens tilbagetagningssted (hvis produ- centen ikke er medlem af det fælles tilbagetag- ningssystem)

• Disse erklæringer gælder kun for (genopladelige) batterier, der sælges i landene i EU, og som er un- derlagt det europæiske direktiv 2006/66/EF. I lande uden for EU kan der gælde forskellige regler for bort- ska󰀨else af (genopladelige) batterier.

13. Bortska󰀨else og genanvendelse

Oplysninger om emballage Emballagematerialerne er genan- vendelige. Emballage skal altid bortska󰀨es jf. gældende miljøreg- ler. Oplysninger om loven om brugt elektrisk og elek- tronisk udstyr (elskrot) Brugt elektrisk og elektronisk udstyr (el- skrot) hører ikke til husholdningsa󰀨aldet, men skal indsamles og/eller bortska󰀨es se- parat!

• Brugte (genopladelige) batterier, der ikke er perma- nent installeret i et brugt apparat, skal udtages i in- takt tilstand inden aevering! Sådanne batterier skal bortska󰀨es i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådan- ne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine per- sonlige oplysninger på det brugte apparat, der skal bortska󰀨es!

• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortska󰀨es sammen med husholdningsa󰀨ald.

• Brugte elektriske og elektroniske apparater (elskrot) kan aeveres gratis på følgende steder: - O󰀨entlige bortska󰀨elses- og/eller indsamlings- steder (f.eks. kommunale genbrugsstationer) - Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt. - Du kan gratis aevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kant- længde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aevere sådanne apparater på et an- det autoriseret indsamlingssted i dit nærområde. - Du kan indhente yderligere tilbagetagningsbetin- gelser hos producenter og distributører hos dis- ses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.www.scheppach.com

14. Afhjælpning af fejl

Advarsel: Inden fejlnding skal man altid slukke for maskinen og trække stikket ud af stikkontakten. Fejl Problem Løsning Aksen kører for hurtigt eller for langsomt tilbage i udgangsposition Fjederforspænding indstillet forkert. Indstilling af forspænding: se ”Spindelreturfjeder”. Borepatronen løsner sig hele tiden fra spindlen trods gentagen fastspænding Smuds, fedt eller olie på spindlen eller på borepatronens inderside. Anvend et husholdningsrengøringsmiddel til rengøring af spindlens og borepatronens overflade. Se også ”Montering af borepatron”. Kraftig støjudvikling under driften Forkert kileremsspænding. Indstil kileremsspændingen igen. Se også ”Valg af hastighed og kileremsspænding”. Spindlen er for tør. Test spindlen. Se også ”Smøring”. Remskiven på spindlen er løs. Kontrollér, at møtrikken på remskiven sidder fast, og spænd den evt. efter. Remskiven på motoren er løs. Spænd indstillingsskruen på remskivemotoren fast. Træet splintrer ved borets udgangsåbning Manglende egnet underlag under emnet. Brug kun egnet underlag. Se også ”Indstilling af bord og emne”. Emnet rives ud af hånden Manglende egnet underlag under emnet eller utilstrækkeligt fastgjort. Læg underlagsplader under emnet, eller fastgør det. Boret gløder Forkert hastighed. Reguler hastigheden. Se også ”Valg af hastighed og kileremsspænding”. Der kommer ikke spåner ud af borehullet. Kør boret ud af borehullet med jævne mellemrum for at komme af med spånerne. Uskarpt bor. Opslib boret. For lille fremføring. Forøg fremføringen. Boret løber skævt, eller hullet er ikke rundt Hårde områder i træet, eller borspidsens længde og vinkel er forskellig. Opslib boret. Boret er bøjet. Udskift boret. Boret blokerer i emnet Emne og bor står skråt, eller fremføringen er for stor. Læg noget under emnet, eller fastgør det. Se også ”Positionering af emne”. Utilstrækkelig kileremsspænding Indstil kileremsspændingen. Se også ”Valg af hastighed og kileremsspænding”. Boret går meget skævt og vibrerer Bøjet bor. Anvend et lige bor. For kraftig slitage af spindellejet. Udskift spindellejet. Bor er ikke fastspændt centralt i borepatronen. Kontrollér centreringen. Se også ”Indsætning af bor”, Borepatron er ikke rigtigt fastgjort. Fastgør borepatronen korrekt. Se også ”Montering af borepatron”www.scheppach.com 275www.scheppach.com
