DP19Vario - Borrmaskin SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Pelarborrmaskin för arbetsbänk
Märke	Scheppach
Modell	DP19Vario
Ingångsspänning	230-240 V~, 50 Hz
Märkeffekt	550 W
Motorvarvtal	1490 min⁻¹
Utgångsvarvtal (kontinuerligt justerbart)	440 - 2 580 min⁻¹
Chuckhållare	B16
Chuckkapacitet	1,5 - 13 mm
Borrdjup	60 mm
Borrboard	190 x 190 mm
Bordets vinkeljustering	45° - 0° - 45°
Pelardiameter	59,5 mm
Höjd	870 mm
Vikt	27 kg
Laserklass	2
Laservåglängd	650 nm
Lasereffekt	< 1 mW
Ljudtrycksnivå (LpA)	473,8 dB (osäkerhet 3 dB)
Ljudeffektnivå (LWA)	486,8 dB (osäkerhet 3 dB)
Vibrationsemissionsvärde (a_h)	1,7 m/s² (osäkerhet 1,5 m/s²)
Bearbetningsbara material	Metall, trä, plast, kakel
Huvudfunktioner	Borrning, brotschning, centrumborrning, försänkning
Säkerhetsutrustning	Nedfällbart spånskydd, nödstopp (röd brytare), nollspänningsutlösare
Underhåll och rengöring	Rengör med borste eller dammsugare, smörj rörliga delar, använd inte lösningsmedel
Slitagedelar	Kilrem, borr, batteri
Reparerbarhet	Lämna reparationer till kvalificerad fackman, använd endast originalreservdelar

Vanliga frågor - DP19Vario SCHEPPACH

Hur byter man borrchucken?

Rengör chuckens koniska hål och spindelkonen med en ren trasa. Tryck in chucken så långt som möjligt på spindelns nos. Öppna chuckbackarna, placera en träbit på bordet och sänk spindeln för att trycka fast chucken ordentligt.

Hur ställer man in rotationshastigheten?

Varvtalet ställs in kontinuerligt med varvtalsreglaget (6) endast när motorn är igång. Hastigheten visas på den digitala displayen (8) i varv per minut.

Hur använder man styrlasern?

Aktivera lasern med strömbrytaren (14) i läge 'I'. Två laserlinjer korsas på arbetsstycket för att indikera borrcentrum. För att stänga av, sätt strömbrytaren i läge '0'.

Hur ställer man in borrdjupet?

Sänk spindeln tills borrspetsen nuddar arbetsstycket. Lossa låsskruven (18), vrid graderingsringen (19) framåt till stopp, vrid sedan tillbaka den till önskat djup och låt den med skruven.

Hur ställer man in bordets lutning?

Lossa sexkantsskruven (20) under bordet, ställ in önskad vinkel (45° till 0° till 45°), dra sedan åt skruven.

Vilka typer av borr kan jag använda?

Använd borr med cylindriskt skaft från 1,5 mm till 13 mm diameter. Borren ska vara vässkärpta och oskadade.

Hur underhåller jag borrmaskinen?

Koppla ur stickkontakten före underhåll. Rengör maskinen med en mjuk borste, pensel eller dammsugare. Smörj regelbundet rörliga delar, men undvik smörjmedel på brytare, remmar och remskivor.

Vad gör man om borren fastnar i arbetsstycket?

Tryck inte längre nedåt och stoppa omedelbart maskinen. Undersök orsaken till blockeringen (vridning, för hög matning). Placera ett stöd under arbetsstycket eller fäst det ordentligt.

Kan jag borra i metall med denna borrmaskin?

Ja, borrmaskinen är avsedd för metall, trä, plast och kakel. Anpassa hastigheten efter borrdiameter och material (se hastighetstabellen i bruksanvisningen).

Hur byter man kilremmen?

Koppla ur nätkontakten. Öppna remskyddet. Lossa remmen genom att släppa spänningen, ta bort den gamla och installera den nya enligt vägen. Justera spänningen och stäng remskyddet. Denna procedur beskrivs i bruksanvisningen.

BRUKSANVISNING DP19Vario SCHEPPACH

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Varning! Vid åsidosättande kan det förekomma livsfara, skaderisk och verktyget kan skadas!
	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd skyddsglasögon!
	Använd hörselskydd!
	Använd andningsskydd vid dammutveckling!
	Bär inte långt hår löst. Använd härnät.
	Använd inga handskar.
	Observera! Laserstrålning
	Produkten uppfyller kraven i gällande europeiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 238
2. Apparatbeskrivning (bild 1-2) 238
3. Leveransomfång 238
4. Avsedd användning 239
5. Allmänna säkerhetsanvisningar 239
6. Tekniska specifikationer 242
7. Före idrifttagning 242
8. Montering....243
9. Manövrering....244
10. Elektrisk anslutning....245
11. Rengöring och underhåll 246
12. Lagring....246
13. Avfallshantering och återvinning 247
14. Felsökning....248
15. Försäkran om överensstämmelse 280

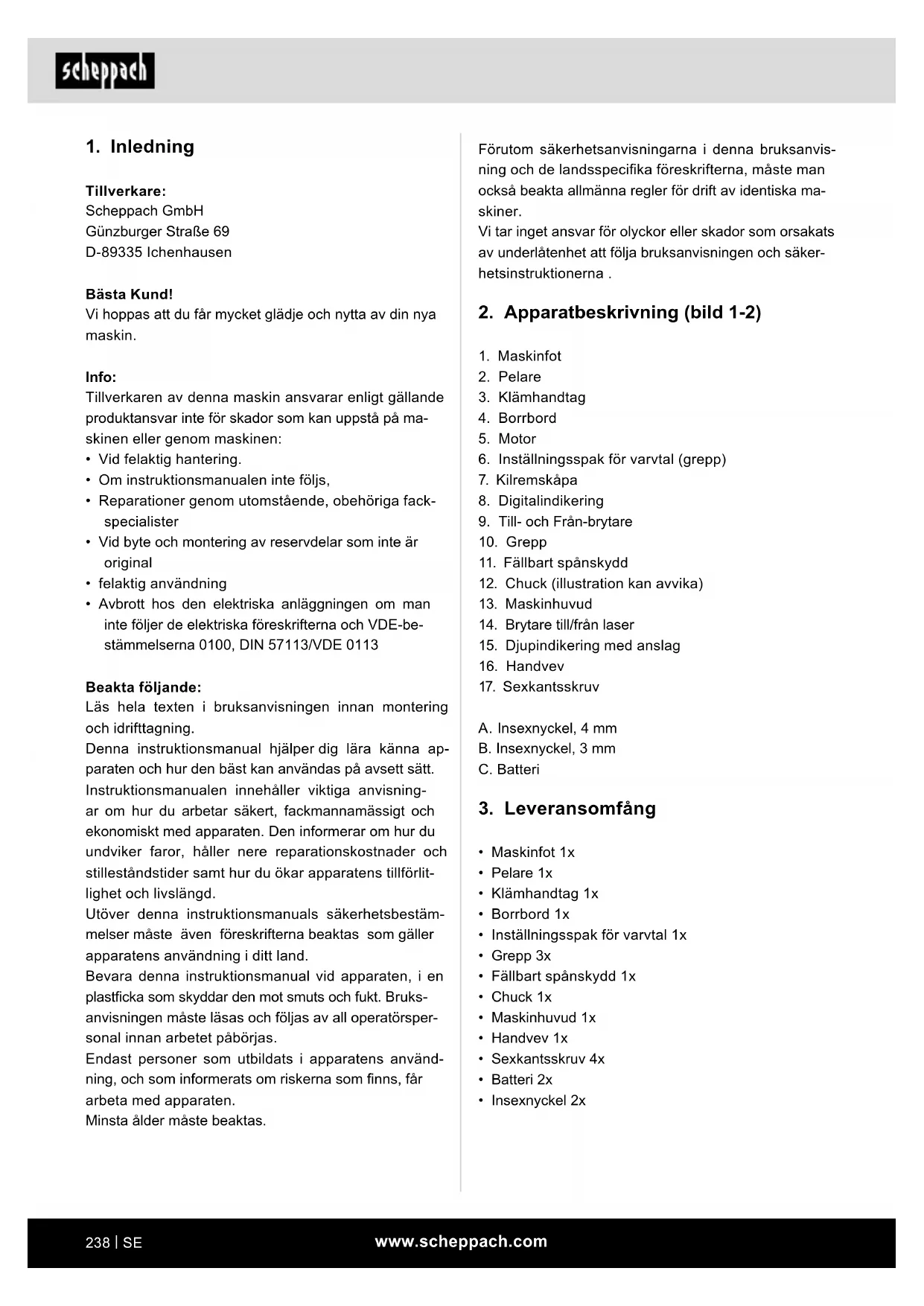

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om instruktionsmanualen inte följs,
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
- felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleständstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten.

Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1-2)

1. Maskinfot
2. Pelare
3. Klämhandtag
4. Borrbord
5. Motor
6. Inställningsspak för varvtal (grepp)
7. Kilremskåpa
8. Digitalindikering
9. Till- och Från-brytare
10. Grepp
11. Fällbart spånskydd
12. Chuck (illustration kan avvika)
13. Maskinhuvud
14. Brytare till/från laser
15. Djupindikering med anslag
16. Handvev
17. Sexkantsskruv

A. Insexnyckel, 4 mm

B. Insexnyckel, 3 mm

C. Batteri

3. Leveransomfång

• Maskinfot 1x
• Pelare 1x
• Klämhandtag 1x
• Borrbord 1x
• Inställningsspak för varvtal 1x
• Grepp 3x
  • Fällbart spånskydd 1x
• Chuck 1x
• Maskinhuvud 1x
• Handvev 1x
• Sexkantsskruv 4x
• Batteri 2x
• Insexnyckel 2x

4. Avsedd användning

Bänkborrmaskinen är konstruerad för borrning i metall, trä, plast och kakel. Cylinderskaftborrar med en borrdiameter på från 1,5 mm till 13 mm kan användas.

Apparaten är avsedd för användning i gör-det-självsektorn. Den är inte konstruerad för kontinuerlig industriell användning. Apparaten är inte avsedd att användas av personer under 16 år. Ungdomar över 16 år får endast använda apparaten under tillsyn. Tillverkaren ansvarar inte för skador som orsakas av felaktig hante-ring eller felaktig användning.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

⚠ WARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

Elsäkerhet

a) Elverktygets stickkontakt måste passa i elutta- get. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade elredskap. Intakta stickkontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte sladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elredskapet eller för att dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, föremål med vassa kanter och rörliga ma- skindelar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) Om du använder en förlängningssladd när du arbetar med ett elredskap utomhus måste den vara avsedd för utomhusbruk. Förlängningssladdar som är avsedda för utomhusbruk minskar risken för elstötar.
f) Använd en jordfelsbrytare om du måste använda elredskapet i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Ett ögonblicks oaktsamhet vid användning av elverktyget kan leda till allvarliga olyckor.
b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elredskapets användning, som munskydd, halksäkra säkerhetsskor, hjälm och hörselskydd, minskar risken för personskador.
c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på bryta-ren när du bär elverktyget, eller om elverktyget är tillslaget när det ansluts till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel inuti en roterande maskindel kan orsaka personskador.

e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar på avständ från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om det finns monterade anordningar för dammsugning och dammuppsamling ska du se till att de är anslutna och används på rätt sätt. Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

Använda och hantera elverktyget

a) Överbelasta inte maskinen. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskininställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på el- redskapets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt anvisningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

Service

a) Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

Säkerhetsanvisningar för borrmaskiner

a) Borrmaskinen måste säkras. En felaktigt fast-satt borrmaskin kan röra sig eller välta och det kan leda till skada.

b) Arbetsstycket måste klämmas fast eller fästas på arbetsstyckets stöd. Borra inte in i arbetsstycken som är för små för säker fastspänning. Att hålla arbetsstycket för hand kan orsaka skada.

c) Använd inga handskar. Handskar kan fångas in av roterande delar eller borrspån vilket kan leda till skador.

d) Håll dina händer borta från borrområdet med-an elverktyget körs. Kontakt med roterande delar eller borrstycken kan orsaka skada.

e) Borrmaskinen måste rotera innan den styrs till arbetsstycket. Annars kan borrmaskinen fångas i arbetsstycket och orsaka oväntad rörelse av arbetsstycket och skada.

f) Om borrverktyget är blockerat, sluta trycka ner och stäng av elverktyget. Undersök och eliminera orsaken till blockeringen. Blockering kan leda till oväntad rörelse av arbetsstycket och skador.

g) Undvik långa borrspån genom att avbryta det nedåtriktade trycket regelbundet. Vassa metallspån kan fastna och orsaka skador.

h) Ta aldrig bort borrspån från borrområdet medan elverktyget körs. Ta bort borrspån genom att flytta borrverktyget bort från arbetsstycket, stäng av verktyget och vänta tills borrverktyget stoppar. Använd hjälpmedel såsom en borste eller en krok för att ta bort spånen. Kontakt med roterande delar eller borrstycken kan orsaka skada.

i) Den tillåtna hastigheten på applikationsverktyg med märkhastighet måste vara minst lika hög som den maximala hastighet som anges på elverktyget. Tillbehör som snurrar snabbare än tillåtet kan brytas av och flyga runt.

Obs: Laserstrålning Titta inte in i strålen Laserklass 2

Skydda dig själv och din omgivning genom lämpliga olycksförebyggande åtgärder!

• Titta inte direkt in i laserstrålen med oskyddade ögon.
• Titta inte direkt in i strålgången.
• Rikta inte laserstrålen mot reflekterande ytor, människor och djur. Även en laserstråle med låg effekt kan orsaka ögonskador.
• Varning - om lasern hanteras på annat sätt än vad som beskrivs här, kan det leda till exponering av farlig strålning.
• Öppna inte lasermodulen. Det kan oväntat leda till strålningsexponering.
• Ta bort batterierna om apparaten inte ska användas på länge.
• Lasern får inte bytas ut mot en laser av annan typ.
• Laserreparationer får göras endast av lasertillverkaren eller ett auktoriserat företag.

Säkerhetsanvisningar för hantering av batterier

1. Se till att batterierna sätts i med rätt polaritet (+ och -) enligt vad som anges på batteriet.

2. Kortslut inte batterierna.

3. Ladda upp bara laddbara batterier.

4. Överladda inte batterierna!

5. Blanda inte gamla och nya batterier eller batterier av olika typer och tillverkare! Byt samtidigt ut alla batterier i en sats.

6. Ta omedelbart ut använda batterier från apparaten och kassera dem på ett korrekt sätt! Släng inte batterier tillsammans med hushållsavfall. Defekta eller använda batterier måste återvinnas i enlighet med direktiv 2006/66/EG. Lämna batterier och/eller apparaten via de tillgängliga insamlingsenheterna. Du kan få information om var du hittar återvinningsstationer hos din kommun.

7. Hetta inte upp batterierna!

8. Svetsa eller löd inte direkt på batterierna!

9. Plocka inte isär batterierna!

10. Deformera inte batterierna!

11. Kasta inte batterier i elden!

12. Förvara batterier utom räckhåll för barn.

13. Barn får inte utan överinseende byta batterier!

14. Förvara inte batterierna i närheten av eld, spisar och andra värmekällor. Placera inte batteriet i direkt solljus. Använd och förvara dem i fordon vid varmt väder.

15. Förvara oanvända batterier i originalförpackningen och håll dem från metallföremål. Blanda inte ihop uppackade batterier med varandra! Det kan leda till kortslutning av batteriet och därmed till skador, brännskador och till och med brandfara.

16. Ta ur batterierna från apparaten när den inte används under längre tid, såvida det inte är en nödsituation!

17. Rör INTE batterier som har läckt utan lämpligt skydd. Om utläckt vätska kommer i kontakt med huden, bör du omedelbart spola det hudområdet under rinnande vatten. I vilket fall som helst ska du förhindra att ögon och mun kommer i kontakt med vätskan. Sök i ett sådana fall omedelbart kontakt med läkare.

18. Rengör batterikontakterna och kontakterna i apparaten innan du sätter i batterierna.

⚠️ VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Restrisker

Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Kvarstående risker kan minimeras om "Säkerhetsanvisningar" och "Avsedd användning" liksom bruksanvisningen beaktas tillsammans.
• Belasta inte maskinen i onödan: för högt tryck vid borrningen skadar snabbt insättningsverktyget. Detta leder till försämringar i maskinens arbetseffekt och i snittets exakthet.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget.
• Använd det verktyg som rekommenderas i den här handboken. Så får du en apparat som ger optimal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.
• Innan inställnings- eller underhållsarbeten utförs stänger man av apparaten och drar ut nätstickkontakten.

6. Tekniska specifikationer

Nominell ingångsspänning 230-240V\~ 50 Hz

Nominell effekt 550 W
Motorvarvtal 1490 min	-1
Utgångsvarvtal (steglöst inställbart)	440 - 2580 min-1
Chuckfäste B16
Chuck 1,5 - 13 mm.
Storlek borrbord 190 x 190 mm
Vinkeljustering	45° - 0° - 45°
Borrdjup	60 mm
Pelardiameter	59,5 mm
Höjd	870 mm
Vikt	27 kg
Laserklass	2
Våglängd laser 650 mm
Effekt laser	1mW

Med förbehåll för tekniska ändringar!

Buller och vibration

Bullervärden har fastställts i enlighet med EN 62841.

Ljudtrycksnivå L_pA	73,8 dB
Osäkerhet K_pA	3 dB
Ljudeffektnivå L_WA	86,8 dB
Osäkerhet K_WA	3 dB

Använd ett hörselskydd.

Buller kan orsaka hörselskador. Totalvärden vibrationer (vektorsumma i tre riktningar) har fastställts i enlighet med EN 62841.

Vibrationsemissionsvärde a_h=1,7 m/s^2

Osäkerhet K = 1,5 m/s²

Det angivna vibrationsemissionsvärdet har uppmätts med en standardiserad testmetod och det kan ändras och i undantagsfall överstiga det angivna värdet beroende på det sätt på vilket elverktyget används.

Det angivna vibrationsemissionsvärdet kan användas för jämförelse med andra elverktyg.

Det angivna vibrationsemissionsvärdet kan också användas för en preliminär bedömning av maskinens negativa inverkan.

7. Före idrifttagning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

⚠️ WARNING!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

8. Montering

⚠ Observera!

Montera klart hela maskinen innan idrifttagning!

Pelare och maskinfot, bild 3

1. Ställ maskinfoten (1) på golvet eller på arbetsbänken.

2. Ställ pelaren (2) på bottenplattan så att hålen på pelaren (2) överensstämmer med hålen i bottenplattan (1).

3. Skruva in de fyra sexkantsskruvarna (17) för att fästa pelaren i bottenplattan och dra fast dem med en sexkantsnyckel.

Ta bort kuggstång, bild 4

För att kunna montera din borrmaskin måste du börja med att demontera kuggstången (D).

1. Demontera ringen (E) med hjälp av en insexnyckel (nyckelstorlek 3) och dra denna från pelaren (2).
2. Dra nu ut kuggstången (D).

Montering borrbordshållare, bild 5-7

1. Stick in kuggstången (D) i borrordshållarens (4) spår.

2. Rikta in kuggstången (D) i mitten av borrbordshållaren (4).

3. Se till att borrbordshållarens (4) kuggar hamnar rätt mot kuggstången när kuggstången (D) sammanförs inuti spåret.

4. Sätt nu borbordshållaren (4) med kuggstången (D) på pelaren (2) och för in kuggstången (D) i den undre kuggstångsstyrningen på stativfoten.

5. Säkra kuggstången (D) med hjälp av ringen (E). Se här till att kuggstångsstyrningen på ringen (E) pekar nedåt. Fixera nu ringen (E) genom att dra åt den integrerade insexskruven.

6. Sätt handveven (16) på axeln på borrbordshållaren (4) och säkra detta med sexkantshålskruven. Använd sexkantshålskruven (B) till detta

7. Skruva in klämhandtaget (3) i borrbordshållaren (4).

Montering maskinhuvud och pelare, bild 8

1. Sätt maskinhuvudet (13) på pelaren (2).

2. Ställ in borrmaskinens spindel, bordet och bottenplattan i linje och dra fast insexskruven, som finns på sidan av maskinhuvudet, ordentligt. (Insexnyckel nyckelbredd 4 / A)

Montering av greppen, bild 9+10

1. Skruva fast tre grepp (10) stadigt i grepphållarens gänga. Använd sexkantsnyckeln till detta.

2. Skruva in den andra inställningsspaken för varvtal (grepp) (6) i grepphållaren för hastighetsinställningen. Använd sexkantsnyckeln till detta.

Montering fällbart spånskydd och chuck, bild 11

1. Skjut på det fällbara spånskyddet (11) på spindeln på maskinhuvudet och säkra detta med en krysskruvdragare.

Montering av chuck, bild 12

1. Rengör det koniska hålet i chucken och spindelkonan med en ren tygbit. Säkerställ att inga smutspartiklar sitter kvar på ytan. Genom den minsta nedsmutsning på en av ytorna förhindras chuckens felfria grepp. Därigenom kan borret eventuellt slå. När det koniska hålet i chucken är extremt nedsmutsat använder du rengöringslösning på en ren tygbit.

2. Skjut chucken så långt som möjligt på spindelno- sen.

3. Vrid chuckens yttre ring moturs (sett uppifrån) och öppna chuckens käftar.

4. Lägg ett stycke trä på maskinbordet och sänk spindeln ned till trästycket. Tryck ordentligt så att chucken sitter exakt.

Isättning/byte av batteri: Drift laser Bild 13

1. Isättning/byte av batteri: Stäng av lasern och ta bort eller sätt i locket till batterifacket (14.1). Ta bort batterierna och sätt in nya (2 st AA-batterier).

2. Starta: Slå på lasern genom att ställa laserns Till-/Från-brytare (14) i läget "l". På arbetsstycket som ska bearbetas projiceras två laserlinjer, vars snitt-punkt visar borrspetsens centrum.

3. Stänga av: Ställ laserns Till-/Från-brytare (14) i läget "0".

Inställning av lasern, bild 13

Lasern justeras via inställningsskruvarna (F).

Anvisning: Alla blanka delar är smorda med fett som skydd mot korrosion. Innan chucken (12) sätts på spin- deln måste båda delarna göras helt fettfria med ett miljövänligt lösningsmedel så att en optimal kraftöver- föring är säkerställd.

Maskinens uppställning

Före idrifttagningen måste borrmaskinen monteras stationärt på ett fast underlag.

Använd de båda fästhålen i golvplattan till detta. Var noga med att maskinen kan nås utan problem för driften och för inställnings- och underhållsarbeten.

Anvisning: Fästskruvarna får bara dras fast så mycket att bottenplattan inte spänns eller deformeras. Vid överdriven påverkan finns det risk för brott.

Tänk på detta före idrifttagning

Se till att nätanslutningens spänning överensstämmer med typskylten. Anslut maskinen bara till ett eluttag med korrekt installerad jordad stickpropp. Borrmaskinen är utrustad med en nollspänningsutlösare som skyddar användarna mot en oönskad omstart efter ett spänningsfall. Vid ett sådant fall måste maskinen startas på nytt.

9. Manövrering

Allmänt, bild 14

För att starta trycker du på den gröna På-knappen "I" (9) och maskinen startar. För att stänga av trycker du på den röda knappen "O" (9) och apparaten stängs av. Var noga med att inte överbelasta apparaten.

Om motorljudet sjunker under driften belastas motorn för mycket.

Belasta inte apparaten så mycket att motorn stannar. Stå alltid framför maskinen under driften.

Sätt in verktyg i chuck, bild 1

Se alltid till att stickkontakten är urdragen före verktygsbyte. I chucken (12) får endast cylindriska verktyg med angiven maximal skaftdiameter spännas in. Använd endast ett perfekt och vasst verktyg. Använd inga verktyg som är skadade vid skaftet eller missformade eller skadade på annat sätt. Använd bara tillbehör och extrautrustning som anges i instruktionsmanualen eller har godkänts av tillverkaren. Om pelarborrmaskinen skulle blockera stänger du av maskinen och återgår till utgångsläget med borren.

Snabbchuckens hantering

Pelarborrmaskinen är utrustad med en snabbchuck. Verktygsbyten kan utföras utan att en extra chucknyckel tas till hjälp eftersom man sätter in verktyget i snabbchucken och spänner fast det för hand.

Varvtalsinställning, bild 1

Maskinens varvtal kan ställas in steglöst.

Observera!

• Varvtalet får endast förändras när motorn arbetar.
• Förflytta inte inställningsspaken för varvtalet (6) ryckigt. Ställ in varvtal långsamt och jämnt medan maskinen går på tomgång.
• Sörj för att maskinen kan arbeta obehindrat (ta bort arbetsstycken, borr etc.).

Med inställningsspaken för varvtalet (6) kan varvtalet anpassas steglöst. Den inställda hastigheten visas i varv per minut på digitaldisplayen (8).

Observera! Låt aldrig borrmaskinen gå med öppet kilremsskydd. Dra alltid ut nätstickkontakten innan locket öppnas. Ta aldrig i en kilrem i drift.

Borrdjupanslag, bild 15a

Borrspindeln har en vridbar skalring (19) för inställning av borrdjupet. Inställningsarbeten ska endast utföras under driftpauser.

• Tryck borrspindeln neråt tills borrspetsen ligger mot arbetsstycket.
• Lossa klämskruven (18) och vrid skalringen (19) framåt, ända till anslag.
• Vrid tillbaka skalringen (19) till det önskade borrdjupet och fixera med klämskruven (18).

Observera! Vid inställning av borrdjupet för ett cylindriskt borrhål måste du även lägga till borrspetsens längd.

Ställ in borbordets lutning, bild 1, 15

• Lossa sexkantsskruv (20) under borbordet (4).
• Ställ in borrbordet (4) på det önskade vinkelmättet.
• Dra fast vagskruven (20) igen för att fixera borrbordet (4) i denna position.

Ställ in borrbordets höjd, bild 16

• Lösgör spännskruven (3).
• Ställ borrbordet i den önskade positionen med hjälp av handveven (16).
  • Dra fast spännskruven (3) igen.

Ställ in spindelns returfjäder, bild 17

Det kan vara nödvändigt att ställa in spindelns returfjäder för att dess spänning har förändrats och spindeln därför förs tillbaka för snabbt eller för långsamt.

1. För mer fritt arbetsutrymme, sänk ner bordet.
2. Arbeta på borrmaskinens vänstra sida.
3. Sätt en skruvmejsel i det främre, undre spåret (1) och håll denna på plats.
4. Avlägsna den yttre muttern (3) med en blocknyckel (SW14)
5. Med skruvmejseln fortfarande i skåran lossas den inre muttern (4) tills jacket lossnar från navet (6). VARNING fjädern är spänd!
6. Vrid försiktigt fjäderlocket (2) moturs med skruvmejseln tills spåret (1) kan tryckas in i navet (6).
7. Sänk spindeln till det lägsta läget och håll fjäderlocket (2) på plats. När spindeln rör sig upp och ner som du vill drar du återigen åt den inre muttern (4).
8. Är den för lös upprepas stegen 3-5. Är den för hård, steg 6 i omvänd ordning.
9. Säkra den yttre muttern (3) mot den inre muttern (4) med en blocknyckel.
10. ANVISNING: Dra inte för mycket och begränsa inte spindelns rörelse!

Spindelns axiala spel, bild 18

När spindeln är i det undre läget vrider du den för hand. Märker du ett för stort spel gör du enligt följande:

1. Lossa läsmuttern (21).
2. Vrid skruven (22) medurs för att jämna ut spelet utan att inkräkta på spindelns upp- och nedrörelse (ett litet spel är normalt).
3. Dra fast låsmuttern (21) igen.

Spänn arbetsstycke

Spänn principiellt fast arbetsstycken med hjälp av ett maskinskruvstäd eller lämpligt spännmedel. Håll aldrig arbetsstycken med handen! Vid borrning ska arbetsstycket vara rörligt på borrordet (4), så att en självcentrering kan ske. Arbetsstycket måste säkras så att det inte förvrids. Detta görs bäst genom att arbetsstycket resp. maskinskruvstädet läggs vid ett fast anslag.

Observera! Plätdelar måste spännas fast så att de inte kan slitas upp. Ställ in borrordets höjd och lutning korrekt anpassat till arbetsstycket. Avståndet mellan arbetsstyckets övre kant och borrspetsen måste vara tillräckligt.

Arbetshastigheter

Var noga med rätt varvtal vid borrning. Detta styrs av borrdiametern och materialet.

Nedanstående lista underlättar valet av varvtal vid oli- ka material.

De angivna varvtalen är endast riktvärden.

ø borr	Gråjärn	Stål	Järn	Aluminium	Brons
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

Sänk- och centrerborrning

Med den här bänkborrmaskinen kan du även sänk- eller centrerborra. Beakta att sänkborrning ska ske på lägsta hastighet, medan centrerborrning kräver en hög hastighet.

Träbearbetning

Tänk på att lämplig dammutsugning måste användas vid träbearbetning, eftersom trädamm kan vara skadligt för hälsan. Använd alltid dammskyddsmask vid dammalstrande arbeten.

10. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Viktiga anvisningar

Vid överbelastning av motorn stängs den av automatiskt. Efter en avkylningstid (tidsmässigt olika) kan motorn återigen slås på.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Anslutningstyp Y

Om nätanslutningskabeln till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kund-service eller av en person med liknande kvalifikationer för att undvika fara.

Växelströmsmotor

• Nätspänningen måste vara 230 V\~.
• Förlängningskablar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
  • Märkskyltens uppgifter
• Uppgifter på motorns märkskylt

11. Rengöring och underhåll

Dra ur stickkontakten före inställning, underhåll eller reparation.

⚠ Låt arbeten som inte beskrivs i denna driftmanual utföras av en fackverkstad. Använd endast originaldelar. Låt enheten svalna helt före alla underhålls- och rengöringsarbeten. Det finns risk för brännskador!

Kontrollera före varje användning enheten avseende uppenbara defekter som lösa, slitna eller skadade delar, samt korrekt fastsättning av skruvar eller andra delar. Byt ut defekta delar.

Rengöring

Använd inte rengöringsmedel eller lösningsmedel. Kemiska ämnen kan skada enhetens plastdelar. Rengör aldrig enheten under rinnande vatten.

• Rengör maskinen grundligt efter användning.
• Rengör ventilationshålen och enhetens yta med en mjuk borste, en pensel eller en trasa.
• Om nödvändigt, ta bort spån, damm och smuts med en dammsugare.
• Smörj rörliga delar regelbundet.
• Se till att inga smörjmedel hamnar på brytare, kilrem, remskivor och borrlyftarmar.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Kilrem, borr, batteri

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

12. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara elverktyget i originalförpackningen.

Täck över elverktyget för att skydda det mot damm eller fukt.

Förvara bruksanvisningen vid elverktyget.

13. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

Uttjänta vanliga och uppladdningsbara batterier ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Se övriga uppgifter i instruktions- respektive monteringsmanualen för säker uttagning av vanliga eller uppladdningsbara batterier ur den elektriska apparaten och för information om deras typ eller kemiska system.
• Innehavare respektive användare av vanliga eller uppladdningsbara batterier är enligt lagstiftning förpliktade till återlämning efter användningen. Återlämningen begränsas till avlämning av normala hushållsmängder.
• Uttjänta batterier kan innehålla farliga ämnen eller tungmetaller som kan vara skadliga för miljön och hälsan. En återvinning av de uttjänta batterierna och användning av resurserna i dem bidrar till att skydda dessa viktiga aspekter.
• Symbolen med den överkryssade soptunnan betyder att vanliga och uppladdningsbara batterier inte får kastas i hushållssoporna.

• Om även tecknen Hg, Cd eller Pb finns under soptunnesymbolen så innebär detta följande:

• Hg: Batteri innehåller mer än 0,0005 % kvicksilver

• Cd: Batteri innehåller mer än 0,002 % kadmium
• Pb: Batteri innehåller mer än 0,004 % bly

- Uppladdningsbara och vanliga batterier kan lämnas avgiftsfritt på följande ställen:

• Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)
• Inköpsställen för vanliga och uppladdningsbara batterier
• Insamlingsställen inom det gemensamma insamlingssystemet för uttjänta apparatbatterier
• Tillverkarens insamlingsställe (om ej medlem i det gemensamma insamlingssystemet)

- Dessa uppgifter gäller endast för uppladdningsbara och vanliga batterier som säljs i ländema i den Europeiska unionen och omfattas av det europeiska direktivet 2006/66/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta uppladdningsbara och vanliga batterier.

14. Felsökning

Varning:

Innan felsökning ska maskinen alltid slås av och kontakten dras ur uttaget.

Fel Problem Lösning
Axeln åker tillbaka till sin utgångsposition för snabbt eller för långsamt	Fjäderförspänningen är felinställd. Inställning av förspänning, se "Spindelns returfjäder".
Chicken lossnar trots förnyad fastsättning hela tiden från spindeln	Smuts, fett eller olja på spindeln eller inuti chucken.	Använd ett rengöringsmedel för hushållsbruk för att rengöra spindelns och chuckens yta. Se även "Montering av chucken".
Hög bullernivå under drift	Felaktig kilremsspänning.	Ställ på nytt in kilremsspänningen. Se även "Val av varvtal och kilremsspänning".
	Spindeln är för torr.	Testa spindeln. Se även "Smörjning".
	Remskivan vid spindeln är lös. Kontrolera att muttern vid remskivan sitter ordentligt och dra åt den vid behov.
	Remskivan vid motorn är lös. Dra fast inställningsskruven vid motorns remskiva.
Trä splittras vid borrens utgångsöppning	Inget lämpligt underlag under arbetsstycket.	Använd ett lämpligt underlag. Se även "Inställning av bordet och arbetsstycket".
Arbetsstycket rycks ur handen Inget	lämpligt underlag under arbetsstycket eller otillräckligt fäst.	Lägg underlag under arbetsstycket eller fäst det.
Borren glödgas	Felaktig hastighet.	Ändra hastigheten. Se även "Val av varvtal och kilremsspänning".
	Det kommer inga spån ur borrhålet.	Kör regelbundet ut borren ur borrhålet för att få ut spånen.
	Slö borr.	Slipa borren.
	För låg matning.	Höj matningen.
Borren går fel eller hålet är inte runt	Hårda partier i träet eller borrspetsens längd och vinkel är olika.	Slipa borren.
	Borren är böjd.	Byt borr.
Borren blockerar i arbetsstycket Arbetsstycke och borr är snedställda eller matningen är för hög.		Lägg något under arbetsstycket eller fäst det. Se även "Placering av arbetsstycket".
		Ställ in kilremsspänningen. Se även "Val av varvtal och kilremsspänning".
Borren går och fladdrar överdrivet	Böjd borr.	Använd en rak borr.
	För stort slitage på spindellagret. Byt spindellager.
	Borren är inte centrerat inspänd i chucken.	Kontrollera centreringen. Se även "Sätta in borren",
	Chicken är inte riktigt fäst.	Fäst chucken riktigt. Se även "Montering av chucken"

Defekt elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
