DP19Vario - Vrtačka SCHEPPACH - Bezplatný návod k obsluze

Typ výrobku	Stolní sloupová vrtačka
Značka	Scheppach
Model	DP19Vario
Vstupní napětí	230-240 V~, 50 Hz
Jmenovitý výkon	550 W
Otáčky motoru	1490 min⁻¹
Výstupní otáčky (plynule nastavitelné)	440 - 2 580 min⁻¹
Upínací kužel	B16
Kapacita sklíčidla	1,5 - 13 mm
Hloubka vrtání	60 mm
Vrtací stůl	190 x 190 mm
Nastavení úhlu stolu	45° - 0° - 45°
Průměr sloupu	59,5 mm
Výška	870 mm
Hmotnost	27 kg
Třída laseru	2
Vlnová délka laseru	650 nm
Výkon laseru	< 1 mW
Hladina akustického tlaku (LpA)	73,8 dB (nejistota 3 dB)
Hladina akustického výkonu (LWA)	86,8 dB (nejistota 3 dB)
Hodnota emise vibrací (a_h)	1,7 m/s² (nejistota 1,5 m/s²)
Obráběné materiály	Kov, dřevo, plast, dlaždice
Hlavní funkce	Vrtání, vyvrtávání, středicí vrtání, zahlubování
Bezpečnostní vybavení	Sklopná ochrana proti třískám, nouzové zastavení (červený vypínač), beznapěťové spouštění
Údržba a čištění	Čistit kartáčem nebo vysavačem, mazat pohyblivé části, nepoužívat rozpouštědla
Spotřební díly	Klínový řemen, vrták, baterie
Opravitelnost	Opravy svěřte kvalifikovanému odborníkovi, používejte pouze originální náhradní díly

Často kladené otázky - DP19Vario SCHEPPACH

Jak vyměnit vrtací sklíčidlo?

Vyčistěte kuželový otvor sklíčidla a kužel vřetene čistým hadříkem. Zatlačte sklíčidlo co nejdále na nos vřetene. Otevřete čelisti sklíčidla, položte kus dřeva na stůl a spusťte vřeteno, aby se sklíčidlo pevně usadilo.

Jak nastavit rychlost otáčení?

Otáčky se nastavují plynule páčkou nastavení otáček (6) pouze za chodu motoru. Rychlost se zobrazuje na digitálním displeji (8) v otáčkách za minutu.

Jak používat naváděcí laser?

Zapněte laser přepínačem Zap/Vyp (14) do polohy 'I'. Dvě laserové čáry se kříží na obrobku a označují střed vrtání. Pro vypnutí přepněte do polohy '0'.

Jak nastavit hloubku vrtání?

Spusťte vřeteno, dokud se hrot vrtáku nedotkne obrobku. Povolte upínací šroub (18), otočte stupnici (19) dopředu až na doraz, poté ji posuňte zpět na požadovanou hloubku a zajistěte šroubem.

Jak nastavit sklon stolu?

Povolte šestihranný šroub (20) pod stolem, nastavte požadovaný úhel (45° až 0° až 45°), poté šroub utáhněte.

Jaké typy vrtáků mohu použít?

Používejte vrtáky s válcovou stopkou o průměru 1,5 mm až 13 mm. Vrtáky musí být dobře nabroušené a nepoškozené.

Jak udržovat vrtačku?

Před údržbou vytáhněte zástrčku. Čistěte přístroj jemným kartáčem, štětcem nebo vysavačem. Pravidelně mažte pohyblivé části, ale vyhněte se mazání spínačů, řemenů a kladek.

Co dělat, když se vrták zasekne v obrobku?

Netlačte dále dolů a okamžitě zastavte stroj. Zjistěte příčinu zaseknutí (prohnutí, příliš velký posuv). Podložte obrobek nebo jej řádně upevněte.

Mohu touto vrtačkou vrtat kov?

Ano, vrtačka je určena pro kov, dřevo, plast a dlaždice. Přizpůsobte rychlost průměru vrtáku a materiálu (viz tabulka rychlostí v návodu).

Jak vyměnit klínový řemen?

Vytáhněte síťovou zástrčku. Otevřete kryt řemene. Povolte napnutí řemene, sejměte starý a nainstalujte nový podle dráhy. Nastavte napětí a uzavřete kryt. Tento postup je popsán v návodu.

NÁVOD K OBSLUZE DP19Vario SCHEPPACH

Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Varování! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje!
	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Noste ochranné brýle!
	Noste ochranná sluchátka!
	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	Nenoste dlouhé vlasy rozpuštěné. Použijte síťku na vlasy.
	Nenoste rukavice.
	Pozor! Laserové záření
	Výrobek odpovídá platným evropským směrnicím.

Obsah: Strana:

1. Úvod.... 114
2. Popis prístroje (obr. 1 - 2).... 114
3. Rozsah dodávky 114
4. Použití v souladu s určením 114
5. Všeobecné bezpečnostní pokyny 115
6. Technické údaje.... 118
7. Před uvedením do provozu.... 118
8. Montáž 119
9. Obsluha....120
10. Elektrické připojení 122
11. Čištění a údržba.... 122
12. Skladování 123
13. Likvidace a recyklace 123
14. Odstraňování poruch.... 124
15. Prohlášení o shodě 279

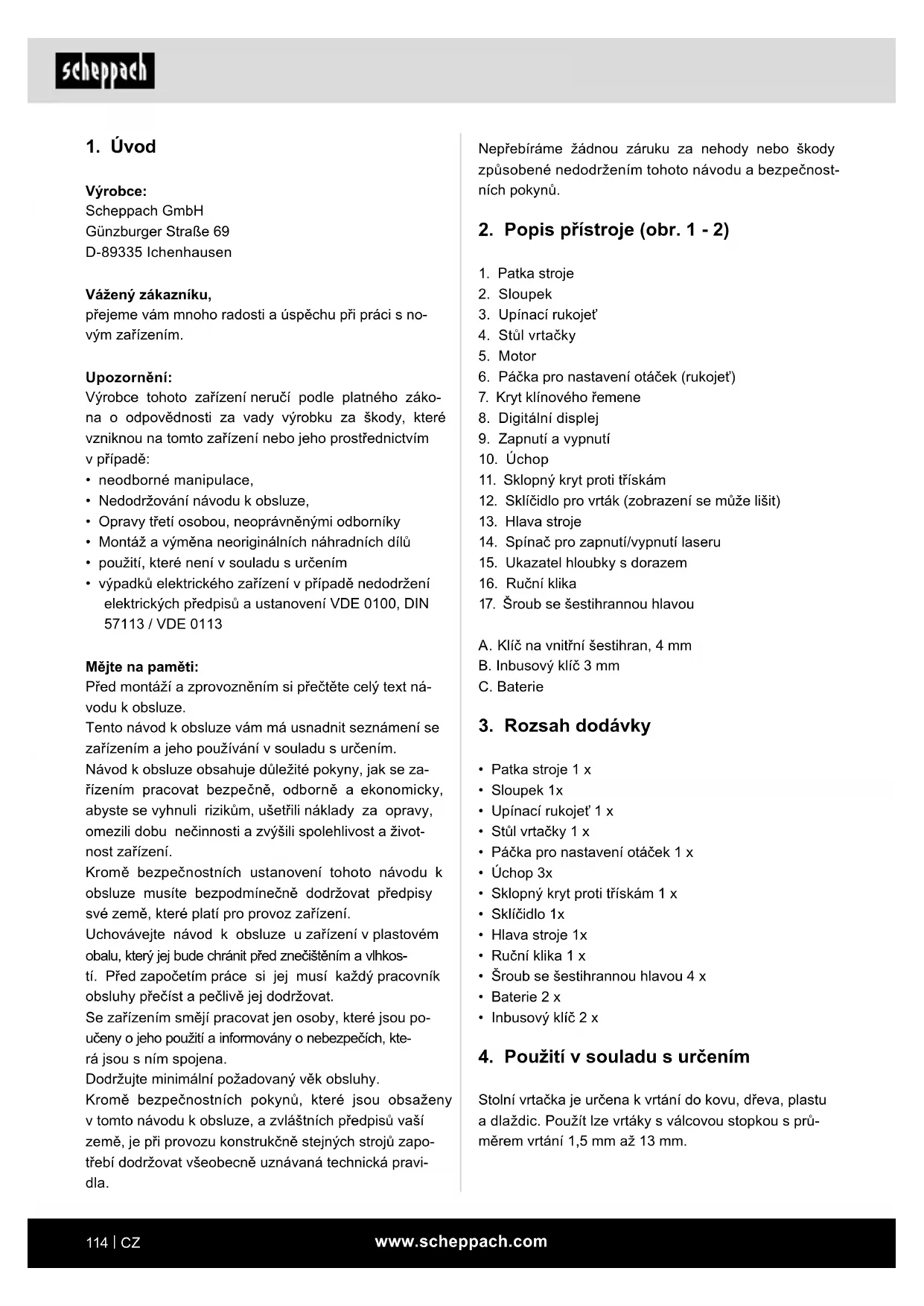

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného záko- na o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
• Nedodržování návodu k obsluze,
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• použití, které není v souladu s určením
• výpadků elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena.

Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

1. Patka stroje
2. Sloupek
3. Upínací rukojeť
4. Stůl vrtačky
5. Motor
6. Páčka pro nastavení otáček (rukojeť)
7. Kryt klínového řemene
8. Digitální displej
9. Zapnutí a vypnutí
10. Úchop
11. Sklopný kryt proti třískám
12. Sklíčidlo pro vrták (zobrazení se může lišit)
13. Hlava stroje
14. Spínač pro zapnutí/vypnutí laseru
15. Ukazatel hloubky s dorazem
16. Ruční klika
17. Šroub se šestihrannou hlavou

A. Klíč na vnitřní šestihran, 4 mm
B. Inbusový klíč 3 mm
C. Baterie

3. Rozsah dodávky

• Patka stroje 1 x
• Sloupek 1x
• Upínací rukojet' 1 x
• Stůl vrtačky 1 x
• Páčka pro nastavení otáček 1 x
• Úchop 3x
• Sklopný kryt proti třískám 1 x
• Sklíčidlo 1x
• Hlava stroje 1x
• Ruční klika 1 x
• Šroub se šestihrannou hlavou 4 x
• Baterie 2 x
• Inbusový klíč 2 x

4. Použití v souladu s určením

Stolní vrtačka je určena k vrtání do kovu, dřeva, plastu a dlaždic. Použit lze vrtáky s válcovou stopkou s průměrem vrtání 1,5 mm až 13 mm.

Přístroj je určen k použití v domácnosti. Nebyl koncipován pro trvalé průmyslové používání. Přístroj není určen k používání osobami mladšími 16 let. Mladiství nad 16 let smějí přístroj používat pouze pod dohledem. Výrobce neručí za škody, které byly zapříčiněny použitím v rozporu s určením nebo chybnou obsluhou.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Všeobecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Kabel nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Kabel nenechávejte v horku, v oleji, na ostrých hranách nebo u pohyblivých dílů. Poškozené nebo zamotané kabely zvyšují riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího kabelu, vhodného pro venkovní použití, snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

Bezpečnost osob

a) Při práci s elektrickým nástrojem bud’te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá-suvky zapnutý, může to vést nehodám.
d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Jsou-li namontována zařízení pro odsávání a zachycování prachu, ujistěte se, že jsou správně připojena a správně používána. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

Používání a manipulace s elektrickým nástrojem

a) Přístroj nepřetěžujte. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Tato preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé dily fungují bezvadně a nejsou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené dily nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. To zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Bezpečnostní pokyny pro vrtačky

a) Vrtačka musí být zajištěna. Nesprávně upevněná vrtačka se může pohnout nebo převrátit a zapříčinit zranění.
b) Obrobek musí být upnutý nebo upevněný k uložení obrobku. Nevrtejte do obrobku, které jsou příliš malé na bezpečné upnutí. Přidržování obrobku rukou může vést ke zranění.
c) Nenoste rukavice. Rukavice mohou být zachyceny otáčejícími se díly nebo vrtnými třískami a může dojít ke zranění.
d) Když elektrický nástroj běží, nevkládejte ruce do rozsahu vrtání. Kontakt s otáčejícími se díly nebo vrtnými třískami může vést ke zranění.

e) Vrtný nástroj se musí otáčet, než jej přiložíte k obrobku. Jinak by se mohl vrtný nástroj v obrobku zaseknout a zapříčinit tak jeho nečekaný pohyb a případně zranění.

f) Pokud se vrtný nástroj zablokuje, prestaňte jej tlačit dolů a vypněte jej. Zjistěte příčinu zablokování a odstraňte ji. Blokování může vést k nečekanému pohybu obrobku a tím ke zranění.

g) Tlak směrem dolů pravidelně přerušujte, abys-te se vyvarovali dlouhých třísek. Ostré kovové třisky se mohou zaseknout a vést ke zraněním.

h) Nikdy neodstraňujte třísky z oblasti vrtání, když elektrický nástroj běží. K odstranění třísek odsuňte vrtný nástroj od obrobku, vypněte jej a počkejte, až se úplně zastaví. K odstranění třísek použijte pomůcky jako kartáč nebo hák. Kontakt s otáčejícími se dily nebo vrtnými třiskami může vést ke zranění.

i) Přípustný počet otáček používaných nástrojů s vyměřenými otáčkami musí být minimálně tak vysoký, jako maximální počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáči rychleji, než je přípustné, se může zlomit a vylétnout.

Pozor: Laserové záření Nedívejte se do paprsku Laser třídy 2

Učiňte vhodná bezpečnostní opatření, abyste ochránili sebe i své okolí před nebezpečím!

- Nikdy se nedívejte nechráněnýma očima přímo do laserového paprsku.

- Nikdy se nedívejte přímo do dráhy paprsku.

- Laserový paprsek nikdy nemiřte na odrazivé plochy, ani na osoby nebo zvířata. I laserový paprsek o nízkém výkonu může poškodit oči.

- Pozor – při provádění jiných postupů než zde uvedených může dojit k nebezpečné expozici laserovým zářením.

- Laserový modul nikdy neotvírejte. Mohlo by nečekaně dojít k vystavení záření.

- Pokud se přístroj delší dobu nepoužívá, měli byste vyjmout baterie.

- Laser nesmí být vyměňován za laser jiného typu.

- Opravy laseru smí provádět pouze výrobce laseru nebo autorizovaný zástupce.

Bezpečnostní pokyny pro manipulaci s bateriemi

1. Vždy dávejte pozor na to, abyste baterie vkládaly se správnou polaritou (+ a –), která je uvedena na baterii.

2. Baterie nezkratujte.

3. Nenabíjejte baterie, které nejsou akumulátorové.

4. Baterie nepřebíjejte!

5. Nevkládejte současně staré a nové baterie, ani baterie různých typů nebo od různých výrobců. Baterie z jedné sady vždy vyměňujte současně.

6. Použité baterie ihned vyjměte z prístroje a správně zlikvidujte! Baterie nevyhazujte do komunálního odpadu. Vadné nebo spotřebované baterie se musí recyklovat podle směrnice 2006/66/ES. Baterie a/nebo zařízení odevzdejte prostřednictvím sběrných míst. O možnostech likvidace se informujte na místním obecním nebo městském úřadě.

7. Baterie nezahřívejte!

8. Přímo na bateriích nesvařujte ani neletujte!

9. Baterie nerozebírejte!

10. Baterie nedeformujte!

11. Baterie nevhazujte do ohně!

12. Baterie ukládejte mimo dosah dětí.

13. Děti nesmí provádět výměnu baterií bez dohledu!

14. Baterie neukládejte v blízkosti ohně, vařičů nebo jiných zdrojů tepla. Baterie nevystavujte přímému slunečnímu svitu a v horkém počasí je nepoužívejte ani neukládejte ve vozidlech.

15. Nepoužívané baterie uchovávejte v originálním obalu a neukládejte je do blízkosti kovových předmětů. Vybalené baterie nemíchejte ani neukládejte v nepořádku! To může způsobit zkratování baterie, což může způsobit škody, popáleniny, nebo dokonce nebezpečí požáru.

16. Nebude-li přístroj delší dobu používán a nebude-li určen pro případy nouze, baterie z něj vyjměte!

17. Vyteklých baterií se NIKDY nedotýkejte bez vhodné ochrany. Dostane-li se vyteklá kapalina do styku s pokožkou, je třeba zasaženou oblast pokožky ihned omýt tekoucí vodou. V každém případě zabraňte styku kapaliny s očima a ústy. V takovém případě neprodleně vyhledejte lékaře.

18. Před vložením baterií očistěte kontakty baterie i kontakty v přístroji.

⚠️ VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Zbytková rizika

Elektrický nástroj je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Navzdory všem přijatým preventivním opatřením mohou vzniknout zbytková rizika, která nejsou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.
• Stroj nadměrně nezatěžujte: příliš silný tlak při vr-tání rychle poškozuje nástavec. To může vést ke snížení výkonu stroje při zpracování a ke snížení přesnosti.
• Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač.
• Používejte nástroje, které jsou doporučeny v této příručce. Tím dosáhnete toho, že váš přístroj bude poskytovat optimální výkon.
• Při provozu stroje nevkládejte ruce do pracovního prostoru.
• Před provedením nastavení nebo údržby vypněte přístroj a vytáhněte síťovou zástrčku.

6. Technické údaje

Jmenovité vstupní napětí	230-240V~ 50 Hz
Jmenovitý výkon	550 W
Otáčky motoru	1490 min ^-1
Výstupní otáčky (plynule nastavitelné)	440 - 2580 min ^-1
Upnutí sklíčidla	B16
Sklíčidlo	1,5 - 13 mm
Velikost stolu vrtačky	190 x 190 mm

Úhlové přestavení 45° - 0° - 45°

Hloubka vrtání 60 mm

Průměr sloupku 59,5 mm

Výška 870 mm

Hmotnost 27 kg

Laserová třída 2

Vlnová délka laseru 650mm

Výkon laseru 1mW

Technické změny vyhrazeny!

Hluk a vibrace

Hodnoty hluku byly zjištěny podle normy EN 62841.

Hladina akustického tlaku L_pA	73,8 dB
Kolísavost K_pA	3 dB
Hladina akustického výkonu L_WA	86,8 dB
Kolísavost K_WA	3 dB

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěny podle EN 62841.

Celková hodnota vibrací a_h=1,7 m/s^2

Kolísavost K = 1,5 m/s²

Uvedená hodnota vibračních emisí byla měřena podle normovaného zkušebního postupu a v závislosti na druhu a způsobu použití elektrického nástroje se může změnit a ve výjimečných případech může i překračovat uvedenou hodnotu.

Uvedenou hodnotu vibračních emisí lze použít k porovnání elektrického nástroje s jiným.

Uvedenou hodnotu vibračních emisí lze také použít k prvnímu odhadu poškození.

7. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
  • Zkontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.

• Uchovejte obal dle možností až do uplynutí záruční doby.

• Seznamte se před použitím s přístrojem podle návodu k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje.

⚠️ VAROVÁNÍ!

Přístroj a obalový materiál nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

8. Montáž

⚠ Pozor!

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

Sloupek a noha stroje, obr. 3

1. Patku stroje (1) postavte na podlahu nebo na dílenský stůl.
2. Sloupek (2) postavte na základní desku tak, aby se otvory sloupku (2) kryly s otvory v základní desce (1).
3. Zašroubujte čtyři šrouby s šestihrannou hlavou (17) pro upevnění sloupku v základní desce a dotáhněte je šestihranným klíčem.

Sloupek a ozubená tyč, obr. 4

Aby bylo možné smontovat vrtačku, musíte nejprve od- montovat ozubenou tyč (D).

1. Odmontujte kroužek (E) pomocí inbusového klíče (velikost 3) a stáhněte ji ze sloupku (2).

2. Nyní ozubenou tyč (D) vytáhněte.

Montáž držáku stolu vrtačky, obr. 5 - 7

1. Zasuňte ozubenou tyč (D) do drážky držáku stolu vrtačky (4).
2. Vyrovnejte ozubenou tyč (D) středově k držáku stolu vrtačky (4).
3. Dbejte při svedení ozubené tyče (D) uvnitř drážky na správné ozubení držáku stolu vrtačky (4) s ozubenou tyčí.

4. Nasad'te nyní držák stolu vrtačky (4) s ozubenou tyčí (D) na sloupek (2) a zaved'te ozubenou tyč (D) do spodního vedení ozubené tyče na patce stojanu.

5. Zajistěte ozubenou tyč (D) kroužkem (E). Dávejte přitom pozor na to, aby vedení ozubené tyče na kroužku (E) ukazovalo dolů. Zafixujte kroužek (E) utažením integrovaného inbusového šroubu.

6. Nasadte ruční kliku (16) na hřídel držáku stolu vrtačky (4) a zajistěte ji pomocí šroubu s vnitřním šestihranem. Použijte k tomu vhodný inbusový klíč (B)
7. Zašroubujte upínací rukojeť (3) do držáku stolu vrtačky (4).

Montáž hlavy stroje a sloupku, obr. 8

1. Hlavu stroje (13) nasad'te na sloupek (2).
2. Vřeteno vrtačky se stole m a základní deskou umístěte do krytu a dotáhněte imbusové šrouby, které jsou na boční straně hlavy stroje. (Inbusový klíč SW4 / A)

Montáž úchopů, obr. 9+10

1. Tři rukojeti (10) pevně zašroubujte do závitu držáku rukojeti. K tomu si vezměte na pomoc šestihranný klíč.
2. Zbývající páčku pro nastavení otáček (úchop) (6) zašroubujte do držáku úchopu pro seřízení rychlosti. K tomu si vezměte na pomoc šestihranný klíč.

Montáž sklopného krytu proti třískám a sklíčidla, obr. 11

1. Sklopný kryt proti třískám (11) nasuňte na vřeteno na hlavě stroje a zajistěte křížovým šroubovákem.

Montáž sklíčidla, obr. 12

1. Vyčistěte kónický otvor ve sklíčidle a kónus vřetena čistým kusem látky. Ujistěte se, že již žádné částice nečistot neulpívají na povrchu. I sebemenším znečištěním na některém z povrchů se zabrání bezvadnému držení sklíčidla. Tím může vrták příp. tlouct. Je-li kónický otvor ve sklíčidle extrémně znečištěný, použijte čisticí roztok na čistém kusu látky.
2. Nasuňte sklíčidlo co nejvíce na konec vřetena.
3. Otáčejte vnějším kroužkem sklíčidla proti směru hodinových ručiček (z pohledu shora) a rozevřete čelisti sklíčidla.
4. Položte kus dřeva na stůl stroje a spust'te vřeteno až na kus dřeva. Pevně zatlačte, aby sklíčidlo přesně sedělo.

Vložení/výměna baterie: Provoz laseru

Obr. 13

1. Vložení/výměna baterie: Vypněte laser Kryt při-hrádky na baterie (14.1) nasad'te, popř. vyjměte. Vyjměte baterie a nahrad'te je novými (2 baterie AA).
2. Zapnutí: Pro zapnutí laseru přepněte spínač pro zapnutí/vypnutí (14) do polohy „l“. Na zpracovávaný obrobek se promítnou dvě laserové čáry, jejichž průsečík znázorňuje střed hrotu vrtáku.
3. Vypnutí: Spínač pro zapnutí/vypnutí laseru (14) přepněte do polohy „0“.

Nastavení laseru, obr. 13

Laser lze seřídit pomocí stavěcích šroubů (F).

Upozornění: Všechny holé součásti jsou na ochranu před korozí ošetřené mazacím tukem. Před montáží sklíčidla (12) na vřeteno je třeba obě části zbavit maza-cího tuku pomocí ekologického rozpouštědla, aby byl zaručen optimální přenos síly.

Instalace stroje

Před uvedením do provozu je třeba vrtačku stacionár-ně namontovat na pevný podklad.

Použijte k tomu oba upevňovací otvory ve styčnici. Dávejte pozor na to, aby byl stroj pro provoz, nastavovací a údržbářské práce volně přístupný.

Upozornění: Upevňovací šrouby se smí utáhnout jen natolik, aby se základní deska nezkroutila nebo nezdeformovala. Při nadměrném namáhání hrozí prasknutí.

Před uvedením do provozu dbejte

Dbejte na to, aby se shodovalo napětí síťové přípojky s údaji typového štítku. Stroj přípojte pouze do zásuvky s řádně nainstalovaným ochranným kontaktem. Vrtačka je vybavena podpěťovou spouští, která chrání obsluhu před nechtěným opětovném spuštění po poklesu napětí. V takovém případě je třeba stroj znovu zapnout.

9. Obsluha

Obecně, obr. 14

Pro zapnutí stiskněte zelené tlačítko Zap „I“ (9), stroj se rozběhne. Pro vypnutí stiskněte červené tlačítko „O“ (9), přístroj se vypne.

Dbejte na to, abyste prístroj nepřetěžovali.

Pokud hluk motoru během provozu poklesne, je motor príliš zatížený.

Přístroj nezatěžujte natolik, že by se motor zastavil. Při provozu stůjte vždy před strojem.

Vložení nástroje do sklíčidla, obr. 1

Dbejte na to, aby byla při výměně nástroje vytažená síťová zástrčka. Do sklíčidla (12) se smí upínat pouze válcové nástroje s maximálním uvedeným průměrem stopky. Používejte pouze nezávadné a ostré nástroje. Nepoužívejte nástroje, jejichž stopka je poškozená nebo které jsou jinak zdeformované či poškozené. Používejte pouze doplňky a přídavné přístroje uvedené v návodu k obsluze nebo schválené výrobcem. Pokud by se sloupová vrtačka zablokovala, vypněte stroj a vraťte se s vrtákem zpět do výchozí polohy.

Manipulace s rychloupínacím sklíčidlem

Sloupová vrtačka je vybavena rychloupínacím sklíčidlem. Lze provést výměnu nástroje bez pomoci doplňkového klíče ke sklíčidlu tím, že nástroj vložíte do rychloupínacího sklíčidla a utáhnete rukou.

Nastavení otáček, obr. 1

Otáčky stroje lze nastavit plynule.

Pozor!

• Otáčky se smí měnit pouze při běžícím motoru.
• Páčkou pro nastavení otáček (6) nepohybujte trhavě, otáčky nastavujte pomalu a rovnoměrně během toho, co se stroj nachází ve volnoběhu.
• Postarejte se o to, aby stroj mohl běžet nerušeně (Odstraňte obrobky, vrták atd.).

Pomocí páčky pro nastavení otáček (6) lze otáčky plynule přizpůsobit. Nastavená rychlost se zobrazí v otáčkách za minutu na digitálním displeji (8).

Pozor! Nikdy nenechte vrtačku běžet s otevřeným krytem klínového řemenu. Před otevřením víka vždy vytáhněte síťovou zástrčku. Nikdy nesahejte na běžící klínový řemen.

Doraz hloubky vrtání, obr. 15a

Vrtací vřeteno má otočný kroužek se stupnicí (19) pro nastavení hloubky vrtání. Seřizovací práce provádějte pouze v klidovém stavu.

• Vrtací vřeteno stiskněte směrem dolů, dokud hrot vrtáku nedolehne na obrobek.
• Zajistěte upínací šroub (18) a otáčejte kroužkem se stupnicí (19) dopředu až k dorazu.
• Kroužkem se stupnicí (19) otočte zpět pro dosažení požadované hloubky vrtání a upevněte upínacím šroubem (18).

Pozor! Při nastavování hloubky vrtání válcového otvoru, je třeba připočítat délku hrotu vrtáku.

Nastavení sklonu stolu vrtačky, obr. 1, 15

• Povolte šroub se šestihrannou hlavou (20) pod sto- lem vrtačky (4).
• Nastavit stůl vrtačky (4) na požadovaný úhlový rozměr.
• Vratový šroub (20) opět pevně utáhněte pro upevnění stolu vrtačky (4) v této poloze.

Nastavení výšky stolu vrtačky, obr. 16

• Povolte upínací šroub (3).
- Pomocí ruční kliky (16) nastavte stůl vrtačky do požadované polohy.
• Opět pevně utáhněte upínací šroub (3).

Nastavení vratné pružiny vřetena, obr. 17

Může být nutné nastavit vratnou pružinu vřetena, protože se změnilo její napnutí, kvůli čemuž se vřeteno vrací příliš rychle nebo příliš pomalu.

1. Pro získání většího pracovního prostoru snižte stůl.
2. Pracujte na levé straně vrtačky.
3. Vsad'te šroubovák do přední dolní drážky (1) a držte jej na tomto místě.
4. Odstraňte vnější matici (3) vidlicovým klíčem (velikost 14)
5. Se šroubovákem ještě v drážce uvolněte vnitřní matici (4) tak, aby se vrub uvolnil z náboje (6). PO-ZOR Pružina je pod pnutím!
6. Otáčejte opatrně víčkem pružiny (2) proti směru pohybu hodinových ručiček šroubovákem, dokud nelze zatlačit drážku (1) do náboje (6).
7. Spustte vřeteno do nejnižší polohy a držte víčko pružiny (2) v poloze. Pohybuje-li se vřeteno nahoru a dolů tak, jak si přejete, utáhněte znovu vnitřní matici (4).
8. Je-li příliš volné, opakujte kroky 3-5. Je-li příliš pevné, v obráceném pořadí krok 6.
9. Zajistěte vnější matici (3) proti vnitřní matici (4) vidlicovým klíčem.
10. UPOZORNĚNÍ: Nepřekruťte vřeteno a neomezujte jeho pohyb!

Axiální vůle vřetena, obr. 18

Když se vřeteno nachází ve spodní poloze, otočte jím rukou. Pokud zjistíte přiliš velkou vůli, postupujte následujícím způsobem:

1. Povolte pojistnou matici (21).

2. Otáčejte šroubem (22) ve směru pohybu hodinových ručiček, abyste vůli vyrovnali, aniž byste negativně ovlivnili pohyb vřetena nahoru a dolů (nepatrná vůle je normální).

3. Pojistnou matici (21) znovu pevně utáhněte.

Upnutí obrobku

Obrobky zásadně upínejte pomocí strojního svěráku nebo vhodného upínacího prostředku. Obrobky nikdy nedržte rukou! Při vrtání by se měl obrobek moci na stole vrtačky (4) pohybovat, aby se mohl automaticky vycentrovat. Obrobek musíte zajistit proti otočení. Nejlépe umístěním obrobku, popř. strojního svěráku k pevnému dorazu.

Pozor! Plechové díly musí být upnuté, aby se nemoh- ly natrhnout. U stolu vrtačky nastavte takovou výšku a sklon, aby odpovídaly danému obrobku. Mezi horní hranou obrobku a hrotem vrtáku musí zůstat dostateč- ná vzdálenost.

Pracovní rychlosti

Při vrtání dbejte na správné otáčky. Ty závisejí na průměru vrtáku a materiálu.

Níže uvedený seznam vám pomůže při volbě otáček pro různé materiály.

U uvedených otáček se jedná toliko o směrné hodnoty.

ø vrtáku	Šedá litina	Ocel	Železo	Hliník	Bronz
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

Zahloubení a středění

S touto stolní vrtačkou můžete i zahlubovat a středit. Pamatujte přitom, že by se zahlubování mělo provádět s nejnižší rychlostí, zatímco během středění je potřebná vysoká rychlost.

Obrábění dřeva

Pamatujte, že se při obrábění dřeva musí používat vhodné odsávání prachu, protože dřevěný prach může ohrožovat zdraví. Při prašných pracích noste bezpodmínečně vhodnou protiprašnou masku.

10. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Důležitá upozornění

Při přetížení se motor sám vypne. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické prívodní kabely musí odpovídat príslušným prědpisům VDE a DIN. Používejte pouze prívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Typ připojení Y

Pokud dojde k poškození vedení pro připojení na sit tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

Motor na střídavý proud

• Napětí v síti musí činit 230 V\~.
• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru

11. Čištění a údržba

Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku.

⚠️ Práce, které nejsou popsané v tomto návodu k obsluze, svěřte odborné dílně. Používejte pouze originální díly. Před veškerými pracemi údržby a čištění nechte přístroj vychladnout. Hrozí nebezpečí popálení!

Zkontrolujte přístroj před každým použitím, zda nevykazuje zjevné vady, jako např. volné, opotřebené nebo poškozené díly, a zda šrouby nebo ostatní díly správně sedí. Poškozené díly vyměňte.

Čištění

Nepoužívejte žádná čistidla, resp. rozpouštědla. Chemické látky mohou narušit plastové díly přístroje. Přístroj nikdy nečistěte pod tekoucí vodou.

• Přístroj důkladně vyčistěte po každém použití.
• Vyčistěte větrací otvory a povrch přístroje měkkým kartáčem, štětcem nebo tkaninou.
• Třísky, prach a nečistoty případně odstraňte vy-savačem.
• Pravidelně mažte pohyblivé díly.
• Nenechte žádná maziva vniknout na spínače, klínové řemeny, hnací kotouče a vrtací zdvižná ramena.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Díly podléhající opotřebení*: Klínový řemen, vrták, baterie

* není nutně zahrnuto v obsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servis-ním středisku. Naskenujte k tomu QR kód na titulní straně.

12. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Elektrický prístroj uchovávejte v originálním obalu.

Elektrický přístroj zakryjte, aby byl chráněný před pra- chem nebo vlhkem.

Návod k obsluze uložte u přístroje.

13. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

- Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

- Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.

- Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!

- Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabizejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obrat'te na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje insta-lované a prodávané v zemích Evropské unie a pod-léhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektrood-padu platit jiné předpisy.

Upozornění k zákonu o bateriích (BattG)

Odpadní baterie a akumulátory nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

- Informace o bezpečném vyjmutí baterii nebo akumulátorů z elektrického přístroje a informace o jejich typu nebo chemickém systému naleznete v dalších informacích v návodu k obsluze nebo montáži.

- Majitelé nebo uživatelé baterií a akumulátorů jsou ze zákona povinni je po použití vrátit. Vrácení je omezeno na množství běžná pro domácnost.

- Odpadní baterie mohou obsahovat škodlivé látky nebo těžké kovy, které mohou poškodit životní prostředí a zdraví. Recyklace odpadních baterií a využití zdrojů, které obsahují, pomáhá chránit tyto dva důležité statky.

- Symbol přeškrtnuté popelnice znamená, že se baterie a akumulátory nesmí likvidovat společně s domovním odpadem.

- Pokud jsou pod symbolem popelnice navíc umístěny značky Hg, Cd nebo Pb, znamená to následující:

- Hg: Baterie obsahuje více než 0,0005 % rtuti

- Cd: Baterie obsahuje více než 0,002 % kadmia

- Pb: Baterie obsahuje více než 0,004 % olova

- Akumulátory a baterie můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa baterií a akumulátorů

- Místa zpětného odběru společného systému sběru použitých přístrojových baterií

- Místo zpětného odběru výrobce (pokud není členem společného systému zpětného odběru)

- Tato prohlášení se vztahují pouze na akumulátory a baterie prodávané v zemích Evropské unie a podléhající evropské směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou pro likvidaci akumulátorů a baterií platit jiné předpisy.

14. Odstraňování poruch

Varování:

Před vyhledáním závady stroj vždy vypněte a vytáhněte zástrčku ze zásuvky.

Chyba Problém Rešení
Osa jede do své výchozí pozice příliš rychle nebo příliš pomalu	Je chybně nastavené předpnutí pružiny.	Nastavení předpnutí viz „Vratná pružina vřetena“.
Sklíčidlo se přes nové připevnění neustále uvolňuje z vřetena	Špína, tuk nebo olej na vřetenu nebo na vnitřní straně sklíčidla.	Použijte čistič pro domácnost k očištění povrchu vřetena a sklíčidla. Viz také „Montáž sklíčidla“.
Silná hlučnost během provozu	Chybné napnutí klinového řemenu.	Nastavte nově napnutí klinového řemenu. Viz také „Výběr otáček a napnutí klinového řemenu“.
	Vřeteno je příliš suché. Otestujte vřeteno.	Viz také „Mazání“.
	Řemenice na vřetenu je volná. Zkontrolujte pevné usazení matice na řemenici a příp. ji dotáhněte.
	Řemenice na motoru je volná. Utáhněte stavěcí šroub na řemenici motoru.
Dřevo se na výstupním otvoru vrtáku štípe	Chybí vhodná podložka pod obrobkem.	Použijte vhodnou podložku. Viz také „Nastavení stolu a obrobku“.
Obrobek se vytrhává z ruky	Chybí vhodná podložka pod obrobkem nebo je nedostatečně připevněná.	Vypodložte obrobek nebo jej připevněte.
Vrták žhne	Chybná rychlost. Změňte rychlost. Viz také „Výběr otáček a napnutí klinového řemenu“.
	Z vrtaného otvoru nevycházejí žádné třísky.	Vyjedťe vrtákem pravidelně z vrtaného otvoru, aby se zevnitř odstranily třísky.
	Tupý vrták. Naostřete vrták.
	Příliš malý posuv. Zvyšte posuv.
Vrták ujíždí nebo není otvor okrouhlý	Tvrdá místa ve dřevě nebo jsou délka a úhel hrotu vrtáku odlišné.	Naostřete vrták.
	Vrták je ohnutý. Vyměňte vrták.
Vrták je zablokovaný v obrobku	Obrobek a vrták jsou vzpříčené nebo je posuv příliš velký.	Položte něco pod obrobek nebo jej připevněte. Viz také „Polohování obrobku“.
	Nedostatečné napnutí klínového řemenu	Nastavte napnutí klínového řemenu. Viz také „Výběr otáček a napnutí klínového řemenu“.
Nadměrné ujíždění a kmitání vrtáku	Ohnutý vrták. Použijte rovný vrták.
	Příliš silné opotřebení ložisek vřetena.	Vyměňte ložiska vřetena.
	Vrták není ve sklíčidle upnutý vystředěně.	Zkontrolujte vystředění. Viz také „Vsazení vrtáku“,
	Sklíčidlo není správně připevněné. Připevněte správně sklíčidlo. Viz také „Montáž sklíčidla“,

Vysvetlenie symbolov na výrobku

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

• Noha stroja 1x
• Stíp 1x
  • Zvieracia rukovät' 1x
• Stôl vítačky 1x
  • Nastavovacia páka otáčok 1x
  • Rukovät 3x
• Sklopná ochrana proti trieskam 1x
• Skľučovadlo vrtáka 1x
• Hlava stroja 1x
• Ručná kl'uka 1x
• Skrutka so šest'hrannou hlavou 4x
• Batéria 2x
• Imbusový klúč 2x

5. Všeobecné bezpečnostné upozornenia

Bezpečnost' pracoviska

Elektrická bezpečnost'

Menovité vstupné napätie 230 – 240 V\~ 50 Hz

Hladina akustického tlaku L_pA	73,8 dB
Neistota K_pA	3 dB
Hladina akustického výkonu L_WA	86,8 dB
Neistota K_WA	3 dB

Noste ochranu sluchu.

Montáž skl'učovadla vrtáka, obr. 12

1. Vyčistite kuželový otvor v sklučovadle vrtáka a kužel' sklučovadla čistým kusom textílie. Zabezpečte, aby na povrchu už neboli priľnuté žiadne častice nečistôt. Bezchybnému upnutiu sklučovadla vrtáka na jednom z povrchov zabraňuje aj najmenšie znečistenie. To môže prípadne spôsobit' hádzanie vrtáka. Ak je kuželový otvor v sklučovadle vrtáka extrémne znečistený, použite čistiaci roztok na čistom kuse textílie.
2. Skľučovadlo vrtáka nasuňte čo najďalej na koniec vretena.
3. Vonkajší krúžok skl'učovadla vrtáka otočte proti smeru hodinových ručičiek (z pohl'adu zhora) a otvorte čel'uste skl'učovadla vrtáka.
4. Na stôl stroja položte kus dreva a vreteno spustite až na kus dreva. Silno pritlačte, aby bolo skľučovadlo presne osadené.

1. Vloženie/výmena batérií: Vypnite laser, nasad'te, resp. odstráňte kryt priestoru pre batérie (14.1). Odstráňte batérie a nahrad'te ich novými (2 batérie AA).
2. Zapnutie: Zapínač/vypínač lasera (14) prepnite do polohy „I“, aby ste zapli laser. Na obrábaný obrobok sa premietnu dve laserové čiary, ktorých prie-sečník zobrazuje stred hrotu vrtáka.
3. Vypnutie: Zapínač/vypínač lasera (14) prepnite do polohy „0“.

Nastavenie lasera, obr. 13

Pred uvedením do prevádzky dodržte

Manipulácia s rýchkloupínacím skl'učovadlom vrtáka

Otáčky stroja je možné plynule nastavit'.

Pozor!

- Tlačte vrtacie vreteno nadol, kým nebude hrot vrtáka priliehat' k obrobku.

- Uvoľnite zvieraciu skrutku (18) a otočte krúžok so stupnicou (19) dopredu až na doraz.

- Vytočte späť krúžok so stupnicou (19) do požadovanjeh híbky vřtania a zafixujte ho zvieracou skrutkou (18).

Dbajte pri vrtaní na správne otáčky. Otáčky závisia od priemeru vrtáka a materiálu.

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor zno-vu zapnút.

• druh prúdu motora,
• Údaje z typového štítka stroja
• údaje o motore z typového štítka.

11. Čistenie a údržba

* nie je nutne obsiahnuté v rozsahu dodávky!

- Akumulátory a batérie je možné bezplatne odovzdat' na týchto miestach:

Pred vyhl'adávaním porúch vždy vypnite stroj a vytiahnite zástrčku zo zásuvky.

Varnost na delovnem mestu

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece artikle
SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque: SCHEPPACH

Art.-Bezeichnung:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
