Produkta veids	Galda urbjmašīna
Zīmols	Scheppach
Modelis	DP19Vario
Ieejas spriegums	230-240 V~, 50 Hz
Nominālā jauda	550 W
Motora apgriezieni	1490 min⁻¹
Izejas apgriezieni (nepārtraukti regulējami)	440 - 2 580 min⁻¹
Patronas turētājs	B16
Patronas ietilpība	1,5 - 13 mm
Urbšanas dziļums	60 mm
Urbšanas galds	190 x 190 mm
Galda leņķa regulēšana	45° - 0° - 45°
Kolonnas diametrs	59,5 mm
Augstums	870 mm
Svars	27 kg
Lāzera klase	2
Lāzera viļņa garums	650 nm
Lāzera jauda	< 1 mW
Skaņas spiediena līmenis (LpA)	73,8 dB (nenoteiktība 3 dB)
Skaņas jaudas līmenis (LWA)	86,8 dB (nenoteiktība 3 dB)
Vibrāciju emisijas vērtība (a_h)	1,7 m/s² (nenoteiktība 1,5 m/s²)
Apstrādājamie materiāli	Metāls, koks, plastmasa, flīzes
Galvenās funkcijas	Urbšana, rīvēšana, centrēšanas urbšana, iegremdēšana
Drošības aprīkojums	Nolaižama skaidu aizsardzība, avārijas apturēšana (sarkanais slēdzis), nulles sprieguma atslēdzējs
Apkope un tīrīšana	Tīrīt ar suku vai putekļsūcēju, ieeļļot kustīgās daļas, neizmantot šķīdinātājus
Nodiluma daļas	Siksna, urbis, baterija
Remontējamība	Remontu jāuztic kvalificētam speciālistam, izmantot tikai oriģinālās rezerves daļas

Bieži uzdotie jautājumi - DP19Vario SCHEPPACH

Kā nomainīt urbšanas patronu?

Notīriet patronas konisko caurumu un vārpstas konusu ar tīru drānu. Spiediet patronu pēc iespējas tālāk uz vārpstas deguna. Atveriet patronas spīles, novietojiet koka gabalu uz galda un nolaidiet vārpstu, lai cieši savienotu patronu.

Kā noregulēt griešanās ātrumu?

Apgriezieni tiek nepārtraukti regulēti ar apgriezienu regulēšanas sviru (6) tikai tad, kad motors darbojas. Ātrums tiek parādīts digitālajā ekrānā (8) apgriezienos minūtē.

Kā lietot vadības lāzeru?

Ieslēdziet lāzeru ar ieslēgšanas/izslēgšanas slēdzi (14) pozīcijā 'I'. Divas lāzera līnijas krustojas uz sagataves, norādot urbšanas centru. Lai izslēgtu, novietojiet slēdzi pozīcijā '0'.

Kā noregulēt urbšanas dziļumu?

Nolaidiet vārpstu, līdz urbja gals pieskaras sagatavei. Atskrūvējiet skrūvi (18), pagrieziet graduēto gredzenu (19) uz priekšu līdz atdurei, pēc tam pagrieziet to atpakaļ līdz vēlamajam dziļumam un nostipriniet ar skrūvi.

Kā noregulēt galda slīpumu?

Atskrūvējiet sešstūra skrūvi (20) zem galda, noregulējiet vēlamo leņķi (45° līdz 0° līdz 45°), pēc tam pievelciet skrūvi.

Kādus urbju veidus es varu izmantot?

Izmantojiet urbjus ar cilindrisku kātu, diametrs no 1,5 mm līdz 13 mm. Urbjiem jābūt labi uzasinātiem un nebojātiem.

Kā apkopt urbjmašīnu?

Pirms jebkādas apkopes atvienojiet kontaktdakšu. Notīriet ierīci ar mīkstu suku, otu vai putekļsūcēju. Regulāri ieeļļojiet kustīgās daļas, bet izvairieties no smērvielām uz slēdžiem, siksnām un skriemeļiem.

Ko darīt, ja urbis iesprūst sagatavē?

Nespiediet vairs uz leju un nekavējoties apturiet iekārtu. Pārbaudiet iesprūšanas cēloni (izkropļošanās, pārāk liels padeves ātrums). Novietojiet balstu zem sagataves vai pareizi nostipriniet to.

Vai es varu urbt metālu ar šo urbjmašīnu?

Jā, urbjmašīna ir paredzēta metālam, kokam, plastmasai un flīzēm. Pielāgojiet ātrumu atbilstoši urbja diametram un materiālam (skatiet ātrumu tabulu instrukcijā).

Kā nomainīt ķīļsiksnu?

Atvienojiet tīkla kontaktdakšu. Atveriet siksnas aizsargu. Atbrīvojiet siksnu, atskrūvējot spriegojumu, noņemiet veco un uzstādiet jauno, ievērojot ceļu. Pielāgojiet spriegojumu un aizveriet siksnas aizsargu. Šī darbība ir aprakstīta instrukcijā.

LIETOŠANAS INSTRUKCIJA DP19Vario SCHEPPACH

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Neievērojot iespējami draudi dzīvībai, savainošanās risks vai instrumenta bojājumi!
	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Lietojiet aizsargbrilles!
	Lietojiet ausu aizsargus!
	Rodoties putekļiem, lietojiet respiratoru!
	Nestrādājiet ar izlaistiem gariem matiem. Lietojiet matu tīkliņu.
	Nelietojiet cimdus.
	levērībai! Lāzera starojums
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.

Satura rādītājs: Lappuse:

1. levads....224
2. lerīces apraksts (1.-2. att.).... 224
3. Piegādes komplekts 224
4. Noteikumiem atbilstoša lietošana.... 224
5. Vispārīgie drošības norādījumi 225
6. Tehniskie raksturlielumi 228
7. Pirms lietošanas sākšanas....228
8. Montāža 229
9. Apkalpošana 230
10. Pieslēgšana elektrotīklam 232
11. Tīrīšana un apkope....232
12. Glabāšana 233
13. Utilizacija un otrreizēja izmantošana.... 233
14. Traucējumu novēršana 235
15. Atbilstības deklarācija....280

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• Trešo personu, nepilnvarotu speciālistu veiktiem la-bošanas darbiem
• Neoriğinālo rezerves daļu montāža un nomaiņa
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

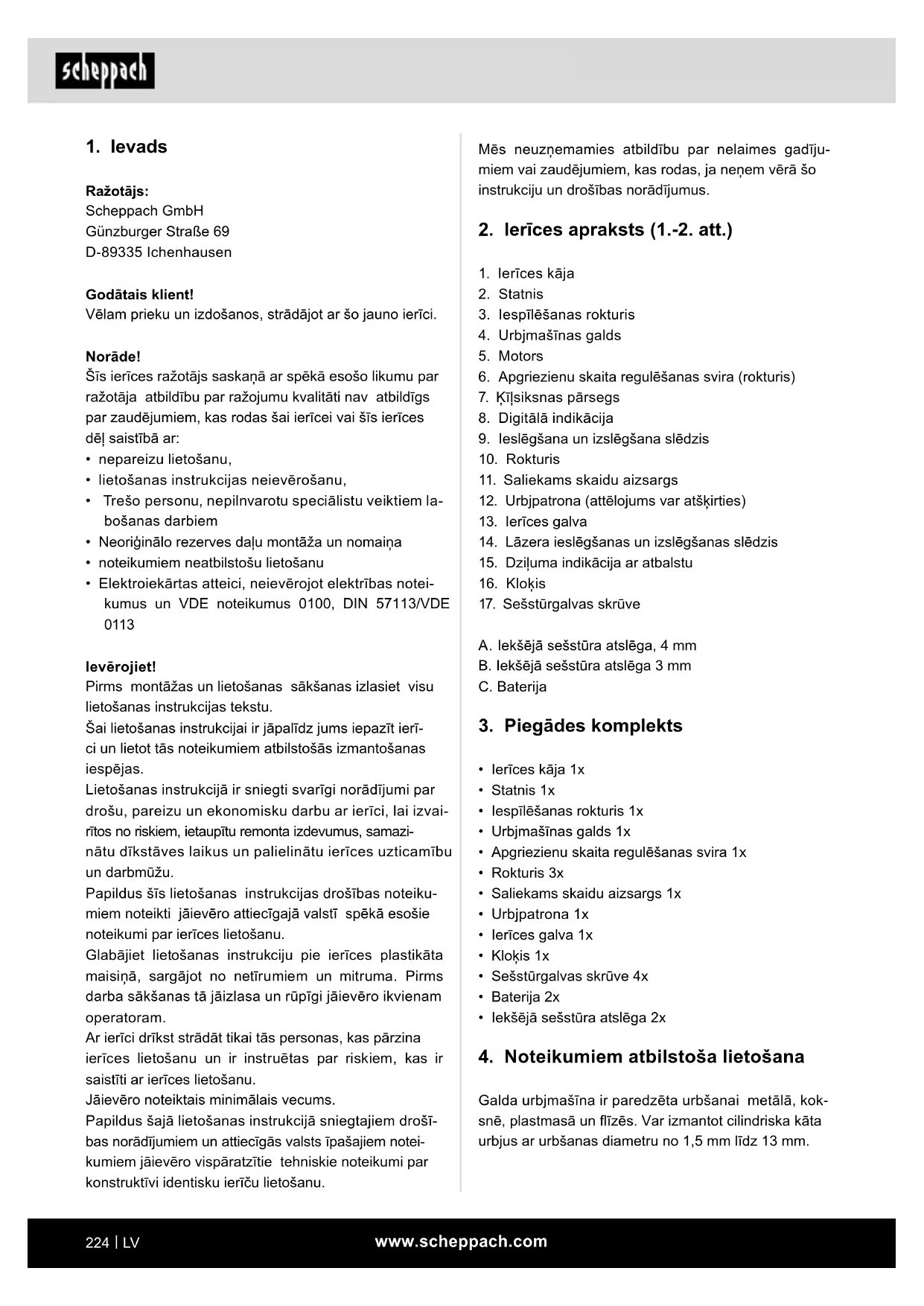

2. lerices apraksts (1.-2. att.)

1. lerīces kāja
2. Statnis
3. lespilēšanas rokturis
4. Urbjmašīnas galds
5. Motors
6. Apgriezienu skaita regulēšanas svira (rokturis)
7. Kīlsiksnas pārsegs
8. Digitālā indikācija
9. leslēgšana un izslēgšana slēdzis
10. Rokturis
11. Saliekams skaidu aizsargs
12. Urbjpatrona (attēlojums var atšķirties)
13. lerīces galva
14. Lāzera ieslēgšanas un izslēgšanas slēdzis
15. Dziluma indikācija ar atbalstu
16. Klokis
17. Sešstūrgalvas skrūve

A. lekšējā seštūra atslēga, 4 mm
B. lekšējā seštūra atslēga 3 mm
C. Baterija

3. Piegādes komplekts

• lerīces kāja 1x
• Statnis 1x
• lespilēšanas rokturis 1x
• Urbjmašīnas galds 1x
• Apgriezienu skaita regulēšanas svira 1x
• Rokturis 3x
  • Saliekams skaidu aizsargs 1x
• Urbjpatrona 1x
• lerīces galva 1x
  • Klokis 1x
• Sešstūrgalvas skrūve 4x
• Baterija 2x
• lekšējā seštūra atslēga 2x

4. Noteikumiem atbilstoša lietošana

Galda urbjmašina ir paredzēta urbšanai metālā, koksnē, plastmasā un flīzēs. Var izmantot cilindriska kāta urbjus ar urbšanas diametru no 1,5 mm līdz 13 mm.

lerīce ir paredzēta lietošanai mājamatnieka jomā. Tā nebija izstrādāta komerciālai nepārtrauktai lietošanai. lerīci nedrīkst lietot personas, kas jaunākas par 16 gadiem. Jaunieši, kas vecāki par 16 gadiem, drīkst lietot ierīci tikai uzraudzībā. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norā-dījumus, norādes, ilustrācijas un tehniskos rak-sturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savai-nojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekādā veidā nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts.
c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumenta palielina elektriskā trieciena risku.
d) Neizmantojiet kabeli citam nolūkam, lai pār-nēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām vai kustīgām ierīces daļām. Bojāti vai sapinušies vadi palielina elektriskā trieciena risku.
e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja kabelus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja kabela lietošana mazina elektriskā trieciena risku.
f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz-sargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b) Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat.

Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var no-tikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas rotējošā ierīces daļā, var radīt savainojumus.
e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus, apgērbu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.
g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, pārliecinieties, vai tās ir pievienotas, un tiek pareizi izmantotas. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet ierīci. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespē-jams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepiere-dzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezē-jmalām mazāk iestrēgst un ir vieglāk vadāmi.
g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt nemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Drošības norādījumi urbjmašīnām

a) Urbjmašina jānodrošina. Nepareizi nostiprināta urbjmašina var pārvietoties vai apgāzties, un tas var radīt savainojumus.
b) Darba materiāls jāiespiež vai jānostiprina uz darba materiāla paliktņa. Neurbiet darba materiālos, kuri ir pārāk mazi drošai iespiešanai. Darba materiāla noturēšana ar roku var radīt savainojumus.
c) Nelietojiet cimdus. Rotējošās daļas vai urbšanas skaidas var satvert cimdus un tādā veidā radīt savainojumus.
d) Nelieciet rokas urbšanas zonā, kamēr elektro-instruments darbojas. Saskare ar rotējošām da-lām vai urbšanas skaidām var radīt savainojumus.
e) Urbšanas instrumentam jārotē, pirms jūs to pievadāt pie darba materiāla. Pretējā gadījumā urbšanas instruments var aizkerties darba materiālā un tādā veidā izraisīt darba materiāla negaidītu kustību un savainojumus.

f) Ja urbšanas instruments nosprostojas, neturpiniet to spiest uz leju un izslēdziet elektroinstrumentu. Izpētiet un novērsiet nosprostošanās cēloni. Nosprostošanās var radīt darba materiāla negaidītu kustību un savainojumus.

g) Nepieļaujiet garas urbšanas skaidas, regulāri pārtraucot spiedienu uz leju. Asas metāla skaidas var iekerties un radīt savainojumus.

h) Nekad nenoņemiet urbšanas skaidas no urbšanas zonas, kamēr elektroinstruments darbojas. Lai noņemtu skaidas, pārvietojiet urbšanas instrumentu prom no darba materiāla, izslēdziet urbšanas instrumentu un nogaidiet urbšanas instrumenta apstādināto stāvokli. Izmantojiet palīglīdzekļus, piem., suku vai āki, lai noņemtu skaidas. Saskare ar rotējošām daļām vai urbšanas skaidām var radīt savainojumus.

i) Darbinstrumentu ar aplëses apgriezienu skaitu pieļaujamajam apgriezienu skaitam jābūt vismaz tik lielam, kāds maksimālais apgriezienu skaits ir norādīts uz elektroinstrumenta. Piederumi, kas rotē ātrāk, nekā tas ir pieļaujams, var saplīst un lidot apkārt.

levērībai: Lāzera starojums Neskatieties starā. Lāzera 2. klase

Sargājiet sevi un apkārtējo vidi no nelaimes gadīju-miem, veicot atbilstīgus piesardzības pasākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.
• Nekad neskatieties tieši stara trajektorijā.
• Nekad nevērsiet lāzera staru pret atstarojošām virsmām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.
• Uzmanību! Ja netiek ṣemta vērā instrukcijā norādītā darba kārtība, var notikt bīstama staru iedarbība.
• Nekad neatveriet lāzera moduli. Neparedzēti var notikt staru iedarbība.
• Ja ierīce netiek lietota ilgāku laiku, vajadzētu izņemt baterijas.
• Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.
• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis.

Bateriju lietošanas drošības norādījumi

1. Katrā laikā ievērojiet, lai baterijas tiktu ievietotas ar pareizu polaritāti (+ un -), kā norādīts uz baterijas.
2. Nepiełaujiet bateriju īsslēgumu.
3. Neuzlādējiet atkārtoti neuzlādējamas baterijas.
4. Neuzlādējiet bateriju pārmērīgi!
5. Nedrīkst sajaukt vecas un jaunas baterijas, kā arī dažādu tipu vai ražotāju baterijas! Vienlaikus jānomaina visas viena komplekta baterijas.

6. Izlietotas baterijas nekavējoties jāizņem no ierīces un pareizi jālikvidē! Neizmetiet baterijas mājsaimniecības atkritumos. Bojātas vai izmantotas baterijas jānodod otrreizējai pārstrādei saskaņā ar direktīvu 2006/66/EK. Nododiet atpakal baterijas un/vai ierīci, izmantojot piedāvātās savākšanas ietaises. Informāciju par utilizēšanas iespējām varat saņemt savā pagasta pārvaldē vai pilsētas/novada domē.

7. Nesakarsējiet baterijas!

8. Nemetiniet un nelodējiet tieši pie baterijām!

9. Neizjauciet baterijas!

10. Nedeformējiet baterijas!

11. Nemetiet baterijas ugunī!

12. Uzglabājiet baterijas bērniem nepieejamā vietā.

13. Neļaujiet bērniem nomainīt baterijas bez uzraudzības!

14. Neuzglabājiet baterijas uguns, plīts vai citu siltuma avotu tuvumā. Nenovietojiet bateriju tiešos saules staros, nelietojiet un neglabājiet to karstā laikā transportlīdzeklos.

15. Nelietotas baterijas glabājiet oriğinālajā iepakoju-mā un neglabājiet tās metāla priekšmetu tuvumā. Nesajauciet un neizmētājiet izpakotas baterijas! Tas var izraisīt baterijas īsslēgumu un līdz ar to bojājumus, apdegumus vai pat ugunsgrēku.

16. Izņemiet baterijas no ierīces, ja ilgāku laiku tā netiek lietota, izņēmums ir ārkārtas gadījumiem paredzēta ierīce!

17. Baterijas, kurām ir izplūdis škīdrums, NEKAD neaizskariet bez atbilstīgiem aizsarglīdzekļiem. Ja izplūdušais škīdrums saskaras ar ādu, nekavējoties noskalojiet attiecīgo ādas zonu tekošā ūdenī. Nekādā ziņā nepieļaujiet škīdruma nokļūšanu acīs un mutē. Ja tas tomēr notiek, nekavējoties vērsieties pie ārsta.

18. Pirms bateriju ievietošanas notīriet akumulatora kontaktus un arī ierīces attiecīgos kontaktus.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Atlikušie riski

Elektroinstruments ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.
• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spiediens urbjot ātri sabojā darbinstrumentu. Tas var izraisīt ierīces jaudas samazināšanos apstrādes laikā un precizitātes samazināšanos.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustinu.
• Izmantojiet instrumentu, kas ieteikts šajā instrukcijā. Tā panāksiet, ka šai ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.
• Pirms regulēšanas vai apkopes darbu veikšanas izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

6. Tehniskie raksturlielumi

Nominālais ieejas spriegums	230-240V~ 50 Hz
Nominālā jauda	550 W
Motora apgriezienu skaits	1490 min ^-1
Izejas apgriezienu skaits (laideni regulējams)	440 - 2580 min ^-1
Urbjpatronas stiprinājums	B16
Urbjpatrona	1,5 – 13 mm
Urbjmašīnas galda izmērs	190 x 190 mm
Lenka regulēšana	45° - 0° - 45°
Urbšanas dzilums	60 mm
Statna diamets	59,5 mm

Augustums 870 mm

Svars 27 kg

Lāzera klase 2

Lāzera vilņa garums 650mm

Lāzera jauda 1mW

Paturētas tiesības veikt tehniskas izmainas!

Troksnis un vibrācija

Trokšņu vērtības bija noteiktas atbilstoši standarta EN 62841 prasībām.

Skaņas spiediena līmenis L_pA	73,8 dB
Kļūda K_pA	3 dB
Skaņas jaudas līmenis, L_WA	86,8 dB
Kļūda K_WA	3 dB

Valkājiet ausu aizsargus.

Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas kopējās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.

Vibrācijas emisijas vērtība a_h=1,7 m/s^2

Klūda K = 1,5 m/s²

Norādītā vibrācijas emisijas vērtība ir izmērīta saska- nā ar standartizētu pārbaudes metodi, un var atšķirties atkarībā no elektroinstrumenta lietošanas veida, un izņēmuma gadījumos tā var pārsniegt norādīto vērtību.

Norādīto vibrācijas emisijas vērtību var izmantot elektroinstrumenta salīdzinājumam ar citu elektroinstrumentu.

Norādīto vibrācijas emisijas vērtību var izmantot arī vērtības samazināšanas novērtējumam.

7. Pirms lietošanas sākšanas

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pärbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

• Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.

• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai originālās detaļas. Rezerves dalas sanemsiet savā tirdzniecības uznēmumā.
• Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Montāža

△ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!

Statnis un ierīces kāja, 3. att.

1. Novietojiet ierīces kāju (1) uz pamatnes vai darbgalda.
2. Novietojiet statni (2) uz pamatplātnes tā, lai stat- na (2) caurumi būtu vienlīdzīgi ar pamatplātnes (1) caurumiem.
3. leskrūvējiet četras sešstūrgalvas skrūves (17) statņa nostiprināšanai pamatplātnē un stingri pievelciet tās ar sešstūra uzgriežnatslēqu.

Zobstieņa noņemšana, 4. att.

Lai varētu uzstādīt šo urbjmašīnu, vispirms jādemontē zobstienis (D).

1. Demontējiet gredzenu (E), izmantojot sešstūra atslēgu (SW3), un novelciet to no statna (2).
2. Tagad izvelciet zobstieni (D).

Urbjmašinas galda turētāja montāža, 5.-7. att.

1. levietojiet zobstieni (D) urbjmašinas galda turētāja (4) gropē.
2. leregulējiet zobstieni (D) urbjmašīnas galda turē-tājam (4) pa vidu.
3. Savienojot zobstieni (D), uzmaniet gropes robežas urbjmašinas galda turētāja (4) pareizo sazobi ar zobstieni.
4. Tagad uzlieciet urbjmašīnas galda turētāju (4) ar zobstieni (D) uz statņa (2) un ievadiet zobstieni (D) apakšējā zobstiena vadīklā uz statnes kājas.

5. Nostipriniet zobstieni (D) ar gredzenu (E). Turklāt uzmaniet, lai zobstieņa vadīkla pie gredzena (E) būtu vērsta uz leju. Nofiksējiet gredzenu (E), pievelkot iebūvēto iekšējā seštūra skrūvi.

6. Uzlieciet kloki (16) uz urbjmašīnas galda turētāja (4) vārpstas un nostipriniet to ar iekšējā sešstūra skrūvēm. Šim nolūkam izmantojiet iekšējā sešstūra atslēgu (B)

7. leskrūvējiet iespīlēšanas rokturi (3) urbjmašīnas galda turētājā (4).

lerīces galvas un statņa montāža, 8. att.

1. Novietojiet ierīces galvu (13) uz statna (2).
2. Novietojiet urbjmašīnas darbvārpstu ar darbvirsmu un pamatplātni vienā līmenī, un stingri pievelciet iekšējā sešstūra skrūvi, kura atrodas ierīces galvas sānos. (sešstūra atslēga SW4 / A)

Rokturu montāža, 9.+10. att.

1. Stingri ieskrūvējiet trīs rokturus (10) roktura turētāja vītnē. Šim nolūkam palīdzībai paņemiet sešstūra uzgriežnatslēgu.
2. leskrūvējiet atlikušo apgriezienu skaita regulēšanas sviru (rokturi) (6) roktura turētājā ātruma regulēšanai. Šim nolūkam palīdzībai paņemiet seštūra uzgriežnatslēgu.

Saliekamā skaidu aizsarga un urbjpatronas montāža, 11. att.

1. Uzbīdiet saliekamo skaidu aizsargu (11) uz darbvārpstas ierīces galvā un nostipriniet to ar krustveida skrūvgriezi.

Urbjpatronas montāža, 12. att.

1. Notīriet konisko caurumu urbjpatronā un darb- vārpstas konusu ar tīru auduma gabalu. Pārlieci- nieties, vai netīrumu dālīnas vairs nav pielipušas pie virsmas. Virsmu vismazāko piesārņojumu dēj tiek novērsta urbjpatronas nevainojama stabilitāte. Tādējādi urbis iespējams var sisties. Ja koniskais caurums urbjpatronā ir loti piesārņots, izmantojiet tīrīšanas škīdumu uz tīra auduma gabala.
2. Uzvirziet urbjpatronu pēc iespējas tālāk uz darb-vārpstas izcilna.
3. Grieziet urbjpatronas ārējo gredzenu pretēji pulk- steņrādītāja virzienam (skatoties no augšas) un atveriet urbjpatronas žoklus.
4. Uzlieciet koksnes gabalu uz ierīces galda un no- laidiet darbvārpstu līdz koksnes gabalam. Saspie- diet, lai patrona pareizi novietotos.

Bateriju ievietošana /maiņa: Lāzera režīms 13. att.

1. Bateriju ievietošana / maina: Izslēdziet lāzeru, ievietojiet vai noņemiet bateriju nodalījuma vāciņu (14.1). Izņemiet baterijas un nomainiet ar jau-nām (2 AA baterijām).
2. leslēgšana: Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi (14) pozīcijā “I”, lai ieslēgtu lāzeru. Uz apstrādājamā darba materiāla tiek projicētas divas lāzera līnijas, kuru krustpunkts parāda urbja gala centru.
3. Izslēgšana: Pārvietojiet lāzera ieslēgšanas/izslēgšanas slēdzi (14) pozīcijā “0”.

Lāzera noregulēšana, 13. att.

Lāzeru ir iespējams noregulēt, izmantojot regulēšanas skrūves (F).

Norāde! Aizsardzībai no korozijas visas pulētās daļas ir ieziestas ar smērvielu. Pirms urbjpatronas (12) uzlikšanas uz darbvārpstas abas daļas pilnīgi jānotīra no smērvielas, izmantojot ekoloģiski nekaitīgu šķīdinātāju, lai būtu nodrošināta optimāla spēka pārvade.

lerīces novietošana

Pirms lietošanas sākšanas urbjmašina stacionāri jāuzstāda uz cietas pamatnes.

Šim nolūkam izmantojiet abus stiprinājuma urbumus pamatnes plātnē. Uzmaniet, lai ierīce būtu brīvi pie-ejama lietošanai un regulēšanas un apkopes darbiem.

Norāde! Stiprinājuma skrūves drīkst būt pievilktas tikai tik stingri, lai pamatplātne nesašķiebtos vai nedeformētos. Pārmērīgas slodzes gadījumā pastāv plīsuma risks.

levērošana pirms lietošanas sākšanas

levērojiet, lai tikla pieslēguma spriegums sakristu ar datu plāksnīti. Pievienojiet ierīci tikai kontaktligzdai ar pienācīgi uzstādītu zemējuma kontaktu. Urbjmašīna ir aprīkota ar nullsprieguma slēdzi, kas pasargā operatoru no nejaušas atkārtotas palaišanas pēc sprieguma krituma. Šajā gadījumā ierīce atkārtoti jāieslēdz.

9. Apkalpošana

Vispārēja informācija, 14. att.

Lai ieslēgtu ierīci, nospiediet zało ieslēgšanas slēdzi "I" (9), ierīce sāk darboties. Lai izslēgtu ierīci, nospiediet sarkano izslēgšanas slēdzi "O" (9), ierīce izslēdzas.

Uzmaniet, lai nepārslogotu ierīci.

Ja motora troksnis lietošanas laikā samazinās, tad motoru pārāk stipri noslogo. Nenoslogojiet ierīci tik stipri, lai motors apstātos. Lietošanas laikā vienmēr stāviet ierīces priekšā.

Instrumenta ievietošana urbjpatronā, 1. att.

Noteikti uzmaniet, lai instrumenta maiņas laikā tīkla kontaktspraudnis būtu atvienots. Urbjpatronā (12) drīkst iespīlēt tikai cilindriskus instrumentus ar norādīto maksimālo kāta diametru. Lietojiet tikai nevainojamu un asu instrumentu. Nelietojiet instrumentus, kuru kāts ir bojāts, vai citādā veidā tie ir deformēti vai bojāti. Iz-mantojiet tikai piederumus un papildierīces, kas norā-dītas lietošanas instrukcijā, vai kuras atļāvis ražotājs. Ja vertikālā urbjmašīna ar statni ir nosprostota, izslē-dziet ierīci un atgrieziet urbi sākuma pozīcijā.

Ātrdarbības iespīlēšanas urbjpatronas lietošana

Vertikālā urbjmašīna ar statni ir aprīkota ar ātrdarbības iespīlēšanas urbjpatronu. Instrumenta maiņu var veikt bez papildu patronas atslēgas palīdzības, ievietojot instrumentu ātrdarbības iespīlēšanas urbjpatronā un iespīlējot ar roku.

Apgriezienu skaita noregulēšana, 1. att.

Var laideni noregulēt ierīces apgriezienu skaitu.

levērībai!

• Apgriezienu skaitu drīkst izmainīt tikai tad, kad motora darbojas.
• Grūdienveidīgi nepārvietojiet apgriezienu skaita regulēšanas sviru (6), lēnām un vienmērīgi noregulējiet apgriezienu skaitu, kamēr ierīce atrodas tukšgaitā.
• Nodrošiniet, lai ierīce varētu netraucēti darboties (noņemiet darba materiālus, urbjus utt.).

Ar apgriezienu skaita regulēšanas sviru (6) var laideni pielāgot apgriezienu skaitu. Noregulēto ātrumu parāda apgriezienos minūtē digitālajā displejā (8).

levērībai! Nekad neļaujiet urbjmašīnai darboties ar atvērtu kīlsiksnas apvalku. Pirms vāka atvēršanas vienmēr atvienojiet tīkla kontaktspraudni. Nekad neaiztie-ciet strādājošu kīlsiksnu.

Urbšanas dziluma ierobežotājs, 15a att.

Urbšanas darbvārpstai ir grozāms limbs (19) urbšanas dziljuma noregulēšanai. Veiciet regulēšanas darbus tikai apstādinātā stāvoklī.

• Spiediet urbšanas darbvārpstu uz leju, līdz urbja gals pieklaujas pie darba materiāla.
• Palaidiet valigak spilskrūvi (18) un grieziet limbu (19) uz priekšu līdz galam.
• Pagrieziet atpakal limbu (19) par vajadzīgo urbšanas dzilumu un nofiksējiet ar spīlskrūvi (18).

levērībai! Noregulējot urbšanas dzilumu, cilindriska-jam urbumam jāpieskaita urbja gala garums.

Urbjmašīnas galda slīpuma noregulēšana, 1., 15. att.

• Palaidiet valigāk sešstūrgalvas skrūvi (20) zem urbjmašīnas galda (4).
• Noregulējiet urbjmašīnas galdu (4) atbilstoši vajadzīgajam lenka izmēram.
• Atkārtoti stingri pievelciet pusapa|galvas skrūvi (20), lai urbjmašīnas galdu (4) nofiksētu šajā pozīcijā.

Urbjmašinas galda augstuma noregulēšana, 16. att.

• Palaidiet valīgāk savilcējskrūvi (3).
- Novietojiet urbjmašīnas galdu vajadzīgajā pozīcijā, izmantojot kloki (16).
- Atkārtoti pievelciet savilcējskrūvi (3).

Darbvārpstas atvilcējatsperes noregulēšana, 17. att.

Var būt nepieciešams, ka darbvārpstas atvilcējatspere jāiestata, jo ir izmainījies tās spriegojums, un tādējādi darbvārpsta atvirzās pārāk ātri vai pārāk lēni.

1. Lai iegūtu lielāku darba telpu, nolaidiet darbvirsmu.
2. Strādājiet urbjmašīnas kreisajā pusē.
3. levietojiet skrūvgriezi priekšējā apakšējā rievā (1) un noturiet to uz vietas.
4. Noņemiet ārējo uzgriezni (3) ar dakšatslēgu (SW14)
5. Noturot skrūvgriezi joprojām rievā, atskrūvējiet iekšējo uzgriezni (4), līdz ierobs atbrīvojas no rumbas (6). IEVĒRĪBAI atspere ir nospriegota!
6. Uzmanīgi grieziet atsperes vāciņu (2) pretēji pulk- steņrādītāja virzienam ar skrūvgriezi, līdz varat rievu (1) iespiest rumbā (6).
7. Nolaidiet darbvārpstu viszemākajā pozīcijā un noturiet atsperes vāciņu (2) pozīcijā. Kad darbvārp-sta pārvietojas uz augšu un uz leju tā, kā jūs to vēlaties, atkārtoti pievelciet iekšējo uzgriezni (4).
8. Ja pārāk valīgi, atkārtojiet darbības 3-5. Ja pārāk stingri, pretējā secībā darbību 6.
9. Nostipriniet ārējo uzgriezni (3) pret iekšējo uzgriezni (4) ar dakšatslēgu.
10. NORĀDE! Nesagrieziet pārāk daudz un neierobežojiet darbvārpstas kustību!

Darbvārpstas aksiālā brīvkustība, 18. att.

Ja darbvārpsta atrodas apakšējā pozīcijā, grieziet to ar roku. Ja jūs konstatējat pārāk lielu brīvkustību, rī- kojieties šādi:

1. Atskrūvējiet pretuzgriezni (21).

2. Grieziet skrūvi (22) pulkstenrādītāja virzienā, lai izlīdzinātu brīvkustību, neietekmējot darbvārpstas augšup un lejup kustību (neliela brīvkustība ir nor-māla parādība).

3. Atkārtoti pievelciet pretuzgriezni (21).

Darba materiāla iespīlēšana

lespīlējiet darba materiālu, principā izmantojot mašīnas skrūvspīles vai piemērotu iespīlēšanas ierīci. Nekad neturiet darba materiālus ar rokām! Urbšanas laikā darba materiālam vajadzētu būt kustīgam uz urbjmašīnas galda (4), lai varētu notikt pašcentrēšanās. Noteikti nodrošiniet darba materiālu pret griešanos. Tas vislabāk notiek, pieliekot darba materiālu vai mašīnas skrūvspīles pie stingra atbalsta.

levērībai! Metāla daļas jāiespīlē, lai tās nevarētu tikt parautas uz augšu. Noregulējiet urbjmašīnas galda augstumu un slīpumu atkarībā no darba materiāla. Ir jāpaliek pietiekamam atstatumam starp darba materiāla augšmalu un urbja galu.

Darba ātrumi

Urbšanas laikā ievērojiet pareizo apgriezienu skaitu. Tas ir atkarīgs no urbja diametra un materiāla.

Zemāk minētais saraksts palīdzēs jums izvēlēties ap-griezienu skaitus dažādiem materiāliem.

Norādītie apgriezienu skaiti ir tikai orientējošas vērtības.

Urbjaø	Pelēkaisčuguns	Tērauds	Dzelzs	Alumīnijs	Bronza
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

Paplašināšana un centrējoša urbšana

Izmantojot šo galda urbjmašīnu, jūs varat arī veikt paplašināšanu un centrējošo urbšanu. Turklāt ievērojiet, ka paplašināšanu vajadzētu veikt ar vismazāko ātrumu, kamēr centrējošai urbšanai ir nepieciešams liels ātrums.

Kokmateriāla apstrāde

Lūdzu, ievērojiet, ka kokmateriāla apstrādes laikā jāizmanto piemērota putekļu nosūkšanas iekārta, jo koka putekļi var būt kaitīgi veselībai. Veicot putekļainus darbus, noteikti lietojiet piemērotu putekļu aizsargmasku.

10. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkār- toti ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzī-vībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Pievienošanas veids Y

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepieļautu bīstamību.

Mainstrāvas motors

• Elektrotikla spriegumam jäbüt 230 V\~.
• Līdz 25 m gariem pagarinātāja vadiem ir jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

11. Tīrīšana un apkope

Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tikla kontaktspraudni.

⚠ Uzticiet veikt darbus, kas nav aprakstīti šajā lietošanas instrukcijā, specializētās darbnīcas personālam. Izmantojiet tikai oriģinālās daļas. Laujiet ierīcei atdzist pirms visiem apkopes un tīrīšanas darbiem. Pastāv apdedzināšanās risks!

Pirms katras lietošanas pārbaudiet, vai ierīcei nav acīmredzamu trūkumu, piem., nenostiprinātas, nolietotas vai bojātas daļas, pārbaudiet skrūvju vai citu daļu pareizo novietojumu. Nomainiet bojātās daļas.

Tirišana

Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus. Kī-miskās vielas var bojāt ierīces plastmasas daļas. Nekad netīriet ierīci zem tekoša ūdens.

• Pamatīgi notīriet ierīci pēc katras lietošanas.
• Notīriet ierīces ventilācijas atveres un virsmu ar mīkstu suku, otu vai drānu.
• Notīriet skaidas, puteklus un netīrumus, ja nepieciešams, izmantojot puteklu sūcēju.

- Regulāri ieeļlojiet kustīgās daļas.

- Nelaujiet smērvielām noklūt uz slēdža, kīlsiksnas, dzenošajiem skriemelīem un urbšanas gājiena svirām.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošās detaļas*: kīlsiksna, urbis, baterija

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

12. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu oriğinālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

13. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Norādes par Vācijas likumu par baterijām (BattG)

Nolietotās baterijas un akumulatorus nedrīkst izmest sadzīves atkritumos, bet gan tie jānodod šķirošanas vai utilizācijas punktā!

- Lai veiktu bateriju vai akumulatoru drošu iznemšanu no elektroiekārtas, un saņemtu informāciju par to tipu vai kīmisko sistēmu, ievērojiet papildu datus lietošanas vai montāžas instrukcijā.

- Bateriju un akumulatoru īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā. Atdošana ierobežojas ar mājsaimniecībā izmantojamo daudzumu nodošanu.

- Nolietotās baterijas var saturēt kaitīgas vielas vai smagos metālus, kas var nodarīt kaitējumu apkārtē-jai videi un veselībai. Nolietoto bateriju pārstrāde un tajās esošo resursu lietošana veicina šo abu svarīgo vērtību aizsardzību.

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka baterijas un akumulatorus nedrīkst utilizēt sadzīves atkritumos.

- Ja turklāt zem atkritumu konteinera simbola atrodas zīmes Hq. Cd vai Pb. tas nozīmē:

- Hg: Baterija satur vairāk par 0,0005 % dzīvsudraba

- Cd: Baterija satur vairāk par 0,002 % kadmija

- Pb: Baterija satur vairāk par 0,004 % svina

- Akumulatorus un baterijas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Bateriju un akumulatoru tirdzniecības vietas

- lekārtu un nolietoto bateriju kopējās nodošanas sistēmas pienemšanas atpakal vietas

- Ražotāja pienemšanas atpakal vieta (ja nav kopējās nodošanas sistēmas dalībnieks)

- Šie apgalvojumi attiecas tikai uz akumulatoriem un baterijām, kas tiek pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2006/66/EK prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz akumulatoru un bateriju utilizāciju.

14. Traucējumu novēršana

Brīdinājums!

Pirms trūkumu atklāšanas vienmēr izslēdziet ierīci un atvienojiet kontaktspraudni no kontaktligzdas.

Klūda Problema Risinājums
Ass atvirzās pārāk ātri vai pārāk lēni atpakal sākuma pozīcijā	Atsperes priekšspriegojums ir nepareizi noregulēts.	Priekšspriegojuma noregulēšana, sk. “Darbvārpsta atvilcējatspere”.
Neskatoties uz atkārtotu nostiprināšanu, urbjpatrona arvien no jauna atbrīvojas no darbvārpstas	Netīrumi, ziežviela vai ella uz darbvārpstas vai urbjpatronas iekšpusē.	Izmantojiet sadzīves tīrīšanas līdzekli, lai notīrītu darbvārpstas un urbjpatronas virsmu. Sk. arī “Urbjpatronas montāža”.
Spēcīgs skaņas intensitātes līmenis darbības laikā	Nepareizs kīlsiksnas spriegojums. Atkārtoti noregulējiet kīlsiksnas spriegojumu. Sk. arī “Apgriezienu skaita un kīlsiksnas spriegojuma izvēle”.
	Darbvārpsta ir pārāk sausa. Pārbaudiet darbvārpstu. Sk. arī “Eļlošana”.
	Siksnas skriemelis uz darbvārpstas ir valīgs.	Pārbaudiet siksnas skriemeļa uzgriežņa nostiprinājumu un, ja nepieciešams, pievelciet to.
	Siksnas skriemelis uz motora ir valīgs.	Pievelciet motora siksnas skriemeļa regulēšanas skrūvi.
Kokmateriāls sašķeļas urbja izvades atverē	Nav piemērota paliktņa zem darba materiāla.	Izmantojiet piemērotu paliktni. Sk. arī “Darbvirsmas un darba materiāla regulēšana”.
Darba materiāls izraujas no rokas	Nav piemērota paliktņa zem darba materiāla, vai tas ir nepietiekami nostiprināts.	Palieciet darba materiālam apakšā paliktni vai nostipriniet to.
Urbis ir nokaitēts	Nepareizs ātrums.	Mainiet ātrumu. Sk. arī “Apgriezienu skaita un kīlsiksnas spriegojuma izvēle”.
	No urbuma nenāk ārā skaidas. Regulāri izvirziet urbi no urbuma, lai izvadītu skaidas.
	Neass urbis. Noasiniet urbi.
	Pārāk maza padeve. Palieliniet padevi.
Urbis novirzās, vai caurums nav apalš	Cietas vietas kokmateriālā, vai urbja gala garums un lenķis ir atšķirīgi.	Noasiniet urbi.
	Urbis ir saliekts. Nomainiet urbi.
Urbis nosprostots darba materiālā	Darba materiāls un urbis ir sašķiebušies, vai padeve ir pārāk liela.	Kaut ko palieciet darba materiālam apakšā vai nostipriniet to. Sk. arī “Darba materiāla pozicionēšana”.
	Nepietiekams kīlsiksnas spriegojums	Noregulējiet kīlsiksnas spriegojumu. Sk. arī “Apgriezienu skaita un kīlsiksnas spriegojuma izvēle”.
Urbja pārmērīga novirze un svaidīšanās	Saliekts urbis. Izmantojiet taisnu urbi.
	Darbvārpstas gultņu pārāk liels nolietojums.	Nomainiet darbvārpstas gultņus.
	Urbis nav centrēti iespīlēts urbjpatronā.	Pārbaudiet centrējumu. Sk. arī “Urbja ievietošana”.
	Urbjpatrona nav pareizi nostiprināta.	Pareizi nostipriniet urbjpatronu. Sk. arī “Urbjpatronas montāža”

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
