Márka	GARDENA
Modell	TCS 2018V P4A
Terméktípus	Akkumulátoros rúdmetsző
Láncsebesség	3,8 m/s
Vezetőlemez hossza	200 mm
Lánctípus	90 px
Olajtartály térfogata	60 cm³
Teleszkópos cső kinyúlási tartománya	0 – 50 cm
Tömeg (akkumulátorral)	3,5 kg
Hangnyomásszint (LpA)	73 dB(A)
Akusztikus teljesítményszint (LWA) mért / garantált	90 / 93 dB(A)
Kéz-kar vibráció (avhW)	11,5 m/s²
Tápellátás	Lítium-ion akkumulátor 18 V (POWER FOR ALL PBA 18V rendszer)
Kompatibilis akkumulátor típusa	PBA 18V (pl. 14903-as cikkszám, 2,5 Ah)
Kompatibilis töltő	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Töltési idő (2,5 Ah akkumulátor)	80%: 120 perc, 97-100%: 154 perc
Töltési hőmérséklet tartomány	0 °C – 45 °C
Gyártói garancia	2 év (magánhasználat)
Kopó alkatrészek	Lánc és vezetőlemez (nem tartozik a garancia hatálya alá)
Biztonság	Kétkapcsolós biztonsági berendezés (blokkoló gomb + indítókar)

Gyakran ismételt kérdések - TCS 2018V P4A GARDENA

Hogyan kell tölteni a rúdmetsző akkumulátorát?

Vegye ki az akkumulátort a készülékből, csatlakoztassa a töltőt a hálózati aljzathoz, majd csúsztassa az akkumulátort a töltőre. A villogó zöld jelzőfény töltést jelez, a folyamatos zöld fény teljes töltöttséget jelez. A töltés kb. 2 óráig tart egy 2,5 Ah-s akkumulátor esetén.

Hogyan kell megfeszíteni a rúdmetsző láncát?

Lazítsa meg a két rögzítőcsavart, emelje fel a láncot a vezetőlemez közepén: a rés 2-3 mm legyen. Forgassa el a beállító csavart az óramutató járásával megegyező irányba a feszítéshez, ellentétes irányba a lazításhoz. Húzza meg a csavarokat, és ellenőrizze néhány perc használat után.

Mit tegyek, ha a rúdmetsző nem indul?

Először ellenőrizze az akkumulátor állapotát: ha a LED zölden villog, töltse fel. Ha a hibajelző LED pirosan világít, várja meg, amíg az akkumulátor lehűl, vagy távolítsa el a nedvességet az érintkezőkről. Ha a hibajelző LED pirosan villog, vegye fel a kapcsolatot a GARDENA ügyfélszolgálattal.

Hogyan kell kenőanyagot adni a láncnak?

Használjon láncfűrész olajat (GARDENA 6006 cikkszám). Csavarja le az olajtartály fedelét, töltse fel olajjal, amíg a szintjelző tele nem lesz. Ellenőrizze a kenési rendszert úgy, hogy a vezetőlemezt 20 cm-re egy fa felület fölé tartja: egy perc után olajnyomoknak kell megjelenniük.

Milyen tartozékok elérhetők ehhez a készülékhez?

A kompatibilis GARDENA tartozékok: csere lánc és vezetőlemez (4048 cikkszám), csere lánc önmagában (4049 cikkszám), láncfűrész olaj (6006 cikkszám), kiegészítő PBA 18V akkumulátorok (14903, 14905 cikkszám) és gyorstöltő (14901 cikkszám).

Hogyan kell tisztítani a rúdmetszőt?

Tisztítsa meg a készüléket nedves ruhával (ne használjon vizet vagy nagynyomású mosót). A szellőzőnyílásokat puha kefével tisztítsa. Az akkumulátort és a töltőt puha, száraz ruhával törölje le. Ne használjon vegyi anyagokat.

Mi a GARDENA készülék garanciája?

A GARDENA 2 év gyártói garanciát nyújt az első vásárlástól számítva magánhasználatra. A garancia az anyag- vagy gyártási hibákra vonatkozik. A kopó alkatrészek (lánc, vezetőlemez) kizárva. A garancia érvényesítéséhez küldje vissza a terméket a vásárlást igazoló dokumentummal együtt.

Hogyan kell szállítani és tárolni a rúdmetszőt?

Szállítás vagy tárolás előtt tegye fel a védőburkolatot a vezetőlemezre, vegye ki az akkumulátort, töltse fel, tisztítsa meg a készüléket, és tárolja száraz, zárt, fagymentes helyen. Ne tárolja 35 °C feletti hőmérsékleten vagy közvetlen napfényben.

Hogyan kell kicserélni a vágóláncot?

Lazítsa meg a két csavart, vegye le a fedelet, távolítsa el a vezetőlemezt és a használt láncot. Tisztítsa meg az alkatrészeket. Szerelje fel az új láncot a vezetőlemezre a forgásirány figyelembevételével, helyezze vissza az egységet a motorra, ügyelve arra, hogy a csavar áthaladjon a vezetőlemezen, és a lánc a lánckerékre illeszkedjen. Tegye vissza a fedelet, és feszítse meg a láncot.

Melyek a legfontosabb biztonsági óvintézkedések?

Mindig viseljen hallásvédőt, védőszemüveget, kesztyűt, csúszásmentes cipőt és sisakot. Tartsa a készüléket két kézzel. Tartsa be a legalább 10 méteres távolságot az elektromos vezetékektől. Ne dolgozzon létrán. Minden karbantartás előtt vegye ki az akkumulátort. Ne használja viharos időben.

HASZNÁLATI ÚTMUTATÓ TCS 2018V P4A GARDENA

HU Használati utasítás

Akkumulátoros magassági ágvágó

CS Návod k obsluze

HU Akkumulátoros magassági ágvágó

1. BIZTONSÁG.	75
2. SZERELÉS.	78
3. KEZELÉS.	78
4. KARBANTARTÁS.	79
5. TÁROLÁS.	79
6. HIBAEL HÁRÍTÁS.	80
7. MŰSZAKI ADATOK.	80
8. TARTOZÉKOK.	81
9. SZERVIZ/GARANCIA.	81

Az eredeti útmutató fordítása.

A terméket nem használhatják olyan személyek (beleértve a gyermekeket is), akik korlátozott testi, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy híján vannak a készülék használatához szükséges tapasztalatnak és/vagy tudásnak, kivéve, ha biztonságukért felelős személy felügyeli őket, vagy eligazítja őket a készülék használatában. A gyermekeket szemmel kell tartani, nehogy játékszerként használják a terméket. A termék használatát csak 16 éven felüli fiatalok számára ajánljuk.

Rendeltetésszerű használat:

A GARDENA Magassági ágvágó a fák, sövények, bokrok és cserjék akár 8 cm átmérőjű ágainak levágására alkalmas magánházak zöldjében és hobbikertekben.

A termék hosszú ideig tartó működtetésre nem alkalmas.

VESZÉLY! Személyi sérülés veszélye!

→ A magassági ágvágó nem alkalmas fák kivágására. Az ágakat darabokban távolítsa el, így elkerülheti, hogy a lezuhanó ágak eltalálják, vagy a leesett ág visszapattanjon. A vágás során ne álljon az ág alá. Ne használja tavak ápolásához.

1. BIZTONSÁG

FONTOS!

Olvassa el figyelmesen a használati utasítást, és őrizze meg gondosan, hogy később is fellapozhassa.

Szimbólumok a terméken:

Figyelmesen olvassa el a használati utasítást a vezérlő berendezés és annak működésének megértéséhez.

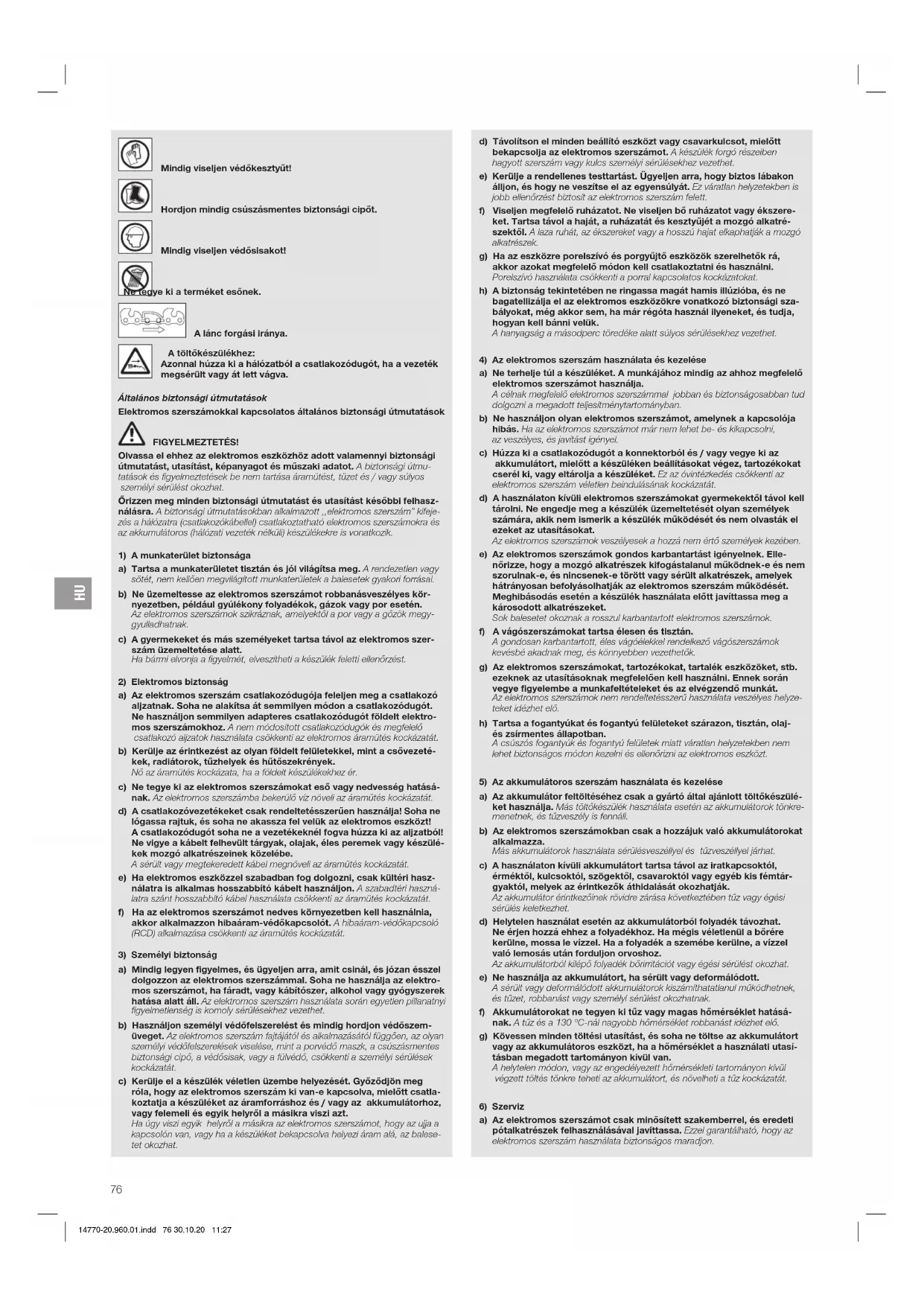

Viseljen védőszemüveget és hallásvédőt.

Áramütés okozta életveszély! Tartson legalább 10 m távolságot az elektromos vezetékektől!

Mindig viseljen védőkesztyűt!

Mindig viseljen csúszásmentes biztonsági cipőt.

Mindig viseljen védősisakot!

Ne tegye ki a terméket esőnek.

A lánc forgásirány.

A töltőkészülékhez: Azonnal húzza ki a hálózatból a csatlakozódugót, ha a vezeték megsérült vagy át lett vágva.

Általános biztonsági útmutatások

Elektromos szerszámokkal kapcsolatos általános biztonsági útmutatások

FIGYELMEZTETÉS!

Olvassa el ehhez az elektromos eszközhöz adott valamennyi biztonsági útmutatást, utasítást, képanyagot és műszaki adatot. A biztonsági útmutatások és figyelmeztetések be nem tartása áramütést, tüzet és/vagy súlyos személyi sérülést okozhat.

Őrizze meg minden biztonsági útmutatást és utasítást későbbi felhasználásra. A biztonsági útmutatásokban alkalmazott „elektromos szerszám” kifejezés a hálózatra (csatlakozókábellel) csatlakoztatható elektromos szerszámokra és az akkumulátoros (hálózati vezeték nélküli) készülékekre is vonatkozik.

1) A munkaterület biztonsága

a) Tartsa a munkaterületet tisztán és jól világítsa meg. A rendezetlen vagy sötét, nem kellően megvilágított munkaterületek a balesetek gyakori forrásai. b) Ne üzemeltesse az elektromos szerszámot robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por esetén. Az elektromos szerszámok szikráznak, amelyektől a por vagy a gőzök meggyulladhatnak. c) A gyermekeket és más személyeket tartsa távol az elektromos szerszám üzemeltetése alatt. Ha bármi elvonja a figyelmét, elveszítheti a készülék feletti ellenőrzést.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugója feleljen meg a csatlakozó aljzatnak. Soha ne alakítsa át semmilyen módon a csatlakozódugót. Ne használjon semmilyen adapteres csatlakozódugót földelt elektromos szerszámokhoz. A nem módosított csatlakozódugók és megfelelő csatlakozó aljzatok használata csökkenti az elektromos áramütés kockázatát. b) Kerülje az érintkezést az olyan földelt felületekkel, mint a csövezetékek, radiátorok, tűzhelyek és hűtőszekrények. Nő az áramütés kockázata, ha a földelt készülékekhez ér. c) Ne tegye ki az elektromos szerszámokat eső vagy nedvesség hatásának. Az elektromos szerszámba bekerülő víz növeli az áramütés kockázatát. d) A csatlakozóvezetékeket csak rendeltetésszerűen használja! Soha ne lógassa rajtuk, és soha ne akassza fel velük az elektromos eszközt! A csatlakozódugót soha ne a vezetékeknél fogva húzza ki az aljzatból! Ne vigye a kábelt felhevült tárgyak, olajak, éles peremek vagy készülékek mozgó alkatrészeinek közelébe.

A sérült vagy megtekeredett kábel megnöveli az áramütés kockázatát.

e) Ha elektromos eszközzel szabadban fog dolgozni, csak kültéri használatra is alkalmas hosszabbító kábelt használjon. A szabadtéri használatra szánt hosszabbító kábel használata csökkenti az áramütés kockázatát. f) Ha az elektromos szerszámot nedves környezetben kell használnia, akkor alkalmazzon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló (RCD) alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Mindig legyen figyelmes, és ügyeljen arra, amit csinál, és józan ésszel dolgozzon az elektromos szerszámmal. Soha ne használja az elektromos szerszámot, ha fáradt, vagy kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egyetlen pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Használjon személyi védőfelszerelést és mindig hordjon védőszemüveget. Az elektromos szerszám fajtájától és alkalmazásától függően, az olyan személyi védőfelszerelések viselése, mint a porvédő maszk, a csúszásmentes biztonsági cipő, a védősisak, vagy a fülvédő, csökkenti a személyi sérülések kockázatát. c) Kerülje el a készülék véletlen üzembe helyezését. Győződjön meg róla, hogy az elektromos szerszám ki van-e kapcsolva, mielőtt csatlakoztatja a készüléket az áramforráshoz és / vagy az akkumulátorhoz, vagy felemeli és egyik helyről a másikra viszi azt.

Ha úgy viszi egyik helyről a másikra az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy ha a készüléket bekapcsolva helyezi áram alá, az balesetet okozhat.

d) Távolítson el minden beállító eszközt vagy csavarkulcsot, mielőtt bekapcsolja az elektromos szerszámot. A készülék forgó részeiben hagyott szerszám vagy kulcs személyi sérülésekhez vezethet. e) Kerülje a rendellenes testtartást. Ügyeljen arra, hogy biztos lábakon álljon, és hogy ne veszítse el az egyensúlyát. Ez váratlan helyzetekben is jobb ellenőrzést biztosít az elektromos szerszám felett. f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a haját, a ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruhát, az ékszereket vagy a hosszú haját elkaphatják a mozgó alkatrészek. g) Ha az eszközre porelszívó és porgyűjtő eszközök szerelhetők rá, akkor azokat megfelelő módon kell csatlakoztatni és használni. Porelszívó használata csökkenti a porral kapcsolatos kockázatokat. h) A biztonság tekintetében ne ringassa magát hamis illúzióba, és ne bagatellizálja el az elektromos eszközökre vonatkozó biztonsági szabályokat, még akkor sem, ha már régóta használ ilyeneket, és tudja, hogyan kell bánni velük.

A hanyagság a másodperc töredéke alatt súlyos sérülésekhez vezethet.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl a készüléket. A munkájához mindig az ahhoz megfelelő elektromos szerszámot használja. A célnak megfelelő elektromos szerszámmal jobban és biztonságosabban tud dolgozni a megadott teljesítménytartományban. b) Ne használjon olyan elektromos szerszámot, amelynek a kapcsolója hibás. Ha az elektromos szerszámot már nem lehet be- és kikapcsolni, az veszélyes, és javítást igényel. c) Húzza ki a csatlakozódugót a konnektorból és / vagy vegye ki az akkumulátort, mielőtt a készüléken beállításokat végez, tartozékokat cserél ki, vagy eltárolja a készüléket. Ez az óvintézkedés csökkenti az elektromos szerszám véletlen beindulásának kockázatát. d) A használaton kívüli elektromos szerszámokat gyermekektől távol kell tárolni. Ne engedje meg a készülék üzemeltetését olyan személyek számára, akik nem ismerik a készülék működését és nem olvasták el ezeket az utasításokat.

Az elektromos szerszámok veszélyesek a hozzá nem értő személyek kezében.

e) Az elektromos szerszámok gondos karbantartást igényelnek. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e és nem szorulnak-e, és nincsenek-e törött vagy sérült alkatrészek, amelyek hátrányosan befolyásolhatják az elektromos szerszám működését. Meghibásodás esetén a készülék használata előtt javíttassa meg a károsodott alkatrészeket.

Sok balesetet okoznak a rosszul karbantartott elektromos szerszámok.

f) A vágószerszámokat tartsa élesen és tisztán. A gondosan karbantartott, éles vágóélekkel rendelkező vágószerszámok kevésbé akadnak meg, és könnyebben vezethetők. g) Az elektromos szerszámokat, tartozékokat, tartalék eszközöket, stb. ezeknek az utasításoknak megfelelően kell használni. Ennek során vegye figyelembe a munkafeltételeket és az elvégzendő munkát. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzeteket idézhet elő. h) Tartsa a fogantyúkat és fogantyú felületeket szárazon, tisztán, olaj- és zsírmentes állapotban. A csúszós fogantyúk és fogantyú felületek miatt váratlan helyzetekben nem lehet biztonságos módon kezelni és ellenőrizni az elektromos eszközt.

5) Az akkumulátoros szerszám használata és kezelése

a) Az akkumulátor feltöltéséhez csak a gyártó által ajánlott töltőkészüléket használja. Más töltőkészülék használata esetén az akkumulátorok tönkremennek, és tűzveszély is fennáll. b) Az elektromos szerszámokban csak a hozzájuk való akkumulátorokat alkalmazza. Más akkumulátorok használata sérülésveszéllyel és tűzveszéllyel járhat. c) A használaton kívüli akkumulátort tartsa távol az iratkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy egyéb kis fémtárgyaktól, melyek az érintkezők áthidalását okozhatják. Az akkumulátor érintkezőinek rövidre zárása következtében tűz vagy égési sérülés keletkezhet. d) Helytelen használat esetén az akkumulátorból folyadék távozhat. Ne érjen hozzá ehhez a folyadékhoz. Ha mégis véletlenül a bőrére kerülne, mossa le vízzel. Ha a folyadék a szemébe kerülne, a vízzel való lemosás után forduljon orvoshoz. Az akkumulátorból kilépő folyadék bőriritációt vagy égési sérülést okozhat.

e) Ne használja az akkumulátort, ha sérült vagy deformálódott. A sérült vagy deformálódott akkumulátorok kiszámíthatatlanul működhetnek, és tüzet, robbanást vagy személyi sérülést okozhatnak. f) Akkumulátorokat ne tegyen ki tűz vagy magas hőmérséklet hatásának. A tűz és a 130 °C-nál nagyobb hőmérséklet robbanást idézhet elő. g) Kövessen minden töltési utasítást, és soha ne töltse az akkumulátort vagy az akkumulátoros eszközt, ha a hőmérséklet a használati utasításban megadott tartományon kívül van.

A helytelen módon, vagy az engedélyezett hőmérsékleti tartományon kívül végzett töltés tönkreteheti az akkumulátort, és növelheti a tűz kockázatát.

6) Szerviz a) Az elektromos szerszámot csak minősített szakemberrel, és eredeti pótalkatrészek felhasználásával javíttassa. Ezzel garantálható, hogy az elektromos szerszám használata biztonságos maradjon.

b) Megrongálódott akkumulátorokat soha ne vessen alá karbantartásnak. Az akkumulátorokon mindennemű karbantartást lehetőség szerint csak a gyártónak vagy a hivatalos ügyfélszolgálatoknak szabad végezni.

Az országos előírások korlátozhatják a magassági ágvágó használatát. Használat előtt, és amennyiben esetleg leejtette, vagy ha különféle ütések érték, vizsgálja ki, hogy nem keletkeztek-e benne komolyabb károk vagy hibák.

Biztonsági útmutatások magassági ágvágókhoz

a) Tartsa távol a testrészeit a lánctól. Járó láncnál ne próbálja meg eltávolítani a vágási hulladékot, vagy megfogni a levágandó anyagot. A lánc még a kapcsoló kikapcsolása után is tovább mozog. A magassági ágvágó használata során egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. b) A magassági ágvágót a fogantyújánál fogva, nyugalmi helyzetben lévő lánccal vigye, és az ujjait tartsa távol a teljesítménykapcsolóktól. A magassági ágvágó helyes hordozása csökkenti a véletlenszerű működés, és így a lánc okozta sérülések kockázatát. c) A magassági ágvágó szállítása vagy elrakása előtt mindig húzza rá a védőburkolatot a láncra. A magassági ágvágó szakszerű kezelése csökkenti a lánc okozta személyi sérülések veszélyét. d) Mielőtt eltávolítaná a kés alá szorult vágási hulladékot, vagy karbantartási munkába fogna, bizonyosodjon meg arról, hogy kikapcsolta az összes teljesítménykapcsolót, és kivette vagy leválasztotta az akkumulátor egységet. A beszorult vágási hulladék eltávolítása, vagy a karbantartás végzése közben véletlenül bekapcsolt magassági ágvágó súlyos személyi sérülésekhez vezethet. e) Mielőtt eltávolítaná a kés alá szorult vágási hulladékot, vagy karbantartási munkába fogna, bizonyosodjon meg arról, hogy az összes teljesítménykapcsoló ki van kapcsolva, és a bekapcsolászár működésbe van hozva. A beszorult vágási hulladék eltávolítása, vagy a karbantartás végzése közben véletlenül bekapcsolt magassági ágvágó súlyos személyi sérülésekhez vezethet. f) A magassági ágvágót kizárólag a szigetelt fogantyúfelületeknél fogva tartsa, mivel a lánc érintkezésbe kerülhet a zöldben megbúvó vezetékekkel. A láncnak feszültség alatt álló vezetékkel történő érintkezésekor az eszköz fém részei feszültség alá kerülhetnek, és áramütést okozhatnak. g) Az eszközzel ne közelítse meg a lenyírandó sövény területén lévő vezetékeket. A sövényekben és a fák levelei közt vezetékek bújhatnak meg, amelyekbe a lánc véletlenül belevághat. h) Kedvezőtlen időjárási viszonyok között, de különösen villámlás veszélye esetén ne használja a magassági ágvágót. Ezzel csökkenhet a kockázata, hogy villámcsapás éri.

Biztonsági útmutatások magassági ágvágókhoz

a) Soha ne használja a magassági ágvágót áramvezetékek közelében, csökkentve ezzel a halálos áramütések kockázatát. Áramvezetékek megérintése, vagy az ilyenek közelében végzett sövénynyírás súlyos sérülésekhez vagy akár halálos áramütéshez vezethet. b) A magassági ágvágót mindig két kézzel használja. Tartsa mindig két kézzel a magassági ágvágót, nehogy elveszítse felette az uralmát. c) Ha a magassági ágvágóval fej felett dolgozik, viseljen fejvédőt. A lepotyogó letört darabok súlyos sérülésekhez vezethetnek.

Nézze át a sövényeket és a fák lombjait, hogy nem bújnak-e meg bennük rejtett tárgyak (pl. drótkerítés és rejtett vezetékek).

Ajánlatos 30 mA-es vagy annál kisebb kioldási áramú hibaáram védőkapcsolót használni.

Mindig tartsa két kézzel a magassági ágvágót a két fogantyújánál fogva.

A magassági ágvágóval földön álló helyzetben szabad dolgozni. Létráról vagy egyéb ingatag felületről nem szabad használni.

Mielőtt használni kezdené a magassági ágvágót, győződjön meg arról, hogy a mozgó alkatrészek (pl. a hosszú nyél és az elforduló elem) rögzítőelemei reteszelő helyzetben vannak.

További biztonsági útmutatások

Biztonságos bánásmód az akkumulátorokkal

Olvasson el minden biztonsági útmutatást és utasítást.

A biztonsági útmutatások és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Őrizze meg jól ezt a használati utasítást. Csak akkor használja a töltő készüléket, ha az összes funkció használhatóságát teljes mértékben meg tudja ítélni és azokat el is tudja végezni.

→ A készülék használata, tisztítása és karbantartása közben tartsa rajta a szemét a gyerekeken. Így biztos lehet benne, hogy a gyermekek nem fognak játszani a töltő készülékkel. → Csak POWER FOR ALL rendszerű, PBA 18V típusú, 1,5 Ah-nál nagyobb kapacitású, (minimum 5 cellás) Li-Ion akkumulátorokat töltsön vele. Az akkumulátor feszültségének egyeznie kell a töltő készülék akkumulátortöltő feszültségével. Ne töltsön vele nem tölthető akkumulátorokat. Máskülönben tűz és robbanás veszélyének teszi ki magát.

→ Ügyeljen rá, hogy a töltő készüléket ne érje eső vagy nedvesség. Ha víz jut az elektromos készülékek belsejébe, megnő az áramütés kockázata. → Tartsa tisztán a töltő készüléket. Az elkoszolódás áramütés veszélyével jár. → Használat előtt vizsgálja át a töltő készüléket, kábelt és csatlakozódugót. Ha sérüléseket tapasztal, ne használja a töltő készüléket. Saját kezűleg ne nyissa fel a töltő készüléket! Ha javítani kell, csak képzett

szakemberrel, és csak eredeti pótalkatrészek felhasználásával végeztesse el a munkát. A megrongálódott töltő készülékek, kábelek és csatlakozódugók miatt megnő az áramütés kockázata.

→ Ne használja a töltőkészüléket gyúlékony felületen (pl. papíron, textílián stb.), illetve éghető környezetben. A töltőkészülék töltés közben felmelegszik, ezért tűzveszély keletkezhet. → Ha a csatlakozóvezeték cseréje szükségessé válik, azt a GARDENA vagy a GARDENA elektromos kéziszerszámok hivatalos ügyfélszolgálata végezze el a biztonsági kockázatok elkerülése érdekében. → Töltés közben ne üzemeltesse a terméket. → Ezek a biztonsági útmutatások csak a POWER FOR ALL rendszerű, PBA 18V típusú lítium-ion akkumulátorokra vonatkoznak. → Az akkumulátort csak a POWER FOR ALL rendszer gyártója által készített termékekben használja. Csak így védheti meg az akkumulátort a veszélyes túlterheléstől. → Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekkel töltse. Ha a meghatározott típusú akkumulátorok töltésére tervezett töltőkészüléket más akkumulátorokhoz használja, tűzveszély áll fenn. → Az akkumulátor részben feltöltött állapotban kerül forgalomba. Az akkumulátor csak akkor adja le teljes teljesítményét, ha az első használat előtt teljesen feltölti a töltőkészülékkel. → Az akkumulátorokat tartsa gyermekektől elzárva. → Ne nyissa fel az akkumulátort. Zárlatveszély áll fenn. → A megrongálódott vagy szakszerűtlenül használt akkumulátorból gőzök léphetnek ki. Az akkumulátor meggyulladhat vagy felrobbanhat. Gondoskodjon friss levegőről. Ha panaszai vannak, forduljon orvoshoz. A gőzök irritálhatják a légutakat. → A helytelenül használt vagy megrongálódott akkumulátorból éghető folyadék szivároghat. Kerülje a folyadékkal való érintkezést. Ha véletlenül mégis hozzáér, öblítse le vízzel. Ha a folyadék a szemébe kerül, kérjen orvosi segítséget. Az akkumulátorból kilépő folyadék irritációt vagy égési sérülést okozhat. → A meghibásodott akkumulátorból folyadék szivároghat, amely a környező tárgyakra is rákerülhet. Vizsgálja meg az érintett részeket, tisztítsa meg, vagy szükség esetén cserélje ki őket. → Ne zárja rövidre az akkumulátort. Ne tegye a nem használt akkumulátort gemkapcsok, érmék, kulcsok, szögek, csavarok vagy más apró fémtárgyak közelébe, mert ezek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti zárlat égési sérülést vagy tüzet okozhat. → Éles tárgyak, például szögek vagy csavarhúzók, vagy külső erők megrongálhatják az akkumulátort. Az akkumulátor belsejében zárlat keletkezhet, ami meggyulladáshoz, füstöléshez, felrobbanáshoz vagy túlhevüléshez vezethet. → Megrongálódott akkumulátorokat soha ne javítson. Az akkumulátorokon végzett minden karbantartást lehetőség szerint csak a gyártó vagy a hivatalos ügyfélszolgálat végezhet. Óvja az akkumulátorokat hőtől, beleértve a tartós napsugárzást, tüzet, szennyeződést, vizet és nedvességet. Robbanás és zárlat veszélye áll fenn. → Az akkumulátort csak –20 °C és +50 °C közötti környezeti hőmérsékleten szabad üzemeltetni és tárolni. Nyáron például ne hagyja az akkumulátort az autóban. 0 °C alatti hőmérsékleten az ilyen készülékekre jellemző teljesítménykorlátozások léphetnek fel. → Az akkumulátort csak 0 °C és +45 °C közötti környezeti hőmérsékleten szabad tölteni. A megadott hőmérsékleti tartományon kívüli töltés károsíthatja az akkumulátort, vagy növelheti a tűz kockázatát.

Elektromos biztonság

VESZÉLY! Szívleállás!

Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között hatással lehet az aktív és passzív orvosi implantátumok működési módjára. A súlyos vagy halálos kimenetelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt beszéljenek erről az orvosukkal, vagy az implantátum gyártójával.

A töltőkészüléket csak a típustáblán megadott váltakozó áramú feszültségre csatlakoztassa.

Tilos a termék bármely részének földelése!

Közelgő zivatar esetén ne használja a terméket.

Óvja az akkumulátor érintkezőit a nedvességtől.

Személyi biztonság

VESZÉLY! Fulladásveszély!

Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol a kisgyermekeket.

A magassági ágvágót csak a számára előirányzott módon használja. A berendezés üzemeltetője a felelős más személy balesetéért, ill. ezen személy tulajdonával szemben felmerülő bármely jellegű kockázatért. Vegye figyelembe, hogy kiengedett teleszkópos csővel végzett munkavégzés esetén a harmadik személy által veszélyeztetett munkaterület növekszik.

VESZÉLY!

A felvett hallásvédő, és a termék által keltett zajok miatt előfordulhat, hogy nem fogja észlelni a közeledő embereket.

Mindig viseljen megfelelő ruházatot, védőkesztyűt és lábbelit.

Kerülje az érintkezést a lánckenő olajjal, különösen ha az allergiás reakciót vált ki Önben.

Vizsgálja meg azokat a zónákat, ahol a magassági ágvágó használatával vágni kíván, és távolítson el minden drótot, rejtett elektromos vezetéket és más fémtárgyakat.

Az összes beállítási tevékenységet (a vágófej döntése, a teleszkópcső hosszának módosítása) felhelyezett védőburkolattal kell végezni, és a magassági ágvágót eközben nem szabad a vezetőlemezre állítani.

Használat előtt és erős ütések esetén a gépet meg kell vizsgálni törésnyomokra vagy sérülésekre. Szükség esetén javíttassa meg.

Soha ne próbáljon hiányos vagy nem engedélyezett módon módosított magassági ágvágóval dolgozni.

A motoros készülék használata és kezelése

Lehetőség szerint sajátítsa el, hogy vészhelyzetben miként tudja lekapcsolni a terméket. A magassági ágvágót soha ne fogja meg a védőburkolattól.

A magassági ágvágót ne használja, ha a védőkészülékek sérültek.

A magassági ágvágó használata közben ne használjon létrát!

A termék csak szilárd talajon állva használható.

Az akkumulátor levétele:

• mielőtt a magassági ágvágó felügyelet nélkül marad;
• eltömődés megszüntetése előtt;
• a magassági ágvágó ellenőrzése és tisztítása előtt, vagy mielőtt dolgoznának rajta;
• ha egy tárggyal találkozik. A magassági ágvágót csak akkor szabad ismét használni, amikor abszolút biztosított, hogy a magassági ágvágó teljes egészében üzembiztos;
• amikor a magassági ágvágó elkezd szokatlanul erősen vibrálni. Azonnal ellenőrizze az okot! A túlzott vibráció balesetet okozhat; — mielőtt a terméket odaadná valakinek.

SÉRÜLÉSVESZÉLY!

Ne érintse meg a láncot.

→ A munka végeztével vagy a munka szüneteltetésekor a védőborítást helyezze rá.

A készülék biztonságos üzemállapotához elengedhetetlen, hogy valamennyi anya és csavar szorosan meg legyen húzva.

Amennyiben a termék átmelegedett, elrakás előtt hagyja lehűlni.

35 °C felett, vagy napsütötte helyen nem szabad tárolni a magassági ágvágól.

A magassági ágvágót ne tárolja statikusan elektromos helyen.

Figyelem! Lepotyogó vágalék!

Csak nappali fényben és jó látási viszonyok között végezzen munkát.

2. SZERELÉS

ZÉLY! Személyi sérülés veszélye!

ási sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ A termék szerelése előtt mindig vegye ki az akkumulátort és csúsztassa rá a védőburkolatot a vezetőlemezre.

A szállítási terjedelem részei a magassági ágvágó, akkumulátor, töltőkészülék, lánc, vezetőlemez, védőburkolat belső hatlap- kulccsal és ez a használati utasítás.

A teleszkópnyél felszerelése [ábra A1/A2]:

1. Csúsztassa be a ② teleszkópnyelet az ① motoregységbe ütközésig. Ehhez a két jelölésnek ③ egymással szemben kell lennie.
2. Húzza meg erősen a ③ szürke anyát.

A vállpánt felszerelése [ábra A3]:

ELEM!

A termékhez mellékelt pánt használata kötelező.

1. Tágítsa fel a ④ pántszorító kapcsot, csíptesse a szár köré, és fogja rá az ⑤ csavar meghúzásával.
2. Akassza be a ⑥ karabinert a ④ pántszorító kapcson.
3. A gyorszár segítségével állítsa be a pántot a kívánt hosszra.

3. KEZELÉS

ZÉLY! Személyi sérülés veszélye!

Személyi sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Várja meg, amíg a lánc nyugalmi helyzetbe kerül, vegye ki az akkumulátort és csúsztassa rá a védőburkolatot a vezetőlemezre, mielőtt megkezdi a termék beállítását vagy szállítását.

Akkumulátor feltöltése [ábra 01/02/03]:

ELEM!

→ Figyeljen a hálózati feszültségre! Az áramforrás feszültségének egyeznie kell a töltő készülék típustábláján szereplő adatokkal.

A GARDENA 14770-55 termékszámú magassági ágvágó csomagolása nem tartalmazza az akkumulátort és a töltőkészüléket.

Az intelligens töltési folyamat automatikusan felismeri az akkumulátor töltöttségi szintjét, és az akkumulátor hőmérsékletétől és feszültségétől függően mindenkor optimális töltőárammal végzi a töltést.

Ez kíméli az akkumulátort, amely a töltőben történő tárolás esetén is mindig teljesen feltöltött marad.

1. Nyomja meg az Ⓐ kireteszelő gombot, és vegye ki a Ⓑ akkumulátort a Ⓓ akkumulátorbefogóból.
2. Csatlakoztassa az akkutöltő-készüléket © egy hálózati csatlakozóaljzathoz.
3. Tolja rá a © akkumulátortöltő készüléket a © akkumulátorra. Ha a töltő készüléken lévő © akkumulátor töltésjelző lámpa zölden villog, ez azt jelzi, hogy az akkumulátor töltése folyamatban van.

Ha a töltő készüléken lévő 📋 akkumulátor töltésjelző lámpa állandó zöld fénnyel ég, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve (Töltési idő, lásd a 7. MŰSZAKI ADATOK).

1. A töltés során rendszeres időközönként ellenőrizze a töltési állapotot.
2. Ha az akkumulátor Ⓑ teljesen feltöltődött, leválaszthatja a Ⓑ akkumulátort a Ⓓ töltő készülékről.

A kijelző elemek jelentése:

Kijelzés a töltő készüléken [ábra O3]:

Akkumulátor villogó töltésjelző fény

A töltési művelet folyását az ① akkumulátor töltésjelző villogása jelzi.

Útmutatás: Töltési művelet csak akkor folyhat, ha az akkumulátor hőmérséklete a megengedett töltési hőmérséklettartományban van (lásd a 7. MŰSZAKI ADATOK).

Akkumulátor állandó töltésjelző fény

Az ① akkumulátor töltésjelző állandó fénye azt jelzi, hogy az akkumulátor teljesen fel van töltve, vagy a hőmérséklet a megengedett töltési hőmérséklettartományon kívül van, és ezért nem végezhető töltés. Mihelyt a hőmérséklet visszatér a megengedett tartományba, folytatódik az akkumulátor töltése.

Ha nincs bedugva akkumulátor, az ⑥ akkumulátor töltésjelző állandó fénye azt jelzi, hogy a hálózati csatlakozó be van dugva a hálózati aljzatba, és a töltő készülék üzemkész.

© akkumulátor töltöttségi állapot kijelző a terméken [ábra 04/014]:

A termék beindítása után 5 másodpercre kijelez a Ⓓ akkumulátor töltöttségi állapot kijelző.

Akkumulátor töltöttségi állapot	Akkumulátor töltöttségi állapotkijelző
67 – 100 %-ig feltöltve	1, 2 és 3 zöld fényel világít
34 – 66 %-ig feltöltve	1 és 2 zöld fényel világít
11 – 33 %-ig feltöltve	1 zöld fényel világít
0 – 10 %-ig feltöltve	1 zöld fényel villog

Ha az Ⓛ LED zöld fénnyel villog, fel kell tölteni az akkumulátort.

Ha a ☑ hibajelző LED világít vagy villog, lásd a 6. HIBAELHÁRÍTÁS.

A láncolaj betöltése [ábra 05]:

Ha a lánc a vezetőlemezen nincs elegendően megolajozva, ez a lánc elszakadásához és sérülésekhez vezethet.

→ Használat előtt ellenőrizze, hogy az eszköz kellő mennyiségben adagolja-e a láncolajat.

A GARDENA 6006-os term. sz.-ú láncfűrész olaj, vagy azzal egyenértékű, szaküzletben kapható, ásvány alapú láncolaj használatát ajánljuk.

1. Csavarozza le az olajtartály ⑦ fedelét.
2. Töltsön bele annyi láncolajat a ⑧ betöltő csonkba, hogy a ⑨ kémlelőablak teljesen megteljen olajjal.
3. Csavarozza vissza az olajtartály ⑦ fedelét a ⑧ betöltő csonkra.
4. Ellenőrizze az olajkenő rendszert:

Ha olaj ömlött a termékre, akkor azt alaposan meg kell tisztítani.

Ellenőrizze az olajkenő rendszert [ábra 06]:

→ Tartsa a ② vezetőlemezt egy világos, fűrészelt fafelület fölé, attól kb. 20 cm távolságban. A gép egy perc működése után a felületen érzékelhető olajnyomok kell, hogy legyenek.

A 20 vezetőlemeznek semmilyen körülmények között nem szabad a talajjal vagy homokkal érintkeznie, mivel a lánc fokozott kopásához vezet.

Munkahelyzetek:

A magassági ágvágót 2 munkavégzési helyzetben lehet működtetni (fent / lent). A tiszta vágási felület érdekében a vastag ágakat 2 lépésben kell levágni (hasonló ábrák).

Fürészelés felül (vastag ágak esetén) [ábra 06/07/08]:

1. Alulról fűrészeljen bele az ágba az átmérőjének legfeljebb 1/3-ig (A lánc az ⓐ elülső ütközőig tolódik).
2. Felülről fűrészelje le az ágat (A lánc visszahúzódik a ① hátsó ütközőig).

Fürészelés alul [ábra 06/09]:

→ Felülről fűrészelje le az ágat (A lánc visszahúzódik a ⑥ hátsó ütközőig).

A motoregység döntése [ábra O10]:

A motoregység ① 15°-os lépésekben, 60° és – 60° között dönthető.

1. Tartsa lenyomva a két ⑪ narancssárga gombot, és döntse az ① motoregységet a kívánt irányba.
2. Engedje el a két ⑪ narancssárga gombot, és hagyja helyére pattani az ① motoregységet.

A teleszkópcső kihúzása [ábra O11]:

A teleszkópcsövet ② fokozatmentesen 50 cm-ig ki lehet húzni.

1. Lazítsa meg az ⑫ narancssárga csavaranyát.
2. Tolja ki a ② teleszkópnyelet a kívánt hosszra.
3. Húzza meg ismét az ⑫ narancssárga anyát erősen.

A magassági ágvágó indítása [ábra 01/012/013/014]:

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély áll fenn, ha a termék az indítókar elengedésekor nem kapcsol ki.

→ Ne iktassa ki a biztonsági berendezéseket vagy kapcsolókat. Például, ne rögzítse hozzá az indítókart a fogantyúhoz.

A munka elkezdése előtt le kell ellenőrizni a következő előfeltételek teljesülését:

• Elegendő láncolaj van az olajzórendszerbe töltve (lásd a 3. KEZELÉS).
• A lánc feszes (lásd a 4. KARBANTARTÁS).

Elindítás:

A termék két kapcsolós biztonsági szerkezettel (bekapcsolás-gátló záras indítókarral) van felszerelve, amely megakadályozza a termék akaratlan bekapcsolását.

1. Helyezze be az akkumulátort Ⓑ az akku-befogóba Ⓓ, amíg az hallhatóan bekattan.
2. A védőburkolat ⑬ csappantyúját hajtsa fel, és vegye le a vezetőlapról.
3. Egyik kezével a ② teleszkópnyél markolat szigetelt felületénél, másik kezével pedig a ⑭ markolatnál fogva tartsa meg a magassági ágvágót.
4. Csúsztassa előre a ⑮ bekapcsolászárat, és húzza meg a ⑯ indítókart. A magassági ágvágó elindul, és 5 másodpercre jelzést ad az akkumulátor töltöttségi állapot kijelzője.
5. Engedje el a ⑮ bekapcsolászárat.

Leállítás:

1. Engedje el az indítókart ⑯. A magassági ágvágó leáll.
2. A védőburkolatot csúsztassa rá a vezetőlemezre, és hajtsa le, amíg a ⑬ csappantyú bezáródik.
3. Nyomja meg az Ⓐ kireteszelő gombot, és vegye ki a Ⓑ akkumulátort a Ⓓ akkumulátor befogóból.

4. KARBANTARTÁS

VESZÉLY! Személyi sérülés veszélye!

Személyi sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Várja meg, amíg a lánc nyugalmi helyzetbe kerül, majd vegye ki az akkumulátort, és csúsztassa rá a védőburkolatot a vezetőlemezre, mielőtt belefogna a termék karbantartásába.

A magassági ágvágó tisztítása:

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély, és a termék károsodásának kockázata.

→ Ne tisztítsa a terméket vízzel vagy vízsugárral (nagynyomású vízsugárral pedig különösen ne). → Tisztításhoz ne használjon vegyszereket, így benzint vagy oldószereket se. Egyes vegyszerek tönkretehetnek fontos műanyag alkatrészeket.

A szellőzőnyílásoknak mindig tisztának kell lenniük.

1. A magassági ágvágót nedves kendővel tisztítsa meg.
2. Tisztítsa ki a légréseket egy puha kefével (ne használjon csavarhúzót).
3. A vezetőlemezt szükség esetén kefével tisztítsa meg.

Az akkumulátor és az akkutöltő-készülék tisztítása:

Biztosítsa, hogy az akkumulátor és az akkutöltő-készülék felülete és érintkezői mindig tiszták és szárazak legyenek, mielőtt az akkutöltő-készüléket a hálózatra csatlakoztatja.

A tisztításhoz ne használjon folyóvizet.

→ Akkumulátor töltő készülék: Tisztítsa meg az érintkezőket és a műanyag részeket puha, száraz kendővel. → Akkumulátor: Esetleg tisztítsa meg az akkumulátor szellőzőrését és a csatlakozóit puha, tiszta és száraz ecsettel.

A lánc megfeszítése [ábra M1/M2/M3/M4]:

ÉGÉSVESZÉLY!

A túl feszesre húzott lánc a motor túlterheléséhez és károsodásokhoz vezethet, míg egy elégtelenül feszes lánc a lánc sinről való leugrásához vezethet. A helyesen megfeszített lánc optimális vágási tulajdonságokat, optimális akkumulátor működési időt kínál és meghosszabbítja az élettartamot. Ezért rendszeresen ellenőrizze a feszességet, mivel a lánc használatkor megnyúlhat (különösen, ha a lánc új, az első felszerelést követően kb. egy pár perc működés után, meg kell vizsgálni a lánc feszességét).

→ De a láncot ne feszítse meg közvetlenül a használat után, hanem várjon, míg az lehűl.

A csavarokhoz ⑰ való belső hatlap kulcsot a védőburkolatban találja meg ⑱.

1. Lazítsa meg a két darab ⑰ csavart. (A ⑰ csavarokat ne csavarja ki!).
2. A ²⁰ vezetőlemez közepén emelje meg a ¹⁹ láncot. A hézagnak kb. 2–3 mm-nek kell lennie.
3. Ha a lánc nem elég feszes, a ② beállító csavart az óramutató járásával egyező irányban forgassa el. Ha a lánc túl feszes, a ② beállító csavart az óramutató járásával ellentétes irányban forgassa el.
4. Húzza meg ismét mindkét ⑰ csavart.
5. Kb. 10 másodpercre indítsa el a magassági ágvágót.
6. Ellenőrizze le a lánc feszességét, és szükség esetén állítsa utána.

5. TÁROLÁS

Üzemen kívül helyezés [ábra O12]:

A terméket gyermekektől elzárt helyen kell őrizni.

1. A védőburkolatot csúsztassa rá a vezetőlemezre, és hajtsa le, amíg a ⑬ csappantyú bezáródik.
2. Vegye ki az akkumulátort.
3. Töltse fel az akkumulátort.
4. Tisztítsa meg a magassági ágvágót, az akkumulátort és az akkumulátortöltő készüléket (lásd a 4. KARBANTARTÁS).
5. A magassági ágvágót, az akkumulátort és az akkumulátortöltő-készüléket száraz, zárt és fagymentes helyen tárolja.

Ártalmatlanítás:

(2012/19/EU jelű IE szerint)

Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.

FONTOS!

→ Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanítását.

Az akkumulátor ártalmatlanítása:

A GARDENA akkumulátor lítium-ion cellákat tartalmaz, amelyeket élettartamuk végén a normál háztartási hulladéktól elkülönítve kell ártalmatlanítani.

Li-ion

FONTOS!

→ Adja le az akkumulátorokat a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanításukat.

1. Merítse le teljesen a lítium-ion cellákat (forduljon a GARDENA szervizhez).
2. Biztosítsa a lítium-ion cellák érintkezőit rövidzárlat ellen.
3. A lítium-ion cellákat szakszerűen kell ártalmatlanítani.

6. HIBAELHÁRÍTÁS

VESZÉLY! Személyi sérülés veszélye! Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Várja meg, amíg a lánc nyugalmi helyzetbe kerül, majd vegye ki az akkumulátort és csúsztassa rá a védőburkolatot a vezetőlemezre, mielőtt megkezdené a terméken a hiba elhárítását.

A lánc cseréje [ábra M1/M2/M3/T1]:

VESZÉLY! Személyi sérülés veszélye! 1 ánc okozta vágott sérülések!

→ A lánc cseréjekor viseljen védőkesztyűt.

Ha a vágás hatásfoka érezhetően csökken (eltompult lánc), a láncot ki kell cserélni. A csavarokhoz ⑰ való belső hatlap kulcsot a védőburkolatban találja meg ⑱.

Csak eredeti GARDENA pótláncot és vezetőelemet (cikksz. 4048) vagy a pótláncot (cikksz. 4049) szabad használni.

1. Csavarja ki mindkét ⑰ csavart.
2. Vegye le a ②1 fedelet.
3. Vegye le a ⑳ vezetőlemezt ⑲ láncostul.
4. Vegye le a ⑲ láncot a ⑳ vezetőlemezről.
5. Tisztítsa meg az ① motor egységet, a ② vezetőlemezt és a ③ fedelet. Eközben különösen vigyázzon a házban és a ④ fedélben található gumi tömítésekre.
6. Húzza rá az új ⑲ láncot a ⑳ vezetőlemez elülső ⑴ ütközőjére. Győződjön meg arról, hogy a lánc a helyes irányban jár, és hogy az elülső ⑫ ütköző felfelé néz.
7. A ⑳ vezetőlemezt helyezze rá úgy az ① motor egységre, hogy a ⑳ csap átbújjon a ⑳ vezetőlemezen, és a ⑲ lánc a ⑳ meghajtó kiskerék köré kerüljön.
8. Helyezze vissza a ② fedelet az ① motor egységre. Eközben ügyeljen a gumi tömítésre.
9. Húzza meg lazán mindkét ⑰ csavart.
10. Feszítse meg a láncot (lásd a 4. KARBANTARTÁS).

Probléma Lehetséges oka Megoldása

Alacsony működési Idő	A lánc túl feszesre van húzva.	→ Feszítse meg a láncot.(lásd a A lánc megfeszítése).
	A láncon nincs kenés, mivel hiányzik az olaj.	→ Töltsön bele táncolajat.

Probléma Lehetséges oka Megoldása

A magasságl ágvágó nem állítható meg	Az inditókar szorul. →	Vegye ki az akkumulátort, és oldja ki az inditókart.
A vágás széle elmosódott	A lánc tompa vagy megsérült.	→ Cserélje ki a láncot.
A lánc elakadt	A lánc túl lazára van feszítve.	→ Feszítse meg a láncot.
A magassági ágvágó erősen rezeg	A lánc túl lazára van feszítve.	→ Feszítse meg a láncot.
A magasságl ágvágó nem indul el, vagy leáll. Az [IMAGE] LED zöld fényel villog [ábra 04]	Akku lemerült.	→ Tõltse fel az akkumulátort.
A magasságl ágvágó nem Indul el, vagy leáll. A [IMAGE] hibajelző LED piros fényel világit [ábra 04 ]	Az akkumulátor hőmérséklete a megengedett tartományon kívül van.	→ Várjon, amíg az akkumulátor hőmérséklete ismét 0 °C - + 45 °C között lesz.
	A magassági ágvágó akkumu-látorának érintkezői közé viz-cseppek vagy nedvesség került.	→ Távolítsa el a vízcseppeket /nedvességet száraz kendővel.
	A motor blokkolva van.	→ Távolítsa el az akadályt. Inditsa el újra.
A magasságl ágvágó nem Indul el, vagy leáll. A [IMAGE] hibajelző LED plrosan villog [ábra 04 ]	A termék hibás. →	Lépjen kapcsolatba a GARDENA szervizzel.
A magassági ágvágó nem Indul el, vagy leáll. A [IMAGE] hibajelző LED nem világit [ábra 04 ]	Az akkumulátor nincs teljesen berakva az akkutartó rekeszbe.	→ Rakja be teljesen az akku-mulátort az akkutartó rekeszbe annyira, hogy hall-hatóan a helyére ugorjon.
	Az akkumulátor hibás.	→ Cserélje le az akkumulátort.
	A termék hibás. →	Lépjen kapcsolatba a GARDENA szervizzel.
Töltési művelet nem lehetséges. Az [IMAGE] akkumulátor töltésjelző állandóan világít [ábra 03 ]	Az akkumulátor nincs (jól) rárakva.	→ Rakja rá az akkumulátort helyesen a töltő készülókre.
	Az akkumulátor érintkezők el vannak koszolódva.	→ Tisztítsa meg az akkumulátor érintkezőket (pl. az akkumu-látor többszőri bedugásával és kihúzásával. Esetleg cse-rélje le az akkumulátort).
	Az akkumulátor hőmérséklete a megengedett töltési hőmér-séklettartományon kívül van.	→ Várjon, amíg az akkumulátor hőmérséklete ismét 0 °C - + 45 °C között lesz.
	Az akkumulátor hibás.	→ Cserélje le az akkumulátort.
Az [IMAGE] akkumulátor töltésjelző nem világít [ábra 03 ]	A töltő készülék hálózati csatlakozója töltőegység nincs (jól) bedugva.	→ Dugja be a hálózati csatlako-zót (tövig) a hálózati aljzatba.
	A hálózati aljzat, hálózati kábel vagy töltő készülék meghibásodott.	→ Vizsgálja meg a hálózati feszültséget. Esetleg vizsgál-tassa meg a töltő készüléket valamelyik megbízott szerző-déses kereskedővel vagy a GARDENA szervizzel.

ÚTMUTATÁS: Egyéb üzemzavarok esetén forduljon a GARDENA területileg illetékes szervlzközpontjához. Javításokat csak a GARDENA szervlzközpontokkal, valamint a GARDENA szerzödött szakkereskedőivel szabad végeztetni.

1. MÜSZAKI ADATOK

Akkumulátoros magassági ágvágó	Egység	Érték (clkksz. 14770)
A lánc sebessége	m/s	3,8
A vezetőlemez hossza	mm	200
A lánc típusa	px	90
Az olajtartály térfogata	cm3	60
A teleszkópnyél hossza	cm	0-50
Tömeg (akkumulátorral)	kg	3,5
Hangnyomásszint Lpá1) Bizonytalanság kpá	dB (A)	733
Hangteljesítmény szint Lpá1) : mért/garantált Bizonytalanság kpá	dB (A)	90/933
Kéz/kar rezgés avih2) Bizonytalanság kvihv	m/s2	11,5

Mérési eljárás: 1) DIN EN ISO 22868 2) DIN EN ISO 22867

ÚTMUTATÁS: A megadott rezgéskibocsátási értéket szabványosított vizsgálati eljárásnak megfelelő módon mértük meg, így az eredmény alkalmas elektromos szerszámok egymással történő összehasonlítására. Ez az érték a kitettség megítélésére is felhasználható. A rezgéskibocsátási érték az elektromos szerleges használata során változhat.

Rendszer-akkumulátor PBA 18V 2,5Ah W-B

Egység Érték (cikksz. 14903)

Akkumulátor feszültség V (DC) 18

Akkumulátor kapacitás Ah 2,5

A (Li-Ion) cellák darabszáma 5

Alkalmas POWER FOR ALL rendszerű akkumulátor töltő készülékek: AL 18..CV.

Akkumulátor töltő készülék Egység Érték (cikksz. 14900) AL 1810 CV P4A

Hálózati feszültség V (AC) 220 – 240

Hálózati frekvencia Hz 50 – 60

Névleges teljesítmény W 26

Akkumulátor töltő feszültség V (DC) 18

Max. akkumulátor töltő áram mA 1000

Akkumulátor töltési idő 80%/97 – 100% (kb.)

Megengedett töltési hőmérséklettartomány °C 0 – 45

Tömeg az EPTA-Procedure 01:2014-nak megfelelően kg 0,17

Érintésvédelmi osztály □ / II

Alkalmas POWER FOR ALL rendszerű akkumulátorok PBA 18V.

1. TARTOZÉKOK

GARDENA Pót lánc ésvezetőlemez	Cserelánc és -vezetőlemez. cikksz. 4048
GARDENA Pótlánc	Cserelánc.	clkksz. 4049
GARDENA Láncfürész olaj	A lánc kenéséhez.	clkksz. 6006
GARDENA Rendszer-akkumulátorPBA 18V/45 P4APBA 18V/72 P4A	Akkumulátor a plusz működési idő érdekébenvagy cseréhez.	clkksz. 14903clkksz. 14905
GARDENA Akkumulátorgyorstöltő készülékAL 1830 CV P4A	A POWER FOR ALL rendszerű PBA 18V..W...akkumulátorok gyors feltöltéséhez.	clkksz. 14901

9. SZERVIZ/GARANCIA

Szerviz:

Kérjük, vegye fel velünk a kapcsolatot a hátoldalon lévő címen.

Garancianyilatkozat:

Garanciaigény esetén nem kerül felszámolásra díj önnek a nyújtott szolgáltatásokért.

A GARDENA Manufacturing GmbH minden új, eredeti GARDENA termékre a vásárlás napjától számított 2 év garanciát vállal, feltéve, hogy a termékeket kizárólag magán célra használták. Másodkézből vásárolt termékekre nem vonatkozik a gyártói garancia. Ez a garancia a termék minden olyan lényeges hiányosságára kiterjed, amely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A jótállás egy teljes mértékben működőképes cseretermék biztosításával vagy a számunkra megküldött hibás termék ingyenes megjavításával teljesül; fenntartjuk a jogot az ezen lehetőségek közötti választásra. Ez a szolgáltatás az alábbi rendelkezések teljesülése esetén érhető el:

• A terméket rendeltetés szerint használták, a használati útmutatóban meghatározott ajánlások szerint.
• Sem a vevő, sem más nem próbálta felnyitni vagy javítani a terméket.
• A készüléket csak eredeti GARDENA pót- és kopóalkatrészekkel üzemeltették.
• A vásárláskor kapott blokk bemutatása.

Az alkatrészek és készülékelemek (pl. kések, késrögzítő alkatrészek, turbinák, világítótestek, ékszíjak és fogazott szíjak, járókerekek, légszűrők, gyújtógyertyák) szokásos kopása, a kinézetben mutatkozó elváltozások, valamint a kopó alkatrészek és fogyóeszközök nem tartoznak a garancia hatálya alá.

Ez a gyártói garancia a fenti feltételeknek megfelelő pótalkatrész szállításra és javításra szorítkozik. A gyártói garancia nem szolgáltat alapot a velünk, mint gyártóval szemben támasztandó egyéb, például kártérítési igények elismerésére. Ez a gyártói garancia természetesen nem érinti a vásárlót a törvények és a szerződés alapján a kereskedővel/eladóval szemben megillető szavatossági igényeket.

A gyártói garancia a Németországi Szövetségi Köztársaság jogrendjének hatálya alá tartozik.

Garancia esetén kérjük, hogy a megfelelően bérmentesített hibás terméket a vásárláskor kapott blokk másolatának és a hiba leírásának kiséretében küldje el a GARDENA szerviz címére.

Kopóalkatrészek:

A lánc és a vezetőlemez gyorsan kopó alkatrészek és ki vannak zárva a garanciából.

Aku laadimiseks [joonis 01/02/03]:

LEPANU!

Husqvarna Magyarország Kft.

Ezred u. 1-3

1044 Budapest

Telefon: [phone]

vevoszolgalat.husqvarna@

husqvarna.hu

Iceland

BYKO ehf.

Bildshōfoa 20

110 Reykjavik

Írország

Husqvarna UK Ltd

Preston Road
