Prekės ženklas	GARDENA
Modelis	TCS 2018V P4A
Produkto tipas	Akumuliatorinis pjūklas ant strypo
Grandinės greitis	3,8 m/s
Ašmenų ilgis	200 mm
Grandinės tipas	90 px
Alyvos bako talpa	60 cm³
Teleskopinio vamzdžio ištraukimo diapazonas	0 – 50 cm
Svoris (su baterija)	3,5 kg
Garso slėgio lygis (LpA)	73 dB(A)
Garso galios lygis (LWA) išmatuotas / garantuotas	90 / 93 dB(A)
Rankos ir plaštakos vibracija (avhW)	11,5 m/s²
Maitinimas	Ličio jonų baterija 18 V (POWER FOR ALL PBA 18V sistema)
Baterijos tipas tinkamas	PBA 18V (pvz. ref. 14903, 2,5 Ah)
Įkroviklis tinkamas	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Įkrovimo laikas (2,5 Ah baterija)	80 % : 120 min, 97-100 % : 154 min
Įkrovimo temperatūros diapazonas	0 °C – 45 °C
Gamintojo garantija	2 metai (privatus naudojimas)
Susidėvinčios dalys	Grandinė ir ašmenys (neapima garantija)
Saugumas	Dviejų jungiklių saugos įtaisas (užrakinimo mygtukas + paleidimo svirtis)

Dažnai užduodami klausimai - TCS 2018V P4A GARDENA

Kaip įkrauti pjūklo bateriją?

Išimkite bateriją iš prietaiso, prijunkite įkroviklį prie elektros lizdo, tada įstumkite bateriją ant įkroviklio. Žalias mirksintis indikatorius rodo įkrovimą, pastovus indikatorius rodo pilną įkrovimą. Įkrovimas trunka apie 2 valandas 2,5 Ah baterijai.

Kaip įtempti pjūklo grandinę?

Atsukite du tvirtinimo varžtus, pakelkite grandinę ašmenų viduryje: tarpas turi būti 2–3 mm. Sukite reguliavimo varžtą pagal laikrodžio rodyklę, kad įtemptumėte, prieš laikrodžio rodyklę, kad atpalaiduotumėte. Priveržkite varžtus ir patikrinkite po kelių minučių naudojimo.

Ką daryti, jei pjūklas neužsiveda?

Pirmiausia patikrinkite baterijos būklę: jei šviesos diodas mirksi žaliai, įkraukite. Jei defekto šviesos diodas šviečia raudonai, palaukite, kol baterija atvės, arba pašalinkite drėgmę nuo kontaktų. Jei defekto šviesos diodas mirksi raudonai, kreipkitės į GARDENA techninės priežiūros tarnybą.

Kaip sutepti grandinę?

Naudokite pjūklų alyvą (GARDENA 6006). Atsukite alyvos bako dangtelį, supilkite alyvą, kol būsite pilnas. Patikrinkite tepimo sistemą pastatydami ašmenis 20 cm virš medinio paviršiaus: po minutės turėtų atsirasti alyvos pėdsakai.

Kokie priedai prieinami šiam prietaisui?

Suderinami GARDENA priedai: atsarginė grandinė ir ašmenys (ref. 4048), atsarginė grandinė (ref. 4049), pjūklų alyva (ref. 6006), papildomos PBA 18V baterijos (ref. 14903, 14905) ir greitasis įkroviklis (ref. 14901).

Kaip išvalyti pjūklą ant strypo?

Valykite prietaisą drėgna šluoste (ne vandeniu ar aukšto slėgio srove). Vėdinimo angas valykite minkštu šepetėliu. Bateriją ir įkroviklį valykite minkšta, sausa šluoste. Nenaudokite cheminių medžiagų.

Kokia šio GARDENA prietaiso garantija?

GARDENA suteikia gamintojo garantiją 2 metus nuo pirmojo pirkimo privačiam naudojimui. Garantija apima medžiagų ar gamybos defektus. Susidėvinčios dalys (grandinė, ašmenys) neįtraukiamos. Norėdami pasinaudoti garantija, grąžinkite gaminį su pirkimo įrodymu.

Kaip transportuoti ir laikyti pjūklą?

Prieš transportavimą ar laikymą uždėkite apsauginį dangtelį ant ašmenų, išimkite bateriją, įkraukite, išvalykite prietaisą ir laikykite sausoje, uždaroje, nuo šalčio apsaugotoje vietoje. Nelaikykite aukštesnėje kaip 35 °C temperatūroje arba tiesioginiuose saulės spinduliuose.

Kaip pakeisti pjovimo grandinę?

Atsukite du varžtus, nuimkite dangtelį, išimkite ašmenis ir susidėvėjusią grandinę. Išvalykite dalis. Sumontuokite naują grandinę ant ašmenų, laikydamiesi sukimosi krypties, uždėkite agregatą ant variklio bloko, užtikrindami, kad varžtas eitų per ašmenis ir grandinė užsikabintų ant krumpliaračio. Uždėkite dangtelį ir įtempkite grandinę.

Kokios yra pagrindinės saugumo priemonės?

Visada dėvėkite klausos apsaugą, akinius, pirštines, neslystančius batus ir šalmą. Laikykite prietaisą abiem rankomis. Laikykitės mažiausiai 10 m atstumo nuo elektros linijų. Nedirbkite ant kopėčių. Prieš atliekant priežiūrą išimkite bateriją. Nenaudokite per audrą.

NAUDOJIMO INSTRUKCIJA TCS 2018V P4A GARDENA

Akumuliatorinė aukštapjovė

LV Lietošanas instrukcija

Norėdami užtikrinti pilną akumuliatoriaus talpą, prieš pirmąjį naudojimą pilnai įkraukite akumuliatorių įkroviklyje.

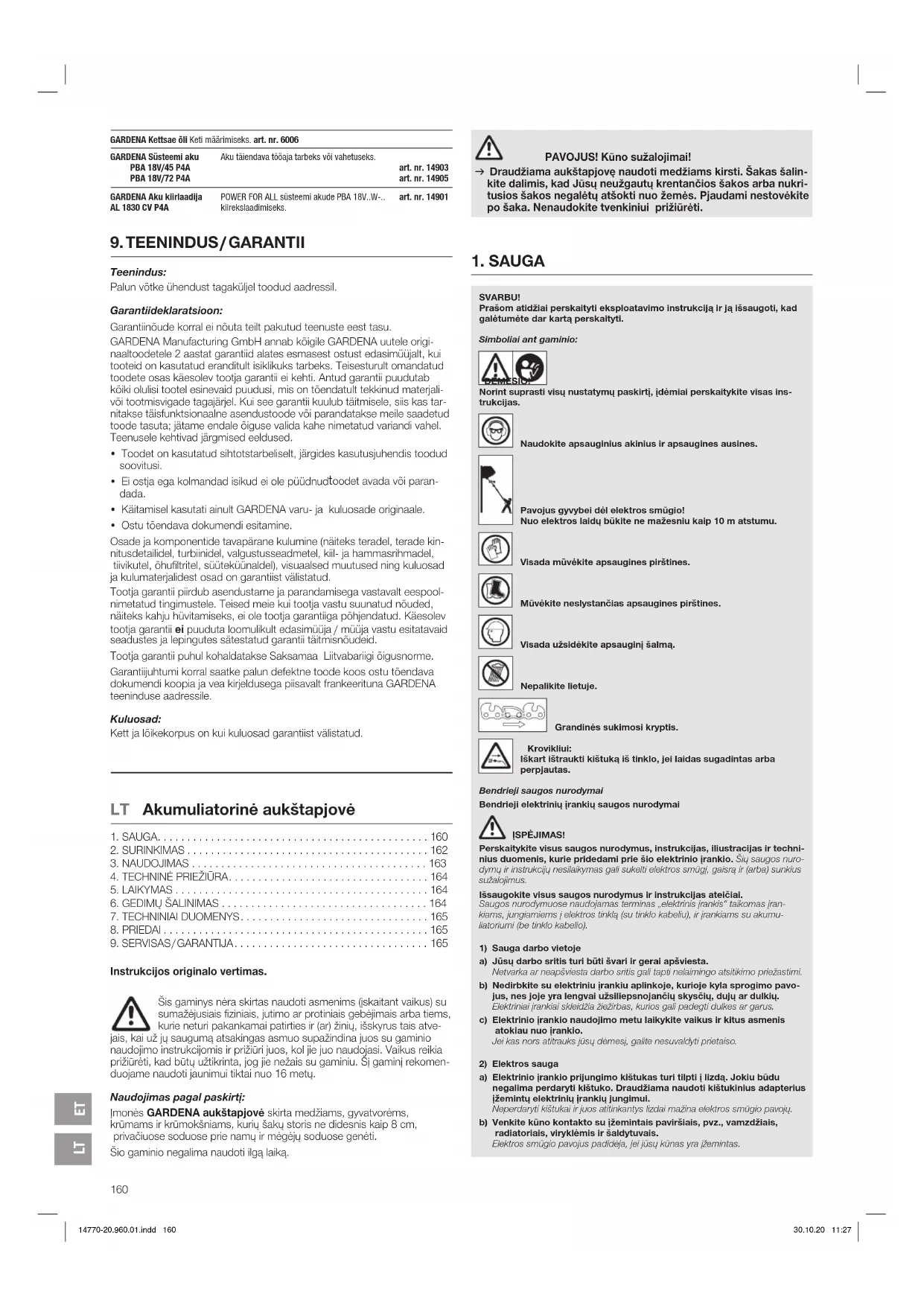

LT Akumuliatorinė aukštapjovė

1. SAUGA....160
2. SURINKIMAS 162
3. NAUDOJIMAS 163
4. TECHNINĖ PRIEŽIŪRA....164
5. LAIKYMAS 164
6. GEDIMŲ ŠALINIMAS 164
7. TECHNINIAI DUOMENYS....165
8. PRIEDAI 165
9. SERVISAS/GARANTIJA....165

Instrukcijos originalo vertimas.

Šis gaminys nėra skirtas naudoti asmenims (įskaitant vaikus) su sumažėjusiais fiziniais, jutimo ar protiniais gebėjimais arba tiems, kurie neturi pakankamai patirties ir (ar) žinių, išskyrus tais atvejais, kai už jų saugumą atsakingas asmuo supažindina juos su gaminio naudojimo instrukcijomis ir prižiūri juos, kol jie juo naudojasi. Vaikus reikia prižiūrėti, kad būtų užtikrinta, jog jie nežais su gaminiu. Šį gaminį rekomenduojame naudoti jaunimui tik nuo 16 metų.

Naudojimas pagal paskirtį:

Įmonės GARDENA aukštapjovė skirta medžiams, gyvatvorėms, krūmams ir krūmokšniams, kurių šakų storis ne didesnis kaip 8 cm, privačiuose soduose prie namų ir mėgėjų soduose genėti.

Šio gaminio negalima naudoti ilgą laiką.

PAVOJUS! Kūno sužalojimai!

→ Draudžiama aukštapjovę naudoti medžiams kirsti. Šakas šalinkite dalimis, kad Jūsų neužgautų krentančios šakos arba nukritusios šakos negalėtų atšokti nuo žemės. Pjaudami nestovėkite po šaka. Nenaudokite tvenkiniui prižiūrėti.

1. SAUGA

SVARBU!

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.

Simboliai ant gaminio:

Norint suprasti visų nustatymų paskirtį, įdėmiai perskaitykite visas instrukcijas.

Naudokite apsauginius akinius ir apsaugines ausines.

Pavojus gyvybei dėl elektros smūgio! Nuo elektros laidų būkite ne mažesniu kaip 10 m atstumu.

Nepalikite lietuje.

Grandinės sukimosi kryptis.

Krovikliui:

Iškart ištraukti kištuką iš tinklo, jei laidas sugadintas arba perpjautas.

Bendrieji saugos nurodymai

Bendrieji elektrinių įrankių saugos nurodymai

ĮSPĖJIMAS!

Perskaitykite visus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis, kurie pridedami prie šio elektrinio įrankio. Šių saugos nurodymų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) sunkius sužalojimus.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nurodymuose naudojamas terminas „elektrinis įrankis“ taikomas įrankiams, jungiamiems į elektros tinklą (su tinklo kabeliu), ir įrankiams su akumuliatoriumi (be tinklo kabelio).

1) Sauga darbo vietoje

a) Jūsų darbo sritis turi būti švari ir gerai apšviesta. Netvarka ar neapšviesta darbo sritis gali tapti nelaimingo atsitikimo priežastimi.

b) Nedirbkite su elektriniu įrankiu aplinkoje, kurioje kyla sprogimo pavojus, nes joje yra lengvai užsiliepsnojančių skysčių, dujų ar dulkių. Elektriniai įrankiai skleidžia žiežirbas, kurios gali uždegti dulkes ar garus.

c) Elektrinio įrankio naudojimo metu laikykite vaikus ir kitus asmenis atokiau nuo įrankio.

Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti prietaiso.

2) Elektros sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į lizdą. Jokiu būdu negalima perdaryti kištuko. Draudžiama naudoti kištukinius adapterius įžemintų elektrinių įrankių jungimui.

Neperdaryti kištukai ir juos atitinkantys lizdai mažina elektros smūgio pavojų.

b) Venkite kūno kontakto su įžemintais paviršiais, pvz., vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais.

Elektros smūgio pavojus padidėja, jei jūsų kūnas yra įžemintas.

c) Neleiskite, kad ant elektrinių įrankių lytų arba jie būtų laikomi šlapioje vietoje. Į elektrinį įrankį patekęs vanduo padidins elektros smūgio pavojaus galimybę.

d) Jungiamąjį laidą naudokite tik pagal paskirtį. Niekada neneškite ir nekabinkite elektrinio įrankio už jungiamojo laido ir netraukite už jo, norėdami ištraukti kištuką iš lizdo. Kabelis turi būti kuo toliau nuo karščio, tepalų, aštrių briaunų ar judančių dalių. Pažeisti ar susipainioję kabeliai didina elektros smūgio pavojų.

e) Kai dirbate elektriniu įrankiu lauke, naudokite tik darbui lauke tinkamus pailginimo laidus. Darbui lauke tinkamo pailginimo laido naudojimas sumažina elektros smūgio pavojų.

f) Jei elektrinį įrankį reikia naudoti drėgnoje aplinkoje, naudokite liekamosios srovės jungtuvą (RCD). Liekamosios srovės jungtuvo naudojimas sumažina elektros smūgio pavojų.

3) Asmenų sauga

a) Dirbdami su elektriniu įrankiu būkite budrūs, matykite, ką darote, ir vadovaukitės sveiku protu. Nenaudokite elektrinio įrankio tada, kai esate pavargęs arba vartojate narkotikus, alkoholį ar vaistus. Viena neatidumo akimirka dirbant elektriniu įrankiu, ir jūs galite sunkiai susižaloti.

b) Dėvėkite asmenines apsaugos priemones ir visada būkite užsidėję apsauginius akinius. Apsaugos priemonių, pvz., respiratoriaus, neslystančių apsauginių batų, apsauginio šalmo ar klausos apsaugos dėvėjimas, priklausomai nuo elektrinio įrankio rūšies ir naudojimo, mažina tikimybę susižaloti.

c) Saugokitės, kad įrankio neįjungtumėte netyčia. Prieš jungdami elektrinį įrankį į elektros tinklą ir (arba) prie akumuliatoriaus, keldami ar nešdami, įsitikinkite, kad įrankis yra išjungtas. Elektros įrankio nešimas laikant pirštą ant jungiklio arba įjungto prietaiso jungimas į elektros tinklą, gali tapti nelaimingo atsitikimo priežastimi.

d) Prieš įjungdami elektros įrankį, nuo jo nuimkite nustatymo įrankius ar veržliarakčius.

Įrankis ar veržliaraktis, paliktas ant besisukančios prietaiso dalies, gali sužeisti.

e) Venkite neįprastos kūno padėties. Tvirtai stovėkite ir visuomet laikykite pusiausvyrą.

Tik taip galėsite suvaldyti elektrinį įrankį iškilus netikėtoms aplinkybėms.

f) Dėvėkite tinkamus drabužius. Nedėvėkite plačių drabužių arba papuošalų. Žiūrėkite, kad jūsų plaukai, drabužiai ir pirštinės būtų kuo toliau nuo judančių dalių. Judančios dalys gali įsukti palaidus drabužius, papuošalus ar ilgus plaukus.

g) Jei galima prijungti dulkių pašalinimo ar surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Dulkių pašalinimo įtaiso naudojimas mažina dėl dulkių kylančius pavojus.

h) Būkite atidūs ir laikykitės elektriniams įrankiams galiojančių taisyklių net ir tada, kai elektrinį įrankį naudojate ne pirmą kartą. Neatidžiai veikiant per sekundės dalis galima patirti sunkių sužalojimų.

4) Elektrinio įrankio naudojimas ir priežiūra

a) Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau srityje, kuriai jis buvo suprojektuotas.

b) Nenaudokite elektrinio įrankio, kurio jungiklis yra sugedęs. Bet kuris elektrinis įrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir turi būti taisomas.

c) Prieš nustatydami prietaisą, keisdami priedus arba padėdami prietaisą, ištraukite kištuką iš lizdo ir (arba) nuimkite akumuliatorius. Šios atsargumo priemonės mažina pavojų, jog elektrinis įrankis įsijungs netyčia.

d) Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Šiuo prietaisu neleiskite dirbti asmenims, kurie nėra su juo susipažinę ir nėra perskaitę šių instrukcijų. Elektriniai įrankiai yra pavojingi, jei patenka į nepatyrusio naudotojo rankas.

e) Rūpestingai prižiūrėkite elektrinius įrankius. Patikrinkite, ar judančios dalys gerai veikia ir nestringa, ar dalys nėra sulūžusios ar taip sugadintos, kad elektrinis įrankis blogai veikia. Prieš prietaiso naudojimą reikia sutaisyti visas sugadintas dalis.

Daug nelaimingų atsitikimų atsitinka dėl netinkamos elektrinių įrankių priežiūros.

f) Pjovimui skirti įrankiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimui skirti įrankiai, turintys aštrius ašmenis, mažiau užstringa ir juos lengviau valdyti.

g) Naudodami elektrinį įrankį, priedus, įstatomus įrankius ir t.t., vadovaukitės šiomis instrukcijomis. Taip pat atsižvelkite į darbo sąlygas ir darbo, kurį reikia atlikti, pobūdį. Elektrinių įrankių naudojimas kitiems tikslams nei numatyta gali sukelti pavojingas situacijas.

h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir nealyvuoti bei netepaluoti. Dėl slidžių rankenų ir suėmimo paviršių negalima saugiai naudoti ir valdyti elektrinio įrankio netikėtose situacijose.

5) Akumuliatorinio įrankio naudojimas ir priežiūra

a) Įkraukite akumuliatorius tiktai tuose krovikliuose, kuriuos rekomendavo gamintojas. Krovikliui, skirtam tam tikrai akumuliatorių rūšiai krauti, kyla gaisro pavojus, jei naudojamas su kitu akumuliatoriumi.

b) Elektriniuose įrankiuose naudokite tik jiems skirtus akumuliatorius. Kitų akumuliatorių naudojimas gali sukelti sužalojimus ir gaisro pavojų.

c) Saugokite nenaudojamą akumuliatorių nuo sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų šuntavimą. Trumpas jungimas tarp akumuliatoriaus kontaktų gali sukelti nudegimus arba gaisrą.

d) Neteisingai naudojant iš akumuliatoriaus gali ištekėti skystis. Venkite kontakto su juo. Atsitiktinio kontakto atveju nuplaukite vandeniu. Jei skysčio pateko į akis, papildomai kreipkitės į gydytoją. Ištekantis akumuliatoriaus skystis gali sukelti odos sudirginimą arba nudegimus.

e) Nenaudokite pažeisto arba modifikuoto akumuliatoriaus. Pažeisti arba modifikuoti akumuliatoriai gali būti neprognozuojami ir sukelti gaisrą, sprogimą arba sužalojimo pavojų.

f) Saugokite akumuliatorių nuo ugnies arba aukštos temperatūros. Ugnis arba aukštesnė nei 130 °C temperatūra gali sukelti sprogimą.

g) Visada laikykitės visų įkrovimo nurodymų ir niekada nekraukite akumuliatoriaus arba akumuliatorinio įrankio už eksploatavimo instrukcijoje nurodytos temperatūrų srities. Įkraunant akumuliatorių už leidžiamos temperatūrų srities ribų, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

6) Servisas

a) Taisykite savo elektrinį įrankį tik pas kvalifikuotą personalą ir tik su originaliomis atsarginėmis dalimis. Tai užtikrina, kad elektrinis įrankis išliks saugus.

b) Sugadintiems akumuliatoriams neatlikite techninės priežiūros. Visus techninės priežiūros darbus turi atlikti gamintojas arba įgaliotieji klientų aptarnavimo centrai.

Aukštapjovės naudojimas gali būti ribojamas nacionaliniais teisės aktais.

Prieš naudodami gaminį ir jam nukritus ar atsitrenkus, jį apžiūrėkite, ar jame nėra esminių pažeidimų ar defektų.

Aukštapjovės naudojimo saugos nurodymai

a) Stebėkite, kad visos kūno dalys būtų atokiai nuo grandinės. Grandinei judant nemėginkite šalinti nuopjovų ar prilaikyti pjaunamą medžiagą. Išjungus jungiklį, grandinė ir toliau juda. Dėl menkiausio neatidumo naudojant aukštapjovę galima sunkiai susižaloti.

b) Aukštapjovę neškite suėmę už rankenos grandinei nejudant ir pirštus laikydami atokiai nuo galios jungiklio. Tinkamai nešant aukštapjovę, sumažėja pavojus ją netyčia įjungti ir susižaloti grandine.

c) Gabendami aukštapjovę arba padėję ją laikyti, visada ant grandinės užmaukite dėklą.

Tinkamai elgiantis su aukštapjove, pavojus susižaloti grandine bus mažesnis.

d) Kai šalinate įstrigusią pjaunamą medžiagą arba atliekate techninės priežiūros darbus, įsitikinkite, kad visi galios jungikliai išjungti ir išimtas arba atjungtas akumuliatoriaus blokas. Jei šalindami įstrigusias nuopjovas ar atlikdami techninės priežiūros darbus netyčia įjungsite aukštapjovę, galite sunkiai susižaloti.

e) Kai šalinate įstrigusią pjaunamą medžiagą arba atliekate techninės priežiūros darbus, įsitikinkite, kad visi galios jungikliai išjungti ir aktyvintas įjungimo blokatorius. Jei šalindami įstrigusias nuopjovas ar atlikdami techninės priežiūros darbus netyčia įjungsite aukštapjovę, galite sunkiai susižaloti.

f) Aukštapjovę laikykite tik už izoliuotų suimamųjų paviršių, nes grandinė gali užkliudyti nematomus laidus. Grandinei prisilietus prie laido su įtampa, ši gali persiduoti metalinėms dalims ir sukelti elektros smūgį.

g) Laikykite visus laidus ne pjovimo zonoje. Grandine galima netyčia įpjauti gyvatvorėse ir medžiuose slypinčius laidus.

h) Nenaudokite aukštapjovės blogu oru, ypač jei gali žaibuoti. Tai sumažina žaibo pavojų.

Aukštapjovės naudojimo saugos nurodymai

a) Mirtino elektros smūgio pavojus sumažės, jei didesnio siekio aukštapjovės niekada nenaudosite arti elektros laidų. Liečiant arba naudojant šalia elektros srovių linijų, galima sunkiai susižaloti arba patirti mirtiną elektros smūgį.

b) Didesnio siekio aukštapjovę visada valdykite abiem rankomis. Didesnio siekio aukštapjovę laikykite abiem rankomis, kad aukštapjovė netaptų nevaldoma.

c) Didesnio siekio aukštapjove genėdami virš galvos, visada būkite su galvos apsauga. Žemyn krentančios nuolaužos gali sunkiai sužaloti.

Apžiūrėkite, ar gyvatvorėse ir medžiuose nėra paslėptų daiktų (pvz., vielos tvorų arba nematomų laidų).

Rekomenduojama naudoti apsauginį nuotėkio srovės jungiklį su 30 mA arba mažesne grįžimo srove.

Aukštapjovę abiem rankomis laikykite už abiejų rankenų.

Aukštapjovė skirta darbams, kuriuos atlikdamas naudotojas stovi ant žemės, o ne ant kopėčių ar kokio nors kito nestabilaus paviršiaus.

Prieš naudodami aukštapjovę įsitikinkite, kad visų judamųjų dalių fiksavimo įtaisai (pvz., pailginto koto ir pasukamosios dalies) yra užfiksuoti.

Papildomi saugos nurodymai

Saugus elgesys su akumuliatoriais

Vykdykite visus saugos nurodymus ir instrukcijas.

Šių saugos nurodymų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) sunkius sužalojimus.

Gerai išsaugokite šias instrukcijas. Naudokite kroviklį tik tada, kai galite visiškai įvertinti ir be apribojimų atlikti visas funkcijas arba buvote atitinkamai instruktuoti.

→ Naudojimo, valymo ir techninės priežiūros metu prižiūrėkite vaikus. Taip užtikrinsite, kad vaikai nežaistų su krovikliu.

→ Įkraukite tik sistemos POWER FOR ALL tipo PBA 18 V ličio jonų akumuliatorius nuo 1,5 Ah pajėgumo (nuo 5 akumuliatoriaus elementų). Akumuliatoriaus įtampa turi atitikti kroviklio akumuliatoriaus įkrovimo įtampą. Neįkraukite neįkraunamų akumuliatorių. Kitaip kyla gaisro ir sprogimo pavojus!

Nepalikite kroviklio lietuje arba drėgnoje aplinkoje.

Į elektrinį prietaisą patekęs vanduo padidina elektros smūgio pavojų.

→ Pasirūpinkite, kad kroviklis būtų švarus. Dėl nešvarumų kyla elektros smūgio pavojus.

→ Prieš kiekvieną naudojimą patikrinkite kroviklį, kabelį ir kištuką. Nenaudokite kroviklio, jei aptikote sugadinimų. Patys neatidarykite kroviklio ir taisykite tik pas kvalifikuotą personalą ir tik su originaliomis atsarginėmis dalimis. Sugadinti krovikliai, kabelis ir kištukas didina elektros smūgio pavojų.

→ Nenaudokite kroviklio ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilės ir t.t.) arba degioje aplinkoje. Įkraunamas kroviklis įkaista, todėl kyla gaisro pavojus.

→ Jei reikia pakeisti jungiamąjį laidą, tai turi atlikti GARDENA arba jos įgaliotas klientų aptarnavimo centras GARDENA elektriniams įrankiams, kad būtų išvengta grėsmės saugai.

→ Neeksploatuokite produkto, kai jis įkraunamas.

→ Šie saugos nurodymai galioja tik sistemos POWER FOR ALL PBA 18 V ličio jonų akumuliatoriams.

→ Akumuliatorių naudokite tik sistemos POWER FOR ALL gamintojų produktuose. Tik taip apsaugosite akumuliatorių nuo apkrovos.

→ Įkraukite akumuliatorius tik tokiais krovikliais, kuriuos rekomenduoja gamintojas.

Dėl kroviklio, skirto tam tikrai akumuliatorių rūšiai krauti, kyla gaisro pavojus, jei naudojamas su kitokiu akumuliatoriumi.

→ Pristatomas tik dalinai įkrautas akumuliatorius.

Prieš pirmą naudojimą visiškai įkraukite akumuliatorių kroviklyje, kad užtikrintumėte pilną akumuliatoriaus pajėgumą.

→ Akumuliatorių laikykite vaikams nepasiekiamoje vietoje.

→ Neatidarykite akumuliatoriaus. Kyla trumpojo jungimo pavojus.

→ Iš sugadinto ir netinkamai naudojamo akumuliatoriaus gali išsiskirti garai. Akumuliatorius gali užsidegti arba sprogti.

Pasirūpinkite šviežiu oru ir esant negalavimams kreipkitės į gydytoją. Garai gali dirginti kvėpavimo takus.

→ Iš sugadinto ir netinkamai naudojamo akumuliatoriaus gali išsiskirti degus skystis. Venkite sąlyčio su juo. Atsitiktinio sąlyčio atveju nuplaukite vandeniu. Jei skysčio pateko į akis, papildomai kreipkitės į gydytoją. Ištekantis akumuliatoriaus skystis gali sukelti odos sudirginimą arba nudegimus.

→ Iš sugedusio akumuliatoriaus gali ištekėti skystis ir sušlapinti greta esančius daiktus. Patikrinkite šias dalis. Jas valykite ir, jei reikia, pakeiskite.

→ Neužtrumpinkite akumuliatoriaus. Saugokite nenaudojamą akumuliatorių nuo sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų šuntavimą. Trumpasis jungimas tarp akumuliatoriaus kontaktų gali sukelti nudegimus arba gaisrą.

→ Smailūs daiktai, pvz., vinys arba atsuktuvai, ar išorinių jėgų poveikis gali sugadinti akumuliatorių. Gali įvykti vidinis trumpasis jungimas ir iš akumuliatoriaus rūkti dūmai, jis gali užsidegti, sprogti arba perkaisti.

→ Sugadintiems akumuliatoriams neatlikite techninės priežiūros. Visus techninės priežiūros darbus turi atlikti gamintojas arba įgaliotieji klientų aptarnavimo centrai.

Saugokite akumuliatorių nuo karščio, pvz., nuo ilgalaikio saulės spindulių poveikio, gaisro, purvo, vandens ir drėgmės. Kyla sprogimo ir trumpojo jungimo pavojus.

→ Eksploatuokite ir laikykite akumuliatorių aplinkos temperatūroje tik tarp -20 °C ir +50 °C. Nepalikite akumuliatoriaus, pvz., vasarą automobilyje. Temperatūroje < 0 °C gali sumažėti kai kurių prietaisų pajėgumas.

Akumuliatorių įkraukite tik tuomet, kai aplinkos temperatūra yra nuo 0 °C iki +45 °C. Įkraunant akumuliatorių už šio temperatūros intervalo ribų, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojingų situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.

Įkroviklį prijunkite tik prie tipo lentelėje nurodytos kintamosios įtampos.

Jokiais būdais negalima prijungti įžeminimą prie bet kurios gaminio dalies.

Kylant audros pavojui gaminio nenaudokite.

Apsaugokite akumuliatoriaus kontaktus nuo drėgmės.

Asmeninė sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

Aukštapjovę naudokite tik pagal jos paskirtį ir numatytu būdu. Mašinos naudotojas yra atsakingas už žalą ar pavojų, sukeltus kitiems žmonėms ar jų nuosavybei. Ypač atkreipkite dėmesį į grėsmę, kylančią trečiajam asmeniui, dėl padidėjusio darbo spindulio, kai teleskopinis vamzdis prailgintas.

nuosavybei. Ypač atkreipkite dėmesį į grėsmę, kylančią trečiajam asmeniui, dėl padidėjusio darbo spindulio, kai teleskopinis vamzdis prailgintas.

PAVOJUS!

Dėvint ausines ir dėl gaminio keliamo triukšmo galima nepastebėti, kad artinasi asmenys.

Visada dėvėkite tinkamus rūbus, pirštines ir tvirtus batus.

Venkite kontakto su grandinės alyva, ypač jei į ją alergiškai reaguojate.

Apžiūrėkite teritoriją, kurioje naudosite aukštapjovę, ir pašalinkite visus laidus, paslėptus elektros kabelius ir kitus pašalinius objektus.

Visus nustatymo darbus (pjovimo galvutės nulenkimą, teleskopinio vamzdžio ilgio keitimą) reikia atlikti uždėjus apsauginį gaubtą, o aukštapjovės negalima statyti ant pjovimo juostos.

Prieš naudojimą ir po stipraus smūgio reikia patikrinti mašiną, ar nėra lūžio ar pažeidimo požymių, ir sutaisyti, jei reikia.

Niekada nebandykite dirbti su nebaigta surinkti aukštapjove arba su aukštapjove, kuriai buvo atliktos neleistinos modifikacijos.

Elektrinių įrankių naudojimas ir priežiūra

Jums reikėtų žinoti, kaip išjungti gaminį nelaimės atveju. Niekada nelaikykite aukštapjovės už apsauginio gaubto.

Nenaudokite aukštapjovės, jei yra pažeisti apsauginiai įtaisai.

Dirbant su aukštapjove, draudžiama naudoti kopėčias.

Naudokite gaminį tik stovėdami ant tvirto pagrindo.

Nuimti akumuliatorių:

- prieš palikdami aukštapjovę be priežiūros;

- pašalinant blokavimą;

- prieš tikrindami arba valydami aukštapjovę arba prieš atlikdami jos priežiūros darbus;

Jei atsitrenksite į objektą, aukštapjovę galima vėl naudoti tik tada, kai visiškai užtikrinama, kad ji yra saugios eksploatuoti būklės.

Jei aukštapjovė pradeda neįprastai stipriai vibruoti, tuoj pat patikrinkite. Per didelė vibracija gali sukelti sužalojimus.

Prieš perduodami gaminį kitam asmeniui.

SUŽALOJIMO PAVOJUS!

Nelieskite grandinės.

Po darbo ar darbo pertraukos metu užstumkite apsauginį skydą.

Visos veržlės ir varžtai turi būti tvirtai priveržti, kad būtų užtikrintas saugus gaminio naudojimas.

Jei eksploatavimo metu gaminys įkaista, prieš padėdami į laikymo vietą leiskite jam atvėsti.

Aukštapjovės negalima laikyti aukštesnėje kaip 35 °C temperatūroje arba tiesioginiuose saulės spinduliuose.

Nelaikykite aukštapjovės statinės elektros vietose.

Dėmesio: krentanti pjaunama medžiaga.

Dirbkite tik dienos metu arba esant pakankamam apšvietimui.

2. SURINKIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

Prieš surinkdami gaminį, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dėklą.

Pristatomame komplekte yra aukštapjovė, akumuliatorius, įkroviklis, grandinė, juosta, apsauginis gaubtas su vidiniu šešiabriauniu raktu ir naudojimo instrukcija.

Teleskopinio koto surinkimas [pav. A1/A2]:

1. Teleskopinį vamzdį ② įstumkite į variklio bloką ① iki atramos. Abi žymos Ⓜ turi būti viena prieš kitą.
2. Priveržkite pilką veržlę ③.

Nešiojimo diržo montavimas [pav. A3]:

Būtina naudoti komplekte esantį nešiojimo diržą.

1. Praplėtę diržo kilpą ④, užspauskite ją ant koto ir priveržkite varžtu ⑤.
2. Žiedinę sąsagą ⑥ įkabinkite į diržo kilpą ④.
3. Sparčiuoju užraktu nustatykite norimą diržo ilgį.

3. NAUDOJIMAS

DĖMESIO! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš reguliuodami ar gabendami gaminį palaukite, kol grandinė sustos, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dangtį.

Įkrauti akumuliatorių [pav. 01/02/03]:

DĖMESIO!

→ Laikykitės tinklo įtampos! Elektros energijos šaltinio įtampa turi atitikti duomenis ant kroviklio techninių duomenų plokštelės.

GARDENA aukštapjovė, gaminys 14770-55, tiekiama be akumuliatoriaus ir kroviklio.

Dėl išmaniojo įkrovimo proceso akumuliatoriaus įkrovimo lygis automatiškai atpažįstamas ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos įkraunamas optimalia įkrovimo srove.

Dėl to akumuliatorius yra tausojamas ir laikomas kroviklyje visada išlieka visiškai įkrautas.

1. Paspauskite fiksavimo mygtuką Ⓐ ir išimkite akumuliatorių Ⓑ iš akumuliatoriaus laikiklio Ⓓ.
2. Įkiškite akumuliatoriaus kroviklį © į tinklo lizdą.
3. Užstumkite akumuliatoriaus kroviklį © ant akumuliatoriaus Ⓑ.

Kai akumuliatoriaus įkrovimo indikatorius ① ant kroviklio mirksi žaliai, akumuliatorius yra įkraunamas.

Kai akumuliatoriaus įkrovimo indikatorius ① ant kroviklio šviečia žaliai be perstojo, akumuliatorius yra visiškai įkrautas.

(Įkrovimo trukmė, žr. 7. TECHNINIAI DUOMENYS).

1. Įkrovimo metu reguliariai tikrinkite įkrovimo lygį.
2. Jei akumuliatorius Ⓑ yra visiškai įkrautas, akumuliatorių Ⓑ galite atskirti nuo kroviklio Ⓓ.

Indikacijos elementų reikšmė:

Įkrovimo procesas rodomas akumuliatoriaus įkrovimo indikatoriaus 🌐 mirksėjimu.

Pastaba: įkrovimo procesas galimas tik tada, kai akumuliatoriaus temperatūra yra leistiname temperatūros intervale, žr. 7. TECHNINIAI DUOMENYS.

Be perstojo šviečiantis akumuliatoriaus įkrovimo indikatorius

Be perstojo šviečiantis akumuliatoriaus įkrovimo indikatorius rodo, kad akumuliatorius yra visiškai įkrautas arba akumuliatoriaus temperatūra yra už leistino įkrovimo temperatūros intervalo ribų ir todėl negalima įkrauti. Pasiekus leistiną temperatūros intervalą, akumuliatorius yra iš karto įkraunamas.

Be įkišto akumuliatoriaus be perstojo šviečiantis akumuliatoriaus įkrovimo indikatorius rodo, kad kištukas yra įkištas į kištukinį lizdą ir kroviklis parengtas eksploatuoti.

Akumuliatoriaus įkrovimo lygio indikatorius Ⓟ ant gaminio [pav. O4/O14]:

Paleidus gaminį, 5 sekundes yra rodomas akumuliatoriaus įkrovimo lygio indikatorius®.

Akumuliatoriaus įkrovimo lygis ir įkrovimo lygio indikatorius

67 - 100 % jkrauta	1, 2 ir3 šviečia žaliai
34 - 66 % jkrauta	1 ir2 šviečia žaliai
11 - 33 % jkrauta	1 šviečia žaliai
0 - 10 % jkrauta	1 mirksi žaliai

Jei šviesos diodas Ⓛ mirksi žaliai, reikia įkrauti akumuliatorių.

Jei šviečia arba mirksi klaidos šviesos diodas Ⓞ, žr. 6. GEDIMŲ ŠALINIMAS.

Grandinės alyvos pildymas [pav. 05]:

DĖMESIO!

Kūno sužalojimai nutrūkus grandinei, jei pjovimo juostos grandinė nepakankamai sutepama.

→ Kas kartą prieš naudodami patikrinkite, ar tiekiamas pakankamas grandinių alyvos kiekis.

Rekomenduojame naudoti GARDENA grandinių alyvą, gaminys 6006, arba lygiavertę, specializuotoje parduotuvėje įsigytą mineralinę grandinių alyvą.

1. Nusukite alyvos bakelio dangtelį ⑦.
2. Pilkite grandinių alyvą į pildymo atvamzdį ⑥, kol alyva uždengs visą kontrolinį langelį ⑨.
3. Vėl užsukite alyvos bakelio dangtelį ⑦ ant pildymo atvamzdžio ⑧.
4. Patikrinkite alyvos tepimo sistemą. Jei gaminį apliejote alyva, ją kruopščiai nuvalykite.

Alyvos tepimo sistemos tikrinimas [pav. 06]:

→ Pjovimo juostą ⑩ maždaug 20 cm atstumu nukreipkite į šviesią, medienos pjovimo vietą. Vieną minutę eksploatavus mašiną, ant paviršiaus turi likti aiškios alyvos žymos.

DĖMESIO!

Jokiu būdu pjovimo juosta ⑩ negalima liesti smėlio arba žemės, nes taip greičiau susidėvi grandinė!

Darbinės padėtys:

Aukštapjovę galima eksploatuoti 2 darbinėse padėtyse (viršuje / apačioje). Kad būtų užtikrinta nepriekaištinga pjūvio briauna, storas šakas reikia nupjauti 2 etapais (kaip paveikslėliuose).

Pjovimas viršuje (storos šakos) [pav. 06/07/08]:

1. Šaką iš apačios įpjaukite ne daugiau nei 1/3 jos skersmens (grandinė stumiama link priekinio ribotuvo ⓐ).
2. Nupjaukite šaką iš viršaus (grandinė traukiama prie galinio ribotuvo ⑥).

Pjovimas apačioje [pav. O6/O9]:

→ Nupjaukite šaką iš viršaus (grandinė traukiama prie galinio ribotuvo ⑥).

Nulenkti variklio bloką [pav. O10]:

Variklio bloką ① galima nulenkti 15° intervalais kampu nuo 60° iki – 60°.

1. Laikykite abu oranžinius mygtukus ⑪ paspaudę ir nulenkite variklio bloką ① norima kryptimi.
2. Atleiskite abu oranžinius mygtukus ⑪ ir užfiksuokite variklio bloką ①.

Prailginti teleskopinį vamzdį [pav. O11]:

Teleskopinį vamzdį ② galima nuosekliai prailginti iki 50 cm.

1. Atlaisvinkite oranžinę veržlę ⑫.
2. Ištraukite teleskopinį vamzdį ② iki norimo ilgio.
3. Vėl priveržkite oranžinę veržlę ⑫.

Aukštapjovės įjungimas [pav. 01/012/013/014]:

DĖMESIO! Kūno sužalojimai!

pavojus susižaloti, jei gaminys nesustoja atleidus paleidimo svirtelę.

→ Neapeikite apsauginių įtaisų arba mygtukų. Pavyzdžiui, nepririškite paleidimo svirtelės prie rankenos.

Prieš pradedant dirbti, turi būti patikrintos šios sąlygos:

• Yra įpilta pakankamai grandinės alyvos ir patikrinta tepimo sistema (žr. 3. NAUDOJIMAS).
• Grandinė įtempta (žr. 4. TECHNINĖ PRIEŽIŪRA).

Paleidimas:

Gaminyje įrengtas dviejų jungiklių apsauginis įtaisas (paleidimo svirtelė su įjungimo blokatoriumi), kuris apsaugo nuo atsitiktinio gaminio įjungimo.

1. Į akumuliatoriaus laikiklį ① įstatykite akumuliatorių ⑥, kad jis girdimai užsifiksuotų.
2. Praverkite apsauginio dėklo fiksatorių ⑬ ir nuimkite dėklą nuo pjovimo juostos.
3. Viena ranka laikykite aukštapjovę už teleskopinio vamzdžio ② izoliuoto suėmimo paviršiaus, kita ranka – už rankenos ⑭.
4. Pastumkite įjungimo blokatorių ⑮ į priekį ir patraukite už paleidimo svirties ⑯. Aukštapjovė pradeda veikti, ir 5 sekundes yra rodomas akumuliatoriaus įkrovimo lygio indikatorius ⑰.
5. Atleiskite įjungimo blokatorių ⑯.

Sustabdymas:

1. Atleiskite paleidimo svirtelę ⑯. Aukštapjovė sustoja.
2. Apsauginį dėklą užmaukite ant pjovimo juostos ir uždarykite taip, kad fiksatorius ⑬ užsifiksuotų.
3. Paspauskite fiksavimo mygtuką Ⓐ ir išimkite akumuliatorių Ⓑ iš akumuliatoriaus laikiklio Ⓓ.

4. TECHNINĖ PRIEŽIŪRA

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš atlikdami gaminio techninės priežiūros darbus palaukite, kol grandinė sustos, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dėklą.

Aukštapjovės valymas:

PAVOJUS! Kūno sužalojimai!

Sužalojimo pavojus ir gaminio sugadinimo rizika.

→ Nevalykite gaminio vandeniu ar vandens srove (ypač aukšto slėgio vandens srove). → Nevalykite su chemikalais, įskaitant benziną arba tirpiklius. Kai kurie iš jų gali pažeisti svarbias plastikines dalis.

Ventiliacijos angos visada turi būti švarios.

1. Aukštapjovę valykite drėgna šluoste.
2. Ventiliacijos angas valykite minkštu šepetėliu (nenaudokite atsuktuvo).
3. Jei reikia, pjovimo juostą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus kroviklio valymas:

Prieš prijungdami akumuliatoriaus kroviklį, visuomet užtikrinkite, kad akumuliatoriaus ir akumuliatoriaus kroviklio paviršius ir kontaktai būtų švarūs ir sausi.

Nenaudokite tekančio vandens.

→ Akumuliatoriaus kroviklis: Valykite kontaktus ir plastikines dalis minkšta, sausa šluoste. → Akumuliatorius: Retkarčiais valykite ventiliacijos angas ir akumuliatoriaus jungtis minkštu, švariu ir sausu šepetėliu.

Dėl per stipriai įtemptos grandinės gali būti perkrautas variklis ir atsirasti gedimų, o nepakankamai įtempta grandinė gali išslysti iš bėgelio. Tinkamai įtemta grandinė užtikrina geriausias pjovimo savybes, optimalią akumuliatoriaus veikimo trukmę ir prailgina eksploatavimo trukmę. Todėl reguliariai tikrinkite įtempimą, nes naudojant grandinės ilgis gali išsitempti (ypač, jei grandinė yra nauja; po pirmojo sumontavimo grandinės įtempimą reikia patikrinti kelias minutes padirbus grandininiu pjūklu).

→ Netempkite grandinės tuoj pat po naudojimo, palaukite, kol ji atvės.

Raktas su vidiniu šešiabriauniu varžtams ⑰ yra apsauginiame gaubte ⑱.

1. Atlaisvinkite abu varžtus ⑰ (varžtų ⑰ neišsukite!).
2. Kilstelėkite grandinę ⑯ ties pjovimo juostos ⑳ viduriu. Tarpas turėtų būti apie 2–3 mm.
3. Jei grandinė per mažai įtempta, reguliavimo varžtą ⑳ sukite pagal laikrodžio rodyklę. Jei grandinė per daug įtempta, reguliavimo varžtą ⑳ sukite prieš laikrodžio rodyklę.
4. Vėl priveržkite abu varžtus ⑰.
5. Įjunkite aukštapjovę maždaug 10 sekundžių trukmei.
6. Dar kartą patikrinkite grandinės įtempimą ir, jei reikia, papildomai pareguliuokite.

5. LAIKYMAS

Naudojimo pabaiga [pav. 012]:

Gaminį laikykite vaikams neprieinamoje vietoje.

1. Apsauginį dėklą užmaukite ant pjovimo juostos ir uždarykite taip, kad fiksatorius ⑬ užsifiksuotų.
2. Nuimkite akumuliatorių.
3. Įkraukite akumuliatorių.
4. Nuvalykite aukštapjovę, akumuliatorių ir akumuliatoriaus kroviklį (žr. 4. TECHNINĖ PRIEŽIŪRA).
5. Aukštapjovę, akumuliatorių ir akumuliatoriaus kroviklį laikykite sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Šalinimas:

(Direktyva 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.

Akumuliatoriaus šalinimas:

GARDENA akumuliatoriuje yra ličio jonų elementų, kurie, pasibaigus jų tarnavimo laikui, turi būti šalinami atskirai nuo įprastų buitinių atliekų.

Li-ion

SVARBU!

→ Šalinkite akumuliatorius vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.

1. Visiškai iškraukite ličio jonų elementus (kreipkitės į GARDENA servisą).
2. Apsaugokite ličio jonų elementus nuo trumpojo jungimo.
3. Kvalifikuotai šalinkite ličio jonų elementus.

6. GEDIMŲ ŠALINIMAS

JUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš šalindami gaminio triktis palaukite, kol grandinė sustos, išimkite akumuliatorių ir ant pjovimo juostos užmaukite apsauginį dėklą.

Pjautiniai sužalojimai dėl grandinės.

→ Keisdami grandinę mūvėkite apsaugines pirštines.

Jei pjovimo galia labai sumažėja (atšipo grandinė), reikia pakeisti grandinę. Raktas su vidiniu šešiabriauniu varžtams ⑰ yra apsauginiame gaubte ⑱.

Galima naudoti tik GARDENA originalią atsarginę grandinę ir juostą gaminys 4048 arba atsarginę grandinę gaminys 4049.

Išsukite abu varžtus ⑰.

1. Nuimkite dangtelį ②1.
2. Nuimkite pjovimo juostą ⑳ su grandine ⑲.
3. Nuimkite grandinę ⑲ nuo pjovimo juostos ⑳.
4. Nuvalykite variklio bloką ①, pjovimo juostą ② ir dangtelį ②. Būtinai atkreipkite dėmesį į guminius sandariklius korpuse ir dangtelyje ②.
5. Naują grandinę ⑲ uždėkite ant pjovimo juostos ㉑ priekinio ribotuvo ㉒. Įsitikinkite, kad grandinė juda teisinga kryptimi, o priekinis ribotuvas ㉓ nukreiptas į viršų.
6. Pjovimo juostą 20 ant variklio bloko ① uždėkite taip, kad kaištis 22 būtų prakištas pro pjovimo juostą 20, o grandinė 19 būtų uždėta ant pavaros krumpliaračio 23.
7. Dangtelį ②1 vėl uždėkite ant variklio bloko ①. Atkreipkite dėmesį į guminį sandariklį.
8. Lengvai priveržkite abu varžtus ⑰.
9. Įtempkite grandinę (žr. 4. TECHNINĖ PRIEŽIŪRA).

Problema Galima priežastis Sutrikimo/gedimo pašalinimas

Trumpa veikimo trukmė	Grandinė per stipriai įtempta.	→Įtempkite grandinę.(žr. Grandinės įtempimas).
	Grandinė netepama, nes nėra alyvos.	→Įpilkite grandinių alyvos.

Problema Galima priežastis Sutrikimo/gedimo pašalinimas

Aukštapjovės nebegallma lšjungti	Užstrigusi paleidimo svirtelė.	→ Nuimkite akumuliatoriųIr atpalaiduokite paleidlmo svirtelę.
Negražus pjūvis	Grandinė atšipo arba apgadinta.	→ Pakeiskite grandinę.
Grandinė užstrigo	Grandinė per mažai įtempta.	→ Įtempkite grandinę.
Aukštapjovė labal vibruoja	Grandinė per mažai įtempta.	→ Įtempkite grandinę.
Aukštapjovė nejsljungia arba sustoja.Šviesos diodas 1 mirksi žallal [pav. 04]	Išsikroves akumuliatorius. →	Įkraukiteakumuliatorių.
Aukštapjovė nejsljungia arba sustoja.Klaidos šviesos diodas 2Šviečia raudonal [pav. 04]	Akumullatoriaus temperatūra yra už leistino temperatūros intervalo ribų.	→ Palaukite, kol akumuliato-riaus temperatūra bus vėltarp 0 °C – + 45 °C.
	Tarp aukštapjovės akumuliato-riaus kontaktų yra vandens lašų arba drėgmės.	→ Pašalinkite vandenslašus/drėgme sausa šluoste.
	Užblokuotas variklis. →	Pašalinkite kliutį. Vėl paleiski-te.
Aukštapjovė nejsljungia arba sustoja.Klaidos šviesos diodas 3 mlrksl raudonal [pav. 04]	Sugedęs gaminys. →	Kreipkitės j GARDENA servisą.
Aukštapjovė nejsljungia arba sustoja.Klaidos šviesos diodas 4 nešvlečia [pav. 04]	Akumullatorius nėra visiškal įstatytas į akumuliatoriaus laikiklj.	→ Į akumullatoriaus laikiklj iki galo įstatykite akumuliatorių,kad jis girdimal užsifiksuotų.
	Sugedęs akumuliatorius. →	Pakeiskite akumuliatorių.
	Sugedęs gaminys. →	Kreipkitės j GARDENA servisą.
Įkrovimo procesas nejmanomas.Akumullatoriaus įkrovimo indikatorius 5 šviečia be perstojo [pav. 03]	Neįstatytas (netinkamal įstatytas)akumuliatorius.	→ Tinkamal įstatykite akumuliatorių į kroviklj.
	Nešvarius akumuliatoriaus kontaktai.	→ Išvalykite akumuliatoriaus kontaktus (pvz., keletą kartų ljungiant ir lšjungiant akumuliatorių. Jei reikia, pakeiskite akumuliatorių).
	Akumuliatoriaus temperatūra yra už leistino įkrovimo temperaturos intervalo ribų.	→ Palaukite, kol akumuliato-riaus temperatūra bus vėltarp 0 °C – + 45 °C.
	Sugedęs akumuliatorius. →	Pakeiskite akumuliatorių.
Akumullatoriaus įkrovimo indikatorius 6 nešviečia [pav. 03]	Neįkištas (netinkamai įkištas) kroviklio kištukas.	→ (Visiškai) įkiškite kištuką į kištukinį lizdą.
	Sugadinti kištukinis lizdas,mailnimo kabelis arba kroviklis.	→ Patikrinkite tinklo įtampa. Jeireikia, kroviklj turi pati krinti igaliotas prekybos atstovas arba GARDENA servisas.

PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tik GARDENA serviso centrai arba specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

7. TECHNINIAI DUOMENYS

Akumuliatorinė aukštapjovė Vienetas Vertė (gaminys 14770)

Grandinės greitis	m/s	3,8
Pjovimo juostos ilgis	mm	200
Grandinės tipas px	90
Alyvos bakelio tūris	cm 3	60
Teleskopinio vamzdžio līstrauklmo sritis	cm	0 – 50
Svoris (isk. akumuliatorių)	kg	3,5
Garso slėgio lygis L μh1) Neapibrėžtis k ρλ	dB (A)	733
Garso galios lygis L νλ1) :lšmatuotas/garantuotasNeapibrėžtis k νλ	dB (A)	90 / 933
Plaštakos ir rankos vibracija a θωτ2) Neapibrėžtis k θωτ	m/s 2	11,5

Matavimo metodai pagal: 1) DIN EN ISO 22868 2) DIN EN ISO 22867

PASTABA: Nurodyta vibracijos emisijos vertė buvo išmatuota remiantis standartizuotu bandymo metodu ir ją galima naudoti atliekant palyginimą su kitais elektriniais įrankiais. Šią vertę taip pat galima naudoti preliminariai įvertinant vibracijos poveikį. Vibracijos emisijos vertė faktinio elektrinio įrankio naudojimo metu gali keistis.

Sistemos akumuliatorius Vienetas Vertė (gaminys 14903) PBA 18V 2,5Ah W-B

Akumuliatoriaus įtampa	V (DC) 18
Akumuliatoriaus talpa	Ah	2,5

Elementų (ličio jonų) skaičius 5. Tinkami sistemos POWER FOR ALL akumuliatorių krovikliai: AL 18..CV.

Akumuliatoriaus kroviklis Vienetas Vertė (gaminys 14900) AL 1810 CV P4A

Tinklo [tampa	V (AC)	220 – 240
Tinklo dažnls	Hz	50 – 60
Vardinė galia	W	26
Akumuliatoriaus įkrovimo [tampa	V (DC) 18
Maks. akumuliatoriaus [krovlmosrovė	mA	1000
Akumuliatoriaus įkrovimo trukmė 80% / 97 – 100% (apie)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Leistinas įkrovimo temperatūros intervalas	°C	0 – 45
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,17
Apsaugos klasė		☐ / II

Tinkami sistemos POWER FOR ALL akumuliatoriai: PBA 18V.

8. PRIEDAI

GARDENA Atsarglnė grandinė ir pjovimo juostą	Grandinė ir pjovimo juosta pakeltimui.	gamlnys 4048
GARDENA Atsarglnė grandinė	Grandinė pakceitimui.	gamlnys 4049
GARDENA Grandinlinlo pjūklo alyva	Grandinel tepti.	gamlnys 6006
GARDENA Sistemos akumuliatoriusPBA 18V/45 P4APBA 18V/72 P4A	Akumuliatorius papildomam veikimo laikui arba keitimui.	gamlnys 14903gaminys 14905
GARDENA Akumuliatoriaus greito krovimo kroviklis AL 1830 CV P4A	Greitai jkrauti GARDENA sistemos POWER FOR ALL akumuliatoriams PBA 18V..W-..	gaminys 14901

9. SERVISAS/GARANTIJA

Servisas:

Prašome kreiptis adresu, esančiu kitoje pusėje.

Garantijos dokumentas:

Jei atsitiks kas nors, kas numatyta garantiniame pareiškime, paslaugos teikėjas paslaugą teiks nemokamai.

GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo pirkimo dienos pas prekybininką, jei gaminiai buvo naudojami tik asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų. Garantija bus vykdoma suteikiant veikiantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę pasirinkti, kurią iš šių parinkčių. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.
• Eksploatavimui buvo naudojamos tik originalios GARDENA atsarginės ir susidėvinčios dalys.
• Pateikiamas pirkimo dokumentas.

Įprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trapecinių ir krumpliuotų diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvartojimo dalims garantija netaikoma.

Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.

Gamintojo garantijai taikoma Vokietijos Federacinės Respublikos teisė. Garantiniu atveju prašom atsiųsti sugedusį gaminį su pirkimo dokumento kopija ir gedimo aprašymu, apmokėjus siuntimo išlaidas, GARDENA servisui adresu.

Susidėvinčios dalys:

Susidėvinčioms dalims: grandinei ir pjovimo juostai garantija netaikoma.
