TCS 2018V P4A - Plotostřihy GARDENA - Bezplatný návod k obsluze

Značka	GARDENA
Model	TCS 2018V P4A
Typ produktu	bateriové nůžky na živý plot s teleskopickou tyčí
Rychlost řetězu	3,8 m/s
Délka lišty	200 mm
Typ řetězu	90 článků
Objem olejové nádrže	60 cm³
Rozsah vysunutí teleskopické trubky	0 – 50 cm
Hmotnost (s baterií)	3,5 kg
Hladina akustického tlaku (LpA)	73 dB(A)
Hladina akustického výkonu (LWA) naměřená / garantovaná	90 / 93 dB(A)
Vibrace ruka-paže (avhW)	11,5 m/s²
Napájení	Lithium-iontová baterie 18 V (systém POWER FOR ALL PBA 18V)
Kompatibilní typ baterie	PBA 18V (např. ref. 14903, 2,5 Ah)
Kompatibilní nabíječka	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Doba nabíjení (baterie 2,5 Ah)	80 % : 120 min, 97-100 % : 154 min
Rozsah teplot nabíjení	0 °C – 45 °C
Záruka výrobce	2 roky (soukromé použití)
Opotřebitelné díly	Řetěz a lišta (nejsou kryty zárukou)
Bezpečnost	Bezpečnostní zařízení se dvěma spínači (blokovací tlačítko + startovací páka)

Často kladené otázky - TCS 2018V P4A GARDENA

Jak nabíjet baterii nůžek na živý plot?

Vyjměte baterii z přístroje, zapojte nabíječku do síťové zásuvky a poté nasuňte baterii na nabíječku. Zelená blikající kontrolka signalizuje nabíjení, stálá kontrolka signalizuje plné nabití. Nabíjení trvá přibližně 2 hodiny pro baterii 2,5 Ah.

Jak napnout řetěz pily?

Povolte dva upevňovací šrouby, nadzvedněte řetěz uprostřed lišty: mezera by měla být 2 až 3 mm. Otáčejte seřizovacím šroubem ve směru hodinových ručiček pro napnutí, proti směru pro povolení. Znovu utáhněte šrouby a zkontrolujte po několika minutách používání.

Co dělat, když nůžky na živý plot nenastartují?

Nejprve zkontrolujte stav baterie: pokud LED bliká zeleně, nabijte ji. Pokud se kontrolka poruchy rozsvítí červeně, počkejte, až baterie vychladne, nebo odstraňte vlhkost z kontaktů. Pokud kontrolka poruchy bliká červeně, kontaktujte zákaznický servis GARDENA.

Jak mazat řetěz?

Používejte olej na řetězové pily (ref. GARDENA 6006). Odšroubujte víčko olejové nádrže, nalévejte olej, dokud není průzor plný. Zkontrolujte mazací systém umístěním lišty 20 cm nad dřevěný povrch: po jedné minutě by se měly objevit stopy oleje.

Jaké příslušenství je k tomuto zařízení k dispozici?

Kompatibilní příslušenství GARDENA zahrnuje: náhradní řetěz a lištu (ref. 4048), samostatný náhradní řetěz (ref. 4049), olej na řetězové pily (ref. 6006), další baterie PBA 18V (ref. 14903, 14905) a rychlonabíječku (ref. 14901).

Jak čistit nůžky na živý plot s teleskopickou tyčí?

Čistěte zařízení vlhkým hadříkem (ne vodou ani vysokotlakým proudem). Větrací štěrbiny čistěte měkkým kartáčem. Pro baterii a nabíječku použijte měkký suchý hadřík. Nepoužívejte chemické prostředky.

Jaká je záruka na toto zařízení GARDENA?

GARDENA poskytuje záruku výrobce 2 roky od prvního nákupu pro soukromé použití. Záruka se vztahuje na vady materiálu nebo výroby. Opotřebitelné díly (řetěz, lišta) jsou vyloučeny. Pro uplatnění záruky zašlete výrobek spolu s dokladem o koupi.

Jak přepravovat a skladovat nůžky na živý plot?

Před přepravou nebo skladováním nasaďte ochranný kryt na lištu, vyjměte baterii, nabijte ji, očistěte zařízení a uložte na suchém, uzavřeném a nemrznoucím místě. Neskladujte při teplotě vyšší než 35 °C ani na přímém slunci.

Jak vyměnit řetěz pily?

Povolte dva šrouby, sejměte kryt, vyjměte lištu a opotřebený řetěz. Očistěte díly. Nasaďte nový řetěz na lištu v souladu se směrem otáčení, nasaďte sestavu zpět na motorovou jednotku a ujistěte se, že šroub prochází lištou a řetěz zapadá na pastorek. Nasaďte kryt a napněte řetěz.

Jaká jsou základní bezpečnostní opatření?

Vždy používejte ochranu sluchu, zraku, rukavice, protiskluzovou obuv a helmu. Držte zařízení oběma rukama. Dodržujte vzdálenost nejméně 10 m od elektrického vedení. Nepracujte na žebříku. Před údržbou vyjměte baterii. Nepoužívejte za bouřky.

NÁVOD K OBSLUZE TCS 2018V P4A GARDENA

Akumulátorová teleskopická vyvětvovací pilka

SK Návod na obsluhu

Akumulátorový teleskopický odvetvovač

EL Οδηγίες χρήσης

CS Akumulátorová teleskopická vyvětvovací pilka

1. BEZPEČNOST 81
2. MONTÁŽ 84
3. OBSLUHA 84
4. ÚDRŽBA 85
5. SKLADOVÁNÍ....85
6. ODSTRAŇOVÁNÍ CHYB....86
7. TECHNICKÁ DATA....86
8. PŘÍSLUŠENSTVÍ 87
9. SERVIS/ZÁRUKA....87

Překlad originálních pokynů.

Tento produkt není určen k tomu, aby byl používán osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami s nedostatkem zkušeností

anebo nedostatkem znalostí, ledaže na ně dohlíží osoba kompetentní pro jejich bezpečnost nebo od ní obdržely pokyny, jak produkt používat. Dohlížet na děti, aby si s produktem nehrály. Doporučujeme, aby produkt používali mladiství až od 18 let.

Využití odpovídající určenému účelu:

Teleskopická vyvětvovací pilka GARDENA je určena k vyvětvování stromů, živých plotů, keřů a křoví s větvemi do průměru max. 8 cm na soukromé domácí nebo hobby zahradě.

Produkt není vhodný pro dlouhodobý provoz.

NEBEZPEČÍ! Poranění!

→ Vyvětvovací pilka nesmí být používána pro kácení stromů. Větve v malých kouscích odstraňte, aby Vás padající větve nezasáhly nebo by se na Vás padající větve mohly odrazit od země. Při řezání nestůjte pod větví. Nepoužívat na údržbu rybníka.

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné přečtení.

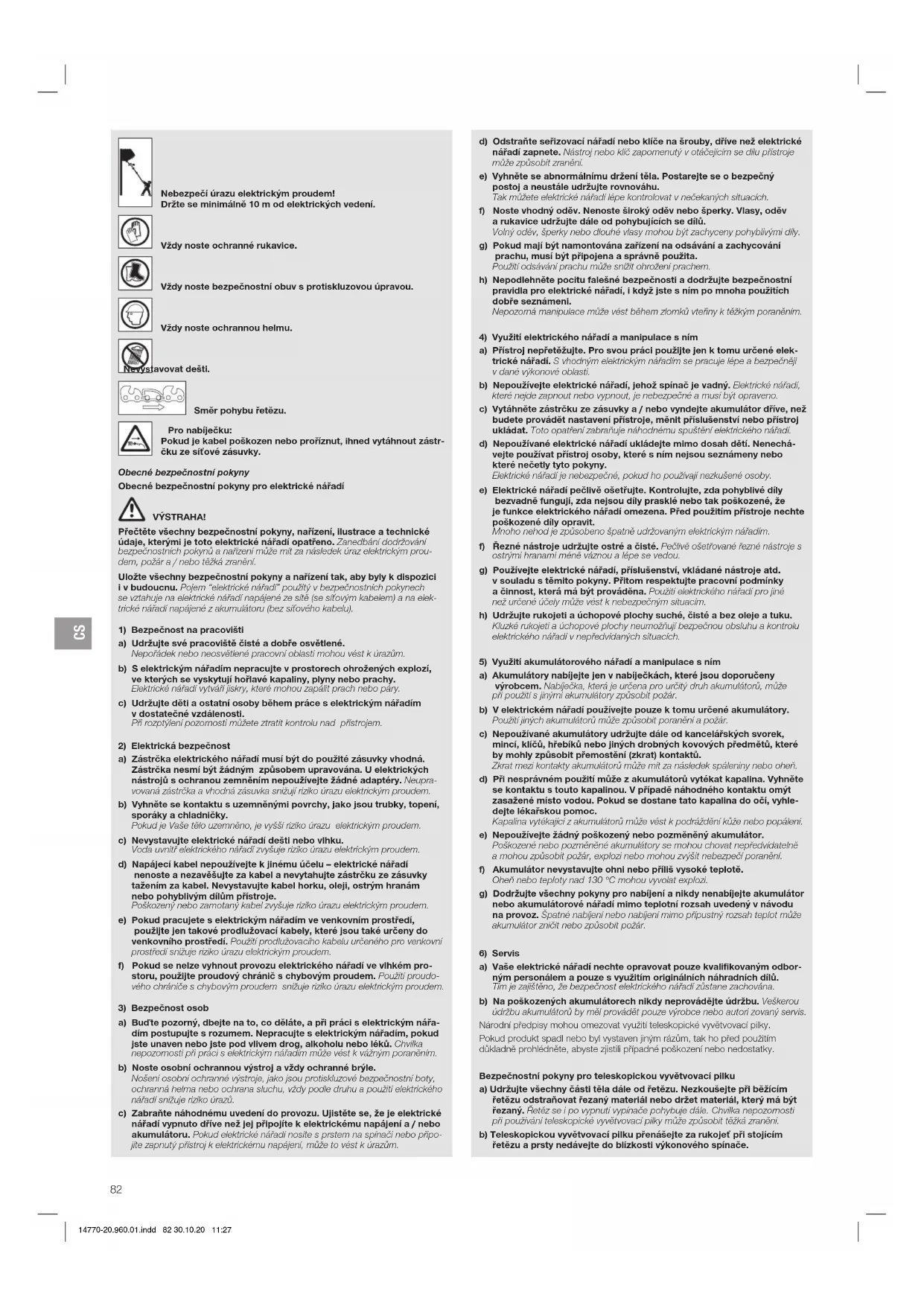

Symboly na produktu:

POZOR!

Přečtěte si návod k obsluze a seznamte se s významem značek a bezpečnostních symbolů používaných v tomto návodu a na přístroji.

Používejte ochranu očí a sluchu.

Nebezpečí úrazu elektrickým proudem! Držte se minimálně 10 m od elektrických vedení.

Vždy noste ochranné rukavice.

Vždy noste bezpečnostní obuv s protiskluzovou úpravou.

Vždy noste ochrannou helmu.

Chraňte před deštěm.

Směr pohybu řetězu.

Pro nabíječku: Pokud je kabel poškozen nebo proříznut, ihned vytáhněte zástrčku ze síťové zásuvky.

Obecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA!

Přečtěte všechny bezpečnostní pokyny, nařízení, ilustrace a technické údaje, kterými je toto elektrické nářadí opatřeno. Zanedbání dodržování bezpečnostních pokynů a nařízení může mít za následek úraz elektrickým proudem, požár a/nebo těžká zranění.

Uložte všechny bezpečnostní pokyny a nařízení tak, aby byly k dispozici

i v budoucnu. Pojem "elektrické nářadí" použitý v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené z akumulátoru (bez síťového kabelu).

1) Bezpečnost na pracovišti

a) Udržujte své pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.

b) S elektrickým nářadím nepracujte v prostorech ohrožených explozí, ve kterých se vyskytují hořlavé kapaliny, plyny nebo prachy. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo páry.

c) Udržujte děti a ostatní osoby během práce s elektrickým nářadím v dostatečné vzdálenosti. Při rozptýlení pozornosti můžete ztratit kontrolu nad přístrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí odpovídat použité zásuvce. Zástrčka nesmí být žádným způsobem upravována. U elektrických nástrojů s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravovaná zástrčka a vhodná zásuvka snižují riziko úrazu elektrickým proudem.

b) Vyhněte se kontaktu s uzemněnými povrchy, jako jsou trubky, topení, sporáky a chladničky. Pokud je Vaše tělo uzemněno, je vyšší riziko úrazu elektrickým proudem.

c) Nevystavujte elektrické nářadí dešti nebo vlhku. Voda uvnitř elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.

d) Napájecí kabel nepoužívejte k jinému účelu – elektrické nářadí nenoste a nezavěšujte za kabel a nevytahujte zástrčku ze zásuvky tažením za kabel. Nevystavujte kabel horku, oleji, ostrým hranám nebo pohyblivým dílům přístroje. Poškozený nebo zamotaný kabel zvyšuje riziko úrazu elektrickým proudem.

e) Pokud pracujete s elektrickým nářadím ve venkovním prostředí, používejte jen takové prodlužovací kabely, které jsou také určeny do venkovního prostředí. Použití prodlužovacího kabelu určeného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

f) Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostoru, použijte proudový chránič s chybovým proudem. Použití proudového chrániče s chybovým proudem snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob

a) Buďte pozorný, dbejte na to, co děláte, a při práci s elektrickým nářadím postupujte s rozumem. Nepracujte s elektrickým nářadím, pokud jste unaveni nebo jste pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážným poraněním.

b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako jsou protiskluzové bezpečnostní boty, ochranná přilba nebo ochrana sluchu, vždy podle druhu a použití elektrického nářadí snižuje riziko úrazů.

c) Zabraňte náhodnému uvedení do provozu. Ujistěte se, že je elektrické nářadí vypnuto dříve, než jej připojíte k elektrickému napájení a/nebo akumulátoru. Pokud elektrické nářadí nosíte s prstem na spínači nebo připojíte zapnutý přístroj k elektrickému napájení, může to vést k úrazům.

d) Odstraňte seřizovací nářadí nebo klíče na šrouby dříve, než elektrické nářadí zapnete. Nástroj nebo klíč zapomenutý v otáčejícím se dílu přístroje může způsobit zranění.

e) Vyhněte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a neustále udržujte rovnováhu. Tak můžete elektrické nářadí lépe kontrolovat v nečekaných situacích.

f) Noste vhodný oděv. Nenoste široký oděv nebo šperky. Vlasy, oděv a rukavice udržujte dále od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými díly.

g) Pokud mají být namontována zařízení na odsávání a zachycování prachu, musí být připojena a správně použita. Použití odsávání prachu může snížit ohrožení prachem.

h) Nepodlehnete pocitu falešné bezpečnosti a dodržujte bezpečnostní pravidla pro elektrické nářadí, i když jste s ním po mnoha použitích dobře seznámeni. Nepozorná manipulace může vést během zlomků vteřiny k těžkým poraněním.

4) Využití elektrického nářadí a manipulace s ním

a) Přístroj nepřetěžujte. Pro svou práci použijte jen k tomu určené elektrické nářadí. S vhodným elektrickým nářadím se pracuje lépe a bezpečněji v dané výkonové oblasti.

b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které nejde zapnout nebo vypnout, je nebezpečné a musí být opraveno.

c) Vytáhněte zástrčku ze zásuvky a/nebo vyndejte akumulátor dříve, než budete provádět nastavení přístroje, měnit příslušenství nebo přístroj ukládat. Toto opatření zabraňuje náhodnému spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosah dětí. Nenechávejte používat přístroj osoby, které s ním nejsou seznámeny nebo které nečetly tyto pokyny. Elektrické nářadí je nebezpečné, pokud ho používají nezkušené osoby.

e) Elektrické nářadí pečlivě ošetřujte. Kontrolujte, zda pohyblivé díly bezvadně fungují, zda nejsou díly prasklé nebo tak poškozené, že je funkce elektrického nářadí omezena. Před použitím přístroje nechte poškozené díly opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.

f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými hranami méně váznou a lépe se vedou.

g) Používejte elektrické nářadí, příslušenství, vkládané nástroje atd. v souladu s těmito pokyny. Přitom respektujte pracovní podmínky a činnost, která má být prováděna. Použití elektrického nářadí pro jiné než určené účely může vést k nebezpečným situacím.

h) Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí v nepředvídaných situacích.

5) Využití akumulátorového nářadí a manipulace s ním

a) Akumulátory nabíjejte jen v nabíječkách, které jsou doporučeny výrobcem. Nabíječka, která je určena pro určitý druh akumulátorů, může při použití s jinými akumulátory způsobit požár.

b) V elektrickém nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může způsobit poranění a požár.

c) Nepoužívané akumulátory udržujte dále od kancelářských svorek, mincí, klíčů, hřebíků nebo jiných drobných kovových předmětů, které by mohly způsobit přemostění (zkrat) kontaktů. Zkrat mezi kontakty akumulátorů může mít za následek spáleniny nebo oheň.

d) Při nesprávném použití může z akumulátorů vytékat kapalina. Vyhněte se kontaktu s touto kapalinou. V případě náhodného kontaktu omýt zasažené místo vodou. Pokud se dostane tato kapalina do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátorů může vést k podráždění kůže nebo popálení.

e) Nepoužívejte žádný poškozený nebo pozměněný akumulátor. Poškozené nebo pozměněné akumulátory se mohou chovat nepředvídatelně a mohou způsobit požár, explozi nebo mohou zvýšit nebezpečí poranění.

f) Akumulátor nevystavujte ohni nebo příliš vysoké teplotě. Oheň nebo teploty nad 130 °C mohou vyvolat explozi.

g) Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte akumulátor nebo akumulátorové nářadí mimo teplotní rozsah uvedený v návodu na provoz. Špatné nabíjení nebo nabíjení mimo přípustný rozsah teplot může akumulátor zničit nebo způsobit požár.

6) Servis

a) Vaše elektrické nářadí nechte opravovat pouze kvalifikovaným odborným personálem a pouze s využitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nářadí zůstane zachována.

b) Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerou údržbu akumulátorů by měl provádět pouze výrobce nebo autorizovaný servis.

Národní předpisy mohou omezovat využití teleskopické vyvětvovací pilky. Pokud produkt spadl nebo byl vystaven jiným rázům, tak ho před použitím důkladně prohlédněte, abyste zjistili případné poškození nebo nedostatky.

Bezpečnostní pokyny pro teleskopickou vyvětvovací pilku

a) Udržujte všechny části těla dále od řetězu. Nezkoušejte při běžícím řetězu odstraňovat řezaný materiál nebo držet materiál, který má být řezaný. Řetěz se i po vypnutí vypínače pohybuje dále. Chvilka nepozornosti při používání teleskopické vyvětvovací pilky může způsobit těžká zranění.

b) Teleskopickou vyvětvovací pilku přenášejte za rukojeť při stojícím řetězu a prsty nedávejte do blízkosti výkonového spínače.

Správné nošení teleskopické vyvětvovací pilky snižuje nebezpečí náhodného spuštění a tím i poranění způsobeného řetězem.

c) Při transportu nebo uskladnění teleskopické vyvětvovací pilky nasuňte vždy na řetěz kryt. Odborná manipulace s teleskopickou vyvětvovací pilkou snižuje nebezpečí poranění řetězem. d) Než začnete odstraňovat vklíněné kousky po stříhání nebo provádět údržbářské práce, ujistěte se, že jsou všechny výkonové spínače vypnuty a akumulátorový blok je vyjmut nebo oddělen. Nečekané zapnutí teleskopické vyvětvovací pilky během odstraňování vklíněných kousků po stříhání nebo během údržby může vést k těžkým poraněním. e) Než začnete odstraňovat vklíněné kousky po stříhání nebo provádět údržbářské práce, ujistěte se, že jsou všechny výkonové spínače vypnuty a že je aktivováno blokovací zařízení zapnutí. Nečekané zapnutí teleskopické vyvětvovací pilky během odstraňování vklíněných kousků po stříhání nebo během údržby může vést k těžkým poraněním. f) Teleskopickou vyvětvovací pilku držte výhradně za izolované úchopové plochy, protože se může řetěz dostat do kontaktu se skrytým elektrickým vedením. Kontakt řetězu s vedením pod napětím může způsobit napětí na kovových dílech a vést k úrazu elektrickým proudem. g) Udržujte všechna vedení mimo oblast stříhání. V živých plotech a stromech mohou být skryta vedení a nedopatřením mohou být řetězem poškozena. h) Teleskopickou vyvětvovací pilku nepoužívejte při špatném počasí, zejména při nebezpečí úderu blesku. Tím se snižuje riziko zásahu bleskem.

Bezpečnostní pokyny pro teleskopickou vyvětvovací pilku

a) Zmenšete nebezpečí úrazu elektrickým proudem tím, že nebudete používat teleskopickou vyvětvovací pilku s prodlouženým dosahem v blízkosti elektrických vedení. Kontakt s elektrickým vedením nebo použití v blízkosti elektrických vedení může vést k těžkým poraněním nebo smrtelnému úrazu elektrickým proudem. b) Teleskopickou vyvětvovací pilku s prodlouženým dosahem ovládejte vždy oběma rukama. Teleskopickou vyvětvovací pilku s prodlouženým dosahem držte oběma rukama, abyste vyloučili ztrátu kontroly. c) Při práci s teleskopickou vyvětvovací pilkou s prodlouženým dosahem nad hlavou noste ochranu hlavy.

cí úlomky mohou způsobit těžká poranění.

Živé ploty a stromy prohledejte, zda se v nich nevyskytují skryté objekty (např. drátěné ploty a skrytá vedení).

Doporučuje se využití proudového chrániče s vypínacím proudem 30 mA nebo méně.

Teleskopickou vyvětvovací pilku držte oběma rukama za obě držadla.

Teleskopická vyvětvovací pilka je určena pro práce, při kterých stojí uživatel na zemi a ne na žebříku nebo jiné nestabilní ploše.

Před použitím teleskopické vyvětvovací pilky se ujistěte, že jsou blokovací zařízení všech pohyblivých dílů (např. prodloužené násady a kyvného elementu) v blokovací poloze.

Dodatečné bezpečnostní pokyny

Bezpečná manipulace s akumulátory

všechny bezpečnostní pokyny a nařízení.

Zanedbání dodržování bezpečnostních pokynů a nařízení může mít za následek úraz elektrickým proudem, požár a/nebo těžká zranění.

Dobře tyto pokyny uchovejte. Nabíječku používejte pouze tehdy, pokud máte všechny funkce plně pod kontrolou a můžete je provádět bez omezení, nebo jste obdrželi odpovídající pokyny.

→ Při používání, čištění a údržbě dohlížejte na děti. Tím je zajištěno, že si děti s nabíječkou nebudou hrát. → Nabíjejte pouze akumulátory Li-Ion typ PBA 18V systému POWER FOR ALL od kapacity 1,5 Ah (od 5 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte akumulátory, které k nabíjení nejsou určeny. Jinak hrozí nebezpečí požáru a exploze. → Nevystavujte nabíječku dešti nebo vlhku. Vniknutí vody do elektrického přístroje zvyšuje nebezpečí úrazu elektrickým proudem. → Nabíječku udržujte v čistotě. Znečištění zvyšuje riziko úrazu elektrickým proudem. → Před každým použitím zkontrolujte nabíječku, kabel a konektor. Pokud zjistíte nějaké poškození, nabíječku nepoužívejte. Sami nabíječku neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Poškozené nabíječky, kabely a konektory zvyšují riziko úrazu elektrickým proudem. → Nabíječku neprovozujte na snadno zápalném podkladu (např. papír, textil atd.) resp. v hořlavém prostředí. Teplo, které se při nabíjení vyvíjí, znamená riziko požáru. → Pokud je nutná výměna napájecího kabelu, musí být provedena servisem GARDENA nebo servisem autorizovaným pro elektrické přístroje GARDENA, aby bylo vyloučeno ohrožení bezpečnosti. → Pokud se produkt nabíjí, nepoužívejte ho. → Tyto bezpečnostní pokyny platí pouze pro akumulátory Li-Ion PBA 18V systému POWER FOR ALL. → Akumulátory používejte pouze v produktech výrobce systému POWER FOR ALL. Jen tak je akumulátor chráněn před nebezpečným přetížením. → Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučeny výrobcem. Nabíječka, která je určena pro určitý druh akumulátorů, může při použití s jinými akumulátory způsobit požár.

→ Akumulátor je expedován částečně nabitý. Pro zajištění plného výkonu akumulátoru nabíjejte akumulátor před prvním použitím úplně v nabíječce. → Akumulátory udržujte mimo dosah dětí. → Akumulátor neotvírejte. Mohlo by dojít ke zkratu. → Při poškození a neodborném použití akumulátoru z něj mohou vycházet páry. Akumulátor může hořet nebo explodovat. Při potížích přiveďte čerstvý vzduch a vyhledejte lékaře. Páry mohou podráždit dýchací cesty. → Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytékat hořlavá kapalina. Vyhněte se kontaktu s touto kapalinou. V případě náhodného kontaktu omyjte zasažené místo vodou. Pokud se tato kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátorů může vést k podráždění kůže nebo popálení. → Při vadném akumulátoru může kapalina vytékat a smočit okolní předměty. Dotčené díly zkontrolujte. Vyčistěte je nebo je případně vyměňte. → Akumulátor nezkratujte. Dohlédněte, aby nepoužívané akumulátory nebyly v blízkosti kancelářských sponek, mincí, klíčů, hřebíků nebo jiných drobných kovových předmětů, které by mohly způsobit přemostění (zkrat) kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo oheň. → Akumulátor může být poškozen špičatými předměty, jako např. hřebíkem nebo šroubovákem, nebo působením vnější síly. Může dojít k vnitřnímu zkratu a akumulátor může začít hořet, kouřit, může explodovat nebo se přehřívat. → Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerou údržbu akumulátorů by měl provádět pouze výrobce nebo autorizovaný servis. → Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Nebezpečí exploze a zkratu. → Akumulátor provozujte a skladujte jen při okolních teplotách v rozsahu -20 °C až +50 °C. Nenechte akumulátor např. v létě ležet v autě. Při teplotách < 0 °C může být v závislosti na přístroji omezen výkon. → Akumulátor nabíjejte jen při okolních teplotách v rozsahu 0 °C až +45 °C. Nabíjení mimo uvedený rozsah teplot může akumulátor poškodit nebo zvýšit riziko požáru.

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podmínek působit na funkci aktivních nebo pasivních lékařských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátu.

Nabíječku připojte jen ke střídavému napětí uvedenému na typovém štítku.

Zemnění by nemělo být za žádných okolností spojeno s žádnou částí výrobku.

Produkt nepoužívejte, pokud se blíží bouře.

Kontakty akumulátoru chraňte před vlhkostí.

Osobní bezpečnost

NEBEZPEČÍ! Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylénových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.

Vyvětvovací pilku používejte pouze k účelům, pro které je určena. Obsluha nebo uživatel odpovídá za nehody nebo rizika jiných osob a jejich majetku. Dbejte na to, že při vytažení teleskopické tyče může dojít ke zranění třetích osob.

NEBEZPEČÍ!

Pokud použijete ochranu sluchu, nemusíte kvůli hluku produktu zaregistrovat blížící se osoby.

Vždy noste vhodný oděv a bezpečnou obuv.

Vyhněte se kontaktu s olejem, kterým je mazán řetěz, zejména pokud na něj reagujete alergicky.

Zkontrolujte oblasti, kde má být vyvětvovací pilka použita, a odstraňte veškeré dráty, skryté elektrické kabely a jiné cizí objekty.

Veškeré seřizovací práce (sklápění řezací hlavy, změna délky teleskopické trubky) se mohou provádět jen s nasazeným ochranným krytem a vyvětvovací pilka nesmí být přitom postavena na vodící lištu.

Před použitím a v případě, že došlo k silnému nárazu, se musí zkontrolovat, zda stroj nevykazuje lomy nebo poškození.

Pokud je třeba, proveďte opravu.

Nikdy nezkoušejte pracovat s neúplnou vyvětvovací pilou nebo s pilou, na které byly provedeny neautorizované modifikace.

Použití a údržba elektrického nářadí

Měli byste vědět, jak můžete produkt vypnout v nouzovém případě. Vyvětvovací pilu nikdy nedržte za ochranný kryt.

Vyvětvovací pilu nepoužívejte, pokud je poškozeno nějaké bezpečnostní zařízení. Při používání vyvětvovací pily nesmí být použit žádný vodič.

Produkt smí používat jen osoba stojící na pevné půdě.

Stáhněte akumulátor:

• dříve než zůstane vyvětvovací pilka bez dozoru;
• před čistěním ucpání;
• dříve než je vyvětvovací pilka zkontrolována nebo vyčištěna nebo jsou na ni provedeny nějaké práce;
• pokud se srazila s nějakým předmětem. Vyvětvovací pilka smí být teprve tehdy opět použita, pokud je absolutně jisté, že je celá vyvětvovací pila v bezpečném provozním stavu;
• pokud začne vyvětvovací pilka nezvykle silně vibrovat. Okamžitě ji zkontrolujte. Nadměrné vibrace mohou být příčinou zranění;
• dříve než produkt předáte jiné osobě.

NEBEZPEČÍ PORANĚNÍ!

Řetězu se nedotýkat.

→ Po ukončení práce nebo při jejím přerušení nasaďte na nože ochranný kryt.

Všechny matice a šrouby musí být pevně dotaženy, aby byl zaručen bezpečný provozní stav produktu.

Pokud je produkt po provozu horký, nechte ho před uskladněním vychladnout. Vyvětvovací pilka nesmí být skladována při teplotě nad 35 °C nebo na přímém slunečním světle.

Vyvětvovací pilku neskladovat na místech se statickou elektřinou.

Pozor na padající řezaný materiál.

Pracujte jen při denním světle nebo při dobré viditelnosti.

2. MONTÁŽ

NEBEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Než začnete produkt montovat, sundejte akumulátor a nasuňte ochranný kryt na vodící lištu.

Součástí dodávky jsou teleskopická vyvětvovací pilka, akumulátor, nabíječka, řetěz, vodící lišta, ochranný kryt s imbusovým klíčem a návod k obsluze.

Montáž teleskopické násady [obr. A1/A2]:

1. Teleskopickou trubku ② zasuňte na doraz do motorové jednotky ①. Přitom musí obě značky ③ ležet proti sobě.
2. Dotáhněte šedou matici ③.

Montáž nosného popruhu [obr. A3]:

Nosný popruh dodaný s přístrojem se musí při práci používat.

1. Rozevřete sponu pásu ④, sevřete s ní násadu a pomocí šroubu ⑤ sešroubujte.
2. Zavěste karabinu ⑥ na sponu pásu ④.
3. Pás nastavte pomocí rychlouzávěru na požadovanou délku.

3. OBSLUHA

NEBEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Před nastavováním nebo transportem produktu počkejte, až se řetěz zastaví, vyjměte akumulátor a na vodící lištu nasuňte ochranný kryt.

Nabíjení akumulátoru [obr. 01/02/03]:

→ Pozor na síťové napětí! Napětí zdroje proudu musí odpovídat údajům na typovém štítku nabíječky.

U teleskopické vyvětvovací pilky GARDENA č.v. 14770-55 nejsou akumulátor a nabíječka v rozsahu dodávky.

Inteligentní nabíjení automaticky rozezná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru ho vždy nabíjí optimálním nabíjecím proudem.

Tím se akumulátor šetří a při uchovávání v nabíječce je vždy plně nabit.

1. Stlačte uvolňovací tlačítka Ⓐ a akumulátor Ⓑ vyndejte z jeho úchytu Ⓓ.
2. Připojte nabíječku © do síťové zásuvky.
3. Nasuňte nabíječku akumulátorů © na akumulátor Ⓑ.

Pokud bliká kontrolka nabíjení akumulátoru © na nabíječce zeleně, akumulátor se nabíjí.

Pokud svítí kontrolka nabíjení akumulátoru 📞 na nabíječce trvale zeleně, je akumulátor plně nabit.

(trvání nabíjení, viz 7. TECHNICKÁ DATA).

1. Při nabíjení kontrolujte v pravidelných intervalech stav nabití.
2. Pokud je akumulátor Ⓑ plně nabit, můžete akumulátor Ⓑ oddělit od nabíječky Ⓓ.

Význam indikačních prvků:

blikající světlo kontrolky nabíjení akumulátoru

Nabíjení je signalizováno blikáním kontrolky nabíjení akumulátoru ©. Poznámka: Nabíjení je možné pouze tehdy, pokud je teplota akumulátoru v přípustném rozsahu teplot pro nabíjení, viz 7. TECHNICKÁ DATA.

Trvalé svícení kontrolky nabíjení akumulátoru

Trvalé svícení kontrolky nabíjení akumulátoru ① signalizuje, že je akumulátor plně nabit nebo že je teplota akumulátoru mimo přípustný rozsah teplot pro nabíjení a nemůže být proto nabíjen. Jakmile dojde k dosažení přípustného rozsahu teplot, akumulátor se začne nabíjet. Bez zastrčeného akumulátoru signalizuje trvalé svícení kontrolky nabíjení akumulátoru ②, že je síťová zástrčka zasunuta v zásuvce a že je nabíječka připravena k provozu.

Indikátor stavu nabití akumulátoru Ⓟ na produktu [obr. O4/O14]: Po startu produktu se na 5 sekund zobrazí indikátor stavu nabití akumulátoru Ⓟ.

Stav nabití akumulátoru Indikátor stavu nabití akumulátoru

67 – 100 % nabito	1,2 a3 svití zelen
34 – 66 % nabito	1 a2 svití zelen
11 – 33 % nabito	1 svití zelen
0 – 10 % nabito	3 bliká zeleně

Pokud LED © bliká zeleně, musí být akumulátor nabit.

Pokud svítí nebo bliká chybová LED Ⓜ, viz 6. ODSTRAŇOVÁNÍ CHYB.

Naplnění řetězového oleje [obr. O5]:

nedostatečným mazáním vodící lišty.

→ Před každým použitím zkontrolovat, zda je řetězový olej dávkován v dostatečném množství.

Doporučujeme olej pro řetězové pily č.v. 6006 GARDENA nebo minerální řetězový olej stejné kvality z odborného obchodu.

1. Odšroubujte víko olejové nádržky ①.
2. Řetězový olej naplnit plnicím hrdlem ⑧ tak, až je průhledové okénko ⑨ úplně zaplněno olejem.
3. Opět našroubujte víko olejové nádržky ⑦ na plnící hrdlo ⑧.
4. Zkontrolujte olejový mazací systém.

Pokud byl olej rozlit po produktu, musí být důkladně vyčištěn.

→ Vodící lištu ⑩ namířte s odstupem asi 20 cm na světlou plochu dřeva po řezu. Po jedné minutě provozu stroje musí plocha vykazovat zřetelné stopy oleje.

Vodící lišta ⑳ nesmí přijít v žádném případě do kontaktu s pískem nebo půdou, protože to vede ke zvýšenému otěru řetězu!

Pracovní polohy:

Vyvětvovací pilu lze provozovat ve 2 pracovních polohách (nahoře / dole). Aby se dosáhlo čistých hran řezů, měly by být silné větve uříznuty ve 2 krocích (podobně jako na obrázcích).

Řezání nahoře (silné větve) [obr. 06 /07 /08]:

1. Větev nařízněte zespoda max. do 1/3 průměru (řetěz táhne na přední doraz Ⓐ).
2. Odřízněte větev shora (řetěz táhne na zadní doraz ⓑ).

Řezání dole [obr. O6/O9]:

→ Odřízněte větev shora (řetěz táhne na zadní doraz ⑥).

Sklopení motorové jednotky [obr. O10]:

Motorovou jednotku ① lze sklápět v krocích po 15° od 60° do – 60°.

1. Přidržte obě oranžová tlačítka ⑪ stlačená a sklopte motorovou jednotku ① do požadovaného směru.
2. Obě oranžová tlačítka ⑪ pusťte a nechte motorovou jednotku ① zaklapnout.

Vysunutí teleskopické trubky [obr. 011]:

Teleskopická trubka ② může být plynule vysunuta až o 50 cm.

1. Uvolněte oranžovou matici ⑫.
2. Vysuňte teleskopickou trubku ② do požadované délky.
3. Oranžovou matici ⑫ opět dotáhněte.

Spuštění vyvětvovací pily [obr. 01/012/013/014]:

NABEZPEČÍ! Poranění!

Nebezpečí poranění, pokud se produkt při puštění spouštěcí páčky nezastaví.

→ Nepřemošťujte bezpečnostní zařízení nebo spínač. Nepřipevňujte například startovní páčku k rukojeti.

Před začátkem práce musí být ověřeny následující podmínky:

• Je naplněno dostatečné množství řetězového oleje a mazací systém byl zkontrolován (viz 3. OBSLUHA).
• Řetěz je napnut (viz 4. ÚDRŽBA).

Spuštění:

Produkt je vybaven bezpečnostním zařízením se dvěma spínači (startovní páčka s blokováním zapnutí), které zbraňuje neúmyslnému zapnutí produktu.

1. Nasaďte akumulátor Ⓑ do úchytu Ⓓ v rukojeti tak, až zřetelně zaklapne.
2. Otevřete uzávěr ⑬ ochranného krytu a sundejte kryt z vodící lišty.
3. Teleskopickou vyvětvovací pilku držte jednou rukou za izolovanou úchopovou plochu na teleskopické trubce ② a druhou rukou za držadlo ⑭.
4. Posuňte blokovací zařízení zapnutí ⑮ dopředu a zatáhněte za startovní páčku ⑯. Teleskopická vyvětvovací pilka startuje a na 5 sekund se rozsvítí indikátor stavu nabití akumulátoru (①).
5. Pusťte blokovací zařízení zapnutí ⑮.

Zastavení:

1. Pusťte spouštěcí páčku ⑯. Teleskopická vyvětvovací pilka se zastaví.
2. Nasuňte ochranný kryt na vodící lištu a přiklopte tak, až uzávěr ⑬ zamkne.
3. Stlačte uvolňovací tlačítka Ⓐ a akumulátor Ⓑ vyndejte z jeho úchytu Ⓓ.

4. ÚDRŽBA

NEBEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Než začnete provádět údržbu produktu, počkejte, až se řetěz zastaví, sundejte akumulátor a na vodící lištu nasuňte ochranný kryt.

Čištění vyvětvovací pily:

NEBEZPEČÍ! Poranění!

Nebezpečí poranění a riziko poškození produktu.

→ Nečistěte produkt vodou nebo vodním paprskem (zejména ne pod vysokým tlakem). → Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové díly.

Větrací štěrbiny musí být vždy čisté.

1. Teleskopickou vyvětvovací pilku vyčistěte vlhkým hadrem.
2. Vzduchové štěrbiny čistěte měkkým kartáčkem (nepoužívejte šroubovák).
3. Vodící lištu čistit v případě potřeby kartáčem.

Čištění akumulátoru a nabíječky:

Než připojíte nabíječku, zajistěte, aby byly povrch a kontakty akumulátoru a nabíječky vždy čisté a suché.

Nepoužívejte tekoucí vodu.

→ Nabíječka akumulátorů: Kontakty a plastové díly vyčistěte měkkým suchým hadrem. → Akumulátor: Občas vyčistěte větrací štěrbiny a přípoje akumulátoru měkkým, čistým a suchým štětcem.

Napnutí řetězu [obr. M1/M2/M3/M4]:

NEBEZPEČÍ POPÁLENÍ!

Příliš napnutý řetěz může vést k přetížení motoru a k poškozením, naproti tomu nedostatečně napnutý řetěz může způsobit vyskočení řetězu z drážky. Správně napnutý řetěz poskytuje nejlepší řezné vlastnosti, optimální dobu chodu na akumulátor a prodlužuje životnost. Kontrolujte proto pravidelně napětí, protože se délka řetězu při používání může zvětšovat (obzvláště, když je řetěz nový; po první montáži se musí kontrolovat napětí řetězu po několika minutách provozu).

→ Nenapínejte však řetěz ihned po používání, ale počkejte, až se ochladí.

Imbusový klíč na šrouby ⑰ se nachází v ochranném krytu ⑱.

1. Uvolněte oba šrouby ⑰ (Šrouby ⑰ nevyšroubovávat!).
2. Řetěz ⑲ nadzvedněte uprostřed vodící lišty ⑳. Vzniklá mezera by měla být asi 2 – 3 mm.
3. Nastavovací šroub ⑭ otáčejte ve směru pohybu hodinových ručiček, pokud je napětí řetězu příliš malé. Nastavovací šroub ⑭ otáčejte proti směru pohybu hodinových ručiček, pokud je napětí řetězu příliš velké.
4. Oba šrouby ⑰ opět dotáhněte.
5. Větvící pilku spusťte na asi 10 sekund.
6. Napětí řetězu znovu zkontrolujte a v případě potřeby ho znovu nastavte.

5. SKLADOVÁNÍ

Vyřazení z provozu [obr. O12]:

Produkt musí být uchováván mimo dosah dětí.

1. Nasuňte ochranný kryt na vodící lištu a přiklopte tak, až uzávěr ⑬ zamkne.
2. Vyndejte akumulátor.
3. Akumulátor nabijte.
4. Vyčistěte teleskopickou vyvětvovací pilku, akumulátor a nabíječku akumulátorů (viz 4. ÚDRŽBA).
5. Vyvětvovací pilku, akumulátor a nabíječku akumulátorů skladujte na suchém, uzavřeném místě, zajištěném proti mrazu.

Likvidace:

(podle RL2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.

DŮLEŽITÉ!

→ Likvidujte produkt prostřednictvím Vašeho místního recyklačního sběrného místa.

Akumulátor GARDENA obsahuje lithium-iontové články, které se na konci jejich životnosti likvidují odděleně od normálního domácího odpadu.

Li-ion

DŮLEŽITÉ!

→ Likvidujte akumulátory přes nebo prostřednictvím místního recyklačního sběrného místa.

1. Lithium-iontové články plně vybijte (obraťte se na servis GARDENA).
2. Zajistěte kontakty lithium-iontových článků proti zkratu.
3. Lithium-iontové články likvidujte odborně.

6. ODSTRAŇOVÁNÍ CHYB

NEBEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Než začnete odstraňovat závadu produktu, počkejte, až se řetěz zastaví, vyjměte akumulátor a na vodící lištu nasuňte ochranný kryt.

Výměna řetězu [obr. M1/M2/M3/T1]:

NEBEZPEČÍ! Poranění!

Říznutí o řetěz.

→ Při výměně řetězu používejte ochranné rukavice.

Pokud řezný výkon pily citelně klesá (řetěz je tupý), musí být řetěz vyměněn. Imbusový klíč na šrouby ⑰ se nachází v ochranném krytu ⑱.

Smí být používány jen originální GARDENA náhradní řetěz a vodící lišta č. v. 4048 nebo náhradní řetěz č. v. 4049.

1. Vyšroubujte oba šrouby ⑰.
2. Sundejte víko ②.
3. Vyndejte vodící lištu ⑳ s řetězem ⑲.
4. Sundejte řetěz ⑲ z vodící lišty ⑳.
5. Vyčistěte motorovou jednotku ①, vodící lištu ② a víko ③. Dejte přitom pozor zejména na gumová těsnění v tělese a víku ④.
6. Natáhněte nový řetěz ⑲ přes přední doraz ① vodící lišty ⑳. Zajistěte, aby řetěz běžel ve správném směru a přední doraz ③ směřoval nahoru.
7. Vodící lištu ⑳ nasaďte na motorovou jednotku ① tak, aby čep ⑫ procházel vodící lištou ⑳ a řetěz ⑲ byl položen okolo hnacího pastorku ⑳.
8. Víko ⑳ nasaďte opět na motorovou jednotku ⑪. Dejte přitom pozor na gumové těsnění.
9. Oba šrouby ⑰ opět lehce dotáhněte.
10. Napněte řetěz (viz 4. ÚDRŽBA).

Problém Možná příčina Náprava

Krátká doba chodu	Řetěz je přilš napnut.	→ Řetěz napněte(viz Napnutí řetězu).
	Řetěz není namazán, protože chybí olej.	→ Naplňte řetězový olej.
Teleskopickou vyvětvovací pilku nelze vypnout	Spouštěcí páčka sevřena. →	Vyndejte akumulátor a pustře spoustěcípáčku.
Řez není čístý	Řetěz je tupý nebo poškozený.	→ Řetěz vyměňte.
Řetěz je zaseknutý	Řetěz je málo napnut.	→ Řetěz napněte.
Teleskopická vyvětvovací pilka silně víbruje	Řetěz je málo napnut. → Řetěz napněte.
Teleskopická vyvětvovací pilka nelze spustit nebo se zastavila.LED Ⓐ bilká zeleně [obr. 04]	Akumulátor je vybitý.	→ Nabijte akumulátor.
Teleskopická vyvětvovací pilka nelze spustit nebo se zastavila.Chybová LED 🌐 svítí červeně [obr. 04]	Teplota akumulátoru je mimo připustný rozsah.	→ Počkejte, až se teplota akumulátoru dostane opět do rozsahu 0 °C – +45 °C.
	Mezl kontakty akumulátoru na teleskopické vyvětvovací pilce jsou kapky vody nebo vlhkost.	→ Odstraňte kapky vody/vlhkost suchým hadrem.
	Motor je zablokován.	→ Odstraňte překážku.Opakujte spuštění.
Teleskopická vyvětvovací pilka nelze spustit nebo se zastavila.Chybová LED 🌐 bilká červeně [obr. 04]	Produkt je vadný.	→ Obraňte se na servis GARDENA.
Teleskopická vyvětvovací pilka nelze spustit nebo se zastavila.Chybová LED 🌐 nesvítí [obr. 04]	Akumulátor není správněnasazen do úchytu akumulátoru.	→ Nasadľte akumulátor úplně do úchytu akumulátoru tak, až slyšitelně zaklapne.
	Akumulátor je vadný.	→ Vyměňte akumulátor.
	Produkt je vadný.	→ Obraľte se na servis GARDENA.
Nabijení není možné.Kontrolka nabijení akumulátoru 🌐 svítí trvale [obr. 03]	Akumulátor není (správně) nasazen.	→ Nasaďte akumulátor správně na nabíječku.

Problém Možná příčina Náprava

Nabijení není možné.Kontrolka nabijeníakumulátoru ☺ svítitrvale [obr. 03]	Kontakty akumulátoru jsou znečišteny.	→ Vyčistěte kontakty akumulátoru (např. vícenásobným nasazením a vysazením akumulátoru, popř. akumulátor vyměňte).
	Teplota akumulátoruje mimo přípustrý rozsah teplot pro nabijení.	→ Počkejte, až se teplota akumulátoru dostané opět do rozsahu 0 °C – +45 °C.
	Akumulátor je vadný.	→ Vyměňte akumulátor.
Kontrolka nabijení akumulá-toru ☺ nesvítí [obr. 03]	Síťová zástrčka nabíječky není (správně) zastrčena.	→ Síťovou zástrčku zastrčte (úplně) do zásuvky.
	Zásuvka, siťový kabel nebo nabíječka jsou vadné.	→ Zkontrolujte siťové napětí.Nechte popř. zkontrolovat nabíječku autorizovaným obchodním partnerem nebo servisem GARDENA.

POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

1. TECHNICKÁ DATA

Akumulátorová teleskopická yvětvovací plíka		Jednotka	Hodnota (č.v. 14770)
Rychlost řetězu	m/s	3,8
Délka vodící llšty	mm	200
Typ řetězu	px	90
Objem olejové nádrže	cm 3	60
Rozsah teleskopické trubky	cm	0 – 50
Hmotnost (včetně akumulátoru)	kg	3,5
Hladina akustického tlaku L pA1) Nejistota k pA	dB (A)	733
Hladina akustického výkonu L pA2) : naměřená/zaručená Nejistota k pA	dB (A)	90 / 933
Vibrace ruky-paže a vlnw2) Nejistota k vlnw	m/s 2	11,5

Metoda měření podle: ¹¹ DIN EN ISO 22868 ²⁷ DIN EN ISO 22867

POZNÁMKA: Udaná hodnota emise vibrací byla změřena podle normované metody měření a může tak být použita ke srovnávání elektrických přístrojů navzájem. Tato hodnota může být použita i pro předběžné posouzení expozice. Emise vibrací se může při reálném používání elektrického nářadí měnit.

Akumulátorový systém PBA 18V 2,5Ah W-B	Jednotka	Hodnota (č.v. 14903)
Napěti akumulátoru	V (DC)	18
Kapacita akumulátoru	Ah	2,5
Počet článků (LI-Ion)		5

Vhodné nabíječky akumulátorů systému POWER FOR ALL : AL 18..CV.

Nabíječka akumulátorů AL 1810 CV P4A	Jednotka	Hodnota (č.v. 14900)
Síťové napěti	V (AC)	220 – 240
Síťová frekvence	Hz	50 – 60
Jmenovlty výkon	W	26
Nabíjecí napětí akumulátoru	V (DC)	18
Max. nabíjecí proud akumulátoru	mA	1000
Doba nabíjení akumulátoru 80% / 97 – 100% (asi)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Přípustný rozsah teplot pro nabíjení	°C	0 – 45
Váha podle procedury EPTA 01:2014	kg	0,17

Nabíječka akumulátorů Jednotka Hodnota (č.v. 14900) AL 1810 CV P4A

Třída ochrany	☐ / II
Vhodné akumulátory systému POWER FOR ALL: PBA 18V.

8. PŘÍSLUŠENSTVÍ

Náhradní řetěz a vodící lišta Řetěz a vodící lišta na výměnu. č.v. 4048 GARDENA

Náhradní řetěz GARDENA Řetěz na výměnu. č.v. 4049

Řetězový olej GARDENA Na mazání řetězů. č.v. 6006

GARDENAAkumulátorový systém	Akumulátor pro přídavný běh nebo na výměnu.	č.v. 14903
PBA 18V/45 P4A		č.v. 14905

GARDENA Rychlonabiječka akumulátorů AL 1830 CV P4A

Pro rychlé nabíjení akumulátorů PBA 18V...W... systému POWER FOR ALL..

č.v. 14901

9. SERVIS/ZÁRUKA

Servis:

Kontaktujte prosím adresu na zadní straně.

Záruční podmínky:

V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.

GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od první koupě u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty získané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vztahuje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkčního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnostmi. Tato služba podléhá následujícím ustanovením:

• Výrobek byl použit k určenému účelu podle doporučení v návodu k používání.
• Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřít nebo opravit.
• Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebení GARDENA.
• Předložení dokladu o koupi.

Normálně opotřebované díly a komponenty (například na nožích, díly upevňující nůž, turbíny, osvětlovací prostředky, klínové a ozubené řemeny, oběžná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.

Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněny. Tato záruka výrobce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi / prodejci.

Záruka výrobce podléhá právu Spolkové republiky Německo.

V případě uplatnění záruky zašlete prosím vadný produkt s kopií kupního dokladu a popisem vady dostatečně ofrankované na adresu servisu GARDENA.

Díly podléhající opotřebení:

Díly podléhající opotřebení – řetěz a vodící lišta jsou ze záruky vyloučeny.

Smluvní servisní střediska CZ:

NOBUR s.r.o.	715 00 Ostrava-Vítkovice
Průmyslová 14/1515	tel.:[phone]
110 00 Praha 10	mobil.: 603 519 774
tel.: [phone]	fax: [phone]
fax: [phone]	email.: [e-mail]
email.: [e-mail]	www.jirami.cz
www.nobur.cz
Ing. Tomáš Vajčner	KIS PLUS v.o.s.
Vlárská 22	Želetická 305/3
627 00 Brno	412 01 Litoměřice
tel.: [phone]	tel.: [phone]
email.: [e-mail]	fax: [phone]
www.egardena.cz	email.: [e-mail]
	www.kisplus.cz

Milan Záhumenský – JIRAMI

Lidická 18

SK Akumulátorový teleskopický odvětvovač

1. BEZPEČNOST	87
2. MONTÁŽ	90
3. OBSLUHA	90
4. ÚDRŽBA	91
5. SKLADOVANIE	91
6. ODSTRAÑOVANIE PORÚCH	91
7. TECHNICKÉ ÚDAJE	92
8. PRÍSLUŠENSTVO	92
9. SERVIS/ZÁRUKA	93

Starostlivo si prečítajte návod na obsluhu.

Noste ochranné okuliare a chrániče sluchu.

Riziko ohrozenia života zásahom elektrického prúdu! Dodržiavajte minimálnu vzdialenosť 10 m od elektrických vedení.

Stále noste ochranné rukavice.

Všeobecné bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

UPOZORNENIE!

1) Bezpečnosť na pracovisku

Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.

f) Pokud nemůžete vyloučit provoz elektrického nářadí ve vlhkém prostředí, použijte ochranný proudový chránič. Použití ochranného proudového chrániče snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob

h) Udržujte rukojeti a plochy rukojetí v suchu, čistotě a bez oleje a tuku. Kluzké rukojeti a plochy rukojetí znemožňují bezpečnou obsluhu a kontrolu elektrického nářadí v nepředvídatelných situacích.

Bezpečnostní upozornění pro teleskopický odvětvovač

Bezpečnostní upozornění pro teleskopický odvětvovač

Doporučuje se použít proudový chránič s vypínacím proudem 30 mA nebo méně. Držte teleskopický odvětvovač oběma rukama za obě rukojeti.

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Výrobek nepoužívejte při hrozícím nebezpečí bouřky.

Zkontrolujte oblasti, kde se má teleskopický odvětvovač používat, a odstraňte všechny dráty, skryté elektrické kabely a jiné cizí objekty.

Použití a údržba elektrického nástroje

Měli byste vědět, jak vypnete výrobek v nouzovém případě. Teleskopický odvětvovač nikdy nedržte za ochranný kryt.

Při práci s teleskopickým odvětvovačem nesmíte používat žebřík.

Výrobek používejte jen tehdy, když stojíte na pevném podkladu.

→ Po ukončení práce nebo při jejím přerušení nasaďte na nože ochranný kryt.

Montáž nosného popruhu [Obr. A3]:

1. Rozšiřte sponu popruhu ④, upněte ji o držadlo a pevně zaskrutkujte šroubem ⑤.
2. Zavěste karabinu ⑥ na sponu popruhu ④.
3. Rychloupínákem nastavte popruh na požadovanou délku.

3. OBSLUHA

Rozsah dodávky GARDENA teleskopického odvětvovače č.v. 14770-55 neobsahuje akumulátor ani nabíječku.

→ Před každým použitím zkontrolujte, zda je řetězový olej přidáván v dostatečném množství.

1. Držte stisknutá obě oranžová tlačítka ⑪ a nakloňte motorovou jednotku ① do požadovaného směru.
2. Pusťte obě oranžová tlačítka ⑪ a nechte motorovou jednotku ① zaklapnout do západky.

Vysunutí teleskopické trubky [Obr. 011]:

Spuštění teleskopického odvětvovače [Obr. 01/012/013/014]:

Čištění teleskopického odvětvovače:

NEBEZPEČÍ! Ublížení na zdraví! Nebezpečí zranění a riziko poškození výrobku.

1. Teleskopický odvětvovač vyčistěte vlhkou hadříkem.
2. Očistěte vzduchové štěrbiny měkkým kartáčkem (nepoužívejte šroubovák).
3. V prípade potreby vyčistite lištu kefou.

Čistenie akumulátora a nabíjačky:

Predtým, ako pripojíte akumulátor, vždy sa uistite, že je povrchová plocha akumulátora a nabíjačky čistá a suchá.

Zmluvné servisné strediská SK:

T-L s.r.o. Šenkvická cesta 12/F 902 01 Pezinok tel.: [phone] fax: [phone] e-mail: [e-mail] www.tlba.sk

DAES, s.r.o Košická 4 010 01 Žilina tel.: [phone] fax: [phone] e-mail: [e-mail] www.daes.sk

Obecné bezpečnostní pokyny

(v souladu se směrnicí 2012/19/EU)

Husqvarna Česko s.r.o.

Türkova 2319/5b

149 00 Praha 4 – Chodov

Bezplatná infolinka:

800 100 425

[e-mail]

Dánsko

GARDENA DÁNSKO

Lejrvej 19, st

3500 Værløse

Tel.: [phone]

[e-mail]

www.gardena.com /dk

Dominikánská republika

BOSQUESA, S.R.

Carretera Santiago Licey

Km. 5 ½

Esquina Copal II.

Santiago

Dominikánská republika

Tel.: [phone]
