Marka	GARDENA
Model	TCS 2018V P4A
Ürün tipi	Akülü direkli çit budama makası
Zincir hızı	3,8 m/s
Bıçak uzunluğu	200 mm
Zincir tipi	90 px
Yağ deposu hacmi	60 cm³
Teleskopik boru çıkış aralığı	0 – 50 cm
Ağırlık (bataryalı)	3,5 kg
Ses basıncı seviyesi (LpA)	73 dB(A)
Ölçülen / garanti edilen ses gücü seviyesi (LWA)	90 / 93 dB(A)
El-kol titreşimi (avhW)	11,5 m/s²
Güç kaynağı	18 V lityum-iyon batarya (POWER FOR ALL PBA 18V sistemi)
Uyumlu batarya tipi	PBA 18V (örneğin ref. 14903, 2,5 Ah)
Uyumlu şarj cihazı	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Şarj süresi (2,5 Ah batarya)	80 %: 120 dak, 97-100 %: 154 dak
Şarj sıcaklık aralığı	0 °C – 45 °C
Üretici garantisi	2 yıl (özel kullanım)
Aşınan parçalar	Zincir ve bıçak (garanti kapsamı dışındadır)
Güvenlik	İki anahtarlı güvenlik tertibatı (kilit düğmesi + çalıştırma kolu)

Sık sorulan sorular - TCS 2018V P4A GARDENA

Budama makasının bataryası nasıl şarj edilir?

Bataryayı cihazdan çıkarın, şarj cihazını bir prize takın, ardından bataryayı şarj cihazına yerleştirin. Yeşil yanıp sönen ışık şarj olduğunu, sabit ışık tam şarj olduğunu gösterir. 2,5 Ah batarya için şarj süresi yaklaşık 2 saattir.

Testere zinciri nasıl gerilir?

İki sabitleme vidasını gevşetin, zinciri bıçağın ortasından kaldırın: boşluk 2-3 mm olmalıdır. Göz ayar vidasını saat yönünde çevirerek sıkın, saat yönünün tersine çevirerek gevşetin. Vidaları sıkın ve birkaç dakika kullanımdan sonra kontrol edin.

Budama makası çalışmazsa ne yapmalı?

Önce bataryanın durumunu kontrol edin: LED yeşil yanıp sönüyorsa, şarj edin. Arıza LED'i kırmızı yanıyorsa, bataryanın soğumasını bekleyin veya kontaklardaki nemi giderin. Arıza LED'i kırmızı yanıp sönüyorsa, GARDENA müşteri hizmetleriyle iletişime geçin.

Zincir nasıl yağlanır?

Testere yağı kullanın (GARDENA ref. 6006). Yağ deposu kapağını sökün, yağı gözetleme deliği dolana kadar dökün. Bıçağı ahşap bir yüzeyin 20 cm yukarısına tutarak yağlama sistemini kontrol edin: bir dakika sonra yağ izleri görülmelidir.

Bu cihaz için hangi aksesuarlar mevcuttur?

Uyumlu GARDENA aksesuarları şunları içerir: yedek zincir ve bıçak (ref. 4048), yalnızca yedek zincir (ref. 4049), testere yağı (ref. 6006), ek PBA 18V bataryalar (ref. 14903, 14905) ve hızlı şarj cihazı (ref. 14901).

Direkli budama makası nasıl temizlenir?

Cihazı nemli bir bezle temizleyin (su veya yüksek basınçlı jet kullanmayın). Havalandırma yarıkları yumuşak bir fırça ile temizlenmelidir. Batarya ve şarj cihazı için yumuşak, kuru bir bez kullanın. Kimyasal ürünler kullanmayın.

Bu GARDENA cihazının garantisi nedir?

GARDENA, özel kullanım için ilk satın alma tarihinden itibaren 2 yıl üretici garantisi sunar. Garanti, malzeme veya üretim hatalarını kapsar. Aşınan parçalar (zincir, bıçak) hariçtir. Garanti talebinde bulunmak için ürünü satın alma belgesiyle birlikte geri gönderin.

Budama makası nasıl taşınır ve saklanır?

Taşıma veya saklama öncesinde bıçağa koruyucu kılıfı takın, bataryayı çıkarın, şarj edin, cihazı temizleyin ve kuru, kapalı, dondan korunaklı bir yerde saklayın. 35 °C'nin üzerindeki sıcaklıklarda veya doğrudan güneş altında saklamayın.

Kesme zinciri nasıl değiştirilir?

İki vidayı gevşetin, kapağı çıkarın, bıçağı ve eski zinciri çıkarın. Parçaları temizleyin. Yeni zinciri dönüş yönüne dikkat ederek bıçağa takın, tüm düzeneği motor ünitesine yerleştirin ve cıvatanın bıçaktan geçtiğinden ve zincirin dişliye oturduğundan emin olun. Kapağı geri takın ve zinciri gerdirin.

Temel güvenlik önlemleri nelerdir?

Her zaman işitme koruyucu, göz koruyucu, eldiven, kaymaz ayakkabı ve kask kullanın. Cihazı iki elinizle tutun. Elektrik hatlarından en az 10 m mesafe bırakın. Merdiven üzerinde çalışmayın. Bakım öncesinde bataryayı çıkarın. Fırtınalı havalarda kullanmayın.

KULLANIM KILAVUZU TCS 2018V P4A GARDENA

TR Kullanma Kılavuzu

Accu High Kesici

BG Инструкция за експлоатация

Телескопична акумулаторна кастрачка

SQ Manual përdorimi

Orijinal kullanma kılavuzunun çevirisi.

Bu ürün, güvenliğinden sorumlu bir kişi tarafından gözetim altında olmadığı ya da bu kişi tarafından ürünün nasıl kullanılacağına dair talimat almadığı sürece fiziksel, algısal ya da zihinsel engelli ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmamalıdır. Ürünle oynamadığından emin olmak için çocuklar denetlenmelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

GARDENA High Kesici, kişisel ev ve hobi bahçesindeki maks. 8 cm çapına kadar olan ağaçların, çitlerin, çalıların ve küçük çalıların kesilmesi içindir.

Ürün uzun süreli işletim için uygun değildir.

TEHLİKE! Yaralanma!

→ High Kesici ağaçların kesilmesi için kullanılması yasaktır. Düşen dallar tarafından vurulmamanız veya düşen dallar zeminden geri çarpmaması için dalları parçalar halinde kesin. Kesme esnasında dalın altında durmayın. Havuz bakımı için uygun değildir.

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafaza edin.

Ürün üzerindeki semboller:

Tüm kumandaları ve ne işe yaradıklarını kesin olarak anlamak için kullanıcı talimatlarını dikkatle okuyun.

Göz ve işitme organı koruyucusu taşıyın.

Elektrik çarpması nedeniyle hayati tehlike! Akım hatlarından en az 10 metre uzakta durun.

Her zaman koruyucu eldivenler kullanın.

Her zaman kaymayan güvenlik ayakkabıları kullanın.

Her zaman bir kask kullanın.

Yağmura maruz bırakmayın.

Zincirin hareket yönü.

Şarj cihazı için: Hat hasarlıysa ya da kopmuşsa fişi hemen şebekeden ayırın.

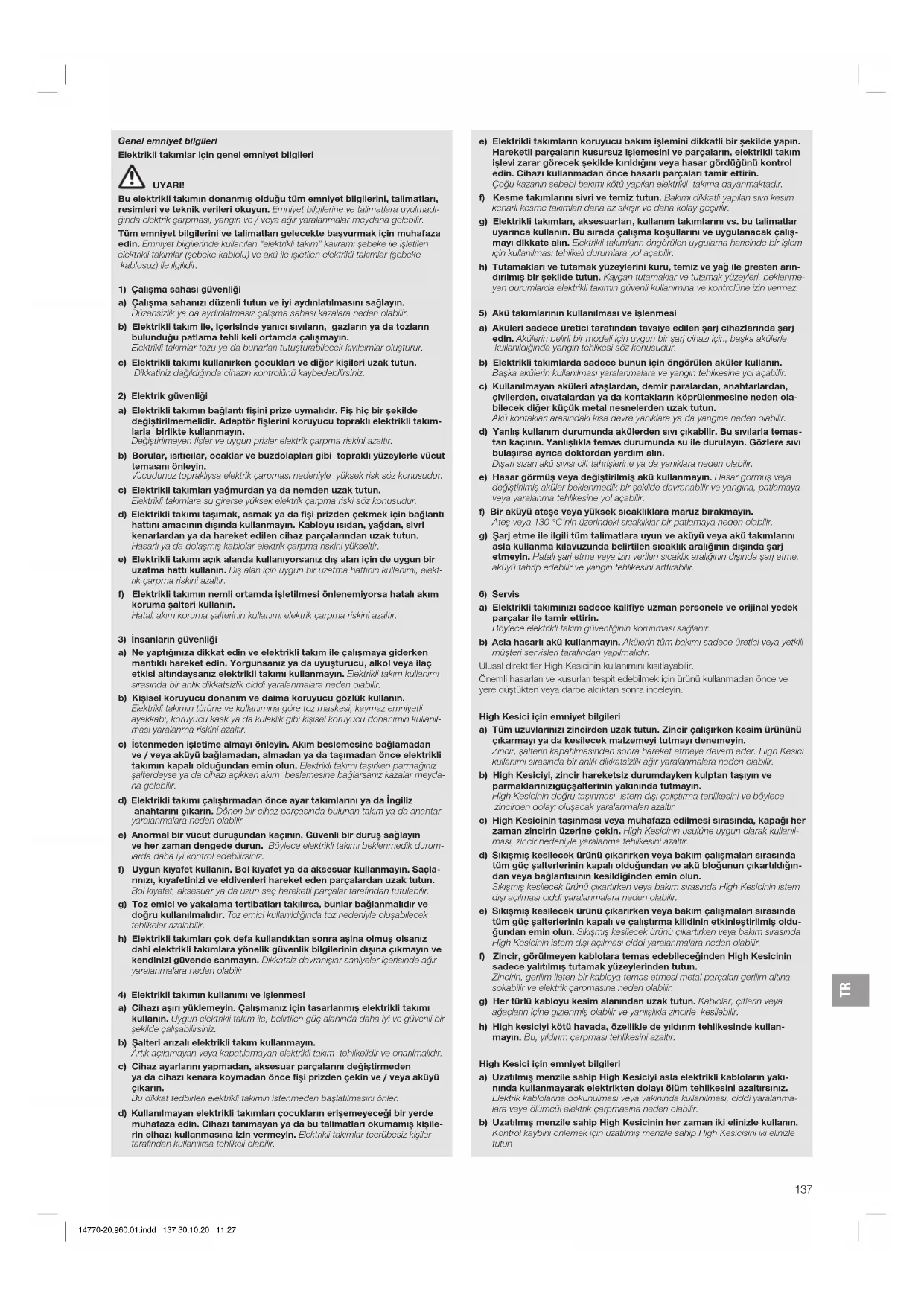

Genel emniyet bilgileri

Elektrikli takımlar için genel emniyet bilgileri

UYARI!

Bu elektrikli takımın donanmış olduğu tüm emniyet bilgilerini, talimatları, resimleri ve teknik verileri okuyun. Emniyet bilgilerine ve talimatlara uyulmadığında elektrik çarpması, yangın ve / veya ağır yaralanmalar meydana gelebilir.

Tüm emniyet bilgilerini ve talimatları gelecekte başvurmak için muhafaza edin. Emniyet bilgilerinde kullanılan “elektrikli takım” kavramı şebeke ile işletilen elektrikli takımlar (şebeke kablolu) ve akü ile işletilen elektrikli takımlar (şebeke kablosuz) ile ilgilidir.

1) Çalışma sahası güvenliği

a) Çalışma sahanızı düzenli tutun ve iyi aydınlatılmasını sağlayın. Düzensizlik ya da aydınlatmasız çalışma sahası kazalara neden olabilir.

b) Elektrikli takım ile, içerisinde yanıcı sıvıların, gazların ya da tozların bulunduğu patlama tehlikeli ortamda çalışmayın. Elektrikli takımlar tozu ya da buharları tutuşturabilecek kıvılcımlar oluşturur.

c) Elektrikli takımı kullanırken çocukları ve diğer kişileri uzak tutun. Dikkatiniz dağıldığında cihazın kontrolünü kaybedebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli takımın bağlantı fişi prize uymalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişlerini koruyucu topraklı elektrikli takımlarla birlikte kullanmayın. Değiştirilmeyen fişler ve uygun prizler elektrik çarpma riskini azaltır.

b) Borular, ısıtıcılar, ocaklar ve buzdolapları gibi topraklı yüzeylerle vücut temasını önleyin. Vücudunuz topraklıysa elektrik çarpması nedeniyle yüksek risk söz konusudur.

c) Elektrikli takımları yağmurdan ya da nemden uzak tutun. Elektrikli takımlara su girerse yüksek elektrik çarpma riski söz konusudur.

d) Elektrikli takımı taşımak, asmak ya da fişi prizden çekmek için bağlantı hattını amacının dışında kullanmayın. Kabloyu ısıdan, yağdan, sivri kenarlardan ya da hareket edilen cihaz parçalarından uzak tutun. Hasarlı ya da dolaşmış kablolar elektrik çarpma riskini yükseltir.

e) Elektrikli takımı açık alanda kullanıyorsanız dış alan için de uygun bir uzatma hattı kullanın. Dış alan için uygun bir uzatma hattının kullanımı, elektrik çarpma riskini azaltır.

f) Elektrikli takımın nemli ortamda işletilmesi önlenemiyorsa hatalı akım koruma şalteri kullanın. Hatalı akım koruma şalterinin kullanımı elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Ne yaptığınıza dikkat edin ve elektrikli takım ile çalışmaya giderken mantıklı hareket edin. Yorgunsanız ya da uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli takımı kullanmayın. Elektrikli takım kullanımı sırasında bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.

b) Kişisel koruyucu donanım ve daima koruyucu gözlük kullanın. Elektrikli takımın türüne ve kullanımına göre toz maskesi, kaymaz emniyetli ayakkabı, koruyucu kask ya da kulaklık gibi kişisel koruyucu donanımın kullanılması yaralanma riskini azaltır.

c) İstenmeden işletime almayı önleyin. Akım beslemesine bağlamadan ve/veya aküyü bağlamadan, almadan ya da taşımadan önce elektrikli takımın kapalı olduğundan emin olun. Elektrikli takımı taşırken parmağınız şalterdeyse ya da cihazı açıkken akım beslemesine bağlarsanız kazalar meydana gelebilir.

d) Elektrikli takımı çalıştırmadan önce ayar takımlarını ya da İngiliz anahtarını çıkarın. Dönen bir cihaz parçasında bulunan takım ya da anahtar yaralanmalara neden olabilir;

e) Anormal bir vücut duruşundan kaçının. Güvenli bir duruş sağlayın ve her zaman dengede durun. Böylece elektrikli takımı beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet ya da aksesuar kullanmayın. Saçınızı, kıyafetinizi ve eldivenleri hareket eden parçalardan uzak tutun. Bol kıyafet, aksesuar ya da uzun saç hareketli parçalar tarafından tutulabilir.

g) Toz emici ve yakalama tertibatları takılırsa, bunlar bağlanmalıdır ve doğru kullanılmalıdır. Toz emici kullanıldığında toz nedeniyle oluşabilecek tehlikeler azalabilir.

h) Elektrikli takımları çok defa kullandıktan sonra aşina olmuş olsanız dahi elektrikli takımlara yönelik güvenlik bilgilerinin dışına çıkmayın ve kendinizi güvende sanmayın. Dikkatsiz davranışlar saniyeler içerisinde ağır yaralanmalara neden olabilir.

4) Elektrikli takımın kullanımı ve işlenmesi

a) Cihazı aşırı yüklemeyin. Çalışmanız için tasarlanmış elektrikli takımı kullanın. Uygun elektrikli takım ile, belirtilen güç alanında daha iyi ve güvenli bir şekilde çalışabilirsiniz.

b) Şalteri arızalı elektrikli takım kullanmayın. Açılamayan veya kapatılamayan elektrikli takım tehlikelidir ve onarılmalıdır.

c) Cihaz ayarlarını yapmadan, aksesuar parçalarını değiştirmeden ya da cihazı kenara koymadan önce fişi prizden çekin ve / veya aküyü çıkarın. Bu dikkat tedbirleri elektrikli takımın istenmeden başlatılmasını önler.

d) Kullanılmayan elektrikli takımları çocukların erişemeyeceği bir yerde muhafaza edin. Cihazı tanımayan ya da bu talimatları okumamış kişilerin cihazı kullanmasına izin vermeyin. Elektrikli takımlar tecrübesiz kişiler tarafından kullanılırsa tehlikeli olabilir.

e) Elektrikli takımların koruyucu bakım işlemini dikkatli bir şekilde yapın. Hareketli parçaların kusursuz işlemesini ve parçaların, elektrikli takım işlevi zarar görecek şekilde kırıldığını veya hasar gördüğünü kontrol edin. Cihazı kullanmadan önce hasarlı parçaları tamir ettirin. Çoğu kazanın sebebi bakımı kötü yapılan elektrikli takıma dayanmaktadır.

f) Kesme takımlarını sivri ve temiz tutun. Bakımı dikkatli yapılan sivri kesim kenarı kesme takımları daha az sıkışır ve daha kolay geçirilir.

g) Elektrikli takımları, aksesuarları, kullanım takımlarını vs. bu talimatlar uyarınca kullanın. Bu sırada çalışma koşullarını ve uygulanacak çalışmayı dikkate alın. Elektrikli takımları öngörülen uygulama haricinde bir işlem için kullanılması tehlikeli durumlara yol açabilir.

h) Tutamakları ve tutamak yüzeylerini kuru, temiz ve yağ ile gresten arındırılmış bir şekilde tutun. Kaygan tutamaklar ve tutamak yüzeyleri, beklenmeyen durumlarda elektrikli takımın güvenli kullanımına ve kontrolüne izin vermez.

5) Akü takımlarının kullanılması ve işlenmesi

a) Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli bir akü modeli için uygun olan bir şarj cihazı, başka akülerle kullanıldığında yangın tehlikesi oluşturabilir.

b) Elektrikli aletlerde sadece bu amaçla öngörülen aküleri kullanın. Başka akülerin kullanılması yaralanmalara ve yangın tehlikesine yol açabilir.

c) Kullanılmayan aküleri ataçlardan, demir paralardan, anahtarlardan, çivilerden, vidalardan ya da kontakların köprülenmesine neden olabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki kısa devre yanıklara ya da yangına neden olabilir.

d) Yanlış kullanım durumunda akülerden sıvı çıkabilir. Bu sıvılarla temastan kaçının. Yanlışlıkla temas durumunda su ile durulayın. Gözlere sıvı bulaşırsa ayrıca doktordan yardım alın. Dışarı sızan akü sıvısı cilt tahrişlerine ya da yanıklara neden olabilir.

e) Hasar görmüş veya değiştirilmiş akü kullanmayın. Hasar görmüş veya değiştirilmiş aküler beklenmedik bir şekilde davranabilir ve yangına, patlamaya veya yaralanma tehlikesine yol açabilir.

f) Bir aküyü ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateş veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Şarj etme ile ilgili tüm talimatlara uyun ve aküyü veya akü takımlarını asla kullanma kılavuzunda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj etme veya izin verilen sıcaklık aralığının dışında şarj etme, aküyü tahrip edebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletinizi sadece kalifiye uzman personele ve orijinal yedek parçalar ile tamir ettirin. Böylece elektrikli aletin güvenliği korunmuş olur.

b) Asla hasarlı akü kullanmayın. Akülerin tüm bakımı sadece üretici veya yetkili müşteri servisleri tarafından yapılmalıdır.

Ulusal direktifler High Kesici'nin kullanımını kısıtlayabilir.

Önemli hasarları ve kusurları tespit edebilmek için ürünü kullanmadan önce ve yere düştükten veya darbe aldıktan sonra inceleyin.

High Kesici için emniyet bilgileri

a) Tüm uzuvlarınızı zincirden uzak tutun. Zincir çalışırken kesim ürününü çıkarmayı ya da kesilecek malzemeyi tutmayı denemeyin. Zincir, şalterin kapatılmasından sonra hareket etmeye devam eder. High Kesici kullanımı sırasında bir anlık dikkatsizlik ağır yaralanmalara neden olabilir.

b) High Kesiciyi, zincir hareketsiz durumdayken kulptan taşıyın ve parmaklarınızı şalterin yakınında tutmayın. High Kesicinin doğru taşınması, istem dışı çalıştırma tehlikesini ve böylece zincirden dolayı oluşacak yaralanmaları azaltır.

c) Yüksek Kesici'nin taşınması veya muhafaza edilmesi sırasında, kapağı her zaman zincirin üzerine çekin. Yüksek Kesici'nin usulüne uygun olarak kullanılması, zincir nedeniyle yaralanma tehlikesini azaltır.

d) Sıkışmış kesilecek ürünü çıkarırken veya bakım çalışmaları sırasında tüm güç şalterlerinin kapalı olduğundan ve akü bloğunun çıkartıldığından veya bağlantısının kesildiğinden emin olun. Sıkışmış kesilecek ürünü çıkarırken veya bakım sırasında Yüksek Kesici'nin istem dışı açılması ciddi yaralanmalara neden olabilir.

e) Sıkışmış kesilecek ürünü çıkarırken veya bakım çalışmaları sırasında tüm güç şalterlerinin kapalı ve çalıştırma kılıfının etkisizleştirilmiş olduğundan emin olun. Sıkışmış kesilecek ürünü çıkarırken veya bakım sırasında Yüksek Kesici'nin istem dışı açılması ciddi yaralanmalara neden olabilir.

f) Zincir, görülmeyen kablolara temas edebileceğinden Yüksek Kesici'yi sadece yalıtımlı tutamak yüzeylerinden tutun. Zincirin, gerilim ileten bir kabloya temas etmesi metal parçaları gerilim altına sokabilir ve elektrik çarpmasına neden olabilir.

g) Her türlü kabloyu kesim alanından uzak tutun. Kablolar, çitlerin veya ağaçların içine gizlenmiş olabilir ve yanlışlıkla zincirle kesilebilir.

h) Yüksek Kesici'yi kötü havada, özellikle de yıldırım tehlikesinde kullanmayın. Bu, yıldırım çarpması tehlikesini azaltır.

Yüksek Kesici için emniyet bilgileri

a) Uzatılmış menzile sahip Yüksek Kesici'yi asla elektrikli kabloların yakınında kullanmayarak elektrikten dolayı ölüm tehlikesini azaltırsınız. Elektrik kablolarına dokunulması veya yakınında kullanılması, ciddi yaralanmalara veya ölümcül elektrik çarpmasına neden olabilir.

b) Uzatılmış menzile sahip Yüksek Kesici'yi her zaman iki elinizle kullanın. Kontrol kaybını önlemek için uzatılmış menzile sahip Yüksek Kesici'yi iki elinizle tutun.

c) Menzili uzatılmış Yüksek Kesici ile baş üstü çalışmalarda kafa koruması takın. Düşen kırık parçalar ağır yaralanmalara neden olabilir.

Çitleri ve ağaçları gizli nesneler bakımından arayın (örneğin tel çitler ve gizli kablolar).

30 mA'lik veya daha düşük bir tetikleme akımına sahip hatalı akıma karşı koruma şalteri kullanılması önerilir.

Yüksek Kesici'yi iki elinizle iki tutamaktan tutun.

Yüksek Kesici, kullanıcının bir merdivende veya başka dengesiz bir durma yüzeyi üzerinde değil, zemin üzerinde durarak çalışması için öngörülmüştür.

Yüksek Kesici'yi kullanmadan önce her bir hareketli parçanın (örn. uzatılmış şaft ve hareketli eleman) kilitleme tertibatlarının kilitleme konumunda olmasına dikkat edin.

Ek emniyet bilgileri

Akülerin güvenli kullanımı

bilgilerini ve talimatları okuyun.

Emniyet bilgilerine ve talimatlara uyulmadığında elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir.

Bu talimatları iyice saklayın. Şarj cihazını, sadece tüm fonksiyonları değerlendirecekseniz ve hiçbir kısıtlama olmadan uygulayacaksanız veya ilgili talimatları aldıysanız kullanın.

→ Kullanım, temizlik ve bakım sırasında çocukların gözetim altında tutun. Böylece, çocukların şarj cihazı ile oynamaması sağlanır.

→ Sadece 1,5 Ah'lık kapasite ve üzeri POWER FOR ALL System PBA 18V Li-iyon tipi aküler (5 akü hücresi ve üzeri) şarj edin. Akü gerilimi ile pil şarj cihazı gerilimi uyumlu olmalıdır. Şarj edilemeyen aküleri şarj etmeyin. Aksi takdirde yangın ve patlama tehlikesi mevcuttur.

Şarj cihazını yağmurdan ve ıslaklıktan uzak tutun. Bir elektrikli cihazın içerisine su girmesi, elektrik çarpması riskini artırır.

→ Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpması tehlikesi mevcuttur.

→ Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ettiğinizde şarj cihazını kullanmayın. Şarj cihazını kendi başınıza açmayın ve sadece kalifiye uzman personel tarafından ve orijinal yedek parçalar ile tamir ettirin. Hasarlı şarj cihazları, kablo ve fiş elektrik çarpma riskini artırır.

→ Şarj cihazını kolay yanıcı bir yüzeyde (örn. kağıt, tekstil vb.) veya yanıcı bir ortamda çalıştırmayın. Şarj işlemi sırasında şarj aletinde oluşan ısınma nedeniyle yangın tehlikesi mevcuttur.

→ Bir bağlantı hattı kullanımı gerekliyse, o zaman emniyet tehlikelerini önlemek için bu işlem GARDENA veya GARDENA elektrikli takımları için yetkili bir müşteri servisi tarafından yapılmalıdır.

→ Ürünü, şarj edilirken kullanmayın.

→ Emniyet bilgileri sadece POWER FOR ALL Systems PBA 18V Li-iyon aküleri için geçerlidir.

→ Aküyü, sadece POWER FOR ALL Systems üreticilerinin ürünlerinde kullanın. Böylece akü, tehlikeli aşırı yüklenmelere karşı korunmuş olur.

→ Aküleri, sadece üretici tarafından önerilen şarj cihazları ile şarj edin. Akülerin belirli bir modeli için uygun bir şarj cihazı, başka akülerle kullanıldığında yangın tehlikesi söz konusudur.

→ Akü kısmen şarj edilmiş olarak teslim edilir. Akünün tam gücünü kullanabilmek için, ilk kullanımdan önce şarj cihazı ile tamamen şarj edin.

→ Aküleri çocukların erişemeyeceği bir yerde muhafaza edin.

→ Aküyü açmayın. Kısa devre tehlikesi mevcuttur.

→ Akünün hasar görmesi veya yanlış kullanılması durumunda buharlar sızabilir. Akü yanabilir veya patlayabilir. Temiz hava sağlayın ve herhangi bir şikayet durumunda bir doktora başvurun. Buharlar solunum yollarını tahriş edebilir.

→ Yanlış kullanımda veya hasarlı akülerde aküden yanıcı sıvı sızabilir. Bu sıvılarla temastan kaçının. Yanlışlıkla temas durumunda su ile durulayın. Sıvı gözlere geldiğinde, ilave tıbbi yardım alın. Dışarı sızan akü sıvısı cilt tahrişlerine ya da yanıklara neden olabilir.

→ Arızalı aküden sıvı sızabilir ve bitişiğindeki nesneleri ıslatabilir. Etkilenen parçaları kontrol edin. Bunları temizleyin ve gerekirse değiştirin.

→ Aküye kısa devre yaptırmayın. Kullanılmayan aküleri ataçlardan, demir paralardan, anahtarlardan, çivilerden, civatalardan ya da kontakların köprülenmesine neden olabilecek diğer küçük metal nesnelerden uzak tutun. Akü temas noktaları arasındaki bir kısa devre yanıklara ve yangına neden olabilir.

→ Akü, çivi ve tornavida gibi sivri nesneler veya dışarıdan güç etkisi nedeniyle hasar görebilir. Dahili bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ısınabilir.

→ Asla hasarlı akü kullanmayın. Akülerin tüm bakımı sadece üretici veya yetkili müşteri servisleri tarafından yapılmalıdır.

→ Aküyü ısıya, örn. sürekli güneş ışınlarına, ateşe, kire, suya ve neme karşı koruyun. Patlama ve kısa devre tehlikesi mevcuttur.

→ Aküyü sadece – 20 °C ve + 50 °C arasındaki ortam sıcaklıklarında çalıştırın ve muhafaza edin. Aküyü, örn. yazın arabada bırakmayın. <0 °C sıcaklıklarında cihaza özgü olarak performans kısıtlamaları ortaya çıkabilir.

→ Aküyü sadece 0 °C ve + 45 °C arasındaki ortam sıcaklıklarında şarj edin. Sıcaklık aralığının dışında şarj etmek aküye zarar verebilir veya yangın tehlikesini arttırır.

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

Şarj cihazını sadece tip levhasında belirtilen alternatif gerilime bağlayın.

Hiçbir surette ürünün herhangi bir parçasına toprak bağlanmamalıdır.

Ürünü kötü hava koşullarında kullanmayın.

Akü temas noktalarını neme karşı koruyun.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

Kesiciyi sadece öngörülen biçimde kullanın. Başkalarına veya onların mallarına gelebilecek kaza ve zararlardan kullanıcı sorumludur. Özellikle teleskop birimi dışarı çıkartılmışken artan çalışma yarıçapı nedeniyle üçüncü şahısların tehlikeye düşürülmemesine dikkat ediniz.

TEHLİKE!

Kulaklık kullanılmasında ve ürün gürültüsü nedeniyle insanlar yaklaştığında fark edilmeyebilir.

Daima uygun elbiseler, eldivenler ve sağlam ayakkabılar giyin.

Özellikle alerjik tepki vermeniz durumunda zincirin yağına temas etmekten kaçının.

Kesicinin kullanılacağı alanı kontrol edin ve her türlü telleri, gizli elektrikli kabloları ve diğer yabancı cisimleri giderin.

Tüm ayar çalışmaları (kesme başını eğin, teleskopik tüp uzunluğunu değiştirin) koruma kapağı takılıyken yerine getirilmeli ve Kesici bu sırada palaya yerleştirilmemelidir.

Kullanımdan önce ve kuvvetli bir darbeyi aldıktan sonra makine kırılma belirtisi veya hasar bakımından kontrol edilmelidir, gerekiyorsa tamir edin.

Tamamlanmamış veya onaylanmamış modifikasyonların yapıldığı bir High Kesiciyle çalışmayın.

Elektrikli aletlerin kullanımı ve koruyucu bakımı

Ürünü bir acil durumda nasıl kapatacağınızı bilmelisiniz. High Kesiciyi asla koruyucu kapaktan tutmayın.

High Kesiciyi koruma tertibatları hasarlıysa kullanmayın.

High Kesicinin kullanımı sırasında merdiven kullanılması yasaktır.

Ürünü sadece sağlam zemin üzerinde kullanın.

Bataryanın çıkartılması:

- High Kesici gözetimsizken;

- Bir engeli temizlemeden önce;

- High Kesici kontrol edilmeden veya temizlenmeden ya da üzerinde çalışmalar yapılmadan önce;

- Bir cisme çarptığınızda. High Kesici ancak tüm High Kesicinin güvenli bir işletim durumunda olduğu tespit edildiğinde tekrar kullanılabilir;

- High Kesici anormal biçimde kuvvetli titremeye başladığında. Derhal kontrol ediniz. Aşırı titreşim yaralanmaya neden olabilir:

- Ürünü başka bir kişiye devretmeden önce.

YARALANMA TEHLİKESİ!

Zincire dokunmayın.

→ Çalışma bitiminde veya çalışmaya ara verildiğinde koruyucu kapağı takınız.

Ürünün güvenli işletim durumunun sağlanması için tüm somunlar ve civatalar sıkılı olmalıdır.

Ürün işletimde çok ısındığında ürünü depolama öncesinde soğumaya bırakın.

High Kesiciyi 35 °C üzerinde veya doğrudan güneş ışığı altında depolanmamalıdır.

High Kesiciyi statik elektrik bulunan yerlerde depolamayın.

Düşen kesilecek ürünlere dikkat edin.

Yalnızca gün ışığında ve iyi görüş alanları olduğunda çalışın.

2. MONTAJ

TEHLİKE! Yaralanma!

Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Aküyü çıkarın ve ürünü monte etmeden önce koruyucu kapağı palanın üzerine itin.

Teslimat kapsamında High kesici, akü, şarj cihazı, zincir, pala, alyen anahtarla birlikte koruyucu kapak ve işletim kılavuzu bulunmaktadır.

Teleskopik sapın takılması [Şek. A1/A2]:

1. Teleskop boruyu ② dayanana kadar motor ünitesine ① geçirin. Bu sırada her iki işaret Ⓜ üst üste olmalıdır.
2. Gri somunu ③ sıkın.

Askıların takılması [Şek. A3]:

Birlikte teslim edilen taşıma kemeri kullanılmalıdır.

1. Askı tutamağını ④ açın, başlığın etrafına sıkıştırın ve civatayla ⑤ sıkın.
2. Karabinayı ⑥ askı tutamağına ④ asın.
3. Askıyı hızlı kilit ile istenilen uzunlukta ayarlayın.

3. KULLANIM

DİKKAT! Yaralanma!

İstenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Zincirin durmasını bekleyin, aküyü çıkarın ve ürünü ayarlamadan ya da taşımadan önce koruyucu kapağı palanın üzerine itin.

Akünün şarj edilmesi [Şek. 01/02/03]:

→ Şebeke gerilimine dikkat edin! Güç kaynağının gerilimi, şarj cihazının tip levhasının üzerindeki bilgiler ile aynı olmalıdır.

14770-55 ürün numaralı GARDENA High Kesicisinde teslimat kapsamına akü ve şarj cihazı dahil değildir.

Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığına ve gerilimine bağlı olarak ideal şarj akımı ile şarj edilir.

Bu sayede akü korunur ve şarj cihazında muhafaza edilirken her zaman tamamen şarj edilmiş olarak kalır.

1. Kilit açma tuşuna Ⓐ basın ve aküyü Ⓑ akü bölmesinden Ⓓ çıkarın.
2. Akü şarj cihazını © şebeke prizine takın.
3. Akü şarj cihazını © akünün Ⓑ üzerine itin.

Şarj cihazındaki akü şarj göstergesi Ⓤ yeşil renkte yanıp söndüğünde akü şarj edilir.

Şarj cihazındaki akü şarj göstergesi ① sürekli olarak yeşil yandığında, akü tamamen şarj olmuştur.

(Şarj süresi için bkz. 7. TEKNİK ÖZELLİKLER). 4. Şarj ederken şarj durumunu düzenli olarak kontrol edin. 5. Akü Ⓑ tamamen şarj edildiğinde, aküyü Ⓑ şarj cihazından © ayırabilirsiniz.

Gösterge elemanlarının anlamı:

Şarj cihazındaki gösterge [Şek. O3]:

Akü şarj göstergesi Ⓗ yanıp sönen ışık

Şarj işlemi, akü şarj göstergesinin ☑ yanıp sönmesiyle belirtilir. Bilgi: Şarj işlemi, sadece akünün sıcaklığı izin verilen şarj sıcaklığı aralığındaysa mümkündür, bkz. 7. TEKNİK ÖZELLİKLER.

Akü şarj göstergesi Ⓛ sabit ışık

Akü göstergesinin ■ sabit ışık, akünün tamamen şarj edildiğini veya akünün sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu ve bundan dolayı şarj edilemediğini belirtir. İzin verilen sıcaklık aralığına ulaşıldığı anda akü şarj edilir.

Şarj göstergesinin Ⓐ sürekli ışığı, akü takılı olmadığında, elektrik fişinin prize takılı olduğunu ve şarj cihazının işletme hazır olduğunu belirtir.

Üründe akü şarj durumu göstergesi Ⓓ [Şek. O4/O14]: Ürün başlatıldıktan sonra akü şarj durumu göstergesi Ⓓ 5 saniye boyunca gösterilir.

Akü şarj durumu Akü şarj durumu göstergesi

67 - 100 % şarj oldu	1), 2 ve 3 yeşil yanıyor
34 - 66 % şarj oldu	1 ve 2 yeşil yanıyor
11 - 33 % şarj oldu	1 yeşil yanıyor
0 - 10 % şarj oldu	1 yeşil yanıp sönüyor

LED Ⓡ yeşil renkte yanıp söndüğünde akü şarj edilmelidir.

Hata LED'i Ⓜ yandığında veya yanıp söndüğünde, bkz. 6. HATA GİDERME.

Zincir yağının doldurulması [Şek. 05]:

Zincir pala üzerinde yeteri kadar yağlanmamışsa zincir kopması nedeniyle yaralanma.

→ Her kullanımdan önce zincir yağının yeterli miktarda verilip verilmediğini kontrol edin.

Ürün 6006 GARDENA zincirli testere yağı veya uzman satıcıdan benzer özellikte mineralli zincir yağı öneriyoruz.

1. Yağ deposu kapağını ⑦ sökün.
2. Dolum ağzına Ⓐ gözetleme penceresi Ⓐ tamamen yağ ile dolana kadar zincir yağı doldurun.
3. Yağ deposu kapağını ⑦ tekrar dolum ağzına ⑧ takın.
4. Yağlama sistemini kontrol edin. Ürünün üzerine yağ dökülürse itinayla temizlenmelidir.

Yağlama sisteminin kontrol edilmesi [Şek. 06]:

→ Palayı ② yakl. 20 cm mesafe ile parlak bir ahşap kesim yüzeyine tutun. Makinenin birkaç dakikalık çalışmasından sonra yüzeyde yağ izleri olmalıdır.

Zincir yüksek oranda aşınacağından pala ⑳ kesinlikle kum veya zeminle temas etmemelidir!

Çalışma konumları:

High Kesici 2 çalışma konumunda çalıştırılabilir (üst/alt). Temiz bir kesim için kalın dallar 2 adımda kesilmelidir (şekil benzer).

Üstten kesme (kalın dallar) [Şek. 06/07/08]:

1. Dalı alttan çapın maks. 1/3'ü kadar kesin (zincir ön dayanağa iter @).
2. Dalı üstten kesin (zincir arka dayanağı çeker ⑥).

Alttan kesme [Şek. 06/09]:

→ Dalı üstten kesin (zincir arka dayanağı çeker ⓑ).

Motor ünitesinin eğilmesi [Şek. O10]:

Motor ünitesi ① 15°'lik adımlarla 60° ile –60° arasında eğilebilir.

1. Her iki turuncu tuşu ⑪ basılı tutun ve motor ünitesini ① istenilen yöne eğin.
2. Her iki turuncu tuşu ⑪ bırakın ve motor ünitesinin ① yerleşmesini sağlayın.

Teleskop boruyu dışarı sürme [Şek. 011]:

Teleskopik tüp ② kademesiz olarak 50 cm'ye kadar açılabilir.

1. Turuncu somunu ⑫ sökün.
2. Teleskop boruyu ② istenen uzunluğa uzatın.
3. Turuncu somunu ⑫ sıkın.

High Kesicinin çalıştırılması [Şek. 01/012/013/014]:

UYARI! Yaralanma!

Çalıştırma kolu bırakıldığında ürün durmazsa yaralanma tehlikesi söz konusudur.

→ Güvenlik tertibatlarının ya da şalterlerin etrafından dolaşmayın. Örneğin çalıştırma kolunu tutamağa sabitlemeyin.

Çalışmaya başlamadan önce şu koşullar yerine getirilmelidir:

• Yeteri kadar zincir yağı doldurulmuştur ve yağlama sistemi kontrol edilmiştir (bkz. 3. KULLANIM).
• Zincir gergin (bkz. 4. BAKIM).

Çalıştırma:

Ürün, ürünün istenmeden çalıştırılmasını önleyen iki şalterli güvenlik tertibatı (çalıştırma kilitli başlatma kolu) ile donatılmıştır.

1. Aküyü Ⓑ duyulur bir şekilde oturana kadar akü bölmesine® yerleştirin.
2. Koruma kapağının ek bileşen bağlantısını ⑬ açın ve paladan çıkarın.
3. High kesiciyi bir elle teleskop borunun ② yalıtılmış tutamak yüzeyinden ve diğer elle tutamağından ⑭ tutun.
4. Çalıştırma kilidini ⑮ ileri doğru itin ve çalıştırma kolunu ⑯ çekin. High kesici başlar ve akü şarj durumu göstergesi ⑪ 5 saniye boyunca gösterilir.
5. Çalıştırma kilidini ⑮ bırakın.

Durdurma:

1. Çalıştırma kolunu ⑯ serbest bırakın. High Kesicisi durur.
2. Koruma kapağını palaya geçirin ve ek bileşen bağlantısı ⑬ yerleşecek biçimde kapatın.
3. Kilit açma tuşuna Ⓐ basın ve aküyü Ⓑ akü bölmesinden Ⓓ çıkarın.

4. BAKIM

TEHLİKE! Yaralanma!

Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Zincirin durmasını bekleyin, aküyü çıkarın ve ürün bakımını yapmadan önce koruyucu kapağı palanın üzerine itin.

High Kesicinin temizlenmesi:

TEHLİKE! Yaralanma!

Yaralanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su ya da su fiskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fiskiyesi). → Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

Havalandırma kanalları daima temiz olmalıdır.

1. High Kesiciyi nemli bir bezle temizleyin.
2. Hava kanalını yumuşak bir fırça ile temizleyin (tornavida kullanmayın).
3. Palayı gerektiğinde bir fırçayla temizleyin.

Akü ve akü şarj cihazının temizliği:

Akü şarj cihazını bağlamadan önce akülerin ve akü şarj cihazlarının yüzeyinin ve kontaklarının daima temiz ve kuru olmasını sağlayın.

Akan su kullanmayın.

→ Akü şarj cihazı: Kontakları ve plastik parçaları yumuşak ve kuru bir bezle temizleyin. → Akü: Havalandırma deliklerini ve akü bağlantılarını ara sıra yumuşak, temiz ve kuru bir fırçayla temizleyin.

Zincirin gerilmesi [Şek. M1/M2/M3/M4]:

YANMA TEHLİKESİ!

Çok gergin bir zincir motorun aşırı zorlanmasına ve hasarlara yol açabilir, buna karşı yetersiz gerginlik zincirin raydan dışarı atlamasına neden olabilir. Doğru gerginlikteki bir zincir en iyi kesim özelliklerini, en iyi akü süresini sağlar ve kullanım ömrünü uzatır. Kullanım sırasında zincir uzunluğu esneyebileceğinden düzenli olarak gerginliği kontrol edin (özellikle zincir yeni olduğunda; ilk montajdan sonra zincirli testere birkaç dakika kullanıldıktan sonra zincir gerginliği kontrol edilmelidir).

→ Ancak zinciri kullandıktan hemen sonra gerdirmeyin, zincir soğuyana kadar bekleyin.

Cıvatalar ⑰ için alyen anahtar koruyucu kapakta ⑱ bulunmaktadır.

1. İki vidayı ⑰ çözün (⑰ cıvatalarını sökmeyin!).
2. Zinciri ⑲ palanın ⑳ ortasından kaldırın. Aralık yakl. 2 – 3 mm arası olmalıdır.
3. Zincir gerginliği yetersiz olduğunda ayar cıvatasını ⑳ saat ibresi istikametinde çevirin. Zincir gerginliği çok kuvvetli olduğunda ayar cıvatasını ⑳ saat ibresi istikametinin tersine çevirin.
4. İki cıvatayı ⑰ de tekrar sıkın.
5. High Kesicisini yakl. 10 saniyeliğine başlatın.
6. Zincir gerginliğini tekrar kontrol edin ve gerekirse ayarlayın.

5. DEPOLAMA

Devre dışına çıkarma [Şek. 012]:

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Koruma kapağını palaya geçirin ve ek bileşen bağlantısı ⑬ yerleşecek biçimde kapatın.
2. Aküyü çıkarın.
3. Aküyü şarj edin.
4. High Kesiciyi, aküyü ve akü şarj cihazını temizleyin (bkz. 4. BAKIM).
5. High Kesiciyi, aküyü ve akü şarj cihazını kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyarınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

Akünün tasfiye edilmesi:

GARDENA aküsü kullanım ömrü dolduğunda normal ev çöpünden ayrı bir şekilde tasfiye edilen lityum iyon hücrelere sahiptir.

Li-ion

ÖNEMLİ!

→ Aküyü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

1. Lityum iyon hücrelerini tamamen deşarj edin (GARDENA servisine başvurun).
2. Lityum iyon hücre kontaklarını kısa devreye karşı emniyete alın.
3. Lityum iyon hücrelerini tekniğine uygun bir şekilde tasfiye edin.

6. HATA GİDERME

TEHLİKE! Yaralanma!

Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Zincirin durmasını bekleyin, aküyü çıkarın ve ürünün hatasını gidermeden önce koruyucu kapağı palanın üzerine itin.

Zincirin değiştirilmesi [Şek. M1/M2/M3/T1]:

TEHLİKE! Yaralanma!

Zincir nedeniyle kesik yaraları.

→ Zincirin değiştirilmesi sırasında koruyucu eldivenler kullanın.

Kesim gücü belirgin biçimde düşerse (zincir köreldiğinde) zincir değiştirilmelidir. Civatalar ⑰ için alyen anahtar koruyucu kapakta ⑱ bulunmaktadır.

Sadece orijinal GARDENA Yedek zinciri ve palası ürün 4048 veya Yedek zinciri ürün 4049 kullanılabilir.

1. Her iki civatayı ⑰ sökün.
2. Kapağı ② çıkarın.
3. Palayı ⑳ zincir ⑲ ile çıkarın.
4. Zinciri ⑲ paladan ⑳ çıkarın.
5. Motor ünitesini ①, palayı ⑳ ve kapağı ㉑ temizleyin. Bu sırada özellikle gövdedeki ve kapaktaki ㉒ lastik contalara dikkat edin.
6. Yeni zinciri ⑲ palanın ⑳ ön dayanağı ⓐ üzerinden çekin. Zincirin doğru yönde çalıştığından ve ön dayanağın ⓐ yukarıyı gösterdiğinden emin olun.
7. Palayı ⑳, pim ㉒ paladan ㉓ geçirilecek ve zincir ⑲ tahrik pinyonu ㉳ etrafına yerleştirilecek biçimde motor ünitesine ⑪ yerleştirin.
8. Kapağı ② tekrar motor ünitesinin ① içine yerleştirin. Bu sırada lastik contaya dikkat edin.
9. İki civatayı ⑰ hafifçe sıkın.
10. Zinciri gerdirin (bkz. 4. BAKIM).

Sorun Muhtemel neden Çözümü

Düşük çalışma süresl	Zincir çok gerilmiş.	→ Zinciri gerdirin (bkz. Zincirin gerilmesi).
	Yağ olmadığı için zincir yağlan-mamış.	→ Zincir yağı doldurun.
High Keslci durdurulamıyor	Başlatma kolu sıkışıyor.	→ Aküyü çıkarıp başlatma kolunu çözün.
Sorum Muhtemel neden Çözümü
Kesim resml düzgün değil Zincir korelmis veya hasargörmiş.	→ Zinciri değiştirin.
Zincir sıkışmiş	Zincir çok az gerilmiş.	→ Zincirl gerdirin.
High Kesici çok güçlü titresiyor	Zincir çok az gerilmiş. → Zincirl gerdirin.
High Kesici çalışmaya başlamıyor veya duruyor.LED 1yesil renkte yanipsönüyor [Şek. 04]	Akü boş. → Aküyü şarj edin.
High Kesici çalışmaya başlamıyor veya duruyor.Hata LED'i 8kırmızı renkte yanıyor [Şek. 04]	Akü sıcaklığı izin verilen aralığın dışındadır.	→ Akü sıcaklığının0 °C – + 45 °C arasındaolmasını bekleyin.
	High Kesicideki akü temas noktaları arasında su damlaları veya nem bulunuyor.	→ Su damlalarını/nemi kuru biz bezle temizleyin.
	Motor bloke oldu. →	Engell giderin.Tekrar başlatın.
High Kesici çalışmaya başlamıyor veya duruyor.Hata LED'i 8kırmızı renkte yanıp sönluyor [Şek. 04]	Ürün anzalı. →	GARDENA servisine başvurun.
High Kesici çalışmaya başlamıyor veya duruyor.Hata LED'i 8yanmıyor [Şek. 04]	Akü, tamamen pil bölmesine yerleştirilmedi.	→ Aküyü, duyulur bir şekilde yerline oturana kadar plibölmesineyerleştirin.
	Akü anzalı. → Aküyü değiştirin.
	Ürün anzalı. →	GARDENA servisine başvurun.
Şarj İşlemi mümkün değil.Akü şarj göstergesi 12sürekli yanıyor [Şek. 03]	Akü (doğru) yerleştirilmemiş. →	Aküyü düzgün blir şekilde şarjcihazının üzerine yerleştirin.
	Akü temas noktaları kiri. →	Akü temas noktalarını temizleyin (ömcğin aküyü birden fazla takı çıkararak. Gerekirse aküyü değiştirin).
	Akü sıcaklığı izin verilen şarj sıcaklığı aralığının dışındadır.	→ Akü sıcaklığının0 °C – + 45 °C arasındaolmasını bekleyin.
	Akü anzalı. → Aküyü değiştirin.
Akü şarj göstergesi 12yanmıyor [Şek. 03]	Şarj cihazının elektrik fisi(doğru) takılmamış.	→ Elektrik fisin (tamamen) prizetakın.
	Priz, elektrik kablosu veyaşarj cihazı anzalı.	→ Şebeke gerilimini kontroledin. Gerekirse şarj cihazının yetkil bil sözleşmeli bayliveya GARDENA servisi tara-findan kontrol edilmesinisaglayın.

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

1. TEKNİK ÖZELLİKLER

Accu High Kesici		Birim Değer (Ürün 14770)
Zincir hızı m/s	3,8
Pala uzunluğu		mm	200
Zincir tipi		px	90
Yağ deposunun hacml		cm 3	60
Teleskop borunun dışarı uzatılması		cm 0 – 50
Ağırlık (pil ile birlikte) kg		3,5
Ses basınç sevlyesi L pa1) Güvensizlik k pa		dB (A)	733
Ses gücü sevlyesi L wa1) :ölçülen/garantiliGüvensizlik k wa		dB (A)	90 / 933
El kol titreşimi a vhw2) Güvensizlik k vhw		m/s 2	11,5

Uygulanan ölçüm yöntemi: ¹ DIN EN ISO 22868 ² DIN EN ISO 22867

BİLGİ: Belirtilen titreşim emisyon değeri standartlaştırılmış bir kontrol yöntemi ile ölçülmüştür ve elektrikli takımlarla karşılaştırıldığında birlikte kullanılabilirler. Bu değer teşhirin geçici olarak değerlendirilmesi için de kullanılabilir. Titreşim emisyon değeri, elektrikli takımın gerçek kullanımı sırasında değişebilir.

System aküPBA 18V 2,5Ah W-B	Birim Değer (Ürün 14903)
Akü gerillmi	V (DC)	18
Akü kapasitesi	Ah	2,5
Hücre sayısı (lityum iyon)		5

Uygun POWER FOR ALL System akü şarj cihazları: AL 18..CV.

Akü şarj cihazıAL 1810 CV P4A	Birim Değer (Ürün 14900)
Şebeke gerilimli	V (AC) 220 – 240
Şebeke frekansı	Hz	50 – 60
Nominal güç	W	26
Akü şarj gerilimi	V (DC)	18
Maks. akü şarj akımı	mA	1000
Akü şarj süresi %80 /%97 – 100 (yaklı.)
PBA 18V 2,0Ah W-B	dk.	96 / 124
PBA 18V 2,5Ah W-B	dk.	120 / 154
PBA 18V 4,0Ah W-C	dk.	192 / 244
İzın verilen sıcaklık aralığı	°C	0 – 45
EPTA prosedürü 01:2014uyarıncaağırlik	kg	0,17
Koruma sınıfı		/

Uygun POWER FOR ALL System aküleri: PBA 18V.

1. AKSESUAR

GARDENA Yedek zincirve pala	Değiştirmek için zincir ve pala.	Ürün 4048
GARDENA Yedek zincir	Değiştirmek için zincir.	Ürün 4049
GARDENA Zıncırlı testere yağı	Zıncırlın yağlanması İçin.	Ürün 6006
GARDENA System aküPBA 18V/45 P4APBA 18V/72 P4A	İlave çalışma süresi ya da değişim için akü.	Ürün 14903Ürün 14905
GARDENA Hızlı akü şarj cihazı AL 1830 CV P4A	POWER FOR ALL System akülerinin hızlı şarj edilmesi için PBA 18V..W-..	Ürün 14901

9. SERVİS/GARANTİ

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyanı:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz.

GARDENA Manufacturing GmbH, tüm yeni orijinal GARDENA ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan itibaren 2 yıllık bir garanti sunuyor. İkincil piyasadan satın alınan ürünler için bu üretici garantisi geçerli değildir. Bu garanti, materyal ya da fabrikasyon hataları nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlarına yöneliktir. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onararak yerine getirilir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir;

• Ürün, çalıştırma talimatlarındaki öneriler uyarınca, hedeflenen amaç için kullanılmış olmalıdır.
• Ne alıcı ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.
• İşletim için sadece orijinal GARDENA yedek ve aşınma parçaları kullanılır.
• Satın alma makbuzunun ibrazı.

Parça ve bileşenlerin (örneğin, bıçakların, bıçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışlarının ve dişli kayışlarının, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, görsel değişiklikler, aşınma ve kullanım parçaları, garanti kapsamına dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onarım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre asılsızdır. Bu üretici garantisi, elbette bayiye/satıcıya karşı yasal ve sözleşmede belirlenen garanti taleplerini

etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir.

Garanti durumunda lütfen bize arızalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde GARDENA servis adresine gönderin.

Aşınma parçaları:

Zincir ve pala aşınma parçaları garanti dışıdır.
