Markë	GARDENA
Model	TCS 2018V P4A
Lloji i produktit	Krasitës me shtyllë me bateri
Shpejtësia e zinxhirit	3,8 m/s
Gjatësia e tehut	200 mm
Tipi i zinxhirit	90 lidhje
Vëllimi i rezervuarit të vajit	60 cm³
Gama e shtrirjes së tubit teleskopik	0 – 50 cm
Pesha (me bateri)	3,5 kg
Niveli i presionit akustik (LpA)	73 dB(A)
Niveli i fuqisë akustike (LWA) i matur / i garantuar	90 / 93 dB(A)
Dridhja dorë-krahë (avhW)	11,5 m/s²
Furnizimi me energji	Bateri litium-jon 18 V (sistemi POWER FOR ALL PBA 18V)
Tipi i baterisë së përputhshme	PBA 18V (p.sh. ref. 14903, 2,5 Ah)
Karikuesi i përputhshëm	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Koha e karikimit (bateri 2,5 Ah)	80 % : 120 min, 97-100 % : 154 min
Gama e temperaturës së karikimit	0 °C – 45 °C
Garancia e prodhuesit	2 vjet (përdorim privat)
Pjesët e konsumit	Zinxhiri dhe tehu (të pa mbuluara nga garancia)
Siguria	Pajisje sigurie me dy çelësa (buton bllokimi + levë ndezëse)

Pyetjet më të shpeshta - TCS 2018V P4A GARDENA

Si ta karikoj baterinë e krasitësit?

Hiqeni baterinë nga pajisja, lidhni karikuesin në një prizë elektrike, pastaj rrëshqisni baterinë në karikues. Drita jeshile që vezullon tregon karikimin, drita e fiksuar tregon karikimin e plotë. Karikimi zgjat rreth 2 orë për një bateri 2,5 Ah.

Si ta tendos zinxhirin e krasitësit?

Lëshoni dy vidhat e fiksimit, ngrini zinxhirin në mes të tehut: hapësira duhet të jetë 2-3 mm. Rrotulloni vidhën e rregullimit në drejtim të akrepave të orës për të tendosur, në drejtim të kundërt për të liruar. Shtrëngoni vidhat dhe kontrolloni pas disa minutash përdorimi.

Çfarë të bëj nëse krasitësi nuk ndizet?

Kontrolloni fillimisht gjendjen e baterisë: nëse LED-i vezullon në të gjelbër, karikojeni. Nëse LED-i i defektit ndizet në të kuqe, prisni që bateria të ftohet ose hiqni lagështinë nga kontaktet. Nëse LED-i i defektit vezullon në të kuqe, kontaktoni shërbimin pas shitjes GARDENA.

Si ta lubrifikoj zinxhirin?

Përdorni vaj për sharrë elektrike (ref. GARDENA 6006). Zhvidhosni kapakun e rezervuarit të vajit, derdhni vaj derisa dritarja të jetë plot. Kontrolloni sistemin e lubrifikimit duke vendosur tehun 20 cm mbi një sipërfaqe druri: pas një minute, duhet të shfaqen gjurmë vaji.

Cilat aksesorë janë në dispozicion për këtë pajisje?

Aksesorët e përputhshëm GARDENA përfshijnë: zinxhir dhe teh rezervë (ref. 4048), zinxhir rezervë vetëm (ref. 4049), vaj për sharrë elektrike (ref. 6006), bateri shtesë PBA 18V (ref. 14903, 14905) dhe karikues të shpejtë (ref. 14901).

Si ta pastroj krasitësin me shtyllë?

Pastroni pajisjen me një leckë të lagur (jo ujë ose rrymë me presion të lartë). Çarjet e ventilimit duhet të pastrohen me një furçë të butë. Për baterinë dhe karikuesin, përdorni një leckë të butë dhe të thatë. Mos përdorni produkte kimike.

Cila është garancia e kësaj pajisje GARDENA?

GARDENA ofron një garanci prodhuesi 2 vjet nga blerja e parë për përdorim privat. Garancia mbulon defektet e materialit ose të prodhimit. Pjesët e konsumit (zinxhiri, tehu) janë të përjashtuara. Për të përfituar garancinë, dërgojeni produktin me dëshminë e blerjes.

Si ta transportoj dhe ruaj krasitësin?

Para transportit ose ruajtjes, vendosni kapakun mbrojtës mbi teh, hiqni baterinë, karikojeni, pastroni pajisjen dhe ruajeni në një vend të thatë, të mbyllur dhe të mbrojtur nga ngrica. Mos e ruani në temperaturë mbi 35 °C ose në diell të plotë.

Si ta zëvendësoj zinxhirin e prerjes?

Lëshoni dy vidhat, hiqni kapakun, hiqni tehun dhe zinxhirin e konsumuar. Pastroni pjesët. Montoni zinxhirin e ri në teh duke respektuar drejtimin e rrotullimit, vendoseni përsëri montimin në njësinë motorike duke u siguruar që buloni kalon nëpër teh dhe zinxhiri angazhohet në dhëmbëzor. Vendosni kapakun dhe tendosni zinxhirin.

Cilat janë masat thelbësore të sigurisë?

Vishni gjithmonë mbrojtje dëgjimi, syri, doreza, këpucë kundër rrëshqitjes dhe një helmetë. Mbajeni pajisjen me dy duar. Respektoni një distancë të paktën 10 m nga linjat elektrike. Mos punoni në shkallë. Hiqni baterinë përpara çdo mirëmbajtjeje. Mos përdorni në mot stuhie.

MANUAL I PËRDORUESIT TCS 2018V P4A GARDENA

Sharrë degësh me bateri

Udhëzime përdorimi

Sharrë degësh me bateri

Udhëzime përdorimi

Sharrë degësh me bateri

1. SIGURIA....148
2. MONTIMI 151
3. PËRDORIMI 151
4. MIRËMBAJTJA....152
5. MAGAZINIMI 152
6. NDREQJA E GABIMEVE....153
7. TË DHËNAT TEKNIKE 153
8. AKSESORË 154
9. SERVISI/GARANCIA 154

Përkthimi i mënyrës së përdorimit nga origjinali.

Ky produkt nuk është parashikuar të përdoret nga persona (duke përfshirë këtu edhe fëmijët) me aftësi fizike, ndjeshmëri dhe aftësi mendore të kufizuara, ose nga ata që nuk kanë njohuritë apo përvojën e nevojshme, me përjashtim të rasteve kur ata shoqërohen në këtë proces nga persona që mund të garantojnë për sigurinë e tyre ose sqarohen paraprakisht prej tij për mënyrën e përdorimit të produktit.

Fëmijët duhen monitoruar për të garantuar që ata të mos luajnë me produktin. Ne këshillojmë përdorimin e produktit vetëm nga të rinjtë duke filluar nga 16 vjeç.

Përdorimi i parashikuar:

Sharra e degëve GARDENA është e përshtatshme për prerjen e degëve të pemëve, gardheve, shkurreve dhe gëmushave me degëza me diametër deri në 8 cm maksimumi, në shtëpi private dhe kopshtet e argëtimit. Produkti nuk është i përshtatshëm për një përdorim për një kohë të gjatë.

RREZIK! Plagosje!

→ Sharra e degëve nuk duhet të përdoret për gjethet a degët e rëna nga pema. Largojini degët pjesë-pjesë, në mënyrë që të mos goditen nga degët që bien ose nga degët që kërcejnë nga toka. Gjatë prerjes mos qëndroni poshtë degëve. Mos e përdorni për mirëmbajtjen e pellgjeve.

1. SIGURIA

ME RËNDËSI!

Lexoni me kujdes manualin e përdorimit dhe ruajeni atë që ta lexoni më vonë.

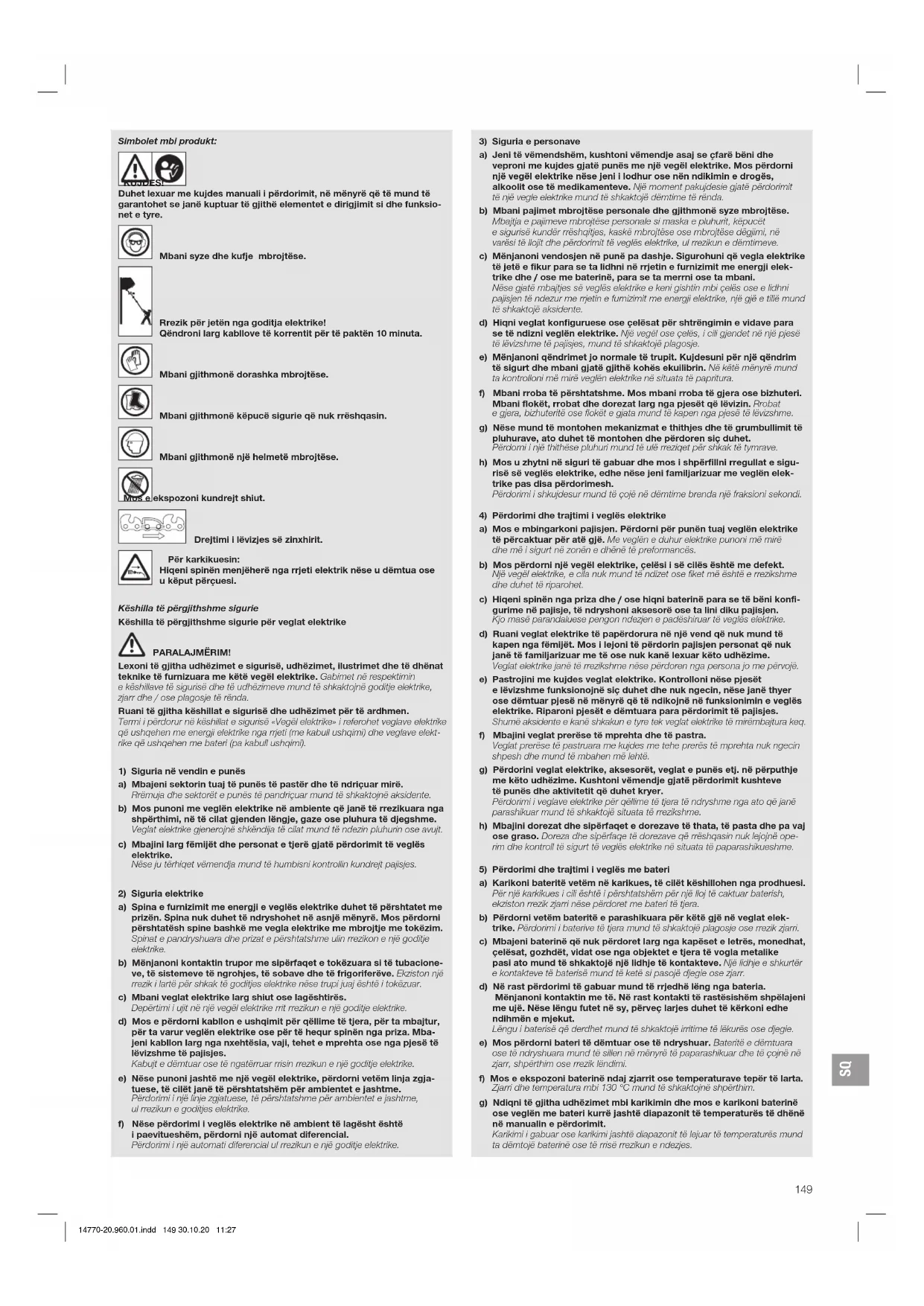

Simbolet mbi produkt:

Duhet lexuar me kujdes manuali i përdorimit, në mënyrë që të mund të garantohet se janë kuptuar të gjithë elementet e dirigjimit si dhe funksionet e tyre.

Mbani syze dhe kufje mbrojtëse.

Rrezik për jetën nga goditja elektrike! Qëndroni larg kabllove të korrentit për të paktën 10 minuta.

Mbani gjithmonë dorashka mbrojtëse.

Mbani gjithmonë këpucë sigurie që nuk rrëshqasin.

Mbani gjithmonë një helmetë mbrojtëse.

Ekspozoni kundrejt shiut.

Drejtimi i lëvizjes së zinxhirit.

Për përdoruesin: Hiqeni spinën menjëherë nga rrjeti elektrik nëse u dëmtua ose u këput përçuesi.

Këshilla të përgjithshme sigurie

Këshilla të përgjithshme sigurie për veglat elektrike

PARALAJMËRIM!

Lexoni të gjitha udhëzimet e sigurisë, udhëzimet, ilustrimet dhe të dhënat teknike të furnizuara me këtë vegël elektrike. Gabimet në respektimin e këshillave të sigurisë dhe të udhëzimeve mund të shkaktojnë goditje elektrike, zjarr dhe / ose plagosje të rënda.

Ruani të gjitha këshillat e sigurisë dhe udhëzimet për të ardhmen.

Termi i përdorur në këshillat e sigurisë «Vegël elektrike» i referohet veglave elektrike që ushqehen me energji elektrike nga mjeti (me kabull ushqimi) dhe veglave elektrike që ushqehen me bateri (pa kabull ushqimi).

1) Siguria në vendin e punës

a) Mbajeni sektorin tuaj të punës të pastër dhe të ndriçuar mirë. Rëmuja dhe sektorët e punës të pandriçuar mund të shkaktojnë aksidente.

b) Mos punoni me veglën elektrike në ambiente që janë të rrezikuara nga shpërthimi, në të cilat gjenden lëngje, gaze ose pluhura të djegshme. Veglat elektrike gjenerojnë shkëndija të cilat mund të ndezin pluhurin ose avujt.

c) Mbajini larg fëmijët dhe personat e tjerë gjatë përdorimit të veglës elektrike. Nëse ju tërhiqet vëmendja mund të humbisni kontrollin kundrejt pajisjes.

2) Siguria elektrike

a) Spina e furnizimit me energji e veglës elektrike duhet të përshtatet me prizën. Spina nuk duhet të ndryshohet në asnjë mënyrë. Mos përdorni përshtatës spine bashkë me vegla elektrike me mbrojtje me tokëzim. Spinat e pandryshuara dhe prizat e përshtatshme ulin rrezikun e një goditjeje elektrike.

b) Mënjanoni kontaktin trupor me sipërfaqet e tokëzuara si të tubacioneve, të sistemeve të ngrohjes, të sobave dhe të frigoriferëve. Ekziston një rrezik i lartë për shkak të goditjes elektrike nëse trupi juaj është i tokëzuar.

c) Mbani veglat elektrike larg shiut ose lagështirës. Depërtimi i ujit në një vegël elektrike rrit rrezikun e një goditjeje elektrike.

d) Mos e përdorni kabllon e ushqimit për qëllime të tjera, për ta mbajtur, për ta varur veglën elektrike ose për të hequr spinën nga priza. Mbajeni kabllon larg nga nxehtësia, vaji, tehet e mprehta ose nga pjesë të lëvizshme të pajisjes. Kabujt e dëmtuar ose të ngatërruar rrisin rrezikun e një goditjeje elektrike.

e) Nëse punoni jashtë me një vegël elektrike, përdorni vetëm linja zgjatuese, të cilët janë të përshtatshëm për ambientet e jashtme. Përdorimi i një linje zgjatuese, të përshtatshme për ambientet e jashtme, ul rrezikun e goditjes elektrike.

f) Nëse përdorimi i veglës elektrike në ambient të lagësht është i paevitueshëm, përdorni një automat diferencial. Përdorimi i një automati diferencial ul rrezikun e një goditjeje elektrike.

3) Siguria e personave

a) Jini të vëmendshëm, kushtoni vëmendje asaj se çfarë bëni dhe veproni me kujdes gjatë punës me një vegël elektrike. Mos përdorni një vegël elektrike nëse jeni i lodhur ose nën ndikimin e drogës, alkoolit ose të medikamenteve. Një moment pakujdesie gjatë përdorimit të një vegle elektrike mund të shkaktojë dëmtime të rënda.

b) Mbani pajisje mbrojtëse personale dhe gjithmonë syze mbrojtëse. Mbajtja e pajisjeve mbrojtëse personale si maska e pluhurit, këpucët e sigurisë kundër rrëshqitjes, kaska mbrojtëse ose mbrojtëse dëgjimi, në varësi të llojit dhe përdorimit të veglës elektrike, ul rrezikun e dëmtimeve.

c) Mënjanoni vendosjen në punë pa dashje. Sigurohuni që vegla elektrike të jetë e fikur para se ta lidhni në rrjetin e furnizimit me energji elektrike dhe/ose me baterinë, para se ta merrni ose ta mbani. Nëse gjatë mbajtjes së veglës elektrike e keni gishtin mbi çelës ose e lidhni pajisjen të ndezur me rrjetin e furnizimit me energji elektrike, një gjë e tillë mund të shkaktojë aksidente.

d) Hiqni veglat konfiguruese ose çelësat për shtrëngimin e vidave para se të ndizni veglën elektrike. Një vegël ose çelës, i cili gjendet në një pjesë të lëvizshme të pajisjes, mund të shkaktojë plagosje.

e) Mënjanoni qëndrimet jo normale të trupit. Kujdesuni për një qëndrim të sigurt dhe mbani gjatë gjithë kohës ekuilibrin. Në këtë mënyrë mund ta kontrolloni më mirë veglën elektrike në situata të papritura.

f) Vishni veshje të përshtatshme. Mos vishni rroba të gjera ose bizhuteri. Mbani flokët, rrobat dhe dorezat larg nga pjesët lëvizëse. Rrobat e gjera, bizhuteritë ose flokët e gjatë mund të kapen nga pjesët lëvizëse.

g) Nëse mund të montohen pajisjet për thithjen dhe grumbullimin e pluhurit, ato duhet të montohen dhe të përdoren siç duhet. Përdorimi i një thithëse pluhuri mund të zvogëlojë rreziqet nga tymrat.

h) Mos u tregoni të vetëkënaqur dhe mos i shpërfillni rregullat e sigurisë për veglat elektrike, edhe nëse jeni të njohur me veglën elektrike pas disa përdorimesh. Përdorimi i pakujdesshëm mund të shkaktojë lëndime brenda një fraksioni të sekondës.

4) Përdorimi dhe trajtimi i veglës elektrike

a) Mos e mbingarkoni pajisjen. Përdorni veglën elektrike të përshtatshme për punën tuaj. Me veglën e duhur elektrike punoni më mirë dhe më të sigurt në zonën e caktuar të performancës.

b) Mos përdorni një vegël elektrike, çelësi i së cilës është me defekt. Një vegël elektrike që nuk mund të ndizet ose fiket më është e rrezikshme dhe duhet të riparohet.

c) Hiqeni spinën nga priza dhe/ose hiqni baterinë përpara se të bëni rregullime në pajisje, të ndërroni aksesorë ose ta lini pajisjen mënjanë. Kjo masë parandaluese pengon ndezjen aksidentale të veglës elektrike.

d) Ruani veglat elektrike të papërdorura në një vend ku fëmijët nuk mund t'i arrijnë. Mos i lejoni personat që nuk janë të njohur me veglën ose që nuk i kanë lexuar këto udhëzime ta përdorin atë. Veglat elektrike janë të rrezikshme nëse përdoren nga persona pa përvojë.

e) Pastroni me kujdes veglat elektrike. Kontrolloni nëse pjesët lëvizëse funksionojnë siç duhet dhe nuk bllokohen, nëse janë thyer ose dëmtuar pjesë që mund të ndikojnë në funksionimin e veglës elektrike. Riparoni pjesët e dëmtuara përpara përdorimit të pajisjes. Shumë aksidente kanë shkakun e tyre tek veglat elektrike të mirëmbajtura keq.

f) Mbajini veglat prerëse të mprehta dhe të pastra. Veglat prerëse të pastruara me kujdes me tehe prerëse të mprehta nuk bllokohen shpesh dhe mund të mbahen më lehtë.

g) Përdorini veglat elektrike, aksesorët, veglat e punës etj. në përputhje me këto udhëzime. Kushtojini vëmendje kushteve të punës dhe aktivitetit që duhet kryer gjatë përdorimit. Përdorimi i veglave elektrike për qëllime të ndryshme nga ato që janë parashikuar mund të shkaktojë situata të rrezikshme.

h) Mbajini dorezat dhe sipërfaqet e dorezave të thata, të pastra dhe pa vaj ose yndyrë. Dorezat dhe sipërfaqet e dorezave që rrëshqasin nuk lejojnë operim dhe kontroll të sigurt të veglës elektrike në situata të paparashikueshme.

5) Përdorimi dhe trajtimi i veglës me bateri

a) Karikoni bateritë vetëm në karikues të rekomanduar nga prodhuesi. Për një karikues që është i përshtatshëm për një lloj të caktuar baterish, ekziston rrezik zjarri nëse përdoret me bateri të tjera.

b) Përdorni vetëm bateritë e parashikuara për këtë vegël elektrike. Përdorimi i baterive të tjera mund të shkaktojë plagosje ose rrezik zjarri.

c) Mbajeni baterinë që nuk përdoret larg nga kapëset e letrës, monedhat, çelësat, gozhdët, vidat ose nga objektet e tjera të vogla metalike pasi ato mund të shkaktojnë një lidhje të kontakteve. Një lidhje e shkurtër e kontakteve të baterisë mund të ketë si pasojë djegie ose zjarr.

d) Në rast përdorimi të gabuar mund të rrjedhë lëng nga bateria. Mënjanoni kontaktin me të. Në rast kontakti të rastësishëm shpëlajeni me ujë. Nëse lëngu futet në sy, përveç larjes duhet të kërkoni edhe ndihmën e mjekut. Lëngu i baterisë që derdhet mund të shkaktojë irritime të lëkurës ose djegie.

e) Mos përdorni bateri të dëmtuar ose të ndryshuar. Bateritë e dëmtuara ose të ndryshuara mund të sillen në mënyrë të paparashikuar dhe të çojnë në zjarr, shpërthim ose rrezik lëndimi.

f) Mos e ekspozoni baterinë ndaj zjarrit ose temperaturave tepër të larta. Zjarri dhe temperatura mbi 130 °C mund të shkaktojnë shpërthim.

g) Ndiqni të gjitha udhëzimet mbi karikimin dhe mos e karikoni baterinë ose veglën me bateri kurrë jashtë diapazonit të temperaturës të dhënë në manualin e përdorimit. Karikimi i gabuar ose karikimi jashtë diapazonit të lejuar të temperaturës mund ta dëmtojë baterinë ose të rrisë rrezikun e ndezjes.

6) Servisi

a) Riparoni veglën tuaj elektrike vetëm me personel të kualifikuar dhe të specializuar dhe vetëm me pjesë këmbimi origjinale. Në këtë mënyrë garantohet që siguria e veglës elektrike vazhdon të ruhet. b) Mos i bëni shërbim baterive të dëmtuara. Mirëmbajtja e baterive duhet të bëhet nga prodhuesi ose pikat e autorizuara të shërbimit të klientit.

Dispozitat kombëtare mund ta kufizojnë përdorimin e sharrës së degëve.

Kontrollojeni produktin pas përdorimit dhe pasi të ketë rënë në tokë ose pas goditjeve të tjera për të konstatuar dëmtime ose defekte.

Udhëzime sigurie për sharrën e degëve

a) Mbajini të gjitha pjesët e trupit larg nga zinxhiri. Mos u përpiqni ta largoni materialin e prerë kur zinxhiri është ende në lëvizje ose ta fiksoni materialin që pritet. Zinxhiri lëviz më tej pas fikjes së çelësit. Një moment pakujdesie gjatë përdorimit të sharrës së degëve mund të shkaktojë plagosje të rënda. b) Mbajeni sharrën e degëve në dorëzë kur zinxhiri është ndalur dhe pa i pasur gishtat afër çelësit të rrymës. Mbajtja e duhur e sharrës së degëve ul rrezikun e operimit të paqëllimshëm dhe të një plagosje të shkaktuar nga zinxhiri. c) Kur transportohet ose ruhet sharra e degëve, vendosini gjithmonë mbulesën mbi zinxhir. Trajtimi i duhur i sharrës së degëve ul rrezikun e plagosjes nga zinxhiri. d) Sigurohuni që të gjithë çelësat e rrymës të jenë fikur dhe paketa e baterisë të jetë hequr ose shkëputur, kur largoni materialin që pritet të bllokuar ose bëni punime mirëmbajtjeje. Ndezja e paqëllimtë e sharrës së degëve gjatë largimit të materialit që pritet të bllokuar ose mirëmbajtjes mund të çojë në plagosje të rënda. e) Sigurohuni që të gjithë çelësat e rrymës të jenë fikur dhe të jetë aktivizuar bllokimi i ndezjes, kur largoni materialin që pritet të bllokuar ose bëni punime mirëmbajtjeje. Ndezja e paqëllimtë e sharrës së degëve gjatë largimit të materialit që pritet të bllokuar ose mirëmbajtjes mund të çojë në plagosje të rënda. f) Mbajeni sharrën e degëve vetëm në sipërfaqet e izoluara të dorezave, pasi zinxhiri mund të bjerë në kontakt me kabllo të fshehura. Kontakti i zinxhirit me një tel me tension mund t'i vendosë pjesët metalike të pajisjes nën tension dhe të shkaktojë një goditje elektrike. g) Mbani larg të gjitha kabllot larg zonës së prerjes. Kabllot mund të jenë të fshehura në ligustra ose pemë dhe të priten pa dashje nga zinxhiri. h) Mos e përdorni sharrën e degëve kur ka mot të keq, veçanërisht kur ka rrezik rrufeje. Kjo ul rrezikun e goditjes nga rrufeja.

Udhëzime sigurie për sharrën e degëve

a) Ulni rrezikun e ndërprerjes së rrymës duke mos e përdorur kurrë sharrën e degëve me akses të zgjatur në afërsi të linjave elektrike. Prekja ose përdorimi në afërsi të linjave elektrike mund të çojë në lëndime të rënda ose goditje elektrike vdekjeprurëse. b) Operojeni sharrën e degëve me akses të zgjatur gjithmonë me të dyja duart. Mbajeni sharrën e degëve me akses të zgjatur me të dyja duart për të shmangur humbjen e kontrollit. c) Kur bëni punë në lartësi me sharrën e degëve me akses të zgjatur mbani mbrojtëse koke. Pjesë të prera që bien mund të çojnë në lëndime të rënda.

Kontrollojini ligustrat dhe pemët për objekte të fshehura (p.sh. tela gardhi dhe kabllo të fshehura).

Rekomandohet përdorimi i një automati diferencial me një rrymë shkarkimi 30 mA ose më pak.

Mbajeni sharrën e degëve me të dyja duart në të dyja dorezat.

Sharra e degëve është projektuar për punime ku përdoruesi qëndron mbi tokë dhe jo në një shkallë apo sipërfaqe tjetër të paqëndrueshme.

Para përdorimit të sharrës së degëve sigurohuni që pajisjet e bllokimit të pjesëve të lëvizshme (p.sh. të bishtit të zgjatur dhe të elementit të rrotullimit), gjenden në pozicionin e bllokimit.

Këshilla sigurie shtesë

Trajtimi i sigurt i baterive

gjitha këshillat e sigurisë dhe udhëzimet.

Gabimet në respektimin e këshillave të sigurisë dhe të udhëzimeve mund të shkaktojnë goditje elektrike, zjarr dhe/ose plagosje të rënda.

Ruajini mirë këto udhëzime. Përdoreni karikuesin vetëm nëse i vlerësoni plotësisht të gjitha funksionet dhe mund t'i kryeni pa kufizime ose nëse keni marrë udhëzimet përkatëse.

→ Mbikëqyrni fëmijët gjatë përdorimit, pastrimit dhe mirëmbajtjes. Në këtë mënyrë sigurohet që fëmijët nuk luajnë me karikuesin.

→ Karikoni vetëm bateri litium-jon të POWER FOR ALL System tipi PBA 18V. me një kapacitet prej 1,5 Ah ose më shumë (5 pila baterie ose më shumë). Tensioni i baterisë duhet të përshtatet me tensionin e karikimit të baterisë të karikuesit. Mos karikoni bateri të parikarikueshme. Përndryshe, ekziston rrezik zjarri dhe rrezik shpërthimi.

Mbajeni karikuesin larg shiut dhe lagështirës.

Depërtimi i ujit në një pajisje elektrike rrit rrezikun e një goditje elektrike.

→ Mbajeni karikuesin pastër. Për shkak të papastërtisë ekziston rreziku i një goditje elektrike. → Para çdo përdorimi kontrolloni karikuesin, kabllon dhe spinën. Mos e përdorni karikuesin nëse vëreni dëmtime. Mos e hapni karikuesin

vetë dhe riparojeni vetëm me personel të kualifikuar dhe specializuar dhe vetëm me pjesë këmbimi originale. Karikuesit, kabllot dhe spinat e dëmtuara rrisin rrezikun e një goditje elektrike.

→ Mos e operoni karikuesin mbi sipërfaqe lehtësisht të ndezshme (p.sh. letër, tekstile, etj.) ose në mjedis të ndezshëm. Për shkak të nxehjes së karikuesit që shfaqet gjatë karikimit ekziston rrezik zjarri.

→ Nëse nevojitet zëvendësimi i kabllos së ushqimit, ai duhet të bëhet nga GARDENA ose nga pika e autorizuar e shërbimit të klientit për vegla elektrike GARDENA për të evituar rreziqe të sigurisë.

→ Mos e operoni produktin gjatë karikimit.

→ Këto udhëzime sigurie vlejnë vetëm për bateritë litium-jon të sistemeve POWER FOR ALL PBA 18V.

→ Përdoreni baterinë vetëm me produktet e prodhuesit të sistemeve POWER FOR ALL.

Vetëm në këtë mënyrë bateria mbrohet nga mbingarkesa e rrezikshme.

→ Karikoni bateritë vetëm me karikues të rekomanduar nga prodhuesi.

Për shkak të një karikuesi që është i përshtatshëm për një lloj të caktuar baterish, ekziston rrezik zjarri nëse përdoret me bateri të tjera.

→ Bateria dërgohet pjesërisht e karikuar.

→ Ruajini bateritë në një vend ku nuk mund të arrijnë fëmijët.

→ Mos e hapni baterinë. Ekziston rreziku i qarkut të shkurtër.

→ Në rast dëmtimi ose përdorimi jo të duhur të baterisë, mund të lirohen avuj. Bateria mund të marrë flakë ose të shpërthejë. Siguroni ajër të pastër dhe kërkoni ndihmë mjekësore nëse keni ankesa. Avujt mund të irritojnë rrugët e frymëmarrjes.

→ Në rast përdorimi të gabuar ose baterie të dëmtuar, mund të rrjedhë lëng nga bateria. Shmangni kontaktin me të. Në rast kontakti aksidental, shpëlajeni me ujë. Nëse lëngu bie në sy, përveç larjes, kërkoni edhe ndihmë mjekësore.

Lëngu i baterisë që derdhet mund të shkaktojë irritime të lëkurës ose djegie.

→ Kur bateria është e dëmtuar, mund të dalë lëng dhe të lagë objektet përreth. Kontrolloni pjesët e prekura.

Pastrojini ose, nëse nevojitet, zëvendësojini.

→ Mos e lidhni baterinë në qark të shkurtër. Mbajeni baterinë që nuk përdoret larg kapëseve letre, monedhave, çelësave, gozhdëve, vidave ose objekteve të tjera të vogla metalike, pasi ato mund të shkaktojnë lidhje të kontakteve.

Një lidhje e shkurtër e kontakteve të baterisë mund të shkaktojë djegie ose zjarr.

→ Bateria mund të dëmtohet nga objekte me majë të tilla si gozhda ose kaçavida ose nga forca e ushtruar nga jashtë.

Mund të ndodhë një qark i shkurtër dhe bateria të marrë flakë, të nxjerrë tym, të shpërthejë ose të mbinxehet.

→ Mos i bëni shërbim baterive të dëmtuara. Mirëmbajtja e baterive duhet të bëhet nga prodhuesi ose pikat e autorizuara të shërbimit të klientit.

Mbrojeni baterinë nga nxehtësia, p.sh. kundër rrezeve të vazhdueshme të diellit, nga zjarri, ndotja, uji dhe lagështira. Ekziston rreziku i shpërthimit dhe qarkut të shkurtër.

→ Operojeni dhe ruajeni baterinë vetëm në një temperaturë ambienti midis -20 °C dhe +50 °C. Në verë mos e lini baterinë në makinë. Në temperatura < 0 °C disa pajisje mund të shfaqin humbje të fuqisë.

→ Karikojeni baterinë vetëm në mjedise ku temperatura e ambientit është midis 0 °C dhe +45 °C.

Karikimi jashtë këtij diapazoni temperature mund ta dëmtojë baterinë ose të rrisë rrezikun e ndezjes.

Siguria elektrike

RREZIK! Pushim zemre!

Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të implanteve mjekësore aktive ose pasive. Për të përjashtuar rrezikun e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse, personat me një implant mjekësor duhet që para përdorimit të këtij produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantit.

Karikuesin lidheni vetëm në një tension alternativ siç jepet në tabelën e tipit. Në asnjë mënyrë nuk bën të lidhet ndonjë përgjim i tokëzuar diku në produkt.

Mos e përdorni produktin kur ka rrezik stuhie.

Mbrojini kontaktet e baterisë nga lagështia.

Siguria personale

RREZIK! Rreziku i mbytjes!

Pjesët e vogla mund të gëlltiten me lehtësi. Për shkak të qeseve plastike ekziston rreziku i mbytjes për fëmijët e vegjël. Mbajini larg fëmijëve të vegjël gjatë montimit.

Sharra e degëve duhet të përdoret vetëm në mënyrën e parashikuar posaçërisht. Gërshërët e kopshtit duhet të përdoren vetëm në mënyrën e parashikuar për përdorim. Personit përdorues i takon përgjegjësia për aksidentet e personave të tjerë, dhe për rrezikun, i cili u kanoset atyre gjegjësisht pronës së tyre. Kini kujdes veçanërisht ndaj rrezikut që mund t'u shkaktohet personave të tjerë brenda rrezes së punës, kur tubi teleskopik është i mbyllur.

RREZIK!

Gjatë mbajtjes së mbrojtëseve të veshëve dhe për shkak të zhurmës së produktit, ndoshta nuk dallohet kur afrohen persona.

Gjithmonë të mbani rroba të përshtatshme, dorashka dhe këpucë të forta. Evitoni kontaktin me vajin e zinxhirit, veçanërisht në rast se reagoni në mënyrë alergjike.

Kontrolloni zonat ku duhet të përdorni sharrën e degëve dhe largoni çdo tel, kabëll elektrik dhe objekte të tjera të huaja.

Çdo rregullim (animi i kokës prerëse, ndryshimi i gjatësisë së tubit teleskopik) duhet të kryhet me mbulesën mbrojtëse të vendosur si dhe sharra e degëve nuk duhet të vendoset mbi teh.

Para përdorimit dhe pas marrjes së një goditjeje të fuqishme, pajisja duhet të kontrollohet nëse vërehet një thyerje ose dëmtim.

Po qe se paraqitet nevoja, mundësoni që të ndërmerren riparimet e nevojshme. Mos u përpiqni asnjëherë të punoni me një sharrë degësh të paplotë ose kur në të janë kryer modifikime të paautorizuara.

Përdorimi dhe mirëmbajtja e mjeteve elektronike

Ju duhet të dini si ta fikni produktin në rast emergjence. Mos e mbani asnjëherë nga kapaku mbrojtës sharrën e degëve.

Mos e përdorni sharrën e degëve nëse janë dëmtuar mekanizmat mbrojtës.

Gjatë përdorimit të sharrës së degëve nuk duhet të përdoren shkallë.

Përdorni produktin vetëm kur qëndroni mbi një sipërfaqe të fortë.

Tërhiqeni akumulatorin:

- para se sharra e degëve të qëndrojë pa mbikëqyrje:

- para se të hiqet ndonjë bllokim;

- para se sharra e degëve të kontrollohet e të pastrohet ose para se të ndërmerren punime në të;

- kur cekni një objekt. Sharra e degëve duhet të përdoret sërish, nëse është siguruar në mënyrë absolute, që sharra e degëve është në një gjendje të sigurt pune;

- kur sharra e degëve fillon të vibrojë shumë fort. Në të tilla raste duhet të kontrollohet menjëherë. Dridhjet po qe se janë tejmasa mund të shkaktojnë lëndime;

- para se t'ia dorëzoni produktin një personi tjetër.

RREZIK PLAGOSJEJE!

Mos e prekni zinxhirin.

→ Kur të mbaroni punën ose kur e ndërprisni punën, vendosni prapë mbulesën e sigurisë.

Të gjitha dadot dhe vidat duhet të shtrëngohen mirë, në mënyrë që produkti të ketë një funksionim sa më të sigurt.

Nëse produkti është nxehur gjatë operimit, lëreni produktin të ftohet para magazinimit.

Sharra e degëve nuk duhet të vendoset mbi 35 °C ose nën rrezet e drejtpërdrejta të diellit.

Mos e vendosni sharrën e degëve në vende me elektricitet statik.

Kujdes nga materiali që pritet që bie.

Punoni vetëm ditën ose në kushte me shikueshmëri të mirë.

2. MONTIMI

KUJDES! Rrezik plagosjeje!

Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Hiqeni baterinë dhe vendosni mbulesën mbrojtëse mbi shpatë para se të montoni produktin.

Në ambalazh janë përfshirë sharra e degëve, bateria, karikuesi, zinxhiri, tehu, kapaku mbrojtës me çelësin heksagon dhe manuali i përdorimit.

Montoni shkopin teleskopik [Fig A1/A2]:

1. Shtyjeni tubin teleskopik ② derisa të kërcasë në njësinë e motorit ①. Për këtë duhet të mbivendosen dy shenjat ⑧.
2. Shtrëngojeni dadon gri ③.

Montoni rripin mbajtës [Fig A3]:

PO!

Duhet të përdoret rripi i dorëzuar mbajtës.

1. Zgjeroni tokëzat e rripit ④, futeni në shufer dhe shtrëngoni fort vidën ⑤.
2. Vareni karabinën ⑥ në tokëzën e rripit ④.
3. Vendoseni rripin me mbyllëse të shpejtë në gjatësinë e dëshiruar.

3. PËRDORIMI

KUJDES! Plagosje!

Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Prisni derisa zinxhiri të jetë ndaluar plotësisht, hiqeni baterinë dhe shtyjeni mbulesën mbrojtëse mbi shpatë, para se ta rregulloni ose transportoni produktin.

Karikimi i baterisë [Fig 01/02/03]:

→ Vini re tensionin e rrjetit! Tensioni i burimit të energjisë elektrike duhet të përputhet me të dhënat në pllaken e tipit të karikuesit.

Te GARDENA sharrë degësh Art. 14770-55 nuk përfshihen bateri dhe karikues në setin e livrimit.

Falë procesit inteligjent të karikimit, gjendja e karikimit të baterisë dallohet automatikisht dhe karikohet me korrentin përkatës optimal në varësi të temperaturës dhe tensionit të baterisë.

Në këtë mënyrë bateria mbrohet dhe mbahet përherë e karikuar plotësisht kur ruhet në karikues.

1. Shtypni butonin lirues Ⓐ dhe hiqni baterinë Ⓑ nga foleja e baterisë Ⓓ.
2. Lidheni karikuesin e baterisë © në një prizë të rrjetit të energjisë elektrike.
3. Shtyjeni karikuesin e baterisë © mbi baterinë B.

Nëse treguesi i karikimit të baterisë Ⓞ në karikues pulson jeshil, bateria karikohet.

Nëse treguesi i karikimit të baterisë Ⓞ në karikues ndriçon vazhdimisht me ngjyrë të gjelbër, bateria është karikuar plotësisht (kohëzgjatja e karikimit, shih 7. TË DHËNAT TEKNIKE).

1. Kontrolloni në periudha të rregullta kohore nivelin e karikimit gjatë karikimit.
2. Nëse bateria Ⓑ është karikuar plotësisht, mund ta shkëputni baterinë Ⓑ nga karikuesi Ⓓ.

Kuptimi i elementeve të treguesit:

Treguesi në karikues [Fig. O3]:

Pulsanti i treguesit të karikimit të baterisë (Lc)

Procesi i karikimit sinjalizohet nëpërmjet pulsimit të treguesit të karikimit të baterisë.

Udhëzim: Procesi i karikimit është i mundur vetëm kur temperatura e baterisë është në diapazonin e lejuar të temperaturës së karikimit, shih 7. TË DHËNAT TEKNIKE.

Drita e vazhdueshme e treguesit të karikimit të baterisë ⑯

Drita e vazhdueshme e treguesit të karikimit të baterisë 😊 sinjalizon që bateria është karikuar plotësisht ose që temperatura e baterisë është jashtë diapazonit të temperaturës së karikimit dhe prandaj nuk mund të karikohet. Në momentin që arrihet diapazoni i lejuar i temperaturës, bateria karikohet.

Kur bateria nuk është e futur, drita e vazhdueshme e treguesit të karikimit të baterisë sinjalizon që spina është e futur në prizë dhe që karikuesi është gati për punë.

Treguesi i gjendjes së karikimit të baterisë Ⓟ në produkt [Fig. O4/O14]:

Pas nisjes së produktit, tregohet treguesi i gjendjes së karikimit të baterisë Ⓟ për 5 sekonda.

Gjendja e karikimit të baterisë dhe treguesi i gjendjes së karikimit të baterisë

67 – 100 % e karikuar	1, 2 dhe3 ndriçojnë me ngjyrë të gjelbër
34 – 66 % e karikuar	1 dhe 2 ndriçojnë me ngjyrë të gjelbër
11 – 33 % e karikuar	1 ndriçon me ngjyrë të gjelbër
0 – 10 % e karikuar	1 pulson me ngjyrë të gjelbër

Nëse LED-i Ⓗ pulson me ngjyrë të gjelbër, bateria duhet të karikohet.

Nëse LED-i i defektit @ndriçon ose pulson, shih 6. NDREQJA E GABIMEVE.

Shtoni vajin e zinxhirit [Fig 05]:

Lëndime në trup si pasojë e thyerjes së zinxhirit, kur zinxhiri nuk është lubrifikuar mjaftueshëm në shirit.

→ Kontrolloni para çdo përdorimi nëse sasia e vajit të zinxhirit është e mjaftueshme.

Ju këshillojmë GARDENA Vaj sharre me zinxhir Art. 6006 ose vaj mineral zinxhiri të ngjashëm në dyqan.

1. Zhvidhosni kapakun e depozitës së vajit ⑦.
2. Shtoni vajin e zinxhirit në grykën mbushëse ⑧ derisa dritarja prej xhami ⑨ të jetë mbushur plotësisht me vaj.
3. Vidhosni kapakun e depozitës së vajit ⑦ sërish mbi grykën mbushëse ⑧.
4. Kontrolloni sistemin e lubrifikimit me vaj. Nëse është derdhur vaj mbi produkt, duhet të pastrohet plotësisht.

Kontrolloni sistemin e lubrifikimit me vaj [Fig 06]:

→ Drejtojeni shpatën ⑳ me një distancë rreth 20 cm mbi një sipërfaqe prej druri. Pas një minute pune të pajisjes, sipërfaqja duhet të ketë gjurmë vaji.

Në asnjë mënyrë mos e vini në kontakt shiritin ⑳ me rërën ose dyshemenë, pasi kjo shkakton konsumim të lartë të zinxhirit!

Pozicionet e punës:

Sharra e degëve mund të përdoret në 2 pozicione pune (lart / poshtë). Për një prerje të pastër, degëzat duhet të priten me 2 hapa (figurat të ngjashme).

Sharroni lart (degëza të trasha) [Fig O6 /O7 /O8]:

1. Sharojeni degëzen nga poshtë maksimumi deri në 1/3 të diametrit (zinxhiri rrëshqet në mbërtheckën e përparme ⓐ).
2. Sharrojeni degëzën nga lart (zinxhiri rrëshqet në mbërtheckën e pasme Ⓑ).

→ Sharrojeni degëzën nga lart (zinxhiri rrëshqet në mbërtheckën e pasme ⑥).

Anoni njësinë e motorit [Fig O10]:

Njësia e motorit ① mund të anohet në 15°-hapa nga 60° deri – 60°.

1. Mbajeni butonin portokalli ⑪ të shtypur dhe anojeni njësinë e motorit ① në drejtimin e dëshiruar.
2. Lëshojini të dy butonat portokalli ⑪ dhe lëreni njësinë e motorit ① të mbërthehet.

Tërhiqni jashtë tubin teleskopik [Fig 011]:

Tubi teleskopik ② mund të tërhiqet jashtë pa shkallë, deri në 50 cm.

1. Lironi dadon portokalli ⑫.
2. Nxirreni tubin teleskopik ② në gjatësinë e dëshiruar.
3. Shtrëngojeni sërish dadon portokalli ⑫.

Startoni sharrën e degëve [Fig 01/012/013/014]:

RREZIK! Plagosje!

Ekziston rreziku i plagosjes, nëse produkti nuk ndalon pas lëshimit të dorezës së startit.

→ Mos i anashkaloni mekanizmat e sigurisë ose çelësat. Për shembull, mos e fiksoni levën e startit në dorezë.

Para fillimit të punës, duhet të kontrollohen kushtet e mëposhtme:

• është shtuar mjaftueshëm vaj zinxhiri dhe sistemi i grasatimit është kontrolluar (shih 3. PËRDORIMI).
• Zinxhiri është i tendosur (shih 4. MIRËMBAJTJA).

Start:

Produkti është i pajisur me një mekanizëm sigurie që përdoret me dy çelësa (leva e startit me çelës ndezës), që pengon një ndezje të padëshiruar të produktit.

1. Vendoseni baterinë Ⓑ në folenë e baterisë Ⓓ derisa ajo të fiksohet duke kërcitur.
2. Zbërtheni gjuhëzën e mbulesës mbrojtëse ⑬ dhe nxirreni atë nga shpata.
3. Mbajeni sharrën e degëve me një dorë në sipërfaqen e izoluar të dorezave në tubin teleskopik ② dhe me dorën tjetër në dorezë ⑭.
4. Shtyjeni përpara blokimin e ndezjes ⑮ dhe tërhiqni levën e startit ⑯. Sharra e degëve niset dhe treguesi i gjendjes së karikimit të baterisë ① tregohet për 5 sekonda.
5. Lëshojeni blokimin e ndezjes ⑮.

Stop:

1. Lëshojeni levën e startit ⑯. Sharra e degëve ndalon.
2. Shtyjeni mbulesën mbrojtëse tek shpata dhe mbërthejeni atë, derisa gjuhëza ⑬ të mbërthehet.
3. Shtypni butonin lirues Ⓐ dhe hiqni baterinë Ⓑ nga foleja e baterisë Ⓓ.

4. MIRËMBAJTJA

RAEZIK! Plagosje!

Brazik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Prisni derisa zinxhiri të jetë ndaluar plotësisht, hiqeni baterinë dhe shtyjeni mbulesën mbrojtëse mbi shpatë, para se ta mirëmbani produktin.

Pastroni sharrën e degëve:

RBEZIK! Plagosje!

Brezik plagosje dhe rreziku i dëmtimit të produktit.

→ Mos e pastroni produktin me ujë ose me rrëke uji (sidomos rrëke uji me presion të lartë). → Mos pastroni me kimikate, përfshirë benzinën ose solventët. Disa prej tyre mund të shkatërrojne pjesë të rëndësishme prej plastike.

Hapësirat e ajrimit duhet të jenë gjithmonë të pastra.

1. Pastrojeni sharrën e degève me një pece të njomë.
2. Pastroni hapësirat e ajrimit me një furçe të butë (mos përdorni kaçaviöë).
3. Nëse është nevoja, pastrojeni shpatën me një furçë.

Pastrimi i baterisë dhe karikuesit të baterisë:

Sigurohuni që sipërfaqja dhe kontaktet e baterisë dhe të karikuesit të baterisë të jenë gjithmonë të pastra dhe të thata, para se të lidhni karikuesin e baterisë.

Mos përdorni ujë të rrjedhshëm.

→ Karikuesi i baterisë: Pastroni kontaktet dhe pjesët plastike me një leckë të butë, të thatë. → Bateria: Pastroni herëpashere hapësirat e ajrimit dhe lidjet e baterisë me një furçë të butë, të pastër dhe të thatë.

Tendosni zinxhirin [Fig. M1/M2/M3/M4]:

RREZIK DJEGIEJE!

Një zinxhir i tendosur shumë fort mund të shkaktojë mbingarkesë të motorit dhe si pasojë dëmtime, sikurse edhe një tendosje e pamjaftueshme mund të bëjë që zinxhiri të kërcejë jashtë nga shina. Një zinxhir i tërhequr sa duhet ofron rendimentin më të mirë për sharrimin, kohë pune optimale të baterisë dhe zgjat jetëgjatësinë. Për këtë arsye, kontrollojeni tendosjen rregullisht, pasi gjatësia e zinxhirit mund të rritet gjatë përdorimit (veçanërisht kur zinxhiri është i ri; pas montimit të parë duhet të kontrollohet tendosja e zinxhirit, nëse sharra me zinxhir ka qenë në punë për disa minuta).

→ Mos e tendosni zinxhirin menjëherë pas përdorimit, por prisni derisa ai të jetë ftohur.

Çelësi për vidat ⑰ ndodhet në kapakun mbrojtës ⑱.

1. Lironi të dyja vidat ⑰ (Mos i zhvidhosni vidat ⑰).
2. Ngrijeni mbi shpatë zinxhirin ⑩ që ndodhet në mesin e shpatës ⑳. Hapësira duhet të jetë rreth 2 – 3 mm.
3. Rrotulloni vidën rregulluese 24 në drejtim orar, nëse tendosja e zinxhirit është e vogël. Rrotulloni vidën rregulluese 25 në drejtim kundërorar, nëse tendosja e zinxhirit është e madhe.
4. Shtrëngoni sërish të dyja vidat ⑰.
5. Startoni sharrën e degëve për rreth 10 sekonda.
6. Kontrolloni sërish tendosjen e zinxhirit dhe nëse është nevoja rregullojeni.

5. MAGAZINIMI

Nxjerrja jashtë funksionimit [Fig. 012]:

Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Shtyjeni mbulesën mbrojtëse tek shpata dhe mbërthejeni atë, derisa gjuhëza ⑬ të mbërthehet.
2. Higni baterinë.
3. Karikoni baterinë.
4. Pastrojeni sharrën e degëve, baterinë dhe karikuesin e baterisë (shih 4. MIRËMBAJTJA).
5. Ruajeni pompën, baterinë dhe sharrën e degëve në një vend të thatë, të mbyllur dhe të sigurt ndaj ngricave.

Asgjësimi:

(në përputhje me Direktivën 2012/19/EU)

Produkti nuk lejohet të asgjësohet me mbetjet normale të shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret lokale të mbrojtjes së mjedisit.

ME RËNDËSI!

→ Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.

Asgjësimi i baterisë:

Bateria GARDENA përmban celula jonesh litiumi, të cilat në përfundim të jetëgjatësisë së tyre duhet të asgjësohen të ndara nga mbetjet normale të shtëpisë.

Li-ion

ME RËNDËSI!

→ Asgjësojini bateritë nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit. 1. Shkarkoni plotësisht celulat e joneve të litiumit (drejtojuni një servisi GARDENA). 2. Sigurojini kontaktet e celulave të joneve të litiumit kundër lidhjes së shkurtër. 3. Hidhini në përputhje me rregullat celulat e joneve të litiumit.

6. NDREQJA E GABIMEVE

RAEZIK! Plagosje!

Brezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Prisni derisa zinxhiri të jetë ndaluar plotësisht, hiqeni baterinë dhe shtyjeni mbulesën mbrojtëse mbi shpatë, para se të ndreqni gabimet e produktit.

Zëvendësoni rripin [Fig M1/M2/M3/T1]:

RAEZIK! Plagosje!

Plagosje me prerje nga zinxhiri.

→ Gjatë zëvendësimit të zinxhirit përdorni dorashka mbrojtëse.

Kur performanca e prejes ulet ndjeshëm (zinxhiri i dobët), ky duhet të zëvendësohet. Çelësi për vidat ⑰ ndodhet në kapakun mbrojtës ⑱.

Lejohen të përdoren vetëm Zinxhirë dhe Shpata këmbimi originale GARDENA Art. 4048 ose Zinxhiri i këmbimit Art. 4049.

1. Zhvidhosni të dyja vidat ⑰.
2. Hiqni kapakun ②1.
3. Hiqni shpatën ⑳ me zinxhirin ⑲.
4. Hiqni zinxhirin ⑲ nga shpata ⑳.
5. Pastroni njësinë e motorit ①, shpatën ② dhe kapakun ③. Bëni kujdes të veçantë tek guamicionet prej gome që ndodhen në kasë dhe kapak ④.
6. Vendosni zinxhirin ⑲ e ri mbi mbërtheckën e përparme ⑳ të shpatës ⑳. Sigurohuni që zinxhiri lëviz në drejtimin e duhur dhe që mbërhecka e përparme ⑴ është me drejtim lart.
7. Vendoseni shpatën ⑳ në mënyrë të tillë mbi njësinë e motorit ① që kunjat ㉒ të futen te shpata ㉓ dhe që zinxhiri ⑲ të qëndrojë mbi rrotëzën e transmissionit ㉙.
8. Vendoseni sërish kapakun ② mbi njësinë e motorit ①. Tregoni kujdes për guarnicionin prej gome.
9. Shtrëngoni lehtë të dyja vidat ⑰.
10. Tendosni zinxhirin (shih 4. MIRËMBAJTJA).

Problemi Shkaku i mundshëm Ndihma

Kohē pune mē e shkurtēr Zinxhiri ēshtē tendosur shumē fort.

→ Tendosni zinxhirin.(shih Tendosni zinxhirin).

Problemi Shkaku i mundshëm Ndihma

Kohë pune më e shkurtër Zinxhiri nuk është vajosur, pasi nuk ka vaj.		→ Mbushni me vaj zinxhiri.
Sharra e degève nuk ndalet Leva e startit ngec.		→ Hlqeni baterinë dhe lironi levën e startit.
Seti I prerjes nuk është I pastër	Zinxhiri është i topitur ose I dëmtuar.	→ Ndërrojeni zinxhirin.
Zinxhiri është I bilokuar Zinxhiri është tendosur shumë pak.		→ Tendosni zinxhirin.
Sharra e degève vibron shumë	Zinxhiri është tendosur shumë pak.	→ Tendosni zinxhirin.
Sharra e degève nuk starton ose ndalet.LED-i ➊ pulson me ngjyrë të gjelbër [ Fig 04 ]	Bateria është bosh.	→ Karlikoni baterinë.
Sharra e degève nuk starton ose ndalet.LED-i ➊ defektit ndriçon kuq [ Fig 04 ]	Temperatura e baterisë është jashtë diapazonit të lejuar.	→ Pritni derisa temperatura e baterisë të jetë sërisht midis 0 °C - + 45 °C .
	Midis kontakteve të baterisë në sharrën e degève gjenden pika uji ose lagështi.	→ Hiqni pikat e ujit / lagështinë me një leckë të thatë.
	Motori është bilokuar.	→ Largoni pengesën. Stortojini sërish.
Sharra e degève nuk starton ose ndalet.LED-i ➊ defektit pulson kuq [ Fig 04 ]	Produkti ka defekt.	→ Drejtojuni servisit GARDENA.
Sharra e degève nuk starton ose ndalet.LED-i ➊ defektit nuk ndriçon [ Fig 04 ]	Bateria nuk është futur plotësisht në folenë e baterisë.	→ Vendoseni baterinë plotësisht në folenë e baterisë deri sa ajo të fiksohet duke kërcitur.
	Bateria ka defekt.	→ Zëvendësoni baterinë.
	Produkti ka defekt.	→ Drejtojuni servisit GARDENA.
Procesi i karikimit nuk është I mundur.Treguesi i karikimit të baterisë ➊ ndriçon në mënyrë të vazhdueshme [ Fig 03 ]	Bateria nuk është lichur (korrekt).	→ Lidheni baterinë korrekt në karikues.
	Kontaktet e baterisë janë të ndotura.	→ Pastroni kontaktet e baterisë (p. sh. duke e futur dhe nxjerrë disa herë baterinë. Zëvendësoni baterinë, nëse nevojitet).
	Temperatura c baterisë është jashtë diapazonit të lejuar të temperaturës së karikimit.	→ Pritni derisa temperatura e baterisë të jetë sërisht midis 0 °C - + 45 °C .
	Bateria ka defekt.	→ Zëvendësoni baterinë.
Treguesi i karikimit të baterisë ➊ nuk ndriçon [ Fig 03 ]	Spina e karikuesit nuk është futur (korrekt).	→ Futeni spinën (plotësisht) në prizë.
	Priza, kabilloja ose karikuesl kanë defekt.	→ Kontrolloni tensionin e rrjetit. Nëse nevojitet, kontrolloni karikuesin nga një tregtar i aturizar ma kontratë ose nga GARDENA Service.

KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.

1. TË DHËNAT TEKNIKE

Sharrë degësh me bateri	Njësia	Vlera (Art. 14770)
Shpejtësia e zinxhirit m/s	3,8
Gjatësla e rrlpit	mm	200
Llojl I zinxhlrit	px	90
Vëllimi I depozltës së vajit	cm 3	60
Mundësla e zgjatjes sëtubit teleskopik	cm 0 – 50
Pesha(duke përfshlrë baterlnë)	kg	3,5
Niveli i preslonit akustik L pa1) Pasiguria k pa	dB (A)	733
Niveli i fuqisë akustike L wa1) :i matur/i garantuarPasiguria k wa	dB (A)	90 / 933
Dridhja dorë-krah a vihw2) Pasiguria k vhw	m/s 2	11,5

Procesi i matjes në përputhje me: ¹ DIN EN ISO 22868 ² DIN EN ISO 22867

KËSHILLË: Vlera e dhënë e vibrimit të emetuar u mat në përputhje me një procedurë të normuar kontrolli dhe mund të përdoret për krahasimin e veglave elektrike me njëra-tjetrën. Kjo vlerë mund të përdoret edhe për vlerësimin paraprak

të ekspozimit. Vlera e vibrimit të emetuar mund të variojë gjatë përdorimit vetjak të veglës elektrike.

Bateria e sistemit

PBA 18V 2,5Ah W-B

Njësia Vlera (Art. 14903)

Tensioni i baterisë V (DC) 18

Kapaciteti i baterisë Ah 2,5

Numri i pilave (Li-Jon) 5

Karikues baterie të përshtatshëm POWER FOR ALL System: AL 18..CV.

Karikues i baterisë

AL 1810 CV P4A

Njësia Vlera (Art. 14900)

Tensioni i rrjetit V (AC) 220 - 240

Frekuenca e rrjetit Hz 50 – 60

Fuqia nominale W 26

Tensioni i karikimit të baterisë V (DC) 18

Korrenti maks. i karikimit të baterisë mA 1000

Koha e karikimit të baterisë

Diapazoni i lejuar i temperaturës së karikimit °C 0 - 45

Pesha sipas procedurës kg 0,17 EPTA 01:2014

Klasa e mbrojtjes □ / ||

Bateri të përshtatshme POWER FOR ALL System: PBA 18V.

1. AKSESORË

Zinxhir dhe rrlp rezervë GARDENA	Zinxhir dhe rrlp për zëvendëslm. Art. 4048
Zinxhiri i këmbimit GARDENA	Zinxhirë për këmbim. Art. 4049
Vaj për sharrën me zinxhir GARDENA	Për vajosjen e zinxhirit. Art. 6006
Baterla e slstemlt GARDENA PBA 18V/45 P4A PBA 18V/72 P4A	Bateri për kohëzgjatje shtesë pune ose për ta ndërruar,	Art. 14903 Art. 14905
Karlkues I shpejtë baterle GARDENA AL 1830 CV P4A	Për karlikimin e shpejtë të baterlsë POWER FOR ALL System PBA 18V..W-..	Art. 14901

9. SERVISI/GARANCIA

Servisi:

Ju lutemi kontaktoni në adresë në pjesën e pasme.

Deklarata e garancisë:

Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara.

Për të gjithë produktet e reja originale GARDENA, GARDENA Manufacturing GmbH jep 2 vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen për produktet e blera nga një treg dylësor. Kjo garanci i referohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose në fabrikim. Kjo garanci përmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të drejtën të zgjedhim midis këtyre dy mundësive. Ky shërbim u nënshtrohet dispozitave të mëposhtme:

• Produkti është përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.
• As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.
• Për operim janë përdorur vetëm pjesë këmbimi dhe konsumimi originale GARDENA.

- Paraqitja e kuponit tatimor.

Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçimi, rripa trapezoidalë dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit.

Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura. Pretendime të tjera kundër nesh si prodhues, si p.sh. për zhdëmtim, nuk mbulohen nga garancia e prodhuesit. Kjo garanci e prodhuesit nuk prek të drejtat ligjore dhe kontraktuale ekzistuese për garancinë kundrejt tregtarit/shitësit.

Garancia e prodhuesit është objekt i së drejtës të Republikës Federale të Gjermanisë.

Kur bëhet fjalë për një rast garancie, lutemi, dërgojeni produktin me defekt së bashku me një kopje të kuponit tatimor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit GARDENA.

Pjesët e konsumit:

Pjesët e konsumit, si zinxhiri dhe rripi, nuk përfshihen në garanci.
