TCS 2018V P4A - Hekksaks GARDENA - Gratis bruksanvisning og manual

Merke	GARDENA
Modell	TCS 2018V P4A
Produkttype	Batteridrevet teleskopstangsag
Kjedets hastighet	3,8 m/s
Bladlengde	200 mm
Kjedetype	90 px
Oljetankvolum	60 cm³
Teleskoprørets forlengelsesområde	0 – 50 cm
Vekt (med batteri)	3,5 kg
Lydtrykknivå (LpA)	73 dB(A)
Målt / garantert lydeffektnivå (LWA)	90 / 93 dB(A)
Hånd-arm-vibrasjon (avhW)	11,5 m/s²
Strømforsyning	Lithium-ion-batteri 18 V (POWER FOR ALL PBA 18V-system)
Kompatibel batteritype	PBA 18V (f.eks. ref. 14903, 2,5 Ah)
Kompatibel lader	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Ladetid (2,5 Ah-batteri)	80 %: 120 min, 97-100 %: 154 min
Ladetemperaturområde	0 °C – 45 °C
Produsentgaranti	2 år (privat bruk)
Slitedeler	Kjede og blad (dekkes ikke av garantien)
Sikkerhet	Sikkerhetsanordning med to brytere (låseknapp + startspak)

Ofte stilte spørsmål - TCS 2018V P4A GARDENA

Hvordan lader jeg batteriet på stangsagen?

Fjern batteriet fra apparatet, koble laderen til en stikkontakt, og skyv batteriet inn på laderen. Det grønne blinkende lyset indikerer lading, fast lys indikerer full lading. Ladetiden er omtrent 2 timer for et 2,5 Ah-batteri.

Hvordan strammer jeg kjeden på motorsagen?

Løsne de to festeskruene, løft kjeden midt på bladet: avstanden skal være 2-3 mm. Drei justeringsskruen med klokken for å stramme, mot klokken for å løsne. Stram skruene, og kontroller etter noen minutters bruk.

Hva gjør jeg hvis stangsagen ikke starter?

Kontroller først batteriets tilstand: hvis LED-en blinker grønt, lad batteriet. Hvis feil-LED-en lyser rødt, vent til batteriet er avkjølt eller fjern fuktighet fra kontaktene. Hvis feil-LED-en blinker rødt, kontakt GARDENA kundeservice.

Hvordan smører jeg kjeden?

Bruk motorsagolje (ref. GARDENA 6006). Skru av oljetanklokket, hell olje til nivået når merket. Kontroller smøresystemet ved å holde bladet 20 cm over en treflate: etter ett minutt skal oljespor vises.

Hvilket tilbehør er tilgjengelig for denne enheten?

Kompatibelt GARDENA-tilbehør inkluderer: reservekjede og blad (ref. 4048), bare reservekjede (ref. 4049), motorsagolje (ref. 6006), ekstra PBA 18V-batterier (ref. 14903, 14905) og hurtiglader (ref. 14901).

Hvordan rengjør jeg stangsagen?

Rengjør apparatet med en fuktig klut (ikke vann eller høytrykksspyler). Ventilasjonsspalter rengjøres med en myk børste. For batteri og lader, bruk en myk, tørr klut. Ikke bruk kjemikalier.

Hva er garantien på denne GARDENA-enheten?

GARDENA gir 2 års produsentgaranti fra første kjøp for privat bruk. Garantien dekker material- eller produksjonsfeil. Slitedeler (kjede, blad) er unntatt. For garantikrav, returner produktet med kjøpsbevis.

Hvordan transporterer og oppbevarer jeg stangsagen?

Før transport eller oppbevaring, sett på bladbeskyttelsen, fjern batteriet, lad det, rengjør apparatet og oppbevar det på et tørt, lukket og frostfritt sted. Ikke oppbevar ved temperatur over 35 °C eller i direkte sollys.

Hvordan bytter jeg skjærekjeden?

Løsne de to skruene, fjern dekselet, ta av bladet og det gamle kjedet. Rengjør delene. Monter det nye kjedet på bladet i henhold til rotasjonsretningen, sett enheten tilbake på motorenheten, pass på at bolten går gjennom bladet og kjedet griper inn i tannhjulet. Sett på dekselet og stram kjeden.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid hørselsvern, vernebriller, hansker, sklisikre sko og hjelm. Hold apparatet med begge hender. Hold minst 10 m avstand til strømledninger. Arbeid ikke på stige. Fjern batteriet før vedlikehold. Ikke bruk under tordenvær.

BRUKSANVISNING TCS 2018V P4A GARDENA

Accu-beskjæringssaks

Fylle på kjedeolje [bilde 05]:

Sage nede [bilde O6/O9]:

Lutte motorenheten [bilde O10]:

Avfallshåndtering av batteriet:

Bruk vernebriller og hørselsvern.

Bær alltid vernehansker.

Kontroller områdene der grensaven skal brukes, og fjern alle tråder, skjulte elektriske ledninger og andre fremmede objekter.

Montere bæreselen [fig. A3]:

Den medfølgende bæreremmen skal brukes.

NO Accu-beskjæringssaks

1. SIKKERHET 45
2. MONTASJE 47
3. BETJENING 47
4. VEDLIKEHOLD 48
5. LAGRING 49
6. UTBEDRE FEIL 49
7. TEKNISKE DATA 49
8. TILBEHØR 50
9. SERVICE/GARANTI....50

Oversettelse av de originale instruksjonene.

Dette produktet er ikke ment for bruk av personer (inkludert barn) med begrensede fysiske, sensoriske eller åndelige evner eller på grunn av manglende erfaring og/eller manglende kunnskap, dette såfremt de ikke er under oppsyn av en person som er ansvarlig for sikkerheten, eller får instruksjoner av den, om bruken av produktet. Barn skal være under oppsyn for å sikre at de ikke leker med produktet. Vi anbefaler bruk av produktet først for ungdommer fra og med 16 år.

skap, dette såfremt de ikke er under oppsyn av en person som er ansvarlig for sikkerheten, eller får instruksjoner av den, om bruken av produktet. Barn skal være under oppsyn for å sikre at de ikke leker med produktet. Vi anbefaler bruk av produktet først for ungdommer fra og med 16 år.

Riktig anvendelse:

GARDENA Beskjæringssaks er ment for kutting av grener på trær, hekker, busker og stauder med grener opp til maks. 8 cm diameter i den private hus- og hobbyhagen.

→ Beskjæringssaksen skal ikke brukes til felling av trær. Fjern grener i seksjoner, slik at du ikke treffes av grener som faller ned eller grener som faller ned på bakken og spretter opp igjen. Ikke stå under grenen når du kutter. Må ikke brukes for vedlikehold av dammer.

1. SIKKERHET

VIKTIG!

Les nøye gjennom bruksanvisningen og oppbevar denne til senere bruk.

Symboler på produktet:

OBS!

Les bruksanvisningen nøye for å være sikker på at du er kjent med samtlige betjeningsknapper og hvordan de virker.

Bruk øye- og hørselsvern.

Livsfare grunnet strømslag! Hold minst 10 m avstand fra strømledninger.

Bruk alltid vernehansker.

Bruk alltid sklisikre sikkerhetssko.

Bruk alltid vernehjelm.

skal ikke utsettes for regn.

Løperetning til kjedet.

For laderen:

Trekk straks støpselet ut av uttaket hvis ledningen blir skadet eller revet over.

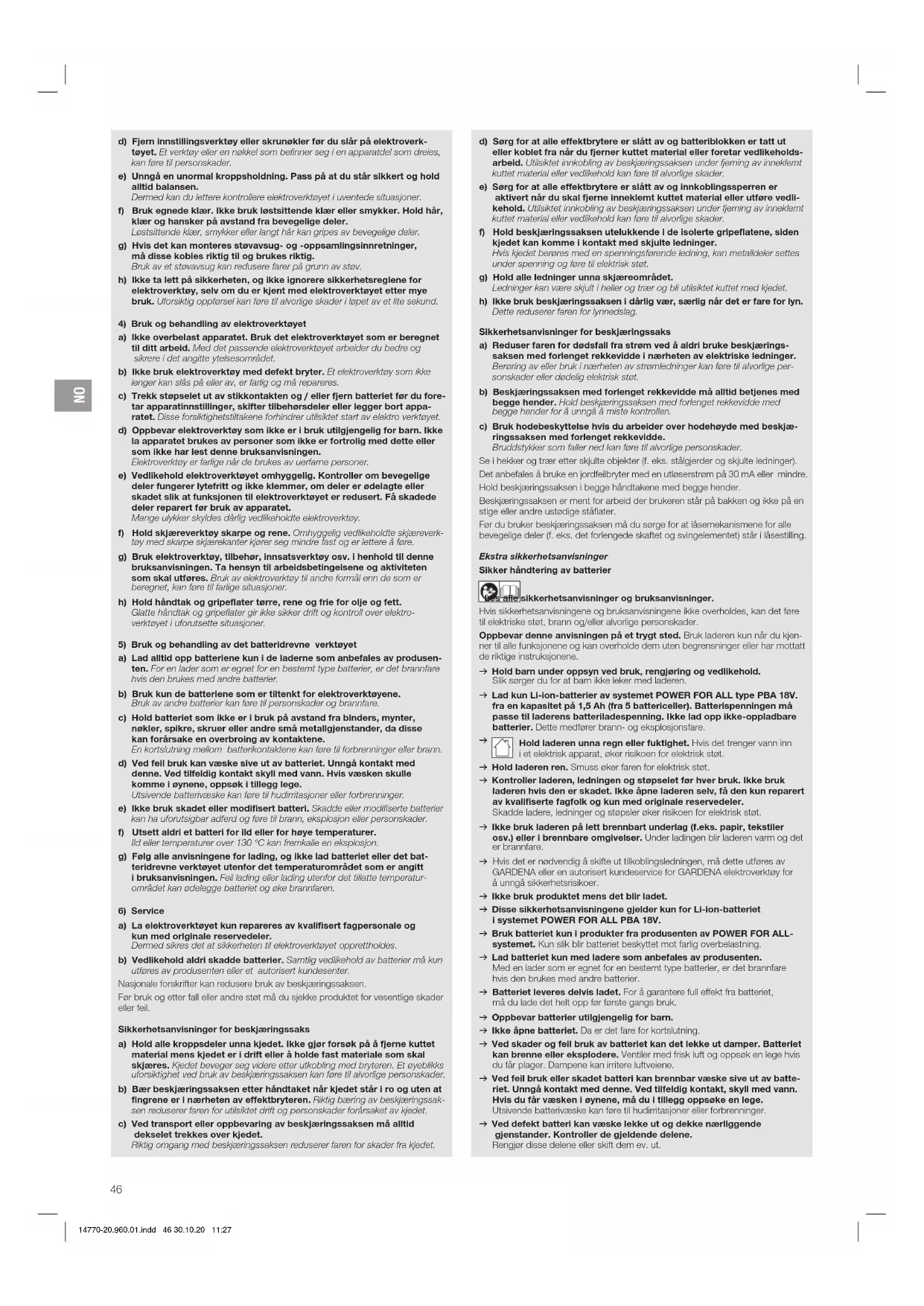

Generelle sikkerhetsanvisninger

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL!

Les alle sikkerhetsanvisninger, anvisninger, bildetekster og tekniske data som dette elektroverktøyet er utstyrt med. Hvis sikkerhetsanvisningene og bruksanvisningene ikke overholdes, kan det føre til elektriske støt, brann og / eller alvorlige personskader.

Oppbevar alle sikkerhetsanvisninger og bruksanvisninger for fremtidig bruk. Begrepet "Elektroverktøy" som brukes i sikkerhetsanvisningene, henviser til strømdrevne elektroverktøy (med strømledning) og batteridrevne elektroverktøy (uten strømledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsplassen ren og godt belyst.

Rot eller ubelyste arbeidsområder kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i eksplosjonsfarlige omgivelser der det kan befinne seg brennbare væsker, gasser eller støvtyper. Elektroverktøy produserer gnister som kan antenne støv eller damp.

c) Hold barn og andre personer på avstand under bruk av elektroverktøyet. Ved distraksjon kan du miste kontrollen over apparatet.

2) Elektrisk sikkerhet

a) Tilkoblingsstøpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet skal ikke på noen måte forandres. Ikke bruk adapterstøpsel sammen med jordede elektroverktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordede overflater som på rør, varmeapparater, komfyrer og kjøleskap.

c) Hold elektroverktøy på avstand fra regn eller fuktighet. Inntrengning av vann i et elektroverktøy øker risikoen for et elektrisk slag.

d) Ikke bruk tilkoblingsledningen til formålsfremmede ting, bære eller henge opp elektroverktøyet, eller trekke støpselet ut av stikkontakten. Hold kabelen på avstand fra varme, olje, skarpe kanter eller bevegelige apparatdeler. Skadede eller viklede kabler øker risikoen for et elektrisk støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke skjøteledninger som også er egnet for bruk utendørs. Bruk av en forlengelsesledning som er egnet for bruk utendørs, reduserer risikoen for elektrisk støt.

f) Når driften av elektroverktøyet ikke kan unngås i fuktige omgivelser, bruk en feilstrømsvernbryter. Bruk av en feilstrømsvernbryter reduserer risikoen for et elektrisk støt.

3) Sikkerhet for personer

a) Vær oppmerksom, pass på hva du gjør, og vær fornuftig når du skal arbeide med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikk med uforsiktighet kan ved bruk av elektroverktøyet føre til alvorlige personskader.

b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig verneutstyr, slik som støvmaske, sklisikre sikkerhetssko, vernehjelm eller hørselvern, avhengig av type og bruk av elektroverktøyet, reduserer risikoen for skader.

c) Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er utkoblet før du kobler det til strømforsyningen og/eller batteriet, tar det opp eller bærer det.

Hvis du bærer elektroverktøyet med fingeren på bryteren eller kobler det til strømforsyningen mens det er påslått, kan det føre til ulykker.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende del, kan føre til personskader.

e) Unngå unormal kroppsholdning. Pass på at du står støtt og holder alltid balansen. Dermed kan du lettere kontrollere elektroverktøyet i uventede situasjoner.

f) Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker på avstand fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan gripes av bevegelige deler.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må disse kobles riktig til og brukes riktig. Bruk av støvavsug kan redusere farer på grunn av støv.

h) Ikke ta lett på sikkerheten, og ikke ignorer sikkerhetsreglene for elektroverktøy, selv om du er kjent med elektroverktøyet etter mye bruk. Uforsiktig oppførsel kan føre til alvorlige skader i løpet av et lite sekund.

4) Bruk og behandling av elektroverktøyet

a) Ikke overbelast apparatet. Bruk det elektroverktøyet som er beregnet for ditt arbeid. Med det passende elektroverktøyet arbeider du bedre og sikrere i det angitte ytelsesområdet.

b) Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås på eller av, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du foretar apparatinnstillinger, skifter tilbehørsdeler eller legger bort apparatet. Disse forsiktighetstiltakene forhindrer utilsiktet start av elektroverktøyet.

d) Oppbevar elektroverktøy som ikke er i bruk utilgjengelig for barn. Ikke la apparatet brukes av personer som ikke er fortrolige med dette eller som ikke har lest denne bruksanvisningen. Elektroverktøy er farlige når de brukes av uerfarne personer.

e) Vedlikehold elektroverktøyet omhyggelig. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er ødelagte eller skadet slik at funksjonen til elektroverktøyet er redusert. Få skadede deler reparert før bruk av apparatet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

f) Hold skjæreverktøy skarpe og rene. Omhyggelig vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, innsatsverktøy osv. i henhold til denne bruksanvisningen. Ta hensyn til arbeidsbetingelsene og aktiviteten som skal utføres. Bruk av elektroverktøy til andre formål enn de som er beregnet, kan føre til farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gir ikke sikker håndtering og kontroll over elektroverktøyet i uforutsette situasjoner.

5) Bruk og behandling av det batteridrevne verktøyet

a) Lad alltid opp batteriene kun i laderne som anbefales av produsenten. For en lader som er egnet for en bestemt type batterier, er det brannfare hvis den brukes med andre batterier.

b) Bruk kun de batteriene som er tiltenkt for elektroverktøyene. Bruk av andre batterier kan føre til personskader og brannfare.

c) Hold batteriet som ikke er i bruk på avstand fra binders, mynter, nøkler, spikre, skruer eller andre små metallgjenstander, da disse kan forårsake en overbroing av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

d) Ved feil bruk kan væske sive ut av batteriet. Unngå kontakt med denne. Ved tilfeldig kontakt skyll med vann. Hvis væsken skulle komme i øynene, oppsøk i tillegg lege. Utsivende batterivæske kan føre til hudirritasjoner eller forbrenninger.

e) Ikke bruk skadet eller modifisert batteri. Skadde eller modifiserte batterier kan ha uforutsigbar atferd og føre til brann, eksplosjon eller personskader.

f) Utsett aldri et batteri for ild eller for høye temperaturer. Ild eller temperaturer over 130 °C kan fremkalle en eksplosjon.

g) Følg alle anvisningene for lading, og ikke lad batteriet eller det batteridrevne verktøyet utenfor det temperaturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke brannfaren.

6) Service

a) La elektroverktøyet kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Dermed sikres det at sikkerheten til elektroverktøyet opprettholdes.

b) Vedlikehold aldri skadde batterier. Alt vedlikehold av batterier må kun utføres av produsenten eller et autorisert kundesenter. Nasjonale forskrifter kan redusere bruk av beskjæringssaksen.

Før bruk og etter fall eller andre støt må du sjekke produktet for vesentlige skader eller feil.

Sikkerhetsanvisninger for beskjæringssaks

a) Hold alle kroppsdeler unna kjedet. Ikke gjør forsøk på å fjerne kuttet materiale mens kjedet er i drift, eller å holde fast materiale som skal skjæres. Kjedet beveger seg videre etter utkobling med bryteren. Et øyeblikks uforsiktighet ved bruk av beskjæringssaksen kan føre til alvorlige personskader.

b) Bær beskjæringssaksen etter håndtaket når kjedet står i ro, og uten at fingrene er i nærheten av effektbryteren. Riktig bæring av beskjæringssaksen reduserer faren for utilsiktet drift og personskader forårsaket av kjedet.

c) Ved transport eller oppbevaring av beskjæringssaksen må alltid dekselet trekkes over kjedet. Riktig omgang med beskjæringssaksen reduserer faren for skader fra kjedet.

d) Sørg for at alle effektbrytere er slått av og batteriblokken er tatt ut eller koblet fra når du fjerner kuttet materiale eller foretar vedlikeholdsarbeid. Utilsiktet innkobling av beskjæringssaksen under fjerning av inneklemt kuttet materiale eller vedlikehold kan føre til alvorlige skader.

e) Sørg for at alle effektbrytere er slått av og innkoblingssperren er aktivert når du skal fjerne inneklemt kuttet materiale eller utføre vedlikehold. Utilsiktet innkobling av beskjæringssaksen under fjerning av inneklemt kuttet materiale eller vedlikehold kan føre til alvorlige skader.

f) Hold beskjæringssaksen utelukkende i de isolerte gripeflatene, siden kjedet kan komme i kontakt med skjulte ledninger. Hvis kjedet berøres med en spenningsførende ledning, kan metalldeler settes under spenning og føre til elektrisk støt.

g) Hold alle ledninger unna skjæreområdet. Ledninger kan være skjult i hekker og trær og bli utilsiktet kuttet med kjedet.

h) Ikke bruk beskjæringssaksen i dårlig vær, særlig når det er fare for lyn. Dette reduserer faren for lynnedslag.

Sikkerhetsanvisninger for beskjæringssaks

a) Reduser faren for dødsfall fra strøm ved å aldri bruke beskjæringssaksen med forlenget rekkevidde i nærheten av elektriske ledninger. Berøring av eller bruk i nærheten av strømledninger kan føre til alvorlige personskader eller dødelig elektrisk støt.

b) Beskjæringssaksen med forlenget rekkevidde må alltid betjenes med begge hender. Hold beskjæringssaksen med forlenget rekkevidde med begge hender for å unngå å miste kontrollen.

c) Bruk hodebeskyttelse hvis du arbeider over hodehøyde med beskjæringssaksen med forlenget rekkevidde. Bruddstykker som faller ned kan føre til alvorlige personskader.

Se i hekker og trær etter skjulte objekter (f.eks. stålgjerder og skjulte ledninger). Det anbefales å bruke en jordfeilbryter med en utløserstrøm på 30 mA eller mindre. Hold beskjæringssaksen i begge håndtakene med begge hender. Beskjæringssaksen er ment for arbeid der brukeren står på bakken og ikke på en stige eller andre ustødige ståflater.

Før du bruker beskjæringssaksen må du sørge for at låsemekanismene for alle bevegelige deler (f.eks. det forlengede skaftet og svingelementet) står i låsestilling.

Sikker håndtering av batterier

sikkerhetsanvisninger og bruksanvisninger.

Hvis sikkerhetsanvisningene og bruksanvisningene ikke overholdes, kan det føre til elektriske støt, brann og/eller alvorlige personskader.

Oppbevar denne anvisningen på et trygt sted. Bruk laderen kun når du kjenner til alle funksjonene og kan overholde dem uten begrensninger eller har mottatt de riktige instruksjonene.

→ Hold barn under oppsyn ved bruk, rengjøring og vedlikehold. Slik sørger du for at barn ikke leker med laderen.

→ Lad kun Li-Ion-batterier av systemet POWER FOR ALL type PBA 18V. fra en kapasitet på 1,5 Ah (fra 5 battericeller). Batterispenningen må passe til laderens batteriladespenning. Ikke lad opp ikke-oppladbare batterier. Dette medfører brann- og eksplosjonsfare.

→ Hold laderen unna regn eller fuktighet. Hvis det trenger vann inn i et elektrisk apparat, øker risikoen for elektrisk støt.

→ Hold laderen ren. Smuss øker faren for elektrisk støt.

→ Kontroller laderen, ledningen og støpselet før hver bruk. Ikke bruk laderen hvis den er skadet. Ikke åpne laderen selv, få den kun reparert av kvalifiserte fagfolk og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.

→ Ikke bruk laderen på lett brennbart underlag (f.eks. papir, tekstiler osv.) eller i brennbare omgivelser. Under ladingen blir laderen varm og det er brannfare.

→ Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette utføres av GARDENA eller en autorisert kundeservice for GARDENA elektroverktøy for å unngå sikkerhetsrisikoer.

→ Ikke bruk produktet mens det blir ladet.

→ Disse sikkerhetsanvisningene gjelder kun for Li-ion-batteriet i systemet POWER FOR ALL PBA 18V.

→ Bruk batteriet kun i produkter fra produsenten av POWER FOR ALL-systemet. Kun slik blir batteriet beskyttet mot farlig overbelastning.

→ Lad batteriet kun med ladere som anbefales av produsenten. Med en lader som er egnet for en bestemt type batterier, er det brannfare hvis den brukes med andre batterier.

→ Batteriet leveres delvis ladet. For å garantere full effekt fra batteriet, må du lade det helt opp før første gangs bruk.

→ Oppbevar batterier utilgjengelig for barn.

→ Ikke åpne batteriet. Da er det fare for kortslutning.

→ Ved skader og feil bruk av batteriet kan det lekke ut damper. Batteriet kan brenne eller eksplodere. Ventiler med frisk luft og oppsøk en lege hvis du får plager. Dampene kan irritere luftveiene.

→ Ved feil bruk eller skadet batteri kan brennbar væske sive ut av batteriet. Unngå kontakt med denne. Ved tilfeldig kontakt, skyll med vann. Hvis du får væsken i øynene, må du i tillegg oppsøke en lege. Utsivende batterivæske kan føre til hudirritasjoner eller forbrenninger.

→ Ved defekt batteri kan væske lekke ut og dekke nærliggende gjenstander. Kontroller de gjeldende delene. Rengjør disse delene eller skift dem eventuelt ut.

→ Ikke kortslutt batteriet. Hold batteriet som ikke er i bruk, på avstand fra binders, mynter, nøkler, spikre, skruer eller andre små metallgjenstander som kan forårsake en overbroing av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. → Batteriet kan bli skadet av spisse gjenstander, som f.eks. spiker eller skrutrekkere, eller fra andre kraftpåvirkninger. Det kan føre til en intern kortslutning og batteriet kan begynne å brenne, ryke, eksplodere eller bli overopphetet. → Vedlikehold aldri skadde batterier. Alt vedlikehold av batterier må kun utføres av produsenten eller et autorisert kundesenter. Beskytt batteriet mot varme, f.eks. mot kontinuerlig direkte sollys, brann, smuss, vann og fuktighet. Det er fare for kortslutning. → Bruk og lagre batteriet kun ved en omgivelsestemperatur mellom -20 °C og +50 °C. Om sommeren må du ikke la batteriet ligge f.eks. i bilen. Ved temperaturer < 0 °C kan det skje en apparatspesifikk effektbegrensning. → Lad batteriet kun ved omgivelsestemperaturer mellom 0 °C og +45 °C. Lading utenfor temperaturområdet kan skade batteriet eller øke brannfaren.

Elektrisk sikkerhet

FARE! Hjertestans!

Dette produktet genererer et elektromagnetisk felt under drift. Dette feltet kan under visse betingelser påvirke funksjonen til aktive eller passive medisinske implantater. For å utelukke fare ved situasjoner som kan føre til alvorlige eller dødelige personskader, skal personer med et medisinsk implantat rådføre seg med lege og produsenten av implantatet før bruk av dette produktet.

Laderen må kun kobles til med vekselspenningen som er angitt på typeskiltet. Ikke under noen omstendigheter må noen del av produktet jordes.

Ikke bruk produktet når det er fare for tordenvær.

Beskytt batterikontaktene mot fuktighet.

Personlig sikkerhet

Mindre deler kan lett svelges. Plastposer utgjør fare for kvelning for småbarn. Hold småbarn på avstand under monteringen.

Beskjæringssaksen skal kun brukes på riktig måte og til det den er ment for. Brukeren er ansvarlig for ulykker eller fare som andre personer eller deres eiendom utsettes for. Vær spesielt oppmerksom på at det er fare for tredjepersoner ved den større arbeidsradiusen når den teleskopiske tilpasningen er stilt inn.

Når du bruker hørselsvern og på grunn av lyden som produktet lager, kan det være at du ikke merker at personer nærmer seg.

Det må alltid brukes passende klær, hansker og kraftige sko.

Unngå kontakt med kjedens olje, spesielt hvis du reagerer allergisk på den. Kontroller områdene der beskjæringssaksen skal brukes, og fjern wire, skjulte elektriske kabler og andre fremmedobjekter.

Alle innstillingsarbeider (vippe kuttehodet, endre lengde på teleskoprøret) må gjøres med påsatt beskyttelsesdeksel, og beskjæringssaksen skal ikke settes på sverdet.

Før bruk og etter at maskinen har fått et kraftig støt, må en kontrollere maskinen for tegn på brudd eller skade og reparere den etter behov.

Arbeid aldri med en ufullstendig beskjæringssaks eller en der det er blitt foretatt uautoriserte modifiseringer.

Bruk av elektriske verktøy krever omtanke og forsiktighet.

Ikke bruk beskjæringssaksen dersom beskyttelsesinnretningene er skadet.

Ved bruk av beskjæringssaksen må en ikke bruke stige.

• for beskjæringssaksen forblir uten tilsyn;
• før du fjerner en blokkering;
• før beskjæringssaksen kontrolleres eller rengjøres, eller før det utføres arbeider på den;
• når du støter på en gjenstand. Beskjæringssaksen må først brukes igjen når det er absolutt garantert at hele beskjæringssaksen er i sikker driftstilstand;
• hvis beskjæringssaksen begynner å vibrere uvanlig sterkt. Produktet bør kontrolleres av et serviceverksted før den brukes videre. Overdreven vibrasjon kan føre til skade;
• før du gir produktet til en annen person.

FARE FOR PERSONSKADE!

Ikke berør kjedet.

Hvis produktet ble varmt under drift, må produktet avkjøles før lagring.

Vær oppmerksom på fallende kuttet material.

Arbeid kun ved dagslys eller når det er god sikt.

2. MONTASJE

FARE! Personskader!

for kuttskader hvis produktet starter utilsiktet.

→ Ta ut batteriet og skyv beskyttelsesdekselet over sverdet før du monterer produktet.

I leveringsomfanget er beskjæringssaksen, batteriet, laderen, kjede, sverd, beskyttelsesdekselet med unbrakonøkkel og bruksanvisningen.

Montere teleskopskaftet [fig. A1/A2]:

Montere bærebelte [fig. A3]:

Det medleverte bærebeltet må brukes.

1. Åpne beltelasken ④, klem den rundt holmen og skru fast med skruen ⑤.
2. Heng karabinkroken ⑥ på beltelasken ④.
3. Still inn beltet med hurtiglåsen til ønsket lengde.

3. BETJENING

FARE! Personskader!

for kuttskader hvis produktet starter utilsiktet.

→ Vent til kjedet er stanset, ta ut batteriet og skyv beskyttelsesdekselet over sverdet før du stiller inn eller transporterer produktet.

Lade batteriet [fig. 01/02/03]:

→ Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med spesifikasjonene på laderens typeskilt.

Batteri og lader er ikke inkludert i leveransen av GARDENA beskjæringssaks art 14770-55.

Med den intelligente ladeprosessen blir ladetilstanden til batteriet automatisk registrert og ladet med optimal ladestrøm i forhold til batteri-temperaturen og -spenningen.

Slik blir batteriet skånet og forblir alltid helt oppladet når det oppbevares i laderen.

1. Trykk på opplåsingstasten Ⓐ og ta batteriet Ⓑ ut av batteriopptaket Ⓓ.
2. Koble batteriladeren © til et strømuttak.
3. Skyv batteriladeren © på batteriet ®.

Når batteriladelampen Ⓛ på laderen blinker grønt, blir batteriet ladet.

Når batteriladelampen Ⓤ på laderen lyser permanent grønt, er batteriet fulladet (ladevarighet, se 7. TEKNISKE DATA).

1. Kontroller ladetilstanden i regelmessige intervaller ved lading.
2. Når batteriet Ⓑ er fulladet, kan du koble batteriet Ⓑ fra laderen Ⓓ.

Betydning av visningselementene:

Når batteriet ikke er satt inn, signaliserer det permanente lyset til batteriladelampen ☺ at strømstøpselet er satt i stikkontakten og at laderen er klar til bruk.

Visning av batteriladetilstanden Ⓟ på produktet [fig. O4/O14]: Når produktet startes, vises batteriladetilstanden Ⓟ i 5 sekunder.

Batteriladetilstand – visning av batteriladetilstand

Fylle på kjedeolje [fig. 05]:

Skader grunnet kjedebrudd kan oppstå dersom kjedet på sverdet ikke smøres tilstrekkelig.

Kontroller før hver bruk at nødvendig mengde kjedeolje tilsettes.

Vi anbefaler GARDENA motorsagolje art. 6006 eller mineralsk kjedeolje med samme kvalitet fra faghandelen.

1. Skru av oljetanklokket ①.
2. Fyll på kjedeolje i påfyllingsstussen ⑧ til kontrollvinduet ⑨ er helt fylt med olje.
3. Skru oljetanklokket ⑦ på påfyllingsstussen igjen ⑧.
4. Kontroller oljesmøresystemet.

Dersom det søles olje over produktet, må det rengjøres grundig.

Kontroller oljesmøresystemet [fig. 06]:

→ Rett sverdet ⑳ med ca. 20 cm avstand på en lys tre-kutteflate. Etter ett minutts drift av maskinen må flaten vise tydelig tegn på oljespor.

Sverdet ⑳ må aldri komme i kontakt med sand eller bakken, fører til økt slitasje av kjedet!

Arbeidsposisjoner:

Beskjæringssaksen kan drives i 2 arbeidsposisjoner (oppe / nede). For en ren snittkant bør tykke grener sages av i to trinn (Lignende bilde).

Sage oppe (tykke grener) [fig. 06 /07 /08]:

1. Sag grenen nedenfra til maks. 1/3 av diameteren (kjedet skyver mot fremre anslag ⓐ).
2. Sag av grenen ovenfra (kjedet trekker på bakre anslag ⑥).

Sage under [fig. 06/09]:

→ Sag av grenen ovenfra (kjedet trekker på bakre anslag ⑥).

Vippe motorenheten [fig. O10]:

Motorenheten ① kan vippes i 15°-trinn fra 60° til - 60°.

1. Hold begge de oransje knappene ⑪ trykket inn og vipp motorenheten ① i ønsket retning.
2. Slipp begge de oransje knappene ⑪ og la motorenheten ① gå i lås.

Kjøre ut teleskoprøret [fig. 011]:

Teleskoprøret ② kan kjøres ut trinnløst opp til 50 cm.

1. Løsne den oransje mutteren ⑫.
2. Kjør teleskoprøret ② ut til ønsket lengde.
3. Trekk til den oransje mutteren ⑫ igjen.

Starte beskjæringssaksen [fig. 01/012/013/014]:

FARE! Personskader!

→ Ikke overstyr sikkerhetsinnretningene eller bryteren. Fest for eksempel ikke startspaken på håndtaket.

Før arbeidsstart må en sjekke følgende betingelser:

- Er det fylt på tilstrekkelig kjedeolje og er smøresystemet blitt kontrollert (se 3. BETJENING).

- Er kjedet strammet (se 4. VEDLIKEHOLD).

Starte:

Produktet er utstyrt med en sikkerhetsmekanisme med to brytere (startspak med innkoblingssperre) som forhindrer utilsiktet innkobling av produktet.

1. Sett batteriet Ⓑ inn i batteriopptaket Ⓓ inntil det klikker på plass.
2. Åpne smekklåsen ⑬ til beskyttelsesdekselet og fjern den fra sverdet.
3. Hold beskjæringssaksen med én hånd på teleskoprøret på den isolerte gripeflaten på teleskoprøret ② og den andre hånden på håndtaket ⑭.
4. Skyv innkoblingssperren ⑮ fremover og trekk i startspaken ⑯. Beskjæringssaksen starter og batteriladetilstanden ⑪ vises i 5 sekunder.
5. Slipp innkoblingssperren ⑮.

Stoppe:

1. Slipp startspaken ⑯. Beskjæringssaksen stopper.
2. Skyv beskyttelsesdekselet over sverdet og smekk sammen til smekklåsen ⑬ går i lås.
3. Trykk på opplåsingstasten Ⓐ og ta batteriet Ⓑ ut av batteriopptaket Ⓓ.

4. VEDLIKEHOLD

! Personskader! for kuttskader hvis produktet starter utilsiktet.

→ Vent til kjedet har stanset, ta ut batteriet og skyv beskyttelsesdekselet over sverdet før du vedlikeholder produktet.

Rengjøre beskjæringssaksen:

! Personskader! Fare for personskader og risiko for skade på produktet.

→ Produktet må ikke rengjøres med vann eller vannstråle (spesielt ikke med høytrykksstråle).

→ Ikke bruk kjemikalier, inkl. bensin eller løsningsmidler, til rengjøring. Enkelte av dem kan ødelegge viktige plastdeler.

1. Beskjæringssaksen må rengjøres med en fuktig klut.
2. Rengjør luftslissen med en myk børste (ikke bruk skrutrekker).
3. Sverdet rengjøres ev. med en børste.

Rengjøre batteri og batterilader:

Se til at overflaten og kontaktene til batteriet og batteriladeren alltid er rene og tørre før du kobler til batteriladeren.

Ikke bruk rennende vann.

→ Batterilader: Rengjør kontaktene og plastdelene med en myk, tørr klut.

→ Batteri: Rengjør lufteslissene og tilkoblingene til batteriet av og til med en myk, ren og tørr pensel.

Stramme kjedet [fig. M1/M2/M3/M4]:

FORBRENNINGSFARE!

Et for stramt kjede kan føre til overbelastning av motoren og skader, mens for liten stramming kan føre til at kjedet hopper ut av skinnen. Et riktig strammet kjede gir best sageegenskaper, optimal batterilevetid og forlenger brukstiden. Derfor må du regelmessig kontrollere spenningen, siden kjedelengden ved bruk kan utvide seg (spesielt når kjedet er nytt, etter første montering må en kontrollere kjedespenningen, når kjedesagen har vært i drift noen minutter).

→ Men ikke etterstram kjedet omgående etter bruk, vent til det har avkjølt seg.

Unbrakonøkkelen for skruene ⑰ befinner seg i beskyttelsesdekselet ⑱.

1. Løsne begge skruene ⑰ (ikke skru skruene ⑰ ut!).
2. Løft kjedet ⑲ opp midt på sverdet ⑳. Spalten skal være ca. 2 – 3 mm.
3. Skru innstillingsskruen ②④ med urviseren dersom kjedespenningen er for liten. Skru innstillingsskruen ②④ mot urviseren dersom kjedespenningen er for sterk.
4. Trekk til begge skruene ⑰ igjen.
5. Start beskjæringssaksen i ca. 10 sek.
6. Kontroller kjedestrammingen på nytt og etterjuster om nødvendig.

5. LAGRING

Ta ut av bruk [ fig. 012]:

Produktet må oppbevares utilgjengelig for barn.

1. Skyv beskyttelsesdekselet over sverdet og smekk sammen til smekklåsen ⑬ går i lås.
2. Ta ut batteriet.
3. Lad batteriet.
4. Rengjør beskjæringssaksen, batteriet og batteriladeren (se 4. VEDLIKEHOLD).
5. Oppbevar beskjæringssaksen, batteriet og batteriladeren på et tørt, lukket og frostsikkert sted.

Avfallshåndtering:

GARDENA-batteriet inneholder litiumion-elementer, som ved utløp av levetiden skal kastes separat fra det normale husholdningsavfallet.

Li-ion

VIKTIG!

→ Kast batteriene via eller på den lokale resirkuleringsinnsamlingsstasjonen.

1. Lad litiumionelementene fullstendig ut (henvend deg til GARDENA service).
2. Sikre litiumionelementkontakter mot kortslutning.
3. Kast litiumionelementene på fagmessig riktig måte.

6. UTBEDRE FEIL

FARE! Personskader!

for kuttskader hvis produktet starter utilsiktet.

→ Vent til kjedet har stanset, ta ut batteriet og skyv beskyttelsesdekselet over sverdet før du utbedrer feilen på produktet.

Skifte kjede [fig. M1/M2/M3/T1]:

FARE! Personskader!

skader grunnet kjedet.

→ Bruk vernehansker når du skifter ut kjedet.

Når kutteeffekten avtar følbart (stumpt kjede), må det skiftes ut. Unbrakonøkkelen for skruene ⑰ befinner seg i beskyttelsesdekselet ⑱.

Bruk kun original GARDENA reservekjede og sverd art. 4048 eller reservekjedet art. 4049.

1. Skru ut begge skruene ⑰.
2. Ta av dekselet ⑳.
3. Ta av sverdet ⑳ med kjedet ⑲.
4. Ta av kjedet ⑲ fra sverdet ⑳.
5. Rengjør motorenheten ①, sverdet ⑳ og dekselet ⑳. Vær spesielt oppmerksom på gummitetningene i huset og dekselet ⑳.
6. Trekk det nye kjedet ⑲ over det fremre anslaget ⑨ til sverdet ⑳. Sørg for at kjedet går i riktig retning og at det fremre anslaget ⑪ peker oppover.
7. Sett sverdet ⑳ på motorenheten ① slik at bolten ② føres gjennom sverdet ⑳ og kjedet ⑲ er lagt rundt drivpinjongen ⑳.
8. Sett dekselet ⑳ på motorenheten ① igjen. Pass på gummitetningen.
9. Trekk begge skruene ⑰lett til igjen.
10. Stram kjedet (se 4. VEDLIKEHOLD).

Problem Mulig årsak Utbedring

Kort løpetid	Kjedet er strammet for sterkt.	→Stram kjedet.(sc Stramme kjedeß).
	Kjedet er ikke smurt fordi det mangler olje.	→Fyll på kjedeolje.
Beskjæringssaksen kanIkke stoppes	Startspaken er klemt fast. →	Ta ut batteriet og løsnestartspaken.
Skjærebildet er urent	Kjedet er sløvt eller skadet.	→Skift ut kjedct.
Kjedet klemmer	Kjedet er strammet for lite.	→Stram kjedet.
Beskjæringssaksenvlbrerer kraftig	Kjedet er strammet for lite.	→Stram kjedet.
Beskjæringssaksen starterIkke eller stopper.LED Ⓐ blinker grønt[fig. 04]	Batteriet er tomt.	→Lad batteriet.
Beskjæringssaksen starterIkke eller stopper.Fell-LED ⚫ lyser rødt[fig. 04]	Batteritemperaturen er utenfordet tillatte området.	→Vent til batteritemperaturenligger mellom 0 °C – +45 °C lgjen.
	Det er vanndråper ellerfuktighet mellom batteri-kontaktene på beskjærings-saksen.	→Fjern vanndråpene/fuktlig-heten med en tørr klut.
	Motoren er blokkert.	→Fjern hindringen.Start på nytt.
Beskjæringssaksen starterIkke eller stopper.Feil-LED ⚫ blinker rødt[fig. 04]	Produktet er defekt.	→Henvend deg til GARDENAservice.
Beskjæringssaksen starterIkke eller stopper.Fell-LED ⚫ lyser Ikke[fig. 04]	Batteriet er ikke satt helt inni batteriopptaket.	→Sett batteriet helt inni batteriopptaket til du hørerat det smetter på plass.
	Batteriet er defekt.	→Skift ut batteriet.
	Produklet er defekt.	→Henvend deg til GARDENAservice.
Ladling er Ikke mullg.Batteriladelampen ⚫lyser permanent[fig. 03]	Batterlet er ikke satt (riktlg) på.	→Sett batteriet riktlg påladeren.
	Batterikontaktene er skitne.	→Rengjør batterikontaktene(f. eks. ved å koble batteriettil og fra flere ganger. Skiftev. ut batteriet).
	Batteritemperaturen erutenfor det tillatte lade-temperaturområdet.	→Vent til batteritemperaturenligger mellom 0 °C – +45 °C lgjen.
	Batteriet er defekt.	→Skift ut batteriet.
Batterlladelampen ⚫ lyserIkke [fig. 03]	Stromstøpsellet til laderen erikke satt (riktlg) inn.	→Sett strømstøpsellet (helt) inni stikkontakten.
	Stikkontakt, strømledning ellerlader er defekt.	→Kontroller nettspenningen.Få ev. laderen kontrollertav en autorisert forhandlereller av GARDENA Service.

MERK: Henvend deg til GARDENA servicesenter ved andre fell. Reparasjoner skal kun foretas av GARDENA servicesentre samt fagforhandlere som er autorisert av GARDENA.

Måleprosess i henhold til: 1 DIN EN ISO 22868 2 DIN EN ISO 22867 7. TEKNISKE DATA

Accu-beskjæringssaks	Enhet	Verdl (art. 14770)
Kjedehastlighet	m/s	3,8
Sverdlengde	mm	200
Kjedetype	px	90
Volum til oljetanken	cm 3	60
Teleskoprørets justerbare lengde	cm	0 – 50
Vekt (Inkludert batterl) kg	3,5
Lydtrykknivå lpt1) Usikkerhet kpt	dB (A)	733
Accu-beskjæringssaks	Enhet Verdl (art. 14770)
Lydeffektivå LWA11 :målt/garantertUsikkerhet kWA	dB (A)	90 / 933
Hånd/arm-vibrasjon avtw20 Usikkerhet ktwh	m/s2	11,5

MERK: Den angitte vibrasjonsemisjonsverdien ble målt iht. en standardisert testprosess og kan brukes til å sammenligne elektroverktøy med hverandre. Denne verdien kan også brukes til foreløpig bedømmelse av ekspositionen.

Vibrasjonsemisjonsverdien kan variere i løpet av faktisk bruk av elektroverktøyet.

Systembatteri	Enhet Verdi (art. 14903)
PBA 18V 2,5Ah W-B

Batterispenning V (DC) 18

Batterikapasitet Ah 2,5

Antall celler (Li-Ion) 5

Egnede POWER FOR ALL System batteriladere: AL 18..CV.

Batterilader	Enhet Verdi (art. 14900)
AL 1810 CV P4A

Nettspenning V (AC) 220 – 240

Nettfrekvens Hz 50 – 60

Nominell effekt W 26

Batteriladespenning V (DC) 18

Maks. batteri-ladestrom mA 1000

Batteriladetid 80% /97 – 100 % (ca.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244

Tillatt ladetemperatur-område

°C 0 – 45

Vekt i henhold til EPTA-Procedure 01:2014

kg 0,17

Verneklasse

☐ / II

Egnede POWER FOR ALL System batterier: PBA 18V.

8. TILBEHØR

GARDENA Reservekjede og sverd	Kjede og sverd for utskifting.	art. 4048
GARDENA Reservekjede	Kjede til utskiftning.	art. 4049
GARDENA Kjedesag olje	For smøring av kjedet.	art. 6006
GARDENA SystembatteriPBA 18V/45 P4APBA 18V/72 P4A	Batteri for ekstra driftstid eller til utskiftning.	art. 14903art. 14905
GARDENA Batterl-hurtig-lader AL 1830 CV P4A	For rask lading av POWER FOR ALL System-batterlerPBA 18V..W-..	art. 14901

9. SERVICE/GARANTI

Service:

Ta kontakt med adressen på baksiden.

Garantierklæring:

Ved garantikrav blir du ikke påkrevd avgifter for tjenestene som leveres. GARDENA Manufacturing GmbH gir 2 års garanti på alle nye originale GARDENA-produkter fra dato for første kjøp fra forhandleren, dersom produktet utelukkende har vært i privat bruk. Denne produsentgarantien gjelder ikke for produkter som er kjøpt på sekundærmarkedet. Denne garantien gjelder alle vesentlige mangler på produktet som beviselig skyldes defekter på materialer og utførelse. Denne garantien oppfylles ved at vi tilbyr et fullt funksjonelt erstatningsprodukt eller ved kostnadsfri reparasjon av feil på produktet som sendes til oss. Vi forbeholder oss retten til å velge mellom disse alternativene. Denne tjenesten er underlagt følgende forholdsregler:

• Produktet har blitt brukt til det tiltenkte formålet i henhold til anbefalingene i brukerhåndboken.
• Hverken kjøperen eller en tredjeperson har gjort forsøk på å åpne eller reparere produktet.

- For drift er det kun brukt originale GARDENA reserve- og slitedeler.

• Fremvisning av kjøpskvitteringen.

Vanlig slitasje på deler og komponenter (for eksempel på kniver, festedeler for kniver, turbiner, lyselementer, kile- og tannremmer, løpehjul, luftfilter, tennplugger), optiske forandringer samt slite- og forbruksdeler er utelukket fra garantien.

Denne produsentgarantien er begrenset til å omfatte erstatningsleveranse og reparasjon iht. vilkårene nevnt ovenfor. Produsentgarantien utgjør intet grunnlag for videre krav overfor oss som produsent, for eksempel krav om skadeserstatning. Denne produsentgarantien berører selvsagt ikke de eksisterende garantiytelseskravene overfor forhandleren/selgeren.

Produsentgarantien er underlagt lovgivningen i Forbundsrepublikken Tyskland.

I et garantitilfelle bes du sende det defekte produktet sammen med en kopi av kjøpskvitteringen og en beskrivelse av feilen, tilstrekkelig frankert, til GARDENA-serviceadressen.

Slitasjedeler:
