HASZNÁLATI ÚTMUTATÓ SPP4407550 MSW

Kimeneti teljesítmény [W]

Insulation class Munkamód Védelmi osztály Védelmi fokozat

H Max. [m] 72 43 85 54 96 Maximális áramlási sebesség [L/min]

Max. homoktartalo m a vízben [%] 0,25 Maximális vízhőmérséklet. [°C]

Maximális mélység a vízfelszín alatt [m]

Fokozatok száma (járókerék)

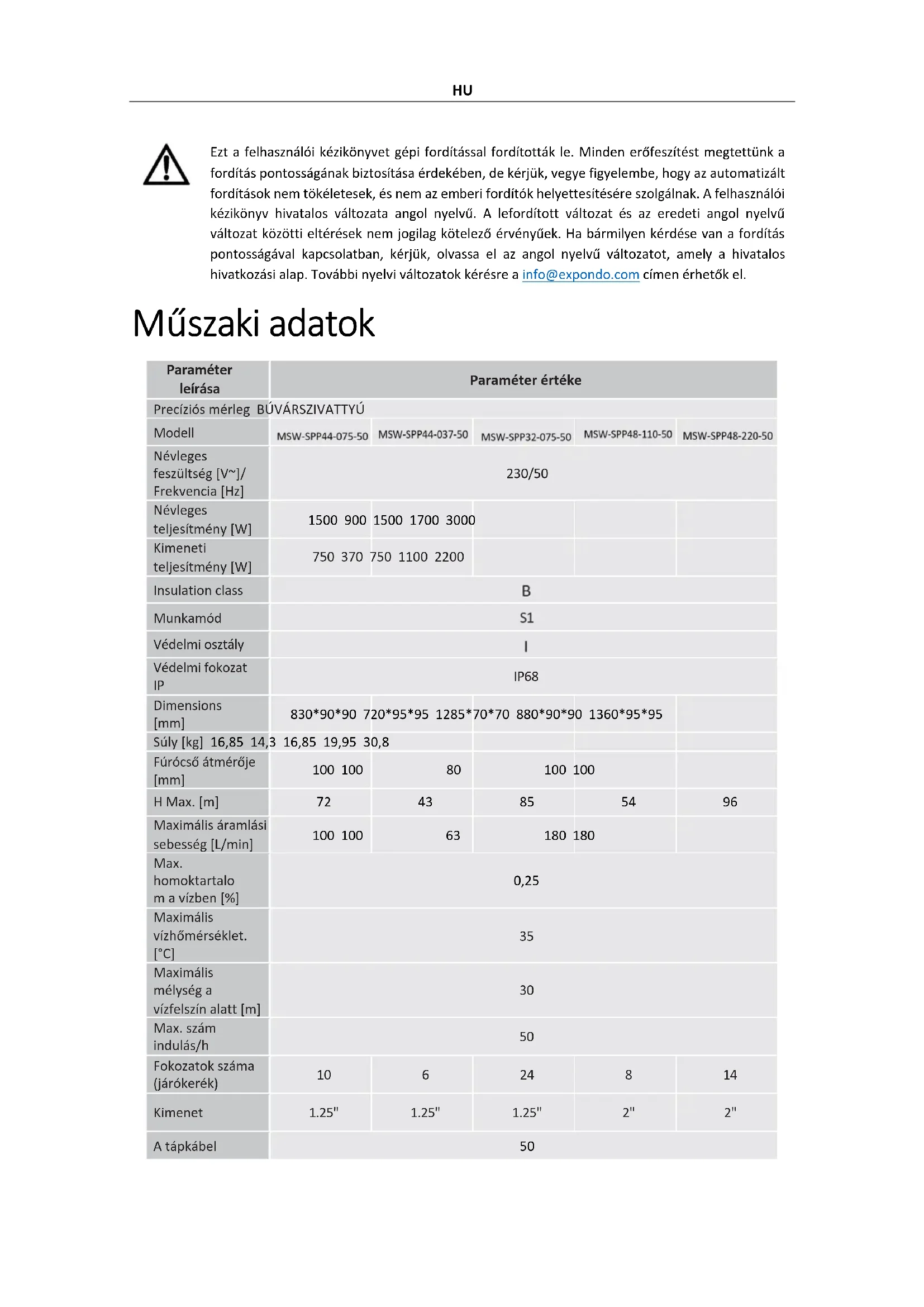

Kimenet 1.25" 1.25" 1.25" 2" 2" A tápkábel 50HU hossza [m] Maximális vízhozam [m3/h] 6 6 3,78 10,8 10,8 Paraméter leírása Paraméter értéke Precíziós mérleg BÚVÁRSZIVATTYÚ Modell Névleges feszültség [V~]/ Frekvencia [Hz] 230/50 Névleges teljesítmény [W]

Kimeneti teljesítmény [W]

Insulation class Munkamód Védelmi osztály Védelmi fokozat

IP68 Dimensions [mm] 1035*71*71 750*90*90 840*75*75 710*75*75 890*92*92 Súly [kg] 13,75 15,85 12,7 11,2 17,15 Fúrócső átmérője [mm]

H Max. [m] 60 58 39 28 91 Maximális áramlási sebesség [L/min]

Max. homoktartalo m a vízben [%] 0,25 Maximális vízhőmérséklet. [°C]

Maximális mélység a vízfelszín alatt [m]

Fokozatok száma (járókerék)

Kimenet 1.25" A tápkábel hossza [m]

Maximális vízhozam [m3/h] 3,78 6 3,78 3,78 4,8HU Emelkedési és vízhozam-táblázat Fejemelkedés [m]

Vízára mlás m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 L/min 0 10 20 30 40 50 60 70 80 Általános leírás A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki üzemeltetés szabályai szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.HU NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT. A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát. Legenda A termék megfelel a vonatkozó biztonsági előírásoknak. Használat előtt olvassa el a használati utasítást. A terméket újra kell hasznosítani. FIGYELEM! vagy VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! Az adott helyzetre alkalmazható. (általános figyelmeztető jel) FIGYELEM! Elektromos áramütésre figyelmeztetés!

I. osztályú védelem.

FIGYELEM! A készülék mechanizmusa súlyos sérülést vagy halált okozhat. NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől. Használat Biztonság FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat. A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: a készülék használata.

Elektromosságra vonatkozó biztonsági szabályok a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét. b) Mindig olyan áramforrásokat használjon, amelyek a földhöz csatlakoznak, és a szükséges feszültséget biztosítják (a készüléken lévő címkén feltüntetve). c) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőközegek érintését. Fokozottan fennáll az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedvesHU környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét. d) Ne érintse meg a készüléket vizes vagy nedves kézzel! e) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét. f) Ha a készülékkel kültéren dolgozik, mindenképpen használjon kültéri használatra alkalmas hosszabbítót. A kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés veszélyét. g) Ne használja a készüléket, ha a tápkábel sérült vagy nyilvánvaló kopásnyomokat mutat. A sérült tápkábelt szakképzett villanyszerelőnek vagy a gyártó szervizközpontjának kell kicserélnie. h) Védje a készüléket a napsugárzástól. A készüléket védett helyen használja, hogy elkerülje a berendezés károsodását vagy mások veszélyeztetését.

i) Tisztítás előtt válassza le a készüléket az áramforrásról. A tisztításhoz használjon puha, nedves ruhát. Kerülje

a tisztítószerek használatát, és győződjön meg róla, hogy nem kerül folyadék a készülékbe. Munkahelyre vonatkozó biztonsági szabályok a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik. b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt. c) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek. d) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál, forduljon a gyártó szervizközpontjához. e) A termék javítását kizárólag a gyártó szervizközpontja végezheti el. Ne próbálja meg saját maga elvégezni a javításokat! f) T űz esetén por- vagy szén-dioxid (CO2) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak). g) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. (A figyelemelterelés a készülék feletti irányítás elvesztését eredményezheti). h) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni őket.

i) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek

adják át, a kézikönyvet is át kell adni vele együtt. j) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa. k) Tartsa távol a készüléket gyermekektől és háziállatoktól! l) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani. EMLÉKEZTESS! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.HU Személyekre vonatkozó biztonsági szabályok a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét. b) A gépet olyan fizikailag alkalmas személyek kezelhetik, akik képesek a gép kezelésére, megfelelően képzettek, átnézték ezt a kezelési útmutatót, és munkavédelmi oktatásban részesültek. c) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet. d) A készülék véletlen bekapcsolásának megakadályozása érdekében győződjön meg arról, hogy a be- /kikapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforráshoz. e) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben. f) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel. g) Használat közben ne tegye a kezét vagy más tárgyakat a készülék belsejébe! Biztonságos eszközhasználat a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték. b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek, nem szabad működtetni őket, és meg kell javíttatni. c) Győződjön meg róla, hogy a dugó ki van húzva a konnektorból, mielőtt bármilyen beállítással, tartozékcserével próbálkozna, vagy mielőtt félretenné a készüléket. Az ilyen óvintézkedések csökkentik a készülék véletlen aktiválásának kockázatát. d) A beállítás, tisztítás és karbantartás megkezdése előtt válassza le a készüléket az áramforrásról. Egy ilyen megelőző intézkedés csökkenti a véletlen aktiválás kockázatát. e) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében. f) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, és különösen a megrepedt alkatrészeket vagy elemeket, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra. g) Tartsa a készüléket gyermekek elől elzárva. h) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.

i) A készülék működési épségének biztosítása érdekében ne távolítsa el a gyárilag felszerelt

védő burkolatokat, és ne lazítsa meg a csavarokat. j) A készülék raktár és a rendeltetési hely közötti szállításakor és kezelésénél tartsa be a kézi szállításra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a készüléket használni fogják.HU k) Kerülje el azokat a helyzeteket, amikor a készülék a túlzott terhelés miatt használat közben leáll. Ez a meghajtóelemek túlmelegedéséhez és a készülék károsodásához vezethet. l) Ne érintse meg a csuklós részeket vagy tartozékokat, kivéve, ha a készüléket leválasztották az áramforrásról. m) A munka során ne mozgassa, állítsa vagy forgassa a készüléket. n) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását. o) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik. p) Ne működtesse a készüléket üres állapotban. q) Tilos beavatkozni a készülék szerkezetébe annak paramétereinek vagy műszaki állapotának megváltoztatása érdekében. r) Tartsa a készüléket tűz- és hőforrásoktól távol. s) Ne terhelje túl a berendezést! FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor. Üzemeltetési szabályok A terméket 35 °C-ig terjedő tiszta víz szivattyúzására tervezték mély vízkutakból. A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.HU Készülék alkatrészek

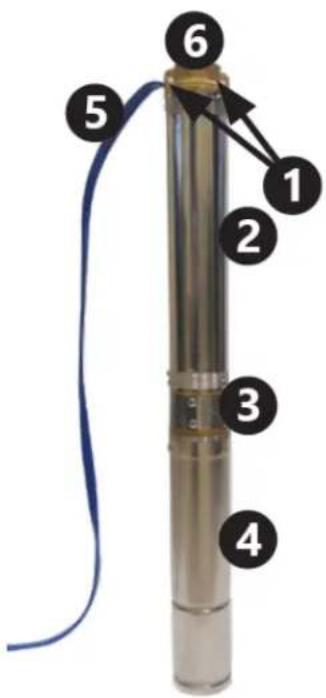

5- Szivattyú tápkábel

6- Vízkibocsátó nyílás

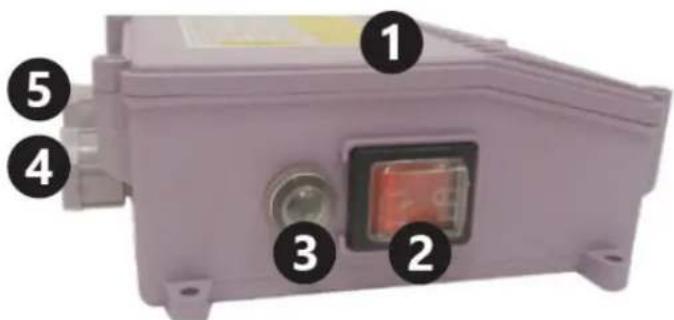

3- Túláram-megszakító

4- Szivattyú tápkábel tömítésHU

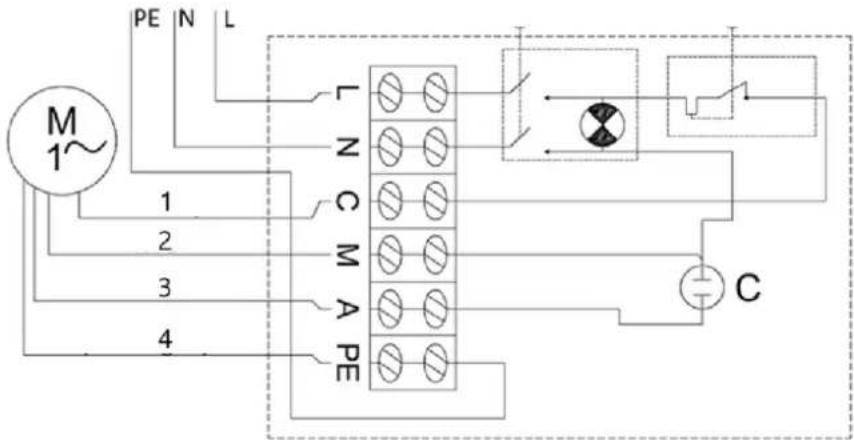

Az első használat előtt Az áru átvételekor ellenőrizze a csomagolás sértetlenségét, és nyissa ki azt. Ha a csomagolás megsérült, kérjük, 3 napon belül lépjen kapcsolatba a szállítmányozó céggel és a forgalmazóval, és a lehető legrészletesebben dokumentálja a sérüléseket. Ne fordítsa a csomagot fejjel lefelé! A csomag szállítása során ügyeljen arra, hogy a csomagot vízszintesen és stabilan tartsa. A csomagolás ártalmatlanítása Kérjük, őrizze meg az összes csomagolóanyagot (karton, műanyag szalagok és hungarocell), hogy probléma esetén a készüléket pontos állapotban küldhesse vissza a szervizközpontba! Eszközhasználat VIGYÁZAT! Az alábbi irányelvek be nem tartása sérüléshez vezethet, ami élet- és egészségkárosodást jelent: Csak megfelelő képesítéssel és készségekkel rendelkező személynek szabad az elektromos csatlakozásokat elhelyeznie és a szivattyút üzembe helyeznie. Csatlakoztassa a készülék tápkábelét a jelen útmutatóban található elektromos kapcsolási rajznak megfelelően. A kezelőpanelt a víz behatolása ellen védett helyen kell elhelyezni. Ne kezelje a készüléket nedves kézzel. A tápkábel meghosszabbítását, ha szükséges, hermetikusan lezártan kell elvégezni, és megfelelő képesítéssel rendelkező személynek kell elvégeznie. Ne használja a tápkábelt a készülék szállítására. A szivattyút földelni kell. Használjon legfeljebb 30 mA-es hibaáramú készüléket az elektromos rendszerben. Azonnal válassza le az áramforrásról, ha a szivattyú meghibásodik vagy a tápkábel szigetelése megsérül. Ne kapcsolja be a szivattyút, ha vízben áll, vagy mezítláb áll nedves, elektromosan vezető felületen. Az alábbi irányelvek be nem tartása a készülék meghibásodásához vagy hirtelen meghibásodásához vezethet: A szivattyút függőleges helyzetben szerelje be a kútba. Mielőtt a szivattyút leeresztené a fúrt kútba, győződjön meg róla, hogy az iszapot kitisztították.

Ne használja a szivattyút szennyezett (pl. olajjal, részecskékkel, koptató anyagokkal stb. szennyezett) víz szivattyúzására. Ne használja a szivattyút sós vízhez, maró hatású anyagok, gyúlékony folyadékok stb. Ne használja 35 °C-ot meghaladó vízzel. Ha a szivattyút túl széles fúrt kútba szerelik be, az elégtelen hűtéshez vezet, és a készülék túlmelegszik. Ebben az esetben hűtőköpenyt kell felszerelni.HU Ne indítsa el a szivattyút, mielőtt vízbe merítené. A "száraz" üzemmód a szivattyú maradandó károsodását eredményezi. A szivattyúnak teljesen víz alá kell merülnie, és a vízfelületnek legalább 2 m-rel a vízkibocsátó nyílások felett kell lennie. A tápkábelt legalább 2 méterenként rögzítse a szállítócsőhöz (például kábelkötegelővel), hogy elkerülje a kábel saját súlya miatti fékeződését. Használjon visszacsapó szelepet a szivattyú védelmére a visszaáramló vízhatás ellen. Mielőtt a szivattyút új fúrólyukba engedné, győződjön meg róla, hogy az iszapot, iszapot és homokot alaposan kitakarították. A szivattyú használata magas ásványi anyag tartalmú víz szivattyúzására nem ajánlott. A magas ásványianyag-tartalmú víz lerakódásokat eredményezhet a szivattyúházon, ami megakadályozza a motor megfelelő hűtését, ami viszont túlmelegedéshez és a motor károsodásához vezethet. Ne használja a szivattyút, ha a környezeti hőmérséklet nulla fok alatt van. A befagyott víz károsítja a készüléket és a vízszállító rendszert a felszínre. Használat közben ne zárja el a vízkivezető nyílást. Használjon a szivattyú fogantyúihoz rögzített kötelet (lehetőleg szabványos nejlon) a szivattyú fúrólyukba történő emeléséhez, szállításához és leeresztéséhez. A terméket olyan személy felügyelete mellett kell használni, aki megfelelő ismeretekkel rendelkezik a használat és a működtetés tekintetében. Elektromos kapcsolási vázlatok:

A szivattyú bekapcsolásához állítsa a be-/kikapcsolót a bekapcsoló állásba. Ha a túláramvédelmi megszakító rövidzárlat, túlmelegedés stb. miatt oldódik ki, a probléma (a túláramvédelmi megszakító kioldásának oka) elhárítása után oldja ki a megszakítót a kezelőpanel házán lévő megszakító gomb megnyomásával.HU Szedje szét a szivattyút Azokon a területeken, ahol a hőmérséklet nulla fok alá csökken, szerelje le a szivattyút a téli szezonra, és tárolja a "szállítás és tárolás" című fejezetben szereplő irányelvek szerint. A szivattyú szétszerelése: Állítsa a be-/kikapcsolót kikapcsolt ("0") állásba. Húzza ki a szivattyút az áramforrásból. Húzza ki a szivattyút a fúrt kútból a szivattyú fogantyújához rögzített acél vagy más biztonságos kötél segítségével. Csatlakoztassa le a vízszállító csövet a szivattyúról. Ürítse ki a szivattyúban maradt vizet a szivattyú fejjel lefelé fordításával. Ha a szivattyú megszáradt, készen áll a biztonságos tárolásra. Szállítás és tárolás A készülék szállításakor meg kell akadályozni a rázást, az ütközést és a fejjel lefelé fordítást. Megfelelően szellőző, száraz levegőjű, maró gázoktól mentes helyen tárolja. A készüléket nulla fok feletti környezeti hőmérsékleten, vízszintes helyzetben tárolja. Ha a szivattyút néhány napnál hosszabb ideig tárolták, az újbóli beszerelés előtt győződjön meg a készülék megfelelő működéséről. Tisztítás és karbantartás Tisztítás előtt mindig húzza ki a készüléket a hálózatból. Használjon maró hatású anyagokat nem tartalmazó tisztítószert az egyes felületek tisztításához. Minden használat után tiszta vízzel és puha ruhával tisztítsa meg a készüléket a szerves lerakódásoktól. A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja. A készülék rendszeres ellenőrzése Rendszeresen ellenőrizze, hogy a készülék nem sérült-e meg. Sérülés esetén kérjük, azonnal hagyja abba a használatát, és forduljon az ügyfélszolgálathoz a probléma megoldása érdekében. Mi a teendő probléma esetén? Kérjük, vegye fel a kapcsolatot az ügyfélszolgálattal, és készítse elő a következő információkat: A számla száma és a sorozatszám (ez utóbbi a készüléken található műszaki táblán található). Ha szükséges, készítsen fényképet a sérült, törött vagy hibás alkatrészről. Az ügyfélszolgálati asszisztensnek könnyebb lesz meghatározni a probléma forrását, ha részletesen és pontosan leírja a problémát. Minél részletesebb információkat ad meg, annál jobban tudja az ügyfélszolgálat gyorsan és hatékonyan megoldani a problémáját!HU VIGYÁZAT! Soha ne nyissa ki a készüléket az ügyfélszolgálat engedélye nélkül. Ez a garancia elvesztéséhez vezethet! Használt eszközök ártalmatlanítása Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez. A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz. Hibaelhárítás Probléma Lehetséges ok Megoldás A készülék nem indul el A túláram-megszakító kioldott Hozza helyre a megszakító kioldásának okát. Várja meg, amíg a motor lehűl. Állítsa vissza a megszakítót az eredeti helyzetbe. Nincs áram Győződjön meg róla, hogy a tápkábel megfelelően csatlakoztatva van. Sérült motor vagy tápkábel Hívja ügynökét vagy szakképzett szakembert. A készülék elindul, de nem pumpál / csak kevés vizet pumpál A vízellátás eltömődött Távolítsa el a dugulást. Szivárgó vízcsatlakozások Zárja le a csatlakozásokat. Elégtelen vízszint a fúrt kútban Ellenőrizze a vízszintet. A szivattyúnak legalább 2 m-rel a vízfelszín alatt kell lennie. Vízszállító fej túl magas A szivattyút a műszaki specifikációnak megfelelően telepítse.DA Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via info@expondo.com. Tekniske data Parameterbes krivelse Parameterværdi Produktnavn DYKPUMPE Model Nominel spænding [V~]/ Frekvens [Hz] 230/50 Nominel effekt[W]
