BRUKSANVISNING SPP4407550 MSW

Maks. dybde under vandoverfladen [m]

Maks. dybde under vandoverfladen [m]

5- Strømkabel til pumpe

4- Kabelforskruning til pumpeDA

Isolasjonsklasse Arbeidsmodus Beskyttelsesklass

Maks. dybde under vannoverflaten [m]

Maks. tall av starter/t

Isolasjonsklasse Arbeidsmodus Beskyttelsesklass

Maks. dybde under vannoverflaten [m]

Maks. tall av starter/t

Antall trinn (hjul) 17 8 11 8 12 Uttak 1.25" Lengde på strømkabelen [m]

Maks. vannføring [m3/h] 3,78 6 3,78 3,78 4,8NO Hodeløft og vannføringstabell Hodeløft [m] 72 69 67 65 62 58 53 46 37 27 16 Vannst røm m3/t 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Hodeløft [m] 43 42 40 39 37 35 32 27 22 16 9 Vannst røm m3/t 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Hodeløft [m] 85 82 79 74 70 65 52 33 3 Vannst røm m3/t 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Hodeløft [m] 54 52 51 48 45 43 37 32 22 12 Vannst røm m3/t 0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 9,6 10,8 L/min 0 20 40 60 80 100 120 140 160 180 Hodeløft [m] 96 92 89 85 80 74 66 54 38 21 Vannst røm m3/t 0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 9,6 10,8 L/min 0 20 40 60 80 100 120 140 160 180 Hodeløft [m] 60 58 56 52 49 46 37 23 3 Vannst røm m3/t 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Hodeløft [m] 58 56 54 52 50 47 42 36 29 21 12 Vannst røm m3/t 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Hodeløft [m] 39 37 36 34 32 30 24 15 2 Vannst røm m3/t 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Hodeløft [m] 28 27 26 25 23 22 17 11 1 Vannst røm m3/t 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Hodeløft [m] 91 84 79 74 68 60 50 37 24 Vannst røm m3/t 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 L/min 0 10 20 30 40 50 60 70 80 Generell beskrivelse Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.NO IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÅTT DENNE BRUKSANVISNINGEN GRUNDIG. For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon. Legende Produktet oppfyller de relevante sikkerhetsstandardene. Les instruksjonene før bruk. Produktet må resirkuleres. ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt advarselsskilt) OBS! Advarsel om elektrisk støt! Klasse I beskyttelse. OBS! Enhetsmekanismen kan påføre alvorlige skader eller forårsake død. OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet. Brukssikkerhet OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade eller til og med død. Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: DYKKBAR PUMPE Elektrisk sikkerhet a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt. b) Bruk alltid strømkilder som er koblet til jord og gir nødvendig spenning (angitt på etiketten på enheten). c) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt. d) Ikke ta på enheten med våte eller fuktige hender.NO e) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt. f) Hvis du arbeider med apparatet utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt. g) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter. h) Beskytt enheten mot solstråling. Bruk enheten på et beskyttet sted for å unngå å skade utstyret eller sette andre i fare.

i) Før rengjøring, koble den fra strømkilden. Bruk en myk fuktig klut til rengjøring. Unngå å bruke vaskemidler

og sørg for at det ikke kommer væske inn i enheten. Sikkerhet på arbeidsplassen a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet. b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk. c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet. d) Hvis du er usikker på om produktet fungerer som det skal, eller hvis du oppdager skader, må du kontakte produsentens servicesenter. e) Kun produsentens servicesenter kan utføre reparasjoner på produktet. Ikke forsøk å utføre reparasjoner selv! f) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen. g) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten). h) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.

i) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må

bruksanvisningen følge med. j) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn. k) Hold enheten borte fra barn og dyr. l) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges. HUSKE! Beskytt barn og andre tilskuere når du bruker apparatet. Personlig sikkerhet a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.NO b) Maskinen kan betjenes av fysisk skikkete personer som er i stand til å håndtere maskinen, som har fått nødvendig opplæring, som har lest denne bruksanvisningen og som har fått opplæring i helse og sikkerhet på arbeidsplassen. c) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader. d) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde. e) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner. f) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet. g) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk! Sikker bruk av utstyret a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte. b) Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres. c) Sørg for at støpselet er trukket ut av stikkontakten før du foretar justeringer, bytter tilbehør eller legger apparatet til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten. d) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering. e) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere. f) Hold enheten i perfekt teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk. g) Oppbevar enheten utilgjengelig for barn. h) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.

i) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller

løsne skruene. j) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes. k) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten. l) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden. m) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.NO n) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss. o) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person. p) Ikke kjør enheten når den er tom. q) Det er forbudt å forstyrre enhetens struktur for å endre dens parametere eller tekniske tilstand. r) Hold produktet borte fra ild og varmekilder. s) Ikke overbelast enheten. OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten. Bruk retningslinjer Produktet er designet for å pumpe rent vann opp til 35°C fra dype vannbrønner. Brukeren er ansvarlig for enhver skade som følge av ikke-tilsiktet bruk av enheten. Enhetsdeler

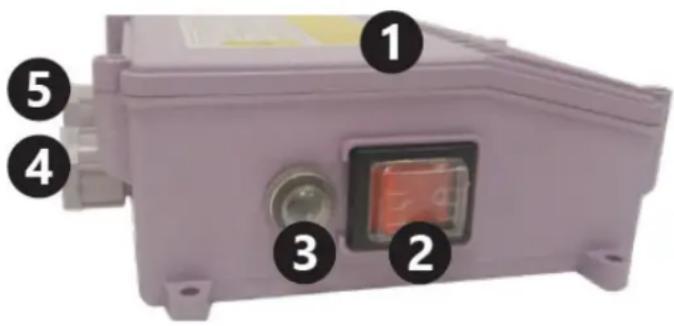

4- Pumpestrømkabelgjennomføring

5- Strømkabelgjennomføring

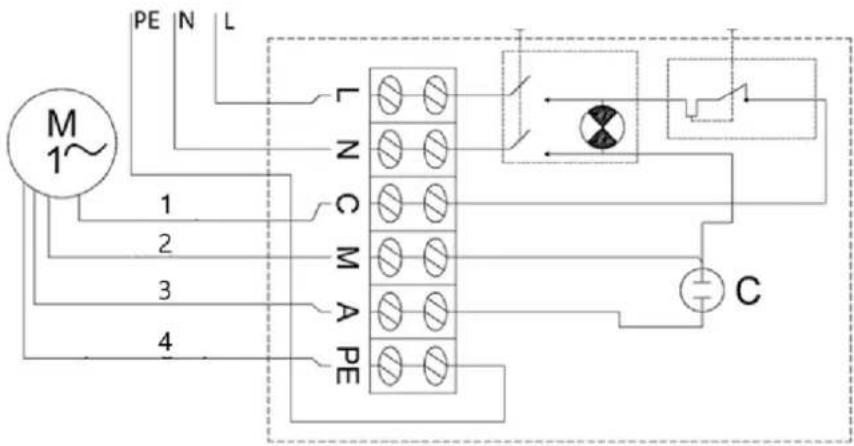

Før første gangs bruk Ved mottak av varene, sjekk emballasjen for integritet og åpne den. Hvis emballasjen er skadet, vennligst kontakt ditt transportselskap og distributør innen 3 dager, og dokumenter skadene så detaljert som mulig. Ikke snu pakken opp ned! Når du transporterer pakken, sørg for at den holdes vannrett og stabil. Kassering av emballasje Vennligst oppbevar alt emballasjemateriale (papp, plasttape og isopor), slik at enheten i tilfelle problemer kan sendes tilbake til servicesenteret i nøyaktig stand! Bruk av enheten OBS!!! Unnlatelse av å overholde følgende retningslinjer kan føre til skade, som utgjør en risiko for liv og helse: Kun en person med de nødvendige kvalifikasjonene og ferdighetene bør sette på plass de elektriske koblingene og installere pumpen. Koble til enhetens strømkabel i samsvar med det elektriske diagrammet som er inkludert i denne instruksjonen. Kontrollpanelet skal plasseres på et sted beskyttet mot vanninntrenging. Ikke bruk enheten med våte hender. Forlengelser av strømledningen, om nødvendig, skal forsegles hermetisk og utføres av en person med passende kvalifikasjoner. Ikke bruk strømkabelen til å bære enheten. Pumpen skal være jordet. Bruk en jordfeilbryter opp til 30mA i det elektriske systemet.NO Koble fra strømkilden umiddelbart hvis pumpen ikke fungerer eller strømkabelens isolasjon er skadet. Ikke slå på pumpen når du står i vann eller barbeint på en våt, elektrisk ledende overflate. Unnlatelse av å overholde følgende retningslinjer kan føre til en enhetsfeil eller plutselig funksjonsfeil: Installer pumpen i en brønn i vertikal stilling. Før du senker pumpen ned i en borebrønn, sørg for at slammet er renset ut. Ikke bruk pumpen til å pumpe skittent vann (f.eks. forurenset med olje, partikler, slipende partikler osv.). Ikke bruk pumpen for saltvann, etsende stoffer, brennbare væsker osv. Ikke bruk med vann som overstiger 35 °C. Hvis pumpen er installert i en borebrønn som er for bred, vil det føre til utilstrekkelig kjøling og enheten vil overopphetes. I dette tilfellet bør en kjølekappe installeres. Ikke start pumpen før den er nedsenket i vann. "Tørr" drift resulterer i permanent skade på pumpen. Pumpen skal være helt nedsenket, og vannoverflaten bør være minst 2 m over vannavløpshullene. Fest strømkabelen til leveringsrøret (ved hjelp av f.eks. kabelbånd) minst hver 2. m for å unngå at kabelen bremser under sin egen vekt. Bruk en tilbakeslagsventil for å beskytte pumpen mot tilbakevendende vannpåvirkning. Før du senker pumpen ned i en ny borebrønn, sørg for at slam, silt og sand er grundig renset ut. Det anbefales ikke å bruke pumpen til å pumpe vann med høyt mineralinnhold. Vann med høyt mineralinnhold kan føre til avleiringer på pumpehuset, noe som forhindrer korrekt avkjøling av motoren som igjen kan føre til overoppheting og skade motoren. Ikke bruk pumpen hvis omgivelsestemperaturen er under null. Frosset vann vil skade enheten og vanntilførselssystemet til overflaten. Ikke blokker vannutløpet når det er i bruk. Bruk et tau (helst standard nylon) festet til pumpehåndtakene for å løfte, bære og senke pumpen ned i en borebrønn. Produktet skal brukes under tilsyn av en person med passende kunnskap når det gjelder bruk og drift.NO Elektrisk koblingsskjema
