MANUAL DE UTILIZARE SPP4407550 MSW

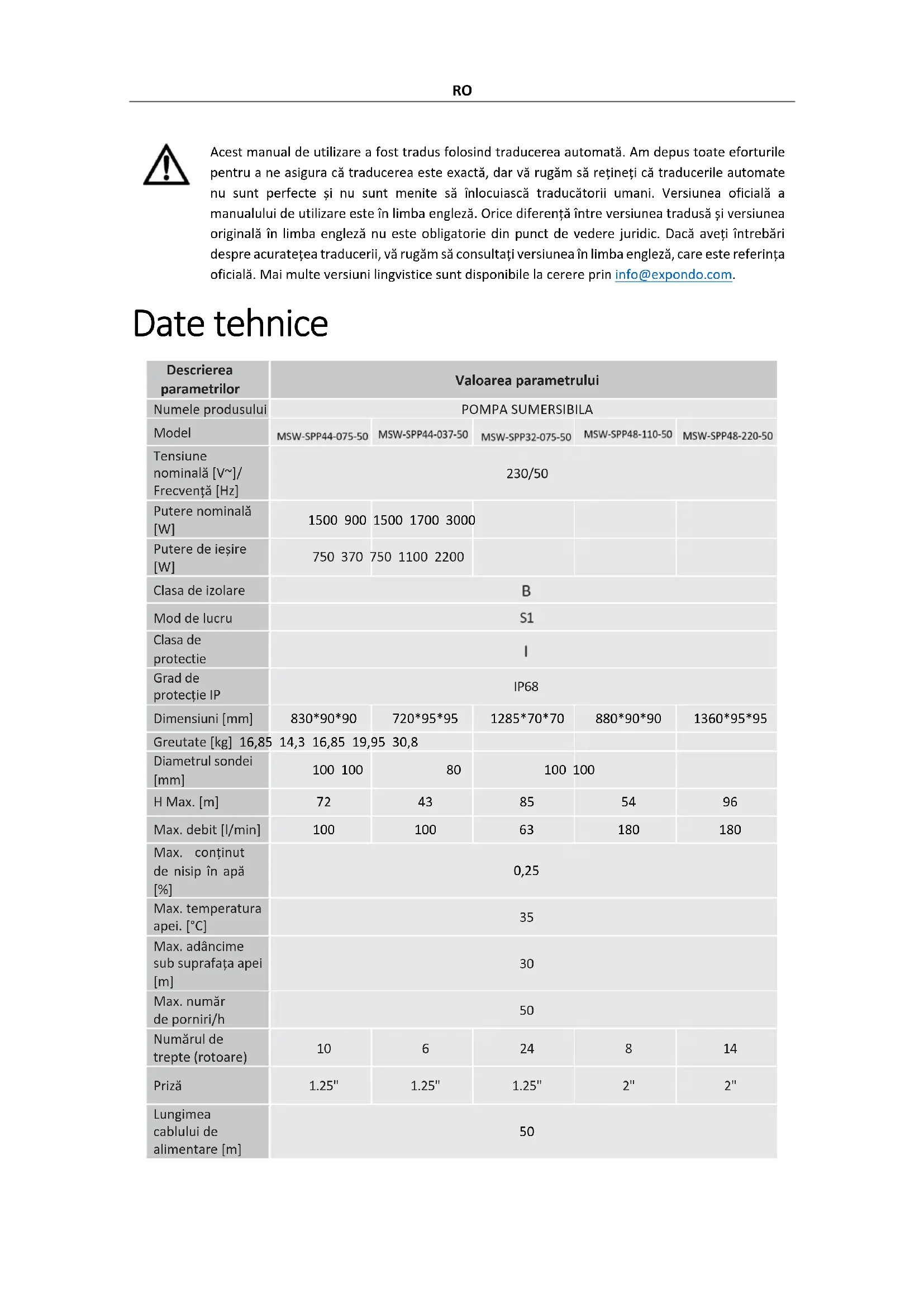

H Max. [m] 72 43 85 54 96 Max. debit [l/min] 100 100 63 180 180 Max. conținut de nisip în apă

Max. adâncime sub suprafața apei [m]

Max. număr de porniri/h

Numărul de trepte (rotoare)

Priză 1.25" 1.25" 1.25" 2" 2" Lungimea cablului de alimentare [m] 50RO Max. debit de apă [m3/h] 6 6 3,78 10,8 10,8 Descrierea parametrilor Valoarea parametrului Numele produsului POMPA SUMERSIBILA Model Tensiune nominală [V~]/Frecvență [Hz] 230/50 Putere nominală [W]

H Max. [m] 60 58 39 28 91 Max. debit [l/min] 63 100 63 63 80 Max. conținut de nisip în apă

Max. adâncime sub suprafața apei [m]

Max. număr de porniri/h

Număr de trepte (rotoare)

Priză 1.25" Lungimea cablului de alimentare [m]

Max. debit de apă [m3/h] 3,78 6 3,78 3,78 4,8 Ridicator de cap și masă de curgere a apei Ridicarea capului [m] 72 69 67 65 62 58 53 46 37 27 16RO Curger ea apei m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Ridicarea capului [m]

Curger ea apei m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 L/min 0 10 20 30 40 50 60 70 80 Descriere generală Manualul de utilizare este conceput pentru a ajuta la utilizarea în siguranță și fără probleme a dispozitivului. Produsul este proiectat și fabricat în conformitate cu ghiduri tehnice stricte, folosind tehnologii și componente de ultimă generație. În plus, este produs în conformitate cu cele mai stricte standarde de calitate. NU UTILIZAȚI DISPOZITIVUL DECĂ DACĂ CITIȚI CU ATENȚIE ȘI AȚI ÎNțeles ACEST MANUAL DE UTILIZARE. Pentru a crește durata de viață a produsului și pentru a asigura o funcționare fără probleme, utilizați-l în conformitate cu acest manual de utilizare și efectuați în mod regulat sarcini de întreținere. Datele tehnice șiRO specificațiile din acest manual de utilizare sunt actualizate. Producătorul își rezervă dreptul de a face modificări asociate cu îmbunătățirea calității. Dispozitivul este conceput pentru a reduce la minimum riscurile de emisie de zgomot, ținând cont de progresul tehnologic și de oportunitățile de reducere a zgomotului. Legendă Produsul îndeplinește standardele de siguranță relevante. Citiți instrucțiunile înainte de utilizare. Produsul trebuie reciclat. AVERTIZARE! sau ATENȚIE! sau ȚINE minte! Aplicabil la situația dată. (semn general de avertizare) ATENȚIE! Avertisment de electrocutare! Protectie clasa I. ATENŢIE! Mecanismul dispozitivului poate provoca răni grave sau poate cauza moartea. VĂ RUGĂM SĂ REȚINEȚI! Desenele din acest manual au doar scop ilustrativ și unele detalii pot diferi de produsul real. Siguranța utilizării ATENŢIE! Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la șoc electric, incendiu și/sau vătămare gravă sau chiar deces. Termenii „dispozitiv” sau „produs” sunt folosiți în avertismente și instrucțiuni pentru a se referi la: POMPA SUMERSIBILA Siguranta electrica a) Ștecherul trebuie să se potrivească cu priza. Nu modificați ștecherul în niciun fel. Utilizarea ștecherelor originale și a prizelor potrivite reduce riscul de electrocutare. b) Utilizați întotdeauna surse de curent care sunt conectate la pământ și oferă tensiunea necesară (indicată pe eticheta de pe dispozitiv). c) Evitați atingerea elementelor împământate, cum ar fi țevi, încălzitoare, cazane și frigidere. Există un risc crescut de șoc electric dacă dispozitivul cu împământare este expus ploii, intră în contact direct cu o suprafață umedă sau funcț ionează într-un mediu umed. Pătrunderea apei în dispozitiv crește riscul de deteriorare a dispozitivului și de electrocutare. d) Nu atingeți dispozitivul cu mâinile ude sau umede. e) Utilizați cablul numai pentru utilizarea desemnată. Nu îl utilizați niciodată pentru a transporta dispozitivul sau pentru a scoate ștecherul dintr-o priză. Țineți cablul departe de surse de căldură, ulei, margini ascuțiteRO sau părți în mișcare. Cablurile deteriorate sau încurcate cresc riscul de electrocutare. f) Dacă lucrați cu dispozitivul în aer liber, asigurați-vă că utilizați un prelungitor adecvat pentru utilizare în exterior. Utilizarea unui prelungitor adecvat pentru utilizare în exterior reduce riscul de electrocutare. g) Nu utilizați dispozitivul dacă cablul de alimentare este deteriorat sau prezintă semne evidente de uzură. Un cablu de alimentare deteriorat trebuie înlocuit de un electrician calificat sau de un centru de service al producătorului. h) Protejați unitatea de radiațiile solare. Utilizați dispozitivul într-un loc protejat pentru a evita deteriorarea echipamentului sau punerea în pericol a altora.

i) Înainte de curățare, deconectați-l de la sursa de alimentare. Utilizați o cârpă moale umedă pentru curățare.

Evitați utilizarea detergenților și asigurați-vă că nu pătrunde lichid în unitate. Siguranta la locul de munca a) Asigurați-vă că locul de muncă este curat și bine iluminat. Un loc de muncă dezordonat sau slab iluminat poate duce la accidente. Încercați să gândiți înainte, observați ce se întâmplă și folosiți bunul simț atunci când lucrați cu dispozitivul. b) Nu utilizați dispozitivul într-un mediu potențial exploziv, de exemplu în prezența lichidelor, gazelor sau prafului inflamabil. Dispozitivul generează scântei care pot aprinde praf sau fum. c) Dacă descoperiți daune sau funcționare neregulată, opriți imediat dispozitivul și raportați-l fără întârziere unui supervizor. d) Dacă nu sunteți sigur dacă produsul funcționează corect sau dacă observați daune, vă rugăm să contactați centrul de service al producătorului. e) Numai centrul de service al producătorului poate efectua reparații la produs. Nu încercați să faceți singur repara ții! f) În caz de incendiu, utilizați un stingător cu pulbere sau dioxid de carbon (CO2) (unul destinat utilizării la dispozitive electrice sub tensiune) pentru a-l stinge. g) Copiilor sau persoanelor neautorizate le este interzisă intrarea într-un post de lucru. (O distragere a atenției poate duce la pierderea controlului asupra dispozitivului). h) Verificați regulat starea etichetelor de siguranță. Dacă etichetele sunt ilizibile, acestea trebuie înlocuite.

i) Vă rugăm să păstrați acest manual disponibil pentru referințe viitoare. Dacă acest dispozitiv este transmis

unei terțe părți, manualul trebuie să fie transmis împreună cu acesta. j) Păstrați elementele de ambalare și piesele mici de asamblare într-un loc care nu este accesibil copiilor. k) Țineți aparatul departe de copii și animale. l) Dacă acest dispozitiv este utilizat împreună cu un alt echipament, trebuie respectate și celelalte instrucțiuni de utilizare. ȚINE minte! Când utilizați dispozitivul, protejați copiii ș i alți trecători. Siguranța personală a) Nu utilizați dispozitivul când sunteți obosit, bolnav sau sub influența alcoolului, a narcoticelor sau a medicamentelor care pot afecta semnificativ capacitatea de a utiliza dispozitivul.RO b) Mașina poate fi utilizată de persoane apte fizic care sunt capabile să manevreze mașina, sunt instruite corespunzător, care au revizuit acest manual de utilizare și au primit instruire în domeniul sănătății și siguranței în muncă. c) Când lucrați cu dispozitivul, folosiți bunul simț și fiți atenți. Pierderea temporară a concentrării în timpul utilizării dispozitivului poate duce la răni grave. d) Pentru a preveni pornirea accidentală a dispozitivului, asigurați-vă că întrerupătorul este în poziția OPRIT înainte de a vă conecta la o sursă de alimentare. e) Nu vă supraestimați abilitățile. Când utilizați dispozitivul, mențineți echilibrul și rămâneți stabil în orice moment. Acest lucru va asigura un control mai bun asupra dispozitivului în situații neaș teptate. f) Aparatul nu este o jucărie. Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu dispozitivul. g) Nu introduceți mâinile sau alte obiecte în interiorul dispozitivului în timp ce acesta este în uz! Utilizarea dispozitivului în siguranță a) Nu supraîncărcați dispozitivul. Utilizați instrumentele adecvate pentru sarcina dată. Un dispozitiv selectat corect va îndeplini sarcina pentru care a fost proiectat mai bine și într-un mod mai sigur. b) Nu utilizați dispozitivul dacă întrerupătorul ON/OFF nu funcționează corect (nu pornește și nu pornește și oprește dispozitivul). Dispozitivele care nu pot fi pornite și oprite cu ajutorul comutatorului ON/OFF sunt periculoase, nu trebuie operate și trebuie reparate. c) Asigurați-vă că ștecherul este deconectat de la priză înainte de a încerca orice reglare, înlocuire de accesorii sau înainte de a pune dispozitivul deoparte. Astfel de măsuri de precauție vor reduce riscul activării accidentale a dispozitivului. d) Deconectați dispozitivul de la sursa de alimentare înainte de a începe reglarea, curățarea și întreținerea. O astfel de măsură preventivă reduce riscul activării accidentale. e) Când nu este utilizat, depozitați într-un loc sigur, departe de copii și de persoane care nu sunt familiarizate cu dispozitivul care nu au citit manualul de utilizare. Dispozitivul poate reprezenta un pericol în mâinile utilizatorilor fără experiență. f) Păstrați aparatul în stare tehnică perfectă. Înainte de fiecare utilizare, verificați dacă există daune generale și, în special, verificați dacă există părți sau elemente crăpate și orice alte condiții care pot afecta funcționarea în siguranță a dispozitivului. Dacă se constată o deteriorare, predați dispozitivul pentru reparare înainte de utilizare. g) Nu lăsați dispozitivul la îndemâna copiilor. h) Repararea sau întreținerea dispozitivului trebuie efectuată de către persoane calificate, folosind doar piese de schimb originale. Acest lucru va asigura o utilizare în siguranță.

i) Pentru a asigura integritatea operațională a dispozitivului, nu îndepărtați protecțiile montate din fabrică și

nu slăbiți niciun șurub.

Când transportați și manipulați dispozitivul între depozit și destinație, respectați principiile de sănătate și securitate în muncă pentru operațiunile de transport manual care se aplică în țara în care va fi utilizat dispozitivul. k) Evitați situațiile în care dispozitivul nu mai funcționează în timpul utilizării din cauza încărcării excesive. Acest lucru poate duce la supraîncălzirea elementelor de antrenare și deteriorarea dispozitivului.RO l) Nu atingeți părțile articulate sau accesoriile decât dacă dispozitivul a fost deconectat de la sursa de alimentare. m) Nu mutați, reglați sau rotiți dispozitivul în timpul lucrului. n) Curățați dispozitivul în mod regulat pentru a preveni acumularea murdăriei persistente. o) Aparatul nu este o jucărie. Curățarea și întreținerea nu pot fi efectuate de copii fără supravegherea unei persoane adulte. p) Nu porniți dispozitivul când este gol. q) Este interzisă interferarea cu structura dispozitivului pentru a modifica parametrii sau starea tehnică a acestuia. r) Țineți aparatul departe de surse de foc și căldură. s) Nu supraîncărcați dispozitivul. ATENŢIE! În ciuda designului sigur al dispozitivului și a caracteristicilor sale de protecție și în ciuda utilizării unor elemente suplimentare care protejează operatorul, există totuși un mic risc de accident sau ră nire la utilizarea dispozitivului. Fii atent și folosește bunul simț atunci când folosești dispozitivul. Utilizați orientări Produsul este conceput pentru pomparea apei curate până la 35°C din puțuri de apă adâncă. Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintenționată a dispozitivului. Piese de dispozitivRO

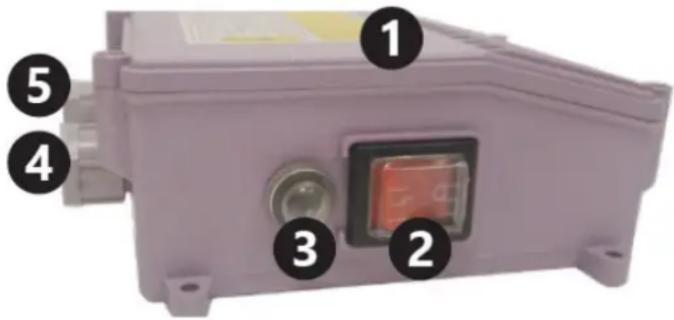

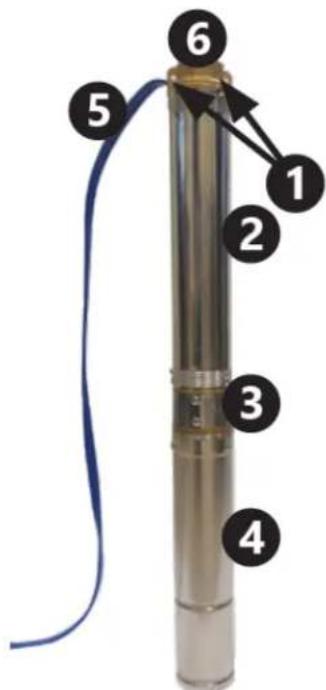

4- Carcasa motorului

3- Întrerupător de supracurent

Înainte de prima utilizare La primirea mărfii, verificați integritatea ambalajului și deschideți-l. Dacă ambalajul este deteriorat, vă rugăm să contactați compania de transport și distribuitorul în termen de 3 zile și să documentați daunele cât mai detaliat posibil. Nu întoarce pachetul cu susul în jos! Când transportați coletul, vă rugăm să vă asigurați că acesta este menținut orizontal și stabil. Eliminarea ambalajelor

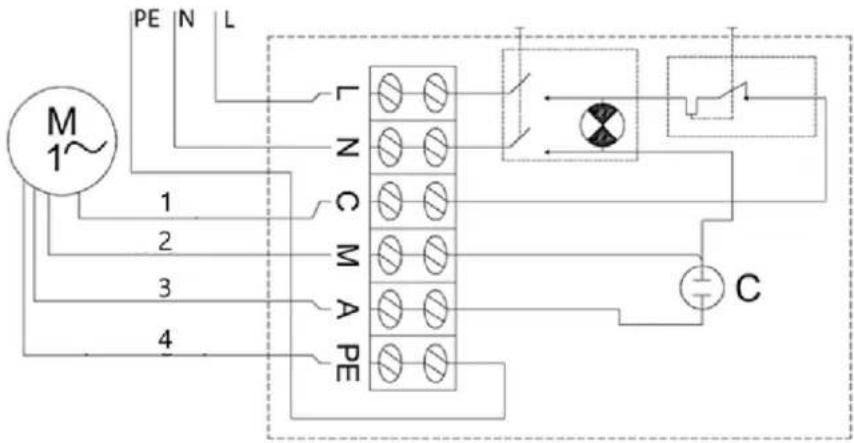

ă rugăm să păstrați toate materialele de ambalare (carton, benzi de plastic și Styrofoam), astfel încât în caz de problemă, dispozitivul să poată fi trimis înapoi la centrul de service în stare exactă! Utilizarea dispozitivului ATENŢIE! Nerespectarea următoarelor instrucțiuni poate duce la vătămări, constituind un risc pentru viață și sănătate: Doar o persoană cu calificările și abilitățile corespunzătoare ar trebui să realizeze conexiunile electrice și să instaleze pompa. Conectați cablul de alimentare al dispozitivului în conformitate cu schema electrică inclusă în aceste instrucțiuni.RO Panoul de control trebuie amplasat într-un loc protejat împotriva pătrunderii apei. Nu utilizați dispozitivul cu mâinile ude. Prelungirile la cablul de alimentare, dacă este necesar, trebuie sigilate ermetic și efectuate de o persoană cu calificări corespunzătoare. Nu utilizați cablul de alimentare pentru a transporta dispozitivul. Pompa trebuie împământată. Utilizați un dispozitiv de curent rezidual de până la 30mA în sistemul electric. Deconectați imediat de la sursa de alimentare dacă pompa funcționează defectuos sau izolația cablului de alimentare este deteriorată. Nu porniți pompa când stați în apă sau desculț pe o suprafață umedă, conductoare de electricitate. Nerespectarea următoarelor instrucțiuni poate duce la o defecțiune a dispozitivului sau o defecțiune bruscă: Instalați pompa într-un puț în poziție verticală. Înainte de a coborî pompa într-un puț de foraj, asigurați-v ă că nămolul a fost curățat. Nu folosiți pompa pentru a pompa apă murdară (de exemplu, contaminată cu ulei, particule, particule abrazive etc.). Nu folosiți pompa pentru apă sărată, corozivă substanțe, lichide inflamabile etc. A nu se utiliza cu apă care depășește 35 °C. Dacă pompa este instalată într-un puț de foraj care este prea lat, aceasta va duce la o răcire insuficientă și dispozitivul se va supraîncălzi. În acest caz, trebuie instalată o manta de răcire. Nu porniți pompa înainte de a fi scufundată în apă. Funcționarea „uscata” duce la deteriorarea permanentă a pompei. Pompa trebuie să fie complet scufundată, iar suprafața apei trebuie să fie la cel puțin 2 m deasupra orificiilor de evacuare a apei. Atașați cablul de alimentare la conducta de livrare (folosind coliere de cablu de exemplu) cel pu țin la fiecare 2 m pentru a evita frânarea cablului sub propria greutate. Utilizați o supapă de reținere pentru a proteja pompa împotriva impactului apei de retur. Înainte de a coborî pompa într-un puț nou, asigurați-vă că nămolul, nămolul și nisipul au fost curățate temeinic. Nu se recomandă utilizarea pompei pentru pomparea apei cu conținut ridicat de minerale. Apa cu un conținut ridicat de minerale poate duce la apariția depunerilor pe carcasa pompei, împiedicând răcirea corectă a motorului care, la rândul său, poate duce la supraîncălzire și deteriorarea motorului. Nu utilizați pompa dacă temperatura ambiantă este sub zero. Apa înghețată va deteriora dispozitivul și sistemul de livrare a apei la suprafață. Nu obstrucționați orificiul de evacuare a apei atunci când este utilizat. Utilizați o frânghie (de preferință nailon standard) atașată la mânerele pompei pentru a ridica, transporta și coborî pompa într-un puț de foraj.RO Produsul trebuie utilizat sub supravegherea unei persoane cu cunoștințe adecvate în ceea ce privește utilizarea și funcționarea acestuia. Schema cablajului electric

Pentru a porni pompa, setați comutatorul Pornit/Oprit în poziția Pornit. Dacă întrerupătorul de supracurent este declanșat de un scurtcircuit, supraîncălzire etc., odată ce problema a fost rezolvată (cauza declanșării întreruptorului de supracurent), eliberați întrerupătorul apăsând butonul întreruptorului de pe carcasa panoului de comandă. Demontați pompa În zonele în care temperaturile scad sub zero, demontați pompa pentru sezonul de iarnă și depozitați-o în conformitate cu instrucțiunile din secțiunea „transport și depozitare”. Pentru a demonta pompa: Setați comutatorul Pornit/Oprit în poziția Oprit („0”). Deconectați pompa de la sursa de alimentare. Extrageți pompa din puțul de foraj folosind un oțel sau o altă frânghie sigură atașată la mânerele pompei. Deconectați conducta de alimentare cu apă de la pompă.

Goliți orice apă rămasă în pompă, răsturnând-o cu susul în jos. Odată ce pompa este uscată, este gata pentru a fi depozitată în siguranță. Transport și depozitare Scuturarea, prăbușirea și răsturnarea dispozitivului trebuie prevenite atunci când îl transportați. Păstrați-l într-un loc bine ventilat, cu aer uscat și fără gaz corosiv.RO Păstrați dispozitivul la temperaturi ambientale peste zero, în poziție orizontală. Dacă pompa a fost depozitată mai mult de câteva zile, asigurați-vă că dispozitivul funcționează corect înainte de a-l instala din nou. Curatenie si intretinere Deconectați întotdeauna dispozitivul înainte de a-l curăța. Utilizați detergent fără substanțe corozive pentru a curăța fiecare suprafață. Curățați depunerile organice de pe dispozitiv după fiecare utilizare cu un jet de apă curată și o cârpă moale. Depozitați unitatea într-un loc uscat și răcoros, ferit de umiditate și expunere directă la lumina soarelui. Controlul regulat al dispozitivului Verificați regulat dacă dispozitivul este deteriorat. În caz de deteriorare, vă rugăm să încetați imediat utilizarea acestuia și să contactați serviciul pentru clienți pentru a rezolva problema. Ce să faci în caz de problemă? Vă rugăm să contactați serviciul pentru clienți și să pregătiți urm ătoarele informații: Numărul facturii și numărul de serie (cel din urmă se găsește pe plăcuța tehnică de pe dispozitiv). Dacă este necesar, fotografiați piesa deteriorată, ruptă sau defecte. Va fi mai ușor pentru asistentul serviciului pentru clienți să determine sursa problemei dacă oferiți o descriere detaliată și precisă a problemei. Cu cât informațiile dvs. sunt mai detaliate, cu atât serviciul clienți va putea rezolva problema rapid și eficient! ATENŢIE! Nu deschideți niciodată dispozitivul fără autorizarea serviciului dumneavoastră pentru clienți. Acest lucru poate duce la pierderea garanției! Eliminarea Dispozitivelor Uzate Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-l la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru. Contactați autoritățile locale pentru informații despre unitatea locală de reciclare. Depanare Problemă Motiv posibil Soluţie Aparatul nu pornește S-a declanșat întrerupătorul de supracurent Remediați cauza declanșării întreruptorului. Așteptați ca motorul să se răcească. Resetați întrerupătorul în poziția inițială.RO Fără putere Asigurați-vă că cablul de alimentare este conectat corect. Motor sau cablu de alimentare deteriorat Sunați-vă agentul sau tehnicianul calificat. Aparatul pornește dar nu pompează / pompează doar puțină apă Alimentarea cu apă înfundată
