NAVODILA ZA UPORABO SPP4407550 MSW

maks. vsebnost peska v vodi

maks. število zagonov/h

Število stopenj (tekači)

Izhod 1.25" 1.25" 1.25" 2" 2" Dolžina napajalnega kabla [m]

maks. vsebnost peska v vodi

maks. število zagonov/h

Število stopenj (tekači)

Izhod 1.25" Dolžina napajalnega kabla [m]

maks. pretok vode [m3/h] 3,78 6 3,78 3,78 4,8 Dvig glave in miza pretoka vode Dvig glave [m] 72 69 67 65 62 58 53 46 37 27 16 Pretok vode m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Dvig glave [m] 43 42 40 39 37 35 32 27 22 16 9SL Pretok vode m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Dvig glave [m] 85 82 79 74 70 65 52 33 3 Pretok vode m3/h 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Dvig glave [m] 54 52 51 48 45 43 37 32 22 12 Pretok vode m3/h 0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 9,6 10,8 L/min 0 20 40 60 80 100 120 140 160 180 Dvig glave [m] 96 92 89 85 80 74 66 54 38 21 Pretok vode m3/h 0 1,2 2,4 3,6 4,8 6,0 7,2 8,4 9,6 10,8 L/min 0 20 40 60 80 100 120 140 160 180 Dvig glave [m] 60 58 56 52 49 46 37 23 3 Pretok vode m3/h 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Dvig glave [m] 58 56 54 52 50 47 42 36 29 21 12 Pretok vode m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 L/min 0 10 20 30 40 50 60 70 80 90 100 Dvig glave [m] 39 37 36 34 32 30 24 15 2 Pretok vode m3/h 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Dvig glave [m] 28 27 26 25 23 22 17 11 1 Pretok vode m3/h 0 0,5 1,0 1,5 1,8 2,0 2,5 3,0 3,78 L/min 0 8 17 25 30 33 42 50 63 Dvig glave [m] 91 84 79 74 68 60 50 37 24 Pretok vode m3/h 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 L/min 0 10 20 30 40 50 60 70 80 Splošni opis Navodila za uporabo so namenjena varni in nemoteni uporabi naprave. Izdelek je zasnovan in izdelan v skladu s strogimi tehničnimi smernicami, z uporabo najsodobnejših tehnologij in komponent. Poleg tega je izdelan v skladu z najstrožjimi standardi kakovosti. NAPRAVE NE UPORABLJAJTE, RAZEN, ČE STE TEMELJITO PREBRALI IN RAZUMELI TEGA UPORABNIŠKEGA PRIROČNIKA. Da bi podaljšali življenjsko dobo naprave in zagotovili nemoteno delovanje, jo uporabljajte v skladu s tem uporabniškim priročnikom in redno izvajajte vzdrževalna dela. Tehnični podatki in specifikacije v tem uporabniškem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb v zvezi z izboljšanjem kakovosti. Naprava je zasnovana tako, da z upoštevanjem tehnološkega napredka in možnosti zmanjševanja hrupa zmanjša tveganje emisije hrupa na minimum.SL Legenda Izdelek izpolnjuje ustrezne varnostne standarde. Pred uporabo preberite navodila. Izdelek je treba reciklirati. OPOZORILO! ali POZOR! ali ZAPOMNI! Uporabno za dano situacijo. (splošen opozorilni znak) POZOR! Opozorilo na električni udar! Zaščita I. razreda. POZOR! Mehanizem naprave lahko povzroči resne poškodbe ali smrt. UPOŠTEVAJTE! Risbe v tem priročniku so samo za ilustracijo in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka. Varnost uporabe POZOR! Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne poškodbe ali celo smrt. Izraza »naprava« ali »izdelek« se v opozorilih in navodilih nanašata na: POTOPNA ČRPALKA Električna varnost a) Vtič mora ustrezati vtičnici. Na noben način ne spreminjajte vtiča. Uporaba originalnih vtičev in ustreznih vtičnic zmanjša nevarnost električnega udara. b) Vedno uporabljajte tokovne vire, ki so povezani z zemljo in zagotavljajo potrebno napetost (navedeno na nalepki na napravi). c) Izogibajte se dotikanju ozemljenih elementov, kot so cevi, grelniki, kotli in hladilniki. Obstaja povečana nevarnost električnega udara, če je ozemljena naprava izpostavljena dežju, pride v neposreden stik z mokro površino ali deluje v vlažnem okolju. Vdor vode v napravo poveča nevarnost poškodbe naprave in električnega udara. d) Naprave se ne dotikajte z mokrimi ali vlažnimi rokami. e) Kabel uporabljajte samo za predvideno uporabo. Nikoli ga ne uporabljajte za prenašanje naprave ali za izvlek vtiča iz vtičnice. Kabel hranite stran od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zamotani kabli povečajo tveganje električnega udara. f) Če z napravo delate na prostem, se prepričajte, da uporabljate podaljšek, primeren za uporabo na prostem. Uporaba podaljška, primernega za uporabo na prostem, zmanjša nevarnost električnega udara. g) Naprave ne uporabljajte, če je napajalni kabel poškodovan ali kaže očitne znake obrabe. Poškodovan napajalni kabel naj zamenja usposobljen električar ali servisni center proizvajalca.SL h) Zaščitite enoto pred sončnim sevanjem. Napravo uporabljajte na zaščitenem mestu, da ne poškodujete opreme ali ogrožate drugih.

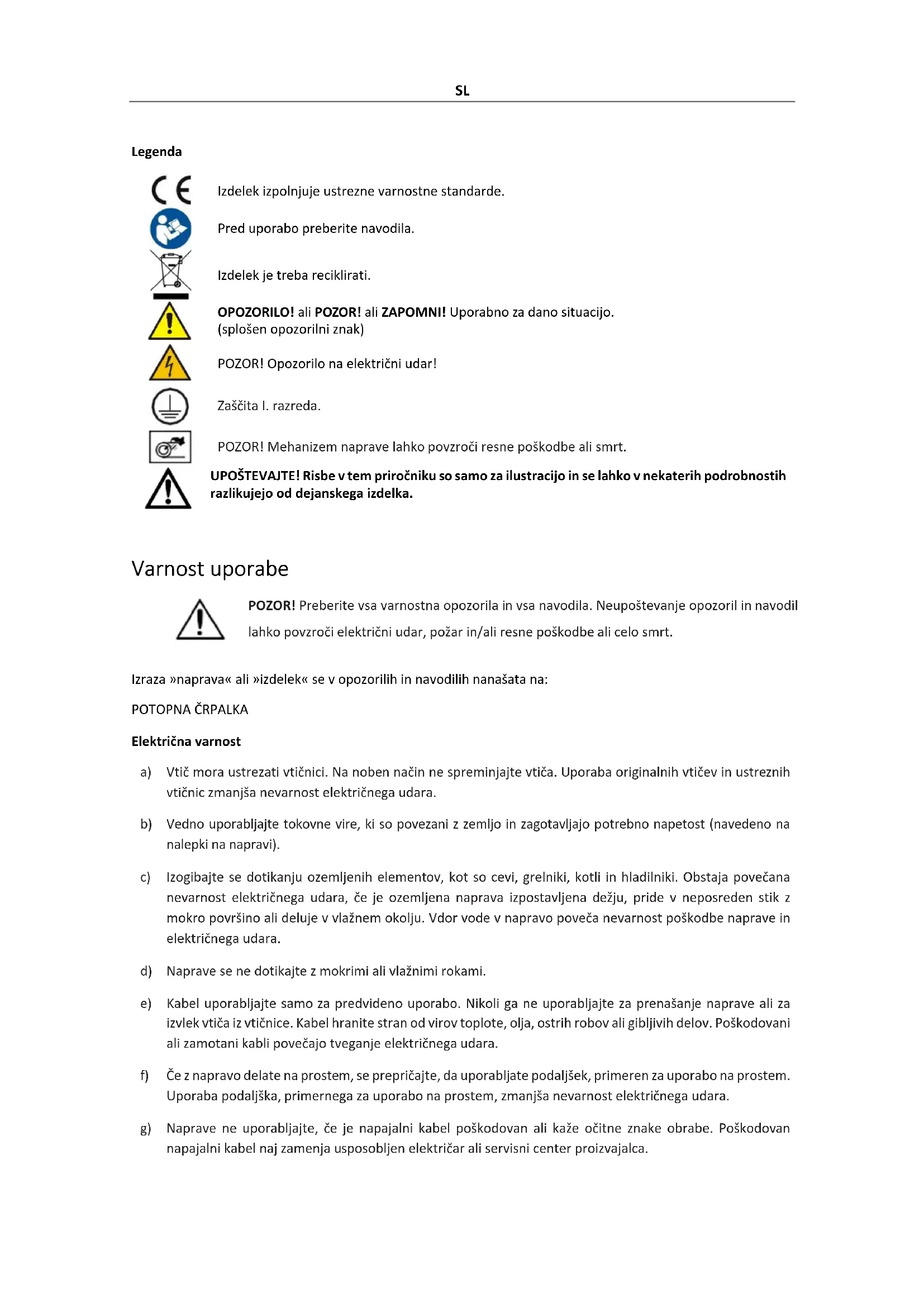

i) Pred čiščenjem ga odklopite iz vira napajanja. Za čiščenje uporabite mehko vlažno krpo. Izogibajte se uporabi

detergentov in pazite, da v enoto ne pride nobena tekočina. Varnost na delovnem mestu a) Poskrbite, da bo delovno mesto čisto in dobro osvetljeno. Neurejeno ali slabo osvetljeno delovno mesto lahko povzroči nesreče. Poskusite razmišljati vnaprej, opazujte dogajanje in pri delu z napravo uporabljajte zdrav razum. b) Naprave ne uporabljajte v potencialno eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Naprava ustvarja iskre, ki lahko vnamejo prah ali hlape. c) Če ugotovite poškodbe ali nepravilno delovanje, napravo takoj izklopite in o tem nemudoma obvestite nadzornika. d) Če niste prepričani, ali izdelek deluje pravilno ali če ugotovite poškodbe, se obrnite na servisni center proizvajalca. e) Izdelek lahko popravlja samo proizvajalčev servisni center. Ne poskušajte popravljati sami! f) V primeru požara za gašenje uporabite gasilni aparat na prah ali ogljikov dioksid (CO2) (namenjen za uporabo na električnih napravah pod napetostjo). g) Otrokom ali nepooblaščenim osebam je prepovedan vstop na delovno mesto. (Motnja lahko povzroči izgubo nadzora nad napravo). h) Redno preverjajte stanje varnostnih nalepk. Če so nalepke nečitljive, jih je treba zamenjati.

i) Prosimo, da ta priročnik ostane na voljo za poznejšo uporabo. Če napravo predate tretji osebi, ji morate

posredovati tudi priročnik. j) Embalažne elemente in majhne sestavne dele hranite na mestu, ki ni dostopno otrokom. k) Napravo hranite izven dosega otrok in živali. l) Če se ta naprava uporablja skupaj z drugo opremo, je treba upoštevati tudi preostala navodila za uporabo. ZAPOMNITE SE! Pri uporabi naprave zaščitite otroke in druge navzoče. Osebna varnost a) Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, narkotikov ali zdravil, ki lahko bistveno poslabšajo sposobnost upravljanja naprave. b) Stroj lahko upravljajo fizično sposobne osebe, ki so sposobne rokovati s strojem, so ustrezno usposobljene, ki so pregledale ta priročnik za uporabo in se usposobile za varnost in zdravje pri delu. c) Pri delu z napravo bodite zdravi in bodite pozorni. Začasna izguba koncentracije med uporabo naprave lahko povzroči resne poškodbe. d) Da preprečite nenamerni vklop naprave, se prepričajte, da je stikalo v položaju IZKLOP, preden jo priključite na vir napajanja. e) Ne precenjujte svojih sposobnosti. Pri uporabi naprave ohranite ravnotežje in bodite ves čas stabilni. To boSL zagotovilo boljši nadzor nad napravo v nepričakovanih situacijah. f) Naprava ni igrača. Otroke je treba nadzorovati, da se zagotovi, da se ne igrajo z napravo. g) Ne vstavljajte rok ali drugih predmetov v napravo, medtem ko je v uporabi! Varna uporaba naprave a) Ne preobremenjujte naprave. Uporabite ustrezna orodja za dano nalogo. Pravilno izbrana naprava bo nalogo, za katero je bila zasnovana, opravila bolje in varneje. b) Naprave ne uporabljajte, če stikalo za VKLOP/IZKLOP ne deluje pravilno (ne vklaplja in izklaplja naprave). Naprave, ki jih ni mogoče vklopiti in izklopiti s stikalom za VKLOP/IZKLOP, so nevarne, jih ne smete uporabljati in jih je treba popraviti. c) Prepričajte se, da je vtič izklopljen iz vtičnice, preden poskušate prilagoditi, zamenjati dodatno opremo ali preden napravo odložite. Takšni varnostni ukrepi bodo zmanjšali tveganje nenamernega aktiviranja naprave. d) Pred začetkom nastavljanja, čiščenja in vzdrževanja napravo odklopite iz električnega omrežja. Takšen preventivni ukrep zmanjša tveganje nenamernega vklopa. e) Ko ni v uporabi, shranite na varno mesto, stran od otrok in ljudi, ki niso seznanjeni z napravo in niso prebrali uporabniškega priročnika. Naprava lahko predstavlja nevarnost v rokah neizkušenih uporabnikov. f) Napravo vzdržujte v brezhibnem tehničnem stanju. Pred vsako uporabo preverite splošne poškodbe in še posebej preverite počene dele ali elemente ter morebitna druga stanja, ki bi lahko vplivala na varno delovanje naprave. Če odkrijete poškodbe, pred uporabo odnesite napravo v popravilo. g) Napravo hranite izven dosega otrok. h) Popravilo ali vzdrževanje naprave naj izvajajo usposobljene osebe, samo z uporabo originalnih nadomestnih delov. To bo zagotovilo varno uporabo.

i) Za zagotovitev brezhibnosti delovanja naprave ne odstranjujte tovarniško nameščenih varoval in ne

popuščajte nobenih vijakov. j) Pri transportu in rokovanju z napravo med skladiščem in namembnim mestom upoštevajte načela varnosti in zdravja pri delu za ročni transport, ki veljajo v državi, kjer se bo naprava uporabljala. k) Izogibajte se situacijam, ko naprava med uporabo preneha delovati zaradi prevelike obremenitve. To lahko povzroči pregrevanje pogonskih elementov in poškodbe naprave. l) Ne dotikajte se zgibnih delov ali dodatkov, razen če je naprava izklju čena iz vira napajanja. m) Naprave med delom ne premikajte, nastavljajte ali vrtite. n) Napravo redno čistite, da preprečite nabiranje trdovratne umazanije. o) Naprava ni igrača. Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora odrasle osebe. p) Naprave ne zaženite, ko je prazna. q) Prepovedano je posegati v strukturo naprave z namenom spreminjanja njenih parametrov ali tehničnega stanja. r) Napravo hranite stran od virov ognja in toplote.SL s) Ne preobremenjujte naprave. POZOR! Kljub varni zasnovi naprave in njenim zaščitnim funkcijam ter kljub uporabi dodatnih elementov, ki ščitijo operaterja, pri uporabi naprave še vedno obstaja majhna nevarnost nesreče ali poškodbe. Bodite pozorni in pri uporabi naprave uporabljajte zdrav razum. Uporabite smernice Izdelek je zasnovan za črpanje čiste vode do 35°C iz globokih vodnih vodnjakov. Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave. Deli naprave

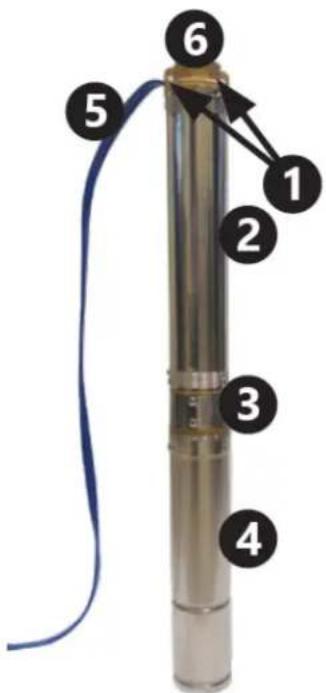

5- Napajalni kabel črpalke

6- Odprtina za izpust vodeSL

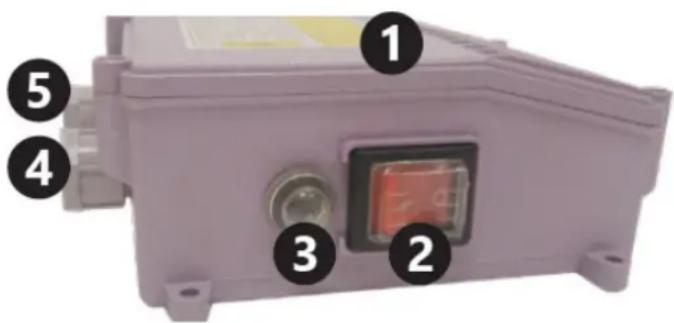

3- Pretokovni odklopnik

4- Uvod napajalnega kabla črpalke

5- Uvod napajalnega kabla

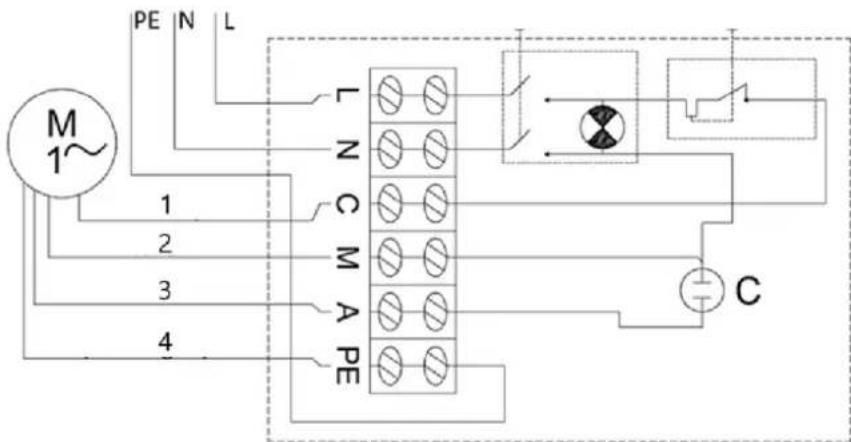

Pred prvo uporabo Po prejemu blaga preverite celovitost embalaže in jo odprite. Če je embalaža poškodovana, se v 3 dneh obrnite na svoje transportno podjetje in distributerja ter čim bolj podrobno dokumentirajte poškodbe. Paketa ne obračajte na glavo! Pri transportu paketa se prepričajte, da je vodoraven in stabilen. Odstranjevanje embalaže Prosimo, da shranite vso embalažo (karton, plastične trakove in stiropor), da lahko v primeru težav napravo v brezhibnem stanju pošljete nazaj na servis! Uporaba naprave POZOR! Neupoštevanje naslednjih smernic lahko povzroči poškodbe, ki predstavljajo tveganje za življenje in zdravje: Samo oseba z ustreznimi kvalifikacijami in veščinami naj vzpostavi električne povezave in namesti črpalko. Priključite napajalni kabel naprave v skladu z električnim diagramom v teh navodilih. Nadzorna plošča mora biti nameščena na mestu, zaščitenem pred vdorom vode. Naprave ne uporabljajte z mokrimi rokami. Podaljški napajalnega kabla, če so potrebni, morajo biti hermetično zaprti in jih mora izvesti oseba z ustreznimi kvalifikacijami. Za nošenje naprave ne uporabljajte napajalnega kabla. Črpalka mora biti ozemljena. V električnem sistemu uporabite napravo za diferenčni tok do 30 mA. Če č rpalka ne deluje pravilno ali je poškodovana izolacija napajalnega kabla, takoj odklopite vir napajanja. Ne vklapljajte črpalke, ko stojite v vodi ali ste bosi na mokri, električno prevodni površini.SL Neupoštevanje naslednjih smernic lahko povzroči okvaro naprave ali nenadno okvaro: Namestite črpalko v vodnjak v navpičnem položaju. Preden črpalko spustite v vrtino, se prepričajte, da je blato očiščeno. Črpalke ne uporabljajte za črpanje umazane vode (npr. onesnažene z oljem, delci, abrazivnimi delci itd.). Črpalke ne uporabljajte za slano vodo, jedko snovi, vnetljive tekočine itd. Ne uporabljajte z vodo, ki presega 35 °C. Če je črpalka nameščena v preširoko vrtino, bo to povzročilo nezadostno hlajenje in naprava se bo pregrevala. V tem primeru je treba namestiti hladilni plašč. Ne zaženite črpalke, dokler ni potopljena v vodo. "Suho" delovanje povzroči trajno poškodbo črpalke. Črpalka mora biti popolnoma potopljena, vodna površina pa mora biti vsaj 2 m nad izpustnimi odprtinami. Napajalni kabel pritrdite na dovodno cev (na primer s kabelskimi vezicami) vsaj vsaka 2 m, da preprečite zaviranje kabla pod lastno težo. Za zaščito črpalke pred udarci povratne vode uporabite protipovratni ventil. Preden črpalko spustite v novo vrtino, se prepričajte, da so blato, mulj in pesek temeljito očiščeni. Uporaba črpalke za črpanje vode z visoko vsebnostjo mineralov ni priporočljiva. Voda z visoko vsebnostjo mineralov lahko povzroči nastanek usedlin na ohišju č rpalke, kar preprečuje pravilno hlajenje motorja, kar lahko povzroči pregrevanje in poškodbe motorja. Črpalke ne uporabljajte, če je temperatura okolja pod ničlo. Zamrznjena voda bo poškodovala napravo in sistem za dovod vode na površino. Med uporabo ne prekrivajte iztoka vode. Za dviganje, prenašanje in spuščanje črpalke v vrtino uporabite vrv (po možnosti standardno najlonsko), pritrjeno na ročaje črpalke. Izdelek naj se uporablja pod nadzorom osebe z ustreznim znanjem o njegovi uporabi in delovanju. Shema električne napeljave

Za vklop črpalke nastavite stikalo za vklop/izklop v položaj za vklop. Če se prenapetostni odklopnik sproži zaradi kratkega stika, pregretja itd., potem ko je težava odpravljena (vzrok sprožitve prenapetostnega odklopnika), sprostite odklopnik s pritiskom gumba odklopnika na ohišju nadzorne plošče. Razstavite črpalko Na območjih, kjer temperature padejo pod ničlo, razstavite črpalko za zimsko sezono in jo shranite v skladu z navodili v poglavju "transport in skladiščenje". Za demontažo črpalke: Nastavite stikalo za vklop/izklop v položaj za izklop (“0”). Odklopite črpalko iz vira napajanja. Izvlecite črpalko iz vrtine z jekleno ali drugo varno vrvjo, ki je pritrjena na ročaje črpalke. Odklopite cev za dovod vode s črpalke. Izpraznite preostalo vodo v črpalki tako, da jo obrnete na glavo. Ko je črpalka suha, je pripravljena za varno shranjevanje. Prevoz in skladiščenje Med transportom preprečite tresenje, udarce in obračanje naprave na glavo. Hraniti ga na primerno prezračenem mestu s suhim zrakom in brez jedkih plinov. Napravo shranjujte pri temperaturah okolice nad ničlo v vodoravnem položaju. Če je bila črpalka shranjena več kot nekaj dni, se prepričajte, da naprava pravilno deluje, preden jo znova namestite. Čiščenje in vzdrževanje Pred čiščenjem naprave vedno odklopite. Za čiščenje vsake površine uporabite čistilo brez jedkih snovi. Po vsaki uporabi očistite organske usedline z naprave s curkom čiste vode in mehko krpo. Enoto hranite na suhem, hladnem mestu, brez vlage in neposredne sončne svetlobe. Redna kontrola naprave Redno preverjajte, ali je naprava poškodovana. V primeru poškodbe ga takoj prenehajte uporabljati in se za rešitev težave obrnite na službo za stranke. Kaj storiti v primeru težave? Obrnite se na službo za stranke in pripravite naslednje podatke:SL Številko računa in serijsko številko (slednja se nahaja na tehnični ploščici na napravi). Po potrebi fotografirajte poškodovan, zlomljen ali okvarjen del. Vaš pomočnik v službi za pomoč strankam bo lažje ugotovil izvor težave, če boste podrobno in natančno opisali težavo. Bolj kot so podrobni vaši podatki, boljša služba za stranke bo lahko hitro in učinkovito rešila vaš problem! POZOR! Nikoli ne odpirajte naprave brez dovoljenja vaše službe za stranke. To lahko vodi do izgube garancije! Odstranjevanje rabljenih naprav Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja. Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti. Odpravljanje težav Problem Možen razlog rešitev Naprava se ne zažene Prekomerni tokovni odklopnik se je sprožil Odpravite vzrok sprožitve odklopnika. Počakajte, da se motor ohladi. Ponastavite odklopnik v prvotni položaj. Brez moči Prepričajte se, da je napajalni kabel pravilno priključen. Poškodovan motor ali električni kabel Pokličite svojega agenta ali kvalificiranega tehnika. Naprava se zažene, vendar ne črpa / črpa le malo vode Dovod vode je zamašen Odstranite blokado. Vodni priključki puščajo Zatesnite povezave. Nezadosten nivo vode v vrtini Preverite nivo vode. Črpalka mora biti vsaj 2 m pod vodno gladino. Previsoka glava za dovod vode Namestite črpalko v skladu z njenimi tehničnimi specifikacijami.expondo.com Hersteller an Verbraucher Sehr geehrte Damen und Herren, gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall ge- geben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zu- zuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altge- räte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab. Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten. [1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE [2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG). Umwelt- und Entsorgungshinweise Utylizacja produktu Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczone- go punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregac- ji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane! For the disposal of the device please consider and act according to the national and local rules and regulations. CONTACT expondo Polska sp. z o.o. sp. k. ul. Nowy Kisielin-Innowacyjna 7 66-002 Zielona Góra | Poland, EU e-mail: info@expondo.com
