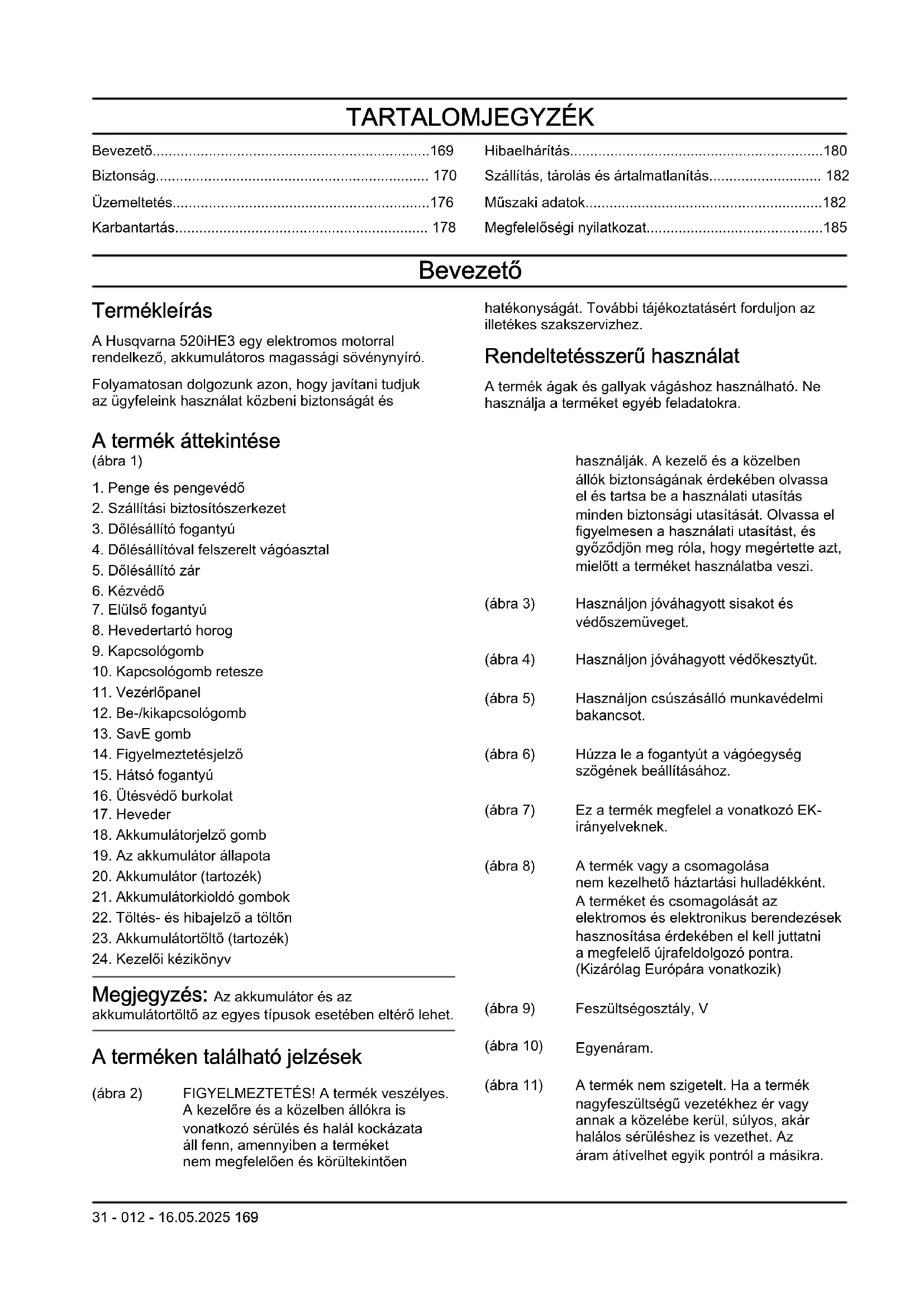

HASZNÁLATI ÚTMUTATÓ 520iHE3 HUSQVARNA

• Bevezető p. 169
• Biztonság p. 170
• Üzemeltetés p. 176
• Karbantartás p. 178
• Hibaelhárítás p. 180
• Szállítás, tárolás és ártalmatlanítás p. 182
• Műszaki adatok p. 182
• Megfelelőségi nyilatkozat Bevezető Termékleírás A Husqvarna 520iHE3 egy elektromos motorral rendelkező, akkumulátoros magassági sövénynyíró. Folyamatosan dolgozunk azon, hogy javítani tudjuk az ügyfeleink használat közbeni biztonságát és hatékonyságát. További tájékoztatásért forduljon az illetékes szakszervizhez. Rendeltetésszerű használat A termék ágak és gallyak vágáshoz használható. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1) p. 185

1. Penge és pengevédő

2. Szállítási biztosítószerkezet

3. Dőlésállító fogantyú

4. Dőlésállítóval felszerelt vágóasztal

10. Kapcsológomb retesze

12. Be-/kikapcsológomb

14. Figyelmeztetésjelző

16. Ütésvédő burkolat

18. Akkumulátorjelző gomb

19. Az akkumulátor állapota

22. Töltés- és hibajelző a töltőn

23. Akkumulátortöltő (tartozék)

24. Kezelői kézikönyv

Megjegyzés: Az akkumulátor és az akkumulátortöltő az egyes típusok esetében eltérő lehet. A terméken található jelzések (ábra 2) FIGYELMEZTETÉS! A termék veszélyes. A kezelőre és a közelben állókra is vonatkozó sérülés és halál kockázata áll fenn, amennyiben a terméket nem megfelelően és körültekintően használják. A kezelő és a közelben állók biztonságának érdekében olvassa el és tartsa be a használati utasítás minden biztonsági utasítását. Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 3) Használjon jóváhagyott sisakot és védőszemüveget. (ábra 4) Használjon jóváhagyott védőkesztyűt. (ábra 5) Használjon csúszásálló munkavédelmi bakancsot. (ábra 6) Húzza le a fogantyút a vágóegység szögének beállításához. (ábra 7) Ez a termék megfelel a vonatkozó EK- irányelveknek. (ábra 8) A termék vagy a csomagolása nem kezelhető háztartási hulladékként. A terméket és csomagolását az elektromos és elektronikus berendezések hasznosítása érdekében el kell juttatni a megfelelő újrafeldolgozó pontra. (Kizárólag Európára vonatkozik) (ábra 9) Feszültségosztály, V (ábra 10) Egyenáram. (ábra 11) A termék nem szigetelt. Ha a termék nagyfeszültségű vezetékhez ér vagy annak a közelébe kerül, súlyos, akár halálos sérüléshez is vezethet. Az áram átívelhet egyik pontról a másikra.

31 - 012 - 16.05.2025 169Minél nagyobb a feszültség, annál

messzebb ívelhet az áram. Az áram ágakon és más tárgyakon is áthaladhat, különösen, ha azok nedvesek. Mindig tartson legalább 10 méteres távolságot a termék és a nagyfeszültségű vezetékek és/vagy a vezetékekhez érő tárgyak között. Ha ezen a biztonsági távolságon belül kell végeznie a munkát, mindig vegye fel a kapcsolatot az illetékes áramszolgáltatóval, hogy a munka megkezdése előtt meggyőződhessen az áram kikapcsolásáról. Használat közben tartson legalább 15 méteres távolságot más személyektől és az állatoktól. (ábra 12) Fröccsenő víz ellen védett. (ábra 13) A vágóegység működési ciklusa, üzemidő/készenléti idő. ééééhhxxxx A típustáblán megtalálható a sorozat- szám. éééé a gyártási év, hh a gyártá- si hét és xxxx pedig a sorozatszám. Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. Szimbólumok az akkumulátoron, illetve az akkumulátortöltőn (ábra 17) A termék újrahasznosítását elektromos és elektronikus be- rendezések újrahasznosítására szolgáló ponton kell elvégez- ni. (Kizárólag Európára vonat- kozik) (ábra 14) Meghibásodásbiztos transzformátor. (ábra 15) Az akkumulátortöltőt kizárólag beltérben szabad használni és tárolni. (ábra 16) Kettős szigetelés. A termék károsodása A termékben keletkezett károkért nem vállalunk felelősséget, amennyiben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános gépbiztonsági útmutatások FIGYELMEZTETÉS: Olvassa el a jelen gépre vonatkozó összes biztonsági utasítást, útmutatást, ábrát és előírást. A az alább felsorolt utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat. Tegyen el minden figyelmeztetést és utasítást, mert a jövőben szüksége lehet rájuk. Megjegyzés: A „gép” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) gépekre vagy az akkumulátorról (vezeték nélküli) működő gépekre vonatkozik. A munkaterület biztonsága

• Tartsa a munkaterületet tisztán és világítsa meg jól. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balesetek.

• Ne működtesse a gépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A gép szikrát vethet, ami lángra lobbanthatja a port vagy a gőzöket. 170 31 - 012 - 16.05.2025• A gyermekeket és más személyeket tartsa távol a gép üzemeltetése alatt. Ha bármi elvonja a figyelmét, elveszítheti a készülék feletti ellenőrzést. Elektromos biztonság

• A gép dugaszának illeszkednie kell az aljzatba. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon adaptercsatlakozót a földelt géphez. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.

• Kerülje el az érintkezést a földelt felületekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövekszik az áramütés veszélye, ha teste le van földelve.

• Ne tegye ki a gépet esőnek vagy nedves környezetnek. A gépbe jutó víz növeli az áramütés kockázatát.

• Ne bánjon durván a kábellel. A kábelt ne használja a gép hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A megsérült vagy összegabalyodott kábel megnöveli az áramütés kockázatát.

• Ha kültéren használja a gépet, használjon kültéri használatra alkalmas hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.

• Ha a gépet feltétlenül nedves helyen kell használni, alkalmazzon életvédelmi relével (RCD) védett tápellátást. Az RCD használatával csökkenthető az áramütés kockázata. Személyes biztonság

• Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan belátását a gép működtetése során. Ne használja a gépet, ha fáradt, illetve ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A gépek működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.

• Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csúszásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.

• Kerülje el a véletlen indítást. Győződjön meg róla, hogy a gép ki van-e kapcsolva, mielőtt csatlakoztatja a készüléket az áramforráshoz és/ vagy az akkumulátorhoz, vagy felemeli és egyik helyről a másikra viszi azt. Balesetet okozhat, ha a gépet úgy viszi, hogy az ujja a kapcsolón van, vagy ha a bekapcsolt gépet áram alá helyezi.

• Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a gépet. A készülék forgó részeiben hagyott szerszám vagy kulcs sérülésekhez vezethet.

• Ne nyújtózkodjon a termékkel. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így váratlan helyzetekben is jobban megőrizheti az elektromos szerszám feletti uralmát.

Öltözködjön megfelelően. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú hajat.

• Ha a készülékhez csatlakoztatható porgyűjtő berendezés, mindig csatlakoztassa és használja azt. A porgyűjtő alkalmazása csökkenti a porral kapcsolatos veszélyeket.

• A gépek rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a gépeket könnyelműen, a gépbiztonsági alapelvek figyelmen kívül hagyásával működteti. Egy gondatlanul kivitelezett művelet akár egy századmásodperc alatt is súlyos sérüléshez vezethet. A motoros szerszám használata és karbantartása

• Ne erőltesse a motoros szerszámot. Használjon a feladathoz megfelelő motoros szerszámot. A megfelelő szerszámgép jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.

• Ne használja a motoros szerszámot, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérelhető szerszámgépek veszélyesek és javítandók.

• Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékot vagy tárolja a motoros szerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik a motoros szerszám véletlen elindításának veszélyét.

• A nem használt motoros szerszámot tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a motoros szerszámot és ezeket az utasításokat. A motoros szerszámok képzetlen felhasználók kezében veszélyt jelentenek.

• Végezze el a szerszámgépek és tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek hibás elhelyezkedését és rögzítését, az alkatrészek sérülését, és minden olyan állapotot, amely hatással lehet a szerszám működésére. Ha sérült, javíttassa meg a motoros szerszámot használat előtt. A rosszul karbantartott motoros szerszámok rengeteg balesetet okoznak.

• Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni őket.

• A szerszámot, a tartozékokat és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a motoros szerszámot másféle tevékenységre használják, mint amire tervezték, veszélyes helyzet állhat elő.

• A fogantyúkat és fogófelületeket tartsa szárazon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk

31 - 012 - 16.05.2025

171és fogófelületek nem teszi lehetővé a szerszám biztonságos kezelését és irányítását váratlan helyzetekben. Az akkumulátor használata és karbantartása

• Csak a gyártó által meghatározott töltővel töltse. Az a töltő, amelyik az egyik típusú akkumulátorhoz használható, tűzveszélyes lehet, ha másik típusú akkumulátorral használják.

• A motoros szerszámokat csak a típusuknak megfelelő akkumulátorokkal használja. Bármilyen más típusú akkumulátor használata sérülés- és tűzveszélyes.

• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, például gémkapcsoktól, érméktől, kulcsoktól, tűktől, csavaroktól vagy más kisebb fémtárgyaktól, amelyek összekapcsolhatják a sarukat. Az akkumulátorsaruk rövidre zárása égést vagy tüzet okozhat.

• Nem megfelelő körülmények hatására az akkumulátorból folyadék szivároghat ki. Kerülje az érintkezést. Ha ez véletlenül mégis megtörténik, öblítse le vízzel. Ha a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból távozó folyadék irritációt vagy égési sérülést okozhat.

• Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlanul viselkedhetnek, ami tüzet, robbanást vagy sérülést okozhat.

• Az akkumulátort vagy szerszámot ne tegye ki tűznek vagy túl magas hőmérsékletnek.A tűznek való kitettség, illetve a 130 °C (265 ºF) feletti hőmérséklet robbanást okozhat.

• Kövesse a töltésre vonatkozó utasításokat, és ne töltse az akkumulátort vagy a szerszámot az utasításokban megadott hőmérséklet-tartományon kívül.A nem megfelelő, illetve a megadott tartományon kívül eső hőmérsékleten való töltés károsíthatja az akkumulátort és növeli a tűzveszélyt. Szerviz

• A motoros szerszám szervizelését képzett szerelővel végeztesse el, aki kizárólag eredeti cserealkatrészeket használ. Így fenntartható a motoros szerszám biztonsága.

• Soha ne szervizelje a sérült akkumulátort. Az akkumulátor szervizelését csak a gyártó vagy egy hivatalos szolgáltató végezheti el. A sövénynyíróra vonatkozó biztonsági figyelmeztetések

• Rossz időjárási körülmények esetén – főleg ha fennáll a villámlás kockázata – ne használja a sövénynyírót. Ez csökkenti a villámcsapás veszélyét.

• A táp- és egyéb kábeleket tartsa távol a vágási területtől. Előfordulhat, hogy a sövényektől és bokroktól nem látja a táp- és egyéb kábeleket, így véletlenül elvághatja azokat a késsel.

A sövénynyírót kizárólag a szigetelt fogófelületnél tartsa, mert a vágófej kése belevághat a rejtett kábelekbe. Ha a kések feszültség alatt álló vezetékkel érintkeznek, a sövénynyíró bizonyos fémrészei is feszültség alá kerülhetnek, és a kezelőt ezáltal áramütés érheti.

• Minden testrészét tartsa távol a késtől. A levágott anyagot ne távolítsa el, illetve a vágandó anyagot ne tartsa a készülékhez, amikor a kések mozognak. A motor leállítása után a kések továbbra is mozognak. A sövénynyíró működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.

• A beragadt anyagok eltávolításakor és a sövénynyíró szervizelésekor győződjön meg arról, hogy minden főkapcsoló ki van-e kapcsolva, és az akkumulátor el van-e távolítva, illetve le van- e választva. A sövénynyíró váratlan, a beakadt anyagok eltávolítása vagy a szervizelés során történő bekapcsolódása súlyos személyi sérüléshez vezethet.

• A sövénynyírót a fogantyúnál fogva, a kések mozdulatlan állapotában szállítsa, és ügyeljen arra, hogy ne működtesse a főkapcsolót. A sövénynyíró megfelelő hordozása csökkenti a nem szándékos indítás és a kések által ebből fakadóan okozott személyi sérülések kockázatát.

• A sövénynyíró szállításakor vagy tárolásakor mindig használja az élvédőt. A sövénynyíró megfelelő kezelése esetén csökken a kések miatt bekövetkező esetleges személyi sérülések kockázata. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Vegye ki az akkumulátort annak biztosítására, hogy a termék ne indulhasson be véletlenül.

• Ez a termék veszélyes szerszám, ha nem körültekintően járnak el a használata során, vagy nem megfelelőképpen használják. A gép a kezelő és mások súlyos sérülését és halálát is okozhatja.

• Ne használja a terméket, ha megváltozott az eredeti specifikációja. Ne cseréljen a terméken alkatrészt a gyártó jóváhagyása nélkül. Csak a gyártó által jóváhagyott alkatrészeket használjon. A nem megfelelő karbantartás súlyos, akár végzetes sérüléssel is járhat.

• Használat előtt ellenőrizze a terméket. Lásd: Biztonsági eszközök a terméken174. oldalon

Karbantartás178. oldalon . Ne használja a sérült vagy nem megfelelően működő terméket. Végezze el a jelen használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat.

• Biztosítsa, hogy gyermekek ne játsszanak a termékkel. Soha ne engedje, hogy gyermek vagy a termék használatában nem jártas személy használja vagy szervizelje a terméket, illetve az

31 - 012 - 16.05.2025akkumulátort. A helyi törvények szabályozhatják

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• A termék gyermekektől elzárva tartandó.

• A termék eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Mindig eredeti tartozékokat használjon. A nem engedélyezett módosítások és/ vagy pótalkatrészek komoly sérülésekhez, illetve akár a kezelő vagy más személyek halálához is vezethetnek. Megjegyzés: A használatot országos vagy helyi törvények szabályozhatják. Tartsa be a vonatkozó előírásokat. Biztonsági utasítások az üzemeltetéshez FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez úgy véli, nem rendelkezik elegendő szakértelemmel.

• Soha ne használja a terméket, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, éberségét, ítélőképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.

• A rossz időben végzett munka fárasztó, és gyakran kockázatokkal is jár. Fokozott veszély miatt a gép használata rossz időjárási körülmények között, például sűrű ködben, intenzív esőzéskor, erős szélben, rendkívüli hidegben és villámláskor nem ajánlott.

• A hibás vágófelszerelés használata növelheti a balesetveszélyt.

• Ne engedje, hogy gyermekek használják a terméket, vagy a termék közelében tartózkodjanak. Mivel a termék könnyen indul, szigorú felügyelet nélkül a gyermekek könnyedén beindíthatják. Ez súlyos személyi sérüléshez vezethet. Válassza le az akkumulátort, ha nem tud folyamatosan felügyelni a termékre.

• Ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak legalább 15 méternek kell lennie. Ellenkező esetben komoly személyi sérülések veszélye áll fenn. Ha valaki megközelíti Önt, azonnal állítsa le a terméket. Mielőtt megfordulna a termékkel, mindig ellenőrizze, hogy nem tartózkodik-e valaki a biztonsági zónán belül.

• Ügyeljen arra, sem emberek, sem állatok vagy egyéb tényezők ne befolyásolhassák az Ön uralmát a termék felett, illetve hogy a fent említettek ne kerülhessenek érintkezésbe a vágófelszereléssel vagy a szétszóródó tárgyakkal. Ne használja azonban a terméket olyan körülmények között, amelyeknél baleset esetén nem lenne lehetősége segítséget hívni.

• Mindig ellenőrizze a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak.

• Bizonyosodjon meg arról, hogy biztonságosan tud járni és állni. Nézzen körül és ellenőrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok stb.) jelenlétét arra az esetre, ha hirtelen el kellene mozdulnia. Legyen nagyon óvatos, amikor lejtős talajon dolgozik.

• Minden esetben tartsa meg egyensúlyát és álljon szilárdan. Ne nyújtózkodjon a termékkel.

• Kapcsolja ki a terméket, mielőtt másik helyre megy vele. Szerelje fel a szállítási biztosítószerkezetet, ha nem használja a terméket.

• Kizárólag abban az esetben tegye le a terméket, ha kikapcsolta azt. Ne hagyja felügyelet nélkül a bekapcsolt terméket.

• Vegye ki az akkumulátort, mielőtt a terméket átadná egy másik személynek.

• Ügyeljen arra, hogy a termék működése közben a vágófelszereléshez ne érjen ruha vagy bármilyen testrész.

• Ha működés közben valami beleakad a vágófelszerelésbe, állítsa le és kapcsolja ki a terméket. Győződjön meg arról, hogy a vágófelszerelés teljesen leállt-e. A termék és/vagy a vágószerkezet tisztítása, ellenőrzése vagy javítása előtt vegye ki az akkumulátort.

• Se a kezével, se a lábával ne érjen a vágófelszereléshez, amíg az teljesen le nem áll a termék kikapcsolását követően.

• Ügyeljen az ágakon lévő gallyakra, amelyek vágás közben elrepülhetnek. Ne vágjon a talajhoz túl közel, mert az ott található kövek és egyéb tárgyak felpattanhatnak.

• Vigyázzon a felcsapódó tárgyaktól. Mindig elismert szemvédőt használjon. Soha ne hajoljon a vágófelszerelés védőegysége fölé. Kő, szemét stb. kerülhet a szemébe, amely vakságot, illetve súlyos sérüléseket okozhat.

• Fülvédő viselése esetén mindig figyeljen a figyelmeztető jelzésekre és hangokra. A termék leállítása után azonnal vegye le a fülvédőket.

• Csak akkor dolgozzon létrán, széken vagy más emelvényen, ha azt teljes mértékben rögzítette.

• A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának

31 - 012 - 16.05.2025

173csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig két kézzel tartsa a terméket. Tartsa a terméket teste jobb oldalán.

• Mindig állítsa le a terméket, vegye ki az akkumulátort, és ellenőrizze, hogy a vágószerkezet álló helyzetben van-e, mielőtt eltávolítaná a késtengelyre tekeredett vagy a védőburkolat és a vágófelszerelés közé szorult anyagokat.

• A termék működése közben létrejövő elektromágneses mező hatással lehet az aktív vagy passzív orvosi implantátumokra. Javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• A könnyű működtetés érdekében a terméket hevederrel tartsa.

• Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. A Husqvarna azt javasolja, hogy a kezelők használjanak engedélyezett fülvédőt.

• Soha ne használjon olyan terméket, amelynek eredeti konstrukcióján bármilyen módon is változtattak.

• Soha ne használjon olyan terméket, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakembernek kell végrehajtania. Lásd a Karbantartás című fejezetben leírtakat.

• Használat előtt végezzen általános ellenőrzést a terméken. Lásd a karbantartási ütemezést.

• Soha ne engedje meg senkinek a gép használatát, amíg nem győződött meg arról, hogy az illető elolvasta és megértette a kezelői kézikönyv tartalmát.

• Ellenőrizze, nincsenek-e a munkaterületen idegen objektumok, például elektromos vezetékek, állatok stb., vagy egyéb olyan objektumok, például fémtárgyak, amelyek kárt tehetnek a vágószerkezetben.

• A hibás kés használata növeli a balesetveszélyt. Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata során viseljen jóváhagyott személyi védőfelszerelést. A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon védősisakot azokon a helyeken, ahol fennáll a veszélye annak, hogy tárgyak esnek a földre.

• Hosszú távon a tartós zajártalom halláskárosodást okozhat. Az akkumulátoros termékek általánosságban véve viszonylag csendesek, azonban a zajszint és a hosszú távú használat kombinációja károsodást okozhat. A Husqvarna azt javasolja, hogy a kezelő viseljen fülvédőt, ha a termékeket egy nap hosszabb ideig, szünet nélkül használja. A terméket folyamatosan és rendszeresen használó kezelőknek rendszeresen ellenőriztetniük kell a hallásukat. FIGYELMEZTETÉS: Fülvédő viselése közben a kezelő kevésbé hallja a hangokat és a figyelmeztető jeleket.

• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.

• Az arcvédelem érdekében használjon arcvédőt. Az arcvédő használata nem elegendő a szemek védelméhez. (ábra 18)

• Ha szükséges, viseljen kesztyűt – például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor.

• Viseljen stabil, csúszásgátló talppal ellátott csizmát vagy cipőt.

• Viseljen sűrű szövésű anyagból készült ruházatot. Vastag, hosszú nadrágot és hosszú ujjú felsőrészt viseljen. Ne viseljen bő ruházatot, mert az beakadhat a gallyakba és a bokrok ágaiba. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Igazítsa haját vállmagasság fölé. (ábra 19)

• Tartson elsősegélykészletet a közelben. (ábra 20) Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket. Ez a fejezet a termék biztonsági funkcióit és rendeltetését, valamint a megfelelő üzemelést biztosító ellenőrzések és karbantartási műveletek elvégzésének módját ismerteti. Tekintse át a fejléc alatt szereplő utasításokat, A termék áttekintése169. oldalon hogy megtudja, hol találhatók ezek az alkatrészek a terméken. A termék élettartama lecsökkenhet, a balesetveszély pedig megnövekedhet, ha a termék karbantartását nem megfelelően hajtják végre, illetve ha a szervizt és/vagy

31 - 012 - 16.05.2025a javításokat nem szakszerűen végzik. Ha további

információra van szüksége, vegye fel a kapcsolatot a legközelebbi szervizszolgáltatóval. FIGYELMEZTETÉS: Soha ne használja a terméket sérült biztonsági felszerelésekkel. A termék biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat a jelen fejezetben leírtak szerint kell elvégezni. Ha az Ön terméke nem felel meg az alábbi vizsgálatok valamelyikénél, forduljon szervizműhelyéhez. VIGYÁZAT: A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszereléseire. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizműhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizműhellyel rendelkező szakkereskedőtől vásárolta, akkor kérje el tőle a legközelebbi szervizműhely címét. A billentyűzet ellenőrzése

1. Tartsa lenyomva a be-/kikapcsológombot (1). (ábra

21) a) Ha a LED (2) világít, a termék be van kapcsolva. b) Ha a LED (2) nem világít, a termék ki van kapcsolva.

2. Ha a figyelmeztetésjelző (3) világít vagy villog, lásd:

Billentyűzet180. oldalon

A kapcsológomb reteszének ellenőrzése A kapcsológomb retesze úgy van kialakítva, hogy megakadályozza a gomb véletlen megnyomását. Amikor előrenyomja a kapcsológomb reteszét (A), majd a reteszt a fogantyúhoz (B) nyomja, a kapcsológomb (C) kioldódik. Amikor elengedi a fogantyút, a kapcsológomb és annak retesze egyaránt visszaáll az eredeti állásába. Erről három egymástól független rugó gondoskodik. (ábra 22)

1. Ellenőrizze, hogy a kapcsológomb reteszelt-e,

amikor a retesz az eredeti helyzetében van. (ábra 23)

2. Nyomja előre a kapcsológomb reteszét (A), majd

nyomja le. Nyomja a kapcsológomb reteszét a fogantyúhoz (B), és győződjön meg arról, hogy az elengedésekor a retesz visszatér-e az eredeti helyzetébe. (ábra 24)

3. Győződjön meg arról, hogy a kapcsológomb és

a kapcsológomb retesze akadálymentesen mozog- e, valamint hogy a visszatérítő rugók megfelelően működnek-e. (ábra 25)

4. Tartsa lenyomva a be-/kikapcsoló gombot a termék

5. Nyomja be teljesen a kapcsológombot, ezzel teljes

6. Engedje el a kapcsológombot, és győződjön meg

arról, hogy a vágófelszerelés megállt és mozdulatlan marad-e. A kézvédő ellenőrzése A kézvédő megakadályozza, hogy keze véletlenül a késekhez érjen.

1. Tartsa lenyomva a be-/kikapcsológombot a termék

2. Vegye ki az akkumulátort.

3. Ellenőrizze, hogy a kézvédő megfelelően van-e

4. Ellenőrizze, hogy nem található-e sérülés

a kézvédőn. Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Csak jóváhagyott Husqvarna akkumulátorokat használjon. Lásd: Műszaki adatok182. oldalon . Az akkumulátor szoftveresen kódolva van.

• A jóváhagyott Husqvarna akkumulátorokat csak a kompatibilis Husqvarna termékek tápellátására használja. Ne használja az akkumulátort más eszközök áramforrásaként, mivel ez balesetveszélyes.

• Elektromos áramütés veszélye. Ne érintse az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

• Ne használjon nem újratölthető akkumulátorokat.

• Ne tegyen tárgyakat az akkumulátor szellőzőnyílásaiba.

• Tartsa távol az akkumulátort a közvetlen napsütéstől, hőtől és nyílt lángtól. Az akkumulátor súlyos égési, illetve vegyi égési sérüléseket okozhat.

• Tartsa az akkumulátort esős, nedves környezettől távol.

• Tartsa az akkumulátort mikrohullámoktól és magas nyomástól távol.

• Soha ne próbálkozzon az akkumulátor szétszerelésével vagy széttörésével.

• Ha az akkumulátor szivárog, ne hagyja, hogy a folyadék bőrre vagy szembe kerüljön. Ha hozzáért a folyadékhoz, nagy mennyiségű szappanos vízzel tisztítsa meg az adott testfelületet, és forduljon orvoshoz. Ha a folyadék a szemébe került, ne dörzsölje, hanem legalább 15 percig alaposan öblítse át a szemét vízzel, és forduljon orvoshoz.

31 - 012 - 16.05.2025

175• Az akkumulátort -10 °C (14 °F) és 40 °C (114 °F) közötti hőmérsékleten használja.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Lásd: Az akkumulátorral kapcsolatos információk177. oldalon

• Ne használjon sérült akkumulátort.

• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, csavaroktól és ékszerektől.

• Az akkumulátor gyermekektől elzárva tartandó. Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Áramütés vagy rövidzárlat veszélye, ha a biztonsági utasításokat nem tartják be.

• Ne használjon mást a termékhez mellékelt akkumulátortöltőn kívül. A Husqvarna által jóváhagyott akkumulátortöltőt kizárólag eredeti Husqvarna akkumulátorok töltésére használja.

• Ne próbálkozzon az akkumulátortöltő szétszerelésével.

• Ne használjon sérült akkumulátortöltőt.

• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a tápkábelt húzza.

• Minden kábelt és hosszabbítókábelt óvjon a víztől, az olajtól és az éles peremektől. Ügyeljen rá, hogy a kábel ne akadjon be ajtóba, korlátba vagy ezekhez hasonló tárgyakba.

• Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Győződjön meg róla, hogy az akkumulátortöltőt nem fedi semmi. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort kültéren. Ne töltse az akkumulátort nedves körülmények között.

• Az akkumulátortöltőt csak 5 °C (41 °F) és 40 °C (104 °F) közötti hőmérséklet esetén használja. A töltőkészüléket jól szellőző, száraz és pormentes környezetben használja.

• Ne tegyen tárgyakat az akkumulátortöltő hűtőnyílásaiba.

• Ne érintsen az akkumulátortöltő csatlakozóihoz fémtárgyakat, mivel ezek rövidzárlatot okozhatnak a töltőkészüléken.

• Jóváhagyott, sértetlen hálózati aljzatot használjon. Ellenőrizze, hogy az akkumulátortöltő kábele nem sérült-e. Hosszabbítókábelek használata esetén győződjön meg arról, hogy a hosszabbítókábelek nem sérültek-e. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A terméken végzett karbantartási műveletek előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás, egyéb ellenőrzések vagy a termék összeszerelése előtt távolítsa el az akkumulátort.

• A kezelő kizárólag a jelen használati utasításban szereplő karbantartási és szervizmunkákat végezheti el. A szélesebb körű karbantartási és szervizmunkákkal kapcsolatban forduljon a szakszervizhez.

• Soha ne tisztítsa vízzel az akkumulátort vagy az akkumulátortöltőt. Az erős tisztítószerek kárt tehetnek a műanyagban.

• A karbantartási műveletek elmulasztása csökkenti a termék élettartamát, illetve növeli a balesetveszélyt.

• A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel, különös tekintettel a biztonsági eszközökre. Amennyiben a karbantartást követően nem minden, a használati utasításban leírt ellenőrzési művelet jóváhagyott, forduljon a szakszervizhez. Garantáljuk a termékéhez megfelelő, professzionális javítást és szervizelést.

• A penge vágófogai mindig legyenek megfelelően élezve. Kövesse ajánlásainkat. Lásd a penge csomagolásán szereplő utasításokat is.

• Kizárólag eredeti pótalkatrészeket használjon.

• A vágófelszerelés javítása során mindig viseljen strapabíró védőkesztyűt. A kések nagyon élesek, és könnyen sérülést okozhatnak. Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet. Husqvarna Connect Az Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez.

• Bővebb termékinformációk.

• Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban. 176 31 - 012 - 16.05.2025A Husqvarna Connect használatának megkezdése

1. Töltse le az Husqvarna Connect alkalmazást

2. Regisztráljon egy fiókot a Husqvarna Connect

3. A termék csatlakoztatásához és regisztrálásához

kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat. Megjegyzés: A Husqvarna Connect alkalmazás nem érhető el minden piacon. További tájékoztatásért forduljon az illetékes szakszervizhez. Az akkumulátortöltő csatlakoztatása

1. Az akkumulátortöltőt a típustáblán szereplő

feszültségű és frekvenciájú áramforráshoz csatlakoztassa.

2. Csatlakoztassa a dugót egy földelt hálózati aljzatba.

Egyszer zölden felvillan a töltő LED-je. Megjegyzés: 0°C (32°F) alatti, valamint 50°C (122°F) feletti hőmérséklet esetén az akkumulátor nem töltődik fel. Ha a hőmérséklet magasabb, mint 50°C/ 122°F, az akkumulátortöltő a töltés megkezdése előtt lehűti az akkumulátort. Az akkumulátor töltése Megjegyzés: Az első használat előtt töltse fel az akkumulátort. Az új akkumulátorok csak 30%-ra vannak feltöltve.

1. Ellenőrizze, hogy az akkumulátor teljesen száraz-e.

2. Helyezze az akkumulátort az akkumulátortöltőbe.

(ábra 26) Megjegyzés: Az akkumulátor és az akkumulátortöltő az egyes típusok esetében eltérő lehet, de az eljárás ugyanaz.

3. Ellenőrizze, hogy az akkumulátortöltőn lévő

zöld töltésjelző lámpa világít-e. Ez azt jelenti, hogy az akkumulátor megfelelően érintkezik a töltőkészülékkel.

4. Ha az akkumulátoron az összes LED világít, az

akkumulátor teljesen fel van töltve. (ábra 27)

5. Az akkumulátortöltő fali aljzatból történő

kihúzásához a dugaszt húzza. Ne a kábelt húzza.

6. Vegye ki az akkumulátort a töltőből.

Megjegyzés: További információkért tekintse át az akkumulátor és az akkumulátortöltő használati utasítását. Az akkumulátorral kapcsolatos információk Az akkumulátor használatával kapcsolatos információkért tekintse át az akkumulátor használati utasítását. Az akkumulátort -10 °C (14 °F) és 40 °C (104 °F) közötti hőmérsékleten használja. Az akkumulátor csatlakoztatása a termékhez FIGYELMEZTETÉS: Kizárólag eredeti Husqvarna akkumulátorokat használjon a termékkel.

1. Ellenőrizze, hogy az akkumulátor teljesen fel van-e

2. Nyomja az akkumulátort a terméken található

akkumulátortartóba. Az akkumulátor egy kattanás kíséretében a helyére kattan. (ábra 28) VIGYÁZAT: Ha az akkumulátor nem megy bele könnyen az akkumulátortartóba, akkor az akkumulátor nem megfelelően van behelyezve. Ezzel kárt tehet a termékben.

3. Ügyeljen arra, hogy az akkumulátor megfelelően

legyen behelyezve. A termék elindítása előtti teendők

1. Ellenőrizze a munkaterületet. Távolítson el minden

olyan tárgyat, amelyet a termék kivethet.

2. Ellenőrizze a vágófelszerelést. Ellenőrizze, hogy

a kések élesek-e, illetve hogy nincsenek-e rajtuk repedések vagy egyéb sérülések.

3. Győződjön meg arról, hogy a termék megfelelően

működik. Ellenőrizze, hogy az anyák és csavarok szorosan meg vannak-e húzva.

4. Ellenőrizze, hogy a fogantyú és a biztonsági

eszközök nem sérültek-e, illetve megfelelően vannak-e rögzítve. Ha valamelyik alkatrész hiányzik vagy a termék eredeti specifikációja megváltozott, ne használja a terméket. Szükség esetén viseljen védőkesztyűt.

5. A termék működtetése előtt győződjön meg

arról, hogy a burkolatok nem sérültek-e, illetve megfelelően vannak-e rögzítve. A termék elindítása

1. Tartsa lenyomva a be-/kikapcsológombot, amíg

a zöld LED világítani nem kezd. (ábra 29)

2. A fordulatszám beállításához nyomja be

177A termék működtetése

1. Az oldalak vágását kezdje a talajról, majd mozgassa

felfelé a terméket a sövény mentén. (ábra 30)

2. A fordulatszámot a munkaterhelésnek megfelelően

3. Ügyeljen rá, hogy a motor ne érjen a sövényhez.

4. Tartsa a terméket a testéhez közel, így stabil

testtartást vehet fel. (ábra 31)

5. Ügyeljen rá, hogy a vágószerkezet hegye ne érjen

6. Óvatosan és lassan dolgozzon, amíg az összes ágat

nem vágja le megfelelően. A termék szögének beállítása A vágóasztal 8 különböző helyzetbe állítható.

1. Vegye ki az akkumulátort a termékből.

2. Húzza le a pozícióállító fogantyút. (ábra 32)

3. Döntse a vágóasztalt a fogantyúja segítségével

a megfelelő pozícióba. (ábra 33)

4. A vágóasztal zárolásához engedje el a pozícióállító

fogantyút. A SavE funkció használata A termék energiatakarékossági funkcióval, az úgynevezett SavE funkcióval van ellátva. A SavE funkció csökkenti a vágószerkezet sebességét, és a lehető leghosszabb működési időt biztosítja az akkumulátor számára. Megjegyzés: A SavE funkció nem csökkenti a termék vágási teljesítményét.

1. A funkció elindításához nyomja meg a SavE gombot

a billentyűzeten. A zöld LED felgyullad.

2. A SavE funkció leállításához nyomja meg ismét

a gombot. A zöld LED kialszik. (ábra 34) Automatikus leállítás funkció A termék automatikus leállítás funkcióval rendelkezik, amely kikapcsolja azt, ha 45 másodpercig nincs használatban. A termék szállítási pozícióba állítása FIGYELMEZTETÉS: Ne működtesse a terméket szállítási helyzetben.

1. Vegye ki az akkumulátort a termékből.

2. A szállításhoz használja a szállítási

biztosítószerkezetet.

3. Döntse a vágóasztalt 180 fokos szögben az Ön

irányába. (ábra 35) A termék leállítása

1. Engedje el a kapcsológombot.

2. Tartsa lenyomva a be-/kikapcsológombot, amíg

a zöld LED ki nem alszik.

3. Nyomja le az akkumulátor kioldógombjait, és húzza

ki az akkumulátort. (ábra 36) Karbantartás Bevezető FIGYELMEZTETÉS: A termék karbantartása előtt olvassa el és értelmezze a biztonsággal foglalkozó fejezetet. FIGYELMEZTETÉS: Karbantartás előtt vegye ki az akkumulátort. Karbantartási terv FIGYELMEZTETÉS: Karbantartási munkák előtt távolítsa el az akkumulátort. Alább következik egy lista a termék karbantartásával kapcsolatos lépésekről. A karbantartási ütemtervben előírt karbantartáson kívül rendszeresen szervizeltesse a terméket Husqvarna szakszervizben. A szervizintervallumokkal kapcsolatos további információért forduljon a Husqvarna szakszervizhez. 178 31 - 012 - 16.05.2025Karbantartás Haszná- lat előtt Hetente Havi Tisztítsa le a termék külső alkatrészeit. X Ellenőrizze, hogy a be-/kikapcsológomb megfelelően működik-e és nem sérült-e meg.

Ellenőrizze, hogy biztonsági szempontból megfelelő-e a kapcsológomb és a kapcsológomb reteszének működése.

Ellenőrizze, hogy az összes vezérlő működik és sértetlen-e. X Győződjön meg arról, hogy a vágófej kése és a vágófelszerelés védőburkolata repedésektől és sérülésektől mentes. Ha a vágófej kése vagy a vágófelszerelés védőburkolata sérült vagy repedt, cserélje ki.

Ha a vágófej kése meggörbült vagy sérült, forduljon a márkakereskedőhöz a cserére vonatkozóan.

Ellenőrizze, hogy a kézvédő sértetlen-e. Ha a védőburkolat sérült, cserélje ki. X Ellenőrizze, hogy a csavarok és anyák szorosan rögzülnek-e. X Ellenőrizze, hogy az akkumulátor sértetlen-e. X Ellenőrizze, hogy az akkumulátor fel van töltve. X Ellenőrizze, hogy az akkumulátortöltő sértetlen-e. X Ellenőrizze, hogy a vágóasztal pozíciózárja sértetlen-e, és megfelelően működik. X Ellenőrizze, hogy a vágófej késeit összetartó csavarok rendesen meg vannak-e húzva.

Végezze el az akkumulátor és a termék közötti csatlakozások ellenőrzését. Vé- gezze el az akkumulátor és az akkumulátortöltő közötti csatlakozás ellenőrzését.

Az akkumulátor és az akkumulátortöltő ellenőrzése

1. Ellenőrizze, hogy az akkumulátoron nem találhatók-e

sérülések, például repedések.

2. Ellenőrizze, hogy az akkumulátortöltőn nem

találhatók-e sérülések, például repedések.

3. Ellenőrizze, hogy az akkumulátortöltő

csatlakozókábele nem sérült-e, és hogy nincs-e rajta repedés. A termék, az akkumulátor és az akkumulátortöltő tisztítása

1. Használat után tisztítsa meg a terméket egy száraz

2. Tisztítsa meg az akkumulátort és az

akkumulátortöltőt egy száraz ruhával. Tartsa tisztán az akkumulátorvezető síneket.

3. Mielőtt a töltőkészülékbe vagy a termékbe helyezné

az akkumulátort, gondoskodjon az akkumulátor és a töltő érintkezőinek tisztaságáról. A vágófej késének tisztítása és kenése

1. A késeken maradt gyanta és növénymaradványok

eltávolításához használjon tisztítószert.

2. Ellenőrizze, hogy nem sérültek-e a kések fogói.

Ellenőrizze, hogy nem deformáltak-e a kések fogói. Reszelje le a sorjákat.

3. Ellenőrizze, hogy a pengék szabadon forognak-e.

4. Hosszú időtartamú tárolás előtt kenje be a pengéket

kenőanyaggal. (ábra 37) A vágóasztal dőlési feszességének beállítása

1. A csavar elforgatásával állítsa be a dőlési

feszességet. (ábra 38)

2. Fordítsa el a csavart az óra járásával megegyező

vagy ellentétes irányba, hogy megkönnyítse a vágóasztal döntését.

31 - 012 - 16.05.2025 179Hibaelhárítás

Billentyűzet Probléma Lehetséges hibák Lehetséges megoldás Villog az indítást jelző zöld LED. Alacsony akkumulátorfeszültség. Töltse fel az akkumulátort. Villog a piros hibajel- ző LED. Túlterhelés. Megakadt a vágófelszerelés. Nyomja le a be-/kikapcsológombot a termék kikapcso- lásához. Vegye ki az akkumulátort. Tisztít- sa meg a vágófelszerelést a nemkívánatos anyagoktól. Lazítsa meg a láncot. Hőmérséklet-ingadozás. Hagyja lehűlni a terméket. A kapcsológombot és a be-/kikapcsológom- bot egy időben nyomták meg. Engedje el a kapcsológombot, és nyomja meg a be-/kikapcsológombot. A termék nem indul. Piszok került az akkumulátorcsatlakozókba. Tisztítsa meg az akkumulátorcsatlakozókat sűrített levegő vagy egy puha kefe segítsé- gével. A piros hibajelző LED világítani kezd. A terméket szervizelni kell. Forduljon az illetékes szakszervizhez. Akkumulátor 40-B220X

Hibajelenségek Ok Teendő Az akkumulátor hibajelzője villog. Az akkumulátor lemerült. Töltse fel az akkumulátort. Nagyon alacsony akkumulátor-hő- mérséklet nagy munkaterhelés mel- lett. Melegítse fel az akkumulátort. Példá- ul vigye beltérbe, vagy működtesse alacsony sebességgel, amíg az ak- kumulátor fel nem melegszik. Az akkumulátor nem működik. Az akkumulátor a működési tartománya határértékén van. Vegye ki az akkumulátort a termék- ből. Hagyja pihenni az akkumulátort, majd nyomja meg az akkumulátorjel- ző gombot. Az akkumulátor-hőmérséklet jelzője VILÁGÍT. Az akkumulátor túl hideg vagy túl meleg a használathoz. Az akkumulátort -10 °C (14 °F) és 40 °C (104 °F) közötti környezeti hőmér- sékleten tárolja. Ha az akkumulátor hőmérséklete megfelelő, ismét hasz- nálható.

A hibaelhárítás más akkumulátortípusok esetében eltérő lehet. Az akkumulátor használatával kapcsolatos információkért tekintse át az akkumulátor használati utasítását. Csak jóváhagyott Husqvarna akkumulátorokat használjon. 180 31 - 012 - 16.05.2025Az akkumulátor-hőmérséklet jelzője villog. Az akkumulátor hőmérséklete a ha- tárérték közelében van. Csökkentse a sebességet és/vagy a munkaterhelést. Az akkumulátort +10°C (50°F) és +30°C (86°F) kö- zötti környezeti hőmérsékleten tárolja az optimális teljesítmény érdekében. Az akkumulátor-hőmérséklet jelzője VILÁGÍT, amikor az akkumulátor a töltőben van. Hőmérséklet-ingadozás, az akkumu- látor túl hideg vagy túl meleg a töltés- hez. Hagyja lehűlni, vagy vigye beltéri helyiségbe, és melegítse fel az ak- kumulátort. Ha az akkumulátor hő- mérséklete megfelelő, ismét tölthető. A töltőt csak 5 °C (41 °F) és 40 °C (104 °F) közötti környezeti hőmérsék- let esetén használja. A töltő napfény- től távol tartandó. Ha a probléma to- vábbra is fennáll, vegye fel a kapcso- latot márkakereskedőjével. Az akkumulátor hibajelzője világít. Az akkumulátorban kritikus hiba lé- pett fel. Forduljon márkakereskedőjéhez. Akkumulátortöltő 40-C500X

Hibajelenségek Lehetséges hibák Lehetséges eljárás A töltőn lévő töltésjelző sárgán világít. Az akkumulátorhiba-jelző vagy az akkumulátor-hőmérsékletjelző világít. Hőmérséklet-ingado- zás, az akkumulátor túl hideg vagy túl me- leg a használathoz vagy a töltéshez. Ha az akkumulátor túl forró, tartsa csatlakoztatva a töltő- höz. A töltő beépített ventilátora csökkenti az akkumulá- tor hőmérsékletét. Ha az akkumulátor hőmérséklete eléri az ajánlott értéket, a töltés automatikusan megkezdődik. Ha az akkumulátor túl hideg, vigye beltérbe. Ha az akku- mulátor elérte az ajánlott hőmérsékletet, folytassa a töl- tést. Tartsa be a működésre vonatkozó hőmérsékleti tarto- mányt; tekintse meg az akkumulátortöltő használati út- mutatóját. A töltő napfénytől távol tartandó. Ha a problé- ma továbbra is fennáll, vegye fel a kapcsolatot márkake- reskedőjével. A töltőn lévő töltésjelző sárgán világít. Az akkumulátorhiba-jelző világít az akkumulátoron. Az akkumulátorban kritikus hiba lépett fel. Forduljon márkakereskedőjéhez. A töltőn lévő töltésjelző pirosan világít. A töltőben kritikus hi- ba lépett fel. Forduljon márkakereskedőjéhez.

A hibaelhárítás a többi akkumulátortöltő típus esetében eltérő lehet. Az akkumulátortöltő használatával kap- csolatos információért tekintse át az akkumulátortöltő használati utasítását. Csak jóváhagyott Husqvarna akkumulátortöltőket használjon.

31 - 012 - 16.05.2025 181Szállítás, tárolás és ártalmatlanítás

Szállítás és raktározás

• A mellékelt lítium-ion akkumulátorokra a veszélyes anyagokra vonatkozó jogszabályok követelményei érvényesek.

• Kereskedelmi szállításnál – harmadik fél és szállítmányozó cégek esetén is – a csomagolásra és címkézésre vonatkozó speciális előírásokat be kell tartani.

• A termék elküldése előtt forduljon egy veszélyes anyagok tekintetében szakképzett személyhez. Tartsa be az összes vonatkozó nemzeti előírást.

• Ha az akkumulátort becsomagolja, a szabadon álló érintkezőket le kell fedni ragasztószalaggal. Szorosan csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.

• Tároláshoz vagy szállításhoz távolítsa el az akkumulátort.

• Helyezze az akkumulátort és az akkumulátortöltőt száraz, nedvesség- és fagymentes helyre.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban.

• Helyezze az akkumulátort közvetlen napfénytől védett helyre, ahol a hőmérséklet 5 °C (41 °F) és 25 °C (77 °F) között van.

• Helyezze az akkumulátortöltőt közvetlen napfénytől védett helyre, ahol a hőmérséklet 5 °C (41 °F) és 45°C (113°F) között van.

• Az akkumulátortöltőt csak 5 °C (41 °F) és 40 °C (104 °F) közötti környezeti hőmérséklet mellett használja.

• Hosszú ideig való tárolás előtt töltse fel az akkumulátort 30–50%-ra.

• Az akkumulátortöltőt száraz, zárt helyen tárolja.

• A tárolás során tartsa távol az akkumulátort az akkumulátortöltőtől. Ügyeljen arra, hogy gyermekek és más jogosulatlan személyek ne érhessenek a berendezéshez. A berendezést kulccsal zárható helyen tárolja.

• A hosszú ideig való tárolás előtt tisztítsa meg a terméket, és végezze el annak teljes karbantartását.

• A sérülések és a termék károsodásának elkerülése érdekében szállításkor és tároláskor használja a terméken található szállítási biztosítószerkezetet.

• Szállításkor rögzítse biztosan a terméket. Hulladékkezelés A szimbólum azt jelzi, hogy a termék nem minősül háztartási hulladéknak. Hasznosítsa újra az elektromos és elektronikus berendezések helyi gyűjtőrendszerében. Ez hozzájárul az élettartam végi hulladékkezeléshez. További információért forduljon a helyi hatóságokhoz, a hulladék ártalmatlanítási szolgáltatást végző vállalkozáshoz, a szervizkereskedőjéhez vagy kiskereskedőhöz. A helytelen ártalmatlanítás potenciálisan negatív hatással lehet a környezetre és az emberi egészségre a veszélyes anyagok esetleges jelenléte miatt. Megjegyzés: A szimbólum a terméken vagy annak csomagolásán található. Műszaki adatok Műszaki adatok 520iHE3 Motor Motortípus BLDC (kefe nélküli) 36 V Tömeg

Tömeg akkumulátor nélkül, kg 4,2 Tömeg akkumulátorral (Alapértelmezett akkumulátor 40-B220X), kg 5,6 Vágófelszerelés

Szállítási védőburkolatot nélkül mérve. 182 31 - 012 - 16.05.2025520iHE3 Típus Kétoldalas Késhosszúság, mm 550 Késsebesség vágás/perc, SavE üzemmód bekapcsolva 3200 Késsebesség vágás/perc, SavE üzemmód kikapcsolva 4000 Víz elleni védettség szintje IPX4

Hangteljesítményszint, dB(A)-ben mérve 94 Hangteljesítményszint, garantált, L

dB(A) 96 Zajszintek A kezelő hallószervére gyakorolt, EN 62841-1 és EN62841-4-2 szerint mért hangnyo- másszint, dB(A)

Az EN 62841-1 és EN62841-4-2 szerint mért rezgésszintek (a

Elülső/hátulsó fogantyú 2,6/1,7 Jóváhagyott akkumulátorok Akkumulátor BLi200 40-B220X Típus Lítium-ion Lítium-ion Akkumulátor kapacitása, Ah 5,2 6,0 Névleges feszültség, V 36 36 Tömeg, kg (font) 1,3 (2,9) 1,4 (3,1)

Az IPX4 jelöléssel ellátott Husqvarna kézi akkumulátoros termékek megfelelnek ezeknek a követelményeknek a termékjóváhagyási szinten

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

). A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesít- mény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű termékek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.

A rezgésszintre vonatkozó jelentési adatok az 1,5 m/s

tipikus statisztikus ingadozásával (szórásával) rendel- keznek. A teljes rezgés deklarált értékének mérése szabványos vizsgálati módszerrel történt, és az érték felhasznál- ható a szerszámok összehasonlítására. A teljes rezgés deklarált értéke a kitettség előzetes becsléseként is használható.

31 - 012 - 16.05.2025 183Jóváhagyott akkumulátortöltők

Akkumulátortöltő QC330 Bemeneti feszültség, V 100–240 Frekvencia, Hz 50–60 Teljesítmény, W 330 184 31 - 012 - 16.05.2025Megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat A Husqvarna AB, SE-561 82 Huskvarna, SVÉDORSZÁG, (tel: +46-36-146500), a saját felelősségére kijelenti, hogy a termék: Leírás Akkumulátoros működtetésű, hosszabbított sövénynyíró Márka Husqvarna Típus/modell 520iHE3 Megjelölés 2023-as és újabb sorozatszámok teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2011/65/EU „egyes veszélyes anyagok alkalmazásának korlátozásáról szóló” 2000/14/EK „kültéri zajkibocsátásra vonatkozó” valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra; EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 55014-1:2017/A11:2020, EN

55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

A(z) SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden önkéntes típusvizsgálatot végzett a 2006/42/EK irányelv IX. melléklete szerint. A tanúsítvány száma: 01/094/025. A SMP Svensk Maskinprovning AB a tanács 2000/14/EK irányelve V. függelékének való megfelelést is igazolta. A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok182. oldalon

Huskvarna, 2024-01-01 Stefan Holmberg, K+F igazgató, Technológiai menedzsment, Husqvarna AB, SVÉDORSZÁG A műszaki dokumentációk felelőse

Batéria je zakódovaná softvérom.
