MANUALE UTENTE 520iHE3 HUSQVARNA

IT Manuale dell'operaore

JA 取叢説明書

KO 拟用者 裁明街

Trasporto, stoccaggio e smaltimento. 199

Utilizzo. 193

Dati tecnici. 199

Manutenzione 195

Dichiarazione di conformità 202

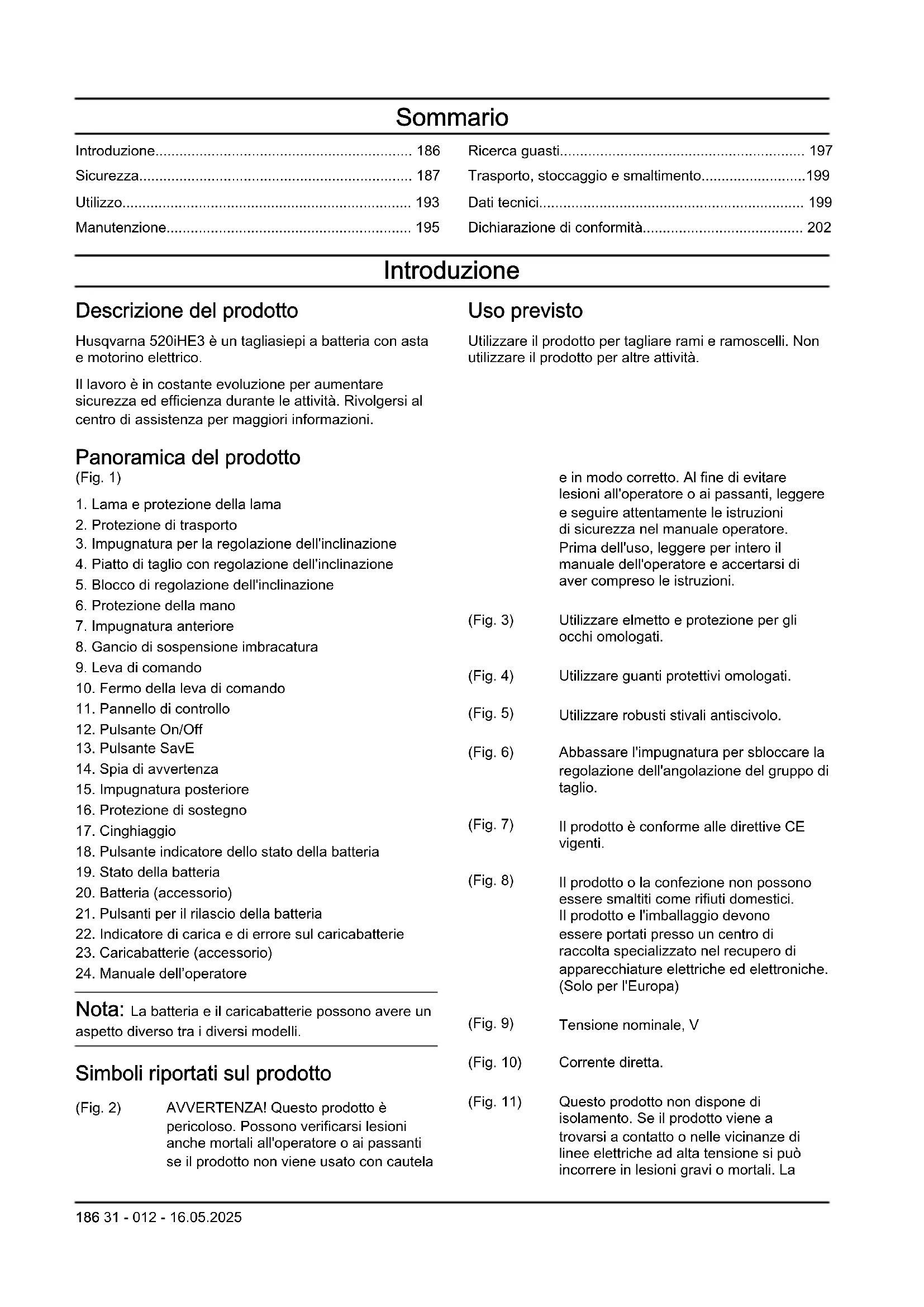

Introduzione

Descrizione del prodotto

Husqvarna 520iHE3 è un tagliaiespi a batteria con asta e motorino elettrico.

Il lavoro è in costante evoluzione per augmentare sicurezza ed efficienza durante le attività. Rivolgersi al centro di assistenza per maggiori informazioni.

Uso previsto

Utilizzare il prodotto per tagliare rami e ramoscelli. Non utilizzare il prodotto per altre attività.

Panorama del prodotto

(Fig. 1)

1. Lama e protezione della lama
2. Protezione di trasporto
3. Impugnatura per la regolazione dell'inclinazione
4. Piatto di taglio con regolazione dell'inclinazione
5. Blocco di regolazione dell'inclinazione
6. Protezione della mano
7. Impugnatura anteriore
8. Gancio di sospensione imbracatura
9. Leva di lavoro
10. Fermo della leva di comando
11. Pannello di controllo
12. Pulsante On/Off
13. Pulsante SavE
14. Spia di avventenza
15. Impugnatura posteriore
16. Protezione di sostegno
17. Cinghiaggio
18. Pulsante indicatore dello stato della batteria
19. Stato della batteria
20. Batteria (accessorio)
21. Pulsanti per il rilascio della batteria
22. Indicatore di carica e di erre sul caricabatterie
23. Caricabatterie (accessorio)
24. Manuale dell'opercatore

Nota: La batteria e il caricabatterie possono avere un aspetto diverso tra i diversi modelli.

Simboli riportati sul prodotto

(Fig. 2) AVVERTENZA! Questo prodotto è pericoloso. Posso sono verificarsi lesioni although mortali all'operaatore o ai passanti se il prodotto non viene usato con cautela

e in modo corretto. Al fine di evitare
lesioni all'operaatore o ai passanti, leggere
e seguire attentamente le istruzioni
di sicurezza nel manuale operatore.
Prima dell'uso, leggere per intero il
manuale dell'operaatore e accertarsi di
aver compreso le istruzioni.
(Fig. 3) Utilizzare elmetto e protezione per gli occhi omologati.
(Fig. 4) Utilizzato guanti protettivi omologati.
(Fig. 5) Utilizzare robusti stivali antiscivolo.
(Fig. 6) Abbassare l'impugnatura per sbloccare la regolazione dell'angolazione del gruppo di taglio.
(Fig. 7) Il prodotto è conforme alle direttive CE vigenti.
(Fig. 8) Il prodotto o la confezione non possono essere smaltiti come rifiuti domestici. Il prodotto e l'imballaggio devono essere portati presso un centro di raccolta specializzato nel recupero di apparecchiature elettriche ed elettroniche. (Solo per l'Europa)
(Fig. 9) Tensione nominale, V
(Fig. 10) Corrente diretta.
(Fig. 11) Questo prodotto non dispone di isolamento. Se il prodotto viene a trovarsi a contatto o nelle vicinanze di linee elettriche ad alta tensione si cui incorrere in lesioni gravi o mortali. La

corrente più essere condotta da un punto all'altrotramite un cosiddetto arco di tensione. Maggiore è la tensione, maggiore la distance percorribile dalla corrente. La corrente piùanche essere condottaattraverso rami o altri oggetti, particolarmente se bagnati. Mantenere sempre una distanza di almeno 10m fra il prodotto e le linee elettriche ad alta tensione e/o tutti gli oggetti che si trovano a contatto con essi. Se è necessario lavorare con una distanza di sicurezza inferiore, contattare sempre l'azienda distributrice dell'energia per assicurarsi che la tensione sia staccata nel momento in cui si inizia il lavoro. Durante il funzionamento,mantenere una distanza minima di 15m da altre persono o animali.

(Fig. 12) Protezione contro gli spruzzi d'acqua.

(Fig. 13) Ciclo operativo del gruppo di taglio, tempo di funzionamento/tempo di inattività.

aaaassxxx La targhetta dati di funzionamento mostra il numero di serie. yyyy è l'anno di produzione, ww è la settimana di produzione e xxx è il numero sequenziale.

Note: gli altri significi/decalcomanie sul prodotto si riferiscono a requisiti di certificazione necessari in alcuni mercati.

Simboli sulla batteria e/o sul caricabatterie

(Fig. 17)

Riciclare甚么 prodotto in una stazione di riciclaggio per apparecchiature elettriche ed elettroniche. (Solo per l'Europa)

(Fig. 14) Trasformatore a prova di guasto.
(Fig. 15) Utilizzato e conservare il caricabatteria solo in ambienti interni.
(Fig. 16) Doppio isolamento.

Danni al prodotto

Non siamo responsabili dei danni al prodotto se:

• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operaore o di passanti nel caso in cui le istruzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Norme generali di sicurezza della macchina

AVVERTENZA: Leggere tutte lenorme di sicurezza, istruzioni, illustrazioni,istruzioni e specifiche fornite con la presente macchina. La mancata osservanza di tutte leistruzioni elencate di seguito cui dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avertenze e le istruzioni per la futura consulazione.

Nota: Il termine "macchina" usato nelle norme di sicurezza fa riferimento a macchine alimentate alla rete (con cavo di alimentazione) e a macchine alimentate a batteria (senza cavo di alimentazione).

Sicurezza dell'area di lavoro

• Tenere l'area di lavoro pulita e ben illuminata. Il disordine e le aree di lavoro non illuminate possono essere causa di incidenti.
• Non lavorare con la macchina in ambienti a rischio di esplosione nei quali si trovano fluidi, gas o polveri inflammabili. Le macchine producono scintille che potrebbero accendere polveri e vapori.
• Durante l'utilizzo della macchina tenere a distanza bambini e altre personne. Le distrazioni sono causare la perdita del controllo.

Sicurezza elettrica

• La spina della macchina deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzato adattatori per spine con machine dotate di messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
• Evitare il contatto con superfici messe a massa o collegate a terra, come condutture, radiatori, stufe e frigoriferi. In casi simili, si verificherebbe un aumento del rischio di scosse elettriche.
• Non esporre le machine a pioggia o umidità. La penetrazione di acqua in una macchina aumento il rischio di scossa elettrica.
• Non rovinare il cavo elettrico. Non utilizzato mai il cavo per trasportare, tirare o scollegare alla presa la macchina. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o attorcigliati fanno augmentare il rischio di scosse elettriche.
• Utilizzare, quando si lavora all'aperto con una macchina, solamente prolonghe adatte per gli ambienti esterni. L'uso di un cavo omologato per l'impiego all'aperto riduce il rischio di scosse elettriche.
• Se l'impiego della macchina in ambienti umidi è inevitabile, utilizzare una fonte di alimentazione con interrottore differenziale (salvavita). L'utilizzo di un salvavita riduce il rischio di scosse elettriche.

Sicurezza personale

• É importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio la macchina durante le operazioni di lavoro. Non utilizzato mai la macchina in condizioni di stanchezza o tutto l'influsso di droghe, alcol o farmaci. Basta un solo momento di distrazione durante l'utilizzo della macchina per ferirsi gravamente.
• Usare sempre abbligamente protettivo personale. Utilizzare sempre una protezione per gli occhi. L'uso in condizioni adeguate dell'abbligamente protettivo (come mascherina protettiva, calzature di sicurezza antiscivolo, elmetto o cuffie protettive) riduce le lesionsi personali.
• Prevenir la messa in funzione occidentale.
  Accertarsi che l'interruttore sa in posizione OFF

prima di effettuire il collegamento alla presa dell'alimentazione e/o alla batteria, di sollevare o trasportare la macchina. Se, in fase di trasporto della macchina, siiene il dito sull'interruttore ovvero se si lascia collegata la macchina all'alimentazione elettrica, si possono verificare degli incidenti.

• Rimuovere eventuali chiavi o strumenti di regolazione prima di accendere la macchina. Una chiave o altri attrezzo rimasto attaccato a parti rotanti della macchina più provocare lesioni personali.
• Operare in sicurezza. Operare sempre facendo attenzione a posizionare bene i piedi e a mantenere l'equilibrio. In quello modo si potra controllare meglio la macchina in situazioni inaspettate.
• Vestirsi in maniera adeguata. Non indossare abiti troppo ampi o gioielli. Tenere capelli e indumenti lontani dalle parti in movimento. Lasciati liberi, indumenti, gioielli o capelli lunghi posso non restare impigliati nelle parti in movimento.
• Se vengono forniti disposittivi per il collegamento a strutture di aspirazione e raccolta delle polveri, accertarsi che siano collegate e utilizzate adeguatamente. La raccolta delle polveri più ridurre i rischi legati alla presenza di quello agente.
• Non lasciarsi ingannare da un falso senso di sicurezza e non andare altre le norme di sicurezza per la macchina,anche se si è acquisita familiarità con l'apparecchio elettrico dopo averlo usato diverse volte. Un'azione incauta più provocare gravi danni in una frazione di secondo.

Uso e cura dell'elettroutensile

• Non forzare l'eletttroutensile. Usare l'eletttroutensile adatto all'applicazione. L'eletttroutensile giusto fara il lavoro meglio e in modo più sicuro se usato alla velocità per la quale è stato progettato.
  Non usare l'elettROUTENSILE se non è possibile accenderlo o spegnerlo tramite interrottore. Qualunque elettROUTENSILE che non possa essere controllato tramite interrottore è pericoloso e delve essere riparato.
• Scollegare la spina alla presa di corrente e/o rimuovere la batteria, se staccabile, prima di procedere a qualsi asi regolazione,chio di accessori o alla conservazione degli eletttroutensili. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale dell'eletttroutensile.
• Riporre gli elettroutensili fuori alla portata dei bambini e non permettere l'uso dei suddetti a persone che non hanno familiarità con tali utensili e con queste istruzioni. Nelle mani di persona inesperte, gli elettroutensili sono pericolosi.
• Effettuare la manutenzione degli eletttroutensili e degli accessori. Controllare che non si verificchi un errato allineamento o collegamento delle parti in movimento, la rottura di pezioni e qualsvoglia altra condizione che possa inficiare il funzionamento dell'eletttroutensile. Qualora danneggiato, riparare l'eletttroutensile prima dell'uso. Molti incidenti sono

causati da elettrotensili con una manutenzione inadequata.

• Mantenere affiliati e puliti gli strumenti da taglio. Con una manutenzione adeguata, gli strumenti da taglio con bordi affiliati risultano più facili da controllinge e meno pericolosi.
• Usare l'elettroutensile, gli accessori, le punte ecc. come indicate dalles presenti istruzioni, tenendo conto delle condizioni di lavoro e della prestazione da effettuare. L'impiego di elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.
• Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non consentono una manipolazione e un controllo sicuri dell'utensile in situazioni impreviste.

Utilizzato e manutenzione della batteria

• Ricaricare l'attrezzo esclusivamente'utilizzato il caricabatterie specificato dal produttore. L'utilizzo di un caricabatterie indicato per un altre tipo di batteria potrebbe provocare rischio di incendio.
• Utilizzare i dispositivi esclusivamente con le batterie specificate. L'utilizzo di altri pacchi batteria potrebbe provocare lesioni e incendi.
• Quando la batteria non viene utilizzata, tenerla lontana da altri oggetti metallici, come graffette, monetete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero consentire il collegamento tra i terminali. Provocare il cortocircuito dei terminali della batteria potrebbe causare uszioni o provocare un incendio.
• In condizioni non ottimali, la batteria potrebbe perdere liquido; evitare il contatto. Qualora il contatto avvenisse, sciacquare la parte con acqua. Se il liquido entra negli occhi, chiamare immediatamente un medico. Il liquido fuoriuscito alla batteria potrebbe causare irritazioni o usioni.
• Non usare batterie o utensili danneggiati o modificati. Batterie danneggiate o modificate possono manifestare un comportamento imprevedibile, con rischio di incendi, esplosioni e lesionsi.
• Non esporre una batteria o uno strumento a fiamme o a temperature eccessive. L'esposizione a fiamme o temperature superiore a 130^ (265^) cui provocare esplosioni.
• Seguire tutte le istruzioni per la ricarica e non caricare la batteria o l'attrezzo al di fuori dell'intervallo di temperatura specificato nelle istruzioni. Una ricarica non corretta o a temperature al di fuori dell'intervallo specificato cui danneggiare la batteria e aumento il rischio di incendio.

Servizio

• Far riparare l'eeltroutensile solo ed esclusivamente da personale specializzato utilizzando solo pezzi di ricambio originali. Questo garantirà che sua salvaguardata la sicurezza dell'eeltroutensile.

Non riparare mai le batterie danneggiate. Gli interventi sulle batterie dovrebbe essere eseguito solo dal produttore o da centri assistenza autorizzati.

Avverenze sulla sicurezza del tagliasiepi

• Non utilizzare il tagliaiepi in condizioni climatiche sfavorevoli, soprattutto quando vi è il rischio di fulmini. Ciò riduce il rischio di essere colpiti da un fulmine.
• Tenere tutti i cavi di alimentazione lontano dall'area di taglio. I cavi di alimentazione o altri cavi potrebbero essere nascosti nelle siepi e nei cespugli ed essere tagliati accidentalmente alla lava.
• Tenere il tagliaiepi escludivamente delle apposite impugnature isolate poiché la lama potrebbe entrare in contatto con cavi nascosti. Se le lame vengono aicontatto con un filo scoperto sotto tensione, le parti in metallo esposte del tagliaiepi possono risultarne caricate e trasmettere una scossa elettrica all'operaatore.
• Tenere il corpo lontano alla lama. Non rimuovere il materiale tagliato e non tenere il materiale da tagliare quando le lame sono in funzione. Le lame continuano a muoversi dopo lo spegnimento dell'interruttore. Un attimo di disattenzione durante l'utilizzo del tagliasepi cui po可供tare gravi lesioni personali.
• Durante la rimozione del materiale inceppato o la manutenzione dell'unità, assicurarsi che tutti gli interrupttori di corrente siano spenti e che la batteria sia rimossa o scollegata. L'azionamento imprevisto del tagliasepi durante la rimozione di eventuali residui o la manutenzione cui cause gravi lesioni personali.
• Trasportare il tagliasepi per l'impugnatura con la lama ferma e facendo attenzione a non azionare alcun interrottore di corrente. Un correto trasporto del tagliasepi riduce il rischio di un avviamento involontario e di consequenti lesioni causate dalle lame.
• Durante il trasporto o la conservazione del tagliasepi, montare sempre il coprilama. Un adeguato utilizzato del tagliasepi riduce il rischio di lesioni personali provocate dalle lame.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Rimuovere la batteria per evitare che il prodotto venga azionato accidentalmente.
• Questo prodotto è uno strumento pericoloso se non si presta attenzione o se si utilizza il prodotto in modo errato. Il prodotto può causare gravi lesions o morte dell'operaatore o altre persone.
  Nonutilizzareil prodotto se estato modificato in quale modo rispetto alle spicifiche iniziali. Non sostituireuna parte del prodotto alla

previa approvazione del produttore. Utilizzare solo parti approvate dal produttore. Una manutenzione impropria cui causare lesioni o la morte.

• Eseguire il controlo del prodotto prima dell'utilizzo. Vedere, Dispositivi di sicurezza sul prodotto alla pagna 191 e Manutenzione alla pagna 195. Non utilizzato un prodotto danneggiato o che non funzioni correttamente. Eseguire i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale.
• I bambini devono essere sorvegliati per evitare che giochino con il prodotto. Non consentire mai l'uso e la manutenzione del prodotto a bambini o a persona non qualificare e non lasciare la batteria collegata. Verificare l'esistenza di norme locali che fissano l'èta minima dell'utilizzatore.
• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.
• Conservare il prodotto fuori alla portata dei bambini.
• Evitare assolutamente di modificare la versione originale del prodotto perché l'autorizzazione del fabbricante. Utilizzato sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare gravi lesioni personali o mortali all'operatore o a terzi.

Nota: La normativa nazionale o locale può regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore.

Istruzioni di sicurezza per l'utilizzo

AVVERTENZA: leggere le seguenti avventenze prima di utilizzare il prodotto.

• Se si è incerti riguardo a come procedere, rivolgersi a un esperto. Contattare il proprio rivenditore o l'officina di assistenza. Evitare qualsiasi lavoro per il quale non ci si sente sufficientemente qualificati.
• Non utilizzato mai il prodotto in condizioni di stanchezza oppure除去 l'effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, l'attenzione, la capacité di valutazione o la coordinazione.
• Lavorare in condizioni meteorologiche avverse è spesso stancante e comporta un ulteriore rischio. A causa di quello ulteriore rischio, si consiglia di non utilizzato il prodotto in condizioni meteorologiche sfavorevoli, per esempio, in presenza di nebbia fitta, pioggia battente, vento forte, freddo intenso, rischio di fulmini, ecc.
• Un gruppo di taglio difettoso può essere ristichio di incidenti.
  Non consentire a bambini di utilizzare il prodotto o avvincarsi aesso. Data l'estrema facilità di avviamento del prodotto, i bambini potrebbero

essere in grado di avviarlo se non sorvegliati. Sussiste il rischio di gravi lesioni personali. Scollegare la batteria quando il prodotto viene lasciato incustodito.

• Controllare che non vi siano persone o animali in un raggio di 15 metri durante il lavoro. Nel caso in cui più utenti stiano lavorando nella stessa zona, la distanza di sicurezza deve essere almeno 15 metri. Altrimenti vi è il rischio di gravi lesioni personali. Arrestare immediatamente l'unità nel caso qualcuno si avvicini. Non girarsi mai con il prodotto in azionezza prima aver controllato che non ci sia nessuno alle vostre spalle entro la zona di sicurezza.
• Accertarsi che la presenza di persona, animali o altri non possa influire sul controllo del prodotto o che non vengano a contatto con il gruppo di taglio o che oggetti allentati possano essere scagliati in aria dal gruppo di taglio. Non utilizzato il prodotto se non si è certi di poter chiedere aiuto in caso di incidente.
• Controllare sempre l'area di lavoro. Rimuovere eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di ferro, corde ecc. che potrebbero essere scagliati oppure penetrare nel gruppo di taglio.
• Accertarsi di poter camminare e lavorare in sicurezza. In caso di spostamenti, controllare che non vi siano ostacoli (cepi, radici, rami, fossati ecc.). Fare particolare attenzione quando si lavora su terreni in pendenza.
• Mantenere una posizione stabile ed equilibrata in qualsiasi momento. Operare in sicurezza.
• Gli spostamenti vanno sempre eseguiti con il prodotto spento. Fissare la protezione di trasporto quando il prodotto non è in uso.
• Non pogiare mai il prodotto al suolo se non è stato spento. Non lasciare il prodotto alla supervisione se acceso.
• Rimuovere la batteria prima di passare il prodotto a un'altra persona.
• Assicurarsi che all'accensione, il gruppo di taglio non entri in contatto con vestiti o parti del corpo.
• Se un oggetti si blocca nel gruppo di taglio durante l'utilizzo del prodotto, arrestare e disattivare il dispositivo. Accertarsi che il gruppo di taglio si arresti completeness. Rimuovero la batteria prima di procedere alla pulizia, all'ispezione o alla riparazione del prodotto e/o del gruppo di taglio.
• Tenere le mani e i piedi lontani dal gruppo di taglio fino al suo completo arresto quando il prodotto viene disattivato.
• Fare attenzione ad eventuali ramoscelli che potrebbero venir lanciati in aria durante il taglio. Non effettuare tagli troppo vicini al terreno, in quanto pietre e altri corpi estranei potrebbero venire scagliati in aria.
• Rischio di oggetti volanti. Usare sempre protezione per gli occhi omologata. Evitare di lavorare inclinati verso la protezione del gruppo di taglio. C'è la possibilità di essere colpiti a un occhio da un sasso,

un ramo o altri oggetti sollevatisi dal terreno, con consequencee anche molto gravi, quali la cecità.

• Far sempre attenzione a segnali di allarme o eventuali grida quando si utilizzato le cuffie protettive. Togliere sempre le cuffie protettive immediatamente all'arresto del prodotto.
• Non lavorare mai su una Scala, uno sgabello o in altra posizione sollevata da terra che non sia ben fissata.
• Questo appearecchio genera un Campo elettromagnetico durante il funzionamento. Tale Campo può interferire, in alcuni casi, con persona portatrici di impianti medici attivi o passivi. Per ridurre il rischio di gravi lesionsi personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzato la macchina.
• Tenere sempre saldamente il prodotto con entrambé le mani. Tenere il prodotto sul lato destro del proprio corpo.
• Prima di rimuovere il materiale avvolto intorno all'albero della lama o impigliato tra la protezione e il gruppo di taglio, arrestare sempre il prodotto e assicurarsi che il gruppo di taglio non ruoti.
• Il Campo elettromagnetico durante il funzionamento può interferire con impianti medici attivi o passivi. I portatori di impianti medici devono parlare con il proprio medico e il produttore dell'impianto prima di utilizzato quello prodotto.
• Far sostenere dal cinghiaggio il peso del prodotto in modo che sia facile da usare.
• Una lunga esposizione al rumore può comportare lezioni permanenti all'udito. Husqvarna consigliaagli operatori diutilizzare cuffie protettive omologate.
• Non usare mai un prodotto che abbia subito modifiche tali da non corrispondere più alle specifiche originali.
• Non usare mai un prodotto difettoso. Eseguire i controlli di sicurezza e attenerisi alle istruzioni di manutenzione e riparazione riportate nel presente manuale. Alcuni interventi devono essere eseguita da personale specializzato. Vedere le istruzioni alla sezione Manutenzione.
• Eseguire un'ispezione generale del prodotto prima dell'utilizzo. Consultare il programma di manutenzione.
• Non consentire mai ad altri l'utilizzo della macchina除去 prima accertarsi che abbiano letto e compreso il contentuto del manuale operatore.
• Controllare l'area di lavoro per escludere la presenza di corpi estranei, quali cavi elettrici e animali ecc., oppure di altri oggetti che potrebbero danneggiare il gruppo di taglio, ad esempio elementi metallici.
• Delle lame difettose possono augmentare il rischio di incidenti.

Dispositivi di protezione individuale

AVVERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

• Usare sempre abbligiamo protettivo personale omologato quando si utilizza il prodotto. L'uso di abbligiamo protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.
• Elmetto protettivo laddove sussiste il rischio di caduta di oggetti.
• Una lunga esposizione al rumore può comportare lesioni permanenti all'udito. In generale, i prodotti alimentati a batteria sono relativamente silenziosi ma la combinazione di livello acustico e uso prolongato può provocare lesioni. Husqvarna raccomanda che gli operatori indossino cuffie protettive quando utilizzato prodotti in modo continuativo per un periodo superiore a un giorno. Gli operai che utilizzato il prodotto in modo regolare e continuativo devono essere sottomosti regolarmente al controllo dell'udito.

AVVERTENZA: Le cuffie protettive limitano la capacité di udire suoni e segnali di avvertenza.

• Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessarioanche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.
  Utilizzare una visiera per proteggere il viso. Una visiera non è sufficiente a proteggere gli occhi.

(Fig. 18)

• Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio.
• Usare scarpe o stivali robusti e antisdrucciolo.
• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe. Non indossare indumenti larghi che potrebbero impigliari si nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle.

(Fig. 19)

• Tenere a portata di mano il kit di primo socorro.

(Fig. 20)

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

In questo capitolo vengono presentati i dispositivi di sicurezza del prodotto, la loro funzione, il controllo e la manutenzione necessari per assicurarse una funzione ottimale. Vedere le istruzioni alla sezione Panorama del prodotto alla pagna 186 per individuire la posizione di queste parti sul prodotto.

La durata del prodotto può ridursi e il rischio di incidenti augmentare se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni, contattare il rivenditore con assistenza più vicino.

AVVERTENZA: Non utilizzato mai un prodotto con dispositivi di sicurezza danneggiati. I dispositivi di sicurezza di sicurezza del prodotto vanno controlli e sottomposti a manutenzione secondo quanto descritto in questo capitolo. Se il prodotto non supera tutti i controllingi, contattare un'officina per le necessarie riparazioni.

ATTENZIONE: Tutte le riparazioni e l'assistenza della macchina vanno eseguite da personale specializzato. Quanto detto vale in particolare per i dispositivi di sicurezza della macchina. Se la macchina non supera tutti i controllingi sostoeilencati, contattare l'officina autorizzata. L'acquire di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato la macchina presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

Controllo della tastiera

1. Tenere premuto il tasting On/Off (1). (Fig. 21)
   a) Il prodotto è attivato quando il LED (2) si accende.
   b) Il prodotto è spento quando il LED (2) si spegne.
2. Fare riferimento a Tastierino alla pagina 197se la spia di avventenza (3) si accende o lampeggia.

Controllo del fermo della leva dato

Il blocco della leva di lavoro è stato progettato per impedire l'attivazione accidentale del prodotto. Quando si preme in avanti il blocco della leva di lavoro (A) e lo si preme contro l'impugnatura (B), la leva di lavoro (C) viene rilasciata. Quando si rilascia l'impugnatura, la leva di lavoro e il relativo blocco ritornano alla posizione iniziale. Il movimento avviene grazie a tre sistemi di molle indipendenti.

(Fig. 22)

1. Controllare che la leva di lavoro sia bloccata quando il fermo si trovava nella posizione iniziale. (Fig. 23)

2. Spingere il blocco della leva di lavoro in avanti (A) e verso il basso. Premere il blocco della leva di lavoro (B) e controllare che ritorni nella posizione originale non appena viene rilasciato. (Fig. 24)

3. Controllare che la leva di lavoro e il blocco si muovano liberamente e che ilsystema di molle funzioni correttamente. (Fig. 25)
4. Tenere premuto il pulsante ON/OFF per accendere il prodotto.
5. Spingere la leva di lavoro fino in fondo per ottenere la velocità massima.
6. Rilasciare la leva di lavoro e accertarsi che il gruppo di taglio si arresti e rimanga fermo.

Controllo della protezione della mano

La protezione della mano evita il contatto accidentale delle mani con le lame.

1. Tenere premuto il pulsante ON/OFF per spegnere il prodotto.
2. Rimuovere la batteria.
3. Controllare che la protezione della mano sia fissata correttamente.
4. Controllare la protezione della mano per verificare la presenza di eventuali danni.

Sicurezza batterie

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Utilizzare solo batterie omologate Husqvarna. Fare riferimento a Dati tecnici alla pagina 199 La batteria è codificata mediante software.
• Utilizzato le batterie approbate Husqvarna come alimentazione esclusivamente per i prodotti Husqvarna in questione. Per evitare il rischio di lesionsi, non utilizzato la batteria come fonte di alimentazione per altri dispositivi.
• Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altri tipo di metallo. Ciò può causare un corto circuito della batteria.
• Non utilizzato batterie non ricaricabili.
• Non inseire oggetti nelle feritoie di aerazione della batteria.
• Tenere la batteria lontano alla luce del sole, dal calore o da fiamme libero. La batteria può causare bruciature e/o uszioni chimiche.
• Tenere la batteria lontano da pioggia e umidità.
• Tenere la batteria lontano da microonde e alta pressione.
• Non tentare di smontare o rompere la batteria.
• In caso di perdite alla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grande quantità di acqua e sapone e consultare un

medico. In caso di contatto del liquido con gli occhi, non strofinare, ma sciacquare abbondamente con acqua per almeno 15 minuti e chiamare un medico.

Utilizzare la batteria a temperature comprese tra -10 ^ C (14 F) e 40 °C (114 F).
Non pulire la batteria o il caricabatterie con acqua. Fare riferimento a Informazioni sulla batteria alla pagina 194.
- Non utilizzato un prodotto danneggiato.
- Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, viti o gioielli.
- Tenere la batteria fuori alla portata dei bambini.

Sicurezza del caricabatterie

AVVERTENZA: Leggere le seguenti avventenze prima di utilizzato il prodotto.

• Rischio di scosse elettriche o cortocircuito se non si osservano le istruzioni di sicurezza.
• Non utilizzato un caricabatterie diverso da quello fornito per il prodotto. Utilizzato solo i caricabatterie approvati Husqvarna per caricare le batterie originali Husqvarna.
• Non tentare di smontare il caricabatterie.
  Nonutilizzare un caricabattrie danneggiato.
• Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.
• Tenere tutti i cavi e le prolonghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavon non si incastri in oggetti come, ad esempio, porte, recinti o similii.
• Non utilizzato il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Accertarsi che il caricabatterie non sia coperto. Staccare la spina del caricabatterie in caso di fumo o incendio.
• Caricare la batteria solo in luoghi chiusi, in una posizione con un buon flusso d'aria e lontano alla luce diretta del sole. Non caricare la batteria all'aperto. Non caricare la batteria in condizioni di umidità.

• Utilizzare esclusivamente il caricabatterie a temperature comprese tra 5^ (41^) e 40^ (104 F). Utilizzare il caricabatterie in un ambiente con adeguato flusso d'aria, asciutto e primo di polvere.

• Non insere oggetti nelle feritoie di raffreddamento del caricabatterie.

• Non collegare i terminali del caricabatterie a oggetti metallici, poiché si potrebbe provocare un cortocircuito del caricabatterie.
• Utilizzare prese di rete omologate che non siano danneggiate. Accertarsi che il cavo del caricabatterie non sia danneggiato. Se si utilizzato cavi di prolunga, accertarsi che questi non siano danneggiati.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le avvertenze seguenti prima di esquire la manutenzione del prodotto.

• Rimuovere la batteria prima di eseguire la manutenzione, altri controllingi o montare il prodotto.
• L'operaatore deve eseguire solo gli interventi di manutenzione e assistenza indicati in quello manuale operatore. Rivolgersi al Centro di assistenza di competenza per interventi di manutenzione e assistenza più importanti.
• Non pulire la batteria o il caricabatteria con acqua. Detergenti aggressivi possono causare danni alla plastica.
• Se non si esegue la manutenzione, si riduce il ciclo di vita del prodotto e aumento il rischio di incidenti.
• É necessaria una formazione specifica per eseguire tutti gli interventi di manutenzione e lavori di riparazione, in particolare per i dispositivi di sicurezza del prodotto. Se non vengono approvati tutti i controlli descritti nel presente manuale operatore, dopo aver eseguito la manutenzione, contattare il Centro di assistenza. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza del prodotto.
• Mantenere i denti della lama affiliati accuramente e nel modo giusto.Seguire le nostre indicazioni. Vedereanche le istruzioni sulla confezione della lama.
• Utilizzare unicamente ricambi originali.
• Utilizzare quanti per lavori pesanti quando si ripara il gruppo di taglio. Le lame sono extremamente affiliate e possono migliormente causare lesions.

Utilizzo

Introduzione

AVVERTENZA: Leggere e comprehende il capitolo sulla sicurezza prima di utilizzato la macchina.

Husqvarna Connect

Husqvarna Connect è un'app gratuite per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna.

• Informazioni aggiantive sul prodotto.
• Dettagli, guida, parte del prodotto e manutenzione.

Primo utilizzato di Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprioio dispositivo mobile.
2. Registrarsi nell'app Husqvarna Connect.
3. Seguire le istruzioni dell'app Husqvarna Connect per collegare e registrarare il prodotto.

Note: L'app Husqvarna Connectnon è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni.

Collegamento del caricabatterie

1. Collegare il caricabatterie alla tensione e alla frequenza indicate sulla targhetta dati di funzionamento.
2. Inserire la spina in una presa di corrente con messa a terra. Il LED sul caricabatterie lampeggia verde per una volta.

Note: La batteria non si carica se la sua temperatura è inferiore a 0^ (32°F) o superiore a 50^ (122°F). Se la temperatura è superiore a 50^ / 122^ , il caricabatterie fa raffreddare la batteria prima che si sia caricata.

Ricarica della batteria

Note: É necessario caricare la batteria prima di utilizzarla per la prima volta. Una batteria nuova è carica solo al 30%.

1. Verificare che la batteria sia asciutta.
2. Inserire la batteria nel caricabatteria. (Fig. 26)

Nota: La batteria e il caricabatterie possono avere un aspetto diverso a seconda del modello, ma la procedura è la stessa.

1. Accertarsi che la spia di carica verde sul caricabatterie si accenda. Ciò indica che la batteria è collegata correttamente al caricabatterie.
2. Quando tutti i LED sulla batteria sono accesi, la batteria è completamente carica. (Fig. 27)
3. Per scollegare il caricabatterie alla presa di rete, tirare la spina. Non tirare il cavo.
4. Rimuovere la batteria dal caricabatterie.

Nota: Fare riferimento ai manuali della batteria e del caricabatterie per ulteriori informazioni.

Informazioni sulla batteria

Fare riferimento al manuale dell'operaatore della batteria per informazioni sull'utilizzo adeguato.

Utilizzare la batteria a temperature comprese tra -10^ (14^) e 40^ (104^) .

Collegamento della batteria al prodotto

AVVERTENZA: Nel prodotto, utilizzato solo le batterie originali Husqvarna.

1. Verificare che la batteria sia completamente carica.
2. Spingere la batteria nel supporto della batteria del prodotto. La batteria si blocca in posizione quando si percepisce un clic. (Fig. 28)

ATTENZIONE: Se la batteria non entra fácilmente nel relative supporto, la batteria non è installata correttamente. Cio può causare danni al prodotto.

1. Assicurarsi che la batteria sia installata correttamente.

Cosa fare prima di accendere il prodotto

1. Esaminare l'area di lavoro. Rimuovere gli oggetti che potrebbero venir lanciati in aria.
2. Controllare il gruppo di taglio. Accertarsi che le lame siano affiliate e che non presentino crepe e danni.
3. Assicurarsi che il prodotto funzioni correttamente. Controllare che tutti i dadi e le viti siano ben serrati.
4. Assicurarsi che impugnatura e dispositi di sicurezza non siano danneggiati e siano collegati correttamente. Non utilizzato un prodotto con parti mancanti o che sia stato modificato rispetto alle sue specifiche iniziali. Usare i guanti protettivi se necessario.
5. Assicurarsi che i coperchi non siano danneggiati e siano collegati correttamente, prima di accendere il prodotto.

Avviamento del prodotto

1. Tenere premuto il pulsante On/Off sino all'accensione del LED verde. (Fig. 29)
2. Premere la leva di lavoro per controllare la velocità.

Utilizzo del prodotto

1. Avviare vicino al suolo e spostare il prodotto in alto lungo la siepe quando si tagliano i lati. (Fig. 30)
2. Regolare la velocità in modo che siano adatta al carico di lavoro.
3. Assicurarsi che il motore non tocchi il terreno.
4. Tenere il prodotto vicino al corpo per una posizione di lavoro stabile. (Fig. 31)

5. Assicurarsi che la punta dell'attrezzatura di taglio non tocchi il terreno.

6. Prestare la massima attenzione e lavorare lentamente fino a quando tutti i rami non sono tagliati correttamente.

Regolazione dell'angolo del prodotto

Il piatto di taglio può essere regolato in 8 posizioni diverse.

1. Rimuovere la batteria dal prodotto.
2. Tirare verso il basso l'impugnatura di regolazione della posizione. (Fig. 32)
3. Inclinare il pietto di taglio con l'impugnatura nella posizione applicabile. (Fig. 33)
4. Rilasciare la maniglia di regolazione della posizione per bloccare il piatto di taglio.

Utilizzo della funzione SavE

Questo prodotto dispone di una funzione di risparmio energetico, SavE. La funzione SavE diminuisce la velocità dell'attrezzatura di taglio e consente il tempo di funzionamento massimo della batteria.

Nota: La funzione SavE non diminuisce la potenza di taglio del prodotto.

1. Premere il pulsante SavE sulla tastiera per avviare la funzione. Il LED verde si accende.

2. Premere nuovamente il pulsante SavE per arrestare la funzione. Il LED verde si spegne. (Fig. 34)

Funzione di arresto automatico

Il prodotto dispone di una funzione di arresto automatico che ne interrompe il funzionamento se non viene utilizzato per 45 secondi.

Per predisporre il prodotto in posizione di trasporto

AVVERTENZA: Non utilizzato il prodotto quando è in posizione di trasporto.

1. Rimuovere la batteria dal prodotto.
2. Per il trasporto, utilizzato l'apposita protezione.
3. Inclinare il piatto di taglio di 180^ nella propria direzione. (Fig. 35)

Arresto del prodotto

1. Rilasciare la leva di lavoro.
2. Premere il pulsante On/Off sino a quando il LED verte non si spegne.
3. Premere i pulsanti di rilascio sulla batteria ed estrarre la batteria. (Fig. 36)

Manutenzione

Introduzione

AVVERTENZA: Leggere

attentamente il capitolo sulla sicurezza prima di eseguire qualsiasi operazione di manutenzione del prodotto.

AVVERTENZA: Rimuovere la batteria prima di eseguire la manutenzione del prodotto.

Qui di seguito è disponibile una lista delle operazioni di manutenzione da eseguire sul prodotto. Oltreagli interventi di manutenzione specificati nel programma di manutenzione, fare in modo che sia un centro di assistenza Husqvarna a eseguire regolarmente interventi di manutenzione sul prodotto. Per informazioni sugli intervalli di manutenzione, contattare il centro di assistenza Husqvarna.

Programma di manutenzione

AVVERTENZA: Rimuovere la batteria prima di eseguire la manutenzione.

Manutenzione	Prima dell'uso	Una volta a setti-mana	Una volta al mese
Pulire esternamente il prodotto. X
Accertarsi che il pulsante ON/OFF funzioni correttamente e che non sia danneggiato.	X
Assicurarsi che il fermo della leva di lavoro e la leva di lavoro funzionino correttamente e in modo sicuro.	X
Accertarsi che tutti i comandi funzionino e non siano danneggiati. X
Assicurarsi che la lama del tagliente e la relativa protezione non presentino incrinature e che non abbiano subito anni. Sostituire la lama del tagliente o la sua protezione se presentano incrinature o se sono state colpite.	X
Rivolgersi al rivenditore per sostituire la lama del tagliente, seiegata o danneggiata.	X
Accertarsi che la protezione per mano non sia danneggiata. Se danneggiata, sostituire la protezione.	X
Assicurarsi che i dadi e le viti siano serrati a fondo. X
Verificare che la batteria non sia danneggiata. X
Verificare che la batteria sia carica. X
Verificare che il caricabatterie non sia danneggiato. X
Accertarsi che il blocco della posizione del piatto di taglio non sia danneggiato e funzioni correttamente.	X
Accertarsi che le viti che fissano le lame del tagliente siano ben serrate. X
Effettuare un controllo dei collegamenti tra la batteria e il prodotto. Controllare il collegamento tra la batteria e il caricabatterie.			X

Controllo della batteria e del caricabatterie

1. Controllare se la batteria presente danni, ad esempio incrinature.
2. Controllare se il caricabatterie presente danni, ad esempio incrinature.
3. Verificare che il cavo di collegamento del caricabatterie non sia danneggiato e che non presenti crepe.

Per pulire il prodotto, la batteria e il caricabatterie

1. Pulire il prodotto con un panno asciutto dopo l'uso.
2. Pulire la batteria e il caricabatterie con un panno asciutto. Mantenere puliti i binari guida della batteria.
3. Assicurarsi che i morsetti della batteria e il caricabatterie siano puliti prima di posizionare la batteria nel caricabatterie o nel prodotto.

Pulizia e lubricazione della lama del tagliente

1. Utilizzare un detergente per la pulizia della resina e dei resti di piante sulle lame.
2. Accertarsi che le barre delle lame non siano danneggiate. Accertarsi che le barre delle lame non siano deformate. Eliminare le irregularità con una lima.
3. Accertarsi che le lame ruotino liberamente
4. Lubricare i portacoltelli prima di periodi di inutilizzato prolongato. (Fig. 37)

Regolazione della tensione di inclinationazione del piatto di taglio

1. Girare la vite per regolare la tensione di inclinazione. (Fig. 38)
2. Ruotare la vite in senso orario o antiorario per inclinar il piatto di taglio confacility.

Ricerca guasti

Tastierino

Problema Possibili quasi soluzione possibile
Il LED verde di avvio lampeggia.	La tensione della batteria è Bassa. Caricare la batteria.
Il LED rosso di erre lampeggia.	Sovraccarico. Il gruppo di taglio è bloccato. Premere il pulsante On/Off per spagnere il prodotto. Ri-muovero la batteria. Pulire il gruppo di taglio da materiali indesiderati. Allentare la catena.
	Deviazione di temperatura. Lasciare che il prodotto si raffreddi.
	La leva di lavoro e il pulsante On/Off ven-gono premuti contemporaneamente. Rilasciare la leva di lavoro e premere il pulsante On/Off.
Il prodotto non si av- via.	Presenza di sporcizia nei collegamenti della batteria. Pulire i collegamenti della batteria con aria compressa o con un pennello morbido.
Il LED rosso di erre si accende.	È necessario eseguire la manutenzione del prodotto. Contattare il centro di assistenza.

Batteria

40-B220X 67
Sintomi Causa Azione
L'indicatore di erreore della batteria lampeggia.	La batteria è scarica. Caricare la batteria.
	Carico di lavoro pesante in combina-zione con la temperatura della batte-ria molto Bassa.	Lasciare riscaldare la batteria. Ad esempio, spostando il disposito al-l'interno o azionandolo a bassa veloc-cità finché la batteria non si riscalda.
	La batteria non funziona. La carica di funzionamento della batteria è al limite.	Rimuovere la batteria dal prodotto. Lasciare riposare la batteria, quando premere il pulsante indicatore dello stato della batteria.
L'indicatore di temperatura della bat-teria è accesso.	La batteria è troppo fredda o troppo calda per essere usata.	Utilizzare la batteria a una tempera-tura ambiente compresa tra -10 °C (14°F) e 40 °C (104°F). Quando la batteria ha la temperatura corretta, può essere usata di nuovo.
L'indicatore di temperatura della batteria lampeggia.	La batteria sta per superare i limiti della temperatura.	Ridurre la velocità e/o il carico di la- voro. Per prestazioni ottimali, utilizza- re la batteria a una temperatura am- biente compresa tra +10 °C (50 °F) e +30 °C (86 °F).
L'indicatore di temperatura della batteria è accesso quando la batteria si trova nel caricabatteria.	Deviazione di temperatura, la batteria è troppo fredda o troppo calda per poter essere caricata.	Lasciare raffreddare la batteria o spostarla all'interno per riscaldarla. Quando la batteria raggiunge la tem- peratura corretta, può essere usata di nuovo. Assicurarsi di utilizzato il caricabatteria solo con una tempera- tura ambiente compresa tra 5 °C (41 °F) e 40 °C (104 °F). Tenere il cari- cabatteria lontano alla luce solare. Se il problema persistsente, contattare il rivenditore.
L'indicatore di erre della batteria si accende.	La batteria presenta un erre critico.	Rivolgersi al proprio rivenditore.

Caricabatterie

40-C500X 68
Sintomi Possibili guasti Possibile procedure
L'indicatore di carica sul carica-batterie è giallo.L'indicatore di erre della batte-ria lampeggia oppure l'indicatore della temperatura della batteria è accesso.	Deviazione di tempe-ratura, la batteria è troppo fredda o trop-po calda per essere usata o caricata.	Se la batteria è troppo calda, tenerla collegata al carica-batterie. La ventola integrata del caricabatterie riduce la temperatura della batteria. Quando la batteria raggiunge la temperatura consigliata, la ricarica si avvia automat-mente.Se la batteria è troppo fredda, spostarla in un ambien-te interno. Quando la batteria raggiunge la temperatura consigliata, continuare la ricarica.Rispettare l'intervallo di temperatura per il funzionamento,fare riferimento al manuale d'uso del caricabatterie.Tenere il caricabatteria lontano alla luce solare. Se il problema persistsente, contattare il rivenditore.
L'indicatore di carica sul carica-batterie è giallo.L'indicatore di erre della batteria è accesso.	La batteria presenta un erre critico.	Rivolgersi al proprio rivenditore.
L'indicatore di carica sul carica-batterie è rosso.	Il caricabatterie pre-senta un erre criti-co.	Rivolgersi al proprio rivenditore.

Trasporto, stoccaggio e smaltimento

Trasporto e stoccaggio

• Le batterieagliioni didlitio indotazione rispettanoirequisiti di legge sulle merci pericolose.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, compreso quello effettuato da terzi e da corrieri.
• Parlare con personale che ha seguito una formazione specifica in materiali pericolosi prima di inviare il prodotto. Rispettare tutte le norme nazionali vigenti.
• Quando si inserisce la batteria in un contentatore, aplicare del nastro adesivo sui contatti aperti. Inserire la batteria nel contentatore in modo da garantirne la massima aderenza.
• Rimuovere la batteria per la conservazione o il trasporto.
• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.
• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.
• Durante il rimessaggio, conservare la batteria in un luogo dove la temperatura è compresa tra 5^ / 41^ e 25^ / 77^ e lontano da luce solare.
• Durante il rimessaggio, conservare il caricabatterie in un luogo dove la temperature è compresa tra 5 °C/41 °F e 45 °C/113 °F e lontano da luce solare.
• Utilizzare il caricabatterie soltanto quando la temperatura circostante è compresa tra 5^ C / 41^ F e 40^ C / 104^ F .
• Caricare la batteria dal 30% al 50% prima di immagazzinarla per lunghi periodi.

• Conservare il caricabatterie in un luogo chiuso e asciutto.

• Tenere la batteria lontano dal caricabatterie durante il rimessaggio. Non lasciare che i bambini e altre personne non autorizzate tocchino l'attrezzatura. Mantenere le attrezzature in un luogo che è possibile chiudere.

• Pulire il prodotto ed eseguire una manutenzione completa prima di conservarlo per lunghi periodi.
• Utilizzare la protezione di trasporto sul prodotto per evitare che si danneggi durante il trasporto e il rimessaggio.
• Bloccare il prodotto in modo sicuro durante il trasporto.

Smaltimento

Questo significato indica che il prodotto non è un rifiuto domestico. Riciclarlotramite ilsystemadi raccolta locale per le appearechiature elettriche ed elettroniche. Ciò contribuisce a una corretta gestione dei rifiuti al terminel del ciclo di vita. Per informazioni, contattare le autorità locali, i servizi di smaltimento dei rifiuti domestici, il concessionario o il rivenditore di zona. Lo smaltimento non corretto più avere potenziali effetti negativissull'ambiente e sulla salute, a causa della potenziale presenza di sostanze pericolose.

Note: Il simbolo compare sul prodotto o sull'imballaggio.

Dati tecnici

Dati tecnici

	520iHE3
Motore
Tipodi motore BLDC (senza spazzole) da	36 V
Peso 69
Peso alla Batteria, kg 4,2
Peso con batteria (batteria predefinita 40-B220X), kg 5,6
Attrezzatura di taglio
Tipo A doppio taglio
Lunghezza della lama, mm 550
Velocità lame, tagli/min in modalità SavE 3200
Velocità lame, tagli/min non in modalità SavE 4000
Livello di protezione dall'acqua
IPX470	Si
Emissioni di rumore71
Livello potenza acustica, misurato dB(A) 94
Livello di potenza acustica, garantito LWA dB(A) 96
Livelli di rumorosità
Livello di pressione acustica rispetto all'udito dell'operatore, misurato in base allenorme EN 62841-1 ed EN 62841-4-2, dB(A)	84
Livelli di vibrazioni72
Livelli di vibrazioni (ah) sulle impugnature fanno riferimento a EN 62841-4-2, m/s2Impugnature anteriors/posteriors.	2,6/1,7

Batterie approve

Batteria	BLi200 40-B220X
Tipo loni di litio loni di litio
Capacità batteria, Ah 5,2 6,0
Tensione nominale, V 36 36
Peso, kg (lb) 1,3 (2,9) 1,4 (3,1)

Caricabatterie omologati

Caricabatterie QC330
Tensione di entrata, V 100-240
Frequenza, Hz 50-60
Potenza, W 330

Dichiarazione di conformità

Dichiarazione di conformità UE

Husqvarna AB, SE-561 82 Huskvarna, SVEZIA, tel: [phone], dichiara sotto la propria esclusiva responsabilità che il prodotto indicate:

Descrizione Tagliaiepi estendibile a batteria
Marchio Husqvarna
Tipo/Modello 520iHE3
Identificazione Numeri di serie a partire dal 2023

É pienamente conforme alle seguenti norme e direttive.
UE:

Direttiva/norma Descrizione

2006/42/CE "sulle machine"

2014/30/UE "sulla compatibilità elettromagnetica"

2011/65/UE "sulla restrizione dell'uso di sostanze pericolose"

2000/14/CE "sul rumore esterno"

e che sono applicati gli standard e/o le specifiche tecniche seguenti;

EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022
+A11:2022, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ha eseguito un controlo volontario secondo l'allegato IX della 2006/42/CE. N. certificato: 01/094/025.

SMP Svensk Maskinprovning AB ha inoltre verificato la conformità con l'Allegato V della Direttiva del Consiglio 2000/14/CE.

Per informazioni sulle emissioni acustiche,fare riferimento a Dati tecnici alla pagina 199

Huskvarna, 2024-01-01

Responsabile della documentazione tecnica

目次

はしもに 203

安全性 204

Operation (操作) ..... 210

Xmntanns 211

トラルシャーテング 213

搬送、保管、废棄 214

主要諸元 215

適合宣言 217

はしもに

製品の説明
