Toote tüüp	Akuga teisaldatav hekilõikur
Bränd	Husqvarna
Mudel	520iHE3
Terapikkus	550 mm
Teratüüp	Kahepoolne tera
Terade kiirus (tavarežiim)	4000 lõiget/min
Terade kiirus (SavE režiim)	3200 lõiget/min
Kaal ilma akuta	4,2 kg
Kaal koos akuga (40-B220X)	5,6 kg
Mootori tüüp	BLDC (harjadeta) 36 V
Ühilduv aku	Liitium-ioon 36 V (mudelid BLi200, 40-B220X)
Aku mahutavus (40-B220X)	5,2 Ah
Kaitseaste	IPX4
Mõõdetud helivõimsuse tase	94 dB(A)
Helirõhutase kõrva juures	84 dB(A)
Vibratsioonitase (eesmine/tagumine käepide)	2,6 / 1,7 m/s²
Kalde reguleerimine	8 asendit
SavE funktsioon	Jah (aku sääst)
Automaatne väljalülitus	Pärast 45 sekundit tegevusetust
Rakmed kaasas	Jah
Transpordikaitse	Kaasas
Tera hooldus	Regulaarne puhastamine ja määrimine
Toote puhastamine	Kuiva lapiga
Nõutavad isikukaitsevahendid	Kiiver, prillid, kindad, libisemiskindlad saapad
Ohutuskaugus (inimesed/loomad)	Vähemalt 15 m
Ohutuskaugus (kõrgepingeliinid)	Vähemalt 10 m
Varuosad	Ainult Husqvarna originaal
Remont	Volitatud Husqvarna hoolduskeskuses

Korduma kippuvad küsimused - 520iHE3 HUSQVARNA

Kuidas käivitada Husqvarna 520iHE3 hekilõikur?

Hoidke ON/OFF nuppu all, kuni roheline LED süttib. Seejärel kasutage kiiruse reguleerimiseks toimpäästikut. Veenduge, et aku on paigaldatud ja päästiku lukustus on välja lülitatud.

Kuidas reguleerida lõikenurka?

Eemaldage aku, seejärel tõmmake asendi reguleerimise käepidet alla. Keerake lõikekorpust soovitud asendisse (saadaval 8 asendit) ja vabastage käepide lukustamiseks.

Millist ohutuskaugust pean järgima?

Hoidke enda ja teiste inimeste või loomade vahel vähemalt 15 meetrit. Kõrgepingeliinide puhul hoidke vähemalt 10 meetrit kaugust.

Kuidas hooldada hekilõikuri tera?

Puhastage terasid pesuvahendiga, et eemaldada vaik ja taimejäägid. Kontrollige, kas need pole kahjustatud, ja määrige neid enne pikaajalist hoiustamist. Kasutage viili, et eemaldada kriimud.

Mida teha, kui aku ei lae?

Kontrollige aku temperatuuri: see peab olema 5°C ja 40°C vahel. Kui see on liiga kuum, laske sellel laadija ühendatult jahtuda. Kui see on liiga külm, soojendage seda siseruumides. Kui probleem püsib, võtke ühendust oma edasimüüjaga.

Kuidas kasutada SavE funktsiooni?

Vajutage juhtpaneelil SavE nuppu. Roheline LED süttib. See funktsioon vähendab tera kiirust 3200 lõikeni/min, et säästa akut ilma lõikejõudu vähendamata. Uuesti vajutades lülitub välja.

Kuidas hekilõikurit ohutult transportida?

Eemaldage aku, keerake lõikekorpust 180° enda poole ja kinnitage transpordikaitse. Kasutage rihmasid tööriista kandmiseks. Ärge kasutage seda transpordiasendis.

Kust leida Husqvarna 520iHE3 varuosi?

Kasutage ainult originaalseid Husqvarna osi. Võtke ühendust volitatud edasimüüja või Husqvarna hoolduskeskusega. Lisateavet leiate ka Husqvarna Connect rakendusest.

Milliseid kaitsevahendeid pean kandma?

Kandke kaitsekiivrit, kaitseprille või -visiiri, kaitsekindaid, tugevaid libisemiskindlaid saapaid ja pikki pükse. Pikaajalisel kasutamisel kasutage kõrvaklappe.

Kuidas akut pikka aega säilitada?

Hoidke akut kuivas külmavabas kohas, temperatuuril 5°C kuni 25°C. Enne pikaajalist hoiustamist laadige see 30% kuni 50%. Hoidke eemal metallesemetest ja lastest.

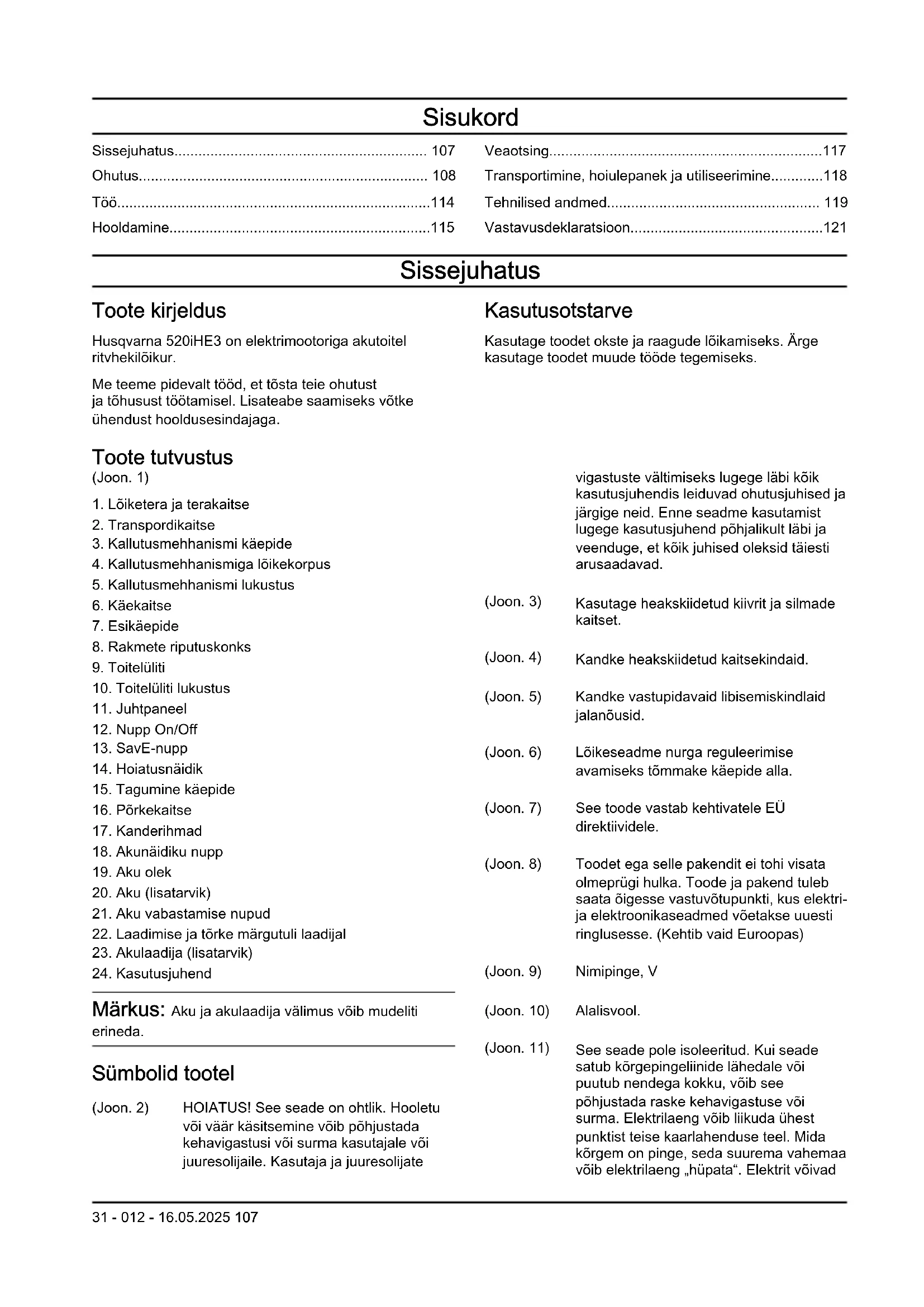

KASUTUSJUHEND 520iHE3 HUSQVARNA

Transportimine, hoiulepanek ja utiliseerimine. 118

Vastavusdeklaratsioon 121

Sissejuhatus

Toote kirjeldus

Husqvarna 520iHE3 on elektrimootoriga akutoitel ritvhekilokur.

Me teeme pidevalt tööd, et tõsta teie ohutust ja tõhusust tootamisel. Lisateabe saamiseks võtke ühendust hooldusesindajaga.

Kasutusotstarve

Kasutage toodet okste ja raagude lõikamiseks. Ärge kasutage toodet muude tööde tegemiseks.

Toote tutvustus

(Joon. 1) 1. Lõiketera ja terakaitse 2. Transpordikaitse 3. Kallutusmehhanismi käepide 4. Kallutusmehhanismiga lõikekorpus 5. Kallutusmehhanismi lukustus 6. Käekaitse 7. Esikäepide 8. Rakmete riputuskonks 9. Toitelüliti 10. Toitelüliti lukustus 11. Juhtpaneel 12. Nupp On/Off 13. SavE-nupp 14. Hoiatusnäidik 15. Tagumine käepide 16. Põrkekaitse 17. Kanderihmad 18. Akunäidiku nupp 19. Aku olek 20. Aku (lisatarvik) 21. Aku vabastamise nupud 22. Laadimise ja tõrke märgutuli laadijal 23. Akulaadija (lisatarvik) 24. Kasutusjuhend

Märkus: Aku ja akulaadija valimus võib mudeliti erineda.

Sümbolid tootel

Vigastuste vältimiseks lugege LÄBI kõik kasutusjuhendis leiduvad ohutusjuhised ja järgige neid. Enne seadme kasutamist lugege kasutusjuhend põhjalikult LÄBI ja veenduge, et kõik juhised oleksid täiesti arusaadavad.

(Joon. 3) Kasutage heakskiidetud kiivrit ja silmade kaitset.

(Joon. 4) Kandke heakskiidetud kaitsekindaid.

(Joon. 5) Kandke vastupidavaid libisemiskindlaid jalanõusid.

(Joon. 6) Lõikeseadme nurga reguleerimise avamiseks tõmmake käepide alla.

(Joon. 7) See toode vastab kehtivatele EL direktiividele.

(Joon. 8) Toodet ega selle pakendit ei tohi visata olmeprügi hulka. Toode ja pakend tuleb saata õigesse vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse. (Kehtib vaid Euroopas)

(Joon. 11) See seade pole isoleeritud. Kui seade satub kõrgepingeliinide lähedale või puutub nendega kokku, võib see põhjustada raske kehavigastuse või surma. Elektrilaeng võib liikuda ühest punktist teise kaarlahenduse teel. Mida kõrgem on pinge, seda suurema vahemaa võib elektrilaeng "hüpata". Elektrit võivad

juhtida ka oksad ja muud esemed, eriti siis, kui nad on märjad. Hoidke seade kõrgepingeliinidest ja kõigist neid puudutavatest esemetest alati vähemalt 10 meetri kaugusel. Kui peate töötama ohutsoonis, tuleb alati võtta ühendust vastava elektrifirmaga, et elekter enne töö alustamist välja lülitataks. Töö ajal hoiduge inimestest ja loomadest vähemalt 15 meetri kaugusele.

(Joon. 12) Kaitske veepritsmete eest.

(Joon. 13) Lõikeosa töötsükkel, käitusaeg/tühikäiguaeg.

aaaannxxxx Müügietikett näitab seerianumbrit. aaaa on tootmisaasta, nn on tootmisnädal ja xxxx on järjekorranumber.

Märkus: Ülejäänud seadmel toodud sümbolid/tähised viitavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

Akul ja/või akulaadijal olevad sümbolid.

(Joon. 17)

(Joon. 15) Kasutage ja hoiustage akulaadijat ainult siseruumides.

(Joon. 16) Topeltisolatsioon.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud; toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutusjuhised elektritööriistadele

HOIATUS: Lugege läbi kõik masinaga kaasas olevad hoiatused, juhised, tehnilised andmed ning tutvuge joonistega. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtliku kehavigastuse.

Säilitage kõik ohutusjuhised ja instruktsioonid tulevikus kasutamiseks.

Märkus: Hoiatustes kasutatud mõiste „masin“ tähistab võrgutoitel (juhtmega) masinat või akutoitel (juhtmeta) masinat.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Korralagedus või valgustamata tööalad võivad põhjustada õnnetusi.
• Ärge kasutage masinat plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või

tolmu läheduses. Masinad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

• Hoidke lapsed ja kõrvalised isikud masina kasutamise ajal eemal. Tähelepanu kõrvalejuhtimise korral võite kaotada kontrolli seadme üle.

Elektriohutus

• Masina pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega masinate puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Teie keha maandamise korral on elektrilöögi oht suurem.
• Ärge laske masinatel kokku puutuda vihma ega niiskusega. Masina sisse tunginud vesi suurendab elektrilöögiohtu.
• Kasutage kaablit õigesti. Ärge kunagi kasutage kaablit masina kandmiseks, tõmbamiseks või pistikupesast eemaldamiseks. Kaitske kaablit kuumuse, õli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Masinaga õues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu. Kui masina kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) toidet. RCD kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitse

• Olge masina kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage töös selget ning tervet mõistust. Ärge kasutage masinat, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus masinate kasutamise ajal võib lõppeda raskete kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu. Vältige soovimatut käivitumist. Enne, kui hakkate masinat toitevoolu ja/või akuga ühendama, seda üles tõstma või kandma, veenduge, et masin oleks olekus OFF (VÄLJAS). Kui kannate masinaid nii, et sõrm on toitelülitil, või ühendate need vooluvõrku, kui toitelüliti on sisse lülitatud, võib see lõppeda õnnetusega. Eemaldage enne masina sisselülitamist kõik reguleerimis- ja mutrivõtmed. Masina pöörleva osa külge jäetud mutrivõti või muu võti võib tekitada kehavigastusi.
• Ärge kummardage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See võimaldab teil elektrilist tööriista ootamatutes olukordades paremini kontrollida.

Kandke nõuetekohaseid riideid. Ärge kandke lahtisi rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda. Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse õigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte. - Ärge laske endal masinate sagedase kasutamisega omandatud teadmistele tuginedes muutuda liiga enesekindlaks, eirates nii masina ohutuspõhimõtteid. Hooletu tegutsemine võib sekundi murdosa jooksul põhjustada raskeid vigastusi.

Elektrilise tööriista kasutamine ja hooldamine

• Ärge suruge elektrilist tööriista jõuga. Kasutage rakenduse jaoks asjakohast elektrilist tööriista. Õige elektriline tööriist teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.
• Ärge kasutage elektrilist tööriista, kui lüliti vajutamisel ei lülitu seade sisse ega välja. Mis tahes elektriline tööriist, mida pole võimalik juhtida, on ohtlik ja tuleb viivitamatult parandada. Enne elektrilise tööriista reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või eemaldage elektrilise tööriista küljest aku, kui see on eemaldatav. Taolised ennetavad ohutusmeetmed vähendavad elektrilise tööriista tahtmatu käivitamise ohtu.
• Hoidke elektrilisi tööriistu, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ja ärge lubage elektrilist tööriista kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Elektrilised tööriistad on koolitamata kasutajate käes ohtlikud.
• Elektrilisi tööriistu ja tarvikuid tuleb hooldada. Veenduge, et liikuvad osad poleks valesti joondunud või kinni kiilunud, osad poleks murdunud ja et ei esineks muid elektrilise tööriista töötamist mõjutada võivaid tegureid. Kahjustuse korral laske elektriline tööriist enne kasutamist remontida. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige elektrilise tööriista, tarvikute, tööriistaotsikute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Elektrilise tööriista kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning õli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik tööriista ohutult käsitseda ja juhtida.

Akutööriistade kasutamine ja hooldamine

• Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija võib koos teist tüüpi akuga kasutades põhjustada tuleohtu.
• Kasutage mootortööristades vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga. Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid ühendada akuklemme omavahel. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.
• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude tulega või temperatuuriga üle 130°C (265°F) võib põhjustada plahvatuse. Järgige kõiki laadimisjuhiseid ja ärge laadige akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Vale laadimine või temperatuurivahemikust väljaspool olev laadimine võib akut kahjustada ja suurendada tulekahjuohtu.

Teenindus

• Laske elektritööriista hooldada vastava väljaõppega remonditöötajal, kes tohib kasutada ainult identseid asendusosi. See tagab elektritööriista ohutuse säilimise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

Hekilõikuri ohutusjuhised

• Ärge kasutage hekilõikurit halva ilmaga, eriti äikesetormi ohu korral. See vähendab pikselöögi ohtu.
• Hoidke kõik toitejuhtmed ja -kaablid lõikealast eemal. Hekis või põõsas olev toitejuhe või -kaabel võib jääda varjatuks ja tekkida võib oht selle tahtmatuks kahjustamiseks lõiketeraga.
• Hoidke hekilõikurit ainult isoleeritud haardepindadest, kuna lõiketera võib kokku puutuda peidetud juhtmetega. Kui lõiketerad puutuvad kokku pinge all olevate juhtmetega, võivad hekilõikuri metallosad seejärel samuti pinge alla sattuda ning kasutajale elektrilöögi anda.
• Hoidke kõik kehaosad lõiketerast eemal. Ärge eemaldage lõigatud materjali ega hoidke lõigatavat materjali sel ajal, kui terad veel liiguvad. Lõiketerad pöörlevad pärast masina seiskamist edasi. Hetkeline tähelepanematus hekilõikuri kasutamise ajal võib lõppeda tõsiste kehavigastustega. Kui eemaldate kinnikiilunud materjali või hooldate hekilõikurit, veenduge, et kõik toitelülitid oleksid välja lülitatud ja aku oleks eemaldatud või lahti ühendatud. Hekilõikuri ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid kehavigastusi. Kandke hekilõikur käepidemest hoides, lõiketerad peatatuna ja veenduge, et te ei puuduta toitelüliteid. Hekilõikurit õigesti kandes vähendate tahtmatu käivitamise ohtu ja võimalust tekitada lõiketeradega kehavigastusi.
• Hekilõikuri transportimise või hoiustamise ajal katke lõiketera alati spetsiaalse kattega. Hekilõikuri nõuetekohane käsitsemine vähendab võimalike kehavigastuste ohtu, mida lõiketerad võivad põhjustada.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Eemaldage alati aku, et seade juhuslikult ei käivituks. - Toode on ohtlik, kui kasutate seda valesti või ettevaatamatult. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse. - Ärge kasutage seadet, kui selle algseid tehnilisi näitajaid on muudetud. Ärge muutke seadme ühtki osa ilma tootja heakskiiduta. Kasutage ainult tootja heaks kiidetud osi. Vale hooldamise tagajärjeks võib olla kehavigastus või surm. - Kontrollige seadet enne kasutamist. Vt jaotist Toote ohutusseadised lk 112 ja Hooldamine lk 115. Ärge kasutage toodet, mis on kahjustatud või mis ei tööta korralikult. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid. Lapsi tuleb jälgida, et nad tootega ei mängiks. Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud. Kohalike õigusaktidega võidakse piirata kasutaja vanust. - Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud. - Hoidke seadet lastele kättesaamatus kohas. - Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaaltarvikuid. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Võtke ühendust edasimüüja või hoolduspunktiga. Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused. - Ärge töötage seadmega, kui olete väsinud, ravimite või alkoholi mõju all, mis võivad mõjutada teie otsustusvõimet, nägemist ja keha valitsemist. - Halva ilmaga töötamine väsitab ja sellega kaasneb tihti muid ohte. Lisanduvate ohtude tõttu pole seadet soovitatav kasutada väga halva ilmaga, näiteks tiheda udu või vihma, tugeva tuule, väga külma temperatuuri või äikeseohu korral. Vigane lõikeosa võib suurendada õnnetuste ohtu. - Ärge lubage lastel seadet kasutada ega selle läheduses viibida. Kuna seadet on lihtne käivitada, võivad lapsed selle käivitada, kui neid piisavalt ei jälgita. See tähendab raskete vigastuste tekke ohtu. Kui seade jääb valveta, lahutage aku ühendus. - Veenduge, et inimesed ja loomad ei oleks töö ajal lähemal kui 15 meetrit. Kui samas kohas töötab mitu kasutajat, peab nende ohutusvahemaa olema vähemalt 15 meetrit. Vastasel juhul tekib raskete vigastuste saamise oht. Seisake seade kohe, kui keegi läheneb. Ärge kunagi pöörake seadet ringi enne, kui olete selja taha vaadanud ja veendunud, et ohutsoonis pole kedagi. - Veenduge, et inimesed, loomad või kõrvalised esemed ei mõjutaks teie kontrolli seadme üle ega puutuks kokku lõikeosaga või lõikeosast väljapaiskuvate lahtiste esemetega. Ärge kasutage kunagi seadet olukordades, kus te ei saa kutsuda abi õnnetuse korral. - Vaadake alati üle tööpiirkond. Kõrvaldage kõik lahtised esemed, nagu kivid, klaasikillud, naelad, traat, nöör ja muu taoline, mis võib eemale paiskuda või lõikeosasse kinni jääda. Veenduge, et saate turvaliselt seista ja liikuda. Vaadake, et läheduses ei oleks takistusi, nagu juured, kivid, oksad, kraavid jms, mis oleksid takistuseks juhul, kui tuleb kiiresti eemalduda. Olge eriti ettevaatlik mäeküljel töötades. - Olge kindlal pinnal ja hoidke ennast tasakaalus. Ärge kummarduge liiga kaugele. - Enne teise tööpiirkonda liikumist lülitage seade välja. Kui seadet ei kasutata, kinnitage sellele transpordikaitse. - Ärge kunagi asetage seadet maha enne, kui olete selle välja lülitanud. Ärge jätke sisselülitatud seadet järelevalveta.

• Enne seadme andmist teisele isikule eemaldage aku. Kui seade on sisse lülitatud, siis jälgige, et riided või kehaosad ei puutuks vastu lõikeosa. Kui seadmega töötamise ajal jääb midagi lõikeosa külge kinni, siis peatage seade ja lülitage see välja. Veenduge, et lõikeosa oleks täielikult seiskunud. Alati enne seadme ja/või lõikeosa puhastamise, kontrollimise või parandamise alustamist eemaldage aku.
• Pärast seadme väljalülitamist hoidke käed ja jalad lõikeosast eemal seni, kuni lõikeosa on täielikult seisma jäänud. Jälgige, et lõigatud oksajupid teie pihta ei paiskuks. Ärge lõigake liiga lähedal maapinnale, kus kivid ja muud esemed võivad õhku paiskuda.
• Hoiduge eemalepaiskuvate esemete eest. Kasutage alati heaks kiidetud kaitseprille. Ärge kummarduge vaatama kaitsekatte taha! Kivid, praht jms võivad õhku paiskudes sattuda silma ja põhjustada pimedaks jäämist või ohtlikke kehavigastusi. Kui kasutate kuulmiskaitset, olge tähelepanelik hõigete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui seade on seiskunud.
• Ärge kunagi töötage redelil, toolil või muus kõrges asendis, mis ei ole täielikult fikseeritud. Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.
• Hoidke seadet alati kahe käega. Hoidke seadet endast eemal.
• Enne takerdunud materjali eemaldamist, mis on teravõlli ümber keerdunud või kaitsme ja lõikeosa vahele kinni jäänud, seisake alati seade, eemaldage aku ja veenduge, et lõikeosa oleks pöörlemise lõpetanud.
• Seadme töötamise ajal tekkiv elektromagnetväli võib häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Meditsiiniliste implantaatide kasutajad peavad enne selle seadmega töötamise alustamist konsulteerima oma arstiga ja implantaadi tootjaga.
• Seadme käsitsemise hõlbustamiseks asetage selle põhiraskus rakmetele.
• Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Husqvarna soovitab kasutajatel kasutada heaks kiidetud kõrvaklappe.
• Ärge kunagi kasutage seadet, mille ehitust on muudetud.
• Ärge kunagi kasutage kahjustatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu kasutusjuhendis nõutud. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vt hoolduspeatükis toodud juhiseid.
• Enne kasutamist tehke seadme üldine ülevaatus. Järgige hooldusskeemi.
• Ärge lubage kellelgi masinat kasutada enne, kui olete kindel, et ta on kasutusjuhendi läbi lugenud ja selle sisust aru saanud.
• Kontrollige tööala, kas seal pole kõrvalisi esemeid (nt elektrijuhtmed) ja loomi või muid lõikeosa kahjustada võivaid esemeid (nt metallesemed).
• Kontrollige, et süütepea ja süütekaabel oleksid kahjustusteta, et elektrilööki ära hoida.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.
• Kandke kaitsekiivrit kohtades, kus on langevate esemete oht.
• Pikaajaline kokkupuude müraga võib tekitada kuulmiskahjustusi. Üldiselt on akutoitel töötavad seadmed suhteliselt vaiksed, kuid müratase koos pikaajalise kasutamisega võib tekitada kuulmiskahjustusi. Husqvarna soovitab kasutajal kanda kõrvaklappe, kui seadmega töötatakse pikemat aega järjest. Kasutajad, kes kasutavad seadet pidevalt ja regulaarselt, peavad käima korrapäraselt kuulmist kontrollimas.

HOIATUS: Kõrvaklapid piiravad võimet kuulda helisid ja hoiatussignaale.

• Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.
• Não kaitsmiseks kasutage visiiri. Visiir ei ole silmade kaitsmiseks piisav.

(Joon. 18)

Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Kandke vastupidavaid, mittelibisevaid jalanõusid. Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest rõivastest, mis võivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtisi jalanõusid ega käige paljajalu. Kinnitage juuksed ohutult õlgadest kõrgemale.

(Joon. 19)

• Hoidke esmaabikomplekt käepärast.

(Joon. 20)

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö. Vaadake pealkirja all olevaid juhiseid, Toote tutvustus lk 107, et teada saada, kus need osad teie tootel asuvad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida õnnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kunagi kasutage toodet, mille turvavarustus on kahjustatud. Ohutusvarustust tuleb käesolevas loos toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, viige see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme edasimüüja ei tegele hooldusega, paluge tal juhatada teid lähimasse hoolduspunkti.

Klahvistiku kontrollimine

1. Vajutage ja hoidke all nuppu On/Off (1). (Joon. 21)

a) Seade on sisse lülitatud siis, kui LED-tuli (2) põleb. b) Seade on välja lülitatud siis, kui LED-tuli (2) kustub.

1. Hoiatusindikaatori (3) süttimise või vilkumise korral vt Klahvistik lk 117.

Toitelüliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Kui lükkate toitelüliti lukustuse edasi (A) ja seejärel vajutate selle vastu käepidet (B), vabastatakse toitelüliti (C). Käepidemest lahti lastes lähevad nii toitelüliti kui ka lukustus tagasi algasendisse. Seda liigutust juhivad kolm iseseisvat vedru. (Joon. 22)

1. Jälgige, et kui lukk on algasendis, oleks toitelüliti lukustatud. (Joon. 23)
2. Lükake toitelüliti lukustus edasi (A) ja vajutage alla. Hoidke toitelüliti lukustust vastu käepidet (B) ning veenduge, et vabastamisel liiguks see tagasi algasendisse. (Joon. 24)
3. Veenduge, et toitelüliti ja toitelüliti lukustus liiguvad takistamatult ning tagastusvedrud töötavad korrektselt. (Joon. 25)
4. Toote sisselülitamiseks vajutage pikalt nuppu On/Off.
5. Vajutage toitelüliti täielikult alla, et rakendada täiskiirus.
6. Vabastage toitelüliti ja veenduge, et lõikeosa peatuks ja jääks paigale.

Käekaitse kontrollimine

Käekaitse aitab ära hoida käte juhuslikku kokkupuudet lõiketeradega.

1. Toote väljalülitamiseks vajutage pikalt nuppu On/Off.
2. Eemaldage aku.
3. Kontrollige, kas käekaitse on korralikult kinnitatud.
4. Kontrollige käekaitset kahjustuste suhtes.

Aku ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage ainult Husqvarna heakskiidetud akusid. Vt jaotist Tehnilised andmed lk 119. Aku on kodeeritud.
• Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna heakskiidetud akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Elektrilöögioht. Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.
• Ärge kasutage mittelaetavaid akusid.
• Ärge asetage esemeid aku õhuavade sisse ja ette. Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi. Vältige aku kokkupuudet vihma ja märja keskkonnaga. Vältige aku kokkupuudet mikrolainete ja kõrgsurvega.
• Ärge demonteerige ega lõhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seebiga ning seejärel pöörduge arsti poole. Kui vedelik satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit ja pöörduge arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40 °C.
• Ärge puhastage akut ega akulaadijat veega. Vt jaotist Aku teave lk 114.
• Ärge kasutage kahjustatud akut.
• Hoiustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).
• Hoidke aku eemal lastest.

Akulaadija ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ohutuseeskirjade eiramine võib kaasa tuua elektrilöögi või lühise.
• Kasutage ainult seadme tarnekomplekti kuuluvat akulaadijat. Husqvarna heakskiidetud akude laadimiseks kasutage ainult Husqvarna heakskiidetud akulaadijaid.
• Ärge püüdke akulaadijat lahti monteerida.
• Ärge kasutage kahjustatud akulaadijat.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikust. Ärge tõmmake toitejuhet. Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, õli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Veenduge, et akulaadija poleks kinni kaetud. Suitsu või tule tekkimise korral eemaldage pistik akulaadijast.
• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut õues. Ärge laadige akut märjas keskkonnas.
• Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C. Kasutage laadijat hästi ventileeritavas, kuivas ja tolmuvabas keskkonnas.
• Ärge asetage esemeid akulaadija jahutusavade sisse ja ette.
• Ärge kunagi ühendage akulaadija klemme metallesemete külge, vastasel korral võib akulaadija lühistuda.
• Kasutage heakskiidetud ja kahjustamata pistikupesasid. Veenduge, et akulaadija juhe poleks kahjustatud. Pikendusjuhtme kasutamisel veenduge, et pikendusjuhe poleks kahjustatud.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

• Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.
• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid.

Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.

• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile. Kui hooldustöid ei tehta, siis seadme kasutusiga lüheneb ja õnnetuste oht kasvab. Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud

kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse teie seadmele professionaalsel tasemel remondi- ja hooldustööd.

Jälgige, et lõiketera hambad oleksid teritatud. Järgige meie soovitusi. Vaadake ka lõiketera pakendil olevaid juhiseid. - Kasutage ainult originaalvaruosi. - Lõikeosa remontimisel kandke alati tugevaid kindaid. Lõiketerad on äärmiselt teravad ja võivad kergesti põhjustada kehavigastusi.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite kõigest aru saanud.

Husqvarna Connect

Husqvarna Connect on mobiilseadmetele mõeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse.

Täiendav tooteteave. - Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige rakendus Husqvarna Connect oma mobiilseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võtke ühendust hooldusesindajaga.

Akulaadija ühendamine

1. Ühendage akulaadija andmesildil näidatud pinge ja sagedusega võrku.
2. Ühendage pistik maandatud pistikupessa. Akulaadijal olev roheline LED-tuli vilgub üks kord.

Märkus: Aku ei lae, kui aku temperatuur on alla 0 °C või üle 50 °C. Kui temperatuur on üle 50 °C, jahutab akulaadija aku enne selle laadimist.

Aku laadimine

Märkus: Enne aku esimest kasutuskorda laadige akut täis. Uue aku laetustase on ainult 30%.

1. Veenduge, et aku oleks kuiv.
2. Asetage aku akulaadijasse. (Joon. 26)

Märkus: Aku ja akulaadija võivad erinevate mudelite puhul erineda, kuid protseduur on sama.

1. Veenduge, et akulaadija roheline laadimistuli süttiks. See tähendab, et aku on akulaadijaga õigesti ühendatud.
2. Kui aku kõik LED-tuled süttivad, siis on aku täis. (Joon. 27)
3. Akulaadija toiteallikast lahutamiseks võtke kinni pistikust. Ära tõmba juhtmest.
4. Eemaldage aku laadijast.

Märkus: Lisateavet lugege aku ja akulaadija kasutusjuhenditest.

Aku teave

Teavet aku kasutamise kohta lugege aku kasutusjuhendist.

Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10...40 °C.

Aku ühendamine seadmega.

HOIATUS: Kasutage seadmes ainult Husqvarna originaalakusid.

1. Veenduge, et aku oleks täis laetud.
2. Lükake aku seadme akupessa. Aku on kohale lukustunud, kui kuulete klõpsatust. (Joon. 28)

ETTEVAATUST: Kui aku ei libise sujuvalt akupessa, siis on aku asend vale. See võib toodet kahjustada.

1. Veenduge, et aku oleks õigesti paigaldatud.

Ettevalmistused enne toote käivitamist

1. Uurige tööala. Eemaldage esemed, mis võivad eemale paiskuda.
2. Kontrollige lõikeosa. Veenduge, et lõiketerad on teravad ning et neis pole pragusid ega kahjustusi.
3. Veenduge, et toode töötaks korralikult. Kontrollige, et kõik mutrid ja poldid oleksid korralikult pingutatud.
4. Veenduge, et käepide ja ohutusseadised pole kahjustatud ning on õigesti kinnitatud. Ärge kasutage toodet, kui mõni osa puudub või seda on võrreldes algsete tehniliste andmetega muudetud. Vajaduse korral kandke kaitsekindaid.
5. Enne toote kasutamist veenduge, et katted pole kahjustatud ja on õigesti kinnitatud.

Toote käivitamine

1. Vajutage pikalt nuppu On/Off seni, kuni süttib roheline LED-tuli. (Joon. 29)
2. Kiiruse reguleerimiseks vajutage toitelülitit.

Toote kasutamine

1. Kui lõikate heki külgi, alustage maapinna lähedalt ja liigutage toodet mööda hekki ülespoole. (Joon. 30)
2. Reguleerige kiirust vastavalt koormusele.
3. Jälgige, et mootor ei puudutaks hekki.
4. Stabiilse tööasendi hoidmiseks hoidke toodet kehale lähedal. (Joon. 31)
5. Jälgige, et lõikeosa ots ei puudutaks maad.
6. Töötage ettevaatlikult ja aeglaselt, kuni kõik oksad on korrektselt lõigatud.

Seadme kaldenurga reguleerimine

Lõikeosa saab seadistada 8 erinevasse asendisse.

1. Eemaldage aku seadmest.
2. Tõmmake asendi reguleerimise käepide alla. (Joon. 32)
3. Kallutage lõikeosa käepideme abil soovitud asendisse. (Joon. 33)
4. Lõikeosa lukustamiseks vabastage asendi reguleerimise käepide.

SavE funktsiooni kasutamine

Seade on varustatud energiasäästufunktsiooniga SavE. Funktsioon SavE vähendab lõikeosa kiirust ja tagab pikema aku kasutusaja.

Markus: Funktsioon SavE ei vähenda seadme lõikamisvõimekust.

1. Funktsiooni käivitamiseks vajutage klahvistikul SavE nuppu. Süttib roheline LED-tuli.
2. Funktsiooni peatamiseks vajutage uuesti SavE nuppu. Roheline LED-tuli kustub. (Joon. 34)

Seadmel on automaatse väljalülitamise funktsioon, mis seiskab seadme, kui seda ei kasutata 45 sekundi jooksul.

Muruniiduki seadmine transpordiasendisse

HOIATUS: Ärge käivitage toodet, kui see on transpordiasendis.

1. Eemaldage aku seadmest.
2. Transportimisel kasutage transpordikaitset.
3. Kallutage lõikeosa 180° enda suunas. (Joon. 35)

Toote seiskamine

1. Vabastage toitelüliti.
2. Vajutage pikalt nuppu On/Off, kuni roheline LED-tuli kustub.
3. Vajutage aku vabastusnuppe ja tõmmake aku välja. (Joon. 36)

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav.

HOIATUS: Enne seadme hooldustöö alustamist eemaldage aku.

Hooldusgraafik

HOIATUS: Enne hooldustööde alustamist eemaldage aku.

Allpool on esitatud loend seadme hooldustöödest, mida peab tegema seadme kasutaja. Lisaks hoolduskavas kirjeldatud hooldusele laske toodet regulaarselt hooldada Husqvarna hooldusesinduses. Hooldusvälpade kohta teabe saamiseks võtke ühendust Husqvarna edasimüüjaga.

Hooldus Enne ka-	sutamist	Iga nädal	Iga kuu
Puhastage seadme välisosad. X
Kontrollige, kas nupp On/Off töötab korralikult, ja veenduge, et see poleks kah-justatud.	X
Kontrollige, et toitelüliti ja toitelüliti lukustus töötaksid ohutult ning nõuetekoha-selt.	X
Kontrollige, kas kõik juhtseadised töötavad korralikult ja on kahjustamata. X
Kontrollige, et lõikuri teral ega lõikuri kaitsel pole pragusid ega kahjustusi. Kui märkate lõiketeral või lõiketera kaitsel pragusid või kui need põrkavad millegi vastu, vahetage need välja.	X
Kui lõikuri tera on väändunud või kahjustatud, põördu selle välja vahetamiseks edasimüüja poole.	X
Veenduge, et käekaitse oleks kahjustamata. Kahjustatud kaitse vahetage välja. X
Veenduge, et mutrid ja kruvid oleksid pingutatud. X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Veenduge, et akulaadija ei oleks kahjustatud. X
Veenduge, et lõikeosa asendilukk töötaks korralikult ja poleks kahjustatud. X
Veenduge, et lõikuri terade kinnituskruvid oleksid korralikult pingutatud. X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Aku ja akulaadija kontrollimine

1. Kontrollige, kas akul leidub kahjustusi, nt pragusid.
2. Kontrollige, kas akulaadijal leidub kahjustusi, nt pragusid.
3. Veenduge, et akulaadija ühendusjuhe poleks kahjustatud ja et sellel poleks pragusid.

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.
2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.
3. Enne aku asetamist akulaadijasse või tõttesse veenduge, et aku ja akulaadija klemmid oleksid puhtad.

1. Eemalda puuvaik ja taimestiku osad lõiketeradelt puhastusvahendi abil.
2. Veenduge, et teralattid poleks kahjustatud. Veenduge, et teralattid poleks deformeerunud. Eemaldage kraadid viiliga.
3. Veenduge, et lõiketerad saavad vabalt liikuda.
4. Enne pikaks ajaks hoiulepanekut määrige teralatte. (Joon. 37)

Lõikeosa kaldepinge reguleerimine

1. Kaldepinge reguleerimiseks keerake kruvi. (Joon. 38)
2. Lõikeosa hõlpsaks kallutamiseks keerake kruvi päri- või vastupäeva.

Veaotsing

Klahvistik

Probleem Võimalikud	törked Võimalik lahendus
Roheline käivituse LED-tuli vilgub.	Aku pinge on madal. Laadige akut.
Punane törke LED-tuli vilgub.	Ülekoormus. Lõikeosa on blokeeritud. Toote väljalülitami- seks vajutage nuppu On/Off. Eemaldage aku. Eemaldage lõikeosalt võörkehad. Va-bastage kett.
	Temperatuuri kõrvalekalle. Laske tootel maha	jahtuda.
	Päästkut ja toitenuppu tuleb vajutada sa-maaegsalt.	Vabastage päästk ja vajutage nuppu On/Off.
Toode ei käivitu. Mustus akukonnektoritel. Puhastage akukonnektorid		suruõhu või peh-me harjaga.
Punane törke LED-tuli suttib ja jääb põ- lema.	Toode vajab hooldust. Põörduge hooldusesindusse.

Aku

40-B220X 37
Sümptomid Pöhjus Toiming
Aku törke mängutuli vilgub. Aku on tüh	Laadige akut.
	Suur toökoormus koos väga madala aku temperatuuriga.	Laske akul soojeneda. Näiteks teisal-dage see siseruumidesse või tõöttage madalal kiiruset, kuni aku on soe.
	Aku ei tõta. Aku toöulatus on saav- tanud omalimiidi.	Eemaldage aku seadmest. Laske akul puhata ja seejärel vajutage aku mängutule nuppu.
Aku temperatuuri mängutuli põleb. Aku	on kasutamiseks liiga külm või liiga kuum.	Hoidke akut keskkonnas, mille tem-peratuur jäävahemikku -10...40 °C. Kui aku on saavutanud Óige tempera-tuuri, saab seda uesti kasutada.
Aku temperatuuri mängutuli vilgub. Aku	temperatuuripiirang on peagi saavutatud.	Vähendage kirqust ja/või tõkoor-must. Optimaalse jõulduse tagami-seks hoidke aku eelistatud tempera-tuuril +10 °C kuni +30 °C.
Aku temperatuuri mängutuli põleb, kui aku on laadjas.	Vale temperatuur, aku on laadimi- seks liiga külm või liiga kuum.	Laske akul jahtuda või pange see si- seruumi soojenema. Kui aku on saa- vutanud ùige temperatuuri, saab se- da uesti laadida. Veenduge, et ka- suture laadjat keskkonnas, kus òhu- temperatuur jääb vahemikku 5-40 °C. Hoidke laadija eemal pääkeseval- gusest. Kui probleem ei lahene, põör- duge edasimüuja poole.
Süttib aku tõrke mängutuli. Akus esine	kriitiline tõrge. Põörduge edasimüja	poole.

Akulaadija

40-C500X38
Sümptomid Vöimalikud törked Või	malik tegevus
Laadija mängutuli on kollane.Aku törke mängutuli vilgub võiaku temperatuuri mängutuli põleb.	Vale temperatuur,aku on laadimiseksliiga külm või liigakuum.	Kui aku on liiga kuum, hoidke seda laadjiga ühendatu-na. Laadija sisseehitatud ventilator vähendab aku tem-peratuuri. Kui aku on soovitatud temperatuuril, algab laa-dimine automaatelt.Kui aku on liiga külm, viige see siseruumi. Kui akul on soovitatud temperatuur, jätkake laadimist.Veenduge, et tagatud oleks tõoks sobilik temperatuuriva-hemik, vt akulaadija kasutusjuhendit. Hoidke laadija eemal päkesevalgusest. Kui probleem ei lahene, põrduge edasimüju poole.
Laadija mängutuli on kollane. Akuevanäidi põleb.	Akus esineb kritiline tõrge.	Põrduge edasimüju poole.
Laadimise ajal põleb laadija mär-gutuli punaselt.	Laadijal esineb kritili-ne tõrge.	Põrduge edasimüju poole.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige kõiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihedalt, et see ei saaks liikuma hakata.
• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.
• Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ohusta niiskus ega külmumine.
• Ärge hoidke akut kohas, kus võib tekkida staatiline elekter. Ärge hoidke akut metallkastis.
• Hoidke akut ruumis, mille temperatuur püsib vahemikus 5...25°C (41...77°F) ja kus aku on varjatud otsese päikesevalguse eest.
• Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5°C kuni 45°C ja kus akulaadija on varjatud otsese päikesevalguse eest.
• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40°C.
• Laadige enne aku pikemaajalist hoiustamist see 30–50% ulatuses täis.
• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke akut akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatud ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.
• Kinnitage seade transpondi ajaks turvaliselt.

Kasutamine

See sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Taaskädelge see elektri- ja elektroonikaseadmete kogumissüsteemi kaudu. See aitab tagada kasutusea lõppu jõudnud seadmete nõuetekohase jäätmekäitluse. Lisateabe saamiseks võtke ühendust kohalike ametiasutuste, olmejäätmeteenuste, edasimüüja või jaemüüjaga. Vale kõrvaldamine võib potentsiaalselt ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.

Märkus: Sümbol asub tootel või toote pakendil.

Tehnilised andmed

Tehnilised andmed

	520iHE3
Mootor
Mootori tüüp BLDC (harjadeta) 36 V
Kaal 39
Kaal ilma akuta (kg) 4,2
Kaal koos akuga (algne tarnitud aku 40-B220X), kg 5,6
Löikekorpus
Tüüp Kahepoolne
Löiketera pikkus, mm 550
Löiketera kiirus lõiget/min SavE režiimi kasutamisel 3200
Löiketera kiirus lõiget/min SavE režiimi mittekasutamisel 4000
Veekaitseklass
IPX4 40	Jah
Müratasemed 41
Helivöimsuse tase, mõõdetud dB(A) 94
Helivöimsuse tase, garanteeritud LWA dB(A) 96
Helitasemed
Helirōhutase kasutaja kōrva juures, mōōdetud vastavalt standarditele EN 62841-1 ja EN 62841-4-2, dB(A)	84
Vibratsionitase 42
Käepidemete vibratsionitisamed (aH) on mōōdetud standardi EN 62841-1 ja EN 62841-4-2 järgi, m/s2 Eesmised/tagumised käepidemed	2,6/1,7

Heakskiidetud akud

Aku BLi200 40-B220X
TÜüp Liitiumionaku Liitiumionaku
Aku mahtuvus, Ah 5,2 6,0
Nimipinge, V 36 36
Kaal, kg 1,3 1,4

Heakskiidetud akulaadijad

Akulaadija	QC330
Sisendpinge, V 100-240
Sagedus, Hz 50-60
Vöimsus, W 330

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, ROOTSI, tel: [phone], kinnitab ainuvastutusetel, et toode:

Kirjeldus Akutoitega ja	suurema tõöulatusega hekilõikur
Kaubamärk Husqvarna
TÜüp/mudel 520iHE3
Identifseerimine Seeri	anumbrid alates 2023. aastast ja hilisemad

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadrektiiv“
2014/30/EL „elettromagnetilise ühilduvuse direktiiv“
2011/65/EL „ohltlike ainete piiramise direktiiv“
2000/14/EÜ „välitingimustes kasutatavate seadmete mürä direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid:

EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umea, Sweden on läbinud vabatahtliku tüübikontrolli vastavalt 2006/42/EÜ IX lisale. Sertifikaadi nr: 01/094/025.

SMP Svensk Maskinprovning AB on samuti kinnitanud vastavust nõukogu direktiivi 2000/14/EU lisale V.

Lisateavet mürataseme kohta vt Tehnilised andmed lk 119.

Huskvarna, 2024-01-01

Hr Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB, ROOTSI

Tehnilise dokumentatsiooni eest vastutaja

Sisukord

Sissejuhatus. 122 Veaotsing. 132
