MANUAL DE UTILIZARE 520iHE3 HUSQVARNA

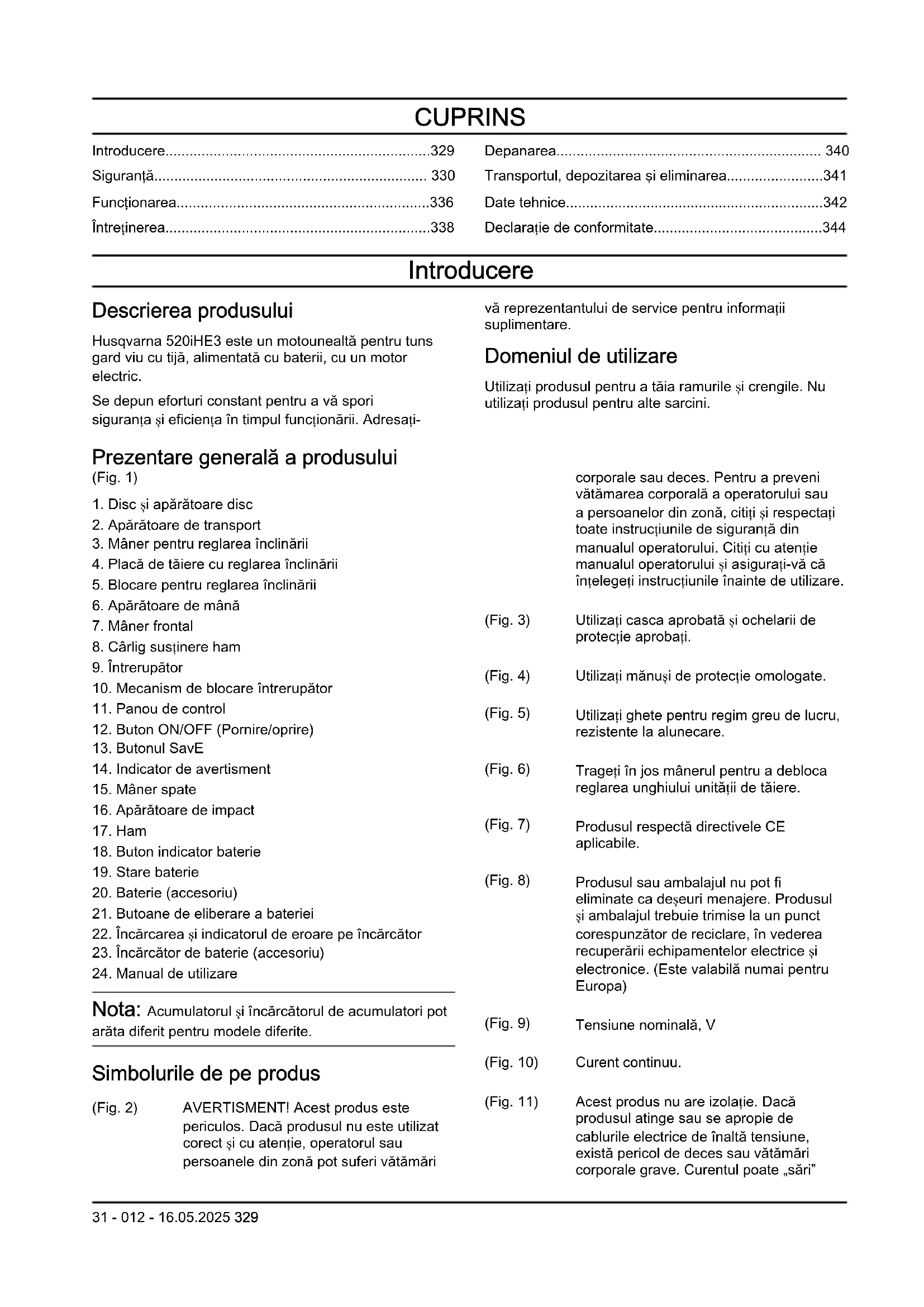

• Introducere p. 329
• Siguranţă p. 330
• Funcţionarea p. 336
• Întreținerea p. 338
• Depanarea p. 340
• Transportul, depozitarea şi eliminarea p. 341
• Date tehnice p. 342
• Declarație de conformitate Introducere Descrierea produsului Husqvarna 520iHE3 este un motounealtă pentru tuns gard viu cu tijă, alimentată cu baterii, cu un motor electric. Se depun eforturi constant pentru a vă spori siguranța și eficiența în timpul funcționării. Adresați- vă reprezentantului de service pentru informații suplimentare. Domeniul de utilizare Utilizați produsul pentru a tăia ramurile și crengile. Nu utilizați produsul pentru alte sarcini. Prezentare generală a produsului (Fig. 1) p. 344

1. Disc și apărătoare disc

2. Apărătoare de transport

3. Mâner pentru reglarea înclinării

4. Placă de tăiere cu reglarea înclinării

5. Blocare pentru reglarea înclinării

6. Apărătoare de mână

8. Cârlig susținere ham

10. Mecanism de blocare întrerupător

16. Apărătoare de impact

22. Încărcarea și indicatorul de eroare pe încărcător

23. Încărcător de baterie (accesoriu)

24. Manual de utilizare

Nota: Acumulatorul și încărcătorul de acumulatori pot arăta diferit pentru modele diferite. Simbolurile de pe produs (Fig. 2) AVERTISMENT! Acest produs este periculos. Dacă produsul nu este utilizat corect și cu atenție, operatorul sau persoanele din zonă pot suferi vătămări corporale sau deces. Pentru a preveni vătămarea corporală a operatorului sau a persoanelor din zonă, citiți și respectați toate instrucțiunile de siguranță din manualul operatorului. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 3) Utilizați casca aprobată și ochelarii de protecție aprobați. (Fig. 4) Utilizați mănuși de protecție omologate. (Fig. 5) Utilizați ghete pentru regim greu de lucru, rezistente la alunecare. (Fig. 6) Trageți în jos mânerul pentru a debloca reglarea unghiului unității de tăiere. (Fig. 7) Produsul respectă directivele CE aplicabile. (Fig. 8) Produsul sau ambalajul nu pot fi eliminate ca deșeuri menajere. Produsul și ambalajul trebuie trimise la un punct corespunzător de reciclare, în vederea recuperării echipamentelor electrice și electronice. (Este valabilă numai pentru Europa) (Fig. 9) Tensiune nominală, V (Fig. 10) Curent continuu. (Fig. 11) Acest produs nu are izolație. Dacă produsul atinge sau se apropie de cablurile electrice de înaltă tensiune, există pericol de deces sau vătămări corporale grave. Curentul poate „sări”

31 - 012 - 16.05.2025 329dintr-un punct în altul prin formarea de

arcuri electrice. Cu cât tensiunea este mai mare, cu atât mai mare este distanța la care poate „sări” curentul. Curentul poate trece și prin ramuri și alte obiecte, mai ales dacă sunt ude. Păstrați întotdeauna o distanță de cel puțin 10 m între produs și cablurile electrice de înaltă tensiune și/sau toate obiectele care le ating. Dacă trebuie să lucrați la o distanță mai mică decât distanța sigură, contactați întotdeauna compania relevantă de electricitate pentru a vă asigura că alimentarea electrică este oprită înainte de a începe lucrul. Păstrați o distanță minimă de 15 m față de alte persoane sau de animale în timpul lucrului. (Fig. 12) Protejat împotriva stropilor de apă. (Fig. 13) Ciclul de funcționare a dispozitivului de tăiere, timp de funcționare/timp la ralanti. aaaassxxxx Plăcuța de identificare indică numărul de serie. aaaa este anul fabricației, ss este săptămâna fabricației, iar xxxxx este numărul de ordine. Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru anumite piețe. Simbolurile de pe baterie și/sau de pe încărcătorul acesteia (Fig. 17) Reciclați acest produs la un centru de reciclare pentru echi- pamente electrice și electroni- ce. (Este valabilă numai pentru Europa) (Fig. 14) Transformator autoprotejat. (Fig. 15) Utilizați și păstrați încărcătorul de baterie numai în interior. (Fig. 16) Izolație dublă. Deteriorarea produsului Nu suntem responsabili pentru deteriorarea produsului dacă:

• produsul este reparat necorespunzător.

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță pentru utilaje AVERTISMENT: Citiți toate instrucțiunile de siguranță și instrucțiunile de utilizare, ilustrațiile și specificațiile furnizate cu acest utilaj. Nerespectarea instruc

iunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii

i/sau vătămări corporale grave. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Nota:

iunea de „utilaj” folosită în instruc

ă se referă atât la utilajul alimentat de la re

i la utilajul cu acumulator (fără cablu). Siguranța zonei de lucru

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecoase provoacă accidente. 330 31 - 012 - 16.05.2025• Nu folosiți utilajul în medii explozive în care sunt prezente lichide, gaze sau prafuri inflamabile. Sculele electrice produc scântei care pot aprinde prafurile sau aburii.

• În timpul folosiții utilajului țineți la distanță copii și orice alte persoane. Distragerea atenției poate cauza pierderea controlului. Siguranța privind echipamentele electrice

• Mufa de conectare a utilajului trebuie să se potrivească la priză. Este interzisă modificarea de orice fel a fișei. Nu utilizați adaptoare de ștecăr cu utilajele cu împământare (legate la masă). Fișele nemodificare și prizele potrivite reduc pericolul electrocutării.

• Evitați contactul cu corpul a suprafețelor de împământare sau legate la masă, cum ar fi țevi, radiatoare, plite și răcitoare. Există un pericol sporit de electrocutare dacă împământarea sau legarea la masă se face prin corpul dvs.

• Nu expuneți utilajele la ploaie și la condiții de umiditate. Pătrunderea apei în utilaj mărește riscul de electrocutare.

• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată cablul la transportarea, tragerea sau deconectarea utilajului. Feriți cablul de căldură, ulei, muchii ascuțite sau părțile în mișcare ale aparatului. Cablurile deteriorate sau încurcate cresc riscul electrocutării.

• Când lucrați cu utilajul afară, folosiți un cablu prelungitor potrivit pentru utilizarea la exterior. Folosirea unui cablu adecvat pentru utilizarea la exterior reduce riscul de electrocutare.

• Dacă întrebuințarea unui utilaj într-un loc cu umiditate mare nu poate fi evitată, utilizați o sursă cu dispozitiv de protecție împotriva curentului rezidual (RCD). Folosirea unui RCD reduce pericolul de electrocutare. Siguranţa personală

• Fiți mereu atent, uitați-vă la ce faceți și dați dovadă de simț practic când utilizați utilajul. Nu folosiți utilajul dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în timpul folosirii utilajului poate duce la leziuni grave.

• Utilizați echipament individual de protecție. Purtaţi întotdeauna ochelari de protecţie. Purtarea echipamentelor de protecţie individuală, cum ar fi masca împotriva prafului, încălţămintea de protecţie antiderapantă, casca de protecţie sau căştile de protecţie auditivă, corespunzător tipului şi utilizării sculei electrice, reduce riscul rănirilor.

• Evitați pornirea accidentală. Înainte de a conecta utilajul la sursa de alimentare și/sau la baterie, de a-l ridica sau de a-l transporta, verificați comutatorul pentru a vă asigura că este în poziția oprit. Transportul utilajelor cu degetul pe comutator sau conectarea la priză a utilajelor pornite poate duce la accidente.

Îndepărtați toate cheile de reglare sau cheile fixe înainte de a porni utilajul. O cheie fixă care a rămas prinsă la o piesă rotativă a utilajului poate duce la răniri.

• Nu vă întindeți prea mult. Să aveţi întotdeauna o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Acest lucru permite un control mai bun al utilajului în situații neașteptate.

• Îmbrăcați-vă corespunzător. Nu purtaţi haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de piesele în mișcare. Hainele lejere, bijuteriile sau părul lung pot fi prinse de piesele aflate în mişcare.

• Dacă este posibilă montarea dispozitivelor de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi utilizate corespunzător. Folosirea dispozitivelor de aspirare a prafului poate reduce pericolele legate de praf.

• Nu vă bazați pe o siguranță greșită și nu ignorați regulile de siguranță pentru scule electrice, chiar dacă sunteți familiarizat prin utilizarea multiplă a sculei electrice. Comportamentul neglijent poate cauza accidentări grave în doar câteva fracţiuni de secundă. Utilizarea și întreținerea uneltei electrice

• Nu forțați unealta electrică. Utilizați unealta electrică potrivită pentru aplicația dvs. Unealta electrică potrivită va efectua lucrarea mai rapid și în condiții de siguranță mai bune la viteza de lucru pentru care a fost proiectată.

• Nu utilizați unealta electrică în cazul în care nu poate fi pornită sau oprită de la comutator. Orice unealtă electrică imposibil de controlat cu ajutorul comutatorului este periculoasă și trebuie reparată.

• Deconectați ștecărul de la sursa de alimentare și/sau scoateți acumulatorul uneltei electrice, dacă este detașabil, înainte de a face reglaje, de a schimba accesoriile sau de a depozita unelte electrice. Astfel de măsuri preventive de siguranță reduc riscul pornirii accidentale a uneltei electrice.

• Nu lăsați uneltele electrice nefolosite la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu unealta electrică sau cu aceste instrucțiuni să o acționeze. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.

• Întrețineți uneltele electrice și accesoriile. Verificați centrarea sau legarea incorectă a pieselor în mișcare, ruperea pieselor și orice alte stări care pot afecta funcționarea uneltei electrice. Dacă este avariată, duceți unealta electrică la reparat înainte de a o utiliza. Multe accidente sunt provocate de uneltele electrice prost întreținute.

• Păstrați uneltele de tăiere ascuțite și curate. Este mai puțin probabil ca uneltele de tăiere cu tăișuri ascuțite întreținute corespunzător să se blocheze și sunt mai ușor de controlat.

• Utilizați unealta electrică, accesoriile și piesele pentru unealtă etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de lucru și activitatea care urmează să fie efectuată. Utilizarea

31 - 012 - 16.05.2025

331uneltelor electrice pentru operații diferite de cele pentru care sunt destinate poate duce la apariția de situații periculoase.

• Mențineți mânerele și suprafețele de prindere uscate, curate, fără ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul în siguranță al uneltei în situații neprevăzute. Utilizarea și întreținerea uneltei cu baterie

• Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de baterie poate constitui pericol de incendiu atunci când este utilizat cu un alt tip de baterie.

• Utilizați uneltele electrice numai cu bateriile special indicate. Utilizarea unui alt tip de acumulatori poate constitui pericol de vătămări corporale și de incendiu.

• Când acumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte mici de metal, care pot crea o conexiune între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

• În condiții de utilizare neadecvată, din baterie pot ieși stropi de lichid; evitați contactul. Totuși, dacă intrați accidental în contact cu lichidul respectiv, spălați cu apă. Dacă lichidul intră în contact cu ochii, consultați un medic. Lichidul care se scurge din baterie poate cauza iritații sau arsuri.

• Nu utilizați acumulatori sau unelte deteriorate sau modificate. Bateriile deteriorate sau modificate pot prezenta un comportament impredictibil, care poate duce la incendii, explozii sau pericol de vătămări corporale.

• Nu expuneți acumulatorul sau unealta la flăcări sau temperaturi excesive.Expunerea la foc sau temperaturi mai mari de 130 °C (265 °F) poate provoca explozii.

• Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni.Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specificat poate deteriora acumulatorul și crește pericolul de incendiu. Service

• Cereți ca unealta dvs. electrică să fie reparată numai de un tehnician de reparații calificat, care să folosească numai piese de schimb identice. Acest lucru va asigura păstrarea siguranței uneltei electrice.

• Nu reparați niciodată acumulatori deteriorați. Repararea acumulatorilor trebuie efectuată numai de către producător sau de către furnizorii de servicii autorizați. Instrucţiuni de siguranţă pentru trimmere de gard viu

• Nu utilizați foarfecele de grădină în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice. Aceasta reduce riscul de a fi lovit de trăsnet.

• Țineți toate cablurile și firele electrice departe de zona de tăiere. În arbuști sau garduri vii ar putea fi ascunse cabluri sau fire de alimentare, care pot fi tăiate accidental de cuțit.

• Țineți foarfecele de grădină numai de suprafețele de prindere izolate, deoarece cuțitul poate atinge cabluri ascunse. Cuțitele care intră în contact cu un cablu sub tensiune pot alimenta electric părțile metalice expuse ale foarfecelui de grădină și pot electrocuta utilizatorul.

• Țineți toate părțile corpului departe de cuțit. Nu îndepărtați materialul tăiat și nu țineți de material pentru a-l tăia cât timp cuțitele sunt în mișcare. Cuțitele continuă să se miște după ce comutatorul a fost oprit. Un moment de neatenție în timpul utilizării foarfecelui de grădină poate duce la vătămări corporale grave.

• Când îndepărtați materialul blocat sau efectuați lucrări de service la trimmerul de gard viu, asigurați- vă că toate întrerupătoarele de alimentare sunt oprite și acumulatorul este scos sau deconectat. Acționarea accidentală a foarfecelui de grădină în timpul îndepărtării materialului blocat sau lucrărilor de service poate cauza vătămări corporale grave.

• Transportați foarfecele de grădină ținând de mâner, cu cuțitul oprit și având grijă să nu acționați vreun întrerupător de alimentare. Îngrijirea corespunzătoare a foarfecelui de grădină va reduce riscul de pornire accidentală și vătămare corporală din cauza cuțitelor.

• Când transportați sau depozitați motounealta pentru tuns gard viu, utilizați întotdeauna capacul dispozitivului de tăiere. Manevrarea corectă a foarfecelui de grădină va reduce riscul de vătămări corporale din cauza cuțitelor. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Scoateți bateria, pentru a preveni pornirea accidentală a produsului.

• Acest produs este o unealtă periculoasă dacă nu sunteți atent sau dacă utilizați produsul incorect. Acest produs poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane.

• Nu utilizați produsul dacă specificația sa inițială se modifică. Nu modificați o componentă a produsului fără aprobarea producătorului. Utilizați numai piese omologate de producător. Vătămările corporale sau

31 - 012 - 16.05.2025decesul constituie un posibil rezultat al întreținerii

• Verificați produsul înainte de utilizare. Consultați Dispozitivele de siguran

ă de pe produs la pagina

inerea la pagina 338 . Nu folosiți produse deteriorate sau care nu funcționează corect. Efectuați verificările de siguranță, instrucțiunile de întreținere și de service descrise în acest manual.

• Copiii trebuie supravegheați, pentru a vă asigura că nu se joacă cu produsul. Nu permiteți copiilor sau altor persoane neinstruite cu privire la operarea produsului și/sau a bateriei să le utilizeze sau să le depaneze. Este posibil ca reglementările locale să limiteze vârsta operatorului.

• Păstrați produsul într-o zonă restricționată, pentru a împiedica accesul copiilor sau al persoanelor neautorizate.

• Nu depozitați produsul la îndemâna copiilor.

• Nu modificați sub nicio formă designul produsului fără permisiunea producătorului. Utilizați întotdeauna accesorii originale. Modificările și/sau accesoriile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului și al altor persoane. Nota: Utilizarea poate fi reglementată de legislația națională sau locală. Respectați reglementările aplicabile. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service. Evitați utilizările care, în opinia dvs., vă depășesc abilitățile.

• Nu utilizați niciodată produsul dacă sunteți obosit, dacă ați consumat alcool, droguri, medicamente sau alte substanțe care v-ar putea afecta vederea, atenția, coordonarea sau judecata.

• Lucrul în condiții de vreme nefavorabilă este obositor și adesea aduce un plus de risc. Din cauza riscului suplimentar, nu se recomandă utilizarea aparatului în condiții de vreme nefavorabilă, cum ar fi ceață densă, ploaie abundentă, vânt puternic, frig pătrunzător, risc de descărcări electrice etc.

• Un accesoriu de tăiere defect poate crește pericolul de accidente.

• Nu permiteți copiilor să folosească produsul sau să stea în apropierea acestuia. Deoarece produsul poate fi pornit cu ușurință, copiii îl pot porni dacă nu sunt supravegheați atent. Există riscul unor vătămări corporale grave. Deconectați bateria dacă produsul nu se află sub supraveghere atentă.

• Asigura ți-vă că nicio persoană sau niciun animal nu se apropie la mai mult de 15 metri în timp ce lucrați. Când mai mulți operatori lucrează în aceeași locație, distanța de siguranță trebuie să fie de cel puțin 15 metri. În caz contrar, există riscul unor vătămări corporale grave. Opriți produsul imediat dacă se apropie cineva. Nu rotiți niciodată produsul în jur fără a verifica mai întâi în spatele dvs., pentru a vă asigura că nu se află nimeni în zona de siguranță.

• Asigurați-vă că oamenii, animalele sau alte lucruri nu vă pot afecta controlul asupra produsului sau că nu vin în contact cu accesoriul de tăiere sau obiectele desprinse care sunt proiectate de accesoriul de tăiere. Totuși, nu utilizați produsul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.

• Inspectați întotdeauna zona de lucru. Îndepărtați toate obiectele nefixate, precum pietre, sticlă spartă, cuie, fire de oțel, sfori etc. care pot fi proiectate sau se pot înfășura în jurul accesoriului de tăiere.

• Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați zona din jurul dvs. pentru posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă în timp ce lucrați pe teren în pantă.

• Păstrați un echilibru optim și stabilitatea picioarelor în mod constant. Nu vă întindeți prea mult.

• Dezactivați produsul înainte de a vă deplasa într- o altă zonă. Atașați apărătoarea pentru transport atunci când produsul nu este utilizat.

• Nu puneți produsul jos niciodată fără a-l dezactiva. Nu lăsați produsul nesupravegheat atunci când este pornit.

• Scoateți bateria înainte de a înmâna produsul unei alte persoane.

• Asigurați-vă că accesoriul de tăiere nu intră în contact cu haine sau părți ale corpului atunci când produsul este activat.

• În cazul în care apare ceva care blochează accesoriul de tăiere în timp ce utilizați produsul, opriți și dezactivați produsul. Asigurați-vă că accesoriul de tăiere se oprește complet. Scoateți bateria înainte de a curăța, inspecta sau repara produsul și/sau echipamentul de tăiere.

• Țineți mâinile și picioarele la distanță de accesoriul de tăiere până când acesta s-a oprit complet atunci când produsul este dezactivat.

• Atenție la cioturile de ramuri care pot fi proiectate în timp ce efectuați tăierea. Nu tăiați prea aproape de sol, unde pietrele și alte obiecte pot fi proiectate.

• Fiți atenți la obiectele azvârlite. Purtați întotdeauna echipament de protecție pentru ochi aprobat. Nu vă aplecați niciodată asupra apărătoarei accesoriului de tăiere. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.

• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați întotdeauna protecția pentru auz imediat ce se oprește produsul.

31 - 012 - 16.05.2025

333• Nu lucrați niciodată de pe o scară, un taburet sau din orice altă poziție ridicată care nu este complet fixată.

• În timpul funcționării, acest aparat produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce pericolul de răniri grave sau fatale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul de implanturi medicale înainte de a acționa aparatul.

• Țineți întotdeauna produsul cu ambele mâini. Țineți produsul pe partea dreaptă a corpului.

• Opriți întotdeauna produsul, scoateți bateria și asigurați-vă că echipamentul de tăiere nu se rotește înainte de a elimina materialul înfășurat în jurul axului cuțitului sau prins între apărătoare și accesoriul de tăiere.

• Câmpul electromagnetic generat în timpul lucrului poate afecta implanturile medicale active sau pasive. Persoanele cu implanturi medicale trebuie să consulte medicul şi producătorul implantului înainte de a utiliza produsul.

• Susţineţi greutatea produsului cu ajutorul hamului, pentru a utiliza produsul cu uşurinţă.

• Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului. Husqvarna recomandă operatorilor să utilizeze o protecţie pentru auz aprobată.

• Nu utilizați niciodată un produs care a fost modificat în orice mod față de specificația sa inițială.

• Nu utilizați niciodată un produs care este defect. Efectuați verificările de siguranță, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultaţi instrucţiunile din subcapitolul Întreţinerea.

• Efectuați o inspecție generală a produsului înainte de utilizare. Consultați programul de întreținere.

• Nu permiteți nimănui să folosească mașina înainte de a vă asigura că a înțeles conținutul manualului operatorului.

• Verificaţi zona de lucru pentru a vedea dacă există obiecte străine, cum ar fi cabluri electrice, animale etc. sau alte obiecte care ar putea avaria accesoriul de tăiere, precum obiecte metalice.

• Discurile defecte pot crește pericolul de accidente. Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utiliza ți o cască de protecție în caz că există riscul ca unele obiecte să cadă.

• Expunerea pe termen lung la zgomot vă poate afecta auzul. În general, produsele alimentate cu baterii sunt relativ silențioase, dar pot afecta auzul în urma unei combinații de nivel de zgomot și durată mare de utilizare. Husqvarna recomandă ca operatorii să utilizeze protecții auditive atunci când utilizează produse pentru o durată coerentă mai lungă de o zi. Operatorii care utilizează în mod continuu și regulat aparatul trebuie să efectueze un control auditiv în mod regulat. AVERTISMENT: Protecțiile auditive limitează capacitatea de a auzi sunete și semnale de avertisment.

• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

• Utilizați o vizieră pentru protecția feței. Viziera nu este suficientă pentru protejarea ochilor. (Fig. 18)

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

• Utilizați ghete sau pantofi solizi, cu talpă antiderapantă.

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului. (Fig. 19)

• Păstrați la îndemână echipament de prim ajutor. (Fig. 20) Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos. În această secțiune sunt descrise caracteristicile de siguranță al produsului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. A se vedea instrucțiunile din capitolul Prezentare generală a produsului la pagina

pentru a afla unde sunt amplasate aceste piese pe produsul dvs. Durata de viață a produsului se poate reduce, iar riscul de accidente se poate mări dacă întreținerea produsului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie

31 - 012 - 16.05.2025de informații suplimentare, contactați cel mai apropiat

furnizor de service. AVERTISMENT: Nu utilizați niciodată un produs cu componente de siguranță deteriorate. Echipamentul de siguranță al produsului trebuie inspectat și întreținut conform indicațiilor din acest capitol. Dacă produsul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații. ATENŢIE: Toate activităţile de service şi de reparaţii de pe aparat necesită instruire specială. Acest lucru este adevărat în special în legătură cu echipamentul de siguranță al aparatului. În cazul în care aparatul dvs. nu trece de oricare dintre verificările descrise mai jos, trebuie să vă contactaţi agentul de service. Atunci când achiziționați oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă vânzătorul cu amănuntul care vă vinde aparatul nu este dealer de service, solicitați-i adresa celui mai apropiat agent de service. Verificarea tastaturii

1. Apăsați și țineți apăsat butonul ON/OFF (1). (Fig. 21)

a) Produsul este pornit când este aprins LED-ul (2). b) Produsul este oprit când este stins LED-ul (2).

Tastatură la pagina 340 dacă indicatorul de avertisment (3) este aprins sau se aprinde intermitent. Verificarea opritorului întrerupătorului Dispozitivul de blocare al întrerupătorului este proiectat să prevină funcționarea accidentală. Când apăsați dispozitivul de blocare a întrerupătorului înainte (A) și apoi apăsați pe dispozitivul de blocare spre mânerul (B), întrerupătorul (C) este eliberat. Când eliberați mânerul, întrerupătorul și opritorul acestuia se deplasează înapoi în pozițiile lor inițiale. Această mișcare este efectuată de trei arcuri independente. (Fig. 22)

1. Asigurați-vă că întrerupătorul este blocat atunci când

dispozitivul de blocare este în poziția sa inițială. (Fig. 23)

2. Apăsați dispozitiv de blocare a întrerupătorului

înainte (A) și în jos. Mențineți dispozitivul de blocare a întrerupătorului apăsat pe mânerul (B) și asigurați- vă că revine la poziția inițială atunci când îl eliberați. (Fig. 24)

3. Asigurați-vă că întrerupătorul și dispozitivul de

blocare aferent se mișcă liber și dacă arcurile de rapel funcționează corect. (Fig. 25)

ți și mențineți apăsat butonul ON/OFF pentru a seta produsul la ON.

5. Apăsați complet întrerupătorul pentru a aplica viteza

6. Eliberați întrerupătorul și asigurați-vă că accesoriul

de tăiere se oprește și rămâne nemișcat. Verificarea apărătoarei de mână Apărătoarea de mână previne contactul accidental al mâinilor cu discurile.

1. Apăsați și mențineți apăsat butonul ON/OFF pentru a

seta produsul la OFF.

2. Scoateți bateria.

3. Verificați dacă apărătoarea de mână este atașată

4. Verificați dacă apărătoarea de mână este

deteriorată. Siguranța bateriei AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Folosiți numai acumulatori Husqvarna aprobați. Consultați Date tehnice la pagina 342 . Bateria este criptată prin software.

• Utilizați numai acumulatorii Husqvarna aprobați ca sursă de alimentare pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive.

• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, șuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.

• Nu utilizați baterii nereîncărcabile.

• Nu puneți obiecte în fantele de aerisire a bateriei.

• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate provoca arsuri și/sau arsuri chimice.

• Feriți bateria de ploaie și de condiții de umezeală.

• Feriți bateria de microunde și de înaltă presiune.

• Nu încercați să demontați sau să spargeți bateria.

• Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curățați zona cu săpun și apă din abundență și consultați medicul. Dacă lichidul pătrunde în ochi, nu frecați, ci spălați-vă cu multă apă timp de cel puțin 15 minute și consultați medicul.

• Utilizați bateria la temperaturi între -10 °C (14 °F) și 40 °C (114 °F).

• Nu curățați niciodată cu apă bateria sau încărcătorul de baterii. Consultați Informa

ii despre baterie la pagina 337

• Nu utilizați o baterie deteriorată.

• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, șuruburi sau bijuterii.

31 - 012 - 16.05.2025

335• Nu lăsați bateria la îndemâna copiilor. Siguranța încărcătorului de baterii AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Există riscul de electrocutare sau de scurtcircuit dacă nu sunt respectate instrucțiunile de siguranță.

• Nu utilizați alte încărcătoare de baterii decât cel furnizate pentru produsul dvs. Utilizați exclusiv încărcătoare de acumulatori Husqvarna, pentru a încărca acumulatori Husqvarna aprobați.

• Nu încercați să dezasamblați încărcătorul de baterii.

• Nu utilizați un încărcător de baterii deteriorat.

• Nu ridicați încărcătorul de baterii ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.

• Feriți toate cablurile și prelungitoarele de apă, ulei și muchii ascuțite. Asigurați-vă că acest cablu nu este prins între obiecte, de exemplu uși, garduri sau în alte locuri similare.

• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Asigurați-vă că încărcătorul de baterii nu este acoperit. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.

• Încărcați bateria numai în interior, într-un loc cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în exterior. Nu încărcați bateria în medii umede.

• Utilizați încărcătorul de baterii la temperaturi între 5 °C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul într-un mediu foarte bine ventilat, uscat și fără praf.

• Nu puneți obiecte în fantele de răcire a încărcătorului de baterii.

• Nu atingeți niciodată bornele încărcătorului de baterii cu obiecte metalice, deoarece se pot crea scurtcircuite.

• Utiliza ți prize aprobate care nu sunt deteriorate. Asigurați-vă că nu este deteriorat cablul încărcătorului. Dacă sunt utilizate cabluri prelungitoare, asigurați-vă că acestea nu sunt deteriorate. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertisment de mai jos.

• Scoateți bateria înainte de a efectua întreținerea, alte verificări sau de a asambla produsul.

• Operatorul trebuie să efectueze numai operațiile de întreținere și service indicate în acest manual al operatorului. Apelați la reprezentantul de service pentru întreținerea și service-ul de mai mare amploare.

• Nu curățați niciodată bateria sau încărcătorul cu apă. Detergentul puternic poate deteriora plasticul.

• Dacă nu efectuați operații de întreținere, durata de viață a produsului scade, iar pericolul de accidente crește.

• Este necesară instruirea profesională specială pentru toate lucrările de service și reparații, mai ales pentru dispozitivele de siguranță de pe produs. Dacă nu sunt aprobate toate verificările din acest manual al operatorului, după ce ați efectuat operațiile de întreținere, apelați la reprezentantul de service. Vă garantăm că există servicii profesionale de reparații și service disponibile pentru produsul dvs.

• Mențineți dinții lamei ascuțiți corect. Respectați recomandările noastre. Consultați, de asemenea, instrucțiunile de pe ambalajul lamei.

• Utilizați doar piese de schimb originale.

• Când efectuați operații de reparație a accesoriului de tăiere, utilizați întotdeauna mănuși de protecție rezistente. Lamele sunt foarte ascuțite și pot provoca cu ușurință vătămări corporale. Funcţionarea Introducere AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Husqvarna Connect Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna.

• Informații pe larg despre produs.

• Informații despre piese pentru produse și service și asistență pentru acestea. Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe

dispozitivul dvs. mobil.

2. Înregistrați-vă în aplicația Husqvarna Connect.

3. Urmați pașii cu instrucțiuni din aplicația Husqvarna

Connect pentru a conecta și înregistra produsul. Nota: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele. Adresați-vă reprezentantului de service pentru informații suplimentare. 336 31 - 012 - 16.05.2025Pentru conectarea încărcătorului de baterii

1. Conectați încărcătorul de baterii la tensiunea și la

frecvența specificate pe plăcuța de identificare.

2. Introduceți ștecherul în priza cu împământare. LED-

ul de pe încărcătorul de baterii se aprinde o singură dată și are culoarea verde. Nota: Acumulatorul nu se încarcă dacă temperatura sa este mai mică de 0 °C (32 °F) sau mai mare de 50°C (122 °F). Dacă temperatura este mai mare de 50 °C/122 °F, încărcătorul răcește acumulatorul înainte de încărcare. Încărcarea bateriei Nota: Încărcați bateria dacă este prima dată când o folosiți. O baterie nouă este încărcată doar până la 30%.

1. Asigurați-vă că acumulatorul este uscat.

2. Introduceți bateria în încărcător. (Fig. 26)

Nota: Acumulatorul și încărcătorul de acumulatori pot arăta diferit la modele diferite, dar procedura este aceeași.

3. Asigurați-vă că lumina verde de încărcare de pe

încărcător se aprinde. Acest lucru înseamnă că bateria este conectată corect la încărcător.

4. Atunci când toate LED-urile de pe baterie sunt

aprinse, bateria este încărcată complet. (Fig. 27)

5. Pentru a deconecta încărcătorul de baterii de la priza

de perete, trageți de ștecăr. Nu trageți de cablu.

6. Scoateți bateria din încărcător.

Nota: Consultați manualele bateriei și încărcătorului pentru mai multe informații. Informații despre baterie Consultați manualul de utilizare al acumulatorului pentru informații despre utilizarea acestuia. Utilizați acumulatorul la temperaturi între -10 °C (14 °F) și 40 °C (104 °F). Pentru conectarea bateriei la produs AVERTISMENT: Utilizați numai baterii originale Husqvarna cu produsul.

1. Asigurați-vă că bateria este încărcată complet.

2. Împingeți bateria în suportul de baterie al produsului.

Când auziți un clic, înseamnă că bateria s-a blocat în poziția corectă. (Fig. 28) ATENŢIE: Dacă bateria nu se deplasează cu ușurință în suportul de baterie, înseamnă că bateria nu este instalată corect. Aceasta poate deteriora produsul.

3. Asigurați-vă că bateria este instalată corect.

Ce trebuie făcut înainte de a porni produsul

1. Examinați zona de lucru. Îndepărtați obiectele care

2. Examinați accesoriul de tăiere. Asigurați-vă că

lamele sunt ascuțite, nu au fisuri și nu sunt deteriorate.

3. Asigurați-vă că produsul funcționează corect.

Verificați ca toate șuruburile și piulițele să fie bine strânse.

4. Asigurați-vă că mânerul și dispozitivele de siguranță

nu sunt deteriorate și sunt atașate corect. Nu utilizați un produs cu piese lipsă sau care a fost modificat față de specificația sa inițială. Utilizați mănuși de protecție dacă este necesar.

5. Înainte de a utiliza produsul, asigurați-vă că nu sunt

deteriorate capacele și că sunt atașate corect. Pornirea produsului

1. Apăsați lung butonul ON/OFF până când LED-ul

verde se aprinde. (Fig. 29)

2. Apăsați pe întrerupător pentru a regla viteza.

Pentru a utiliza produsul

1. Începeți aproape de sol și deplasați produsul în sus

de-a lungul gardului viu atunci când tăiați marginile. (Fig. 30)

2. Regla viteza pentru a se alinia cu sarcina de lucru.

3. Asigurați-vă că motorul nu atinge gardul viu.

4. Țineți produsul aproape de corp pentru o poziție de

lucru stabilă. (Fig. 31)

5. Asigurați-vă că vârful echipamentului de tăiere nu

6. Procedați cu atenție și lucrați încet până când toate

ramurile sunt tăiate corect. Reglarea unghiului produsului Placa de tăiere poate fi reglată în 8 poziții diferite.

1. Scoateți bateria din produs.

2. Trageți în jos mânerul de reglare a poziției. (Fig. 32)

3. Înclinați placa de tăiere cu mânerul în poziția

4. Eliberați mânerul de reglare a poziției pentru a bloca

337Utilizarea funcției SavE (economisire) Acest produs are o funcție de economisire energie, SavE. Funcţia SavE reduce viteza echipamentului de tăiere şi oferă o durată maximă de utilizare a bateriei. Nota: Funcția SavE nu reduce puterea de tăiere a produsului.

1. Apăsaţi butonul SavE de pe tastatură pentru a porni

funcţia. LED-ul verde se aprinde.

2. Apăsați din nou butonul SavE pentru a opri funcția.

LED-ul verde se stinge. (Fig. 34) Funcția de oprire automată Produsul are o funcție de oprire automată care oprește produsul dacă nu îl folosiți timp de 45 secunde. Așezarea produsului în poziția pentru transport AVERTISMENT: Nu porniți produsul atunci când acesta este în poziția de transport.

1. Scoateți bateria din produs.

2. Utilizați dispozitivul de protecție pentru transport.

3. Înclinați placa de tăiere la 180° în direcția dvs. (Fig.

35) Oprirea produsului

1. Eliberați întrerupătorul.

2. Apăsați butonul ON/OFF până când LED-ul verde se

3. Apăsați butoanele de eliberare de pe baterie și

scoateți bateria. (Fig. 36) Întreținerea Introducere AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului. AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere asupra produsului. Program de întreținere AVERTISMENT: Scoateți bateria înainte de a efectua operații de întreținere. În continuare prezentăm o listă de pași de întreținere care trebuie efectuați asupra aparatului. Pe lângă întreținerea specificată în programul de întreținere, solicitați unui distribuitor de service Husqvarna să efectueze în mod regulat operații de service asupra produsului. Pentru informații despre intervalele de service, adresați-vă distribuitorului de service Husqvarna. Întreținere Înainte de utiliza-

Săptă- mânal Lunar Curățați componentele externe ale produsului. X Verificați dacă butonul ON/OFF funcționează corect și nu este deteriorat. X Asigurați-vă că întrerupătorul și opritorul întrerupătorului funcționează corect din punct de vedere al siguranței.

Asigurați-vă că toate comenzile funcționează și nu sunt deteriorate. X 338 31 - 012 - 16.05.2025Întreținere Înainte de utiliza-

Săptă- mânal Lunar Asigurați-vă că discul frezei și apărătoarea frezei nu au fisuri și că nu sunt deteriorate. Înlocuiţi discul frezei sau apărătoarea frezei dacă prezintă fisuri sau dacă au fost afectate de un impact.

Adresați-vă distribuitorului pentru a înlocui discul frezei dacă este îndoit sau deteriorat.

Asigurați-vă că apărătoarea de mână nu este deteriorată. Înlocuiți apărătoarea dacă este deteriorată.

Asigurați-vă că șuruburile și piulițele sunt strânse. X Asigurați-vă că bateria nu este deteriorată. X Asigurați-vă că bateria este încărcată. X Asigurați-vă că încărcătorul de baterii nu este deteriorat. X Asiguraţi-vă că opritorul de poziţie al capului tăietor nu este deteriorat şi că funcţionează corect.

Asigurați-vă că șuruburile care mențin îmbinate discurile frezei sunt strânse co- rect.

Verificați legăturile dintre baterie și produs. Verificați legăturile dintre baterie și încărcătorul bateriei.

Examinarea bateriei și încărcătorului

1. Examinați bateria pentru a identifica defecțiunile, de

2. Examinați încărcătorul de baterii pentru a identifica

defecțiunile, de exemplu fisuri.

3. Asigurați-vă că cablul de conectare al încărcătorului

de baterii nu este deteriorat și că nu prezintă fisuri. Curățarea produsului, bateriei și încărcătorului

1. Curățați produsul cu o cârpă uscată după utilizare.

2. Curățați bateria și încărcătorul de baterii cu o cârpă

uscată. Mențineți curate șinele de ghidaj al bateriei.

3. Asigurați-vă că bornele bateriei și încărcătorul de

baterii sunt curate, înainte ca bateria să fie introdusă în încărcător sau produs. Pentru a curăța și unge discul frezei

1. Folosiţi un agent de curăţare pentru a curăţa răşina

şi particulele de plante rămase pe discuri.

2. Asiguraţi-vă că şinele discurilor nu sunt deteriorate.

Asiguraţi-vă că şinele discurilor nu sunt deformate. Îndepărtaţi bavurile cu o pilă.

3. Asigurați-vă că discurile se mișcă liber.

4. Lubrifiaţi şinele discurilor înainte de a le depozita

pentru perioade lungi. (Fig. 37) Reglarea tensiunii de înclinare a plăcii de tăiere

1. Rotiți șurubul pentru a regla tensiunea de înclinare.

2. Rotiți șurubul în sensul acelor de ceasornic sau în

sens invers acelor de ceasornic pentru a înclina cu ușurință placa de tăiere.

31 - 012 - 16.05.2025 339Depanarea

Tastatură Problemă Erori posibile Soluție posibilă LED-ul verde de por- nire se aprinde inter- mitent. Tensiune joasă a bateriei. Încărcați bateria. LED-ul roșu de eroa- re luminează intermi- tent. Suprasolicitare. Accesoriul de tăiere este blocat. Apăsați pe butonul ON/OFF pentru a opri produsul. Scoateți bateria. Curățați accesoriul de tăiere de materialele nedorite. Slăbiți lanțul. Deviație de temperatură. Lăsați produsul să se răcească. Întrerupătorul și butonul On/Off sunt apăsate simultan. Eliberați întrerupătorul și apăsați butonul ON/ OFF. Produsul nu porneș- te. Murdărie în conectorii bateriei. Curățați conectorii bateriei cu aer comprimat sau cu o perie moale. LED-ul roșu de eroa- re se aprinde. Este necesar să se efectueze lucrări de ser- vice asupra produsului. Adresați-vă reprezentantului de service. Baterie 40-B220X

Simptome Cauză Acțiune Indicatorul de eroare al bateriei se aprinde intermitent. Bateria este descărcată. Încărcați bateria. O sarcină mare în combinație cu o temperatură foarte scăzută a bateriei. Încălziți bateria. De exemplu, duceți- o într-o clădire sau utilizați produsul la viteză redusă până se încălzește bateria. Bateria nu funcționează. Autonomia de funcționare a bateriei este la limi- tă. Scoateți bateria din produs. Lăsați bateria să se odihnească și apoi apă- sați butonul indicator al bateriei. Indicatorul de temperatură a bateriei este aprins. Bateria este prea rece sau prea fier- binte pentru a fi utilizată. Păstrați bateria la o temperatură am- biantă între -10°C (14°F) și 40°C (104°F). Când bateria are temperatu- ra corectă, aceasta poate fi utilizată din nou. Indicatorul de temperatură a bateriei se aprinde intermitent. Bateria este aproape de temperatura limită. Reduceți viteza și/sau sarcina. Menți- neți bateria la temperatura preferată, între +10°C (50°F) și +30°C (86°F), pentru performanțe optime.

Depanarea poate fi diferită pentru alte modele de acumulatori. Consultați manualul de utilizare al acumulato- rului pentru informații despre utilizarea acestuia. Folosiți numai acumulatori Husqvarna aprobați. 340 31 - 012 - 16.05.2025Indicatorul de temperatură a bateriei este aprins în timp ce bateria se află în încărcător. Deviație de temperatură, bateria este prea rece sau prea fierbinte pentru a fi încărcată. Lăsați bateria să se răcească sau mutați-o în interior pentru a o încălzi. Atunci când bateria are temperatura corectă, aceasta poate fi încărcată din nou. Asigurați-vă că utilizați încăr- cătorul într-un loc în care temperatu- ra ambiantă este cuprinsă între 5°C (41°F) și 40°C (104°F). Țineți încăr- cătorul departe de lumina soarelui. Dacă problema continuă, adresați-vă reprezentantului dvs. Indicatorul de eroare al bateriei se aprinde. Acumulatorul are o eroare critică. Adresați-vă distribuitorului. Încărcător de baterii 40-C500X

Simptome Erori posibile Procedură posibilă Indicatorul de încărcare de pe în- cărcător este galben. Indicatorul de eroare al acumu- latorului se aprinde intermitent sau indicatorul de temperatură al acumulatorului este aprins. Deviație de tempe- ratură, bateria este prea rece sau prea fierbinte pentru a fi utilizată sau încărca- tă. Dacă acumulatorul este prea fierbinte, țineți-l conectat la încărcător. Ventilatorul încorporat al încărcătorului scade temperatura acumulatorului. Dacă acumulatorul are tem- peratura recomandată, încărcarea pornește automat. Dacă acumulatorul este prea rece, duceți-l în interior. Când acumulatorul are temperatura recomandată, conti- nuați încărcarea. Respectați intervalul de temperatură pentru funcționare; consultați manualul operatorului pentru încărcătorul de acumulatori. Țineți încărcătorul departe de lumina soare- lui. Dacă problema continuă, adresați-vă reprezentantu- lui dvs. Indicatorul de încărcare de pe în- cărcător este galben. Indicatorul de eroare a acumulatorului de pe acumulator este aprins. Acumulatorul are o eroare critică. Adresați-vă distribuitorului. Indicatorul de încărcare de pe în- cărcător este roșu. Acumulatorul are o eroare critică. Adresați-vă distribuitorului. Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Bateriile cu ioni de litiu furnizate respectă cerințele legislației privind bunurile periculoase.

• Respectați cerințele speciale de pe ambalaj și etichete privind transportul comercial, inclusiv cele emise de către terțe părți și companiile de expediție.

• Discutați cu o persoană care a beneficiat de instruire specială privind materialele periculoase înainte de

Depanarea poate fi diferită pentru alte modele de încărcătoare de acumulatori. Consultați manualul de utiliza- re al încărcătorului de acumulatori pentru informații despre utilizarea acestuia. Folosiți numai încărcătoare de acumulatori Husqvarna aprobate.

31 - 012 - 16.05.2025 341a trimite produsul. Respectați toate reglementările

naționale aplicabile.

• Aplicați bandă adezivă pe contactele expuse atunci când introduceți bateria într-un pachet. Bateria trebuie ambalată astfel încât să nu se poată deplasa în interiorul pachetului.

• La depozitare și la transport, scoateți întotdeauna bateria.

• Puneți bateria și încărcătorul de baterii într-un spațiu uscat și ferit de umezeală și îngheț.

• Nu păstrați bateria într-un loc în care poate apărea electricitate statică. Nu depozitați bateria într-o cutie metalică.

• Depozitați bateria la temperaturi între 5°C (41°F) și 25°C (77°F), într-un loc ferit de radiațiile solare directe.

• Depozitați încărcătorul de baterii la temperaturi între 5 °C (41 °F) și 45 °C (113 °F), într-un loc ferit de lumină solară directă.

• Utilizați încărcătorul de baterii numai la temperaturi ambiante cuprinse între 5°C/41°F și 40°C/104°F.

• Încărcați bateria în proporție de 30-50% înainte de a o depozita pe o perioadă lungă.

• Depozitați încărcătorul de baterii într-un spațiu închis și uscat.

• Nu depozitați bateria lângă încărcătorul bateriei. Nu lăsați copiii și alte persoane neautorizate să atingă echipamentul. Păstrați echipamentul într-un spațiu pe care îl puteți încuia.

• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

• Utilizați apărătoarea de transport pe produs pentru a preveni accidentarea sau deteriorarea produsului în timpul transportului și depozitării.

• Fixați foarte bine produsul în timpul transportului. Eliminarea la deșeuri Simbolul de mai jos înseamnă că produsul nu este deșeu casnic. Reciclați-l prin sistemul local de colectare pentru echipamente electrice și electronice. Astfel contribuiți la gestionarea corectă a deșeurilor la sfârșitul duratei de viață. Contactați autoritățile locale, serviciile pentru deșeuri menajere, distribuitorul sau vânzătorul pentru informații. Eliminarea incorectă ca deșeu poate avea efecte negative asupra mediului și sănătății oamenilor, din cauza posibilei prezențe a substanțelor periculoase. Nota: Simbolul apare pe produs sau pe ambalajul produsului. Date tehnice Date tehnice 520iHE3 Motor Tip de motor BLDC (fără perii) de 36 V Greutate

Greutate fără baterie, kg 4,2 Greutate cu baterie (baterie implicită 40-B220X), kg 5,6 Accesoriu de tăiere Tip Cu două fețe Lungime cuțit, mm 550 Turație cuțit, cursă/min. în modul SavE 3200 Turație cuțit, cursă/min. fără modul SavE 4000 Nivel de protecție împotriva apei

Măsurată fără apărătoarea de transport. 342 31 - 012 - 16.05.2025520iHE3 IPX4

Nivel de putere acustică, măsurat dB(A) 94 Nivel de putere acustică, garantat L

dB(A) 96 Niveluri de zgomot Nivelul de presiune acustică la urechea operatorului, măsurat conform EN 62841-1 și EN62841-4-2, în dB(A)

Niveluri de vibrații

Nivelurile de vibrații (a

) în mânere conform EN 62841-1 și EN62841-4-2, în m/s

Mânere față/spate 2,6/1,7 Baterii aprobate Baterie BLi200 40-B220X Tip Litiu-ion Litiu-ion Capacitate baterie, Ah 5,2 6,0 Tensiune nominală, V 36 36 Greutate, kg (lb) 1,3 (2,9) 1,4 (3,1) Încărcătoare de baterii omologate Încărcător de baterii QC330 Tensiune de intrare, V 100-240 Frecvență, Hz 50-60 Putere, W 330

Produsele Husqvarna portabile pe baterie marcate cu IPX4 îndeplinesc aceste cerințe la nivel de aprobare a produsului

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Diferența dintre puterea acustică garantată și cea măsurată este aceea că puterea acustică garantată include și dispersia în rezultatul de măsurare, și variațiile dintre diferitele produse ale aceluiași model conform Directi- vei 2000/14/CE.

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 1,5 m/s

Valoarea totală a vibrației declarate a fost măsurată în concordanță cu o metodă standard de testare și poate fi utilizată pentru compararea unei unelte cu alta. Valoarea totală declarată a vibrației poate fi utilizată, de asemenea, într-o evaluare preliminară a gradului de expunere.

31 - 012 - 16.05.2025 343Declarație de conformitate

Declarație de conformitate UE Noi, Husqvarna AB, SE-561 82 Huskvarna, SUEDIA, tel.: +46-36-146500, declarăm pe propria răspundere, că produsul: Descriere Trimmer de tuns gard viu cu rază de acțiune extinsă, alimentat cu acumulator Marcă Husqvarna Tip/Model 520iHE3 Identificare Numere de serie începând cu 2023 respectă în totalitate următoarele directive și reglementări UE: Directivă/Regulament Descriere 2006/42/CE „privind echipamentele tehnice” 2014/30/UE „privind compatibilitatea electromagnetică” 2011/65/UE „privind interzicerea substanțelor periculoase” 2000/14/CE „privind zgomotul exterior” și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 55014-1:2017/A11:2020, EN

55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a efectuat teste de tip voluntar, în conformitate cu anexa IX a directivei 2006/42/CE. Nr. certificat: 01/094/025. SMP Svensk Maskinprovning AB a verificat și conformitatea cu Anexa V a Directivei Consiliului 2000/14/CE. Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 342
