BRUKSANVISNING 520iHE3 HUSQVARNA

1. Download Husqvarna Connect appen på din mobile

1. Kontrollér, at batteriet er tørt.

skarpe og er fri for revner og skader.

3. Vip klippeskjoldet 180° i din retning. (Fig. 35)

harpiks og resterende plantedele.

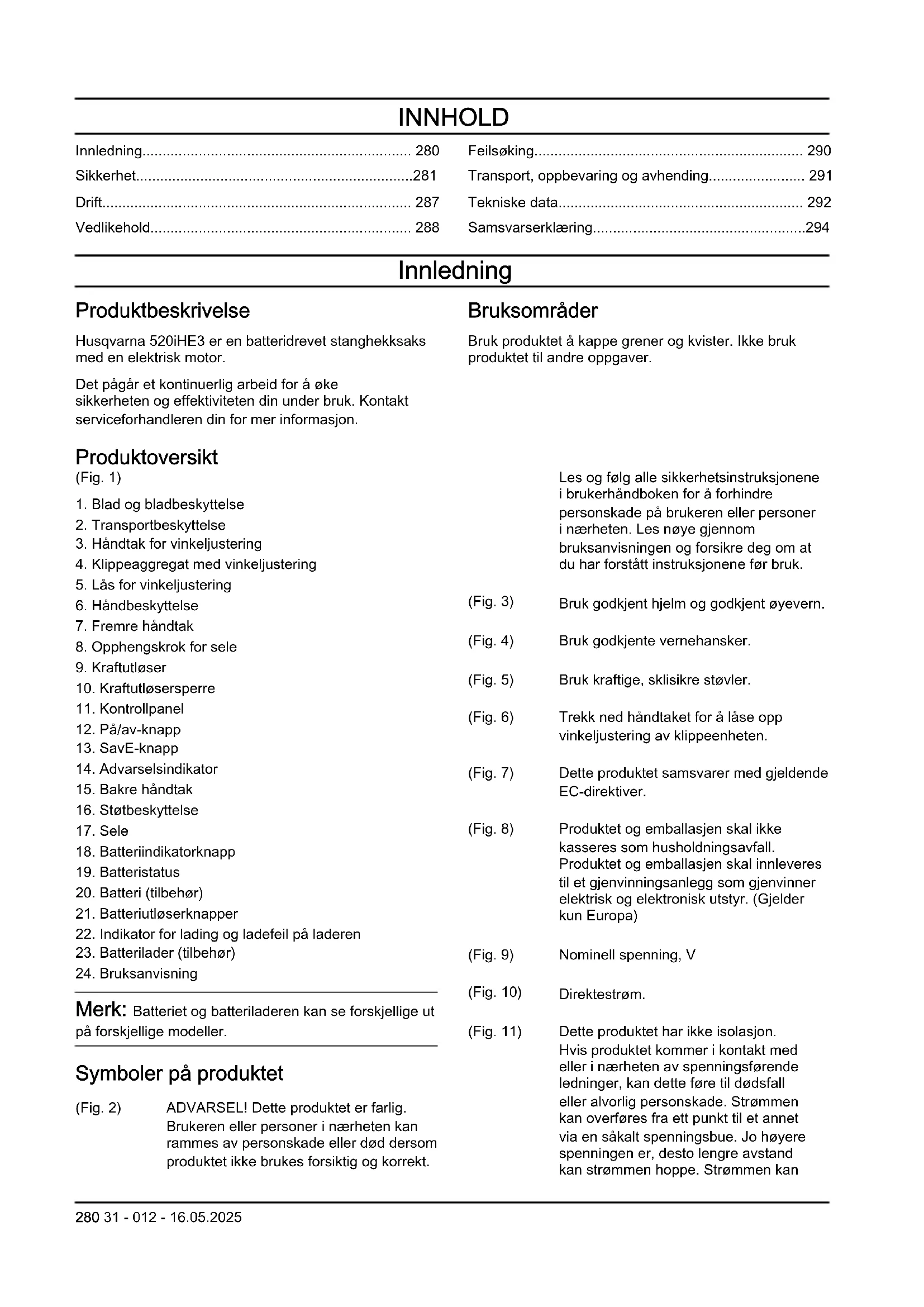

1. Blad og bladbeskyttelse

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller. Symboler på produktet (Fig. 2) ADVARSEL! Dette produktet er farlig. Brukeren eller personer i nærheten kan rammes av personskade eller død dersom produktet ikke brukes forsiktig og korrekt. Les og følg alle sikkerhetsinstruksjonene i brukerhåndboken for å forhindre personskade på brukeren eller personer i nærheten. Les nøye gjennom bruksanvisningen og forsikre deg om at du har forstått instruksjonene før bruk. (Fig. 3) Bruk godkjent hjelm og godkjent øyevern. (Fig. 4) Bruk godkjente vernehansker. (Fig. 5) Bruk kraftige, sklisikre støvler. (Fig. 6) Trekk ned håndtaket for å låse opp vinkeljustering av klippeenheten. (Fig. 7) Dette produktet samsvarer med gjeldende EC-direktiver. (Fig. 8) Produktet og emballasjen skal ikke kasseres som husholdningsavfall. Produktet og emballasjen skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr. (Gjelder kun Europa) (Fig. 9) Nominell spenning, V (Fig. 10) Direktestrøm. (Fig. 11) Dette produktet har ikke isolasjon. Hvis produktet kommer i kontakt med eller i nærheten av spenningsførende ledninger, kan dette føre til dødsfall eller alvorlig personskade. Strømmen kan overføres fra ett punkt til et annet via en såkalt spenningsbue. Jo høyere spenningen er, desto lengre avstand kan strømmen hoppe. Strømmen kan 280 31 - 012 - 16.05.2025også overføres gjennom grener og andre objekter, spesielt dersom de er våte. Hold alltid en avstand på minst 10meter mellom produktet og spenningsførende ledninger og/eller eventuelle gjenstander som berører dem. Hvis du må arbeide med kortere sikkerhetsavstand, må du alltid kontakte det aktuelle kraftselskapet for å sikre at strømmen er avslått, før du påbegynner arbeidet. Hold en avstand på minst 15meter til andre personer eller dyr under bruk. (Fig. 12) Beskyttet mot sprutende vann. (Fig. 13) Klippeaggregatets driftssyklus, driftstid/ tomgangstid. yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produksjonsåret, ww er produk- sjonsuken og xxxx er sekvensnumme- ret. Merk: Øvrige symboler/etiketter angitt på produktet gjelder sertifiseringskrav for visse markeder. Symboler på batteriet og/eller batteriladeren (Fig. 17) Lever dette produktet til et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa) (Fig. 14) Feilsikker transformator. (Fig. 15) Batteriladeren skal bare brukes og oppbevares innendørs. (Fig. 16) Dobbeltisolert. Skader på produktet Vi er ikke ansvarlige for skader på produktet vårt hvis:

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med denne maskinen. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Merk: Begrepet «maskin» i advarslene refererer til en maskin som drives av nettstrøm (med ledning) eller batteri (uten ledning).

31 - 012 - 16.05.2025 281Sikkerhet i arbeidsområdet

• Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Støpselet til maskinen må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordede maskiner. Når støpselet ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.

• Maskiner må ikke utsettes for regn eller annen fukt. Hvis det kommer vann inn i en maskin, øker faren for elektrisk støt.

• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller dra maskinen eller til å trekke ut støpselet til maskinen. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenflokete ledninger øker faren for elektrisk støt.

• Når en maskin brukes utendørs, må det brukes en skjøteledning som er egnet for utendørs bruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.

• Hvis en maskin må brukes på et fuktig sted, bør den være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt. Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade.

• Bruk personlig verneutstyr. Bruk alltid øyevern. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i AV-stilling før du kobler til strømforsyningen og/eller batteripakken, løfter opp eller bærer maskinen. Hvis du bærer en maskin påslått eller med en finger på bryteren, kan det lett oppstå ulykker.

• Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan dras med av deler som beveger seg.

• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av et støvavsug kan redusere farer på grunn av støv.

• Selv om du har lang erfaring med bruk av maskiner, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. Uforsiktig oppførsel kan føre til alvorlige skader i løpet av et lite sekund. Bruk og vedlikehold av elektroverktøy

• Bruk ikke makt på elektroverktøyet. Bruk riktig elektroverktøy for arbeidet som skal utføres. Riktig elektroverktøy gjør jobben på en bedre og sikrere måte i den hastigheten det er konstruert for.

• Bruk ikke elektroverktøyet hvis bryteren ikke lar seg slå på og av. Elektroverktøy som ikke kan kontrolleres med bryteren, er farlig, og må repareres.

• Koble støpselet fra strømforsyningen og/eller batteripakken fra elektroverktøyet, hvis den er avtakbar, før du foretar justeringer, skifter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet starter ved et uhell.

• Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. La ikke elektroverktøyet brukes av personer som ikke er kjent med elektroverktøyet eller disse instruksjonene. Elektroverktøy er farlige når de brukes av uerfarne brukere.

• Vedlikehold elektroverktøy og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker forårsakes av dårlig vedlikeholdt elektroverktøy.

• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.

• Bruk elektroverktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, og i forhold til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre oppgaver enn dem de er laget for, kan føre til farlige situasjoner.

• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gjør trygg håndtering og kontroll av verktøyet i uventede situasjoner umulig.

31 - 012 - 16.05.2025Bruk og pleie av batteriverktøy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.

• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.

• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.

• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.

• Ikke utsett batteripakker eller -verktøy for ild eller svært høy temperatur. Ild eller temperaturer over 130ºC (265ºF) kan forårsake eksplosjon.

• Følg riktig fremgangsmåte for lading, og ikke lad batteripakker eller -verktøy utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan skade batteriet og øke faren for brann. Service

• La en kvalifisert tekniker/reparatør utføre service, og gjøre eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører. Sikkerhetsadvarsler for hekksaks

• Ikke bruk hekksaksen i dårlig vær, spesielt når det er fare for tordenvær. Dette øker faren for å bli truffet av lynnedslag.

• Hold alle strømledninger og kabler unna klippeområdet. Ledninger eller kabler kan være skjult i hekker og busker, og du kan risikere å kutte dem ved et uhell.

• Hold hekksaksen bare i isolerte gripeflater, ettersom bladet kan komme i kontakt med skjulte ledninger. Hvis bladene kommer i kontakt med en strømførende ledning, kan de eksponerte metalldelene av hekksaksen bli strømførende, og dette kan gi brukeren elektrisk støt.

• Hold alle deler av kroppen borte fra bladet. Unngå å fjerne klippet materiale og å holde i materiale som skal klippes, mens bladene beveger seg. Bladene fortsetter å bevege seg etter at bryteren er slått av. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlig personskade.

• Når du fjerner fastkilt materiale fra eller utfører vedlikehold på hekksaksen, må du påse at alle strømknapper er slått av, og at batteripakken er tatt ut eller koblet fra. Hvis hekksaksen aktiveres uventet mens du fjerner fastkjørt materiale eller utfører vedlikehold, kan det føre til alvorlig personskade.

• Hold hekksaksen i håndtaket med bladet stoppet, og vær forsiktig så du ikke kommer borti noen strømbryter. Riktig bæring av hekksaksen reduserer risikoen for utilsiktet start, som kan føre til personskade forårsaket av bladene.

• Ved transport eller lagring av hekksaksen må du alltid bruke bladdekselet. Riktig håndtering av hekksaksen reduserer risikoen for personskade forårsaket av bladene. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ta alltid ut batteriet for å forhindre at produktet startes ved et uhell.

• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.

• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke endre en del av produktet uten godkjenning fra produsenten. Bruk bare reservedeler som er godkjent av produsenten. Personskade eller død er mulige konsekvenser av feil vedlikehold.

. Ikke bruk et produkt som er skadet eller ikke fungerer som det skal. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.

• Barn må holdes under oppsyn for å sikre at de ikke leker med produktet. Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det. Aldersgrense for bruk kan være underlagt lokale bestemmelser.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet utilgjengelig for barn.

• Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

31 - 012 - 16.05.2025

283Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning. Sikkerhetsinstruksjoner for drift ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted. Unngå all bruk som du ikke føler deg kvalifisert til.

• Bruk aldri produktet hvis du er sliten, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

• Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.

• Defekt skjæreutstyr kan øke risikoen for ulykker.

• La aldri barn bruke eller oppholde seg i nærheten av produktet. Siden produktet er lett å starte, kan barn starte det hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må kobles fra når produktet ikke er under oppsyn.

• Sørg for at ingen mennesker eller dyr kommer nærmere enn 15m unna mens du arbeider. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15meter. Ellers kan dette medføre risiko for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

• Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret. Bruk imidlertid aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.

• Inspiser alltid arbeidsområdet. Fjern alle løse gjenstander som steiner, glasskår, spikre, ståltråd, snorer med mer som kan slynges av sted eller vikle seg inn i skjæreutstyret.

• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

• Ha god balanse og sikkert fotfeste til enhver tid. Ikke strekk deg for langt.

• Forsikre deg om at ingen klær eller kroppsdeler kan komme i kontakt med skjæreutstyret når produktet er slått på.

• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.

• Når produktet er slått av, må du holde hender og føtter unna skjæreutstyret til det har stoppet helt.

• Se opp for grenstumper som kan slynges i vei under kappingen. Klipp ikke for nær bakken, der steiner og andre gjenstander kan bli slynget av gårde.

• Se opp for gjenstander som slynges ut. Godkjent øyevern skal alltid brukes. Bøy deg aldri over skjæreutstyrets beskyttelse. Steiner, skrot o.l. kan bli slynget opp i øynene og forårsake blindhet eller alvorlige skader.

• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.

• Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.

• Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

• Bruk alltid begge hender for å holde produktet. Hold produktet på høyre side av kroppen.

• Stopp alltid produktet, ta ut batteriet og kontroller at skjæreutstyret ikke roterer, før du fjerner materiale som har viklet seg rundt klingeakselen eller festet seg mellom beskyttelsen og skjæreutstyret.

• Det elektromagnetiske feltet under drift kan forstyrre aktive eller passive medisinske implantater. Personer med medisinske implantater må snakke med lege og produsenten av det medisinske implantatet før vedkommende bruker dette produktet.

• Bær vekten av produktet med selen for å gjøre produktet enklere å bruke.

• Langvarig eksponering for støy kan gi varige hørselsskader. Husqvarna anbefaler at operatørene har på seg godkjent hørselsvern.

• Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.

• Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

Se vedlikeholdsskjemaet.

• La aldri noen andre bruke maskinen før du har forsikret deg om at de har lest og forstått innholdet i bruksanvisningen.

• Kontroller at det ikke er fremmedlegemer som strømledninger og dyr osv., eller gjenstander som kan skade skjæreutstyret, f.eks. metallgjenstander, i arbeidsområdet.

• Feil på knivene kan øke risikoen for ulykker. Personlig verneutstyr ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk vernehjelm dersom det kan være fare for fallende gjenstander.

• Langvarig eksponering for støy kan gi hørselsskader. Batteridrevne produkter er generelt relativt stillegående, men skade kan oppstå ved en kombinasjon av støynivå og lang tids bruk. Husqvarna anbefaler at operatørene har på seg hørselsvern når de bruker produkter i en lang sammenhengende tidsperiode. Regelmessige brukere bør sjekke hørselen sin jevnlig. ADVARSEL: Hørselsvern gir begrenset mulighet til å høre lyder og varselsignaler.

• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

• Bruk visir for å beskytte ansiktet. Et visir er ikke nok for å beskytte øynene. (Fig. 18)

• Bruk hansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret.

• Bruk sklisikre og solide støvler eller sko.

• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå. (Fig. 19)

• Ha førstehjelpsutstyr for hånden. (Fig. 20) Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet. I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se bruksanvisningen under overskriften Produktoversikt på side 280 for å finne ut hvor disse delene er plassert på produktet. Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter. ADVARSEL: Bruk aldri et produkt med skader på sikkerhetsutstyret. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon. OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted. Slik kontrollerer du tastaturet

Tastatur på side 290 hvis varsellampen (3) lyser eller blinker. Slik kontrollerer du kraftutløsersperren Kraftutløsersperren er konstruert for å forhindre at maskinen aktiveres ved et uhell. Når du skyver kraftutløsersperren fremover (A) og deretter presser kraftutløsersperren mot håndtaket (B), utløses kraftutløseren (C). Når grepet rundt håndtaket slippes, tilbakestilles både kraftutløseren og kraftutløsersperren til sin opprinnelige posisjon. Denne bevegelsen styres av tre uavhengige fjærer. (Fig. 22)

2. Skyv kraftutløsersperren fremover (A) og ned. Hold

kraftutløsersperren mot håndtaket (B), og kontroller at den går tilbake til sin opprinnelige posisjon når du slipper den. (Fig. 24)

3. Kontroller at kraftutløseren og kraftutløsersperren

kan bevege seg fritt og at returfjærene fungerer som de skal. (Fig. 25)

4. Trykk på og hold inne på/av-knappen for å slå på

5. Skyv kraftutløseren så langt du kan for å oppnå fullt

6. Slipp kraftutløseren, og forsikre deg om at

skjæreutstyret stopper og forblir i ro. Slik kontrollerer du håndbeskyttelsen Håndbeskyttelsen forhindrer at hender utilsiktet kommer i kontakt med bladene.

1. Trykk på og hold inne på/av-knappen for å slå av

3. Se til at håndbeskyttelsen sitter ordentlig på plass.

4. Kontroller håndbeskyttelsen for skader.

Batterisikkerhet ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare batterier som er godkjent av Husqvarna.

• Bruk bare batterier som er godkjent av Husqvarna som strømforsyning for de tilknyttede Husqvarna- produktene. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.

• Ikke sett gjenstander inn i luftåpningene til batteriet.

• Hold batteriet unna sollys, varme og åpen ild. Batteriet kan forårsake forbrenninger og/eller kjemiske forbrenninger.

• Hold batteriet unna regn og fuktighet.

• Hold batteriet unna mikrobølger og høyt trykk.

• Ikke prøv å demontere eller ødelegge batteriet.

• Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og såpe og oppsøke legehjelp. Unngå å gni hvis du får væske i øynene. Skyll øynene med vann i minst 15 minutter, og oppsøk legehjelp.

• Bruk batteriet i temperaturer mellom –10°C (14°F) og 40°C (114 °F).

• Ikke rengjør batteriet eller batteriladeren med vann.

Informasjon om batteri på side 287

• Ikke bruk et skadet batteri.

• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.

• Oppbevar batteriet utilgjengelig for barn. Sikker bruk av batteriladeren ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksjonene ikke følges.

• Ikke bruk andre ladere enn den som ble levert med produktet. Bruk bare Husqvarna-godkjente batteriladere for å lade Husqvarna-godkjente batterier.

• Ikke prøv å demontere batteriladeren.

• Hold alle ledninger og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem mellom objekter, for eksempel dører, gjerder eller lignende.

• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.

• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og som er beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.

• Bare bruk batteriladeren i temperaturer mellom 5°C (41°F) og 40°C (104°F). Bruk laderen i godt ventilerte, tørre og støvfrie omgivelser.

• Ikke sett gjenstander inn i luftåpningene til laderen.

• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.

• Bruk bare godkjente stikkontakter som ikke er skadet. Kontroller at ledningen til batteriladeren ikke er skadet. Hvis skjøteledninger brukes, må du passe på at skjøteledningene ikke er skadet. Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet. 286 31 - 012 - 16.05.2025• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.

• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.

• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.

• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.

• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.

• Hold bladtennene godt og korrekt filt. Følg anbefalingene våre. Se også instruksjonene på bladets emballasje.

• utvidet produktinformasjon

• informasjon om og hjelp med produktdeler og service Slik begynner du å bruke Husqvarna Connect

2. Utfør registrering i Husqvarna Connect-appen.

3. Følg instruksjonene i Husqvarna Connect-appen for

å koble til og registrere produktet. Merk: Husqvarna Connect-appen er ikke tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon. Slik kobler du til batteriladeren

1. Koble batteriladeren til den spenningen og

frekvensen som er angitt på typeskiltet.

1. Kontroller at batteriet er tørt.

2. Sett batteriet i batteriladeren. (Fig. 26)

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller, men fremgangsmåten er den samme.

Merk: Se bruksanvisningene for batteriet og batteriladeren for mer informasjon. Informasjon om batteri Se bruksanvisningen for batteriet for å få informasjon om hvordan du bruker batteriet. Bruk batteriet i temperaturer mellom –10°C (14°F) og 40°C (104°F). Slik kobler du batteriet til produktet ADVARSEL: Bruk bare originale Husqvarna-batterier i produktet.

287OBS: Hvis det er vanskelig å få batteriet inn batteriholderen, er dette fordi du prøver å sette det inn på feil måte. Dette kan skade produktet.

3. Sørg for at batteriet settes inn på riktig måte.

Dette må du gjøre før du starter produktet

1. Undersøk arbeidsområdet. Fjern gjenstander som

kan bli slynget av gårde.

2. Undersøk skjæreutstyret. Kontroller at bladene er

Kontroller at alle muttere og skruer er trukket ordentlig til.

4. Sørg for at håndtaket og sikkerhetsutstyr ikke er

skadet og er riktig festet. Ikke bruk et produkt som mangler deler eller som har blitt endret fra den opprinnelige spesifikasjonen. Bruk vernehansker når det er nødvendig.

5. Sørg for at dekslene ikke er skadet og er festet riktig,

2. Bruk kraftutløseren for å justere hastigheten.

Slik bruker du produktet

1. Når du klipper sidene på hekken, er det lurt å

begynne nærme bakken og flytte produktet opp langs siden av hekken. (Fig. 30)

arbeidsposisjon. (Fig. 31)

5. Sørg for at tuppen av skjæreutstyret ikke kommer i

6. Vær forsiktig, og jobb rolig til alle grenene er riktig

4. Slipp håndtaket for stillingsjustering for å låse

klippeaggregatet. Slik bruker du SavE-funksjonen Dette produktet har en strømsparingsfunksjon, SavE. SavE-funksjonen reduserer hastigheten på skjæreutstyret og gir den lengste driftstiden fra batteriet. Merk: SavE-funksjonen reduserer ikke skjærekraften til produktet.

1. Trykk på SavE-knappen på tastaturet for å starte

funksjonen. Den grønne LED-indikatoren tennes.

2. Trykk på SavE-knappen igjen for å stoppe

3. Trykk på utløserknappene på batteriet, og trekk ut

batteriet. (Fig. 36) Vedlikehold Innledning ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikeholdsarbeid på produktet. ADVARSEL: Ta ut batteriet før du utfører vedlikehold på produktet. 288 31 - 012 - 16.05.2025Vedlikeholdsskjema ADVARSEL: Fjern batteriet før du utfører vedlikehold. Under følger en liste over vedlikeholdstrinnene som må utføres på produktet. I tillegg til vedlikeholdet som er angitt i vedlikeholdsplanen, må du få utført regelmessig service på produktet hos en Husqvarna-serviceforhandler. Ta kontakt med Husqvarna-serviceforhandleren din hvis du trenger informasjon om serviceintervallene. Vedlikehold Før bruk Ukentlig Månedlig Rengjør de utvendige delene av produktet. X Kontroller at på/av-knappen fungerer på riktig måte og ikke er skadet. X Kontroller at kraftutløseren og kraftutløsersperren fungerer riktig med hensyn til sikkerhet.

Kontakt forhandleren din for å skifte ut kapperbladet hvis det er bøyd eller ska- det.

Kontroller at skruer og mutre sitter stramt. X Kontroller at batteriet ikke er skadet. X Kontroller at batteriet er ladet. X Kontroller at batteriladeren ikke er skadet. X Sørg for at posisjonslåsen til klippeaggregatet ikke er skadet og fungerer som den skal.

skadet, og at det ikke er sprekker i den. Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.

2. Rengjør batteriet og batteriladeren med en tørr klut.

Hold batterisporene rene.

3. Kontroller at terminalene på batteriet og

batteriladeren er rene før batteriet settes i batteriladeren eller produktet. Slik rengjør og smører du kapperbladet

1. Bruk et rengjøringsmiddel til å rense bladene for

harpiks og gjenværende planterester.

2. Sørg for at bladbjelkene ikke er skadd. Sørg for

at bladbjelkene ikke er deformerte. Fjern ujevnheter med en fil.

3. Kontroller at bladene beveger seg fritt.

4. Smør bladbjelkene før maskinen skal oppbevares

enkelt å kunne vippe klippeaggregatet. Feilsøking Tastatur Problem Mulige feil Mulig løsning Grønn LED-startlam- pe blinker. Lav batterispenning. Lad batteriet. Rød LED-feillampe blinker. Overbelastning. Skjæreutstyret er blokkert. Trykk på På/Av- knappen for å slå av produktet. Fjern batte- riet. Fjern uønsket materiale fra skjæreutsty- ret. Løsne kjedet. Temperaturavvik. La produktet kjøle seg ned. Kraftutløseren og på/av-knappen brukes samtidig. Slipp kraftutløseren og trykk på på/av-knap- pen. Produktet starter ik- ke. Smuss på batterikontaktene Rengjør batterikontaktene med trykkluft eller en myk børste. Rød LED-feillampe tennes. Det er nødvendig å utføre service på produk- tet. Snakk med serviceforhandleren din. Batteri 40-B220X

Feilsøkingen kan variere for andre batterimodeller. Se bruksanvisningen for batteriet for å få informasjon om hvordan du bruker batteriet. Bruk bare batterier som er godkjent av Husqvarna. 290 31 - 012 - 16.05.2025Batteritemperaturindikatoren blinker. Batteriet er i nærheten av tempera- turgrensene. Reduser hastigheten og/eller belast- ningen. Bruk batteriet fortrinnsvis ved temperaturer mellom +10°C (50°F) og +30°C (86°F) for å oppnå opti- mal ytelse. Batteritemperaturindikatoren lyser mens batteriet er i laderen. Temperaturavvik: Batteriet er for kaldt eller for varmt for lading. La batteriet avkjøles, eller ta det med innendørs for å varme det opp. Når batteriet har riktig temperatur, kan det lades igjen. Bare lad batteriet i omgivelsestemperaturer mellom 5°C (41°F) og 40°C (104°F). Laderen må holdes unna sollys. Hvis proble- met vedvarer, må du ta kontakt med forhandleren. Batterifeilindikatoren tennes. Batteriet har en kritisk feil. Ta kontakt med forhandleren din. Batterilader 40-C500X

• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.

• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.

• Bruk tape på åpne kontakter når du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.

Feilsøkingen kan variere for andre batteriladermodeller. Se bruksanvisningen for batteriladeren for å få infor- masjon om hvordan du bruker batteriladeren. Bruk bare batteriladere som er godkjent av Husqvarna.

31 - 012 - 16.05.2025 291• Fjern batteriet ved lagring og transport.

• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.

• Lad opp batteriet til 30–50% før du setter det til oppbevaring i lange perioder.

• Oppbevar batteriladeren på et sted som er lukket og tørt.

• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.

• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.

• Fest produktet på en sikker måte under transport. Kassering Symbolet indikerer at produktet ikke er husholdningsavfall. Lever produktet til gjenvinning ved hjelp av det lokale innsamlingssystemet for elektrisk og elektronisk utstyr. Dette bidrar til riktig avfallshåndtering ved slutten av levetiden. Kontakt lokale myndigheter, tjenester for husholdningsavfall, forhandleren eller utsalgsstedet for informasjon. Feil avhending kan ha en potensiell negativ effekt på miljøet og menneskers helse på grunn av farlige stoffer. Merk: Symbolet vises på produktet eller produktets emballasje. Tekniske data Tekniske data 520iHE3 Motor Motortype BLDC (børsteløs) 36 V Vekt

Målt uten transportbeskyttelse.

Husqvarnas håndholdte batteriprodukter som er merket med IPX4, oppfyller disse kravene på produktgod- kjenningsnivå 292 31 - 012 - 16.05.2025520iHE3 Støyutslipp

Lydeffektnivå, målt dB(A) 94 Lydeffektnivå, garantert L

dB(A) 96 Lydnivåer Lydtrykknivå ved brukerens øre, målt ifølge EN 62841-1 og EN62841-4-2, dB(A) 84 Vibrasjonsnivåer

Utslipp av støy til omgivelsene målt som lydeffekt (L

) samsvarer med EF-direktiv 2000/14/EF. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige produkter av samme modell, i henhold til direktivet 2000/14/EF.

Rapporterte data for vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1,5m/s

Det oppgitte totale vibrasjonsnivået er målt i samsvar med en standard testmetode, og kan brukes til å sammenligne ett redskap med et annet. Den oppgitte totale vibrasjonsverdien kan også brukes til innledende vurdering av eksponering.

31 - 012 - 16.05.2025 293Samsvarserklæring

EU-samsvarserklæring Vi, Husqvarna AB, SE-561 82 Huskvarna, SVERIGE, tlf: +46 36 146500, erklærer på eget ansvar at produktet: Beskrivelse Batteridrevet hekksaks med utvidet rekkevidde Merke Husqvarna Type/modell 520iHE3 ID Serienumre datert 2023 og senere fullstendig overholder følgende EU-direktiver og -forskrifter: Direktiv/regulering Beskrivelse 2006/42/EF «angående maskiner» 2014/30/EU «om elektromagnetisk kompatibilitet» 2011/65/EU «angående restriksjoner for farlige stoffer» 2000/14/EC «angående utendørsstøy» og at følgende standarder og/eller tekniske spesifikasjoner er anvendt: EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 55014-1:2017/A11:2020, EN
