520iHE3 - Plotostřihy HUSQVARNA - Bezplatný návod k obsluze

Typ výrobku	Nůžky na živý plot na tyči s baterií
Značka	Husqvarna
Model	520iHE3
Délka nože	550 mm
Typ nože	Oboustranný
Rychlost nožů (normální režim)	4000 řezů/min
Rychlost nožů (režim SavE)	3200 řezů/min
Hmotnost bez baterie	4,2 kg
Hmotnost s baterií (40-B220X)	5,6 kg
Typ motoru	BLDC (bezkartáčový) 36 V
Kompatibilní baterie	Lithium-ion 36 V (modely BLi200, 40-B220X)
Kapacita baterie (40-B220X)	5,2 Ah
Stupeň krytí	IPX4
Naměřená hladina akustického výkonu	94 dB(A)
Hladina akustického tlaku u ucha	84 dB(A)
Úroveň vibrací (přední/zadní rukojeť)	2,6 / 1,7 m/s²
Nastavení sklonu	8 poloh
Funkce SavE	Ano (úspora baterie)
Automatické vypnutí	Po 45 sekundách nečinnosti
Součástí je postroj	Ano
Ochranný kryt pro přepravu	Součástí
Údržba nože	Pravidelné čištění a mazání
Čištění výrobku	Suchým hadříkem
Požadované osobní ochranné prostředky	Přilba, brýle, rukavice, protiskluzové boty
Bezpečná vzdálenost (osoby/zvířata)	minimálně 15 m
Bezpečná vzdálenost (vysokonapěťová vedení)	minimálně 10 m
Náhradní díly	Pouze originální Husqvarna
Opravy	Autorizovaným servisem Husqvarna

Často kladené otázky - 520iHE3 HUSQVARNA

Jak spustit nůžky na živý plot Husqvarna 520iHE3?

Podržte tlačítko ON/OFF, dokud se nerozsvítí zelená LED. Poté použijte spoušť pro nastavení rychlosti. Ujistěte se, že je baterie nainstalována a že je zablokování spouště deaktivováno.

Jak nastavit úhel řezu?

Vyjměte baterii, poté stáhněte rukojeť nastavení polohy dolů. Nakloňte řezací hlavu do požadované polohy (8 poloh) a uvolněte rukojeť pro zajištění.

Jakou bezpečnostní vzdálenost musím dodržovat?

Dodržujte minimální vzdálenost 15 metrů mezi vámi a ostatními osobami nebo zvířaty. U vysokonapěťových vedení udržujte alespoň 10 metrů odstup.

Jak udržovat nůž nůžek na živý plot?

Čistěte nože čisticím prostředkem k odstranění pryskyřice a rostlinných zbytků. Zkontrolujte, zda nejsou poškozeny, a před dlouhodobým skladováním je namažte. K odstranění otřepů použijte pilník.

Co dělat, když se baterie nenabíjí?

Zkontrolujte teplotu baterie: měla by být mezi 5°C a 40°C. Pokud je příliš horká, nechte ji vychladnout připojenou k nabíječce. Pokud je příliš studená, zahřejte ji v interiéru. Pokud problém přetrvává, kontaktujte svého prodejce.

Jak používat funkci SavE?

Stiskněte tlačítko SavE na ovládacím panelu. Rozsvítí se zelená LED. Tato funkce snižuje rychlost nožů na 3200 řezů/min pro úsporu baterie, aniž by se snížil řezný výkon. Opětovným stisknutím deaktivujete.

Jak bezpečně přepravovat nůžky na živý plot?

Vyjměte baterii, nakloňte řezací hlavu o 180° směrem k sobě a nasaďte ochranný kryt pro přepravu. K přenášení nářadí použijte postroj. Nepoužívejte jej v přepravní poloze.

Kde sehnat náhradní díly pro Husqvarna 520iHE3?

Používejte výhradně originální díly Husqvarna. Kontaktujte svého autorizovaného prodejce nebo servis Husqvarna. Další informace naleznete také v aplikaci Husqvarna Connect.

Jaké ochranné prostředky mám nosit?

Noste ochrannou přilbu, brýle nebo schválený štít, ochranné rukavice, robustní protiskluzové boty a dlouhé kalhoty. Při delším používání používejte chrániče sluchu.

Jak dlouhodobě skladovat baterii?

Baterii skladujte na suchém místě chráněném před mrazem, při teplotě mezi 5°C a 25°C. Před dlouhodobým skladováním ji nabijte na 30% až 50%. Udržujte ji mimo dosah kovových předmětů a dětí.

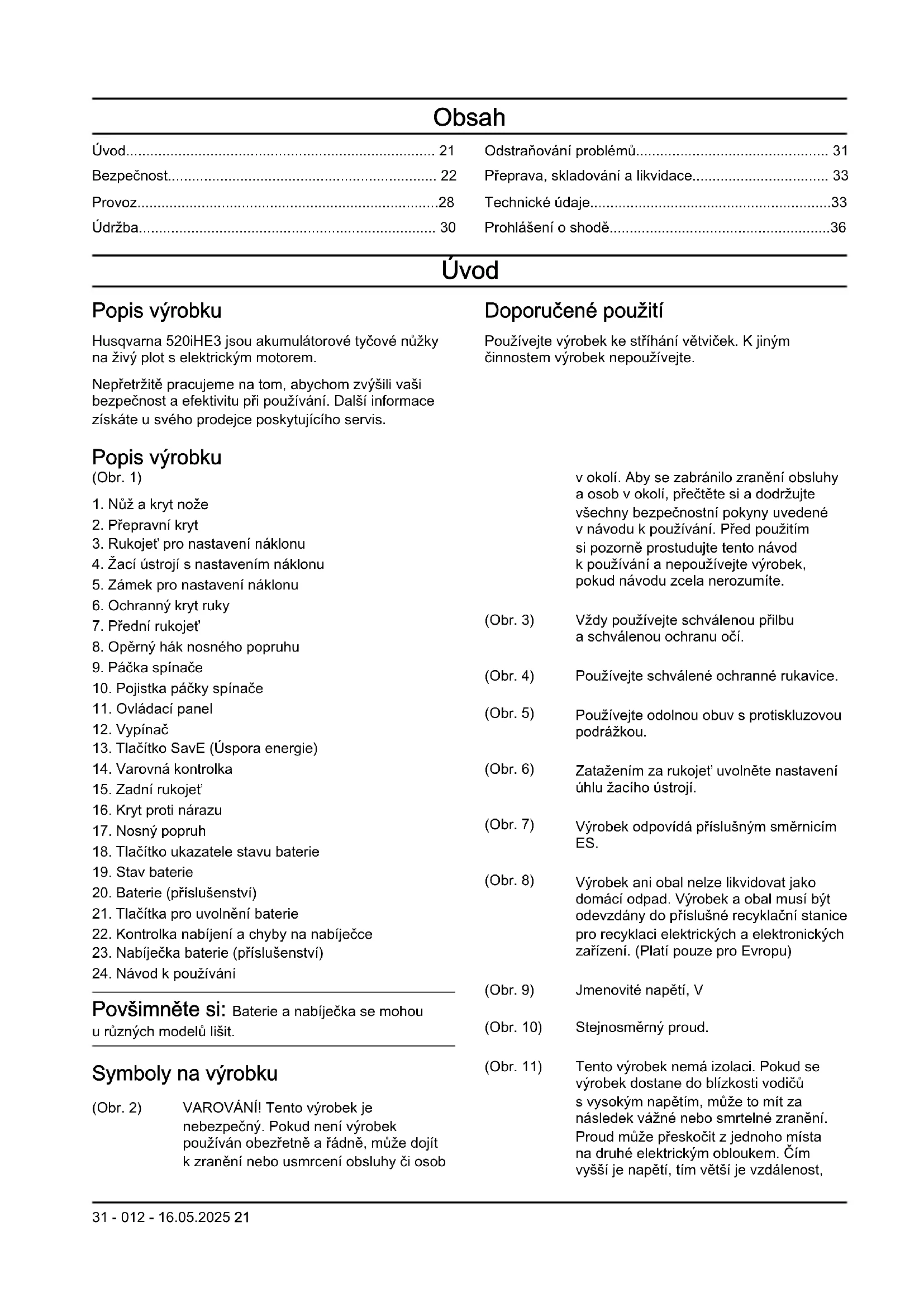

NÁVOD K OBSLUZE 520iHE3 HUSQVARNA

Úvod

Popis výrobku

Husqvarna 520iHE3 jsou akumulátorové nůžky na živý plot s elektrickým motorem.

Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte u svého prodejce poskytujícího servis.

Doporučené použití

Používejte výrobek ke stříhání větviček. K jiným činnostem výrobek nepoužívejte.

Popis výrobku

(Obr. 1)

1. Nůž a kryt nože
2. Přepravní kryt
3. Rukojeť pro nastavení náklonu
4. Zařízení s nastavením náklonu
5. Zámek pro nastavení náklonu
6. Ochranný kryt ruky
7. Přední rukojet
8. Opěrný hák nosného popruhu
9. Páčka spínače
10. Pojistka páčky spínače
11. Ovládací panel
12. Vypínač
13. Tlačítko SavE (Úspora energie)
14. Varovná kontrolka
15. Zadní rukojet
16. Kryt proti nárazu
17. Nosný popruh
18. Tlačítko ukazatele stavu baterie
19. Stav baterie
20. Baterie (příslušenství)
21. Tlačítka pro uvolnění baterie
22. Kontrolka nabíjení a chyby na nabíječce
23. Nabíječka baterie (příslušenství)
24. Návod k používání

Povšimněte si: Baterie a nabíječka se mohou u různých modelů lišit.

Symboly na výrobku

(Obr. 2) VAROVÁNÍ! Tento výrobek je nebezpečný. Pokud není výrobek používán obezřetně a řádně, může dojít k zranění nebo usmrcení obsluhy či osob

v okolí. Aby se zabránilo zranění obsluhy a osob v okolí, přečtěte si a dodržujte všechny bezpečnostní pokyny uvedené v návodu k používání. Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

(Obr. 3)

Vždy používejte schválenou přilbu a schválenou ochranu očí.

(Obr. 4)

Používejte schválené ochranné rukavice.

(Obr. 5)

Používejte odolnou obuv s protiskluzovou podrážkou.

(Obr. 6)

Zatažením za rukojet uvolníte nastavení úhlu řezacího ústrojí.

(Obr. 7)

Výrobek odpovídá příslušným směrnicím ES.

(Obr. 8)

Výrobek ani obal nelze likvidovat jako komunální odpad. Výrobek a obal musí být odevzdány do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)

(Obr. 9)

Jmenovité napětí, V

(Obr. 10)

Stejnosměrný proud.

(Obr. 11)

Tento výrobek nemá izolaci. Pokud se výrobek dostane do blízkosti vodičů s vysokým napětím, může to mít za následek vážné nebo smrtelné zranění. Proud může přeskočit z jednoho místa na druhé elektrickým obloukem. Čím vyšší je napětí, tím větší je vzdálenost,

kterou může proud přeskočit. Proud může rovněž procházet větvemi nebo jinými předměty, zejména pokud jsou vlhké. Vždy udržujte minimální vzdálenost 10 m mezi výrobkem a vodiči vysokého napětí nebo jinými předměty, které se jich mohou dotýkat. Jestliže musíte pracovat uvnitř této bezpečnostní vzdálenosti, vždy se obraťte na příslušnou rozvodnou společnost a zajistěte vypnutí elektřiny dříve, než zahájíte práci. Při práci udržujte vzdálenost minimálně 15 m od dalších osob a zvířat.

(Obr. 12) Chráněno proti stříkající vodě.

(Obr. 13) Provozní cyklus zhášecího ústrojí, provozní doba / doba nečinnosti

yyyywwxxx Typový štítek s výrobním číslem. yyy znamená rok výroby, ww znamená týden výroby a xxx je sériové číslo.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Symboly na baterii nebo na nabíječce baterií

(Obr. 17)

Odevzdejte výrobek ve stanici pro recyklaci elektrických a elektronických zařízení. (Platí pouze pro Evropu)

(Obr. 14) Transformátor se zabezpečením proti selhání.

(Obr. 15) Nabíječku baterií používejte a skladujte pouze ve vnitřních prostorách.

Neneseme odpovědnost za poškození výrobku, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů a škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Poznámka: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny pro stroj

VÝSTRAHA: Prostudujte si všechny bezpečnostní pokyny, varování, pokyny, ilustrace a technické údaje dodané s tímto strojem. Při nedodržení některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Uschovejte si veškerá upozornění a pokyny pro budoucí potřebu.

Poznámka: Pojem „stroj“ použitý

v bezpečnostních pokynech se vztahuje na stroj napájený ze sítě (se síťovým kabelem) nebo napájený baterií (bezdrátový).

Bezpečnost na pracovišti

Udržujte pracovní prostor čistý a dobře osvětlený. Nepořádek nebo neosvětlené oblasti mohou vést k úrazům. - Nepoužívejte stroj ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Stroj vytváří jiskry, které mohou zapálit prach nebo výpary. - Udržujte děti a ostatní osoby během práce se strojem v dostatečné vzdálenosti. Při rozptýlení pozornosti můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

Zástrčky stroje musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U uzemněných strojů nepoužívejte žádné adaptéry. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem. Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu elektrickým proudem. - Stroj nevystavujte dešti ani vlhku. Voda uvnitř stroje zvyšuje riziko úrazu elektrickým proudem. - Nezacházejte hrubě s napájecím kabelem. Stroj nikdy nenoste za kabel. Za kabel netahejte a stroj neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem. - Při používání stroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. - Pokud je nezbytné pracovat se strojem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci se strojem dávejte pozor, sledujte, co děláte, a používejte zdravý rozum. Stroj nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci se strojem může vést k vážným poraněním.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou respirátor, protiskluzové bezpečnostní boty, ochranná helma nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu. Zabraňte náhodnému spuštění. Před připojením k elektrickému napájení nebo vložením baterií, zvednutím nebo nošením stroje se přesvědčte, že je vypínač ve vypnuté poloze. Přenášení stroje s prstem na spínači nebo připojování stroje se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.
• Před zapnutím stroje odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části stroje může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad strojem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávaců a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním stroje způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení se strojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

Použití elektrických nástrojů a péče o ně

• Při práci s elektrickými nástroji je nepřetěžujte. Používejte správný elektrický nástroj pro danou aplikaci. Správný elektrický nástroj vykoná práci lépe a bezpečněji rychlostí, pro kterou byl navržen. Nepoužívejte elektrický nástroj, pokud nefunguje vypínač. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí se opravit.
• Před jakýmikoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo vytáhněte z nástroje baterie, pokud je to možné. Takováto preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte, aby s nástrojem pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití. Elektrické nástroje jsou v rukou neproškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických nástrojů a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, rozbití jakýchkoli částí nebo jiné stavy, které mohou ovlivnit provoz elektrického nástroje. Pokud je elektrický nástroj poškozen, nechte ho opravit. Mnohé nehody jsou způsobeny špatnou údržbou elektrických nástrojů.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostřím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte elektrický nástroj, příslušenství a další podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použitím elektrického nástroje k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace. Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytku oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání

a v neočekávaných situacích může dojít ke ztrátě kontroly.

Použití nástrojů napájených z baterie a péče o ně

Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru. - Elektrické nástroje používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru. Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktu baterie může dojít k popálení nebo k požáru. V nevhodných podmínkách může dojít k vytečení kapaliny z baterie. Vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění nebo popáleniny. Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění. - Nevystavujte baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C může způsobit výbuch. Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může způsobit poškození baterie a zvýšit nebezpečí požáru.

Servis

Servis elektrického nástroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních dílů. Tím bude zajištěna bezpečnost elektrického nástroje. - Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Bezpečnostní varování pro nůžky na živý plot

• Nůžky na živý plot nepoužívejte při špatném počasí, zvláště pokud existuje riziko blesku. Snížíte tak riziko zasažení bleskem.
• Udržujte všechny napájecí a jiné kabely mimo oblast řezání. Napájecí a další kabely se mohou nacházet v plotě či křoví a mohlo by dojít k jejich náhodnému přeriznutí střihací lištou.
• Nůžky na živý plot držte pouze za izolované úchopy, protože lišta by se mohla dostat do kontaktu se skrytou kabeláží. Když se nože dostanou do kontaktu s vodičem pod proudem, elektrický proud

se může přenést na obnažené kovové části nůžek na živý plot a mohlo by dojít k zásahu obsluhy elektrickým proudem.

Všechny části těla udržujte mimo dosah stříhací lišty. Dokud se stříhací lišta pohybuje, neodstraňujte nastříhaný materiál a materiál nepřidržujte. Nože se pohybují i po vypnutí spínače. Při práci s nůžkami na živý plot stačí okamžik nepozornosti a následkem může být vážný úraz. - Před odstraněním uvízlého materiálu nebo údržbou nůžek na živý plot se ujistěte, že je vše vypnuto a baterie je odpojena nebo vyjmuta. Neočekávaná aktivace nůžek na živý plot při odstraňování uvízlého materiálu nebo provádění údržby může mít za následek vážný úraz. - Při přinášení držte nůžky na živý plot se zastavenou řezací lištou za rukojeť a dbejte na to, aby nedošlo k nechtěnému kontaktu s vypínačem. Správnou manipulací s nůžkami na živý plot snížíte riziko neúmyslného spuštění a následného poranění noži. - Při přepravě nebo skladování nůžek na živý plot vždy nasaďte na stříhací lištu ochranný kryt. Správnou manipulací s nůžkami na živý plot snížíte riziko poranění noži.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Vyjměte baterii, aby nedošlo k nechtěnému spuštění výrobku. - Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze a dalším osobám vážné zranění. - Pokud se změní původní specifikace výrobku, nepoužívejte ho. Bez schválení výrobcem neměňte žádné součásti výrobku. Používejte výhradně díly schválené výrobcem. Nesprávná údržba může mít za následek zranění nebo smrt. - Před použitím výrobek zkontrolujte. Viz část Bezpečnostní zařízení na produktu na straně 26 a Údržba na straně 30. Nepoužívejte výrobek, který je poškozený nebo nefunguje správně. Dodržujte pokyny pro kontrolu, údržbu a servis popsané v této příručce. Děti by měly být pod dozorem, aby si s výrobkem nehrály. Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou k jejich používání vyškoleny. Věk obsluhy může být upraven místními zákony. - Skladujte výrobek na uzamčeném místě, aby se zabránilo přístupu dětí a neoprávněných osob. - Výrobek uchovávejte mimo dosah dětí. - Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy nebo

příslušenství mohou vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

Povšimněte si: Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Dostanete-li se do situace, kdy pocítíte jakoukoli pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem. Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni. - Nikdy výrobek nepoužívejte, když jste unaveni, po požití alkoholu nebo jiných drog, nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů. - Práce za nepříznivého počasí je únavná a často může zahrnovat další nebezpečí. Kvůli dalším možným nebezpečím nedoporučujeme používat stroj za špatného počasí, například v husté mlze, prudkém dešti, silném mrazu, při riziku výskytu blesků atd. - Nesprávný sekací nástavec zvyšuje nebezpečí úrazu. Nenechte děti používat výrobek nebo se zdržovat v jeho blízkosti. Jelikož lze výrobek snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít k nebezpečí vážného úrazu. V době, kdy není výrobek plně pod dozorem, musí být odpojena baterie. Zajistěte, aby se během práce nevyskytovaly v okruhu 15 metrů žádné osoby nebo zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 metrů. Jinak hrozí nebezpečí vážného zranění osob. Jestliže se někdo přiblíží, okamžitě vypněte výrobek. Nikdy neotáčejte výrobek, aniž byste se nejprve podívali za sebe a zkontrolovali, zda se někdo nenachází v bezpečnostní zóně. Zajistěte, aby další osoby, zvířata nebo jiné věci nemohly ovlivnit vaši kontrolu nad výrobkem a aby nemohly přijít do kontaktu se sekacím nástavcem nebo volnými předměty, které odmrští sekací nástavec. Nepracujte s výrobkem, nemáte-li možnost přivolat pomoc v případě nehody. Vždy zkontrolujte pracovní oblast. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím nástavcem. Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro

případ, že by bylo nutné se rychle přesunout.

Zvláštní pozornost věnujte práci ve svažitém terénu.

• Neustále udržujte dobrou rovnováhu a pevný postoj. Nenatahujte se příliš daleko.
• Před přemístěním do jiné oblasti vypněte výrobek. Jestliže výrobek nepoužíváte, nasaďte přepravní kryt.
• Nikdy neodkládejte výrobek, dokud jej nedeaktivujete. Nenechávejte výrobek bez dozoru, když je spuštěný.
• Než předáte výrobek jiné osobě, vyjměte baterii. Dbejte na to, aby se žádné části oděvu nebo těla nedostaly do kontaktu se sekacím nástavcem aktivovaného výrobku.
• Pokud nějaký předmět uvízne v řezacím nástavci při použití výrobku, vypněte jej a deaktivujte. Zkontrolujte, zda se řezací nástavec zcela zastavil. Před kontrolou, čištěním nebo opravou výrobku nebo řezacího nástavce vyjměte baterii.
• Při vypnutí výrobku se rukama ani nohama nepřibližujte k sekacímu nástavci, dokud se zcela nezastaví. Dávejte pozor na větve nebo pahýly, které mohou během řezání odlétávat. Nesečte příliš blízko země, odkud by mohly odlétávat kameny nebo jiné předměty.
• Dejte pozor na odmrštěné předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt sekacího nástavce. Odlétávající kamení nebo jiný materiál může zasáhnout oči a způsobit oslepnutí nebo jiná vážná zranění. Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.
• Nikdy nepracujte ze žebříku, stoličky nebo v jiné zvýšené poloze, která není dokonale zajištěna. Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného až smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje. Vždy držte výrobek oběma rukama. Výrobek držte po své pravé straně. Vždy zastavte výrobek, vyjměte baterii a zkontrolujte, zda se sekací zařízení neotáčí, než se pokusíte odstranit materiál namotaný na hřídeli náhonu kotouče nebo zachycený mezi krytem a sekacím nástavcem.
• Elektromagnetické pole může během provozu rušit aktivní nebo pasivní lékařské implantáty. Důrazně doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím tohoto výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Nechte nosný popruh, aby nesl váhu výrobku. Takto bude možné výrobek snáze ovládat.
• Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Společnost Husqvarna doporučuje obsluze používat schválenou ochranu sluchu.
• Nikdy nepoužívejte výrobek, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím. Nikdy nepoužívejte produkt, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.
• Před použitím důkladně zkontrolujte celý výrobek. Viz plán Údržby.
• Nedovolte pracovat se strojem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k použití. Zkontrolujte, zda se v pracovní oblasti nenacházejí cizí objekty, jako například zvířata, elektrické kabely nebo jiné, především kovové objekty, které mohou poškodit žací ústrojí.
• Poškozené nože mohou zvýšit nebezpečí vzniku nehod.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochrannou přilbu tam, kde hrozí nebezpečí padajících předmětů.
• Dlouhodobé vystavování působení hluku může vést k poškození sluchu. V obecné rovině jsou výrobky napájené baterií relativně tiché, ale k nepříznivým účinkům může dojít v kombinaci hladiny hluku a dlouhého používání. Společnost Husqvarna doporučuje, aby obsluha používala ochranu sluchu při dlouhodobém používání. Pravidelní uživatelé, kteří používají výrobek po delší nepřerušovanou dobu, by si měli nechat pravidelně kontrolovat sluch.

VÝSTRAHA: Ochrana sluchu neomezuje pouze možnost slyšet zvuky, ale rovněž varovné signály.

Vždy používejte schválenou ochranu očí. Použijete-li štít, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle musí být v souladu s normou ANSI Z87.1 v USA nebo EN 166 v zemích EU. - Pro ochranu obličeje používejte ochranný štít. Ochranný štít není dostatečná ochrana očí. (Obr. 18)

• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění řezacího zařízení.
• Používejte pevnou, protiskluzovou obuv.
• Noste oblečení vyrobené z pevné tkaniny. Vždy používejte silné, dlouhé kalhoty a dlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit o keře nebo větve. Nepoužívejte šerpy, krátké kalhoty nebo sandály a nepracujte bosi. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen.

(Obr. 19)

Mějte při ruce lékárničku.

(Obr. 20)

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

V této části je popsáno bezpečnostní vybavení výrobku, jeho účel a způsob provádění kontroly a údržby k zajištění správného provozu. Viz pokyny v části Popis výrobku na straně 21 pro informace o umístění těchto dílů na výrobku.

Životnost výrobku se může zkracovat a riziko úrazu zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližšího servisního prodejce.

VÝSTRAHA: Nikdy výrobek nepoužívejte s poškozenými bezpečnostními součástmi. Kontrolu a údržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených v této části. V případě, že by výrobek nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu a oprav bezpečnostního zařízení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

Kontrola klávesnice

1. Podržte stisknutý vypínač (1). (Obr. 21)

a) Výrobek je zapnutý, když svítí kontrolka LED (2). b) Výrobek je vypnutý, když kontrolka LED (2) nesvítí. 2. Pokud svítí nebo bliká varovná kontrolka (3), řiďte se pokyny v části Klávesnice na straně 31.

Kontrola pojistky páčky spínače

Pojistka páčky spínače slouží k zamezení nechtěnému spuštění výrobku. Pokud zatlačíte pojistku páčky spínače dopředu (A) a poté přitlačíte pojistku páčky spínače k rukojeti (B), páčka spínače (C) se uvolní. Při uvolnění rukojeti se spouštěcí pojistka vrátí zpět do svých původních poloh. Tento pohyb je řízen třemi nezávislými pružinami. (Obr. 22)

1. Je-li pojistka ve své původní poloze, ujistěte se, zda je zajištěna páčka spínače. (Obr. 23)
2. Zatlačte pojistku páčky spínače dopředu (A) a dolů. Přidržte pojistku spínače proti rukojeti (B) a zkontrolujte, zda se po uvolnění vrátí do své původní polohy. (Obr. 24)
3. Zkontrolujte, zda se páčka spínače a pojistka páčky spínače volně pohybují a zda vratná pružina funguje správně. (Obr. 25)
4. Stisknutím vypínače výrobek zapněte.
5. Stiskněte nadoraz páčku spínače, abyste dosáhli plných otáček.
6. Uvolněte páčku spínače a zkontrolujte, zda se řezací nástavec zastavil a zůstává v klidu.

1. Stisknutím vypínače výrobek vypněte. 2. Vyjměte baterii.
2. Zkontrolujte, že je ochranný kryt ruky správně nasazený.
3. Zkontrolujte, zda není ochranný kryt ruky poškozený.

Bezpečnostní pokyny týkající se baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

Používejte výhradně schválené baterie Husqvarna. Viz část Technické údaje na straně 33. Baterie je softwarově zašifrovaná. - Používejte pouze schválené baterie Husqvarna vhodné jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení. - Nebezpečí úrazu elektrickým proudem. Svorky baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovovým předmětům. Může to způsobit zkrat baterie.

• Nepoužívejte baterie, které nejsou určeny k dobíjení.
• Nevkládejte do ventilačních otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem. Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody s mýdlem a vyhledejte lékařskou pomoc. Při zasažení očí kapalinou si je nemněte, ale vyplachujte je velkým množstvím vody po dobu minimálně 15 minut a vyhledejte lékařskou pomoc. Baterii používejte při teplotě -10 až 40 °C. Baterii ani nabíječku baterií nečistěte vodou. Viz část Informace o baterii na straně 29. Nepoužívejte poškozenou baterii. Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky. Uchovávejte baterie mimo dosah dětí.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.
• Nepoužívejte nabíječku, která nebyla dodána s výrobkem. K nabíjení schválených baterií Husqvarna používejte výhradně schválenou nabíječku Husqvarna. Nabíječku baterií nerozebírejte. Nepoužívejte poškozenou nabíječku. Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel. Všechny kabely včetně prodlužovacích udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby se kabel nezachytil mezi předměty, například do dveří, za ploty apod.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky. Baterii nabíjejte pouze uvnitř, a to v místech s dobrým prouděním vzduchu a mimo dosah slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.
• Používejte nabíječku baterií pouze v místech, kde je teplota v rozsahu 5 až 40 °C. Nabíječku používejte v dobře větraném, suchém a bezprašném prostředí.
• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.
• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.
• Používejte schválené a nepoškozené síťové zásuvky. Zkontrolujte, zda není šňůra nabíječky baterií poškozena. Pokud používáte prodlužovací kabely, zkontrolujte, zda nejsou poškozeny.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.
• Obsluha smí provádět pouze takové údržbářské a servisní úkony, které jsou popsané v tomto návodu

k používání. Před provedením údržby a servisu většího rozsahu se obraťte na servisního prodejce.

Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů. - Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku a zvýšilo se nebezpečí nehod. K provádění servisu a oprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené v tomto návodu k používání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek k dispozici profesionální opravy a servis. - Udržujte zuby kotouče dobře a správně nabroušené. Postupujte dle našich doporučení. Viz také návod na obalu nože. - Používejte pouze originální náhradní díly. - Při manipulaci se střihacím nástavcem vždy používejte silné rukavice. Nože jsou mimořádně ostré a mohou snadno způsobit zranění.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce.

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Poznámka: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Připojení nabíječky

1. Připojte nabíječku baterií ke zdroji s napětím a frekvencí uvedenými na typovém štítku.
2. Zapojte zástrčku do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce jednou zeleně blikne.

Poznámka: Baterie se nenabíjí, pokud je její teplota nižší než 0 °C nebo vyšší než 50 °C. Pokud je teplota vyšší než 50 °C, nabíječka baterii před nabíjením ochladí.

Nabíjení baterie

Poznámka: Před prvním použitím baterii nabijte. Nová baterie je nabitá pouze na 30 %.

1. Zkontrolujte, zda je baterie suchá.
2. Vložte baterii do nabíječky baterií. (Obr. 26)

Poznámka: Baterie a nabíječka různých modelů mohou vypadat jinak, ale postup je stejný.

1. Zkontrolujte, zda se na nabíječce rozsvítí zelená kontrolka nabíjení. To znamená, že je baterie správně připojena k nabíječce baterií.
2. Až se rozsvítí všechny kontrolky LED na baterii, baterie je plně nabitá. (Obr. 27)
3. Při odpojování nabíječky baterií od elektrické zásuvky tahejte za zástrčku. Netahejte za kabel.
4. Vyjměte baterii z nabíječky.

Poznámka: Další informace naleznete v návodech k baterii a k nabíječce baterií.

Informace o baterii

Přečtěte si informace o používání baterie v návodu k používání baterie.

Baterii používejte při teplotě -10 až 40 °C.

Instalace baterie do výrobku

VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.

1. Zkontrolujte, zda je baterie plně nabitá.
2. Zatlačte baterii do držáku baterie výrobku. Baterie je zajištěna na místě, jakmile uslyšíte cvaknutí. (Obr. 28)

VAROVÁNÍ: Pokud nelze baterii snadno zasunout do držáku baterie, baterie je špatně vložena. Můžete tím výrobek poškodit.

1. Zkontrolujte, zda je baterie instalovaná správně.

Před spuštěním výrobku

1. Zkontrolujte pracovní oblast. Odstraňte předměty, které mohou být odmrštěny.
2. Zkontrolujte stříhací nástavec. Přesvědčte se, že jsou nože ostré a nejsou naprasklé nebo poškozené.
3. Zkontrolujte, zda výrobek funguje správně. Zkontrolujte, zda jsou všechny matice a šrouby dotažené.
4. Přesvědčte se, že rukojeť a bezpečnostní zařízení nejsou poškozena a jsou připojena správně. Nepoužívejte výrobek s chybějícími součástmi nebo takový, u kterého došlo ke změně oproti původní specifikaci. V případě potřeby použijte ochranné rukavice.
5. Před manipulací s výrobkem se přesvědčte, že kryty nejsou poškozené a jsou správně připojeny.

Spuštění výrobku

1. Stiskněte vypínač, dokud se nerozsvítí zelená kontrolka LED. (Obr. 29)
2. K nastavení rychlosti používejte páčku spínače.

Obsluha výrobku

1. Při stříhání boků začněte v blízkosti země a pohybujte výrobkem nahoru podél živého plotu. (Obr. 30)
2. Nastavte otáčky podle pracovní zátěže.
3. Ověřte si, že se motor nedotýká živého plotu.
4. Držte výrobek v blízkosti těla a udržujte stabilní pracovní polohu. (Obr. 31)
5. Zkontrolujte, zda se špička střihacího zařízení nedotýká země.
6. Postupujte opatrně a pracujte pomalu, dokud nebudou správně určeny všechny větve.

Seřízení úhlu výrobku

Žací ústrojí lze nastavit do 8 různých poloh.

1. Vyjměte baterii z výrobku.
2. Stáhněte rukojeť pro nastavování poloh. (Obr. 32)
3. Pomocí rukojeti nakloňte žací ústrojí do vhodné polohy. (Obr. 33)
4. Uvolněním rukojeti pro nastavování poloh zajistěte žací ústrojí.

Použití funkce SavE

Tento výrobek je vybaven funkcí SavE, která snižuje spotřebu energie. Funkce SavE snižuje rychlost střihacího zařízení a zajišťuje nejdelší dobu provozu baterie.

Poznámka: Funkce SavE nesnižuje řezný výkon výrobku.

1. Funkci zapnete stisknutím tlačítka SavE na klávesnici. Rozsvítí se zelená kontrolka LED.
2. Opětovným stiskem tlačítka SavE funkci vypnete. Zelená kontrolka LED zhasne. (Obr. 34)

Funkce automatického vypnutí

Výrobek je vybaven funkcí automatického vypnutí, která vypne výrobek, když jej nepoužíváte déle než 45 sekund.

Nastavení produktu do přepravní polohy

VÝSTRAHA: Nestartujte výrobek, pokud je výrobek v přepravní poloze.

1. Vyjměte baterii z výrobku.
2. Při přepravě používejte přepravní kryt.
3. Nakloňte žací ústrojí o 180° ve vašem směru. (Obr. 35)

Zastavení výrobku

1. Uvolněte páčku spínače.
2. Stiskněte vypínač, dokud zelená kontrolka LED nezhasne.
3. Stiskněte uvolňovací tlačítka na baterii a vyjměte baterii. (Obr. 36)

Údržba

Úvod

VÝSTRAHA: Než začnete na výrobku provádět údržbu, přečtěte si pozorně kapitolu o bezpečnosti.

Níže je uveden seznam kroků údržby, které musíte provést na výrobku. Kromě údržby uvedené v plánu údržby nechte pravidelně provádět servis výrobku v autorizovaném servisu Husqvarna. Informace o servisních intervalech vám sdělí autorizovaný servis Husqvarna.

VÝSTRAHA: Před prováděním údržby výrobku vyjměte baterii.

Plán údržby

VÝSTRAHA: Před prováděním údržby vyjměte baterii.

Üdržba Préd kaž-	dým pou-žitím	Týdně Měsičné
Vyčistěte vnějsí povrch vyrobku. X
Zkontrolujte, ze vypínač funguje správně a není poškozený. X
Zkontrolujte správnou funkci páčky spinače a pojistky páčky spínače z hlediska bezpečnosti.	X
Zkontrolujte, zda funguji věsechny ovládací prvyká a zda nejsou poškozené. X
Zkontrolujte, zda nejsou na noži a krytu nože prasklyná a zda nejsou poškozené. Vyměnte núž nebo kryt nože, tokud jsou na nich prasklyné nebo byly vystaveny nárazu.	X
Pokud je núž ohnutý nebo poškozený, požádejte o和他的у výměnu svého prodejce. X
Zkontrolujte, zda není ochranný kryt ruky poškozený. Poškozený kryt je nutné vyměnit.	X
Zkontrolujte, zda jsou šrouby a matice dotažené. X
Zkontrolujte, zda není baterie poškozená. X
Zkontrolujte, zda je baterie nabitá. X
Zkontrolujte, zda není nabíječka baterií poškozená. X
Zkontrolujte, zda zámek polohy zhaciho ústroji není poškozený a funguje správně.	X
Zkontrolujte, zda šrouby spojućí nože jsou správným zpùsobem dotaženy. X
Zkontrolujte spojení mezi baterií a vyrobkem. Zkontrolujte spojení mezi baterií a nabíječkou baterií.

Kontrola baterie a nabíječky baterií

1. Zkontrolujte, zda baterie nevykazuje příznaky poškození, např. praskliny.
2. Zkontrolujte, zda nabíječka baterií nevykazuje příznaky poškození, např. praskliny.
3. Zkontrolujte, zda není propojovací kabel nabíječky baterií poškozený a zda na něm nejsou praskliny.

Čištění výrobku, baterie a nabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.
2. Vyčistěte baterii a nabíječku baterií suchou utěrkou. Udržujte v čistotě vodící kolejničky baterie.
3. Před vložením baterie do nabíječky baterií nebo výrobku zkontrolujte, zda jsou svorky na baterii a nabíječce baterií čisté.

Čištění a mazání nožů

1. Pomocí čisticího prostředku odstraňte z nožů zbytky pryskyřice a rostlin.
2. Zkontrolujte, zda nejsou čepele střihacího listu poškozené. Ujistěte se, že nejsou čepele střihacího listu deformované. Otřepy obruste pilníkem.
3. Zkontrolujte, zda se nože volně pohybují.
4. Před dlouhodobým uložením namažte střihací listy. (Obr. 37)

Seřízení náklonu žacího ústrojí

1. Povolte šroub a seřiďte náklon. (Obr. 38)
2. Otáčejte šroubem ve směru nebo proti směru hodinových ručiček, abyste snáze otočili žací ústrojí.

Odstraňování problémů

Klávesnice

Problém Możné závad y Możné ŏřěsení
Bliká zelená kontrolka LED.	Nízké napěti baterie. Nablje baterii.
Bliká Červéná chybo-vá kontrolka LED.	Přetižení. Střiharci nástavec je zablokován. Stisknutím vypínače vyrobek vypněte. Vyjměte baterii. Odstraťe ze sekaciho nástavce nežádoucí materiály. Uvolněte ŧétrěz.
	Odchylka teploty. Nechte vyrobek vychladnout.
	Páčka spínače a vypínač jsou stisk Nuty sou-casně.
VýrobekNSTartuje. Znečišťné konektory baterie. Očistěte konektory	baterie stlačeným vzdu-chem nebo měkkým kartáčem.
Rozsvití se Červéná chybová kontrolka LED.	U výrobku je nezybné provost servis. Oblatte se na servisiho prodejce.

Baterie

40-B220X 7
Příznaky Příčina Akce
Bliká chybová kontrolka na baterii. Baterie	erie je vybitá. Nabijte baterii.
	Vysoké zatížení v kombinaci s velmi nízkou teplotou baterie.	Zahřejte baterii. Například ji prěsuñe dovnitř nebo používejte vyrobek pri nízké rychlosti, dokud se baterie ne-zahřeje.
	Baterie nefunguje. Bylo dosaženo li-mitu provozniho rozsahu baterie.	Vyjměte baterii z vyrobku. Nechte ba-terii odpočinout a poté stisknéte tlacítko ukazatele stavu baterie.
Svití kontrolka teploty baterie. Baterie	je príliš studená nebo príliš horká pro použití.	Baterii uchovávejte pri okolnich teplo-tach -10 až 40 °C. Když má baterie správnou teplotu, lze ji znovu použít.
Bliká kontrolka teploty baterie. Baterie	se blíží ke svým teplotním li-mitúm.	Snižte rychlost /nebo zatížení. Pro optimálné vykon urdžujte baterii v po-zadované teplotě v Rozmezi 10 až 30 °C.
Během nabijeni svítí kontrolka teplo-ty baterie.	Teplotní odchylka, baterie je príliš studená nebo príliš horká pro nabíje-ní.	Nechte baterii vychladnout nebo ji prěsuñe do interiéru, aby se zahrá-la. Když má baterie správnou teplo-tu, lze ji znovu nabít. Nabíječku používejte pouze pri okolnich teplotách v rozsahu 5 až 40 °C. Uchovávej-te nabíječku mimo dosah slunečnich paprsků. Pokud problém prětrvává,kontaktujte svého prodejce.
Rozsvití se chybová kontrolka baterie.	U baterie došlo ke kritické chybě. Obrat'te se na svého prodejce.

Nabíječka baterií

40-C500X8
Přiznaky Možné závady Možnéřešení
Kontrolka nabijeni na nabiječce svítí Žlutě.	Teplotné odchylka - baterie je pržilí šteudá nebo pržilí horká pro použití nebo na-bijeni.	Pokud je baterie pržilíš horká, ponechte ji prípojenou k na-biječce. Vestavěné ventilátor v nabiječce snižuje teplotu baterie. Pokud má baterie doporučenou teplotu, nabijeni se spustí automaticicky.
Chyboťa kontrolka na baterii bliká nebo svítí kontrolka teploty baterie.		Pokud je baterie pržilí šteudená, prěsuťe ji dovnitř. Pokračujte v nabijeni, jakmile baterie bude mít doporučenou teplotu.
		Dodržujte teplotné rozsah pro provoz, viz námod k použí-vání nabiječky. Uchovávejte nabiječku mimo dosah slu-nečnich paprsků. Pokud problém prětrévá,kontaktujte svého prodejce.
Kontrolka nabijeni na nabiječce svítí Žlutě. Chyboťa kontrolka na baterii svítí.	U baterie došlo kekritické chybě.	Obrat'te se na svého prodejce.

U nabíječky došlo ke kritické chybě.

Obraťte se na svého prodejce.

Přeprava, skladování a likvidace

Přeprava a skladování

Dodané Li-ion baterie podléhají požadavkům legislativy o nebezpečném zboží. Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, platí i pro třetí strany a dopravce. - Než odešlete výrobek, promluvte si s osobou speciálně vyškolenou ohledně manipulace s nebezpečnými materiály. Dodržujte platné celostátní předpisy. - Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu a zajistěte ji proti pohybu. - Před přepravou nebo uskladněním vyjměte baterii. - Uložte baterii a nabíječku baterií na místo, které je suché a chráněné před vlhkostí a mrazem. - Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu. Baterii skladujte na místě, kde je teplota v rozsahu 5 až 25 °C a mimo přímé sluneční světlo. Nabíječku baterií skladujte na místě, kde je teplota v rozsahu 5 až 45 °C a mimo přímé sluneční světlo. Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 až 40 °C. - Před dlouhodobým uskladněním se ujistěte, že je baterie nabita na 30 až 50 %. - Uložte baterii a nabíječku baterií do uzavřené a suché místnosti.

• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.
• Před dlouhodobým skladováním výrobku jej vyčistěte a proveďte kompletní údržbu.
• Před přepravou a uskladněním umístěte na výrobek přepravní kryt pro prevenci zranění a poškození.
• Během přepravy musí být výrobek bezpečně upevněn.

Likvidace

Symbol znamená, že výrobek nelze zlikvidovat jako domovní odpad. Odevzdejte jej v místním sběrném místě pro recyklaci elektrických a elektronických zařízení. To přispívá k řádné likvidaci po dosažení konce životnosti. Informace vám poskytnou místní úřady, služby zajišťující zpracování domovního odpadu nebo prodejce. Nesprávná likvidace může mít negativní vliv na životní prostředí a lidské zdraví v důsledku potenciálně přítomných nebezpečných látek.

Povšimněte si: Tento symbol je znázorněn na výrobku nebo obalu výrobku.

Technické údaje

Technické údaje

	520iHE3
Motor
Typ motoru BLDC (bezkomutátorový)	36 V
Hmotnost9
Hmotnost bez baterie, kg 4,2
Hmotnost s baterii (výchozí baterie 40-B220X), kg 5.6
Žací ústrojí
Typ Oboustranné
Délka nože, mm 550
Rychlost Čepelí, střihy/min, v režimu SavE 3200
Rychlost Čepelí, střihy/min, ne v režimu SavE 4000
Ároveř ochrany proti vodě
IPX4 10	Ano
Emise hluku 11
Hladina akustického výkonu, změřená dB(A) 94
Hladina akustického výkonu, zaručená LWA dB (A) 96
Hladiny hluku
Hladina akustického tlaku v ćovni uši obsluhy, měřená podle norem EN 62841-1 a EN62841-4-2, dB(A)	84
Árovně vibrácí 12
Hladiny vibrácí (aₙ) v rukojetích podle norem EN 62841-1 a EN62841-4-2, m/s², préd-ni/zadní rukojet'	2,6/1,7

Schválené baterie

Baterie	BLi200 40-B220X
Typ Lithium-iontová Lithium-iontová
Kapacita baterie, Ah 5,2 6
Jmenovité napěti, V 36 36
Hmotnost, kg (lb) 1,3 (2,9) 1,4 (3,1)

Schválené nabíječky baterií

Nabiječka bateri i QC330
Vstrupné napěti, V 100–240
Frekvence, Hz 50–60
Vykon, W 330

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, ŠVÉDSKO, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Akumulátorové	húžky naživý plot s prodlouženým dosahem
Značka Husqvarna
Typ/Model 520iHE3
Identifikace Výrobní císla od roku 2023 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/předpis Popis
2006/42/ES „o strojnéch zařízeních“
2014/30/EU „o elektromagnetické kompatibilité“
2011/65/EU „o zakázaních látkích“
2000/14/ES „o venkovhím hluku“

a že byly použity následující normy nebo technické specifikace:

EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 55014-1:2017/A11:2020, EN 55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

Institut SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Švédsko provedl dobrovolnou typovou zkoušku podle dodatku IX směrnice 2006/42/ES. Č. certifikátu: 01/094/025.

Společnost SMP Svensk Maskinprovning AB rovněž ověřila shodu s přílohou V směrnice Evropského parlamentu a Rady 2000/14/ES.

Informace o emisích hluku najdete v části Technické údaje na straně 33

Huskvarna, 2024-01-01

Stefan Holmberg, ředitel výzkumu a vývoje, management technologií, Husqvarna AB, ŠVÉDSKO

Osoba odpovědná za technickou dokumentaci

Obsah

Úvod 37

Bezpečnost. 38

Provoz. 44

Údržba. 46

Odstraňování problémů 47

Doprava, skladování a likvidace. 49

Technické údaje. 50

Prohlášení o shodě. 52

Úvod

Popis produktu
