GEBRUIKSAANWIJZING 520iHE3 HUSQVARNA

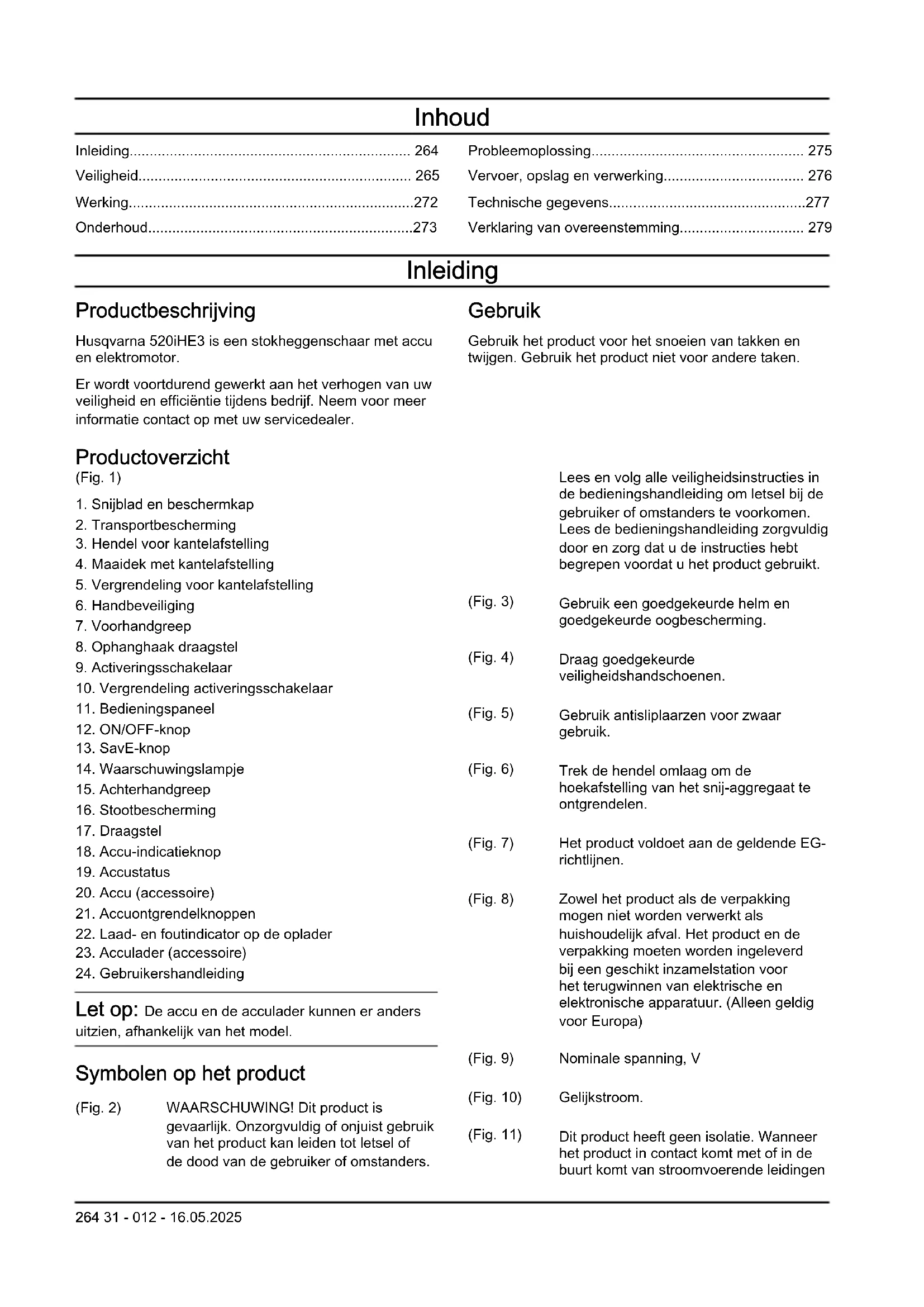

• Inleiding p. 264
• Veiligheid p. 265
• Werking p. 272
• Onderhoud p. 273
• Probleemoplossing p. 275
• Vervoer, opslag en verwerking p. 276
• Technische gegevens p. 277
• Verklaring van overeenstemming Inleiding Productbeschrijving Husqvarna 520iHE3 is een stokheggenschaar met accu en elektromotor. Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer. Gebruik Gebruik het product voor het snoeien van takken en twijgen. Gebruik het product niet voor andere taken. Productoverzicht (Fig. 1) p. 279

3. Hendel voor kantelafstelling

4. Maaidek met kantelafstelling

5. Vergrendeling voor kantelafstelling

8. Ophanghaak draagstel

14. Waarschuwingslampje

18. Accu-indicatieknop

24. Gebruikershandleiding

Let op: De accu en de acculader kunnen er anders uitzien, afhankelijk van het model. Symbolen op het product (Fig. 2) WAARSCHUWING! Dit product is gevaarlijk. Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de gebruiker of omstanders. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de gebruiker of omstanders te voorkomen. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. (Fig. 3) Gebruik een goedgekeurde helm en goedgekeurde oogbescherming. (Fig. 4) Draag goedgekeurde veiligheidshandschoenen. (Fig. 5) Gebruik antisliplaarzen voor zwaar gebruik. (Fig. 6) Trek de hendel omlaag om de hoekafstelling van het snij-aggregaat te ontgrendelen. (Fig. 7) Het product voldoet aan de geldende EG- richtlijnen. (Fig. 8) Zowel het product als de verpakking mogen niet worden verwerkt als huishoudelijk afval. Het product en de verpakking moeten worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. (Alleen geldig voor Europa) (Fig. 9) Nominale spanning, V (Fig. 10) Gelijkstroom. (Fig. 11) Dit product heeft geen isolatie. Wanneer het product in contact komt met of in de buurt komt van stroomvoerende leidingen 264 31 - 012 - 16.05.2025kan dit leiden tot dodelijke ongelukken of ernstig letsel. Elektriciteit kan door vonkoverslag van het ene naar het andere punt overslaan. Hoe hoger de spanning, hoe groter de afstand is die de elektriciteit kan overbruggen. Elektriciteit kan ook door takken of andere voorwerpen lopen, vooral als deze nat zijn. Houd altijd minimaal 10 m afstand tussen het product en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere veiligheidsafstand moet werken, moet u altijd contact opnemen met de desbetreffende energiemaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint. Houd tijdens de werkzaamheden minimaal 15 m afstand tot andere personen of dieren. (Fig. 12) Beschermd tegen spatwater. (Fig. 13) Werkcyclus zaageenheid, bedrijfstijd/ stationaire tijd. yyyywwxxxx Het serienummer staat op het product- plaatje. yyyy is het productiejaar, ww is de productieweek en xxxx is het serie- nummer. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten. Symbolen op de accu en/of op de accuhouder. (Fig. 17) Lever dit product in bij een re- cyclepunt voor elektrische en elektronische apparatuur. (Al- leen geldig voor Europa) (Fig. 14) Faalveilige transformator. (Fig. 15) Bewaar en gebruik de acculader alleen binnen. (Fig. 16) Dubbele isolatie. Schade aan het product We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsaanwijzingen voor machines WAARSCHUWING: Lees alle veiligheidsaanwijzingen, instructies, illustraties en specificaties voor deze machine. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor later gebruik. Let op: Het in de veiligheidsaanwijzingen gebruikte begrip “machine” heeft betrekking op machines die met

31 - 012 - 16.05.2025 265netspanning worden gebruikt (met een netsnoer) en op

machines die op een accu werken (zonder netsnoer). Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.

• Gebruik de machine niet in een explosieve atmosfeer, zoals een omgeving waarin zich ontvlambare vloeistoffen, gassen of stof bevinden. Machines veroorzaken vonken die stof of dampen kunnen doen ontbranden.

• Houd kinderen en andere personen tijdens het gebruik van de machine op afstand. U kunt de controle over het apparaat verliezen als u afgeleid wordt. Elektrische veiligheid

• De aansluitstekkers van de machine moeten in het stopcontact passen. Wijzig nooit de stekker. Gebruik geen adapterstekkers samen met geaarde machines. Ongewijzigde stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Houd machines uit de buurt van regen of vocht. Het binnendringen van water in een machine verhoogt het risico op een elektrische schok.

• Gebruik de kabel niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om de machine te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u met een machine in de openlucht werkt, dient u alleen verlengsnoeren te gebruiken die ook geschikt zijn voor gebruik buitenshuis. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.

• Als gebruik van een machine in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken. Persoonlijke veiligheid

• Wees attent! Let op wat u doet en ga verstandig aan het werk met een machine. Gebruik geen machine wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van machines kan leiden tot ernstige verwondingen.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand OFF staat voordat u de machine aansluit op een spanningsbron en/of accupack, oppakt of draagt. Wanneer u uw vingers tijdens het dragen van machines op de schakelaar houdt of de machine ingeschakeld op de stroomvoorziening aansluit, kan dat leiden tot ongevallen.

• Verwijder instelgereedschappen of stelsleutels voordat u de machine inschakelt. Gereedschap of sleutels die zich in een draaiend onderdeel van de machine bevinden, kunnen verwondingen veroorzaken.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Daardoor hebt u de machine in onverwachte situaties beter onder controle.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.

• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.

• Laat de vertrouwdheid met de door u gebruikte machines door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel. Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap niet voor taken waarvoor het niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat kunt u de taak beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.

• Gebruik het elektrisch gereedschap niet als de aan/ uitschakelaar niet werkt. Elektrische apparaten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.

• Haal de stekker uit het stopcontact en/of verwijder het accupack (indien verwijderbaar) van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.

• Berg elektrisch gereedschap dat u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het elektrisch gereedschap of deze instructies niet werken met het elektrisch

handen van ongetrainde gebruikers.

• Zorg voor een deugdelijk onderhoud van elektrische gereedschappen en accessoires. Controleer op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het elektrische apparaat beschadigd is, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.

• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.

• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het gereedschap in onverwachte situaties niet veilig kan worden gehanteerd en bediend. Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik elektrisch gereedschap enkel met de specifiek hiervoor bedoelde accu. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.

• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.

• Stel het accupack of product niet bloot aan vuur of hoge temperaturen.Blootstelling aan vuur of temperaturen hoger dan 130°C (265°F) kan een explosie veroorzaken.

• Volg alle oplaadinstructies op en laad het accupack of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen.Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe. Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners. Veiligheidswaarschuwingen voor heggenschaar

• Gebruik de heggenschaar niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Dit vermindert het risico op blikseminslag.

• Houd alle netsnoeren en kabels uit de buurt van het snijgebied. Netsnoeren en kabels kunnen verborgen raken in heggen en struiken en worden doorgesneden door het blad.

• Houd de heggenschaar alleen vast aan de geïsoleerde handgrepen, omdat het blad verborgen bedrading kan raken. Als de bladen een draad onder stroom raken, kunnen blootliggende draden de metalen onderdelen van de heggenschaar onder stroom zetten en kan de gebruiker een elektrische schok krijgen.

• Houd alle lichaamsdelen uit de buurt van het blad. Verwijder geen snoeiafval en houd geen afval vast dat moet worden afgesneden als de bladen bewegen. De bladen blijven bewegen nadat de schakelaar is uitgeschakeld. Eén moment van onoplettendheid tijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.

• Als u vastgelopen materiaal verwijdert of onderhoud aan de elektrische heggenschaar uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat het accupack is verwijderd of losgekoppeld. Indien de heggenschaar onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.

• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars niet bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de bladen.

31 - 012 - 16.05.2025

267• Als u de elektrische heggenschaar vervoert of opbergt, moet u altijd de mesbescherming gebruiken. Door op de juiste manier om te gaan met de heggenschaar, verkleint u het risico op persoonlijk letsel door de bladen. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder de accu om onbedoeld starten van de machine te voorkomen.

• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zijn. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

• Gebruik het product niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

• Controleer het product vóór gebruik. Zie Veiligheidsvoorzieningen op het product op pagina

Onderhoud op pagina 273 . Gebruik geen product dat is beschadigd of niet correct werkt. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service- instructies uit.

• Kinderen moeten onder toezicht worden gehouden om er zeker van te zijn dat ze niet met het product spelen. Laat het product nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het gebruik of onderhoud van het product en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product buiten het bereik van kinderen.

• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden. Let op: Landelijke of lokale wettelijke voorschriften kunnen van toepassing zijn op het gebruik. Volg de eventuele voorschriften op. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

• Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situaties leiden. Het is in verband met het extra gevaar niet aanbevolen om de machine te gebruiken bij zeer slecht weer, bijvoorbeeld dichte mist, zware regen, sterke wind, intense koude of bij risico op bliksem, etc.

• Het gebruik van defecte snijuitrustingen kan het risico op ongevallen vergroten.

• Sta niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanneer het product niet onder streng toezicht staat.

• Zorg ervoor dat er zich geen personen of dieren op een afstand kleiner dan 15 meter bevinden terwijl u werkt. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders is er een risico op ernstig persoonlijk letsel. Schakel het product onmiddellijk uit indien iemand dichterbij komt. Draai het product nooit rond zonder eerst te controleren of er achter u niet iemand zich in de veiligheidszone bevindt.

• Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw controle over het product en dat ze niet in contact komen met de snijuitrusting of losse objecten die worden uitgeworpen door de snijuitrusting. Gebruik het product echter nooit zonder de mogelijkheid hulp in te kunnen roepen in geval van nood.

• Controleer altijd het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, staaldraad, touw en dergelijke, die weggeslingerd kunnen worden of vast kunnen komen zitten in de snijuitrusting.

• Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel moet kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.

• Schakel het product uit wanneer u zich verplaatst. Bevestig de transportbescherming als het product niet wordt gebruikt.

31 - 012 - 16.05.2025• Leg het product nooit neer zonder het uit te

schakelen. Laat het product nooit onbeheerd achter terwijl het ingeschakeld is.

• Verwijder de accu voordat u het product aan een andere persoon overdraagt.

• Zorg ervoor dat kleding of lichaamsdelen niet in contact komen met de snijuitrusting wanneer het product is ingeschakeld.

• Als er iets in de snijuitrusting vast komt te zitten terwijl u het product bedient, moet u het product stoppen en uitschakelen. Zorg ervoor dat de snijuitrusting volledig tot stilstand komt. Verwijder de accu voordat u het product en/of de snijuitrusting schoonmaakt, inspecteert of repareert.

• Houd uw handen en voeten uit de buurt van de snijuitrusting totdat deze volledig is gestopt wanneer het product is uitgeschakeld.

• Wees alert op stukken tak die tijdens het snijden weggeslingerd kunnen worden. Snijd niet te dicht bij de grond waar stenen en andere voorwerpen kunnen worden weggeslingerd.

• Kijk uit voor wegschietende objecten. Gebruik altijd goedgekeurde oogbescherming. Leun nooit over de beschermkap van de snijuitrusting. Stenen, afval, enz. kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.

• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming altijd af zodra het product is gestopt.

• Werk nooit op een ladder, stoel of andere verhoging die niet stevig vast staat.

• Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

• Houd het product altijd met twee handen vast. Houd het apparaat rechts van uw lichaam.

• Stop het product altijd, verwijder de accu en zorg ervoor dat de snijuitrusting niet kan draaien alvorens materiaal te verwijderen dat rond de bladas is gewikkeld of vastzit tussen de beschermkap en de snijuitrusting.

• Het elektromagnetische veld tijdens bedrijf kan de werking van actieve of passieve medische implantaten verstoren. Mensen met medische implantaten dienen met hun arts en de fabrikant van het medische implantaat te overleggen vóór zij dit product gebruiken.

• Draag het gewicht van het product met behulp van een draagstel voor bedieningsgemak.

• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Husqvarna raadt gebruikers aan om goedgekeurde gehoorbescherming te gebruiken.

• Gebruik nooit een product dat zo gewijzigd is dat het niet langer overeenkomt met de originele uitvoering.

• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

• Voer voor gebruik een algemene inspectie van het product uit. Zie het onderhoudsschema.

• Laat nooit iemand anders de machine gebruiken zonder dat u zeker weet dat hij of zij de gebruikershandleiding heeft gelezen en begrepen.

• Controleer het werkgebied op vreemde voorwerpen, zoals elektriciteitskabels, dieren etc. of andere voorwerpen die de zaaguitrusting kunnen beschadigen, zoals metalen voorwerpen.

• Defecte snijbladen kunnen het risico op ongevallen vergroten. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsuitrusting. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik een veiligheidshelm bij kans op vallende voorwerpen.

• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zijn accu-aangedreven producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. Husqvarna raadt aan dat gebruikers gebruik maken van gehoorbescherming wanneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te laten controleren. WAARSCHUWING: Gehoorbescherming beperkt de mogelijkheid om geluiden en waarschuwingssignalen te horen.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

31 - 012 - 16.05.2025

269• Gebruik een vizier voor gezichtsbescherming. Een vizier is niet voldoende om de ogen te beschermen. (Fig. 18)

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Gebruik stevige laarzen of schoenen met antislipzool.

• Gebruik kleding van stevige stof. Gebruik altijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop niet op blote voeten. Bind voor de veiligheid lang haar samen tot boven schouderhoogte. (Fig. 19)

• Houd een EHBO-doos binnen handbereik. (Fig. 20) Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies in het hoofdstuk Productoverzicht op pagina 264

te zien waar deze onderdelen zich bevinden op uw product. De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer. WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen beschadigd zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren. OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als uw machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garanderen wij de beschikbaarheid van professionele reparaties en onderhoud. Als u uw machine hebt gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is. Toetsenbord controleren

1. Houd de ON/OFF-knop (1) ingedrukt. (Fig. 21)

a) Het product is ingeschakeld wanneer de led (2) brandt. b) Het product is uitgeschakeld wanneer de led (2) uit is.

Toetsenbord op pagina 275 als het waarschuwingslampje (3) brandt of knippert. De vergrendeling van de activeringsschakelaar controleren De vergrendeling van de activeringsschakelaar is bedoeld om te voorkomen dat het product per ongeluk wordt ingeschakeld. Wanneer u de vergrendeling van de activeringsschakelaar naar voren (A) en tegen de handgreep (B) drukt, wordt de activeringsschakelaar (C) losgelaten. Wanneer u de handgreep loslaat, gaat zowel de gashendel als de gashendelvergrendeling terug naar de originele positie. Drie onafhankelijke veren zorgen voor deze beweging. (Fig. 22)

2. Druk de vergrendeling van de activeringsschakelaar

naar voren (A) en naar beneden. Houd de vergrendeling van de activeringsschakelaar tegen de handgreep (B) en controleer of hij teruggaat naar de oorspronkelijke positie wanneer u deze loslaat. (Fig. 24)

3. Zorg ervoor dat de activeringsschakelaar en de

vergrendeling vrij kunnen bewegen en dat de retourveren juist werken. (Fig. 25)

4. Houd de ON/OFF-knop ingedrukt om het product in

5. Druk de activeringsschakelaar volledig in voor volle

snijuitrusting stopt en blijft stilstaan. De handbeveiliging controleren De handbeveiliging voorkomt onbedoeld contact met de bladen.

1. Houd de ON/OFF-knop ingedrukt om het product uit

4. Controleer de handbeveiliging op beschadigingen.

Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik alleen accu's goedgekeurd door Husqvarna. Zie Technische gegevens op pagina 277 . De accu is via software versleuteld.

• Gebruik de door Husqvarnagoedgekeurde accu's uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu niet als voedingsbron voor andere apparaten, om letsel te voorkomen.

• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.

• Gebruik geen niet-oplaadbare accu's.

• Plaats geen voorwerpen in de luchtspleten van de accu.

• Bescherm de accu tegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.

• Bescherm de accu tegen regen en vocht.

• Houd de accu uit de buurt van magnetrons en hoge druk.

• Probeer de accu niet te demonteren of te slopen.

• Als er een accu lekt, zorg er dan voor dat de vloeistof niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf niet in uw ogen wanneer u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met water en raadpleeg een arts.

• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (114 °F).

• Reinig de accu of acculader nooit met water. Zie Accugegevens op pagina 272

• Gebruik geen beschadigde accu.

• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.

• Houd de accu buiten het bereik van kinderen. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik alleen door Husqvarna goedgekeurde acculaders om door Husqvarna goedgekeurde accu's op te laden.

• Probeer de acculader niet te demonteren.

• Gebruik geen beschadigde acculader.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen objecten zoals deuren, hekken en dergelijke.

• Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Controleer of de acculader niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet buiten op. Laad de accu niet op in vochtige omstandigheden.

• Gebruik de acculader alleen op plekken met een temperatuur tussen 5 °C (41 °F) en 40 °C (104 °F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

• Plaats geen voorwerpen in de koelspleten van de acculader.

• Verbind de contacten van de acculader niet met metalen objecten, omdat dit kortsluiting in de acculader kan veroorzaken.

• Gebruik goedgekeurde stopcontacten die niet beschadigd zijn. Controleer of de kabel van de acculader niet beschadigd is. Als er verlengkabels worden gebruikt, zorg er dan voor dat deze niet beschadigd zijn. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controles uitvoert, of het product demonteert.

• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreven. Ga naar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.

• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen kunnen schade aan het kunststof veroorzaken.

• Als u geen onderhoud uitvoert, verkort dit de levenscyclus van het product en vergroot het risico op ongevallen.

• Voor alle service en reparaties is speciale training vereist, vooral voor de veiligheidsvoorzieningen

31 - 012 - 16.05.2025

271op het product. Als niet alle controles in deze bedieningshandleiding een goed resultaat geven nadat u onderhoud hebt uitgevoerd, ga dan naar uw servicedealer. Wij garanderen dat u daar professionele reparaties en service voor uw product krijgt.

• Houd de snijtanden van het blad juist geslepen. Volg onze aanbevelingen op. Zie ook de instructies op de verpakking van de snijbladen.

• Gebruik alleen originele reserveonderdelen.

• Draag altijd handschoenen voor zwaar gebruik wanneer u de snijuitrusting repareert. De snijbladen zijn zeer scherp en kunnen gemakkelijk snijwonden veroorzaken. Werking Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt. Husqvarna Connect Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product.

• Uitgebreide productinformatie.

• Informatie over, en hulp bij, onderdelen en onderhoud van uw product. Husqvarna Connect gebruiken

3. Volg de instructies in de Husqvarna Connect-app

om verbinding te maken met het product en dit te registreren. Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer. Aansluiten van de acculader

1. Sluit de acculader alleen aan als de spanning en

frequentie overeenkomen met de specificaties op het productplaatje.

2. Steek de stekker in een geaard stopcontact. De LED

op de acculader licht eenmaal groen op. Let op: De accu wordt niet opgeladen als de temperatuur van de accu lager is dan 0 °C of meer dan 50 °C. Als de temperatuur hoger is dan 50 °C, laat de acculader de accu afkoelen voordat de accu wordt opgeladen. De accu opladen Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een nieuwe accu is slechts 30% opgeladen.

Let op: De accu en de acculader kunnen er anders uitzien, afhankelijk van het model, maar de procedure is hetzelfde.

3. Zorg ervoor dat het groene laadlampje op de

acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

4. Wanneer alle leds op de accu branden, is de accu

volledig opgeladen. (Fig. 27)

5. Trek aan de stekker om de acculader uit de

wandcontactdoos te halen. Trek niet aan de kabel.

6. Haal de accu uit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie. Accugegevens Raadpleeg de bedieningshandleiding van de accu voor informatie over het gebruik van de accu. Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (104 °F). De accu aansluiten op het product WAARSCHUWING: Gebruik uitsluitend originele Husqvarna-accu's in het product.

1. Zorg ervoor dat de accu volledig is opgeladen.

2. Druk de accu in de accuhouder van het product. De

accu is in positie vergrendeld als u een klik hoort. (Fig. 28)

31 - 012 - 16.05.2025OPGELET: Als u de accu niet

eenvoudig in de accuhouder kunt plaatsen, is de batterij niet correct geïnstalleerd. Dit kan schade aan het product veroorzaken.

3. Controleer of de accu goed is geïnstalleerd.

Voordat u het product inschakelt

1. Onderzoek het werkgebied. Verwijder voorwerpen

die weggeslingerd kunnen worden.

2. Controleer de snijuitrusting. Controleer of de

snijbladen scherp zijn, geen scheuren vertonen en niet beschadigd zijn.

3. Controleer of het product correct werkt. Controleer of

alle moeren en schroeven goed zijn vastgedraaid.

4. Controleer of de hendel en de

veiligheidsvoorzieningen niet beschadigd zijn en goed zijn bevestigd. Gebruik geen product met ontbrekende onderdelen of dat is veranderd ten opzichte van de oorspronkelijke specificatie. Gebruik indien nodig veiligheidshandschoenen.

5. Controleer of de afdekkingen niet beschadigd zijn en

goed vastzitten, voordat u het product bedient. Product starten

1. Houd de ON/OFF-knop ingedrukt tot de groene led

gaat branden. (Fig. 29)

2. Druk op de activeringsschakelaar om het toerental te

regelen. Het product gebruiken

1. Begin bij de grond en beweeg het product omhoog

langs de heg wanneer u de zijkanten snoeit. (Fig. 30)

2. Pas de snelheid aan voor het uitlijnen met de

3. Zorg ervoor dat de motor de heg niet raakt.

4. Houd het product dicht bij uw lichaam voor een

stabiele werkpositie. (Fig. 31)

5. Zorg ervoor dat het uiteinde van de snijuitrusting de

6. Wees voorzichtig en werk langzaam totdat alle

takken correct zijn gesneden. De hoek van het product aanpassen Het maaidek is in 8 verschillende stappen verstelbaar.

1. Verwijder de accu uit het product.

2. Trek de stelhendel omlaag. (Fig. 32)

3. Kantel het maaidek met de hendel in de geschikte

4. Laat de stelhendel los om het maaidek te

vergrendelen. De functie SavE gebruiken Dit product heeft een accubesparingsfunctie (SavE). De SavE-functie beperkt het toerental van de snijuitrusting en zorgt voor de langste bedrijfstijd van de accu. Let op: De SavE-functie zorgt niet voor een lagere zaagkracht van het product.

1. Druk op de knop SavE op het toetsenblok om de

functie te starten. De groene LED gaat branden.

2. Druk nogmaals op de knop SavE om de functie uit te

schakelen. De groene LED gaat uit. (Fig. 34) Automatische uitschakelfunctie Het product is voorzien van een automatische uitschakelfunctie die het product uitschakelt als u het 45 seconden lang niet gebruikt. Product in de transportstand zetten WAARSCHUWING: Start het product niet wanneer de hendel in de transportstand staat.

1. Verwijder de accu uit het product.

2. Gebruik de transportbeveiliging voor transport.

1. Laat de activeringsschakelaar los.

2. Druk op de ON/OFF-knop totdat de groene led uit

3. Druk op de ontgrendelknoppen op de accu en trek

de accu eruit. (Fig. 36) Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren. WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het product uitvoert.

31 - 012 - 16.05.2025 273Onderhoudsschema

WAARSCHUWING: Verwijder de accu voordat u onderhoud uitvoert. Hieronder volgt een lijst van het onderhoud dat u aan het product moet uitvoeren. Laat naast het onderhoud dat in het onderhoudsschema wordt beschreven, een servicedealer van Husqvarna regelmatig onderhoud aan het product uitvoeren. Neem contact op met uw servicedealer van Husqvarna voor informatie over de onderhoudsintervallen. Onderhoud Vóór ge- bruik Wekelijks Maande- lijks Reinig de externe onderdelen van het product. X Controleer of de ON/OFF-knop naar behoren werkt en niet beschadigd is. X Controleer of de activeringsschakelaar en de vergrendeling van de activerings- schakelaar correct werken vanuit veiligheidsoogpunt.

Controleer of alle bedieningselementen werken en niet zijn beschadigd. X Controleer of het snijblad en de beschermkap geen scheuren vertonen en niet beschadigd zijn. Vervang het snijblad of de beschermkap als deze scheuren vertonen of zijn geraakt.

Neem contact op met uw dealer om het snijblad te vervangen als dit verbogen of beschadigd is.

Controleer of de handbescherming niet is beschadigd. Vervang de beschermkap als deze beschadigd is.

Controleer of de schroeven en moeren goed zijn vastgedraaid. X Controleer of de accu niet beschadigd is. X Zorg ervoor dat de accu is opgeladen. X Controleer of de acculader niet beschadigd is. X Controleer of de standvergrendeling van het maaidek niet beschadigd is en correct werkt.

Controleer of de schroeven die de bladen bijeenhouden goed vastzitten. X Controleer de verbindingen tussen de accu en het product. Controleer de verbin- ding tussen de accu en de acculader.

1. Controleer de accu op beschadigingen, bijvoorbeeld

bijvoorbeeld scheuren.

3. Controleer of de aansluitkabel van de acculader niet

beschadigd of gescheurd is. Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.

2. Reinig de accu en acculader met een droge doek.

Houd de accugeleiderails schoon.

3. Zorg ervoor dat de aansluitingen van de accu en

de acculader schoon zijn voor dat de accu in de acculader of het product wordt geplaatst. Het snijblad reinigen en smeren

1. Gebruik een schoonmaakmiddel om hars en andere

plantendelen van de bladen te verwijderen.

2. Controleer of de messen niet zijn beschadigd. Zorg

ervoor dat de messen geen vervorming hebben. Verwijder bramen met een vijl.

3. Controleer of de messen vrij draaien.

4. Smeer de bladen voorafgaand aan langdurige

opslag. (Fig. 37) 274 31 - 012 - 16.05.2025De veerspanning van het maaidek afstellen

2. Draai de schroef rechtsom of linksom om het

maaidek eenvoudig te kantelen. Probleemoplossing Toetsenbord Probleem Mogelijke fouten Mogelijke oplossing Groene start-led knippert. Lage accuspanning. Laad de accu op. Rode fout-led knip- pert. Overbelasting. De snijuitrusting is geblokkeerd. Druk op de ON/OFF-knop om het product uit te schake- len. Verwijder de accu. Verwijder ongewen- ste materialen uit de snijuitrusting. Maak de ketting los. Temperatuurafwijking. Laat het product afkoelen. De activeringsschakelaar en de ON/OFF- knop worden tegelijkertijd ingedrukt. Laat de activeringsschakelaar los en druk op de ON/OFF-knop. Het product start niet. Vuil in de aansluitingen van de accu. Reinig de accu-aansluitingen met perslucht of een zachte borstel. Rode fout-led gaat branden. Het product moet worden onderhouden. Neem contact op met uw servicedealer. Accu 40-B220X

Symptomen Oorzaak Actie De accufoutindicator knippert. De accu is leeg. Laad de accu op. Zware werklast in combinatie met een zeer lage accutemperatuur. Laat de accu warm worden. Ver- plaats de accu bijvoorbeeld naar bin- nen of werk alleen met een lage toe- rental totdat de accu warm is. De accu werkt niet. Het bedrijfsbereik van de accu heeft de limiet bereikt. Verwijder de accu uit het product. Laat de accu rusten en druk vervol- gens op de accu-indicatorknop. De accutemperatuurindicator is AAN. De accu is te koud of te heet om te gebruiken. Houd de accu in een omgevingstem- peratuur tussen -10 °C (14 °F) en 40 °C (104 °F). Als de accu de juis- te temperatuur heeft, kan deze weer worden gebruikt.

De probleemoplossing kan verschillen voor andere accumodellen. Raadpleeg de bedieningshandleiding van de accu voor informatie over het gebruik van de accu. Gebruik alleen accu's goedgekeurd door Husqvarna.

31 - 012 - 16.05.2025 275De accutemperatuurindicator knip-

pert. De accu heeft bijna de temperatuur- grenzen bereikt. Verlaag het toerental en/of de werk- last. Houd de accu op de gewenste temperatuur tussen +10°C en +30°C voor optimale prestaties. De accutemperatuurindicator is AAN terwijl de accu in de lader is. Temperatuurafwijking, de accu is te koud of te heet om op te laden. Laat de accu afkoelen of breng de- ze naar binnen om warm te worden. Als de accu de juiste temperatuur heeft, kan deze weer laden. Gebruik de lader alleen als de omgevingstem- peratuur tussen 5°C (41°F) en 40°C (104°F) ligt. Houd de lader uit direct zonlicht. Indien het probleem zich blijft voordoen, neemt u contact op met uw dealer. De accufoutindicator gaat branden. De accu heeft een kritieke fout. Neem contact op met uw dealer. Acculader 40-C500X

Symptomen Mogelijke fouten Mogelijke procedure De oplaadindicator op de oplader is geel. De accufoutindicator op de accu brandt of de accutemperatuurin- dicator is aan. Temperatuurafwij- king, de accu is te koud of te heet om te gebruiken of op te laden. Als de accu te heet is, laat u deze aangesloten op de lader. De ingebouwde ventilator van de lader verlaagt de temperatuur van de accu. Wanneer de accu de aanbevo- len temperatuur heeft, begint het opladen automatisch. Als de accu te koud is, brengt u deze naar binnen. Wan- neer de accu de aanbevolen temperatuur heeft, gaat u verder met opladen. Houd u aan het temperatuurbereik voor gebruik, zie de gebruikershandleiding van de acculader. Houd de lader uit direct zonlicht. Indien het probleem zich blijft voor- doen, neemt u contact op met uw dealer. De oplaadindicator op de oplader is geel. De accufoutindicator op de accu brandt. De accu heeft een kritieke fout. Neem contact op met uw dealer. De oplaadindicator op de oplader is rood. De oplader heeft een kritieke fout. Neem contact op met uw dealer. Vervoer, opslag en verwerking Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijke vereisten voor gevaarlijke goederen.

• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke

De probleemoplossing kan verschillen voor andere modellen acculaders. Raadpleeg de bedieningshandlei- ding van de acculader voor informatie over het gebruik van de acculader. Gebruik alleen acculaders goedge- keurd door Husqvarna. 276 31 - 012 - 16.05.2025stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht- en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos.

• Bewaar de accu op een plaats met een temperatuur tussen 5 °C en 25 °C en niet in direct zonlicht.

• Bewaar de acculader op een plaats met een temperatuur tussen 5 °C en 45 °C en niet in direct zonlicht.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C ligt.

• Laad de accu op tussen de 30% en 50% voorafgaand aan langdurige opslag.

• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu niet in de buurt van de acculader. Laat kinderen en andere onbevoegde personen niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kunt afsluiten.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langere tijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij personen of schade aan het product tijdens vervoer en opslag te voorkomen.

• Bevestig het product stevig tijdens vervoer. Afvoer Het symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij uw lokale inzamelsysteem voor elektrische en elektronische apparatuur. Dit draagt bij aan een goed afvalbeheer aan het einde van de levensduur. Neem contact op met de plaatselijke autoriteiten, de afvalverwerkingsdienst, uw dealer of verkoper voor meer informatie. Onjuiste afvoer kan een potentieel negatief effect hebben op het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen. Let op: Het symbool staat op het product of op de verpakking van het product. Technische gegevens Technische gegevens 520iHE3 Motor Motortype BLDC (borstelloos) 36 V Gewicht

Gewicht zonder accu, kg 4,2 Gewicht met accu (standaardaccu 40-B220X), kg 5,6 Snijuitrusting Type Dubbelzijdig Bladlengte, mm 550 Snijsnelheid, sneden/min in de SavE-modus 3200 Snijsnelheid, sneden/min niet in de SavE-modus 4000 Waterbeschermingsniveau

Geluidsvermogenniveau, gemeten dB(A) 94 Geluidsvermogenniveau, gegarandeerd L

dB(A) 96 Geluidsniveaus Geluidsdrukniveau op oorhoogte van de gebruiker, gemeten in overeenstemming met EN 62841-1 en EN 62841-4-2, dB(A)

) aan de handgrepen in overeenstemming met EN 62841-1 en EN62841-4-2, m/s

De draagbare accumachines van Husqvarna die zijn gemarkeerd met IPX4 voldoen aan deze vereisten op productgoedkeuringsniveau

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaard- afwijking) van 1,5m/s

De opgegeven totale trillingswaarde is gemeten overeenkomstig een standaard testmethode en kan worden gebruikt om gereedschappen onderling te vergelijken. De opgegeven totale trillingswaarde kan ook worden gebruikt voor een voorlopige beoordeling van de bloot- stelling. 278 31 - 012 - 16.05.2025Verklaring van overeenstemming EU-verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, ZWEDEN, tel: +46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Heggenschaar met extra groot bereik en accuvoeding Merk Husqvarna Type/model 520iHE3 Identificatie Serienummers vanaf 2023 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/30/EU "betreffende elektromagnetische compatibiliteit" 2011/65/EU "betreffende beperking van gevaarlijke stoffen" 2000/14/EG "betreffende geluid buitenshuis" en dat de volgende normen en/of technische specificaties zijn toegepast: EN 62841-1:2015, EN 62841-4-2:2019 +A1:2022 +A11:2022, EN 55014-1:2017/A11:2020, EN

55014-2:1997/A1:2001/A2:2008, EN IEC 63000:2018

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden heeft een vrijwillig typeonderzoek ondergaan in overeenstemming met bijlage IX van 2006/42/EG. Certificaatnummer: 01/094/025. SMP Svensk Maskinprovning AB heeft ook overeenstemming bevestigd met bijlage V van de richtlijn 2000/14/EG van de Raad. Voor informatie over geluidsemissies, zie Technische gegevens op pagina 277

Huskvarna, 2024-01-01 Mr. Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB, ZWEDEN Verantwoordelijk voor technische documentatie
