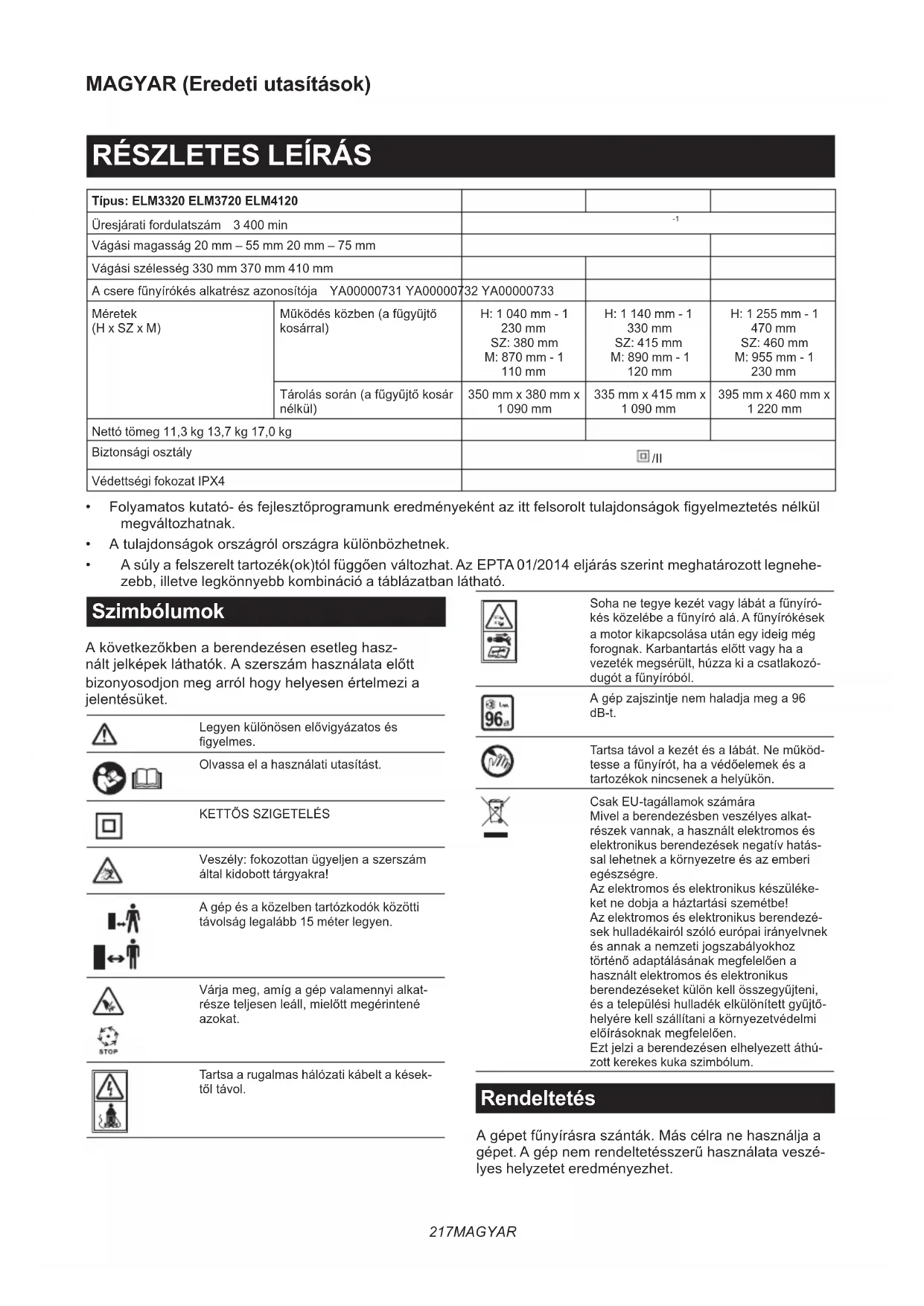

HASZNÁLATI ÚTMUTATÓ ELM3320 MAKITA

RÉSZLETES LEÍRÁS
Tipus: ELM3320 ELM3720 ELM4120
Üresjárati fordulatszám 3 400 min		-1
Vágásigamasság 20 mm - 55 mm 20 mm - 75 mm
Vágásizsélesség 330 mm 370 mm 410 mm
A csere fünyírókés alkatrész azonosítója YA00000731 YA00000732 YA00000733
Mérétek (H x SZ x M)	Mūködés közben (a fügyüjtő kosárral)	H: 1 040 mm - 1 230 mmSZ: 380 mMM: 870 mm - 1110 mm	H: 1 140 mm - 1 330 mmSZ: 415 mMM: 890 mm - 1120 mm	H: 1 255 mm - 1 470 mmSZ: 460 mMM: 955 mm - 1 230 mm
	Tárolás során (a fügyüjtő kosár nélkül)	350 mm x 380 mm x 1 090 mm	335 mm x 415 mm x 1 090 mm	395 mm x 460 mm x 1 220 mm
Netto tõmeg 11,3 kg 13,7 kg 17,0 kg
Biztonsági osztály		#/II
Védettségi fokozat IPX4

• Folyamatos kutató- és fejlesztöprogrammunk eredényeként az itt felsorolt tulajdonságok figyelmeztétés nélkül megváltozhatnak.
  A tulajdonsagok orszagról orszagra kūlönbozhetnek.
  A suly a felszerelt tartozek(ok)tol fuggoen valtozhat. Az EPTA 01/2014 eljaras szerint meghatarozott legnehezebb, illetve legkonnyebb kombinaciona tablazatban lathato.

Szimbólumok
A kõvetkezökben a berendezésen esetleg hasz-nált jelképek lathatók. A szerszám használá trolbínyosodjón meg arról hovy helyesen értelmezi ajelentésüket.
	Legyen különösen elővigyázatos és figyelmes.
	Olvassa el a használati utasítást.
	KETTŐS SZIGETELÉS
	Veszény: fokozottan ügyeljen a szerszám által kidobott tírgyakra!
	A gép és a kõzelben tartózkódók kõzötti tívolság legalább 15 mét er legyen.
	Várja meg, amig a gép valamennyi alkat- része teljesen leáll, mielottt megérinténé azokat.
STOP	Tartsa a rugalmas hálózati kábelt a kések-tól tívol.

96	Soha ne tegye kezét vagy lábát a fūnyíró-kés közelébe a fūnyíró alá. A fūnyírókések a motor kikapcsolása után egy ideig mèg forognak. Karbantartás elòtt vagy ha a gezeték megsérült, húzza ki a csatlakozó-dugó t a fūnyíróból.
	A gép zajszintje nem haladja meg a 96 dB-t.
	Tartsa tívol a kezét és a lábát. Ne mūköd-tesse a fūnyírót, ha a védőelemek és a tartozékok nincsenek a helyükon.
	Csak EU-tagállamok számáraMivel a berendezésben veszélyes alkat-részek vannak, a használt elektrromos és elektronikus berendezések negatív hatás-sal lehetnek a környezetre és az emberiegészségre.Az elektromos és elektronikus készüléke-ket ne dobá jáhlartási szemétbe!Az elektromos és elektronikus berendezé-sek hulladékairól szóló europai irányelvnek és annak a nemzeti jogszabályokhoztörtényo adaptálásanak megfeleloen a használt elektromos és elektronikusberendezések kulón kell összegyüjteni, és a telepulési hulladék elkülönített gyüjtô-helyere kell szällitani a környezetvédelmielöirásoknak megfeleloen.Ezt jerzi a berendezésen elhelyezett áthú-zott kerekes kuka szimbólum.

Rendeltetes

A gépet fünyirásra szánták. Más celra ne használaja a gépet. A gép nem rendeltetesszeru használata vesélyes helyzetet eredményezhet.

Tápfeszültseg

A szerszámot kizárolag oyan egyfazisú, valtoaramú halózatra szabad kôtni, amelynek feszültsege megegyezik az adattablaján szereplő feszültseggel. A szerszám kettos szigetelésu, ezert foldelovezetek nélkuli aljzatról is muködtethető.

A séruilt csatlakozókábelt a veszélyek megelözese érdekében a gyartónak vagy a gyartó altal megbízott szerviznek kell kicserélnie.

A 220 V és 250 V bözöttti feszültseggel rendelkezo, nyilvános kisfeszültsegü áramelosztó rendszerekben való használatra.

Az elektramos berendezesek bekapcsolásakor feszültsegedingozások léphetnek fel. Ezen készülék üzemeltete séne megfelelo áramellatasi korulmenyek között kedvezötlen hatassal lehet más berendezesek muködésere. A maximum 0,425 ohm (ELM3720) vagy 0,427 ohm (ELM4120 eseten) ertéku halózati impedancia eseten feltetelezhtoen nen lesznek negativ jelensegek. Az ehbez az eszközhöz hasznalt halózati csatlakozóbiztositékkal vagy lassu kioldási jellemzok-kel rendelkeo megszakítóval kell védeni.

Zaj

Hatalyos szabvany: EN IEC 62841-4-3

Típus Hangnyomásszint Hangteljesít	ményszint
	LpA(dB(A)) B	Zonytalanság (K) (dB (A))	LwA(dB(A)) B	Zonytalanság (K) (dB (A))
ELM3320 83 3 91,9 0,7
ELM3720 81 3 92,8 1,3
ELM4120 84 3 94,2 1,4

MEGJEGYZES: A zajkibocsats as erteke a szabvanyos vizsgalati eljarasnak megfeleloen lett merve, es segitsegevel az elektromos keziszerszamok osszehasonlithatok egymassal.

MEGJEGYZÉS: A zajkibocsátás értékének segítségével elözeten megbecsülheto a rezgésnek való kitettség mértéke.

FIGYELMEZTETES: Viseljen fulvedot!
FIGYELMEZTETES: A szerszám zajkibocsátágy adott alkalmazásnal elterhet a megadott értéktól a hasznalat modjától, különösen a feldolgozzt munkadarab fajtajétól fuggöen.
FIGYELMEZTETES: Hatarozza meg a kezeló védelmét szolgálo munkavédelmi lépèsek, melyek az adott munkafeltételek melletti vibrácios hatás becsült mertékén alapulnak (figyelembe vvea a munkaciklus element, mint például a gép leallitásanak és üresjáratanak mennyiségét az elinditäsok szama mellett).

Vibració

A vibracio teljes erteke (háromtengelyu vektorösszug) az EN IEC 62841-4-3 szerint meghatározva:

ELM3320 tipus

Rezgéskibocsátás (ah): 2,5 m/s² vagy kisebb
Bizonytalanság (K): 1,5 m/s²

ELM3720 tipus

Rezgéskibocsátás (ah): 2,5 m/s² vagy kisebb
Bizonytalanság (K): 1,5 m/s²

ELM4120 tipus

Rezgéskibocsátás (a): 2,5 m/s² vagy kisebb
Bizonytalanság (K): 1,5 m/s²

MEGJEGYZES: A rezgés teljes érteke a szabványos viszgálati eljárásnak megfeleloen lettuce, és segít-segével az elektromos keziszerszámok össehason-lithatok egymással.

MEGJEGYZES: A rezgés teljes ertékének segitsé-gével elözeten megbecsülheto a rezgésnek való kitettség merteke.

FIGYELMEZTETES: A szerszám rezgéskibocsatasa egy adott alkalmazasnál elterhet a megadott ertéktól a hasznalat modjától, különösen a feldolgozzt munkadarab fajtajától fuggöen.
FIGYELMEZTETES: Hatarozza meg a kezelo vedelmét szolgálo munkavédelmi lépeseket, melyek az adott munkafeltetelek melletti vibrácios hatás becsult mertékén alapulnak (figyembe veve a munkaciklus element, mint peldául a gép leallitásanak és uresjáratanak mennyiségét az elinditások szama mellett).

Megfelelosegi nyilatkozatok

Csak europai országokra vonatkozoan

A megfeleloségi nyilatkozatok a jelen hasznalati kézikonyv "A" mellekletében talható.

BIZTONSÁGIFIGYELMEZTETÉS

A szerszámgepekre vonatkozo altalanos biztonsági figyelmeztéték

FIGYELMEZTETES Olvassa el a szerszam-géphez mellekelt összesBiztonsagi figyelmeztetest,utasitast, illusztraciot es a muszaki adatokat. A kovetkezokben leirtutasitasok figyelmen kivul hagyasa elektromos aramutest,tuzet es/vagy sulyos sérulest eredményezhet.

Örizzen meg minded figyelmez-tétést ésutasítást a késöbbi tajekozódás érdekében.

A figyelmeztetekben szereplö "szerszámgep" kifejezes az On halózatról (vezetékes) vagy akkumulátorról (vezeték nélkuli) muködtetett szerszámgepére vonatkozik.

A munkaterület biztonsága

1. Tartsa tisztan a munkaterületet és ügyeljen a jó megvilágításra. A rendezetlen és sötét munkaterületek balesetet idézhetnek elő.
2. Ne hasznalja az elektromos szerszámokat robbanásvesélyes legkörben, úgy mint gyulékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszámok szíkrákat képeznek, amelyek meggyujthaják a porokat és párákat.
3. A szerszám használá tókzen tartsa távol a gyermekeket és a közelben tartózkódókat. A figyelem elterelódése az irányítás elvesztéséhez gezethet.

ElektromosBiztonsag

1. A elektromos szerszám csatlakozojának illenie kell a csatlakozó aljzathoz. Soha, barmilyen moledon ne módosītsa a csatlakozót. Ne használjon csatlakozóadaptert foldelt elektromos szerszàmmal. A módosītas nělkūl cisatlakozók és az ozoknak megfelelo aljzatokCsökkentik az áramütés veszélyét.
2. Kerülje el hogy a teste foldelt felületekkel erintkezzen mint pl. a vizvezetékek, radiatorok, tuzhelyek, hütogepek. Nagyobb az aramutes veszelye, ha a teste le van foldelve.
3. Ne tegye ki a gépet esonek vagy nedves körulmenyeknek. A gépbe kerul'o viz noveli az aramutes kockazatát.
4. Ne rongálja a gezetéket. Soha ne használja a gezetéket a szerszám hordozásához, vontatá-sához vagy a csatlakozóbl kihúzásához. Ölva a gezetéket höl, olajól, éles sarkaktól vagy a moźgószektól. A serült vagy összegabalyodott gezetékek novelik az áramütés veszelyét.
5. A szerszamgép kultéri hasznalata során alkalmazzon a kultéri hasznalatnak megfelelo hosszabbitôt. A kultéri hasznalatnak megfelelo gezeték alkalmazása csökkenti az aramütés

kockázát.

1. Ha elkerülhetetlen a szerszámgep nedves környezetben történő használata, akkor hasznaljon hibaáram-vedokapcsolóval (Fi) ellatott aramellátast. Ennek használata csökkenti az elektromos áramütés kockázatát.
2. Minden esetben 30mA -es vagy annal alacso- nyabb hibaaramra leoldo Fi-relevel rendelkezto tapegyseg hasznalata javasolt.
3. A szerszamgepek a felhasznalóra veszelyt nem jelentő elektromágneses mezőket (EMF) hozhatnak látre. Azonban a szívritmus-szabályozóval vagy égyé hasonlo orbosi eszközzel elő felhasznalóknak javasoljuk, hogy a szerszámgép hasznalata elott kérjék ki az eszközgyartó vagy az orvosuk tanácsat.
4. Ne érjen vizes kézzel a halózati csatlakozóhoz.
5. Ha megserült a gezeték, a biztonsági kockázatak megelözese érdekében cseréttesse ki azt a gyartóval vagy annak megbizottjával.

SzemélyiBiztonság

1. Legyen eber, figyeljen arra amit csinal es hasznalja a jozan eszét amikor villamos szerszámot muködtet. Ne hasznaljon elektrmos szerszámot amig fáradt vagy gyogyszerek, alkohol vagy kábitószer hatasa alatt áll. Pillanatnyi figyelmetlenség elektrmos szerszám hasznalata közben komoly személyi séruléshez gezethet.

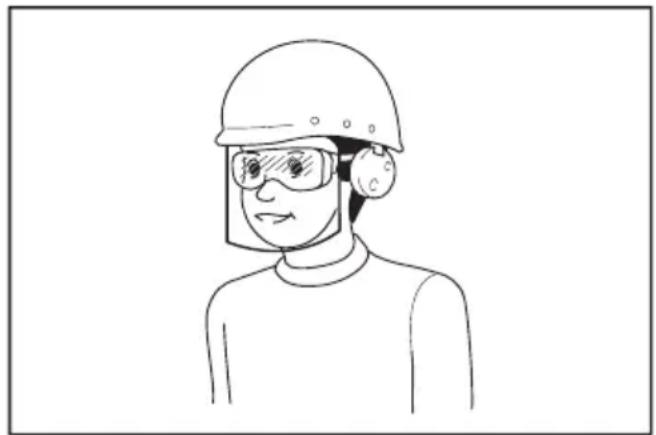

2. Hasznaljon szemelyi védöfelszerelést. Mindig viseljen védöszemüveget. A megfelelo körulmenyek megteremté erdekében használt bizzonsagi felszerelések, mint példaul a pormaszk, csuszásmentes cipó, védösisak vagy hallásvedelmi eszközokCsökkentik a szemelyi sérülések előfordulását.
3. Akadályozza meg a gép véletlenszer elindulásat. Az áramforrashoz való csatlakoztatasés/vagy az akkumulator behelyezé, illeteva a gép felemelése vagy szallitasa elott gyrozödjön meg arról, hogy a kapcsoló kikapcsolt allasban van. Szerszámgepek szallitasa kapcsológombontartott ujjal vagy szerszámgepek áram alá helyeze sebekapsolt kapcsoló mellett balesetekhezvezet.
4. Távolítsa el a beálítókulcsokat vagy segédeszközöket a gép bekapcsolása el'tt. A gép forgo részehez csatlakozó kulcs vagy egyeb beali-tóeszkö személyi sérülést okozhat.
5. Ne Hajoljon elore tulsagosan. Mindig megfeleloen szilard helyzetben es egyensulya megartasaval dolgozzon. Ez lehetové teszi az elektromos gep jobb kezelését varatlan helyzetekben.
6. Viseljen megfelelo ruhazatot. Ne viseljen bo ruhát vagy ékszereket. Hajat és ruháját tartsa tívol a MOZgo alkatrészektól. A bo ruhák, ékszerk vagy a hosszú Haj beleakadhatnak a MOZgó részekbe.
7. Ha lehetosege van porelszivo es gyujto berendezesek uzemeltetésere, gondoskodjon ezek helyes csatlakoztatasarol es megfelelo hasnalatarol. A por osszegyujtese csokkentheti a porral kapcsolatos veszelyeket.
8. Akkor is figyeljen oda és tartsa be a gépBiztonságos hasznalatára vonatkozo utasitá-sokat, ha marégóta használja a gépet, és jol

ismeri azt. Az elovigyazatossag hianya a masodperc tort része alatt sulyos serulhesz gezethet.

1. Elektromos szerszámok használatakornindig viseljen védőssemüveget a szemvédelme érdekében. A szemüvegnek megkell felelnie az ANSI Z87.1 szabvának azEgyésult Allamokban, az EN 166 szabvánnakEuropában, illetve az AS/NZS 1336 szabványnak Ausztraliaban/ Uj-Zelandon. Ausztraliaban/ Uj-Zelandon törveny irja elo az arcvedő hasznalatát is, amelybiztositja az arc védelmét.

A munkaado felelosssege, hogy a megfelelo biztonsagi vedoeszko viselésere kotelezze a szerszam kezeloit es a kozvetlen munkateruleten levo mas szemelyeket.

Elektromos gépek használata ésgondozása

1. Ne terhelje tuli az elektromos gépet. Hasznaljon az alkalmazásnak megfelelo elektromos gépet. A megfelelo elektromos szerszám jobban ésBiztonságosabban elvgzi a munkát, oyan utemben, amilyenre tervezték.
2. Ne hasznalja az elektromos szerszámot ha a kapcsolójával nem lehet azt ki-és bekapcsolni. Minden elektromos szerszám amely nem vezérel-hető a kapcsolójával veszelyes és ki kell javitani.
3. Húzza ki a csatlakozó t hálozatból és/vagy távolítsa el az akkumulátort (ha eltávolithato), mielott barmilyen beallitast vagy tartozékcse-ét végéne el a készüléken, illetve mielott tárolja. Az ilyen ovintézkedes csökkenti az elektromos szerszám véletlen bekapsolásanak veszelyét.
4. A hasznalaton kivuli elektromos szerszámokat tárolja a gyermekek altal nem hozzaférhetó helyen és ne engedje hogy az elektromos szerszámot vagy ezeket az utasításokat nem ismerő személyek kezeljék azokat. Az elektromos szerszámok veszélyesek a nem gyakorlott felhasználók kezeben.
5. Tartsa karban a szerszámgepek et es azok kiegészitőit. Ellenőrizable, hovy nincsenek-e hibás beallitások vagy beragadt mozgo részek, eltört részek, vagy barmilyen korülmeny, amely befolyasolhatja a szerszámgep muködését. Ha sérlúlest éslezle, hasznalat elótt javittassa meg a szerszámgepet. Szamos balesetet a rosszul karbantartott szerszámgepek okoznak.

6. A vagoszerszámokat tartsa élesen és tisztan. A megfeleloen karbantartott vagoeszköz amelynek élesek a vagoélei kisebb valoszinüseggel szorul a vagott anyagba és konnyebb a kezelése.

7. A szerszamgepet, kiegeszitöit, a furokat stb.
   ezen utasitasok szerint hasznalja, figyelembe
   veve a munkakornyezet et a vegrehajtando
   feladatot is. A szerszamgep tervezettol altero
   hasznalata veszelyes helyzet eredmenyezhet.

8. Tartsa szarazon, tisztan, valamint olaj- és zsirmentesen a fogantyukat/karokat és a marokfeluleteket. Amennyiben a fogantyu/kar vagy a marokfelület csuszós, az jelentösen megneheziti a szerszámgep biztonságos kezelését és irányítását varatlan helyzetekben.
9. A szerszám használá kozben ne viseljen olyan ruhaanyagból keszült védokesztyút, amely beleakadhat a szerszámba. Ha a ruhakesztý beleakad a mozgo alkatrészekbe, személyi sérulést okozhat.

Szerviz

1. Elektromos szerszámának szervizelésétBizza eredeti potalkatrészeket hasznaló képzett javitószemélyzetre. EzzelBiztositja hogy az elektromos szerszám biztonsága fennmarad.
2. A szerszám kenésekor vagy tartozékcse alatt kövesse az utasitásokat.

FünyíróBiztonsági figyelmeztét sék

1. Ne hasznalja a funyirot rossz idojarasi korulmenyek eseten, kulonosen, ha villamlas varható. Ez csokkenti a villamcsapás veszelyét.
2. Alaposan vizsgalja at a terulet elovilagat, ahol a funyirot hasznalni fogjak. A funyiro mukode se kzben karokat okozhat az elovilagban.
3. Alaposan vizsgalja at a teruletet, ahol a funyirot hasznalni fogjak, es tavolitson el\ minden kovet, botot, gezeteket, csontot es\ egyeb idegen targyat. A repuló targyak szemelyi\ sérulést okozhatnak.
4. A funyiro hasznalata elott mindig szemrevetelezessel ellenorize, hogy a penge es a pengeszerelveny ne legyen elhasznalodott vagy serult. Az elhasznalodott vagy serult alkatreszek novelik a serules kockazatat.
5. Hasznalat elott ellenorizze, hogy a tapkabel es a hosszabbito kabelek nem serultek-e, illetve nem oregedettek-e el. Ne hasznalja a funyirot serult vagy hibas kabelle. Ha a kabel a hasznalat soran megserul vagy elhasznalodik, kapcsolja ki a funyirot, es ne erintse meg a kabelt, mielott levalasztja a halozatról. A serult tapkabel vagy hosszabbto kabel aramutest, tuzet es/vagy sulyos serulest okozhat.
6. Gyakran ellenorizea fufelfogó esetleges kopását vagy eldeformálódását. Az elhaszná-lódtt vagy sérult fufelfogó novelheti a sérulés kockázatát.
7. Tartsa a pengevedoket a helyukon. A pengevedoknek a helyukon kell lenniuk mukodokepes allapotban es helyesen felszerelve. A laza, serult vagy nem megfeleloen mukod o pengevedo szemelyi serulest okozhat.
8. Ne engedje, hogy tormelék kerüljön a hʊtólég-beömlökbe. Az elzarodt legbeömlök és a tormelék tulmelegedest vagy tuzveszelyt okozhatnak.
9. A funyiro hasznalata kozben mindig csuszas-gatló munkavedelmi labbelit viseljen. Ne

muködtesse a fünyirot mezitlab vagy nytott szandálban. Ez csökkenti a mozgo kessel történő erintkezés okozta lábfej-sérulés esélyét.

1. A funyiro hasznalata kozben mindig hosszú nadragot viseljen. A repuló tárgyaknak kitett börfelület noveli a sérules valoszünuségét.
2. Ne muködtesse a fünyirót nedves fuben. Sétála haladjon, soha ne fusson. Igy elkerülheti az elcsuszás és eleses kockázatát, ami személyi sérulést okozhat.
3. Ne hasznalja a funyirot tul meredek lejtön. Igy elkerülheti a gép feletti uralom elvesztésénék, az elcsuszásnak és az elesesnek a kockázatát, am személyi serülést okozhat.
4. Ha lejtón dolgozik, ügyeljenarra, hogyBiztosan alljon, a lejtón keresztirányban dolgozzonés soha sem felfelé vagy lefelé haladjon, iranyvaltaskor pedig kulönös ovatossaggal jarjon el. Igy elkerülheti a gep feletti uralom elvesztésenek, az elcsuszásnak és az elesesnek a kockázata, am személyi sérulest okozhat.
5. Különösen ovatosan járjon el tolatáskor, illetve amikor a funyírot maga felé húzza. Mindig figyeljen a környezetére. Ez csökkenti a mückedes kózbeni megbotlas kockázatát.
6. Tartsa távola tapkábel a kesektol. A sérult tap-kabel elektramos áramütest, tuzet és/vagy sulyos sérulést eredmenyezhet.
7. Kapcsolja ki es huzza ki a halozati csatlakozot, ha a kabel össegabalyodott vagy megsérult. Az össegabalyodott vagy serult kábelek novelhetik az aramutés veszelyét.
8. Ne érjen a kesekhez és mas veszelyes mozgo alkatrészekhez, amikor meg mozgásban vannak. Igy csökkenti a mozgo alkatrészek okozta sérlés kockázatát.
9. Az elakadt anyag eltavolitásakor vagy a funyiro tisztitásakor ügyeljenarra, hogy az osszes fokapcsoló ki legyen kapcsolva és a tapvezeték le legyen valaszta. A funyiro varatlan beindulasa sulyos személyi serülèssel jarhat.

TovábbiBiztonsági figyelmeztetések

Oktatas

1. Figyelmesen olvassa el az utmutatot. Sajatitsa el a funyiro helyes hasznalatat es a kezeloszervek mukodteteset.
2. Soha ne engedje, hogy gyermekek vagy ezenutasitásokat nem ismerő személyek használják a fünyirot. Előfordulhat, hogy a helyi törvenyek rendelkeznek a kezelő életkorát illetoen.
3. Ne muködtesse a fünyirot, ha emberek - külö-nosen gyermekek - vagy háziallatok tartózkodnak a közelben.
4. Ne feledje, hogy a kezelő, illetve felhasznaló felelos a balesetekért vagy a mas személyekkel vagy tulajdonnaI szembeni veszélyhelyzetekért.

Felkeszules

1. A fünyiras elöttt a terülen ne legyenek más emberek. Állitsa le a fünyirot, ha valaki más is a területre lép.

2. Ne helyezze be a kulcsot a fünyiroba, amig az nem all készen a hasznalatra.

3. Figyeljen a lyukakra, kerékvágásokra, kiemel-kedesekre, sziklábra és mas rejtett tárgyakra. Az egyenetlen terep elcsuszással és elsesse láró balesetet okozhat. A magas fü akadályokat rejthet.

4. Ne tegye be vagy vegye ki a kulcsot esoben. Muködtétés

1. Allitsa le a funyirot, vegye ki a kulcsot, es gyozodjon meg arrol, hogy minded mozgo alkatresz teljesen leallt

2. minded alkalommal, amikor magara hagyja a funyiro;

3. akadályok vagy eltömódések elhárítasa elött;

4. Ellenőrzés, tiszítás vagy a fünyirón való munkavégzs elött.

5. Ha a funyiro egy idegen targyba utkozik, kovesse az alabbi lepeseket:

6. Allitsa le a fünyirót, engedje el a kapcsolókart és varjon, amig a kés teljesen leáll.
   Vizsgalja at alaposan a funyirot, hogy megkeresse az esetleges kurosodasokat.
   Cserelje ki a kest, ha az barmi modon karosodott. A funyiro tovabbi hasznalata elott javitson ki minded karosodast.

7. Ha a fūnyíró rendellenenesen vibránlí kezd, vagy bármi szokatlant jelenseget észlel, azonnal kövesse az alábbi lépéseket:

8. Allitsa le a fynyrot, engedje el a kapcsolokart es varjon, amig a kés teljesen leall.
   Ellenorizze a seruliseket, es cserelje ki vagy javitsa ki a serult alkatreszeket.
   Ellenörizze és húzza meg a laza alkatrészeket.

9. Soha ne használjá a fünyirot hibás védöele-mekkel vagy biztonsági eszközök nélkül, pél-dául a terelöelemek és/vagy a fügyüjtő kosár felszerelése nélkül.

10. A funyirotCsak napkozben vagy kelloen eros mesterségés megvilagitás mellett hasznalja.

11. A funyirot ovatosan, az utasitasoknak megfeleloen inditsa be, es labat tartsa kello tavolsagra a kes(ek)tol.
12. Ügyeljen a fünyirok sékre, mivel lab- és kézsé-rülseket okozhatnak.
13. Várja meg, mig a kések leállnak, ha a fünyirot egy nem füves területen valo áthaladás érdekében meg kell donteni, vagy amikor a fünyirot a levágando területhez/ területrol szállitja.
14. Ne dontse meg a fūnyirot a motor bekapcsolá-sakor, kivéve, ha a fūnyirot a beinditáshoz meg kell donteni. Ebben az esetben se dontse meg jobban a szükségésnel, és a fūnyirot a kezeló-vel ellentétes oldalát megemelve dontse meg. Mielott a fūnyirot Újra a földre teszi mindig ügyeljen arra, hogy mindkét keze a muködtétési helyzetben legyen.
15. Ne tegy kezét és labatforgó alkatrészek alá vagy azokhoz közel. A kidobonyilast mindig tartsa szabadon.
16. Mindig tartsa szilardan a fogantyut.

17. Ne fogja meg a csupasz késeket vagy vagoéleket, amikor felemeli vagy megtartja a fynyirót.

18. Tartsa kezét és labat távol a forgo késektöl. Vigyázat - A kések a fünyíró kikapcsolása után meg szabadon forognak.

19. Ha a fūnyiro rendelkezik vágasi magassagot beallitó funkcióval, soha ne的概率jia meg a fūnyiro mūködése kōzben állitani a vágasi magassagot.
20. Engedje el a kapcsolokart, es varjon, amig a kesek forgasa leall, mielott felhajton, osvemyen, uton es kavicsos teruleten menne at. Vegye ki a kulcsot akkor is, ha eltavolodik a funyirotol, hogy felveygen valamit, vagy elveygen valamit az utbol, vagy barmely mas okbol, amely elvonhatja a figyelmet a vegzett munkatol.
21. Ne inditsa el a funyirot, amikor a kidobonyilas elott all.
22. Soha ne irányitsa senki felé a kilökott anyagot. Ne irányitsa a kilökott anyagot egy fal vagy akadály felé. Az anyag visszapattanhat a kezelő irányába. Àlítsa le a kest, amikor kavicsos területen megy keresztül.
23. Ne húzza visszaféle a fünyirot, ha nem fel-tétlenül szükséges. Haarra kényszerül, hogy hátrahúzza a fünyirot egy keritestól vagy más hasonlo akadálytól, nezzen lefelé és hátra, mielott és miközben hátraféle mozog.
24. Kapcsolja ki a motort, és varja meg, amig a kés teljesen leall, mielott eltávolitja a felfogót. Vegye figyelembe, hogy a kések a kikapcsolás után meg mozognak.
25. Ha sáros talajon, nedes lejtön vagy csúszós helyen használja a gépet, figyeljen oda a lábtartására.
26. Kerülje el a rossz környezetben történő munkavégzest, ahol varhatoan no a kimerültseg.
27. Ne használja a gépet rossz idöben, ha a látasi viszonyok korlátozottak. Ellenkező esetben eleshet vagy hibásan muködtetheti a gépet a rossz látasi viszonyok miatt.
28. Ne merítse bele a gépet egy tocsába.
29. Ha az esö miatt nedves levél vagy piszok tapad a szivonyilásra (szellózóablakra), távolítsa el.
30. Ne használjá a gépet hóban.
31. Ha a levagott fü nedves, valószinüleg eltödest okoz a gép besejében. Rendszeresen ellenorizze a gép állapotát, és szükség esétén távolitsa el a beletapadt füvet.
32. A gép muködtetéskor figyeljen oda a csövekre és gezetékekre.

Karbantartás és tárolás

1. Rendszeresen vizsgálja és tartsa karban a funyiröt.
2. A berendezésBiztonságos muszaki allapotanakbiztositasa érdekében acsavarok es anyak mindig legyenek szorosra meghuzva.
3. Gyakran ellenorizze a fugyujto kosar esetleges kopasat vagy eldeformalodasat. A taroLashoz mindig gyozodjon meg arrol, hogy a fugyujto kosar ures. Cserelje ki az elhasznalodott fugyujto kosarat egy uy gyari cseredarabbal.
4. Csak a kězikönyvben megadott eredeti gyártói késeket használja.
5. Legyen ovatos a funyiro beallitasa soran,

nehogy beszoruljon az ujja a MOZgo kések és a fünyiro rogztitet alkárészei böze.

1. Rendszeresen ellenorizze a kesrogzito csavar megfelelo feszessegét.
2. Tárolás elott mindig hagyja lehulni a fünyirot.
3. A kések szervizelése során ne feledje, hogy a kések elmozdithatok meg kikapcsolt áramfor-rás esétén is.
4. Soha ne távolítsa el aBiztonsagi berendezé-seket,ésne nyuljon hozzájuk.Rendszeresen ellenorizze a megfelelo mukodésüket.Soha ne tegyen semmit,ami megzavarhatja abiztonsagi berendezes tervezett mukodését,vagy csokkentheti abiztonsagi berendezés altal nyujtott védelmet.
5. Ne hagyja a gépet orizetlenül kultierten az esöben.
6. Ne mossa a gépet nagynyomásu vizzel.
7. A gép tárolásakor kerülje a kozvetlen napsütest es az esot, és olyan helyen tárolja, amely nem forróssodik fel es nem pársodik be.
8. Vizsgalatot vagy karbantartast oyan helyen végezzen, ahol el lehet kerünlı az esöt.
9. A gép használata után távolitsa el a rátapadtpiszkot,és teljesen száritsa meg a gépettárolás elott.Az évszaktól es a területtól fuggöenfennáll a fagyás miatti meghibásodás kockázata.

Elektromos biztonság

1. Kerülje a veszelyes környezetet. Ne használja a gépet nyirkos, nedves helyen, és ne tegye ki esőnek. A gépbe kerulő viz noveli az áramütés kockázatát.

ÖRIZZE MEG EZEKET AZ UTASİTÁSOKAT.

FIGYELMEZTETES: NE HAGYJA, hogy (a termek tobbszöri hasznalatabol eredö) kenyelem és megszokás valtsa fel a termek biztonsági elóirásainak szigoru betartásat. A HELYTELEN HASZNÁLAT és a hasznalati utmutatóban szereplőbiztonsági elóirások megszegese súlyos személyi sérülsekhez gezehet.

FONTOS BIZTONSÁGISZABÁLYOK

FIGYELMEZTETES: Olvassa el az osszesBiztonsagi figyelmeztetest es utasitast. Ha nem tartja be a figyelmeztetekeket es utasitasokat, akkor aramutes,tuz es/vagy sulyos serulés kovetkezhet be.

Örizzen meg minded figyelmez-tétét est esutasítast a késöbbi tajekozódás erdekében.

1. Ügyelni kellarra, hogy gyermeknekjatszhassanak a funyiroval.
2. Soha ne engedje, hogy gyermekek vagy ezenutasitásokat nem ismerő személyek használják a fünyirot. Előfordulhat, hogy a helyi törvenyek rendelkeznek a kezelő életkorat illetöen.
3. Ne muködtesse a fünyirot, ha emberek - kulönosen gyermek - vagy háziállatok

tartózkodnak a közelben.

1. Ne feledje, hogy a kezelö, illetve felhasznaló felelos a balesetekert vagy a mas személyekkel vagy tulajdonnal szembeni veszelyhelyzetekert.
2. A fūnyíró használata kōzben megfelelo lábbelit és hosszú nadragot viseljen. Ne mūködtesse a fūnyirot mezītláb vagy nyitott szandálban. Kerülje a laza, vagy lógo részekkel, szalagokkal rendelkező ruhák vagy ékszerek viselését. Ezeket a MOZgó alkatrészek becsiphetik.
3. Elektromos szerszámok használatakornindig viseljen védőssemüveget a szemvédelme érdekében. A szemüvegnek megkell felelnie az ANSI Z87.1 szabványnak azEgyesult Allamokban, az EN 166 szabványnakEuropában, illetev az AS/NZS 1336 szabványnak Ausztraliaban/ Uj-Zelandon. Ausztraliaban/ Uj-Zelandon törveny irja elo az arcvedő hasznalatát, amelybiztositja az arc védelmét.

A munkaado felelosssege, hogy a megfelelo biztonsagi vedoeszkoz viselésere kotelezze a szerszam kezeloit es a kozvetlen munkateruleten levo mas szemelyeket.

1. Hasznalat elott ellenorizze, hogy a tapkabel nem serrt-e, illetve nem oregedett-e el. Amennyiben a kabel hasznalat soran megserul, haladektalanul huzza ki a halozatbol. Ne nyuljon a kabelhez, mielott kihuzta volna a halozatbol. Ne hasznalja a funyirot serult, vagyhibas kabelleI.
2. A funyirótCsak napkozben vagy kelloen eros mesterségés megvilágitás mellett hasznalja.
3. Kerülje a fünyiro használatat nedves fuben.
4. Soha ne használja a fünyírótsöben.
5. Mindig tartsa szilardan a fogantyut.
6. Lejtón mindigBizonyosodjon meg lába kello megtámasztásaról.
7. Sétálva haladjon, soha ne fusson.
8. Ne fogja meg a csupasz késeket vagy vagoéleket, amikor felemeli vagy megtartja a fünyirót.
9. Fizikai allapot - Ne hasznalja a fynyirot, hadrog, alcohol vagy gyogyszer hatasa alatt all.
10. Tartsa kezét és labat távol a forgo késektő. Vigyázat - A kések a fünyíró kikapcsolásá után meg szabadon forognak.
11. Csak a kezikonyvben megadott eredeti gyartoi késeket használja.
12. Gondosan ellenőrizable a késeket a hasznalat elött, repedések vagy sérülèsek tekintéténye.

Azonnal cserélje ki a megrepest vagy séruilt keseket.

1. A funyirás elöttt a területen ne legyenek más emberek. Àllitsa le a funyirot, ha valaki más is a területre lép.
2. Távolítsa el az idegen anyagokat, peldául koveket, drótokat, palackokat, csontokat és nagyobb botokat a területrol, hogy elejét vegye a személyi sérülésnek vagy a fünyiro károsodásanak.
3. Ha barmi rendellenességet eszlel, azonnal allitsa le a gépet. Kapcsolja ki a fünyirot, és húzza ki a tapkábelt a halózataból. Ezt követően vizsgálja meg a fünyirot.
4. Soha ne probálja beallitani a kerék magassagat, mig a fūnyiro muködik.
5. Engedje el a kapcsolokart, es varjon, amig a kesek forgasa leall, mielott felhajton, osventyen, uton es kavicsos teruleten menne at. Huzza ki a tapkabelt a halozatbol, ha magara hagyja a funyirot, peldaul, hogy eltavolitson valamit az utjabol, vagy barmilyen mas okbol, ami elvonhatja a figyelmet a tevekenysegról, amit vgeez.
6. A funyiro kese altal megutt targyak sulyos szemelyi serulest okozhatnak. A gyepet mindig korultekintoen meg kell vizsgalni, es minded funyiras elott el kell tavolitani minded objektumot.
7. Ha a funyiro egy idegen targyba utkozik, kovesse az alabbi lépeseket: - Allitsa le a funyirot, engedje el a kapcsolokart es varjon, amig a kés teljesen leall. - Huzza ki a tapkábelt a halózatabol. - Vizsgalja at alaposan a funyirot, hogy megkeresse az esetleges károsodásokat. - Cserelje ki a kest, ha az barmi modon károsodott. A funyiro tovabbi hasznalata elott javitson ki minded károsodast.
8. Gyakran ellenörizze a fugyujto kosár esetleges kopásat vagy eldeformálódásat. A tárolashoz mindig győzödjön meg arról, hogy a fugyujto kosár üres. Cserélje ki az elhasználódott fugyujto kosarat egy új gyári cseredarabbal.
9. Különösen ovatosan járjon el tolatáskor, illetve amikor a fünyirót maga fele húzza.
10. Várja meg, mig a kések leállnak, ha a fünyirot egy nem füves területen valo áthaladás érdekében meg kell dōnteni, vagy amikor a fünyirot a levágando területhez/ területrol szállitja.
11. Soha ne használja a fünyirot hibás védöelemekkel vagy biztonsági eszközok nélkül, pél-dául a terelöelemek és/vagy a fügyüjtő kosár felszerelése nélkül.
12. A funyirót ovatosan, az utasításoknak megfeleloen inditsa be, és labát tartsa kello távolságra a kés(ek)tól.

13. Ne dontse meg a fūnyirot a motor bekapcsolásakor, kiveve, ha a fūnyirot a beinditáshoz meg kell donteni. Ebben az esetben se dontse meg jobban a szükségesnel, és a fūnyirot a kezelóvel ellentêtes oldalat megemelve dontse meg. Mielött a gépet üjra a foldre teszi mindig ügyeljen arra, hogy mindkét keze a mūködtési helyzetben legyen.

14. Ne inditsa el a funyirot, amikor a kiszoró nyilas elott all.

15. Ne tegy kezét és lábát forgo alkatrészek alá vagy azokhoz kölzel. A kiszóró nyilást mindig tartsa szabadon.
16. Ne szállítsa a fünyírót bekapcsolt allapotban.
17. Allitsa le a fūnyirot Ḍ es húzza ki a csatlakozót az aljzataból. Gyōzōdjön meg arról, hogy minded MOZgó alkatrész teljesen leállt - minden alkalommal, amikor magára hagyja a fūnyirot, - akadályok vagy eltömòdések elharitása elött, - Ellenörzsés, tisztitás vagy a fūnyirol valo munkavégzes elött, - idegen tárgyba utközés után. Vizsgálja át a fūnyirot, hogy nem serült-e meg, és vegezze el a szükséges javításokat az ismetelt elinditás és hasznalat elött.
18. Ha a fünyiro szokatlan modon kezd vibrálni (azonnali ellenörzés) - Ellenörizze, hogy nem károsodott-e, - cserélje ki vagy javitsa meg a serulta alkatrészeket, - Ellenörizze és húzza meg a laza alkatrészeket.
19. Legyen ovatos a funyiro beallitasa soran, nepohgy beszoruljon az uja a MOZgo kések es a funyiro rogztitet alkatreszei kozé.
20. A lejtokon oldaliranyba haladjon at, ne lefelé vagy felfele. Különosen ovatosan jarjon el a lejtön valo iranyvaltaskor. Ne vegezzen funyirast tul meredek lejtokon.
21. Ne mossa tomlövel, kerülje el, hogy viz kerüljön a motorba és a villamos csatlakozásokba.
22. Rendszeresen ellenorize a késrögzító csavar megfelelo feszességot.
23. A berendezésBiztonságos muszaki allapotánakbiztositasa érdekében acsavarok es anyak mindig legyenek szorosra meghuzva.
24. Ügyeljen arra, hogy az egyik kés forgása.masik kések forgását okozhatják.
25. Tárolás elótt mindig hagyja lehülni a fünyirót.
26. A kések szervizelése során ne feledje, hogy a kések elmozdithatok meg kikapcsolt áramfor-rás esétén is.
27. ABiztonsag erdekében cserelje ki a kopott vagy seruI alkatrészeket.Csakeredeti potalkatrészeket es tartozekokat hasznaljon.
28. Elektromos szerszámának szervizelésétBizza eredeti potalkatrészeket hasznaló képzett javitószemélyzetre. Ezzelbiztositja hogy az elektromos szerszám biztonsága fennmarad.
29. A szerszám kenésekor vagy tartozékcse alatt kövesse az utasításokat.
30. A fogantyukat/karokat tartsa szarazon, tisztan, valamint olaj-és zsirmentesen.
31. Ellenorizze, hogy a tapellatas feszültsege és frekvenciája megfelel-e az azonosito tablan megadott muzsaki adatoknak. Javasoljuk egy 30 mA-es vagy annal kisebb kioldásí áramú megszakító (foldzárlat-megszakító) vagy egy érintésvédö kapcsoló hasznalatat.
32. A keszüléket nem hasznalhatjak 8 évnel fiatalabb gyermekek, valamint csökkent fizikai,

erzekelési vagy ertelmi képességu szemelyek, illetve olyanok, akiknek nincs meg a tapasz-talatk es tudasuk ehvez, kiveve, ha valaki aBiztonsagos hasznalatra megtanitja öket, ismerteti veluk a lehetséges veszélyeket, és a hasznalat kozben felügyeli öket. A keszülék tisztitásat és karbantartásat felügyelet nélkülig ygermekek ne végezék.

Fennmarado kockazatok

Ha a terméket mindedBiztonsagi kovetelmenynek megfeleloen üemelteti, akkor is maradnak lehseges sérulési es károkozási kockázatok. A termek szerkezétbeól es tervezéséból adódoan a kovetkezö veszelyek allhatnak fenn.

1. A rezgéskibocsátárból származo egészségka-rośodás, ha a terméket hosszú idokón keresztül használják vagy nem kezelik megfeleloen és nem tartják rendesen karban.
2. Töröttt szerszámok alkalmazása vagy rejtét tár-gyak hasznalat kozbeni hirtelen utese miatti serú-lesek és anyagi károk.
3. Repuló tárgyak által okozott sérülèsek és anyagi károk veszélye.

FIGYELMEZTETES: A termek mukodés kob- ben elektromagnes mezot gerjeszt. Bizonyos körülmenyek kozott ez a mező zavarhatja az aktiv vagy passziv orvosi implantatumokat. A sulyos vagy haláos sérulés kockázatanak elkerulése érdekében javasoljuk, hogy az orvosi implantatumot visel személyek konzultáljanak az orvosukkal és az orvosi implantatum gyártójával a termek muködtetese elott.

ÖRIZZE MEG EZEKET AZ UTASITÁSOKAT.

FIGYELMEZTETES: NE HAGYJA, hogy (a termek tobbszöri hasznalatabol eredö) kenyelem és megszokás valtsa fel a termek biztonsági elöirásainak szigoru betartásat.

A HELYTELEN HASZNÁLAT és a használati utmutatóban szereplöBiztonsági előirások megszegése súlyos személyi sérülsekhez gezehet.

ÖSSZESZERELEŠ

VIGYAZAT: Mielott barmilyen munkalatot végéne rajta, mindigBizonyosodjon meg arról hogy a szerszámot kikapcsolta és a halózatról lecsatlakoztatta.

A fogantyú összeszerelése

1. Vegye le a felso fogantuyt a gep foegsegerol.
   Abra1: 1. Felso fogantyú
2. Lazitsa meg a marokanyakat.
   Abra2: 1. Marokanya

3. Húzza a fogantyúkissé kifelé, majd emelje fel.
   Abra3: 1. Fogantyú

4. Allitsa be a fogantyu magassagat ugy, hogy a nyilat egy vonalba hozza a jelzessel.
   Abra4: 1. Marokanya 2. Jel 3. Nyil

5. Húzza meg a marokanyák.
   Abra5: 1. Marokanya

6. Csatlakoztassa a felsö fogantyút uyg, hogy a karokat kivülrol beilleszt i a fogantyúba, majd meghúzza az anyákata csavarkulccsal a fogantyu rogzítéséhez.

Abra6: 1. Kar 2. Anya
7. A kábeleket rögzítse az abrán latható modon.
Abra7: 1. Rogzito

A fügyüjtő kosár felszerelése

1. Csatlakoztassa a fugyujto kosar csovet a kerethez.
   Abra8: 1. Cso 2. Keret
2. Nyissa ki a hatso fedelet.
   Abra9: 1. Hátso fedel
3. Akassza a fugyujto kosarat a gep hatso felere.
   Abra10

A fugyujto kosar eltavolitasahoz a felszerelési eljarast hajtsa végre, forditott sorrendben.

A hosszabbíto kábel csatlakoztatása

FIGYELMEZTETES: A hosszabbito kabelnek a gep csatlakozodugojahoz tortenocsatlakoztatasakor gyozodjon meg rola, hogy a kapcsolokar fel van engedve, es a tapkabel nincs bedugva a halozatba.
FIGYELMEZTETES: Nedves kezzel ne csat-lakoztassa vagy huzza ki a hosszabbitó kábelt.

MEGJEGYZES: A hosszabbito kabelnek a gép csatlakozódugojahoz történ osatlakoztatásakor győzödjön meg arról, hogy az teljesen be van dugva az aljzatba.

A hosszabbitó kabel csatlakoztatásakor a kabelt az abrán lathato modon füzze à t a fogantyún levő horgon, hogy megakadályozza a dugóra eső tulzott megterhelés miatti véletlenszerú kihuzódást.

Abra11: 1. Horog 2. Hosszabbito kabel

A MÜKÖDÉS LEÍRÁSA

A funyirasi magassag beallitasa

FIGYELMEZTETES: Mielott beallitja a fynirasi magassagot, huzza ki a hosszabbito kabelt a tapfeszultségbol, es ellenorizze, hogy a kések teljesen lealltak-e.
FIGYELMEZTETES: Soha ne tegy a funyiro ala a kezét vagy a labat a funyirasi magassag beallitasakor.

A fünyirasi magassagot 20 mm-tol 55 mm-ig (a ELM3320/ELM3720 esetében) es 20 mm-tol 75 mm-ig (a ELM4120 esetében) lehet allitani. A fünyirasi magassagot 3 (az ELM3320/ELM3720 esetében) es 7 fokozatban (az ELM4120 esetében) lehet beallitani.

ELM3320/ELM3720 esétén

Abra12: 1. Beallito kar

ELM4120 eseten

Abra13: 1. Beallito kar
Az egyik kezével tartsa a fogantyút, és a masik kezével mozgassa a beallito kart.
Abra14: 1. Beallito kar

MEGJEGYZÉS: Végezzen probanyirast egy kevésbé feltūnō helyen, és allītsa be a kivist magassagot.

A kapcsoló használata

FIGYELMEZTETES: A szerszám bedugása elött mindig Ellenörizze, hogy a kapcsolókar megfeleloen mukodik-e, és elengedve az „OFF" állasba kerül.
FIGYELMEZTETES: Az OnBiztonsaga erdekeken ez a gep egy reteszelogombbal van felszerelve,ami meggatolja a szerszam veteletlen beindulasat. Soha ne hasznalja a gepet, ha az akkor is beindul, amikor On a reteselogomb megnyomasa nelkul huzza meg a kapcsolokart. Javitasert forduljon a helyi Makita szervizkozponthoz..
FIGYELMEZTETES: Soha ne iktassa ki a reteszelo funkciot, es ne ragassza le a reteszelogombat.

MEGJEGYZES: Ne huzza fel erovel a kapcsolokart anelkul, hogy a reteszelogombat lenyomta volna. A kapcsol oeltorhet.

A gép indításához nyomja meg a reteszelógombot, majd húzza fel a kapcsolókart. A gép leállításához engedje el a kapcsolókart.

Abra15: 1. Kapcsolokar 2. Reteszelogomb

A fügyüjtö kosár szintjelzöje

A fugyujt'o kosar szintjelzoej a funyiras soran nyitva van, ha a fugyujt'o kosar nincs tele. Ha a funyiras soran a fugyujt'o kosar megtelik, a szintjelzo becsukodik. Ha a fugyujt'o kosar megelt a funyiras folytatasa elott uritse azt ki.

Abra16: 1. Szintjelzó
Abra17: 1. Szintjelzó

A fogantyuk magasságanak beállítása

A fogantyu magassaghat harom fokozatban lehet beaIitani. Lazitsa meg a marokanyakat, mikzben tartja a fogantyut, a nyil valamelyik jelhez tortenio igazitasaval allitsa be a fogantyu magassaghat, majd huzza meg a marokanyakat.
Abra18: 1. Marokanya 2. Jel 3. Nyil

Motorvédelem (tularamréle)

FIGYELMEZTETES: Ha a gép muködtetese kozben hirtelen leall, engedje fel a kapcsolókat, es húzza ki a hosszabbitot. Ellenkező esetben a gép hirtelen ujraindulhat és sérülest okozhat.
AVIGYAZAT: Mielott eltavolitaná a kest akadályozó tárgyat, vegyen fel kesztýut, és húzza ki a hosszabbitó kábelt az aljzataból.

Ha a levágott fú vagy egy idegen tárgy beszorul a géptest besejébe, akkor a gep, a motor védelme érdekében automatikusan leall (tularamrelé). Ebben az esetben húzza ki a hosszabbito kabelt az aljzatból, távolitsa el az akadast okozó tárgyat, és bekapcsolás elott hagyja néhány percig lehülni agépet.

MEGJEGYZÉS: A tularamrelé akkor aktivalódk, ha nedes vagy hosszú fü kerul a géptest belsejébe.

MUKÖDTÉS

Fünyirás

FIGYELMEZTETES: Funyiras elott takaritsa el a botokat es koveket a nyirando teruletrol. Tovabbá, elore távolitson el minded gyomot a nyirando teruletrol.

Abra19
FIGYELMEZTETES: Mindig viseljen vedoszemüveget vagyBiztonsagi szemüveget oldalpajzzsal, a funyiro hasznalata soran.
AVIGYAZAT: Ha a levagott fu vagy egy idegen targy elakadt a funyiro hazaban, kapcsolja ki a gépet es huzza ki a hosszabbito kabelt az aljzatabol. A fu vagy az idegen targy eltavolitasa elott vegyen fel kesztutyut.
A VIGYAZAT: A gép mūködtét sékor gondoskod-jon róla, hogy felszerelje a fūkosarat.

MEGJEGYZÉS: A gépet kizárolag fünyírasra használja. A géppel ne nyirjon gyomokat.

Fünyiráskor mindkét kezével szilardan tartsa a fogantyút.

Abra20

A funyirás javasolt sebesege négy masodpercenként körülbelül egy meter.

Abra21

Kezdje a fünyirast a halózati csatlakozó közelében, igy a hosszabbíto kabel nem akadályozza mûveletet.

Abra22: 1. Aljzat 2. Hosszabbito kabel

Ne engedje, hogy a hosszabbitó kabel a gép alatt haladjon, vagy abba beleakadhasson.

Abra23
Abra24

A fūnyiro házának mindkét oldalán talālható vonal segít a fūnyirás szelességének meghatározásaban. Használja a vonalakat iránymutatasként, savokban nyírja a füvet. A lenyírt fú egyenletessege érdekében, a korábban már lenyírt sáv felère, egyharmadára áfedve vegezze a fūnyírást.

Abra25: 1. Fünyirásisi szélesség 2. Atfedö terület 3. Vonal

Minden egyes alkalommal valtozatta meg a fynirás irányát, hogy megakadályozza a fuszálak egyirányudolésébol eredó mintázat kialakulását.

Abra26

Idszakosan ellenorizze a fugyujto kosarban levó lenyirt füvet. Uritse ki a kosarat, mielott megtelne. Minden rendszeres ellenorzés elott allitsa le a gépet.

MEGJEGYZES: Ha a funyiro fugyujto kosara megetlik, az akadalyozza a kés sima forgasat es tulterheli a motort, ami meghibasodashoz gezethet.

Hosszú füves gyep nyírasa

Ne probálja meg egyszerre lenyírnì a hosszúra nott füvet. Ehelyett inkább tòbb lépésben nyírjá le a füvet. A fūnyírasok kozött hagyjon egy-két napot, hogy a fü egyenletes legyen.

Abra27

MEGJEGYZÉS: A fü elhalhat, ha a hosszúra nott füvet egy menetben kivánja rovidre vagni. A levagott fü eltömitheti a funyiro besejét.

Szegélyvágás

Szegély vágásakor ügyeljen arra, hogy a gép et szegély mentén mozgassa.

Abra28

KARBANTARTÁS

FIGYELMEZTETES: Mielott karbantartana a gépet, húzza ki a hosszabbitó kábelt a tapfe-szültsegból, és ellenörizze, hogy a kések teljesen leálltak-e.

VIGYAZAT: A karbantartas soran mindig viselen kesztyut.

A termek BIZTONSAGANAK es
MEGBIZHATOSAGANAK fenntartasa erdekében a
javitasokat és mas karbantartasokat vagy beallitasokat
a Makita hivatalos vagy gyári szervizközpontjaban
kell elvegezni, mindigCsak Makita cserealkatreszeket
használva.

Karbantartás a funyírás után

Fünyiras után törölje le a gépet száraz vagy szappanos vizbe martott ruhával. Továbbá, egy puha kefével távolitsa el kěsekról a levágott fúvet és a szennyezódéseket.

MEGJEGYZES: Soha ne hasznaljon gazolajt, benzint, higitot, alkoholt vagy hasonlo anyagokat. Ezek elszinezodest, alakvesztest vagy repedest okozhatnak.

Tárolás

1. Húzza ki a hosszabbíto kábelt.
   Abra29: 1. Hosszabbitó kabel

2. Nyissa ki a hatso fedelet, majd tavolitsa el a fugyujto kosarat.
   Abra30: 1. Hátso fedél 2. Fugyujto kosar

3. Lazitsa meg a marokanyakat a fogantyut tartasa kozben, majd nyissa a fogantyut kicsit szeilesebbre, es hajtsa be a fogantyut.
   Abra31: 1. Marokanya 2. Fogantyu 3. Jel 4. Nyil

VIGYAZAT: A fogantyu behajtásakor ügyeljenarra, hogy ne csipje be a kezét vagy ujjait.

MEGJEGYZES: Gyózódjön meg róla, hogy a nyil a tegelülso helyzetben lévo jelzesre mutat.

1. Húzza meg a marokanyák.
   Abra32: 1. Marokanya
2. Nyissa ki a karokat, majd helyezze a gezeteket a karra.
   Abra33: 1. Kar 2. Vezetek
3. Hajtsa vissza felig a karokat az abran bemutatott modon.
   Abra34: 1. Kar
4. Hajtsa be a fogantyut.
   Abra35:1.Fogantyu
5. Helyezze a gépet az abrán lathato modon.
   Abra36

AVIGYAZAT: Gondoskodjon rola, hogy a gepet belteren tarojla, es sima feluletre helyezi. Ellenkez esetben a gep leeshet es serulest okozhat.

A kovetkezoképpen is tárolhatja a gépet.

1. Húzza ki a hosszabbitó kábelt.
   Abra37: 1. Hosszabbitó kabel

2. Nyissa ki a hatso fedelet, majd tavolitsa el a fugyujto kosarat.
   Abra38: 1. Hátso fedél 2. Fugyújto kosár

3. Allitsa be a vagasi magassagot a beallito karral.

ELM3320/ELM3720 esétén:

Allitsa a vágasi magassagot „1"-re.
Abra39:1.Beallito kar

ELM4120 esétén:

Allitsa a vágasi magassagot „2"re.
Abra40:1.Beallito kar
4. Lazitsa meg a marokanyakat a fogantyut tartasa kozben, majd nyissa a fogantyut kicsit szelesebbre, es hajtsa be a fogantyut.
Abra41: 1. Marokanya 2. Fogantyu 3. Jel 4. Nyil

VIGYAZAT: A fogantyu behajtasakor ügyeljenarra, hogy ne csipje be a kezét vagy ujjait.

MEGJEGYZES: Gyozodjon meg rola, hogy a nyil a tegelulso helyzetben levojelzesre mutat.

1. Húzza meg a marokanyák.
   Abra42: 1. Marokanya
2. Helyezze a gépet az abrán lathato modon.
   Abra43

VIGYAZAT: Gondoskodjon rola, hogy a gépet beltéren tárolja, és sima felületre helyezi. Ellenkező esetben a gép leeshet és sérülest okozhat.

A gépetúgyistárolhatja,hogy behajtja a fogantyut.

VIGYAZAT: A karok kinyitas elott tartsa erosen a felso fogantuyt. Ellenkez o setben a fogantu leeshet es serulest okozhat.

1. Nyissa ki a karokat a felsefogantyut megartva.
   Abra44: 1. Kar
2. Hajtsa le a felso fogantyut.
   Abra45: 1. Felso fogantyu

A funyírókés cseréje

VIGYAZAT: A funyirokés cserejkor ne hasznaljon a szabványos imbiszkulcson kivül mast. Egy masik csavarkulcs hasznalata tulzott meghuzashoz vagy meglazitashoz gezethet, ami serulest okozhat.

1. Húzza ki a hosszabbíto kábelt, és allītsa fel a gépet. (Lásd az utasításokat a tárolására vonatkozoan.)

2. Helyezze a csapszeget a furatba, majd tartsa egy kézzel a fogantyút, és lazitsa meg a csavarkulccsal a csavart az orajárassal ellentêtes irányba.
   Abra46: 1. Kés 2. Villaskulcs 3. Csapszeg

3. Távolítsa el a fünyírökést.

ELM3320 eseten

Távolítsa el sorban a fejescavart, a csavaralátétet, a funyírókést és a bilincset.

Abra47: 1. Bilincs 2. Fynyirokés 3. Csavaralatet
4. Fejescsavar

ELM3720/ELM4120 esétén

Távolítsa el sorban a fejescsavart, a csavaralátétet, a funyirokést, a bilincset és a távtartót.
Abra48: 1. Távtartó 2. Bilincs 3. Fünyírókés
4. Csavaralatet 5. Fejescsar

1. Tegyen be egy uy funyirokést, majd dugja be a csapszeget a furatba, majd tartsa egy kézzel a fogantuyt,és szorosan huzza meg a csavarkulccsal a csavart az orajárás irányába.
   Abra49: 1. Fünyirokés 2. Villaskulcs 3. Csapszeg

Hosszabbito kabel

Csak kulteri hasznalatra szant, atlagos rendeltetésu PVC vagy gumi hosszabbitó kabelt hasznaljon, amelynek keresztmetszete legalabb 1,5mm^2

Hasznalat elott es alatt ellenorizze a tapkabel es a hosszabbito kabelt, hogy nem serultek-e. Ne hasznalja az eszkocz serult, vagy hibas kabelle. Tartsa tavol a hosszabbito kabelt a vagoelemektol. Amennyiben a kabel hasznalat soran megserult, haladektalanul huzka ki a halozatbol. Ne nyuljon a kabelhez, mielott kihuzta volna a halozatbol.

OPCIONALIS KIEGESZITOK

A VIGYAZAT: Ezen kiegészitőket és tartozékokat javasoljuk a kezikönyvben ismertetett Makita szerszámhoz. Barmilyen más kiegészítő vagy tartozék használata a személyi serulés kockázataval jar. A kiegészítő vagy tartozékot csak rendeltétesszerüen használja.

Ha barmilyen segitssegre vagy tovabbi informaciokra van szuksoge ezekkel a tartozekokkal kapcsolatban, keresse fel a helyi Makita Szervizkozpontot.

Funyirokés

MEGJEGYZES: A listán felsorolt néhány kiegészítő megtalálható az eszköz csomagolásában standard kiegészítöként. Ezek országonként elterőek lehetnek.

TECHNICKÉ šPECIFÍKÁCIE

Model: ELM3320 ELM3720 ELM4120
Ötáčky naprázdno 3 400 min		-1
Výška kosenia 20 mm - 55 mm 20 mm - 75 mm
Širka strihania 330 mm 370 mm 410 mm
Čísló dielu náhradnej Čepele kosačky YA00000731 YA00000732		YA00000733
Rozmery (D x Š x V)	Počas prevádžky (s lapačom trávy)	D: 1 040 mm až 1 230 mm Š: 380 mm V: 870 mm až 1 110 mm	D: 1 140 mm až 1 330 mm Š: 415 mm V: 890 mm až 1 120 mm	D: 1 255 mm až 1 470 mm Š: 460 mm V: 955 mm až 1 230 mm
	Pri uskladneni (bez lapača trávy)	350 mm x 380 mm x 1 090 mm	335 mm x 415 mm x 1 090 mm	395 mm x 460 mm x 1 220 mm
Hmotnost netto 11,3 kg 13,7 kg 17,0 kg
Trieda bezpečnosti		☐/II
Trieda ochrany IPX4

Vzhadom na neustaly vyskum a vyvoj podliehaju technické udaje uvedene v toto dokumente zmenám bez upozornenia.
- Technické udaje sa mozu pre rozne krajiny lišit.
Hmotnost sa moze menit v závislosti od namontovaného prisluşenstva. Najfahsia a najtažsia kombinácia v sulade s postupom EPTA 01/2014 je uvedená v tabl'ke.

Symboly

Nizsie su uvedene symboly, ktoré sa mozu pouzivat pri tomto nastroji. Je dolezite, aby ste poznali ich vyznam, skor nez zacnete pracovat'.

Práci venujte ve'ku pozornost a d'avajte pozor.

1. Pripojte trubky koše na travu k rámu.

Obr.8: 1. Trubka 2. Rám
