HASZNÁLATI ÚTMUTATÓ PLM4630N2 MAKITA

HU Benzinmotoros fünyíró Eredeti használati útmutató

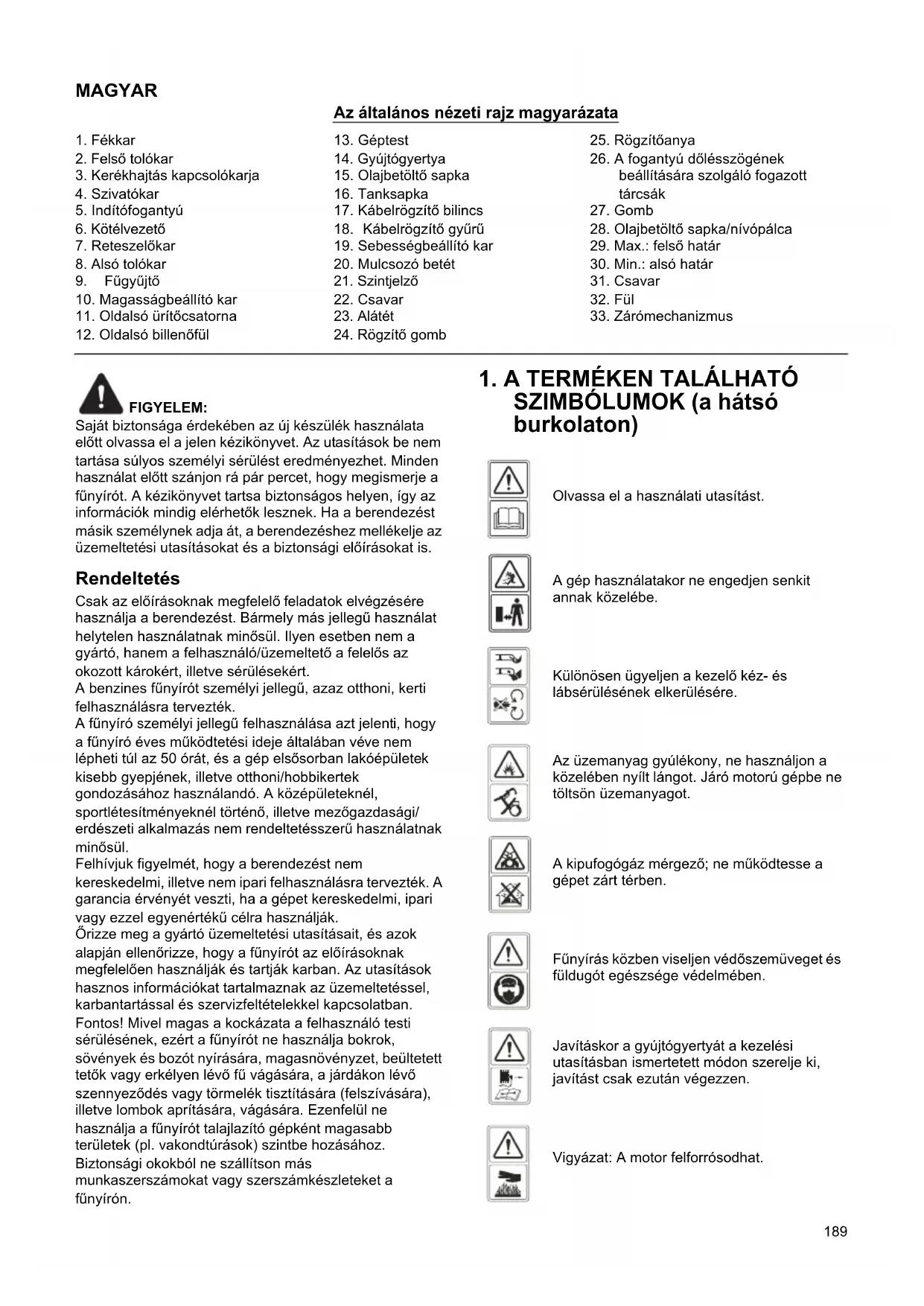

Az általános nézeti rajz magyarázata

1. Fékkar	13. Géptest	25. Rögzítőanya
2. Felső tolókar	14. Gyújtógyertya	26. A fogantyú dőlésszögének beállítására szolgáló fogazott tárcsák
3. Kerékhajtás kapcsolókarja	15. Olajbetöltő sapka
4. Szivatókar	16. Tanksapka
5. Indítófogantyú	17. Kábelrögzítő bilincs	27. Gomb
6. Kötélvezető	18. Kábelrögzítő gyűrű	28. Olajbetöltő sapka/nívópálca
7. Reteszelőkar	19. Sebességbeállító kar	29. Max.: felső határ
8. Alsó tolókar	20. Mulcsozó betét	30. Min.: alsó határ
9. Fügyűjtő	21. Szintjelző	31. Csavar
10. Magasságbeállító kar	22. Csavar	32. Fül
11. Oldalsó ürítőcsatorna	23. Alátét	33. Zárómechanizmus
12. Oldalsó billenőfül	24. Rögzítő gomb

FIGYELEM:

Saját biztonsága érdekében az új készülék használata előtt olvassa el a jelen kézikönyvet. Az utasítások be nem tartása súlyos személyi sérülést eredményezhet. Minden használat előtt szánjon rá pár percet, hogy megismerje a fűnyírót. A kézikönyvet tartsa biztonságos helyen, így az információk mindig elérhetők lesznek. Ha a berendezést másik személynek adja át, a berendezéshez mellékelje az üzemeltetési utasításokat és a biztonsági előírásokat is.

Rendeltetés

Csak az előírásoknak megfelelő feladatok elvégzésére használja a berendezést. Bármely más jellegű használat helytelen használatnak minősül. Ilyen esetben nem a gyártó, hanem a felhasználó/üzemeltető a felelős az okozott károkért, illetve sérülésekért.

A benzines fünyírót személyi jellegű, azaz otthoni, kerti felhasználásra tervezték.

A fünyíró személyi jellegű felhasználása azt jelenti, hogy a fünyíró éves működtetési ideje általában véve nem lépheti túl az 50 órát, és a gép elsősorban lakóépületek kisebb gyepjének, illetve otthoni/hobbikertek gondozásához használandó. A középületeknél, sportlétesítményeknél történő, illetve mezőgazdasági/erdészeti alkalmazás nem rendeltetésszerű használatnak minősül.

Felhívjuk figyelmét, hogy a berendezést nem kereskedelmi, illetve nem ipari felhasználásra tervezték. A garancia érvényét veszti, ha a gépet kereskedelmi, ipari vagy ezzel egyenértékű célra használják.

Örizze meg a gyártó üzemeltetési utasításait, és azok alapján ellenőrizze, hogy a fűnyírót az előírásoknak megfelelően használják és tartják karban. Az utasítások hasznos információkat tartalmaznak az üzemeltetéssel, karbantartással és szervizfeltételekkel kapcsolatban. Fontos! Mivel magas a kockázata a felhasználó testi sérülésének, ezért a fűnyírót ne használja bokrok, sövények és bozót nyírására, magasnövényzet, beültetett tetők vagy erkélyen lévő fű vágására, a járdákon lévő szennyeződés vagy törmelék tisztítására (felszívására), illetve lombok aprítására, vágására. Ezenfelül ne használja a fűnyírót talajlazító gépként magasabb területek (pl. vakondtúrások) szintbe hozásához.

Biztonsági okokból ne szállítson más munkaszerszámokat vagy szerszámkészleteket a fünyírón.

1. A TERMÉKEN TALÁLHATÓ SZIMBÓLUMOK (a hátsó burkolaton)

Olvassa el a használati utasítást.

A gép használatakor ne engedjen senkit annak közelébe.

Különösen ügyeljen a kezelő kéz- és lábsérülésének elkerülésére.

Az üzemanyag gyúlékony, ne használjon a közelében nyílt lángot. Járó motorú gépbe ne töltsön üzemanyagot.

A kipufogógáz mérgező; ne működtesse a gépet zárt térben.

Fünyírás közben viseljen védőszemüveget és füldugót egészsége védelmében.

Javításkor a gyújtógyertyát a kezelési utasításban ismertetett módon szerelje ki, javítást csak ezután végezzen.

Vigyázat: A motor felforrósodhat.

2. ÁLTALÁNOS BIZTONSÁGI RENDSZABÁLYOK

FIGYELEM: Benzinnel működő berendezések

használata esetén az esetleges személyi sérülés és anyagi kár elkerülése érdekében mindig tartsa be az alapvető biztonsági rendszabályokat az alábbiakkal együtt. A gép használatának megkezdése előtt olvassa el az összes rá vonatkozó utasítást, és tartsa meg a dokumentációt későbbi használatra.

FIGYELEM: A gép elektromágneses mezőt kelt működés közben. Ez az elektromágneses mező bizonyos körülmények között zavarhatja az emberi szervezetbe beültetett aktív vagy passzív implantátumokat. Az esetleges súlyos vagy halálos következmény elkerülése érdekében javasoljuk, hogy a beültetett implantátummal élő személy a gép használata előtt konzultáljon orvosával és az implantátum gyártójával.

Képzés

• Az utasításokat figyelmesen olvassa el. Sajátítsa el a gép helyes használatát és kezelőszervek működtetését. Tanulja meg, hogy hogyan állíthatja le gyorsan a motort.

• A fünyírót kizárólag a rendeltetési céljára, azaz fü nyírására és begyűjtésére szabad használni. Bármely egyéb alkalmazás veszélyt hordozhat magában, és a készülék sérülését okozhatja. Nem szabad többek között:

• felnőtteket, gyerekeket illetve állatokat szállítani a gépen;

• a gépre ráállni vagy ráülni haladás közben;
• rakományt mozgatni a géppel;
• leveleket vagy szemetet gyűjteni a géppel;
• sövényt vagy egyéb, a fűtől eltérő növényzetet nyírni a géppel;
• a gépet egynél több személynek használnia egyszerre;
• a pengét fűtől eltérő felületen használni.

- Soha ne engedje, hogy gyermekek vagy ezen utasításokat nem ismerő személyek használják a fünyírót. Előfordulhat, hogy a helyi törvények rendelkeznek a kezelő életkorát illetően.

- Soha ne használja a fűnyírót:

• ha emberek – különösen gyermekek – vagy háziállatok tartózkodnak a közelben;
• ha gyógyszert vett be, vagy egyéb olyan anyagot fogyasztott, amely befolyásolhatja a reakcióit vagy a koncentrációs képességét.

- Ne feledje, hogy a kezelő, illetve felhasználó felelős a balesetekért vagy a más személyekkel vagy tulajdonnal szembeni veszélyhelyzetekért.

- A kezelőknek megfelelő képzésben kell részesülniük a berendezés használatát, beállításait, üzemeltetését és a tiltott műveleteket illetően.

Előkészületek

- Fünyírás közben mindig megfelelő lábbelit és hosszú nadrágot viseljen. Ne működtesse a gépet mezítláb vagy nyitott szandálban.

• Alaposan vizsgálja át a területet, ahol a berendezést használni fogja, és távolítson el minden olyan tárgyat, követ, játékot, botot és vezetéket, amely a gép útjába kerülhet.

• FIGYELEM – A benzin rendkívül gyúlékony.

• benzint kizárólag erre a célra készített edényben tároljon;

• tankolást ne végezzen zárt helyen, és tankolás közben ne dohányozzon;
• még a motor beindítása előtt tankoljon. Soha ne vegye le a tanksapkát, és ne tankoljon járó motor mellett, vagy amíg a motor le nem hült;
• ha mellément a benzin, ne indítsa be a gépet a tankolás helyén, hanem tolja arrébb, és kerülje a nyílt lángot és egyéb gyújtó jellegű tevékenységet a környéken, amíg a benzin el nem párolog;
• zárja vissza biztonságosan a tanksapkát és a benzinkanna fedelét.

- A hibás hangtompítót cserélje le.

• Használat előtt mindig ellenőrizze szemrevételezéssel, hogy a pengék, a kés csavarjai és a vágóegység nem kopott vagy sérült-e. A kopott vagy sérült pengéket és csavarokat a kiegyensúlyozottság megtartása érdekében egyszerre, készletben cserélje.
• Rendszeresen ellenőrizze, hogy az összes elindulást gátló retesz, valamint a kezelő jelenlétét érzékelő vezérlő megfelelően működik.

Használat

• Ne működtesse a gépet zárt térben, ahol mérgező szénmonoxid gyűlhet fel.
• Ne használja a gépet, ha fáradt, beteg, illetve alkohol vagy drog befolyása alatt áll.
• Figyelem! Ne használja a fünyírót, ha villámlás kockázata áll fenn.
• Javasolt korlátozni az üzemeltetés időtartamát a zajból és a rezgésből adódó kockázatok minimalizálása érdekében.
• Különösen vigyázzon, ha a fünyírót lejtön, illetve árok vagy töltés közelében használja.
• Fünyírást csak nappali fényben, vagy kellő mesterséges megvilágítás mellett végezzen.
• Kerülje a gép nedves füben való használatát, amennyiben ez lehetséges.
• Lejtön mindig bizonyosodjon meg lába kellő megtámasztásáról.
• Sétálva haladjon, soha ne fusson.
• A kerékkel ellátott, forgó mozgást végző gépeknél a lejtőn keresztbe haladjon, ne a lejtés irányában.
• Különösen óvatosan járjon el a lejtön való irányváltáskor.
• Ne végezzen fünyírást túl meredek lejtőkön.
• Különösen óvatosan járjon el hátramenetben, illetve amikor a fűnyírót maga felé húzza.
• Ha a fünyírót egy nem füves területen való áthaladás érdekében meg kell dönteni, illetve amikor a fünyírót a levágandó területhez/területről szállítja, várja meg, amíg a pengék megállnak.
• Ne használja a fünyírót hibás védőelemekkel, illetve biztonsági eszközök nélkül, például nem felszerelt terelőelemekkel és/vagy fügyűjtővel.

• Vigyázat: A fünyírót csak akkor működtesse, ha a teljes fügyűjtő és az önzáró leürítőnyílás védőeleme is a helyén van.

• Ne módosítsa a motor alapbeállításait, és ne pörgesse túl a gépet.

• Ne módosítsa és ne babrálja meg a motorfordulatszám-szabályozó tömített beállítóit.
• Ne babrálja meg és ne iktassa ki a fünyíró biztonsági rendszereit vagy funkcióit.
• A motor beindítása előtt oldja ki a pengemeghajtás és menetmeghajtás tengelykapcsolóját.
• Ügyelve lábai épségére indítsa be óvatosan a motort az utasítás szerint.
• A motor indítása közben ne billentse meg a fünyírót.
• Ne indítsa el a motort, amikor a kidobónyílás előtt áll.
• Ne közelítse kezét és lábát forgó alkatrészekhez. A kidobónyílást mindig tartsa szabadon.
• Járó motorú fünyírót soha ne emeljen fel, és ne szállítson.

• Állítsa le a motort, és kösse le a gyertyakábelt, majd győződjön meg arról, hogy az összes mozgó alkatrészt teljesen leállt. Ha a gép kulccsal indítható, vegye ki a kulcsot:

• mielött eltömödést szüntet meg vagy megtisztítja a kidobónyílást;

• ellenőrzés, tisztítás vagy a fűnyírón való munkavégzés előtt;
• idegen tárgyba ütközés után. Vizsgálja meg, hogy a fünyíró nem sérült-e meg, és szükség esetén végezze el a szükséges javításokat az ismételt elindítás és használat előtt;
• ha a fünyíró rendellenes vibrációját tapasztalja (keresse meg azonnal az okát).

- Állítsa le a motort, és kösse le a gyertyakábelt, majd győződjön meg arról, hogy az összes mozgó alkatrész teljesen leállt. Ha a gép kulccsal indítható, vegye ki a kulcsot:

• minden esetben, ha felügyelet nélkül hagyja a fünyírót;
• tankolás előtt.

- A motor leállítása előtt vegye vissza a gázt. Ha a motoron van zárócsap, a fűnyírás befejeztével zárja el.

- A fünyírót kizárólag a rendeltetési céljára, azaz fü nyírására és begyűjtésére szabad használni. Bármely egyéb alkalmazás veszélyt hordozhat magában, és a készülék sérülését okozhatja.

Karbantartás és tárolás

• A gép biztonságos műszaki állapotának biztosítása érdekében az anyacsavarok és csavarok mindig legyenek meghúzva.
• Ne tárolja a gépet feltöltött benzintartállyal olyan épületen belül, ahol a benzingőzök nyílt lánggal vagy szikrával találkozhatnak.
• Zárt helyen történő tárolás előtt várja meg, amíg a motor lehül; a fünyírót megtisztítva és karbantartva tárolja.
• A t űzveszély csökkentése érdekében tisztítsa meg a motort, hangtompítót, akkumulátorrekeszt és a benzintartályt minden rárakódott fűtől, levéltől és felesleges zsírtól.
• Rendszeresen ellenőrizze a fügyűjtőt, hogy nem kopott vagy sérült-e.
• A biztonság érdekében cserélje ki a kopott vagy sérült alkatrészeket.

• Az üzemanyagtartályt csak nyílt térben ürítse le.

• A helytelen karbantartás, a nem megfelelő cserealkatrészek használata, illetve a biztonsági alkatrészek eltávolítása vagy módosítása károsíthatja a fűnyírót, és a kezelő súlyos sérülését okozhatja.

• Csak a gyártó által előírt pengéket és tartalék alkatrészeket használja. A nem eredeti alkatrészek használata károsíthatja a fünyírót, és a kezelő súlyos sérülését okozhatja. Tartsa megfelelő üzemi állapotban a fünyírót.
• Ha a pengeleállító berendezés nem működik, forduljon a szervizközponthoz segítségért.

Szállítás és kezelés

- Amikor karbantartást végez a gépen, felemeli, szállítja vagy megdönti azt:

• viseljen vastag munkavédelmi kesztyűt;
• olyan pontokon fogja meg a gépet, ahol biztonságos fogást talált, figyelembe véve a gép súlyát és súlyelosztását;
• a gép tömegét, jellemzőit, illetve a hely adottságait is vegye figyelembe a gép mozgatása és szállítása során.

- Szállítás során rögzítse a gépet kötelek vagy láncok segítségével.

FIGYELEM: Ne érjen a forgó pengéhez.

FIGYELEM: A tankolást jól szellőző helyen,

leállított motornál végezze.

3. ALKATRÉSZEK LEÍRÁSA (1. ábra, 2. ábra, 3. ábra, 4. ábra)

Felsorolás:

A: Gyertyakulcs

4. MÜSZAKI ADATOK

Típus PLM4630N2 PLM4631N2 PLM4632N PLM5130N
Motor típusa	B&S 675EXi sorozat, ReadyStart	B&S 675EXi sorozat, ReadyStart	B&S 750EX sorozat, ReadyStart	B&S 750EX sorozat, ReadyStart
Önjáró Nem Igen Igen Igen
Motor lökettérfogata	163 cm^3	163 cm^3	161 cm^3	161 cm^3
Névleges teljesítmény	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Kés szélessége	460 mm	460 mm	460 mm	510 mm
Névleges fordulatszám	2800/perc	2800/perc	2800/perc	2800/perc
Üzemanyagtartály kapacitása	1,0 l	1,0 l	1,0 l	1,0 l
Olajtartály ürtartalma	0,47 l	0,47 l	0,6 l	0,6 l
Fügyűjtő kapacitása	60 l	60 l	60 l	65 l
Nettó tömeg	30 kg	32,5 kg	35 kg	38 kg
Magasságállítás	25–70 mm,8 beállítási lehetőség	25–70 mm,8 beállítási lehetőség	25–70 mm,8 beállítási lehetőség	25–70 mm,8 beállítási lehetőség

Típus	PLM4630N2	PLM4631N2	PLM4632N	PLM5130N
Garantált hangnyomásszint a kezelő helyzetében(Az EN ISO 5395-1 „F” függeléke és az EN ISO 5395-2, EN ISO 4871 szerint)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Mért hangteljesítményszintGarantált hangteljesítményszint(A 2000/14/EK szerint)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,3 dB (A)K=1,80 dB (A)96 dB (A)	95,9 dB (A)K=2,16 dB (A)98 dB (A)
Vibráció(Az EN ISO 5395-1 „G” függeléke és az EN ISO 5395-2 szerint)	5,42 m/s ^2 K=1,5 m/s ^2	5,42 m/s ^2 K=1,5 m/s ^2	6,69 m/s ^2 K=1,5 m/s ^2	5,91 m/s ^2 K=1,5 m/s ^2

5. ÖSSZESZERELÉS

5-1 AZ ÖSSZECSUKHATÓ FOGANTYÚ ÖSSZESZERELÉSE

1. Csavar, alátét és rögzítögomb segítségével rögzítse a tolókar alsó részeit a tolókarvázhoz. (5. ábra)
2. Hajtsa ki a két reteszelőkart a felső és az alsó tolókar összekapcsolásához. (6. ábra)
3. Hajtsa vissza a reteszelőkart a tolókarok üzemi helyzetben történő rögzítéséhez. (7. ábra)
4. Állítsa be a feszességet a rögzítőanya megfelelő szerszámmal történő elforgatásával. (8. ábra)
5. Helyezze a gázbovdent a tolókarra. Rögzítse az alsó tolókarra a kábelrögzítő bilinccsel, ügyelve arra, hogy a gázbovden a tolókar külseje felé nézzen. (9. ábra, 10. ábra) Máshogy elhelyezve a gázbovden a hátsó fedél nyitása és csukása, vagy a felső fogantyú behajtása esetén becsípődhet.

5-2 A MEGFELELŐ DÓLÉSSZÖG BEÁLLÍTÁSA

1) Hajtsa ki a reteszelőkart.
2) A fogantyú dőlésszögének beállítására szolgáló fogazott tárcsák tengelye körül elforgatva állítsa be a felső tolókar kívánt helyzetét -15° és 15° között (3 fokozatban: -15°/0°/15°) ahogy a 11. ábrán látható.
3) Hajtsa vissza a reteszelőkart az alsó és a felső tolókar összekapcsolásához.

5-3 A FÜGYÜJTÖ FEL- ÉS LESZERELÉSE

1. Felhelyezés: Emelje fel a hátsó fedelet, majd akassza a fúgyűjtőt a fúnyíró hátuljára. (12. ábra, 13. ábra, 14. ábra)
2. Eltávolítás: Fogja meg és emelje fel a hátsó fedelet, majd vegye le a fügyűjtőt.

5-4 INDÍTÓFOGANTYÚ

A motorról helyezze át az indítófogantyút a kötélvezetőhöz. (15. ábra)

5-5 A VÁGÁS MAGASSÁGA

Nyomja meg kifelé a kart a kerettől való elemeléshez. A magasság beállításához hajtsa előre vagy hátra a kart. (16. ábra, és lásd a 7-9. pontot)

6. FUNKCIÓ

Ezek a fünyírók normál funkcióikról az alábbi alkalmazásokra alakíthatók át: Hátsó gyűjtésű fünyíróból:

1. mulcsozó fünyíróvá vagy
2. oldalsó kidobású fünyíróvá.
   Mi a mulcsozás?
   Mulcsozáskor a gép első lépésben levágja a füvet, ami finomra aprítva ezután visszakerül a gyepre, mint természetes trágya.

Tippek a mulcsozó fünyíráshoz:

• Rendszeres max. 2 cm-es nyírással alakítson ki 6 cm – 4 cm f úmagasságot.
• Használjon éles vágókést.
• Ne nyírjon nedves füvet.
• Állítsa be a motor maximális fordulatszámát.
• Csak munkasebességgel haladjon.
• Rendszeresen tisztítsa a mulcsozó betétet, a ház belső felét és a nyírópengét.

Kezdeti műveletek

6-1 Átszerelés mulcsozó fünyíróvá

FIGYELEM: Csak leállított motornál és álló

késnél.

1. Emelje fel a hátsó fedelet, és távolítsa el a fügyűjtőt.
2. Nyomja be a mulcsozó betétet a géptestbe. Rögzítse a mulcsozó betétet a gombbal a géptest nyílásában. (17. ábra, 18. ábra)
3. Engedje le a hátsó fedelet. (19. ábra)
4. Emelje fel az oldalsó billenőfület, és távolítsa el az oldalsó ürítőcsatornát.

6-2 Átszerelés oldalsó kidobású fűnyíróvá

Csak ha a motor és a kés áll!

1. Emelje fel a hátsó fedelet, és távolítsa el a fügyűjtőt.
2. Szerelje be a mulcsozó betétet.
3. Oldja ki a zárómechanizmust. (20A. ábra)
4. Emelje fel az oldalsó billenőfület az oldalsó ürétésért. (20B. ábra)
5. Szerelje fel az oldalsó ürítőcsatornát az oldalsó billenőfül tartócsapjára. (21. ábra)
6. Engedje le az oldalsó billenőfület – a billenőfül ráfekszik az oldalsó ürítőcsatornára. (22. ábra)

6-3 Fünyírás felszerelt fügyűjtővel

FIGYELEM: Kizárólag leállított motor és álló

vágószerkezet esetén végezze az alábbiakat.

Felszerelt fügyűjtővel végzett fűnyíráshoz távolítsa el a mulcsozó betétet és az oldalsó fűkidobás kidobócsatornáját, majd helyezze fel a fügyűjtőt.

1. Mulcsozó betét eltávolítása:
2. Emelje fel a hátsó fedelet, és vegye ki a mulcsozó betétet.
3. Oldalsó fükidobás oldalsó ürítőcsatornájának eltávolítása.
4. Emelje fel az oldalsó billenőfület, és távolítsa el az oldalsó ürítöcsatornát.
5. Az oldalsó billenőfül a rugóerő hatására automatikusan lezárja a gép házán található oldalsó kidobónyílást.

6. Rendszeresen tisztítsa meg az oldalsó billenőfület és a kidobónyilást a fümaradékoktól és a rátapadt szennyeződésektől.

7. A fügyüjtő felszerelése.

8. Felhelyezés: Emelje fel a hátsó fedelet, majd akassza a fügyűjtőt a fünyíró hátuljára.

9. Eltávolítás: Emelje fel a hátsó fedelet, majd vegye le a fügyűjtőt.

7. KEZELÉSI UTASÍTÁSOK

7-1 INDÍTÁS ELÖTT

Ellenőrizze a benzint és olajat, szükség esetén töltse fel a motor fűnyíróhoz mellékelt különálló kezelési utasítása alapján. Figyelmesen olvassa el az utasításokat.

(23. ábra, 24. ábra, 25. ábra, 26. ábra)

FIGYELEM: A benzin rendkívül gyúlékony.

Benzint kizárólag erre a célra készített edényben tároljon. A tankolást szabad téren végezze, még a motor beindítása előtt. Ne dohányozzon, amíg üzemanyaggal foglalkozik.

Ne vegye le a tanksapkát, és ne tankoljon járó motor mellett, és amíg a motor le nem hült.

Ha kifolyt a benzin, ne indítsa be a gépet, hanem tolja arrébb a kiömlés helyéről, és kerülje bármely tűzforrás kialakulását, amíg a benzingőzök eloszlanak.

Zárjon vissza biztonságosan minden üzemanyagtartályt és benzinkannafedelet.

Mielött a kés karbantartására vagy olajcsere miatt felbillentené a fünyírót, ürítse le a benzint a tartályból.

FIGYELEM: Ne tankoljon zárt térben, járó motor vagy amíg a motor forró. Használat után hagyja a legalább 15 percig hülni.

7-2 A MOTOR BEINDÍTÁSA ÉS A PENGE ELINDÍTÁSA

1. A fünyíró gyújtógyertyáján gumisapka található. Ellenőrizze, hogy a gyertyakábel végén (a gumisapkán belül) található fémhurok biztonságosan rögzül a gyújtógyertya fémhegyén.
2. Hideg vagy meleg motor indításakor tolja a gázkart valahová a „” és a „” állás közé. Üzem közben tolja a gázkart a „” állásba. (27. ábra)
3. A gép mögött állva húzza meg a fékkart, és tartsa a felső tolókarhoz húzva, lásd a 28. ábrát.
4. Fogja meg az indítófogantyút a 28. ábra szerint, és húzza meg határozottan. Ha a motor beindult, lassan engedje vissza a kart a kötélvezetőhöz.
   A motor és a kés leállításához engedje el a fékkart.

Ügyelve lábai épségére, indítsa be nagy körültekintéssel a motort az utasítás szerint.

A motor indítása közben ne billentse meg a fünyírót. A fünyírót vízszintes talajon indítsa be, ahol nincs magas fü és egyéb akadály.

Ne közelítsen kezével és lábával a forgó részekhez. Ne indítsa el a motort, amikor a kidobónyílás előtt áll.

7-3 HASZNÁLAT

Fünyírás közben tartsa szorosan, két kézzel a fékkart.

MEGJEGYZÉS: Ha fünyíráskor elengedi a

fékkart, a motor leáll, így a fűnyíró működését is leállítja.

FIGYELEM: A fünyíró véletlen beindulásának elkerülése érdekében a gépet egy motorfékkel szerelték fel, amelyet vissza kell húzni a motor beindítása előtt. A motorszabályozó kar kiengedése után vissza kell térnie a kezdeti helyzetébe, ennél a pontnál a motor automatikusan kikapcsol.

MEGJEGYZÉS: Motorfék (fékkar): A karral állítsa

le a motort. A kar elengedésekor a motor és a penge automatikusan leáll. Fünyíráshoz tartsa a kart üzemi helyzetben. A fünyírás elkezdése előtt ellenőrizze többször az indító-/leállítókart, és győződjön meg arról, hogy az megfelelően működik. Győződjön meg arról, hogy a feszítőkábel egyenletesen működtethető (azaz nem akad be vagy csavarodik meg).

7-4 A MOTOR LEÁLLÍTÁSA

VIGYÁZAT: A motor leállása után a kés még pár másodpercig tovább forog.

1. A motor és a kés leállításához engedje el a fékkart. (29. ábra)
2. Kösse le, és testelje a gyertyakábelt a motorhoz tartozó külön utasítás szerint, hogy megelőzhető legyen a felügyelet nélkül hagyott gép véletlen beindítása.

7-5 ÖNJÁRÓ FUNKCIÓ BEKAPCSOLÁSA

PLM4631N2 típusnál

A kerékhajtás kapcsolókarját húzza a felső fogantyúhoz, tartsa ott, és a fűnyíró automatikusan megindul előre körülbelül 3,6 km/h sebességgel (30. ábra). Amikor elengedi a kapcsolókart, a fűnyíró megáll.

PLM4632N, PLM5130N típusoknál

A fünyíró sebességbeállító rendszerrel van felszerelve, amely 3 sebességfokozat beállítását teszi lehetővé 3,0 és 4,5 km/h sebesség között.

leggyorsabb pozíció. (31. ábra)

Végezze el az alábbi lépéseket:

1. Engedje el a kerékhajtás kapcsolókarját, hogy a fünyíró megálljon.
2. Állítsa be a kívánt sebességet. (31. ábra)
3. A gép elindításához húzza a kerékhajtás kapcsolókarját a tolókar felső részéhez. (30. ábra)

VIGYÁZAT: A fünyíró 250 mm-nél nem magasabb, normál állapotú fű levágására szolgál. Ne vágjon a géppel szokatlanul magas száraz vagy nedves füvet (pl. rétet), illetve száraz levélhalmot. Növénymaradékok rakódhatnak a fűnyíróra, vagy hozzáérhetnek a gép kipufogójához, ami tűzveszélyes.

7-6 A LEGJOBB EREDMÉNY ELÉRÉSE FÜNYÍRÁSKOR

Távolítsa el a hulladékokat a gyepről. A nyírandó gyepen ne legyen kő, fadarab, huzal vagy egyéb olyan tárgy, amit a fűnyíró bármilyen irányba kidobhat, és ezzel súlyos személyi sérülést okozhat a kezelőnek és a közelben tartózkodó személyeknek, valamint amitől anyagi kár keletkezhet. Ne nyírjon nedves füvet. A hatékony fűnyírás érdekében ne nyírjon nedves füvet, mert az a géptest aljára ragadhat, ami akadályozza a megfelelő nyírást. A fű hosszának maximum 1/3-át nyírja le. Fűnyíráskor a javasolt vágási hossz a fű hosszának 1/3-a. Válassza meg úgy a haladási sebességet, hogy az összeaprított fű egyenletesen terüljön el a gyepen. Nagyra nőtt, sűrű gyep nyírásakor különösen fontos a lassú haladás, hogy a gépnek legyen ideje az egyenletes magasságú vágásra. Hosszúra nőtt fű nyírásakor célszerű két menetben végezni a nyírást: a második menetben nyírja le a fű újabb 1/3-át, lehetőleg az előző menethez képest más irányban. A menetekben kis mértékű átfedés szintén segít az egyenletes és tiszta vágású gyep kialakításában. A fűnyírót a legjobb vágási eredmény és a hatékony mulcsozás érdekében mindig teljes gázzal üzemeltesse. Tisztítsa meg a géptest alját. Minden fűnyírás után tisztítsa meg a gép alját, mert a lerakódott fű akadályozza a megfelelő mulcsozó aprítást. Levelek vágása. A levelek mulcsozása szintén jót tesz a gyepnek. Csak száraz, a gyepen nem túl vastag rétegben elterülő leveleket dolgozzon fel a fűnyíróval. Ne várja meg a mulcsozással, hogy az összes levél lehulljon a fákról.

FIGYELEM: Ha idegen tárgyba ütközött, állítsa le a fünyírót. Vegye le a gyertyakábelt, és alaposan vizsgálja át a fünyírót, nem sérült-e meg. Az újraindítás és a munka folytatása előtt javítsa ki az esetleges sérüléseket. A működés közben tapasztalható erős rezgés károsodásra utal. A gépet ilyen esetben azonnal át kell vizsgálni, és meg kell javítani.

7-7 FÜGYÜJTÖ

A fügyűjtő tetején egy szintjelző található, amely a fügyűjtő tele vagy üres állapotát mutatja (32. ábra, 33. ábra):

• A szintjelző felfújódik, ha a fügyűjtő fünyírás közben nincs tele. (33. ábra)
• Ha a fügyűjtő megtelt, a szintjelző lecsukódik; ilyen esetben azonnal hagyja abba a fünyírást, majd ürítse ki a fügyűjtőt. Győződjön meg róla, hogy a fügyűjtő tiszta és arról, hogy a rácsok átszellőztek. (32. ábra)

FONTOS

A szintjelző nyílásának helyén lévő erős szennyezettség esetén a szintjelző nem fújódik fel – ilyen esetben azonnal tisztítsa meg a szintjelző nyílásának helyét.

7-8 GÉPTEST

Minden használat után tisztítsa le a géptest aljáról a rárakódott füvet, leveleket, szennyeződést vagy egyéb anyagokat. A felgyűlő, nem letakarított szennyeződés korróziót okozhat, emellett a megfelelő mulcsozó aprítást is gátolja. A tisztításhoz billentse fel a fűnyírót, és kaparja le a szennyeződést egy megfelelő eszközzel (a gyertyakábelt előtte feltétlenül vegye le).

7-9 NYÍRÁSI MAGASSÁG BEÁLLÍTÁS

VIGYÁZAT: A fünyírón bármilyen beállítást csak leállított motor és eltávolított gyertyakábel esetén végezzen.

VIGYÁZAT: A nyírási magasság beállítása előtt állítsa le a fünyírót, és kösse le a gyertyakábelt.

A fünyíró központi magasságbeállító karral rendelkezik, amely 8 magassági helyzet beállítását teszi lehetővé.

A magasság (a kés és a talaj között) 25 mm és 70 mm között állítható be (8 magassági helyzetbe). (34. ábra)

A legalacsonyabb beállítás: 25 mm (1. helyzet), a legmagasabb beállítás: 70 mm (8. helyzet).

1. A nyírási magasság beállítása előtt állítsa le a fűnyírót, és kösse le a gyertyakábelt.
2. A központi magasságállító kar 8 különböző helyzetbe állítható be. (34. ábra)

A vágási magasság beállításához nyomja a kerék felé az állítókart, és állítsa feljebb vagy lejjebb a kívánt magasság eléréséhez.

8. KARBANTARTÁSI ÚTMUTATÓ

GYÚJTÓGYERTYA

Csak eredeti gyújtógyertyát használjon cserealkatrészként. A legjobb eredmény érdekében minden 100 óra használat után cseréljen gyújtógyertyát.

FÉKBETÉTEK

Rendszeresen ellenőriztesse és/vagy cseréltesse ki a motorfékbetéteket; csak eredeti alkatrészeket használjon cserealkatrészként.

9. KENÉSI ÚTMUTATÓ

VIGYÁZAT: A KARBANTARTÁSI MUNKÁK

MEGKEZDÉSE ELÖTT KÖSSE LE A GYÚJTÓGYERTYÁT.

1. KEREKEK–Kenje meg a kerekek golyóscsapágyát kis viszkozitású kenőolajjal szezononként legalább egyszer.
2. MOTOR-A kenési utasításokat megtalálja a motor kézikönyvében.

10. TISZTÍTÁS

VIGYÁZAT: Ne mossa a motort vízsugárral. A víz károsíthatja a motort, és szennyezheti az üzemanyagrendszert.

1. A géptestet törölje le törlőronggyal.
2. A fünyírót felbillentve, hogy a gyújtógyertya felfele nézzen, vízsugárral lemoshatja a géptest alját.

10-1 A MOTOR LÉGSZÜRÖJE

VIGYÁZAT: Ügyeljen arra, hogy a légszűrő szivacsbetétjét ne tömítse el por és egyéb szennyeződés. A légszűrőbetéten 25 órányi normál fűnyírás után végezzen karbantartást (tisztítsa ki). Száraz, poros környezetben történő használat esetén a légszűrőbetétet tisztítsa gyakrabban.

A LÉGSZÜRÓ TISZTÍTÁSA

1. Szerelje ki a csavart. (35. ábra PLM4632N és PLM5130N típusoknál)
2. Emelje fel a szűrő burkolatán lévő fület. (36. ábra a PLM4630N2 és PLM4631N2 típusnál)
3. Távolítsa el a szűrő fedelét.
4. Mossa ki a betétet szappanos vízben. NE HASZNÁLJON BENZINT!
5. Szárítsa meg a betétet.
6. Cseppentsen pár csepp SAE30 motorolajat a betétre, majd csavarja ki belőle a felesleget.
7. Szerelje vissza a szűrőbetétet.
8. Zárja be a szűrő burkolatát.

MEGJEGYZÉS: Cserélje ki a betétet, ha foszlik, elszakadt, megsérült vagy nem lehet kitisztítani.

10-2 VÁGÓPENGE

VIGYÁZAT: A motor véletlen beindulásának elkerülése érdekében feltétlenül kösse le és testelje a gyertyakábelt, mielőtt a vágókésen dolgozni kezdene. Kezei védelmében viseljen erős védőkesztyűt, vagy fogja meg egy ronggyal a vágókést. Billentse fel a fünyírót a motor kézikönyvében ismertetett módon. Távolítsa el a kést és a kés adapterét a főtengelyhez rögzítő hatlapfejű csavart és alátétet. Szerelje le a kést és az adaptert a főtengelyről.

FIGYELEM: Rendszeresen ellenőrizze, hogy a pengeadapteren nincsenek-e repedések, különösen, ha a penge idegen tárgynak ütközött. Szükség esetén cserélje ki.

A legjobb eredmény érdekében éles pengével dolgozzon. A pengét a megélezéshez szerelje le, majd az élét az eredeti kialakítást leginkább megközelítő módon köszörülje vagy reszelje élesre. A kiegyensúlyozatlanság elkerülése érdekében rendkívül fontos, hogy a penge minden vágóéle azonos mértékű megmunkálást kapjon. A kiegyensúlyozatlan penge túlzott vibrációt kelt, ami a motor és az egész fünyíró idő előtti tönkremenetelét okozhatja. Élesítés után gondosan egyensúlyozza ki a pengét. A penge kiegyensúlyozottsága hengeres szárú csavarhúzóval ellenőrizhető. A nehéz oldalról köszörüljön le annyi anyagot, amivel az egyensúly helyreáll.

(37. ábra)

A penge és a pengeadapter visszaszerelése előtt kenje meg a főtengelyt és a pengeadapter belső felületét kis viszkozitású kenőolajjal. Szerelje be a pengeadaptert a főtengelyre. Lásd: 37. ábra. A pengét a cikkszámával kifelé helyezze az adapterre. Illessze az alátétet a pengére, és szerelje be a hatlapfejű csavart. Húzza meg a csavart az előírt nyomatékkal, lásd alább.

10-3 PENGE MEGHÚZÁSI NYOMATÉKA

Középső csavar 40 Nm – 50 Nm, a gép biztonságos üzeme érdekében. Rendszeresen ellenőrizze az összes anya és csavar megfelelően meghúzott állapotát.

Hosszabb használat után, különösen homokos talaj esetén a penge elkophat, elvesztheti eredeti alakját. A vágás hatékonysága csökken, a pengét ki kell cserélni. A pengét csak jóváhagyott gyári pótpengére cserélje. A penge kiegyensúlyozatlanságából eredő esetleges károkért a gyártó nem vállal felelősséget.

Ha pengét kell cserélni, csak (MAKITA 263001451 a PLM4630N2/PLM4631N2/PLM4632N típusokhoz, MAKITA 263002552 a PLM5130N típushoz) jelzésekkel ellátott, eredeti pótalkatrészeket használjon

(pengerendelésért forduljon a márkakereskedőhöz, vagy hívjon fel bennünket, lásd a borítót).

10-4 MOTOR

A motor karbantartási utasításait a motor különálló kézikönyvében megtalálja.

A motorolaj tekintetében járjon el a motor különálló kézikönyvében olvasható utasítások szerint. Olvassa el körültekintően, és kövesse az utasításokat.

A légszűrő karbantartása tekintetében normál körülmények esetén járjon el a motor különálló kézikönyvében olvasható utasítások szerint.

Különösen poros környezetben történő használat esetén néhány óránként tisztítsa ki a légszűrőt. A légszűrő esedékes tisztítását a motor csökkenő teljesítménye és a légszűrő csöpögése jelzi.

A légszűrő karbantartása tekintetében járjon el a motor különálló kézikönyvében olvasható utasítások szerint.

Szezononként egy ízben tisztítsa ki a gyújtógyertyát, és állítsa be az elektródahézagot. Gyújtógyertyát fűnyírási szezon előtt cseréljen; a gyújtógyertya típusát és az elektródahézag értékét megtalálja a motor kézikönyvében.

Tisztítsa meg rendszeresen a motort törlőronggyal vagy kefével. A hűtőrendszert (ventilátorház környéke) tartsa tisztán, hogy biztosítva legyen a motor megfelelő működéséhez és kellően hosszú élettartamához szükséges légáramlás. A kipufogó környékéről mindig távolítsa el a füvet, szennyeződést és az éghető anyagokat.

11. TÁROLÁS (SZEZONON KÍVÜL)

A fünyíró megfelelő tárolásához az alábbi lépések szükségesek.

1. A szezonban végzett utolsó fünyírás után ürítse ki teljesen a benzintartályt.

a) Szivattyúval ürítse ki a benzintartályt.

VIGYÁZAT: Ne zárt helyiségben, vagy nyílt láng

közvetlen közelében eressze le a benzint stb. Tilos a dohányzás! A benzingőzök berobbanhatnak, tüzet okozhatnak.

b) A benzin leeresztése után indítsa be a motort, és járassa egészen addig, amíg az felhasználja az összes benzint és magától leáll.

c) Csavarja ki helyéről a gyújtógyertyát.

Olajozókannával töltsön kb. 20 ml olajat az égéstérbe a gyertyafuraton keresztül. Az indítókötél meghúzásával oszlassa el egyenletesen a betöltött olajat az égéstérben. Csavarja vissza helyére a gyújtógyertyát.

1. Alaposan tisztítsa meg és kenje meg a fünyírót a korábban a „KENÉSI ÚTMUTATÓ” pontban ismertetett módon.
2. A korrózió elkerülésére vékonyan zsírozza be a vágószerkezetet.
3. A fünyírót tárolja száraz, tiszta, fagymentes, jogosulatlan személyek által nem hozzáférhető helyen.

VIGYÁZAT: A fünyíró tárolóhelyre helyezése előtt eljesen lehűlni a motort.

MEGJEGYZÉS:

• Ha nem szellőző helyen tárol bármilyen motorral hajtott berendezést.
• Ügyeljen a berendezések korrózió elleni védelmére. Vonja be vékony réteg szilikonolajjal a berendezéseket, különös tekintettel a bovdenekre és mozgó alkatrészekre.
• Ügyeljen arra, hogy a bovdenek és egyéb kábelek ne törjenek meg, ne csípődjenek be.
• Ha az indítókötél kiakadna a fogantyún található kötélvezetőből, kösse ki, és testelje le a gyertyakábelt, húzza be a pengevezérlő fogantyút, és húzza ki lassan a motorból az indítókötelet. Csúsztassa be a kötelet a fogantyún található kötélvezetőbe.

Szállítás

Kapcsolja ki a motort, és hagyjon időt, hogy lehüljön. Ezt követően a motor kézikönyvében leírt utasítások szerint válassza le a gyújtógyertyák vezetékét, és ürítse le az üzemanyagtartályt. Ügyeljen arra, hogy ne hajlítsa, illetve sértse meg a vágót, amikor a fünyírót akadályok felett tolja át.

1. HIBAELHÁRÍTÁS

PROBLÉMA LEHETS	ÉGES OK ELHÁRÍTÁS
A motor nem indul be.	A gázkar nem az indításifeltételeknek megfelelő helyzetbenáll.	Állítsa a gázkart a megfelelő helyzetbe.
	Kiúrült az üzemanyagtartály.	Töltse fel a tartályt üzemanyaggal: lásd a MOTOR KEZELÉSI UTASÍTÁSÁT.
	Elszennyeződött a légszűrőbetét.	Tisztítsa ki a légszűrőbetétet: lásd a MOTOR KEZELÉSI UTASÍTÁSÁT.
	Kilazult a gyújtógyertya.	Húzza meg a gyújtógyertyát 25–30 Nm nyomatékkal.
	A gyertyakábel lelazult vagy levált a gyertyáról.	Tegye vissza a gyertyakábelt a gyújtógyertyára.
	Nem megfelelő a gyertyahézag.	Állítsa be az elektródák hézagát 0,7–0,8 mm értéküre.
	Hibás a gyújtógyertya.	Szereljen be egy új, megfelelő hézagúra beállított gyújtógyertyát: lásd a MOTOR KEZELÉSI UTASÍTÁSÁT.
	A karburátor túltöltődött benzinnel.	Szerelje ki a légszűrőbetétet, az indítókötelfolyamatos használatával forgassa át párszor a motort, hogy a karburátor kiszellőzhessen, majd szerelje vissza a légszűrőbetétet.
	Hibás gyújtómodul.	Lépjen kapcsolatba a szerviz képviselőjével.
A motort nehéz beindítani,vagy nincs elégteljesítménye.	Szennyeződés, víz vagy lerakódás az üzemanyagtartályban.	Üritse le az üzemanyagot, és tisztítsa ki a tartályt. Tankoljon tiszta, friss benzint.
	Eltömődött a tanksapka szellőzőfurata.	Tisztítsa ki vagy cserélje le a tanksapkát.
	Elszennyeződött a légszűrőbetét.	Tisztítsa ki a légszűrőbetétet.
A motor egyenetlenül jár.	Hibás a gyújtógyertya.	Szereljen be egy új, megfelelő hézagúra beállított gyújtógyertyát: lásd a MOTOR KEZELÉSI UTASÍTÁSÁT.
	Nem megfelelő a gyertyahézag.	Állítsa be az elektródák hézagát 0,7–0,8 mm értéküre.
	Elszennyeződött a légszűrőbetét.	Tisztítsa ki a légszűrőbetétet: lásd a MOTOR KEZELÉSI UTASÍTÁSÁT.
Gyenge az alapjárat.	Elszennyeződött a légszűrőbetét.	Tisztítsa ki a légszűrőbetétet: lásd a MOTOR KEZELÉSI UTASÍTÁSÁT.
	Eltömődtek a motorburkolat szellőzőnyílasai.	Távolítsa el a szennyeződést a szellőzőnyílasokból.
	Eltömődtek a hűtőbordák és a légjáratok a léghűtő ház alatt.	Távolítsa el a szennyeződéseket a bordák közül és a légjáratokból.
A motor magas fordulatszámon kihagy.	Túl kicsi a gyertyahézag.	Állítsa be az elektródák hézagát 0,7–0,8 mm értéküre.
A motor túlmelegszik.	A hűtőlevegő útja elzáródott.	Távolítsa el a szennyeződést a burkolat szellőzőnyílasai közül és a légjáratokból.
	Nem megfelelő a gyújtógyertya.	Szerelje be az eredeti gyújtógyertyát, és helyezze fel a hűtőbordákat tartalmazó lemezt a motorra.
A fúnyíró rendellenesenvibrál.	Lelazult a vágókés. Húzza meg a kést.
	A vágó egység kiegyensúlyozatlan.	Egyensúlyozza ki a kést.

13. KÖRNYEZET

Ha a gép elérte élettartama végét, ne kezelje háztartási hulladékként, selejtezze környezetbarát módon.

14. EK-MEGFELELŐSÉGI NYILATKOZAT

Csak európai országokra vonatkozóan

Az EK-megfelelőségi nyilatkozat a jelen használati útmutató A. függelékében található meg.

SLOVENSKY
