BRUGSANVISNING PLM4630N2 MAKITA

CONFORMIDADE CE Apenas para países europeus A declaração de conformidade da CE está incluída no Anexo A deste manual de instruções.87 DANSK Forklaring til generel oversigt ADVARSEL: For din egen sikkerheds skyld, bør du læse denne brugsanvisning, inden du begynder at anvende din nye maskine. Hvis du ikke følger instruktionerne, kan det medføre alvorlig personskade. Brug nogle få øjeblikke på at lære plæneklipperen at kende inden hver brug. Opbevar denne brugsanvisning på et sikkert sted, således at dens information til enhver tid er tilgængelig. Hvis du overdrager udstyret til en anden person, skal du lade denne brugsanvisning og sikkerhedsforskrifterne følge med. Beregnet anvendelse Udstyret må kun anvendes til de opgaver, som det er beregnet til at håndtere. Al anden brug regnes for at være misbrug. Brugeren/operatøren, og ikke fabrikanten, vil være ansvarlig for enhver skade eller tilskadekomst, der er forårsaget af et resultat af dette. Benzinplæneklipperen er beregnet til privat brug, dvs. til brug i hjemme- og havemiljøer. Privat brug af plæneklipperen refererer til en årlig brugstid, der generelt ikke overskrider 50 timer, i hvilken periode maskinen primært bruges til at vedligeholde mindre plæner ved boligen og i hjemme-/hobbyhaver. Anvendelse i offentlige faciliteter, sportshaller og ved landbrug/ skovbrug er udelukket. Bemærk venligst, at dette udstyr ikke er lavet til brug til kommercielle, handels- eller industrielle formål. Vores garanti vil bortfalde, hvis maskinen anvendes til kommercielle, handels- eller industrielle formål eller til lignende formål. Brugsvejledningen, som leveret af fabrikanten, skal opbevares og konsulteres for at sikre, at plæneklipperen bruges og vedligeholdes på korrekt vis. Instruktionerne indeholder vigtig information om anvendelse, vedligeholdelse og servicering. Vigtigt! På grund af den store risiko for, at brugeren kan komme til skade, må plæneklipperen ikke bruges til at trimme buske, hække og krat, eller til at skære skrånende vegetation, beplantede tag eller græs på balkoner, eller til at rengøre (opsuge) snavs og affald fra gangstier, eller til at skære træ- eller hækafklip. Desuden må plæneklipperen ikke bruges som el-kultivator til at udjævne høje områder som f.eks. muldvarpeskud. Af sikkerhedsgrunde må plæneklipperen ikke bruges som drivenhed for andre arbejdsmaskiner eller værktøjssæt af nogen slags.

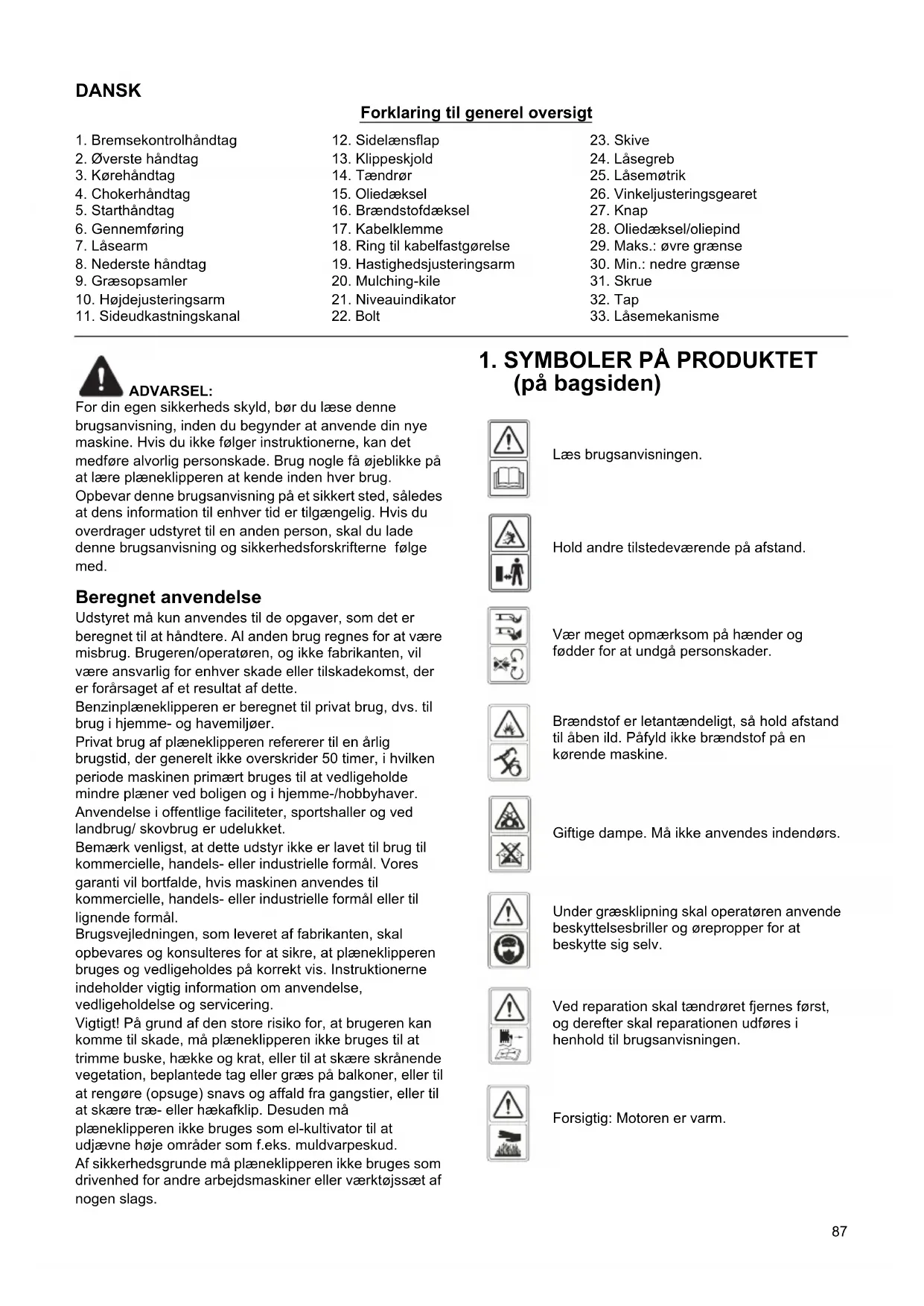

10. Højdejusteringsarm

18. Ring til kabelfastgørelse

19. Hastighedsjusteringsarm

29. Maks.: øvre grænse

30. Min.: nedre grænse

Læs brugsanvisningen. Hold andre tilstedeværende på afstand. Vær meget opmærksom på hænder og fødder for at undgå personskader. Brændstof er letantændeligt, så hold afstand til åben ild. Påfyld ikke brændstof på en kørende maskine. Giftige dampe. Må ikke anvendes indendørs. Under græsklipning skal operatøren anvende beskyttelsesbriller og ørepropper for at beskytte sig selv. Ved reparation skal tændrøret fjernes først, og derefter skal reparationen udføres i henhold til brugsanvisningen. Forsigtig: Motoren er varm.88

SIKKERHEDSREGLER ADVARSEL: Ved anvendelse af benzindrevne maskiner skal de grundlæggende forholdsregler, inklusive de følgende, altid overholdes for at reducere risikoen for personskade og/eller beskadigelse af enheden. Læs alle disse instruktioner inden anvendelse af dette produkt og gem instruktionerne, så du altid har dem. ADVARSEL: Denne maskine frembringer et elektromagnetisk felt under anvendelsen. Dette felt kan under visse omstændigheder interferere med aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller fatale skader anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af de medicinske implantater inden anvendelse af denne maskine. Træning

• Læs omhyggeligt instruktionerne igennem. Gør dig bekendt med betjeningen og den korrekte anvendelse af udstyret. Lær hvordan du stopper motoren hurtigt.

• Brug kun plæneklipperen til det formål den er designet til, dvs. til klipning og indsamling af græs. Andre former for brug kan være farlig og forårsage skader på maskinen. Eksempler på forkert brug kan omfatte, men er ikke begrænset til: - transport af personer, børn eller dyr på maskinen; - blive transporteret af maskinen; - brug af maskinen til at trække eller skubbe læs; - brug af maskinen til blad- eller affaldsopsamling; - brug af maskinen til hækkeklipning eller til klipning af anden vegetation end græs; - brug af maskinen af mere end en person; - brug af kniven på andre overflader end græs.

• Lad aldrig børn eller personer, som ikke har kendskab til disse instruktioner, anvende plæneklipperen. Lokale bestemmelser kan sætte begrænsninger for brugerens alder.

• Brug aldrig plæneklipperen: - når der er personer, især børn, eller kæledyr i nærheden; - hvis operatøren har indtaget medicin eller stoffer, som kan påvirke hans evne til at reagere og koncentrere sig.

• Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker eller farlige situationer, der måtte opstå mod andre personer eller deres ejendele.

• Operatørerne skal modtage passende træning i brugen, justeringen og betjeningen af maskinen, inklusive forbudte betjeninger. Forberedelse

• Bær altid robust fodtøj og lange bukser under plæneklipning. Anvend ikke maskinen med bare fødder eller åbne sandaler.

• Inspicér omhyggeligt det område, hvor udstyret skal anvendes, og fjern alle genstande, såsom sten, legetøj, pinde og ledninger, som kan bive slynget ud af maskinen.

• ADVARSEL- Benzin er meget brandfarligt. - opbevar brændstof i beholdere, som er særligt beregnet til dette formål; - påfyld kun brændstof udendørs og ryg ikke under påfyldningen; - påfyld brændstof inden start af motoren. Tag aldrig dækslet af brændstoftanken eller påfyld benzin, mens motoren kører, eller når motoren er varm; - hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alt der kan være kilde til antændelse, indtil benzindampene er fordampet; - husk at skrue dæksler ordentligt på alle brændstoftanke og beholdere.

• Udskift defekte støjdæmpere.

• Inden brug skal du altid se efter slid eller skader på knivene, knivboltene og knivmonteringen. Udskift slidte eller beskadigede knive og bolte sætvis for at opretholde balancen.

• Kontroller regelmæssigt, at alle start- blokeringsmekanismer og operatørtilstedeværelseskontroller fungerer ordentligt. Betjening

• Anvend ikke motoren på et indelukket sted, hvor der kan ophobes farlige kuliltedampe.

• Brug ikke maskinen, hvis du er træt, syg eller under indflydelse af alkohol eller lægemidler.

• Advarsel! Brug ikke plæneklipperen, hvis der er risiko for lynnedslag.

• Det anbefales at begrænse varigheden af brugen, for at minimere risikoen for støj og vibration.

• Vær forsigtig, når plæneklipperen anvendes på bakker og i nærheden af stejle skråninger, grøfter eller dosseringer

• Klip kun græs i dagslys eller under god kunstig belysning.

• Undgå at anvende maskinen i vådt græs, hvor det er muligt.

• Sørg altid for et godt fodfæste på skråninger.

• Med kørende roterende maskiner skal klipningen foregå på tværs af skråninger og aldrig op og ned.

• Vær meget forsigtig ved retningsændringer på skråninger.

• Klip ikke græs på meget stejle skråninger.

• Vær meget forsigtig, når du bakker eller trækker plæneklipperen ind mod dig selv.

• Stop kniven(e) hvis plæneklipperen skal vippes af hensyn til transport over andre overflader end græs, eller når plæneklipperen transporteres til og fra det område, hvor der skal klippes græs.

• Benyt aldrig plæneklipperen, hvis beskyttelsesskærmene er beskadiget eller uden påmonteret sikkerhedsudstyr som f.eks. deflektorer og/ eller græsopsamlere.89

• Forsigtig: Plæneklipperen må ikke anvendes uden at enten hele græsopsamleren eller den selvlukkende beskyttelsesskærm til udkastningsåbningen er på plads.

• Du skal ikke ændre ikke motorens regulatorindstillinger eller køre motoren hurtigere end anbefalet.

• Lad være med at ændre eller pille ved nogen indkapslet justering til motorhastighedskontrollen.

• Der må ikke pilles ved plæneklipperens sikkerhedssystemer eller funktioner og de må ikke sættes ud af funktion.

• Afbryd alle knive og drivkoblinger inden start af motoren.

• Start motoren forsigtigt i henhold til instruktionerne og med fødderne på god afstand af kniven(e).

• Du skal ikke vippe plæneklipperen, når motoren startes.

• Start ikke motoren, mens du står foran græsudkastet.

• Stik ikke hænder eller fødder ind i nærheden af eller under roterende dele. Hold dig altid væk fra udkastningsåbningen.

• Løft eller bær aldrig en plæneklipper, mens motoren kører.

• Stands motoren og afbryd tændrørskablet, sørg for at alle bevægelige dele er fuldstændigt stoppet og fjern nøglen i tilfælde af, at der anvendes en nøgle: - inden fjernelse af forhindringer eller rensning af græsudkastet; - inden kontrol, rengøring eller arbejde på plæneklipperen; - efter du har ramt et fremmedlegeme. Kontroller plæneklipperen for skader og udfør reparationer inden start eller betjening af plæneklipperen; - hvis plæneklipperen vibrerer unormalt (kontroller straks).

• Stands motoren og afbryd tændrørskablet, sørg for at alle bevægelige dele er fuldstændigt stoppet og fjern nøglen i tilfælde af, at der anvendes en nøgle: - når du forlader plæneklipperen; - inden påfyldning af brændstof.

• Reducer gasindstillingen under nedlukning af motoren og sluk for brændstoffet efter endt plæneklipning, hvis motoren er udstyret med en lukkeventil.

• Brug kun plæneklipperen til det formål den er designet til, dvs. til klipning og indsamling af græs. Andre former for brug kan være farlig og forårsage skader på maskinen. Vedligeholdelse og opbevaring

• Sørg for, at alle møtrikker, bolte og skruer er strammet, så maskinen altid er klar til brug.

• Opbevar aldrig maskiner med benzin i tanken inde i en bygning, hvor dampe kan komme i kontakt med åben ild eller gnister.

• Lad motoren køle af, inden plæneklipperen stilles til opbevaring på et indelukket sted. Rengør og vedligehold plæneklipperen inden den stilles til opbevaring.

• For at reducere brandrisikoen skal motoren, støjdæmperen, batterirummet og benzinopbevaringsområdet holdes fri for græs, blade og overdrevent meget smøremiddel.

• Kontroller jævnligt græsopsamleren for slid eller beskadigelse.

• Udskift slidte eller beskadigede dele af sikkerhedshensyn.

• Hvis brændstoftanken skal tømmes, skal dette udføres udendørs.

• Forkert vedligeholdelse, brug af ikke-tilpassede udskiftningsdele, eller fjernelse eller modifikation af sikkerhedsdele kan beskadige plæneklipperen og bevirke, at operatørerne kommer alvorligt til skade.

• Brug kun de blade og reservedele, som er anbefalet af fabrikanten. Brug af ikke-originale dele kan beskadige maskinen og bevirke, at operatørerne kommer alvorligt til skade. Hold altid plæneklipperen i god arbejdsstand.

• Hvis bladstopperanordningen ikke fungerer, bedes du kontakte et servicecenter for at få hjælp. Transport og håndtering

• Når maskinen skal håndteres, løftes, transporteres eller vippes, skal du: - anvende kraftige arbejdshandsker; - gribe fast i maskinen på de punkter, hvor det er muligt at få ordentligt fat, og være opmærksom på vægten og dens fordeling; - anvende et passende antal personer i henhold til vægten af maskinen og køretøjets egenskaber, eller det sted hvor den skal placeres eller afhentes.

• Under transport skal maskinen fastgøres ordentligt med reb eller kæder. ADVARSEL: Rør ikke ved roterende knive. ADVARSEL: Påfyld brændstof på et sted med god ventilation og med motoren standset.

3. BESKRIVELSE AF DELE

(Fig. 1, Fig. 2, Fig. 3, Fig. 4) Indeholdende A: Tændrørsnøgle90

1. Fastgør den nederste håndtagsstang på

håndtagsbeslaget med bolt, skive og låsegreb. (Fig. 5)

2. Løft de to låsearme for at tilslutte det øverste og

nederste håndtag. (Fig. 6)

3. Tryk på låsearmen for at lukke den, så

håndtagsstængerne låses i betjeningspositionen. (Fig. 7)

4. Juster spændingen ved at dreje på låsemøtrikken med

midt på det nederste håndtag med kabelklemmen, og sikr dig, at kablet er fastgjort på ydersiden af håndtaget. (Fig. 9, Fig. 10) Ellers kan kablet blive klemt, når bagdækslet åbnes/lukkes.

1) Træk i låsearmens åbning.

2) Roter det øverste håndtag centreret på

øverste håndtag tilsluttes.

1. Påsætning: Løft bagdækslet op og hægt

græsopsamleren bag på plæneklipperen. (Fig. 12, Fig. 13, Fig. 14)

Flyt starthåndtaget fra motoren til gennemføringen. (Fig. 15)

Tryk udad for at løsne armen fra tandstangen. Flyt armen fremad eller bagud for at justere højden. (Fig. 16 og se afsnit 7-9)

Disse plæneklippere kan teknologisk opdateres fra deres normale funktion, baseret på anvendelsesformålet: Fra plæneklipper med opsamling bagtil til:

1. Mulching-plæneklipper eller som

2. Plæneklipper med sideudkast.

Hvad er mulching? Ved mulching (bioklip) klippes græsset i første arbejdstrin, derefter findeles det og returneres til græsplænen som naturlig gødning. Model PLM4630N2 PLM4631N2 PLM4632N PLM5130N Motortype B&S 675EXi-serien, ReadyStart B&S 675EXi-serien, ReadyStart B&S 750EX-serien, ReadyStart B&S 750EX-serien, ReadyStart Selvdrevet Nej Ja Ja Ja Motorvolumen 163 cm

Tips angående mulching (bioklip): - Almindelig klipning af maks. 2 cm fra 6 cm til 4 cm højt græs. - Brug en skarp kniv. - Klip ikke i vådt græs. - Indstil maks. Motorhastighed. - Gå kun frem i gå-tempo. - Rens jævnligt mulching-kilen, indersiden af huset og kniven. Start af betjening 6-1 Eftermontering for brug som mulching-plæneklipper ADVARSEL: Kun, når motoren er stoppet, og kniven står stille.

1. Løft bagdækslet og fjern græsopsamleren.

2. Tryk mulching-kilen ind i klippeskjoldet. Lås mulching-

kilen med knappen ind i åbningen i klippeskjoldet. (Fig. 17, Fig. 18)

3. Sænk bagdækslet igen. (Fig. 19)

4. Løft sidelænsflappen og fjern

sideudkastningskanalen. 6-2 Omstilling til klipning med sideudkast Kun, når motoren og kniven står stille!

1. Løft bagdækslet og fjern græsopsamleren.

4. Løft sidelænsflappen for sideudkast. (Fig. 20B)

5. Monter sideudkastningskanalen for sideudkast på

støttepinden på sidelænsflappen. (Fig. 21)

6. Sænk sidelænsflappen - flappen ligger på

sideudkastningskanalen. (Fig. 22) 6-3 Klipning med græsopsamleren ADVARSEL: Kun med en standset motor og stoppet kniv. For at klippe med græsopsamleren skal du fjerne mulching-kilen og udkastningskanalen for sideudkastet og montere græsopsamleren.

1. Fjernelse af mulching-kilen.

- Løft bagdækslet og fjern mulching-kilen.

2. Fjernelse af sideudkastningskanalen for sideudkast.

- Løft sidelænsflappen og fjern sideudkastningskanalen. - Sidelænsflappen lukker automatisk græsudkastet på huset vha. en fjedermekanisme. - Rens jævnligt sidelænsflappen og græsudkastet for græsrester og fastsiddende snavs.

3. Monter græsopsamleren.

- Påsætning: Løft bagdækslet op og hægt græsopsamleren bag på plæneklipperen. - Aftagning: Tag fat og løft op i bagdækslet for tage græsopsamleren af.

Fyld benzin og olie på motoren som anvist i den separate motorvejledning, der kom sammen med plæneklipperen. Læs omhyggeligt instruktionerne igennem. (Fig. 23, Fig. 24, Fig. 25, Fig. 26) ADVARSEL: Benzin er meget brandfarligt. Opbevar brændstof i beholdere, som er særligt beregnet til dette formål. Påfyld kun brændstof udendørs, inden du starter motoren, og undlad at ryge, mens du påfylder eller håndterer brændstof. Tag aldrig dækslet af brændstoftanken eller påfyld benzin, mens motoren kører, eller når motoren er varm. Hvis der spildes benzin, skal du ikke forsøge at starte motoren, men flytte maskinen væk fra det sted, hvor der blev spildt, og undgå alle antændelseskilder indtil benzindampene er fordampet. Husk at skrue dæksler ordentligt på alle brændstoftanke og beholdere. Inden du vipper plæneklipperen for at vedligeholde kniven eller tømme olien af, skal du tømme tanken for brændstof. ADVARSEL: Fyld aldrig brændstof på brændstoftanken indendørs, med motoren kørende, eller før motoren har fået lov til at køle af i mindst 15 minutter efter brug.

1. Enheden er udstyret med en gummihætte over

tændrøret. Sørg for at metalstroppen på tændrørskablet (inde i gummihætten) er ordentligt fastgjort på tændrørets metalspids.

2. Når du starter en kold eller varm motor, skal du dreje

gasspjældshåndtaget til en vilkårlig position mellem “ ”-stillingen og “ ”-stillingen. Ved drift skal du dreje gasspjældshåndtaget til “ ”-stillingen. (Fig. 27)

3. Mens du står bag ved enheden, skal du gribe fat i

bremsekontrolhåndtaget og holde det ind mod det øverste håndtag som vist i Fig. 28.

4. Grib fat i starthåndtaget som vist i Fig. 28 og træk

hurtigt op. Før det langsomt tilbage til gennemføringsbolten efter motoren er startet. Slip bremsekontrolhåndtaget for at standse motoren og kniven. Start motoren forsigtigt i henhold til instruktionerne og med fødderne på god afstand af kniven. Du skal ikke vippe plæneklipperen, når motoren startes. Start plæneklipperen på et jævnt underlag, fri for højt græs eller andre hindringer. Hold hænder og fødder på afstand af de roterende dele. Start ikke motoren, mens du står foran græsudkastet.92 7-3 BETJENINGSPROCEDURER Under anvendelse skal du holde godt fast i bremsekontrolhåndtaget med begge hænder. BEMÆRK: Hvis bremsekontrolhåndtaget slippes under anvendelsen, standser motoren, og derfor stopper plæneklipperen med at køre. ADVARSEL: For at undgå utilsigtet start af plæneklipperen, leveres den med en motorbremse, som skal trækkes tilbage, inden motoren kan startes. Når motorkontrolarmen frigøres, skal den returnere til dens udgangsstilling, ved hvilket punkt motoren automatisk slukker. BEMÆRK: Motorbremse (bremsehåndtag) : Brug armen til at stoppe motoren. Når armen frigøres, vil motoren og bladet automatisk stoppe. For at klippe, skal man holde armen i arbejdsstilling. Kontroller, inden du begynder at klippe, start/stop-armen flere gange for at sikre dig, at den fungerer ordentligt. Sørg for, at strammekablet kan betjenes problemfrit (dvs. at det ikke på nogen måde sætter sig fast eller laver kinker).

7-4 SÅDAN STANDSES MOTOREN

FORSIGTIG: Kniven fortsætter med at rotere nogle få sekunder, efter motoren er slukket.

1. Slip bremsekontrolhåndtaget for at standse motoren

og kniven. (Fig. 29)

2. Afbryd og jord tændrørskablet som anvist i den

separate motorvejledning for at forhindre utilsigtet start, mens maskinen ikke er under opsyn.

7-5 AKTIVERING AF SELVTRÆK

PLM4631N2 Plæneklipperen begynder at bevæge sig automatisk fremad med ca. 3,6 km/t (Fig. 30), når du griber om kørehåndtaget, og standser, når du slipper kørehåndtaget.

Plæneklipperen er udstyret med et hastighedsjusteringssystem, der kan justeres til 3 hastigheder fra 3,0 km/t til 4,5 km/t. Position “ ”: den langsomste position; Position “ ”: den hurtigste position. (Fig. 31) Foretag trinene nedenfor:

1. Slip kørehåndtaget indtil plæneklipperen ikke længere

2. Vælg den passende hastighed, du ønsker. (Fig. 31)

3. Grip fat om kørehåndtaget for at fortsætte klipning.

(Fig. 30) FORSIGTIG: Din plæneklipper er designet til at klippe almindeligt havegræs, der ikke er højere end 250 mm. Forsøg ikke at klippe gennem ualmindelig højt tørt eller vådt græs (f.eks. en græsmark) eller bunker af tørre blade. De afklippede materialer kan ophobes på klippeskjoldet eller komme i kontakt med motorudstødningen og udgøre en potentiel brandrisiko. 7-6 SÅDAN OPNÅS DE BEDSTE GRÆSKLIPNINGSRESULTATER Ryd græsplænen for affald. Sørg for at græsplænen er fri for sten, grene, ståltråd eller andre fremmedlegemer, der eventuelt ved et uheld kan blive slynget ud af plæneklipperen i en hvilken som helst retning og forvolde alvorlig personskade på operatøren og andre, såvel som skader på materiel og omkringliggende genstande. Klip ikke vådt græs. For at opnå en effektiv klipning af græsset skal du ikke klippe vådt græs, da det har tendens til at sætte sig fast i klippeskjoldet og forhindre ordentligt klipning af det afklippede græs. Klip ikke mere end 1/3 af græssets længde. Den anbefalede græsklipning er 1/3 af græssets længde. Hastigheden over jorden skal justeres, sådan at de afklippede stykker kan fordeles jævnt ind plænen. Især ved kraftig klipning af tykt græs kan det være nødvendigt at bruge en af de laveste hastigheder for at få et rent, fint klip. Ved klipning af langt græs er du muligvis nødt til at klippe plænen af to omgange, hvor du sænker kniven med endnu en 1/3 af længden ved andet klip og eventuelt klipper græsset i et andet mønster, end det der blev anvendt første gang. En lille smule overlapning af klippet for hver gang, hjælper også med til at fjerne eventuelt spredte afklippede rester, der ligger tilbage på plænen. Plæneklipperen bør altid anvendes ved fuld gas for at få det reneste snit og give maskinen mulighed for at udføre den bedst mulige klipning. Rens undersiden af klippeskjoldet. Sørg for at rense undersiden af klippeskjoldet hver gang efter brug for at undgå en ophobning af græs, hvilket ellers forhindrer ordentligt mulching. Klipning af blade. Klipning af blade kan også være godt for din græsplæne. Ved klipning af blade skal du sørge for, at de er tørre, samt at der ikke ligger et alt for tykt lag på græsplænen. Du skal ikke vente til alle bladene er faldet af træerne, før du udfører klipning. ADVARSEL: Hvis du støder på et fremmedlegeme, skal motoren standses. Fjern kablet fra tændrøret og efterse plæneklipperen nøje for skader, og reparer skaden inden du starter og anvender plæneklipperen igen. Hvis plæneklipperen vibrerer voldsomt under anvendelse, kan det være et tegn på beskadigelse. Enheden bør straks efterses og repareres.

Der er en niveauindikator oven på græsopsamleren, som viser om opsamleren er tom eller fuld (Fig. 32, Fig. 33): - Niveauindikatoren pustes op, hvis opsamleren ikke er fuld under plæneklipningen. (Fig. 33) - Hvis opsamleren er fuld, falder indikatoren ned. Når først dette sker, skal du straks stoppe og tømme opsamleren, sikre dig at den er ren, samt at der kan trænge luft igennem dens trådnet. (Fig. 32) VIGTIGT Hvis indikatoråbningens position er meget beskidt, pustes indikatoren ikke op. I dette tilfælde skal du straks rengøre indikatoråbningens position.93 7-8 KLIPPESKJOLD Undersiden af plæneklipperens klippeskjold bør renses hver gang efter brug for at forhindre ophobning af afklippede græsrester, blade, snavs eller andre materialer. Hvis de afklippede rester får lov til at ophobe sig, medvirker det til rust- og korrosionsdannelse og kan forhindre ordentlig mulching. Klippeskjoldet kan renses ved at vippe plæneklipperen og skrabe det rent med et passende værktøj (sørg for at tændrørskablets forbindelse er afbrudt).

7-9 INSTRUKTIONER FOR

HØJDEJUSTERING FORSIGTIG: Udfør aldrig nogen justeringer på plæneklipperen uden først at standse motoren og afbryde tændrørskablets forbindelse. FORSIGTIG: Inden du ændrer klippehøjden, skal du standse plæneklipperen og afbryde tændrørskablets forbindelse. Plæneklipperen er udstyret med en central højdejusteringsarm, der har 8 højdepositioner. Højden (fra kniven til jorden) kan justeres fra 25 mm til 70 mm (8 højdepositioner). (Fig. 34) Den laveste justering: 25 mm (position 1), den højeste justering: 70 mm (position 8).

1. Stands plæneklipperen og afbryd tændrørskablets

forbindelse, inden du ændrer plæneklipperens klippehøjde.

2. Den centrale højdejusteringsarm har 8 forskellige

højdepositioner. (Fig. 34) For at ændre klippehøjden skal du trykke justeringsarmen mod hjulet, og flytte op eller ned på den valgte højde.

Udskift kun med originale tændrør. Du opnår det bedste resultat ved at udskifte tændrøret efter hver 100 timers brug. BREMSEKLODSER Kontroller og/eller udskift med jævne mellemrum motorbremseklodserne hos en serviceagent, kun originale dele kan bruges til udskiftning.

1. HJUL-Smør kuglelejerne på hvert hjul mindst én gang

i sæsonen med en let olie.

2. MOTOR-Følg motorvejledningen angående

FORSIGTIG: Spul ikke motoren med en vandslange. Vandet kan beskadige motoren og forurene brændstofsystemet.

1. Tør klippeskjoldet af med en tør klud.

2. Spul med en vandslange under klippeskjoldet ved at

vippe plæneklipperen, sådan at tændrøret er opad. 10-1 MOTORLUFTFILTER FORSIGTIG: Sørg for at snavs eller støv ikke tilstopper luftfilterets skumelement. Motorens luftfilterelement skal efterses (renses) efter 25 timers normal plæneklipning. Skumelementet skal efterses regelmæssigt, hvis plæneklipperen anvendes under tørre, støvede forhold.

6. Put et par dråber SAE30-olie på skumfilteret og vrid

det omhyggeligt for at fjerne eventuelt overskud af olie.

BEMÆRK: Udskift filteret hvis det er flosset, flænset, beskadiget eller ikke kan renses. 10-2 KNIV FORSIGTIG: Sørg for at afbryde og jorde tændrørskablet inden arbejdet med kniven for at forhindre utilsigtet start af motoren. Beskyt hænderne ved at anvende tykke handsker eller en klud, når du griber om knivene. Vip plæneklipperen som anvist i den separate motorvejledning. Fjern sekskantbolten og skiven, der holder kniven og knivadapteren fast på motorens krumtapaksel. Afmonter kniven og adapteren fra krumtapakslen. ADVARSEL: Efterse regelmæssigt knivadapteren for revner, især hvis du rammer et fremmedlegeme. Udskiftes om nødvendigt. Du opnår de bedste resultater med en skarp kniv. Kniven kan skærpes ved at afmontere den og enten slibe eller file knivsæggen, sådan at den oprindelige smig opretholdes så vidt muligt. Det er ekstremt vigtigt, at hver knivsæg slibes lige meget for ikke at få en uafbalanceret kniv. En forkert balanceret kniv medfører voldsomme vibrationer og kan forårsage skade på motoren og plæneklipperen. Sørg for at balancere kniven omhyggeligt efter slibning. Knivens balance kan testes ved at balancere den på en rundskaftet skruetrækker. Fjern metal fra den tunge side indtil den balancerer jævnt. (Fig. 37)94 Inden du monterer kniven og knivadapteren på enheden, skal du smøre motorens krumtapaksel og indersiden af knivadapteren med en let olie. Installer knivadapteren på krumtapakslen. Se Fig. 37. Placer kniven med delnummeret vendende væk fra adapteren. Placer skiven over kniven og indsæt sekskantbolten. Stram sekskantbolten med det moment, der er anvist nedenfor. 10-3 KNIVMONTERINGSMOMENT Midterbolt 40 Nm - 50 Nm for at sikre sikker anvendelse af din enhed. Alle møtrikker og bolte skal regelmæssigt kontrolleres for korrekt tilspænding. Efter længere brug, især ved sandede jordforhold, bliver kniven slidt og mister noget af den oprindelige form. Effektiviteten af klipningen reduceres, og kniven bør udskiftes. Udskift kun kniven med en fabriksgodkendt kniv. Eventuelle skader pga. en uafbalanceret kniv er ikke producentens ansvar. Når du udskifter kniven, skal du anvende den originale type, som er mærket på kniven (MAKITA 263001451 til PLM4630N2/PLM4631N2/PLM4632N, MAKITA 263002552 til PLM5130N) (kontakt din lokale forhandler eller vores firma angående bestilling af en ny kniv, se forsiden). 10-4 MOTOR Se den separate motorvejledning angående instruktioner for motorvedligeholdelse. Vedligehold motorolien som anvist i den separate motorvejledning, der kom sammen med din enhed. Læs og følg instruktionerne omhyggeligt. Foretag eftersyn af luftfilteret som anvist i den separate motorvejledning under normale forhold. Under ekstremt støvede forhold skal det altid renses efter nogle få timers brug. Dårlig motorydelse og drukning af motoren angiver, at luftfilteret bør efterses. For at foretage eftersyn af luftfilteret skal du se den separate motorvejledning, der kom sammen med din enhed. Tændrøret skal renses, og afstanden genindstilles én gang i sæsonen. Det anbefales, at udskifte tændrøret i starten af hver klippesæson; se motorvejledningen angående korrekt tændrørstype og afstandsspecifikationer. Rens jævnligt motoren med en klud eller en børste. Hold afkølingssystemet (blæserhusområdet) rent for at sikre ordentlig luftcirkulation, hvilket er essentielt for motorydelse og -levetid. Sørg for at fjerne alt græs, snavs og brandbart materiale fra lyddæmperområdet.

11. OPBEVARINGSINSTRUKTIONE

R (UDEN FOR SÆSONEN) Følgende skridt bør tages for at klargøre plæneklipperen til opbevaring.

1. Tøm tanken efter sæsonens sidste klipning.

a) Tøm benzintanken med en pumpe. FORSIGTIG: Tøm ikke benzin af i lukkede rum, i nærheden af åben ild osv. Rygning forbudt! Benzindampe kan forårsage eksplosion eller brand. b) Start motoren og lad den køre indtil den har opbrugt al den resterende benzin og standser. c) Fjern tændrøret. Brug en oliekande til at fylde ca. 20 ml olie i forbrændingskammeret. Aktivér starteren for at fordele olien jævnt i forbrændingskammeret. Udskift tændrøret.

2. Rens og smør plæneklipperen omhyggeligt som

4. Opbevar plæneklipperen på et tørt, rent og

frostbeskyttet sted, uden for uautoriserede personers rækkevidde. FORSIGTIG: Motoren skal være kølet fuldstændigt ned, inden plæneklipperen gemmes væk. BEMÆRK: - Ved opbevaring af enhver type motorudstyr på et uventileret sted eller i et opbevaringsskur. - Sørg for at rustsikre udstyret. Brug en let olie eller silikoneolie til at lægge en hinde over udstyret, især kabler og alle bevægelige dele. - Sørg for ikke at bøje eller knække kabler. - Hvis startsnoren løsner sig fra gennemføringen på håndtaget, skal du afbryde og jorde tændrørskablet, trykke ind på knivkontrolhåndtaget og langsomt trække startsnoren ud fra motoren. Før startsnoren ind i gennemføringsbolten på håndtaget. Transport Sluk for motoren og lad den køle af. Sæt derefter tændrørsledningen i forbindelse og tøm brændstoftanken som beskrevet i motorbrugsanvisningen. Sørg for ikke at bøje eller beskadige klingen, når du skubber plæneklipperen hen over genstande.95

Motoren starter ikke. Gashåndtaget er ikke i den rigtige position under de aktuelle forhold. Flyt gashåndtaget hen på den rigtige position. Brændstoftanken er tom. Fyld brændstof på tanken: se BRUGERVEJLEDNING TIL MOTOR. Luftfilterelementet er beskidt. Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR. Løst tændrør. Stram tændrøret til 25-30 Nm. Tændrørskablet er løst eller afbrudt fra stikket. Monter tændrørskablet på tændrørsstikket. Forkert tændrørsafstand. Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm. Tændrøret er defekt. Monter et nyt tændrør med korrekt tændrørsafstand. se BRUGERVEJLEDNING TIL MOTOR. Karburatoren er druknet i brændstof. Afmonter luftfilterlementet og fortsæt med at trække i startsnoren indtil karburatoren renser sig selv, og monter derefter luftfilterlementet. Defekt tændingsmodul. Kontakt servicerepræsentanten. Det er svært at starte motoren, eller den mister kraft. Snavs, vand eller gammelt brændstof i tanken. Tøm brændstoffet af og rens tanken. Fyld tanken med rent, frisk brændstof. Udluftningshullet i brændstoftankens dæksel er tilstoppet. Rens eller udskift brændstoftankens dæksel. Luftfilterelementet er beskidt. Rens luftfilterelementet. Motoren kører ujævnt. Tændrøret er defekt. Monter et nyt tændrør med korrekt tændrørsafstand: se BRUGERVEJLEDNING TIL MOTOR. Forkert tændrørsafstand. Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm. Luftfilterelementet er beskidt. Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR. Motoren går dårligt i tomgang. Luftfilterelementet er beskidt. Rens luftfilterelementet: se BRUGERVEJLEDNING TIL MOTOR. Luftåbningerne i motorhuset er blokeret. Fjern græsrester fra åbningerne. Køleribber og luftpassager under motorens blæserhus er blokeret. Fjern græsrester fra køleribber og luftpassager. Motoren hopper ved høj hastighed. Afstanden mellem tændrørets elektroder er for lille. Indstil afstanden mellem elektroderne på 0,7 til 0,8 mm. Motoren overopheder. Gennemstrømningen af køleluft er begrænset. Fjern eventuelle græsrester fra åbningerne i motorhuset, blæserhuset og luftpassager. Forkert tændrør. Installer originalt tændrør og køleribber på motoren. Plæneklipperen vibrerer unormalt. Knivmontagen er løs. Stram kniven. Knivmontagen er ikke afbalanceret. Afbalancer kniven.96

Skulle din maskine trænge til at blive udskiftet efter lang tids brug, skal den ikke bortskaffes sammen med husholdningsaffald, men bortskaffes på en miljømæssig sikker måde.

14. EF-KONFORMITETSERKLÆ-

RING Kun for lande i Europa EF-konformitetserklæringen er inkluderet som Tillæg A til denne instruktionsvejledning.97
