РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PLM4630N2 MAKITA

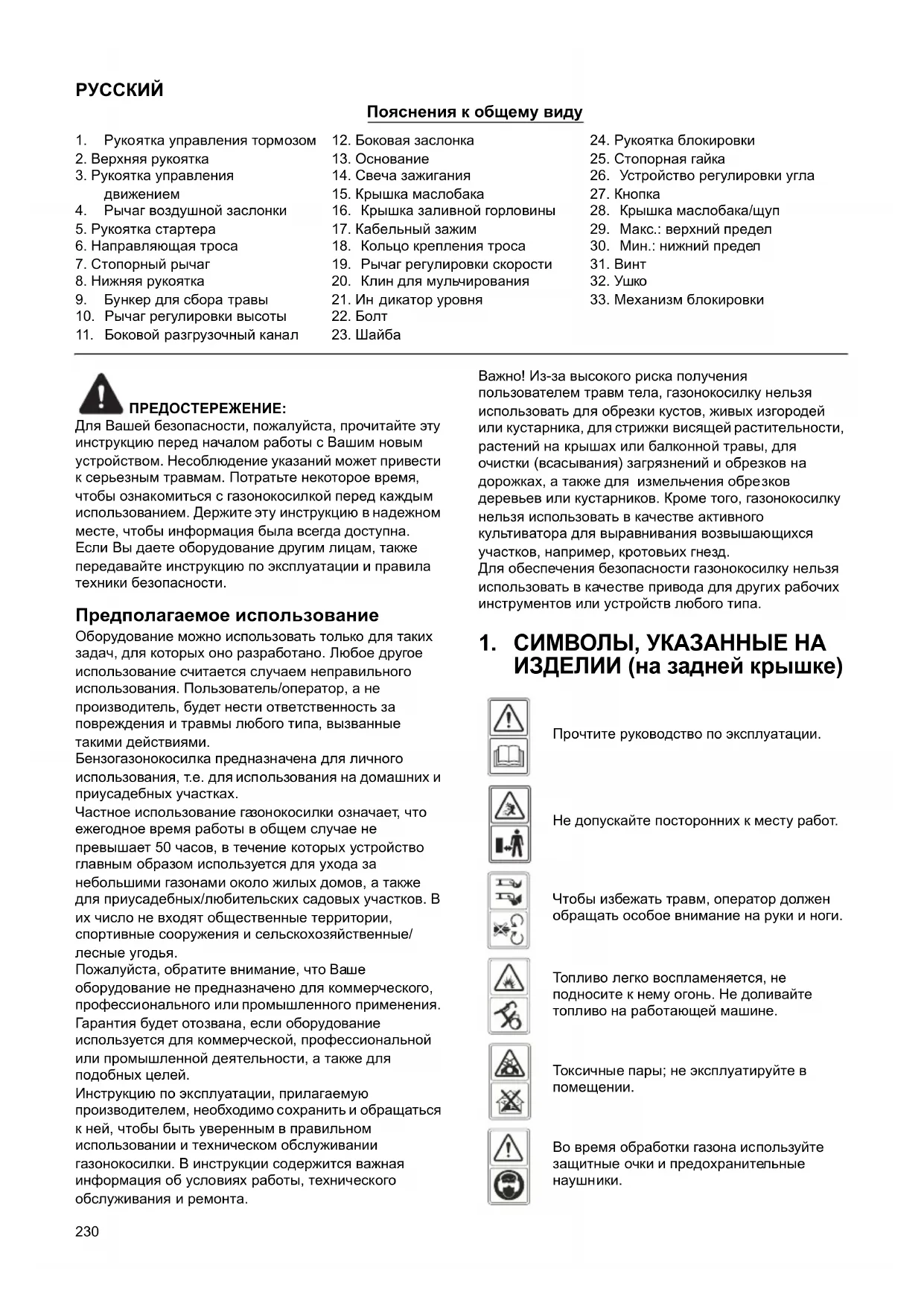

Пояснения к общему виду ПРЕДОСТЕРЕЖЕНИЕ: Для Вашей безопасности, пожалуйста, прочитайте эту инструкцию перед началом работы с Вашим новым устройством. Несоблюдение указаний может привести к серьезным травмам. Потратьте некоторое время, чтобы ознакомиться с газонокосилкой перед каждым использованием. Держите эту инструкцию в надежном месте, чтобы информация была всегда доступна. Если Вы даете оборудование другим лицам, также передавайте инс трукцию по эксплуатации и правила техники безопасности. Предполагаемое использование Оборудование можно использовать только для таких задач, для которых оно разработано. Любое другое использование считается случаем неправильного использования. Пользователь/оператор, а не производитель, будет нести ответственность за повреждения и травмы любого типа, вызванные такими действиями. Бензогазонокосилка предназначена для личного использования, т.е. для использования на домашних и приусадебных участках. Частное использование га зонокосилки означает, что ежегодное время работы в общем случае не превышает 50 часов, в течение которых устройство главным образом используется для ухода за небольшими газонами около жилых домов, а также для приусадебных/любительских садовых участков. В их число не входят общественные территории, спортивные сооружения и сельскохозяйственные/ лесные угодья. Пожалуйста, обратите внимание, что Ва

оборудование не предназначено для коммерческого, профессионального или промышленного применения. Гарантия будет отозвана, если оборудование используется для коммерческой, профессиональной или промышленной деятельности, а также для подобных целей. Инструкцию по эксплуатации, прилагаемую производителем, необходимо сохранить и обращаться к ней, чтобы быть уверенным в правильном использовании и техническом обслуживании газонокосилки. В инструкции с одержится важная информация об условиях работы, технического обслуживания и ремонта. Важно! Из-за высокого риска получения пользователем травм тела, газонокосилку нельзя использовать для обрезки кустов, живых изгородей или кустарника, для стрижки висящей растительности, растений на крышах или балконной травы, для очистки (всасывания) загрязнений и обрезков на дорожках, а также для измельчения обре

деревьев или кустарников. Кроме того, газонокосилку нельзя использовать в качестве активного культиватора для выравнивания возвышающихся участков, например, кротовьих гнезд. Для обеспечения безопасности газонокосилку нельзя использовать в качестве привода для других рабочих инструментов или устройств любого типа.

1. СИМВОЛЫ, УКАЗАННЫЕ НА

ИЗДЕЛИИ (на задней крышке)

1. Рукоятка управления тормозом

3. Рукоятка управления

4. Рычаг воздушной заслонки

5. Рукоятка стартера

6. Направляющая троса

9. Бункер для сбора травы

10. Рычаг регулировки высоты

11. Боковой разгрузочный канал

12. Боковая заслонка

15. Крышка маслобака

16. Крышка заливной горловины

18. Кольцо крепления троса

19. Рычаг регулировки скорости

20. Клин для мульчирования

24. Рукоятка блокировки

26. Устройство регулировки угла

28. Крышка маслобака/щуп

33. Механизм блокировки

Прочтите руководство по эксплуатации. Не допускайте посторонних к месту работ. Чтобы избежать травм, оператор должен обращать особое внимание на руки и ноги. Топливо легко воспламеняется, не подносите к нему огонь. Не доливайте топливо на работающей машине. Токсичные пары; не эксплуатируйте в

Во время обработки газона используйте защитные очки и предохранительные

БЕЗОПАСНОСТИ ПРЕДОСТЕРЕЖЕНИЕ: При использовании бензиновых инструментов соблюдайте основные правила техники безопасности, включая перечисленные ниже, чтобы снизить риск получения тяжелых травм и/или повреждения устройства. Прочтите все инструкции до начала эксплуатации изделия и сохраните их для последующего использования. ПРЕДОСТЕРЕЖЕНИЕ: Во время работы данное устройство создает электромагнитное поле. В некоторых случаях это поле мо жет создавать помехи для активных или пассивных медицинских имплантатов. Чтобы уменьшить риск тяжелой или смертельной травмы, перед началом эксплуатации устройства людям с медицинскими имплантатами рекомендуется проконсультироваться с врачом и производителем имплантата.

• Внимательно прочитайте инструкции. Ознакомьтесь со всеми органами управления и правилами правильной эксплуатации изделия. Советы по быстрому останову двигателя.

• Используйте газонокосилку только по назначению, для стрижки и подбора травы. Любые другие способы применения могут быть опасными и привести к повреждению машины. Примеры ненадлежащего использования включают, но не ограничиваются следующими способами: - перевозка лю дей, детей или животных на устройстве; - транспортировка устройства на машине; - использование устройства для буксировки или толкания грузов; - использование устройства для сбора листьев или мусора; - использование устройства для стрижки кустарника или резки растительности, отличной

- использование устройства несколькими людьми; - использование ножа на поверхностях, отличных

азрешайте детям и лицам, не знакомым с данными инструкциями, пользоваться газонокосилкой. В местном законодательстве могут существовать возрастные ограничения для операторов;

• Запрещается использовать газонокосилку в следующих случаях: - если поблизости находятся люди (в особенности дети) или животные. - если оператор принимал медицинские препараты или вещества, которые могут повлиять на его реакцию и к онцентрацию.

• Помните, что оператор/пользователь несет ответственность за происшествия и опасные ситуации с другими людьми или их собственностью.

• Оператор должен пройти соответствующее обучение по использованию, настройке и управлению инструментом, включая запрещенные

• На время стрижки газона обязательно надевайте прочную обувь и длинные брюки. Не пользуйтесь оборудованием босиком или в открытых сандалиях.

• Тщательно проверьте участок, где должно будет использоваться устройство, и уберите все предметы, например, камни, игрушки, палки и проволоку, которые могут отбрасываться инструментом.

• ПРЕДОСТЕРЕЖЕНИЕ - Бензин легко воспламеняется. - храните топливо в предназначенных дл

- заправляйте бак только вне помещения, не курите во время заправки; - доливайте топливо до запуска двигателя. Запрещается снимать крышку топливного бака или доливать бензин при работающем двигателе или если двигатель горячий; - если бензин был пролит, не запускайте двигатель; передвиньте газонокосилку в сторону от места разлива и не с оздавайте каких-либо источников искр до испарения бензина; - надежно закрывайте крышки топливного бака и

• Замените неисправные глушители.

• Перед использованием обязательно осмотрите лезвия, болты крепления лезвий и режущий узел на предмет износа и повреждений. Заменяйте изношенные или поврежденные лезвия и болты комплектами, чтобы не допустить нарушения балансировки.

• Регулярно проверяйте правиль

функционирования всех фиксаторов запуска и систем присутствия оператора. Эксплуатация

• Не включайте двигатель в ограниченном пространстве, где возможно скопление опасных паров угарного газа.

• Не используйте инструмент, если Вы устали, болеете или находитесь под воздействием алкоголя или лекарственных препаратов.

• Предостережение! Не используйте газонокосилку, если есть вероятность молнии.

• Рекомендуется ограничивать длительность работы, чтобы минимизировать опасность воздействия шумов и вибрации. Во время ре монта извлеките свечу зажигания и затем выполняйте ремонт в соответствии с руководством по эксплуатации. Предупреждение: Двигатель горячий.232

• Будьте внимательны при использовании газонокосилки на откосах, а также вблизи склонов, рвов или насыпей.

• Стрижку газонов выполняйте только в дневное время или при хорошем искусственном освещении.

• По возможности не используйте оборудование на мокрой траве.

• Соблюдайте осторожность на склонах.

• Передвигайтесь шагом, не бегайте.

• При использовании колесных ротационных машин

лонов выполняйте только поперек, но ни в коем случае не вверх и не вниз по склону.

• Соблюдайте особую осторожность, меняя направление движения на склонах.

• Не выполняйте стрижку на чересчур крутых

• Соблюдайте особую осторожность при движении задним ходом или подтягивая газонокосилку к себе.

• Обязательно выключайте лезвие, если газонокосилку необ ходимо наклонить для транспортировки по поверхности, отличной от травы, либо при транспортировке газонокосилки к месту эксплуатации и обратно.

• Запрещается эксплуатировать газонокосилку с неисправными ограждениями или без защитных приспособлений, например, дефлекторов или бункера для сбора травы.

• Предупреждение: Газонокосилку нельзя использовать без прикрепленного бункера для сбора травы или самозакрывающегося кожуха разгрузочного отверстия.

• Не меняйт е настройки регулятора оборотов двигателя и не превышайте частоту оборотов

• Не изменяйте и не вмешивайтесь в работу зафиксированных регуляторов управления скоростью двигателя.

• Запрещается вмешиваться в работу систем или функции безопасности газонокосилки, а также отключать их.

• Перед запуском двигателя отсоедините все лезвия и муфты привода.

• Включайте двигатель ост орожно, в соответствии с инструкциями, ноги при этом должны находиться как можно дальше от лезвий.

• При запуске двигателя не наклоняйте газонокосилку.

• Не включайте двигатель, стоя перед разгрузочным

• Не помещайте руки или ноги под вращающиеся детали или вблизи них. В любой ситуации не становитесь перед разгрузочным отверстием.

днимайте и не переносите газонокосилку с работающим двигателем.

• Выключите двигатель и отсоедините провод свечи зажигания, убедитесь, что все движущиеся части полностью остановились, если вставлен ключ - извлеките его: - перед устранением засоров и удалением предметов, закупоривших желоб; - перед проверкой, очисткой или обслуживанием газонокосилки; - после удара о посторонний предмет. Осмотрите газонокосилку на пре дмет повреждений и устраните неисправность, прежде чем включать и эксплуатировать газонокосилку; - если началась ненормальная вибрация газонокосилки (немедленно проверьте).

• Выключите двигатель и отсоедините провод свечи зажигания, убедитесь, что все движущиеся части полностью остановились, если вставлен ключ - извлеките его: - оставляя ее без присмотра; - перед заправкой.

• При выключении двигателя уменьшите степень

крытия дроссельной заслонки; если двигатель оснащен отсечным клапаном, по окончании стрижки газона выключите подачу топлива.

• Используйте газонокосилку только по назначению, для стрижки и подбора травы. Любые другие способы применения могут быть опасными, привести к повреждению машины. Обслуживание и хранение

• Все гайки, болты и винты должны быть надежно затянуты - это обеспечит безопасность и работоспособность.

• Не храните оборудование с бензином в баке в помещениях, где пары могут достичь открытого огня или искр.

• Дайте двигателю охладиться перед тем, как убирать его в закрытое место; Очистите газонокосилку и выполните техническое обслуживание перед хранением.

обы уменьшить опасность пожара, храните двигатель, глушитель, отделение для батареи и бензин вдали от мест с травой, листьями или вблизи с большим количеством смазки.

• Периодически проверяйте бункер для сбора травы на предмет износа и снижения эксплуатационных

• Чтобы обеспечить безопасность, заменяйте изношенные и поврежденные детали.

• Если требуется слить то пливо из бака, это следует делать вне помещения.

• Неправильное техническое обслуживание, использование неподходящих запасных частей, а также удаление или модификация компонентов, отвечающих за безопасность, может повредить газонокосилку и привести к серьезным травмам

• Используйте только рекомендованные производителем лезвия и запасные части. Использование неоригинальных частей может повредить и инструмент и привести к т

оператора. Содержите газонокосилку в хорошем рабочем состоянии.

• Если устройство остановки лезвия не работает, пожалуйста, обратитесь за помощью в центр технического обслуживания. Транспортировка и использование

• В случаях, когда устройство используется, поднимается, перемещается или наклоняется необходимо: - надевать прочные рабочие перчатки;233 - держать устройство таким образом, чтобы обеспечить безопасный захват с учетом массы устройства и ее распределения; - количество помощников должно соответствовать массе устройства и характеристикам автомобиля или места, куда перемещается или откуда забирается устройство.

• Во время транспортировки надежно закрепите устройство тросами или цепями. ПРЕДОСТЕРЕЖЕНИЕ: Не прикасайтесь к вращающемуся лезвию. ПРЕДОСТЕРЕЖЕНИЕ: Выполняйте за

только в хорошо проветриваемом помещении при остановленном двигателе.

3. ОПИСАНИЕ ДЕТАЛЕЙ (Pис. 1,

A: Ключ для свечи зажигания

4. ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Установите нижнюю рукоятку на кронштейн

рукоятки с помощью болта, шайбы и рукоятки блокировки. (Рис. 5)

2. Поднимите два стопорных рычага, чтобы

соединить верхнюю и нижнюю рукоятки. (Рис. 6)

3. Нажмите закрытый стопорный рычаг, чтобы

зафиксировать рукоятки в рабочем положении. (Рис. 7)

4. Отрегулируйте натяжение, повернув стопорную

гайку с помощью соответствующего гаечного ключа. (Рис. 8)

оложите кабель по оси рукоятки. Зафиксируйте его вокруг нижней рукоятки с помощью кабельного зажима и убедитесь, что кабель закреплен на внешней стороне рукоятки. (Рис. 9, Pис. 10) В противном случае кабель может быть защемлен при открытии/закрытии задней крышки. 5-2 РЕГУЛИРОВКА УГЛА

1) Потяните стопорный рычаг для его открытия.

Серия B&S 675EXi, ReadyStart Серия B&S 675EXi, ReadyStart Серия B&S 750EX, ReadyStart Серия B&S 750EX, ReadyStart Самоходная НетДаДаДа Рабочий объем двигателя 163 см

Номинальная мощность 2,6 кВт 2,6 кВт 2,5 кВт 2,5 кВт Ширина ножа 460 мм 460 мм 460 мм 510 мм Номинальная скорость 2800/мин 2800/мин 2800/мин 2800/мин Емкость топливного бака 1,0 л 1,0 л 1,0 л 1,0 л Емкость маслобака 0,47 л 0,47 л 0,6 л 0,6 л Объем бункера для сбора

60 л 60 л 60 л 65 л Вес нетто 30 кг 32,5 кг 35 кг 38 кг Регулировка высоты 25-70 мм, 8 положений 25-70 мм, 8 положений 25-70 мм, 8 по

25-70 мм, 8 положений Модель PLM4630N2 PLM4631N2 PLM4632N PLM5130N Гарантированный уровень звукового давления на месте оператора (В соответствии с EN ISO 5395-1 Приложение F и EN ISO 5395-2, EN ISO 4871) 84,3 дБ (A) (K=3 дБ (A)) 84,3 дБ (A) (K=3 дБ (A)) 83,9 дБ (A) (K=3 дБ (A)) 85,7 дБ (A) (K=3 дБ (A)) Измеренный уровень звуковой

(В соответствии с 2000/14/EC) 96 дБ (A) 96 дБ (A) 96 дБ (A) 98 дБ (A

(В соответствии с EN ISO 5395-1 Приложение G и EN ISO 5395-2) 5,42 м/с

2) Поворачивайте верхнюю рукоятку, направленную

по центру устройства регулировки угла, чтобы установить необходимый угол (в пределах от -15° до 15° (3 положения: -15º/0º/15º) как показано на Pис. 11.

3) Потяните закрытый стопорный рычаг, чтобы

подсоединить нижнюю и верхнюю рукоятку. 5-3 УСТАНОВКА И СНЯТИЕ БУНКЕРА ДЛЯ СБОРА ТРАВЫ

1. Установка: Поднимите заднюю крышку и

присоедините бункер для сбора травы в задней части газонокосилки. (Рис. 12, Pис. 13, Pис. 14)

2. Снятие: Возьмитесь за заднюю крышку и

поднимите ее, затем отсоедините бункер для сбора травыр. 5-4 РУКОЯТКА СТАРТЕРА Переведите рукоятку стартера с двигателя на направляющую троса. (Рис. 15) 5-5 ВЫСОТА СРЕЗАНИЯ Нажмите по направлению наружу, чтобы высвободить рычаг из рейки. Переместите рычаг вперед или назад для регулировки высоты. (Рис.16, см. также пункт 7-9)

Предусмотрена возможность модернизации данных газонокосилок в зависимости от области применения: Газонокосилка с задним выбросом в:

1. газонокосилку для мульчирования, или

2. газонокосилку с отводом в сторону.

Что такое мульчирование? При мульчировании трава срезается за один рабочий проход, затем мелко нарезается и возвращается на почву в качестве природного удобрения. Советы для обработки газонов с му льчированием: - Обычное срезание травы максимум на 2 см: с 6 до 4 см. - Используйте острый нож. - Не косите мокрую траву. - Установите макс. скорость двигателя. - Перемещайтесь только в рабочем темпе. - Регулярно очищайте клин для мульчирования, внутренние поверхности корпуса и лезвие. Начало работы 6-1 Переделка в газонокосилку для мульчирования ПРЕДОСТЕРЕЖЕНИЕ: Только при выключенном двигателе и неподвижном ноже.

1. Поднимите заднюю крышку и снимите бункер для

2. Надвиньте клин для мульчирования на основание.

Зафиксируйте кнопкой клин для мульчирования в отверстии основания. (Рис. 17, Pис. 18)

3. Опустите заднюю крышку. (Рис. 19)

4. Поднимите боковую заслонку и снимите боковой

разгрузочный канал. 6-2 Переделка для отвода в сторону Только при неподвижном двигателе и ноже!

1. Поднимите заднюю крышку и снимите бункер для

2. Установите клин для мульчирования.

3. Разблокируйте механизм блокировки. (Рис.20A)

4. Поднимите боковую заслонку для отвода в

5. Установите боковой разгрузочный канал для

отвода в сторону на опорный штифт боковой заслонки. (Рис. 21)

6. Опустите боковую заслонку, чтобы она легла на

згрузочный канал. (Рис. 22) 6-3 Стрижка газона с использованием бункера для сбора травы ПРЕДОСТЕРЕЖЕНИЕ: Только при выключенном двигателе и неподвижном ноже. Чтобы использовать газонокосилку с бункером для сбора травы, снимите клин для мульчирования и разгрузочный канал для бокового отвода, и установите бункер для сбора травы.

1. Снятие клина для мульчирования.

- Поднимите заднюю крышку и снимите клин для мульчирования.

2. Снятие бокового разгрузочного канала для от

- Поднимите боковую заслонку и снимите боковой разгрузочный канал. - Боковая заслонка автоматически закроет выпускное отверстие в корпусе посредством

- Регулярно очищайте боковую заслонку и выпускное отверстие от остатков травы и грязи.

3. Установите бункер для сбора травы.

- Установка: Поднимите заднюю крышку и присоедините бункер для сбора травы в за

части газонокосилки. - Снятие: Возьмитесь за заднюю крышку и поднимите ее, затем отсоедините бункер для сбора травы.

ЭКСПЛУАТАЦИИ 7-1 ПЕРЕД НАЧАЛОМ РАБОТЫ Обрабатывайте двигатель бензином и маслом согласно инструкциям в отдельном руководстве по двигателю, которое входит в комплект документации, прилагаемой к газонокосилке. Внимательно прочитайте инструкции. (Рис. 23, Pис. 24, Pис. 25, Pис. 26) ПРЕДОСТЕРЕЖЕНИЕ: Бензин легко воспламеняется. Храните топливо в предназначенных для этого канистрах.235 Заправляйте бак только вне помещения, перед запуском двигателя, и не курите во время заправки или погрузочно-разгрузочных операций с топливом. Запрещается снимать крышку топливного бака или доливать бензин при работающем двигателе или если двигатель горячий. Если бензин был пролит, не запускайте двигатель; передвиньте газонокосилку в сторону от места разлива и не со здавайте каких-либо источников искр до испарения бензина. Надежно закрывайте крышки топливного бака и

Перед тем как наклонить газонокосилку для обслуживания ножа или слива масла, слейте топливо

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается заливать топливо в бак в помещении, при работающем двигателе или ранее 15 минут после выключения

7-2 ПУСК ДВИГАТЕЛЯ И ВКЛЮЧЕНИЕ

1. Свеча зажигания газонокосилки защищена

резиновым чехлом; убедитесь, что металлическая петля на конце провода свечи зажигания (внутри резинового чехла) надежно прикреплена к металлическому наконечнику на свече зажигания.

2. При запуске холодного или горячего двигателя

поверните рычаг воздушной заслонки дросселя в положение между положением “” и положением “”. При работе поверните рычаг воздушной заслонки дросселя в по ложение “ ”. (Рис.27)

3. Стоя позади устройства, возьмитесь за рукоятку

управления тормозом и прижмите ее к верхней рукоятке как показано на Рис.28.

4. Возьмитесь за рукоятку стартера как показано на

Рис.28 и резко потяните вверх. После запуска двигателя медленно верните ее на болт направляющей троса. Чтобы остановить двигатель и нож, о тпустите рукоятку управления тормозом. Включайте двигатель осторожно, в соответствии с инструкциями, ноги при этом должны находиться как можно дальше от

При запуске двигателя не наклоняйте газонокосилку. Включайте газонокосилку на ровной поверхности, свободной от высокой травы или препятствий. Берегите руки и ноги от вращающихся деталей. Не включайте двигатель, стоя

згрузочным отверстием. 7-3 ЭКСПЛУАТАЦИОННЫЕ

Во время работы надежно удерживайте рукоятку управления тормозом обеими руками. ПРИМЕЧАНИЕ: Если во время работы отпустить рукоятку управления тормозом, двигатель выключится, и газонокосилка прекратит работу. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание неожиданного запуска газонокосилки она оборудована тормозом двигателя, который нужно вдавить перед тем, как будет возможно запустить двигатель. Когда рычаг управления двигателя отпускается, он до

вернуться в исходное положение, в котором двигатель автоматически выключается. ПРИМЕЧАНИЕ: Тормоз двигателя (рукоятка тормоза): Используйте рычаг, чтобы остановить двигатель. Когда Вы отпускаете рычаг, двигатель и лезвие останавливаются автоматически. Для кошения травы держите рычаг в рабочем положении. Перед началом кошения, проверьте несколько раз правильность работы рычага запуска/остановки. Убедитесь в плав ности работы кабеля натяжения (т.е. что он нигде не заедает и не скручивается). 7-4 ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ ПРЕДУПРЕЖДЕНИЕ: Нож продолжает вращаться в течение нескольких секунд после выключения двигателя.

1. Чтобы остановить двигатель и нож, отпустите

рукоятку управления тормозом. (Рис. 29)

2. Отсоедините и заземлите провод зажигания от

свечи согласно указаниям в руководстве по эксплуатации двигателя, чтобы предотвратить случайный самопроизвольный пуск устройства. 7-5 СОЕДИНЕНИЕ ДЛЯ АВТОМАТИЧЕСКОГО ДВИЖЕНИЯ Для PLM4631N2 Возьмитесь за ручку управления движением, газонокосилка начнет автоматически двигаться вперед со скоростью примерно 3,6 км/ч. (Рис. 30) Если отпустить ручку управления движением, газонокосилка остановится. Для PLM4632N, PLM5130N Газонокосилка оснащена системой регулировки скорости с тремя режимами – от 3,0 до 4,5 км/ч. Положение “”: самая медленная работа; положение “ ”: самая быстрая работа. (Рис.31) Действовать как указано ниже:

пустите ручку управления движением, чтобы газонокосилка остановилась.

2. Настройте нужную скорость. (Рис.31)

3. Возьмитесь за ручку управления движением,

чтобы продолжить обработку газона. (Рис.30) ПРЕДУПРЕЖДЕНИЕ: Газонокосилка предназначена для скашивания травы на приусадебных участках, высота которой не превышает 250 мм.236 Не пытайтесь скашивать слишком высокую, сухую или влажную траву (например, на пастбище) или кучи сухих дистьев. Мусор может скопиться в основании газонокосилки или попасть на выпускную систему, что может создать потенциальную угрозу пожара. 7-6 МЕТОДЫ СТРИЖКИ ГАЗОНОВ Очистите газон от мусора. Убедитесь, что на газоне нет камней, палок, проводов или других инородных предметов, которые могут быть случайно выброшены газонокосилкой, причинив тяжелую травму оператору или посторонним людям, повредить имущество или окружающие предметы. Не косите мокрую траву. Для максимальной эффективности стрижки газона не косите мокрую траву, поскольку она налипает на

е основания и затрудняет стрижку. Срезайте не более 1/3 высоты травы. Рекомендованная высота срезания для газона составляет 1/3 высоты травы. Скорость передвижения следует подобрать таким образом, чтобы срезанная трава равномерно распределялась по газону. В особо сложных условиях при скашивании толстых стеблей используйте самые низкие скорости, чтобы добиться оптимального скашивания. При скашивании высокой травы мо

потребоваться скашивание газона в два захода, опустив нож еще на 1/3 при втором заходе. Возможно, при втором заходе нужно будет изменить способ скашивания. Для зачистки отдельных нескошенных участков рекомендуется, чтобы каждый следующий проход немного перекрывал предыдущий. Газонокосилку следует эксплуатировать с максимально открытой дроссельной заслонкой, чтобы добиться наилучшего срезания травы и мак

эффективной стрижки газона. Очищайте днище основания. Обязательно очищайте днище основания после каждого использования, чтобы не допустить скопления травы. Она снижает качество мульчирования. Перемалывание листьев. Перемалывание листьев также полезно для газонов. При перемалывании листьев убедитесь, что они сухие и их слой на газоне не слишком толстый. Не дожидайтесь, пока с деревьев опадут вс

чтобы начать перемалывание. ПРЕДОСТЕРЕЖЕНИЕ: Наткнувшись на посторонний предмет, выключите двигатель. Отсоедините провод от свечи зажигания, тщательно осмотрите газонокосилку на предмет повреждений, и устраните повреждения перед повторным запуском и эксплуатацией газонокосилки. Сильная вибрация газонокосилки во время работы является признаком повреждения. Устройство следует незамедлительно осмотреть и отремонтировать. 7-7 БУНКЕР ДЛЯ СБОРА ТРАВЫ На верхней части бункера для сбора травы предусмотрен индикатор уровня, который показывает степень заполнения бункера (Pис. 32, Pис. 33): - Индикатор уровня увеличивается, если бункер для сбора травы не заполнен во время перемещения. (Рис. 33) - Если бункер для сбора травы полный, индикатор уменьшается. В этом случае немедленно прекратите перемещение и опорожните бункер. Убедитесь, чт о он чистый, а его сетка вентилируется. (Рис. 32)

Если отверстие индикатора загрязнено, индикатор не будет увеличиваться. В этом случае незамедлительно очистите отверстие индикатора. 7-8 ОСНОВАНИЕ Нижнюю поверхность основания газонокосилки следует очищать после каждого использования, чтобы предотвратить скопление обрезков травы, листьев, грязи и т.п. Если такой мусор будет скапливаться, это приведет к появлению ржавчины и коррозии, и может снизить качество мульчирования. Для очистки основания наклоните газонокосилку и соскребите грязь подходящим инструментом (убедитесь, что провод зажигания отсоединен). 7-9 УКАЗАНИЯ ПО РЕГУЛИРОВКЕ

ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не выполняйте какие-либо регулировки газонокосилки, не выключив предварительно двигатель и не отсоединив провод зажигания. ПРЕДУПРЕЖДЕНИЕ: Перед изменением высоты скашивания выключите газонокосилку и отсоедините провод зажигания. Газонокосилка оснащена центральным рычагом регулировки высоты, имеющим 8 положений. Высоту (лезвия от земли) можно отрегулировать в диапазоне от 25 до 70 мм (8 по ложений). (Рис. 34) Минимальная высота: 25 мм (положение 1), максимальная высота: 70 мм (положение 8).

1. Прежде чем изменять высоту срезания, выключите

газонокосилку и отсоедините провод зажигания.

2. Центральный рычаг регулировки высоты имеет

8 различных положений. (Рис. 34) Чтобы изменить высоту срезания, отожмите рычаг регулировки в сторону колеса и переместите вверх или вниз в положение требуемой высоты.

8. ИНСТРУКЦИИ ПО УХОДУ

СВЕЧА ЗАЖИГАНИЯ Используйте только оригинальные свечи зажигания. Для максимально эффективной работы заменяйте свечу зажигания через каждые 100 часов эксплуатации. ТОРМОЗНЫЕ ДИСКИ Регулярно проверяйте и/или заменяйте тормозные диски двигателя в сервисном центре, для замены можно использовать только оригинальные части.237

9. ИНСТРУКЦИИ ПО СМАЗКЕ

1. КОЛЕСА - Смазывайте подшипники каждого

колеса светлым маслом не реже одного раза в

2. ДВИГАТЕЛЬ - Следуйте указаниям по смазке,

приведенным в руководстве по эксплуатации

ПРЕДУПРЕЖДЕНИЕ: Не мойте двигатель из шланга. Вода может повредить двигатель или проникнуть в топливную систему.

1. Протирайте основание сухой тканью.

2. Промывайте днище основания, наклонив

газонокосилку так, чтобы свеча зажигания была

10-1 ВОЗДУШНЫЙ ФИЛЬТР

ПРЕДУПРЕЖДЕНИЕ: Не допускайте засорения сменного элемента воздушного фильтра грязью и пылью. Сменный элемент воздушного фильтра двигателя следует обслуживать (прочищать) через каждые 25 часов нормальной эксплуатации. Элемент из пеноматериала необходимо регулярно обслуживать, если газонокосилка используется в сухих пыльных условиях. ОЧИСТКА ВОЗДУШНОГО ФИЛЬТРА

1. Выкрутите винт. (Рис. 35 для PLM4632N и

2. Поднимите ушко на крышке филь

тра. (Рис.36 для PLM4630N2 и PLM4631N2)

3. Снимите крышку фильтра.

4. Промойте элемент воздушного фильтра водой с

мылом. НЕ ИСПОЛЬЗОВАТЬ БЕНЗИН!

5. Просушите воздушный фильтр сжатым воздухом.

6. Капните несколько капель масла SAE30 на

элемент из вспененного материала и слегка сожмите, чтобы удалить излишек масла.

7. Установите фильтр на место.

8. Закройте крышку фильтра.

ПРИМЕЧАНИЕ: Если фи льтр изношен, порван, поврежден или не поддается чистке, его следует

10-2 НОЖ ПРЕДУПРЕЖДЕНИЕ: Чтобы не допустить случайного пуска двигателя, обязательно отсоединяйте и заземляйте провод зажигания, прежде чем приступать к обслуживанию ножа. Если нужно взяться за нож, надевайте толстые перчатки или используйте обрезки ткани. Наклоните газонокосилку, как указано в отдельном руководстве по эксплуатации двигателя. Извлеките шестигранный болт с шайбой, которые удерживают нож с адаптером на ко

двигателя. Отсоедините нож и адаптер от коленвала. ПРЕДОСТЕРЕЖЕНИЕ: Периодически осматривайте адаптер ножа на предмет трещин, особенно в случае удара о посторонний предмет. При необходимости замените. Для обеспечения максимально эффективной работы нож должен быть острым. Для заточки ножа его необходимо снять и использовать шлифовальный круг либо напильник для придания но жу формы, как можно более близкой к первоначальной. Очень важно, чтобы режущие края были заточены одинаково, чтобы предотвратить нарушение балансировки ножа. Неправильная балансировка приведет к повышенной вибрации, что станет причиной повреждения двигателя и газонокосилки. Обязательно выполняйте балансировку ножа после заточки. Балансировку ножа можно проверить с помощью отвертки, используемой в качестве оси. Сн имайте металл с более тяжелой стороны ножа, пока не добьетесь равномерной балансировки. (Рис.37) Перед установкой ножа и адаптера на газонокосилку смажьте коленвал двигателя и внутренние поверхности адаптера светлым маслом. Установите адаптер ножа на коленвал. См. Pис. 37. Установите нож стороной с номером детали от адаптера. Установите шайбу на нож и вс тавьте шестигранный болт. Затяните болт усилием, указанным ниже. 10-3 МОМЕНТ ЗАТЯЖКИ НОЖА Центральный болт 40 Нм - 50 Нм, для обеспечения безопасной эксплуатации устройства. Необходимо периодически проверять надежность затяжки всех гаек и болтов. После длительного использования, особенно в местностях с песчаной почвой, нож изнашивается и теряет первоначальную форму. Эффективность резки снижается, и нож следует заменить. В качестве замены используйте только ножи заводского производства и рекомендованных марок.

зготовитель не несет ответственность за повреждения, вызванные использованием ножей с неправильной балансировкой. При замене ножа необходимо использовать оригинальные детали с маркировкой на лезвии (MAKITA 263001451 для PLM4630N2/PLM4631N2/ PLM4632N, MAKITA 263002552 для PLM5130N) (информацию о других ножах можно получить у местного дилера или в нашей компании, см. на обложке).238 10-4 ДВИГАТЕЛЬ Инструкции по уходу за двигателем см. в отдельном руководстве по эксплуатации двигателя. Замену масла выполняйте в соответствии с указаниями в отдельном руководстве по эксплуатации двигателя, которое входит в комплект поставки вашего устройства. Внимательно прочитайте инструкции и точно выполняйте все указания. Обслуживайте воздушный фильтр согласно указаниям в отдельном руководстве по эксплуатации двигателя при нормаль ных условиях. При эксплуатации в условиях сильного запыления очищайте через каждые несколько часов работы. Падение мощности двигателя и перелив топлива обычно указывают на необходимость очистки воздушного фильтра. Указания по обслуживанию воздушного фильтра см. в отдельном руководстве по эксплуатации двигателя, которое входит в комплект поставки вашего устройства. Свечу зажигания следует очищать и рег

зазор электродов один раз в сезон. Рекомендуется заменять свечу зажигания в начале каждого сезона; тип свечи и зазор электродов см. в руководстве по эксплуатации двигателя. Регулярно чистите двигатель тканью или щеткой. Поддерживайте чистоту системы охлаждения (область корпуса вентилятора) для надлежащей циркуляции воздуха. Это обеспечит нормальную работы и продлит срок слу жбы двигателя. Обязательно удаляйте траву, грязь и горючий мусор из области глушителя.

11. УКАЗАНИЯ ПО ХРАНЕНИЮ

(МЕЖДУ СЕЗОНАМИ) Для подготовки газонокосилки к длительному хранению выполните следующее.

1. Опорожните бак после окончания сезона садовых

a) Слейте бензин из бака с помощью насоса. ПРЕДУПРЕЖДЕНИЕ: Не сливайте бензин в закрытых помещениях, вблизи от открытого огня и т.п. Не курить! Пары бензина могут вызвать взрыв или возгорание. b) Запустите двигатель и дайте ем у поработать до тех пор, пока он не выработает остатки топлива и не заглохнет. c) Снимите свечу зажигания. Залейте примерно 20 мл масла в камеру сгорания. Поработайте стартером, чтобы равномерно распределить масло по камере сгорания. Установите на место свечу зажигания.

2. Тщательно очистите и смажьте газонокосилку как

описано выше в разделе “ИНСТРУКЦИИ ПО

3. Слегка смажьте нож, чтобы предотвратить его

4. Храните газонокосилку в сухом, чистом,

защищенном от морозов месте, вне досягаемости посторонних лиц. ПРЕДУПРЕЖДЕНИЕ: Перед помещением газонокосилки на хранение двигатель должен полностью остыть. ПРИМЕЧАНИЕ: - В случае хранения любого оборудования с силовой установкой в непроветриваемом помещении или на складе материалов.

обходимо принять меры для предотвращения коррозии и ржавчины. Нанесите на оборудование светлое масло или силиконовое масло, особенно на кабели и все подвижные части. - Не перегибайте и не перекручивайте кабели. - Если трос стартера отсоединится от направляющей на рукоятке, отсоедините и заземлите провод зажигания, нажмите на рукоятку управления ножом и медленно вы тяните трос стартера из двигателя. Наденьте трос стартера на болт направляющей троса на рукоятке. Транспортировка Выключите двигатель и дайте ему охладиться. Затем отсоедините провод свечи зажигания и опустошите топливный бак согласно указаниям в инструкции по эксплуатации двигателя. Проверьте, что режущий инструмент не согнут и не поврежден в результате ударов газонокосилки о препятствия.239

12. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА СПОСОБ УСТРАНЕНИЯ Двигатель не запускается. Неправильное положение воздушной заслонки для данных

Установите воздушную заслонку в правильное

Топливный бак пуст. Залейте топливо в бак: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ. Загрязнен фильтрующий элемент воздушного фильтра. Очистите воздушный фильтр: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Не затянута свеча зажигания. Затяните свечу зажигания усилием 25 - 30 Нм. Не закреплен или отсоединен провод зажигания. Установите провод зажигания на свечу. Неправильный зазор электродов свечи зажигания. Установите зазор между электродами свечи 0,7 - 0,8 мм. Неисправна свеча зажигания. Установите новую свечу с правильным зазором электродов: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ. Перелив топлива в карбюратор. Снимите фильтрующий элемент воздушного фильтра и вытягивайте трос ст артера до тех пор, пока из карбюратора не сольется излишек топлива, после чего установите воздушный фильтр на место. Неисправен модуль зажигания. Обратитесь в сервисную службу. Затруднения с пуском двигателя или потеря мощности двигателя. Грязь, вода в топливе или старое

Слейте топливо и очистите бак. Залейте в бак чистое, свежее то

Засорено вентиляционное отверстие в крышке топливном

Очистите или замените крышку топливного

Загрязнен фильтрующий элемент воздушного фильтра. Очистите воздушный фильтр. Неустойчивая работа

Неисправна свеча зажигания. Установите новую свечу с правильным зазором электродов: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ДВИГАТЕЛЯ. Неправильный зазор электродов свечи зажигания. Установите зазор между электродами свечи 0,7 - 0,8 мм.

рязнен фильтрующий элемент воздушного фильтра. Очистите воздушный фильтр: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Неустойчивая работа двигателя на холостых

Загрязнен фильтрующий элемент воздушного фильтра. Очистите воздушный фильтр: см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Заблокированы вентиляционные щели в кожухе двигателя. Удалите мусор из щелей. Засорены ребра теплоотвода и воздушные каналы под корпусом

ентилятора. Удалите мусор из ребер теплоотвода и воздушных каналов. Перебои в работе двигателя на высоких оборотах. Недостаточный зазор между электродами свечи зажигания. Установите зазор между электродами свечи 0,7 - 0,8 мм. Перегрев двигателя. Недостаточный поток воздуха охлаждения. Удалите мусор из щелей кожуха, корпуса вентилятора и воздушных каналов. Свеча зажигания неверного типа. Установите оригинальные св ечу зажигания и охлаждающие ребра на двигатель. Сильная вибрация газонокосилки. Не закреплен режущий блок. Затяните крепление ножа. Нарушена балансировка режущего блока. Выполните балансировку ножа.240

13. ОКРУЖАЮЩАЯ СРЕДА

Если срок эксплуатации газонокосилки истек и ее требуется заменить, не выбрасывайте ее вместе с бытовыми отходами. Утилизируйте ее безопасным для окружающей среды способом.

СООТВЕТСТВИЯ ЕС Только для европейских стран Сертификат соответствия ЕС внесен как Приложение A к данной инструкции по эксплуатации.241

11. Канал для бокового викиду

3. ОПИС ЧАСТИН (Мал. 1,

Мал.2, Мал. 3, Мал. 4)

3. Ръкохватка за управление в

24. Ръкохватка с фиксатор

• Не променяйте настройките за управление на двигателя и не повишавайте оборотите му.

(Фиг.1, Фиг.2, Фиг.3, Фиг.4)

4. Регулирайте натягането, като завиете

163 куб. см 163 куб. см 161 куб. см 161 куб. см Номинална мощност 2,6 kW 2,6 kW 2,5 kW 2,5 kW Ширина на ножа 460 мм 460 мм 460 мм 510 мм Номинални обороти 2 800/мин 2 800/мин 2 800/мин 2 800/мин Вместимост на резервоара за гориво 1,0 л 1,0 л 1,0 л 1,0 л Вместимост на резервоара за масло 0,47 л 0,47 л 0,6 л 0,6 л

1. Монтаж: Вдигнете задния капак и закачете

1. Косачка с дробилка или

5. Монтирайте страничния канал за странично

ложение “ ”. (Фиг. 27)

9. ИНСТРУКЦИИ ЗА СМАЗВАНЕ

ВНИМАНИЕ: ПРЕДИ ОБСЛУЖВАНЕ ПРЕКЪСНЕТЕ ПРОВОДНИКА КЪМ ЗАПАЛИТЕЛНАТА

колело с леко масло поне веднъж в сезона.

4. ТЕХНИЧКИ ПОДАТОЦИ

моторот и сечилото. (Сл. 29)

7-9 УПАТСТВА ЗА МЕСТЕЊЕ НА

Нечистотии, вода или нечист
