NAUDOJIMO INSTRUKCIJA PLM4630N2 MAKITA

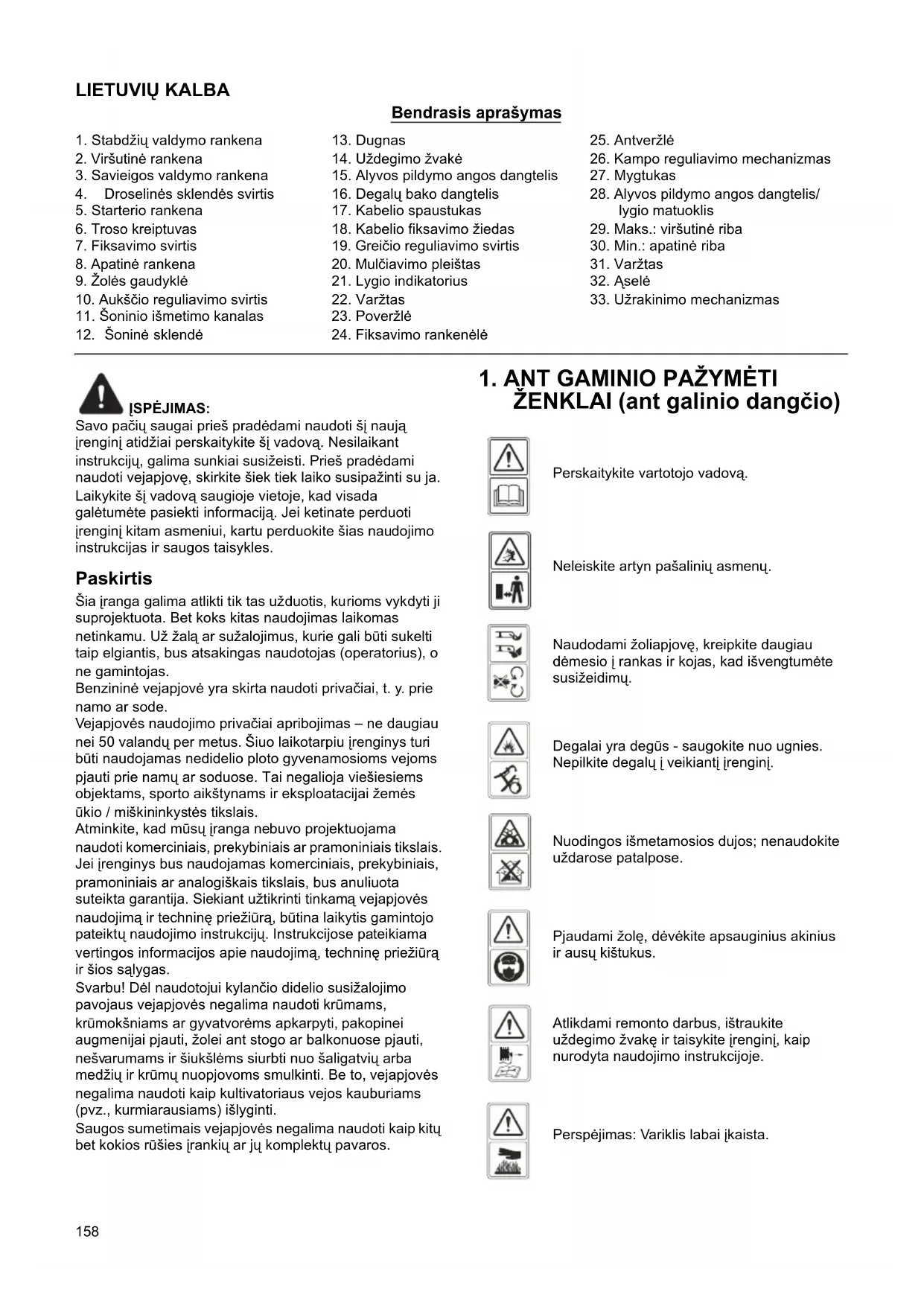

LT Benzininė žoliapjovė Originali naudojimo instrukcija

1. Stabdžių valdymo rankena	13. Dugnas	25. Antveržlė
2. Viršutinė rankena	14. Uždegimo žvakė	26. Kampo reguliavimo mechanizmas
3. Savieigos valdymo rankena	15. Alyvos pildymo angos dangtelis	27. Mygtukas
4. Droselinės sklendės svirtis	16. Degalų bako dangtelis	28. Alyvos pildymo angos dangtelis/ lygio matuoklis
5. Starterio rankena	17. Kabelio spaustukas
6. Troso kreiptuvas	18. Kabelio fiksavimo žiedas	29. Maks.: viršutinė riba
7. Fiksavimo svirtis	19. Greičio reguliavimo svirtis	30. Min.: apatinė riba
8. Apatinė rankena	20. Mulčiavimo pleištas	31. Varžtas
9. Žolės gaudyklė	21. Lygio indikatorius	32. Āselė
10. Aukščio reguliavimo svirtis	22. Varžtas	33. Užrakinimo mechanizmas
11. Šoninio išmetimo kanalas	23. Poveržlė
12. Šoninė sklendė	24. Fiksavimo rankenėlė

ISPÉJIMAS:

Savo pačių saugai prieš pradėdami naudoti šį naują įrenginį atidžiai perskaitykite šį vadovą. Nesilaikant instrukciju, galima sunkiai susižeisti. Prieš pradėdami naudoti vejapjovę, skirkite šiek tiek laiko susipažinti su ja. Laikykite šį vadovą saugioje vietoje, kad visada galėtumėte pasiekti informaciją. Jei ketinate perduoti įrenginį kitam asmeniui, kartu perduokite šias naudojimo instrukcijas ir saugos taisykles.

Paskirtis

Šia įranga galima atlikti tik tas užduotis, kurioms vykdyti ji suprojektuota. Bet koks kitas naudojimas laikomas netinkamu. Už žalą ar sužalojimus, kurie gali būti sukelti taip elgiantis, bus atsakingas naudotojas (operatorius), o ne gamintojas.

Benzininė vejapjovė yra skirta naudoti privačiai, t. y. prie namo ar sode.

Vejapjovės naudojimo privačiai apribojimas – ne daugiau nei 50 valandų per metus. Šiuo laikotarpiu įrenginys turi būti naudojamas nedidelio ploto gyvenamosioms vejoms pjauti prie namų ar soduose. Tai negalioja viešiesiems objektams, sporto aikštynams ir eksploatacijai žemės ūkio / miškininkystės tikslais.

Atminkite, kad mūsų įranga nebuvo projektuojama naudoti komerciniais, prekybiniais ar pramoniniais tikslais. Jei įrenginys bus naudojamas komerciniais, prekybiniais, pramoniniais ar analogiškais tikslais, bus anuliuota suteikta garantija. Siekiant užtikrinti tinkamą vejapjovės naudojimą ir techninę priežiūrą, būtina laikytis gamintojo pateiktų naudojimo instrukcijų. Instrukcijose pateikiama vertingos informacijos apie naudojimą, techninę priežiūrą ir šios sąlygas.

Svarbu! Dél naudotojui kylančio didelio susižalojimo pavojaus vejapjovės negalima naudoti krūmams, krūmokšniams ar gyvatvorėms apkarpyti, pakopinei augmenijai pjauti, žolei ant stogo ar balkonuose pjauti, nešvarumams ir šiukšlėms siurbti nuo šaligatvių arba medžių ir krūmų nuopjovoms smulkinti. Be to, vejapjovės negalima naudoti kaip kultivatoriaus vejos kauburiams (pvz., kurmiarausiams) išlyginti.

Saugos sumetimais vejapjovės negalima naudoti kaip kitų bet kokios rūšies įrankių ar jų komplektų pavaros.

1. ANT GAMINIO PAŽYMĚTI ŽENKLAI (ant galinio dangčio)

Perskaitykite vartotojo vadovą.

Neleiskite artyn pašalinių asmenų.

Naudodami žoliapjovę, kreipkite daugiau dėmesio į rankas ir kojas, kad išvengtumėte susižeidimų.

Degalai yra degūs - saugokite nuo ugnies. Nepilkite degalu i veikianti jrengini.

Nuodingos išmetamosios dujos; nenaudokite uždarose patalpose.

Pjaudami žolę, dévėkite apsauginius akinius ir ausų kištukus.

Atlikdami remonto darbus, ištraukite uždegimo žvakę ir taisykite jrenginį, kaip nurodyta naudojimo instrukcijoje.

Perspėjimas: Variklis labai įkaista.

2. BENDROSIOS SAUGOS TAISYKLÈS

JSPĖJIMAS: Naudodami benzininius įrankius, visuomet laikykitės būtinų saugos priemonių, įskaitant toliau nurodytąsias, kad sumažintumėte sunkaus susižeidimo ir (arba) žalos įrenginiui pavojų. Prieš pradėdami naudoti šį gamini, perskaitykite visą instrukciją ir išsaugokite ją, kad galėtumėte ja pasinaudoti vėliau.

ISPÉJIMAS: Šis jrenginys darbo metu sukuria elektromagnetinį lauką. Esant tam tikroms sąlygoms, šis laukas gali sutrikdyti aktyvių arba pasyvių medicininių implantų veikimą. Norint sumažinti sunkių arba mirtinų sužeidimų pavojų, rekomenduojame, kad asmenys, turintys medicininių implantų, priše pradėdami naudoti šį įrenginį, pasitartų su savo fizioterapeutais ir medicininių implantų gamintojais.

Mokymas

• Atidžiai perskaitykite instrukciją. Nuodugniai susipažinkite su valdikliais ir kaip tinkamai naudoti šį įrenginį. Sužinokite, kaip greitai išjungti variklį.

• Naudokite žoliapjovę tik pagal jos numatytają naudojimo paskirtį, t. y. žolei pjauti ir surinkti. Naudojant ją bet kokiems kitiems tikslams, gali kilti pavojų arba gali būti sugadinta pati mašina. Netinkamo naudojimo pavyzdžiai, įskaitant, tačiau vien jais neapsiribojant:

• vežti mašina žmones, vaikus ar gyvūnus;

• patiems būti vežamiems mašina;
• naudoti mašiną kroviniams vilkti arba stumti;
• naudoti mašiną lapams ar šiukšlems surinkti;
• naudoti mašiną gyvatvorėms genėti arba kitokiai augmenijai nei žolė pjauti;
• naudoti mašiną keliems žmonėms;
• naudoti peilj ant kitokių nei žolė paviršių.

- Niekuomet neleiskite, kad šią žoliapjovę naudotų vaikai arba su šia instrukcija nesusipažinę žmonės. Operatoriaus amžius gali būti reglamentuojamas vietinių įstatymų.

- Niekada nenaudokite žoliapjovės:

- jei netoliese yra žmonių, ypač vaikų ar naminių gyvūnų;

- jei operatorius pavartojo vaistų ar narkotinių medžiagų, kurios gali paveikti jo gebėjimą reaguoti ir susikaupti.

- Prisiminkite, kad operatorius yra atsakingas už nelaimingus atsitikimus ar nelaimes, atsitikusias kitiems žmonėms arba jų turtui padarytą žalą.

- Operatorius turi būti tinkamai parengtas naudoti, reguliuoti ir valdyti [renginj, škaitant draudžiamas operacijas.

Paruošimas

- Pjaudami žolę, visuomet avėkite tinkamą avalynę ir mūvėkite ilgas kelnes. Niekuomet nedirbkite su įrengimu, jei esate basi ar avėdami atvirus sandalus.

- Kruopščiai apžiūrėkite vieta, kurioje naudosite įrenginį, ir pašalinkite visus daiktus, pvz., akmenis, žaislus, šakas ar vielas, kuriuos įrenginys galėtu išsviesti.

- [SPÉJIMAS – Benzinas yra nepaprastai degus.

• laikykite benziną talpose, skirtose specialiai šiam tikslui;
• degalus į baką pilkite tik lauke ir, pildami degalus, nerūkykite;
• degalų pilkite prieš užvesdami variklj. Niekuomet neatsukite degalų bako dangtelio ir nepilkite degalų, kai variklis veikia arba kai variklis yra įkaitęs;
• išsipylus degalams, nebandykite užvesti variklio, tik patraukite mašiną šalin nuo degalų išsiliejimo vietos ir venkite sukurti kokį nors uždegimo šaltinį, kol degalų garai neišsisiklaidys;
• saugiai užsukite visus degalų bako ir talpyklų dangtelius.

- Pakeiskite sugedusius slopintuvus.

- Prieš pradėdami naudoti žoliapjovę, visuomet apžiūrėkite ir patikrinkite, ar nesusidėvėję ar neapgadinti peiliai, peilių varžtai ir pjoviklio mechanizmas. Pakeiskite visus peilių ir varžtų komplektus, ne tik susidėvėjusius ar apgadintus peilius ir varžtus, kad būtų išlaikyta pusiausvyra.

- Reguliariai tikrinkite ir užtikrinkite, kad visos paleidimo blokuotės ir operatoriaus buvimo valdymo elementai veiktų tinkamai.

Naudojimas

• Nejunkite variklio uždarose patalpose, kuriose gali susikaupti pavojingu anglies viendeginio duju.
• Nedirbkite jrenginiu, jei esate pavargę, sergate arba pavartojote alkoholio ar medikamentų.
• [spėjimas! Nedirbkite vejapjove, jei kyla žaibo pavojus.
• Siekiant maksimaliai sumažinti triukšmo ir vibracijos keliamą pavojų, rekomenduojama riboti darbo trukmę.
• Dirbdami vejapjove šlaituose ir netoli staigių nuolydžių, griovių ar pylimų, būkite atsargūs.
• Ž o l ē pjaukite tik dienos metu arba esant geram dirbtiniam apšvietimui.

- Dirbdami nuokalnėse, visada tvirtai stovėkite ant žemės.

• Vaikščiokite, o ne bėgiokite.

- Naudodami ratines rotacines mašinas, pjaukite žolę skersai nuokalnių; niekada nepjaukite aukštyn-žemyn.

- Keisdami kryptis nuokalnėse, būkite itin atsargūs.

- Nepjaukite žolės pernelyg stačiose nuokalnėse.

- Būkite itin atsargūs važiuodami atbuline eiga arba traukdami žoliapjovę link savęs.

- Sustabdykite peilj(-ius), jeigu žoliapjov ē reikia paversti, kad ją galima būtų perkelti per žole neapaugusius paviršius, ir gabenant žoliapjovę iš ir Į žolės pjovimo vietą.

- Niekada neeksploatuokite žoliapjovės su pažeistais apsauginiais skydais arba be tinkamai sumontuotų saugos įtaisų, pavyzdžiui, kreiptuvų ir (arba) žolės gaudyklių.

- Perspėjimas: vejapjovės negalima eksploatuoti be sumontuotos žolės gaudyklės arba užsidarančios išleidimo angos apsaugos.

- Nekeiskite variklio kontrolės reguliatoriaus nustatymų ir neviršykite variklio apsukų.

- Nekeiskite jokio užplombuoto variklio apsukų valdymo elemento nuostatų ir nelįskite prie jų.

- Negalima listi prie vejapjovės saugos sistemų ar funkcių ir jų išjunginėti.

• Prieš užvesdami variklj, atjunkite visus peilius ir pavarų sankabas.
• Atsargiai užveskite varikli, kaip nurodyta instrukcijoje; pėdos turi būti pakankamu atstumu nuo peilio (-ių).
• Užvesdami variklj, nepaverskite žoliapjovės.
• Neužveskite variklio stovėdami priešais išmetimo lataką.
• Nekiškite rankų ar kojų artyn prie besisukančių dalių arba po jomis. Visada stovėkite atokiai nuo sniego išmetimo angos.
• Niekada nekelkite ir neneškite žoliapjovės, kai variklis veikia.

• Išjunkite variklį ir atjunkite uždegimo žvakės laidą; palaukite, kol visos judamosios dalys visiškai sustos ir, jei įkištas užvedimo raktelis, ištraukite jį:

• prieš pradėdami valyti užsikimšimus ar prieš atkimšdami išmetimo lataką;

• prieš atlikdami žoliapjovės patikrą, valymo arba remonto darbus;
• atsitrenkę i kokį nors daiktą. Prieš vėl užvesdami ir naudodami žoliapjovę, patikrinkite, ar nėra gedimų, ir, jeigu reikia, pataisykite.
• jeigu žoliapjovė pradeda nejprastai vibruoti (patikrinkite nedelsdami).

- Išjunkite variklj ir atjunkite uždegimo žvakės laidą; palaukite, kol visos judamosios dalys visiškai sustos ir, jei įkištas užvedimo raktelis, ištraukite jį:

• jei tik paliekate žoliapjovę be priežiūros;

• prieš pripildami degalu;

• Sumažinkite droselinės sklendės atidarymo nustatymą variklio išilimo metu, jei variklyje yra įrengtas išjungimo vožtuvas; pabaigę pjauti žolę, išjunkite degalų padavimą.

• Naudokite vejapjovę tik pagal paskirtį - žolei pjauti ir surinkti. Naudojant ją bet kokiems kitiems tikslams, gali kilti pavojų arba gali būti sugadinta pati mašina.

Techninė priežiūra ir įrenginio saugojimas

• Visos veržlės, varžtai ir kitos tvirtinimo detalės turi būti gerai priveržtos, kad būtumėte tikri dėl įrangos darbo saugumo.
• Niekuomet nelaikykite jrenginio, kurio bake yra benzino, patalpoje, kur degalu garai galétu pasiekti atvirą liepsną ar kibirkštį.
• Prieš sandėliuodami įrenginį uždaroje patalpoje, leiskite varikliui atvėsti. Prieš sandėliuodami nuvalykite vejapjovę ir atlikite jos techninės priežiūros darbus.
• Norint sumažinti gaisro pavojų, žoliapjovės variklyje, duslintuve, akumuliatoriaus bloke ir benzino saugojimo vietoje neturi būti žolės, lapų ar pernelyg daug tepalo.
• Dažnai tikrinkite žolės gaudyklę, ar ji nesusidėvėjusi ir ar tinkamai veikia.
• Saugos sumetimais, pakeiskite susidėvėjusias ar apgadintas dalis.
• Jeigu reikia ištuštinti degalų baka, tai reikia daryti lauke.

• Netinkamai prižiūrint įrenginį, naudojant nederančias atsargines dalis, nuėmus ar modifikavus saugos komponentus, galima apgadinti vejapjovę, o operatoriui – rimtai susižaloti.

• Naudokite tik gamintojo rekomenduojamus peilius ir atsargines dalis. Jei naudosite neoriginalias dalis, galite apgadinti [rengin] ir dirbdami susižaloti.
  Pasirūpinkite, kad vejapjovė būtų geros darbinės būklės.

• Jei neveikia peilio stabdymo įtaisas, kreipkitės pagalbos i techninės priežiūros centra.

Vežimas ir nešimas

- Jeigu mašiną reikia nešti, kelti, vežti arba paversti, privalote:

• mūvėti tvirtas darbo pirštines;
• suimti mašiną už kėlimui saugių vietų, atsižvelgiant į svorį ir jo paskirstymą;
• kelti keliese, o ne vieni patys, atsižvelgdami į mašinos svorį ir transporto priemonės techninius duomenis arba vietą, kurioje ji turi būti pastatyta arba iš kurios ji turi būti paimta.

- Vežant mašina, ją reikia tvirtai pritvirtinti virvėmis arba grandinėmis.

IŠPĖJIMAS: Nelieskite besisukančio peilio.

I SPÈJIMAS: Pilkite degalus gerai védinamoje

vietoje, išjunge variklj.

3. DALIŲ APRAŠYMAS (1 pav., 2 pav., 3 pav., 4 pav.)

Iskaitant

A: Uždegimo žvakės veržliaraktis

4. TECHNINIAI DUOMENYS

Modelis PLM4630N2 PLM4631N2 PLM4632N PLM5130N
Variklio tipas	B&S 675EXi serija, ReadyStart	B&S 675EXi serija, ReadyStart	B&S 750EX serija, ReadyStart	B&S 750EX serija, ReadyStart
Savaeigis Nėra Yra Yra Yra
Variklio litražas 163 cm	^3	163 cm^3	161 cm^3	161 cm^3
Nominalioji galia	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Peilio plotis	460 mm	460 mm	460 mm	510 mm
Projektinis greitis	2 800/min	2 800/min	2 800/min	2 800/min
Degalų bakelio talpa	1,0 l	1,0 l	1,0 l	1,0 l
Alyvos bako talpa	0,47 l	0,47 l	0,6 l	0,6 l
Žolės gaudyklės talpa	60 l	60 l	60 l	65 l
Grynasis svoris	30 kg	32,5 kg	35 kg	38 kg
Aukščio reguliavimas	25–70 mm, 8 nuostatos	25–70 mm, 8 nuostatos	25–70 mm, 8 nuostatos	25–70 mm, 8 nuostatos

Modelis	PLM4630N2	PLM4631N2	PLM4632N	PLM5130N
Garantuotas garso slėgio lygis naudotojo vietoje (pagal EN ISO 5395-1, F priedą ir EN ISO 5395-2, EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Nustatytas garso galios lygis Garantuotas garso galios lygis (pagal 2000/14/EB)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,3 dB (A)K=1,80 dB (A)96 dB (A)	95,9 dB (A)K=2,16 dB (A)98 dB (A)
Vibracija (pagal EN ISO 5395-1, G priedą ir EN ISO 5395-2)	5,42 m/s2K=1,5 m/s2	5,42 m/s2K=1,5 m/s2	6,69 m/s2K=1,5 m/s2	5,91 m/s2K=1,5 m/s2

5. MONTAVIMAS

5-1 SUDEDAMOSIOS RANKENOS SURINKIMAS

1. Varžtu, povežle ir fiksavimo rankenėle užfiksuokite apatinę rankeną ant rankenos laikiklio. (5 pav.)
2. Pakelkite dvi fiksavimo svirtis, kad sujungtumėte viršutinę ir apatinę rankenas. (6 pav.)
3. Užspauskite fiksavimo svirtj, kad rankenos būtų užfiksuotos naudojimo padėtyje. (7 pav.)
4. Pareguliuokite įtempimą, sukdami antverzlę tinkamu veržliarakčiu. (8 pav.)
5. Nutieskite kabelj virš rankenos ašies. Pritvirtinkite jį kabelio spaustuku ties apatinės rankenos viduriu, kad kabelis būtų užfiksuotas išorinėje rankenos dalyje. (9 pav., 10 pav.) Antraip kabelis gali būti prispaustas atidarant/uždarant galinį gaubtą.

5-2 TINKAMO KAMPO NUSTATYMAS

1) Atlaisvinkite fiksavimo svirtj.
2) Sukite viršutinę rankeną nuo kampo reguliavimo mechanizmo centro, kad nustatytumėte tinkamą nuožulnumo kampą nuo -15° iki 15° (3 padėtis: -15°/0°/15°) kaip pavaizduota 11 pav..
3) Užspauskite fiksavimo svirti, kad sujungtumėte apatinę ir viršutinę rankenas.

5-3 ŽOLĖS GAUDYKLĖS UŽDĖJIMAS IR NUĖMIMAS

1. Norėdami pritvirtinti: Pakelkite galinį gaubtą ir prikabinkite žolės gaudyklę prie žoliapjovės galo. (12 pav., 13 pav., 14 pav.)
2. Norėdami nuimti: Suimkite ir pakelkite galinį gaubtą, nuimkite žolės gaudyklę.

5-4 STARTERIO RANKENA

Patraukite starterio rankeną nuo variklio link troso kreiptuvo. (15 pav.)

5-5 PJOVIMO AUKŠTIS

Patraukite išorėn, kad atkabintumėte svirtį nuo krumpliastiebio. Stumkite svirtį pirmyn arba atgal, kad nustatytumėte aukštį. (16 pav. ir žr. 7-9 punktą)

6. FUNKCIJA

Šias žoliapjoves galima modifikuoti, įprastą funkciją pakeičiant pagal reikiamą naudojimo paskirtį:

Iš žoliapjovės su žolės išmetimu pro galą i:

1. mulčiavimo žoliapjovę arba
2. šoninio išmetimo žoliapjovę.

Kas yra mulčiavimas?

Mulčiuojant, žolė nupjaunama vieno darbo erapo metu, tuomet sukapojama ir išmetama ant nupjauto žolės ruožo kaip natūralios trąšos.

Patarimai dėl mulčiavimo:

• Reguliariai pjaukite žolę, pasirinkdami vis priešingą judėjimo kryptį, maks. 2 cm, kai žolė yra 6 cm–4 cm aukščio.
• Naudokite aštrų pjovimo peilį.
• Nepjaukite šlapios žolės.
• Nustatykite maks. variklio apsukas.
• J u d èkite tik darbui tinkamu tempu.
• Reguliariai valykite mulčiavimo pleišta, korpuso vidų ir pjovimo peili.

Trumpa instrukcija

6-1 Žoliapjovės mulčiavimo funkcijos nustatymas

IŠPĖJIMAS: Tik išjungus variklj ir sustojus peiliui.

1. Pakelkite galinį gaubtą ir nuimkite žolės gaudyklę.
2. Istumkite mulčiavimo pleišta i dugna. Užfiksuokite mulčiavimo pleišta, istūmę mygtuka i dugne esančia angą. (17 pav., 18 pav.)
3. Vél nuleiskite galinį gaubtą. (19 pav.)
4. Pakelkite šoninę sklendę ir nuimkite šoninio išmetimo kanalą.

6-2 Žoliapjovės šoninio išmetimo funkcijos nustatymas

Tik išjungus variklj ir sustojus peiliui!

1. Pakelkite galinį gaubtą ir nuimkite žolės gaudyklę.
2. Mulčiavimo pleišto montavimas.
3. Atrakinkite užrakinimo mechanizmą. (20A pav.)
4. Pakelkite šoninę sklendę, kad žolė būtų išmetama i šoną. (20B pav.)
5. Sumontuokite šoninio išmetimo kanalą (žolės išmetimui pro šoną) ant atraminio šoninės sklendės kaiščio. (21 pav.)
6. Nuleiskite šoninę sklendę – sklendę guli ant šoninio išmetimo kanalo. (22 pav.)

6-3 Žolės pjovimas naudojant žolės gaudyklę

IŠPĖJIMAS: Tik išjungus variklj ir sustojus

pjovimo mechanizmui.

Norédami pjauti žolę naudodami žolės gaudyklę, nuimkite mulčiavimo pleištą bei žolės šoninio išmetimo kanalą (šoniniam žolės išmetimui) ir uždėkite žolės gaudyklę.

1. Mulčiavimo pleišto nuémimas.

- Pakelkite galinį gaubtą ir nuimkite mulčiavimo pleištą.

1. Šoninio išmetimo kanalo nuėmimas.

2. Pakelkite šoninę sklendę ir nuimkite šoninio išmetimo kanalą.

3. Šoninės sklendės spyruoklės jėga automatiškai uždaro korpuse esančią išmetimo angą.

4. Reguliariai valykite šoninę sklendę ir išmetimo angą, kad jose nebūtu žolės likučių ir prilipusio purvo.

5. Žolės gaudyklės montavimas.

6. N o raëdi pritvirtinti: Pakelkite galinj gaubtą ir prikabinkite žolės gaudyklę prie žoliapjovės galo.

7. Norėdami nuimti: Suimkite ir pakelkite galinį gaubtą, nuimkite žolės gaudyklę.

7. NAUDOJIMO INSTRUKCIJA

7-1 PRIEŠ PRADEDANT DARBA

Atlikite variklio, kuriame yra benzino ir alyvos, remonto darbus, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, pateiktoje su šia žoliapjove. Atidžiai perskaitykite instrukciją. (23 pav., 24 pav., 25 pav., 26 pav.)

ISPÈJIMAS: Benzinas yra nepaprastai degus.

Laikykite benziną talpose, skirtose specialiai šiam tikslui. Pilkite degalus tik lauke, prieš užvesdami variklį ir, pildami degalus arba juos tvarkydami, nerūkykite.

Niekuomet neatsukite degalų bako dangtelio ir nepilkite degalų, kai variklis veikia arba kai variklis yra įkaitęs.

Išsipylus degalams, nebandykite užvesti variklio, tik patraukite mašiną šalin nuo degalų išsiliejimo vietos ir venkite sukurti kokį nors uždegimo šaltinį, kol degalų garai neišsisiklaidys.

Saugiai užsukite visus degalų bako ir talpyklų dangtelius. Prieš paversdami žoliapjovę, norėdami atlikti peilio techninę priežiūrą arba išleisti alyva, išleiskite degalus iš bako.

JSPĖJIMAS: Niekada nepildykite degalų bako se, varikliui veikiant, arba po naudojimo nepalaukę minučių, kol variklis atvės.

7-2 VARIKLIO UVEDIMAS IR PEILIO JUNGIMAS

1. lrenginyje ant uždegimo žvakės galo uždėta guminė mova; būtinai įsitikinkite, kad uždegimo žvakės laido gale esanti metalinė kilpelė (guminės movos viduje) būtų saugiai uždėta ant uždegimo žvakės metalinio galiuko.
2. Užvesdami šaltą arba šiltą variklj, nustatykite droselinės sklendės svirtį į bet kurią padėtį, tarp padėties „♡“ ir padėties „♡”. Dirbdami nustatykite droselinės sklendės svirtį į padėtį „♡”. (27 pav.)
3. Atsistoję uż jrenginio, suimkite uż stabdžio valdymo rankenos ir laikykite ją priešais viršutinę rankeną, kaip parodytą 28 pav..
4. Paimkite už starterio rankenos kaip parodyta 28 pav. ir ištraukite ją staigiu judesiu. Varikliui užsivedus, lėtai sugražinkite ir užfiksuokite ją ant troso kreiptuvo varžto.

Norėdami išjunkite variklį ir peilį, atleiskite stabdžių valdymo rankeną.

Atsargiai užveskite variklj, kaip nurodyta instrukcijoje; pėdos turi būti pakankamu atstumu nuo peilio.

Užvesdami variklj, nepaverskite žoliapjovės. Užveskite žoliapjovę ant lygaus paviršiaus, kur néra žolės ar kokių nors kliūčių.

Laikykite pėdas ir rankas atokiai nuo besisukančių dalių. Neužveskite variklio stovėdami priešais išmetimo latako angą.

7-3 DARBO EIGA

Dirbdami, tvirtai laikykite stabdžių valdymo rankeną abejomis rankomis.

PASTABA: Darbo metu atleidus stabdžiu

valdymo rankeną, variklis bus išjungtas ir todėl žoliapjovė nebeveiks.

IŠPĖJIMAS: Siekiant išvengti vejapjovės

atsitiktinio pajudėjimo, joje sumontuotas variklio stabdys: prieš užvedant varikli jo rankeną būtina patraukti atgal. Atleidus variklio valdymo svirti, ji turi grįžti į pradinę padėti, kurioje variklis automatiškai išsijungia.

PASTABA: Variklio stabdys (stabdžio rankena):

naudodamiesi svirtimi, išjunkite varikli. Atleidus svirti, variklis ir peilis automatiškai sustoja. Kad galėtumėte pjauti veja, laikykite svirti darbinėje padėtyje. Prieš pradėdami pjauti veja, keliskart patikrinkite paleidimo / stabdymo svirti, kad įsitikintumėte, jog ji tinkamai veikia. Užtikrinkite, kad įtempimo trosas judėtu sklandžiai (t. y. niekaip nestrigtu ir nesusisuktu).

7-4 VARIKLIO IŠJUNGIMAS

PERSPEJIMAS: Išjungus variklj, peilis dar kelias es sukasi.

1. Norėdami išjunkite variklį ir peilį, atleiskite stabdžių valdymo rankeną. (29 pav.)
2. Atjunkite ir įžeminkite uždegimo žvakės laidą, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, kad išvengtumėte atsitiktinio užvedimo palikus įrenginį be priežiūros.

7-5 AUTOMATINÈS EIGOS |JUNGIMAS

Modeliui PLM4631N2

Paimkite už savieigos valdymo rankenos; žoliapjovė automatiškai ims judėti į priekį maždaug 3,6 km/h greičiu (30 pav.); atleidus savieigos rankeną, žoliapjovė sustos.

Žoliapjovėje įrengta greičio reguliavimo sistema, kuri leidžia pasirinkti 3 greičio nuostatas, nuo 3,0 km/h iki 4,5 km/h.

Padėtis „¿“: mažiausio greičio padėtis; Padėtis „¿“: didžiausio greičio padėtis. (31 pav.)

Atlikite toliau nurodytus veiksmus:

1. Atleiskite savieigos valdymo rankeną, kad žoliapjovė sustotų ir nejudėtų i priekį.
2. Pasirinkite pageidaujamą greičio nustatymą. (31 pav.)
3. Paimkite už savieigos valdymo rankenos ir toliau pjaukite žolę. (30 pav.)

PERSPĖJIMAS: Ši žoliapjovė skirta pjauti įprastą

veją prie namų, kuri yra ne aukštesnė nei 250 mm.

Nemėginkite ja pjauti nejprastai aukštos, išdžiūvusios ar šlapios žolės (pvz., ganyklose) ir nesmulkinkite ja sausų lapų krūvų. Ant žoliapjovės dugno gali susikaupti purvo arba jo gali patekti į išmetimo vamzdį, o tai gali sukelti gaisrą.

7-6 KĄ DARYTI, KAD ŽOLĖ BŪTŲ PJAUNAMA GERIAUSIAI

Surinkite nuo vejos šiukšles. Įsitikinkite, ar ant vejos nėra akmenų, pagalių, laidų ar kitų pašalinių daiktų, kuriuos žoliapjovė gali netyčia pagriebti bei sviesti bet kuria kryptimi ir sukelti sunkių operatoriaus ar kitų asmenų sužeidimų bei padaryti žalos turtui ir aplinkiniams objektams. Nepjaukite šlapios žolės. Norėdami, kad žolė būtų pjaunama veiksmingai, nepjaukite šlapios žolės, nes ji prilimpa prie dugno apačios ir susmulkinta žolė pjaunama netinkamai. Pjaukite ne daugiau nei 1/3 žolės ilgio. Rekomenduojamas žolės pjovimo aukštis – 1/3 žolės ilgio. Reikia pasirinkti tinkamą važiavimo greitį, kad susmulkinta žolė būtų tolygiai paskeidžiama po veją. Esant itin sudėtingoms pjovimo sąlygoms ir tankiai žolei, norint gražiai nupjauti žolę, gali tekti pasirinkti mažiausią važiavimo greitį. Pjaunant aukštą žolę, veją gali tekti pjauti per du kartus, antro pjovimo metu nuleidžiant peilį dar 1/3 aukščio, ir, galbūt, pjauti priešinga pirmam pjovimui kryptimi. Užgriebiant šiek tiek nupjauto ruožo, taip pat galima švariau nupjauti bet kokius likusius nenupjautos vejos kuokštelius. Norint geriausiai nupjauti žolę, žoliapjovę visuomet reikia naudoti nustačius maksimalias variklio apsukas. Nuvalykite dugno apačią. Po kiekvieno apnaudojimo būtinai nuvalykite pjovimo dugno apačią, kad ant jo nesusikauptų žolė, kuri neleis tinkamai atlikti mulčiavimo. Lapų mulčiavimas Veja gali būti tręšiama mulčiuojant ir lapus. Mulčiuodami lapus, įsitikinkite, kad jie yra sausi ir nesukritę ant vejos pernelyg storu sluoksniu. Norėdami mulčiuoti, nelaukite, kol nuo medžių nukris visi lapai.

İSPĖJIMAS: Atsitrenkę i kokj nors pašalinį daiktą, išjunkite variklj. Ištraukite uždegimo žvakę, kruopščiai patikrinkite žoliapjovę, ar nėra pažeidimų, ir, jei reikia, pataisykite juos prieš vėl užvesdami ir naudodami žoliapjovę. Pernelyg stipri žoliapjovės vibracija darbo metu rodo gedimą. [renginį] reikia skubiai patikrinti ir pataisyti.

7-7 ŽOLĖS GAUDYKLĖ

Žolės gaudyklės viršuje yra lygio indikatorius, kuris parodo, ar gaudyklė yra tuščia, ar pilna (32 pav., 33 pav.):

• Jeigu pjaunant žolę gaudyklė nėra pilna, lygio indikatorius atsidaro. (33 pav.)
• Jeigu gaudyklė yra pilna, indikatorius užsidaro: taip atsitikus, tuoj pat liaukitės pjovę žolę ir išpilkite žolę iš gaudyklės, tinkamai ją išvalykite bei patikrinkite, ar neužsikimšo jos ventiliavimo tinklelis. (32 pav.)

SVARBU

Jeigu indikatoriaus atidarymo anga bus labai purvina, indikatorius neatsidarys; tokius atveju tuoj pat nuvalykite indikatoriaus atidarymo anga.

7-8 DUGNAS

Po kiekvieno panaudojimo privaloma nuvalyti žoliapjovė dugno apačią, kad ant jos nesikauptų susmulkinta žolė, lapai, purvas ar kitos medžiagos. Jeigu ant dugno susikaups purvo, jis sąlygos rūdžių atsiradimą ir koroziją; be to, jis trukdys tinkamai atlikti mulčiavimą. Dugną galima nuvalyti pakreipus žoliapjovę ir nugrandžius apačią tinkamu įrankiu (tuo metu uždegimo žvakė būtinai turi būti atjungta).

7-9 NURODYMAI, KAIP NUSTATYTI PJOVIMO AUKŠTİ

PERSPĖJIMAS: Niekada nedarykite jokių

žoliapjovės reguliavimo darbų pirma neišjungę variklio ir neatjungę uždegimo žvakės laido.

PERSPĖJIMAS: Prieš keisdami žolės pjovimo

aukšti, išjunkite žoliapjovę ir atjunkite uždegimo žvakės laidą.

Šioje žoliapjovėje įrengta centrinė aukščio reguliavimo svirtis, kurią galima nustatyti 8 aukščio padėtyse.

Aukšti (peilio atstumą nuo žemės) galima nustatyti nuo 25 mm iki 70 mm (8 aukščio padėtyse). (34 pav.)

Žemiausia nuostata: 25 mm (1 padėtis); aukščiausia nuostata: 70 mm (8 padėtis).

1. Prieš keisdami žolės pjovimo aukštį, išjunkite žoliapjovę ir atjunkite uždegimo žvakės laidą.
2. Centrinė aukščio reguliavimo svirtį galima nustatyti 8 skirtingose aukščio padėtyse. (34 pav.)

Norėdami pakeisti pjovimo aukštį, patraukite reguliavimo svirtį link rato ir pakelkite arba nuleiskite svirtį, kad pasirinktumėte norimą aukštį.

8. TECHNINĖS PRIEŽIŪROS INSTRUKCIJA

UŽDEGIMO ŽVAKĖ

Pakeitimui naudokite tik originalia uždegimo žvakę. Norėdami užtikrinti geriausią darba, keiskite uždegimo žvakę kas 100 darbo valandų.

STABDŽIŲ TRINKELĖS

Pas techninės priežiūros agentą reguliariai tikrinkite ir (arba) keiskite variklio stabdžių trinkeles. Keitimui galima naudoti tik originalias dalis.

9. TEPIMO INSTRUKCIJA

PERSPĖJIMAS: ATJUNKITE UŽDEGIMO

ŽVAKĘ, PRIEŠ ATLIKDAMI TECHNINĖS PRIEŽIŪROS DARBUS.

1. RATAI-Patepkite kiekvieno rato rutulinius guolius neklampia alyva bent kartą per sezona.
2. VARIKLIS-Vadovaukitės variklio naudojimo instrukcija, kaip atlikti variklio tepimą.

10. VALYMAS

PERSPĖJIMAS: Neplaukite variklio vadens

žarna. Vanduo gali pažeisti variklj arba užteršti degalų sistema.

1. Nušluostykite dugną sausu skudurėliu.
2. Nuplaukite dugną, pakreipę żoliapjovę taip, kad uždegimo žvakė būtų viršuje.

10-1 VARIKLIO ORO FILTRAS

PERSPÈJIMAS: Neleiskite, kad purvas ar dulkès

užkimštu oro filtro poroloninj elementą. Variklio oro filtro elementą reikia techniškai prižiūrėti (išvalyti) kas 25 darbo valandas. Jeigu žoliapjovė naudojama esant sauso oro sąlygoms, kuomet kyla daug dulkių, poroloninj elementą reikia valyti reguliariai.

NORĖDAMI IŠVALYTI ORO FILTRA

1. Išsukite varžta. (35 pav. modeliams PLM4632N ir PLM5130N)
2. Pakelkite ąsele, esančią ant filtro dangčio. (36 pav. (PLM4630N2 ir PLM4631N2))
3. Nuimkite filtro dangtelj.
4. Išplaukite filtro elementą muiluotame vandenyje.

NENAUDOKITE BENZINO!

1. Palaukite, kol oro filtro elementas išdžius.
2. Užlašinkite ant poroloninio filtro kelis lašus alyvos SAE30; stipriai suspauskite jl, kad pašalintumėte alyvos perteklių.
3. Vèl sumontuokite filtra.
4. Uždarykite filtro dangti.

PASTABA: Jeigu filtras nusidėvėjęs, suplėšytas arba jo neįmanoma išvalyti, pakeiskite jį nauju.

10-2 PJOVIMO PEILIS

PERSPĖJIMAS: Būtinai atjunkite ir ižeminkite

uždegimo žvakės laidą, prieš taisydami pjovimo peilį, kad variklis nebūtų atsitiktinai užvestas. Norėdami suimti peilius, būtinai dėvėkite pirštines arba naudokite skudurėlį. Paverskite žoliapjovę, kaip nurodyta atskiroje variklio naudojimo instrukcijoje. Nuimkite šešiakampį varžtą ir poveržlę, tvirtinančius peilį ir peilio adapterį ant variklio alkūninio veleno. Nuimkite peilį ir jo adapterį nuo alkūninio veleno.

ISPĖJIMAS: Reguliariai tikrinkite peilio adapteri, ar jis nejskilęs, ypač atsitrenkę i kokį nors pašalinį daiktą. Jei reikia, pakeiskite ji.

Norint pasiekti geriausių rezultatų, peilis turi būti aštrus. Peilį galima nuimti ir pagaląsti jį šlifavimo staklėmis arba dilde, kiek įmanoma išlaikant originalų ašmenų nuožambio kampa. Labai svarbu, kad kiekvienas peilio pjovimo kraštas būtų nugaląstas vienodai, kad peilis nebūtų išbalansuotas. Netinkamas peilio balansavimas sukels pernelyg didelę vibraciją, kuri sugadins variklj ir žoliapjovę. Pagalandę, būtinai tinkamai subalansuokite peilį. Peilio balansą galima patikrinti užmovus jį ant apvalaus atsuktuvo galo. Galaškite sunkesnią peilio pusę tol, kol peilis bus tinkamai subalansuotas. (37 pav.)

Prieš vėl sumontuodami peilį ir jo adapterį ant įrenginio, patepkite variklio alkūninį veleną ir vidinį peilio adapterio paviršių neklampia alyva. Sumontuokite peilio adapterį ant alkūninio veleno. Žr. 37 pav.. Užmaukite peilį taip, kad jo dalies numeris nebūtų nukreiptas į adapterį. Uždėkite ant peilio poverže ir įkiškite šešiakampį varžtą. Priveržkite šešiakampį varžtą, naudodami toliau nurodytą sukimo momentą.

10-3 SUKIMO MOMENTAS MONTUOJANT PEILI

Sucentruokite varžtą ir priveržkite jį 40 Nm–50 Nm jėga, kad būtų užtikrintas saugus įrenginio darbas. Būtina reguliariai tikrinti visas veržles ir varžtus, ar jie tinkamai priveržti.

Ilgai naudojant jrenginj, ypač smėlėtose vietovėse, peilis nusidėvi ir praranda savo originalią formą. Todėl pjovimo veiksmingumas sumažėja ir peilį reikia pakeisti.

Pakeiskite seną peilį tik patvirtintu, originaliu peiliu. Gamintojas neatsako už žalą, patirtą naudojant nesubalansuotą peilį.

Keisdami peilj, privalote naudoti originalu peilj (MAKITA 263001451 modeliams PLM4630N2/PLM4631N2/

PLM4632N, MAKITA 263002552 modeliui PLM5130N) (norėdami užsakyti peilį, kreipkitės į vietos atstovą arba skambinkite mūsų bendrovei).

10-4 VARIKLIS

Variklio techninės priežiūros instrukciją žr. atskirtą variklio naudojimo instrukciją.

Tikrinkite variklio alyva, kaip nurodyta atskiroje variklio naudojimo instrukcijoje, pateiktoje su šia žoliapjove.

Atidžiai perskaitykite ir vadovaukitės instrukcija.

Esant įprastoms darbo sąlygoms, valykite oro filtra, kaip nurodyta atskiroje variklio naudojimo instrukcijoje.

Kylant nepaprastai daug dulkių, valykite filtrą kas kelias darbo valandas. Prastas variklio viekimas ir užliejimas paprastai reiškia, kad reikia išvalyti oro filtrą.

Norėdami išvalti oro filtrą, žr. atskirtą variklio naudojimo instrukciją, pateiktą kartu su šiuo įrenginiu.

Kartą per sezoną reikia nuvalyti użdegimo žvakę ir pareguliuoti tarpelį tarp žvakės ir kontakto. Sezono pradžioje rekomenduojama pakeisti użdegimo žvakę; žr. variklio naudojimo instrukciją, kurioje nurodyti techniniai duomenys apie tinkamą użdegimo žvakės tipą ir tarpelį. Reguliariai nuvalykite variklį skuduru arba šepečiu.

Aušinimo sistema (ventiliatoriaus korpuso sritis) turi būti švari, kad būtų užtikrinta tinkama oro cirkuliacija, kuri yra būtina, kad variklis tinkamai veiktų ir ilgai tarnautų. Būtinai nuvalykite nuo duslintuvo žolę, purvą ir degias šiukšles.

11. SAUGOJIMO INSTRUKCIJA (NE SEZONO METU)

Norint paruošti žoliapjovę saugojimui, reikia atlikti šiuos veiksmus:

1. Sezonui pasibaigus, paskutinį kartą panaudoję įrenginį, ištuštinkite jo baką.
   a) Ištraukite benziną iš bako, naudodami siurbimo pompą.

! PERSPĖJIMAS: Nebandykite tuštinti benzino bako uždaroje patalpoje, šalia ugnies ir pan. Nerūkykite! Benzino garai gali sukleti sprogimą arba gaisra.

b) Užveskite variklj ir palikite jj veikti tol, kol bus išeikvotas visas likęs benzinas ir variklis užges.
c) Išsukite uždegimo žvakę. ľ degimo kamera įpilkite maždaug 20 ml alyvos. Kelis kartus patraukite už starterio rankenos, kad alyva tolygiai pasiskirstytų degimo kameroje. Pakeiskite uždegimo žvakę.

1. Kruopščiai nuvalykite ir patepkite žoaliapjovę, kaip aprašyta pirmiau esančiame skyriuje „TEPIMO INSTRUKCIJA“.

2. Šiek tiek patepkite pjoviklj, kad jis nesurūdytu.

3. Žoliapjovę laikykite sausoje, švarioje, nuo šalčio apsaugotoje, rakinamoje patalpoje.

! PERSPÈJIMAS: Prieš pastatant žoliapjovę i vieta, ji privalo būti visiškai atvėsusi.

PASTABA:

• Laikant bet kokj elektrinj jrenginj nevédinamoje patalpoje arba medžiagų sandėlyje,
• reikia pasirūpinti, kad įrenginys būtų apsaugotas nuo korozijos. Patepkite įrenginį, ypač kabelius ir visas judamąsias dalis neklampia alyva arba silikonu.
• Būkite atsargūs, kad nesulenktumėte arba nesuraizgytumėte laidų.
• Jeigu starterio lynas atsikabintų nuo troso kreiptuvo, esančio ant rankenos, atjunkite ir ižeminkite uždegimo žvakės laidą, nuspauskite peilio valdymo rankeną ir lėtai ištraukite starterio trosą iš variklio. Užmaukite starterio trosą ant troso kreiptuvo varžto, esančio ant rankenos.

Gabenimas

Išjunkite variklj ir palaukite, kol jis atvės. Tada atjunkite uždegimo žvakės laidą ir ištuštinkite degalų baką pagal variklio vadove pateikiamas instrukcijas. Stumdami vejapjovę per kliūtis, būkite atsargūs, kad nesulankstytumėte ir nepažeistumėte peilio.

1. GEDIMU LOKALIZAVIMAS

Problema GALIMA	PRIEŽASTIS ATITAISYMAS
Variklis neužsiveda.	Netinkamas droselinės sklendės nustatymas pagal esamas darbo sąlygas.	Nustatykite droselinę sklendę i tinkamą padėtį.
	Tuščias degalų bakas.	Pripilkite baką degalų: žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementą: žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Atsilaisvino uždegimo žvakė.	Priveržkite uždegimo žvakę, naudodami 25–30 Nm sukimo momentą.
	Atsilaisvimo arba nukrito uždegimo žvakės laidas.	Uždėkite uždegimo žvakės laidą ant uždegimo žvakės.
	Netinkamas uždegimo žvakės tarpelis.	Tarp elektrodų turi būti 0,7 - 0,8 mm tarpelis.
	Sudegė uždegimo žvakė.	Sumontuokite naują uždegimo žvakė, tinkamai nustatydami tarpelį tarp elektrodų: žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Karbiuratorius užpiltas degalais.	Išimkite oro filtro elementą ir be perstojo traukite už startelio troso, kol karbiuratorius bus išvalytas, tuomet vėl sumontuokite oro filtro elementą.
	Sugedęs uždegimo modulis.	Kreipkitės i techninio aptarnavimo centra.
Sunku užvesti variklj arba variklis netenka galios.	Užterštas degalų bakas, bake yra vandens arba degalų nuosėdu.	Išleiskite iš bako degalus ir išvalykite baką. I degalų baką pripilkite švarių degalų.
	Užsikimšo degalų bako dangtelyje esanti ventiliacijos anga.	Išvalykite arba pakeiskite degalų bako dangtelį.
	Nešvarus oro filtro elementas. Išvalykite oro filtro elementą.
Variklis veikia netvarkingai.	Sudegė uždegimo žvakė.	Sumontuokite naują uždegimo žvakė, tinkamai nustatydami tarpelį tarp elektrodų: žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Netinkamas uždegimo žvakės tarpelis.	Tarp elektrodų turi būti 0,7 - 0,8 mm tarpelis.
	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementą: žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
Variklis prastai veikia be apkrovų.	Nešvarus oro filtro elementas.	Išvalykite oro filtro elementą: žr. VARIKLIO NAUDOJIMO INSTRUKCIJA.
	Užsikimšo variklio gaubte esančios ventiliacijos angos.	Išvalykite angose susikaupusį purvą.
	Užsikimšo variklio aušinimo briaunos ir oro kanalai, esantys po variklio ventiliatoriaus korpusu.	Nuvalykite purvą nuo aušinimo briaunų ir išvalykite oro kanalus.
Esant didelėms apsukoms, variklis netolygiai veikia.	Per mažas tarpelis tarp uždegimo žvakės elektrodų.	Tarp elektrodų turi būti 0,7 - 0,8 mm tarpelis.
Perkaista variklis.	Sutrikęs aušinimo oro srautas.	Išvalykite purvą iš gaubte esančių angų, nuo ventiliatoriaus korpuso, oro kanalų.
	Netinkama uždegimo žvakė.	Ant variklio sumontuokite originalią uždegimo žvakę ir aušinimo briaunas.
Žoliapjovė nejprastai vibruoja.	Atsilaisvino pjovimo mechanizmas. Priveržkite peilį.
	Nesubalansuotas pjovimo mechanizmas.	Subalansuokite peilį.

13. APLINKA

Jeigu po ilgo naudojimo seną įrenginį reikėtų pakeisti nauju, neišmeskite jo kartu su buitinėmis atliekomis; nuvežkite jį i atitinkamą atliekų surinkimo ir perdirbimo punktą.

14. EB ATITIKTIES DEKLARACIJA

Tik Europos šalims

EB atitikties deklaracija i šią naudojimo instrukciją jtraukta A priede.

EESTI

Üldvaate selgitus
