INSTRUKCJA OBSŁUGI PLM4630N2 MAKITA

6. Nuleiskite šoninę sklendę – sklendę guli ant šoninio

VASTAVUSDEKLARATSIOON Ainult Euroopa riigid EÜ vastavusdeklaratsioon on sellele kasutusjuhendile lisatud kui Lisa A.178 POLSKI Objaśnienia do widoku ogólnego OSTRZEŻENIE: Z uwagi na własne bezpieczeństwo, przed przystąpieniem do eksploatacji nowego urządzenia należy przeczytać niniejszą instrukcję. Nieprzestrzeganie instrukcji może być przyczyną poważnych obrażeń. Przed każdorazowym przystąpieniem do użytkowania kosiarki należy poświęcić kilka chwil na zapoznanie się z nią. Niniejszą instrukcję należy trzymać w bezpiecznym miejscu, aby mieć zawsze dostęp do zawartych w niej informacji. W przypadku przekazania opisywanego sprzętu innej osobie, należy również wręczyć jej niniejszą instrukcję obsługi wraz z zasadami bezpieczeństwa. Przeznaczenie Opisywany sprzęt można wykorzystywać jedynie do zadań, do których zostało ono przeznaczone. Jakiekolwiek inne zastosowanie zostanie uznane za niewłaściwe użycie. Odpowiedzialność za jakiekolwiek szkody lub obrażenia tym spowodowane ponosi użytkownik/operator, a nie producent. Spalinowa kosiarka do trawy jest przeznaczona do użytku prywatnego tzn. do wykorzystania przy domu i w ogrodzie. Prywatne użytkowanie kosiarki do trawy dotyczy rocznej ilości roboczogodzin zwykle nieprzekraczającej 50 godzin, w czasie których urządzenie jest głównie wykorzystywane do pielęgnacji trawników o niewielkiej powierzchni przy budynkach mieszkalnych oraz przydomowych bądź rekreacyjnych ogrodów. Nie obejmuje ono obiektów użyteczności publicznej, hal sportowych i zastosowań w rolnictwie lub leśnictwie. Należy pamiętać, że nasz sprzęt nie jest przeznaczony do zastosowań komercyjnych, handlowych lub przemysłowych. Nasza gwarancja traci ważność, jeżeli opisywane urządzenie jest wykorzystywane w działalności komercyjnej, handlowej lub przemysłowej, bądź w przypadku podobnych zastosowań. Dostarczoną przez producenta instrukcję obsługi należy zachować i regularnie sięgać po nią, aby zagwarantować właściwe użytkowanie i konserwację kosiarki do trawy. Instrukcja zawiera cenne informacje dotycz ące obsług

konserwacji i warunków serwisowania. Ważne! Z uwagi na duże ryzyko wystąpienia obrażeń ciała u użytkownika, kosiarki do trawy nie wolno wykorzystywać do przycinania krzaków, żywopłotów lub krzewów, do cięcia roślin pnących, do pielęgnowania ogrodów dachowych lub trawników na balkonach, do czyszczenia (zbierania) zanieczyszczeń i śmieci z przejść, ani do rozdrabniania kawałków drewna lub ściętych gałązek żywopłotu. Ponadto, kosiarki do trawy nie wolno używać jako kultywatora do niwelowania nierówności terenu, na przykład kretowisk. Ze względów bezpieczeństwa, kosiarki do trawy nie wolno wykorzystywać jako jednostki napędowej innych narzędzi i zestawów narzędziowych.

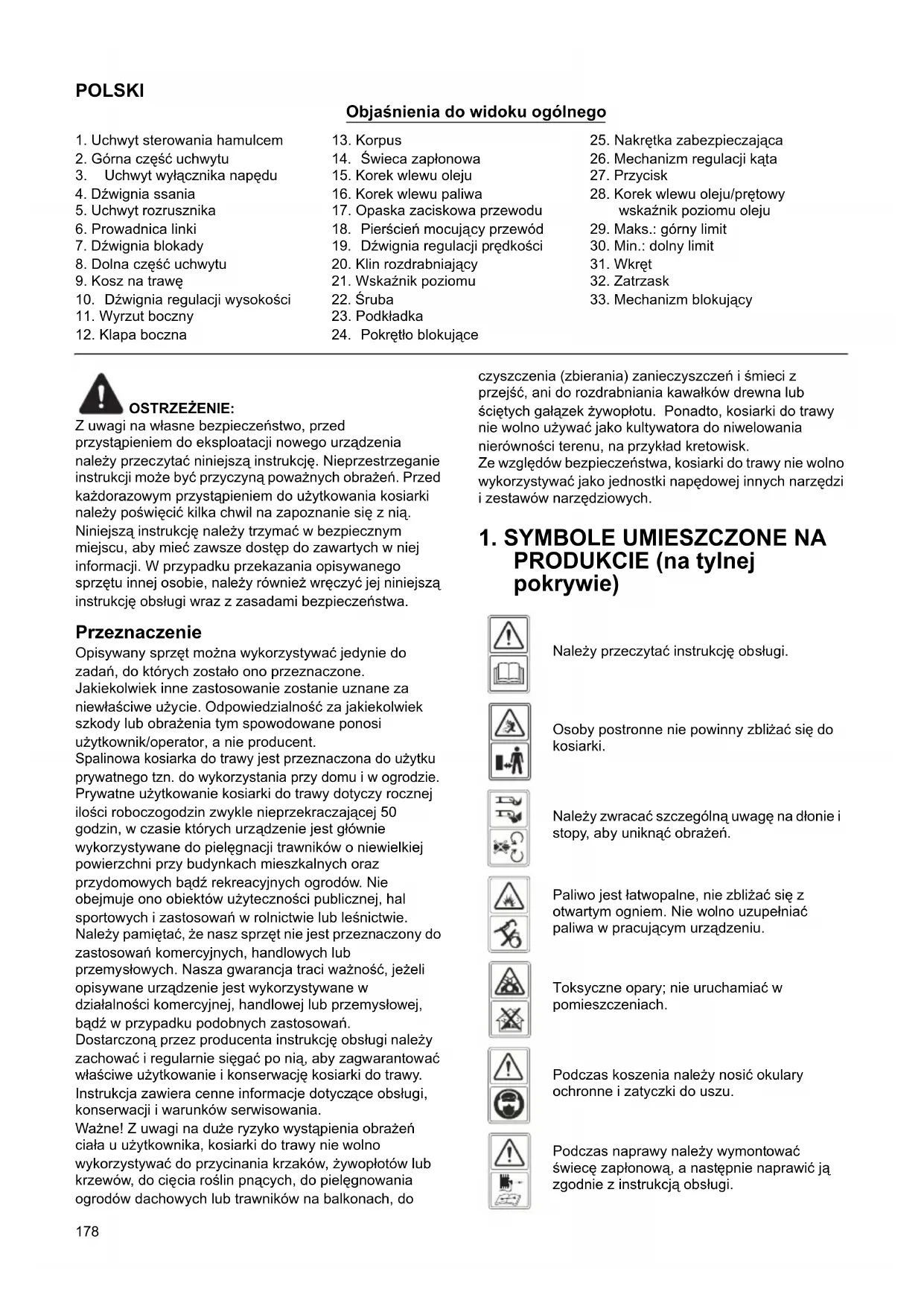

1. Uchwyt sterowania hamulcem

2. Górna część uchwytu

3. Uchwyt wyłącznika napędu

8. Dolna część uchwytu

10. Dźwignia regulacji wysokości

14. Świeca zapłonowa

17. Opaska zaciskowa przewodu

18. Pierścień mocujący przewód

19. Dźwignia regulacji prędkości

20. Klin rozdrabniający

21. Wskaźnik poziomu

24. Pokrętło blokujące

25. Nakrętka zabezpieczająca

26. Mechanizm regulacji kąta

28. Korek wlewu oleju/prętowy

wskaźnik poziomu oleju

33. Mechanizm blokujący

Należy przeczytać instrukcję obsługi. Osoby postronne nie powinny zbliżać się do kosiarki. Należy zwracać szczególną uwagę na dłonie i stopy, aby uniknąć obrażeń. Paliwo jest łatwopalne, nie zbliżać się z otwartym ogniem. Nie wolno uzupełniać paliwa w pracującym urządzeniu. Toksyczne opary; nie uruchamiać w pomieszczeniach. Podczas koszenia należy nosić okulary ochronne i zatyczki do uszu. Podczas naprawy należy wymontować świecę zapłonową, a następnie naprawić ją zgodnie z instrukcją obsługi.179

BEZPIECZEŃSTWA OSTRZEŻENIE: Podczas pracy z urządzeniami spalinowymi należy przestrzegać podstawowych zasad bezpieczeństwa, również tych podanych poniżej, aby zmniejszyć niebezpieczeństwo obrażeń lub szkód materialnych. Należy przeczytać wszystkie instrukcje przed rozpoczęciem użytkowania urządzenia – należy je zachować do przyszłego wykorzystania. OSTRZEŻENIE: Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych warunkach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Aby zmniejszyć ryzyko poważnych lub śmiertelnych obrażeń, zalecamy osobom z implantami medycznymi skonsultowanie się z lekarzem i producentem implantów medycznych przed przystąpieniem do obsługi tego urządzenia. Zaznajomienie się z urządzeniem

• Należy uważnie przeczytać niniejszą instrukcję. Należy poznać elementy sterowania i zasady właściwego użytkowania urządzenia. Zapoznać się z metodą szybkiego wyłączania silnika.

• Kosiarkę do trawy można wykorzystywać tylko zgodnie z przeznaczeniem, np. do koszenia i zbierania trawy. Każdy inny sposób wykorzystania może stanowić zagrożenie lub spowodować uszkodzenie urządzenia. Przykłady możliwego niewłaściwego użytkowania to między innymi: -przewożenie osób, dzieci i zwierząt na urządzeniu; -przewożenie własnej osoby na urządzeniu; - wykorzystywanie urządzenia do holowania lub pchania ładunków; - wykorzystywanie urządzenia do zbierania liści i innych odpadów; - wykorzystywanie urządzenia do przycinania żywopłot u lub cięcia innych roślin niż trawa; -użytkowania urządzenia przez więcej niż jedną osobę; -użytkowania noża do cięcia na powierzchniach innych niż trawa.

• Nie wolno dopuszczać, aby kosiarki do trawy używały dzieci lub osoby, które nie zapoznały się z niniejszą instrukcją. Lokalne przepisy mogą ograniczać wiek użytkownika urządzenia.

• Nigdy nie kosić kosiarką do trawy: - gdy w pobliżu znajdują się inne osoby, zwłaszcza dzieci, oraz zwierzęta; - gdy operator zażywa leki lub inne substancje mogące wpływać na zdolność reakcji i koncentracji.

• Należy pamiętać, że operator lub użytkownik odpowiada za wypadki lub niebezpieczeństwa zagrażające innym osobom lub ich mieniu.

• Operatorzy powinni przejść odpowiednie przeszkolenie w zakresie użytkowania, regulacji i obsługi urządzenia z uwzględnieniem czynności niedozwolonych. Przygotowanie

• Podczas koszenia należy zawsze nosić odpowiednio mocne obuwie i długie spodnie. Nie wolno używać urządzenia, nie mając na stopach obuwia lub nosząc otwarte sandały.

• Należy dokładnie sprawdzić obszar, na którym ma być użytkowane urządzenie i usunąć wszystkie przedmioty, takie jak kamienie, zabawki, patyki i druty, które mogłyby zostać przez wspomniane urządzenie pochwycone i wyrzucone w powietrze.

• OSTRZEŻENIE – benzyna jest bardzo łatwopalna. - należy ją przechowywać w pojemnikach przeznaczonych do tego celu; - paliwo można uzupełniać tylko na wolnym powietrzu; nie wolno palić podczas uzupełniania paliwa; - paliwo należy uzupełnić przed uruchomieniem silnika. nie wolno zdejmować korka wlewu paliwa lub uzupełniać paliwa, gdy silnik pracuje lub gdy jest rozgrzany; - w przypadku, gdy benzyna zostanie rozlana, nie wolno uruchamiać silnika, ale przesunąć urządzenie z dala od obszaru pokrytego paliwem oraz zapobiegać powstaniu zapłonu aż d o chwili, gdy opary benzyny ulotnią się; - należy sprawdzić, czy wszystkie korki wlewu paliwa i innych zbiorników są bezpiecznie założone.

• Wymienić wadliwe tłumiki.

• Przed rozpoczęciem użytkowania należy sprawdzić urządzenie, aby upewnić się, że noże, śruby mocujące noże oraz układ tnący nie są zużyte lub uszkodzone. W przypadku zużycia lub uszkodzenia noży lub śrub mocujących należy wymienić cały zestaw, aby układ tnący był odpowiednio wyważony.

• Regularnie sprawdzać prawidłowe działanie wszystkich blokad rozruchowych i elementów sterujących sygnalizujących obecność operatora. Praca

• Nie wolno użytkować silnika w zamkniętym pomieszczeniu, gdzie mogą gromadzić się niebezpieczne opary tlenku węgla.

• Nie wolno użytkować urządzenia w stanie zmęczenia, choroby lub będąc pod wpływem alkoholu albo leków.

• Ostrzeżenie! Nie wolno użytkować kosiarki do trawy w przypadku występowania ryzyka zapłonu.

• Wskazane jest ograniczenie czasu pracy w celu zminimalizowania zagrożeń związanych z hałasem i drganiami.

• Zachować szczególną ostrożność w przypadku użytkowania kosiarki na pochyłościach i w sąsiedztwie skarp, rowów lub nasypów.

• Należy kosić tylko przy świetle dziennym lub odpowiednio silnym sztucznym oświetleniu.

• W miarę możliwości należy unikać koszenia mokrej trawy.

• Podczas pracy na pochyło ści ach należy pamiętać, aby pewnie stać na podłożu.

• Podczas koszenia należy chodzić, a nie biegać. Uwaga: Silnik jest gorący.180

• W przypadku kosiarek kołowych, należy kosić zawsze w poprzek pochyłości, nigdy pod górę lub w dół.

• Należy zachować szczególną ostrożność przy zmianie kierunku na pochyłościach.

• Nie kosić pochyłości o bardzo dużym kącie nachylenia.

• Należy zachować najwyższą ostrożność przy cofaniu lub przyciąganiu kosiarki do trawy do siebie.

• Należy wyłączyć nóż/noże, w przypadku konieczności przechylenia kosiarki do trawy, aby przebyć powierzchnię inną niż trawa oraz na czas przejazdu do i z obszaru, na którym będzie użytkowana.

• Nie użytkować kosiarki do trawy z uszkodzonymi osłonami lub ze zdjętymi zabezpieczeniami, takimi jak wyrzutnik lub kosz na trawę.

Uwaga: Kosiarki do trawy nie wolno uruchamiać bez założonego kompletnego kosza na trawę lub zamontowanej osłony otworu wylotowego zamykającej się samoczynnie.

• Nie wolno zmieniać ustawień regulatora silnika lub doprowadzać silnik do nadmiernych obrotów.

• Nie wolno dokonywać przeróbek zaplombowanych elementów regulacyjnych układów sterowania obrotami silnika ani przy nich majstrować.

• Nie wolno manipulować przy systemach lub funkcjach zabezpieczeń kosiarki do trawy ani ich blokować.

• Przed uruchomieniem silnika należy odłączyć wszystkie noże oraz sprzęgła napędu.

• Silnik należy uruchamiać zgodnie z instrukcją, stojąc z dala od noża(y).

• Nie wolno przechylać kosiarki do trawy podczas uruchamiania silnika.

• Nie uruchamiać silnika, stojąc przed wyrzutnikiem.

• Nie zbliżać dłoni ani stóp do części obrotowych. Nigdy nie należy stawać przed otworem wyrzutnika.

• Nie podnosić ani nie przenosić kosiarki do trawy, gdy silnik pracuje.

następujących przypadkach należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, upewniając się, że wszystkie części ruchome przestały się poruszać; jeśli urządzenie jest wyposażone w kluczyk zapłonu, należy go wyjąć: - przed usuwaniem trawy blokującej nóż lub odblokowaniem wyrzutnika; - przed sprawdzaniem, czyszczeniem lub pracą przy kosiarce do trawy; - po uderzeniu o przeszkodę. Należy sprawdzić, czy kosiarka do trawy nie jest uszkodzona i dokonać ewentualnej naprawy przed ponownym uruchomieniem i użytkowaniem kosiarki do trawy; -jeśli kosiarka do trawy zaczyna wibrować w nietypowy sposób (należy natychmiast sprawdzić przyczynę).

• W następujących przypadkach należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, upewniając się, że wszy stkie części ruchome przestały się poruszać; jeśli urządzenie jest wyposażone w kluczyk zapłonu, należy go wyjąć: - zawsze, gdy jest pozostawiana bez nadzoru; - przed uzupełnieniem paliwa.

• Należy zmniejszyć otwarcie przepustnicy podczas wyłączania silnika; jeśli silnik jest wyposażony w zawór odcinający, należy odciąć dopływ paliwa po zakończeniu pracy.

• Kosiarkę można wykorzystywać tylko zgodnie z przeznaczeniem – do koszenia i zbierania trawy. Każdy inny sposób wykorzystania może stanowić zagrożenie lub spowodować uszkodzenie urządzenia. Konserwacja i przechowywanie

• Należy sprawdzić, czy wszystkie nakrętki, śruby i wkręty są dokręcone, co pozwoli utrzymać urządzenie w odpowiednim stanie technicznym.

• Nie przechowywać urządzenia z paliwem w zbiorniku w pomieszczeniu, gdzie opary paliwa mogą dotrzeć do iskry lub otwartego płomienia.

• Przed odstawieniem urządzenia do pomieszczenia należy poczekać, aż silnik ostygnie. Przed przystąpieniem do przechowywania kosiarki do trawy należy ją oczyścić i zakonserwować.

• Aby zmniejszyć zagrożenie pożarowe, należy zwracać uwagę, aby silnik, tłumik, przedział akumulatora oraz obszar przechowywania paliwa nie były pokryte trawą, liśćmi lub nadmierną ilością smaru.

• Należy często sprawdzać kosz na trawę pod kątem zużycia lub uszkodzenia

• Ze względów bezpieczeństwa należy wymieniać zużyte lub uszkodzone części.

• W przypadku konieczności opróżnienia zbiornik paliwa, należy czynność tę wykonać na wolnym powietrzu.

• Niewłaściwa konserwacja, stosowanie niezgodnych części zamiennych albo demontaż lub przeróbka zabezpieczeń grozi uszkodzeniem kosiarki do trawy i poważnymi obrażeniami w przypadku operatora.

• Stosować wyłącznie noże i części zamienne zalecane przez producenta. Stosowanie nieoryginalnych części grozi uszkodzeniem urządzenia i obrażeniami w przypadku operatora. Należy dbać o dobry stan techniczny kosiarki do trawy.

• Jeżeli mechanizm zatrzymywania noża nie działa, należy skorzystać z pomocy w punkcie serwisowym. Transportowanie i obchodzenie się z urządzeniem

• W każdym przypadku obchodzenia się, podnoszenia, transportowania lub przechylania urządzenia należy: - nosić wytrzymałe rękawice robocze; - trzymać urządzenie za miejsca gwarantujące bezpieczny chwyt, uwzględniając masę i jej rozkład; - wykorzystać odpowiednią liczbę osób względem masy urządzenia oraz właściwości pojazdu lub miejsca, w którym urządzenie ma być eksploatowane bądź przechowywane.

• Podczas transportu urządzenie należy zamocować za pomocą lin lub łańcuchów. OSTRZEŻENIE: Nie dotykać obracającego się noża. OSTRZEŻENIE: Paliwo należy uzupełniać w przewiewnym miejscu przy wyłączonym silniku.181

3. OPIS CZĘŚCI (Rys. 1, Rys. 2,

Rys. 3, Rys. 4) Zestaw obejmuje: A: Klucz do świec zapłonowych

1. Przymocować dolną część uchwytu do wspornika

uchwytu za pomocą śruby, podkładki i pokrętła blokującego. (Rys. 5)

2. Podnieść obydwie dźwignie blokady, aby połączyć

górną i dolną część uchwytu. (Rys. 6)

3. Aby zablokować uchwyty w pozycji do pracy, należy

zablokować dźwignię blokady w położeniu zamkniętym. (Rys. 7)

4. Wyregulować napięcie, obracając nakrętkę

zabezpieczającą za pomocą odpowiedniego klucza. (Rys. 8)

5. Umieścić przewód na rurze uchwytu. Przytwierdzić

przewód na środkowym odcinku dolnej części uchwytu przy użyciu opaski zaciskowej przewodu. Upewnić się, że przewód został poprowadzony po zewnętr znej stronie uchwytu. (Rys. 9, Rys. 10) W przeciwnym wypadku przewód może zostać pochwycony podczas otwierania/zamykania tylnej pokrywy.

1) Pociągnąć dźwignię blokady w celu jej zwolnienia.

2) Obracając górną część uchwytu względem

wyosiowanego mechanizmu regulacji kąta ustawić odpowiedni kąt w zakresie od -15° do 15° (3-stopniowa skala: -15º/0º/15º), jak pokazano na Rys. 11.

3) Aby połączyć dolną i górną część uchwytu, należy

zablokować dźwignię blokady w położeniu zamkniętym.

1. Aby zamocować: należy unieść tylną pokrywę i

zaczepić kosz na trawę na tylnej części korpusu kosiarki. (Rys. 12, Rys. 13, Rys. 14)

2. Aby zdjąć: należy chwycić i unieść tylną pokrywę, a

następnie zdjąć kosz na trawę.

5-4 UCHWYT ROZRUSZNIKA

Przesunąć uchwyt rozrusznika od silnika do prowadnicy linki. (Rys. 15) Model PLM4630N2 PLM4631N2 PLM4632N PLM5130N Typ silnika Seria B&S 675EXi, ReadyStart Seria B&S 675EXi, ReadyStart Seria B&S 750EX, ReadyStart Seria B&S 750EX, ReadyStart Własny napęd Nie Tak Tak Tak Pojemność skokowa silnika 163 cm

Moc znamionowa 2,6 kW 2,6 kW 2,5 kW 2,5 kW Szerokość noża 460 mm 460 mm 460 mm 510 mm Prędkość obrotowa 2 800 obr/min 2 800 obr/min 2 800 obr/min 2 800 obr/min Pojemność zbiornika paliwa 1,0 l 1,0 l 1,0 l 1,0 l Pojemność zbiornika oleju 0,47 l 0,47 l 0,6 l 0,6 l Pojemność kosza na trawę 60 l 60 l 60 l 65 l Masa netto 30 kg 32,5 kg 35 kg 38 kg Regulacja wysokości 25-70 mm, 8-stopniowa 25-70 mm, 8-stopniowa 25-70 mm, 8-stopniowa 25-70 mm, 8-stopniowa Model PLM4630N2 PLM4631N2 PLM4632N PLM5130N Gwarantowany poziom ciśnienia akustycznego na stanowisku operatora (Zgodnie z normami EN ISO 5395-1 Aneks F i EN ISO 5395-2, EN ISO 4871) 84,3 dB (A) (K=3 dB (A)) 84,3 dB (A) (K=3 dB (A)) 83,9 dB (A) (K=3 dB (A)) 85,7 dB (A) (K=3 dB (A)) Zmierzony poziom mocy akustycznej 94,0 dB (A) K=1,80 dB (A) 94,0 dB (A) K=1,80 dB (A) 94,3 dB (A) K=1,80 dB (A) 95,9 dB (A) K=2,16 dB (A) Gwarantowany poziom mocy akustycznej (Zgodnie z dyrektywą 2000/14/WE) 96 dB (A) 96 dB (A) 96 dB (A) 98 dB (A) Drgania (Zgodnie z normami EN ISO 5395-1 Aneks G i EN ISO 5395-2) 5,42 m/s

Nacisnąć od zewnątrz, aby wyczepić dźwignię z zaczepu. Przesunąć dźwignię w przód lub w tył, aby zmienić wysokość. (Rys. 16 oraz patrz punkt 7-9)

Funkcjonalność tych kosiarek do trawy można zmieniać odpowiednio do zastosowania: Z kosiarki do trawy z wyrzutem tylnym na:

1. kosiarkę rozdrabniającą lub

2. kosiarkę z wyrzutem bocznym.

Co to jest rozdrabnianie? Podczas rozdrabniania trawa jest ścinana, a następnie drobno szatkowana i rozsypywana na pasie trawy jako nawóz. Wskazówki dotyczące koszenia z rozdrabnianiem: - Regularnie przycinać maks. o 2 cm trawy, z 6 cm do 4 cm wysokości. -Stosować ostry nóż tnący. - Nie kosić wilgotnej trawy. - Ustawić maksymalną prędkość silnika. - Przesuwać kosiarkę z prędkością roboczą. - Regularnie czyścić klin rozdrabniający, wewnętrzną stronę obudowy oraz ostrze noża. Rozpoczęcie pracy 6-1 Przygotowanie do koszenia za pomocą kosiarki rozdrabniającej OSTRZEŻENIE: Tylko przy wyłączonym silniku i nieruchomym zespole tnącym.

1. Unieść tylną pokrywę i wyjąć kosz na trawę.

2. Wcisnąć klin rozdrabniający w korpus. Zablokować

klin rozdrabniający przy użyciu przycisku w wycięciu w korpusie. (Rys. 17, Rys. 18)

3. Ponownie opuścić tylną pokrywę. (Rys. 19)

4. Unieść boczną klapę i wyjąć wyrzutnik.

6-2 Przygotowanie do koszenia z wyrzutem bocznym Tylko gdy silnik i zespół tnący nie obracają się!

1. Podnieść tylną pokrywę i wyjąć kosz na trawę.

2. Zamontować klin rozdrabniający.

3. Odblokować mechanizm blokujący. (Rys. 20A)

4. Unieść boczną klapę do wyrzutu bocznego.

5. Zamontować wyrzutnik do wyrzutu bocznego na

sworzniu bocznej klapy. (Rys. 21)

6. Opuścić boczną klapę – klapa opiera się na

wyrzutniku. (Rys. 22) 6-3 Koszenie z koszem na trawę OSTRZEŻENIE: Tylko gdy silnik jest wyłączony, a układ tnący zatrzymany. Aby kosić z koszem na trawę należy wyjąć klin rozdrabniający i wyrzutnik do wyrzutu bocznego, a następnie zamontować kosz na trawę.

1. Wyjmowanie klina rozdrabniającego.

-Unieść tylną pokrywę i wyjąć klin rozdrabniający.

2. Wyjmowanie wyrzutnika do wyrzutu bocznego.

-Unieść boczną klapę i wyjąć wyrzutnik. -Sprężyna w bocznej klapie automatycznie zamknie otwór wyrzutnika w obudowie. -Należy regularnie czyścić boczną klapę i otwór wyrzutnika z resztek trawy i zabrudzeń.

3. Montaż kosza na trawę.

- Aby zamocować: należy unieść tylną pokrywę i zaczepić kosz na trawę na tylnej części korpusu kosiarki. - Aby zdjąć: chwycić i unieść ty lną pokrywę, a następnie zdjąć kosz na trawę.

Należy uzupełniać poziom benzyny i oleju w silniku zgodnie z oddzielną instrukcją obsługi silnika dołączoną do kosiarki. Należy uważnie przeczytać tę instrukcję. (Rys. 23, Rys. 24, Rys. 25, Rys. 26) OSTRZEŻENIE: Benzyna jest bardzo łatwopalna. Należy ją przechowywać w pojemnikach przeznaczonych do tego celu. Paliwo można uzupełniać tylko na wolnym powietrzu, przed uruchomieniem silnika; nie wolno palić podczas uzupełniania lub przelewania paliwa. Nie wolno zdejmować korka wlewu paliwa lub uzupełniać paliwa, gdy silnik pracuje lub gdy jest rozgrzany. W przypadku, gdy benzyna zostanie rozlana, nie wolno uruchamiać silnika, ale przesunąć urządzenie z dala od obszaru pokrytego paliwem oraz zapobiegać wystąpieniu zapłonu, aż do chwili, gdy opary benzyny ulotnią się. Należy sprawdzić, czy wszystkie korki wlewu paliwa i innych zbiorników są prawidłowo zamocowane. Przed przechyleniem lub obróceniem kosiarki do trawy w celu konserwacji noża lub usuni ęcia oleju należy opróżnić zbiornik paliwa. OSTRZEŻENIE: Nie wolno napełniać zbiornika paliwa w zamkniętych pomieszczeniach, przy pracującym silniku; po pracy należy odczekać, aż silnik ochłodzi się przez co najmniej 15 minut po wyłączeniu.

1. Urządzenie jest wyposażone w gumową fajkę na

końcówce świecy zapłonowej; należy upewnić się, że metalowa pętla na końcu przewodu świecy zapłonowej (wewnątrz fajki) jest prawidłowo przymocowana na metalowym styku świecy zapłonowej.

2. W przypadku uruchamiania zimnego lub ciepłego

silnika, dźwignię ssania przepustnicy należy ustawić w dowolnym położeniu pomiędzy pozycją „” a pozycją „ ”. Podczas pracy dźwignia ssania przepustnicy powinna znajdować się w pozycji „ ”. (Rys. 27)183

3. Stojąc za urządzeniem, należy przytrzymać uchwyt

sterowania hamulcem, opierając go o górną część uchwytu, jak pokazano na Rys. 28.

4. Chwycić uchwyt rozrusznika, jak pokazano na

Rys. 28 i szybko pociągnąć w górę. Po uruchomieniu silnika powoli cofnąć uchwyt rozrusznika do śruby prowadzącej linki. Zwolnić uchwyt sterowania hamulca, aby zatrzymać silnik i nóż. Silnik należy uruchamiać zgodnie z instrukcją, stojąc z dala od noża. Nie wolno przechylać kosiarki do trawy podczas uruchamiania silnika. Uruchamiać kosiarkę na równym podłożu, pozbawionym wysokiej trawy lub przeszkód. Nie zbliżać rąk i stóp do obracających się części. Nie uruchamiać silnika, stojąc przed otworem wyrzutnika.

7-3 PROCEDURY OBSŁUGOWE

Podczas pracy należy mocno trzymać uchwyt hamulca obiema rękami. UWAGA: Gdy podczas pracy uchwyt hamulca zostanie zwolniony, silnik zatrzyma się, co spowoduje wyłączenie kosiarki do trawy. OSTRZEŻENIE: Kosiarkę do trawy wyposażono w hamulec silnika zabezpieczający przed niezamierzonym uruchomieniem urządzenia. Aby móc uruchomić silnik, należy pociągnąć za dźwignię hamulca. Po zwolnieniu dźwigni sterowania hamulcem powinna ona powracać do pierwotnego położenia, w którym silnik jest automatycznie wyłączany. UWAGA: Hamulec silnika (dźwignia hamulca): Dźwignia służy do zatrzymywania silnika. Po zwolnieniu dźwigni, silnik i nóż zatrzymują się automatycznie. Podczas koszenia dźwignię należy trzymać w pozycji roboczej. Przed przystąpieniem do koszenia należy sprawdzić kilka razy dźwignię uruchamiania/ zatrzymywania, aby upewnić się, że działa pra widłowo. Upewnić się, że linka naciągu działa bezproblemowo (tzn. nie zahacza o nic, ani się nie wygina)

7-4 ABY ZATRZYMAĆ SILNIK

UWAGA: Nóż obraca się przez kilka sekund po wyłączeniu silnika.

1. Zwolnić uchwyt sterowania hamulca, aby zatrzymać

silnik i nóż. (Rys. 29)

2. Należy odłączyć i uziemić przewód świecy

zapłonowej, jak to opisano w oddzielnej instrukcji obsługi silnika, aby zapobiec przypadkowemu rozruchowi, gdy urządzenie jest pozostawione bez nadzoru.

W przypadku modelu PLM4631N2 Chwycić uchwyt wyłącznika napędu – kosiarka do trawy automatycznie ruszy do przodu z prędkością około 3,6 km/h (Rys. 30). Zwolnić uchwyt wyłącznika napędu – kosiarka do trawy zatrzyma się. W przypadku modelu PLM4632N, PLM5130N Kosiarka jest wyposażona w układ regulacji prędkości, który umożliwia 3-stopniową regulację prędkości w zakresie od 3,0 km/h do 4,5 km/h. Pozycja „ ”: najwolniejsza; pozycja „ ”: najszybsza. (Rys. 31) Procedura zmiany prędkości kosiarki:

1. Zwolnić uchwyt wyłącznika napędu, aby zatrzymać

2. Ustawić żądaną prędkość. (Rys. 31)

3. Chwycić uchwyt wyłącznika napędu, aby

kontynuować koszenie. (Rys. 30) UWAGA: Kosiarka jest przeznaczona do koszenia zwykłej trawy ogrodowej o maksymalnej wysokości 250 mm. Nie należy używać jej do koszenia bardzo wysokiej, suchej lub mokrej trawy (np. pastwiska) bądź stert suchych liści. Resztki mogą gromadzić się na korpusie kosiarki lub dotknąć wydechu silnika, stwarzając potencjalne zagrożenie pożarowe.

7-6 WSKAZÓWKI DOTYCZĄCE

EFEKTYWNEGO KOSZENIA Usunąć wszelkie odpadki z trawnika. Sprawdzić, czy na trawniku nie ma kamieni, gałęzi, drutów lub innych przedmiotów, które mogłyby zostać wyrzucone przez kosiarkę w dowolną stronę i spowodować poważne obrażenia u użytkownika lub innych osób, jak również straty materialne i zniszczenia w otoczeniu. Nie kosić wilgotnej trawy. Aby koszenie było skuteczne, nie można kosić wilgotnej trawy, gdyż przywiera ona do spodniej części korpusu kosiarki, co uniemożliwia prawidłowe rozdrabnianie. Nie ścinać więcej niż 1/3 długości źdźbła. W przypadku koszenia, zaleca się cięcie 1/3 długości źdźbeł trawy. Należy kontrolować prędkość jazdy kosiarki, aby rozdrobniona trawa była równomiernie rozrzucana na trawniku. W przypadku cięcia wyjątkowo gęst ej trawy może być konieczne utrzymywanie najniższej prędkości, aby uzyskać prawidłowe cięcie i koszenie. Przy koszeniu wysokiej trawy może być konieczne dwukrotne koszenie trawnika; przy drugim koszeniu należy zmniejszyć wysokość cięcia o kolejną 1/3 długości źdźbeł i ewentualnie zmienić trasę koszenia. Zachodzenie na poprzedni pas przy każdym przejściu pozwala usunąć źdźbła pozostałe po poprzednim przejściu. Podczas koszenia należy całkowicie otworzyć przepustnicę kosiarki, aby uzyskać najlepsze cięcie i aby koszenie było jak najbardziej efektywne. Oczyścić spód korpusu kosiarki. Należy pamiętać, aby czyścić spodnią część kor pusu kosiarki po każdym użyciu, aby zapobiec gromadzeniu się trawy, co uniemożliwia prawidłowe rozdrabnianie. Koszenie liści. Pozytywny wpływ na trawnik może mieć również koszenie liści. Przy koszeniu liści należy sprawdzić, czy są one suche i czy nie zalegają zbyt grubą warstwą na trawniku. Nie należy czekać, aż wszystkie liście spadną z drzew, aby je skosić.184 OSTRZEŻENIE: W przypadku uderzenia w przeszkodę należy zatrzymać silnik. Odłączyć przewód od świecy zapłonowej, dokładnie sprawdzić, czy kosiarka nie jest uszkodzona i naprawić uszkodzenia przed ponownym uruchomieniem i użytkowaniem kosiarki. Nadmierne drgania kosiarki podczas pracy są objawem uszkodzenia. Urządzenie należy natychmiast sprawdzić i naprawić.

Na górze kosza na trawę znajduje się wskaźnik poziomu wskazujący, czy kosz jest napełniony, czy pusty (Rys. 32, Rys. 33): -Wskaźnik poziomu zostanie napełniony powietrzem, jeśli kosz nie jest pełny podczas koszenia. (Rys. 33) - W przypadku całkowitego napełnienia kosza wskaźnik opadnie. W takiej sytuacji należy niezwłocznie przerwać koszenie, a następnie opróżnić kosz, upewniając się, że jest czysty oraz że jego otwory nie są pozapychane. (Rys. 32) WAŻNE Jeżeli miejsce otworu wskaźnika jest bardzo zabrudzone, wskaźnik nie zostanie napełniony powietrzem. W takiej sytuacji należy niezwłocznie oczyścić miejsce otworu wskaźnika. 7-8 KORPUS Spodnia część korpusu kosiarki powinna być czyszczona po każdym użyciu, aby zapobiec gromadzeniu się ściętej trawy, liści, ziemi lub innych zabrudzeń. W przypadku nagromadzenia zanieczyszczeń zwiększa się ryzyko korozji oraz zmniejsza się efektywność rozdrabniania. Korpus można oczyścić po przechyleniu kosiarki, zeskrobując odpowiednim narzędziem (należy sprawdzić, czy przewód świecy zapłonowej jest odłączony).

7-9 REGULACJA WYSOKOŚCI

UWAGA: W żadnym razie nie wolno dokonywać regulacji kosiarki do trawy bez zatrzymania silnika i odłączenia przewodu świecy zapłonowej. UWAGA: Przed zmianą wysokości koszenia należy zatrzymać kosiarkę i odłączyć przewód świecy zapłonowej. Kosiarka jest wyposażona w centralną dźwignię regulacji wysokości, którą można ustawić w 8 położeniach wysokości. Wysokość (noża od podłoża) może być regulowana w zakresie od 25 mm do 70 mm (regulacja 8-stopniowa). (Rys. 34) Ustawienie najniższe: 25 mm, (ustawienie 1); ustawienie najwyższe: 70 mm (ustawienie 8).

1. Przed zmianą wysokości koszenia kosiarki należy

zatrzymać kosiarkę i odłączyć przewód świecy zapłonowej.

Centralna dźwignia regulacji wysokości umożliwia ustawienie 8 różnych wysokości. (Rys. 34) Aby zmienić wysokość cięcia, należy nacisnąć dźwignię regulacji w kierunku do koła i przesunąć ją w górę lub w dół, aby ustawić odpowiednią wysokość.

Należy stosować tylko oryginalne świece zapłonowe. Zaleca się wymieniać świecę zapłonową co 100 godzin pracy. KLOCKI HAMULCOWE Klocki hamulcowe silnika należy regularnie kontrolować i/ lub wymieniać w punkcie serwisowym. W przypadku wymiany stosować wyłącznie oryginalne części.

1. KOŁA – przesmarować łożyska kulkowe w każdym

kole co najmniej raz w sezonie, używając lekkiego oleju.

2. SILNIK – wskazówki dotyczące smarowania podane

zostały w instrukcji silnika.

UWAGA: Nie myć silnika przy użyciu węża. Woda może uszkodzić silnik lub zanieczyścić układ paliwowy.

1. Przetrzeć korpus suchą szmatką.

2. Wymyć spodnią część korpusu, przechylając kosiarkę

tak, aby świeca zapłonowa była skierowana w górę.

10-1 FILTR POWIETRZA SILNIKA

UWAGA: Nie wolno dopuścić, aby zabrudzenia lub pył zapchały piankowy wkład filtra powietrza. Wkład filtra powietrza musi być konserwowany (czyszczony) po 25 godzinach normalnego koszenia. Wkład piankowy musi być regularnie konserwowany, jeśli kosiarka jest użytkowana w suchym i zapylonym otoczeniu.

ABY OCZYŚCIĆ FILTR POWIETRZA

1. Odkręcić wkręt. (Rys. 35 w przypadku modelu

PLM4632N i PLM5130N)

2. Unieść zatrzask na pokrywie filtra. (Rys. 36 w

przypadku modelu PLM4630N2 i PLM4631N2)

3. Zdjąć pokrywę filtra.

4. Umyć wkład filtra w wodzie z mydłem. NIE UŻYWAĆ

5. Osuszyć wkład filtra powietrzem.

6. Umieścić kilka kropel oleju SAE30 na wkładzie

piankowym filtra i mocno ścisnąć, aby usunąć nadmiar oleju.

7. Ponownie zamontować filtr.

8. Zamknąć pokrywę filtra.185

UWAGA: Wymienić filtr, jeśli jest on rozdarty, poszarpany, uszkodzony lub jeśli nie da się go wyczyścić.

UWAGA: Należy pamiętać, aby odłączyć i uziemić przewód świecy zapłonowej przed rozpoczęciem konserwacji noża tnącego, co pozwoli zapobiec przypadkowemu uruchomieniu silnika. Należy chronić dłonie, używając wytrzymałych rękawic lub szmatki do przytrzymania noży tnących. Przechylić kosiarkę, jak to opisano w oddzielnej instrukcji silnika. Odkręcić śrubę z łbem sześciokątnym oraz podkładkę, która mocuje nóż, oraz uchwyt noża na wale korbowym silnika. Zdemontować nóż oraz uchwyt z wału korbowego. OSTRZEŻENIE: Okresowo sprawdzać, czy na uchwycie noża nie widać pęknięć, zwłaszcza po napotkaniu przeszkody. Wymienić w razie potrzeby. Aby koszenie było efektywne, nóż musi być ostry. Nóż można ponownie naostrzyć, demontując go i szlifując lub uzupełniając ubytki, starając się zachować kształt oryginalnego noża. Bardzo ważna kwestia to równomierne szlifowanie każdej krawędzi tnącej, dzięki czemu nóż jest dobrze wyważony. Brak wyważenia może spowodować nadmierne drgania, co z kolei powoduje uszkodzenie silnika i kosiarki. Należy pamiętać, aby starannie wyważyć nóż po ostrzeniu. Wyważenie noża można sprawdzić, kładąc go na wkrętaku o zaokrąglonym pręcie. Należy szlifować cięższy koniec noża, aż do

zyskania zadowalającego wyważenia. (Rys. 37) Przed ponownym zamocowaniem noża i uchwytu noża należy przesmarować lekkim olejem wał korbowy i wewnętrzną powierzchnię uchwytu noża. Zamontować uchwyt noża na wale korbowym. Patrz Rys. 37. Umieścić nóż tak, aby numer części był skierowany w stronę przeciwną do uchwytu. Wyosiować podkładkę na nożu i wkręcić śrubę z łbem sześciokątnym. Dokręcić śrubę z łbem sześciokątnym momentem dokręcenia podanym poniżej.

10-3 MOMENT DOKRĘCENIA NOŻA

Śrubę środkową należy dokręcić momentem o wartości 40 Nm - 50 Nm w celu zapewnienia bezpiecznej pracy urządzenia. Wszystkie śruby i nakrętki należy okresowo sprawdzać pod kątem prawidłowego dokręcenia. Po długiej eksploatacji, zwłaszcza w otoczeniu o dużym zapyleniu, nóż będzie się częściej zużywał i utraci oryginalny kształt. Spowoduje to pogorszenie funkcji koszenia. Nóż należy wymieniać. Nóż należy wymieniać wyłącznie na oryginalny nóż. Za ewentualne straty spowodowane złym wyważeniem noża producent nie odpowiada. Przy wymianie noża należy stosować części zgodnie z oznaczeniami na poprzednim nożu (MAKITA 263001451 w przypadku modeli PLM4630N2/PLM4631N2/ PLM4632N, MAKITA 263002552 w przypadku modelu PLM5130N) (aby zamówić nóż, należy skontaktować się z

kalnym przedstawicielem lub zadzwonić do naszej firmy – patrz okładka). 10-4 SILNIK Konserwacja silnika opisana jest w oddzielnej instrukcji obsługi silnika. Wymiana oleju silnikowego jest opisana w oddzielnej instrukcji obsługi silnika dołączonej do urządzenia. Należy uważnie przeczytać i stosować wszystkie instrukcje. Konserwacja filtra powietrza została opisana w oddzielnej instrukcji obsługi silnika. W przypadku bardzo dużego zapylenia należy czyścić urządzenie co kilka godzin. Słaba moc silnika oraz zalewanie to objawy wskazujące na konieczność konserwacji filtra powietrza. Konserwacja filtra powietrza jest opisana w oddzielnej instrukcji obsługi silnika dołączonej do urządzenia. Należy raz w sezonie oczyścić świecę zapłonową i ustawić wielkość szczeliny. Zaleca się wymianę świecy zapłonowej na początku każdego sezonu koszenia. Należy sprawdzić w instrukcji obsługi silnika, jaki jest właściwy typ świecy oraz wielko ść s zczeliny. Należy regularnie czyścić silnik przy użyciu szmatki lub szczotki. Należy utrzymywać układ chłodzenia (obszar obudowy dmuchawy) w czystości, aby zapewnić właściwy obieg powietrza, który jest niezbędny do prawidłowego działania silnika oraz zachowania jego żywotności. Należy sprawdzić, czy trawa, ziemia i łatwopalne zanieczyszczenia zostały usunięte z obszaru wokół tłumika.

11. PRZECHOWYWANIE (POZA

SEZONEM) Aby przygotować kosiarkę do trawy do przechowywania, należy wykonać następujące czynności:

1. Po ostatnim koszeniu w sezonie należy opróżnić

zbiornik paliwa. a) Można to zrobić za pomocą pompy ssącej. UWAGA: Nie spuszczać paliwa w zamkniętych pomieszczeniach, w pobliżu otwartego ognia itp. Zabrania się palenia papierosów! Opary paliwa mogą spowodować wybuch lub pożar. b) Uruchomić silnik i zaczekać, aż zużyje całe pozostałe paliwo i zgaśnie. c) Wyjąć świecę zapłonową. Używając smarowniczki, wlać około 20 ml oleju do komory spalania. Pociągnąć za linkę rozrusznika, aby równomiernie rozprowadzić olej w komorze spalania. Włożyć świe cę zapłonową.

2. Dokładnie wyczyścić i nasmarować kosiarkę do trawy

zgodnie z opisem w punkcie „SMAROWANIE”.

3. Lekko nasmarować nóż, aby zapobiec korozji.

4. Przechowywać kosiarkę do trawy w suchym i czystym

pomieszczeniu zabezpieczonym przed mrozem, poza zasięgiem osób nieupoważnionych. UWAGA: Przed odstawieniem kosiarki do trawy w celu jej przechowania należy odczekać, aż silnik całkowicie ostygnie.186 UWAGA: - W przypadku przechowywania urządzeń w pomieszczeniu bez wentylacji lub w pomieszczeniu gospodarczym: -Należy podjąć kroki, aby zapobiec korozji urządzeń. Należy pokryć części urządzeń, zwłaszcza przewody i wszystkie części ruchome, warstwą lekkiego oleju lub silikonu. - Nie wolno zaginać lub załamywać przewodów. -Jeśli linka rozrusznika odłączy się od prowadnicy linki na uchwycie, należy odłączyć i uziemić przewód świecy zapłonowej, nacisnąć uchwyt ustawienia noża i powoli wyciągnąć linkę rozrusznika z silnika. Przełożyć linkę rozrusznika przez śrubę prowadzącą linki na uchwycie. Transport Wyłączyć silnik i odczekać aż ostygnie. Następnie odłączyć przewód świecy zapłonowej i opróżnić zbiornik paliwa zgodnie z instrukcją obsługi silnika. Przejeżdżając kosiarką do trawy po nierównym terenie, uważać, aby nie wygiąć lub nie uszkodzić noża.187

Silnik nie uruchamia się. Dźwignia ssania przepustnicy w położeniu niewłaściwym dla danych warunków. Przesunąć dźwignię ssania przepustnicy we właściwe położenie. Zbiornik paliwa jest pusty. Napełnić zbiornik paliwem, patrz INSTRUKCJA OBSŁUGI SILNIKA. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza, patrz INSTRUKCJA OBSŁUGI SILNIKA. Poluzowana świeca zapłonowa. Dokręcić świecę zapłonową momentem o wartości 25-30 Nm. Przewód świecy zapłonowej poluzowany lub odłączony od świecy zapłonowej. Założyć przewód świecy zapłono wej na świecę zapłonową. Szczelina świecy zapłonowej jest nieprawidłowa. Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm. Świeca zapłonowa jest uszkodzona. Zamontować nową świecę zapłonową z prawidłową szczeliną, patrz INSTRUKCJA OBSŁUGI SILNIKA. Gaźnik jest zalany paliwem. Wyjąć wkład filtra powietrza i równomiernym ruchem pociągnąć linkę rozrusznika, aż gaźnik się oczyści, a następnie zamontować wkład filtra powietrza. Wadliwy moduł zapłonu. Skontaktować się z serwisem. Trudności z uruchomieniem silnika lub spadki mocy. Zabrudzenia, woda lub zawiesina w zbiorniku paliwa. Spuścić paliwo i wyczyścić zbiornik. Napełnić zbiornik czystym, świeżym paliwem. Otwór napowietrzający w korku wlewu paliwa jest zablokowany. Oczyścić lub wymienić korek wlewu paliwa. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza. Silnik pracuje nierówno. Świeca zapłonowa jest uszkodzona. Zamontować nową świecę zapłonową z prawidłową szczeliną, patrz INSTRUKCJA OBSŁUGI SILNIKA. Szczelina świecy zapłonowej jest nieprawidłowa. Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm. Wkład filtra powietrza jest zabrudzony. Oczyścić wkład filtra powietrza, patrz INSTRUKCJA OBSŁUGI SILNIKA. Nieprawidłowe obroty jałowe silnika. Wkład filtr a powietrza jest zabrudzony. Oczyścić wkład filtra powietrza, patrz INSTRUKCJA OBSŁUGI SILNIKA. Szczeliny w kryzie silnika są zapchane. Usunąć zabrudzenia ze szczelin. Żeberka i szczeliny pod obudową dmuchawy silnika są zablokowane. Usunąć zabrudzenia z żeberek i szczelin. Silnik dławi się na wysokich obrotach. Szczelina pomiędzy elektrodami świecy zapłonowej jest zbyt mała. Ustawić szczelinę pomiędzy elektrodami na 0,7 do 0,8 mm. Silnik przegrzewa się. Ograniczony przepływ powietrza. Usunąć zanieczyszczenia ze szczelin, obudowy dmuchawy i otworów. Nieprawidłowa świeca zapłonowa. Zamontować oryginalną świecę zapłonową i żeberka chłodzące na silniku. Kosiarka drga w nieprawidłowy sposób. Poluzowany zespół tnący . Dokręcić nóż. Zespół tnący jest nieprawidłowo wyważony. Wyważyć nóż.188

13. OCHRONA ŚRODOWISKA

Jeśli urządzenie wymaga wymiany po długim okresie użytkowania, nie wolno wyrzucać go wraz z odpadami komunalnymi, ale trzeba je zutylizować w sposób przyjazny dla środowiska.
