BRUKSANVISNING PLM4630N2 MAKITA

2. Løft de to låsearme for at tilslutte det øverste og

- Løft bagdækslet og fjern mulching-kilen.

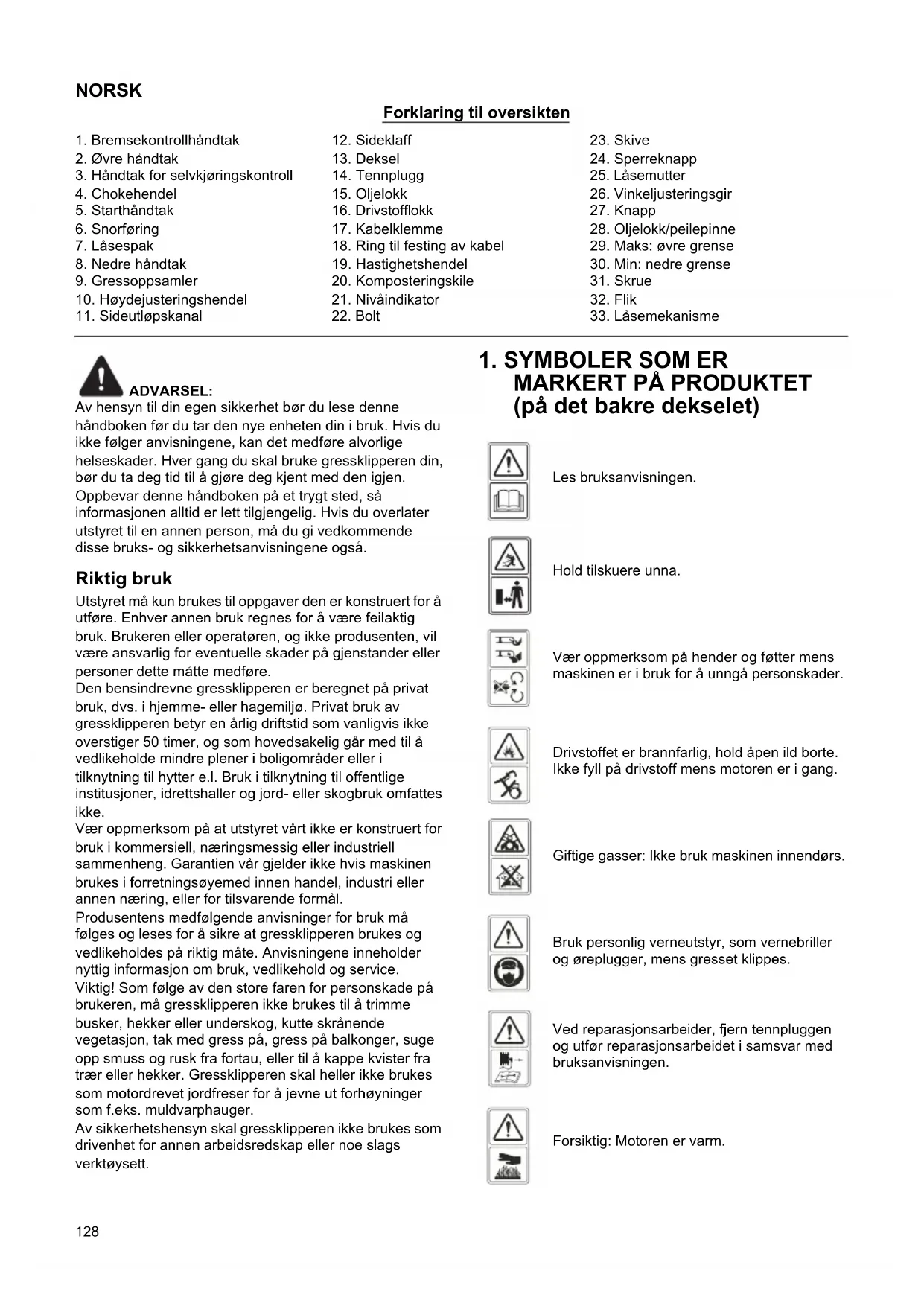

PRODUKTEN (på den bakre kåpan)

ÖVERENSSTÄMMELSE Gäller endast Europa EG-försäkran om överensstämmelse finns bifogad i Bilaga A till denna bruksanvisning.128 NORSK Forklaring til oversikten ADVARSEL: Av hensyn til din egen sikkerhet bør du lese denne håndboken før du tar den nye enheten din i bruk. Hvis du ikke følger anvisningene, kan det medføre alvorlige helseskader. Hver gang du skal bruke gressklipperen din, bør du ta deg tid til å gjøre deg kjent med den igjen. Oppbevar denne håndboken på et trygt sted, så informasjonen alltid er lett tilgjengelig. Hvis du overlater utstyret til en annen person, må du gi vedkommende disse bruks- og sikkerhetsanvisningene også. Riktig bruk Utstyret må kun brukes til oppgaver den er konstruert for å utføre. Enhver annen bruk regnes for å være feilaktig bruk. Brukeren eller operatøren, og ikke produsenten, vil være ansvarlig for eventuelle skader på gjenstander eller personer dette måtte medføre. Den bensindrevne gressklipperen er beregnet på privat bruk, dvs. i hjemme- eller hagemiljø. Privat bruk av gressklipperen betyr en årlig driftstid som vanligvis ikke overstiger 50 timer, og som hovedsakelig går med til å vedlikeholde mindre plener i boligområder eller i tilknytning til hytter e.l. Bruk i tilknytning til offentlige institusjoner, idrettshaller og jord- eller skogbruk omfattes ikke. Vær oppmerksom på at utstyret vårt ikke er konstruert for bruk i kommersiell, næringsmessig eller industriell sammenheng. Garantien vår gjelder ikke hvis maskinen brukes i forretningsøyemed innen handel, industri eller annen næring, eller for tilsvarende formål. Produsentens medfølgende anvisninger for bruk må følges og leses for å sikre at gressklipperen brukes og vedlikeholdes på riktig måte. Anvisningene inneholder nyttig informasjon om bruk, vedlikehold og service. Viktig! Som følge av den store faren for personskade på brukeren, må gressklipperen ikke brukes til å trimme busker, hekker eller underskog, kutte skrånende vegetasjon, tak med gress på, gress på balkonger, suge opp smuss og rusk fra fortau, eller til å kappe kvister fra trær eller hekker. Gressklipperen skal heller ikke brukes som motordrevet jordfreser for å jevne ut forhøyninger som f.eks. muldvarphauger. Av sikkerhetshensyn skal gressklipperen ikke brukes som drivenhet for annen arbeidsredskap eller noe slags verktøysett.

3. Håndtak for selvkjøringskontroll

10. Høydejusteringshendel

Les bruksanvisningen. Hold tilskuere unna. Vær oppmerksom på hender og føtter mens maskinen er i bruk for å unngå personskader. Drivstoffet er brannfarlig, hold åpen ild borte. Ikke fyll på drivstoff mens motoren er i gang. Giftige gasser: Ikke bruk maskinen innendørs. Bruk personlig verneutstyr, som vernebriller og øreplugger, mens gresset klippes. Ved reparasjonsarbeider, fjern tennpluggen og utfør reparasjonsarbeidet i samsvar med bruksanvisningen. Forsiktig: Motoren er varm.129

SIKKERHETSREGLER ADVARSEL: Når du bruker bensindrevne verktøy, må du alltid følge de grunnleggende sikkerhetsanvisningene, inklusive anvisningene nedenfor. Dette vil redusere faren for alvorlige personskader og/eller skader på enheten. Les gjennom hele bruksanvisningen før du tar i bruk dette produktet, og oppbevar bruksanvisningen for fremtidig referanse. ADVARSEL: Denne maskinen produserer et elektromagnetisk felt under drift. Dette feltet kan i enkelte tilfeller forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livsfarlig personskade, anbefaler vi personer med medisinske implantater å konsultere deres lege og produsenten av det medisinske implantatet før de bruker denne maskinen. Opplæring

• Les nøye gjennom bruksanvisningen. Gjør deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer. Lær hvordan du stopper motoren raskt.

• Bruk gressklipperen kun til det formålet den er laget for dvs. å kutte og samle opp gress. All annen bruk kan være farlig og forårsake skade på maskinen. Eksempler på feilaktig bruk kan omfatte, men er ikke begrenset til: - transport av mennesker, barn eller dyr på maskinen; - som blir transportert av maskinen; - bruk av maskinen til å taue eller skyve; - bruk av maskinen for oppsamling av løv eller rusk og rask; - bruk av maskinen for å trimme hekker eller for kutting av annen vegetasjon enn gress; - flere enn én person som bruker maskinen; - bruk av bladet på overflater med annet enn gress.

• La aldri barn eller personer som ikke er kjent med denne bruksanvisningen, bruke gressklipperen. Lokale bestemmelser kan omfatte aldersgrenser for bruk av utstyret.

• Bruk aldri gressklipperen: - når mennesker, særlig barn og kjæledyr er i nærheten; - hvis operatøren har tatt medisiner eller medikamenter som kan påvirke evnen til å reagere og være konsentrert.

• Husk at operatøren eller brukeren er ansvarlig for ulykker eller faresituasjoner som kan oppstå for andre personer eller på deres eiendom.

• Brukerne må få ordentlig opplæring i bruk, justering og drift av maskinen, inkludert informasjon om hva det ikke er tillatt å bruke den til. Forberedelser

• Bruk alltid solid fottøy og langbukser når du bruker gressklipperen. Ikke bruk utstyret barbeint eller med åpne sandaler.

• Inspiser grundig området hvor utstyret skal brukes, og fjern alle gjenstander som maskinen kan komme til å slynge avgårde, som steiner, leketøy, pinner og ledninger.

• ADVARSEL - Bensin er meget brannfarlig. - Oppbevar drivstoffet i beholdere som er spesielt beregnet til dette formålet. - Etterfyll drivstoff kun utendørs, og ikke røyk under fylling av drivstoff. - Fyll på drivstoff før du starter motoren. Du må aldri fjerne lokket på drivstofftanken eller fylle på bensin mens motoren er i gang eller motoren er varm. - Hvis det søles drivstoff, må du ikke starte motoren, men flytte maskinen bort fra det tilsølte området for å unngå å skape en tennkilde før bensindampen har forsvunnet. - Sett alle lokkene til drivstofftank og beholder godt på igjen.

• Erstatt defekte lyddempere.

• Før bruk må du alltid inspisere maskinen for å sjekke at blader, bladbolter og skjæreverket ikke er slitt eller skadet. Erstatt hele settet av slitte eller skadde blader og bolter for å opprettholde balansen.

• Kontroller jevnlig at alle startforriglinger og kontroller som fungerer etter dødmannsknapp-prinsippet (stopper f.eks. motoren hvis operatøren ikke er tilstede), fungerer som de skal. Drift

• Ikke start motoren på et innestengt område ettersom farlige karbonmonoksidgasser kan samle seg opp.

• Ikke bruk maskinen hvis du er trett, syk eller er påvirket av alkohol eller legemidler.

• Advarsel! Ikke bruk gressklipperen hvis det er fare for lynnedslag.

• Det anbefales å begrense varigheten av arbeidet, for å redusere risikoen som er forbundet med støy og vibrasjoner.

• Vær forsiktig når du bruker gressklipperen i skråninger og i nærheten av stup, grøfter eller veifyllinger.

• Bruk gressklipperen bare i dagslys eller ved god kunstig belysning.

• Unngå å bruke gressklipperen i vått gress, der det lar seg gjøre.

• For roterende maskiner med hjul, klipp på tvers av skråninger, aldri oppover og nedover.

• Vær svært forsiktig under endring av retning i skråninger.

• Ikke klipp i altfor bratte skråninger.

• Vær uhyre forsiktig når du skal rygge eller trekke gressklipperen mot deg.

• Stans bladet eller bladene hvis gressklipperen må skråstilles for transport når du må krysse andre bakkeunderlag enn gress og når du transporterer gressklipperen til og fra området hvor den skal brukes.

• Du må aldri bruke gressklipperen hvis vernedekslene er defekte eller sikkerhetsinnretningene ikke er på plass, for eksempel ledeplater og/eller gressoppsamlere.

• Forsiktig: Gressklipperen skal ikke brukes uten at hele gressfangeren eller det selvlukkende vernet for utkaståpningen er på plass.130

• Ikke endre innstillingene på motorens turtallsregulator, og ikke kjør motoren med for stor hastighet.

• Løsne alle inngrep for blader eller drivverk før du starter maskinen.

• Start motoren forsiktig i samsvar med instruksjonene og med føttene godt borte fra bladet eller bladene.

• Ikke plasser hender eller føtter nær eller under roterende deler. Hold deg hele tiden borte fra utløpsåpningen.

• Du må aldri løfte eller bære en gressklipper mens motoren er i gang.

• Stopp motoren og kople fra tennpluggledningen, påse at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nøkkel, fjern nøkkelen: - før du fjerner tilstopninger eller blokkeringer i rennen, - før du kontrollerer, rengjør eller utfører arbeid på gressklipperen, - etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer før du starter og bruker gressklipperen på nytt. - hvis gressklipperen begynner å vibrere unormalt (kontroller umiddelbart).

• Stopp motoren og kople fra tennpluggledningen, påse at alle bevegelige deler har fullstendig stoppet og, dersom maskinen er utstyrt med nøkkel, fjern nøkkelen: - hver gang du forlater gressklipperen, - før du etterfyller drivstoff.

• Reduser gassens innstilling mens motoren slås av og, hvis motoren er utstyrt med en stengeventil, steng drivstofftilførselen etter at klippingen er ferdig.

• Bruk gressklipperen kun til det formålet den er laget for: å kutte og samle opp gress. All annen bruk kan være farlig og forårsake skade på maskinen. Vedlikehold og oppbevaring

• Hold alle muttere, bolter og skruer strammet for å sikre at utstyret er i god driftsmessig stand.

• Utstyret må aldri oppbevares innendørs med bensin i tanken, ettersom gasser kan nå en åpen flamme eller gnist.

• La maskinen kjøles seg ned før du setter den bort etter bruk. Rengjør og vedlikehold gressklipperen før lagring.

• For å redusere brannfaren skal motoren, lyddemperen, batterirommet og bensinoppbevaringsområdet holdes fri for gress, løv eller overflødig fett.

• Sjekk gressoppsamleren ofte for slitasje eller skader.

• Erstatt slitte og skadde deler for å øke sikkerheten.

• Hvis drivstofftanken må tappes, skal dette gjøres utendørs.

• Feilaktig vedlikehold, bruk av reservedeler som ikke passer til maskinen, eller fjerning eller modifisering av sikkerhetskomponenter kan ødelegge gressklipperen og påføre brukerne alvorlige personskader.

• Bruk kun blader og reservedeler som produsenten har anbefalt. Bruk av deler som ikke er originale, kan skade maskinen og brukerne. Sørg for at gressklipperen holdes i god stand.

• Hvis bladstopperen ikke fungerer, må du ta kontakt med servicesenteret for å få hjelp. Transport og håndtering

• Når maskinen skal håndteres, heves, transporteres eller tiltes må du: - bruke sterke arbeidshansker; - grip maskinen der du får et sikkert tak, og ta hensyn til vekt og frakting av maskinen; - få tilstrekkelig hjelp i forhold til vekt og egenskaper til maskinen eller stedet der den skal plasseres eller hentes.

• Fest maskinen forsvarlig ved bruk av tau eller kjetting under transport. ADVARSEL: Ikke berør roterende blader. ADVARSEL: Fylling av drivstoff skal kun skje i godt ventilert område med motoren avslått.

2. Løft de to låsespakene for å koble sammen det øvre

og det nedre håndtaket. (Fig. 6)

3. Trykk låsespaken sammen for å låse håndtakene i

bruksposisjon. (Fig. 7)

4. Juster spenningen ved å dreie låsemutteren med en

egnet skiftenøkkel. (Fig. 8)

5. Plasser kabelen over håndtaket. Klem den rundt

midten av det nedre håndtaket med kabelklemmen og pass på at kabelen er festet rundt utsiden av håndtaket. (Fig. 9, Fig. 10) Ellers kan kabelen komme i klem ved å åpne/lukke bakdekslet.

2) Drei det øvre håndtaket midt i vinkelen for justering av

gir når du skal justere til riktig vinkel i området -15 º til 15 º (3 posisjoner: -15 º/0 º/15 º) som vist på Fig. 11.

3) Trykk de to låsespakene sammen for å koble sammen

det øvre og det nedre håndtaket.

1. For å feste: Løft bakdekselet og sett

gressoppsamleren på baksiden av gressklipperen. (Fig. 12, Fig. 13, Fig. 14)

2. For å fjerne: Grip tak i og løft bakdekslet; fjern

Bruk utvendig trykk for å løsne spaken fra tannskiven. Flytt spaken frem eller tilbake for å justere høyden. (Fig. 16 og se klausul 7-9)

Disse gressklipperne kan modifiseres fra sin vanlige funksjon, avhengig av formål: Fra gressklipper med baksamling til:

Tips for komposteringsklipping: - Vanlig nedskjæring med maks 2 cm fra 6 cm til 4 cm gresshøyde. - Bruk en skarp klippekniv. - Ikke klipp vått gress. - Still inn maks. motorturtall. - Flytt maskinen kun i arbeidstempo. - Rengjør komposteringskile, husets innside og klippebladet. Starte drift 6-1 Modifisering for komposteringsklipper ADVARSEL: Kun når motoren er stoppet og skjæreverket står stille.

1. Løft bakdekselet og fjern gressoppsamleren.

2. Skyv komposteringskilen inn i dekselet. Lås

komposteringskilen med knappen inn i åpningen på dekselet. (Fig. 17, Fig. 18)

1. Løft bakdekselet og fjern gressoppsamleren.

4. Løft sideklaffen for sideutløpet. (Fig. 20B)

5. Monter sideutløpskanalen for sideutløpet på

(Fig. 22) 6-3 Klipping med gressoppsamleren ADVARSEL: Kun når motoren er stoppet og skjæreverket står stille. For klipping med gressoppsamleren, fjern komposteringskilen og utløpskanalen for sideutløp og monter gressoppsamleren.

1. Fjerning av komposteringskile.

- Løft bakdekslet og fjern komposteringskilen.

2. Fjerne sideutløpskanalen for sideutløp.

- Løft sideklaffen og fjern sideutløpskanalen. - Sideklaffen stenger utløpsåpningen på huset automatisk ved hjelp av fjærkraft. - Rengjør sideklaffen og utløpsåpningen regelmessig for gressrester og oppsamlet smuss.

3. Monter gressoppsamleren.

- For å feste: Løft bakdekselet og sett gressoppsamleren på baksiden av gressklipperen. - For å fjerne: Grip tak i og løft bakdekslet; fjern gressoppsamleren.

Vedlikehold motoren med bensin og olje som angitt i den egne bruksanvisningen som fulgte med gressklipperen. Les nøye gjennom instruksjonene. (Fig. 23, Fig. 24, Fig. 25, Fig. 26) ADVARSEL: Bensin er meget brannfarlig. Oppbevar drivstoffet i beholdere som er spesielt beregnet til dette formålet. Etterfyll drivstoff kun utendørs før motoren startes, og ikke røyk mens du fyller eller håndterer drivstoff. Du må aldri fjerne lokket på drivstofftanken eller fylle på bensin mens motoren er i gang eller motoren er varm. Hvis det søles drivstoff, må du ikke starte motoren, men flytte maskinen bort fra det tilsølte området for å unngå å skape en tennkilde før bensindampen har forsvunnet. Sett alle lokkene til drivstofftank og beholder godt på igjen. Før du velter gressklipperen for å vedlikeholde bladet eller tappe olje, må drivstoffet fjernes fra tanken. ADVARSEL: Du må aldri fylle drivstoff i tanken innendørs, mens motoren er i gang eller før motoren har fått avkjølt seg i minst 15 minutter etter drift.

4. Grip tak i starthåndtaket som vist i Fig. 28, og trekk

det raskt opp. Returner det langsomt til snorføringsbolten når motoren har startet. Slipp bremsekontrollhåndtaket for å stoppe motoren og bladet. Start motoren forsiktig i samsvar med instruksjonene og med føttene godt borte fra bladet. Ikke skråstill gressklipperen mens du starter motoren. Start gressklipperen på et jevnt underlag, fritt for høyt gress eller hindringer. Hold hendene og føttene borte fra roterende deler. Ikke start motoren mens du står foran utløpsåpningen.133 7-3 DRIFTSPROSEDYRER Hold bremsehåndtaket godt fast med begge hender under drift. MERK: Under drift vil motoren stoppe når du slipper bremsehåndtaket, slik at gressklipperen stopper. ADVARSEL: For å unngå utilsiktet start av gressklipperen, er den utstyrt med en motorbrems som må trekkes til før motoren kan startes. Når motorstyringsspaken slippes, må den gå tilbake til sin opprinnelige stilling. Da slås motoren av automatisk. MERK: Motorbrems (bremsehåndtak): Bruk spaken til å stoppe motoren. Når du slipper spaken, stopper motoren og bladet automatisk. For å klippe gresset må du holde spaken i arbeidsstillingen. Før du begynner å klippe gresset, må du kontrollere start/stopp- spaken flere ganger, for å være sikker på at den fungerer som den skal. Forviss deg om at trekkwiren fungerer jevnt (dvs. at den ikke setter seg fast eller har krøllet seg på noen måte).

FORSIKTIG: Bladet fortsetter å rotere et par sekunder etter at motoren er slått av.

1. Slipp bremsekontrollhåndtaket for å stoppe motoren

og bladet. (Fig. 29)

2. Kople fra og jorde tennpluggledningen som angitt i

motorens separate bruksanvisning for å forhindre at motoren kan starte ved et uhell mens den er uten tilsyn.

7-5 TILKOPLING FOR AUTOMATISK

KJØRING For PLM4631N2 Grip tak i det håndtaket for selvkjøringskontroll, gressklipperen vil kjøre forover automatisk i ca. 3,6 km/t (Fig. 30), slipp selvkjøringshåndtaket, og gressklipperen vil stoppe kjøringen. For PLM4632N, PLM5130N Gressklipperen er utstyrt med et system for hastighetsjustering som kan stilles til 3 hastigheter fra 3,0km/t til 4,5km/t. Posisjon ” ”: den tregeste posisjonen; posisjon ” ”: den raskeste posisjonen. (Fig. 31) Trinnene er som følger:

1. Slipp håndtaket for selvkjøringskontroll til

3. Grip håndtaket for selvkjøringskontroll for å fortsette å

klippe. (Fig. 30) FORSIKTIG: Gressklipperen er utformet for å klippe normal hageplen med en maksimal gresshøyde på 250 mm. Ikke forsøk å klippe gjennom uvanlig høyt, vått eller tørt gress (f.eks. beite) eller hauger med tørt løv. Det kan danne seg rester under gressklipperens deksel eller tilstoppe motorens eksossystem og forårsake brannfare.

7-6 FOR BEST MULIG RESULTAT UNDER

KLIPPING Rens plenen for hagerusk. Forsikre deg om at plenen er fri for steiner, greiner, ledninger eller andre fremmedlegemer, som kan bli slynget tilfeldig utover av gressklipperen i alle retninger og forårsake alvorlige personskader for brukeren og andre eller skader på eiendom eller gjenstander i omgivelsene. Ikke klipp vått gress. For effektiv klipping, ikke klipp vått gress, fordi det har en tendens til å feste seg på undersiden av dekselet og forhindre at gresset klippes skikkelig. Ikke klipp mer enn 1/3 av gressets lengde. Anbefalt skjærehøyde ved gressklipping er 1/3 av gressets lengde. Opphakkingshastigheten må justeres, slik at avklippet kan fordeles jevnt ned i plenen. For særlig tung klipping i tykt gress kan det være nødvendig å bruke en av de langsomste hastighetene for å få en ren, godt formet klipping. Når du klipper høyt gress, kan det hende at du må klippe plenen i to omganger og senke bladet ytterligere 1/3 av lengden for den andre klippingen og kanskje klippe i et annet mønster enn det du brukte i den første omgangen. Det er også lurt å overlappe klippingen i hver omgang for å få med eventuelt spredt avskjær som ligger igjen på plenen. Gressklipperen bør alltid drives med full gass for å få det beste klipperesultatet og for at maskinen skal kunne gi full klippeeffekt. Rengjør dekselets underside. Påse at du rengjør undersiden av dekselet på gressklipperen etter hver gangs bruk for å unngå at gresset samler seg opp, for dette forhindrer skikkelig kompostering. Klippe blader og løv. Plenen din kan også ha godt av at du klipper løvet. Når du klipper løv, må du påse at løvet er tørt og ikke ligger for tykt på plenen. Ikke vent til alle bladene har falt av trærne før du klipper dem. ADVARSEL: Hvis du støter borti et fremmedlegeme, stopp motoren. Fjern ledningen fra tennpluggen, undersøk gressklipperen grundig for eventuelle skader, og reparer skaden før du starter og bruker gressklipperen igjen. Økt vibrasjon i gressklipperen under drift er et tegn på skade. Da må maskinen øyeblikkelig inspiseres og repareres. 7-7 GRESSOPPSAMLER Det er en nivåindikator på gressoppsamleren som viser om den er tom eller full (Fig. 32, Fig. 33): - Nivåindikatoren øker hvis gressoppsamleren ikke er full under klippingen. (Fig. 33) - Når dette skjer, synker indikatoren. Stopp klippingen umiddelbart, og tøm og rengjør posen, kontroller at den er ren og sikre at nettingen er ventilert. (Fig. 32) VIKTIG Hvis indikatoråpningen er veldig skitten, vil indikatoren ikke utløses. I så fall, rengjør indikatoråpningen umiddelbart.134 7-8 DEKSEL Undersiden av dekselet på gressklipperen bør rengjøres etter hver gangs bruk for å forhindre at gressrester, løv, skitt eller annen materie kan samle seg opp. Hvis dette får samle seg opp, vil det føre til rust og korrosjon og kan forhindre skikkelig kompostering. For å rengjøre under dekselet, vipp gressklipperen over på siden, og skrap undersiden av dekselet rent med et passende verktøy (forsikre deg om at tennpluggledningen er koplet fra).

7-9 INSTRUKSJONER FOR

HØYDEJUSTERING FORSIKTIG: Du kan ikke på noe tidspunkt utføre justeringer på gressklipperen uten først å stoppe motoren og koble fra tennpluggkabelen. FORSIKTIG: Før du endrer klippehøyden, stopp klipperen og koble fra tennpluggledningen. Klipperen er utstyrt med en sentral høydejusteringshendel med 8 høydeposisjoner. Høyden (bladet til bakken) kan justeres fra 25 mm til 70 mm (8 høydeposisjoner). (Fig. 34) Laveste justering: 25 mm (posisjon 1), høyeste justering: 70 mm (posisjon 8).

1. Stopp gressklipperen og kople fra tennpluggledningen

før du endrer gressklipperens skjærehøyde.

2. Den sentrale høydejusteringshendelen har 8 ulike

høydeposisjoner. (Fig. 34) For å endre skjærehøyden, press justeringshendelen mot hjulet og beveg den opp eller ned til ønsket høyde.

bruksanvisning for smøring.

FORSIKTIG: Ikke la skitt eller støv tilstoppe luftfilterets skumelement. Motorens luftfilterelement må vedlikeholdes (rengjøres) etter 25 timers normal gressklipping. Skumelementet må vedlikeholdes regelmessig hvis gressklipperen har vært brukt under tørre, støvete forhold.

5. La tørrfilterelementet lufttørke.

7. Sett filteret på plass igjen.

8. Lukk filterdekselet.

MERK: Skift filteret dersom det er slitt, opprevet, skadet eller ikke lar seg rengjøre.

FORSIKTIG: Pass på at du kopler fra og jorder tennpluggledningen før du arbeider på skjærebladet for å unngå at motoren starter i vanvare. Beskytt hendene med kraftige hansker eller en klut når du griper tak i skjærebladene. Vipp gressklipperen over på siden som spesifisert i egen bruksanvisning for motoren. Fjern sekskantskruen og skiven som holder bladet og bladadapteren til motorens veivaksel. Fjern bladet og adapteren fra veivakselen. ADVARSEL: Inspiser bladadapteren regelmessig for sprekker, spesielt hvis du treffer et fremmedlegeme. Skift ut hvis nødvendig. For best resultat bør bladet være skarpt. Bladet kan skjerpes på nytt ved at du fjerner det og enten sliper eller filer skjæreeggen så nært den originale eggen som mulig. Det er uhyre viktig at hver skjæreegg slipes like mye for å hindre at bladet blir ubalansert. Uriktig bladbalanse fører til overdreven vibrasjon, som kan forårsake skade på motoren og gressklipperen. Pass godt på at du balanserer bladet etter sliping. Bladet kan testes for balanse ved å balansere det på en skrutrekker med rundt skaft. Fjern metall fra den tunge siden, til det balanserer jevnt. (Fig. 37) Før bladet og bladadapteren monteres igjen på maskinen, smør motorens veivaksel og bladadapterens innvendige flater med en lett olje. Monter bladadapteren på veivakselen. Se Fig. 37. Plasser bladet med delenummeret vendt bort fra adapteren. Innrett skiven over bladet, og sett inn sekskantskruen. Stram sekskantskruen til det tiltrekkingsmomentet som er opplistet nedenfor.135

Senterbolt 40 Nm - 50 Nm, for å sørge for sikker drift av enheten. Alle muttere og bolter må kontrolleres regelmessig for korrekt stramming. Etter lengre tids bruk, særlig i betingelser med mye sand, blir bladet slitt og mister litt av sin opprinnelige form. Skjæringen blir mindre effektiv, og bladet bør skiftes. Bruk kun et nytt blad av godkjent fabrikat ved utskiftning. Produsenten overtar intet ansvar for mulige skader som skyldes forhold som ubalansert blad. Når du skifter bladet, må du kun bruke original type, merket på bladet (MAKITA 263001451 for PLM4630N2/ PLM4631N2/PLM4632N, MAKITA 263002552 for PLM5130N) (for bestilling av blad, kontakt din lokale forhandler eller ring til vårt selskap. Se forsiden). 10-4 MOTOREN Les motorens egen bruksanvisning for instruksjoner om vedlikehold av motoren. Etterfyll motorolje som angitt i motorens egne bruksanvisning som fulgte med gressklipperen din. Les og følg instruksjonene nøye. Vedlikehold luftfilteret under normale betingelser ifølge motorens bruksanvisning. Rengjør det etter et par timers drift ved ekstremt støvede betingelser. Dårlig motorytelse og overoppfylling er som regel et tegn på at luftfilteret bør vedlikeholdes. Les i motorens egen bruksanvisning som fulgte med maskinen angående vedlikehold av luftfilteret. Tennpluggen bør rengjøres og åpningen tilbakestilles en gang i sesongen. Det anbefales å skifte tennplugg ved innledningen til hver klippesesong. Se etter i motorens bruksanvisning for spesifikasjoner om korrekt pluggtype og åpning. Rengjør motoren regelmessig med en klut eller børste. Hold kjølesystemet (området rundt viftehuset) rent for å tillate skikkelig luftsirkulasjon, som er avgjørende for motorens ytelse og levetid. Påse at du fjerner alt gress, skitt og sotavleiringer fra lyddemperområdet.

11. OPPBEVARINGSINSTRUKSJONER

(UTENOM SESONG) Følgende tiltak bør iverksettes for å klargjøre gressklipperen for oppbevaring.

1. Tøm tanken etter sesongens siste gangs klipping.

a) Tøm bensintanken med en sugepumpe. FORSIKTIG: Ikke tapp ut bensinen i lukket rom, i nærheten av åpen ild osv. Ikke røyk! Bensingasser kan forårsake eksplosjon eller brann. b) Start motoren og la den kjøre til den har brukt opp all gjenværende bensin og stopper. c) Ta ut tennpluggen. Bruk en oljekanne for å fylle ca. 20 ml olje i forbrenningskammeret. Aktiver starteren for å fordele oljen jevnt i forbrenningskammeret. Sett tennpluggen inn igjen.

2. Rengjør og smør gressklipperen grundig som

beskrevet over under “SMØREINSTRUKSJONER”.

3. Smør skjæreverket lett for å unngå korrosjon.

4. Oppbevar gressklipperen på et tørt, rent og

frostbeskyttet sted, utenfor rekkevidde av ikke- autoriserte personer. FORSIKTIG: Motoren må være fullstendig avkjølt før gressklipperen settes til oppbevaring. MERK: - Ved oppbevaring av alle typer el-utstyr i uventilerte eller materielle lagringsskur, - må det tas hensyn for å rustbeskytte utstyret. Påfør et tynt lag med silikon eller en lett olje på utstyret, særlig på kabler og alle bevegelige deler. - Vær forsiktig så du ikke legger kablene i klem eller knekker dem. - Hvis startsnoren koples fra snorføringen på håndtaket, må du kople fra og jorde tennpluggledningen, trykke ned bladkontrollhåndtaket og trekke startsnoren langsomt ut av motoren. Før startsnoren inn i snorføringsbolten på håndtaket. Transport Slå av motoren og la maskinen avkjøles. Koble deretter fra tennpluggkabelen og tøm drivstofftanken, som beskrevet i anvisningene i motorhåndboken. Sørg for at du ikke bøyer eller ødelegger kutteren når du skyver gressklipperen over hindringer.136

Motoren starter ikke. Gasshåndtaket er ikke i korrekt posisjon for de rådende forholdene. Flytt gasshåndtaket til korrekt posisjon. Drivstofftanken er tom. Fyll tanken med drivstoff: Se MOTORENS BRUKSANVISNING. Luftfilterelementet er skittent. Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING. Tennplugg løs. Stram tennpluggen til 25-30 Nm. Tennpluggledningen løs eller ikke koplet til pluggen. Kople tennpluggledningen på tennpluggen. Tennpluggåpningen feil. Still inn åpningen mellom elektrodene på mellom 0,7 og 0,8 mm. Tennpluggen er defekt. Sett i en ny tennplugg med korrekt åpning: Se MOTORENS BRUKSANVISNING. Forgasseren er overfylt av drivstoff. Fjern luftfilterelementet og trekk i startsnoren hele tiden til forgasseren tømmer seg, og monter luftfilterelementet igjen. Feil i tenningsmodul. Kontakt serviceverksted. Motoren vanskelig å starte eller taper kraft. Skitt, vann eller gammelt drivstoff i tanken. Tapp ut tanken og rengjør den. Fyll tanken med rent, nytt drivstoff. Ventilasjonshullet i drivstofftanklokket er tilstoppet. Rengjør eller skift ut lokket på drivstofftanken. Luftfilterelementet er skittent. Rengjør luftfilterelementet. Motoren går uregelmessig. Tennpluggen er defekt. Sett i en ny tennplugg med korrekt åpning: Se MOTORENS BRUKSANVISNING. Tennpluggåpningen feil. Still inn åpningen mellom elektrodene på mellom 0,7 og 0,8 mm. Luftfilterelementet er skittent. Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING. Ujevn tomgang. Luftfilterelementet er skittent. Rengjør luftfilterelementet: Se MOTORENS BRUKSANVISNING. Lufteåpningene i motordekselet er blokkert. Fjern smuss fra åpningene. Kjøleribbene og luftinnløpet under motorens viftehus er blokkert. Fjern skitt fra kjøleribbene og luftinnløpene. Motoren hopper over takt ved høy hastighet. Åpningen mellom elektrodene på tennpluggen er for stor. Still inn åpningen mellom elektrodene på mellom 0,7 og 0,8 mm. Motoren overopphetes. Kjøleluftstrømmen blokkert. Fjern all smuss fra åpningene i deksel, viftehus, luftinnløp. Ikke korrekt tennplugg. Sett inn original tennplugg og kjøleribber på motoren. Gressklipperen vibrerer unormalt. Skjæreverket er løst. Stram bladet. Skjæreverket er ikke i balanse. Balanser bladet.137
