NAVODILA ZA UPORABO PLM4630N2 MAKITA

SI Kosilnica z bencinskim motorjem Originalni priročnik navodil

• K r á čajte a nikdy nebežte.

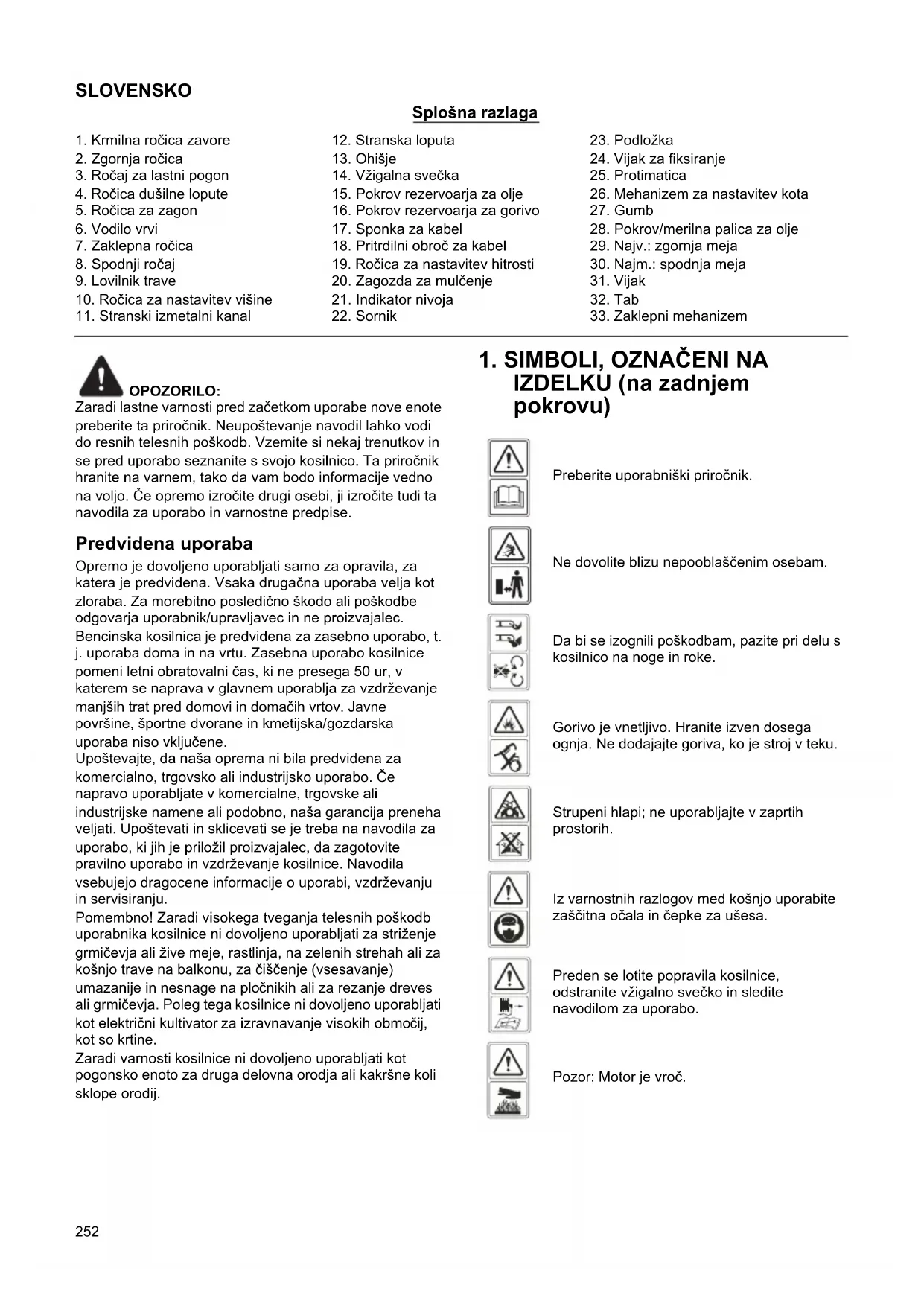

1. Krmilna ročica zavore	12. Stranska loputa	23. Podložka
2. Zgornja ročica	13. Ohišje	24. Vijak za fiksiranje
3. Ročaj za lastni pogon	14. Vžigalna svečka	25. Protimatica
4. Ročica dušilne lopute	15. Pokrov rezervoarja za olje	26. Mehanizem za nastavitev kota
5. Ročica za zagon	16. Pokrov rezervoarja za gorivo	27. Gumb
6. Vodilo vrvi	17. Sponka za kabel	28. Pokrov/merilna palica za olje
7. Zaklepna ročica	18. Pritrdilni obroč za kabel	29. Najv.: zgornja meja
8. Spodnji ročaj	19. Ročica za nastavitev hitrosti	30. Najm.: spodnja meja
9. Lovilnik trave	20. Zagozda za mulčenje	31. Vijak
10. Ročica za nastavitev višine	21. Indikator nivoja	32. Tab
11. Stranski izmetalni kanal	22. Sornik	33. Zaklepni mehanizem

OPOZORILO:

Zaradi lastne varnosti pred začetkom uporabe nove enote preberite ta priročnik. Neupoštevanje navodil lahko vodi do resnih telesnih poškodb. Vzemite si nekaj trenutkov in se pred uporabo seznanite s svojo kosilnico. Ta priročnik hranite na varnem, tako da vam bodo informacije vedno na voljo. Če opremo izročite drugi osebi, ji izročite tudi ta navodila za uporabo in varnostne predpise.

Predvidena uporaba

Opremo je dovoljeno uporabljati samo za opravila, za katera je predvidena. Vsaka drugačna uporaba velja kot zloraba. Za morebitno posledično škodo ali poškodbe odgovarja uporabnik/upravljavec in ne proizvajalec.

Bencinska kosilnica je predvidena za zasebno uporabo, t. j. uporaba doma in na vrtu. Zasebna uporabo kosilnice pomeni letni obratovalni čas, ki ne presega 50 ur, v katerem se naprava v glavnem uporablja za vzdrževanje manjših trat pred domovi in domačih vrtov. Javne površine, športne dvorane in kmetijska/gozdarska uporaba niso vključene.

Upoštevajte, da naša oprema ni bila predvidena za komercialno, trgovsko ali industrijsko uporabo. Če napravo uporabljate v komercialne, trgovske ali industrijske namene ali podobno, naša garancija preneha veljati. Upoštevati in sklicevati se je treba na navodila za uporabo, ki jih je priložil proizvajalec, da zagotovite pravilno uporabo in vzdrževanje kosilnice. Navodila vsebujejo dragocene informacije o uporabi, vzdrževanju in servisiranju.

Pomembno! Zaradi visokega tveganja telesnih poškodb uporabnika kosilnice ni dovoljeno uporabljati za striženje grmičevja ali žive meje, rastlinja, na zelenih strehah ali za košnjo trave na balkonu, za čiščenje (vsesavanje) umazanije in nesnage na pločnikih ali za rezanje dreves ali grmičevja. Poleg tega kosilnice ni dovoljeno uporabljati kot električni kultivator za izravnavanje visokih območij, kot so krtine.

Zaradi varnosti kosilnice ni dovoljeno uporabljati kot pogonsko enoto za druga delovna orodja ali kakršne koli sklope orodij.

1. SIMBOLI, OZNAČENI NA IZDELKU (na zadnjem pokrovu)

Preberite uporabniški priročnik.

Ne dovolite blizu nepooblaščenim osebam.

Da bi se izognili poškodbam, pazite pri delu s kosilnico na noge in roke.

Strupeni hlapi; ne uporabljajte v zaprtih prostorih.

Iz varnostnih razlogov med košnjo uporabite zaščitna očala in čepke za ušesa.

Preden se lotite popravila kosilnice, odstranite vžigalno svečko in sledite navodilom za uporabo.

poškodbam in/ali okvari stroja, pri uporabi strojev na bencin upoštevajte osnovna varnostna priporočila, vključno s sledečimi. Preberite vsa navodila pred upravljanjem tega izdelka in hranite ta navodila za prihodnjo uporabo.

proizvaja elektromagnetno polje. V nekaterih primerih lahko polje vpliva na aktivne ali pasivne medicinske vsadke. Če želite zmanjšati tveganje za težje ali smrtne poškodbe, priporočamo, da se osebe z medicinskimi vsadki pred uporabo kosilnice posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka.

Usposabljanje

• Pozorno preberite navodila. Bodite seznanjeni s funkcijami za upravljanje in z ustrezno uporabo dodatne opreme. Naučite se, kako hitro ustaviti motor.

• Uporabite kosilnico samo za namen, za katerega je bila oblikovana, npr. za rezanje in zbiranje trave. Katera koli druga uporaba bi lahko bila nevarna in povzročila poškodbe na stroju. Primeri nepravilne uporabe vsebujejo naslednje, vendar niso omejeni zgolj na to:

• transport ljudi, otrok ali živali na stroju;

• transport s strojem;
• uporaba stroja za vlečenje ali potiskanje tovorov;
• uporaba stroja za zbiranje listov ali ostankov;
• uporaba stroja za striženje žive meje ali rezanje rastlin, ki niso trava;
• raba stroja s strani več oseb;

• uporaba rezila na površinah, kjer ni trave.

• Nikoli ne dovolite uporabe kosilnice otrokom ali osebam, ki niso seznanjene s temi navodili. Lokalni predpisi lahko omejijo starost uporabnika naprave.
  • Nikoli ne uporabljajte kosilnice:

- kadar so v bližini ljudje, zlasti otroci ali hišni ljubljenčki;

• Zapomnite si, da je upravitelj ali uporabnik odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim ljudem ali njihovi lastnini.
• Upravljavec mora biti ustrezno usposobljen za uporabo, nastavitev in upravljanje stroja, vključno s prepovedanimi postopki.

Priprava

• Med košenjem vedno nosite primerno obutev in dolge hlače. Naprave ne uporabljajte, ko ste bosi ali nosite odprte sandale.
• Temeljito preglejte območje, kjer boste opremo uporabljali, in odstranite vse predmete, kot so kamni, igrače, veje in žice, ki bi jih lahko naprava izvrgla.
• OPOZORILO- Bencin je visoko vnetljiv.

- hranite gorivo v zbiralnikih, posebej izdelanih za ta namen;

• gorivo dolivajte le na prostem; med dolivanjem goriva ne kadite;
• dodajte gorivo pred zagonom motorja. Ko je kosilnica v teku ali pa je še vroča, ne smete nikoli odstraniti pokrova rezervoarja ali dolivati goriva;
• će pride do razlitja goriva, kosilnico umaknite na suho mesto in je ne poskušajte zagnati na kraju razlitja; dokler hlapi povsem ne izginejo bodite pozorni, da ne pride do stika z virom vžiga;

• pokrove pravilno namestite nazaj.

• Zamenjajte okvarjene glušnike.

• Pred uporabo vedno preglejte napravo, da vidite ali so rezila, vijaki rezil in montažni deli rezil obrabljeni ali poškodovani. Ob zamenjavi zamenjajte vsa obrabljena rezila in vijake, da ohranite ravnotežje.
• Redno preverjajte, ali vse zagonske blokade in nadzorni elementi za prisotnost upravljavca pravilno delujejo.

Upravljanje

• Ne uporabljajte stroja v zaprtih prostorih, kjer se lahko kopiči nadvse nevaren ogljikov monoksid.
• Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola ali drugih zdravil.
• Opozorilo! Kosilnice ne uporabljajte, će obstaja nevarnost udara strele.
• Priporočljivo je, da čas uporabe omejite ter tako zmanjšate nevarnosti zaradi hrupa in tresljajev.
• Pri uporabi kosilnice na klancih ali v bližini prepadov, jarkov ali brežin bodite previdni.
• Kosite samo podnevi ali ob dobri umetni svetlobi.
• Izogibajte se uporabljanju naprave na mokri travi, kjer drsi.
• Vedno bodite previdni, kadar stopate po pobočjih.
• Hodite, ne tecite.
• Za vrteče se naprave na kolesih; kosite prečno po pobočju, nikoli gor in dol.
• Kadar na pobočjih menjujete smer, bodite izjemno previdni.
• Ne kosite pri izredno nagnjenih pobočjih.
• Bodite izjemno previdni kadar greste s kosilnico vzvratno ali jo vlečete proti sebi.
• Ustavite rezilo(a), če morate kosilnico nagniti, ko se pomikate po drugih površinah in na travi in, ko kosilnico vodite do in z območja, ki ga želite pokositi.
• Kosilnice ne uporabljajte z okvarjenimi varovali ali brez varnostnih naprav, kot npr. deflektorjev in/ali nameščenega koša za travo.
• Pozor: Kosilnice ni dovoljeno uporabljati brez nameščenega celotnega lovilnika trave ali samozapiralnega varovala izmetne odprtine.
• Ne spreminjajte regulacije motorja in pazite, da ne pride do preobremenitve motorja.
• Ne spreminjajte ali prilagajajte nobenih tesnilnih elementov za nadzor hitrosti stroja.
• Varnostnih sistemov kosilnice ni dovoljeno spreminjati ali izklapljati.
• Pred zagonom izklopite vse priključke prenosa na rezila in kolesa.
• Pazljivo, v skladu z navodili zaženite stroj; pri tem bodite pozorni, da so vaše noge in roke dovolj oddaljene od rezila oz. rezil.

• Ob zagonu kosilnice ne nagibajte.

• Motorja ne zaganjajte, ko stojite pred koritom za izločanje.

• Ne postavljajte roke ali noge blizu ali pod vrteče dele. Vedno bodite odmaknjeni od odprtine za izpust.
• Nikoli ne dvigujte ali nosite kosilnice, ko teče motor.

• Ugasnite motor in odklopite kabel vžigalne svečke, prepričajte se, da so se vsi premični sestavni deli kosilnice ustavili, in odstranite ključ:

• preden odpravite ovire ali očistite korito;

• pred pregledom, čiščenjem ali delom na kosilnici;
• po dotiku tujega predmeta. Preglejte kosilnico glede poškodb in izvedite popravila preden ponovno zaženete in uporabljate kosilnico;
• će začne kosilnica neobičajno vibrirati (takoj preglejte).

- Ugasnite motor in odklopite kabel vžigalne svečke, prepričajte se, da so se vsi premični sestavni deli kosilnice ustavili, in odstranite ključ:

• kadarkoli zapustite kosilnico;

• pred to čenjem goriva.

• Med izklopom motorja zmanjšajte dovod goriva; če je kosilnica opremljena z ventilom za izklop, ustavite dovod goriva, ko končate s košnjo.

• Uporabite kosilnico samo za namen, za katerega je bila oblikovana, za rezanje in zbiranje trave. Katerakoli druga uporaba bi lahko bila nevarna in povzročila poškodbe na stroju.

Vzdrževanje in shranjevanje

• Vse matice, čepi in vijaki naj bodo trdno priviti, da zagotovite varno delovanje naprave.
• Nikoli ne shranjujte kosilnice s polnim rezervoarjem v prostorih, kjer lahko hlapi pridejo v stik z ognjem ali drugim virom vžiga.
• Preden kosilnico spravite v zaprti prostor, počakajte, da se motor ohladi; kosilnico pred skladiščenjem očistite in opravite vzdrževanje.
• Da bi zmanjšali nevarnosti požara, poskrbite, da na motorju, glušniku, akumulatorju in rezervoarju za gorivo ni ostankov trave, listja in maščobe.
• Redno pregledujte koš za travo glede obrabljenosti ali okvar.
• Zaradi varnosti zamenjajte obrabljene ali poškodovane dele.
• V primeru, da je potrebno izprazniti rezervoar, to storite na prostem.
• Neustrezno vzdrževanje, uporaba nepravilnih nadomestnih delov ali demontaža ali sprememba varnostnih komponent lahko povzročijo škodo na kosilnici in resne poškodbe uporabnika.
• Uporabljajte samo rezila in nadomestne dele, ki jih priporoča proizvajalec. Uporaba neoriginalnih delov lahko povzroči škodo na stroju in poškodbe uporabnika. Kosilnico ohranjajte v dobrem delovnem stanju.
• Če naprava za zaustavitev rezil ne deluje, se za pomoč obrnite na servisni center.

Transport in upravljanje

- Kadar je treba stroj upravljati, dvigniti, transportirati ali magniti, morate:

• nositi močne delovne rokavice;
• prijeti stroj na točkah, kjer je oprijem varen, pri tem pa upoštevati težo in porazdelitev teže;
• uporabiti ustrezno število ljudi glede na težo stroja in značilnosti vozila ali mesta, na katerega jo boste postavili.

- Med transportom trdno pritrdite stroj z vrvmi ali verigami.

OPOZORILO: Ne dotikajte se vrtečega rezila.

OPOZORILO: Ponovno natočite gorivo v dobro

prezračenem območju z ustavljenim motorjem.

3. OPIS DELOV (SI. 1, SI. 2, SI. 3, SI. 4)

Vključno

A: Ključ za vžigalno svečko

4. TEHNIČNI PODATKI

Model PLM4630N2 PLM4631N2 PLM4632N PLM5130N
Vrsta motorja	B&S 675EXi serija, ReadyStart	B&S 675EXi serija, ReadyStart	B&S 750EX serija, ReadyStart	B&S 750EX serija, ReadyStart
Samohodna Ne Da Da Da
Delovna prostornina motorja	163 ccm	163 ccm	161 ccm	161 ccm
Nazivna moč 2,6 kW 2,6 kW 2,5 kW 2,5 kW
Širina rezila	460 mm	460 mm	460 mm	510 mm
Nazivna hitrost	2.800/min	2.800/min	2.800/min	2.800/min
Kapaciteta rezervoarja za gorivo	1,0 L	1,0 L	1,0 L	1,0 L
Prostornina oljnega rezervoarja	0,47 L	0,47 L	0,6 L	0,6 L
Kapaciteta koša za travo	60 L	60 L	60 L	65 L
Neto teža	30 kg	32,5 kg	35 kg	38 kg
Nastavitev višine	25-70 mm, 8 nastavitev	25-70 mm, 8 nastavitev	25-70 mm, 8 nastavitev	25-70 mm, 8 nastavitev

Model	PLM4630N2	PLM4631N2	PLM4632N	PLM5130N
Zagotovljena raven zvočnega tlaka na položaju uporabnika (V skladu z EN ISO 5395-1 Priloga F in EN ISO 5395-2, EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Izmerjena raven zvočnega hrupaZagotovljena raven zvočnega hrupa(v skladu z 2000/14/ES)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,0 dB (A)K=1,80 dB (A)96 dB (A)	94,3 dB (A)K=1,80 dB (A)96 dB (A)	95,9 dB (A)K=2,16 dB (A)98 dB (A)
Vibracije(v skladu z EN ISO 5395-1Priloga G in EN ISO 5395-2)	5,42 m/s2K=1,5 m/s2	5,42 m/s2K=1,5 m/s2	6,69 m/s2K=1,5 m/s2	5,91 m/s2K=1,5 m/s2

5. MONTAŽA

5-1 SESTAVLJANJE ZLOŽLJIVEGA ROČAJA

1. Fiksimajte spodnji ročaj na nosilec ročaja s sornikom, podložko in zaklepnim vijakom. (SI. 5)
2. Dvignite zaklepni ročici, da povežete zgornji in spodnji ročaj. (SI. 6)
3. Potisnite zaklepno ročico, da fiksirate ročaja v delovni položaj. (SI. 7)
4. Napetost prilagodite z vrtenjem protimatice s pomočjo ustreznega ključa. (SI. 8)
5. Napeljite kabel prek cevi ročaja. S kabelsko objemko ga pritrdite ob sredino spodnjega ročaja in zagotovite, da bo kabel fiksiran okrog zunanjega dela ročaja. (SI. 9, SI. 10). Sicer se lahko kabel preščipne, ko odprete/zaprete zadnji pokrov.

5-2 NASTAVITEV USTREZNEGA KOTA

1) Povlecite odprtino zaklepne ročice.
2) Zavrtite zgornji ročaj na sredini mehanizma za nastavitev kota in nastavite ustrezen kot med -15° in 15° (3 položaji: -15°/0°/15°), kot je prikazano na SI. 11.
3) Potisnite in zaprite zaklepno ročico, da povežete spodnji in zgornji ročaj.

5-3 MONTAŽA IN DEMONTAŽA LOVILNIKA TRAVE

1. Za pritrditev: Dvignite zadnji pokrov in zataknite lovilnik trave na zadnji del kosilnice. (SI. 12, SI. 13, SI. 14)
2. Za odstranitev: Primate pokrov zadaj in ga dvignite ter odstranite koš za travo.

5-4 ROČICA ZA ZAGON

Potegnite ročico za zagon od motorja proti vodilu vrvi. (SI. 15)

5-5 VIŠINA REZA

S pritiskom sprostite ročico iz držala. Premaknite ročico naprej ali nazaj, da nastavite višino. (SI. 16 in glejte klavzulo 7-9)

6. FUNKCIJA

Te kosilnice je mogoče dodatno opremiti glede na namen uporabe:

Iz kosilnice z zadnjim zbiralnikom v:

1. mulčer ali
2. kosilnico s stranskim izmetom.
   Kaj je mulčenje?

Pri mulčenju kosilnica v enem delovnem koraku travo pokosi, nakar jo drobno zmelje in izvrže na trato, kjer služi kot naravno gnojilo.

Nasveti za mulčenje:

• Redno košenje za maksimalno 2 cm zagotavlja zelenico visoko od 6 cm do 4 cm.
• Uporabite oster rezalni nož.
• Ne kosite mokre trave.
• Nastavite največjo hitrost motorja.
• Premikajte se s počasnimi koraki.
• Redno čistite zagozdo za mulčenje, notranjost ohišja in premikajoče rezilo.

Začetek delovanja

6-1 Opremljanje za kosilnico z mulčerjem

OPOZORILO: Samo pri zaustavljenem motorju in

rezilu.

1. Dvignite zadnji pokrov in odstranite koš za travo.
2. Zagozdo za mulčenje potisnite v ohišje. Z gumbom jo zaklenite v odprtini v ohišju. (SI. 17, SI. 18)
3. Ponovno spustite zadnji pokrov. (SI. 19)
4. Dvignite stransko loputo in odstranite stranski izmetalni kanal.

6-2 Ponastavitev za košnjo s stranskim izmetom

Samo ko motor in rezilo mirujeta!

1. Dvignite zadnji pokrov in odstranite lovilnik trave.
2. Namestite zagozdo za mulčenje.
3. Odklenite zaklepni mehanizem. (SI. 20A)
4. Dvignite stransko loputo za stranski izmet. (SI. 20B)
5. Montirajte stranski izmetalni kanal za stranski izmet na podporni zatič stranske lopute. (SI. 21)
6. Spustite stransko loputo, da se bo naslonila na stranski izmetalni kanal. (SI. 22)

6-3 Košenje z lovilnikom trave

OPOZORILO: Samo pri zaustavljenem motorju in

rezilu.

Za košenje z lovilnikom trave odstranite zagozdo za mulčenje in stranski izmetalni kanal in montirajte lovilnik trave.

1. Odstranjevanje zagozde za mulčenje.
2. Dvignite zadnji pokrov in odstranite zagozdo za mulčenje.
3. Odstranjevanje stranskega izmetalnega kanala za stransko praznjenje:
4. Dvignite stransko loputo in odstranite stranski izmetalni kanal.
5. Stranska loputa s pomočjo vzmetne sile samodejno zapre izmetalno odprtino na ohišju.

6. S stranske lopute in izmetalne odprtine redno odstranjujte ostanke trave in umazanijo.

7. Zmontirajte lovilnik trave.

8. Namestitev: Dvignite zadnji pokrov in zataknite lovilnik trave na zadnji del kosilnice.

9. Odstranjevanje: Primate in dvignite zadnji pokrov in odstranite lovilnik trave.

7. NAVODILA ZA UPRAVLJANJE

7-1 PRED ZAČETKOM

V motor nalijte bencin in olje, kot vam narekuje ločeni priročnik za motor, ki je priložen vaši kosilnici. Pozorno preberite navodila. (SI. 23, SI. 24, SI. 25, SI. 26)

OPOZORILO: Bencin je visoko vnetljiv.

Gorivo hranite v zbiralnikih, posebej izdelanih za ta namen.

Gorivo nalivajte samo na prostem, pred zagonom motorja in ne kadite, medtem ko nalivate ali ravnate z gorivom. Ko je kosilnica v teku ali pa je še vroča, ne smete nikoli odstraniti pokrova rezervoarja ali dolivati goriva.

Če pride do razlitja goriva, kosilnico umaknite na suho mesto in je ne poskušajte zagnati na kraju razlitja; dokler hlapi povsem ne izginejo bodite pozorni, da ne pride do stika z virom vžiga.

Pokrove pravilno namestite nazaj.

Preden magnete kosilnico, da bi vzdrževali rezilo ali izpustili olje, iztočite gorivo iz rezervoarja.

OPOZORILO: Goriva nikoli ne nalivajte v zaprtih

prostorih, z vklopljenim motorjem ali dokler se motor ni hladil vsaj 15 minut po končanem delovanju.

7-2 ZAGON MOTORJA IN REZILA

1. Enota je opremljena z gumijastim mehom na koncu vžigalne svečke. Prepričajte se, da je kovinska zanka na koncu žice vžigalne svečke (znotraj gumijastega meha) varno nameščena preko kovinske konice na vžigalni svečki.
2. Ko zaganjate hladen ali topel motor, postavite ročico dušilne lopute kamorkoli med položaja "in". Med delom obrnite ročico dušilne lopute na položaj " (SI. 27)
3. Postavite se za enoto, primite krmilno ročico zavore in jo pridržite ob zgornji ročaj, kot je prikazano na SI. 28.
4. Primate za ročico za zagon, kot prikazano v SI. 28, in jo na hitro povlecite navzgor. Ko se motor zažene pustite, da se vrne k vodilnemu zatiču vrvice.
   Izpustite krmilno ročico zavore, da zaustavite motor in rezilo.

Motor zaženite pazljivo, v skladu z navodili; pri tem bodite pozorni, da so vaše noge in roke dovolj oddaljene od rezila.

Ob zagonu kosilnice ne nagibajte. Kosilnico zaženite na ravni površini, na kateri ni visoke trave ali ovir.

Roke in noge držite stran od vrtečih delov. Motorja ne zaganjajte, ko stojite pred koritom za izločanje.

7-3 POSTOPKI UPRAVLJANJA

Med delovanjem čvrsto držite zavorni ročaj z obema rokama.

OPOMBA: Če med delovanjem izpustite zavorni ročaj, se bo motor izključil in kosilnica bo prenehala delovati.

OPOZORILO: Da preprečite nenamerni zagon kosilnice, je ta opremljena z motorno zavoro, ki jo je treba pred zagonom motorja povleči nazaj. Ko izpustite krmilno ročico motorja, se mora ta vrniti na svoj začetni položaj, nakar se mora motor samodejno izključiti.

OPOMBA: Motorna zavora (zavorna ročica): S to ročico zaustavite motor. Ko ročico izpustite, se bosta motor in rezilo samodejno zaustavila. Za košenje držite ročico na delovnem položaju. Pred začetkom košnje večkrat preverite, ali ročica za zagon/zaustavitev pravilno deluje. Zagotovite, da je mogoče vlečni kabel nemoteno uporabljati (da se nikakor ne zatika ali zvija).

7-4 ZA ZAUSTAVITEV MOTORJA

POZOR: Rezilo se še naprej vrti nekaj sekund, po tem, ko je motor izklopljen.

1. Izpustite krmilno ročico zavore, da zaustavite motor in rezilo. (SI. 29)
2. Odklopite in ozemljite žico vžigalne svečke kot opisano v ločenem priročniku za motor, da preprečite nenameren vklop kosilnice, ko ta ni nadzorovana.

7-5 PRIKLJUČITEV ZA SAMODEJNI POGON

Za PLM4631N2

Povlecite ročaj za lastni pogon in se bo kosilnica samodejno premikala naprej z hitrostjo od pribl. 3,6 km/h (SI. 30), spustite ročaj za lastni pogon in se bo kosilnica ustavila.

Kosilnica je opremljena s sistemom za nastavitev hitrosti ki lahko nastavi 3 ravni hitrosti od 3,0 km/h do 4,5 km/h.

Položaj “: najpočasnejši položaj; položaj “”: najhitrejši položaj. (Sl. 31)

Postopajte, kot sledi:

1. Sprostite ročaj za lastni pogon dokler se kosilnice ne preneha premikati naprej.
2. Nastavite želeno hitrost. (SI. 31)
3. Povlecite ročaj za lastni pogon za premikanje naprej. (SI. 30)

POZOR: Vaša kosilnica je za košenje navadne mestne trave, ki ni višja od 250 mm.

Ne poskušajte kositi zelo visoke suhe ali mokre trave (npr. pašnik) ali kupe suhega listja. Na ohišju kosilnice se lahko nabere umazanija ali se lahko dotakne izpuha motorja in tako povzroči nevarnost požara.

7-6 ZA NAJBOLJŠE REZULTATE PRI KOŠENJU

Očistite trato ostankov. Prepričajte se, da na trati ni kamnov, palic ali drugih tujkov, ki bi jih lahko kosilnica nenamerno vrgla kamorkoli v zrak in s tem povzročila hude poškodbe upravitelja ali drugih, kakor tudi poškodovala lastnino in predmete v bližini. Ne režite mokre trave. Za učinkovito košenje ne kosite mokre trave, saj se ta rada prilepi na spodnjo stran ohišja kosilnice in tako onemogoča pravilno košenje. Ne režite več kot 1/3 dolžine trave. Priporočeni rez za košenje je 1/3 dolžine trave. Osnovna hitrost mora biti prilagojena, da se lahko pokošena trava razporedi enakomerno po trati. Za močno rezanje v gosti travi bo mogoče treba uporabiti počasnejšo hitrost, da bo rez za košenje učinkovit. Med košenjem dolge trave boste verjetno morali travo rezati dvakrat, za drugi rez pa boste verjetno morali rezilo spustiti za dodatno 1/3 dolžine in rezati po drugačnem vzorcu kot prvič. Če boste reze prekrivali enega z drugim bo to pomagalo pri odstranjevanju preostale pokošene trave na trati. Kosilnica naj vedno deluje ob polnem plinu, da boste zagotovili najboljši rez in najučinkovitejše košenje. Čistite spodnjo stran ohišja. Po vsaki uporabi morate očistiti spodnjo stran ohišja, da preprečite kopičenje trave, ki lahko prepreči ustrezno mulčenje. Košenje listja. Tudi košenje listja lahko koristi vaši trati. Ko kosite listje, se prepričajte, da je suho in ni pregosto razporejeno po trati. Ne čakajte, da z dreves odpade vse listje.

OPOZORILO: Če naletite na tujek, zaustavite motor. Odstranite žico z vžigalne svečke, temeljito preglejte kosilnico glede poškodb in popravite škodo preden ponovno zaženete in upravljate kosilnico. Prekomerne vibracije kosilnice med upravljanjem je oznaka poškodbe. Enota naj se takoj pregleda in popravi.

7-7 KOŠ ZA TRAVO

Na vrhu lovilnika trave je indikator nivoja, ki prikazuje, ali je lovilnik prazen ali poln (SI. 32, SI. 33):

- Indikator nivoja se napihne, ko se lovilnik med košnjo napolni. (SI. 33)

- Če je lovilnik poln, se indikator sesede. Ko se to zgodi, takoj prenehajte kositi, izpraznite lovilnik trave, preverite, ali je čist in se prepričajte, da njegove mrežice ni zamašene. (SI. 32)

POMEMBNO

Če je položaj odprtine za indikator zelo umazan, se indikator ne bo napihnil. V tem primeru takoj očistite položaj odprtine indikatorja.

7-8 OHIŠJE

Spodnja stran ohišja kosilnice naj bo očiščena po vsaki uporabi, da preprečite kopičenje pokošene trave, listov, umazanije in drugega materiala. Če pustite, da se ti ostanki kopičijo, bodo povzročili nastajanje rje in korozije, kar lahko prepreči ustrezno mulčenje. Ohišje lahko očistite tako, da magnete kosilnico in strgate ostanke z ustreznim orodjem (prepričajte se, da je žica vžigalne svečke odklopljena).

7-9 NAVODILA ZA NASTAVITEV VIŠINE

POZOR: Nikoli ne spreminjajte kosilnice brez, da bi najprej zaustavili motor in odklopili žico vžigalne svečke.

POZOR: Preden spreminjate višino košnje, zaustavite kosilnico in odklopite žico vžigalne svečke.

Vaša kosilnica je opremljena z ročico za nastavitev osrednje višine, ki ponuja 8 višin.

Višino (rezilo od tal) je mogoče nastaviti od 25 mm do 70 mm (8 višinskih položajev). (SI. 34)

Najnižja nastavitev: 25 mm (položaj 1), najvišja nastavitev: 70 mm (položaj 8).

1. Ustavite kosilnico in odklopite žico vžigalne svečke, preden spreminjate višino rezanja.
2. Ročica za nastavitev osrednje višine vam ponuja 8 različnih višin. (Sl. 34)

Da bi spremenili višino reza, potisnite ročico za nastavitev proti kolesu, in jo premikajte gor in dol, da izberete višino.

8. NAVODILA ZA VZDRŽEVANJE

VŽIGALNA SVEČKA

Uporabite le originalno nadomestno vžigalno svečko. Za najboljše rezultate, zamenjajte vžigalno svečko vsakih 100 ur uporabe.

ZAVORNE OBLOGE

Redno preverjajte in/ali naj vam menjavajo zavorne obloge motorne zavore; za zamenjavo uporabljajte samo originalne dele.

9. NAVODILA ZA MAZANJE

POZOR: PRED SERVISIRANJEM IZKLJUČITE VŽIGALNO SVEČKO.

1. KOLESA-Namažite kroglične ležaje vsakega kolesa z lahkim oljem vsaj enkrat na sezono.
2. MOTOR-Glejte priročnik za motor glede navodil za mazanje.

10. ČIŠČENJE

POZOR: Ne polivajte motorja z vodo. Voda lahko poškoduje motor ali kontaminira gorivni sistem.

1. Ohišje obrišite s suho krpo.
2. Nagnite kosilnico tako, da je vžigalna svečka v zraku in očistite spodnji del ohišja s tekočo vodo.

10-1 ČISTILEC ZRAKA V MOTORJU

POZOR: Ne dovolite, da bi zračni filter iz pene na umazanija ali prah. Čistilec zraka v motorju zi servisiran (očiščen) po 25 urah običajne košnje. It iz pene mora biti redno servisiran, će se kosilnica na v prašnatih pogojih.

Za ČIŠČENJE ZRAČNEGA FILTRA

1. Odstranite vijak. (SI. 35 za PLM4632N in PLM5130N)
2. Dvignite jeziček na pokrovu filtra. (SI. 36 za PLM4630N2 in PLM4631N2)
3. Odstranite pokrov filtra.

4. Umijte filter v milnici. NE UPORABLJAJTE BENCINA!

5. Filter posušite na zraku.

6. Nanesite nekoliko kapljic olja SAE30 na filter iz pene in ga močno stisnite, da odteče odvečno olje.

7. Ponovno namestite filter.

8. Zaprite pokrov filtra.

OPOMBA: Če je filter scefran, raztrgan, poškodovan ali ga ne morete očistiti, ga zamenjajte.

10-2 REZILO

POZOR: Prepričajte se, da ste odklopili in žico vžigalne svečke preden delate na rezilu, da nenamerni vklop motorja. Roke zaščitite oo močnih rokavic ali krpe, da primete rezilo.

Nagnite kosilnico kot je to navedeno v ločenem priročniku za motor. Odstranite šestkotni vijak in podložko, ki pritrjujeta rezilo in adapter rezila na ročično gred motorja. Odstranite rezilo in adapter z ročične gredi.

OPOZORILO: Redno pregledujte adapter rezila izpok, še posebej če naletite na tujek. Po potrebi enjajte.

Vaše rezilo naj bo ostro, za najboljše rezultate. Rezilo lahko ponovno naostrite tako, da ga odstranite in ali nabrusite ali spilite rezalni rob, in sicer tako, da se čimbolj držite originalne poševnosti roba. Zelo pomembno je, da vsak rezalni rob enako nabrusite, da se prepreči neuravnoteženost rezila. Neustrezna uravnoteženost rezila bo vodila do prekomerne vibracije, kar lahko poškoduje motor in kosilnico. Bodite prepričani, da je rezilo po brušenju uravnoteženo. Rezilo lahko preverite glede uravnoteženosti tako, da pustite rezilo nihati na okroglem ročaju izvijača. Odstranite odvečno kovino na težji strani, dokler rezilo ne niha uravnoteženo. (SI. 37) Preden ponovno namestite rezilo in adapter rezila na enoto, namažite ročično gred motorja in notranjo površino adapterja rezila z lahkim oljem. Namestite adapter rezila na ročično gred. Glejte SI. 37. Postavite rezilo s številko dela, stran od adapterja. Namestite podložko na rezilo in vstavite šestkotni vijak. Privijte šestkotni vijak do navora, ki je naveden spodaj.

10-3 MONTAŽNI NAVOR REZILA

Sredinski sornik zategnite s 40-50 Nm, da zagotovite varno delovanje vaše enote. Vse matice in vijaki morajo biti redno pregledani glede pravilnega tesnjenja. Po daljši uporabi, še posebej na peščenih tleh, se bo rezilo obrabilo in izgubilo nekoliko svoje originalne oblike. Učinkovitost košnje se zmanjša in rezilo je treba zamenjati.

Zamenjajte le z dovoljenim tovarniškim nadomestnim rezilom. Proizvajalec ne odgovarja za možne poškodbe zaradi neuravnoteženosti rezila.

Ko zamenjate rezilo, morate uporabiti originalni model, ki je naveden na rezilu (MAKITA 263001451 za

PLM4630N2/PLM4631N2/PLM4632N, MAKITA

263002552 za PLM5130N) (za naročilo rezila se obrnite na svojega prodajalca ali nas pokličite; glejte naslovnico).

10-4 MOTOR

Glejte ločeni priročnik za motor glede vzdrževanja motorja.

Motorno olje vzdržujte kot je to navedeno v ločenem priročniku za motor, ki je priložen vaši napravi.

Preberite in previdno sledite navodilom.

Čistilec zraka servisirajte pod običajnimi pogoji kot je to navedeno v ločenem priročniku za motor.

Očistite vsakih nekaj ur po uporabi v izredno prašnih pogojih. Slabo delovanje motorja in iztekanje ponavadi nakazujeta na potrebno servisiranje čistilca zraka.

Za servisiranje čistilca zraka, glejte ločeni priročnik za motor, ki je priložen vaši napravi.

Vžigalna svečka naj bo očiščena in razdalja naj bo nastavljena enkrat na sezono. Zamenjava vžigalne svečke se priporoča ob začetku vsake sezone košnje; glejte ločeni priročnik za motor glede pravilne vrste svečke in specifikacije razdalje.

Motor očistite redno s krpo ali krtačo. Hladilni sistem (območje ohišja ventilatorja) naj bo čist, da se omogoča ustrezno kroženje zraka, ki je bistveno za zmogljivost in dolgo življenjsko dobo motorja. Prepričajte se, da ste odstranili vso travo, umazanijo in vnetljive ostanke iz območja dušilca.

11. NAVODILA ZA

SHRANJEVANJE (IZVEN SEZONE)

Naslednji koraki morajo biti upoštevani, da pripravite kosilnico za shranjevanje.

1. Po zadnjem košenju v sezoni izpraznite posodo za gorivo.

a) Posodo za gorivo izpraznite s sesalno črpalko.

POZOR: Goriva ne črpajte v zaprtih prostorih, v bližini ognja ipd. Pri tem ne smete kaditi! Bencinski hlapi lahko povzročijo eksplozijo ali požar.

b) Zaženite motor in ga pustite delovati, dokler ne porabi vsega preostalega goriva in se zaustavi.

c) Odstranite vžigalno svečko. S posodo za olje natočite približno 20 ml olja v zgorevalni prostor. Zaženite zaganjalnik, da se olje v zgorevalnem prostoru enakomerno porazdeli. Zamenjajte vžigalno svečko.

1. Pazljivo očistite in naoljite kosilnico v skladu z navodili za podmazovanje v zgornjem razdelku ("NAVODILA ZA MAZANJE").
2. Rahlo naoljite rezilo, da preprečite korozijo.
3. Kosilnico hranite v suhem in čistem prostoru, kjer ne zmrzuje in kamor nepooblaščene osebe nimajo vstopa.

POZOR: Preden shranite kosilnico, se mora

motor popolnoma ohladiti.

OPOMBA:

• Ko shranjujete katerokoli vrsto električne opreme v neprezračen skladišču ali skladišču za materiale.
• Morate zaščititi opremo pred rjo. Z lahkim oljem ali silikonom premažite opremo, še posebej kable in premikajoče dele.
• Bodite previdni, da ne prepognete ali zavozlate kable.
• Če se vrvica za vžig loči od vodila na ročici, odklopite in ozemljite žico vžigalne svečke, stisnite ročico za upravljanje rezila in počasi izvlecite vrvico za vžig iz motorja. Pustite, da vrvica za vžig spolzi v vodilni zatič na ročici.

Transport

Izključite motor in počakajte, da se motor ohladi. Nato odklopite žico vžigalne svečke in izpraznite rezervoar za gorivo, kot je opisano v priročniku motorja. Pazite, da ne zvijete ali poškodujete rezila, ko kosilnico potiskate prek ovir.

1. ODPRAVLJANJE TEŽAV

TEŽAVA MOREBITNI VZROK ODPRAVILO NAPAKE
Motor se ne zažene.	Zagozda ročice za plin ni v pravilnem položaju za trenutne pogoje.	Premaknite zagozdo ročice za plin v pravilni položaj.
	Rezervoar za gorivo je prazen.	Natočite rezervoar z gorivom: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Čistilec zraka je umazan.	Očistite čistilec zraka: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Odvijte vžigalno svečko.	Privijte vžigalno svečko na 25-30 Nm.
	Zrahljana ali odklopljena žica vžigalne svečke.	Namestite žico vžigalne svečke na vžigalno svečko.
	Nepravilna razdalja vžigalne svečke.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
	Vžigalna svečka je okvarjena.	Namestite novo svečko s pravilno razdaljo: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Uplinjač je poplavljen z gorivom.	Odstranite čistilec zraka in večkrat povlecite vrvico za vžig, dokler se uplinjač ne očisti sam in nato ponovno namestite čistilec zraka.
	Napačen modul vžiga. Stopite v stik s serviserjem.
Motor se težko zažene ali izgublja moč.	V rezervoarju je umazanija, voda ali staro gorivo.	Izpraznite gorivo in očistite rezervoar. V rezervoar natočite čisto, sveže gorivo.
	Odprtina za prezračevanje v pokrovu rezervoarja je zamašena.	Očistite ali zamenjajte pokrov rezervoarja.
	Čistilec zraka je prašen. Oč	istite čistilec zraka.
Motor deluje neenakomerno.	Vžigalna svečka je okvarjena.	Namestite novo svečko s pravilno razdaljo: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Nepravilna razdalja vžigalne svečke.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
	Čistilec zraka je umazan.	Očistite čistilec zraka: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
Motor slabo teče.	Čistilec zraka je umazan.	Očistite čistilec zraka: glejte PRIROČNIK ZA LASTNIKA MOTORJA.
	Prezračevalne reže ohišja motorja so zamašene.	Odstranite umazanijo z rež.
	Hladilna rebra in zračni prehodi pod ohišjem ventilatorja motorja so zamašeni.	Odstranite umazanijo s hladilnih reber in zračnih prehodov.
Motor preskakuje ob višji hitrost.	Razdalja med elektrodami vžigalne svečke je premajhna.	Nastavite razdaljo elektrod od 0,7 do 0,8 mm.
Motor se pregreva.	Hlajenje zračnega toka je ovirano.	Odstranite umazanijo iz rež ohišja motorja, ohišja ventilatorja, zračnih prehodov.
	Nepravilna vžigalna svečka.	Na motor namestite originalno vžigalno svečko in hladilna rebra.
Kosilnica neobičajno vibrira.	Rezilo je zrahljano. Privijte rezilo.
	Rezilo ni uravnoteženo. Uravnotežite	rezilo.

13. OKOLJE

Če boste po daljši uporabi morali zamenjati napravo, je ne odvrzite med gospodinjske odpadke ampak jo odstranite na okolju prijazen način.

14. ES-IZJAVA O SKLADNOSTI
