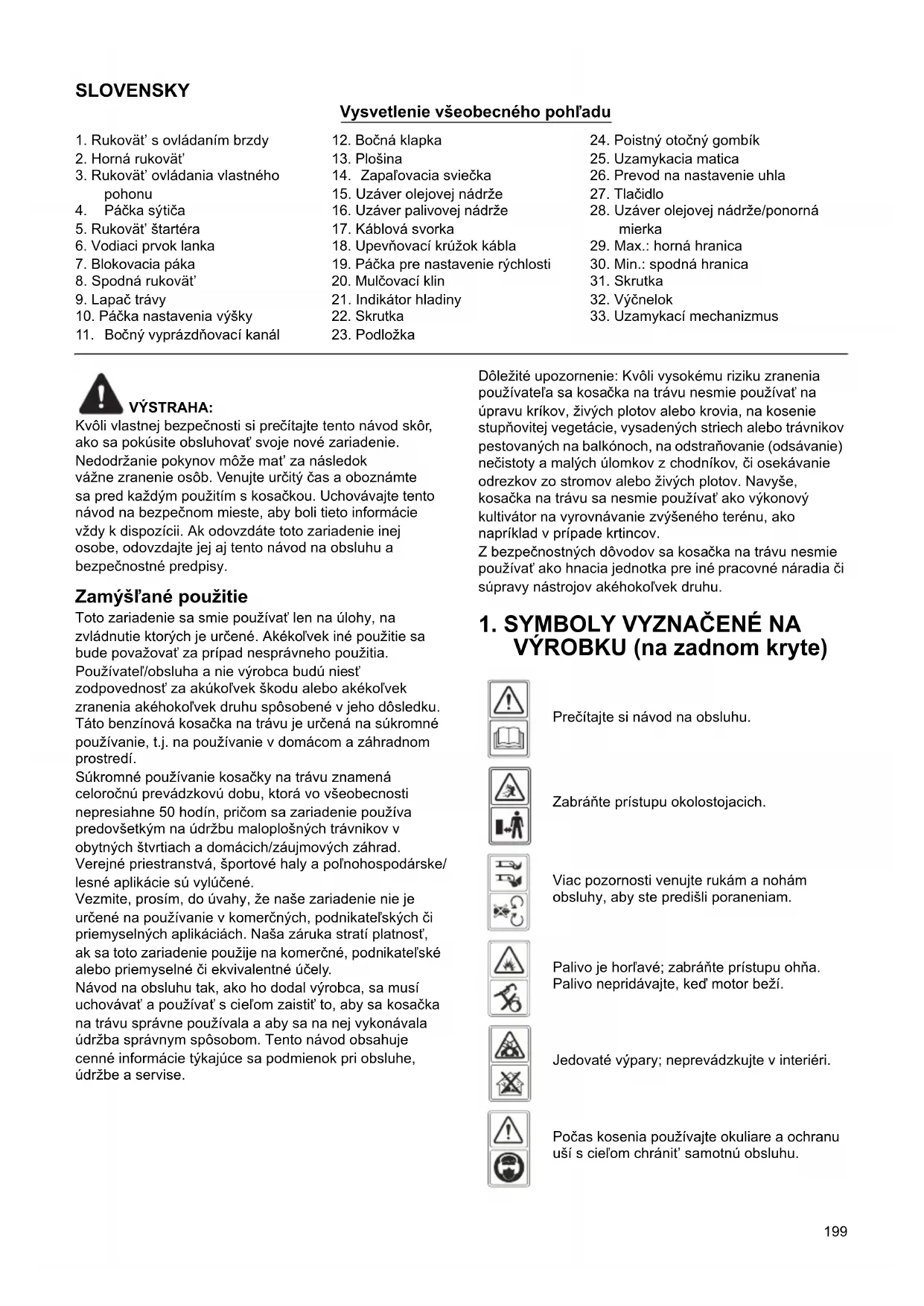

NÁVOD NA OBSLUHU PLM4630N2 MAKITA

SK Benzínová kosačka Pôvodný návod na obsluhu

„” pozíció: a leglassabb pozíció, „” pozíció: a

Vysvetlenie všeobecného pohl'adu

Kvôli vlastnej bezpečnosti si prečítajte tento návod skôr, ako sa pokúsite obsluhovať svoje nové zariadenie. Nedodržanie pokynov môže mat' za následok vážne zranenie osôb. Venujte určitý čas a oboznámte sa pred každým použitím s kosačkou. Uchovávajte tento návod na bezpečnom mieste, aby boli tieto informácie vždy k dispozícii. Ak odovzdáte toto zariadenie inej osobe, odovzdajte jej aj tento návod na obsluhu a bezpečnostné predpisy.

Zamýšl'ané použitie

Toto zariadenie sa smie používať len na úlohy, na zvládnutie ktorých je určené. Akékol'vek iné použitie sa bude považovať za prípad nesprávneho použitia. Používatel'/obsluha a nie výrobca budú niest' zodpovednosť za akúkol'vek škodu alebo akékol'vek zranenia akéhokol'vek druhu spôsobené v jeho dôsledku. Táto benzínová kosačka na trávu je určená na súkromné používanie, t.j. na používanie v domácom a záhradnom prostredí.

Súkromné používanie kosačky na trávu znamená celoročnú prevádzkovú dobu, ktorá vo všeobecnosti nepresiahne 50 hodín, pričom sa zariadenie používa predovšetkým na údržbu maloplošných trávnikov v obytných štvrtiach a domácich/záujmových záhrad. Verejné priestranstvá, športové haly a poľnohospodárske/lesné aplikácie sú vylúčené.

Vezmite, prosím, do úvahy, že naše zariadenie nie je určené na používanie v komerčných, podnikatel'ských či priemyselných aplikáciách. Naša záruka stratí platnosť, ak sa toto zariadenie použije na komerčné, podnikatel'ské alebo priemyselné či ekvivalentné účely.

Návod na obsluhu tak, ako ho dodal výrobca, sa musí uchovávať a používať s cieľom zaistitť to, aby sa kosačka na trávu správne používala a aby sa na nej vykonávala údržba správnym spôsobom. Tento návod obsahuje cenné informácie týkajúce sa podmienok pri obsluhe, údržbe a servise.

Dôležité upozornenie: Kvôli vysokému riziku zranenia používateľa sa kosačka na trávu nesmie používať na úpravu kríkov, živých plotov alebo krovia, na kosenie stupňovitej vegetácie, vysadených striech alebo trávnikov pestovaných na balkónoch, na odstraňovanie (odsávanie) nečistoty a malých úlomkov z chodníkov, či osekávanie odrezkov zo stromov alebo živých plotov. Navyše, kosačka na trávu sa nesmie používať ako výkonový kultivátor na vyrovnávanie zvýšeného terénu, ako napríklad v prípade krtincov.

Z bezpečnostných dôvodov sa kosačka na trávu nesmie používať ako hnacia jednotka pre iné pracovné náradia či súpravy nástrojov akéhokol'vek druhu.

1. SYMBOLY VYZNAČENÉ NA VÝROBKU (na zadnom kryte)

Zabráňte prístupu okolostojacich.

Viac pozornosti venujte rukám a nohám obsluhy, aby ste predišli poraneniam.

Palivo je horľavé; zabráňte prístupu ohňa. Palivo nepridávajte, ked' motor beží.

Jedovaté výpary; neprevádzkujte v interiéri.

Počas kosenia používajte okuliare a ochranu uší s cieľom chránit' samotnú obsluhu.

Počas vykonávania opráv demontujte zapal'ovaciu sviečku a následne vykonajte opravu podľa návodu na obsluhu.

Upozornenie: Motor je horúci.

2. VŠEOBECNÉ BEZPEČNOSTNÉ PRAVIDLÁ

VÝSTRAHA: Pri používaní benzínového náradia je nutné vždy dodržiavat' základné bezpečnostné opatrenia s ciel'om znížit' riziko vážnych osobných poranení a/alebo poškodenia jednotky. Všetky tieto pokyny si prečítajte pred prevádzkovaním tejto jednotky a tieto pokyny uschovajte pre možnú potrebu v budúcnosti.

VÝSTRAHA: Toto strojné zariadenie počas svojej prevádzky produkuje elektromagnetické pole. Toto pole môže v niektorých prípadoch ovplyvňovať činnosť aktívnych alebo pasívnych zdravotných implantátov. Aby sa znížilo riziko vážnych alebo smrtelných úrazov, odporúčame osobám, ktoré používajú zdravotné implantáty, aby sa pred prevádzkovaním tohto strojného zariadenia poradili so svojím lekárom alebo s výrobcom zdravotného implantátu.

Zaškolenie

• Tieto pokyny si dôkladne prečítajte. Oboznámte sa s ovládačmi a správnym používaním zariadenia. Naučte sa rýchlo zastavť motor.
• Kosačku používajte len na účel, na ktorý bola navrhnutá, a to na kosenie a zber trávy. Akékol'vek iné použitie môže mat' za následok poškodenie stroja. Príklady nesprávneho použitia môžu zahrňať, ale nie sú obmedzené len na:
• prepravu osôb, detí alebo zvierat na stroji;
• prepravu iným strojom;
• používanie stroja na t'ahanie alebo tlačenie nákladov;
• používanie stroja na zber lístia alebo úlomkov;
• používanie stroja na strihanie živých plotov alebo na kosenie inej vegetácie než trávy;
• používanie stroja viac než jednou osobou;
• používanie čepele na iných než trávnatých povrchoch.

- Nikdy nedovol'te, aby deti alebo osoby, ktoré neboli oboznámené s týmito pokynmi používali kosačku. Miestne nariadenia môžu obmedzovat' vek obsluhy.

- K o s a čku nikdy nepoužívajte: - ak stoja v blízkosti osoby, hlavne deti alebo zvieratá; - ak obsluha požila liek alebo látky, ktoré môžu znížit' - jej schopnost' reagovat' a sústredit' sa.

- Berte do úvahy, že obsluha alebo používateľ je zodpovedný za nehody alebo riziká vzniknuvšie vo vzt’ahu k ostatným osobám alebo k ich majetku.

- Obsluha musí absolvovať zodpovedajúce školenie týkajúce sa používania, nastavovania a obsluhy tohto zariadenia, vrátane zakázaných úkonov.

Príprava

• P o čas kosenia vždy používajte pevnú obuv a dlhé nohavice. Zariadenie neobsluhujte, pokial' ste bosí alebo máte sandále.
• Dôkladne skontrolujte miesto používania zariadenia a odstráňte všetky predmety, ako sú kamene, hračky, palice a drôty, ktoré by zariadenie mohlo vymrštiť.

• VÝSTRAHA – benzín je veľmi horľavý.

• palivo skladujte v nádobách špeciálne navrhnutých na tento účel;
• palivo doplňajte v exteriéri a počas doplňania paliva nefajčite;
• palivo doplňajte pred naštartovaním motora. Nikdy nesnímajte uzáver palivovej nádrže ani nepridávajte benzín, pokial' motor beží, alebo pokial' je motor horúci;
• pokiaľ dôjde k rozliatiu benzínu, nepokúšajte sa naštartovat' motor, ale stroj preneste do dostatočnej vzdialenosti od miesta rozliatia a zabráňte vzniku zdroja zapálenia, a to až dokiaľ sa benzínové výpary nerozptylia;
• uzáver palivovej nádrže a nádoby bezpečne nasad'te naspät'.

- Pred používaním vždy vizuálne skontrolujte a presvedčte sa, že čepele, skrutky čepelí a montážna zostava rezného náradia nie sú opotrebované alebo poškodené. Aby ste zachovali vyváženie, vymieňajte naraz celú zostavu opotrebovaných alebo poškodených čepelí a skrutiek.

- Pravidelne vykonávajte kontrolu, aby ste sa uistili, že všetky blokovania spúšt'ania a ovládacie prvky na kontrolu prítomnosti obsluhy fungujú správne.

Prevádzka

- Motor neprevádzkujte v uzavretom priestore, kde môže dôjst' k nahromadeniu nebezpečných výparov oxidu uholnatého.

- Nepoužívajte zariadenie, keď ste unavení, chorí alebo pod vplyvom alkoholu alebo iných omamných látok.

- Výstraha! Nepoužívajte kosačku na trávu, keď existuje riziko vznietenia.

- Odporúča sa obmedzit dobu činnosti, aby sa minimalizovalo riziko vyplývajúce z pôsobenia hluku a vibrácií.

- Dávajte pozor pri používaní kosačky na trávu na svahoch a blízko útesov, priekop alebo násypov.

- Koste iba pri dennom svetle alebo pri dobrom umelom osvetlení.

- P o k i a l'je to možné, vyhnite sa prevádzkovaniu zariadenia v mokrej tráve.

- Na svahoch vždy zaujmite stabilný postoj.

- Pri zmene smeru na svahoch dávajte maximálny pozor.

- Pri pohybe smerom dozadu alebo pri t'ahaní kosačky k sebe dávajte maximálny pozor.

• Čepel'(e) zastavte pred sklopením kosačky kvôli prenosu cez netrávnaté miesta a pred prenášaním kosačky na a z miesta kosenia.
• Kosačku niky nepoužívajte, pokial' sú poškodené jej chrániče, alebo bez namontovaných bezpečnostných zariadení, napríklad vychyľovačov a/alebo lapačov trávy.
• Upozornenie: Kosačka na trávu sa nesmie používat' bez namontovaného kompletného lapača trávy alebo samozatváracieho krytu vyprázdňovacieho otvoru.
• N e m e ñte nastavenia regulátora motora ani maximál otáčky motora.
• Nevykonávajte zmenu ani nezasahujte do žiadneho pevného nastavenia ovládania rýchlosti otáčok motora.
• Je zakázané zasahovat' do bezpečnostných systémov alebo funkcií kosačky alebo ich vyraďovat' z činnosti.
• Pred naštartovaním motora vyrad'te všetky čepele a spojky pohonu.
• Motor naštartujte bezpečne podľa pokynov, pričom nohu majte v dostatočnej vzdialenosti od čepele(í).
• K o s a čku nesklápajte pri štartovaní motora.
• Nespúšťajte motor, pokial’ stojíte pred vyprázdňovacím žľabom.
• Ruky ani nohy nestrkajte do blízkosti alebo pod rotujúce časti. Počas celej doby zabezpečte, aby sa vyprázdňovací otvor nezanášal.
• Nikdy pri spustenom motore kosačku nezdvíhajte ani neprenášajte.

• Zastavte motor a odpojte drôt zapaľovacej sviečky, presvedčte sa, že všetky pohyblivé časti sa úplne zastavili a pokial' je kosačka vybavená klúčikom, klúčik vyberte:

• pred odstránemím zablokovania alebo čistením žl'abu;

• pre vykonávaním kontroly, čistenia alebo prácou na kosačke;
• po narazení na cudzí predmet. Pred opätovným naštartovaním a prevádzkovaním kosačky skontrolujte kosačku z pohladu poškodenia a opravte ju;
• ak kosačka začne neštandardne vibrovať (okamžite skontrolujte).

- Zastavte motor a odpojte drôt zapal'ovacej sviečky, presvedčte sa, že všetky pohyblivé časti sa úplne zastavili a pokial' je kosačka vybavená klúčikom, klúčik vyberte:

• vždy, ked' kosačku opúštate;
• pred doplnením paliva.

- Počas dobehu motora uberte sýtič a ak je motor vybavený uzatváracím ventilom, v závere kosenia vypnite prívod paliva.

- Kosačku používajte jedine na účel, pre ktorý bola navrhnutá, a to na kosenie a zber trávy. Akékol'vek iné použitie môže mat' za následok poškodenie stroja.

• Všetky skrutky, svorníky a matice musia byt' utiahnuté, aby sa zabezpečil bezpečný prevádzkový stav zariadenia.

• Zariadenie nikdy neskladujte s benzínom v nádrži vo vnútri budovy, kde sa výpary môžu dostat' k otvorenému ohňu alebo iskre.

• Motor nechajte vychladnút' pred uskladnením do akéhokol'vek uzatvoreného priestoru. Pred uskladnením kosačku vyčistite a vykonajte na nej údržbu.

• Na zníženie rizika vzniku požiaru motor, tlmič, priestor na batériu a priestor na skladovanie benzínu majte čisté od trávy, listov alebo prílišného množstva maziva.
• Lapač trávy často kontrolujte z pohl'adu opotrebovania alebo poškodenia.
• Opotrebované alebo poškodené súčasti z ne bezpečnostných dôvodov vymeňte.
• Ak musíte vyprázdnit' palivovú nádrž, vykonajte to vonku.
• Nesprávna údržba, použitie nekonformných náhradných komponentov alebo odstránenie či úprava bezpečnostných komponentov môžu poškodit' kosačku a vážne zranit' obsluhu.
• Používajte len odporúčané nože a náhradné diely od výrobcu. Použitie neoriginálnych dielov môže poškodit' zariadenie a zranit' obsluhu. Kosačku udržiavajte v dobrom pracovnom stave.
• Ak zariadenie na zastavenie noža nepracuje, požiadajte servisné stredisko o pomoc.

Preprava a manipulácia

- Ak so strojom manipulujete, zdvíhate ho, prepravujete ho alebo ho nakláňate, musíte:

• používat' hrubé pracovné rukavice;
• uchopit'stroj v bodoch, ktoré poskytujú bezpečné uchopenie, pričom zohl'adnite hmotnosť a jej rozloženie;
• využit vhodný počet osôb vzhľadom na hmotnosť stroja a charakteristiky vozidla alebo miesta, kde bude uložený alebo prenesený.

- Počas prepravy stroj bezpečne upevnite lanami alebo ret'azami.

VÝSTRAHA: Nedotýkajte sa rotujúcej čepele.

VÝSTRAHA: Palivo dopĺňajte na dobre vetranom

mieste a pri zastavenom motore.

3. POPIS SÚČASTÍ (Obr. 1, Obr. 2, Obr. 3, Obr. 4)

Obsahuje

A: Kl'úč na zapal'ovaciu sviečku

4. TECHNICKÉ ÚDAJE

Model PLM4630N2 PLM4631N2 PLM4632N PLM5130N
Typ motora	Séria B&S 675EXi, ReadyStart	Séria B&S 675EXi, ReadyStart	Séria B&S 750EX, ReadyStart	Séria B&S 750EX, ReadyStart
S vlastným pohonom Nie Áno	Áno Áno
Zdvihový objem motora 163 cm ^3		163 cm ^3	161 cm ^3	161 cm ^3
Menovitý výkon	2,6 kW	2,6 kW	2,5 kW	2,5 kW
Šírka čepele	460 mm	460 mm	460 mm	510 mm
Menovité otáčky	2800/min.	2800/min.	2800/min.	2800/min.
Objem palivovej nádrže	1,0 l	1,0 l	1,0 l	1,0 l
Objem olejovej nádrže	0,47 l	0,47 l	0,6 l	0,6 l
Objem lapača trávy	60 l	60 l	60 l	65 l
Čistá hmotnosť	30 kg	32,5 kg	35 kg	38 kg
Nastavenie výšky	25 – 70 mm,8 nastavení	25 – 70 mm,8 nastavení	25 – 70 mm,8 nastavení	25 – 70 mm,8 nastavení

Model	PLM4630N2	PLM4631N2	PLM4632N	PLM5130N
Garantovaná úroveň akustického tlaku v polohe používatel'a (podl'a EN ISO 5395-1 Príloha F a EN ISO 5395-2, EN ISO 4871)	84,3 dB (A)(K=3 dB (A))	84,3 dB (A)(K=3 dB (A))	83,9 dB (A)(K=3 dB (A))	85,7 dB (A)(K=3 dB (A))
Meraná úroveň akustického výkonu	94,0 dB (A)K=1,80 dB (A)	94,0 dB (A)K=1,80 dB (A)	94,3 dB (A)K=1,80 dB (A)	95,9 dB (A)K=2,16 dB (A)
Garantovaná úroveň akustického výkonu (podl'a 2000/14/ES)	96 dB (A)	96 dB (A)	96 dB (A)	98 dB (A)
Vibrácie (podl'a EN ISO 5395-1 Príloha G a EN ISO 5395-2)	5,42 m/s2K=1,5 m/s2	5,42 m/s2K=1,5 m/s2	6,69 m/s2K=1,5 m/s2	5,91 m/s2K=1,5 m/s2

5. MONTÁŽ

5-1 MONTÁŽ SKLÁPACEJ RUKOVÄTI

1. Pomocou skrutky, podložky a poistného otočného gombíka upevnite spodnú rukovát' na konzolu rukováti. (Obr. 5)
2. Zdvihnite dve blokovacie páky a pripojte hornú a spodnú rukovát'. (Obr. 6)
3. Zatlačením zatvorte blokovaciu páku, čím dôjde k zablokovaniu rukoväti v prevádzkovej polohe. (Obr. 7)
4. Nastavte napnutie otáčaním uzamykacej matice; použite na to vhodný klúč. (Obr. 8)
5. Kábel umiestnite ponad tyčku rukoväte. Pomocou káblovej svorky ho prichytte okolo strednej časti spodnej rukoväti tak, aby bol kábel prichytený okolo vonkajšej časti rukoväti. (Obr. 9, Obr. 10) V opačnom prípade môže byt' kábel zovretý pri otváraní/zatváraní zadného krytu.

5-2 NASTAVENIE SPRÁVNEHO UHLA

1) Potiahnutím otvorte blokovaciu páku.
2) Otočením hornej rukoväti vycentrovanej v prevode na nastavenie uhla nastavte správny uhol v rozsahu -15° až 15° (3 polohy: -15°/0°/15°), ako je to znázornené na Obr. 11.
3) Stlačením zatvorte blokovaciu páku a spojte spodnú a hornú rukovát'.

5-3 MONTÁŽ A DEMONTÁŽ LAPAČA TRÁVY

Pokial' chcete páčku uvoľniť z ozubenia, vyviňte na ňu tlak smerom von. Výšku nastavte posunutím páčky dopredu alebo dozadu. (Obr. 16 a článok 7-9)

6. FUNKCIE

Štandardnú funkciu týchto kosačiek možno prispôsobit' v závislosti na účele používania:

Z kosačky so zadným zberaním na:

1. mulčovaciu kosačku alebo
2. kosačku s bočným vyprázdňovaním.
   Čo je mulčovanie?

Počas mulčovania je tráva odseknutá v rámci jedného pracovného kroku, následne je najemno posekaná a vrátená do trávnika ako prírodné hnojivo.

Tipy pre kosenie s mulčovaním:

• Vykonajte bežné kosenie 2 cm s ciel'om dosiahnuť 6 cm až 4 cm výšku trávy.
• Použite ostrý rezný nôž.
• Nekoste mokrú trávu.
• Nastavte max. rýchlost' otáčok motora.
• Koste pri pohybe pracovným krokom.
• Pravidelne čistite mulčovací klin, vnútornú stranu skrine a pohyblivú čepel'.

Naštartovanie

6-1 Prispôsobenie na mulčovaciu kosačku

VÝSTRAHA: Len so zastaveným motorom a nehybným rezným nástrojom.

6-2 Prestavenie na kosenie s bočným vyprázdňovaním

Len ked' sú motor a rezná zostava nehybné!

1. Zdvihnite zadný kryt a demontujte lapač trávy.
2. Namontujte mulčovací klin.
3. Odomknite uzamykací mechanizmus. (Obr. 20A)
4. Zdvihnite bočnú klapku pre bočné vyprázdňovanie. (Obr. 20B)
5. Na podperný kolík bočnej klapky namontujte bočný vyprázdňovací kanál pre bočné vyprázdňovanie. (Obr. 21)
6. Znížte bočnú klapku – klapka spočíva na bočnom vyprázdňovacom kanáli. (Obr. 22)

6-3 Kosenie s lapačom trávy

VÝSTRAHA: Jedine so zastaveným motorom a nou kosačkou.

Motor prevádzkujte v spojení s benzínom a olejom podľa pokynov uvedených v samostatnom návode na obsluhu motora, ktorý je priložený k vašej kosačke. Pokyny si starostlivo prečítajte. (Obr. 23, Obr. 24, Obr. 25, Obr. 26)

VÝSTRAHA: Benzín je veľmi horľavý. Palivo skladujte v kontajneroch špeciálne navrhnutých na tento účel.

Palivo doplňajte iba v exteriéri a pred spustením motora; počas doplňania ani manipulácie s palivom nefajčite. Uzáver palivovej nádrže nesnímajte a benzín nedolievajte nikdy počas chodu motora alebo keď je motor horúci. Pokiaľ dôjde k rozliatiu benzínu, nepokúšajte sa naštartovat’ motor, ale stroj preneste do dostatočnej vzdialenosti od miesta rozliatia a zabráňte vzniku zdroja zapálenia, a to až dokiaľ sa benzínové výpary nerozptýlia. Všetky uzávery palivových nádrží a nádrží na palivo bezpečne nasadťe naspäť.

VÝSTRAHA: Palivovú nádrž nikdy nedopĺňajte v

interiéri, pri spustenom motore alebo ak ste nenechali motor vychladnúť počas doby aspoň 15 minút od jeho spustenia.

7-2 SPUSTENIE MOTORA A ZARADENIE ČEPELE

1. Jednotka je vybavená gumenou pätkou, ktorá sa nachádza nad koncom zapal'ovacej sviečky.
   Presvedčte sa, že kovová slučka na konci drôtu zapal'ovacej sviečky (vo vnútri gumenej pätky) je bezpečne utiahnutá ku kovovému hrotu zapal'ovacej sviečky.

2. Pri štartovaní studeného alebo zohriateho motora otočte páčku sýtiča kdekol'vek medzi polohy „” a
   „„. Pri obsluhe otočte páčku sýtiča do polohy „„(Obr. 27)

3. Stojac za jednotkou uchopte rukovät's ovládaním brzdy a držte ju oproti hornej rukoväti, ako je to znázornené na Obr. 28.

4. Uchopte rukovät' štartéra, ako je to znázornené na Obr. 28, a silno ju potiahnite. Po naštartovaní motora ju pomaly vrát'te do skrutky vodiaceho prvku lanka.

Pokiaľ chcete zastaviť motor a čepel’, uvoľnite rukoväť s ovládaním brzdy.

Motor naštartujte bezpečne podl'a pokynov, pričom nohu majte v dostatočnej vzdialenosti od čepele.

Kosačku nesklápajte pri štartovaní motora. Kosačku štartujte na rovnom povrchu bez výskytu vysokej trávy alebo prekážok.

Zabráňte styku rúk a nôh s rotujúcimi súčasťami. Nespúšťajte motor, pokial’ stojíte pred vyprázdňovacím otvorom.

Počas prevádzky pevne oboma rukami držte rukovät's ovládaním brzdy.

POZNÁMKA: Pokial' počas prevádzky uvoľníte rukovät's ovládaním brzdy, dôjde k zastaveniu motora a tým aj prevádzky kosačky.

VÝSTRAHA: Aby nedošlo k neúmyselnému spusteniu kosačky, kosačka je vybavená brzdou motora,
ktorá sa musí potiahnuť dozadu, aby bolo možné
naštartovat' motor. Ked' sa páčka ovládania motora
uvoľní, musí sa vrátit' do svojej pôvodnej polohy, pričom v
tomto bode sa motor automaticky vypne.

POZNÁMKA: Brzda motora (rukovät' brzdy):

Túto páčku použite na zastavenie motora. Po uvoľnení tejto páčky sa motor a nož automaticky zastavia. Ak chcete kosit', držte túto páčku v pracovnej polohe. Pred začatím kosenia niekoľkokrát skontrolujte páčku spustenia/zastavenia, aby ste sa uistili, že pracuje správne. Uistite sa, že sa napínacie lanko dá plynulo ovládat' (t.j. žiadnym spôsobom sa nezachytáva ani neskrúca).

7-4 ZASTAVENIE MOTORA

UPOZORNENIE: Po vypnutí motora sa bude

čepel' ešte niekol'ko sekúnd otáčat'.

1. Pokial' chcete zastavit' motor a čepel', uvol'nite ruková't s ovládaním brzdy. (Obr. 29)
2. Odpojte a uzemnite drôt zapaľovacej sviečky, ako je to uvedené v samostatnom návode na obsluhu motora, čím zabránite náhodnému naštartovaniu počas doby, kedy je zariadenie ponechané bez dozoru.

7-5 SPOJENIE PRE AUTOMATICKÝ POHYB

Pre PLM4631N2

Uchopte rukovät' ovládania vlastného pohonu; kosačka sa automaticky pohne dopredu pri rýchlosti asi 3,6 km/h (Obr. 30); pokial' uvol'níte rukovät' ovládania vlastného pohonu, kosačka sa zastaví.

Kosačka je vybavená systémom nastavenia rýchlosti, ktorým dokážete nastaviť 3 rýchlosti v rozsahu 3,0 km/h až 4,5 km/h.

Poloha „: poloha pre najpomalší pohyb; Poloha „: poloha pre najrýchlejší pohyb. (Obr. 31)

Vykonajte to nasledujúcim spôsobom:

1. Uvol'nite rukovät' ovládania vlastného pohonu, a to dokiaľ sa kosačka nebude pohybovať dopredu.
2. Nastavte vami požadovanú správnu rýchlost'. (Obr. 31)
3. Uchopte rukovät' ovládania vlastného pohonu a pokračujte v kosení. (Obr. 30)

UPOZORNENIE: Vaša kosačka je navrhnutá na trávy na plochách pri obytných budovách, ktorej do 250 mm.

Nepokúšajte sa kosit' nezvyčajne vysokú suchú alebo mokrú trávu (napr. pastviny) alebo kopy suchého lístia. Na plošine kosačky sa môžu usádzat' úlomky, alebo môže dôjst' ku kontaktu s motorom s dôsledkom možného rizika požiaru.

7-6 AKO DOSIAHNUŤ NAJLEPŠIE VÝSLEDKY POČAS KOSENIA

Vyčistite trávnik od úlomkov. Z trávnika odstráňte kamene, triesky, drôty alebo d'alšie cudzie predmety, ktoré by mohli byť kosačkou náhodne odhodené ktorýmkol'vek smerom a ktoré mohli spôsobit' vážne osobné poranenia obsluhy a ostatných, ako aj poškodenie majetku a okolitých objektov. Nekoste mokrú trávu. Na dosiahnutie účinného kosenia nekoste mokrú trávu, pretože má tendenciu pril'nút na spodnú časť plošiny a zabraňovať v správnom kosení kúskov trávy. Koste na dĺžku nie viac ako 1/3 dĺžky trávy. Odporúčaná výška rezu pre kosenie je 1/3 dĺžky trávy. Rýchlost' pohybu po zemi je potrebné nastavit' tak, aby boli odseknuté kúsky rovnomerne roztrúsené do trávnika. Hlavne pre t'ažké kosenie hustej trávy môže byt' potrebné použit' jednu za najnižších rýchlostí s cieľom dosiahnuť čisté dobré kosenie. Pri kosení vysokej trávy bude potrebné vykonat' kosenie trávnika v dvoch fázach, pričom v prípade druhého kosenia dôjde k zníženiu čepele o d'alšiu 1/3 a možno kosit' aj v inom smere, ako ste kosili prvýkrát. Mierne prekrývanie pásov kosenia pri každom prechode kosačkou taktiež dopomôže vyčistiť zabudnuté zvyšky z trávnika. Kosačka by mala byt' vždy prevádzkovaná pri plne otvorenom sýtiči s cieľom dosiahnut' najlepší rez a umožnit' najefektívnejšie kosenie. Vyčistite spodnú stranu plošiny. Po každom použití vyčistite spodnú stranu plošiny kosačky s cieľom zabrániť koseniu trávy, ktorá by zabránila správnemu mulčovaniu. Kosenie lístia. Prínosom pre váš trávnik môže byt' aj kosenie lístia. Pri kosení lístia sa presvedčte, že lístie je suché a neleží na trávniku vo veľmi hrubej vrstve. Pred kosením nečakajte, kým zo stromov opadne všetko lístie.

VÝSTRAHA: Po narazení na cudzí predmet zastavte motor. Od zapal'ovacej sviečky odpojte drôt, dôkladne skontrolujte kosačku z pohl'adu poškodenia a poškodenie opravte pred opätovným naštartovaním a prevádzkovaním kosačky. Nadmerné vibrácie kosačky počas prevádzky indikujú poškodenie. Jednotka by mala byt' čo najskôr skontrolovaná a opravená.

7-7 LAPAČ TRÁVY

V hornej časti lapača trávy je indikátor hladiny, ktorý ukazuje, či je lapač prázdny alebo plný (Obr. 32, Obr. 33):

Ak je miesto otvoru indikátora veľmi špinavé, indikátor sa v takom prípade nebude nafukovat'; okamžite vyčist'te miesto otvoru indikátora.

7-8 PLOŠINA

Spodná strana plošiny kosačky by mala byť vyčistená po každom použití, aby sa zabránilo usadzovaniu zvyškov trávy, lístia, špiny a d'alších materiálov. Pokial' umožníte hromadeniu zvyškov, podporíte tak vznik hrdze a korózie, a taktiež zabránite správnemu mulčovaniu. Plošinu môžete vyčistiť sklopením kosačky a oškriabaním dočista pomocou vhodného nástroja (skontrolujte, že ste najprv odpojili drôt zapaľovacej sviečky).

7-9 POKYNY PRE NASTAVENIE VÝŠKY

UPOZORNENIE: Nikdy na kosačke

nevykonávajte žiadne úpravy bez toho, aby ste ju najprv zastavili a odpojili drôt zapal'ovacej sviečky.

UPOZORNENIE: Pred zmenou výšky kosenia

Vaša kosačka je vybavená centrálnou páčkou nastavenia výšky, ktorá ponúka 8 výškových polôh.

Najnižšia poloha: 25 mm (poloha 1), najvyššie nastavenie: 70 mm (poloha 8).

1. Pred vykonaním zmeny výšky kosenia zastavte kosačku a odpojte drôt zapal'ovacej sviečky.
2. Centrálna páčka nastavenia výšky ponúka 8 rôznych výškových polôh. (Obr. 34)

Pokial' chcete zmeniť výšku rezu, stlačte páčku nastavenia smerom ku kolesu a posuňte nahor alebo nadol na zvolenú výšku.

8. POKYNY PRE ÚDRŽBU

ZAPAL'OVACIA SVIEČKA

Používajte jedine originálnu náhradnú sviečku. Na dosiahnutie najlepších výsledkov vymieňajte zapaľovaciu sviečku raz za 100 hodín používania.

BRZDOVÉ SEGMENTY

U servisného zástupcu nechajte pravidelne skontrolovať a/alebo vymenit' brzdové segmenty, pričom na výmenu sa smú použit' len originálne diely.

9. POKYNY PRE MAZANIE

UPOZORNENIE: PRED VYKONÁVANÍM

SERVISU ODPOJTE ZAPAL'OVACIU SVIEČKU.

1. KOLESÁ – všetky gulôčkové ložiská všetkých kolies namažte l'ahkým olejom aspoň raz za sezónu.
2. MOTOR – pokyny pre mazanie nájdete v návode na obsluhu motora.

10. ČISTENIE

UPOZORNENIE: Motor neumývajte hadicou.

Voda môže poškodit' motor a znečistit' palivový systém.

1. Plošinu kosačky utrite dosucha tkaninou.
2. Hadicou umyte spodnú časť plošiny kosačky naklonením kosačky tak, aby zapaľovacia sviečka bola hore.

10-1 VZDUCHOVÝ ČISTIČ MOTORA

UPOZORNENIE: Nedovol'te, aby špina alebo

prach zaniesli penový prvok vzduchového filtra. Servis (vyčistenie) prvku vzduchového filtra motora sa musí vykonávat' po 25 hodinách štandardného kosenia. Servis penového prvku sa musí vykonávat' pravidelne, pokial' sa kosačka používa v suchých prašných podmienkach.

ČISTENIE VZDUCHOVÉHO FILTRA

1. Odskrutkujte skrutku. (Obr. 35 pre PLM4632N a PLM5130N)
2. Nadvihnite výčnelok na kryte filtra. (Obr. 36 pre PLM4630N2 a PLM4631N2)
3. Demontuje kryt filtra.
4. Prvok filtra umyte v saponátovej vode.

1. Prvok filtra nechajte vyschnút' na vzduchu.
2. Na penový filter kvapnite niekol'ko kvapiek oleja SAE30 a dôkladne stlačte s cieľom odstrániť prebytočný olej.
3. Filter nainštalujte.
4. Zatvorte kryt filtra.

POZNÁMKA: Filter vymeňte ak je roztrhnutý, poškodený, alebo ak ho nemožno vyčistit'.

10-2 REZNÁ ČEPEL'

UPOZORNENIE: Pred prácou na reznej čepeli odpojte a uzemnite drôt zapal'ovacej sviečky s cieľom predíst' náhodnému spusteniu motora. Ruky si chráňte používaním hrubých rukavíc alebo handry, ktorou uchopíte čepele. Kosačku prevráťte, ako je to uvedené v samostatnom návode na obsluhu motora. Odskrutkujte šesthrannú skrutku a podložku pridržiavajúcu čepel' a adaptér čepele ku kl'ukovému hriadel'u motora. Z kl'ukového hriadel'a demontujte čepel' a adaptér.

VÝSTRAHA: Adaptér čepele pravidelne kontrolujte z pohl'adu prasklín, a to hlavne ak narazíte na cudzí predmet. V prípade potreby vymeňte.

Kvôli dosiahnutiu najlepších výsledkov by mala byť čepel' ostrá. Čepel' možno opätovne naostrit' po jej demontovaní buď brúsením alebo pilníkovaním reznej hrany, a to pri čo najlepšom zachovaní pôvodného skosenia čepele. Je nesmierne dôležité, aby ste každú reznú hranu obrúsili o rovnaké množstvo materiálu, aby ste tak predišli nevyváženosti čepele. Nesprávne vyváženie čepele bude mat' za následok nadmerné vibrácie s dôsledkom eventuálneho poškodenia motora a kosačky. Po naostrení čepel' dôkladne vyvážte. Vyváženie čepele možno skontrolovat' jej vyvážením na skrutkovači s okrúhlou

Pred opätovným namontovaním čepele a adaptéra čepele na jednotku namažte klukový hriadel' motora a vnútorný povrch adaptéra čepele l'ahkým olejom. Adaptér čepele nainštalujte na klukový hriadel'. Pozrite si Obr. 37. Čepel' umiestnite tak, aby číslo súčiastky smerovalo od adaptéra. Nad čepel' uložte podložku a vložte šesthrannú skrutku. Šest'hrannú skrutku utiahnite na hodnotu krútiaceho momentu uvedenú nižšie.

10-3 MONTÁŽNY KRÚTIACI MOMENT PRE ČEPEL'

Stredná skrutka 40 Nm – 50 Nm na zaistenie bezpečnej činnosti vašej jednotky. Všetky matice a skrutky musia byt' pravidelne kontrolované z pohl'adu správneho utiahnutia. Po dlhodobom používaní, hlavne v podmienkach piesčitej pôdy, dôjde k opotrebovaniu čepele a k strate časti jej pôvodného tvaru. Dôjde z redukovaniu účinného kosenia a čepel' bude potrebné vymenit'. Vymeňte jedine za výrobne schválenú náhradnú čepel'. Možné poškodenie v dôsledku stavu nevyváženia čepele nie je v zodpovednosti výrobcu.

Pri výmene čepele musíte použit' originálny typ vyznačený na čepeli (MAKITA 263001451 pre PLM4630N2/PLM4631N2/PLM4632N, MAKITA 263002552 pre PLM5130N) (pokial' si chcete objednat' čepel', spojte sa so svojim miestnym predajcom, alebo zavolajte na našu spoločnost'; pozrite si obálku dokumentu).

10-4 MOTOR

Pokyny ohľadne údržby motora nájdete v samostatnom návode na obsluhu motora.

Motorový olej používajte podľa pokynov v samostatnom návode na obsluhu motora dodávanom s vašou jednotkou. Pokyny si dôkladne prečítajte a dodržiavajte ich.

Servis vzduchového čističa v rámci štandardných podmienok vykonávajte podľa samostatného návodu na obsluhu motora.

V prípade veľmi prašných podmienok čistite stále po niekolkých hodinách. Slabý výkon motora a jeho zaplavenie sú príznakom toho, že by ste mali vykonat' servis vzduchového čističa.

Informácie o vykonávaní servisu vzduchového čističa nájdete v samostatnom návode na obsluhu motora, ktorý je súčast'ou balenia vašej jednotky.

Zapaľovaciu sviečku by ste mali vyčistiť a jej iskrište opätovne nastavit' raz za sezónu. Vykonat' výmenu zapaľovacej sviečky sa odporúča na začiatku každej sezóny kosenia; informácie o správnom type zapaľovacej sviečky a technické špecifikácie o iskrišti nájdete v návode na obsluhu motora.

Motor pravidelne čistite pomocou tkanina alebo kefy.

Chladiaci systém (miesto skrine ventilátora) udržiavajte v čistote, aby ste zabezpečili správnu cirkuláciu vzduchu, ktorá je dôležitá pre výkon a životnosť motora. Z oblasti tlmiča výfuku odstraňujte trávu, špinu a horľavé úlomky.

11. POKYNY PRE USKLADNENIE (MIMO SEZÓNY)

Pokiaľ chcete pripraviť kosačku na skladovanie, vykonajte nasledujúce kroky.

uzatvorených miestnostiach, v blízkosti otvoreného ohňa a podobne. Nefajčite! Benzínové výpary môžu spôsobit' výbuch alebo požiar.

b) Naštartujte motor a nechajte ho bežat', dokial' sa nespotrebuje všetok benzín a nezastaví sa motor.
c) Zapaľovaciu sviečku demontujte. Pomocou plechovky na olej nalejte do spaľovacej komory asi 20 ml oleja. Pohybovaním štartérom v spaľovacej komore rovnomerne naneste olej. Namontujte zapaľovaciu sviečku.

1. Kosačku dôkladne vyčistite a namažte, ako je to opísané v časti „POKYNY PRE MAZANIE“.
2. Aby ste predišli korózii, sečné náradie mierne namažte.
3. Kosačku uskladnite na suchom a pred mrazom chránenom mieste, mimo dosahu neoprávnených osôb.

UPOZORNENIE: Pre uskladnením kosačky musí

motor úplne vychladnút'.

POZNÁMKA:

• Pri uskladnení akéhokol'vek typu elektrického zariadenia v nevetranej kôlni alebo v kôlni na uskladnenie materiálu.
• Pozornost' by ste mali venovat' ochrane zariadenia pred hrdzou. Pomocou l'ahkého oleja alebo silikónu namažte zariadenie, hlavne káble a pohyblivé súčasti.
• Dávajte pozor, aby ste neohli alebo neskrútili káble.
• P o k i a l'dôjde k odpojeniu lanka štartéra od vodiaceho prvku lanka na rukoväti, odpojte a uzemnite drôt zapaľovacej sviečky, stlačte rukoväť ovládania čepele a pomaly vytiahnite z motora lanko štartéra. Lanko štartéra zasuňte do skrutky vodiaceho prvku lanka na rukoväti.

Preprava

Vypnite motor a nechajte ho vychladnút. Potom odpojte kábel zapaľovacej sviečky a vyprázdnite palivovú nádrž podľa pokynov v príručke motora. Pri tlačení kosačky cez prekážku dávajte pozor, aby nedošlo k ohnutiu alebo poškodeniu sečného náradia.

1. RIEŠENIE PROBLÉMOV

PROBLÉM MOŽNÁ PRÍČINA NÁPRAVA
Motor nenaštartuje.	Škrtiaca klapka nie je v správnej polohe pre aktuálne pretrvávajúce podmienky.	Posuňte škrtiacu klapku do správnej polohy.
	Palivová nádrž je prázdna.	Palivovú nádrž naplňte palivom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Prvok vzduchového čističa je špinavý.	Prvok vzduchového čističa vyčistite: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Zapaľovacia sviečka je uvoľnená.	Zapaľovaciu sviečku utiahnite na hodnotu krútiaceho momentu 25 – 30 Nm.
	Drôt zapaľovacej sviečky je uvoľnený alebo odpojený od sviečky.	Drôt zapaľovacej sviečky nainštalujte na zapaľovaciu sviečku.
	Iskrište zapaľovacej sviečky nie je správne nastavené.	Nastavte iskrište tak, aby štrbina medzi elektródami bola 0,7 až 0,8 mm.
	Zapaľovacia sviečka je chybná.	Nainštalujte novú sviečku so správne nastaveným iskrišťom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Karburátor je zaplavený palivom.	Demontujte prvok vzduchového čističa a tahajte nepretržite lanko štartéra, dokial' sa karburátor sám nevyčistí; následne nainštalujte prvok vzduchového čističa.
	Chybný modul zapaľovania.	Spojte sa so servisným zástupcom.
Je t’ažké naštartovat’ motor, alebo motor stráca výkon.	Špina, voda alebo uschnutá palivová nádrž.	Palivovú nádrž vypusťte a vyčistite. Nádrž naplňte čistým, čerstvým palivom.
	Vetrací otvor na uzávere palivovej nádrže je upchaný.	Vyčistite alebo vymeňte uzáver palivovej nádrže.
	Prvok vzduchového čističa je špinavý.	Prvok vzduchového čističa vyčistite.
Motor pracuje nepravidelne.	Zapaľovacia sviečka je chybná.	Nainštalujte novú sviečku so správne nastaveným iskrišťom: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Iskrište zapaľovacej sviečky nie je správne nastavené.	Nastavte iskrište tak, aby štrbina medzi elektródami bola 0,7 až 0,8 mm.
	Prvok vzduchového čističa je špinavý.	Prvok vzduchového čističa vyčistite: pozrite si NÁVOD NA OBSLUHU MOTORA.
Voľnobeh motora je slabý.	Prvok vzduchového čističa je špinavý.	Prvok vzduchového čističa vyčistite: pozrite si NÁVOD NA OBSLUHU MOTORA.
	Vetracie štrbiny na plášti motora sú zablokované.	Zo štrbín odstráňte úlomky.
	Chladiace rebrá a vzduchové prechody pod skriňou ventilátora motora sú zablokované.	Z chladiacich rebier a vzduchových prechodov odstráňte úlomky.
Motor pri vysokých otáčkach vynecháva.	Štrbina medzi elektródami zapaľovacej sviečky je veľmi malá.	Nastavte iskrište tak, aby štrbina medzi elektródami bola 0,7 až 0,8 mm.
Motor sa prehrieva.	Tok chladiaceho vzduchu je obmedzený.	Odstráňte všetky úlomky zo štrbín v plášti, skrine ventilátora a vzduchových prechodov.
	Nesprávna zapaľovacia sviečka.	Nainštalujte pôvodnú zapaľovaciu sviečku a chladiace rebrá na motore.
Kosačka neštandardne vibruje.	Rezná zostava je uvoľnená.	Utiahnite čepel’.
	Rezná zostava je nevyvážená.	Čepel' vyvážte.

13. OCHRANA ŽIVOTNÉHO PROSTREDIA

Pokial' chcete po dlhodobom používaní stroja stroj vymenit' za iný, nevyhadzujte ho do domového odpadu, ale ho zneškodnite environmentálne bezpečným spôsobom.

14. VYHLÁSENIE O ZHODE V RÁMCI ES

Len pre krajiny Európy

Vyhlásenie o zhode v rámci ES je do tohto návodu na používanie zahrnuté ako Príloha A.

ČESKY

Nejnižší poloha: 25 mm (poloha 1), nejvyšší poloha: 70 mm (poloha 8).
