РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PLM4630N2 MAKITA

BG Бензинова косачка за трева Оригинално ръководство за експлоатация

HR Benzinska kosilica za travu Originalni priručnik s uputama

ПРЕДОСТЕРЕЖЕНИЕ: Периодически

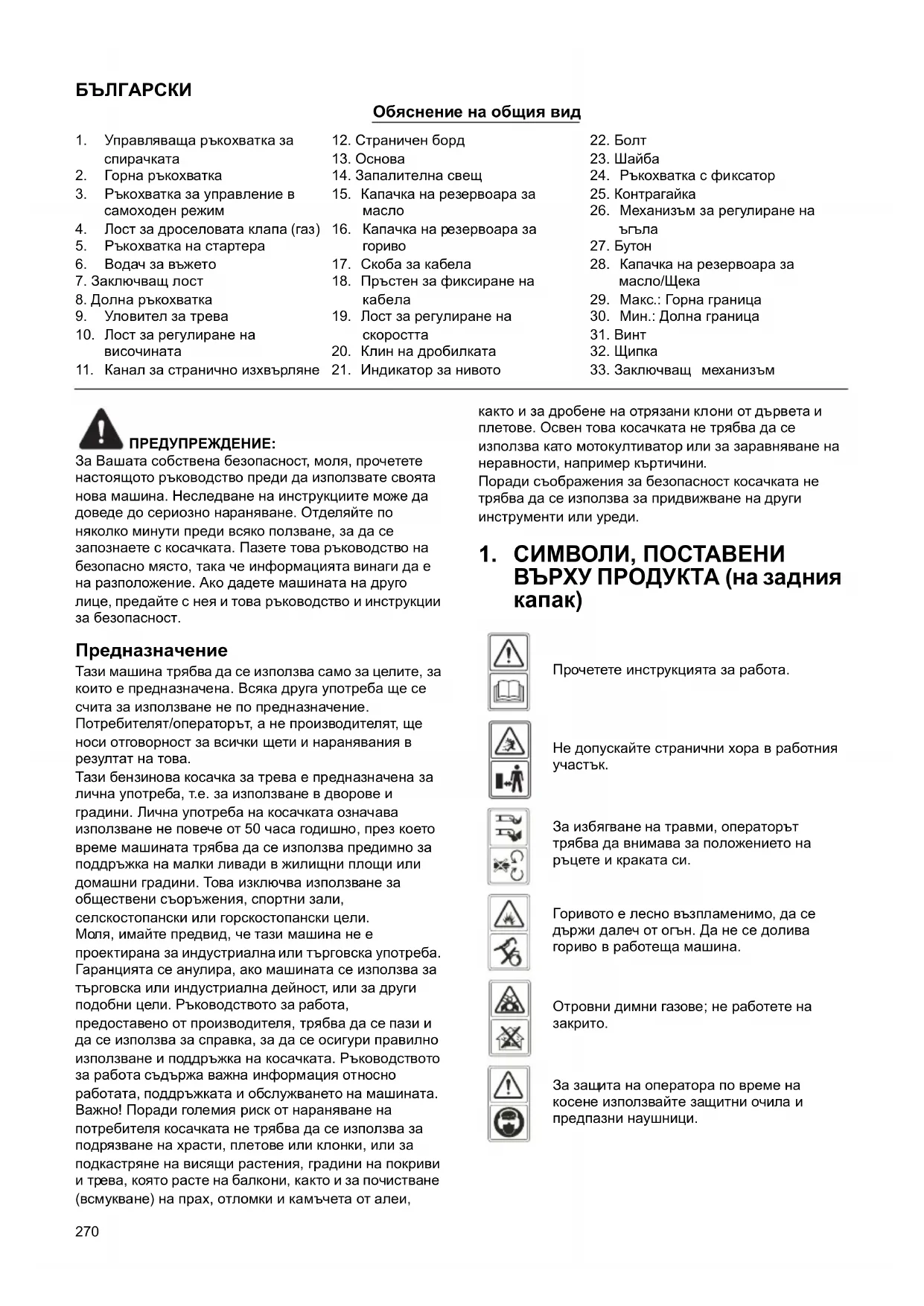

Обяснение на общия вид

1. Управляваща ръкохватка за спирачката	12. Страничен борд	22. Болт
	13. Основа	23. Шайба
2. Горна ръкохватка	14. Запалителна свещ	24. Ръкохватка с фиксатор
3. Ръкохватка за управление в самоходен режим	15. Капачка на резервоара за масло	25. Контрагайка
4. Лост за дроселовата клапа (газ)	16. Капачка на резервоара за гориво	26. Механизъм за регулиране на ъгъла
5. Ръкохватка на стартера		27. Бутон
6. Водач за въжето	17. Скоба за кабела	28. Капачка на резервоара за масло/Щека
7. Заключващ лост	18. Пръстен за фиксиране на кабела	29. Макс.: Горна граница
8. Долна ръкохватка		30. Мин.: Долна граница
9. Уловител за трева	19. Лост за регулиране на скоростта	31. Винт
10. Лост за регулиране на височината	20. Клин на дробилката	32. Щипка
11. Канал за странично изхвърляне	21. Индикатор за нивото	33. Заключващ механизмъм

ПРЕДУПРЕЖДЕНИЕ:

За Вашата собствена безопасност, моля, прочетете настоящото ръководство преди да използвате своята нова машина. Неследване на инструкциите може да доведе до сериозно нараняване. Отделяйте по няколко минути преди всяко ползване, за да се запознаете с косачката. Пазете това ръководство на безопасно място, така че информацията винаги да е на разположение. Ако дадете машината на друго лице, предайте с нея и това ръководство и инструкции за безопасност.

Предназначение

Тази машина трябва да се използва само за целите, за които е предназначена. Всяка друга употреба ще се счита за използване не по предназначение.

Потребителят/операторът, а не производителят, ще носи отговорност за всички щети и наранявания в резултат на това.

Тази бензинова косачка за трева е предназначена за лична употреба, т.е. за използване в дворове и градини. Лична употреба на косачката означава използване не повече от 50 часа годишно, през което време машината трябва да се използва предимно за поддръжка на малки ливади в жилищни площи или домашни градини. Това изключва използване за обществени съоръжения, спортни зали,

селскостопански или горскостопански цели. Моля, имайте предвид, че тази машина не е проектирана за индустриална или търговска употреба. Гаранцията се анулира, ако машината се използва за търговска или индустриална дейност, или за други подобни цели. Ръководството за работа,

предоставено от производителя, трябва да се пази и да се използва за справка, за да се осигури правилно използване и поддръжка на косачката. Ръководството за работа съдържа важна информация относно работата, поддръжката и обслужването на машината.

Важно! Поради големия риск от нараняване на потребителя косачката не трябва да се използва за подрязване на храсти, плетове или клонки, или за подкастряне на висящи растения, градини на покриви и трева, която расте на балкони, както и за почистване (всмукване) на прах, отломки и камъчета от алеи,

както и за дробене на отрязани клони от дървета и плетове. Освен това косачката не трябва да се използва като мотокултиватор или за заравняване на неравности, например къртичини.

Поради съображения за безопасност косачката не трябва да се използва за придвижване на други инструменти или уреди.

1. СИМВОЛИ, ПОСТАВЕНИ ВЪРХУ ПРОДУКТА (на задния капак)

Прочетете инструкцията за работа.

За избягване на травми, операторът трябва да внимава за положението на ръцете и краката си.

Горивото е лесно възпламенимо, да се държи далеч от огън. Да не се долива гориво в работеща машина.

Отровни димни газове; не работете на закрито.

За защита на оператора по време на косене използвайте защитни очила и предпазни наушници.

По време на ремонт, извадете запалителната свещ, след което извършете ремонта в съответствие с инструкцията за работа.

Внимание: Двигателят е горещ.

ПРЕДУПРЕЖДЕНИЕ: При използване на

бензинови инструменти, за намаляване на риска от сериозни травми и/или повреждане на устройството, трябва да се спазват общи правила за безопасност, включително посочените по-долу. Преди работа с инструмента прочетете всички инструкции и ги запазете за бъдещи справки.

машината създава епектромагнитно поле. В някои случаи това поле може да предизвика смущения в активни или пасивни медицински имплантати. За намаляване на риска от сериозни или смъртоносни травми, преди пристъпване към работа с машината, се препоръчва лицата с медицински имплантати да се консултират с лекар и с производителя на имплантата.

Обучение

• Прочетете инструкциите внимателно. Запознайте се с органите за управление и правилата за правилна експлоатация на оборудването. Научете се как да спирате машината бързо.

• Използвайте косачката за трева само по предназначение, т.е. за косене и събиране на трева. Всякаква друга употреба може да бъде опасна и да предизвика повреждане на машината. Примерите за неправилна употреба могат да включват (но без да се ограничават само до следното):

• транспортиране на хора, деца или животни върху машината;

• превозване с машината;
• използване на машината за теглене или бутане на товари;
• използване на машината за събиране на листа или боклуци;
• използване на машината за кастрене на огради или рязане на други растения освен трева;
• употреба на машината от повече от един човек;

• използване на ножа върху други повърхности освен трева.

• Никога не допускайте деца или лица, незапознати с инструкциите, да използват косачката за трева. Местните закони могат да предвиждат ограничения за възрастта на оператора.

• Не използвайте косачката за трева:

- в близост до хора (особено деца) или домашни любимци; - ако работещият с машината е взел лекарства или вещества, които могат да влияят на способността му да реагира и да се концентрира.

• Не забравяйте, че операторът/потребителят носи отговорност за инциденти или опасни ситуации с други лица или тяхната собственост.
• Операторите трябва да преминат надлежно обучение относно използването, настройката и работата на машината, включително и относно забранените действия с нея.

Подготовка

• По време на косене винаги носете здрави обувки и дълги панталони. Не работете с оборудването боси или обути с открити сандали.
• Внимателно инспектирайте зоната, където ще се използва машината и махнете всички предмети, например камъни, играчки, пръчки и кабели, които могат да бъдат изхвърлени от машината.

• ПРЕДУПРЕЖДЕНИЕ - Бензинът е лесно възпламеним.

• съхранявайте горивото в контейнери, специално предназначени за тази цел;

• зареждайте с гориво само на открыто и не пушете по време на зареждане;
• доливайте гориво преди да пуснете двигателя в ход. Никога не сваляйте капачката на резервоара за гориво и не доливайте гориво при работещ или горещ двигател;
• при раз ливане на бензин, не предприемайте опити за пускане на двигателя в ход, а изведете машината от участька на разлива и не допускайте възникване на запалителни източници, докато бензиновите пари не се разсеят;

• закрепете сигурно капачките на резервоара и контейнера за гориво.

• Заменете неизправните шумозаглушители.

• Преди използване, винаги извършвайте визуална проверка за следи от износване или повреда на ножовете и болтовете на режещия възел. За да не допуснете нарушаване на баланса, заменяйте износените или повредени ножове и болтове.
• Проверявайте редовно дали функционират правилно всички блокировки за стартиране и механизми за недопускане на работа без присъствие на оператор.

Експлоатация

• Не включвайте двигателя в затворени пространства, където е възможно натрупване на опасни димни газове, съдържащи въглероден оксид.
• Не използвайте машината, ако сте уморени, болни или под въздействието на алкохол или други упойващи вещества.
• Предупреждение! Не използвайте косачката, когато има опасност от мълнии.

• Препоръчително е да се сведе до минимум времето на работа на косачката, за да се сведат до минимум шумът и вибрациите.

• Бъдете внимателни, когато използвате косачката по наклонени повърхности, близо до стръмни места, канавки или насипи.

• Косете само на дневно или добро изкуствено осветление.
• По възможност избягвайте използване на оборудването в мокра трева.
• Винаги внимавайте да сте стъпили здраво, когато сте върху наклон.
• Придвижвайте се ходом, никога не тичайте.
• За к олесни ротационни машини, косенето на наклонени терени се извършва винаги напречно, никога по посока нагоре-надолу по склона.
• Бъдете изключително внимателни, когато сменяте посоката при работа върху наклон.
• Не косете прекомерно стръмни склонове.
• Бъдете изключително внимателни, когато се движите назад или теглите косачката за трева към себе си.
• Сп рете ножа/ножовете, ако се налага косачката да бъде наклонена за транспорт, при прекосяване на повърхности, различни от трева, и когато пренасяте косачката за трева към и от участька за косене.
• Никога не работете с косачка за трева с повредени предпазители или без обезопасяващи устройства, например дефлектори и/или уловител за трева.
• Внимание: Косачката не трябва да се използва без колектор за трева и без самозатварящ се предпазител на изпускателния отвор.
• Не променяйте настройките за управление на двигателя и не повишавайте оборотите му.
• Не променяйте и не регулирайте запечатаните средства за управление на скоростта на двигателя.
• Обезопасителната система и функциите на косачката не трябва да се модифицират или изключват.
• Преди пускане на двигателя в ход изключете съединителите на ножовете и задвижването.
• Внимателно пуснете двигателя в ход, съгласно инструкциите, като държите краката си достатъчно далеч от ножа/ножовете.
• Не накланяйте косачката за трева при пускане на двигателя в ход.
• Не пускайте двигателя в ход, докато стоите пред изходния ръкав.
• Не поставяйте ръце или крака в близост до или под въртящи се части. В нито един момент не заставайте пред изходния ръкав.
• Никога не повдигайте или носете косачка за трева с работещ двигател.
• Спрете двигателя и прекъснете проводника на запалителната свещ, уверете се, че движещите се части са в пълен покой, а ако е поставен ключ - извадете го:
• преди почистване на блокиране или задръствания в изходния ръкав;
• преди проверка, почистване или работа по косачката за трева;
• след удар върху външен обект. Преди повторно пускане в ход и експлоатация, проверете косачката за трева за повреди и извършете необходимия ремонт;
• ако косачката за трева започне да вибрира ненормално (проверете незабавно).

- Спрете двигателя и прекъснете проводника на запалителната свещ, уверете се, че движещите се части са в пълен покой, а ако е поставен ключ - извадете го:

- когато оставяте косачката за трева без наблюдение;

- преди зареждане с гориво.

- Намалете оборотите при изключване на двигателя; ако двигателят е оборудван с отсекателен клапан, след края на косенето прекъснете захранването с гориво.

- Използвайте косачката за трева само по предназначение, за косене и събиране на трева. Всякаква друга употреба може да бъде опасна и да предизвика повреждане на машината.

Поддръжка и съхранение

• За да сте сигурни, че оборудването е в добро работно състояние, поддържайте всички гайки, болтове и винтове здраво затегнати.
• Никога не съхранявайте оборудване с бензин в резервоара в затворено помещение, до което може да достигне открит пламък или искри.
• Оставяйте двигателя да изстине, преди да прибирате машината в затворено помещение. Извършвайте поддръжка и почистване на косачката преди прибране за съхранение.
• За намаляване на опасността от пожар, поддържайте двигателя, шумозаглушителя, отделението за акумулатора и участька за съхранение на гориво чисти от трева, листа или прекомерно натрупване на смазка.
• Често проверявайте уловителя за трева за износване или влошено състояние.
• За осигуряване на безопасност заменяйте износените или повредени части.
• При необходимост от източване на резервоара за гориво, това трябва да се извършва на открито.
• Неправилната поддръжка, използването на неподходящи резервни части, свалянето и модифицирането на обезопасителните компоненти може да повредят косачката или да доведат до сериозни наранявания на оператора.
• Използвайте само препоръчаните от производителя ножове и резервни части. Използване на неоригинални части може да повреди машината и да нарани оператора. Поддържайте косачката в изправно състояние.
• Ако устройството за спиране на ножа не работи, моля, обърнете се за помощ към оторизиран сервис.

Транспортиране и манипулиране

- Винаги когато се налага работа по машината, вдигане, транспортиране или накланяне, вие трябва:

• да носите здрави работни ръкавици;
• да хващате машината за места, в които тя може да бъде държана безопасно, вземайки предвид теглото й и разпределението му;
• да използвате нужния брой хора в съответствие с теглото на машината, характеристиките на превозното средство и мястото, в което тя трябва да бъде поставена или откъдето трябва да бъде взета.

- По време на транспортиране закрепвайте машината здраво с въжета или вериги.

ПРЕДУПРЕЖДЕНИЕ: Зареждането с гориво

се извършва в добре проветрено помещение при спрян двигател.

1. ТЕХНИЧЕСКИ ДАННИ

1. Закрепете долната ръкохватка на скобата за дръжка с болта, шайбата и ръкохватката с фиксатор. (Фиг. 5)
2. Вдигнете двата заключващи лоста, за да свържете горната и долната ръкохватка. (Фиг. 6)
3. Избутайте лостовете, за да заключите ръкохватките в положение за работа. (Фиг. 7)

A: Ключ за запалителната свещ

1. Регулирайте натягането, като завиете контрагайката с подходящ гаечен ключ. (Фиг. 8)
2. Поставете кабела над тръбата на ръкохватката. Закрепете го около средата на долната дръжка с кабелна скоба и се уверете, че кабельт е прикрепен около външната страна на дръжката. (Фиг. 9, Фиг. 10) В противен случай кабельт може да се прищипе при отваряне/затваряне на задния капак.

1) Издърпайте заключващите лостове в позиция отворено.
2) Завъртете горната ръкохватка по механизма за регулиране на ъгъла, за да промените ъгъла между -15° и +15° (3 възможни позиции: -15°/0°/+15°), както е показано на Фиг. 11.
3) Натиснете заключващите лостове в затворено положение, за да свържете долната и горната ръкохватки.

1. Монтаж: Вдигнете задния капак и закачете колектора за трева в задната част на косачката. (Фиг. 12, Фиг. 13, Фиг. 14)
2. За демонтиране: Хванете и повдигнете задния капак, извадете уловителя за трева.

Приджете ръкохватката на стартера от двигателя към водача за въжето. (Фиг. 15)

5-5 ВИСОЧИНА НА ОТКОСА

Приложете налягане навън, за да освободите лоста от рейката. Придвижете лоста напред или назад, за да регулирате височината. (Фиг. 16 и виж също т. 7-9)

6. ФУНКЦИЯ

В зависимост от предназначението, тези косачки за трева могат да бъдат преоборудвани от обичайната си функция

От косачка със задно събиране в:

1. Косачка с дробилка или
2. Косачка със странично изхвърляне.

Какво представлява мулчирането?

При мулчиране тревата се отязва при един работен ход, след което фино се надробява и връща обратно върху тревната площ под формата на естествен тор.

Съвети за косене с мулчиране:

• Обикновено косене с макс. 2 см от 6 см до 4 см височина на тревата.
• Да се използва остър режещ нож.
• Да не се коси мокра трева.
• Задайте макс. скорост на двигателя.
• Движението да се осъществява само с работен темп.
• Ре довно да се почиства клинът за мулчиране, вътрешната страна на корпуса и ножът за косене.

Начало на операцията

6-1 Преоборудване в косачка с мулчиране

ПРЕДУПРЕЖДЕНИЕ: Само когато двигателят и ножът са напълно спрели.

1. Повдигнете задния капак и свалете уловителя за трева.

2. Придвижете с натиск клина за мулчиране към основата. Фиксирайте клина за мулчиране с бутона в отвора на основата. (Фиг. 17, Фиг. 18)

3. Спуснете отново задния капак. (Фиг. 19)
4. Повдигнете страничния борд и свалете канала за странично изхвърляне.

6-2 Реконфигуриране за косене със странично изхвърляне

Само когато двигателят и ножът са

напълно спрели!

1. Повдигнете задния капак и свалете колектора за трева.
2. Монтирайте на клина на дробилката.
3. Отключете заключващия механизмъм. (Фиг. 20А)
4. Вдигнете страничния борд за странично изхвърляне. (Фиг. 20В)
5. Монтирайте страничния канал за странично изхвърляне към опорния палец на страничния борд. (Фиг. 21)
6. Спуснете ст раничния борд. Той ляга върху канала за странично изхвърляне. (Фиг. 22)

6-3 Косене с уловител за трева

ПРЕДУПРЕЖДЕНИЕ: Само когато двигателят

и ножът са напълно спрели.

За косене с колектора за трева свалете клина на дробилката и канала за странично изхвърляне и монтирайте колектора за трева.

1. Сваляне на клина за мулчиране.

2. Повдигнете задния капак и свалете клина за мулчиране.

3. Сваляне на страничния канал за странично изхвърляне.

4. Пов дигнете страничния борд и свалете канала за странично изхвърляне.

5. Страничният борд автоматично затваря отвора за изхвърляне със силата на пружинен полепнала механизмъм.

6. Редовно почиствайте страничния борд и отвора за изхвърляне от трева и мръсотия.

7. Монтирайте колектора за трева.

8. За монтаж: Вдигнете задния капак и закачете колектора за трева в задната част на косачката.

9. За демонтаж: Хванете и вдигнете задния капак. Свалете колектора за трева.

7. ИНСТРУКЦИИ ЗА РАБОТА

Заредете двигателя с бензин и масло в съответствие с инструкциите, посочени в отделното ръководството за двигателя, опаковано с косачката. Прочетете инструкциите внимателно. (Фиг. 23, Фиг. 24, Фиг. 25, Фиг. 26)

ПРЕДУПРЕЖДЕНИЕ: Бензинът е лесно

възпламеним.

Съхранявайте горивото в контейнери, специално предназначени за тази цел.

Зареждайте с гориво само на открито, преди да пуснете двигателя в ход и не пушете по време на зареждане или работа с гориво.

Никога не сваляйте капачката на резервоара за гориво и не доливайте гориво при работещ или горещ двигател.

При разливане на бензин, не предприемайте опити за пускане на двигателя в ход, а изведете машината от участька на разлива и не допускайте възникване на запалителни източници, докато бензиновите пари не се разсеят.

Преди накланяне на косачката за трева за обслужване на ножа или източване на маслото, източете горивото от резервоара.

ПРЕДУПРЕЖДЕНИЕ: Никога не зареждайте

резервоара за гориво в затворено помещение, при работещ двигател, или ако двигателят не е оставен да изстине за поне 15 минути след работа.

1. Запалителната свещ е снабдена с гумена защитна капачка; уверете се, че металлата примка в края на проводника на запалителната свещ (под гумената капачка) е надеждно прикрепена към металния край на свещта.
2. Когато стартирате студен или топъл двигател, включете лоста на смукача между позиции “☐” и “☐”. При работа включете лоста на смукача в положение “☐”. (Фиг. 27)
3. Като стоите зад уреда, хванете управляващата ръкохватка за спирачката и я задръжте към горната ръкохватка, както е показано на Фиг. 28.
4. Хванете ръкохватката на стартера, както е показано на Фиг. 28, и рязко я изтеплете нагоре. След като двигателя запали спуснете бавно ръкохватката до водача на въжето.

Освободете управляващата ръкохватка за спирачката, за да спрете двигателя и ножа.

Внимателно пуснете двигателя в ход, съгласно инструкциите, като държите краката си достатъчно далеч от ножа.

Не накланяйте косачката за трева при пускане на двигателя в ход. Стартирайте косачката за трева върху хоризонтална повърхност, без висока трева или препятствия.

Дръжте ръцете и краката си далеч от въртящите се части. Не пускайте двигателя в ход, докато стоите пред изходния отвор.

7-3 РАБОТНИ ПРОЦЕДУРИ

По време на работа дръжте здраво управляващата ръкохватка за спирачката с две ръце.

ЗАБЕЛЕЖКА: Ако по време на работа

освободите управляващата ръкохватка за спирачката, двигателят ще спре и косачката ще преустанови работа.

неволното стартиране на косачката, тя е оборудвана със спирачка на двигателя, която трябва да се освободи, като се издърпа назад, за да може двигателят да стартира. Когато лостът за управление на двигателя бъде освободен, той трябва да се върне в първоначално положение, като в този момент двигателят се изключва автоматично.

(ръкохватка за спиране): Използвайте лоста, за да спрете двигателя. Когато освободите лоста, двигателят и ножът спират автоматично. За да косите, задръжте лоста в положение за работа. Преди да започнете да косите, проверете няколко пъти лоста за стартиране/спиране, за да се уверите, че действа правилно. Уверете се, че жилото се движи плавно, т.е. не е закачено или прегънато ня къде.

ВНИМАНИЕ: Ножът продължава да се върти в продължение на няколко секунди след спиране на двигателя.

1. Освободете управляващата ръкохватка за спирачката, за да спрете двигателя и ножа. (Фиг. 29)
2. Прекъснете и заземете проводника за запалителната свещ, съгласно инструкциите в отделното ръководство за двигателя, за да предотвратите случайно самопроизволно стартиране на оборудването.

7-5 САМОХОДЕН РЕЖИМ

3a PLM4631N2

Хванете ръкохватката за управление в самоходен режим, косачката ще се движи напред автоматично с около 3,6 км/ч (Фиг. 30), освободете ръкохватката за управление в самоходен режим и косачката ще спре.

Косачката е оборудвана със система за регулиране на скоростта, чрез която можете да зададете 3 скорости на движение - от 3,0 км/ч до 4,5 км/ч.

Позиция “💡”: най-бавна; Позиция “💡”: най-бърза. (Фиг. 3 1 )

Процедурата е както следва:

1. Освободете ръкохватката за управление в самоходен режим и изчакайте, докато косачката спре да се движи напред.
2. Задайте скоростта, която сте избрали. (Фиг. 31)
3. Стиснете ръкохватката за управление в самоходен режим, за да продължите с косенето. (Фиг. 30)

ВНИМАНИЕ: Вашата косачка е конструирана за косене на обикновена трева с височина не повече от 250 мм.

Не се опитвайте да косите извънредно висока трева или мокра трева (напр. пасище), или купчини сухи листа. Възможно е частици да се натрупат върху рамата на косачката или да се допират до ауспуха, което е потенциална опасност от пожар.

Почиствайте площите от препятствия. Убедете се, че в ливадата няма камъни, пръчки, жици или други чужди тела, които може случайно да бъдат изхвърлени от косачката в някоя посока и да наранят сериозно работещия с нея или други хора, както и да нанесат щети на имущество и околните предмети. Не косете мокра трева. За по-ефикасно косене не косете мокра трева, защото тя има склонност да полепва отделу на рамата и да пречи на движението при косене. Не косете повече от 1/3 от дължината на тревата. Препоръчва се косене на 1/3 от дължината на тревата. Скоростта на движение по ливадата трябва да се регулира, така че отрязаната трева да се разполага равномерно. При трудно косене на гъста трева може да се наложи работа с най-ниски скорости, за да се постигне чисто и гладко косене. При косене на дълга трева може да се наложи да косите с две преминавания, сваляйки ножа с още 1/3 от дължината при второто преминаване, и възможно чрез косене по различна схема. Малко застъпване при всяко преминаване подпомага постигането на чисто и гладко косене. Косачката трябва винаги да работи с пълна газ за постигане на най-добри резултати при косене и най-висока ефикасност. Почистете рамата отделу. Непременно почиствайте отделу режещата рама след всяка употреба, за да не се натрупва трева, което ще пречи на правилната обработка. Косене на листа. Косенето на листа може да е от полза за ливадата ви. При косене на листа проверявайте дали те са сухи, и че не са на прекалено дебел слой върху ливадата. Не изчаквайте всички листа да опадат от дърветата, преди да косите.

ПРЕДУПРЕЖДЕНИЕ: Ако усетите удар с чужд обект, спрете двигателя. Прекъснете проводника към запалителната свещ, внимателно проверете косачката за евентуални повреди и ги отстранете, преди отново да я пуснете в ход и да пристъпите към работа.

Прекомерната вибрация на косачката по време на работа е индикация за повреда. Инструментът трябва да бъде внимателно проверен и ремонтиран.

7-7 УЛОВИТЕЛ ЗА ТРЕВА

Има индикатор за нивото в горната част на колектора за трева, който показва дали колекторът е празен или пълен (Фиг. 32, Фиг. 33):

- Индикаторът за нивото се надува, ако колекторът не е пълен по време на работа. (Фиг. 33)

- Ако колекторът е пълен, индикаторът се свива. След като това стане, спрете работа незабавно и изпразнете колектора. Уверете се, че е чист и мрежата не е задръстена. (Фиг. 32)

ВАЖНО

Ако мястото на отвора за индикатора е много мръсно, индикаторът няма да се надува. В такъв случай почистете отвора на индикатора незабавно.

7-8 OCHOBA

Долната страна на основата на косачката трябва да се почиства след всяка употреба, за да се предотврати натрупване на отрязани стръкчета трева, листа, замърсявания и други материали. Ако бъде допуснато натрупване на такива замърсявания, това би улеснило възникването на ръжда и корозия и може да възпрепятства правилното мулчиране. Основата може да бъде почистена с накланяне на косачката и изстъргване с подходящ инструмент (убедете се, че запалителната свещ е изключена).

ВНИМАНИЕ: В никакъв случай не

извършвайте регулировки на косачката за трева без предварително да сте спрели двигателя и да сте прекъснали проводника към запалителната свещ.

ВНИМАНИЕ: Преди промяна на височината

на косене, спрете косачката и прекъснете проводника на запалителната свещ.

Вашата косачка е съоръжена с централен лост за регулиране на височината с 8 положения за височина.

Височината на ножа (спрямо земята) може да се регулира от 25 мм до 70 мм (в 8 позиции за височина).

(Фиг. 34)

Най-ниска позиция: 25 мм (позиция 1), най-висока позиция: 70 мм (позиция 8).

1. Преди да променяте височината на срязване спрете косачката и прекъснете проводника на запалителната свещ.

2. Централният лост за регулиране на височината предлага 8 различни положения за височина. (Фиг. 34)

За да промените височината на срязване, натиснете лоста за регулиране към колепото, като го придвижите нагоре/надолу до желаната височина.

Използвайте само оригинални запалителни свещи. За най-добри резултати заменяйте запалителната свещ на всеки 100 часа експлоатация.

НАКЛАДКИ НА СПИРАЧКАТА

Редовно проверявайте и сменяйте, ако е необходимо, накладките на спирачката на двигателя. За смяна трябва да се използват само оригинални резервни части.

1. КОЛЕЛА - Смазвайте сачмените лагери на всяко колело с леко масло поне веднъж в сезона.
2. ДВИГАТЕЛ - Следвайте инструкциите за смазване в ръководството за двигателя.

10. ПОЧИСТВАНЕ

Водата може да повреди двигателя или да замърси горивната система.

1. Изтрийте основата със суха тъкан.
2. Измийте долната страна на основата с маркуч, като наклоните косачката, така че запалителната свещ да е отгоре.

ВНИМАНИЕ: Не допускайте задръстване с

прах и замърсявания на пенестия елемент на въздушния филтър. Елементът на въздушния филтър на двигателя трябва да се обслужва (почиства) след всеки 25 часа нормално косене. Пенестият елемент трябва да се почиства редовно, ако косачката се използва в сухи, прашни условия.

1. Свалете винт а. (Фиг. 35 за PLM4632N и PLM5130N)
2. Повдигнете езичето на капака на филтъра. (Фиг. 36 за PLM4630N2 и PLM4631N2)
3. Свалете капака на филтъра.
4. Изперете филтърния елемент в сапунена вода. НЕ ИЗПОЛЗВАЙТЕ БЕНЗИН!
5. Изсушете филтърния елемент на въздух.
6. Капнете няколко капки масло SAE30 върху пенестия филтър и силно го стиснете, за да отстраните излишното масло.
7. Монтирайте филтъра обратно.
8. Затворете капака на филтъра.

ЗАБЕЛЕЖКА: Заменете филтъра ако е износен, протрит, скъсан, повреден или е невъзможно да бъде почистен.

10-2 РЕЖЕЩ НОЖ

ВНИМАНИЕ: За предотвратяване на

самопроизволно стартиране на двигателя се уверете, че сте прекъснали и заземили проводника на запалителната свещ преди работа по режещия нож. При необходимост от хващане на режещия нож, защитете ръцете си със здрави ръкавици или тъкан. Наклонете косачката, както е посочено в отделното ръководство за двигателя. Развийте шестограмния болт и шайбата, които прикрепват ножа и адаптера към коляновия вал на двигателя. Свалете ножа и адаптера от коляновия вал.

ПРЕДУПРЕЖДЕНИЕ: Периодично

проверявайте адаптера на ножа за пукнатини, особено в случай на удар върху външен обект. При необходимост го подменете.

За постигане на най-добри резултати ножът трябва да е остър. След като бъде демонтиран ножът може да се заточва с шмиргел или пила, за да се приладе на режещото острие ъгъл на заостряне, възможно най- близък до първоначалния. За да се предотврати разбалансиране е изключително важно всеки режещ нож да бъде еднакво заточен. Неправилното балансиране на ножовете води до прекомерни вибрации и може да предизвика повреждане на двигателя и косачката. Не забравяйте внимателно да балансирате ножа след заточване. Балансът на ножа може да бъде проверен върху облия ствол на отвертка, използван като ос. Отстранете метал от потежката страна, докато балансът се изравни. (Фиг. 37) Преди да сглобите отново ножа и адаптера на ножа в уреда, смажете коляновия вал на двигателя и вътрешната страна на адаптера на ножа с леко масло. Инсталирайте адаптера за ножа на коляновия вал. Виж Фиг. 37. Поставете режещия нож с номера на частта, обърнат към противоположната страна на адаптера. Подравнете шайбата над ножа и вмъкнете шестограмния болт. Притетнете шестограмния болт с посочения по-долу момент на затягане.

10-3 МОМЕНТ НА ЗАТЯГАНЕ НА НОЖА

Централен болт 40 Nm - 50 Nm, за да се осигури безопасна работа на уреда. Необходимо е периодично да се проверява затягането на Всички гайки и болтове. След продължителна употреба, особено в условия с песъчливи почни, ножът ще се износи и ще загуби част от първоначалната си форма. Ефективността на подрязване намалява и ножът трябва да се смени. За замяна използвайте единствено одобрени, фабрично произведени ножове. Производителят не носи отговорност за повреди, предизвикани от използване на ножове с неправилен баланс.

При замяна на нож е необходимо да използвате оригиналния тип, маркиран върху ножа (MAKITA 263001451 за PLM4630N2/PLM4631N2/PLM4632N, MAKITA 263002552 за PLM5130N) (за поръчка на ножове, моля, свържете се с местен търговец или ни се обадете по телефона (вижте информацията на корицата)).

10-4 ДВИГАТЕЛ

За инструкции по обслужване на двигателя виж отделното ръководство за експлоатация на двигателя.

Поддържайте маслото в двигателя в съответствие с инструкциите, посочени в отделното ръководство за двигателя, опаковано с машината.

Прочетете и спазвайте инструкциите внимателно.

Обслужвайте въздушния филтър съгласно указанията за нормални условия, посочени в отделното ръководство за двигателя. При изключително запрашени условия почиствайте филтъра на всеки няколко часа. Влошената работа на двигателя и "задавянето" обикновено са индикация за необходимост от почистване на въздушния филтър.

За обслужване на въздушния филтър виж отделното ръководство за двигателя, опаковано с машината.

Запалителната свещ трябва да се почиства и разстоянието между електродите да се регулира веднъж в сезона. Препоръчително е запалителната свещ да се заменя в началото на всеки сезон на косене; за правилния тип запалителна свещ и разстояние между електродите, проверете в ръководството за двигателя.

Редовно почиствайте двигателя с тъкан или четка. За осигуряване на циркулация на въздуха, която е от съществено значение за ефективността и експлоатационния живот на двигателя, поддържайте чиста охладителната система (участька на корпуса на вентилатора). Не допускайте натрупване на трева, замърсявания и запалими отломки от участька на шумозаглушителя.

За подготовка на косачката за съхранение трябва да се извърши следното:

1. Изпразнете резервоара след последното косене за сезона.

a) Изпразнете резервоара за горивото със смукателна помпа.

ВНИМАНИЕ: Не източвайте бензин в

затворено помещение, близо до открит огън и пр. Не пушете! Бензиновите пари могат да предизвикат експлозия или пожар.

b) Стартирайте двигателя и го оставете да работи, докато изразходва целия оставащ бензин и спре.
с) Извадете свещта. Използвайте масльонка, за да сложите около 20 мл масло в горивната камера. Завъртете стартера, за да разпределите равномерно маслото в горивната камера. Върнете свещта.

1. Почистете и смажете внимателно косачката, както е описано в "ИНСТРУКЦИИ ЗА СМАЗВАНЕ".
2. Ле ко смажете резачката, за да се избегне корозията.
3. Съхранявайте косачката в сухо, чисто и защитено от измръзване място, без достъп на външни хора.

ВНИМАНИЕ: Двигателят трябва да е напълно л, преди да съхраните косачката.

ЗАБЕЛЕЖКА:

• При съхраняване на оборудване с двигател в непроветрявано помещение или склад.
• Необходимо е да се вземат мерки за защита на оборудването срещу ръжда. Покрийте оборудването и най-вече кабелите и движещите се части със слой от тънко масло или силикон.
• Внимавайте да не прегъвате или пречупвате кабелите.
• В случай, че въжето на стартера се освободи от водача за въжето, прекъснете и заземете проводника на запалителната свещ, натиснете ръкохватката за управление на ножа и бавно изтеглете въжето на стартера от двигателя. Прекарайте въжето на стартера в болта на водача за въжето.

Транспортиране

Изключете двигателя и го оставете да се охлади. След това откачете кабела на запалителната свещ и изпразнете резервоара за гориво според инструкциите в ръководството за двигателя. Внимавайте да не деформирате или повредите ножа, когато бутате косачката над препятствия.

1. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ПРОБЛЕМ	ВЕРОЯТНА ПРИЧИНА	НАЧИН ЗА ОТСТРАНЯВАНЕ
Двигателят не пали.	Дроселовата клапа не е в необходимото положение за съществуващите условия.	Поставете дросеповата клапа в правилното положение.
	Резервоарът за гориво е празен.	Заредете резервоара с гориво: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ.
	Замърсен е елементът на въздушния филтър.	Почистете елемента на въздушния филтър: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ.
	Разхлабена е запалителна свещ.	Затегнете запалителната свещ с момент 25 - 30 Nm.
	Разхлабен е или е прекъснат проводник на запалителната свещ.	Свържете проводника със запалителната свещ.
	Растоянието между електродите на запалителната свещ е неправилно.	Регулирайте разстоянието между електродите на 0,7 - 0,8 мм.
	Дефектна запалителна свещ.	Инсталирайте нова свещ с правилно разстояние между електродите: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ.
	Карбураторът е “задавен” с гориво.	Свалете въздушния филтър и постоянно дърпайте въжето на стартера, докато карбураторът се самолочисти, след което монтирайте въздушния филтър обратно.
	Повреден запалителен модул.	Свържете се представителя за поддръжката.
Двигателят пали трудно или губи мощност.	Замърсяване, вода или старо гориво в резервоара.	Източете горивото и почистете резервоара. Заредете резервоара с чисто, прясно гориво.
	Задръстен е вентилационния отвор в капачката на резервоара за гориво.	Почистете или заменете капачката на резервоара за гориво.
	Замърсен е елементът на въздушния филтър.	Почистете елемента на въздушния филтър.
Неустойчива работа на двигателя.	Дефектна запалителна свещ.	Инсталирайте нова свещ с правилно разстояние между електродите: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ.
	Растоянието между електродите на запалителната свещ е неправилно.	Регулирайте разстоянието между електродите на 0,7 - 0,8 мм.
	Замърсен е елементът на въздушния филтър.	Почистете елемента на въздушния филтър: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ.
Неустойчив свободен ход на двигателя.	Замърсен е елементът на въздушния филтър.	Почистете елемента на въздушния филтър: виж РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ НА ДВИГАТЕЛЯ.
	Блокирани са вентилационните отвори в кожуха на двигателя.	Отстранете отломките от отворите.
	Блокирани са охлаждащите ребра и канали за въздух под корпуса на вентилатора на двигателя.	Отстранете замърсяването на охлаждащите ребра и каналите за въздух.
Двигателят прекъсва при високи обороти.	Твърде малко разстояние между електродите на запалителната свещ.	Регулирайте разстоянието между електродите на 0,7 - 0,8 мм.
Двигателят прегрява.	Недостатьчен поток на охлаждащ въздух.	Отстранете всички замърсявания от вентилационните отвори, корпуса на вентилатора и каналите за въздух.
	Неправилен тип запалителна свещ.	Монтирайте оригинална запалителна свещ и охлаждащи пластини на двигателя.
Ненормална вибрация на косачката.	Разхлабен режещ блок.	Затегнете режещия нож.
	Нарушен е балансът на режещия блок.	Балансирайте режещия нож.

13. ОКОЛНА СРЕДА

Ако след продължителна употреба експлоатационният живот на вашата машина изтече и тя трябва да бъде заменена, не я изхвърляйте в битовите отпадъци. Предайте я за обработка по безопасен за околната среда начин.

Само за европейски държави

ЕО декларацията за съответствие е приложена като

Андекс А към настоящото ръководство за експлоатация.

HRVATSKI

- Движете се само полека.

ВНИМАНИЕ: Косилката е конструирана да

14. ИЗЛАВА ЗА СООБРАЗНОСТ НА ЕС
