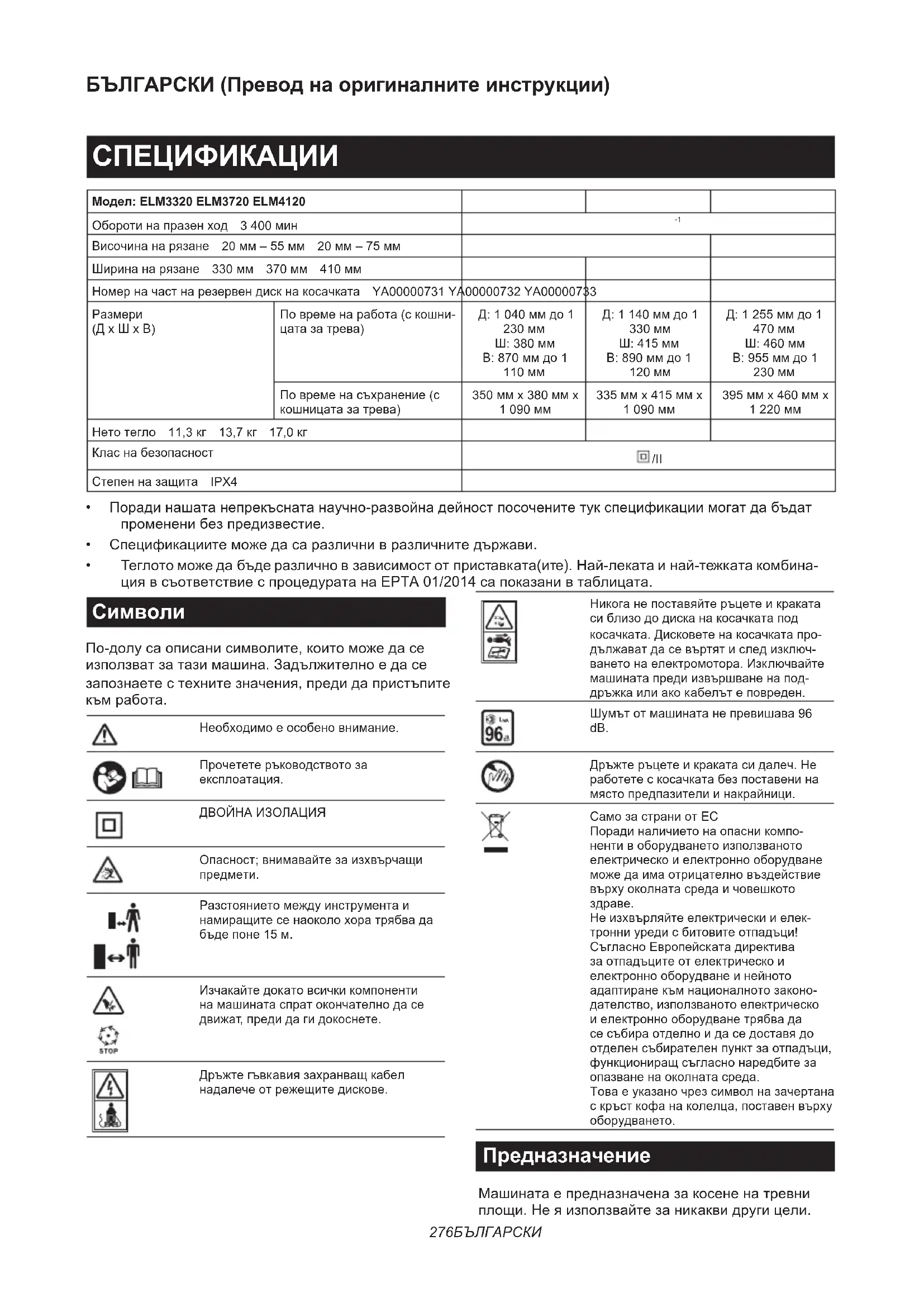

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ELM3720 MAKITA

- Поради нашата непрекъсната научно-развойна дейност посочените тук спецификации могат да бъдат променени без предизвестие.

- Спецификациите може да са различни в различните държави.

• Теглото може да бъде различно в зависимост от приставката(ите). Най-леката и най-тежката комбинация в съответствие с процедурата на ЕРТА 01/2014 са показани в таблицата.

СИМВОЛИ

По-долу са описани символите, които може да се използват за тази машина. Задължително е да се запознаете с техните значения, преди да пристъпите към работа.

Необходимо е особено внимание.

Прочетете ръководството за експлоатация.

ДВОЙНА ИЗОЛАЦИЯ

Опасност; внимавайте за изхвърчащи предмети.

Разстоянието между инструмента и намиращите се наоколо хора трябва да бъде поне 15 м.

Изчакайте докато всички компоненти на машината спрат окончателно да се движат, преди да ги докоснете.

Дръжте гъвкавия захранващ кабел надалече от режещите дискове.

Никога не поставяйте ръцете и краката си близо до диска на косачката под косачката. Дисковете на косачката про- дължават да се въртят и след изключ- ването на електромотора. Изключвайте машината преди извършване на под- дръжка или ако кабельт е повреден.

Шумът от машината не превишава 96 dB.

Дръжте ръцете и краката си далеч. Не работете с косачката без поставени на място предпазители и накрайници.

Само за страни от ЕС

Поради наличието на опасни компо- ненти в оборудването използваното електрическо и електронно оборудване може да има отрицателно въздействие върху околната среда и човешкото здраве.

Не изхвърляйте електрически и електронни уреди с битовите отпадъци! Съгласно Европейската директива за отпадъците от електрическо и електронно оборудване и нейното адаптиране към националното законодателство, използваното електрическо и електронно оборудване трябва да се събира отделно и да се доставя до отделен събирателен пункт за отпадъци, функциониращ съгласно наредбите за опазване на околната среда. Това е указано чрез символ на за чертана с кръст кофа на колелца, поставен върху оборудването.

Предназначение

Машината е предназначена за косене на тревни плюпи. Не я използвайте за никакви други цели.

Използването на машината за дейности, които не са по предназначение, може да доведе до опасна ситуация.

Захранване

Инструментът трябва да се включва само към захранване със същото напрежение, като посоченото на фирмената табелка и работи само с монофазно променливо напрежение. Той е с двойна изолация и затова може да се включва и в контакти без заземяване.

Ако захранващият кабел е повреден, той трябва да се смени от производителя или от негов сервизен представител, за да се избегне възникването на опасност.

За обществени електроразпределителни мрежи с ниско напрежение от 220 V до 250 V

Включването и изключването на електрически уреди води до колебания на напрежението. Използването на тази машина с неподходящо електрическо захранване може да има неблагоприятно влияние върху работата на други уреди. Може да се приеме, че ако импедансът на електрическата мрежа е равен или по-малък от 0,425 ома (за ELM3720) или 0,427 ома (за ELM4120), няма да има отрицателно влияние. Електрическият контакт, използван за тази машина, трябва да бъде защитен с предпазител или предпазен автоматичен прекъсвач с бавно задействане.

Шум

Приложим стандарт : EN IEC 62841-4-3

Модел Ниво на звуково налягане	Ниво на звукова мощност
	L_FA(dB(A))	Коефициентна неопределеност К (dB(A))	L_WA(dB(A))	Коефициентна неопределеност К (dB(A))
ELM3320 83 3 91,9 0,7
ELM3720 81 3 92,8 1,3
ELM4120 84 3 94,2 1,4

ЗАБЕЛЕЖКА: Обявената(ите) стойност(и) на шумовите емисии е(са) измерена(и) в съответствие със стандартни методи за изпитване и може да се използва(т) за сравняване на инструменти.

ЗАБЕЛЕЖКА: Обявеното(ите) стойност(и) на шумови емисии може да се използва(т) също и за предварителна оценка на вредното въздействие.

⚠ПРЕДУПРЕЖДЕНИЕ: Използвайте предпазни средства за слуха.

⚠ПРЕДУПРЕЖДЕНИЕ: Нивото на шума при работа с електрическия инструмент може да се различава от обявената(ите) стойност(и) в зависимост от начина на използване на инструмента, по-специално какъв детайл се обработка.

АПРЕДУПРЕЖДЕНИЕ: Задължително определете предпазни мерки за защита на оператора въз основа на оценка на риска в реални работни условия (като се вземат предвид всички етапи на работния цикъл, като например момента на изключване на инструмента, работата на празен ход, както и времето на задействане).

Вибрации

Общата стойност на вибрациите (сума от три осови вектора), определена съгласно EN IEC 62841-4-3:

Модел ELM3320

Ниво на вибрациите (a _n ): 2,5 м/с ^2 или по-малко Коефициент на неопределеност (K): 1,5 м/с ^2

Модел ELM3720

Ниво на вибрациите (a _n ): 2,5 м/с ^2 или по-малко Коефициент на неопределеност (K): 1,5 м/с ^2

Модел ELM4120

Ниво на вибрациите ( a_n ): 2,5 м/с ^2 или по-малко Коефициент на неопределеност (K): 1,5 м/с ^2

ЗАБЕЛЕЖКА: Обявената(ите) обща(и) стойност(и) на вибрациите е(са) измерена(и) в съответствие със стандартни методи за изпитване и може да се използва(т) за сравняване на инструменти.

ЗАБЕЛЕЖКА: Обявената(ите) обща(и) стойност(и) на вибрациите може да се използва(т) също и за предварителна оценка на вредното въздействие.

⚠ПРЕДУПРЕЖДЕНИЕ: Нивото на вибра- циите при работа с електрическия инструмент може да се различава от обявената(ите) стой- ност(и) в зависимост от начина на използване на инструмента, по-специално какъв детайл се обработва.
⚠ПРЕДУПРЕЖДЕНИЕ: Задължително определете предпазни мерки за защита на оператора въз основа на оценка на риска в реални работни условия (като се вземат предвид всички етапи на работния цикъл, като например момента на изключване на инструмента, работата на празен ход, както и времето на задействане).

Декларации за съответствие

Само за европейските страни

Декларациите за съответствие са включени в Анекс А към тази инструкция за употреба.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

Общи предупреждения за безопасност при работа с електрически инструменти

⚠ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения, инструкции, илюстрации и спецификации за безопасност, предоставени с този електрически инструмент. При неспазване на изброените по-долу инструкции има опасност от токов удар, пожар и/или тежко нараняване.

Запазете всички предупреждения и инструкции за справка в бъдеще.

Терминът "електрически инструмент" в предупрежденията се отнася за вашия инструмент (с кабел за включване в мрежата) или работещ на батерии (безжичен) електрически инструмент.

Безопасност в работната зона

1. Поддържайте работната зона чиста и добре осветена. Безпорядъкът и тъмнината предизвикват злополуки.
2. Не работете с електрически инструменти във взривоопасна среда, например при наличие на леснозапалими течности, газове или прах. Електрическите инструменти произвеждат искри, които могат да запалят прах или изпарения.
3. Когато работите с електрически инструмент, дръжте децата и наблюдателите настрана. Разсейването може да доведе до загуба на контрол.

1. Щепсельт на електрическия инструмент

трябва да съответства на контакта. В никакъв случай не правете промени по щепсела. Не използвайте адаптери за щепсела при работа със заземени електрически инструменти. Непромененият щепсел и съответстващият контакт намаляват риска от електрически удар.

1. Избягвайте допир на тялото до заземени повърхности като тръби, радиатори, стелажи и хладилници. Има по-голяма опасност от електрически удар, ако тялото ви е заземено.
2. Не излагайте електрическите инструменти на дъжд и влага. Проникването на вода в инструмента увеличава риска от електрически удар.
3. Не опъвайте захранващия кабел. Никога не носете инструмента за кабела и не дърпайте кабела, за да го изключите от контакта. Пазете кабела от топлина, масло, остри ръбове и подвижни части. Повреденият или усукан кабел увеличава риска от електрически удар.
4. Когато работите с електрически инструмент на открито, ползвайте удължител за работа на открито. Ползването на кабел за работа на открито намалява риска от електрически удар.
5. Ако се налага да работите на влажно място, ползвайте захранване със защита против остатъчен ток на разряд (RCD). Ползването на RCD намалява риска от електрически удар.
6. Винаги се препоръчва ползване на захранване с устройство за защитно изключване с номинален остатъчен ток до 30 mA.
7. Електрическите инструменти могат да създадат електромагнитни полета (EMF), които не са вредни за потребителя. Тези, които използват сърдечни стимулатори и други подобни медицински устройства обаче, трябва да се свържат с производителя на тяхното устройство и/или с лекар за съвет, преди да работят с този електрически инструмент.
8. Не докосвайте щепсела с голи ръце.
9. Ако кабелът е повреден, той трябва да се смени от производителя или негов представител, за да се избегне риск за безопасността.

Лична безопасност

1. Бъдете бдителни, внимавайте какво пра- вите и се уповавайте на здравия разум при работа с електрически инструменти. Не работете с електрически инструменти под влиянието на алкохол, наркотици или лекарства. Секунда невнимание при работа с електрически инструмент може да доведе до тежка телесна повреда.
2. Използвайте лични предпазни средства. Винаги носете предпазни средства за очите. Защитното оборудване като маска против прах, безопасни обувки, които не се пързалят, твърда шапка или защита против топлина, прилагани при подходящи условия, намаляват риска от нараняване.
3. Не допускайте неочаквано стартиране. Уверете се, че ключът е в положение

"Изключено", преди да свържете захранването и/или батериите, когато вземате или носите инструмента. Носенето на електрически инструменти с пръст, поставен на прекъсвача, и включенето на инструменти с включен прекъсвач предизвикват злополуки.

1. Преди да включите инструмента, махнете всички ключове, ползвани за регулиране. Ключ, който е останал закрепен за въртяща се част на електрически инструмент, може да причини тежка телесна повреда.
2. Не се пресягайте. По всяко време стойте стабилно на краката си. Така ще можете да контролирате по-лесно електрически инструмент в неочаквани ситуации.
3. Носете подходящо облекло. Не носете широки дрехи или бижута. Дръжте косата и облеклото си далеч от движещи се части. Широките дрехи, бижутата и дългата коса могат да бъдат захванати от движещите се части.
4. Ако има устройства за улавяне и отвеждане на праха, уверете се, че са свързани и се използват правилно. Ползването на прахоуловител може да намали опасностите, свързани с праха.
5. Не позволявайте на увереността ви, придобита от честото използване на инструменти, да доведе до самоувереност и пренебрегване на принципите за безопасна работа с инструмента. Невнимателните действия могат да причинят сериозно нараняване в рамките на части от секундата.
6. Когато използвате електрически инструменти, винаги носете защитни очила, за да предпазите очите си от нараняване. Очилата трябва да съответстват на ANSI Z87.1 в САЩ, EN 166 в Европа или AS/NZS 1336 в Австралия/Нова Зеландия. Освен това, в Австралия/Нова Зеландия има законово изискване за носене на маска за защита на лицето.

Работодателят е длъжен да наложи използването на подходящи предпазни средства от операторите на инструментите и всички лица, намиращи се непосредствено в работната зона.

Ползване и грижи за електрическите инструменти

1. Никога не насилвайте електрическите инструменти. Ползвайте инструмент, предназначен за съответната цел. С правилния

инструмент ще свършите работа по-добре и безопасно, със скоростта, за която е предназначен.

1. Не ползвайте електрическия инструмент, ако не може да се включи или изключи от прекъсвача. Инструмент, който не може да се включва и изключва от прекъсвача, е опасен и трябва да се ремонтира.
2. Изключете щепсела от контакта и/или извадете батерията, ако може да се сваля, от електрическия инструмент преди регулиране, смяна на принадлежности или прибиране за съхранение. Тези превантивни предпазни мерки намаляват риска от неволно включване на електрическия инструмент.
3. Съхранявайте електрическите инструменти извън обсега на деца и не позволявайте на лица, които не са запознати с инструмента или с настоящото ръководство, да работят с тях. В ръцете на необучени потребители електрическите инструменти са опасни.
4. Поддръжка на електрически инструменти и принадлежности. Проверете за изкривени или заяли подвижни части, повредени части и други обстоятелства, които могат да повлияят върху работата на инструмента. В случай на повреда на електрически инструмент трябва да го ремонтирате, преди да го ползвате. Много злополуки се дължат на лоша поддръжка на инструментите.
5. Поддържайте режещите инструменти заточени и чисти. Вероятността правилно поддържаните инструменти за рязане с остри ръбове да заядат е по-малка, а и по-лесно се контролират.
6. Ползвайте електрическия инструмент, принадлежностите и накрайниците в съответствие с настоящото ръководство, като вземате предвид работните условия и работата, която трябва да се свърши. Ползването на инструментите за работа, за която не са предназначени, може да доведе до опасна ситуация.
7. Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло или грес. Хлъзгавите дръжки и повърхности за хващане не позволяват безопасна работа и управление на инструмента при неочаквани ситуации.
8. Когато използвате инструмента, не носете платнени работни ръкавици, които могат да бъдат захванати. Захващането на платнени работни ръкавици от движещите се части може да доведе до нараняване.

Сервизно обслужване

1. Дайте вашия електрически инструмент за сервизно обслужване от квалифициран техник, който ползва само оригинални резервни части. Така ще осигурите поддържането на безопасността на електрически инструмент.
2. Следвайте инструкциите за смазване и за смяна на принадлежности.

Предупреждения за безопасна работа с косачката

1. Не използвайте косачката при лоши атмосферни условия, особено когато има риск от светкавици. Това намалява риска да бъдете ударени от мълния.
2. Проверявайте щателно площа за диви животни, когато ще се използва косачката. Дивите животни може да бъдат наранени от косачката по време на работата й.
3. Проверявайте щателно площа, където ще се използва косачката, и отстранявайте всички камъни, клонки, тел, кости и други чужди предмети. Изхвърчащи предмети могат да предизвикат нараняване.
4. Преди да използвате косачката, винаги визуално проверявайте дисковете и модула на дисковете за износване или повреди. Износени или повредени части увеличават риска от нараняване.
5. Преди да използвате машината, проверете захранващия кабел и всеки удължителен кабел за признаци на повреда или старе- ене. Не използвайте косачката, ако кабельт е повреден или износен. Ако кабельт се повреди или износи по време на използ-ване на машината, изключете косачката и не докосвайте кабела, преди да го изключете от електрозахранването. Повреден захранващ кабел или удължителен кабел може да доведе до токов удар, пожар и/или тежко нараняване.
6. Проверявайте често приспособлението за хващане за трева за износване или влошено състояние. Износено или повредено приспособление за хващане на трева увеличава риска от нараняване.
7. Дръжте предпазителите на мястото им. Предпазителите трябва да бъдат в изправ- ност и правилно монтирани. Разхлабените, повредените или нефункциониращите предпазители може да доведат до телесни наранявания.
8. Поддържайте всички входни отвори за охлаждащ въздух без замърсявания. Блокирани входни отвори за охлаждащ въздух и отпадъци може да доведат до прегряване и риск от възникване на пожар.
9. При работа с косачката винаги носете неплъзгаци се и защитни обувки. Не работете с косачката боси или обути с отворени сандали. Това намалява вероятността от нара-няване на стъпалата при контакт с движещите се дискове.
10. Когато работите с косачката, винаги носете високи дълги панталони. Непокритата кожа повишава вероятността от нараняване от изхвърчащи предмети.
11. Не работете с косачката в мокра трева. Ходете, никога не тичайте. Това намалява риска от хлъзгане и падане, което може да доведе до телесно нараняване.
12. Не работе с косачката по много стръмни наклони. Това увеличава риска от загуба на

управление, хлъзгане и падане, което може да доведе до телесно нараняване.

1. При работа по наклони, винаги стъпвайте сигурно, винаги работете напречно на наклоните, никога нагоре или надолу и бъдете изключително внимателни при смяна на посоката. Това увеличава риска от загуба на управление, хлъзгане и падане, което може да доведе до телесно нараняване.
2. Бъдете изключително внимателни, когато обръщате посоката на движение или дърпате косачката към себе си. Винаги следете околната обстановка. Това намалява риска от спъване по време на работа.
3. Дръжте захранващия кабел далече от режещите ножове. Повреденият захранващ кабел може да доведе до токов удар, пожар и/или тежко нараняване.
4. Изключете и извадете щепсела от електро- захранването, ако кабельт е заплетен или повреден. Заплетени или повредени кабели увеличават риска от токов удар.
5. Не докосвайте дисковете и другите опасни движещи се части, докато все още са в движение. Това намалява риска от нараняване от движещи се части.
6. При почистване на заседналия материал или почистване на косачката, се уверете, че всички мрежови ключове са изключени и захранващият кабел е разкачен. Неочаквано стартиране на косачката може да доведе до сериозно телесно нараняване.

Допълнителни предупреждения за безопасност

Обучение

1. Прочетете инструкциите внимателно. Запознайте се с органите за управление и правилата за правилна експлоатация на косачката.
2. Никога не допускайте деца или лица, незапознати с инструкциите, да използват косачката. Местните закони могат да предвиждат ограничения за възрастта на оператора.
3. Никога не работете с косачката в близост до хора, особено деца или домашни любимци.
4. Не забравяйте, че операторът/потребителят носи отговорност за инциденти или опасни ситуации с други лица или тяхната собственост.

Подготовка

1. Преди да пристъпите към косене се уверете, че в зоната на косене няма други хора. Спрете косачката, ако някой влезе в зоната на косене.
2. Не поставяйте фиксиращия ключ в косачката, докато уредът не е напълно готов за експлоатация.

3. Следете за дупки, коловози, неравности, камъни или други скрити предмети. При неравен терен е възможно да настъпят инциденти от хлъзване и падане. Високата трева може да крие препятствия.

4. Не поставяйте и не изваждайте фиксирация ключ под дъжда.

Работа

1. Спрете косачката, отстранете фиксирация ключ и се уверете, че всички движещи се части са напълно спрели

• когато оставяте косачката;
- преди почистване на запушване или задръствания на изходния ръкав;
- преди проверка, почистване или работа по косачката.

1. Ако косачката удари предмет, изпълнете следните стъпки:

2. Спрете косачката, освободете лоста на прекъсвача и изчакайте до пълното спиране на дисковете.

3. Щателно проверете косачката за повреди.

4. Сменете диска, ако е повреден по какъвто и да е начин. Ремонтирайте евентуалните повреди, преди отново да включите косачката и да продължите работа с нея.

5. Ако косачката започне да вибрира нео- бичайно или ако забележите нещо нео- бичайно, незабавно изпълнете следните стъпки:

6. Спрете косачката, освободете лоста на прекъсвача и изчакайте до пълното спиране на дисковете.

7. Проверете за повреди и заменете и ремонтирайте повредените части.

8. Проверете и затегнете разхлабените части.

9. Никога не работете с машина с дефектни предпазители или щитове или без поставени предпазни средства, например дефлектори и/или кошница за тревата.

10. Работете с косачката само на дневна светлина или на добро изкуствено осветление.
11. Внимателно включете двигателя съгласно инструкциите, като държите краката си далече от ножа(овете).
12. Вземете мерки срещу нараняване на краката и ръцете от диска на косачка.
13. Спрете ножа(овете), ако косачката трябва да се наклони за транспортиране при пресичане на терен, различен от трева, и при транспортиране на косачката до и от зоната, на която ще се използва.
14. Не накланяйте косачката при включване на двигателя освен ако тя не трябва да се наклони за стартиране. В този случай не я накланяйте повече от абсолютно необходимото и повдигайте само частта, която е отдалечена от оператора. Двете ви ръце винаги трябва да бъдат в работно положение, преди да поставите отново косачката на земята.
15. Не поставяйте ръце или крака в близост до или под въртящи се части. Никога не заставайте пред изходния отвор.

16. Винаги дръжте здраво ръкохватката.

17. Когато вдигате или държите косачката, не я хвашайте за подаващите се режещи ножове или режещи ръбове.

18. Дръжте ръцете и краката си далеч от въртящите се ножове. Внимание – ножовете се движат по инерция след изключването на косачката.
19. Никога не се опитвайте да регулирате висо- чината на рязане, докато косачката работи, в случай, че косачката има функция за кори- гиране на височината на рязане.
20. Освободете лоста на прекъсвача и изчакайте да спре въртенето на дисковете, преди да пресечете алеи, пътеки, пътища и покрити с чакъл участьци. Освен това, изваждайте фиксирация ключ, когато оставяте косачката, пресягате се да вземете или премахнете предмети от пътя или поради други причини, които може да ви разсеят от работата.
21. Не стартирайте двигателя, когато стоите пред изходния ръкав.
22. Никога не насочвайте изхвърляната трева към човек. Избягвайте насочването на изхвърляната трева към стена или препятствие. Окосената трева може да рикошира назад към оператора. Спрете диска, когато пресичате покрити с чакъл повърхности.
23. Не дърпайте косачката назад, освен ако не е абсолютно необходимо. Когато се налага да върнете косачката поради ограда или друго подобно препятствие, погледнете надолу и назад, преди и докато движите машината назад.
24. Спрете електромотора и преди да демон- тирате приспособлението за хващане на трева, изчакайте, докато ножът спре напълно. Имайте предвид, че режещите инструменти продължават да се въртят и след като са били изключени.
25. Когато използвате машината на глинеста почва, мокър склон или хлъзгава повърхност, внимавайте къде стъпвате.
26. Избягвайте работи при лоши условия, които могат да доведат до повишена умора за потребителя.
27. Не използвайте машината в лошо време с ограничена видимост. В противен случай това може да доведе до падане или неправилна работа поради намалена видимост.
28. Не потапяйте машината в локви.
29. Отстранявайте мокрите листа или замърсяванията полепнали към смукателната камера (вентилационния прозорец), когато вали дъжд.
30. Не използвайте машината в сняг.
31. Ако отрязаната трева е мокра, възможно е да се задръсти в машината. Редовно проверявайте състоянието на машината и отстранявайте полепналата трева, ако е необходимо.
32. Когато използвате машината, внимавайте за тръбопроводи и кабели.

Техническа поддръжка и съхранение

1. Редовно проверявайте и поддържайте косачката.
2. За да сте сигурни, че оборудването е в добро работно състояние, поддържайте всички гайки, болтове и винтове здраво затегнати.
3. Проверявайте често кошницата за трева за износване или влошено състояние. При съхранение винаги проверявайте дали кошницата за трева е празна. Сменете изно-сената кошница за трева с нова, фабрична, по съображения за безопасност.
4. Използвайте само оригиналните ножове от производителя, посочени в настоящото ръководство.
5. Внимавайте при настройка на косачката да не захванете пръстите си между движещите се ножове и неподвижните части на косачката.
6. Периодично проверявайте дали свързва- щият болт е правилно затегнат.
7. Винаги оставяйте косачката да се охлади преди съхранение.
8. Когато обслужвате ножовете, имайте предвид, че макар електрозахранването да е изключено, ножовете все още могат да се движат.
9. Никога не отстранявайте и не нарушавайте целостта на предпазните устройства. Проверявайте редовно тяхното правилно функциониране. Никога не правете нещо, което да попречи на функционирането по предназначение на някое от предпазните устройства или да понижи степента на защита, осигурявана от дадено предпазно устройство.
10. Не оставяйте машината без наблюдение на открито под дъжда.
11. Не мийте машината с вода с високо налягане.
12. Когато съхранявате машината, избягвайте пряката слънчева светлина и дъжд и я съхранявайте на място, което не е горещо или влажно.
13. Извършвайте проверка или техническо обслужване на място, където можете да избегнете дъжда.
14. След използване на машината, отстранете полепналите замърсявания и я подсушете напълно, преди да я приберете за съхранение. В зависимост от сезона или района съществува риск от неизправност поради замръзване.

1. Избягвайте опасни среди. Машината не трябва да се използва във влажни или мокри участъци и не трябва да се излага на дъжд. Попадналата в машината вода увеличава риска от токов удар.

ЗАПАЗЕТЕ НАСТОЯЩИТЕ ИНСТРУКЦИИ.

АПРЕДУПРЕЖДЕНИЕ: НЕ позволявайте комфорта от познаването на продукта (при- добит при дългата му употреба) да замени стриктното спазване на правилата за безопас- ност за въпросния продукт. НЕПРАВИЛНАТА УПОТРЕБА и неспазването на правилата за безопасност, посочени в настоящото ръковод- ство за експлоатация, може да доведе до тежки наранявания.

⚠️ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност и всички инструкции. При неспазване на предупрежденията и инструкциите има опасност от токов удар, пожар и/или тежко нараняване.

Запазете всички предупреждения и инструкции за справка в бъдеще.

1. Децата трябва да се наблюдават, за да не се допусне да си играят с косачката.
2. Никога не допускайте деца или лица, незапознати с инструкциите, да използват косачката. Местните закони могат да предвиждат ограничения за възрастта на оператора.
3. Никога не работете с косачката в близост до хора, особено до деца, или до домашни любимци.
4. Не забравяйте, че операторът/потребителят носи отговорност за инциденти или опасни ситуации с други лица или тяхната собственост.
5. Когато работите с косачката, винаги носете високи и солидни обувки и дълги панталони. Не работете с косачката боси или обути с отворени сандали. Не носете свободно падащи дрехи или бижута, или такива с висящи верижки или връзки. Може да бъдат захванати от движещите се части.
6. Когато използвате електрически инструменти, винаги носете защитни очила, за да предпазите очите си от нараняване. Очилата трябва да съответстват на ANSI Z87.1 в САЩ, EN 166 в Европа или AS/NZS 1336 в Австралия/Нова Зеландия. Освен това, в Австралия/Нова Зеландия има законово изискване за носене на маска за защита на лицето.

Работодателят е длъжен да наложи използването на подходящи предпазни средства от операторите на инструментите и всички лица, намиращи се непосредствено в работната зона.

1. Преди да използвате машината, проверете захранващия източник и захранващия кабел за наличие на признаци на повреда или стареене. Ако кабельт се повреди по време на използване, изключете го незабавно от контакта. Не докосвайте кабела, преди да сте го изключили от контакта. Не използвайте косачката, ако кабельт е повреден или износен.

2. Работете с косачката само на дневна светлина или на добро изкуствено осветление.

3. Не работете с косачката в мокра трева.

4. Никога не работете с косачката в дъждовно време.

5. Винаги дръжте здраво ръкохватката.

6. Винаги стъпвайте стабилно, когато сте на наклон.

7. Ходете, никога не тичайте.

8. Когато вдигате или държите косачката, не я хвашайте за подаващите се режещи дискове или режещи ръбове.

9. Физическо състояние – не работете с косачката, когато се намирате под въздействие на наркотици, алкохол или каквито и да е лекарства.

10. Дръжте ръцете и краката си далеч от въртящите се дискове. Внимание – дисковете се движат по инерция след изключването на косачката.

11. Използвайте само оригиналните дискове от производителя, посочени в настоящото ръководство.

12. Преди да пристъпите към работа, проверете внимателно за пукнатини или повреди по дисковете. Ако има пукнатини или повреди, незабавно сменете дисковете.

13. Преди да пристъпите към косене се уверете, че в зоната на косене няма други хора. Спрете косачката, ако някой влезе в зоната на косене.

14. Отстранете твърдите предмети като камъни, тел, бутилки, кости и големи клонки от работния район преди косене, за да предотвратите нараняване или повреда на косачката.

15. Ако забележите нещо необичайно, незабавно спрете работа. Изключете косачката и извадете захранващия кабел от контакта. След това проверете косачката.

16. Никога не се опитвайте да регулирате височината на колелата, докато косачката работи.

17. Освободете лоста на прекъсвача и изчакайте да спре въртенето на дисковете, преди да пресечете алеи, пътеки, пътища и покрити с чакъл участьци. Освен това изваждайте захранващия кабел от контакта, когато оставяте косачката, пресягате се да вземете или премахнете предмети от пътя, или поради други причини, които може да ви разсейват от работата.

18. Предмети, ударени от диска на косачката, могат сериозно да наранят хора. Тревната площ трябва винаги внимателно да се оглежда и почиства от предмети преди всяко косене.

19. Ако косачката удари чужд предмет, изпъл- нете следните стъпки:

- Спрете косачката, освободете лоста на прекъсвача и изчакайте до пълното спиране на дисковете.

Извадете захранващия кабел от контакта.

- Сменете диска, ако е повреден по какъвто и да е начин. Ремонтирайте евентуалните повреди, преди отново да включите косачката и да продължите работа с нея.

1. Проверявайте често кошницата за трева за износване или влошено състояние. При съхранение винаги проверявайте дали кошницата за трева е празна. Сменете изно-сената кошница за трева с нова, фабрична, по съображения за безопасност.

2. Бъдете изключително внимателни, когато обръщате посоката на движение или дърпате косачката към себе си.

3. Спрете диска(овете), ако косачката трябва да се наклони за транспортиране при пресичане на терен, различен от трева, и при транспортиране на косачката до и от зоната, на която ще се използва.

4. Никога не работете с косачка с дефектни предпазители или щитове, или без поставени предпазни средства, например дефлектори и/или кошница за трева.

5. Внимателно включете двигателя съгласно инструкциите, като държите краката си далече от диска(овете).

6. Не накланяйте косачката при включване на двигателя освен ако тя не трябва да се наклони за стартиране. В този случай не я накланяйте повече от абсолютно необходимото и повдигайте само частта, която е отдалечена от оператора. Двете ви ръце винаги трябва да бъдат в работно положение, преди да поставите отново машината на земята.

7. Не стартирайте двигателя, когато стоите пред изходния ръкав.

8. Не поставяйте ръцете или краката си в

близост до въртящи се части или под тях. Никога не заставайте пред изходния отвор.

1. Не транспортирайте косачката, докато е включена.

2. Спрете косачката и извадете щепсела от електрическия контакт. Уверете се, че всички движещи се части са напълно спрели

3. когато оставяте косачката,

4. преди почистване на блокиране или освобождаване на изходния ръкав,
5. преди проверка, почистване или работа по косачката,

6. след удар с външен предмет. Преди повторно пускане в ход и работа, проверете косачката за повреди и извършете необходимия ремонт.

7. Ако косачката започне да вибрира ненормално (проверете незабавно)

8. проверете за повреди,

9. сменете или ремонтирайте всички повредени части,

10. проверете и затегнете разхлабените части.

11. Внимавайте при настройка на косачката да не захванете пръстите си между движещите се дискове и неподвижните части на косачката.

12. Косете наклонени тревни площи, като се придвижвате напречно, а не нагоре и надолу. Бъдете изключително внимателни, когато сменяте посоката при работа по наклон. Не косете прекалено стръмни склонове.
13. Не мийте с маркуч; внимавайте да не попада вода в двигателя и електрическите връзки.
14. Периодично проверявайте дали свързва- щият болт е правилно затегнат.
15. За да сте сигурни, че оборудването е в добро работно състояние, поддържайте всички гайки, болтове и винтове здраво затегнати.
16. Внимавайте, тъй като завъртането на един диск може да доведе до завъртането и на другите.
17. Винаги оставяйте косачката да се охлади преди съхранение.
18. Когато обслужвате дисковете, имайте предвид, че макар електрозахранването да е изключено, дисковете все още може да се движат.
19. За осигуряване на безопасност, сменяйте износените или повредени части. Използвайте само оригинални резервни части и принадлежности.
20. Дайте вашия електрически инструмент за сервизно обслужване от квалифициран техник, който ползва само оригинални резервни части. Така ще осигурите поддържането на безопасността на електрически инструмент.
21. Следвайте инструкциите за смазване и смяна на принадлежности.

22. Поддържайте ръкохватките сухи, чисти и без масло или грес.

23. Погрижете се напрежението и честотата на захранващия източник да съответстват на спецификациите, посочени върху идентификационната табелка. Препоръчваме да се използва изключвател на веригата с диференциалнотокова защита (изключвател при късо съединение към земя) с ток на задействане 30 mA или по-малко, или предпазител за ток на утечка към земята.

24. Тази машина може да се използва от деца на възраст 8 или повече години и от хора с намалени физически, сетивни или умствени възможности, или без опит и познания, ако те са под надзор или са били обучени относно безопасното използване на машината и разбират възможните опасности. Почистването и техническото обслужване от потребителя не трябва да се извършват от деца без надзор.

Остатъчни рискове

Дори ако работите с този продукт в съответствие с всички изисквания за безопасност, остават потенциални рискове от нараняване и повреди. Във връзка с конструкцията и дизайна на този продукт може да възникнат следните опасности.

1. Увреждания на здравето в резултат от излъч- ването на вибрации, ако продуктът се използва за дълги периоди от време или ако с него не се борави по подходящ начин и той не се под- държа правилно.
2. Наранявания и материални щети поради счупване на работни инструменти или внезапен удар от скрити предмети по време на използване.
3. Опасност от нараняване и материални щети, причинени от летящи предмети.

⚠ PREDУПРЕЖДЕНИЕ: По време на работата си този продукт създава електромагнитно поле. При някои обстоятелства това поле може да доведе до смущения в действието на активни или пасивни медицински импланти. За да се намали рискът от сериозно или фатално нараняване, препоръчваме на лицата с медицински импланти да се консултират с лекаря си и с производителя на медицинския имплант, преди да работят с продукта.

ЗАПАЗЕТЕ НАСТОЯЩИТЕ ИНСТРУКЦИИ.

⚠ PREDУПРЕЖДЕНИЕ: НЕ позволявайте комфорта от познаването на продукта (при- добит при дългата му употреба) да замени стриктното спазване на правилата за безопас- ност за въпросния продукт.

НЕПРАВИЛНАТА УПОТРЕБА и неспазването на правилата за безопасност, посочени в настоящото ръководство за експлоатация, може да доведе до тежки наранявания.

СГЛОБЯВАНЕ

⚠️ВНИМАНИЕ: Преди да извършвате някакви работи по инструмента, винаги се уверявайте, че той е изключен от бутона и от контакта.

Монтиране на ръкохватката

1. Извадете горната ръкохватка от главния модул на машината.

▶ Фиг.1: 1. Горна ръкохватка

1. Разхлабете гайките с накатка.

1. Разширете леко ръкохватката навън, след което я повдигнете.

▶ Фиг.3: 1. Ръкохватка

1. Регулирайте височината на ръкохватката, като подравните стрелката с маркера.

1. Затегнете гайките с накатка.

1. Прикрепете горната ръкохватка, като вка- рате лостовете от външната й страна и след това затегнете гайките с гаечния ключ, за да закрепите ръкохватката.

▶ Фиг.6: 1. Лост 2. Гайка

1. Закрепете кабелите със скобите, както е показано на фигурата.

▶ Фиг.7: 1. Скоба

Монтиране на кошницата за трева

1. Прикрепете тръбите на кошницата за трева към рамката.

▶ Фиг.8: 1. Тръба 2. Рамка

1. Отворете задния капак.

1. Закачете кошницата за трева от задната страна на машината.

▶ Фиг.10

За да свалите кошницата за трева, изпълнете процедурата за монтаж в обратен ред.

Свързване на удължителен кабел.

⚠ PREDУПРЕЖДЕНИЕ: Когато свързвате удължителния кабел към щепсела на захранващия кабел на машината, уверете се, че лостът на прекъсвача е освободен и кабельт е изключен от захранващия източник.

⚠ПРЕДУПРЕЖДЕНИЕ: Не свързвайте и не разединявайте удължителния кабел с мокри ръце.

БЕЛЕЖКА: Когато свързвате удължителния кабел към щепсела на захранващия кабел на машината, уверете се, че го поставяте докрай в гнездото.

Когато свързвате удължителния кабел, закачете го на куката на ръкохватката, както е показано на фигурата, за да предотвратите непреднамерено изключване при прилагане на твърде голямо усилие върху щепсела.

▶ Фиг.11: 1. Кука 2. Удължителен кабел.

Регулиране на височината на косене

⚠ PREDУПРЕЖДЕНИЕ: Преди да регулирате височината на косене, изключете удължителния кабел от захранващия източник и проверете дали дисковете са спрели напълно да се движат.

АПРЕДУПРЕЖДЕНИЕ: Никога не поставяйте ръцете или краката си под корпуса на косачката, когато регулирате височината на косене.

Можете да регулирате височината на косене в диапазона 20 мм до 55 мм (за ELM3320/ELM3720) или 20 мм до 75 мм (за ELM4120). Височината на косене може да се регулира на 3 нива (за ELM3320/ELM3720) или на 7 нива (за ELM4120).

3a ELM3320/ELM3720

▶ Фиг.12: 1. Регулиращ лост

3a ELM4120

▶ Фиг.13: 1. Регулиращ лост

Дръжте ръкохватката с една ръка, а с другата ръка преместете регулиращия лост.

▶ Фиг.14: 1. Регулиращ лост

ЗАБЕЛЕЖКА: Изпробвайте регулировката с тестово окосяване на не много видимо място, за да получите желаната височина.

Включване

⚠ PREDУПРЕЖДЕНИЕ: Преди да включите инструмента в електрическия контакт, винаги проверявайте дали лостът на прекъсвача работи нормално и се връща в положение „OFF“ (ИЗКЛ.) при отпускането му.

⚠ PREDУПРЕЖДЕНИЕ: За ваша безопасност тази машина е снабдена с бутон за деблокиране, който предотвратява неволното стартиране на инструмента. Никога не използвайте машината, ако се включва, когато натиснете лоста на прекъсвача, без да сте натиснали бутона за деблокиране. Обърнете се към местния сервизен център на Makita за извършване на ремонти.

АПРЕДУПРЕЖДЕНИЕ: Никога не деактиви- райте функцията за блокиране и не залепвайте с лепенка бутона за деблокиране, така че да е постоянно натиснат.

БЕЛЕЖКА: Не натискайте силно лоста на прекъсвача, без да е натиснат бутонът за деблокиране. Прекъсвачът може да се счупи.

За включване на машината натиснете бутона за деблокиране и след това стиснете лоста на прекъсвача. За да спрете машината, освободете лоста на прекъсвача.

▶ Фиг.15: 1. Лост на прекъсвача 2. Бутон за деблокиране

Индикатор за нивото на кошницата за трева

Индикаторът за нивото на кошницата за трева се отваря по време на косене, ако кошницата не е пълна. Ако кошницата за трева е пълна, индикаторът за нивото се затваря по време на косенето. Ако кошницата за трева е пълна, изпразнете я преди да започнете да косите.

▶ Фиг.16: 1. Индикатор за нивото

▶ Фиг.17: 1. Индикатор за нивото

Регулиране на височината на ръкохватката

Височината на ръкохватката може да се регулира на три нива. Разхлабете гайките с накатка, докато държите ръкохватката, след което регулирате висо- чината на ръкохватката, като подравните стрелката с един от маркерите, и после затегнете гайките с накатка.

Система за защита на двигателя (максималнотоково реле)

⚠ПРЕДУПРЕЖДЕНИЕ: Ако машината внезапно спре, докато работите с нея, отпуснете лоста на прекъсвача и изключете удължителния кабел. В противен случай машината може внезапно да се рестартира и това да доведе до нараняване.

⚠️ВНИМАНИЕ: Преди да отстраните предмет, който се е заклещил в режещия диск, не забравяйте да си сложите ръкавици и да изключите удължителния кабел от електрическия контакт.

Ако в основния корпус на машината се заклещят отрязана трева или замърсявания, машината спира автоматично, за да предпази двигателя (максималнотоково реле). В такъв случай изключете удължителния кабел от електрическия контакт, след което отстранете заклещилия се материал и оставете машината да се охлади няколко минути, преди да я включите отново.

ЗАБЕЛЕЖКА: Максималнотоковото реле може да се активира при захващане на мокра или дълга трева в основния корпус на машината.

Експлоатация

Косене

⚠ PREDУПРЕЖДЕНИЕ: Преди да пристъпите към косене, разчистете всички пръчки и камъни от тревната площ, която ще косите. Освен това разчистете предварително плевелите от площа за косене, ако има такива.

▶ Фиг.19

⚠ PREDУПРЕЖДЕНИЕ: Винаги носете предпазни очила със странични екрани, когато работите с косачката.

⚠️ ВНИМАНИЕ: Ако в корпуса на косачката се заклещят отрязана трева или чужди предмети, на всяка цена изключете захранването и след това изключете удължителния кабел от електрическия контакт. Преди изваждане на тревата или чуждия предмет винаги си слагайте ръкавици.

⚠️ ВНИМАНИЕ: КошницаКошницата за трева трябва да е монтирана, когато машината работи.

БЕЛЕЖКА: Използвайте тази машина само за косене на тревни площи. Не косете плевели с нея.

Дръжте здраво ръкохватката с две ръце, когато косите.

▶ Фиг.20

Ориентировъчната скорост на косене е приблизително един метър за четири секунди.

▶ Фиг.21

Започнете да косите близо до електрическия контакт, за да сте сигурни, че удължителният кабел няма да се превърне в препятствие.

▶ Фиг.22: 1. Електрически контакт 2. Удължителен кабел.

Не допускайте удължителния кабел да минава под машината или да се омотава около нея.

▶ Фиг.23

▶ Фиг.24

Линиите от двете страни на основния корпус са

ориентири за ширината на косене. Използвайте линиите като ориентири, косете на ленти.

Припокривайте половината до една трета от предходната лента, за да окосите тревната площ равномерно.

▶ Фиг.25: 1. Ширина на косене 2. Зона на припокриване 3. Линия

Променяйте всеки път посоката на косене, за да предотвратите образуването на зърниста структура на тревата само в една посока.

▶ Фиг.26

Периодично проверявайте окосената трева, която се намира в кошницата за трева. Изпразвайте кошницата, преди да се напълни. Преди всяка периодична проверка не забравяйте да спрете машината.

ЗАБЕЛЕЖКА: Използването на косачката за трева с пълна кошница за трева пречи на плавното въртене на ножа и допълнително натоварва двигателя, което може да доведе до авария.

Косене на тревна площ с висока трева

Не опитвайте да окосите висока трева на едно мина- ване. Направете го на няколко пъти. Между отдел- ните окосявания оставяйте ден или два, докато тревата стане еднакво къса.

▶ Фиг.27

ЗАБЕЛЕЖКА: Косенето на висока трева много късо на едно минаване може да доведе до загиване на тревата. Отрязаната трева може също да заседне в тялото на косачката.

Косене близо до ръбове

Когато косите близо до ръб, движете машината по дължината на ръба.

▶ Фиг.28

ПОДДРЪЖКА

⚠ПРЕДУПРЕЖДЕНИЕ: Преди да извършите поддръжка, изключете удължителния кабел от захранващия източник и проверете дали дисковете са спрели напълно да се движат.

⚠️ВНИМАНИЕ: Винаги носете ръкавици, когато извършвате поддръжка.

За да се поддържа БЕЗОПАСНОСТТА и

НАДЕЖДНОСТТА на продукта, ремонтите, поддръжката или регулирането трябва да се извършват от упълномощен сервис или фабрични сервисни центрове на Makita, като винаги трябва да използвате резервни части от Makita.

Поддръжка след косене

След косене избършете машината със суха кърпа или кърпа, накисната в сапунена вода. Освен това използвайте мека четка, за да изчеткате отрязаната трева и замърсяванията от режещите дискове.

БЕЛЕЖКА: Не използвайте бензин, нафта, разредител, спирт и др. подобни. Това може да причини обезцветяване, деформация или пукнатини.

Съхранение

1. Изключете удължителния кабел.
   ▶ Фиг.29: 1. Удължителен кабел.
2. Отворете задния капак и извадете кошницата за трева.
   ▶ Фиг.30: 1. Заден капак 2. Кошница за трева
3. Развийте гайките с накатка, докато държите ръкохватката, след което дръпнете леко ръкохватката навън и я сгънете.
   ▶ Фиг.31: 1. Гайка с накатка 2. Ръкохватка 3. Знак 4. Стрелка

⚠️ ВНИМАНИЕ: При сгъване на ръкохватката внимавайте да не прищипете ръката или пръстите си.

ЗАБЕЛЕЖКА: Уверете се, че стрелката сочи към маркера в най-предното положение.

1. Затегнете гайките с накатка.
   ▶ Фиг.32: 1. Гайка с накатка
2. Отворете лостовете, след което поставете кабела върху лоста.
   ▶ Фиг.33: 1. Лост 2. Кабел
3. Върнете лостовете в средно положение, както е показано на фигурата.
   ▶ Фиг.34: 1. Лост
4. Сгънете ръкохватката.
   ▶ Фиг.35: 1. Ръкохватка
5. Поставете машината, както е показано на фигурата.
   ▶ Фиг.36

⚠️ ВНИМАНИЕ: Непременно съхранявайте тази машина на закрито и върху равна повърхност. В противен случай машината може да падне и това да доведе до нараняване.

Можете да съхранявате машината и по следния начин.

1. Изключете удължителния кабел.
   ▶ Фиг.37: 1. Удължителен кабел.
2. Отворете задния капак и извадете кошницата за трева.
   ▶ Фиг.38: 1. Заден капак 2. Кошница за трева
3. Настройте височината на косене посредством регулирация лост.

3a ELM3320/ELM3720:

Настройте височината на косене на „1“.

▶ Фиг.39: 1. Регулиращ лост

3a ELM4120:

Настройте височината на косене на „2“.

▶ Фиг.40: 1. Регулиращ лост

1. Развийте гайките с накатка, докато държите ръкохватката, след което дръпнете леко ръкохватката навън и я сгънете.

⚠️ВНИМАНИЕ: При сгъване на ръкохватката внимавайте да не прищипете ръката или пръстите си.

ЗАБЕЛЕЖКА: Уверете се, че стрелката сочи към маркера в най-предното положение.

1. Затегнете гайките с накатка.

1. Поставете машината, както е показано на фигурата.

▶ Фиг.43

⚠️ВНИМАНИЕ: Непременно съхранявайте тази машина на закрито и върху равна повърхност. В противен случай машината може да падне и това да доведе до нараняване.

Можете да съхранявате машината и като сгънете ръкохватката й.

⚠️ВНИМАНИЕ: Преди да поставите лостовете в отворено положение, хванете здраво горната ръкохватка. В противен случай тя може да падне и това да доведе до нараняване.

1. Поставете лостовете в отворено положение, докато държите здраво горната ръкохватка.

▶ Фиг.44: 1. Лост

1. Сгънете горната ръкохватка.

▶ Фиг.45: 1. Горна ръкохватка

Смяна на диска на косачката

⚠️ВНИМАНИЕ: Когато сменяте диска на косачката, не използвайте никакъв друг гаечен ключ освен стандартния шестостенен ключ. Използването на друг гаечен ключ може да доведе до прекомерно или до недостатьчно затягане, което може да стане причина за нараняване.

1. Изключете удължителния кабел и изправете машината. (Прегледайте инструкциите за съхранение.)

2. Поставете щифта в отвора и след това хванете ръкохватката с едната си ръка и разхлабете болта обратно на часовниковата стрелка с помощта на гаечния ключ.

▶ Фиг.46: 1. Режещ диск 2. Гаечен ключ 3. Шифт

1. Сваляне на диска на косачката.

3a ELM3320

Свалете болта, шайбата, диска на косачката и скобата в този ред.

▶ Фиг.47: 1. Скоба 2. Диск на косачката 3. Шайба 4. Болт

3a ELM3720/ELM4120

Свалете болта, шайбата, диска на косачката, скобата и дистанционния елемент в този ред.

▶ Фиг.48: 1. Дистанционен елемент 2. Скоба 3. Диск на косачката 4. Шайба 5. Болт

1. Поставете нов диск на косачката, поставете щифта в отвора и след това хванете ръкохватката с едната си ръка и затегнете здраво болта по посока на часовниковата стрелка с помощта на гаечния ключ.

▶ Фиг.49: 1. Диск на косачка 2. Гаечен ключ 3. Щифт

Удължителен кабел.

Трябва да използвате само удължителни кабели, предназначени за работа на открито, PVC или гумен кабел за нормални условия, с напречно сечение не по-малко от 1,5 мм².

Преди и по време на използване на машината про- верявайте захранващия източник и захранващия кабел за повреда. Не използвайте уреда, ако кабе- лът е повреден или износен. Дръжте удължителния кабел надалече от режещите елементи. Ако кабельт се повреди по време на използване, изключете го незабавно от захранващия източник. Не докосвайте кабела, преди да сте го изключили от контакта.

⚠️ ВНИМАНИЕ: Препоръчва се използването на тези аксесоари или накрайници с вашия инструмент Makita, описан в настоящото ръководство. Използването на други аксесоари или накрайници може да доведе до опасност от телесни повреди. Използвайте съответния аксесоар или накрайник само по предназначение.

Ако имате нужда от помощ за повече подробности относно тези аксесоари, се обърнете към местния сервизен център на Makita.

• Диск на косачката

ЗАБЕЛЕЖКА: Някои артикули от списъка може да са включени в комплекта на инструмента, като стандартни аксесоари. Те може да са различни в различните държави.

SPECIFIKACIJE

Model: ELM3320 ELM3720 ELM4120
Brzina bez opterećenja 3.400 min		-1
Visina rezanja 20 mm – 55 mm 20 mm – 75 mm
Širina reza 330 mm 370 mm 410 mm
Kataloški broj zamjenske oštrice kosilice YA00000731 YA00000732 YA00000733
Dimenzije(D x Š x V)	Tijekom rada (s košem za travu)	D: 1.040 mm –1.230 mmŠ: 380 mmV: 870 mm –1.110 mm	D: 1.140 mm –1.330 mmŠ: 415 mmV: 890 mm –1.120 mm	D: 1.255 mm –1.470 mmŠ: 460 mmV: 955 mm –1.230 mm
	Prilikom skladištenja (bez koša za travu)	350 mm x 380 mm x1.090 mm	335 mm x 415 mm x1.090 mm	395 mm x 460 mm x1.220 mm
Neto težina 11,3 kg 13,7 kg 17,0 kg
Sigurnosna klasa		☐/II
Stupanj zaštite		IPX4

Индикатор за ниво на корпата за трева
