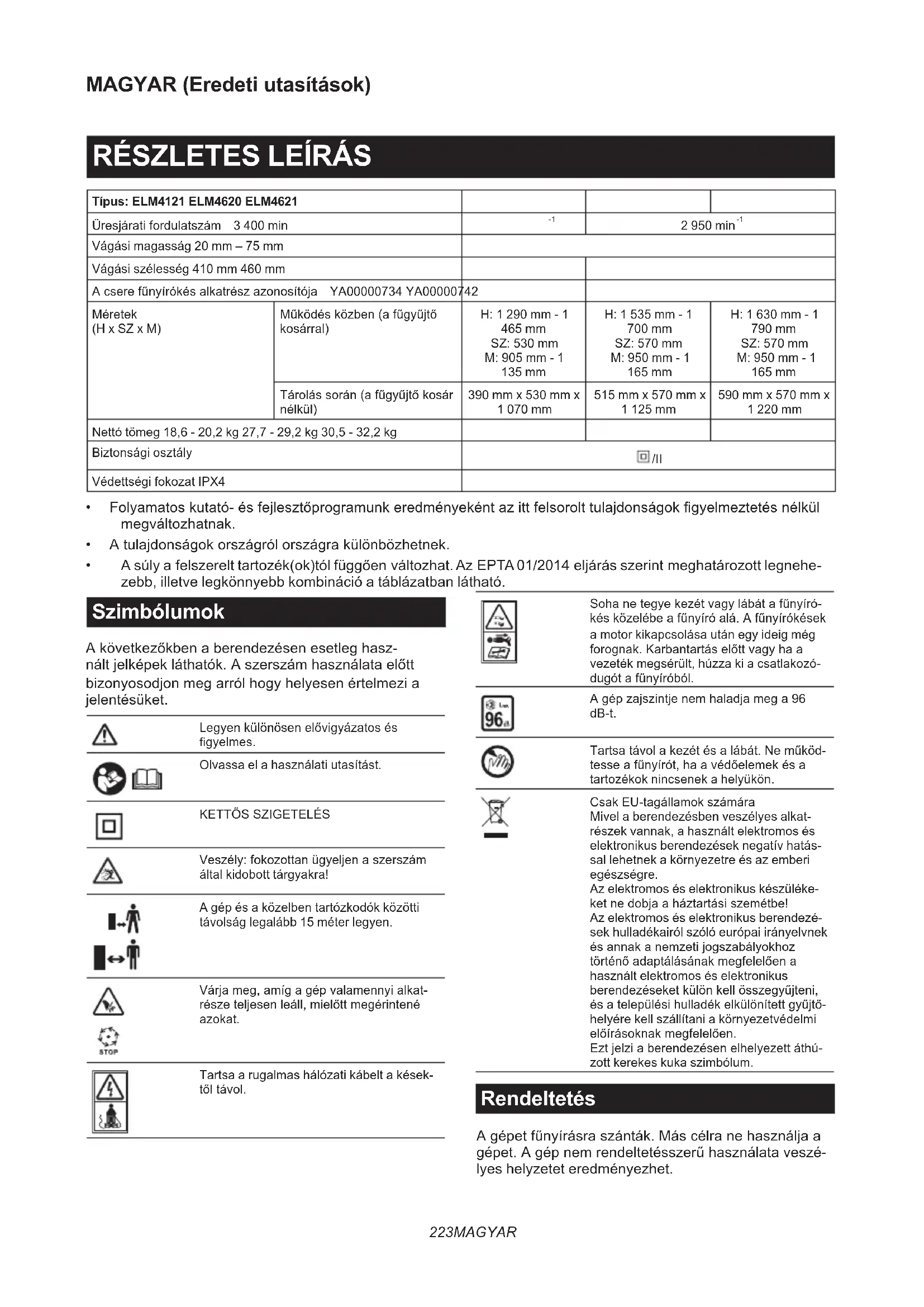

HASZNÁLATI ÚTMUTATÓ ELM4621 MAKITA

Típus: ELM4121 ELM4620 ELM4621
Üresjáratí fordulatszám 3 400 min		-1	2 950 min-1
Vágási magasság 20 mm – 75 mm
Vágási szélesség 410 mm 460 mm
A csere fünyírókés alkatrész azonosítója YA00000734 YA00000742
Méretek(H x SZ x M)	Működés közben (a fügyűjtő kosárral)	H: 1 290 mm - 1465 mmSZ: 530 mmM: 905 mm - 1135 mm	H: 1 535 mm - 1700 mmSZ: 570 mmM: 950 mm - 1165 mm	H: 1 630 mm - 1790 mmSZ: 570 mmM: 950 mm - 1165 mm
	Tárolás során (a fügyűjtő kosár nélkül)	390 mm x 530 mm x1 070 mm	515 mm x 570 mm x1 125 mm	590 mm x 570 mm x1 220 mm
Nettó tömeg 18,6 - 20,2 kg 27,7 - 29,2 kg 30,5 - 32,2 kg
Biztonsági osztály		☐/II
Védettségi fokozat IPX4

- Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.

• A tulajdonságok országról országra különbözhetnek.

- A súly a felszerelt tartozék(ok)tól függően változhat. Az EPTA 01/2014 eljárás szerint meghatározott legnehezebb, illetve legkönnyebb kombináció a táblázatban látható.

Szimbólumok

A következőkben a berendezésen esetleg használt jelképek láthatók. A szerszám használata előtt bizonyosodjon meg arról hogy helyesen értelmezi a jelentésüket.

Legyen különösen elővigyázatos és figyelmes.

Olvassa el a használati utasítást.

KETTŐS SZIGETELÉS

Veszély: fokozottan ügyeljen a szerszám által kidobott tárgyakra!

A gép és a közelben tartózkodók közötti távolság legalább 15 méter legyen.

Tartsa a rugalmas hálózati kábelt a kések- töl távol.

Soha ne tegye kezét vagy lábát a fünyírókés közelébe a fünyíró alá. A fünyírókések a motor kikapcsolása után egy ideig még forognak. Karbantartás előtt vagy ha a vezeték megsérült, húzza ki a csatlakozó-dugót a fünyíróból.

A gép zajszintje nem haladja meg a 96 dB-t.

Tartsa távol a kezét és a lábát. Ne működtesse a fűnyírót, ha a védőelemek és a tartozékok nincsenek a helyükön.

Csak EU-tagállamok számára Mivel a berendezésben veszélyes alkat- részek vannak, a használt elektromos és elektronikus berendezések negatív hatáss- sal lehetnek a környezetre és az emberi egészségre. Az elektromos és elektronikus készüléke- ket ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezé- sek hulladékairól szóló európai irányelvnek és annak a nemzeti jogszabályokhoz történő adaptálásának megfelelően a használt elektromos és elektronikus berendezéseket külön kell összegyűjteni, és a települési hulladék elkülönített gyűjtő- helyére kell szállítani a környezetvédelmi előírásoknak megfelelően. Ezt jelzi a berendezésen elhelyezett áthú- zott kerekes kuka szimbólum.

Rendeltetés

A gépet fünyírásra szánták. Más célra ne használja a gépet. A gép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

Tápfeszültség

A szerszámot kizárólag olyan egyfázisú, váltóáramú hálózatra szabad kötni, amelynek feszültsége megegyezik az adattábláján szereplő feszültséggel. A szerszám kettős szigetelésű, ezért földelővezeték nélküli aljzatról is működtethető.

A sérült csatlakozókábelt a veszélyek megelőzése érdekében a gyártónak vagy a gyártó által megbízott szerviznek kell kicserélnie.

A 220 V és 250 V közötti feszültséggel rendelkező, nyilvános kisfeszültségű áramelosztó rendszerekben való használatra.

Az elektromos berendezések bekapcsolásakor feszültségingadozások léphetnek fel. Ezen készülék üzemeltetése nem megfelelő áramellátási körülmények között kedvezötlen hatással lehet más berendezések működésére. A maximum 0,422 ohm (ELM4121 esetén) értékű hálózati impedancia esetén feltételezhetően nem lesznek negatív jelenségek. Az ehhez az eszközhöz használt hálózati csatlakozót biztosítékkal vagy lassú kioldási jellemzőkkel rendelkező megszakítóval kell védeni.

Zaj

Hatályos szabvány : EN IEC 62841-4-3

Típus Hangnyomásszint Hangteljesítményszint
	L_PA (dB(A)) Bizonytalanság (K) (dB (A))	L_WA (dB(A)) Bizonytalanság (K) (dB (A))
ELM4121 84 3 94,2 1,4
ELM4620 83 3 92,7 0,8
ELM4621 83 3 92,7 0,8

MEGJEGYZÉS: A zajkibocsátás értéke a szabványos vizsgálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással.

MEGJEGYZÉS: A zajkibocsátás értékének segítségével előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

⚠️ FIGYELMEZTETÉS: Viseljen fülvédőt!

A FIGYELMEZTETÉS: A szerszám zajkibocsátása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától, különösen a feldolgozott munkadarab fajtájától függően.
⚠️FIGYELMEZTETÉS: Határozza meg a kezelő védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (figyelembe véve a munkaciklus elemeit, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

Vibráció

A vibráció teljes értéke (háromtengelyű vektorösszeg) az EN IEC 62841-4-3 szerint meghatározva:

ELM4121 típus

Rezgéskibocsátás (a _h ): 2,5 m/s ^2 vagy kisebb Bizonytalanság (K): 1,5 m/s ^2

ELM4620 típus

Rezgéskibocsátás (a _h ): 2,5 m/s ^2 vagy kisebb Bizonytalanság (K): 1,5 m/s ^2

ELM4621 típus

Rezgéskibocsátás (a _h ): 2,5 m/s ^2 vagy kisebb Bizonytalanság (K): 1,5 m/s ^2

MEGJEGYZÉS: A rezgés teljes értéke a szabványos vizsgálati eljárásnak megfelelően lett mérve, és segítségével az elektromos kéziszerszámok összehason-líthatók egymással.

MEGJEGYZÉS: A rezgés teljes értékének segítségével előzetesen megbecsülhető a rezgésnek való kitettség mértéke.

⚠️ FIGYELMEZTETÉS: A szerszám rezgéskibocsátása egy adott alkalmazásnál eltérhet a megadott értéktől a használat módjától, különösen a feldolgozott munkadarab fajtájától függően.
⚠️ FIGYELMEZTETÉS: Határozza meg a kezelő védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (figyelembe véve a munkaciklus element, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett).

Megfelelőségi nyilatkozatok

Csak európai országokra vonatkozóan

A megfelelőségi nyilatkozatok a jelen használati kézikönyv „A” mellékletében található.

BIZTONSÁGI FIGYELMEZTETÉS

A szerszámgépekre vonatkozó általános biztonsági figyelmeztetések

⚠️ FIGYELMEZTETÉS Olvassa el a szerszám-géphez mellékelt összes biztonsági figyelmeztetést, utasítást, illusztrációt és a műszaki adatokat. A következőkben leírt utasítások figyelmen kívül hagyása elektromos áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Örizzen meg minden figyelmez- tetést és utasítást a későbbi tájé- kozódás érdekében.

A figyelmeztetésekben szereplő "szerszámgép" kifejezés az Ön hálózatról (vezetékes) vagy akkumulátorról (vezeték nélküli) működtetett szerszámgépére vonatkozik.

A munkaterület biztonsága

1. Tartsa tisztán a munkaterületet és ügyeljen a jó megvilágításra. A rendezetlen és sötét munkaterületek balesetet idézhetnek elő.
2. Ne használja az elektromos szerszámokat robbanásveszélyes légkörben, úgy mint gyúlékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszámok szikrákat képeznek, amelyek meggyújthatják a porokat és párákat.
3. A szerszám használata közben tartsa távol a gyermekeket és a közelben tartózkodókat. A figyelem elterelődése az irányítás elvesztéséhez vezethet.

Elektromos biztonság

1. A elektromos szerszám csatlakozójának illenie kell a csatlakozó aljzathoz. Soha, bármilyen módon ne módosítsa a csatlakozót. Ne használjon csatlakozóadaptert földelt elektromos szerszámmal. A módosítás nélküli csatlakozók és az azoknak megfelelő aljzatok csökkentik az áramütés veszélyét.
2. Kerülje el hogy a teste földelt felületekkel érintkezzen mint pl. a vízvezetékek, radiátorok, tűzhelyek, hűtőgépek. Nagyobb az áramütés veszélye, ha a teste le van földelve.
3. Ne tegye ki a gépet esőnek vagy nedves körül-ményeknek. A gépbe kerülő víz növeli az áramütés kockázatát.
4. Ne rongálja a vezetéket. Soha ne használja a vezetéket a szerszám hordozásához, vontatásához vagy a csatlakozóból kihúzásához. Óvja a vezetéket hőtől, olajtól, éles sarkaktól vagy a mozgó részektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés veszélyét.
5. A szerszámgép kültéri használata során alkalmazzon a kültéri használatnak megfelelő hosszabbítót. A kültéri használatnak megfelelő vezeték alkalmazása csökkenti az áramütés

kockázatát.

1. Ha elkerülhetetlen a szerszámgép nedves környezetben történő használata, akkor használjon hibaáram-védőkapcsolóval (Fi) ellátott áramellátást. Ennek használata csökkenti az elektromos áramütés kockázatát.

2. Minden esetben 30 mA-es vagy annál alacsonyabb hibaáramra leoldó Fi-relével rendelkező tápegység használata javasolt.

3. A szerszámgépek a felhasználóra veszélyt nem jelentő elektromágneses mezőket (EMF) hozhatnak létre. Azonban a szívritmus-szabályozóval vagy egyéb hasonló orvosi eszközzel élő felhasználóknak javasoljuk, hogy a szerszámgép használata előtt kérjék ki az eszközgyártó vagy az orvosuk tanácsát.

4. Ne érjen vizes kézzel a hálózati csatlakozóhoz.

5. Ha megsérült a vezeték, a biztonsági kockáza- tok megelőzése érdekében cseréltesse ki azt a gyártóval vagy annak megbízottjával.

Személyi biztonság

1. Legyen éber, figyeljen arra amit csinál és használja a józan eszét amikor villamos szerszámot működtet. Ne használjon elektromos szerszá-mot amíg fáradt vagy gyógyszerek, alkohol vagy kábítószer hatása alatt áll. Pillanatnyi figyelmetlenség elektromos szerszám használata közben komoly személyi sérüléshez vezethet.

2. Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A megfelelő körülmények megteremtése érdekében használt biztonsági felszerelések, mint például a pormaszk, csúszásmentes cipő, védősisak vagy hallásvédelmi eszközök csökkentik a személyi sérülések előfordulását.

3. Akadályozza meg a gép véletlenszerű elindulását. Az áramforráshoz való csatlakoztatás és/vagy az akkumulátor behelyezése, illetve a gép felemelése vagy szállítása előtt győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van. Szerszámgépek szállítása kapcsológombon tartott ujjal vagy szerszámgépek áram alá helyezése bekapcsolt kapcsoló mellett balesetekhez vezet.

4. Távolítsa el a beállítókulcsokat vagy segédeszközöket a gép bekapcsolása előtt. A gép forgó részéhez csatlakozó kulcs vagy egyéb beállítóeszköz személyi sérülést okozhat.

5. Ne hajoljon előre túlságosan. Mindig megfelelően szilárd helyzetben és egyensúlya megtartásával dolgozzon. Ez lehetővé teszi az elektromos gép jobb kezelését váratlan helyzetekben.

6. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Haját és ruháját tartsa távol a mozgó alkatrészektől. A bő ruhák, ékszerek vagy a hosszú haj beleakadhatnak a mozgó részekbe.

7. Ha lehetősége van porelszívó és gyűjtő berendezések üzemeltetésére, gondoskodjon ezek helyes csatlakoztatásáról és megfelelő használatáról. A por összegyűjtése csökkentheti a porral kapcsolatos veszélyeket.

8. Akkor is figyeljen oda és tartsa be a gép biztonságos használatára vonatkozó utasításokat, ha már régóta használja a gépet, és jól

ismeri azt. Az elővigyázatosság hiánya a másodperc tört része alatt súlyos sérüléshez vezethet.

1. Elektromos szerszámok használatakor mindig viseljen védőszemüveget a szem védelme érdekében. A szemüvegnek meg kell felelnie az ANSI Z87.1 szabványnak az Egyesült Államokban, az EN 166 szabványnak Európában, illetve az AS/NZS 1336 szabványnak Ausztraliában/Új-Zélandon. Ausztraliában/Új-Zélandon törvény írja elő az arcvédő használatát is, amely biztosítja az arc védelmét.

A munkaadó felelőssége, hogy a megfelelő biztonsági védőeszköz viselésére kötelezze a szerszám kezelőit és a közvetlen munkaterületen lévő más személyeket.

Elektromos gépek használata és gondozása

1. Ne terhelje túl az elektromos gépet. Használjon az alkalmazásnak megfelelő elektromos gépet. A megfelelő elektromos szerszám jobban és biztonságosabban elvégzi a munkát, olyan ütemben, amilyenre tervezték.
2. Ne használja az elektromos szerszámot ha a kapcsolójával nem lehet azt ki- és bekapcsolni. Minden elektromos szerszám amely nem vezérelhető a kapcsolójával veszélyes és ki kell javítani.
3. Húzza ki a csatlakozót a hálózatból és/vagy távolítsa el az akkumulátort (ha eltávolítható), mielőtt bármilyen beállítást vagy tartozékcserét végezne el a készüléken, illetve mielőtt tárolja. Az ilyen óvintézkedés csökkenti az elektromos szerszám véletlen bekapcsolásának veszélyét.
4. A használaton kívüli elektromos szerszámokat tárolja a gyermekek által nem hozzáférhető helyen és ne engedje hogy az elektromos szerszámot vagy ezeket az utasításokat nem ismerő személyek kezeljék azokat. Az elektromos szerszámok veszélyesek a nem gyakorlott felhasználók kezében.
5. Tartsa karban a szerszámgépeket és azok kiegészítőit. Ellenőrizze, hogy nincsenek-e hibás beállítások vagy beragadt mozgó részek, eltört részek, vagy bármilyen körülmény, amely befolyásolhatja a szerszámgép működését. Ha sérülést észlel, használat előtt javíttassa meg a szerszámgépet. Számos balesetet a rosszul karbantartott szerszámgépek okoznak.

6. A vágószerszámokat tartsa élesen és tisztán. A megfelelően karbantartott vágóeszköz amelynek élesek a vágóélei kisebb valószínűséggel szorul a vágott anyagba és könnyebb a kezelése.

7. A szerszámgépet, kiegészítőit, a fúrókat stb. ezen utasítások szerint használja, figyelembe véve a munkakörnyezetet és a végrehajtandó feladatot is. A szerszámgép tervezettől eltérő használata veszélyes helyzetet eredményezhet.

8. Tartsa szárazon, tisztán, valamint olaj- és zsírmentesen a fogantyúkat/karokat és a marokfelületeket. Amennyiben a fogantyú/kar vagy a marokfelület csúszós, az jelentősen megnehezíti a szerszámgép biztonságos kezelését és irányítását váratlan helyzetekben.
9. A szerszám használata közben ne viseljen olyan ruhaanyagból készült védőkesztyűt, amely beleakadhat a szerszámba. Ha a ruhakesztyű beleakad a mozgó alkatrészekbe, személyi sérülést okozhat.

Szerviz

1. Elektromos szerszámának szervizelését bizza eredeti pótalkatrészeket használó képzett javítószemélyzetre. Ezzel biztosítja hogy az elektromos szerszám biztonsága fennmarad.
2. A szerszám kenésekor vagy tartozékcsere alatt kövesse az utasításokat.

Fünyíró biztonsági figyelmeztetések

1. Ne használja a fünyírót rossz időjárási körül-mények esetén, különösen, ha villámlás vár-ható. Ez csökkenti a villámcsapás veszélyét.
2. Alaposan vizsgálja át a terület élővilágát, ahol a fűnyírót használni fogják. A fűnyíró működése közben károkat okozhat az élővilágban.
3. Alaposan vizsgálja át a területet, ahol a fűnyírót használni fogják, és távolítson el minden követ, botot, vezetéket, csontot és egyéb idegen tárgyat. A repülő tárgyak személyi sérülést okozhatnak.
4. A fünyíró használata előtt mindig szemrevé-telezéssel ellenőrizze, hogy a penge és a pen-geszerelvény ne legyen elhasználódott vagy sérült. Az elhasználódott vagy sérült alkatrészek növelik a sérülés kockázatát.
5. Használat előtt ellenőrizze, hogy a tápkábel és a hosszabbító kábelek nem sérültek-e, illetve nem öregedettek-e el. Ne használja a fünyírót sérült vagy hibás kábellel. Ha a kábel a használat során megsérül vagy elhasználódik, kapcsolja ki a fünyírót, és ne érintse meg a kábelt, mielőtt leválasztja a hálózatról. A sérült tápkábel vagy hosszabbító kábel áramütést, tűzet és/vagy súlyos sérülést okozhat.
6. Gyakran ellenőrizze a fűfelfogó esetleges kopását vagy eldeformálódását. Az elhasználódott vagy sérült fűfelfogó növelheti a sérülés kockázatát.
7. Tartsa a pengevédőket a helyükön. A pengevé-dőknek a helyükön kell lenniük működőképes állapotban és helyesen felszerelve. A laza, sérült vagy nem megfelelően működő pengevédő személyi sérülést okozhat.
8. Ne engedje, hogy törmelék kerüljön a hűtőlégbeömlőkbe. Az elzáródott légbeömlők és a törmelék túlmelegedést vagy tűzveszélyt okozhatnak.
9. A fünyíró használata közben mindig csúszás-gátló munkavédelmi lábbelit viseljen. Ne

müködtesse a fünyírót mezítláb vagy nyitott szandálban. Ez csökkenti a mozgó késsel történő érintkezés okozta lábfej-sérülés esélyét.

1. A fünyíró használata közben mindig hosszú nadrágot viseljen. A repülő tárgyaknak kitett börfelület növeli a sérülés valószínűségét.
2. Ne működtesse a fűnyírót nedves füben. Sétálva haladjon, soha ne fusson. Így elkerül- heti az elcsúszás és elesés kockázatát, ami személyi sérülést okozhat.
3. Ne használja a fünyírót túl meredek lejtön. Így elkerülheti a gép feletti uralom elvesztésének, az elcsúszásnak és az elesésnek a kockázatát, ami személyi sérülést okozhat.
4. Ha lejtön dolgozik, ügyeljen arra, hogy biztosan álljon, a lejtön keresztirányban dolgozzon és soha sem felfelé vagy lefelé haladjon, irányváltáskor pedig különös óvatossággal járjon el. Így elkerülheti a gép feletti uralom elvesztésének, az elcsúszásnak és az elesésnek a kockázatát, ami személyi sérülést okozhat.
5. Különösen óvatosan járjon el tolatáskor, illetve amikor a fünyírót maga felé húzza. Mindig figyeljen a környezetére. Ez csökkenti a működés közbeni megbotlás kockázatát.
6. Tartsa távol a tápkábelt a késektöl. A sérült tápkábel elektromos áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
7. Kapcsolja ki és húzza ki a hálózati csatlakozót, ha a kábel összegabalyodott vagy megsérült. Az összegabalyodott vagy sérült kábelek növelhetik az áramütés veszélyét.
8. Ne érjen a késekhez és más veszélyes mozgó alkatrészekhez, amikor még mozgásban vannak. Így csökkenti a mozgó alkatrészek okozta sérülés kockázatát.
9. Az elakadt anyag eltávolításakor vagy a fünyíró tisztításakor ügyeljen arra, hogy az összes fökapcsoló ki legyen kapcsolva és a tápvezeték le legyen választva. A fünyíró váratlan beindulása súlyos személyi sérüléssel járhat.

További biztonsági figyelmeztetések

Oktatás

1. Figyelmesen olvassa el az útmutatót. Sajátítsa el a fünyíró helyes használatát és a kezelőszervek működtetését.
2. Soha ne engedje, hogy gyermekek vagy ezen utasításokat nem ismerő személyek használják a fünyírót. Előfordulhat, hogy a helyi törvények rendelkeznek a kezelő életkorát illetően.
3. Ne működtesse a fűnyírót, ha emberek – külö- nösen gyermekek – vagy háziállatok tartózkod- nak a közelben.
4. Ne feledje, hogy a kezelő, illetve felhasználó felelős a balesetekért vagy a más személyekkel vagy tulajdonnal szembeni veszélyhelyzetekért.

Felkészülés

1. A fünyírás előtt a területen ne legyenek más emberek. Állítsa le a fünyírót, ha valaki más is a területre lép.

2. Ne helyezze be a kulcsot a fünyíróba, amíg az nem áll készen a használatra.

3. Figyeljen a lyukakra, kerékvágásokra, kiemelkedésekre, sziklákra és más rejtett tárgyakra. Az egyenetlen terep elcsúszással és eleséssel járó balesetet okozhat. A magas fű akadályokat rejthet.

4. Ne tegye be vagy vegye ki a kulcsot esőben.

Működtetés

1. Állítsa le a fünyírót, vegye ki a kulcsot, és győződjön meg arról, hogy minden mozgó alkatrész teljesen leállt

2. minden alkalommal, amikor magára hagyja a fünyírót;

3. akadályok vagy eltömödések elháritása előtt;

4. ellenőrzés, tisztítás vagy a fűnyírón való munkavégzés előtt.

5. Ha a fünyíró egy idegen tárgyba ütközik, kövesse az alábbi lépéseket:

6. Állítsa le a fűnyírót, engedje el a kapcso- lókart és várjon, amíg a kés teljesen leáll.

7. Vizsgálja át alaposan a fünyírót, hogy megkeresse az esetleges károsodásokat.

8. Cserélje ki a kést, ha az bármi módon károsodott. A fünyíró további használata előtt javítson ki minden károsodást.

9. Ha a fünyíró rendellenesen vibrálni kezd, vagy bármi szokatlant jelenséget észlel, azonnal kövesse az alábbi lépéseket:

10. Állítsa le a fünyírót, engedje el a kapcso- lókart és várjon, amíg a kés teljesen leáll.

11. Ellenőrizze a sérüléseket, és cserélje ki vagy javítsa ki a sérült alkatrészeket.

12. Ellenőrizze és húzza meg a laza alkatrészeket.

13. Soha ne használja a fünyírót hibás védőelemekkel vagy biztonsági eszközök nélkül, pél-dául a terelőelemek és/vagy a fügyűjtő kosár felszerelése nélkül.

14. A fünyírót csak napközben vagy kellően erős mesterséges megvilágítás mellett használja.
15. A fünyírót óvatosan, az utasításoknak megfelelően indítsa be, és lábát tartsa kellő távolságra a kés(ek)től.
16. Ügyeljen a fünyírókésekre, mivel láb- és kézsérüléseket okozhatnak.
17. Várja meg, míg a kések leállnak, ha a fünyírót egy nem füves területen való áthaladás érdekében meg kell dönteni, vagy amikor a fünyírót a levágandó területhez/ területről szállítja.
18. Ne döntse meg a fünyírót a motor bekapcsolásakor, kivéve, ha a fünyírót a beindításhoz meg kell dönteni. Ebben az esetben se döntse meg jobban a szükségesnél, és a fünyírót a kezelővel ellentétes oldalát megemelve döntse meg. Mielőtt a fünyírót újra a földre teszi mindig ügyeljen arra, hogy mindkét keze a működtetési helyzetben legyen.
19. Ne tegye kezét és lábát forgó alkatrészek alá vagy azokhoz közel. A kidobónyilást mindig tartsa szabadon.
20. Mindig tartsa szilárdan a fogantyút.

21. Ne fogja meg a csupasz késeket vagy vágóéleket, amikor felemeli vagy megtartja a fünyírót.

22. Tartsa kezét és lábát távol a forgó késektől. Vigyázat – A kések a fünyíró kikapcsolása után még szabadon forognak.

23. Ha a fünyíró rendelkezik vágási magasságot beállító funkcióval, soha ne próbálja meg a fünyíró működése közben állítani a vágási magasságot.
24. Engedje el a kapcsolókart, és várjon, amíg a kések forgása leáll, mielőtt felhajtón, ösvényen, úton és kavicsos területen menne át. Vegye ki a kulcsot akkor is, ha eltávolodik a fűnyírótól, hogy felvegyen valamit, vagy elvegyen valamit az útból, vagy bármely más okból, amely elvonhatja a figyelmét a végzett munkától.
25. Ne indítsa el a fúnyírót, amikor a kidobónyílás előtt áll.
26. Soha ne irányítsa senki felé a kilökött anyagot. Ne irányítsa a kilökött anyagot egy fal vagy akadály felé. Az anyag visszapattanhat a kezelő irányába. Állítsa le a kést, amikor kavicsos területen megy keresztül.
27. Ne húzza visszafelé a fűnyírót, ha nem fel-tétlenül szükséges. Ha arra kényszerül, hogy hátrahúzza a fűnyírót egy kerítéstől vagy más hasonló akadálytól, nézzen lefelé és hátra, mielött és miközben hátrafelé mozog.
28. Kapcsolja ki a motort, és várja meg, amíg a kés teljesen leáll, mielőtt eltávolítja a felfogót. Vegye figyelembe, hogy a kések a kikapcsolás után még mozognak.
29. Ha sáros talajon, nedves lejtön vagy csúszós helyen használja a gépet, figyeljen oda a lábtartására.
30. Kerülje el a rossz környezetben történő munkavégzést, ahol várhatóan nő a kimerültség.
31. Ne használja a gépet rossz időben, ha a látási viszonyok korlátozottak. Ellenkező esetben eleshet vagy hibásan működtetheti a gépet a rossz látási viszonyok miatt.
32. Ne merítse bele a gépet egy tócsába.
33. Ha az eső miatt nedves levél vagy piszok tapad a szívónyilásra (szellőzőablakra), távolítsa el.
34. Ne használja a gépet hóban.
35. Ha a levágott fű nedves, valószínűleg eltömődést okoz a gép belsejében. Rendszeresen ellenőrizze a gép állapotát, és szükség esetén távolítsa el a beletapadt füvet.
36. A gép működtetésekor figyeljen oda a csövekre és vezetékekre.

Karbantartás és tárolás

1. Rendszeresen vizsgálja és tartsa karban a fünyírót.
2. A berendezés biztonságos műszaki állapotának biztosítása érdekében a csavarok és anyák mindig legyenek szorosra meghúzva.
3. Gyakran ellenőrizze a fügyűjtő kosár esetleges kopását vagy eldeformálódását. A tároláshoz mindig győződjön meg arról, hogy a fügyűjtő kosár üres. Cserélje ki az elhasználódott fügyűjtő kosarat egy új gyári cseredarabbal.
4. Csak a kézikönyvben megadott eredeti gyártói késeket használja.
5. Legyen óvatos a fünyíró beállítása során,

nehogy beszoruljon az ujja a mozgó kések és a fünyíró rögzített alkatrészei közé.

1. Rendszeresen ellenőrizze a késrögzítő csavar megfelelő feszességét.
2. Tárolás előtt mindig hagyja lehűlni a fűnyírót.
3. A kések szervizelése során ne feledje, hogy a kések elmozdíthatók még kikapcsolt áramfor-rás esetén is.
4. Soha ne távolítsa el a biztonsági berendezéseket, és ne nyúljon hozzájuk. Rendszeresen ellenőrizze a megfelelő működésüket. Soha ne tegyen semmit, ami megzavarhatja a biztonsági berendezés tervezett működését, vagy csökkentheti a biztonsági berendezés által nyújtott védelmet.
5. Ne hagyja a gépet örizetlenül kültéren az esőben.
6. Ne mossa a gépet nagynyomású vízzel.
7. A gép tárolásakor kerülje a közvetlen napsütést és az esőt, és olyan helyen tárolja, amely nem forrósodik fel és nem párásodik be.
8. Vizsgálatot vagy karbantartást olyan helyen végezzen, ahol el lehet kerülni az esőt.
9. A gép használata után távolítsa el a rátapadt piszkot, és teljesen szárítsa meg a gépet tárolás előtt. Az évszaktól és a területtől függően fennáll a fagyás miatti meghibásodás kockázata.

Elektromos biztonság

1. Kerülje a veszélyes környezetet. Ne használja a gépet nyirkos, nedves helyen, és ne tegye ki esőnek. A gépbe kerülő víz növeli az áramütés kockázatát.

ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

⚠️ FIGYELMEZTETÉS: NE HAGYJA, hogy (a termék többszöri használatából eredő) kényelem és megszokás váltsa fel a termék biztonsági előírásainak szigorú betartását. A HELYTELEN HASZNÁLAT és a használati útmutatóban szereplő biztonsági előírások megszegése súlyos személyi sérülésekhez vezethet.

FONTOS BIZTONSÁGI SZABÁLYOK

⚠️ FIGYELMEZTETÉS: Olvassa el az összes biztonsági figyelmeztetést és utasítást. Ha nem tartja be a figyelmeztetéseket és utasításokat, akkor áramütés, tűz és/vagy súlyos sérülés következhet be.

Örizzen meg minden figyelmez- tetést és utasítást a későbbi tájé- kozódás érdekében.

1. Ügyelni kell arra, hogy gyermekek ne játszhas- sanak a fünyíróval.
2. Soha ne engedje, hogy gyermekek vagy ezen utasításokat nem ismerő személyek használják a fünyírót. Előfordulhat, hogy a helyi törvények rendelkeznek a kezelő életkorát illetően.
3. Ne működtesse a fűnyírót, ha emberek – különösen gyermekek – vagy háziállatok

tartózkodnak a közelben.

1. Ne feledje, hogy a kezelő, illetve felhasználó felelős a balesetekért vagy a más személyekkel vagy tulajdonnal szembeni veszélyhelyzetekért.
2. A fünyíró használata közben megfelelő lábbelit és hosszú nadrágot viseljen. Ne működtesse a fünyírót mezítláb vagy nyitott szandálban. Kerülje a laza, vagy lógó részekkel, szalagokkal rendelkező ruhák vagy ékszerek viselését. Ezeket a mozgó alkatrészek becsíphetik.
3. Elektromos szerszámok használatakor mindig viseljen védőszemüveget a szem védelme érdekében. A szemüvegnek meg kell felelnie az ANSI Z87.1 szabványnak az Egyesült Államokban, az EN 166 szabványnak Európában, illetve az AS/NZS 1336 szabványnak Ausztraliában/Új-Zélandon. Ausztraliában/Új-Zélandon törvény írja elő az arcvédő használatát is, amely biztosítja az arc védelmét.

A munkaadó felelőssége, hogy a megfelelő biztonsági védőeszköz viselésére kötelezze a szerszám kezelőit és a közvetlen munkaterületen lévő más személyeket.

1. Használat előtt ellenőrizze, hogy a tápkábel nem sérült-e, illetve nem öregedett-e el. Amennyiben a kábel használat során megsérül, haladéktalanul húzza ki a hálózatból. Ne nyúljon a kábelhez, mielőtt kihúzta volna a hálózatból. Ne használja a fűnyírót sérült, vagy hibás kábellel.
2. A fünyírót csak napközben vagy kellően erős mesterséges megvilágítás mellett használja.
3. Kerülje a fünyíró használatát nedves füben.
4. Soha ne használja a fünyírót esőben.
5. Mindig tartsa szilárdan a fogantyút.
6. Lejtön mindig bizonyosodjon meg lába kellő megtámasztásáról.
7. Sétálva haladjon, soha ne fusson.
8. Ne fogja meg a csupasz késeket vagy vágóéleket, amikor felemeli vagy megtartja a fünyírót.
9. Fizikai állapot – Ne használja a fünyírót, ha drog, alkohol vagy gyógyszer hatása alatt áll.
10. Tartsa kezét és lábát távol a forgó késektől. Vigyázat – A kések a fünyíró kikapcsolása után még szabadon forognak.
11. Csak a kézikönyvben megadott eredeti gyártói késeket használja.
12. Gondosan ellenőrizze a késeket a használat előtt, repedések vagy sérülések tekintetében.

Azonnal cserélje ki a megrepedt vagy sérült késeket.

1. A fünyírás előtt a területen ne legyenek más emberek. Állítsa le a fünyírót, ha valaki más is a területre lép.
2. Távolítsa el az idegen anyagokat, például köveket, drótokat, palackokat, csontokat és nagyobb botokat a területről, hogy elejét vegye a személyi sérülésnek vagy a fűnyíró károsodásának.
3. Ha bármi rendellenességet észlel, azonnal állítsa le a gépet. Kapcsolja ki a fünyírót, és húzza ki a tápkábelt a hálózatból. Ezt követően vizsgálja meg a fünyírót.
4. Soha ne próbálja beállítani a kerék magasságát, míg a fűnyíró működik.
5. Engedje el a kapcsolókart, és várjon, amíg a kések forgása leáll, mielőtt felhajtón, ösvényen, úton és kavicsos területen menne át. Húzza ki a tápkábelt a hálózatból, ha magára hagyja a fűnyírót, például, hogy eltávolítson valamit az útjából, vagy bármilyen más okból, ami elvonhatja a figyelmét a tevékenységről, amit végez.
6. A fünyíró kése által megütött tárgyak súlyos személyi sérülést okozhatnak. A gyepet mindig körültekintően meg kell vizsgálni, és minden fünyírás előtt el kell távolítani minden objektumot.
7. Ha a fünyíró egy idegen tárgyba ütközik, kövesse az alábbi lépéseket:

– Állítsa le a fünyírót, engedje el a kapcsoló-kart és várjon, amíg a kés teljesen leáll.
– Húzza ki a tápkábelt a hálózatból.
– Vizsgálja át alaposan a fünyírót, hogy megkeresse az esetleges károsodásokat.
– Cserélje ki a kést, ha az bármi módon károsodott. A fünyíró további használata előtt javítson ki minden károsodást.

1. Gyakran ellenőrizze a fügyűjtő kosár esetleges kopását vagy eldeformálódását. A tároláshoz mindig győződjön meg arról, hogy a fügyűjtő kosár üres. Cserélje ki az elhasználódott fügyűjtő kosarat egy új gyári cseredarabbal.

2. Különösen óvatosan járjon el tolatáskor, illetve amikor a fünyírót maga felé húzza.

3. Várja meg, míg a kések leállnak, ha a fünyírót egy nem füves területen való áthaladás érdekében meg kell dönteni, vagy amikor a fünyírót a levágandó területhez/ területről szállítja.
4. Soha ne használja a fünyírót hibás védőelemekkel vagy biztonsági eszközök nélkül, például a terelőelemek és/vagy a fügyűjtő kosár felszerelése nélkül.
5. A fünyírót óvatosan, az utasításoknak megfelelően indítsa be, és lábát tartsa kellő távolságra a kés(ek)től.

6. Ne döntse meg a fünyírót a motor bekapcsolásakor, kivéve, ha a fünyírót a beindításhoz meg kell dönteni. Ebben az esetben se döntse meg jobban a szükségesnél, és a fünyírót a kezelővel ellentétes oldalát megemelve döntse meg. Mielőtt a gépet újra a földre teszi mindig ügyeljen arra, hogy mindkét keze a működtetési helyzetben legyen.

7. Ne indítsa el a fünyírót, amikor a kiszóró nyílás előtt áll.

8. Ne tegye kezét és lábát forgó alkatrészek alá vagy azokhoz közel. A kiszóró nyílást mindig tartsa szabadon.
9. Ne szállítsa a fünyírót bekapcsolt állapotban.
10. Állítsa le a fúnyírót és húzza ki a csatlakozót az aljzatból. Győződjön meg arról, hogy minden mozgó alkatrész teljesen leállt
    – minden alkalommal, amikor magára hagyja a fünyírót,
11. akadályok vagy eltömödések elhárítása előtt,
    – ellenőrzés, tisztítás vagy a fűnyírón való munkavégzés előtt,
    – idegen tárgyba ütközés után. Vizsgálja át a fűnyírót, hogy nem sérült-e meg, és végezze el a szükséges javításokat az ismételt elindítás és használat előtt.
12. Ha a fünyíró szokatlan módon kezd vibrálni (azonnali ellenőrzés)
    – ellenőrizze, hogy nem károsodott-e,
    – cserélje ki vagy javítsa meg a sérült alkatrészeket,
    – ellenőrizze és húzza meg a laza alkatrészeket.
13. Legyen óvatos a fünyíró beállítása során, nehogy beszoruljon az ujja a mozgó kések és a fünyíró rögzített alkatrészei közé.
14. A lejtőkön oldalirányba haladjon át, ne lefelé vagy felfelé. Különösen óvatosan járjon el a lejtön való irányváltáskor. Ne végezzen fünyírást túl meredek lejtőkön.
15. Ne mossa tömlővel, kerülje el, hogy víz kerüljön a motorba és a villamos csatlakozásokba.
16. Rendszeresen ellenőrizze a késrögzítő csavar megfelelő feszességét.
17. A berendezés biztonságos műszaki állapotának biztosítása érdekében a csavarok és anyák mindig legyenek szorosra meghúzva.
18. Ügyeljen arra, hogy az egyik kés forgása másik kések forgását okozhatják.
19. Tárolás előtt mindig hagyja lehülni a fünyírót.
20. A kések szervizelése során ne feledje, hogy a kések elmozdíthatók még kikapcsolt áramfor-rás esetén is.
21. A biztonság érdekében cserélje ki a kopott vagy sérült alkatrészeket. Csak eredeti póta- katrészeket és tartozékokat használjon.
22. Elektromos szerszámának szervizelését bizza eredeti pótalkatrészeket használó képzett javítószemélyzetre. Ezzel biztosítja hogy az elektromos szerszám biztonsága fennmarad.
23. A szerszám kenésekor vagy tartozékcsere alatt kövesse az utasításokat.
24. A fogantyúkat/karokat tartsa szárazon, tisztán, valamint olaj- és zsírmentesen.
25. Ellenőrizze, hogy a tápellátás feszültsége és frekvenciája megfelel-e az azonosító táblán megadott műszaki adatoknak. Javasoljuk egy 30 mA-es vagy annál kisebb kioldási áramú megszakító (földzárlat-megszakító) vagy egy érintés-védő kapcsoló használatát.
26. A készüléket nem használhatják 8 évnél fia- talabb gyermekek, valamint csökkent fizikai,

érzékelési vagy értelmi képességű személyek, illetve olyanok, akiknek nincs meg a tapasztalatuk és tudásuk ehhez, kivéve, ha valaki a biztonságos használatra megtanítja őket, ismerteti velük a lehetséges veszélyeket, és a használat közben felügyeli őket. A készülék tisztítását és karbantartását felügyelet nélküli gyermekek ne végezzék.

Fennmaradó kockázatok

Ha a terméket minden biztonsági követelménynek megfelelően üzemelteti, akkor is maradnak lehetséges sérülési és károkozási kockázatok. A termék szerkezetéből és tervezéséből adódóan a következő veszélyek állhatnak fenn.

1. A rezgéskibocsátásból származó egészségkárosodás, ha a terméket hosszú időkön keresztül használják vagy nem kezelik megfelelően és nem tartják rendesen karban.
2. Törött szerszámok alkalmazása vagy rejtett tárgyak használat közbeni hirtelen ütése miatti sérülések és anyagi károk.
3. Repülő tárgyak által okozott sérülések és anyagi károk veszélye.

⚠️ FIGYELMEZTETÉS: A termék működés közben elektromágneses mezőt gerjeszt. Bizonyos körülmények között ez a mező zavarhatja az aktív vagy passzív orvosi implantátumokat. A súlyos vagy halálos sérülés kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátumot viselő személyek konzultáljanak az orvosukkal és az orvosi implantátum gyártójával a termék működtetése előtt.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

⚠️ FIGYELMEZTETÉS: NE HAGYJA, hogy (a termék többszöri használatából eredő) kényelem és megszokás váltsa fel a termék biztonsági előírásainak szigorú betartását.

A HELYTELEN HASZNÁLAT és a használati útmutatóban szereplő biztonsági előírások megszegése súlyos személyi sérülésekhez vezethet.

ÖSSZESZERELÉS

VIGYÁZAT: Mielőtt bármilyen munkálatot végezne rajta, mindig bizonyosodjon meg arról hogy a szerszámot kikapcsolta és a hálózatról lecsatlakoztatta.

A fogantyú összeszerelése

1. Vegye le a felső fogantyút a gép főegységéről.
   ▶ Ábra1: 1. Felső fogantyú
2. Lazítsa meg a marokanyákat.
   ▶ Ábra2: 1. Marokanya
3. Tágítsa kissé ki, majd emelje fel a fogantyút, helyezze be a fogantyú kiemelkedéseit a furatokba, és

aztán húzza meg a marokanyákat.

▶ Ábra3: 1. Fogantyú 2. Kiemelkedés 3. Furat 4. Marokanya
4. Csatlakoztassa a felső fogantyút úgy, hogy a karokat kívülröl beilleszti a fogantyúba, majd meghúzza az anyákat a csavarkulccsal a fogantyú rögzítéséhez.
▶ Ábra4: 1. Kar 2. Anya
5. A kábeleket rögzítse az ábrán látható módon.
▶ Ábra5: 1. Rögzítő

A fügyűjtő kosár felszerelése

1. Csatlakoztassa a fügyüjtő kosár csövét a kerethez.

▶ Ábra6: 1. Cső 2. Keret
2. Nyissa ki a hátsó fedelet.
▶ Ábra7: 1. Hátsó fedél

1. Helyezze be a fügyűjtő kosarat elölről a fogantyú belsején keresztül, majd Csatlakoztassa a fügyűjtő kosarat a gép hátsó oldalára.

▶ Ábra8: 1. Fügyűjtő kosár
▶ Ábra9

A fügyűjtő kosár eltávolításához a felszerelési eljárást hajtsa végre, fordított sorrendben.

A hosszabbító kábel csatlakoztatása

A FIGYELMEZTETÉS: A hosszabbító kábelnek a gép csatlakozódugójához történő csatlakoztatásakor győződjön meg róla, hogy a kapcsolókar fel van engedve, és a tápkábel nincs bedugva a hálózatba.
⚠️ FIGYELMEZTETÉS: Nedves kézzel ne csatlakoztassa vagy húzza ki a hosszabbító kábelt.

MEGJEGYZÉS: A hosszabbító kábelnek a gép csatlakozódugójához történő csatlakoztatásakor győződjön meg arról, hogy az teljesen be van dugva az aljzatba.

A hosszabbító kábel csatlakoztatásakor a kábelt az ábrán látható módon fűzze át a fogantyún lévő horgon, hogy megakadályozza a dugóra eső túlzott megterhelés miatti véletlenszerű kihúzódást.

ELM4121/ELM4620 esetén

▶ Ábra10: 1. Horog 2. Hosszabbító kábel

ELM4621 esetén

▶ Ábra11: 1. Horog 2. Hosszabbító kábel

A mulcsozó tartozék csatlakoztatása

1. Nyissa ki a hátsó fedelet, majd távolítsa el a fügyüjtő kosarat.
   ▶ Ábra12: 1. Hátsó fedél 2. Fügyűjtő kosár
2. Csatlakoztassa a mulcsozó tartozékot, miközben lenyomva tartja a kart, majd engedje el a kart a mulcsozó tartozék rögzítéséhez.
   ▶ Ábra13: 1. Mulcsozó tartozék 2. Kar

A kiszóró tartozék csatlakoztatása

ELM4620/ELM4621 esetén

1. Nyissa ki a hátsó fedelet, majd távolítsa el a fügyűjtő kosarat.
   ▶ Ábra14: 1. Hátsó fedél 2. Fügyűjtő kosár
2. Csatlakoztassa a mulcsozó tartozékot, miközben lenyomva tartja a kart, majd engedje el a kart a mulcsozó tartozék rögzítéséhez.
   ▶ Ábra15: 1. Mulcsozó tartozék 2. Kar
3. Nyissa ki a jobb oldali fedelet, majd Csatlakoztassa a kiszóró tartozékot.
   ▶ Ábra16: 1. Kiszóró tartozék 2. Jobb oldali fedél

MEGJEGYZÉS: Ügyeljen arra, hogy a kiszóró tartozékot úgy helyezze be, hogy a retesz a helyére pattanjon.

▶ Ábra17: 1. Rugós retesz

A MÜKÖDÉS LEÍRÁSA

A fünyírási magasság beállítása

⚠️ FIGYELMEZTETÉS: Mielőtt beállítja a fűnyírási magasságot, húzza ki a hosszabbító kábelt a tápfeszültségböl, és ellenőrizze, hogy a kések teljesen leálltak-e.
⚠ FIGYELMEZTETÉS: Soha ne tegye a fünyíró alá a kezét vagy a lábát a fünyírási magasság beállításakor.

A vágási magasságot 20 mm és 75 mm között állíthatja. A vágási magasság 7 fokozatban (az ELM4121 esetén) vagy 8 fokozatban (az ELM4620/ELM4621 esetén) állítható.

ELM4121 esetén

▶ Ábra18: 1. Beállító kar
ELM4620/ELM4621 esetén
▶ Ábra19: 1. Beállító kar

Az egyik kezével tartsa a fogantyút, és a másik kezével mozgassa a kart.

▶ Ábra20: 1. Beállító kar

MEGJEGYZÉS: Végezzen próbanyírást egy kevésbé feltűnő helyen, és állítsa be a kívánt magasságot.

A kapcsoló használata

⚠️ FIGYELMEZTETÉS: A szerszám bedugása elött mindig ellenőrizze, hogy a kapcsolókar megfelelően működik-e, és elengedve az „OFF” állásba kerül.

⚠️ FIGYELMEZTETÉS: Az Ön biztonsága érdekében ez a gép egy reteszelőgombbal van felszerelve, ami meggátolja a szerszám véletlen beindulását. Soha ne használja a gépet, ha az akkor is beindul, amikor Ön a reteszelőgomb megnyomása nélkül húzza meg a kapcsolókart. Javításért forduljon a helyi Makita szervizközponthoz.

⚠️ FIGYELMEZTETÉS: Soha ne iktassa ki a reteszelő funkciót, és ne ragassza le a reteszelögombot.

MEGJEGYZÉS: Ne húzza fel erővel a kapcsolókart anélkül, hogy a reteszelőgombot lenyomta volna. A kapcsoló eltörhet.

ELM4121/ELM4620 esetén

A gép indításához nyomja meg a reteszelőgombot, majd húzza fel a kapcsolókart. A gép leállításához engedje el a kapcsolókart.

▶ Ábra21: 1. Kapcsolókar 2. Reteszelőgomb

ELM4621 esetén

A gép indításához nyomja meg a reteszelőgombot, majd húzza fel a kapcsolókart. A kapcsolókar megnyomása közben nyomja meg a hajtókart a hátsó kerekek meghajtásához. A gép leállításához engedje el a kapcsolókart és a hajtókart.

▶ Ábra22: 1. Kapcsolókar 2. Reteszelögomb

A fügyűjtő kosár szintjelzője

A fügyűjtő kosár szintjelzője a fünyírás során nyitva van, ha a fügyűjtő kosár nincs tele. Ha a fünyírás során a fügyűjtő kosár megtelik, a szintjelző becsukódik. Ha a fügyűjtő kosár megtelt a fünyírás folytatása előtt ürítse azt ki.

▶ Ábra24: 1. Szintjelző

▶ Ábra25: 1. Szintjelző

A mulcsozó tartozék használata

A mulcsozó tartozék lehetővé teszi, hogy a vágott füvet visszajuttassa a talajra anélkül, hogy a levágott füvet a fügyűjtő kosárba gyűjtené. Ha a gépet a mulcsozó tartozékkal használja, ügyeljen arra, hogy eltávolítsa a fügyűjtő kosarat.

A kiszóró tartozék használata

ELM4620/ELM4621 esetén

A kiszóró tartozék lehetővé teszi, hogy a levágott fű a gép jobb oldaláról a talajra kerüljön anélkül, hogy a levágott füvet a fügyűjtő kosárba gyűjtené. Ha a gépet a kiszóró tartozékkal használja, ügyeljen arra, hogy fel-szerelje a mulcsozó tartozékot és eltávolítsa a fügyűjtő kosarat.

A fogantyúk magasságának beállítása

VIGYÁZAT: A karok kinyitás előtt tartsa erősen a felső fogantyút. Ellenkező esetben a fogantyú leeshet és sérülést okozhat.

A fogantyú magasságát három fokozatban lehet beállítani. Nyissa ki a fogantyú karját a felső fogantyú tartása közben, majd állítsa be a fogantyú magasságát, majd csukja be a karokat.

▶ Ábra26: 1. Kar 2. Jel 3. Nyíl

Motorvédelem (túláramrelé)

A FIGYELMEZTETÉS: Ha a gép működtetése közben hirtelen leáll, engedje fel a kapcsolókart, és húzza ki a hosszabbítót. Ellenkező esetben a gép hirtelen újraindulhat és sérülést okozhat.

VIGYÁZAT: Mielőtt eltávolítaná a kést akadályozó tárgyat, vegyen fel kesztyűt, és húzza ki a hosszabbító kábelt az aljzatból.

Ha a levágott fű vagy egy idegen tárgy beszorul a géptest belsejébe, akkor a gép, a motor védelme érdekében automatikusan leáll (túláramrelé). Ebben az esetben húzza ki a hosszabbító kábelt az aljzatból, távolítsa el az akadást okozó tárgyat, és bekapcsolás előtt hagyja néhány percig lehülni a gépet.

MEGJEGYZÉS: A túláramrelé akkor aktiválódik, ha nedves vagy hosszú fű kerül a géptest belsejébe.

MÜKÖDTETÉS

Fünyírás

⚠️ FIGYELMEZTETÉS: Fűnyírás előtt takarítsa el a botokat és köveket a nyírandó területről. Továbbá, előre távolítson el minden gyomot a nyírandó területről.

▶ Ábra27

⚠️ FIGYELMEZTETÉS: Mindig viseljen védőszemüveget vagy biztonsági szemüveget oldal-pajzzsal, a fűnyíró használata során.

VIGYÁZAT: Ha a levágott fű vagy egy idegen tárgy elakadt a fűnyíró házában, kapcsolja ki a gépet és húzza ki a hosszabbító kábelt az aljzatból. A fű vagy az idegen tárgy eltávolítása előtt vegyen fel kesztyűt.

VIGYÁZAT: A gép működtetésekor gondoskodjon róla, hogy felszerelje a fűkosarat vagy a mulcsoló tartozékot.

MEGJEGYZÉS: A gépet kizárólag fűnyírásra használja. A géppel ne nyírjon gyomokat.

Fünyíráskor mindkét kezével szilárdan tartsa a fogantyút.

▶ Ábra28

A fünyírás javasolt sebessége négy másodpercenként körülbelül egy méter.

▶ Ábra29

Kezdje a fünyírást a hálózati csatlakozó közelében, így a hosszabbító kábel nem akadályozza a műveletet.

▶ Ábra30: 1. Aljzat 2. Hosszabbító kábel

Ne engedje, hogy a hosszabbító kábel a gép alatt haladjon, vagy abba beleakadhasson.

▶ Ábra31

▶ Ábra32

Az első kerekek középvonala iránykutatásként szolgál a fünyírás szélességére vonatkozóan. Használja a középvonalakat iránymutatásként, sávokban nyírja a füvet. A lenyírt fű egyenletessége érdekében, a korábban már lenyírt sáv felére, egyharmadára átfedve végezze a fünyírást.

▶ Ábra33: 1. Fünyírási szélesség 2. Átfedő terület 3. Középvonal

Minden egyes alkalommal változtassa meg a fünyírás irányát, hogy megakadályozza a füszálak egyirányú döléséből eredő mintázat kialakulását.

▶ Ábra34

Időszakosan ellenőrizze a fügyűjtő kosárban lévő lenyírt füvet. Ürítse ki a kosarat, mielőtt megtelne. Minden rendszeres ellenőrzés előtt állítsa le a gépet.

MEGJEGYZÉS: Ha a fünyíró fügyűjtő kosara megtelik, az akadályozza a kés sima forgását és túlterheli a motort, ami meghibásodáshoz vezethet.

Hosszú füves gyep nyírása

Ne próbálja meg egyszerre lenyírni a hosszúra nőtt füvet. Ehelyett inkább több lépésben nyírja le a füvet. A fűnyírások között hagyjon egy-két napot, hogy a fű egyenletes legyen.

▶ Abra35

MEGJEGYZÉS: A fű elhalhat, ha a hosszúra nőtt füvet egy menetben kívánja rövidre vágni. A levágott fű eltömítheti a fűnyíró belsejét.

Szegélyvágás

Szegély Vágásakor ügyeljen arra, hogy a gép bal oldala a szegély felé nézzen, és a gépet a szegély mentén mozgassa.

▶ Ábra36

KARBANTARTÁS

A FIGYELMEZTETÉS: Mielőtt karbantartaná a gépet, húzza ki a hosszabbító kábelt a tápfe-szültségböl, és ellenőrizze, hogy a kések teljesen leálltak-e.

⚠ VIGYÁZAT: A karbantartás során mindig viseljen kesztyűt.

A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos vagy gyári szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.

Karbantartás a fünyírás után

Fünyírás után törölje le a gépet száraz vagy szappanos vízbe mártott ruhával. Továbbá, egy puha kefével távolítsa el a késekről a levágott füvet és a szennyeződéseket.

MEGJEGYZÉS: Soha ne használjon gázolajt, benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek elszíneződést, alakvesztést vagy repedést okozhatnak.

Tárolás

1. Húzza ki a hosszabbító kábelt.
   ▶ Ábra37: 1. Hosszabbító kábel
2. Távolítsa el a fügyűjtő kosarat.
3. Állítsa be a vágási magasságot a beállító karral.

ELM4121 esetén:

Állítsa a vágási magasságot „2"-re.

▶ Ábra38: 1. Beállító kar

ELM4620/ELM4621 esetén:

Állítsa a vágási magasságot „4”-re.

▶ Ábra39: 1. Beállító kar

1. Nyissa ki a fogantyú karját a felső fogantyú tartása közben, majd állítsa be középre a fogantyú magasságát, majd csukja be a karokat.
   ▶ Ábra40: 1. Kar 2. Jel 3. Nyíl

⚠ VIGYÁZAT: A karok kinyitás előtt tartsa erősen a felső fogantyút. Ellenkező esetben a fogantyú leeshet és sérülést okozhat.

1. Lazítsa meg a marokanyákat, miközben a fogantyút tartja.
   ▶ Ábra41: 1. Marokanya
2. Tágítsa kissé ki, majd hajtsa be a fogantyút, és helyezze be a fogantyú kiemelkedéseit a furatokba.
   ▶ Ábra42: 1. Fogantyú 2. Kiemelkedés 3. Furat

⚠ VIGYÁZAT: A fogantyú behajtásakor ügyeljen arra, hogy ne csípje be a kezét vagy ujjait.

1. Húzza meg a marokanyákat.
   ▶ Ábra43: 1. Marokanya
2. Helyezze a gépet az ábrán látható módon.
   ▶ Ábra44

VIGYÁZAT: Gondoskodjon róla, hogy a gépet beltéren tárolja, és sima felületre helyezi. Ellenkező esetben a gép leeshet és sérülést okozhat.

A fünyírókés cseréje

⚠ VIGYÁZAT: A fünyírókés cseréjekor ne használjon a szabványos imbiszkulcson kívül mást. Egy másik csavarkulcs használata túlzott meghúzáshoz vagy meglazításhoz vezethet, ami sérülést okozhat.

1. Húzza ki a hosszabbító kábelt, és állítsa fel a gépet. (Lásd az utasításokat a tárolására vonatkozóan.)
2. Helyezze a csapszeget a furatba, majd tartsa egy kézzel a fogantyút, és lazítsa meg a csavarkulccsal a csavart az órajárással ellentétes irányba.

▶ Ábra45: 1. Kés 2. Villáskulcs 3. Csapszeg

1. Távolítsa el a fünyírókést.

ELM4121 esetén

Távolítsa el sorban a fejescsavart, a csavaralátétet, a fünyírókést, a bilincset és a távtartót.

▶ Ábra46: 1. Távtartó 2. Bilincs 3. Fünyírókés 4. Csavaralátét 5. Fejescsavar

ELM4620/ELM4621 esetén

Távolítsa el sorban a fejescsavart, a fünyírókést és a bilincset.

▶ Ábra47: 1. Bilincs 2. Fünyírókés 3. Fejescsavar

1. Tegyen be egy új fűnyírókést, majd dugja be a csapszeget a furatba, majd tartsa egy kézzel a fogantyút, és szorosan húzza meg a csavarkulccsal a csavart az órajárás irányába.

▶ Ábra48: 1. Fünyírókés 2. Villáskulcs 3. Csapszeg

A kábel igazítása

ELM4621 esetén

Ha a hátsó kerekek nem forognak vagy nem forognak simán, amikor megszorítja az irányítókart, állítsa be a kábel hosszát.

1. Lazítsa meg az anyát egy csavarkulccsal, miközben a hüvelyt egy másik csavarkulccsal tartja.
   ▶ Ábra49: 1. Hüvely 2. Anya

2. Forgassa el a hüvelyt.

▶ Ábra50: 1. Hüvely

1. Forgassa az anyát, amíg eléri a hüvelyt.
   ▶ Ábra51: 1. Hüvely 2. Anya

2. Szorítsa meg az anyát egy csavarkulccsal, miközben a hüvelyt egy másik csavarkulccsal tartja.

▶ Ábra52: 1. Hüvely 2. Anya

1. Kapcsolja be a gépet, és ellenőrizze, hogy a kerekek simán forognak, amikor megszorítja az irányítókart. Ha a kerekek nem forognak simán, állítsa be újra a kábel hosszát.

Hosszabbító kábel

Csak kültéri használatra szánt, átlagos rendeltetésű PVC vagy gumi hosszabbító kábelt használjon, amelynek keresztmetszete legalább 1,5 mm ^2 .

Használat előtt és alatt ellenőrizze a tápkábel és a hosszabbító kábelt, hogy nem sérültek-e. Ne használja az eszközt sérült, vagy hibás kábellel. Tartsa távol a hosszabbító kábelt a vágóelemektől. Amennyiben a

kábel használat során megsérült, haladéktalanul húzza ki a hálózatból. Ne nyúljon a kábelhez, mielőtt kihúzta volna a hálózatból.

OPCIONÁLIS KIEGÉSZÍTŐK

⚠ VIGYÁZAT: Ezen kiegészítőket és tartozékokat javasoljuk a kézikönyvben ismertetett Makita szerszámhoz. Bármilyen más kiegészítő vagy tartozék használata a személyi sérülés kockázatával jár. A kiegészítőt vagy tartozékot csak rendeltetésszerűen használja.

Ha bármilyen segítségre vagy további információkra van szüksége ezekkel a tartozékokkal kapcsolatban, keresse fel a helyi Makita Szervizközpontot.

- Fünyírókés

MEGJEGYZÉS: A listán felsorolt néhány kiegészítő megtalálható az eszköz csomagolásában standard kiegészítőként. Ezek országonként eltérőek lehetnek.

TECHNICKÉ ŠPECIFIKÁCIE

Model: ELM4121 ELM4620 ELM4621
Otáčky naprázdno 3 400 min		-1	2 950 min-1
Výška kosenia 20 mm – 75 mm
Šírka strihania 410 mm 460 mm
Číslo dielu náhradnej čepele kosačky YA00000734 YA00000742
Rozmery(D x Š x V)	Počas prevádzky (s lapačom trávy)	D: 1 290 mm až 1 465 mmŠ: 530 mmV: 905 mm až 1 135 mm	D: 1 535 mm až 1 700 mmŠ: 570 mmV: 950 mm až 1 165 mm	D: 1 630 mm až 1 790 mmŠ: 570 mmV: 950 mm až 1 165 mm
	Pri uskladnení (bez lapača trávy)	390 mm x 530 mm x 1 070 mm	515 mm x 570 mm x 1 125 mm	590 mm x 570 mm x 1 220 mm
Hmotnosť netto 18,6 – 20,2 kg 27,7 – 29,2 kg 30,5 – 32,2 kg
Trieda bezpečnosti		☐/II
Trieda ochrany IPX4

– Odpojte napájací kábel od napájania.

– Dôkladne skontrolujte kosačku, či nedošlo k jej poškodeniu.
