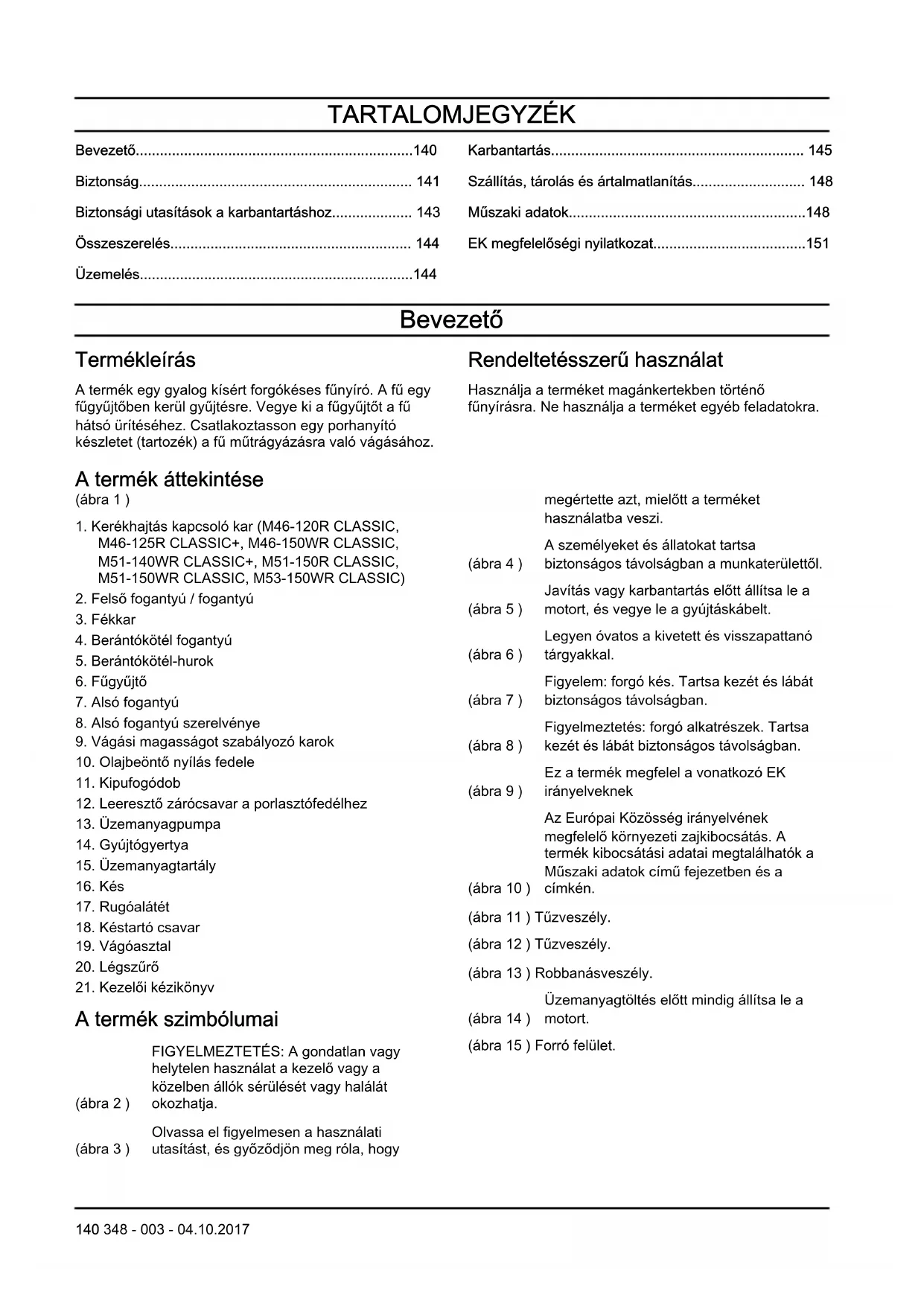

HASZNÁLATI ÚTMUTATÓ M51140WR Classic+ MCCULLOCH

• Bevezető p. 140
• Biztonság p. 141
• Biztonsági utasítások a karbantartáshoz p. 143
• Összeszerelés p. 144
• Üzemelés p. 144
• Karbantartás p. 145
• Szállítás, tárolás és ártalmatlanítás p. 148
• Műszaki adatok p. 148
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet (tartozék) a fű műtrágyázásra való vágásához. Rendeltetésszerű használat Használja a terméket magánkertekben történő fűnyírásra. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1 ) p. 151

1. Kerékhajtás kapcsoló kar (M46-120R CLASSIC,

M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)

2. Felső fogantyú / fogantyú

4. Berántókötél fogantyú

5. Berántókötél-hurok

8. Alsó fogantyú szerelvénye

9. Vágási magasságot szabályozó karok

10. Olajbeöntő nyílás fedele

12. Leeresztő zárócsavar a porlasztófedélhez

15. Üzemanyagtartály

21. Kezelői kézikönyv

A termék szimbólumai (ábra 2 ) FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy a közelben állók sérülését vagy halálát okozhatja. (ábra 3 ) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4 ) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 5 ) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 6 ) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 7 ) Figyelem: forgó kés. Tartsa kezét és lábát biztonságos távolságban. (ábra 8 ) Figyelmeztetés: forgó alkatrészek. Tartsa kezét és lábát biztonságos távolságban. (ábra 9 ) Ez a termék megfelel a vonatkozó EK irányelveknek (ábra 10 ) Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. (ábra 11 ) Tűzveszély. (ábra 12 ) Tűzveszély. (ábra 13 ) Robbanásveszély. (ábra 14 ) Üzemanyagtöltés előtt mindig állítsa le a motort. (ábra 15 ) Forró felület. 140 348 - 003 - 04.10.2017(ábra 16 ) A motorból származó kipufogó- gázok szén-monoxidot tartal- maznak, amely szagtalan, mér- gező, rendkívül veszélyes gáz. Ne működtesse a járművet bel- térben vagy zárt helyen. Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a McCulloch kereskedőjével a folytatás előtt.

• Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A

348 - 003 - 04.10.2017 141közelben állókat és az állatokat tartsa biztonságos

távolságban a terméktől.

• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd Személyi védőfelszerelés142. oldalon

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a McCulloch szervizműhellyel. Vágóburkolat

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés.

A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állítassa be egy hivatalos McCulloch szakszervizben a motorféket. (ábra 17 ) Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. VIGYÁZAT: A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

• Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

• Ne töltse túl üzemanyaggal a terméket. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából.

• A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos McCulloch szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos McCulloch szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki.

348 - 003 - 04.10.2017 143Összeszerelés

A fogantyú összeszerelése Alsó fogantyú rész

1. Az ábra szerint tegye a csapokat az alsó fogantyú

aljának nyílásaiba. Igazítsa megfelelően a csavarfuratokat, és rögzítse a csavarokat, alátéteket és gombokat.(ábra 18 ) Felső fogantyú rész

1. Igazítsa össze a fogantyú nyílásait az alsó fogantyú

nyílásaival, majd rögzítse a csavarokat, alátéteket és gombokat. A berántókötél-hurkot is rögzítse a jobb oldalon. Teljesen húzza meg a gombokat.(ábra 19 )

2. Húzza meg a berántókötél fogantyúját, és tegye a

berántókötelet a berántókötél-hurok köré.(ábra 20 )

3. Használja a pántokat, hogy a kábeleket a

fogantyúhoz rögzítse.(ábra 21 ) Megjegyzés: Győződjön meg róla, hogy a kábelek nem túl feszesek. A fűgyűjtő doboz felszerelése

1. Helyezze a fűgyűjtő keretet a szövet fűzsákba.

Győződjön meg arról, hogy a fűgyűjtő kereten lévő fogantyú a fűzsák tetején van.

2. Csatlakoztassa a fűzsákot a fűgyűjtő kerethez a

szövetzsák peremén található kapcsok segítségével. (ábra 22 )

3. Emelje fel a hátsó burkolatot.

4. Csatlakoztassa a fűgyűjtőt a vázszekrény felső

5. Helyezze a fűgyűjtő alsó részét a fűkidobó

csatornába. A mulcsozó dugó összeszerelése Bizonyos modelleknél porhanyító készlet is rendelkezésre áll külön megvásárolható tartozékként. A(z) M51-150WR CLASSIC, M53-150WR CLASSIC modelleket porhanyító készlettel szállítják. A(z) M40-120 CLASSIC, M40-125 CLASSIC+ modellek nem használhatók porhanyító készlettel.

1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

2. Helyezze a mulcsozó dugót a fűkidobó csatornába.

(ábra 23 ) Üzemelés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg róla, hogy megértette azt.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van-e rögzítve és beállítva. Lásd A vágószerkezet ellenőrzése146. oldalon

3. Töltse fel az üzemanyagtartályt. Lásd

Tankolás144. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd Az olajszint ellenőrzése146. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű ólommentes vagy ólomtartalmú benzint. Legalább 90-es oktánszámú benzint használjon, amely legfeljebb 10% etanolt (E10) tartalmaz. FIGYELMEZTETÉS: A nem megfelelő üzemanyag használata a motor károsodásához vezethet.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

3. Tartsa tisztán az üzemanyagtartály sapkájának

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása

1. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság növeléséhez. 144 348 - 003 - 04.10.20172. Mozgassa a vágási magasságot szabályozó kart előrefelé a vágási magasság csökkentéséhez.(ábra 24 ) VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

1. Győződjön meg róla, hogy a gyújtáskábel

csatlakozik a gyújtógyertyához.

2. A készülék legelső beindításakor nyomja meg 5-ször

az üzemanyagpumpát. Ha a készülék legközelebbi indításakor a motor hideg, 3-szor nyomja meg az üzemanyagpumpát.(ábra 25 )

3. Maradjon a termék mögött.

4. Húzza a fékkart a fogantyúhoz.(ábra 26 )

5. Fogja meg a berántókötél fogantyúját jobb kézzel.

6. Lassan húzza ki a berántókötelet, amíg ellenállást

7. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. A kerekeken levő meghajtó használata

• Nyomja a kerékhajtás kapcsoló kart a fogantyú irányába.(ábra 27 )

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A termék leállítása

• Csak a meghajtás leállításához engedje el a kerékhajtás kapcsoló kart.

• A motor leállításához engedje el a fékkart. Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken142. oldalon

Karbantartás Naponta Hetente Havonta Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze és állítása be a hajtást (tengelykapcsoló vezeték) X Ellenőrizze a hangfogót* X

348 - 003 - 04.10.2017 145Karbantartás Naponta Hetente Havonta

Ellenőrizze a gyújtógyertyát X Cserélje ki az olajat (először 5 óra után, majd minden 50 óra használat után)

Cserélje ki a légszűrőt X Ellenőrizze az üzemanyagrendszert X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken. A termék külső tisztítása

• Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. A vágóburkolat belső felületének tisztítása

1. Ürítse ki a benzintartályt.

2. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

3. Mossa le vízzel a vágóburkolat belső felületét.

A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából. FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal.(ábra 28 )

2. Távolítsa el a késtartó csavart.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége a

vágóburkolat felé nézzen.(ábra 29 )

7. Győződjön meg róla, hogy a kés igazodik a

motortengely középpontjához.

8. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós

alátétet, és húzza meg a csavart 45–60 Nm nyomatékkal.(ábra 30 )

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

3. Törölje le a nívópálcáról az olajat.

4. Tegye a nívópálcát teljesen az olajtartályba, hogy

pontos képet kapjon az olajszintről.

5. Vegye ki a nívópálcát.

6. Vizsgálja meg az olajszintet a nívópálcán.

348 - 003 - 04.10.20177. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet. A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti az olajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le.

1. Használja a terméket addig, amíg kiürül az

2. Húzza ki a gyújtáskábelt a gyújtógyertyából.

3. Vegye le az olajtartály sapkáját.

4. Tegyen egy tartályt a termék alá, hogy a motorolajat

5. Döntse meg a terméket, hogy az olajtartályból

kifolyjon a motorolaj.

6. Töltse fel az olajtartályt a(z)

Műszaki adatok148. oldalon részben ajánlott típusú, új motorolajjal.

7. Ellenőrizze az olajszintet. Lásd

Az olajszint ellenőrzése146. oldalon

Légszűrő A hosszú ideje használt légszűrőt nem lehet teljesen kitisztítani. A légszűrőt rendszeres időközönként cserélje ki. Megjegyzés: Mindig cserélje ki a sérült levegőszűrőt. A papírszűrő tisztítása

1. Távolítsa el a levegőszűrő fedelét és a papírszűrőt.

2. A szűrőt ütögesse sima felülethez, hogy a rátapadt

részecskék leessenek. VIGYÁZAT: Ne tisztítsa a papírszűrőt oldószerrel vagy sűrített levegővel.

3. Tegye vissza a légszűrőt. Győződjön meg arról,

hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

4. Tegye vissza a légszűrő fedelet.

A műanyaghab szűrő tisztítása

1. Távolítsa el a levegőszűrő fedelét és a műanyaghab

2. Tisztítsa meg a műanyaghab szűrőt szappannal és

3. Öblítse le tiszta vízzel a műanyaghab szűrőt.

4. Nyomja ki a vizet a műanyaghab szűrőből, és hagyja

megszáradni. VIGYÁZAT: Ne használjon sűrített levegőt. Az károsíthatja a műanyaghab szűrőt.

5. Kenje be a műanyaghab szűrőt motorolajjal.

6. Nyomjon tiszta kendőt a műanyaghab szűrőhöz a

felesleges olaj eltávolításához.

7. Tegye vissza a légszűrőt. Győződjön meg arról,

hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

8. Tegye vissza a légszűrő fedelet.

A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok148. oldalon .(ábra 31 )

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. A tengelykapcsoló bovden beállítása Ha a hajtás lassúnak tűnik, akkor be kell állítani a tengelykapcsoló bovdent.

1. Csatlakoztassa a tengelykapcsoló bovdent a

kerékhajtás kapcsoló karon levő különböző furatokhoz a bovden hosszának beállításához. A tengelykapcsoló bovden hosszának csökkentésével a hajtási sebesség növelhető. A tengelykapcsoló bovden hosszának növelésével a hajtási sebesség csökkenthető.(ábra 32 ) Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a tengelykapcsoló bovdent.

2. A hajtási sebesség kis mértékű módosításához

forgassa el a beállító csavart. A hajtási sebesség

348 - 003 - 04.10.2017

147növelése érdekében forgassa el a beállító csavart az óramutató járásával ellentétes irányba. A hajtási sebesség csökkentése érdekében forgassa el a beállító csavart az óramutató járásával megegyező irányba.(ábra 33 ) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt és a porlasztófedelet. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy az üzemanyagot, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a McCulloch kereskedőhöz, vagy adja le egy újrahasznosítási ponton. Műszaki adatok Műszaki adatok M40-120 CLASSIC M40-125 CLASSIC+ M46-120 CLASSIC M46-120R CLASSIC M46-125 CLASSIC+ M46-125R CLASSIC+ Motor Márka McCulloch Briggs & Stratton McCulloch McCulloch Briggs & Stratton Briggs & Stratton Lökettérfogat, cm

2,0 1,6 2,0 2,0 1,6 1,6 Gyújtásrendszer Gyújtógyertya K7RTC RC12YC K7RTC K7RTC RC12YC RC12YC Elektródahézag, mm 0,7 0,5 0,7 0,7 0,5 0,5 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartal- ma, liter 0,8 0,8 0,8 0,8 0,8 0,8 Olajtartály űrtartalma, liter 0,4 0,4 0,4 0,4 0,4 0,4

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ. 148 348 - 003 - 04.10.2017M40-120 CLASSIC M40-125 CLASSIC+ M46-120 CLASSIC M46-120R CLASSIC M46-125 CLASSIC+ M46-125R CLASSIC+ Motorolaj

Hangteljesítményszint, mért dB (A) érték

Hangteljesítményszint, ga- rantált , L

Hangnyomásszint a fel- használó fülénél, dB (A)

Rezgésszintek, a hveq

SJ vagy jobb minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395:2103 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395:2013 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipi- kus statisztikus ingadozásával (szórásával) rendelkeznek.

2,4 1.9 2,4 2,4 2,4 Gyújtásrendszer Gyújtógyertya K7RTC RC12YC K7RTC K7RTC K7RTC Elektródahézag, mm 0,7 0,5 0,7 0,7 0,7 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter 1,0 0,8 1,0 1,0 1,0 Olajtartály űrtartalma, liter 0,4 0,4 0,4 0,4 0,4 Motorolaj

Hangteljesítményszint, mért dB (A) érték

Hangteljesítményszint, garan- tált , L

Hangnyomásszint a felhasználó fülénél, dB (A)

Rezgésszintek, a hveq

4,27 4,27 4,06 5,55 3,39 Vágószerkezet Vágási magasság, mm 30–80 30-90 30-90 30-90 30-90 Vágószélesség, mm 460 510 510 510 530 Kés Mulcher 46 Mulcher 51 Mulcher 51 Mulcher 51 Mulcher 53 Cikkszám 5811889-10 5041133-10 5041133-10 5041133-10 5811886-10

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

SJ vagy jobb minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395:2103 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395:2013 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipi- kus statisztikus ingadozásával (szórásával) rendelkeznek. 150 348 - 003 - 04.10.2017M46-150WR CLASSIC M51-140WR CLASSIC+ M51-150R CLASSIC M51-150WR CLASSIC M53-150WR CLASSIC Fűgyűjtő űrtartalma, liter 50 55 55 55 55 EK megfelelőségi nyilatkozat Az EK-megfelelőségi nyilatkozat tartalma A Husqvarna AB, SE 561 82 Huskvarna, SVÉDORSZÁG a saját felelősségére kijelenti, hogy a jelzett termék: Leírás Belső égésű motorral működő, gyalog kísért fűnyíró Márka McCulloch Platform / Típus / Modell M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC,

Köteg 2017-es és újabb sorozatszámok teljes mértékben megfelel a következő EU-irányelveknek és rendeleteknek: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EC; 2005/88/EC „kültéri zajkibocsátásra vonatkozó” Az alábbi harmonizált szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100, ISO 14982,

ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

A zajértékek a 2000/14/EK irányelv V. mellékletének megfelelően a használati utasításban, a műszaki adatok feje- zetben, valamint az aláírt EK-megfelelőségi nyilatkozatban találhatók. A szállított belső égésű motorral működő, gyalog kísért fűnyíró megfelel a vizsgálaton átesett példadarabnak.
