GEBRUIKSAANWIJZING M51140WR Classic+ MCCULLOCH

Veiligheidsinstrumentesoor onderhoud. 192

Montage. 193

Bediening. 193

Onderhoud. 194

Vervoer, opslag en verwerking. 197

EG-conformiteitsverklaring. 200

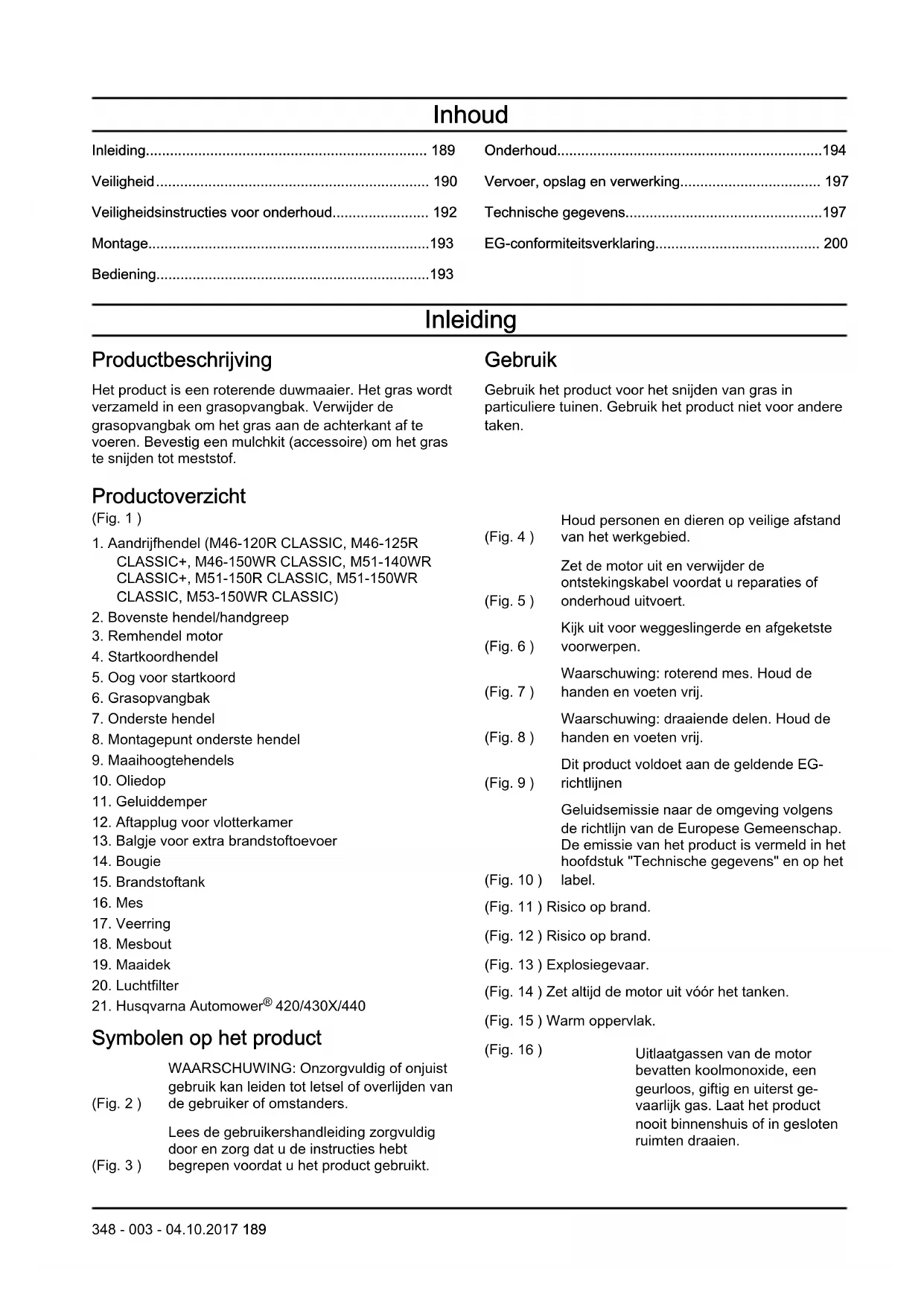

Inleiding

Productbeschrijving

Het product is een roterende duwmaier. Het grayscale verzameld in een grasopvangbak. Verwijder de grasopvangbak om het grayscale aan deijkenkant af te voeren. Bevestig een mulchkit (accessoire) om het grayscale snijden tot meststof.

Productverzicht

(Fig. 1)

1. Aandrijfhendel (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)
2. Bovenste hendel/handgreep
3. Remhendel motor
4. Startkoordhendel
5. Oog voor startkoord
6. Grasopvangbak
7. Onderste hendel
8. Montagepunt onderste hendel
9. Maaihoogtehendels
10. Oiedop
11. Geluiddemper
12. Aftapplug voor vlotterkamer
13. Balgje voor extra brandstoftoevoer
14. Bougie
15. Brandstoftank
    16.Mes
16. Veerring
17. Mesbout
18. Maaidek
19. Luchtfilter
20. Husqvarna Automower® 420/430X/440

Symbolen op het product

WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of omstanders.

Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt

(Fig. 3) begrepen voordat u het product gebruikt.

Gebruik

Gebruik het product voor het snijden van grayscale in particuliere tuinen. Gebruik het product Niet voor andere taken.

Houd personen en dieren op veilige afstand (Fig. 4) van het werkgebied.

Zet de motor uit en verwijder de ontstekingskabel voordat u reparations of

(Fig. 5) underwentuitvoert.

Kijkuit voorwegsglingerde en afgeketste

(Fig. 6) voorwerpen.

Waarschuwing: roterend mes. Houd de

(Fig. 7) handen en voeten vrij.

Waarschuwing: draaiende delen. Houd de

(Fig. 8) handen en voeten vrij.

Dit product voldoet aan de geldende EG-

(Fig. 9) Richtlijnen

Geluidsemissie aan de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het

(Fig. 10) label.

(Fig. 11) Risico op brand.

(Fig. 12) Risico op brand.

(Fig. 13) Explosiegevaar.

(Fig. 14) Zet altijd de motor uit voor het tanken.

(Fig. 15) Warm oppervlak.

(Fig.16)

Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst geleerlijk gas. Laat het product nooit binnenshuis of in gesloten ruimten draaien.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciele markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zich, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat die nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligkeit

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de gebruikershandleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wort gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezbruikt, of als u Niet voorzichtig bent. Letsel of overlijden konnen het gevolgijken als u deeiligheidsvoorschriften negeert.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkung van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.
• Wees algid voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product要去 bedieren in een bepaalde situatie, stop dan en informeer bij uw McCulloch dealer voordat u overdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
- Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutk lezen.
- Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
- Laat het product Niet door een kind bedieren.
- Laat het product Niet bedieren door een persoon die de instructies Niet hebft gelezen.
- Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, alsijd in de gaten. Er要去 allen tjnde een verantwoordelijk volwassene aanwezig zich.
- Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid,.Coordinatie en oordeel.
- Gebruik het product Niet als het defect is.
- Wijzig dit product Niet of gebruik het Niet als het door anderen kan zich gewijzigd.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenenuit het werkgebied voordat u het product gaat gebruiken.
• Objecten die gegen de snijuitrusting aankommen, können worden uittgeworpen en schade veroorzaken aan Personen en objeten. Houd omstanders en dieren op veilige afstand van het product.
• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikkseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gevaarlijke situaties zoals gladde ondergronden.

• Kijk uit voor personen, objecten en situatuies die een veilig gebruik van het product+kennenverhinderen.

• Kijkuit voor obstakels zoals wortels, stenen,takjes, kuilen en greppels. Obstakels hunnen moeilijk te zien+zijn door hoog gras.

• Gras maien op hellingen kan gevaarlijk zijn. Gebruik het product Niet op een helling van meer dan 15^
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenহ beneden.
• Wees voorzichtig wanner u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich kannen belemmeren.

Werkveiligigkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om grayscalen te maaien. Het is Niet toegestaan om het product voor andere doeleinden te gebruiken.
  Maak aktijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsmiddelen op pagina 191.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en+kunnen vonden bevatten die brand hunnen verroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct+zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letselveroorzaken.
  Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen asveroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.
• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controller het product op schade. Repareer schade of LAST een erkende serviceworkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wanner de motor worden gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes Niet in aanraking komt met de grond of andere voorwerpen.
• Blijf aktijd achefter het product wanner u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreepijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
  Kantel het product Niet verwijl de motor draait.
• Wees voorzichtig wonneer u het product waar achteren trekt.
• Til het product nooit op verwijl de motor draait. Als het product toch moet worden opgetild,zet dan eerst

de motor uit en ontkoppel de ontstekingskabel van de bougie.

• Loop nied achteruit wanner u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op paden van grind, stenen en asfalt.
• Loop nicht hard met het product wanner de motor is ingeschakeld. Loop algijd rustig wanner u het product bedient.
  Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.
• Houd algtd toezicht op het product wanner de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsmiddelen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschemingsmiddleslen können nicht alle risico's uitsluiten maar+kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemingsmiddleslen.
• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop Niet op blote voeten.
  Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defectহn.
• Controller de veiligheidsvoorzieningen regelmatig op een juiste werkung. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw McCulloch serviceworkplaats.

Kap van maidek

• Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Remhendel motor

De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motor en waar de motorremhendel los. Als de motor Niet binnen 3 seconden stopt, waar u een erkende McCulloch serviceworkplaats de motorrem afstellen.

Geluiddemper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe.

Inspecteer de uitlaatdemper regelmatig om te verifierten of die goed vastzit en nicht beschadigd is.

(Fig. 17)

OPGELET: De uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Brandstofveiligkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaam verecht komt, dit kan letsel veroorzaken. Als er brandstof op

uw lichaamterechtkommen,verwijderdeze dan met water en zeep.

• Start het product Niet als er sprake is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze+kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letselveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koalmonoxide.
• Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
• Verplaats het product minstens 3 m (10 ft) van deplaats waar u de brandstoftank hebt bevuld, voordat u het product start.
• Doe nicht te veel brandstof in de brandstoffank.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie.
• Draag beschermende handschoenen wanner u onderhoud aan de snijuitrusting UITvoert. Het mes is zeer scherp en kan gemakkelijk snijwondenveroorzaken.
• Accessoires en wijzigingen aan het product die nicht zichen goedgekeurd door de fabrikant, können leiden

tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zich goedgekeurd door de fabrikant.

• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
  Voer alleen onderhoud UIT zoals beschreiben in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden要去en wordenuitgevoerd door een erkende McCulloch serviceworkplaats.
• Laat een erkende McCulloch servicewerkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Hendel monteren

Onderste gedeelte van de hendel

1. Plaats de pennen onderaan de hendel in de gaten zoals weergegeven in de afbeelding. Lijn de schroefgaten uit en breng de schroeven, sluitingen en knuppen aan.(Fig. 18)

Bovenste gedeelte van de hendel

1. Lijn de gaten in de handgreep UIT met de openings in de onderste hendel en breng de schroeven, sluitringen en knappen aan. Breng aan de rechterkant ook het oog voor het startkoord aan. Draai de knappen volledig vast.(Fig. 19)
2. Trek aan de startkoordhendel en voer het startkoord door het oog voor het startkoord.(Fig. 20)
3. Gebruik de spanbanden om de kabels aan het handvat te bevestigen.(Fig. 21)

Let op: Zorg ervoor dat de spanning in de kabels nicht te hoog is.

1. Bevestig de zak aan het frame van de grasopvangbak met de klemmen aan de rand van de zak.(Fig. 22)
2. Til de achechterklep op.
3. Bevestig de grasopvangbak aan de bovenrand van het chassis.
4. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal.

Mulchplug monteren

Er is een mulchkit verkrijgbaar als accessoire, alleen voor bepaalde modellen. De modellen M51-150WR CLASSIC, M53-150WR CLASSIC worden standard geleverd met een mulchkit. De modellen M40-120 CLASSIC, M40-125 CLASSIC+ können nicht worden gebrukt met een mulchkit.

1. Til de achechterklep op en verwijder de grasopvangbak.
2. Steek de mulchplug in het afvoerkanaal.(Fig. 23)

Grasopvangbak monteren

1. Plaats het frame van de grasopvangbak in de stoffen zak. Zorg ervoor dat de handgreep op het frame van de grasopvangbak bovenop de zak zit.

Bediening

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voordat u het product gaat bedieren

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.
2. Controleer de snijuitrusting om te zien of deze correct is gemonteerd en afgesteld. Zie Snijuitrusting controleren op pagina 195.
3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 193.
4. Vul de olietank en contrôleer het oliepeil. Zie Oliepeil controlleren op pagina 195.

Brandstof bijvullen

Gebruik emissarieme of alkylaatbenzine, indien beschikbaar. Als er geen emissarieme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende

benzine. Gebruik een benzine met een octaangetal van minimaal 90 en met maximaal 10% ethanol (E10).

WAARSCHUWING: Gebruik van het verkeerde soort brandstof kan leiden tot motorschade.

1. Draai de brandstoftankdop langzaam los om de druk te lien ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doekenaat de resterende brandstof opdrogen.
3. Maak het gebied rondom de brandstoftankdop goed schoon.
4. Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3m (10 ft) van de plaats waar u de brandstoftank hebt gezuld, voordat u het product start.

Maaihoogte afstellen

1. Breng de maaihoogtehendel maarachten om de maaihoogte te vergroten.

2. Breng de maaihoogtehendel maar voren om de maaihoogte te verkleinen.(Fig. 24)

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon nicht waterpas is, kuren de messen de grond raken.

Product starten

1. Controller of de ontstekingskabel is verbonden met de bougie.
2. Druk het balgje voor extra brandstoftoevoer 5 keer in wanner u het product voor de allereerste keer start. Druk het balgje voor extra brandstoftoevoer 3 keer in wanner u het product een volgende keer start met een koude motor.(Fig. 25)
3. Blijf hinter het product.
4. Houd de motorremhendel gegen de handgreep.(Fig. 26)
5. Houd het startkoord in uwrechterland.
6. Trek het startkoord langzaam maar buiten totdat u enige waarstand voelt.
7. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

De aandrijving op de wielen gebruiken

• Druk de aandrijfhendel in de richting van de handgreep.(Fig. 27)
• Voordat u het product maar achefteren trekt, moet u de aanrijving uitschakelen en het product ongeveer 10cm�n voren duwen.
• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wonneer u bij een obstakte kommt.

Product stoppen

• Als u de alleen de aandrijving wilt stoppen, LASTJfHendel los.
• Als u de motor wilt stoppen, THAT u de motorremhendel los.

Een goed resultaat verkrijgen

• Gebruik algid een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras worden geel. Een scherp mes verbruikt ook minder energia dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controller het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde servicewerkplaats.

Onderhoudsschema

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met*:zie de instructies in Veiligheidsvoorzieningen op het product op pagina 191.

Onderhoud Elke dag Wekelijks Maandelijks
Algemene inspectie uitvoeren X
Motoroliepeil controlleren X
Product reinigen X
Snijuitrusting controlleren X
Kap van het maaidek controlleren* X
Motorremhendel controlleren* X
Aandrijving controlleren en afstellen (koppelingskabel) X
Demper controleren* X
Bougie controleren X
Olie verversen (de eerste keer na 5 uu r gebruik, dan na elke 50 uu ge-bruik)			X
Vervang het luchtfilter X
Brandstofsystemeem controleren X

Algemene inspectie uitvoeren

• Controller of de moeren en schroeven op het product goed+zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
  Zorg dat de luchtinlaat op de bovenkant van de motor Niet is geblokkeerd.
• Reinig het product Niet met een hagedruksput.
• Als u water gebruikt om het producte te reinigen, spuit dan geen waterrechtstreeks op de motor.

Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoftank.
2. Plaats het product op zijn Kant met de demper maar beneden.

OPGELET: Als het product met het luchtfilter maar beneden worden geplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk worden gestart.

WAARSCHUWING: Draag beschermende handschoenen wonneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controller de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting.altijd.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes要去 na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of要去 worden verrangen.

Mes verrangen

1. Zet het mes vast met een houten blok.(Fig. 28)
2. Verwijder de mesbout.
3. Verwijder het mes.
4. Controller de messteun en de mesbout om te zien of er schade is.
5. Controller de motoras om te controleren of deze nicht is verbogen.
6. Wanneru u het neue mes bevestigt, richt dan de gebogen uiteinden van het mes waar de kap van het maaidek.(Fig. 29)
7. Controller of het mes is uitgelijnd met het midden van de motoras.
8. Zet het mes vast met een houten blok. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.45-60(Fig.30)
9. Draai het mes met de hand rond en contrôleer of het vrij draait.

WAARSCHUWING: Draag
handschoenen van ditke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Oliepeil controlleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeiluit voordat u het product start.

1. Zet het product op een vlakke ondergrond.

2. Verwijder de olietankdop met de bijgevoegde peilstok.

3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.
5. Verwijder de peilstok.
6. Controller het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

Motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zoep.

1. Gebruik het product totdat de brandstoftank leeg is.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietank Dop.
4. Plaats een opvangbak onder het product om de motorolie in op te vangen.
5. Kantel het product om de motorolie uit de olietank af te tappen.
6. Vul bij met neue motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 197.
7. Controller het oliepeil. Zie Oliepeil controeren op pagina 195.

Luchtfilter

Een luchtfilter dat langeijd is gebruikt,kan Niet volledig worden gereinigd.Vervang het luchtfilter regelmatig.

Let op: Vervang een beschadigd luchtfilter.altijd.

Papierfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het papierfilter.
2. Tik het filter gegen een vlakke ondergrund om de deeltjes te verwijderen.

OPGELET: Gebruik geen oplosmiddel of perslucht om het papierfilter te reinigen.

1. Zet het luchtfilter terug. Controller of het luchtfilter de luchtfilterhouser volledig afsluit.
2. Zet het luchtfilterdeksen terug.

Kunststoff schuimfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het kunststof schuimfilter.
2. Reinig het kunststof schuimfilter met water en zeep.

3. Spoel het kunststof schuimfilter af in schoon water.

4. Knijp het water uit het kunststof schuimfilter en laat het drogen.

OPGELET: Gebruik geen perslucht. Dit kan het kunststof schuimfilter beschaden.

1. Smeer het kunststof schuimfilter met motorolie.
2. Duw een schone doek gegen het kunststof schuimfilter om overtollige olie te verwijderen.
3. Zet het luchtfilter terug. Controller of het luchtfilter de luchtfilterhouser volledig aflsuit.
4. Zet het luchtfilterdeksen terug.

Bougie controlleren

OPGELET: Gebruik algijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controller de bougie als de motor weinig vermogen—heeft, nicht gemakkelijk te starten is of stationair nicht goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental.altijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deze vuil is en controller of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 197(Fig. 31)
- Vervang de bougie indien nodig.

Brandstofsysteme controleren

• Controller de brandstoffankdop en de afdichting van de brandstoffankdop om te zien of er geen schade is.
• Controller de brandstofslang om te controleren of er geenlekken,zijn. Als de brandstofslang beschadigd is,laat dieze dan door een servicemonteur verwangen.

Als de aandrijving traag lijkt, moet de koppelingskabel worden afgesteld.

1. Bevestig de koppelingskabel in een ander gat op de aandrijfhendel om de lenghte ervan af te stellen. Verkort de koppelingskabel om de rijsnelheid te verhogen. Verleng de koppelingskabel om de rijsnelheid te verlagen.(Fig. 32)

Let op: Als de aandrijving is ingeschakeld verwijl u niet aan de aandrijfhendel trekt, moet u de koppelingskabel verlungen.

1. Gebruik de stelschroef voor de fijnafstelling van de rijnsnelheid. Draai de stelschroef linksom om de rijnsnelheid te verhogen. Draai de stelschroef rechtsom om de rijnsnelheid te verlagen.(Fig. 33)

Als de aandrijving ook na de afstelling traag lijkt, maar dan de aandrijfrem verrangen door een erkende servicemonteur.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het producten de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, hunnen tot brand leiden.
• Gebruik algid goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoftank en de vlotterkamer voordat u het product voor langere tijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren
• Zet het product tijdens het vervoer veilig vast om schade en oncegevalten te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.

• Bewaar het product in een droge en vorstvrijeruihte.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
  Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingsslocatie.
• Wonneer het product zichlanger in gebruik is, stuur het dan maar een McCulloch dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+	M46-125RCLASSIC+
Motor
Merk McCulloch Briggs &		Stratton	McCulloch Mculloch Briggs	& Stratton	Briggs & Stratton
Cylinderinhoud, cm3	120 125 120	120 125 125
Toerental, tpl 2900 2900 2900	2900 2900 2900	2900
Nominaal motorvermogen, kW151	2,0 1,6 2,0 2,0	1,6 1,6
Ontstekingssysteme
Bougie K7RTC RC12YC K7RTC K7RTC RC12YC	RTC K7RTC RC12YC RC12YC	C
Elektrodenafstand, mm 0,7 0,5	0,5 0,7 0,7 0,5	0,5
Brandstof-/smeersysteme
Inhoud brandstoftank, liter 0,8	0,8 0,8 0,8 0,8	8 0,8
Inhoud olietank, liter 0,4 0,4	0,4 0,4 0,4 0,4
\(Motorolie^{152}\)	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Gewicht
Met lege tanks, kg 24 25 28	29 28 29
\(Geluidsemissies^{153}\)
Geluidsvermogenniveau,gemeten dB(A)	93 93 95 95 95	95 95
Geluidsvermogenniveau,gegarandeerd \(L_{WA}\) dB (A)	94 94 96 96 96	96 96
\(Geluidsniveau^{154}\)
Geluidsdrukniveau bij hetoor van de gebruiker, dB(A)	80 80 82 82 82	82
\(Trillingsniveau\), \(a_{hveq}\)\(^{155}\)
Handgreep, m/s2	14,75 14,75 1	15,68 15,68 15,	68 15,68
Snijuitrusting
Maaihoogte, mm 20-75 20-75	30-80 30-80	30-80 30-80
Maaibreedte, mm 400 400 4	60 460 460 460
Mes Mulcher 40 Mulcher 40	Mulcher 46 Mulcher	Mulcher 46 Mulcher	46
Artikelnummer 5871590-10	5871590-10 58	11889-10 5811	889-10 58118	89-10 5811889	-10
Capaciteit grasopvangbak,liter	50 50 50 50 50	50 50

	M46-150WR CLASSIC	M51-140WR CLASSIC+	M51-150R CLASSIC	M51-150WR CLASSIC	M53-150WR CLASSIC
Motor
Merk McCulloch Briggs & Strat-		ton	McCulloch McCulloch McCulloch McCulloch
Cylinderinhoud, cm3	150 140 150 150	150
Toerental, tpm 2900 2900 2900	2900 2900
Nominaal motorvermogen, kW 156	2,4 1,9 2,4 2,4	2,4
Ontstekingssystem
Bougie K7RTC RC12YC K7RTC	K7RTC K7RTC
Elektrodenafstand, mm 0,7 0,5 0	7 0,7 0,7
Brandstof-/smeersystem
Inhoud brandstoftank, liter 1,0 0,8	1,0 1,0 1,0
Inhoud olietank, liter 0,4 0,4 0,4	0,4 0,4
Motorolie157	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Met lege tanks, kg 32 32 33 33 33	3
Geluidsemissies 158
Geluidsvermogenniveau, ge-meten dB(A)	97 97 95 97 98
Geluidsvermogenniveau, ge-garandeerd LWA dB (A)	98 98 98 98 98
Geluidsniveau 159
Geluidsdrukniveau bij hetoor van de gebruiker, dB (A)	82 82 81 84 82
Trillingsniveaua, aheq 160
Handgreep, m/s2	4,27 4,27 4,06	5,55 3,39
Snijuitrusting
Maaihoogte, mm 30-80 30-90 30	90 30-90 30-90
Maaibreedte, mm 460 510 510 5	10 530
Mes Mulcher 46 Mulcher 51 Mulcher	51 Mulcher 53
Artikelnummer	5811889-10	5041133-10	5041133-10	5041133-10	5811886-10
Capaciteit grasopvangbak, liter	50 55 55 55 55

156 Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ISO1585. In massa geprodueerde motoren kannen een afwijkende waarde geben. Het werkelijk geleverde vermogen van de geinstalleerde motor in het product hangt af van de bedrijfsnelheid, de omgevingsconditions en andere waarden.
157 Gebruik motorolie van kwaliteit SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de Beste viscositeit op basis van de verwachtte buitentemperatuur.
158 Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG.
159 Geluidsdrukniveau volgens ISO 5395:2103. De gerapporteerde geevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
160 Trillingsniveau volgens ISO 5395:2013. De gerapporteerde gegevens voor een trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2m / s^2

EG-conformiteitsverklaring

Inhoud van de EG-verklaring van overeenstemming

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, verklaren onder unsere alleenverantwoordelijkheid dat het gerepandrede product:
Beschrijving Loopmaier met verbrandingsmotor
Merk McCulloch
Platform / Type / Model M40-120	CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Partij Serienummer vanaf 2017 en verder
volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:
Richtlij/Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektromagnetische compatibiliteit"
2000/14/EG; 2005/88/EG "beteffende geluid buitenshuis"
Toegepaste geharmoniseerde normen en/of technische specificaties+zijn als volgt: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032In overeenstemming metrichtlijn 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming.De geleverde duwmaier met verbrandingsmotor is conform het geteste exemplaar.

INNHOLD

Innledning 201

Sikkerhet. 202

Echipament de protectie personala

AVERTISMENT: Inainte de a utilizes produsul, citi instruciunile de averizare demai jos.
