NAVODILA ZA UPORABO M51140WR Classic+ MCCULLOCH

Sigurnost pri rukovanju s gorivom

UPOZORENJE: Pije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

• NemojtePokretati proizvod aku njemu ima goriva ili motornog ulja. Uklonite nezeljeno gorivo/ulje i pricekajte na sujsenje proizvoda.
• Ako gorivo prolijete po odjeci, odomah ju zamijene.
  Gorivu nemojte dopustiti kontakt s tijelom jer moze uzrokovati ozljede. Ako dode do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• NemojtePokretati proizvod akomotor propuša. Redovito pregledavajte imla na motoru propuštanja.

• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.

• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.

• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruce predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prijie ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite Čep spremnika goriva i pažljivo ispustite tlak.
  Gorivo u motor nemojte uljevati u zavtorenom prostoru. Nedovoljan protok zraka moze uzrokovati ozljede ili smrt zbog gusenja ili trovanja uglijcim monoksidom.
• Potpuno zategnite Čep spremnika za gorivo. Ako Čep spremnika za gorivo nods zategnut, postoji opasnost od požara.
• PrijjePokretanja proizvod odmaknite majmanje 3m (10') od mjesta punjenja spremnika.
• U spreznik za gorivo nemojte uliti previse goriva.

Sigurnosne upute za održavanje

UPOZORENJE: Pijekoristenjaproizvoda procitajte upozoravajuce upute u nastavku.

• Ispušni plinovi iz motora sadrže ugljikov monoksid, vrlo opasan otrovni plin bez mirisa. Proizvod nemojtePokretati u zatvorenom ili uskom prostoru.
• Prije odrzavanja proizvoda zaustavite motor i odspojite kabel za paljenje od svjecice.
• Tijekom odrzavanja rezne opreme nosite zašitne rukavice. Nož je vrlo oštar i lako dolazi do posjekotina.
• Dodatna oprema i izmjene proizvoda bez odobrenja proizvodača mogu uzrokovati ozbiljne ozljede ili

smrt. Nemojt meijenjati proizvod. Obavezno upotrebljavaje dijelove s odobrenjem proizvodaça.

• Ako se odžavanje ne provodi ispavno i redovno, povecava se opasnost od ozljede i ostecenja proizvoda.
• Održavanje provodite iskljucivo prema uputama iz ovog prisučnika za vlasnika. Sva druga servisiranja mora provoditi ovlasteni serviser tvrtke McCulloch.
  Redovno servisiraje proizvod kod ovlastenog servisera tvrtke McCulloch.
  Zamijenite ostecene, istrose nile polomljene dijelove.

Sastavljanje

Zasastavljaneruache

Zodpovednost' za vyrobok

V sulade s pravnymi predpismi upravujucimi zodpovednost' za vyrobok nenesieme zodpovednost' za skody sposobene naśim vyrobkom v dosledku:

Varnostna navodila za vzdhrževanje 278

Montaza. 278

Delovanje. 279

Vzdrzevanje 280

Transport skladischenje in odstranitev. 282

Tehnici podatki. 282

Izjava ES o skladnosti 285

Uvod

Opis izdelka

Naprava je rotacijska kosilnica. Pokošena trava se zbira v zbiralniku za travo. ČeŽelite uporabiti zadenjski izmet travc, odstranite zbiralnik za travo. ČeŽelite travo razrezati v gnojilo, namestite mulcer (dodatna oprema).

Pregled izdelka

1. Pogonska ročica (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)

(SI. 1)
2. Zgornji del ročaja/ročaj
3. Ročica zavore motorja
4. Roica zaganjalne vrvice
5. Zanka zaganjalne vvi
6. Zbiralnik za travo
7. Spodnji ročaj
8. Sklop spodnej ročice
9. Ročice za nastavitev visišne kosnje
10. Pokrovček posode za olje
11. Dušilnik
12. Otočni vijak komore uplinjalnika
13. Membrana Črpalke za gorivo
14. Vžigalna svečka
15. Posoda za gorivo
16. Rezilo
17. Podložka vzmeti
18. Vijak rezila
19. Kosišće
20. Zračni filter
21. Navodila za uporabo

Simboli na izdelku

POZOR: Povrsna in napacna uporaba lahko povzroci poskodbe in celo smrt uporabnika

(SI.2) ali opazovalcev.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporabljaje za druga apravila.

Osebe in Živali raj.Body na varni razdalji od (SI.4) delovnega območja.

Izklopite motor in odstranite vžigalni kabel,

sele nato opravite popravila ali vzdrzevaIa

dela.

(SI. 6 ) Pazite na leteče in odbite predmete.

Oporzorilo: vrtljivo rezilo. Držite roke in noge

(SI.7) stran.

Oporzorilo: vrtljivi deli. Držite roke in noge

(SI. 8) stran.

lzdelek je v skladu z veljavnimi direktivami

(SI.9) ES

Emisija hrupa v okolje v skladu z direktivo

Evropske skupnosti. Podatek za emisijo izdelka je naven den v poglavju "Tehnicni

(SI. 10) podatki" ter na nalepki.

(SI. 11) Nevarnost požara.
(SI. 12) Nevarnost požara.
(SI. 13) Nevarnost eksplozije.

Vedno ugasnite motor, preden začnete

(SI. 14) napravo napolnite z gorivom.

(SI. 15) Vroča povrsina.

(SI. 16)

Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne uporabljaje v zaprtih prostorih.

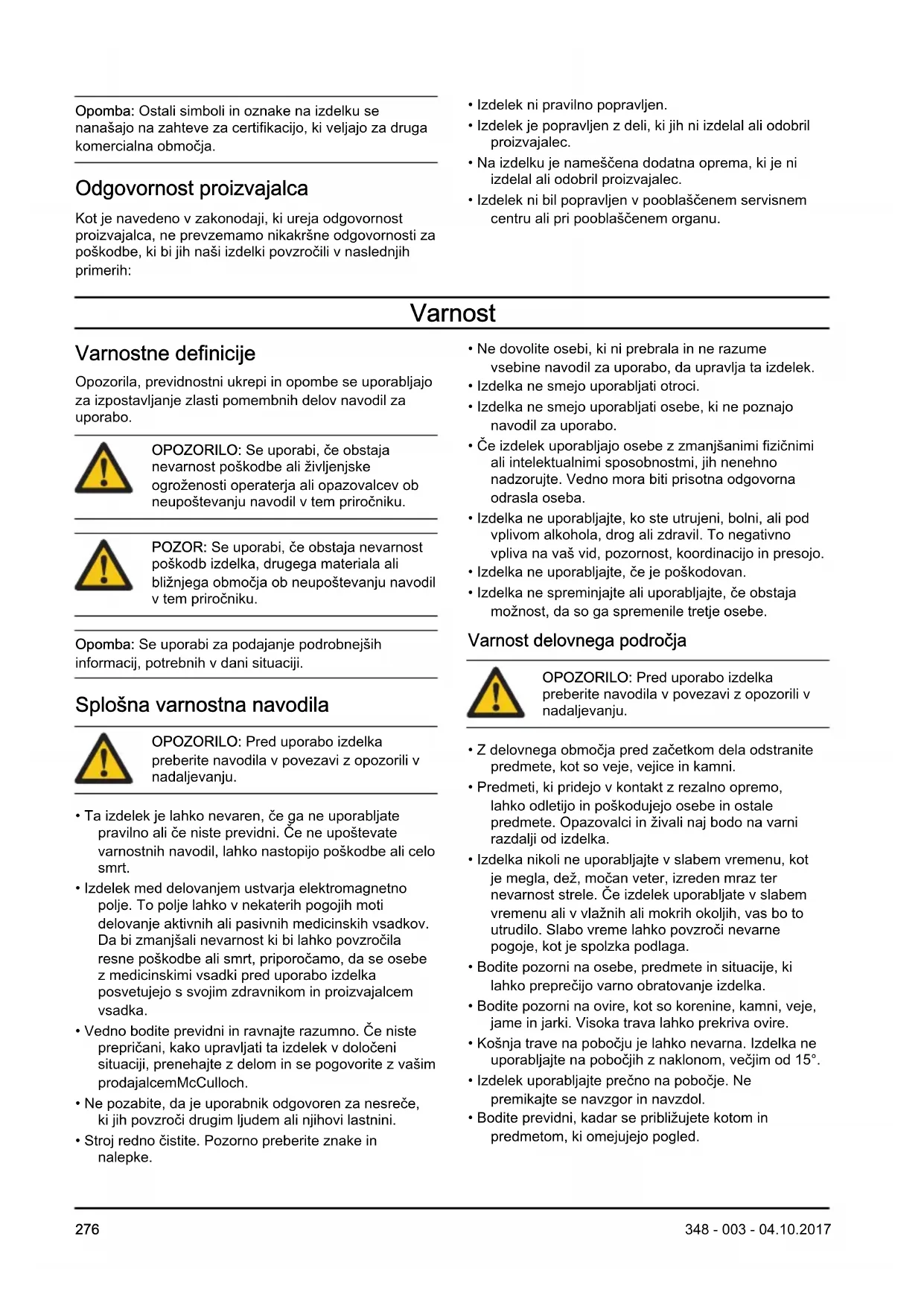

Opomba: Ostali symboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakrsne odgovornosti za poškodbe, ki bi jih naš izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisnem centru ali pri pooblascenem organu.

Varnost

Opozorila, previdostni ukrepi in opombe se uporabljajo za izpostavljanje zlasti pomembnih delov navodil za uporabo.

OPOZORILO: Se uporabi, ce obstaja nevarnost poskodbe ali ziviljenjske ogrozenosti opererja ali opazovalcev ob neupostevanju navodil v tem prirocniku.

POZOR: Se uporabi, ce obstaja nevarnost poskodb izdelka, drugega materiala ali bliznjega območja ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejish informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, ce ga ne uporabljate pravilno ali ce niste previdni. Ce ne upostevate varnostnih navodil, lahko nastopijo poskodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjsali nearnost ki bi lahko povzrociha resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujujo s svojim zdravnikom in proizvajalcem vsadka.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravlji t a izdelek v določeni situaciji, prenehajte z delom in se pogovorite z vašim prodajalcem McCulloch.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Stroj redno Čistite. Pozorno preberite znake in nalepke.

• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlia ta izdelek.

• Izdelka ne smejo uporabljati otroci.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjsanimi fizicnimi aliintelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, ce je poskodovan.
• Izdelka ne spreminajte ali uporabljaje, ce obstaja moznost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vegince in kamni.
  Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poskodujejo osebe in ostale predmete. Opazovalci inŽivali njbodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v VLCnih ali mokrih okoljih, vas bo to protrililo. Slabo vreme lahko povzroci nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprecijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Kosnja trave na pobocju je lahko nevarna. Izdelka ne uporabljajte na pobocjih z naklonom, vecjim od 15^
• Izdelek uporabljajte prečno na pobocje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se priblizujete kotom in predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za kosnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljaje osebno zašcitno opremo. Glejte Osebna zašcitna oprema na strani 277.
• Motorja nikoli ne vklopite v zaptem prostoru ali v blizini vnetljivega materiala. Izpušni plini iz motorja so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar.
• Izdelka ne uporablajte, ce rezilo in vsiPokrovi niso namesceni pravilno. Nepravlino namesceno rezilo lahko odleti in povzroci poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poskoduje rezilo in ukrivi motorno gred. Zvita os povzroca vibracije in zelo visoko tveganje, da rezilo odleti.
• Ce rezilo trci ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poskodovan. Poškodbe popravite ali pa popravilo prepustite pooblasčenemu serviserju.
• Ročico zavore motorja nikoli ne pritrdite trajno na ročaj, ko je motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav takto pa imeje na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.
  Pri delujoem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s suečke odstranite vžigalni kabel.
• Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.
  Pri delujoem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Preden spreminjate visino reza, ustavite motor. Ne izvajaje preragoditev, ko motor deluje.
• Ko je motor vklopljen, imeje izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zašcitna oprema ne more v celoti preprečiti poskodb, vendar v primuru nesreće omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.
• Uporabite trpeznobutev, ki ne drsi. Ne bodite bosi ali nosite odprtih cevljev.
• Oblečene imejte trpežne, dolge hlace.
• Po potrebi uporabite zašcitne rokavice, npr. kadar pritrujete, pregledujete ali Čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka s poskodovanimi varnostnimi napravami.
• Redno preverjaje varnostne naprave. Če so varnostne naprave poskodovane, se obrnite na pooblasčeno servisno delavnico McCulloch.

Pokrov rezila

• PreglejtePokrovrezilain se prepričajte,da nima poskodb,kot so razpoke.

Ročica zavore motorja

Rocica zavore motorja izklopi motor. Ko je rocica zavore motorja sprosca, se motor ustavi.

Če Želite preveriti zavoro motorja, vklopite motor, potem pa sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblasčememu serviserju McCulloch, da nastavi zavoro motorja.

(SI. 17)

Dusilec

Dusilnik zmanjsije hrup na najnizjo moznro raven in posilja izpušne pline stran od operaterja.

Ne uporabljaje izdelka, ce dušilnik manjka ali je poskodovan. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara.

Dusilnik redno preverjaje in se takoprepricajte, da je pravilno namescen in neposkodovan.

POZOR: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku zelo segreje. V blizini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ce so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganajte. Ocistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Ce se z gorivom polijete po obleki, se nemudoma preoblocite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poskodb. Ce gorivo polijete po telesu, se očistite z milom in vodo.
• Ce motor pušča, izdelka ne zaganajte. Redno preverjajte, ali motor pušča.
  Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poskodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poskodb. Zagotovite zadosten pretok zraka.
  V blizini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v blizino goriva ali motorja.

Goriva ne dolivajte, ko je motor vklopljen.
Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
Pred dolivanjem pocesti odpritPokrovcek posode za gorivo in previdno sprostite pritisk.
Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroci poskodbe ali smrt zaradi zadusitve ali zastrupitve z ogljikovim monoksidom.
- Skrbno privijtePokrovcek posode za gorivo. CePokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarnost pozara.
- Preden izdelek vklopite, ga premaknite majmanj 3 m (10Čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
V posodo za gorivo ne nalijte prevec goriva.

Varnostna navodila za vzdřevanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprih prostorih.
• Preden začnete z vzdřeževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel.
  Pri vzdrrzevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poskodbam

ali celo v smrt. Ne spreminjaje izdelka. Vedno uporabljajteismo dodatke,ki jih je odobril proizvajalec.

• Če izdelka ne vzdřžujete pravilno in redno, se poveča nevarnost poskodb osebam in izdelku.
  Vzdrzevanje opravite takot, kot piše v teh navodilih za uporabo. Vsakrsno drugacno vzdhrzevanje mora opraviti osebje pooblascene servisne delavniceMcCulloch.
  Redno dovolite osebju pooblascene servisnedelavnice McCullochizvajati vzdrrzevalna dela.
  Zamenjate poskodovane,OCRNLJNDELE.

Montaža

Montaža ročice

Spodnj del ročaja

1. Zatica v skladu s sliko vstavite v odprtini na dnu spodnjega dela rocaja. Poravnajte navojne vrtine in privijte vijaka, podložki in gumbni vijaka.(Sl. 18)

Zgornji del ročaja

1. Odprtine v rocaju poravnajte z odprtinami v spodnjem delu rocaja ter namestite vijaka, podložki in gumbna vijaka. Na desni strani pritrdite tudi zanko zaganjalne vrvice. Popolnama zategnite gumbne vijake.(Sl. 19)
2. Povlecite ročico zaganjalne vrvice in zaganjalno vrvico speljite okrog zarke zaganjalne vrvice.(Sl. 20)
3. S paščki pritrdite kable na ročaj.(Sl. 21)

Opomba: Ne pritrdite jih preveč na tesno, da ne bodo prenapeti.

Namestitev zbiralnika za travo

1. Okvir zbiralnika za travo vstavite v kosaro za travo iz tkanine. Rocaj zbiralnika za travo mora biti vedno na vrhu.
2. Kosaro za travo pritrdite na okvir zbiralnika za travos sponkami na robu kosare iz blaga.(Sl. 22)
3. Dvignite zadnjiPokrov.
4. Zbiralnik za travo pritrdite na zgornji rob ohišja.
5. Vstavite spodnji del zbiralnika za travo v izpustnikanal za travo.

Kako montirati vložek za mulčenje

Komplet za mulčenje je za dolocene modele na voljo kot dodatna oprema. Modeli M51-150WR CLASSIC,

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
2. Preglejte rezalno opremo in se prepričajte, da je pravilno pritrijena in nastavljena. Glejte Kako pregledati rezalno opremo na strani 280.
3. Napolinite rezervaar za gorivo. Glejte Poljenje goriva na strani 279
4. Napolinite rezervoor olja in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 281.

Polnjenje goriva

Če je na voljo, uporabite nizkoemisjsko/alkilatno gorivo. Če gorivo z nizko stopnjo emisij/alkilatov ni na voljo, uporabljajte neosvinčen ali osvinčen bencin dobre kakovosti. Uporabljajte le goriva, katerih stevilo oktanov je rajmanj 90, in goriva z največ 10-% vsebstoj etanola (E10).

OPOZORILO: Ce uporabite napacno vrsto goriva, lahko poskodujete motor.

1. Pocasi odprte rezervoor za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga povrišite s krpo in pustite, da se preostalo gorivo posusi.
3. Očistite področje okrogPokrova rezervoarja za gorivo.
4. Skrbno privijtePokrovcek posode za gorivo.CePokrovcek posode za gorivo ni dobro zatesnjen, obstaja nevarnost pozara.
5. Preden izdelek vklopite, ga premaknite majmanj 3 m (10 cevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev visine kosnje

1. Povlecite ročico za nastavitev visiine košnje nazaj, da povečate visiino rezanja.
2. Potisnite rocico za nastavitev visine kosnje naprej, da znižate visino rezanja.(SI. 24)

POZOR: Ne nastavite visino rezanja prenizko. Rezila lahko trcijo ob tla, ce povrsina travnika ni ravna.

Zagon izdelka

1. Prepricajte se, da je vžigalni kabel priklopljen na svečko.
2. Pred prvim zagonom izdelka 5-krat pritisnite membrano crpalke za gorivo. Ob vsakem naslednjem zagonu izdelka s hladnim motorjem membrano pritisnite 3-krat.(Sl. 25)
3. Ostanite za izdelkom.
4. Rocico zavore motorja drzite ob rocaju.(Sl. 26)
5. Z desno roko držite ročico zaganjalne vrvice.
6. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.
7. Močno povlecite, da zaženete motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

O uporabi pogona koles

• Pogonsko ročico potisnite v smer ročaja.(Sl. 27)
• Preden povlečete izdelek vžvratno, izklopite pogon in potisnite izdelek napraj priblžno 10cm.
• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

• Če Želite izklopiti samo pogon, sprostite pogonsko ročico.
• Če Želite izklopiti motor, sprostite ročico zavore motorja.

Kako doseči saber rezultat

• Vedno uporabljaje ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro reziloprav takpo porabi manj energije kot topo rezilo.
• Ne odrezite vec kot tretjino dolzine travnih brow. Najprej kosite z visoko nastavitvijo visine kosnje. Preglejtre rezultat in nastavite visino kosnje na ustrezno visino. Ce je trava zelo visoka, vozite poças in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile Črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrijevalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno
usposabljanje ni potrebno. Zagotavljamo, da vam bodo
na voljo strokovna popravila in servisiranje. Če vaš
prodajalec ni pooblasčen serviser, ga povprašajte, kje je
naslednja njablžja pooblasčena servisna delavnica.

Urnik vzdruževanja

Izračunani intervali vzdřevanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo,Če izdelka ne uporabljate vsakodnevno.

Za vzdrrzevalna dela, označena z^* , glejte navodila v Varnostne naprave na izdelku na strani 277.

Vzdrževanje Dnevno Tedensko Mesečno
Izvedite splošne preglede X
Preverite nivo olja X
Izdelek očistite X
Pregleje rezalno opremo X
PreglejePokrov rezil*[X
Pregleje ročico zavoro motorja* X
Pregleje in nastavite pogon (žica za sklopko) X
Pregleje dušilec*[X
Pregleje svečko X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah up- orabe)			X
Zamenjajte zračni filter X
Pregleje system za gorivo X

Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.

Kako cistiti zunanjost izdelka

• S krtaco odstranite listje, travo in umazanijo.
• Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
• Izdelka ne cistite z visokotlačnim Čistilnikom.
• Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo povrsinoPokrova rezila

1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran tako, da je dušilec na spodnji strani.

POZOR: Če položite izdelek na stran tako, da je na tleh zračni filter, lahko poskodujete motor.

1. Izperite notranjo povrsinoPokrova rezilz vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprečite nakljucni vklop motorja.

OPOZORILO: Pri vzdrrzevanju rezalne opreme uporabite zašcitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poskodovana oziroma razpokana. Ce je rezalna oprema poskodovana, jo zamenjaje.

2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brusenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Ce trcite ob oviro in se izdelek ustavi, zamenjaje poskodovano rezilo. Pooblascena servisna delavnica nj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjava rezil

1. Rezilo blokirajte z leseno klado.(Sl. 28)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
4. Preglejte, ali sta nosilec in vijak rezila poskodovana.
5. Preglefte, ali je motorna gred zvita.
6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smerPokrova rezila.(Sl.29)
7. Prepričajte se, da je rezilo poravnano s središćem motorne gredi.
8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vrijak in podložko z zateznim momentum 45-60 Nm.(Sl. 30)
9. Ročno zavrtite rezilo in se prepricajte, da se prosto obracá.

OPOZORILO: Nosite trpeznr rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat kosnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Ce je nivo olja prenizek, se lahko poskoduje motor. Preden zazenete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. OdstranitePokrovrezervojarola s prilozeno merilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico do konca vstavite v rezeroar olja, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preucite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Kako zamenjati motorno olje

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroče. Preden iztočite motorno olje, se motor mora ohladiti. Če

polijete motorno olje po koži, se umijte z milom in vodo.

1. Izdelek uporabljajte, dokler imate v rezervoorjugorivo.
2. S svečke odstranite vžigalni kabel.
3. OdstranitePokrovcekposodezaolje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek nagnite, da iz rezervoorja olja iztece motorno olje.
6. Dolijte novo motorno olje, priporočila najdete v Tehnicni podatki na strani 282.
7. Preverite nivo olja. Glejte Kako preveriti nivo olja na strani 281.

Zračni filter

Zračni filter, ki ga uporabljate dolgo, ne morete popolnama sčistiti. Zračni filter zamenjaje v rednih intervalih.

Opomba: Če je zračni filter poskodovan, ga zamenjaje.

Kako očistiti papirnat filter

1. OdstranitePokrov zračnega filtra in papirnat filter.
2. S filtrom udarite ob ravno povrsino, da odpadejo delci.

POZOR: Za cischenje papirnathifltrov ne uporablajte raztopil ali stisjenega zraka.

1. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnegа filtra.
2. Pokrov zračnega filtra nastavite nazaj.

Kako očistiti filter iz penjene plastike

1. OdstranitePokrov zračnega filtra in filter iz penjene plastike.
2. Filter iz penjene plastike scistite z milom in vodo.
3. Filter iz penjene plastike izperite s chisto vodo.
4. Iztisnite vodo iz filtra iz penjene plastike in ga pustite, da se posusi.

POZOR: Ne uporabljajte stisnjenega zraka, saj lahko poskoduje filter iz penjene plastike.

1. Filter iz penjene plastike namazite z motornim oljem.
2. Ob filter iz penjene plastike pritisnite cisto krpo, da vsrka odvečno olje.
3. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnegafiltera.
4. Pokrov zračnegafiltra nastavite nazaj.

POZOR: Vedno uporabljaje priporoceno vrsto svecke. Zaradi neustrezne vrste vzigalne svecke se izdelek lahko poskoduje.

• Ce se moč motorja zmanjsa, motorja ni mogoce enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
  Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjsate tak, da upoštevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti Čist.

• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen, glejte Tehnični podatki na strani 282(Sl. 31)
  Vzigalno svecko po potrebi zamenjaje.

Kako pregledati systemd za gorivo

• Preverite, ali staPokrovrezervoarja zagorivo in tesniloPokrovarezervoarja zagorivo poskodovana.

• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poskodovana, njao pooblasčena servisna delavnica zamenja.

Kako nastavitiŽico sklopke

Če se vam zdi vožnja počasna, je potrebno nastavitiŽico sklope.

1. Za nastavitev dolzine pletenice sklope je pritrdite v razlichne odprtine na pogonski rocici. Skrajsajte dolzino pletenice sklope za zviisanje hitrosti pogona. Podaljsajte dolzino pletenice za upochasnitev pogona. (Sl. 32)

Opomba: Če je pogon aktiviran, ko ne povlečete pogonske ročice, morate podaljišatiŽico sklopek.

1. Za manje prerlagajanje hitrosti voznje obracajte nastavitveno matico. Ce zeilite povecati hitrost pogona, navijte nastavitveno matico v nasprotni smeri urinega kazalca. Za znižanje hitrosti pogona obracajte nastavitveno matico v smeri vrtenja urinega kazalca.(SI. 33)

Če se vam zdi, da je pogon po nastaviti še vedno počasen, peljite izdelek v pooblašćeno servisno delavnico, kjer bodo zamenjali pogonski jernen.

Transport skladisčenje in odstranitev

Prevoz in skladiščenje

• Preden prevalzate in skladiscite izdelek in gorivo, se prepricajte, da izdelek ne pusca in da ni hlapov. Iskre ali odprtiplamen, npr. z elektricnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladisčenje goriva vedno uporabite odobrene posode.
• Preden izdelek uskladišcite za daljse obdobje, izpraznite posodo za gorivo in komoro uplinjalnika. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poskodbam in nasrečam.

• Izdelek skladisčite v zaklenjenem prostoru, takdo otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.

• Izdelek skladisicite na suhem mestu, kjer ne zmrzuje.

Odstranitev

• Upostevajte lokalne zahteve za recikliranje in ustrezne predpise.
  Vse kemikalije, kot so motorno olje ali gorivo, zavrzite na servisem centru ali na kaksni drugi temu primerni lokaciji.
• Ko izdelka ne uporabljate vec, ga posljite k prodajalcu McCulloch ali pa ga zavrzite na mestu za recikliranje.

Tehnični podatki

Tehnični podatki

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+	M46-125RCLASSIC+
Motor
Znamka McCulloch Briggs &		Stratton	McCulloch McCulloch Briggs & Stratton		& Stratton	Briggs & Stratton
Gibna prostornina valja v cm3	120 125 120	120 125 125
Hitrost v vrt/min 2900 2900	2900 2900 2900	2900
Nazivna izhodna moč motorja, kW221	2,0 1,6 2,0 2,0	1,6 1,6
Vžigalni system
Vžigalna svečka K7RTC RC	12YC K7RTC	K7RTC RC12YC	RC12YC
Razmik elektrod, mm 0,7 0,5	0,7 0,7 0,5 0,5
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih	0,8 0,8 0,8 0,8	0,8 0,8
Prostornina posode za olje v litrih	0,4 0,4 0,4 0,4	0,4 0,4
Motorno olje222	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervaarji v kg 2	24 25 28 29 28	29
Emisije hrupa223
Izmerjeni nivo zvočne moči v dB (A)	93 93 95 95	95 95
Zajamčen nivo zvočne moči, LWA dB(A)	94 94 96 96	96 96
Nivoji hrupa224
Nivo zvočnegа tlaka pri ušesu operaterja, dB(A)	80 80 82 82	82 82
Nivo vibracij ahveq225
Ročaj, m/s2	14,75 14,75	15,68 15,68 15,68	68 15,68
Rezalna oprema
Višina reza v mm 20-75 20-75	75 30-80 30-80	30-80 30-80
Širina rezanja, mm 400 400	460 460 460 460
Rezilo Mulčer 40 Mulčer 40	Mulčer 46 Mulčer 46	Mulčer 46 Mulčer 46	Mulčer 46
Števíka izdelka 5871590-10	5871590-10 5	311889-10 581	1889-10 5811	89-10 581188	9-10
Kapaciteta zbiralnika za travo v litrih	50 50 50 50 50	50 50

	M46-150WRCLASSIC	M51-140WRCLASSIC+	M51-150RCLASSIC	M51-150WRCLASSIC	M53-150WRCLASSIC
Motor
Znamka McCulloch Briggs & Strat-		ton	McCulloch McCulloch McCulloch
Gibna prostornina valja v cm3	150 140 150 150	150
Hitrost v vrt/min 2900 2900 2900	2900 2900
Nazivna izhodna moč motorja, KW226	2,4 1,9 2,4 2,4 2,4	2,4
Vžigalni system
Vžigalna svečka K7RTC RC12YC K7RTC K7RTC K7RTC
Razmik elektr od, mm 0,7 0,5 0,7	0,7 0,7
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih	1,0 0,8 1,0 1,0	1,0
Prostornina posode za olje v li-trih	0,4 0,4 0,4 0,4 0,4	0,4
Motorno olje227	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervaarji v kg	32	32	33	33	33
Emisije hrupa228
Izmerjeni nivo zvočne moči dB(A)	97	97	95	97	98
Zajamčen nivo zvočne moči, LWA dB(A)	98	98	98	98	98
Nivoji hrupa 229
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	82 82 81 84 82
Nivo vibracij \(a_{hveq}\)\( ^{230}\)
Ročaj, m/s2	4,27 4,27 4,06	5,55 3,39
Rezalna oprema
Višina reza v mm 30-80 30-90 30	-90 30-90 30-90
Širina rezanja, mm 460 510 510	510 530
Rezilo Mulčer 46 Mulčer 51 Mulčer	51 Mulčer 51	Mulčer 53
Številka izdelka 5811889-10 504	1133-10 504113	-10 5041133-10	5811886-10
Kapaciteta zbiralnika za travo v litrih	50 55 55 55 55

Izjava ES o skladnosti

Vsebina izjave ES o skladnosti

Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, izjavlja na lastno odgovornost, da je predstavljeni izdelek:
Opis Kosilnica z motorjem z notranjim zgorevanjem
Znamka McCulloch
Platforma/vrsta/model M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Serija Serijspe številke od letnika	2017 dalje
so popolnama v skladu z naslednjimi direktivami in uredbami EU:
Direktiva/uredba Opis
2006/42/ES	o strojih
2014/30/EU	o elektromagnetni združljivosti
2000/14/ES; 2005/88/ES	o zunanjem hrupu

Usklajeni standardi in/ali tehnicipecificifikacije v veljavi: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
V skladu z direktivo 2000/14/ES, priloga V, so določene ravni zvoka navedene v poglavju s tehnčnimi podatki v tem priročniku in v podpisani izjavi ES o skladnosti.
Dobavljena kosilnica z motorjem z notranjim zgorevanjem je popolnama identična izdelku, na katerem je bil opravljen pregled.

Innehäll

Introduktion 287

Sakerhet 288

Sakerhetsinstruktioner for underhall. 290

Montering. 290

Drift. 291

Underhäll 292
