NÁVOD NA OBSLUHU M51140WR Classic+ MCCULLOCH

Montáž mulčovaci vložky

VYSTRAHA: Používani nesprávného typu paliva muže věst k poskození motoru.

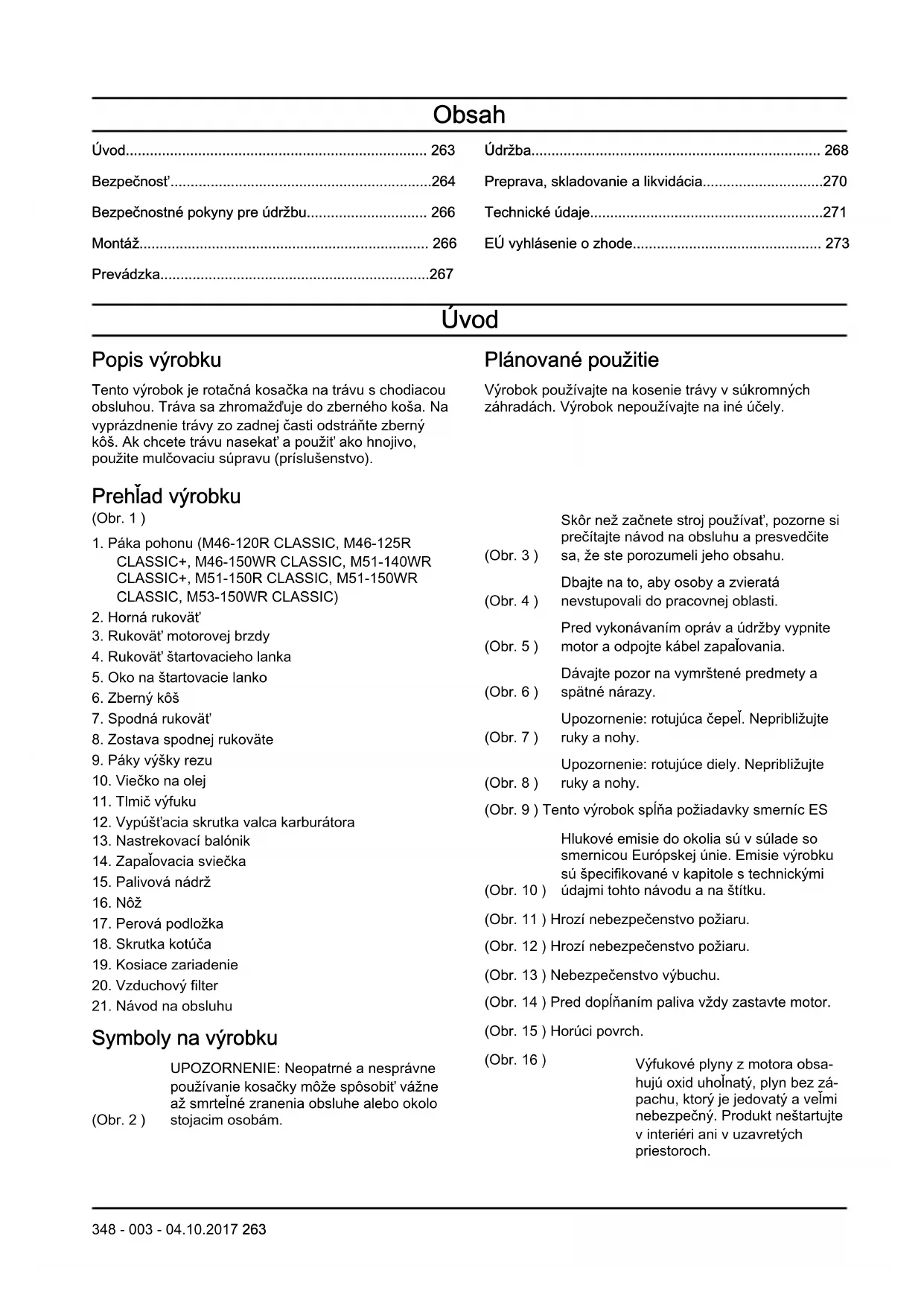

Jak docilit dobrych vysledkú

Tento vyrobok je rotačná kosačka na trávu s chodiacou obsluhou. Tráva sa zhromažduje do zberného koša. Na vyprázdnenie trávy zo zadnej Časti odstránte zberný kôš. Ak chcete trávu nasekat' a použit' ako hnojivo, použite mulčovaciu supravu (préslušenstvo).

Prehlad výrobku

(Obr.1)

1. Páka pohonu (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)
2. Horná rukováť
3. Rukovat motorovej brzdy
4. Rukovat' startovacieho lanka
5. Oko na轨道交通馆
6. Zbernyk kôš
7. Spodná rukovat'
8. Zostava spodnej rukovate
9. Paky vyšky rezu
10. Viecko na olej
11. Tlmič výfuku
12. Vypustacia skrutka valca karburatora
13. Nastrekováči balónik
14. Zapalovacia sviecka
15. Palivová nádrž
16. Noz
17. Perová podložka
18. Skrutka kotuca
19. Kosiace zariadenie
20. Vzduchovy filter
21. Návod na obsluhu

Symboly na vyrobku

UPOZORNENIE: Neopatrén a nesprávné použivanie kosačky moze spôsobit vázne až smrětné zranenia obšluhe alebo okolo

(Obr. 2) stojacim osobám.

Plánované použitie

Vyrobok použivajte na kosenie travy v sukromnych zahradách. Vyrobok nepouživajte na iné účely.

(Obr. 6) spätné nárazy.

Upozornenie: rotujúca Čepel. Nepriblžujte

(Obr. 7) ruky a nohy.

Upozornenie: rotujuce diely. Nepriblizujte

(Obr. 8) ruky a nohy.

(Obr. 9) Tento vyrobok splina poziadaky smernic ES

Hlukové emisie do okolia su v sulade so smernicou Europskej unie. Emisie vyrobku su špecifikované v kapitole s technickymi

(Obr. 11) Hrozínebezpečenstvo požiaru.

(Obr. 12) Hrozínebezpečenstvo požiaru.

(Obr. 13) Nebezpečenstvo vybuchu.

(Obr. 14) Pred doplhanim paliva vždy zastavte motor.

(Obr. 15) Horúci povrch.

(Obr. 16)

Vyfukové plyny z motora obsahuju oxid uhoñnatý, plyn bez zápachu, ktorý je jegovaty a velmi nebezpecné. Produkt nestartujte v interiéri ani v uzavretych priestoroch.

Poznámka: Ostatné symboly/emplémy na vyrobku odkazuju na požiadavky certifikácie pre dalsie komerčné oblasti.

• nesprávné vykonanj opravy výrobku,
• opravy výrobku, pri ktojurenboli použité diely od výrobu alebo diely schvalené výrobcom,
  použivania prisluşenstva od iného vyrobcu alebo prisluşenstva, ktoré nie je schvaléné vyrobcom,
• apravy výrobku, ktorá nebola vykonaná v schvalenom servisnom stredisku alebo schvalenymi kompetentnymi osobami,

Bezpečnost'

Bezpečnostné definência

Vystrahy, upozornenia a poznámky slúžia na zdóraznenie mimoriadne dǒležitych Častí námodu na obsluhu.

VYSTRAHA: Pouziva sa, ak pre obsluhu alebo osoby v okoli existuje nebezpecenstvo poranenia alebo smrti v priade nedodrzaniaPokynov v navode.

VAROVANIE: Použiva sa, ak hroží nebezpečenstvo poskodenia produktu, inychmaterialov alebo okolitej oblasti v pripadededodrzaniaPokynov v navode.

Poznámka: Použiva sa na poskytnutie informáci nad ramec nevyhnutnéch informáci v danej situácii.

Vseobecnbezpecnostnpokyny

VYSTRAHA: Skor než budete použivat** produkt, prečitajte si nasledujúce vystrahy.

Tento vyrobok je nebezpečné, ak sa nepoužíva správné alebo ak nie ste pri jeho používaní opatrní. V pripadé nedodrzania bezpečnostnéchPokynov hrozi poranenie alebo usmrtenie.
Tento produkt vytvára poças prevadzky elektromagnetické pole. Toto pole moze za určitych okolnosti spósobovat'ruşenie aktivnych alebo pasivnych implantovaných lekárskych pristrojov. Na zniženie rizika vázneho alebo smrteiného zranenia odporúcame, aby sa osoby s implantovanými lekárskymi pristrojmi poradili so svojím lekárom a vyrobcom pomôcky este pred použitim tohto produktu.
Vzdy zachovavajte opatnost'a riadte sa zdravym Usudkom. Ak si v urcitych situaciach nie ste isti, ako mate vyrobok pouzivat, vyrobok nepouzivaje a predPokračovanim v praci sa poradte s predajcom spolocnosti McCulloch.
- Myslite na to, ze operátor bude zodpovedný za nehody zahrnajúce iné osoby alebo ich majetok.

• Vyrobok udrziavajte cisty. Uistite sa, ze su symbola emblémy citatéine.
• Nedovolte, aby vyrobok používali iné osoby, pokial sa neuistite, ze si precítili tento námod na obšluhu a porozumeli jeho obsahu.
• Nedovolite, aby vyrobok používali deti.
• Nedovolte, aby vyrobok používali osoby, ktoré nepoznajú potrebné poukyny.
• Osoby so zniżenymi fyzickymi alebo duševnymi schopnost'amusia byt' pochas použivania vyrobku vždy pod dozorom. Vyžaduje sa neustála pritomnost zodpovednej dospelej osoby.
• Vyrobok nepouživajte, ak ste unavení, chori alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyssie uvedené pripady majú negativny vplyv na vaš zrak, ostražitost', koordináciu a úsudok.
• Vyrobok nepouživajte, ak je poskodený.
  Vyrobok ziadnym sposobom neupravujte ani nepouzivajte, ak existuje moznost', ze bol upraveny inymi osobami.

Pred použivanim vyrobku odstrante z pracovnej oblasti vsetky predmety, akosnapr. konare, vetvy a kamene.
Predmety, ktoré narazia na rezné zariadenie, možu byt' vymrstene a sposobit' poranenie osob alebo poskodenie in'ych predmetov. Dávajte pozor, aby okolo stojace osoby a zvierata nevstupovali do pracovnej oblasti.
Vyrobok nikdy nepouzivajte pochas nepriaznivych paveternostnych podmienok, napriklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom riziku blyskania. Použivanie vyrobku pochas nepriaznivych paveternostnych podmienok alebo na vlhkych alebo mokrzych miestach je namáhave. Nepriaznivé paveternostné podmienky mozu mat' za následok vznik nebezpečných podmienok, akymi su napr. klzké povrchy.
- Dávajte pozor na osoby, predmety a situácie, ktoré mozu zamedzit' bezpečnej prevázkve vyrobku.

• Dávajte pozor na prekážky, ako su napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva moze zakrávat prekážky.
  Kosenie travy na svahoch moze byt' nebezpecné. Vyrobok nepouzivajte na svahoch so sklonom viac ako 15^
  S vyrobkom sa pohybjte po vrstevnici. Nepohybjte sa smerom do svahu a zo svahu.
  V blízkosti skrytích rohov a objektov, ktoré vám bránia vo vyhlade, sa pohybumte opatrne.

Tento vyrobok pouzivajte len na kosenie travy. Vyrobok sa nesmie pouzivat' na ine ulohy.
- Používajte osobné ochranné pomôcky. Pozrite si kapitolu Osobné ochranné prostriedky na strane 265
- Nikdy nešartujte motor v uzavretych priestoroch alebo v blízkosti horlavého materialu. Výfukové plyny z motora su horuce a možu obsahovat' iskry, ktoré možu vyvolat' požiar.
- Vyrobok nepouživajte,Pokial nie su nož a vsetky kryty správné upevné. Nesprávné priopojený nož sa moze uvolinit' a sposobit' poranenia osob.
- Uistite sa, ze nož nenarazi na predmety, ako su napr. kamene alebo korene. Moze dojst k poskodeniu noza a ohnutiu hriadela motora. Ohnutá naprava sposobuje silné vibrácie a vzníká velké nebezpečenstvo uvoǐnenia noza.
- Ak nož narazí na predmet alebo ak citite vibrácie, výrobok okamžite vypnite. Odpojte kabel zapalovania od zapalovacej sviečky. Skontrolujte, či nie je výrobok poskodený. Opravte akékolvek poskodenie alebo kontaktujte servisného zastupcu.
- Ked je nastartovaný motor, rukovát' motorovej brzdy nesmie byt' nikdy trvalo pripevné k rukováti.
- Položte vyrobok na stabilné, rovný povrch a našartujte ho. Uistite sa, ze sa nož nedostane do kontaktu so zemou alebo iními predmetmi.
Pri obsluhe vždy stojte za vyrobkom.
Pri obsluhe vyrobku davajte pozor, aby vsetky kolesa dosadali na zem a rukovat drzte oboma rukami. Udrziavajte ruky a chodidla mimo dosahu rotujucich nozov.
- Ked' je motor spusteny, vyrobok nenaklănajte.
Pri t'ahani vyrobku smerom dozadu budte opatrn.
- Vyrobok nikdy nedvihajte, ked' je spusteny motor. Ak musite vyrobok zdvihnut', najprv vypnite motor a odpoje kabel zapalovania od zapalovacej sviecky.
- Pocas obshuhy vyrobku necuvajte.
- Pri prechádzani cz oblasti bez travy, ako su napr. strkové, kamenne a asfaltové chodniky, vypnite motor.

• Ked je zapnuty motor, s vyrobkom neutekajte. Pocas obsluhy vyrobku vždy krácajte.
  Pred zmenou vysky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.
• Nikdy nenechavajte vyrobok bez dozoru, kej je zapnuty motor. Zastavte motor a uistite sa, ze sa rezné zariadenie neotáča.

Osobné ochranné prostriedky

VYSTRAHA: Skor než budete používat produkt, prečitajte si nasledujúce vystráhy.

• Osobné ochranné prostriedky nedokázu uplné vylucit' riziko, ale mozu znižit' váznost' zranenia v pripadne nebody. Vás predajca vám pomóze pri vybere správnych prostriedkov.
• Noste odolné protišmykové topányk. Vyrobok neobsluhujte v otvorenych topankach ani s bosymi nohami.
• Nostedlhe odolne nohavice.
• Ked je to potrebné, použivajte ochranné rukavice, aka napriklad pri montáži, kontrole alebo Čistení rezného zariadenia.

Bezpečnostné zariadenia na vyrobku

VYSTRAHA: Skor nez budete pouzivat produit, precitajte si nasledujuce vystrahy.

• Nepoužívajte produit, ktorý má chybné bezpečnostné zariadenia.
• Pravidelne kontrolujte bezpečnostné zariadenia. Ak su bezpečnostné zariadenia chybné, obratte sa na servisného zastupcu spolocrnosti McCulloch.

Krytrezacej ccasti

• Skontrolutje kryt rezacej Časti, aby ste sa uistili,Že na nom nie suŽiadne známky poškodenia, ako su napr. praskliny.

Rukovat motorovej brzdy

Rukovat' motorovej brzdy sluzi na zastavenie motora.
Ked' rukovat' motorovej brzdy uvolinite, motor sa zastaví.

Ak chcete motorov brzdu skontrolovat, nastartujte motor a potom uvoinite rukovat motorovej brzdy. Ak sa motor v priebehu 3 sekund nezastavi, poziadajte servisného zastupcu spolocnosti McCulloch o nastavenie motorovej brzdy.

(Obr. 17)

TImic yfuku

Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukovych plynov smerom od operatóra.

Nepoužívajte produkt, ak tlmič výfuku chýba alebo je poskodený. Poskodený tlmič výfuku zvyšuje hladunu hluku a riziko požiaru.

Vyfukové plyny z motora obsahuju oxid uhoñatý, plyn bez zápachu, ktorý je jegovaty a velmi nebezpečné. Motor nestartujte v interiéri ani v uzavretych priestoroch.
Pred vykonávanim udrzby vyrobku zastavte motor a odpojte kabel zapalovania od zapalovacej sviechy.
Pri vykonávaní udrzby rezného zariadenia používajte ochranné rukavice. Čepel je veǐmi ostrá a lahko može dojst' k poredzaniu.
Príslušenstvo a uprava vyrobku, ktoré neschválič výrobca, možu spôsobit vázne poranenia alebo

• Nepravidelná a nesprávné vykonaná udrzba zvyšuje nebezpečenstvo poranenia a poskodenia vyrobku.
• Vykonávajte len udrzbu uvedenu v tomto námode na použivanie. Vsetky ostatné prace týkajúce sa udrzby musí vykonávat' schvaleny servisny zastupca spolocnosti McCulloch.
• Vyrobok nechajte pravidelne kontrolovat kvoli udrzbe u schvaleného servisného zastupcu spolocnosti McCulloch.
  Vymente vsetky poskodené, opotrebované alebo zlomené diely.

Montáž

Montáž rukoväti

Spodnáčast'rukováti

1. Zasunte kolíky v dolnej Časti spodnej rukovāti do otvorov, ako je znázornené na nákrese. Zarovnajte

otvory skrutiek a upevnite skrutky, podložky a gombíky.(Obr. 18)

Hornáčast'rukováti

1. Zarovnajte olvory na rukovati s otvormi na spodnej rukovati a upevnite skrutky, podložky a gombíky. Na

pravej strane nasad'tie z oko na startovacie lanko. Gombíky utiahnite na doraz.(Obr. 19)

1. Potiahnite rukovat' startovacieho lanka a startovacie lanko prevlecte okolo oka na startovacie lanko.(Obr. 20)
2. Na upevnenie káblov k rukovati použite upevnovace pásiky.(Obr. 21)

Poznámka: Uistite sa,Že káble nie su prilis napnuté.

Zostavenie zberného koša

1. Ram zberného koša vložte do textilného vaku na trávu. Rukovat' na rame zberného koša musí byt' navrchu vaku na trávu.

2. Vak na travu upevnite k ramu zberneho koša pomocou uchytiek, ktoré sa nachadzaju na okrajitextilného vaku.(Obr. 22)

3. Nadvihnite zadny kryt.

4. Upevnite zberny kos na horny okraj ramu.
5. Vložte spodnú Čast' zberného koša do kanála na vyhadzovanie trávy.

Montáž prípojky na mulčovanie

Mulcovacia suprava je k disposicii ako volitelné prisluşenstvo iba pre vybrané modely. Modely M51-150WR CLASSIC, M53-150WR CLASSIC sa dodávajú spolu s mulcovacou supravou. Modely M40-120 CLASSIC, M40-125 CLASSIC+ nemožno použivat's mulcovacou supravou.

1. Nadviñnite zadný kryt a vyberte zberný kôš.
2. Do kanána na vyhadzovanie trávy vložte prípojku na mulčovanie.(Obr. 23)

Prevádzka

Uvod

VYSTRAHA: Pred použivanim vyrobku si musité precitat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzaju.

Pred obsluhou zariadenia

1. Pozorne si preciţaje tento námov na obsluhu a uistite sa, ze ste porozumeliPokynom.
2. Skontrlujte rezné zariadenie a uistite sa, ze je správné upevnene a nastavené. Pozrite si kapitolu Kontrola rezného zariadenia na strane 269.
3. Nalejte palivo do palivovej nadrze. Pozrite si kapitolu Dopfnanie paliva na strane 267.
4. Naplnte nadrz a skontrolujte hladinu oleja. Pozrite si kapitolu Kontrola hladiny oleja na strane 269.

Doplǎnanie paliva

Ak je to mozné, používajte alkylátovy benzín s nizkymi emisiami. Ak nizkoemisné/alkylátovy benzín nemáte k dispozicii, používajte kvalitné bezolovnaty benzín alebo olovnaty benzín. Používajte benzín s oktánovym cislom 90 alebo vyssím a s maximálnym obsahom etanolu na urovni 10% (E10).

VYSTRAHA: Použivanie nesprávného typu paliva moze viest k poskodeniu motora.

1. Pomalym otvorenim veka palivovej nadrze uvoñinite tlak.
2. S použitim kanistra opatrne doplěte palivo. Ak sa palivo vyleje, pomocou handricky ho utrite a zvyšné palivo nechajte vyschnút'.

3. Vyčistite priestor okolo veka palivovej nádrže.

4. Veko palivovej nadrze pavne utiahnite. Ak nie je veko palivovej nadrze pavne utiahnute, existujeriziko vzniku poziaru.

5. Pred nastartovanim premiestnite vyrobok minimalne 3 m od miesta, kde ste dopinali palivo do nadrze.

Nastavenie vysky rezu

1. Ak chcete zvy'sit' vysku rezu, posunte paku vysky rezu smerom dozadu.
2. Ak chcete znižit' výšku rezu, posuñte páku výšky rezu smerom doprodu.(Obr. 24)

VAROVANIE: Nenastavujte vysku rezu prilis nizko. Ak nie je povrch travnika rovny, noze mozu narazat' o zem.

Zapnutie vyrobku

1. Uistite sa, ze je kabel zapalovania pripojeny k zapalovacej sviecke.

2. Pri prvom nastartovani vyrobku 5-krát stlacte nastrekovaci balónik. Pri d'alşom nastartovani vyrobku so studenym motorom stlacte nastrekovaci balónik 3-krát.(Obr. 25)

3. Stojte za vyrobkom.

4. Rukovat' motorovej brzdy drzte oproti hornej rukovati.(Obr. 26)
5. Pevne uchopte rukovat' startovacieho lanka pravou rukou.
6. Pomaly potiahnite šartovacie lanko, kým nepocitite istý odpor.
7. Silnym potiahnutim nastartujte motor.

VYSTRAHA: Startovacie lanko si neovijajte okolo ruky.

Používanie pohonu na kolesách

• Potlache páku pohonu smerom k hornej rukováti. (Obr. 27)
  Pred potiahnutim vyrobku smerom dozadu deaktivujte pohon a potlacte vyrobok smerom dopredu prbl. 10cm.
• UvoInenim páky pohonu deaktivujte pohon, napr.
  keda pohybujete v blizkosti prekážok.

Vypnutie vyrobku

• Ak chcete vypnut'len pohon, uvo'nite paku pohonu.
• Ak chcete vypnut' motor, uvoInite rukovat' motorovej brzdy.

Zabezpečenie optimálnych vysledkov kosenia

Vzdy pouzivajte ostry nozt. Tupy nozt poskytuje nepravidelné yvsledky kosenia a Pokoseny povrch travnika zoztne. Ostry nozt spotrebuje menej energie akotupy nozt.
Nekoste viac ak 1/3 dlzky trvy. Najprikoste s nastavenou yvsokou vskou rezu. Skontrolujte vysledok a znizte vsku rezu na prislu'sn uroven. Ak je trava velmi yvsoka, pohybjte sa pomaly a ak je to potrebne,Pokoste ju dvakrát.
Zakaždym koste iným smerom, aby ste predisci vzniku pruhov na trávniku.

Udrzba

Uvod

VYSTRAHA:Pred vykonavanim akejkolvek udrzby si musite precitat' kapitolu o bezpecnosti a porozumiet' jej.

Udrzba a opravné prace na vyrobku si vyžadujú
spezialne skolenie. Zarucjeme dostupnost
professionálnych opravnych prac a udrzby. Ak vás
predajca nie je servisné zastupca, kontaktujte predajcu,
ktorý vám poskytne informácie o najblžšom servism
zastupcovi.

Plán Údržby

Intervaly udrzby su vypocitané na základe kazdodenného pouzivania vyrobku. Ak sa vyrobok nepouživa kazdy den, tieto intervaly sa menia.

V priptide udrzby oznacenej symbolom * si pozrite pouky v kapitole Bezpecnostne zariadenia na vyrobkuna strane 265

Vykonanie všeobecnej kontroly

• Uistite sa, ze su dotiahnute matice a skrutky na vyrobku.

Čistenie externych povrchov vyrobku

• Pomocou kefy odstrante listy, travu a necistoty.

• Uistite sa,Že nie je zablokované nasávanie vzduchu vo vrchnej Časti motora.

• Na cistenie vyrobku nepoužívajte vysokotlakový cistič.

• Ak na Čistenie vyrobku použijete vodu, nelejte vodu priamo na motor.

Čistenie vnútorného povrchu krytu rezacej Časti

Kontrola rezného zariadenia

VYSTRAHA: Aby ste zabrani nahodnemu našartovani, odpoje kabel zapalovania od zapalovacej sviecky.

1. Skontrolujte, ci sa na reznom zariadeni nenachadzaju známky poskodenia alebo praskliny. Poskodené rezné zariadenie vždy vymene.
2. Skontrolujte, Či nie je poskodený alebo tupý nož.

Poznamka: Po nabruseni je potrebné nož vyrovat'. Nož nechajte nabrusit, vymenit' a vyrovat' v servisnom stredisku. Ak narazite na predmet, ktory sposobí zastavenie vyrobku, vymeinte poskodený nož. Nechajte, aby servisné stredisko rozhodlo, cis je možné nož nabrusit' alebo sa musi vymenit'.

Výmena noža

1. Pomocou dreveného bloku zaistie nož.(Obr. 28)
2. Odstrante skrutku noza.
3. Odstrante cepel.
4. Skontrolujte drziak noza a skrutku noza kvoli známkam poškodenia.
5. Skontrolujte hriadel motora a uistite sa, ze nie je ohnuty.
6. Pri upevnovani nového noza nasmerujte zošikmené konce noza v smere krytu rezacej Časti.(Obr. 29)
7. Uistite sa, ze je nož zarovnaný so stredom hriadela motora.

8. Pomocou dreveného bloku zaistite nož. Pripevnite pérovú podložku a utiahnite skrutku a podložku momentom 45-60 Nm.(Obr. 30)

9. Rukou potočte nožom a uistite sa,Že sa voǐne otáča.

1. Zapnite vyrobok a otestujte nož. Ak nož nie je správné upevnený, vyrobok vbruje alebo poskytuje neuspokojíve vysledky kosenia.

Kontrola hladiny oleja

VAROVANIE: Prilis nizka hladina oleja mogze viest' k poskodeniu motora. Pred zapnutim vyrobku skontrolujte hladinu oleja.

1. Položte vyrobok na rovný povrch.
2. Odstrante uzáver nádrze na olej s olejovou mierkou.
3. Očistite olej z olejovej mierky.
4. Aby ste ziskali presnú uroven hladiny oleja, olejovú mierku uplne zaunte do nadrze na olej.
5. Vytilhniite olejov mierku.
6. Skontrolujte hladinu oleja na olejovej mierke.
7. V priade prilis nizkej hladiny doplnte motorovy olej a opatovne skontrolujte hladinu oleja.

Vymena motorového oleja

VYSTRAHA: Bezprostredne po vypnuti motora je motorovy olej velmi horuci. Nechajte motor vychladn't pred vypustenim oleja. Ak sa motorovy olej dostane na pokozku, ochestite ho mydrom avodou.

1. Vyrobok používajte, kým nebude palivová nádrž prázdna.
2. VytilhniTE kabel zapalovania zo zapalovacej sviechky.
3. Odstrante veko palivovej nadrze.
4. Položte pod výrobok námobu na zachytenie motorového oleja.
5. Naklonenim vyrobku vylejte motorovy olej z nádrze na olej.
6. Nalejte do nádrze novy motorovy olej, pričom sa riad'te odporučaniami v kapitole Technické udaje na strane 271.
7. Skontrolujte hladinu oleja. Pozrite si kapitolu. Kontrola hladiny oleja na strane 269.

Vzduchovy filter

Vzduchovy filter, ktory bol pouzivany dlhsi cas, nemozno uplne vycistit. Vzduchovy filter pravidelne vomienejte.

Čistenie papierového filtra

1. Odstrante kryt vzduchového filtra a vyberte papierovy filter.
2. Uderom filtra o rovný povrch z neho odstrante necistoty.

VAROVANIE: Na cistenie papierového filtra nepoužívajte rozpúst'adla alebo stlačený vzduch.

1. Vložte vzduchový filter spāt' na svoje miesto. Uistite sa,Že filter pevn dosadá proti držiaku vzduchového filtra.
2. Nasadte kryt vzduchového filtra.

Cistenie penového plastového filtra

1. Odstránte kryt vzduchového filtra a vyberte penovy plastový filter.
2. Vycistite penovy plastovy filter pomocou mydla a vody.
3. Oplachnite penovy plastovy filter cistou vodou.
4. Vytlacte z penového plastového filtra vodu a nechajte ho vysusit'.

VAROVANIE: Nepoužívajte stlăceny vzduch. Mõze spösobit' poskodenie penového plastového filtra.

1. Namažte penový plastový filter motorovým olejom.
2. Neželany alej odstránte pritlačením Čistej handricky na penový plastový filter.
3. Vložte vzduchový filter spāt' na svoje miesto. Uistite sa,Že filter pavne dosadá proti držiaku vzduchového filtrà.
4. Nasad'te kryt vzduchového filtra.

Kontrola zapalovacej sviecky

VAROVANIE: Vždy používajte odporúčaný typ zapalovacej sviečky. Nesprávný typ zapalovacej sviečky može spôsobit poškodenie vyrobku.

• Ak má motor slabý vykon, t'azko sa šartuje alebo pri vol'nobeznych otáčkach nefunguje správné, skontrlujte zapalovaciu sviečku.
• Ak chcete znížit' riziko pritomnosti neželaného materialu na elektrédach zapalovacej sviečky, postupujte takto:

• Ak je zapalovacia sviecka spinava, očistite ju a skontrolujte, ā je medzera medzi elektrédami správn. Pozrite si Čast' Technické udaje na strane 271.(Obr. 31)
  V pripade potreby vymenezte zapalovaciu sviechu.

• Skontrolutje veko palivovej nadrze a tesnenie veka palivovej nadrze a uistite sa, ze nie su poskodené.
• Skontrolujte palivovú hadiću a uistite sa,Že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zastupcu, aby ju vymenil.

Nastavenie lanka spojky

Ak pohon pracuje priliš pomaly, je potrebné nastavit' lanko spojky.

1. Pripojenim lanka spojky k roznych otvorom na pake pohonu upravte dlzku lanka spojky. Skratenim lanka spojky zvysite rychlost' pohonu. Predlzenim lanka spojky znizite rychlost' pohonu.(Obr. 32)

Poznámka: Ak sa pohon aktivuje bez potiahnutia páky pohonu, je potrebné predžit lanko spojky.

Ak pohon praticje pomaly aj po nastaveni, nechajte autorizovaného servisného zastupcu, aby vymenil hnaci remen.

Preprava, skladovanie a likvidácia

• Pocas prepravy vyrobok bezpechne upevnite, aby ste zabranili poškodeniu alebo nehodám.
  Vyrobok skladujte v uzamknutom priestore mimo dosahu deti a neopravnenych osob.
• Vyrobok skladujte na suchom mieste, ktoré je chránene pred mrazom.

Likvidácia

• Dodržiavajte miestne požiadavyk v oblasti recyklácie a platné predpisy.

Technické udaje

Technické udaje

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+	M46-125RCLASSIC+
Motor
Značka McCulloch Briggs &		Stratton	McCulloch Mculloch Briggs		& Stratton	Briggs & Stratton
Objem, cm3	120 125 120	120 125 125
Rychlost', ot./min. 2900 2900	2900 2900 29	00 2900
Menovitý výkon motora, kW211	2,0 1,6 2,0 2,0	1,6 1,6
Systém zapałovania
Zapałovacia sviecka K7RTC	RC12YC K7RTC	TC K7RTC RC	12YC RC12YC
Vzdialenost' elektród, mm 0,7	0,5 0,7 0,7 0,5	5 0,5
Systém paliva a mazania
Objem palivovej nádrzej, liTre	0,8 0,8 0,8 0,8	0,8 0,8
Objem olejovej nádrzej, litre	0,4 0,4 0,4 0,4	0,4 0,4
Motorový olej212	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Hmotnost'
S prázdnymi nádrzejami, kg 24	25 28 29 28	29
Emisie hluku213
Nameraná úroweñ hlučnosti dB(A)	93 93 95 95	95 95
Zaručená úroweñ hlučnosti LwA dB(A)	94 94 96 96	96 96
Úrovne hlučnosti214
Hladina akustického tlaku pri uchu obsluhy, dB (A)	80 80 82 82 82	82
Stupne vibrácij, ahveq215
Rukováť, m/s2	14,75 14,75 1	5,68 15,68 15,	68 15,68
Rezné zariadenie
Výška rezu, mm 20 – 75 20	-75 30 – 80 30	-80 30 – 80	30 – 80
Širka rezu, mm 400 400 460	460 460 460
Nož Mulčovač	Mulcher 40	MulčovačMulcher 40	MulčovačMulcher 46	MulčovačMulcher 46	MulčovačMulcher 46	MulčovačMulcher 46
Objednévacie Číslo 5871590	-10 5871590-1	0 5811889-10	5811889-10 58	11889-10 581	1889-10
Kapacita zberného koša, li-ter	50 50 50 50 50	50 50

	M46-150WR CLASSIC	M51-140WR CLASSIC+	M51-150R CLASSIC	M51-150WR CLASSIC	M53-150WR CLASSIC
Motor
Značka McCulloch Briggs & Strat-		ton	McCulloch McCulloch McCulloch
Objem, cm3	150 140 150 150
Rychlost', ot./min. 2900 2900 2900	0 2900 2900
Menovitý vykon motora, kW216	2,4 1,9 2,4 2,4 2,4
Systém zapalovania
Zapašovacia sviečka K7RTC RC	12YC K7RTC K7RTC	K7RTC	K7RTC
Vzdialenost' elektród, mm	0,7 0,5 0,7 0,7 0,7
Systém paliva a mazania
Objem palivovej nádrzej, litre	1,0 0,8 1,0 1,0 1,0
Objem olejovej nádrzej, litre 0,4 0,4 0,4 0,4
Motorový olej217	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Hmotnost'
S prázdnymi nádržami, kg 32 32	33 33 33
Emisie hluku 218
Nameraná úroveř hlučnosti dB(A)	97 97 95 97 98
Zaručená úroveř hlučnosti LWA dB(A)	98 98 98 98 98
Úrovne hlučnosti 219
Hladina akustického tlaku pri uchu obsluhy, dB (A)	82 82 81 84 82
Stupne vibrácii, a hveq 220
Rukovát', m/s2	4,27 4,27 4,06	5,55 3,39
Rezné zariadenie
Výška rezu, mm 30 - 80 30 - 90	30 - 90 30 - 90	30 - 90
Širka rezu, mm 460 510 510 510	530
Nož Mulčovač	Mulcher 46	Mulčovač Mulcher 51	Mulčovač Mulcher 51	Mulčovač Mulcher 51	Mulčovač Mulcher 53
Objednévacie Čísló 5811889-10	5041133-10 5041	133-10 5041133	-10 5811886-10
Kapacita zberného koša, liter 50	55 55 55 55

EU vyhlásenie o zhode

Obsah vyhlasenia o zhode ES

V mene spolocnosti Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, vyhlasujeme s plnou zodpovednost'ou,Že reprezentovaný vyrobok:
Popis Kosačka na trávu s chodia	cou obsluhou vybavená spašovacím motorom
Značka McCulloch
Platforma/Typ/Model M40-120 CL	CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Séria Výrobné Čísló z roku 2017	a nasledujúcích rokov
plne spiťa nasledujúce smernice a nariadenia EU:

218 Hladina hluku meraná ako akustický tlak (LwA) v sulade s europskou smenicou 2000/14/ES.
219 Hladina akustického tlaku podla smernice ISO 5395:2103. Uvádzané udaje pre hladinu akustického tlaku majú typáký statistický Rozptyl (standardnu odchýku) 1,2 dB (A).
220 Stupen vibraci podla smernice ISO 5395:2013. Uvadzane udaje pre ekvivalentny stupen vibraci maju typicky statistick y Rozptyl (standardnu odchylku) 0,2m / s^2

Sernice/Nariadenia	Popis
2006/42/EC „o strojovych zariadieniach“
2014/30/EÜ „týkajúca sa elektromagnetickej kompatibilité“
2000/14/ES; 2005/88/ES „týkajúca sa hluku na volnom priestranstve“
Splína nasledujúce použité harmonizované normy a/alebo technické špecifikácie: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
V súlade s ustanovením prílohy V smernice 2000/14/ES su deklarované úrovne hluku uvedéné v Časti o technických udajoch tohto námodu na obsluhu a v podpísanom Vyhlásení o zhode ES.
Dodaná kosačka na trávu s chodiacou obsluhou vybavená spaťovacím motorom sa zhoduje so vžorkou, ktorá prešla skúškou.

VSEBINA

Uvod. 275

Varnost 276
