KASUTUSJUHEND M51140WR Classic+ MCCULLOCH

Ohutusjuhised hooldamisel. 95

Kokkupanek. 95

Too. 96

Hooldamine. 97

Transportimine, hoiulepanek ja utiliseerimine. 99

EÜ vastavusdeklaratsioon. 102

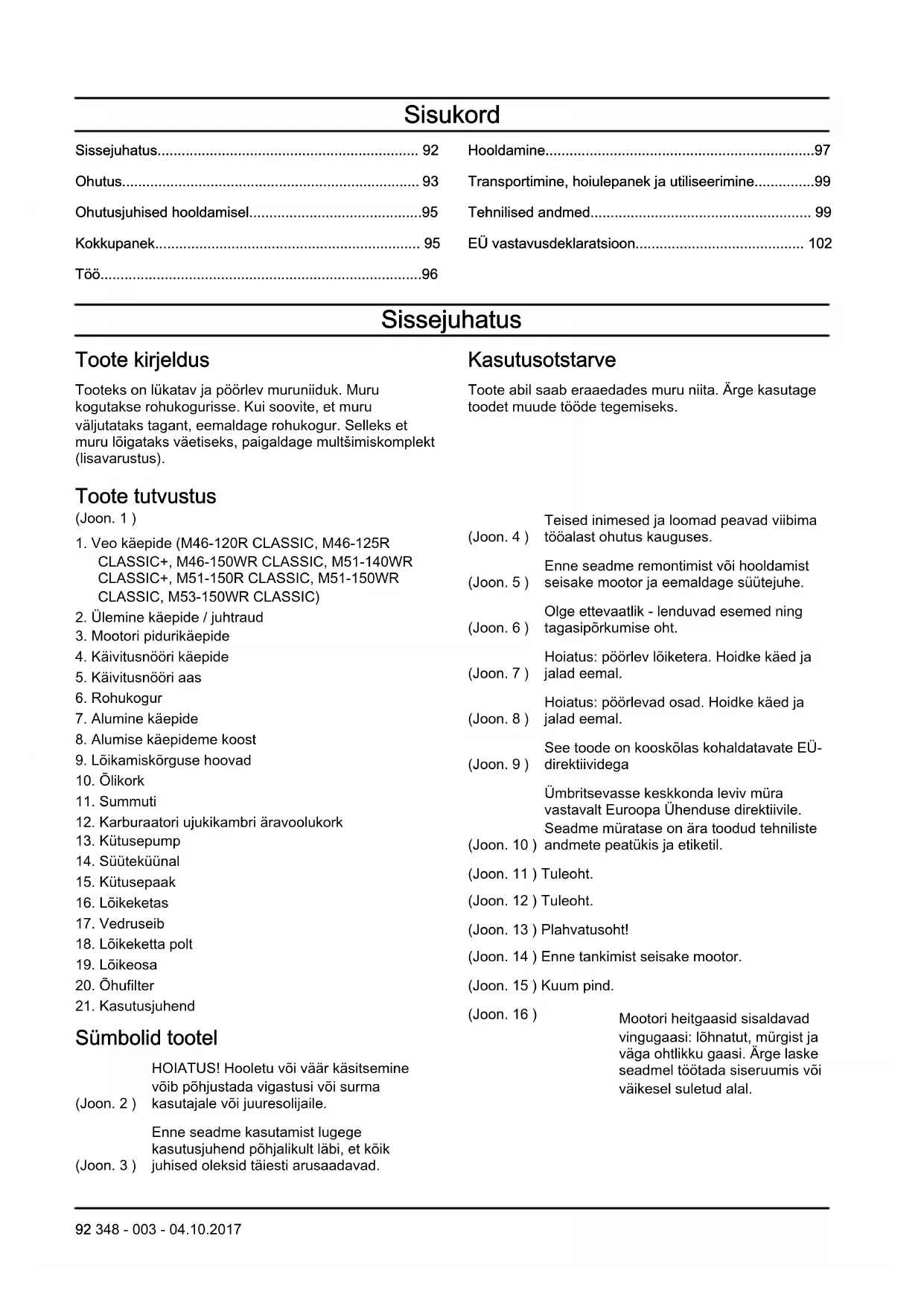

Sissejuhatus

Toote kirjeldus

Tooteks on lukatav ja pörrev muruniiduk. Murukogutakse rohukogurisse. Kui soovite, et muruväljutataks tagant, eemaldage rohukogur. Selleks etmuru Iogataks vaetiseks, paigaldage multsimiskomplekt (lisavarustus).

Toote tutvustus

(Joon.1)

1. Veo käepide (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)
2. Ülemine käepide / juhtraud
3. Mootori pidurikäepide
4. Käivitusnööri kæepide
5. Kaivitusnööräas
6. Rohukogur
7. Alumine käepide
8. Alumise kaepideme koost
9. Lõikamiskörguse hoovad
10. Olikork
    11.Summuti
11. Karburaatori ujkikambri aravoolukork
12. Kutusepump
13. Süutekuunal
14. Kutusepaak
15. Liokeketas
16. Vedruseib
17. Lioikeketta polt
18. Lõikeosa
19. Ohuifilter
20. Kasutusjuhend

Sumbolid tootel

HOIATUS! Hooletu voi vaär käsitsmine

Enne seadme kasutamist lugege

kasutusjuhend pohjalikult labi, et koik

(Joon. 3) juhised oleksid täesti arusaadavad.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Arge kasutage toodet muude toode tegemiseks.

Teised inimesed ja loomad peavad viibima (Joon. 4) toaalast ohutus kauguses.

Enne seadme remontimist voi hooldamist

(Joon. 5) seisake mootor ja eemaldage süutejuhe.

Olge ettevaatlik - lenduvad esemed ning

Hoiatus: pörlevad osad. Hoidke käed ja

(Joon.8) jalad eemal.

See toode on kooskolas kohaldatavate EU

(Joon.9) direktividega

Umbritsevasse keskkonda leviv mura

vastavlt Europaopa Ühenduse direktiivile.

Seadme müratase onära toodud tehniliste

(Joon. 10) and mete peatukis ja etiketil.

(Joon. 11) Tuleoht.

(Joon. 12) Tuleoht.

(Joon. 13) Plahvatusoht!

(Joon. 14) Enne tankimist seisake mootor.

(Joon. 15) Kuum pind.

(Joon. 16)

Mootori heitgaasid sisaldavad vingugaasi: lohnatut, mrgist ja vaga ohtlikku gaasi. Arge laske seadmel tootada siseruumis voi vaikesel suletud alal.

Markus: Seadmel toodud ülejänud sumbolid/tahised vastavad muudekommentsvaldkondade tertifitseerimisnoutele.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandomisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Möistetega „hoiatus“, „attevaatust“ ja „märkus“ juhitaksetahelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja voi körvalseisjate kehavigastuse voi surmaga loppeva onnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete vöi laheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Ulised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti voi ettevaatamatult. Ohutuseeskirjade eiramine voib pohjustada kehavigastuse voi surma.
Seade tekitab tootades elektromagnetvälja. Teatud tingimustel voib vali hairira aktivsete voi passivsetemeditsiniliste implantaatide tood. Raskete voisurmaga loppevate kehavigastuste ohu vahendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nou omarsti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet moistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lopetage too ja pidage enne jatkamist nou McCulloch edasimüjaga.
- Arvestage, et teiste isikute ja nende varaga seotud onnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et margid ja tahised oleksid selgelt loetavad.
- Arge lubage kellelgitoodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
- Arge lubage lastel toodet käsitseda.

• Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
  Kui toodet kasutab piiratud füusiliste vöi vaimsete voimetega isik, peab ta olema kogu aeg jarevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
• Arge kasutage toodet, kui olete vasinud, haige voi tarvitanud alkoholi, narkootikume voi ravimeid. Selel on negatiivne moju teie nagemisele, tahelepanuvoimele, likumisele ja otsustamisvoimele.
• Arge kasutage toodet, kui see on kahjustatud.
• Arge muutke toodet ega kasutage seda, kui keegi teine voib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoiatused.

• Enne toote kasutamist eemaldage tooaalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed voivad öhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Arge kasutage toodet halva ilmaga, naiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja margade tingimuste korral on vasitav. Halb ilm voib pohjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tāhelepanelikult inimestesse, esemetesse ja olukordadesse, mis vōivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Korge rohi voib peita takistusi.
  Muru niitmine kallakutel vob olla ohtlik. Arge kasutage toodet alal, mille kalle uletab 15^
• Kasutage toodet kallakul risti liikudes. Arge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevalja varjavate esemete laheduses.

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isiklik kaitsevarustus Ik 94.
• Arge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lahedal. Mootoriheitgaasid on kuumad ja voivad sisaldada sademeid, mis voivad tekitada tulekahju.
• Arge kasutage toodet enne, kui lokietera ja katted on oigesti kinnitatud. Valesti kinnitatud lokietera voblahti tulla ja inimesi vigastada.
  Veenduge, et loiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See voib loiketera kahjustada ja pohjustada mootori volli vaandumist. Painega telg pohjustab tugevat vibratsiooni ja suurt loiketera lahtitulemise ohtu.
  Kui loiketera puutub kokku mone esemega voiesineb vibratsion, peatage toode viivitamatult. Lahutage sutekunla suutejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused voilaske toodet remontida volitatud hoodustookojas.
  Kui mootor tootab, arge kinnitage mootori pidurikäepidet kaepidemele jädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja koik toote rattad maas. Hoidke kaed ja jalad liikuvatest teradest eemal.
  Kui mootor on kāivitatud, ārge kallutage toodet.
• Olge toote tagasisuunas tombamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tostke toodet. Kui teil on vaja toodet tosta, seisake esmalt mootor ja lahutage süutejuhe süutekuünlast.
• Arge kõndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, naiteks kruusast, kivist ja asfaldist teedel.
• Arge lukake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndfige.
• Enne lõikamiskörguse muutmist seisake mootor.
  Arge tehke seadistusi, kui mootor toötab.
• Arge laske toodet silmist, kui mootor tootab. Seisake mootor ja veenduge, et lioikeosa ei poorleks.

Ohutusjuhised kasutamisel

Isiklik kaitsevarustus

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoiatused.

• Isiklik kaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab onnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pördruge edasimuja poole.
  Kandke vastupidavaid saapaid voi jalatseid, mis on libisemiskindlad. Arge kandke avatud jalatseid ega olge paljajalu.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke kaitsekindaid, naiteks lioikeosa kinnitades, kontrollides voi puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege.
labi jargnevad hoipated.

• Arge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, poorduge McCulloch hooldustöökotta.

Löikekorpus

• Kontrollige lõikeosa kahjustuste (nt prague) suhtes.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata.
Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootori ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku,iste mootorpidurit reguleerida McCulloch volitatud hooldustökojas.

(Joon.17)

Summuti

Summuti ülesandeks on hoida müratase voimalikult madalal ja suunata mootori heitgaasid kasutajast eema.

Arge kasutage seadet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahju ohtu.

Kontrollige summutit regulaarselt ning veenduge, et see oleks ögesti kinnitatud ja kahjustamata.

ETTEVAATUST: Seadme tootamise ajal ja vahetult parast tootamist ning mootori tuhikäigul tootamise ajal on summuti vaga kuum. Tulekahju valtimiseks olge taleohtlike materjalide ja/voi aurude laheduses vaga ettevaatlik.

Ohutusnöuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege.
labi jargnevad hoiatused.

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootorioli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe rideid.
  Vältige kutuse sattumist nahale, see vöib pöhjustada kehavigastusi. Kui kutus satub kehale, puhistage piirkond seebi ja veega.
• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt moitori lekkekindlust.
• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pohjustada kehavigastusi voi surma.

• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.

• Arge suitsetage kutuse ega mootori laheduses.

• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
• Enne käivitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge tankige paaki liiga palju kutust.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege labi jargnevad hoiatused.

• Mootoriheitgaasid sisaldavad vingugaasi: lohnatut, mrgist ja vaga ohtlikku gaasi. Arge kavitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage sutekunla sutejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid.
  Lõiketera on väga terav ja võib kergesti põhjustada
  lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juarest voivad pohjustada tõsiseid kehavigastusi voi

surma. Arge mutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja öigesti ei hooldata, suureneb oht, et toode saab kahjustada ja vöib kadagi vigastada.
• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb LASTa teha McCulloch heakskiiduga hooldustökojas.
• Laske toodet regulaarselt hooldada McCulloch heakskiiduga hooldustookojas.
• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Käepideme kokkupanek

Alumise käepideme osa

1. Pange alumise käepideme allosa tihvtid avadesse, nagu joonisel naidatud. Asetage poldiavad kohakuti ning paigaldage poldid, sibid ja nupud.(Joon. 18)

Ulemise käepideme osa

1. Asetage alumise käepideme avad kohakuti juhtraua avadega ning paigaldage poldid, seibid ja nupud. Paremale paigaldage ka käivitusnöör i aas. Keerakenupud korralikult kinni.(Joon. 19)
2. Tömmake käivitusnöör i kæpidet ja mahkke käivitusnöör umber käivitusnöör i aasa.(Joon. 20)
3. Kinnitage juhtmed käepideme külge kinnitite abiil. (Joon. 21)

Märkus: Veenduge, et juhtmed poleks liigselt pingul.

Rohukoguri kokkupanek

1. Asetage rohukoguri raam riidest rohukotti. Veenduge, et rohukoguri raami juhtraud asuks rohukoti peal.

2. Kinnitage rohukott rohukoguri raami külge riidest koti servas olevate klambritega.(Joon. 22)

3. Kergitage tagakaant.

4. Kinnitage rohukogur raami ülaservale.
5. Asetage rohukoguri alaosa muru valjaviskekanalisse.

Multšikorgi kokkupanek

Multsimiskomplekt on lisatarvikuna saadaval vaid teatud mudelitele. Mudelitega M51-150WR CLASSIC, M53-150WR CLASSIC on multsimiskomplekt kaasas.

Mudeleid M40-120 CLASSIC, M40-125 CLASSIC+ multsimiskomplektiga kasutada ei saa.

1. Kergitag tagakaant ja eemaldage rohukogur.
2. Asetage multsikork valjaviskekanalisse.(Joon. 23)

Too

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege pohjalikult labi ohutust puudutav jaotis.

Enne toote kasutamist

1. Lugege kasutusjuhend pohjalikult labi, et koki juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks öigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine lk 97.
3. Tätke kütusepaak. Vt jaotist Kütuse tankimine lk 96.
4. Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 98.

Kütuse tankimine

Vöimaluse korral kasutage keskkonnasäastlikkubensi/alkulaatbensi. Kui keskkonnasästlik bensiin voi alkulaatbensiin pole saadaval, kasutage kvaliteetsetplivaba bensiin voi plibensiini. Kasutage bensiini, milleoktaaniary on vahemalt 90 ja mis sisaldabmaksimaalselt 10% etanooli (E10).

HOIATUS: Vale kutuse kasutamine voib mootorit kahjustada.

1. Survey vabastamiseks avage kutusepaagi kork aeglaselt.
2. Lisage kutust aeglaselt kutusenõust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske ülejääänul āra kuivada.
3. Puhastage kutusepaagi korgi umbrus.
4. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m
   kaugusele kohast, kus toimus kutusepaagi taitmine.

Löikamiskörguse reguleerimine

1. Löikamiskörguse suurendamiseks tommake löikamiskörguse hooba tagasisuunas.
2. Löikamiskörguse vähendamiseks lükake löikamiskörguse hooba edasisuunas.(Joon. 24)

ETTEVAATUST: Arge seadistage Iokamiskorgust liiga madalaks. Kui muru

pole tasane, võivad lõiketerad puutada vastu maad.

Toote käivitamine

1. Veenduge, et süutejuhe ja süutekūnal oleksid omavahel uhendatud.
2. toote esmakäivitamisel vajutage kutusepumpa viis korda. Järgmine kord vajutage toote käivitamisel kutusepumpa kolm korda.(Joon. 25)
3. Olge toote taga.
4. Hoidke mootori pidurikäepidet juhtraua vastas.(Joon. 26)
5. Hoidke starteri noori käepidet paremas kaes.
6. Tömmake starteri nööri valjasuunas, kuni tunnete vastujóudu.
7. Tömmake hooga, nii et motor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida kae umber.

Veo kasutamine ratastel

Lukake veo käepidet juhtraua suunas.(Joon. 27)
- Enne toote tagasisuunas tombamist, vabastage vedu ja likake toodet umbes 10 cm edasisuunas.
- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lahenete takistusele.

Toote seiskamine

• Veo peatamiseks vabastage veojou käepide.
• Mootori seiskamiseks vabastage mootoripiduri käepide.

Hea tulemuse saavutamine

• Kasutage vahedat lökitera. Nuri tera annab ebaühtlase tulemuse ja muru lögatud osa muutub kollaseks. Terav lökitera on nuri teraga vörrendes energiasäastlikum.
• Löigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskörgusega. Vaadake tulemust ja seadistage lõikamiskörgus soovitud madalamale tasemele. Kui muru on väga pikk, söitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ara hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege pohjalikult labi ohutust puudutav peatukk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustoo. Kui edasimuujal, kellelt toote ostsite, pole hooldustookoda, kusige neilt teavet lahima hooldustookoja kohta.

Hooldusskeem

Hooildusintervalde arvutamisel on aluseks voetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tarniga (*) tāhistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 94.

Hoardamine Üks kord	päävas	Üks kord nädalias	Üks kord kuus
Üldkontrolli LABiviimine X
Ölitaseme kontrollimine X
Toote puhastamine X
Löikeosa kontrollimine X
Löikekorpuse kontrollimine* X
Mootoripiduri kä Epideme kontrollimine* X
Veojōu (siduritrossi) kontrollimine ja reguleerimine X
Summuti kontrollimine* X
Süutekünla kontrollimine X
Ölivahetus (esmalt pärast 5 toötunda, seejärel iga kord 50 toötunjärel) X
Vahetage öhufilter. X
Kütusesüsteemi kontrollimine X

Uldkontrolli labiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.

• Eemaldage lehed, muru ja pori harja abiil.
  Veenduge, et mootori peal asuv ohuvotuava oleks takistustest vaba.
• Arge kasutage seadme puhastamiseks survepesurit.
• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Löikekorpuse siseppinnapuhastamine

1. Tuhjendage kutusepaak.
2. Asetage toode külili nii, et summuti jaab allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et ohufilter jaab allapoole, voib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Löikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise
ärahoidmises eemaldage süutekünlalt
süutejuhe.

1. Kontrollige lioikeosa kahjustuste ja morade suhtes.
   Kahjustatud lioikeosa tuleb alati valja vahetada.
2. Kontrollige, kas loiketera on kahjustatud voi nuri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode pörkub vastu eset, mis pöhjustab toote seiskumise, vahetage valja

kahjustatud loiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada voi tuleb see valja vahetada.

Löiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga.(Joon. 28)
2. Eemaldage loiketera polt.
3. Eemaldage loiketera.
4. Eemaldage Ioketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks vaandunud.
6. Uue loiketera kinnitamisel suunake nurksed otsad loikekorpuse poole.(Joon. 29)
7. Veenduge, et loiketera ja mootori volli kese oleksid kohakuti.
8. Lukustage loiketera mone puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 45-60 Nm.(Joon.30)
9. Keerake tera käega, veendumaks, et see pörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid.
Löiketera on väga terav ja voib kergesti pöhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga madal olitase voib mootorit kahjustada. Enne toote käivitamist kontrollige olitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage olipaagi kork koos kinnitatud mootevardaga.
3. Puhastage moötevarras ölist.
4. Ōlitaseme Óigesti moötmiseks asetage moötevarras täies pikkuses ölipaaki.
5. Eemaldage olivarras.
6. Vaadake moötevardalt olitaset.
7. Kui olitase on madal, lisage mootorioli ja kontrollige olitaset uuesti.

Mootoriōli vahetamine

HOIATUS: Vahetult parast mootori seiskamist on mootorioli vaga kuum. Enne mootorioli valjutamist laske mootoril maha jahtuda. Kui mootorioli satub nahale, puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kutusepaak on tuhi.

2. Eemaldage sutekünla sutejuhe.

3. Eemaldage olipaagi kork.
4. Asetage toote alla moni mahuti, kuhu mootorioli saaks valguda.
5. Kallutage toodet, et mootorioli valguks olipaagist välja.
6. Lisage uut mootorioli (vt jaotises Tehnilised andmed Ik 99 soovitatud tuupi).
7. Kontrollige olitaset. Vt jaotist Olitaseme kontrollimine Ik 98.

Ohufilter

Pikemat aega kasutatud ×hujiltrit ei saa enam taëesti puhtaks. Vahetage ×hujiltrit regulaarselt.

Märkus: Kahjustatud ñhufilter tuleb alati välja vahetada.

Paberfiltri puhastamine

1. Eemaldage ohufiltri kate ja paberfilter.
2. Looge filtrit vastu monda tasast pinda, et osakesed selle kuljest lahti taleksid.

ETTEVAATUST: Arge kasutage paberfiltri puhastamiseks lahustit ega suruohku.

1. Asetage hufilter tagasi.Veenduge, et hufilter liibuks tihedalt vastu hufiltri hoidikut.
2. Asetage ñhufiltri kate tagasi.

Vahtkummist plastfiltri puhastamine

1. Eemaldage ohufiltri kate ja vahtkummist plastfilter.
2. Puhastage vahtkummist plastfilrit seebi ja veega.
3. Loputage vahtkummist plastfilrit puhtas vees.
4. Pigistage vahtkummist plastfiltrist vesi valja ja laske sel kuivada.

ETTEVAATUST: Arge kasutage suruohku. See voib vahtkummist plastfiltrit kahjustada.

1. Määrige vahtkummist plastfiltrit mootoriöliga.
2. Üleligse öli eemaldamiseks suruge vahtkummist plastfiltrile riidetükk.
3. Asetage ohuifiter tagasi. Veenduge, et ohuifiter libuks tihedalt vastu ohuifiltri hoidikut.
4. Asetage ñhufiltri kate tagasi.

Süutekuünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi suetekunalt. Vale tuupi suetekunal voib toodet kahjustada.

• Kontrollige süutekuünalt, kui mootori voimsus on madal, mootor ei käivitu kergesti voi ei tõöta tühikäigul korralikult.
• Süutekuünla elektroodidele võorainete kogunemise ohu vahendamiseks täitke järgmisi juhiseid.

a) Veenduge, et tuhikäigu poorete arv on oigesti seadistatud.
b) Veenduge, et kutusesegu oleks oige.
c) Veenduge, et ohuifilter oleks puhas.

Kui süutekūnul on mārdunud, puhastage see ja kontrollige, kas elektroodide vahe on òige, vt Tehnilised andmed Ik 99(Joon. 31)
Vajaduse korral vahete sutekuunal valja.

Kütusesüsteemi kontrollimine

• Kontrollige kutusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kutusevoolikut lekete suhtes. Kahjustatud kutusevoolik laske hooldustookojas valja vahetada.

Siduritrossi reguleerimine

Kui vedu on aeglane, tuleb siduritrossi reguleerida.

1. Siduritrossi pikkuse reguleerimiseks kinnitage see veo kaepideme vastavasse avasse. Veokiiruse suurendamiseks luhendage siduritrossi. Veokiiruse vahendamiseks pikendage siduritrossi.(Joon. 32)

Markus: Kui vedu on sisse lulitatud siis, kui te veo kaepidet ei tomba, tuleb siduritrossi pikendada.

1. Veokiiruse vaheseks reguleerimiseks keerake reguleerimiskruvi. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva. Veokiiruse vahendamiseks keerake reguleerimiskruvi vastupäeva.(Joon. 33)

Kui vedu on aeglane ka pärast reguleerimist, laske hooldustökojas veorihm valja vahetada.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoistamine

Toote ja kutuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritest parit sadermed ja lahtine leek voivad pohjustada tulekahju.
- Kütuse transportimiseks ja hoiustamiseks kasutage heakskieditud mahuteid.
Toote pikaks ajaks hoiule panemisel tuhjendage eelnevalt kutusepaak ja karburaatori ujkikamber. Korvaldage kutus spetsiaalses jaatmejaamas.
- Transportimisel kinnitage toode ohutult, et ara hoida kahjustusi ja onnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei päase juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei kulmu.

Korvaldamine

• Järgige kohlakke jättmekättluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootorioli ja kutus) kōrvaldage hoolduskeskuses vōi spetsiaalses jāatmejaamas.
  Kui toodet enam ei kasutata, toimetage see McCulloch edasimüjale voi körvaldage see taaskasutuskeskuses.

Tehnilised andmed

Tehnilised andmed

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+	M46-125RCLASSIC+
Mooter
Kaubamärk McCulloch Briggs & Silindrimaht, cm3	120 125 120	120 125 125	McCulloch McCulloch Briggs & Stratton	McCulloch Briggs & Stratton	& Stratton	Briggs & Stratton
Kiirus, p/min 2900 2900 2900	2900 2900 2900	2900
Mootori nimivöimsus, kW71	2,0 1,6 2,0 2,0	1,6 1,6
Süutesüsteem
Süutekūnal K7RTC RC12Y	C K7RTC K7RTCRC12YC	TC RC12YC	C12YC
Elektroodide vahe, mm 0,7 0,5	0,5 0,7 0,7 0,5	0,5
Kütuse-/määrmissüsteem
Bensiinipaagi maht, l 0,8 0,8	0,8 0,8 0,8 0,8
Ölipaagi maht, liitrit 0,4 0,4	4 0,4 0,4 0,4
Mootoriōli72	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Mass
Tühjade paakidega, kg 24 25	28 29 28 29
Müratasemed73
Helitugevuse tase, dB(A) 93	93 95 95 95 95
Müravöimsustase, garan-teeritud LWA dB(A)	94 94 96 96 96	6 96
Müratase74
Heliröhutase kasutaja körva juures, dB(A)	80 80 82 82 82	2 82
Vibratsionitisamed, ahveq75
Käepide, m/s2	14,75 14,75 1	5,68 15,68 15,	68 15,68
Lõikeosa
Lõikekõrgus, mm 20-75 20-75	5 30-80 30-80	30-80 30-80
Lõikamislaius, mm 400 400	460 460 460 460
Lõikeketas	Multšer 40	Multšer 40	Multšer 46	Multšer 46	Multšer 46	Multšer 46
Toote number	5871590-10	5871590-10	5811889-10	5811889-10	5811889-10	5811889-10
Rohukoguri maht liitrites	50 50 50 50 50	50 50
	M46-150WR CLASSIC	M51-140WR CLASSIC+	M51-150R CLASSIC	M51-150WR CLASSIC	M53-150WR CLASSIC
Mooter
Kaubamärk McCulloch Briggs &	Strat-	ton	McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCulloch McCilio	700029002.42.42.4
Silindrimaht, cm3	150 140 150 150	150
Kiirus, p/min 2900 2900 2900 2900	00 2900
Mootori nimivöimsus, kW76	2.4 1,9 2.4 2.4	2.4
Süütesüsteem
Süüteküünal K7RTC RC12YC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC L10W-30	RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC K7RTC M1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0	RTC
Kütuse-/määrmissüsteem
Kütusepaagi maht, liitrit 1.0 0,8 1	.0 1.0 1.0
Ölipaagi maht, liitrit 0,4 0,4 0,4 0,4 0	4 0,4
Mootoriöli77	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Mass
Tühjade paakidega, kg 32 32 33	33 33
Müratasemed78
Helitugevuse tase, dB(A) 97 97 97	95 97 98
Müravöimsustase, garanteeri-tud LWA dB(A)	98 98 98 98 98
Müratase79
Heliröhutase kasutaja körva juures, dB(A)	82 82 81 84 82
Vibratsionitisamed, a hveq80
Käepide, m/s2	4,27 4,27 4,06	5,55 3,39
Lõikeosa
Lõikekõrgus, mm	30-80	30-90	30-90	30-90	30-90

	M46-150WR CLASSIC	M51-140WR CLASSIC+	M51-150R CLASSIC	M51-150WR CLASSIC	M53-150WR CLASSIC
Lõikamislaius, mm 460 510 510	510 530
Lõikeketas Multšer 46 Multšer 51	Multšer 51 Multšer 51	Multšer 51 Multšer 53
Toote number 5811889-10 5041	133-10 5041133	10 5041133-10	5811886-10
Rohukoguri maht liitrites 50 55 55	55 55 55

EÜ vastavusdeklaratssoon

EL-i vastavusdeklaratsiooni sisu

Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode:
Kirjeldus Sisepõlemismootoriga	tukatak muruniiduk
Kaubamärk McCulloch
Platzvorm/tüüp/mudel M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Partii Seerianumber alates 2017	aastast
vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele:
Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv"
2014/30/EL „elettromagnetilise ühilduvuse direktiiv"
2000/14/EÜ; 2005/88/EÜ „valitingimustes kasutatavate seadmete müradirektiiv"
Kohalduvad järgmised ühlustatud standardid ja/vöi tehnilised spetsifikatsionid: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
Vastavalt direktiivi 2000/14/EÜ lisale V on deklareeritud helitasese me värtused toodud tehniliste andmete jaotises ja allkirjastatud EÜ vastavusdeklaratsionis.
Tarnitud sisepõlemismootoriga luktatak muruniiduk vastab ekspertiisiks esitatud näidisele.

Sisälto

Johdanto. 103

Turballisius. 104

Degvielas sistemas pärbaude

• Pärbaudiet degvielas tvertnes vacinu un degvielas tvertnes vacinà blivi, lai pärliecinātos, vai nav bojājumu.
• Pärbaudiet degvielas šlūtenes, lái pärbaudītu, vai nav nopūdues. Ja degvielas šlūtene ir bojāta, |aujiet servisa pärstāvim to nomainit.

Sajuga vada regulësana
