РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ M51140WR Classic+ MCCULLOCH

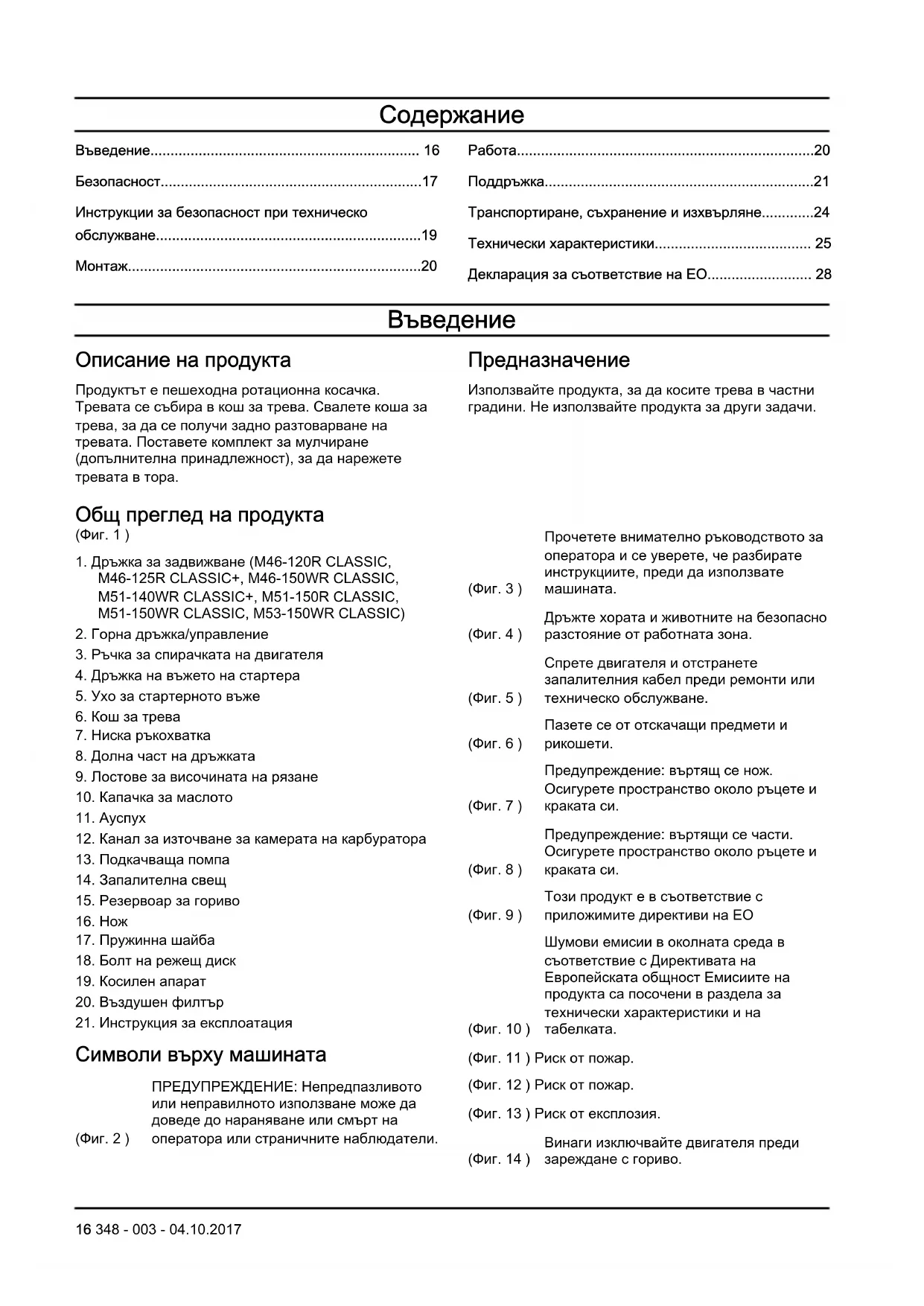

Описание на продукта Продуктът е пешеходна ротационна косачка. Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата. Поставете комплект за мулчиране (допълнителна принадлежност), за да нарежете тревата в тора. Предназначение Използвайте продукта, за да косите трева в частни градини. Не използвайте продукта за други задачи. Общ преглед на продукта (Фиг. 1 )

1. Дръжка за задвижване (M46-120R CLASSIC,

M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)

2. Горна дръжка/управление

3. Ръчка за спирачката на двигателя

4. Дръжка на въжето на стартера

5. Ухо за стартерното въже

8. Долна част на дръжката

9. Лостове за височината на рязане

12. Канал за източване за камерата на карбуратора

13. Подкачваща помпа

14. Запалителна свещ

Символи върху машината (Фиг. 2 ) ПРЕДУПРЕЖДЕНИЕ: Непредпазливото или неправилното използване може да доведе до нараняване или смърт на оператора или страничните наблюдатели. (Фиг. 3 ) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате

(Фиг. 4 ) Дръжте хората и животните на безопасно разстояние от работната зона. (Фиг. 5 ) Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване. (Фиг. 6 ) Пазете се от отскачащи предмети и

(Фиг. 7 ) Предупреждение: въртящ се нож. Осигурете пространство около ръцете и краката си. (Фиг. 8 ) Предупреждение: въртящи се части. Осигурете пространство около ръцете и краката си. (Фиг. 9 ) Този продукт е в съответствие с приложимите директиви на ЕО (Фиг. 10 ) Шумови емисии в околната среда в съответствие с Директивата на Европейската общност Емисиите на продукта са посочени в раздела за технически характеристики и на

(Фиг. 11 ) Риск от пожар. (Фиг. 12 ) Риск от пожар. (Фиг. 13 ) Риск от експлозия. (Фиг. 14 ) Винаги изключвайте двигателя преди зареждане с гориво. 16 348 - 003 - 04.10.2017(Фиг. 15 ) Гореща повърхност. (Фиг. 16 ) Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не работете с машината на закрито или в затворени пространства. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски зони. Отговорност за вреди, причинени от

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията за експлоатация. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходимо в дадена ситуация. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.

Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на McCulloch,преди да продължите.

• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

• Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал съдържанието на инструкцията за експлоатация.

• Не позволявайте на деца да работят с продукта.

• Не позволявайте на лица, които не са запознати с инструкциите, да работят с продукта.

• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.

• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.

• Не използвайте продукта, ако е неизправен.

• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.

348 - 003 - 04.10.2017 17Безопасност на работната област

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате

• Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта.

• Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности.

• Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

• Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия.

• Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 15°.

• Използвайте продукта напречно на склона. Не се движете нагоре и надолу.

• Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви

следващите предупредителни указания, преди да използвате машината.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други

• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 18

• Никога не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат

• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.

• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.

• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервиз за това.

• Никога не прикрепяйте ръчката на спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.

• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други

• Винаги стойте зад продукта, когато го използвате.

• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.

• Не накланяйте продукта при стартиран двигател.

• Бъдете внимателни, когато дърпате продукта

• Никога не повдигайте продукта при стартиран двигател. Ако се налага да вдигнете продукта, първо спрете двигателя и изключете запалителния кабел от запалителната свещ.

• Не се движете назад при работа с продукта.

• Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт.

• Не тичайте с продукта, когато двигателят работи. Винаги ходете, когато работите с продукта.

• Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател.

• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти. Инструкции за безопасност за

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ:

следващите предупредителни указания, преди да използвате машината.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване.

• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете

• Използвайте дълги панталони от здрав плат.

348 - 003 - 04.10.2017• Когато е необходимо, носете защитни ръкавици,

например, когато закрепвате, проверявате или почиствате режещото оборудване. Приспособления за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не използвайте машина с неизправни приспособления за безопасност.

• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз McCulloch. Капак срещу порязване

• Проверете капака срещу порязване, за да се уверите, че няма повреди, като например

Ръчка за спирачката на двигателя Ръчката за спирачката на двигателя спира двигателя. Когато ръчката за спирачката на двигателя бъде пусната, двигателят спира. За да проверите дали спирачката на двигателя работи, стартирайте двигателя и след това отпуснете дръжката на спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен McCulloch сервиз да регулира спирачката на двигателя. (Фиг. 17 )

Ауспухът е предназначен за максимално намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука. Проверявайте ауспуха редовно, за да сте сигурни, че е закрепен правилно и не е повреден.

Ауспухът се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими материали и/или газове, за да предотвратите възникването на пожар. Безопасност при работа с гориво ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да

• Ако разлеете гориво по дрехите си, сменете ги

• Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.

• Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.

• Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото или двигателя.

• Не добавяйте гориво, когато двигателят работи.

• Уверете се, че двигателят е изстинал преди зареждане с гориво.

• Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането.

• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

• Преди да включите двигателя, преместете продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара.

• Не препълвайте резервоара за гориво. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината.

• Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства.

348 - 003 - 04.10.2017 19• Преди техническо обслужване на продукта

спрете двигателя и изключете запалителния кабел от запалителната свещ.

• Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

• Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя.

• Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава.

• Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервизни дейности трябва да се извършват от одобрен McCulloch

За да монтирате ръкохватката Долна част на дръжката

1. Поставете щифтовете в долната част на

дръжката в отворите, както е показано на илюстрацията. Подравнете отворите за винтовете и прикрепете винтовете, шайбите и фиксаторите.(Фиг. 18 ) Горна част на дръжката

1. Подравнете отворите в ръкохватката с отворите

в долната част на дръжката и прикрепете винтовете, шайбите и фиксаторите. От дясната страна поставете и ухото за стартерното въже. Затегнете напълно фиксаторите.(Фиг. 19 )

2. Дръпнете дръжката на стартерното въже и

поставете стартерното въже около ухото за стартерното въже.(Фиг. 20 )

3. Използвайте лентите, за да прикрепите кабелите

към дръжката.(Фиг. 21 ) Забележка: Уверете се, че напрежението в кабелите не е твърде високо. За сглобяване на коша за трева

1. Поставете рамката на коша за трева в

платнената торба за трева. Уверете се, че дръжката на рамката на коша за трева е в горната част на торбата за трева.

2. Прикрепете торбата за трева към рамката на

коша с фиксаторите на ръба на платнената торба.(Фиг. 22 )

3. Вдигнете задния капак.

4. Прикрепете коша за трева към горния ръб на

5. Поставете долната част на коша за трева в

канала за разтоварване на тревата. За монтиране на приставката за

Комплектът за мулчиране се предлага като допълнителна принадлежност само за определени модели. Моделите M51-150WR CLASSIC, M53-150WR CLASSIC са с включен комплект за мулчиране. Моделите M40-120 CLASSIC, M40-125 CLASSIC+ не може да се използват с комплект за

1. Повдигнете задния капак и извадете коша за

2. Поставете приставката за мулчиране в канала за

разтоварване на тревата.(Фиг. 23 )

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност. Преди да започнете работа с

1. Прочетете внимателно ръководството за

оператора и се уверете, че разбирате инструкциите.

2. Проверете режещото оборудване, за да се

уверите, че то е правилно монтирано и регулирано. Вижте За проверка на режещото оборудване на страница 22

3. Напълнете резервоара за гориво. Вижте

наливане на гориво на страница 21

4. Напълнете резервоара за масло и проверете

нивото на маслото. Вижте За проверка на нивото на маслото на страница 23

20 348 - 003 - 04.10.2017За наливане на гориво Ако има наличен, използвайте нискоемисионен/ алкалитен бензин. Ако няма наличен нискоемисионен/алкалитен бензин, използвайте висококачествен безоловен бензин или оловен бензин. Използвайте бензин с октаново число, което е не по-малко от 90, и с максимум 10% етанол (E10). ПРЕДУПРЕЖДЕНИЕ: Зареждането на неподходящ тип гориво може да доведе до повреда на двигателя.

1. Отворете бавно капачката на резервоара за

гориво, за да освободите налягането.

2. Заредете бавно резервоара от туба с гориво. Ако

разлеете гориво, попийте го с кърпа и оставете горивото, което остане да изсъхне.

3. Почистете областта около капачката на

докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука.

5. Преди да включите двигателя, преместете

продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара. За регулиране на височината на

1. Преместете назад лоста за височина на рязане,

за да увеличите височината на рязане.

2. Преместете напред лоста за височина на рязане,

за да намалите височината на рязане.(Фиг. 24 ) ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна. За стартиране на продукта

1. Уверете се, че запалителният кабел е свързан

към запалителната свещ.

2. При първото стартиране на машината натиснете

подкачващата помпа 5 пъти. При следващото стартиране, когато двигателят е студен, натиснете подкачващата помпа 3 пъти.(Фиг. 25 )

3. Останете зад продукта.

4. Задръжте ръчката на спирачката на двигателя до

управлението.(Фиг. 26 )

5. Дръжте дръжката на стартерното въже с дясната

6. Бавно издърпайте стартерното въже, докато

почувствате някакво съпротивление.

7. Издърпайте силно шнура, докато двигателят

ПРЕДУПРЕЖДЕНИЕ: Не навивайте въжето за стартиране около ръката си. За използването на задвижването на

• Дръпнете дръжката за задвижване по посока на ръкохватката.(Фиг. 27 )

• Преди да дръпнете продукта назад, изключете задвижването и бутнете продукта напред приблизително 10cm.

• Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие. Спиране на продукта

• За да спрете само задвижването, освободете дръжката за задвижване.

• За да спрете двигателя, освободете ръчката за спирачката на двигателя. За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.

• Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.

• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз.

348 - 003 - 04.10.2017 21График за техническо обслужване

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, вижте инструкциите в Приспособления за безопасност на машината на страница 19

Обща проверка X Проверка на нивото на маслото X Почистване на продукта X Преглед на режещото оборудване X Проверка на капака на режещите части* X Проверка на ръчката за спирачката на двигателя* X Проверка и регулиране на задвижването (кабела на съединителя) X Проверка на ауспуха* X Проверка на запалителната свещ X Смяна на маслото (първи път след 5 ч. работа, след това на всеки 50 ч. работа)

Смяна на въздушния филтър X Проверка на горивната система X За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати. За външно почистване на машината

• За отстраняване на листа, трева и прах използвайте четка.

• Уверете се, че смукателният въздухопровод в горната част на двигателя не е блокиран.

• Не мийте продукта с устройство за миене под високо налягане.

• Ако използвате вода за почистване на продукта, не насочвайте струята вода директно върху

За почистване на вътрешната повърхност на капака на режещите

1. Изпразнете резервоара за гориво.

ВНИМАНИЕ: Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди.

3. Промийте вътрешната повърхност на капака на

режещите части с вода. За проверка на режещото

ПРЕДУПРЕЖДЕНИЕ: За предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или

пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е

повреден или затъпен. Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете 22 348 - 003 - 04.10.2017повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени. За сменяне на ножовете

1. Застопорете ножа с дървен блок.(Фиг. 28 )

2. Свалете придържащия болт на ножовете.

4. Проверете носача на ножа и придържащия болт

на ножовете, за да видите дали има повреди.

5. Проверете дали двусекционният вал на

двигателя не е огънат.

6. Когато поставяте новия нож, насочете извитите

краища на ножа по посока към капака на режещите части.(Фиг. 29 )

7. Уверете се, че ножът е подравнен с центъра на

двусекционния вал на двигателя.

8. Застопорете ножа с дървен блок. Поставете

пружинната шайба и затегнете болта и шайбата с въртящ момент 45–60 Nm.(Фиг. 30 )

9. Раздвижете ножа на ръка и се уверете, че той се

върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се

ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен. За проверка на нивото на маслото ВНИМАНИЕ: Твърде ниското ниво на маслото може да доведе до повреда на двигателя. Проверете нивото на маслото, преди да стартирате продукта.

1. Позиционирайте машината на равна повърхност.

2. Отстранете капачката на резервоара с

прикрепена мерителна пръчка.

3. Почистете маслото от мерителната пръчка.

4. Потопете мерителната пръчка докрай в

резервоара за масло, за да получите точна информация за нивото на маслото.

5. Извадете мерителната пръчка.

6. Вижте колко е нивото на маслото на мерителната

7. Ако нивото на маслото е ниско, долейте моторно

масло и отново проверете нивото му. За смяна на моторното масло ПРЕДУПРЕЖДЕНИЕ: Моторното масло е много горещо непосредствено след спирането на двигателя. Оставете двигателя да изстине, преди да източите маслото. Ако разлеете моторно масло върху кожата си, почистете със сапун и

2. Извадете запалителния кабел от запалителната

4. Поставете съд под продукта, в който да се

събере моторното масло.

5. Наклонете продукта, за да изтече моторното

масло от резервоара за масло.

6. Заредете с ново моторно масло от препоръчания

7. Проверете нивото на моторното масло. Вижте

проверка на нивото на маслото на страница 23

Въздушен филтър Въздушен филтър, който е използван дълго време, не може да се изчисти напълно. Подменяйте въздушния филтър редовно.

Винаги заменяйте повреден въздушен

За почистване на хартиения филтър

1. Свалете капака на въздушния филтър и

отстранете хартиения филтър.

2. Ударете филтъра в плоска повърхност, за да

накарате частиците да паднат.

Не използвайте разтворител или въздух под налягане за почистване на хартиения филтър.

3. Поставете въздушния филтър обратно на

мястото му. Уверете се, че въздушният филтър напълно прилепва към държача на въздушния

4. Поставете капака на въздушния филтър обратно

на мястото му. За почистване на филтъра от пореста

1. Свалете капака на въздушния филтър и махнете

филтъра от пореста пластмаса.

2. Почистете филтъра от пореста пластмаса със

233. Измийте филтъра от пореста пластмаса в чиста

4. Изстискайте водата от филтъра от пореста

пластмаса и го оставете да изсъхне. ВНИМАНИЕ: Не използвайте въздух под налягане. Това може да причини повреда на филтъра от пореста

5. Смажете филтъра от пореста пластмаса с

6. Притиснете чиста кърпа върху филтъра от

7. Поставете въздушния филтър обратно на

мястото му. Уверете се, че въздушният филтър напълно прилепва към държача на въздушния

8. Поставете капака на въздушния филтър обратно

на мястото му. За проверка на запалителната свещ ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.

• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции: a) Проверете дали оборотите на празния ход са правилно регулирани. b) Уверете се, че горивната смес е правилна. c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, вижте

• Сменете запалителната свещ, ако е необходимо. За проверка на горивната система

• Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени.

• Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервиз. За регулиране на кабела на съединителя Ако Ви се струва, че задвижването е бавно, необходимо е да регулирате кабела на съединителя.

1. Поставяйте жилото на съединителя в различни

отвори на дръжката за задвижване, за да регулирате дължината му. Намалете дължината на жилото на съединителя, за да увеличите скоростта на задвижването. Увеличете дължината на жилото на съединителя, за да намалите скоростта на задвижването.(Фиг. 32 ) Забележка: Ако задвижването е задействано, когато не дърпате дръжката за задвижване, необходимо е да удължите кабела на съединителя.

2. За леко коригиране на скоростта на задвижване

въртете винта на регулатора. За да увеличите скоростта на задвижването, завъртете винта за регулиране обратно на часовниковата стрелка. За да намалите скоростта на задвижването, завъртете регулиращия винт по посока на часовниковата стрелка.(Фиг. 33 ) Ако Ви се струва, че задвижването е бавно и след настройката, задвижващият ремък трябва да се смени в одобрен сервиз. Транспортиране, съхранение и изхвърляне Транспорт и съхранение

• При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар.

• Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво.

• Преди да приберете продукта за съхранение за дълъг период от време, изпразнете резервоара за гориво и камерата на карбуратора. Изхвърлете горивото на подходящо за целта

• Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки.

• Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват.

• Съхранявайте продукта на сухо и незамръзващо

• Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби. 24 348 - 003 - 04.10.2017• Изхвърлете всички химикали, като например двигателно масло или гориво, в сервизен център или на подходящо за целта място.

• Когато продуктът вече не се използва, изпратете го на McCulloch дилър или го изхвърлете на място за рециклиране. Технически характеристики Технически характеристики M40-120 CLASSIC M40-125 CLASSIC+ M46-120 CLASSIC M46-120R CLASSIC M46-125 CLASSIC+ M46-125R CLASSIC+

Скорост, об./мин 2900 2900 2900 2900 2900 2900 Номинална изходна мощност на двигателя,

Ниво на звуковата мощност, измерена dB(A)

Номиналната мощност на електродвигателя е средната нетна мощност (при указаните об./мин.) на двигател със стандартна производителност за модела електродвигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя, инсталиран на крайната машина, ще зависи от работната скорост, условията на околната среда и други стойности.

Използвайте моторно масло с качество SJ или с по-високо качество. Вижте таблицата с вискозитети в наръчника на производителя на двигателя и изберете оптималния вискозитет спрямо очакваната околна температура.

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Ниво на шума при ухото на оператора, dB (A)

Нива на вибрациите, a hveq

Скорост, об./мин 2900 2900 2900 2900 2900 Номинална изходна мощност на двигателя, kW

Ниво на звуковото налягане съгласно ISO 5395:2103. Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Ниво на вибрациите съгласно ISO 5395:2013. Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s

Номиналната мощност на електродвигателя е средната нетна мощност (при указаните об./мин.) на двигател със стандартна производителност за модела електродвигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходна мощност за двигателя, инсталиран на крайната машина, ще зависи от работната скорост, условията на околната среда и други стойности. 26 348 - 003 - 04.10.2017M46-150WR CLASSIC M51-140WR CLASSIC+ M51-150R CLASSIC M51-150WR CLASSIC M53-150WR CLASSIC Горивна и смазочна система Вместимост на резервоара за гориво, литри 1,0 0,8 1,0 1,0 1,0 Вместимост на резервоара за масло, литри 0,4 0,4 0,4 0,4 0,4 Моторно масло

Ниво на звуковата мощност, измерена dB(A)

Ниво на звуковата мощност, гарантирана [L

Ниво на шума при ухото на оператора, dB (A)

Нива на вибрациите, a hveq

Използвайте моторно масло с качество SJ или с по-високо качество. Вижте таблицата с вискозитети в наръчника на производителя на двигателя и изберете оптималния вискозитет спрямо очакваната околна температура.

Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Ниво на звуковото налягане съгласно ISO 5395:2103. Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Ниво на вибрациите съгласно ISO 5395:2013. Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s

348 - 003 - 04.10.2017 27Декларация за съответствие на ЕО

Съдържание на ЕО декларацията за съответствие Ние, Husqvarna AB, SE 561 82 Huskvarna, ШВЕЦИЯ, декларираме на своя собствена отговорност, че представеният продукт: Описание Пешеходна косачка, задвижвана от двигател с вътрешно горене Марка McCulloch Платформа/вид/модел M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC,

Партида Сериен номер, датиращ от 2017 г. и след това отговаря напълно на следните директиви и регламенти на ЕС: Директива/регламент Описание 2006/42/EО "относно машините" 2014/30/ЕС "относно електромагнитната съвместимост" 2000/14/ЕО; 2005/88/ЕО "относно шумовите емисии в околната среда” Приложените хармонизирани стандарти и/или технически спецификации са следните: EN ISO 12100, ISO

14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

В съответствие с Директива 2000/14/ЕО, приложение V, декларираните стойности на звука са посочени в раздела с технически характеристики на настоящето ръководство и в подписаната Декларация за съответствие на EO. Доставената пешеходна косачка, задвижвана от двигател с вътрешно горене, съответства на екземпляра, който е преминал изпитания. 28 348 - 003 - 04.10.2017Obsah Úvod............................................................................. 29 Bezpečnost

3. Очистите щуп от масла.
